Dynamo 800X - Subwoofer Martin Logan - Bezpłatna instrukcja obsługi

Typ produktu	Aktywny subwoofer
Marka	Martin Logan
Model	Dynamo 800X
Pasmo przenoszenia	24-200 Hz ± 3 dB (bezechowy, tryb LFE)
Głośnik niskotonowy	10 cali (25,4 cm) polipropylenowy, duży wychylenie, montaż antyrezonansowy
Wzmacniacz	300 W RMS (600 W szczytowych)
Wymiary (W x S x G) - orientacja przodem	37,1 x 31,5 x 32,4 cm (14,6 x 12,4 x 12,7 cala)
Wymiary (W x S x G) - orientacja dołem	34,8 x 31,5 x 33,3 cm (13,7 x 12,4 x 13,1 cala)
Waga	13,4 kg (29,5 funta)
Pobór mocy	Typowo: 70 W, Maks.: 360 W, Tryb czuwania: 0,5 W, Gotowość: 10 W
Zasilanie	AC, zgodnie z krajem zakupu (wtyk IEC)
Wbudowane sterowanie	Poziom (min-maks), ustawienie Lokalne/Aplikacja, tryb zasilania (Wł./Trigger/Auto)
Sterowanie przez aplikację Bluetooth	Głośność (-40 do +2 dB), filtr dolnoprzepustowy (35-120 Hz, rząd 3/4), faza (0-180°), polaryzacja, tryby słuchania (Muzyka/Noc/Film), poziom 20-30 Hz (±10 dB), ARC możliwe do włączenia, sygnał testowy (20-120 Hz)
Wejścia audio	RCA (lewy, prawy i LFE), wejście głośnikowe (banany lewy/prawy)
Dodatkowe wejścia	USB Micro-B (aktualizacja oprogramowania/ARC), wyzwalacz 12V (3,5 mm, 5-24 V DC), moduł bezprzewodowy SwT-X (opcjonalnie)
Korekcja pomieszczenia	Wbudowana Anthem Room Correction (ARC), przez aplikację mobilną lub komputer
Nóżki	Gumowe z kolcami ETCM (Energy Transfer Couplers) zdejmowanymi
Docieranie	Około 50 godzin przy średnim poziomie słuchania dla optymalnej wydajności
Czyszczenie	Czysta ściereczka lub miękka szczotka; nie używać płynów
Gwarancja	Automatyczna ograniczona gwarancja 90 dni, przedłużana do 3 lat po rejestracji
Informacje ogólne	Zaprojektowany do integracji z systemami 2-kanałowymi i wielokanałowymi; kompatybilny z ARC i aplikacją sterującą

Często zadawane pytania - Dynamo 800X Martin Logan

Jak wyczyścić mój subwoofer Dynamo 800X?

Użyj czystej ściereczki lub miękkiej szczotki do czyszczenia powierzchni. Unikaj płynów i chemikaliów. Nie umieszczaj przedmiotów zawierających płyny na subwooferze.

Czy niebezpieczne jest umieszczanie przedmiotów na subwooferze?

Nie zaleca się umieszczania czegokolwiek na subwooferze, zwłaszcza przedmiotów zawierających płyny, ponieważ mogą uszkodzić urządzenie lub spowodować wypadki.

Czy mogę używać subwoofera z odbiornikiem TV bez zakłóceń?

Tak. Nowoczesne telewizory (plazmowe, LCD, LED) nie są wrażliwe na zakłócenia magnetyczne. Zachowaj odległość co najmniej 1 metra od wrażliwych komponentów wideo.

Czy subwoofer zużywa dużo energii w trybie czuwania?

Nie. W trybie Auto zużycie w trybie czuwania jest bardzo niskie (0,5 W). W gotowości wynosi około 10 W. Rachunek za prąd nie wzrośnie znacząco.

Czy powinienem odłączyć subwoofer podczas burzy?

Tak, zaleca się odłączenie wszystkich urządzeń audio/wideo podczas burz elektrycznych, aby uniknąć uszkodzeń spowodowanych piorunami.

Jak zaktualizować oprogramowanie sprzętowe?

Podłącz kabel USB Micro-B z subwoofera do komputera. Użyj oprogramowania ARC (dostępnego na AnthemAV.com), które automatycznie sprawdzi i zainstaluje aktualizacje.

Dlaczego mój subwoofer nie wydaje dźwięku?

Sprawdź, czy wszystkie kable są podłączone, subwoofer jest włączony, wyjście subwoofera w odbiorniku jest aktywne, a poziom głośności nie jest ustawiony na zero. Jeśli problem nadal występuje, skontaktuj się ze sprzedawcą.

Jak podłączyć subwoofer do systemu 2-kanałowego?

Użyj wejść lewy/prawy (RCA lub głośnikowe). Ustaw pokrętło na 'App' i użyj aplikacji do regulacji filtra dolnoprzepustowego, fazy i poziomu. Zajrzyj do sekcji 'Tryb 2-kanałowy' w instrukcji.

Co zrobić, jeśli aplikacja nie wykrywa subwoofera?

Upewnij się, że pokrętło jest ustawione na 'App', do portu USB nic nie jest podłączone, aplikacja ARC Mobile nie jest aktywna na innym urządzeniu, następnie odłącz subwoofer na 20 minut i podłącz go ponownie.

Jak zoptymalizować ustawienie subwoofera?

Umieść go najpierw w rogu, aby zmaksymalizować wydajność. Jeśli dźwięk jest zbyt dominujący, odsuń go od ściany. Użyj aplikacji do wygenerowania sygnału testowego i dostosuj fazę. Zajrzyj do przewodnika online www.martinlogan.com/subsetup.

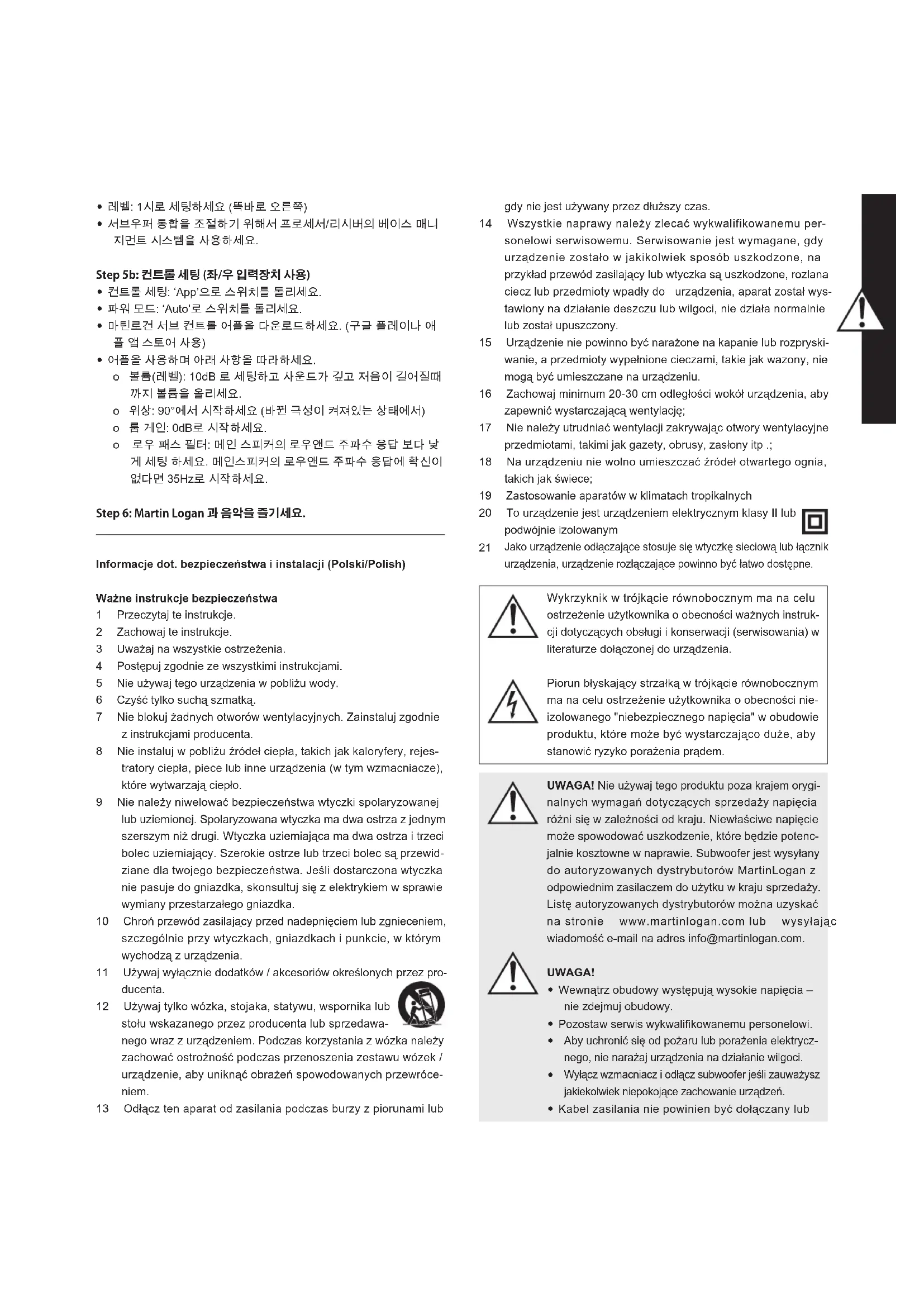

INSTRUKCJA OBSŁUGI Dynamo 800X Martin Logan

Informacja dot. bezpieczneżstwa i instalacji (Polski/Polish)

Wazne instrukcje bezpieczeste w

1 Przechytaj te instrukcje.
2 Zachowaj te instrukcje.
3 Uwaazaj na wszystkie ostrzezenia.
4 Postepuj zgodnie ze wszystkimi instrukcjami.
5 Nie uzywaj unto geu urzadzenia w povlizu wody.
6 Czyśc tylko sucha szmatka.
7 Nie blokuj zadnych otworow wentylacyjnych. Zainstaluj zgodnie z instrukcjami producenta.
8 Nie instaluj w povlizu zrodel ciepla, takich jak kaloryfery, rejestratory ciepla, piece lub innate urzadzenia (w tym wzmacniacze), ktore wytlwarza jajc ciepl.
9 Nie nalezy niwelować bezpiecznych wtyczki spolaryzowanej lub uziemionej. SpolaryzOWana wtyczka ma dwa ostrza z Jednym szerszym niž drugi. Wtyczka uziemiajaça ma dwa ostrza i trzechi bolec uziemiajacy. Szerokie ostrze lub trzechi bolec są przywidziane dla twojego bezpiecznych. Jesli dostarczona wtyczka nie pasuje do gniazdka, skonsultuj sie z elektrykiem w sprawie wymiany przystarzalege gniazdka.
10 Chron przewód zasilajczy prerzd nadepnieciem lub zgnieceniem, szcęgólnie przy wyczkach, gniażdkach i punkcie, w k tym wychodz z urzadzenia.
11 Uzywaj wyłacznie dodatków / akcesoriów okreslonych przyezroducenta.
12 Uzywaj tylko wozka, stojaka, statywu, wspornika lub stolu wskazanego przy producenta lub sprezadowano nego wraz z urzadzeniem. Podczas korzystania z wozka nalezy zachować ostrożnosć podczas przenoszenia zestawu wozek / urzadzenie, aby uniknac obrażen spowodowych przyzewroczenia.
13 Odlacz ten aparat od zasilania podczas burzy z piorunami lub

gdy nie jest uzywany przyez dluszcy czas.

14 Wszystkie naprawy nalezy zlecac wykwalifikowanemu personelowy serwisowemu. SerwisOWanie jest wymagane, gdy urzadzenie zostalo w jakikolwiek spoSB uszkodzone, na przyklad przwodzasilajcy lub wtyczka sa uszkodzone, Rozlana ciecz lub przydmioty wpadly do urzadzenia, aparat zostal wystawiony na dzialanie desczcu lub wilgoci, nie dziala normalnie lub zostal upuszczony.
15 Urzadzenie nie powinno byc narazone na kapanie lub Rozpryskiwanie, a przyedmioty wypelnione cieczami, takie jak wazony, nie moga byc umieszczane na urzadzeniu.
16 Zachowaj minimum 20-30 cm odlegosci wokot urzadzenia, aby zapewnic wystarczajacwentylacje;
17 Nie nalezy utrudniać wentylacji zakrywajć otwory wentylacyjne przyedmiotami, takimi jak gazety, obrusy, zaslony itp.
18 Na urzadzeniu nie wolno umieszczac zrodet otwartego ognia, takich jak swiece;
19 Zastosowanie aparatów w klimatach tropikalnych
20 To urzadzenie jest urzadzeniem elektrycznym klasy II lub podwojnie izolowanym
21 Jako urzadzenie odłuczajace stosuje są wyczke sieciowa lub lącznik urzadzenia, urzadzenie rozlaczajace powinno byc latwo dostepne.

Wykrzykniw w trojkacie rornobocznym ma na celu ostrzezenia uzytkownika o obecnosci waznych instrukcji dotyczych obslugi i konserwacci (serwisOWANIA) w literaturze dolaczonej do urzadzenia.

Piorun blyskajcy strzalka w trojkacie rornobocznym ma na celu ostrzezenia uzytkownika o obecnosci nieizolowanego "niebepezicznego napięcia" w odudowie produktu, któ moze byc wystarczajćo duź, aby stanowic ryzyko porazenia przem.

UWAGA! Nie uzywaj unto goktu poza krajem orygi
nalnych wymagan dotyczych sprzedazych napiecia
rozni sie w zaleznosci od kraju. Niewlasciwe napiecie
moze spowodawac uszkodzenie, ktore bedzie potenc
jalnie kosztowne w naprawie. Subwoofer jest wysylany
do autoryzowanych dystrybutorów MartinLogan z
odpowednim zasilaczem do uzytku w kraju sprzedazy.
Liste autoryzowanych dystrybutorów mayna uzyskać
na stronie www.martinlogan.com lub wysylajan
wiadomosc e-mail na adres [e-mail].

UWAGA!

• Wewnatrz obudowy wystepuja wysokie napięcia - nie zdejmuj obudowy.
• Pozostaw serwis wykwalifikowanemu personelowy.
• Aby uchronic sie od pozaru lub porazenia elektrycznego, nie narazaj urzadzenia na dzialanie wilgoci.
• Wylacz wzmacniacz i odlacz subwoofer jesti zauwazysz jakiekolwiek niedpokojace zachowanie urzadzen.
  Kabel zasilania nie powinien byc dozaczny lub

odłuczany od glosnika w czasie gdy了我的 drugi koniec znejduje sie w gnieźdie zasilania AC.

• Nie umieszczaj na glosniku swiec lub innych zrodel wolnego ognia.
• Nie umieszczaj na glośniku naczyń zawierajycych plyny.
  Glosnik Nie powinien byc naraźony na zachlapania.
  Kabel zasilania powinien byc latwo dostepny w celu odlaczenia go, gdy wystapi nieprzewidziane warunki

Wiemy, ze nie mozesz sie doczekać, aby uslysće swoj nowy subwoofer MartinLogan, ponižska sekcia pozwoli na seinen latwa i szybką konfiguracja. Po uruchomieniu subwoofera, poswiec swoj czas na dokladne zapoznanie sie z resztá informaci ji zawartych w dołaczonej instrukcj. Pozwoli Ci to na poznanie spośobów OSIagniecia najwyzej jakosci brzmienia tego ekscytujacego glosnika.

Jesi napotkasz jakiekolwiek problemy podczas konfiguracji, sprawdž rozdzielny Akustyka, Rozmieczenie lub Obluga w załaczonej instrukcji. Jeźeli nie możesz samodzielnie rozwiazć problemu, skontaktuj są z autoryzowanym sprzemawca MartinLogan. Dostarczy Ci on niedzych informaci.

Krok 1: Rozpakowanie

Wyjmij subwoofer z opakowania. Zachowaj oryginalne opakowanie na przyyszłość – zamienniki moga byc drogie.

Krok 2: Rozmieszczenie

Mozesz Rozpoczac od umieszczenia subwoofera w rogu pomieszczenia przy frontowej scianie. Przed ostatecznia部分地区 ustawienia subwoofera, ekspernentuj z roznymi lokacjami. Lokalizacja oddalone od rogow pomieszczenia czesto zapewniaja bardziej efektywny sposob dostarczania niskich czestotliwość i pokrycie z glównymi glosnikami. Wieciej informaci w sekci Rozmieszczenie.

Krok 3: Podlącenie sygnalu

Uzyj najlepszych kabli. Wysokiej jakosci kable, dostepne u wyspecjalizowych sprzemawców są rekomendowane i zapewnia njalepsza jakosci.

Dolacz wyjscia przydwzmacniacza / procesora do woesczozych na tylnym panelu subwoofera. Wieciej informaci w sekci Regulacja i Poloczenia.

Jesli chcesz podlączyć subwoofer z wykorzystaniem glosnikowych (Speaker Level), wiecej informacji znajdziesz w sekci Wejscia Glosnikowe.

Krok 4: Zasilanie (AC)

Upewnij sie, ze gałka kontroli gośnosci jest w pozymcji 0. Dolacz subwoofer do gniazda zasilania. Wieciej informaci w sekcjz Zasilanie AC.

Krok 5a: Ustawienia regulatorów (Wykorzystanie wiejscia LFE)

• Setting Control: Ustaw przyȩcznik w poźycji „Local".

• Power Mode: Ustaw przyȩcznik w poźycji „Auto".

• Level: Ustaw gałe na godzinie 1 (lekko wRAWO od pozycji wyjsciowej).
• Wykorzystaj sekcję zaradzania basem procesora / amplitunera aby ustawic poprawnie integraże subwoofera.

Krok 5b: Ustawientia regulatorów (Wykorzystanie wieść Lewy / Prawy)

• Setting Control: Ustaw przyȩcznik w poźycji „App".
• Power Mode: Ustaw przyȩcznik w poźycji „Auto".
• Pobierz aplikacja MartinLogan Sub Control (z Google Play lub Apple App Store).
• Wykorzystujac applikacja wpwadź nastepujuce ustawienia:

Volume: Ustaw wartosć -10dB i zwiększaj są do osiąniedzie glębokiego, pełnégo basu.
o Phase: Rozpoczni j od 90o (z wlaczon a odwrocona polaryzacja).
o 20-30Hz Level: Rozpocznj od 0dB.
o Low Pass Filter: Ustaw na wartosci nizsza niz najnizsza czestotliwoc psma przenoszenia Twoich glownych glosnikow. Jezeli nie jestes pewny jaka to wartosci Rozpoczni od 35Hz.

Krok 6: Rozkoszuj sie muzyka.
