Termék típusa	Aktív mélynyomó
Márka	Martin Logan
Modell	Dynamo 800X
Frekvenciaátvitel	24-200 Hz ± 3 dB (anechoikus, LFE mód)
Mélynyomó hangszóró	10 hüvelyk (25,4 cm) polipropilén, nagy kitérés, anti-rezonáns rögzítés
Erősítő	300 watt RMS (600 watt csúcs)
Méretek (M x Sz x Mé) - előre irányítva	37,1 x 31,5 x 32,4 cm (14,6 x 12,4 x 12,7 hüvelyk)
Méretek (M x Sz x Mé) - lefelé irányítva	34,8 x 31,5 x 33,3 cm (13,7 x 12,4 x 13,1 hüvelyk)
Tömeg	13,4 kg (29,5 font)
Villamos fogyasztás	Tipikus: 70 W, Max: 360 W, Készenlét: 0,5 W, Várakozás: 10 W
Tápfeszültség	AC, vásárlási országtól függően (IEC csatlakozó)
Beépített vezérlők	Szint (min-max), Local/App beállítás, tápfeszültség mód (Be/Trigger/Auto)
Bluetooth alkalmazáson keresztüli vezérlés	Hangerő (-40-tól +2 dB-ig), aluláteresztő szűrő (35-120 Hz, 3./4. rendű), fázis (0-180°), polaritás, hallgatási módok (Zene/Éjszakai/Film), 20-30 Hz szint (±10 dB), ARC engedélyezés, hangszínpásztázás (20-120 Hz)
Audiobemenetek	RCA vonal (bal, jobb és LFE), hangszóró szint (banándugó bal/jobb)
További bemenetek	USB Micro-B (firmware frissítés/ARC), 12V trigger (3,5 mm, 5-24 V DC), vezeték nélküli modul SwT-X (opcionális)
Helyiségkorrekció	Beépített Anthem Room Correction (ARC), mobilalkalmazáson vagy számítógépen keresztül
Lábak	Gumi ETCM (Energy Transfer Couplers) eltávolítható csapokkal
Betelepítés	Körülbelül 50 óra átlagos hallgatási szinten az optimális teljesítményhez
Tisztítás	Tiszta kendő vagy puha kefe; ne használjon folyadékokat
Garancia	Automatikus 90 napos korlátozott garancia, regisztrációval 3 évre bővíthető
Általános információk	Kétcsatornás és többcsatornás rendszerekbe való integrációra tervezve; kompatibilis az ARC és a vezérlőalkalmazással

Gyakran ismételt kérdések - Dynamo 800X Martin Logan

Hogyan tisztítsam meg a Dynamo 800X mélynyomómat?

Használjon tiszta kendőt vagy puha kefét a felület tisztításához. Kerülje a folyadékokat és vegyszereket. Ne helyezzen folyadékot tartalmazó tárgyakat a mélynyomóra.

Veszélyes tárgyakat helyezni a mélynyomóra?

Nem ajánlott semmit sem helyezni a mélynyomóra, különösen folyadékot tartalmazó tárgyakat, mivel károsíthatják a készüléket vagy balesetet okozhatnak.

Használhatom a mélynyomót TV-vevővel interferencia nélkül?

Igen. A modern televíziók (plazma, LCD, LED) nem érzékenyek a mágneses interferenciára. Tartson legalább 1 méter távolságot az érzékeny videó alkatrészektől.

Sokat fogyaszt a mélynyomó készenléti üzemmódban?

Nem. Automata üzemmódban a készenléti fogyasztás nagyon alacsony (0,5 W). Várakozás üzemmódban körülbelül 10 W. Az elektromos számla nem nő jelentősen.

Ki kell húznom a mélynyomót vihar idején?

Igen, ajánlott az összes audio/videó készüléket kihúzni elektromos viharok idején a villámkárosodás elkerülése érdekében.

Hogyan frissíthetem a firmware-t?

Csatlakoztasson egy USB Micro-B kábelt a mélynyomóról a számítógépre. Használja az ARC szoftvert (elérhető az AnthemAV.com oldalon), amely automatikusan ellenőrzi és telepíti a frissítéseket.

Miért nem ad ki hangot a mélynyomóm?

Ellenőrizze, hogy minden kábel csatlakoztatva van, a mélynyomó be van kapcsolva, a vevő mélynyomó kimenete aktív, és a hangerő nincs nullán. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a forgalmazóval.

Hogyan csatlakoztassam a mélynyomót egy kétcsatornás rendszerhez?

Használja a bal/jobb bemeneteket (RCA vagy hangszóró szint). Állítsa a vezérlőt 'App' állásba, és használja az alkalmazást az aluláteresztő szűrő, a fázis és a szint beállításához. Tekintse meg a kézikönyv 'Kétcsatornás mód' szakaszát.

Mit tegyek, ha az alkalmazás nem érzékeli a mélynyomót?

Győződjön meg arról, hogy a beállító vezérlő 'App' állásban van, semmi nincs csatlakoztatva az USB porthoz, az ARC Mobile alkalmazás nem aktív más eszközön, majd húzza ki a mélynyomót 20 percre, és csatlakoztassa vissza.

Hogyan optimalizáljam a mélynyomó elhelyezését?

Helyezze először egy sarokba a kimenet maximalizálása érdekében. Ha a hang túl erős, távolítsa el a faltól. Használja az alkalmazást hangszínpásztázás generálásához, és állítsa be a fázist. Tekintse meg az online útmutatót a www.martinlogan.com/subsetup oldalon.

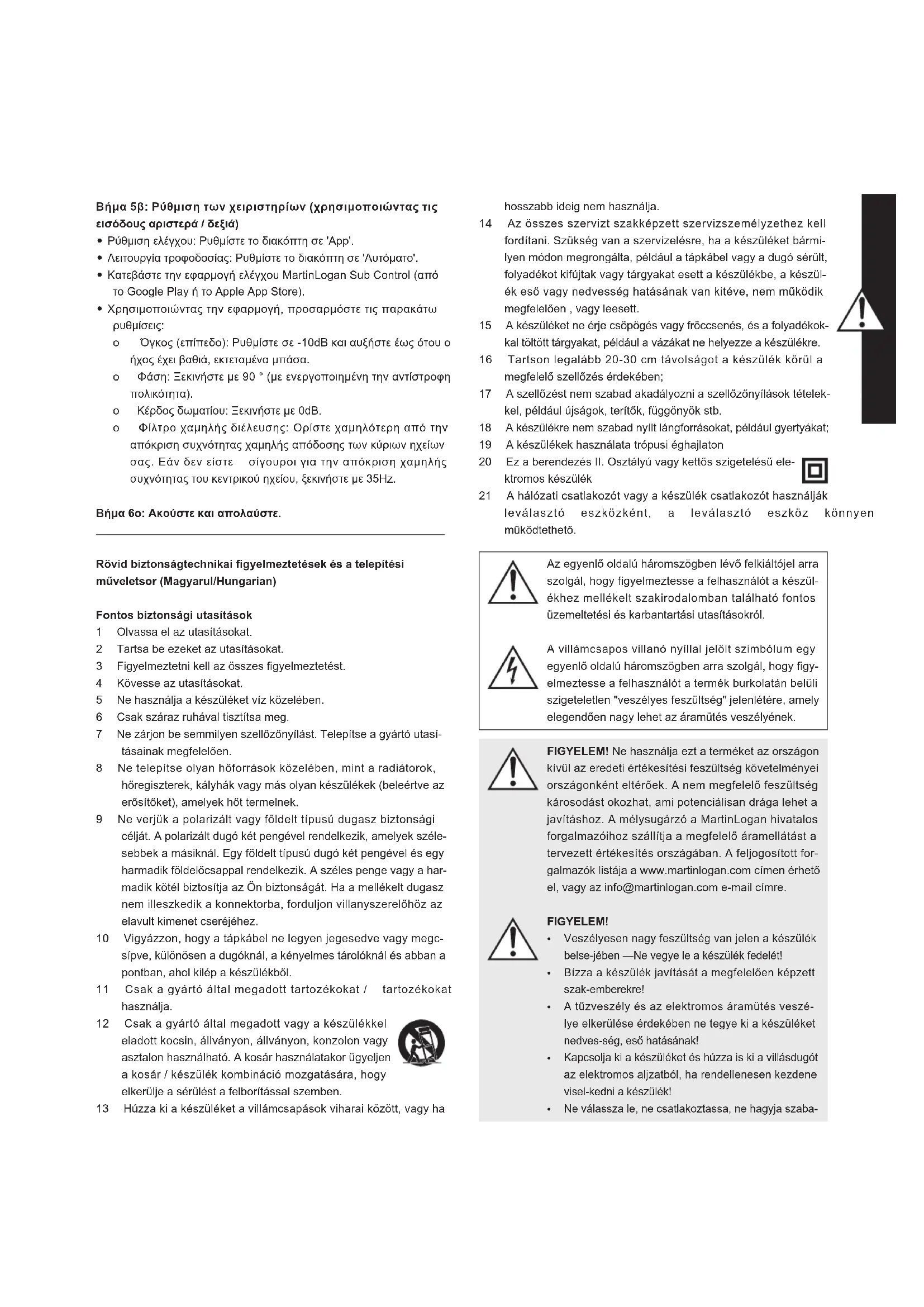

HASZNÁLATI ÚTMUTATÓ Dynamo 800X Martin Logan

RövidBiztonságtechnikai figyelmeztetéskés a telepitésimioveletstor (Magyarul/Hungarian)

FontosBiztonsagiutasitasok

1 Olvassa el az utasitasokat.
2 Tartsa be ezeket az utasitásokat.
3 Figyelmeztetni kell az osszes figyelmeztestest.
4 Kovesse az utasitaksokat.
5 Ne hasznalja a keszuléket viz kozelében.
6 Csak szaraz ruhaval tisztlta meg.
7 Ne zárjon be semmilyen szellozonylást. Telepitse a gyártó utasí-tásainak megfeleloen.
8 Ne telepitse olyan hoforrasok kozelben, mint a radiatorok, horegiszterek, kalyhak vagy mas olyan keszulekek (beleertve az erositoket), amelyek hot termelnek.
9 Ne verjuk a polarizalt vagy foldelt tipusu dugaszBiztonsagi celjat.A polarizalt dugo két pengével rendelkezik, amelyek szelesebbek a masiknál. Egy foldelt tipusu dugo két pengével és egy harmadik foldelocsappal rendelkezik.A szeles penge vagy a harmadik kotelbiztositja az OnBiztonsagat.Ha a mellekelt dugasz nem illeszkedik a konnektorba, forduljon villanyszerelohoz az elavult kimenet cseréhéz.
10 Vigyázzon, hogy a tákabel ne legyen jegesedve vagy megcsípve, különösen a dugóknál, a kényelmes tárolóknál és abban a pontban, ahol kilép a készülékból.
11 Csak a gyartó altal megadott tartozékokat / tartozékokat használa.
12 Csak a gyartó altal megadott vagy a keszülékkel eladott kocsin, allványon, allványon, konzolon vagy asztalon hasznalható. A kosár hasznalatakor ügyeljen a kosár / keszülék kombináci MOZgatására, hogy elkerüle a sérülést a felboritással szemben.
13 Huzza ki a keszuleket a villamcsapasok viharai kozott, vagy ha

hosszabb ideig nem használja.

14 Az osszes szervizt szakkepzett szervizszmelyzethez kell forditani. Szukseg van a szervizelesre, ha a keszuleket barmilyen modyn megrongalta, peldaul a tapkabel vagy a dugo serult, folyadekot kifujtek vagy targyakat esett a kszuleke, a kszulek eso vagy nedvesseg hatasanak van kiteve, nem mukodik megfeleloen, vagy leesett.
15 A keszüléket ne érje csopogés vagy froccsenés, és a folyadékokkal toltottárgyakat, pédául a vizákat ne helyezze a keszülékre.
16 Tartson legalabbb 20-30 cm tavolsagot a keszulek korul a megfelelo szellozes erdekuben;
17 A szellózést nem szabad akadályozni a szellözonyilások tetelekkel, példaul üsjágok, teritok, fuggonyok stb.
18 A keszülékre nem szabad nylt langforósokat, pédául gyertákata;
19 A keszulekek hasznalata tropusi eghajlaton
20 Ez a berendezés II. Osztályú vagy kettős szigetelesü elektromos készülék
21 A halózati csatlakozó t vagy a keszülék csatlakozó t használják
leválasztó eszközként, a leválasztó eszköz konnyen
muködtethető.
háliak

Az egyenlo oldalu haromszogben levfo felkialtojel arraszolgal, hogy figyelmeztese a felhasznalot a keszulekhez mellekelt szakirodalomban talalhato fontosuemelmetetes es karbantartasi utasitaskrol.

A villamcsapos villano nyillal jelott szimbolum egy egenlo oldalu haromszogben arra szolgal, hogy figyelmeztesse a felhasznalot a termek burkolatan beluli szigeeteletlen "veszelyes feszultség" jelenlétere, amelyegendoen nagy lehet az aramutes veszelyenek.

FIGYELEMI! Ne hasznalja ezt a termeket az orszagon kivul az eredeti ertekesiti feszultseg kovetelmenyei orszagonkent elterok. A nem megfelelo feszultseg kurosodast okozhat, am potenciisan draga lehet a javitashoz. A melysugarzo a MartinLogan hivatalos forgalmazioihoz szallitja a megfelelo aramellatast a tervezettertekesities orszagaban.Afeljogositott forgalmazok listaja a www.martinlogan.com cimen erheto el, vagy az [e-mail] e-mail cimre.

FIGYELEM!

Veszelyesen nagy faszültseg van jelen a készülk belse-jében—Ne vegye le a készülk fedelét!
- Bízza a keszülék javitásat a megfeleloen képzett szak-emberekre!
A tuzveszely es az elektromos aramutés veszelye elkerulése erdekében ne tegye ki a keszüléketnedves-seg, esó hatasanak!
Kapcsolja ki a keszuleket es huzza is ki a villasdugot az elektromos alzbatbol, ha rendellenesen kezdene visel-kedni a keszulek!
- Ne valassza le, ne csatlakoztassa, ne hagyja szaba

don a halózati tapkábelt, miközben a villásdugó az elektro-mos csatlakozó aljzathoz csatlakoztatta!

• Ne tegyen gyertyat, vagy mas, nyilt langot hasznaló eszközt a keszülékre!
• Ne tegyen folyadékot se pohárban, se vázában, se mas edenyben a készülék tetejéré!
• Ne tegye ki a hangsugárzót csepegő, vagy fröccsenő viz hatásanak!
  Könnyen elerheto helyen legyen a halozati tapkabel, hovy rendellenes mukodés eseten hamar aramtalanitani tudja a keszuleket!

Tudjuk, hogy mihamarabb szeretne elvezni a MartinLogan mélynyomó varázslatos hangzásat, igy itt csak roviden és lenyegre töröen ismertetjuk a telepités legfontosabb muveleit. Miután már muködk a mélny-myója, szanjon idót arra, hogy figyelmesen elolvassa a keszülékhez mellékel hasznalati utmutató! Sok hasznos tudnivalot lehet benne arra vonatkozóan, hogy hogyan hozhatja ki a legtöbbet ebböl a sukat lgero megjelenésü es izgatóan erdekes, kivaló képességekkel rendelkezǒ mélynyomóbl.

Olvassa at figyelmesen a mellekelt hasznalati utasitas Teremakusztaka, A keszülek elhelyezese, A keszülek kezelése fejezeteit, ha nehézségei támadnanak a MartinLogan mélynyom beallitásával, vagy kezelé sével kapcsolatban. Amennyiben makacs, a kezelési utasitás-ban foggaltak alapán nem megoldható problémat észlène, akkar forduljon bizalommal a MartinLogan szakkerskedöhéz, vagy magyarországi forgalmazójá-hoz. MindenBizonyal segitségère fognak tudni lenni abban, hogy muszaki, alkalmazástechnikai elemzésel megoldást talajanak a felmerült problémára.

1. lépés: Kicsomagolas

Vegye ki a mélynomôt a csomagolásából! Örizzé meg az eredeti csomagolóanyagot, mert az esetleges garan-cialis javitásnál szüksége lehet rá -Csak drágán vásárolhat hozzá masik csomagolóanyagot!

2. lépés: A mélynomyó elhelyezese

Elsokent megprobáhatja a frontsugárzók tésíkjában, valahol a falsarokhoz közel elhelyezni a mélynyomó! Mielott vegleg eldontené, hogy a sarokban marad-e a mélynomyó, probálja ki tobb más helyen is. Gyakran hatékonyabbnak bizonyul a mélynomyó, jobban bele olvad a fō hangsugárzók hangzasképebe és hangzás-terébe, jobbak is a mélyei, ha nem a sarokban allitjafel azt! A kezelési ulasítás Elhelyezés pontjában olvashat minderröl részleteseben.

3. lépés: A forrásjel csatlakoztátasa

A leheto legjobb kabelhasznalja! A szakkeres-kedesekben talal kivalo minosegugkabelt es tapasztalni fogja, hogy a megfelelo kabel hasznalatalval csucs-teljesitmenyre képes a melynyomója!

Csatlakoztassa az eloerositj/jelfeldolgoz egység vonalszintu, vagy melynomy kimenetet a melynomy hatalpjan talalhatovonalsztubemeneti aljzathoz! A pontos részleteket A keszulek

kezeloszeveri escsatlakozoi pontban talalja meg.

Amennyiben a forraskeszülk hangsugárzó kimene-terhez kivanja csallakoztatni a melynyomó magas szintu bemenetét, akkor a kezelésiutasítás Hangsugárzó szintu bemenetak pontjaban foggaltak szerint járjon el!

4. lépes: A típáram (AC) csatlakoztatása (lásd a figyel-meztétesekét!)

Ugyeljen arra, hogy a szintallito gomb 0 allasban legyen Csatlakoztassa a halózati tapkabel villsdugojat egy 230 volt 50 Hz valtoaramot ado elektramos aljzat-hoz! A kezelési utasitas Tápcsatlakozlatas pontjaban talalja meg a pontos részleteket.

5a. lépés: A kezelószervek beállitása (Az LFE bemenet hasznalata esétén)

A kezelszervek beallitasa: Local' allasba allitsa a kapcsolot!
Power Mode/Bekapcsolási mod: Állítsa az üzemmod valaszto kapcsolót 'Auto' álasba!
Level/Szint: AlItsa egy ora allasba (kits jobbra a fuggolegestol)!
A jelfeldolgozó egysége/rádioerósitǒje melyhang-kezelō rend-szerét használa állítsa be azt a modot, ahogyan a legjobban illeszkedik a mélynomó a rendszerébe!

5b lépés: A kezelöszervek beallitása (A bal/jobb bemenetet használa)

SA kezeloszervek beallitasa: 'App' allasba allitsa a kap-csolot!
Power Mode/Bekapcsolásimod:Állítsa az üzemmod valaszto kapcsolot 'Auto' álasba!
Töltse le a MartinLogan Sub Control alkalmazást (a Google Play, vagy az Apple App Store vegyeskeres-kedésból).
Az alkalmazas hasznalatalv az alabbi beallitasokat vgezheti el:

Volume (hangerö): -10 dB értékkel indítson és addig novelje a hangerőt, amígazi mély, jól megfogott melyhangokat nem tapasztal.
o Phase/Fazis: 90^irc ertekkel inditson (be van kapcsolva forditott polaritas).
o 20-30Hz Level/Terem erositési tenyezo: A 0 dB beallitasi ertekkel inditson!
o Low Pass Filter/Felülvagó szúro: Alacsonyabb érte-ket valasszon, mint ami a frontsugárzo also frekvencia átviteli pontj! 35 Hz értekkel indítson, ha nemBiztos abban. hogy mi a hangsugárzója also hatarfrevenciaja!

6. lépés: Hallgassa rendszert é sélvezze a hangzását!
