INSTRUKCJA OBSŁUGI Sensixx DS37 ProEnergy TDS372410E BOSCH

• Przed podłączeniem urządzenia do sieci elektrycznej, upewnij się, że napięcie sieci odpowiada napięciu wskazanemu na tabliczce znamionowej.

• Urządzenie powinno zostać podłączone do gniazdka z uziemieniem. Jeśli używasz przedłużacza, upewnij się, że dysponujesz gniazdkiem dwubiegunowym 16 A z uziemieniem.

• W wypadku przepalenia bezpiecznika, urządzenia nie można uruchomić. Aby móc ponownie użyć żelazka, odnieś je do autoryzowanego Serwisu Technicznego.

• Aby tego uniknąć, w niesprzyjających warunkach zasilania elektrycznego, mogą wystąpić takie zjawiska jak przejściowe spadki napięcia lub wahania napięcia, zatem zaleca się, aby żelazko podłączone było do sieci elektrycznej o maksymalnej impedancji wynoszącej 0.27 Ω. W razie potrzeby, użytkownik może zapytać dostawcę energii o impedancję systemu w punkcie zasilania.

• Nie podstawiaj urządzenia pod kran, aby napełnić zbiornik wodą.

• Po każdym użyciu lub w przypadku podejrzenia usterki należy natychmiast odłączyć urządzenie od zasilania.

• Nie odłączaj urządzenia z sieci pociągając za kabel.

• Nie zanurzaj żelazka lub generatora pary w wodzie ani żadnym innym płynie.

• Nie pozostawiaj urządzenia w miejscu wystawionym na działanie czynników atmosferycznych (deszcz, słońce, szron, itp.) Ważne:

• Podczas pracy urządzenie osiąga wysokie temperatury i generuje parę, co może być przyczyną oparzeń w przypadku niewłaściwego użycia.

• Przewód pary, stacja bazowa, metalowa płyta zdejmowanej podstawki żelazka (2) , a w szczególności samo żelazko mogą się mocno nagrzewać podczas używania. Jest to normalne.

• Nie kieruj strumienia pary w stronę osób lub zwierząt.

• Uważaj by kabel nie dotykał podstawy żelazka kiedy jest ono rozgrzane.

• Pamiętaj, że stacja prasująca może wydzielać parę jeszcze chwilę po zwolnieniu spustu pary. Jest prawidłowe działanie. Opis

2. Demontowana podstawka żelazka

3. Przycisk oszczędzania energii (zielony)*

4. Lampka kontrolna. “Para gotowa” /

“Automatyczne wyłączenie*”

5. Kontrola pary zmienna*

6. Lampka kontrolna “napełnić zbiornik wodą”

/ “Ostrzeże nie funkcji automatycznego oczyszczania*”

7. Wyłącznik główny 0/I podświetlany

8. Obudowa wewnętrznego generatora pary

9. Kabel sieciowy z nawijakiem

11. System mocowania żelazka

12. Pokrętło regulacji temperatury

15. Wskaźnik świetlny żelazka

*Wzależnościodmodelu

1. Usuń wszelkie etykiety lub osłony ze stopy.

2. Ustaw urządzenie poziomo na płaskiej i stabilnej

powierzchni. Można zdjąć podpórkę żelazka z urządzenia i ustawić je wraz z podpórką na solidnej, stabilnej i poziomej powierzchni.

3. Napełnić zbiornik wody, pamiętając, aby nie

przekroczyć zaznaczonego poziomu.

4. Rozwiń kabel zasilający i podłącz go do

gniazdka z uziemieniem.

5. Ustawić wyłącznik główny (7) w pozycji

“włączony” (zaświeci się).

6. Po kilku minutach zapali się wskaźnik “Para

gotowa” (4), informując, że urządzenie jest gotowe do użycia. Generator pary będzie potrzebował więcej czasu, aby osiągnąć stan “Para gotowa” tylko przy początkowym podgrzewaniu lub po wykonaniu operacji odkamieniania (Calc’n’Clean). Gdy podczas zwykłej eksploatacji woda znajduje się już w generatorze pary, czas podgrzania w celu osiągnięcia temperatury działania będzie krótszy.

7. Urządzenie wyposażone jest w czujnik

poziomu wody. Wskaźnik świetlny “napełnić zbiornik wodą” (6) zapala się, kiedy zbiornik zostaje opróżniony z wody.

Wszelkieuszkodzeniawwynikuużycia jednegozwyżejwymienionychproduktów unieważnigwarancję.

Nieustawiajżelazkanaurządzeniubez podpórki.

Regulacja temperatury

Prasowaniezparą Regulatorparysłużydoustawianiailościpary wytwarzanejpodczasprasowania.

Temperatura Ustawieniepary

(upewniając się,czyubraniemożebyćprasowaneprzy takimustawieniu).

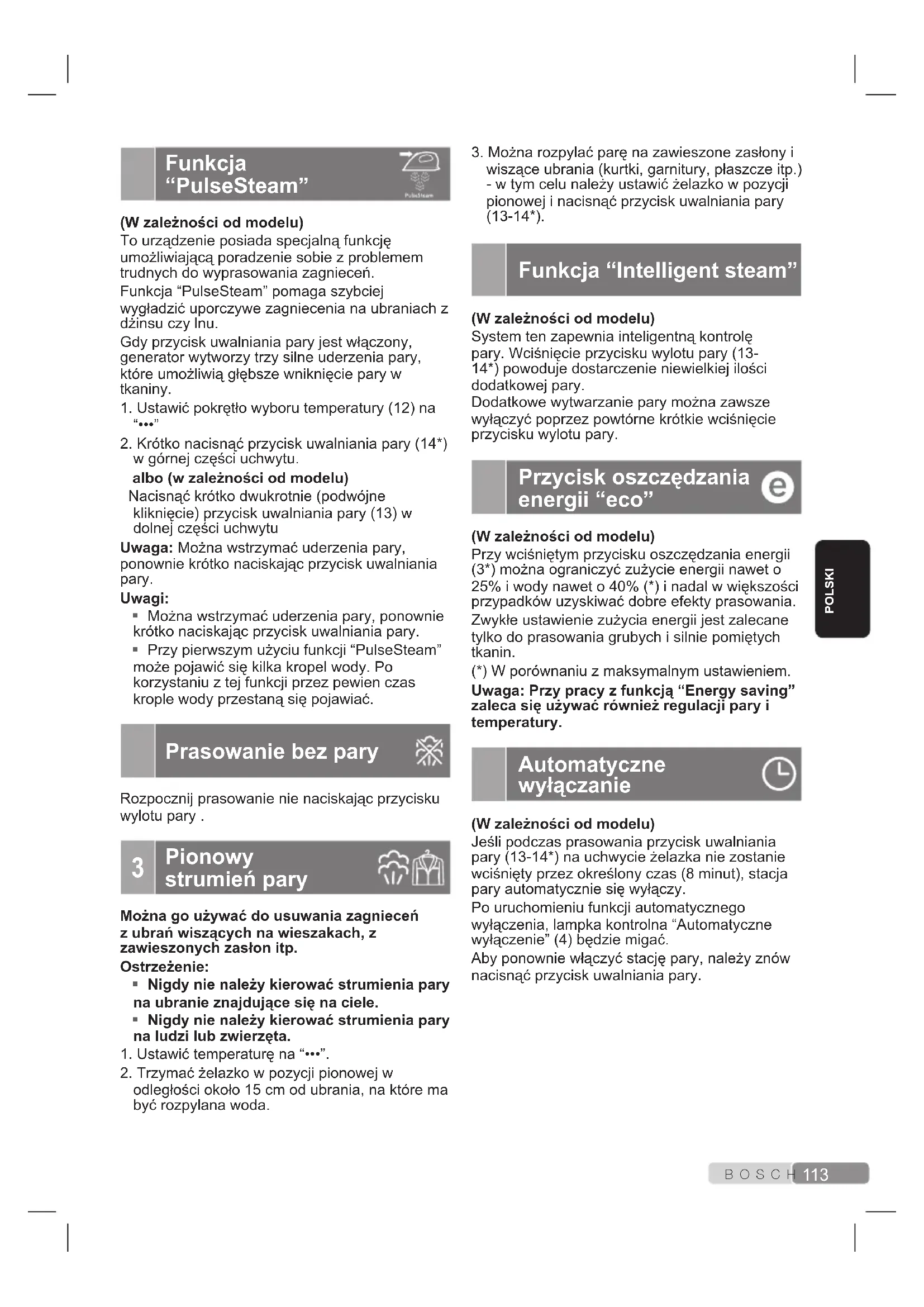

B O S C H POLSKI Funkcja “PulseSteam” (Wzależnościodmodelu) To urządzenie posiada specjalną funkcję umożliwiającą poradzenie sobie z problemem trudnych do wyprasowania zagnieceń. Funkcja “PulseSteam” pomaga szybciej wygładzić uporczywe zagniecenia na ubraniach z dżinsu czy lnu. Gdy przycisk uwalniania pary jest włączony, generator wytworzy trzy silne uderzenia pary, które umożliwią głębsze wniknięcie pary w tkaniny.

1. Ustawić pokrętło wyboru temperatury (12) na

2. Krótko nacisnąć przycisk uwalniania pary (14*)

w górnej części uchwytu. albo(wzależnościodmodelu) Nacisnąć krótko dwukrotnie (podwójne kliknięcie) przycisk uwalniania pary (13) w dolnej części uchwytu Uwaga: Można wstrzymać uderzenia pary, ponownie krótko naciskając przycisk uwalniania pary. Uwagi:

• Można wstrzymać uderzenia pary, ponownie krótko naciskając przycisk uwalniania pary.

• Przy pierwszym użyciu funkcji “PulseSteam” może pojawić się kilka kropel wody. Po korzystaniu z tej funkcji przez pewien czas krople wody przestaną się pojawiać. Prasowaniebezpary Rozpocznij prasowanie nie naciskając przycisku wylotu pary .

Pionowy strumieńpary Możnagoużywaćdousuwaniazagnieceń zubrańwiszącychnawieszakach,z zawieszonychzasłonitp. Ostrzeżenie:

• Nigdynienależykierowaćstrumieniapary naubranieznajdującesięnaciele.

• Nigdynienależykierowaćstrumieniapary naludzilubzwierzęta.

1. Ustawić temperaturę na “•••”.

2. Trzymać żelazko w pozycji pionowej w

odległości około 15 cm od ubrania, na które ma być rozpylana woda.

3. Można rozpylać parę na zawieszone zasłony i

wiszące ubrania (kurtki, garnitury, płaszcze itp.) - w tym celu należy ustawić żelazko w pozycji pionowej i nacisnąć przycisk uwalniania pary (13-14*). Funkcja“Intelligentsteam” (Wzależnościodmodelu) System ten zapewnia inteligentną kontrolę pary. Wciśnięcie przycisku wylotu pary (13- 14*) powoduje dostarczenie niewielkiej ilości dodatkowej pary. Dodatkowe wytwarzanie pary można zawsze wyłączyć poprzez powtórne krótkie wciśnięcie przycisku wylotu pary. Przyciskoszczędzania energii“eco” (Wzależnościodmodelu) Przy wciśniętym przycisku oszczędzania energii (3*) można ograniczyć zużycie energii nawet o 25% i wody nawet o 40% (*) i nadal w większości przypadków uzyskiwać dobre efekty prasowania. Zwykłe ustawienie zużycia energii jest zalecane tylko do prasowania grubych i silnie pomiętych tkanin. (*) W porównaniu z maksymalnym ustawieniem. Uwaga:Przypracyzfunkcją“Energysaving” zalecasięużywaćrównieżregulacjiparyi temperatury. Automatyczne wyłączanie (Wzależnościodmodelu) Jeśli podczas prasowania przycisk uwalniania pary (13-14*) na uchwycie żelazka nie zostanie wciśnięty przez określony czas (8 minut), stacja pary automatycznie się wyłączy. Po uruchomieniu funkcji automatycznego wyłączenia, lampka kontrolna “Automatyczne wyłączenie” (4) będzie migać. Aby ponownie włączyć stację pary, należy znów nacisnąć przycisk uwalniania pary.114 B O S C H POLSKI

Stopaochronna dotkanin (Wzależnościodmodelu) Ten ochraniacz (17*) stosuje się przy prasowa- niu parą delikatnych tkanin przy maksymalnej temperaturze. Jego zastosowanie czyni zbędnym również za- stosowanie ściereczki zapobiegającej błyszcze- niu ciemnych materiałów. Zalecamy rozpoczęcie od przeprasowania niewielkiego fragmentu na lewej stronie ubrania i sprawdzenia efektu. Aby założyć ochraniacz na żelazko, ustaw szpic żelazka na brzegu ochraniacza i przełóż taśmę elastyczną przez dolną tylnią część żelazka, aby go dopasować. Aby zdjąć ochraniacz, pociągnij za taśmę elastyczną. Ochraniacz można nabyć w punkcie serwisu lub sklepach specjalistycznych. Kod produktu (punkty obsługi posprzedażnej) Nazwa produktu (sklepy z akcesoriami specjalistycznymi) 571510 TDZ2045

Calc’n’Clean Czyszczeniekotła Aby przedłużyć okres użytkowania generatora pary i uniknąć gromadzenia się osadów, po kilkugodzinnym używaniu należy przepłukać bojler (po około 50 godzinach).W przypadku twardej wody, należy zwiększyć częstotliwość wykonywania tej czynności. Nie stosować płynów odkamieniających do płukania bojlera, gdyż mogłyby go uszkodzić. Jeżeli miga ikonka, oznacza to, że trzeba przepłukać bojler. Należy wykonać następujące czynności:

1. Dokładnie sprawdzić, czy urządzenie jest zimne

i odłączone od zasilania przez ponad 2 godziny oraz czy zbiornik na wodę (1) jest pusty.

2. Ustaw urządzenie na brzegu zlewozmywaka.

3. Zdjąć plastikową pokrywę umieszczoną na

spodzie urządzenia, obracając ją do pozycji

4. Odkręcić korek spustowy parownika przy

5. Przytrzymaj generator pary w pozycji

odwróconej i przy pomocy dzbanka napełnij kocioł ¼ litra wody.

6. Potrząśnij kotłem a następnie opróżnij całkowicie

do zlewu lub do wiadra. Dla lepszego wyniku zalecamy wykonanie tej czynności dwukrotnie. Ważne: Przed ponownym zamknięciem upewnij się, że w kotle nie zostały resztki wody.

7. Załóż ponownie korek i dociśnij mocno przy

8. Założyć i zamknąć plastikową pokrywę,

obracając ją do pozycji

Ostrzeżeniefunkcji automatycznegooczyszczania (Wzależnościodmodelu) Lampka kontrolna (6) będzie migać, wskazując, że należy przepłukać bojler. Abyzresetowaćlicznik“Calc'n'Clean”,należy wyłączyćstacjędwukrotnie,odczekującco najmniej30sekundpokażdymwyłączeniu. (włączyć→wyłączyćna30s→włączyć→ wyłączyćna30s→włączyć)

Przepłukiwaniekomory parowejżelazka Uwaga!Ryzykopoparzenia! Ta procedura pomaga w usuwaniu drobinek kamienia z komory parowej. Tę procedura czyszczenia można wykonywać od czasu do czasu (mniej więcej raz na rok), gdy po dłuższym okresie używania bardzo twardej wody zaczną wydobywać się ze stopy żelazka cząsteczki kamienia.

1. Upewnić się, że żelazko ostygło.

2. Ustawić pokrętło wyboru temperatury (12)

żelazka w pozycji “min”.

3. Napełnić zbiornik wodą bieżącą.

4. Podłączyć kabel zasilania i ustawić główny

wyłącznik (7) w pozycji “I”, (zaświeci się).

5. Odczekać, aż zaświeci się wskaźnik “para

6. Jeśli stacja parowa posiada regulator pary (5*),

ustawić go w pozycji maksimum.

7. Przytrzymać żelazko nad zlewem lub

pojemnikiem, aby zebrać wodę.

8. Nacisnąć przycisk uwalniania pary (13) i

delikatnie potrząsnąć żelazkiem. Wrząca woda i para będą wydobywały się na zewnątrz, wypłukując kamień oraz inne znajdujące się wewnątrz osady. Może to potrwać około 5 minut.

9. Ustawić pokrętło wyboru temperatury (12)

żelazka w pozycji “max”, bez naciskania na przycisk uwalniania pary (13-14*). Woda w komorze parowej zacznie parować. Odczekać, aż cała woda znajdująca się wewnątrz komory wyparuje.

10. Aby oczyścić stopę żelazka, natychmiast

zetrzeć wszelkie osady, przesuwając gorące żelazko po suchej, bawełnianej ścierce.115 B O S C H POLSKI Czyszczeniei konserwacja Uwaga!Ryzykopoparzenia! Odłączżelazkozsieciprzedprzystąpieniem dojakichkolwiekczynnościkonserwacyjnych lubczyszczenia.

1. Po zakończeniu prasowania wyjmij wtyczkę z

gniazdka i pozostaw żelazko na chwilę, aby stopa ostygła przed czyszczeniem.

2. Wytrzeć obudowę generatora pary, uchwyt i

korpus żelazka wilgotną szmatką.

3. Jeżeli stopa żelazka jest zabrudzona lub

pokryta kamieniem, należy ją wyczyścić wilgotną bawełnianą szmatką.

4. Jeżeli z powodu wysokiej temperatury stopy

żelazka (16) syntetyczna tkanina zacznie się topić, należy wyłączyć dopływ pary i jak najszybciej zetrzeć resztki tkaniny suchą, grubą, bawełnianą szmatką.

5. Nie używaj środków ściernych lub rozpuszczal-

ników. Aby powierzchnia stopy (16) pozostała gładka, nie należy dopuszczać do jej kontak- tu z ostrymi metalowymi przedmiotami. Do czyszczenia stopy żelazka nigdy nie używać szorstkiej gąbki ani środków chemicznych.

Przechowywanie urządzenia

1. Ustawić wyłącznik główny w pozycji “0”

(czerwona lampka wyłączy się) i odłączyć kabel zasilający.

2. Przed schowaniem żelazka pozostaw je do

3. Umieścić żelazko na podstawce (2), na stopie

żelazka i zamocować je, wkładając czubek żelazka w przedni rowek oraz przesuwając dźwignię mocującą (11) w kierunku od stopki żelazka.

4. Opróżnij zbiornik na wodę i nawiń kabel na

przeznaczony do tego celu uchwyt natomiast przewód parowy w służącym do tego celu mocowaniu. Nie należy zwijać kabli zbyt ciasno.

5. Do przenoszenia żelazka należy używać

uchwytu, jak pokazano na rysunku 7.

Ekologicznautylizacja Tourządzeniejestoznaczone zgodniezDyrektywąEuropejską 2002/96/WEorazpolskąUstawąz dnia29lipca2005r.“Ozużytym sprzęcieelektrycznymielektronicz- nym”(Dz.U.z2005r.Nr180,poz. 1495)symbolemprzekreślonego konteneranaodpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umiesz- czany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbie- ranie zużytego sprzętu elektrycznego i elektro- nicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający odda- nie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynika- jących z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu.

Wskazówki,które pomogąoszczędzić energię Generowanie pary powoduje największe zużycie energii podczas eksploatacji żelazka. W celu zmniejszenia zużywanej energii należy postępować zgodnie z poniższymi radami:

• Zaleca się zaczynać od prasowania tkanin, które wymagają najniższej temperatury prasowania. Sprawdzić na metce przy ubraniu zalecaną temperaturę prasowania.

• Dostosować ilość pary do wybranej temperatury prasowania, stosując się do zaleceń zamieszczonych w niniejszej instrukcji obsługi.

• Należy starać się prasować jeszcze wilgotne tkaniny i stopniowo obniżać ustawienie pary w żelazku. Para będzie wydzielać się z wilgotnej tkaniny, a nie z żelazka. Dla osób, które przed prasowaniem używają suszarki elektrycznej, zaleca się zaprogramować suszarkę na funkcję 'iron dry'.

• Jeżeli tkanina jest wystarczająco wilgotna, należy wyłączyć regulator pary w żelazku.116 B O S C H POLSKI

Rozwiązywanieproblemów Problem Możliweprzyczyny Rozwiązanie Miga wskaźnik zaawansowanej aktywnej regulacji (6).

• Trzeba przepłukać bojler. • Przepłukać bojler zgodnie ze wskazówkami • dotyczącymi czyszczenia, znajdującymi się w niniejszej instrukcji obsług. Generator pary nie włącza się.

• Wystąpił problem z podłączeniem.

• Wyłącznik główny nie jest wciśnięty.

• Sprawdzić kabel zasilający (9), wtyczkę i gniazdo.

• Ustawić wyłącznik główny (7) w pozycji “I”. Żelazko się nie rozgrzewa.

• Wyłącznik główny nie jest wciśnięty.

• Temperatura jest ustawiona na niską wartość.

• Ustawić wyłącznik główny (7) w pozycji “I”.

• Ustawić temperaturę na żądaną wartość. Po włączeniu żelazko zaczyna się dymić.

• Podczas pierwszego użycia: niektóre elementy urządzenia są w fabryce delikatnie pokrywane smarem i dlatego przy pierwszym rozgrzewaniu żelazka mogą wydzielać trochę dymu.

• Podczas kolejnych użyć: stopa żelazka może być zabrudzona.

• Jest to zupełnie normalne i ustanie po krótkiej chwili.

• Wyczyścić stopę żelazka zgodnie ze wskazówkami zamieszczonymi w niniejszej instrukcji obsługi. Przez otwory w stopie wydobywa się woda.

• Funkcja pary została użyta przed osiągnięciem przez stopę żelazka właściwej temperatury.

• Woda skrapla się w rurach, gdyż funkcja pary jest używana po raz pierwszy lub nie była używana przez dłuższy czas.

• Zmniejszyć strumień pary przy prasowaniu przy niskich temperaturach.

• Odsuń żelazko od strefy prasowania i naciskaj przycisk uwalniania pary do czasu, aż wytworzy się para. Ze stopy żelazka wydobywa się brud.

• Wnętrze zbiornika pary jest pokryte kamieniem lub osadami mineralnymi.

• Zostały użyte środki chemiczne lub inne dodatki.

• Użyć wody bieżącej zmieszanej w 50% z wodą destylowaną lub zdemineralizowaną. W celu wydłużenia optymalnego działania funkcji pary należy zmieszać wodę bieżącą i destylowaną w proporcji 1:1. Jeżeli dostępna w okolicy woda bieżąca jest bardzo twarda, należy ją zmieszać z wodą destylowaną w proporcji 1:2.

• Wyczyścić stopę żelazka wilgotną szmatką.

• Nigdy nie wlewać do wody żadnych substancji. Żelazko w ogóle nie wytwarza pary.

• Bojler nie jest włączony lub zbiornik na wodę jest pusty.

• Zbiornik wody został nieprawidłowo założony na generator pary.

• Regulacja pary jest ustawiona na wartość minimalną.

• Ustawić wyłącznik główny (7) w pozycji “I” i/ lub napełnić zbiornik na wodę.

• Załóż prawidłowo zbiornik na wodę na generator pary (usłyszysz kliknięcie).

• Zwiększyć strumień pary. Prasowane ubranie ciemnieje i/lub przywiera do stopy żelazka.

• Wybrana temperatura jest za wysoka i spowodowała uszkodzenie ubrania. Wybierz temperaturę odpowiednią dla • prasowanego materiału i wyczyść stopę żelazka wilgotną szmatką. Stopa żelazka przybrała barwę brązową.

• Jest to normalne następstwo użytkowania.

• Wyczyścić stopę żelazka wilgotną szmatką.117 B O S C H

Urządzenie wydaje odgłos pompowania.

• Woda jest pompowana do zbiornika pary.

• Zbiornik wody został nieprawidłowo założony na generator pary.

• Załóż prawidłowo zbiornik na wodę na generator pary (usłyszysz kliknięcie).

• Jeżeli dźwięk nie ustaje, należy przestać używać generatora pary i skontaktować się z autoryzowanym serwisem technicznym. Spadek ciśnienia pary podczas prasowania.

• Przycisk uwalniania pary był wciśnięty przez dłuższy czas.

• Przycisk uwalniania pary należy wciskać z zachowaniem odstępów czasu. Poprawia to jakość prasowania, a tkaniny pozostają suche i bardziej miękkie. Podczas prasowania na ubraniu pojawiają się plamy z wody.

• Powodem może być para zgromadzona na desce do prasowania.

• Wytrzeć materiał pokrywający deskę do prasowania i osuszyć plamy żelazkiem przy wyłączonej funkcji pary. Podczas używania funkcji “PulseSteam” na ubraniu pojawiają się plamy z wody.

• Pojawianie się plam z wody jest spowodowane skraplaniem się pary w przewodzie w trakcie schładzania żelazka po wyłączeniu.

• Krople wody przestaną wydobywać się ze stopy żelazka po pewnym czasie używania funkcji “PulseSteam”. Przewód pary rozgrzewa się w trakcie używania żelazka.

• Jest to normalne. Powoduje to para, która przechodzi przez przewód podczas prasowania i rozgrzewa go.

• Umieścić przewód po przeciwnej stronie, tak aby nie można go było dotknąć podczas prasowania. Wyciek wody z bojlera.

• Korek spustowy znajdujący się na dnie urządzenia jest poluzowany.

• Dokręć korek spustowy parownika monetą. Żelazko nie przestaje uwalniać pary po odstawieniu go na podstawkę.

• Funkcja “PulseSteam” została włączona przez dwukrotne naciśnięcie.

• Wystarczy ponownie nacisnąć na spust i żelazko od razu przestanie uwalniać parę. Jeżeli problem, który wystąpił, nie jest opisany w powyższej tabeli, należy skontaktować się z autoryzowanym serwisem technicznym.118
