INSTRUKCJA OBSŁUGI PLX050E DIMPLEX

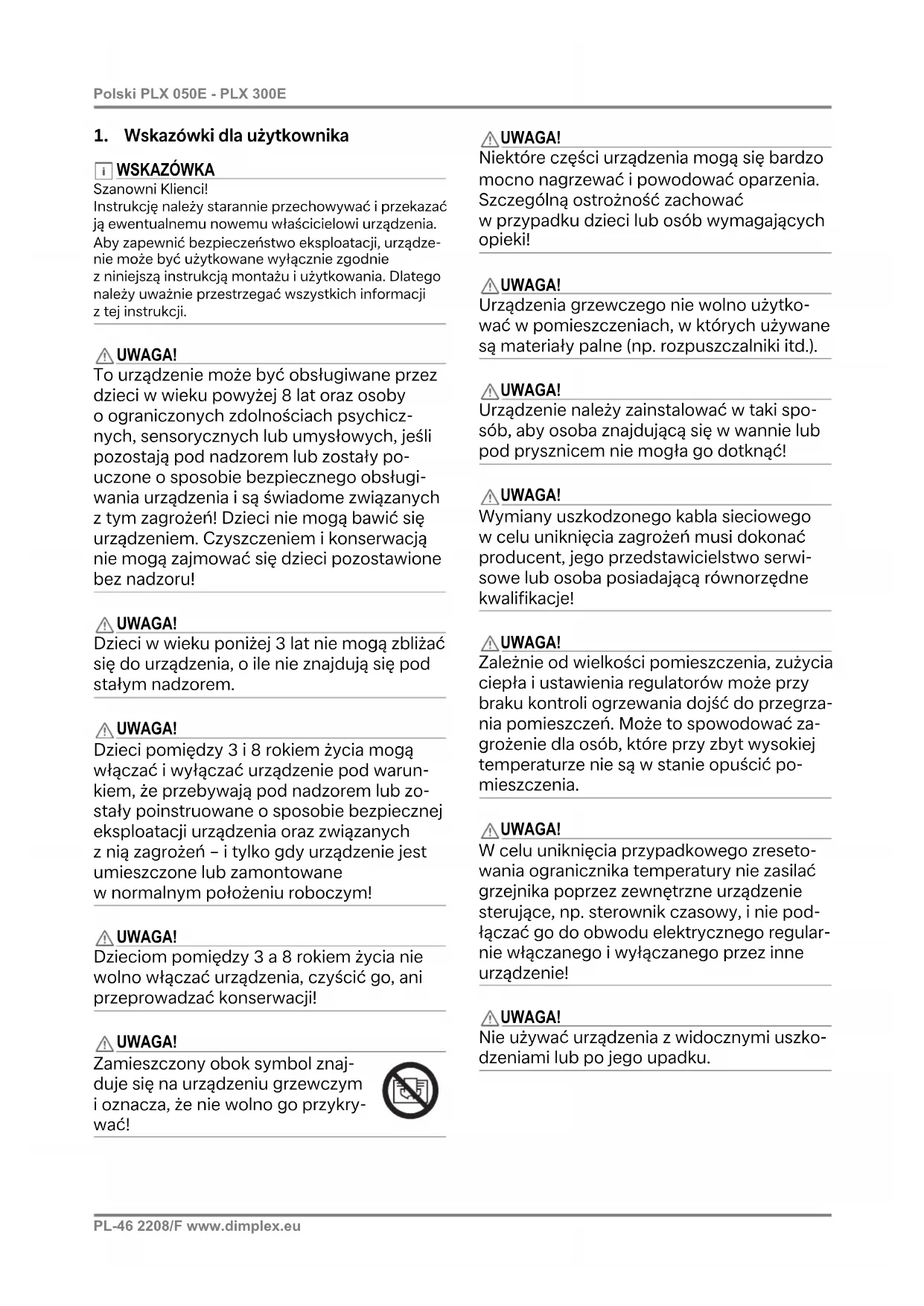

1. Wskazówki dla użytkownika

Szanowni Klienci! Instrukcję należy starannie przechowywać i przekazać ją ewentualnemu nowemu właścicielowi urządzenia. Aby zapewnić bezpieczeństwo eksploatacji, urządze- nie może być użytkowane wyłącznie zgodnie z niniejszą instrukcją montażu i użytkowania. Dlatego należy uważnie przestrzegać wszystkich informacji z tej instrukcji. UWAGA! To urządzenie może być obsługiwane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonych zdolnościach psychicz- nych, sensorycznych lub umysłowych, jeśli pozostają pod nadzorem lub zostały po- uczone o sposobie bezpiecznego obsługi- wania urządzenia i są świadome związanych z tym zagrożeń! Dzieci nie mogą bawić się urządzeniem. Czyszczeniem i konserwacją nie mogą zajmować się dzieci pozostawione bez nadzoru! UWAGA! Dzieci w wieku poniżej 3 lat nie mogą zbliżać się do urządzenia, o ile nie znajdują się pod stałym nadzorem. UWAGA! Dzieci pomiędzy 3 i 8 rokiem życia mogą włączać i wyłączać urządzenie pod warun- kiem, że przebywają pod nadzorem lub zo- stały poinstruowane o sposobie bezpiecznej eksploatacji urządzenia oraz związanych z nią zagrożeń – i tylko gdy urządzenie jest umieszczone lub zamontowane w normalnym położeniu roboczym! UWAGA! Dzieciom pomiędzy 3 a 8 rokiem życia nie wolno włączać urządzenia, czyścić go, ani przeprowadzać konserwacji! UWAGA! Zamieszczony obok symbol znaj- duje się na urządzeniu grzewczym i oznacza, że nie wolno go przykry- wać! UWAGA! Niektóre części urządzenia mogą się bardzo mocno nagrzewać i powodować oparzenia. Szczególną ostrożność zachować w przypadku dzieci lub osób wymagających opieki! UWAGA! Urządzenia grzewczego nie wolno użytko- wać w pomieszczeniach, w których używane są materiały palne (np. rozpuszczalniki itd.). UWAGA! Urządzenie należy zainstalować w taki spo- sób, aby osoba znajdującą się w wannie lub pod prysznicem nie mogła go dotknąć! UWAGA! Wymiany uszkodzonego kabla sieciowego w celu uniknięcia zagrożeń musi dokonać producent, jego przedstawicielstwo serwi- sowe lub osoba posiadającą równorzędne kwalifikacje! UWAGA! Zależnie od wielkości pomieszczenia, zużycia ciepła i ustawienia regulatorów może przy braku kontroli ogrzewania dojść do przegrza- nia pomieszczeń. Może to spowodować za- grożenie dla osób, które przy zbyt wysokiej temperaturze nie są w stanie opuścić po- mieszczenia. UWAGA! W celu uniknięcia przypadkowego zreseto- wania ogranicznika temperatury nie zasilać grzejnika poprzez zewnętrzne urządzenie sterujące, np. sterownik czasowy, i nie pod- łączać go do obwodu elektrycznego regular- nie włączanego i wyłączanego przez inne urządzenie! UWAGA! Nie używać urządzenia z widocznymi uszko- dzeniami lub po jego upadku.www.dimplex.eu 2208/F PL-47 PLX 050E - PLX 300E Polski UWAGA! Jeżeli urządzenie włączy się automatycznie bez nadzoru, może spowodować zagrożenia. Przykładowo urządzenia, które zostały w międzyczasie przykryte lub rozregulo- wane, mogą spowodować pożar! WSKAZÓWKA

Urządzenie służy wyłącznie do ogrzewania powietrza w zamkniętych pomieszczeniach.

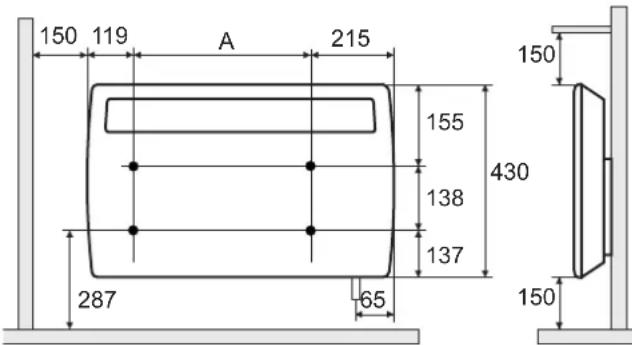

2. Montaż, instalacja, minimalne odstępy

UWAGA! Nie instalować urządzenia pod gniazdem ściennym! Zachować odstępy minimalne. Ponadto od przodu urządzenia trzeba zapewnić od- stęp 500 mm. Urządzenie grzewcze można instalować wyłącznie poziomo na pionowej ścianie, jak przedstawiono na ilustracji. Wszystkie wymiary podano w mm. Podczas montażu bezwzględnie przestrzegać obo- wiązujących przepisów dotyczących instalacji. Gniazdo lub gniazdo sieciowe urządzenia musi być dostępne po montażu. Należy zwrócić uwagę na to, by w górnej i w dolnej części urządzenia mogło swobodnie przepływać po- wietrze

Dozwolony jest montaż na ścianach drewnianych.

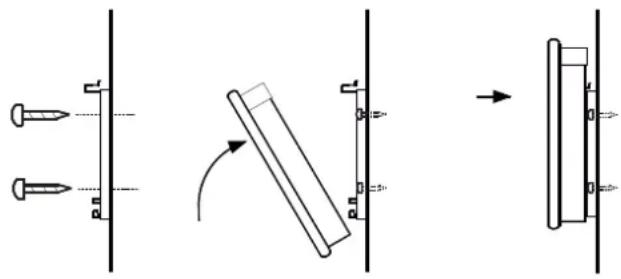

Koniecznie użyć dostarczonego wraz z urządzeniem oryginalnego uchwytu ściennego, znajdującego się z tyłu urządzenia. WSKAZÓWKA

Podczas wiercenia zwracać uwagę na przebiegające w ścianie przewody elektryczne i hydrauliczne! Zdemontować uchwyt ścienny z tyłu urządzenia. W tym celu wcisnąć obie sprę- żyny. Wywiercić otwory mocujące. Mocno przykręcić uchwyt ścienny do ściany. Zawiesić urządzenie na dolnej szczelinie uchwytu ściennego. Unieść urządzenie i zatrzasnąć w sprężynach w celu zablokowania.

3. Przyłącze elektryczne

Dane dotyczące napięcia podane na tabliczce zna- mionowej muszą być zgodne z napięciem sieciowym. Przewód nie może przylegać do obudowy. Zaleca się zapewnić osobny zasilający obwód elek- tryczny.

Przyłączyć wtyk do gniazda. Wtyk musi być zawsze dostępny na wypadek sytuacji zagrożenia. PLX 300E Urządzenie może instalować i naprawiać tylko wykwa- lifikowany elektryk, przestrzegający obowiązujących przepisów bezpieczeństwa. Uziemić urządzenie grzewcze! Przyłączać tylko przewody ułożone nieruchomo! W instalacji elektrycznej zamontować odłącznik z przynajmniej 3 mm otworem na styk dla każdego bie- guna (np. bezpiecznik samoczynny)! Modele Wymiar otworu wierconego PLX 050E 116 mm PLX 075E, PLX 100E 286 mm PLX 150E 356 mm PLX 200E, PLX 300E 526 mm

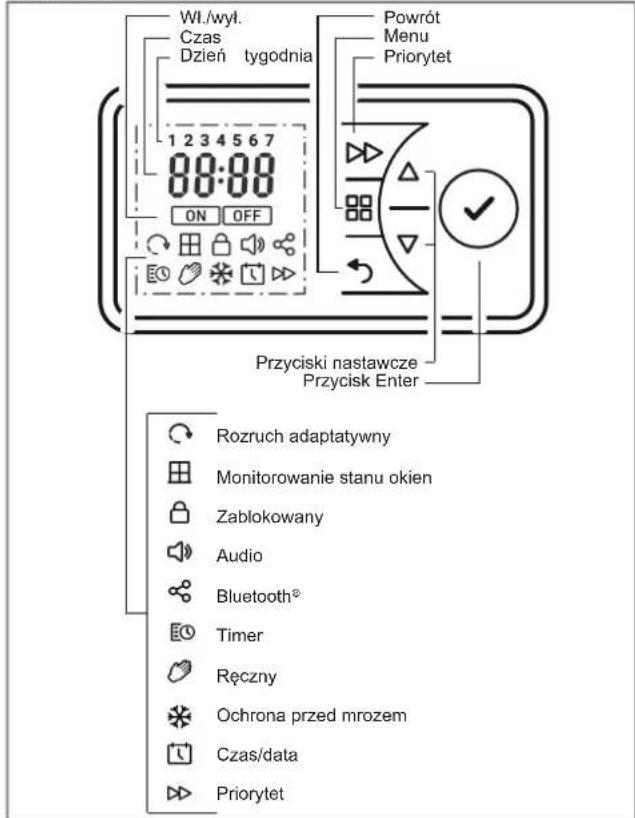

4.1 Jednostka obsługowa

Urządzenie grzewcze wyposażono w nastawny regu- lator elektroniczny, składający się z wyświetlacza i sześciu przycisków dotykowych. Jednostka obsłu- gowa umieszczona jest u góry po prawej stronie. Wszystkie ustawienia można wprowadzać sześcioma przyciskami interfejsu użytkownika. Na wyświetlaczu widoczne są ustawione funkcje i wartości.

4.2 Funkcje przycisków

Ustawianie daty i czasu Timer programu tygodniowego Tryb ręczny Tryb ochrony przed mrozem POWRÓT Powrót do poprzedniego punktu programu Przyciski Służą do nawigacji w menu i zmiany wartości nastaw. ENTER Zapis ustawień. PRIORYTET Funkcje specjalne, takie jak przejście do następnego punktu programu w trybie timera lub uaktywnienie ti- mera wstecznego.

Dotknięcie przycisku powoduje włączenie wyświetla- cza. Jeżeli przez dłuższy czas nie nastąpi żadna czyn- ność, wyświetlacz się wyłączy. Jeżeli przez 30 sekund nie naciśnięto żadnego przycisku, wyświetlacz po- wróci do menu głównego. Naciśnięcie przycisku ENTER powoduje pojawienie się 4-znakowego numeru PIN urządzenia oraz możli- wego połączenia Bluetooth® (obecnie ta funkcja nie działa).

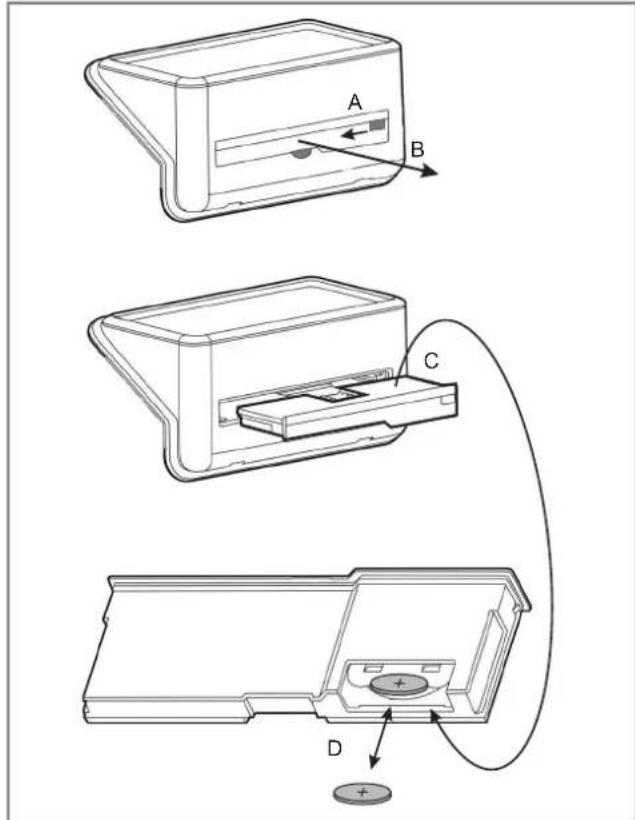

Sterownik wyposażono w zegar czasu rzeczywistego z funkcją kalendarza. Zegar ma baterię guzikową (typu CR2032, 3 V), która zasila go w przypadku awarii zasi- lania sieciowego. Zasobnik baterii umieszczono z tyłu jednostki obsłu- gowej. Odblokować (A) i wyjąć (B) zasobnik baterii. Bateria jest umieszczona na odwrocie (C). Wyjąć i wymienić baterię guzikową (D). Zwracać uwagę na polaryzację (biegun+ jak pokazano na ilustracji). Montaż odbywa się w kolejności odwrotnej. :áZ\á Czas DzieĔ W\JRGQLD 3RZUyW 0HQX3ULRU\WHW3U]\FLVNLQDVWDZF]H3U]\FLVN(QWHU5R]UXFKDGDSWDW\ZQ\0RQLWRURZDQLHVWDQXRNLHQ=DEORNRZDQ\$XGLR%OXHWRRWK TLPHU5ĊF]Q\2FKURQDSU]HGPUR]HP&]DVGDWD3ULRU\WHW

4.5 Możliwe tryby pracy

4.5.1 Timer programu tygodniowego

Możliwość ustawienia maks. czterech programów grzewczych (wł./wył.) dla każdego dnia tygodnia. Każ- demu programowi grzewczemu można zadać tempe- raturę pomieszczenia. Na wyświetlaczu pojawia się symbol TIMER.

Ręczne zadawanie temperatury pomieszczenia. Na wyświetlaczu pojawia się symbol RĘCZNY.

4.5.3 Ochrona przed mrozem

Zadawanie temperatury ochrony przed mrozem 7 °C. Na wyświetlaczu pojawia się symbol MRÓZ. WSKAZÓWKA

We wszystkich trybach pracy można zmieniać tempe- raturę pomieszczenia przyciskami lub . Program timera uwzględni tę zmianę tylko dla bieżą- cego programu czasowego.

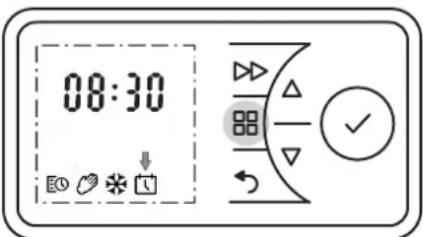

4.6.1 Ustawianie daty i czasu

Sterownik wyposażono w zegar czasu rzeczywistego z funkcją kalendarza. W celu ustawienia daty i czasu wykonać następujące czynności: Dotknąć przycisku MENU. Przyciskami lub wybrać symbol DATA I CZAS. Miga symbol. Dotknąć przycisku ENTER. Miga czas. Ponownie dotknąć przycisku ENTER. Miga wska- zanie godzin. Przyciskami lub ustawić godziny. Dotknąć przycisku ENTER. Miga wskazanie minut. Przyciskami lub ustawić minuty. Dotknąć przycisku ENTER. Miga czas. Ponownie dotknąć przycisku ENTER. Nastąpi za- pisanie czasu, miga wskazanie DZIEŃ I MIESIĄC. Przyciskami lub ustawić dzień. Dotknąć przycisku ENTER. Miga wskazanie miesiąca. Przyciskami lub ustawić miesiąc. Dotknąć przycisku ENTER. Miga wskazanie ROK. Przyciskami lub ustawić rok. Dotknąć przyci- sku ENTER. Nastąpi zapisanie daty. Dotknąć przycisku POWRÓT, aby powrócić do ekranu głównego.

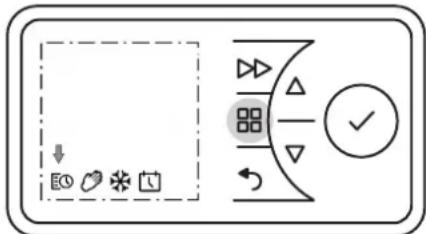

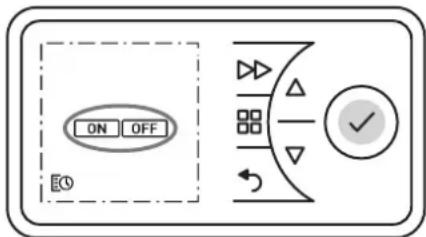

4.7.1 Włączanie/wyłączanie trybu grzania

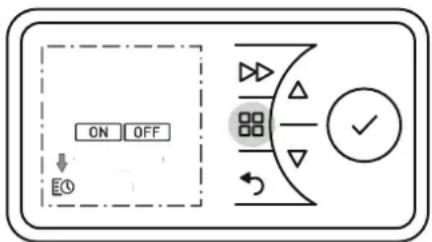

Włączanie trybu grzania Dotknąć przycisku MENU GŁÓWNE. Przyciskami lub wybrać symbol RĘCZNY lub TIMER. Miga symbol ON. Dotknąć przycisku ENTER => tryb grzania wł. Wyłączanie trybu grzania Dotknąć przycisku MENU GŁÓWNE. Miga symbol TIMER. Dotknąć przycisku ENTER. Miga symbol ON. Przyciskami lub wybrać symbol OFF. Miga symbol OFF. Dotknąć przycisku ENTER => tryb grzania wył.PL-50 2208/F www.dimplex.eu Polski PLX 050E - PLX 300E

4.7.2 Timer programu tygodniowego

Zaleca się użycie trybu pracy Timer w celu obniżenia kosztów eksploatacji. Korzystanie z urządzenia w ręcznym trybie grzania może podwyższyć koszty eks- ploatacji. Timer jest zaprogramowany fabrycznie. Do dyspozycji są cztery bloki czasowe na dzień i można je dostoso- wywać indywidualnie do każdego dnia tygodnia. W celu zmiany tego profilu wykonać następujące czynności: Dotknąć przycisku MENU. Miga symbol TIMER. Dotknąć przycisku ENTER. Miga symbol ON. Przyciskami lub wybrać symbol TIMER. Miga symbol TIMER. Dotknąć przycisku ENTER. Wybrać dzień tygodnia: 1 = poniedziałek 5 = piątek 2 = wtorek 6 = sobota 3 = środa 7 = niedziela 4 = czwartek Przyciskami lub wybrać dzień. Dotknąć przycisku ENTER. Miga P1 (program 1). Dotknąć przycisku ENTER. Miga czas włączenia.

Dotknąć przycisku ENTER. Miga wskazanie godzin. Przyciskami lub ustawić godziny. Dotknąć przycisku ENTER. Miga wskazanie minut. Przyciskami lub ustawić minuty. Dotknąć przycisku ENTER. Miga temperatura pomieszcze- nia. Przyciskami lub ustawić temperaturę. Do- tknąć przycisku ENTER. Miga czas wyłączenia.

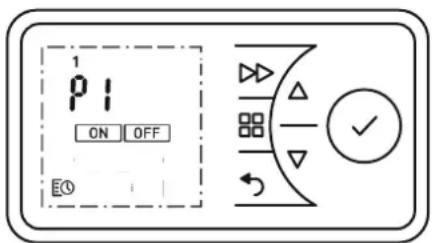

Dotknąć przycisku ENTER. Miga wskazanie godzin. Przyciskami lub ustawić godziny. Dotknąć przycisku ENTER. Miga wskazanie minut. Przyciskami lub ustawić minuty. Dotknąć przycisku ENTER. Miga P2 (program 2). Programy P2, P3 i P4 można ustawić w ten sam sposób. Aby skopiować nowo ustawione programy P1–P4 do kolejnych dni, dotknąć przycisku ENTER. Miga wskazanie KOPIA. Dotknąć przycisku ENTER. Wskazanie KOPIA jest widoczne stale. Miga dzień tygodnia. Przyciskami lub wybrać kolejne dni tygo- dnia. Zawsze potwierdzić przyciskiem ENTER. Wybrane dni tygodnia będą wyświetlane na gór- nej krawędzi wyświetlacza. W celu zakończenia, przyciskami lub wybrać KOPIA. Miga wskazanie KOPIA. Dotknąć przycisku ENTER. Nastąpi zapis usta- wień. Miga symbol ON. Dotknąć przycisku POWRÓT, aby powrócić do ekranu standardowego.

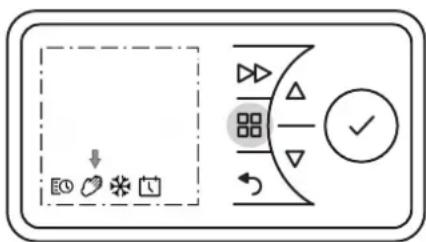

W trybie ręcznym timer programu tygodniowego jest nieaktywny. Zadawanie temperatury pomieszczenia odbywa się ręcznie. Dotknąć przycisku MENU. Przyciskami lub wybrać symbol RĘCZNY. Miga symbol RĘCZNY. Dotknąć przycisku ENTER. Miga symbol ON. Dotknąć przycisku ENTER. Przyciskami lub ustawić temperaturę po- mieszczenia.www.dimplex.eu 2208/F PL-51 PLX 050E - PLX 300E Polski

4.7.4 Ochrona przed mrozem

Zadanie temperatury ochrony przed mrozem 7 °C na kolejne 24 godziny. Dotknąć przycisku MENU. Przyciskami lub wybrać symbol MRÓZ. Miga symbol MRÓZ. Dotknąć przycisku ENTER. Wskazanie symbolu FROST i temperatury 7 °C.

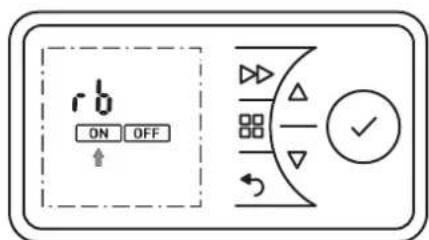

4.7.5 Timer wsteczny

Timer wsteczny umożliwia użytkownikowi uaktywnie- nie jednorazowego, ograniczonego czasowo pro- gramu grzania. Dotknąć przycisku MENU. Miga symbol TIMER. Dotknąć przycisku ENTER. Miga symbol ON. Przyciskami lub wybrać symbol OFF. Miga symbol OFF. Dotknąć przycisku ENTER => tryb grzania wył. Dotknąć przycisku PRIORYTET. Tryb grzania bę- dzie aktywny przez 30 minut (ustawienie fa- bryczne). W razie potrzeby zmienić temperaturę pomiesz- czenia przyciskami lub . W celu przedwczesnego zakończenia wyłączyć urządzenie grzewcze. Czas grzania timer wsteczny Maksymalny czas grzania, fabrycznie ograniczony do 2 godzin i możliwy do zmiany w czterech stopniach co 30 minut, można dostosować zgodnie z informacjami podanymi w tabeli. Dotknąć i przytrzymać przyciski MENU i PRIORY- TET przez pięć sekund. Miga wskazanie rb. Dotknąć przycisku ENTER. Miga symbol ON. Dotknąć przycisku ENTER. Miga program czasu grzania. Warianty – patrz tabela, lewa kolumna (ustawienie fabryczne 2 h). Przyciskami lub wybrać program czasu grzania. Dotknąć przycisku ENTER. Miga wskaza- nie temperatury pomieszczenia. Przyciskami lub ustawić temperaturę po- mieszczenia i potwierdzić przyciskiem ENTER. Dotknąć przycisku POWRÓT, aby powrócić do ekranu standardowego. Program czasu grzania Dotknąć przycisku PRIORYTET: Raz 2 razy 3 razy 4 razy 30 min. 00:15 00:20 00:25 00:30 01:00 h 00:15 00:30 00:45 01:00 01:30 h 00:15 00:30 01:00 01:30 02:00 h (fabrycznie) 00:30 01:00 01:30 02:00 04:00 h 01:00 02:00 03:00 04:00 06:00 h 01:30 03:00 04:30 06:00 08:00 h 02:00 04:00 06:00 08:00PL-52 2208/F www.dimplex.eu Polski PLX 050E - PLX 300E

4.7.6 Minimalna temperatura pomieszczenia

Tą funkcją można zagwarantować, że przykładowo w trybie timera (programu tygodniowego), także w okresach OFF będzie zadana minimalna tempera- tura pomieszczenia. WSKAZÓWKA

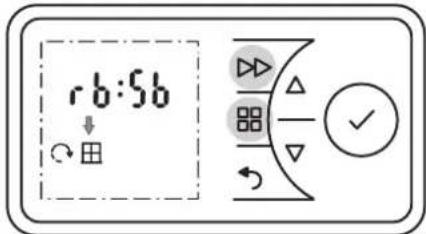

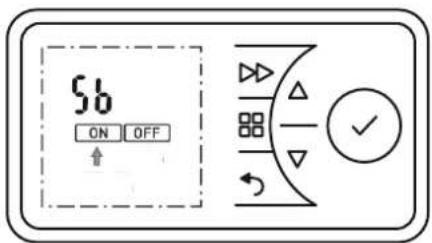

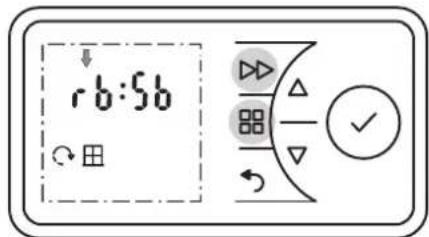

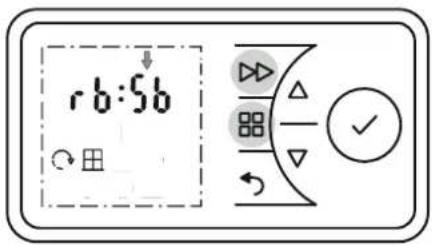

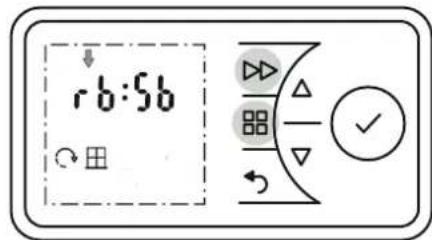

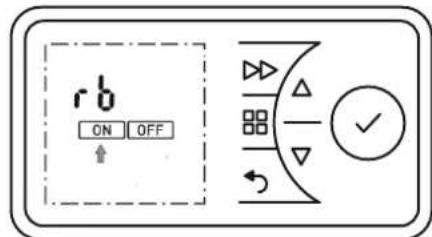

To zadanie obowiązuje także dla funkcji timera wstecz- nego. Tryb ochrony przed mrozem ma priorytet. Dotknąć i przytrzymać przyciski MENU i PRIORY- TET przez pięć sekund. Miga wskazanie rb. Dotknąć przycisku. Miga wskazanie Sb. Dotknąć przycisku ENTER. Miga symbol ON. Dotknąć przycisku ENTER. Miga minimalna tem- peratura pomieszczenia (fabrycznie 16°C). Przyciskami lub ustawić minimalną tempe- raturę pomieszczenia i potwierdzić przyciskiem ENTER. Dotknąć przycisku POWRÓT, aby powrócić do ekranu standardowego.

4.7.7 Rozruch adaptatywny

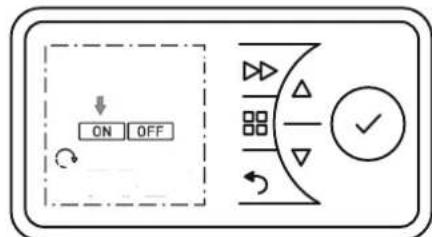

Ta funkcja gwarantuje, że temperatura pomieszczenia będzie osiągnięta już na początku czasu włączenia, np. w połączeniu z programem czasowym. Przykład: W menu timera dla godziny 07:00 zadano tempera- turę pomieszczenia 22 °C. Obecna temperatura po- mieszczenia wynosi 17 °C. Urządzenie grzewcze włą- czy się odpowiednio wcześnie, aby osiągnięcie zadanej temperatury pomieszczenia 22 °C nastąpiło o godzinie 07:00. Dotknąć i przytrzymać przyciski MENU i PRIORY- TET przez pięć sekund. Miga wskazanie rb. Przyciskami lub wybrać symbol ROZRUCH ADAPTATYWNY. Miga symbol. Dotknąć przycisku ENTER. Przyciskami lub wybrać ON albo OFF, aby włączyć/wyłączyć funkcję. Dotknąć przycisku POWRÓT, aby powrócić do ekranu standardowego.www.dimplex.eu 2208/F PL-53 PLX 050E - PLX 300E Polski

4.8.1 Przełączanie między czasem letnim

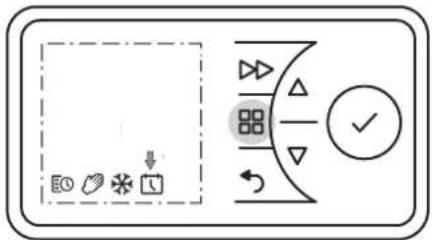

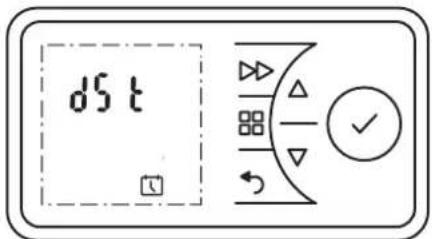

a zimowym Zegar automatycznie przełącza się między czasem letnim a zimowym. Funkcję tę można włączyć lub wy- łączyć ręcznie. Dotknąć przycisku MENU. Miga symbol TIMER. Przyciskami lub wybrać symbol DATA I CZAS. Miga symbol. Dotknąć przycisku ENTER. Miga obecny czas. Dotknąć przycisku. Miga wskazanie dSt. Dotknąć przycisku ENTER. Miga symbol ON. Przyciskami lub wybrać ON albo OFF, aby włączyć/wyłączyć funkcję. Potwierdzić przyciskiem ENTER. Dotknąć przycisku POWRÓT, aby powrócić do ekranu standardowego.

4.8.2 Przycisk Audio

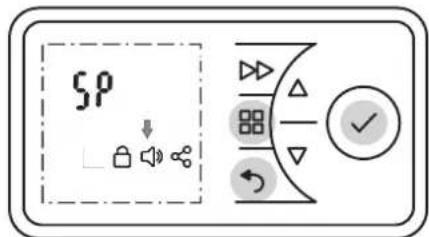

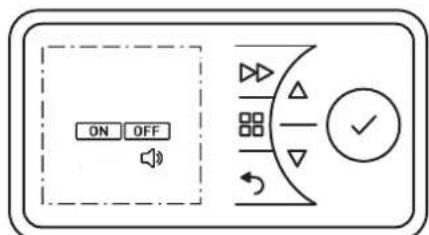

Sygnał po dotknięciu przycisku. Dotknąć i przytrzymać przyciski MENU, POWRÓT i ENTER przez pięć sekund. Miga wskazanie SP. Przyciskami lub wybrać symbol DŹWIĘK. Miga symbol. Dotknąć przycisku ENTER. Przyciskami lub wybrać ON albo OFF, aby włączyć/wyłączyć funkcję. Dotknąć przycisku POWRÓT, aby powrócić do ekranu standardowego.

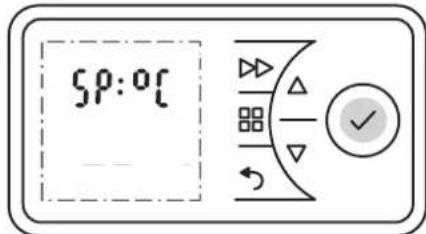

4.8.3 Jednostka temperatury, temperatura

maksymalna W tym menu można skonfigurować dwie funkcje: Wyświetlana jednostka temperatury Do wyboru stopnie Celsjusza i Fahrenheita. Dotknąć i przytrzymać przyciski MENU, POWRÓT i ENTER przez pięć sekund. Miga wskazanie SP. Dotknąć przycisku ENTER. Miga wskazanie °C. Przyciskami lub wybrać symbol °C lub °F. WSKAZÓWKA

W większości krajów Europy stosuje się jednostkę °C. Maksymalna temperatura Określanie regulowanej temperatury maksymalnej. Dotknąć przycisku ENTER. Miga wskazanie mak- symalnej temperatury. Przyciskami lub zadać regulowaną tempera- turę maksymalną. Potwierdzić przyciskiem ENTER. Dotknąć przycisku POWRÓT, aby powrócić do ekranu standardowego.PL-54 2208/F www.dimplex.eu Polski PLX 050E - PLX 300E

4.8.4 Blokada klawiatury

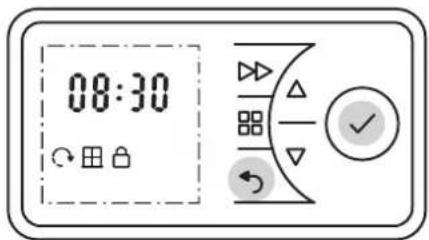

Tą funkcją można zablokować elementy obsługowe. Dotknąć i przytrzymać przyciski POWRÓT i ENTER przez trzy sekundy. Na wyświetlaczu pojawi się symbol BLOKADA. W celu odblokowania ponownie dotknąć i przy- trzymać przyciski POWRÓT i ENTER przez trzy se- kundy. WSKAZÓWKA

Jeżeli blokada klawiatury jest aktywna, nie można wprowadzać żadnych ustawień.

4.8.5 Ograniczenie funkcji

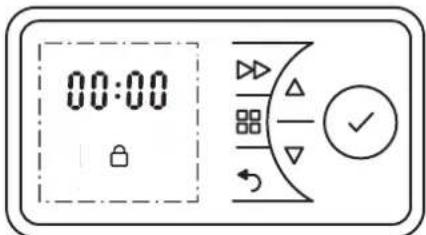

Funkcje timer wsteczny i przestawianie wartości tem- peratury minimalnej i maksymalnej można zabloko- wać odpowiednim kodem. Blokadę nakłada się przez ustalenie i wprowadzenie czteroznakowego kodu. Dotknąć i przytrzymać przyciski MENU, POWRÓT i ENTER przez dziesięć sekund. Miga wskazanie SP. Przyciskami lub wybrać symbol BLOKADA KLAWIATURY. Potwierdzić przyciskiem ENTER. Miga pierwszy znak. Przyciskami lub wybrać liczbę z zakresu 0–9 na pierwszym miejscu kodu. Dotknąć przycisku ENTER. W ten sam sposób wybrać miejsca 2, 3 i 4 kodu liczbowego. Dotknąć przycisku ENTER. Funkcje timer wsteczny (rb) i temperatura minimalna/maksy- malna (SP) są zablokowane. Dotknąć przycisku POWRÓT, aby powrócić do ekranu standardowego.

4.8.6 Monitorowanie stanu okien

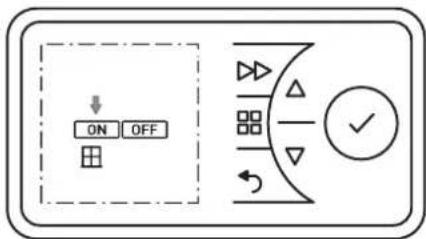

Urządzenie do ogrzewania pomieszczenia wyposa- żono w funkcję monitorującą, która rozpoznaje, czy wskutek otwarcia okna nie następuje niepotrzebne zużycie energii. W takim przypadku urządzenie grzew- cze obniża moc grzewczą. Funkcja MONITOROWA- NIE STANU OKIEN jest uaktywniona fabrycznie. WSKAZÓWKA

W pomieszczeniach nieocieplonych lub z przeciągami temperatura pomieszczenia może się szybko obniżać, tak samo w przypadku niewystarczających parame- trów urządzeń grzewczych. W takim przypadku należy dezaktywować funkcję monitorowania stanu okien. W ten sposób można włączyć lub wyłączyć tę funk- cję: Dotknąć i przytrzymać przyciski MENU i PRIORY- TET przez pięć sekund. Miga wskazanie rb. Przyciskami lub wybrać symbol OKNO. Miga symbol. Dotknąć przycisku ENTER. Miga symbol ON. Przyciskami lub wybrać symbol ON lub OFF. Miga symbol. Dotknąć przycisku ENTER. Dotknąć przycisku POWRÓT, aby powrócić do ekranu standardowego.www.dimplex.eu 2208/F PL-55 PLX 050E - PLX 300E Polski

4.8.7 Przywracanie ustawień fabrycznych

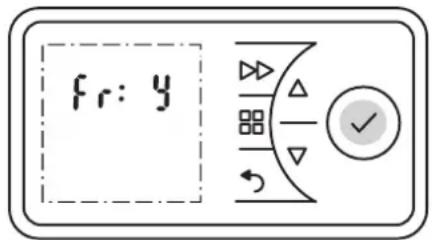

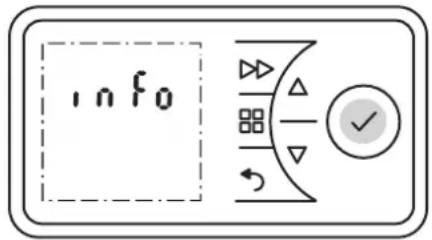

Powoduje przywrócenie wszystkich ustawień zmie- nionych przez użytkownika do stanu fabrycznego. Dotknąć i przytrzymać przycisk ENTER przez pięć sekund. Miga wskazanie INFO. Przyciskami lub wybrać symbol Fr. Miga symbol. Dotknąć przycisku ENTER. Miga litera N (= nie). Przyciskami lub wybrać literę Y. Miga sym- bol. Dotknąć przycisku ENTER. Nastąpi przywrócenie wszystkich wartości do stanu fabrycznego. Wprowadzić ustawienia czasu i daty.

4.8.8 Zwiększanie wartości zadanej

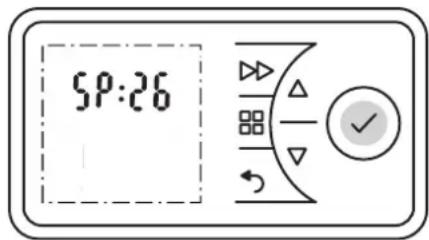

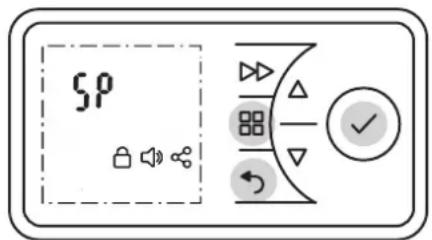

Urządzenie do ogrzewania pomieszczenia jest dostar- czane z fabrycznie zaprogramowanym zakresem tem- peratur 7–26 °C. W razie potrzeby można zwiększyć górną wartość graniczną (maksymalnie do 32 °C) lub ją zmniejszyć. Dotknąć i przytrzymać przyciski MENU, POWRÓT i ENTER przez pięć sekund. Miga wskazanie SP. Dotknąć przycisku ENTER. Miga wskazanie °C. Dotknąć przycisku ENTER. Miga liczba 26 (war- tość graniczna ustawiona fabrycznie). Przyciskami lub zwiększyć lub zmniejszyć wartość graniczną. Dotknąć przycisku ENTER. Dotknąć przycisku POWRÓT, aby powrócić do ekranu standardowego.

4.8.9 Informacje serwisowe

Te informacje są przeznaczone wyłącznie dla technika serwisowego. Można wyświetlić następujące informacje: Numer UI: numer serwisowy wyświetlacza Numer CC: numer serwisowy elektroniki Numer ID: numer serwisowy urządzenia grzewczego Dotknąć i przytrzymać przycisk ENTER przez pięć sekund. Miga wskazanie INFO. Przyciskami lub wybrać symbol Ui, CC lub id. Dotknąć dwukrotnie przycisku POWRÓT, aby po- wrócić do ekranu standardowego. WSKAZÓWKA

Wskazanie id to 12-znakowy kod. Pierwsze cztery znaki są wyświetlane na poziomie 1. Przyciskami lub można wybrać kolejne poziomy (2, 3).

5. Ochrona przed przegrzaniem

Dla bezpieczeństwa użytkownika, urządzenie grzew- cze wyposażono w ochronę przed przegrzaniem. W przypadku zakłócenia krążenia powietrza (np. wskutek zasłonięcia kratki wentylacyjnej) następuje automatyczne wyłączenie urządzenia. W takiej sytuacji należy na kilka minut odciąć zasilanie elektryczne od urządzenia grzewczego (odłączyć wtyk, wyłączyć bezpiecznik), aby urządzenie mogło odpowiednio ostygnąć. Przed ponownym uruchomieniem urządzenia usunąć przyczyny zadziałania ochrony przed przegrzaniem.

Przed czyszczeniem należy odłączyć urządzenie od sieci i odczekać do ostygnięcia. Zewnętrzną część można czyścić miękką, wilgotną ściereczką. Nie należy stosować proszków do czysz- czenia ani politur do mebli, ponieważ mogą one uszkodzić powierzchnię. Nagromadzony kurz można usunąć z urządzenia od zewnątrz za pomocą odkurzacza.PL-56 2208/F www.dimplex.eu Polski PLX 050E - PLX 300E

Jeśli na wyświetlaczu pojawi się wskazanie Err, ozna- cza to usterkę. Skasować komunikat usterkowy Dotknąć i przytrzymać przycisk ENTER przez dzie- sięć sekund. Wskazanie Err gaśnie. Urządzenie jest ponownie gotowe do pracy. Jeśli błąd wystąpi ponownie, skontaktować się z ser- wisem posprzedażowym.

8. Zamawianie części zamiennych

Części zamienne w firmie Glen Dimplex Deutschland GmbH można zamówić w Internecie pod adresem: www.dimplex.de/ersatzteile.html

Dla tego produktu udzielamy gwarancji na 2 lata zgodnie z naszymi postanowieniami gwarancyjnymi.

Urządzenia nie wolno wyrzucać do odpa- dów domowych. Po zakończeniu okresu użytkowania należy oddać urządzenie w dostępnych punktach zbiórki.

Wskaza- nie Znaczenie Działania korygujące Err1 Uszkodzony czuj- nik temperatury. Skontaktować się z ser- wisem posprzedażo- wym. Err2 Zadziałał nadzór okna. Zamknąć okno. Skasować komunikat usterkowy. Jeśli to konieczne, dez- aktywować funkcję, patrz rozdział 4.8.6 Err3 Urządzenie grzew- cze się przegrzało. patrz rozdział 5. Skasować komunikat usterkowy. Err4 Za wysoka tempe- ratura otoczenia. Skontaktować się z ser- wisem posprzedażowym. Err9 Strata czasu. Skasować komunikat usterkowy. Ponownie wprowadzić czas. Err10 Uszkodzony ele- ment grzejny. Skontaktować się z ser- wisem posprzedażowym. Typ urządzenia PLX 050E, PLX 075E PLX 100E, PLX 150E PLX 200E, PLX 250E/300E Napięcie znamionowe 1/N/PE, 230–240 V~ Stopień ochrony IP24, ochrona przed wodą rozbry- zgową Wymiary (szer. × wys. × gł.) 450 x 430 x 108 mm, 620 x 430 x 108 mm 620 x 430 x 108 mm, 690 x 430 x 108 mm 860 x 430 x 108 mm, 860 x 430 x 143 mm Masa 4,8 kg, 6,2 kg 6,2 kg, 6,6 kg 8,0 kg, 8,6 kg Moc grzewcza Znamionowa moc grzewcza

nom. 0,5 kW, 0,75 kW 1,0 kW, 1,5 kW 2,0 kW, 3,0 kW Minimalna moc grzewcza (wytyczne)

min. 0,5 kW, 0,75 kW 1,0 kW, 1,5 kW 2,0 kW, 3,0 kW Maksymalna ciągła moc grzewcza

0,5 kW, 0,75 kW 1,0 kW, 1,5 kW 2,0 kW, 3,0 kW Zużycie własne Przy znamiono- wej mocy grzewczej

maks. 0,0 W 0,0 W 0,0 W Przy minimal- nej mocy grzewczej

min. 0,0 W 0,0 W 0,0 W W stanie goto- wości

0,5 W 0,5 W 0,5 W Jednostka regulująca oddawanie ciepła Elektroniczny regulator temperatury pomieszczenia z pro- gramem tygodniowym, monitorowaniem stanu okien, regulacją adaptatywną początku grzania i ograniczeniem czasu eksploatacji Glen Dimplex Polska Sp. zoo. Tel.: +48 61 842 5805 ul. Obornicka 233 E-Mail: office@dimplex.pl 60-650 Poznañ www.dimplex.pl
