BEDIENUNGSANLEITUNG PLX050E DIMPLEX

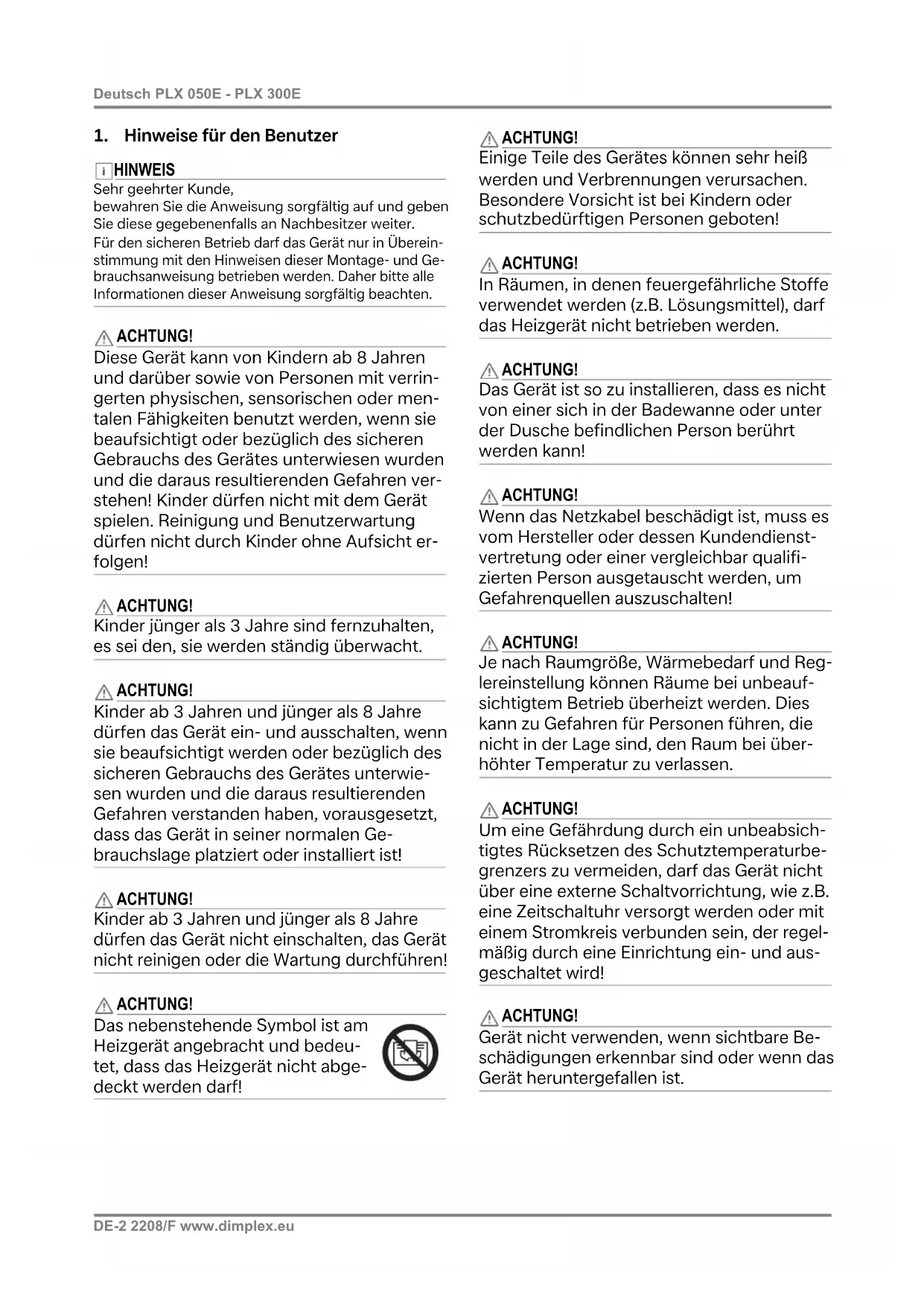

1. Hinweise für den Benutzer

Sehr geehrter Kunde, bewahren Sie die Anweisung sorgfältig auf und geben Sie diese gegebenenfalls an Nachbesitzer weiter. Für den sicheren Betrieb darf das Gerät nur in Überein- stimmung mit den Hinweisen dieser Montage- und Ge- brauchsanweisung betrieben werden. Daher bitte alle Informationen dieser Anweisung sorgfältig beachten. ACHTUNG! Diese Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verrin- gerten physischen, sensorischen oder men- talen Fähigkeiten benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren ver- stehen! Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Aufsicht er- folgen! ACHTUNG! Kinder jünger als 3 Jahre sind fernzuhalten, es sei den, sie werden ständig überwacht. ACHTUNG! Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät ein- und ausschalten, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwie- sen wurden und die daraus resultierenden Gefahren verstanden haben, vorausgesetzt, dass das Gerät in seiner normalen Ge- brauchslage platziert oder installiert ist! ACHTUNG! Kinder ab 3 Jahren und jünger als 8 Jahre dürfen das Gerät nicht einschalten, das Gerät nicht reinigen oder die Wartung durchführen! ACHTUNG! Das nebenstehende Symbol ist am Heizgerät angebracht und bedeu- tet, dass das Heizgerät nicht abge- deckt werden darf! ACHTUNG! Einige Teile des Gerätes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist bei Kindern oder schutzbedürftigen Personen geboten! ACHTUNG! In Räumen, in denen feuergefährliche Stoffe verwendet werden (z.B. Lösungsmittel), darf das Heizgerät nicht betrieben werden. ACHTUNG! Das Gerät ist so zu installieren, dass es nicht von einer sich in der Badewanne oder unter der Dusche befindlichen Person berührt werden kann! ACHTUNG! Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder dessen Kundendienst- vertretung oder einer vergleichbar qualifi- zierten Person ausgetauscht werden, um Gefahrenquellen auszuschalten! ACHTUNG! Je nach Raumgröße, Wärmebedarf und Reg- lereinstellung können Räume bei unbeauf- sichtigtem Betrieb überheizt werden. Dies kann zu Gefahren für Personen führen, die nicht in der Lage sind, den Raum bei über- höhter Temperatur zu verlassen. ACHTUNG! Um eine Gefährdung durch ein unbeabsich- tigtes Rücksetzen des Schutztemperaturbe- grenzers zu vermeiden, darf das Gerät nicht über eine externe Schaltvorrichtung, wie z.B. eine Zeitschaltuhr versorgt werden oder mit einem Stromkreis verbunden sein, der regel- mäßig durch eine Einrichtung ein- und aus- geschaltet wird! ACHTUNG! Gerät nicht verwenden, wenn sichtbare Be- schädigungen erkennbar sind oder wenn das Gerät heruntergefallen ist.www.dimplex.eu 2208/F DE-3 PLX 050E - PLX 300E Deutsch ACHTUNG! Wenn sich das Gerät unbeobachtet automa- tisch einschaltet, können Gefahren entste- hen, z.B. können Geräte, die zwischenzeitlich abgedeckt oder verstellt wurden, Brände verursachen! HINWEIS

Das Gerät darf nur zur Raumlufterwärmung innerhalb geschlossener Räume verwendet werden.

2. Montage, Installation, Mindestabstände

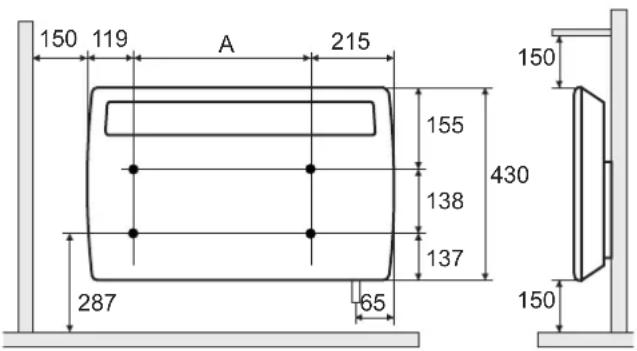

ACHTUNG! Das Gerät nicht unter einer Wandsteckdose installieren! Die Mindestabstände müssen eingehalten werden. Ferner ist an der Gerätevorderseite ein Abstand von 500 mm vorzusehen. Das Heizgerät muss horizontal ausgerichtet an einer senkrechten Wand, wie im Bild dargestellt, installiert werden. Alle Maße in mm. Bei der Montage ist der Schutzbereich nach den aktu- ellen Installationsvorschriften zwingend zu beachten. Die Steckdose bzw. Netzanschlussdose muss nach der Montage zugänglich sein. Darauf achten, dass die Luft unten und oben am Gerät ungehindert ein- und austreten kann

Eine Montage an Holzwänden ist zulässig.

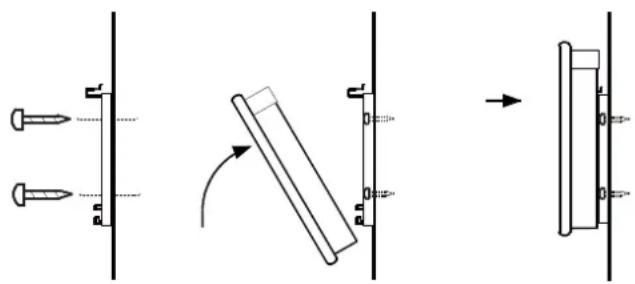

Der an der Rückseite des Gerätes mitgelieferte Origi- nal-Wandhalter muss verwendet werden. HINWEIS

Beim Bohren auf in der Wand befindliche Elektro- oder Rohrleitungen achten! Wandhalter von der Rückseite des Gerätes entfernen. Dazu die beiden Federn nach unten drücken. Befestigungslöcher bohren. Wandhalter fest an der Wand verschrauben. Gerät in die unteren Schlitze des Wandhalters ein- hängen. Gerät nach oben klappen und zur Verriegelung in die Federn einrasten.

3. Elektrischer Anschluss

Die Spannungsangabe auf dem Typschild muss mit der Netzspannung übereinstimmen. Die Leitung darf nicht am Gehäuse anliegen. Es ist empfehlenswert, für die Stromversorgung einen eigenen Stromkreis vorzusehen.

Gerät direkt an einer geerdeten Steckdose anschlie- ßen. Keine Verlängerungskabel verwenden. Stecker muss für Notfälle immer zugänglich sein. PLX 300E Das Gerät darf nur von einem Elektrofachmann nach den geltenden Sicherheitsvorschriften installiert und repariert werden. Heizgerät erden! Anschluss nur an fest verlegte Leitungen! In der elektrischen Installation ist eine Trennvorrich- tung vorzusehen mit mindestens 3 mm Kontaktöff- nung an jedem Pol (z.B. Sicherungsautomat)! Modelle Bohrmaß A PLX 050E 116 mm PLX 075E, PLX 100E 286 mm PLX 150E 356 mm PLX 200E, PLX 300E 526 mm

4. Reglerbeschreibung

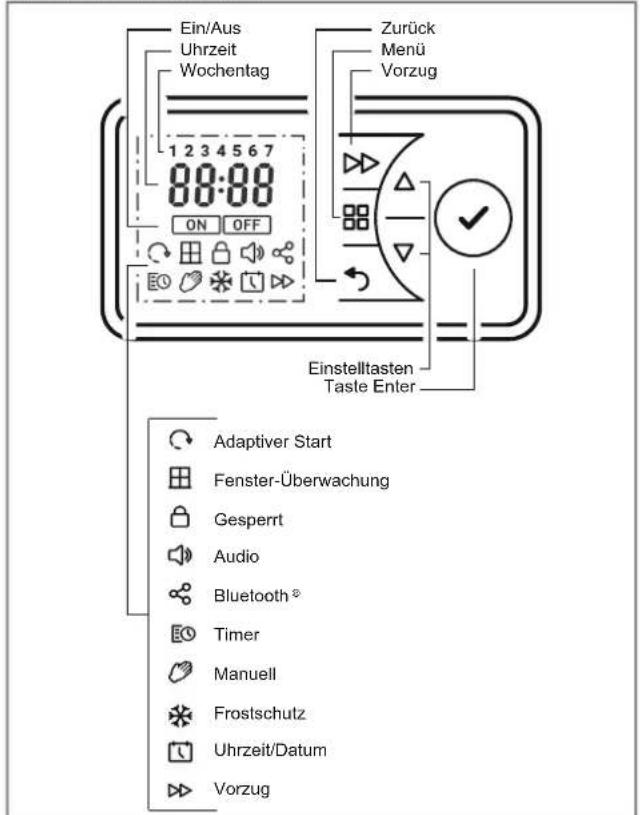

Das Heizgerät ist mit einem einstellbaren elektroni- schen Regler, bestehend aus einem Display und sechs Touchscreen-Tasten, ausgestattet. Die Bedien- einheit befindet sich auf der Oberseite rechts. Alle Einstellungen können mit Hilfe der sechs Tasten auf der Bedienoberfläche eingestellt werden. Auf dem Display werden die eingestellten Funktionen und Werte angezeigt.

4.2 Tastenfunktionen

HAUPTMENÜ Einstellung Datum und Zeit Timer Wochenprogramm Manueller Betrieb Frostschutz-Betrieb ZURÜCK Rückkehr zum vorherigen Programmpunkt Tasten Dienen zur Navigation durch das Menü und Ändern der Einstellwerte. ENTER Speichern der Einstellungen. VORZUG Sonderfunktionen wie Wechseln zum nächsten Pro- grammpunkt im Timer-Betrieb oder Aktivieren des Rücklauf-Timers.

Bei Betätigung einer Taste leuchtet das Display auf. Erfolgt für eine längere Zeit keine Änderung, erlischt die Anzeige. Wird keine Taste betätigt, kehrt die An- zeige nach 30 Sekunden zum Hauptmenü zurück. Durch Drücken der ENTER-Taste wird die 4-stellige Geräte-PIN sowie eine mögliche Bluetooth®-Verbin- dung anzeigt (aktuell ohne Funktion).

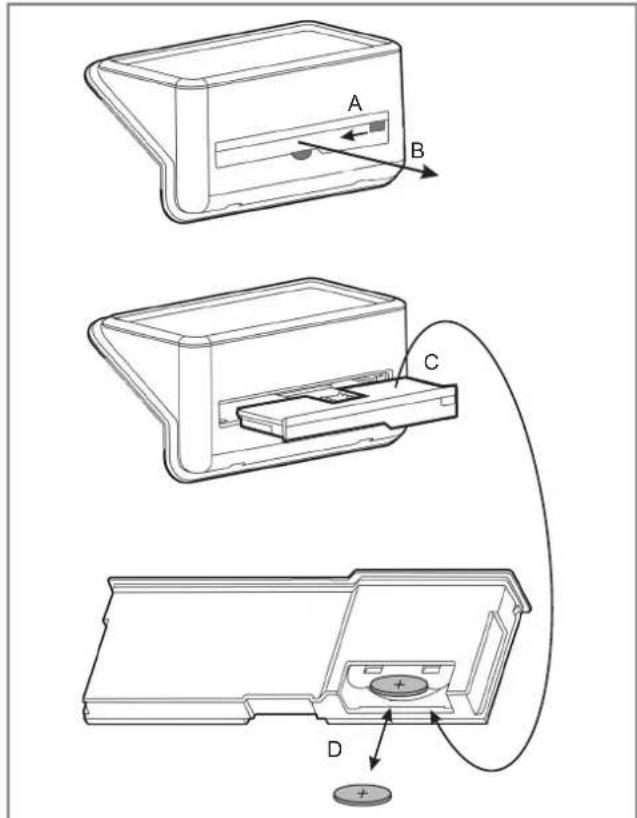

Die Steuerung enthält eine Echtzeituhr mit Kalender- funktion. Die Uhr besitzt eine Knopfzelle (Typ CR2032, 3V), die im Falle eines Netzausfalls die Uhr mit Strom versorgt. Das Batteriefach befindet sich an der Rückseite der Bedieneinheit. Batteriefach entriegeln (A) und herausziehen (B). Batterie befindet sich auf der Rückseite (C). Knopfzelle herausziehen und wechseln (D). Auf Polarität achten (+ Pol wie dargestellt). Zusammenbau in umgekehrter Reihenfolge Ein/Aus UhrzeitWochentag Zurück Menü VorzugEinstelltastenTaste EnterAdaptiver StartFenster-ÜberwachungGesperrtAudioBluetooth TimerManuellFrostschutzUhrzeit/DatumVorzug

4.5 Mögliche Betriebsarten

4.5.1 Timer Wochenprogramm

Bis zu vier Heizprogramme (Ein/Aus) für jeden Wo- chentag einstellbar. Jedem Heizprogramm kann eine Raumtemperatur vorgegeben werden. Symbol TIMER wird im Display angezeigt.

4.5.2 Manueller Betrieb

Manuelle Vorgabe der Raumtemperatur. Symbol HAND wird im Display angezeigt.

Vorgabe einer Frostschutztemperatur von 7 °C. Symbol FROST wird im Display angezeigt. HINWEIS

In allen Betriebsarten kann die Raumtemperatur mit den oder Tasten verändert werden. Im Timer-Programm wird diese Änderung nur für das aktuelle Zeitprogramm ausgeführt.

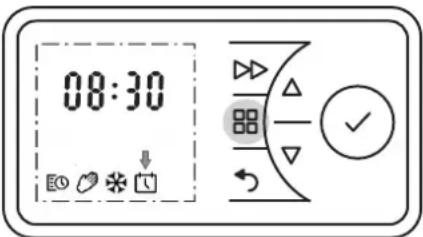

4.6.1 Einstellen der Uhrzeit und des Datums

Die Steuerung beinhaltet eine Echtzeituhr mit Kalen- derfunktion. Zur Einstellung von Datum und Zeit folgende Schritte ausführen: Taste MENÜ drücken. Mit Tasten oder Symbol DATUM & ZEIT aus- wählen. Symbol blinkt. Taste ENTER drücken. Die Uhrzeit blinkt. Erneut Taste ENTER drücken. Stundenanzeige blinkt. Mit Tasten oder Stunden einstellen. Taste ENTER betätigen. Minutenanzeige blinkt. Mit Tasten oder Minuten einstellen. Taste ENTER betätigen. Uhrzeit blinkt. Taste ENTER erneut betätigen. Die Uhrzeit wird gespeichert und die Anzeige TAG & MONAT blinkt. Mit Tasten oder Tag einstellen. Taste ENTER betätigen. Monatsanzeige blinkt. Mit Tasten oder Monat einstellen. Taste ENTER betätigen. Anzeige JAHR blinkt. Mit Tasten oder Jahr einstellen. Taste ENTER betätigen. Das Datum wird gespeichert. Taste ZURÜCK betätigen, um zur Hauptanzeige zurückzukehren.

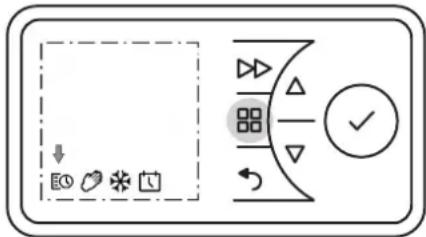

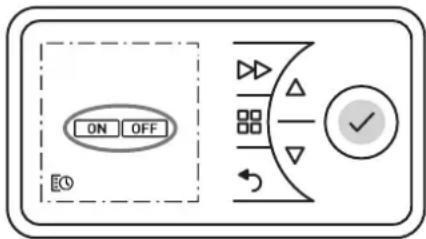

4.7.1 Heizbetrieb einschalten/ausschalten

Heizbetrieb einschalten Taste HAUPTMENÜ betätigen. Mit Tasten oder Symbol HAND oder TIMER auswählen. Symbol ON blinkt. Taste ENTER betätigen => Heizbetrieb Ein. Heizbetrieb ausschalten Taste HAUPTMENÜ betätigen. Symbol TIMER blinkt. Taste ENTER betätigen. Symbol ON blinkt. Mit Tasten oder Symbol OFF auswählen. Symbol OFF blinkt. Taste ENTER betätigen => Heizbetrieb Aus.DE-6 2208/F www.dimplex.eu Deutsch PLX 050E - PLX 300E

4.7.2 Timer Wochenprogramm

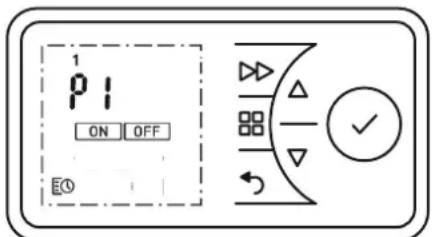

Es wird empfohlen, die Betriebsart Timer zu nutzen, um die Betriebskosten zu reduzieren. Die Nutzung des Gerätes im manuellen Heizbetrieb kann zu erhöh- ten Betriebskosten führen. Der Timer ist werkseitig vorprogrammiert. Vier Zeit- blöcke pro Tag stehen zur Verfügung und diese kön- nen für jeden Wochentag individuell angepasst wer- den. Zum Ändern dieser Profile folgende Schritte durch- führen: Taste MENÜ drücken. Symbol TIMER blinkt. Taste ENTER drücken. Symbol ON blinkt. Mit Tasten oder Symbol TIMER auswählen. Symbol TIMER blinkt. Taste ENTER drücken. Wochentag auswählen: 1 = Montag 5 = Freitag 2 = Dienstag 6 = Samstag 3 = Mittwoch 7 = Sonntag 4 = Donnerstag Mit Tasten oder Tag auswählen. Taste ENTER betätigen. P1 (Programm 1) blinkt. Taste ENTER drücken. Einschaltzeit blinkt. Taste ENTER drücken. Stundenanzeige blinkt. Mit Tasten oder Stunden einstellen. Taste ENTER betätigen. Minutenanzeige blinkt. Mit Tasten oder Minuten einstellen. Taste ENTER betätigen. Raumtemperatur blinkt. Mit Tasten oder Temperatur einstellen. Taste ENTER betätigen. Ausschaltzeit blinkt. Taste ENTER drücken. Stundenanzeige blinkt. Mit Tasten oder Stunden einstellen. Taste ENTER betätigen. Minutenanzeige blinkt. Mit Tasten oder Minuten einstellen. Taste ENTER betätigen. P2 (Programm 2) blinkt. Die Programme P2, P3 und P4 können auf gleiche Weise eingestellt werden. Um die neu eingestellten Programme P1 - P4 auf weitere Tage zu kopieren, drücken Sie die Taste ENTER. Die Anzeige COPY blinkt. Taste ENTER betätigen. Anzeige COPY erscheint dauerhaft. Wochentag blinkt. Mit Tasten oder weitere Wochentage aus- wählen. Jeweils mit Taste ENTER betätigen. Die ausgewählten Wochentage, werden am obe- ren Rand des Displays angezeigt. Zum Beenden mit Tasten oder COPY aus- wählen. Die Anzeige COPY blinkt. Taste ENTER betätigen. Die Einstellungen werden gespeichert. Symbol ON blinkt. Taste ZURÜCK betätigen, um zur Standardan- zeige zurückzukehren.

4.7.3 Manueller Betrieb

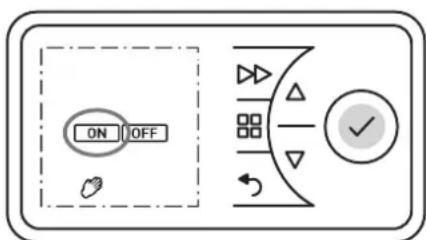

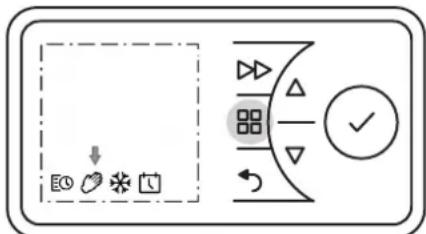

Im manuellen Betrieb ist der Timer Wochenprogramm deaktiviert. Die Vorgabe der Raumtemperatur erfolgt manuell. Drücken Sie die Taste MENÜ. Mit Tasten oder Symbol HAND auswählen. Symbol HAND blinkt. Taste ENTER drücken. Das Symbol ON blinkt. Taste ENTER drücken. Mit Tasten oder Raumtemperatur einstellen.www.dimplex.eu 2208/F DE-7 PLX 050E - PLX 300E Deutsch

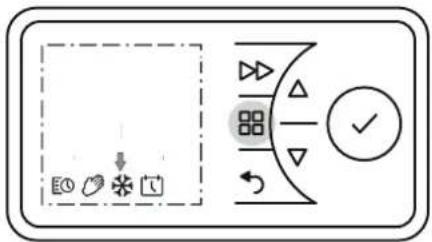

Vorgabe einer Frostschutztemperatur von 7 °C für die folgenden 24 Stunden. Taste MENÜ betätigen. Mit Tasten oder Symbol FROST auswählen. Symbol FROST blinkt. Taste ENTER drücken. Anzeige Symbol FROST und Temperatur 7 °C.

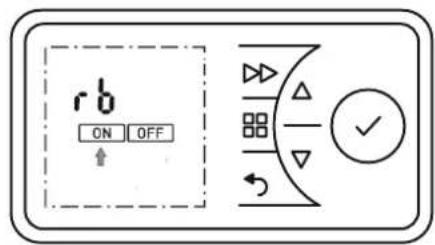

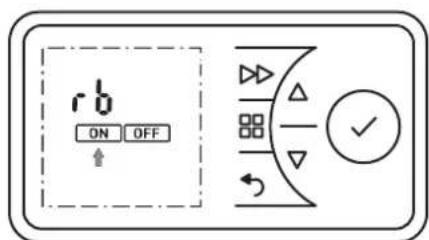

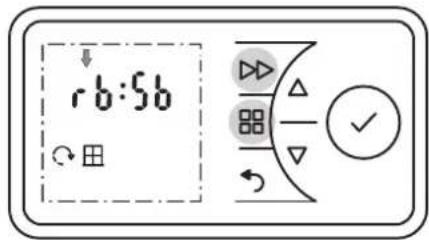

4.7.5 Rücklauf-Timer

Der Rücklauf-Timer ermöglicht es dem Benutzer, ein einmaliges, zeitlich begrenztes Heizprogramm zu akti- vieren. Taste MENÜ drücken. Symbol TIMER blinkt. Taste ENTER betätigen. Symbol ON blinkt. Mit Tasten oder Symbol OFF auswählen. Symbol OFF blinkt. Taste ENTER betätigen => Heizbetrieb Aus. Taste VORZUG betätigen. Heizbetrieb erfolgt für 30 Minuten (Werkseinstellung). Bei Bedarf Raumtemperatur mit den Tasten oder verändern. Zum vorzeitigen Beenden Heizgerät ausschalten. Heizdauer Rücklauf-Timer Die maximale Heizdauer, werksseitig auf 2 Stunden begrenzt und in vier Stufen zu je 30 Minuten verän- derbar, kann wie in der Tabelle dargestellt angepasst werden. Taste MENÜ und Taste VORZUG fünf Sekunden lang gedrückt halten. Anzeige rb blinkt. Taste ENTER drücken. Das Symbol ON blinkt. Taste ENTER drücken. Das Heizdauer-Programm blinkt. Varianten siehe Tabelle, linke Spalte (Werkseinstellung 2 h). Mit Tasten oder das gewünschte Heizdauer- Programm auswählen. Taste ENTER drücken. Die Raumtemperatur blinkt. Mit Tasten oder Raumtemperatur einstellen und mit ENTER bestätigen. Taste ZURÜCK betätigen, um zur Standardan- zeige zurückzukehren. Heizdauer- Programm Taste VORZUG betätigen: 1 mal 2 mal 3 mal 4 mal 30 Min. 00:15 00:20 00:25 00:30 01:00 h 00:15 00:30 00:45 01:00 01:30 h 00:15 00:30 01:00 01:30 02:00 h (werkseitig) 00:30 01:00 01:30 02:00 04:00 h 01:00 02:00 03:00 04:00 06:00 h 01:30 03:00 04:30 06:00 08:00 h 02:00 04:00 06:00 08:00DE-8 2208/F www.dimplex.eu Deutsch PLX 050E - PLX 300E

4.7.6 Mindest-Raumtemperatur

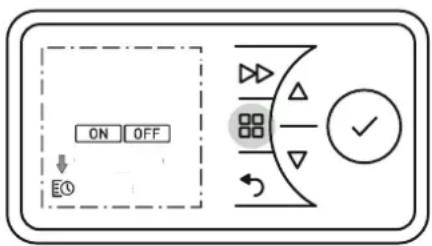

Mit dieser Funktion kann sichergestellt werden, dass beispielsweise im Timer-Betrieb (Wochenprogramm) auch während der OFF-Zeiten eine Mindest-Raum- temperatur vorgegeben wird. HINWEIS

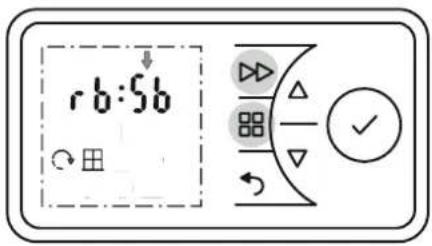

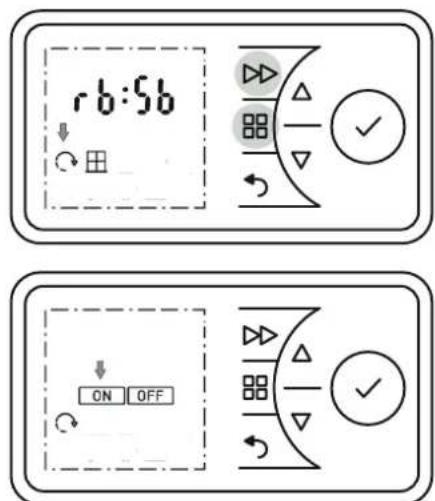

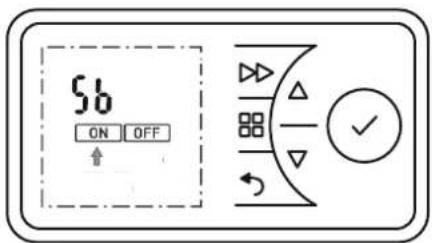

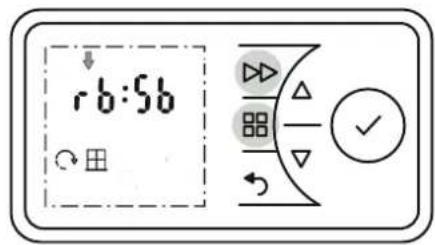

Die Vorgabe gilt auch für die Funktion Rücklauf-Timer. Frostschutzbetrieb hat Vorrang. Taste MENÜ und Taste VORZUG fünf Sekunden lang gedrückt halten. Anzeige rb blinkt. Taste drücken. Das Anzeige Sb blinkt. Taste ENTER drücken. Das Symbol ON blinkt. Taste ENTER drücken. Die Mindest-Raumtempe- ratur (werkseitig 16 °C) blinkt. Mit Tasten oder die Mindest-Raumtempera- tur einstellen und mit ENTER bestätigen. Taste ZURÜCK betätigen, um zur Standardan- zeige zurückzukehren.

4.7.7 Adaptiver Start

Diese Funktion gewährleistet, dass die eingestellte Raumtemperatur exakt zu Beginn der Einschaltzeit er- reicht ist, z.B. in Verbindung mit einem Zeit-Pro- gramm. Beispiel: Im Timermenü ist für 07:00 Uhr eine Soll-Raumtem- peratur von 22 °C vorgegeben.Die aktuelle Raumtem- peratur beträgt 17 °C. Das Heizgerät schaltet entspre- chend frühzeitig ein, damit die vorgegebene Raumtemperatur von 22 °C zum Zeitpunkt 07:00 Uhr erreicht wird. Taste MENÜ und Taste VORZUG fünf Sekunden lang gedrückt halten. Anzeige rb blinkt. Mit Tasten oder Symbol ADAPTIVER START auswählen. Symbol blinkt. Taste ENTER drücken. Mit Tasten oder ON oder OFF wählen, um die Funktion ein- oder auszuschalten. Taste ZURÜCK betätigen, um zur Standardan- zeige zurückzukehren.www.dimplex.eu 2208/F DE-9 PLX 050E - PLX 300E Deutsch

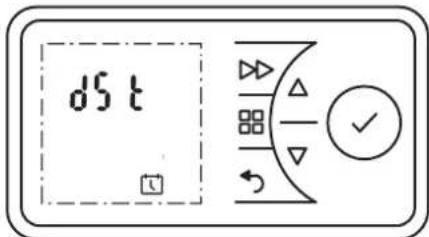

4.8.1 Umstellung Sommer- / Winterzeit

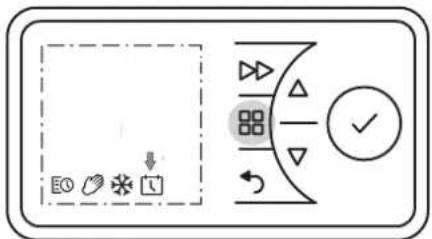

Die Uhr wechselt automatisch zwischen Sommer- und Winterzeit. Diese Funktion kann manuell deakti- viert oder aktiviert werden. Taste MENÜ drücken. Symbol TIMER blinkt. Mit Tasten oder Symbol DATUM & ZEIT aus- wählen. Symbol blinkt. Taste ENTER drücken. Die aktuelle Uhrzeit blinkt. Taste drücken. Das Anzeige dSt blinkt. Taste ENTER drücken. Das Symbol ON blinkt. Mit Tasten oder ON oder OFF wählen, um die Funktion ein- oder auszuschalten. Mit ENTER bestätigen. Taste ZURÜCK betätigen, um zur Standardan- zeige zurückzukehren.

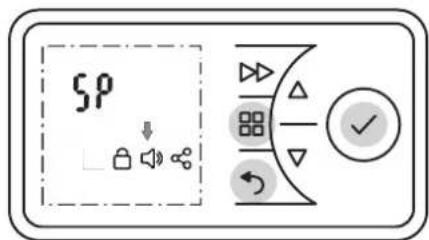

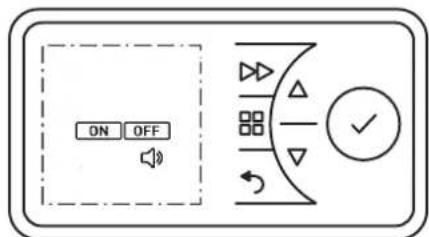

Ton-Rückmeldung bei Betätigung einer Taste. Taste MENÜ, Taste ZURÜCK und Taste ENTER fünf Sekunden lang gedrückt halten. Anzeige SP blinkt. Mit Tasten oder Symbol TON auswählen. Symbol blinkt. Taste ENTER drücken. Mit Tasten oder ON oder OFF wählen, um die Funktion ein- oder auszuschalten. Taste ZURÜCK betätigen, um zur Standardan- zeige zurückzukehren.

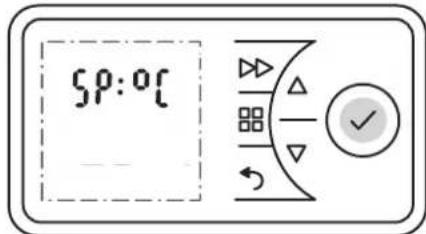

4.8.3 Temperatur-Einheit, Maximal-Temperatur

In diesem Menü können zwei Funktionen eingestellt werden: Anzeige Temperatur-Einheit Anzeige wählbar zwischen Grad Celsius und Grad Fahrenheit. Taste MENÜ, Taste ZURÜCK und Taste ENTER fünf Sekunden lang gedrückt halten. Anzeige SP blinkt. Taste ENTER drücken. Anzeige °C blinkt. Mit Tasten oder °C oder °F auswählen. HINWEIS

In den meisten europäischen Ländern ist die Tempe- ratureinheit °C gebräuchlich. Maximal-Temperatur Einstellbare Maximaltemperatur festlegen. Taste ENTER drücken. Anzeige Maximal-Tempe- ratur blinkt Mit Tasten oder einstellbare Maximaltempe- ratur vorgeben. Mit ENTER bestätigen. Taste ZURÜCK betätigen, um zur Standardan- zeige zurückzukehren.DE-10 2208/F www.dimplex.eu Deutsch PLX 050E - PLX 300E

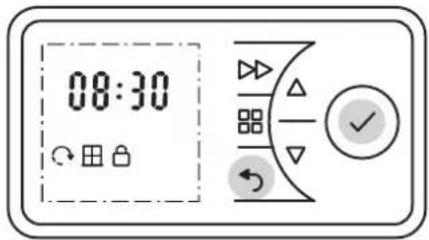

Mit dieser Funktion können Sie die Bedienelemente sperren. Taste ZURÜCK und Taste ENTER drei Sekunden lang gedrückt halten. Das Symbol GEPERRT erscheint in der Anzeige. Zum Entsperren Taste ZURÜCK und Taste ENTER erneut drei Sekunden lang gedrückt halten. HINWEIS

Wenn die Tastensperre aktiviert ist, können keine Ein- stellungen vorgenommen werden.

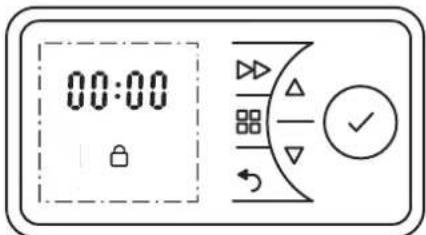

4.8.5 Funktionen einschränken

Die Funktionen Rücklauf-Timer und die Verstellung der Werte für die Mindest- bzw. Maximal-Temperatur können mit einem Code gesperrt werden. Die Sperre erfolgt über das Festlegen und Eingeben eines vierstelligen Codes. Taste MENÜ, Taste ZURÜCK und Taste ENTER 10 Sekunden lang gedrückt halten. Anzeige SP blinkt. Mit Taste oder Symbol TASTENSPERRE auswählen. Mit ENTER bestätigen. Erste Stelle blinkt. Mit Taste oder die erste Stelle des Num- merncodes zwischen 0 bis 9 einstellen. Taste ENTER drücken. In gleicher Weise die Stellen 2, 3 und 4 des Num- merncodes einstellen. Taste ENTER drücken. Die Funktionen Rücklauf- Timer (rb) und Mindest-/Maximal-Temperatur (SP) sind gesperrt. Taste ZURÜCK betätigen, um zur Standardan- zeige zurückzukehren.

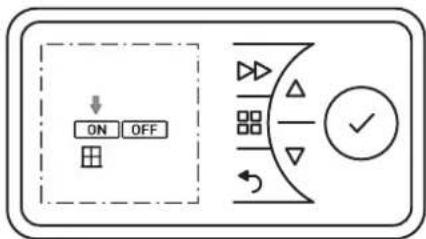

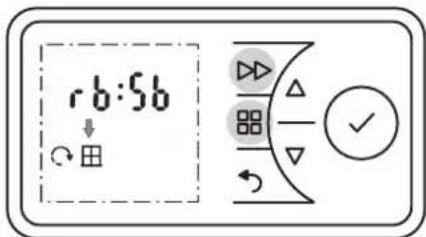

4.8.6 Fenster-Überwachung

Das Raumheizgerät ist mit einer Überwachungsfunk- tion ausgestattet, die erkennt, ob durch ein geöffne- tes Fenster unnötig Energie verbraucht wird. In die- sem Fall reduziert das Heizgerät die Heizleistung. Die Funktion FENSTER-ÜBERWACHUNG ist werkseitig aktiviert. HINWEIS

In nicht isolierten oder zugigen Räumen kann die Raumtemperatur schnell absinken, ebenso bei nicht ausreichend dimensionierten Heizgeräten. In diesem Fall die Funktion Fenster-Überwachung deaktivieren. So aktivieren bzw. deaktivieren Sie diese Funktion: Taste MENÜ und Taste VORZUG fünf Sekunden lang gedrückt halten. Anzeige rb blinkt. Mit Tasten oder Symbol FENSTER auswäh- len. Symbol blinkt. Taste ENTER drücken. Das Symbol ON blinkt. Mit Tasten oder Symbol ON oder OFF aus- wählen. Symbol blinkt. Taste ENTER drücken. Taste ZURÜCK betätigen, um zur Standardan- zeige zurückzukehren.www.dimplex.eu 2208/F DE-11 PLX 050E - PLX 300E Deutsch

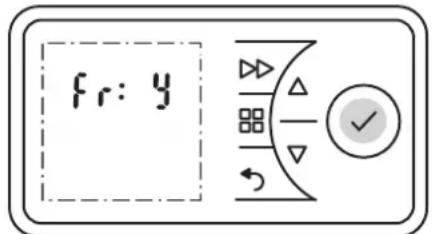

4.8.7 Rücksetzen auf Werkseinstellung

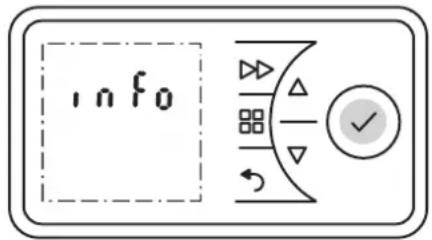

Setzt alle durch den Benutzer vorgenommenen Ein- stellungen auf die voreingestellten Werkseinstellun- gen zurück. Taste ENTER fünf Sekunden lang gedrückt halten. Anzeige INFO blinkt. Mit Tasten oder Anzeige Fr auswählen. Sym- bol blinkt. Taste ENTER betätigen. Anzeige N (= nein) blinkt. Mit Tasten oder Anzeige Y auswählen. Sym- bol blinkt. Taste ENTER drücken. Alle Werte werden auf Werkseinstellung zurückgesetzt. Einstellungen Uhrzeit und Datum vornehmen.

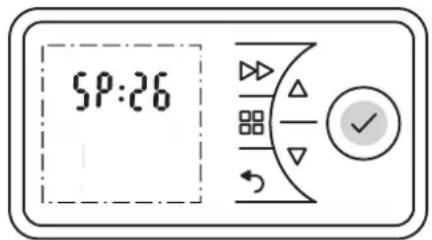

4.8.8 Sollwert erhöhen

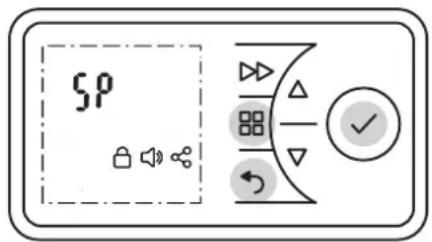

Das Raumheizgerät wird werkseitig mit einem ein- stellbaren Temperaturbereich von 7 °C bis 26 °C aus- geliefert. Der obere Grenzwert kann bei Bedarf erhöht (maximal 32° C) oder abgesenkt werden. Taste MENÜ, Taste ZURÜCK und Taste ENTER fünf Sekunden lang gedrückt halten. Anzeige SP blinkt. Taste ENTER drücken. Anzeige °C blinkt. Taste ENTER drücken. Anzeige 26 (werkseitig ein- gestellter Grenzwert) blinkt. Mit Tasten oder gewünschten Grenzwert er- höhen oder absenken. Taste ENTER drücken. Taste ZURÜCK betätigen, um zur Standardan- zeige zurückzukehren.

Diese Informationen sind ausschließlich für den Ser- vice-Techniker bestimmt. Folgende Informationen können angezeigt werden: UI-Nummer: Service-Nummer Display CC-Nummer: Service-Nummer Elektronik ID-Nummer: Service-Nummer Heizgerät Taste ENTER fünf Sekunden lang gedrückt halten. Anzeige INFO blinkt. Mit Tasten oder Anzeige Ui, CC oder id aus- wählen. Taste ZURÜCK zweimal betätigen, um zur Stan- dardanzeige zurückzukehren. HINWEIS

Anzeige id ist ein Code mit 12 Stellen. Die ersten 4 Stellen werden auf Ebene 1 angezeigt. Mit den Tas- ten oder kann die nächste Ebene (2, 3) ausge- wählt werden.

5. Überhitzungsschutz

Zu Ihrer Sicherheit ist das Heizgerät mit einem Über- hitzungsschutz ausgerüstet. Wird die Luftzirkulation gestört (z.B. durch Verhängen oder Zustellen des Luft- gitters), so schaltet das Gerät automatisch ab. In diesem Fall sollte die Stromversorgung des Heizge- rätes für einige Minuten unterbrochen werden (Ste- cker ziehen, Sicherung ausschalten), damit sich das Gerät ausreichend abkühlen kann. Vor Wiederinbetriebnahme des Gerätes Ursachen für das Ansprechen des Überhitzungsschutzes beseiti- gen.

Zur Wartung muss das Gerät vom Netz getrennt und abgekühlt sein. Die Außenseite kann durch Abwischen mit einem wei- chen, feuchten Lappen gereinigt werden. Zur Reini- gung keine Scheuerpulver oder Möbelpolituren ver- wenden, da diese die Oberfläche beschädigen können. Staubansammlungen im Gerät können von außen mit einem Staubsauger entfernt werden.DE-12 2208/F www.dimplex.eu Deutsch PLX 050E - PLX 300E

Erscheint im Display die Anzeige Err, liegt eine Stö- rung vor. Störmeldung löschen Taste ENTER zehn Sekunden lang gedrückt hal- ten. Anzeige Err erlischt. Gerät ist wieder funktionsbereit. Falls Fehler erneut auftritt, Werk-Kundendienst ver- ständigen.

Für dieses Produkt übernehmen wir 2 Jahre Garantie gemäß unseren Garantiebedingungen.

Das Gerät darf nicht im allgemeinen Haus- müll entsorgt werden. Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Sammelstellen zu.

10. Technische Daten

Anzeige Bedeutung Maßnahmen Err1 Temperatur-Sen- sor defekt. Werk-Kundendienst verständigen. Err2 Fenster-Überwa- chung ausgelöst. Fenster schließen. Störmeldung löschen. Gegebenenfalls Funk- tion deaktivieren, siehe Kapitel 4.8.6 Err3 Heizgerät über- hitzt. siehe Kapitel 5. Störmeldung löschen. Err4 Umgebungstem- peratur über- schritten. Werk-Kundendienst verständigen. Err9 Zeitverlust. Störmeldung löschen. Zeit erneut eingeben. Err10 Heizelement defekt. Werk-Kundendienst verständigen. Gerätetyp PLX 050E, PLX 075E PLX 100E, PLX 150E PLX 200E, PLX 250E/300E Nennspannung 1/N/PE, 230 - 240 V~ Schutzart IP24, spritzwassergeschützt Abmessungen (B x H x T) 450 x 430 x 108 mm, 620 x 430 x 108 mm 620 x 430 x 108 mm, 690 x 430 x 108 mm 860 x 430 x 108 mm, 860 x 430 x 143 mm Gewicht 4,8 kg, 6,2 kg 6,2 kg, 6,6 kg 8,0 kg, 8,6 kg Wärmeleistung Nennwärme- leistung

nom 0,5 kW, 0,75 kW 1,0 kW, 1,5 kW 2,0 kW, 3,0 kW Mindestwärme- leistung (Richtwert)

max, C 0,5 kW, 0,75 kW 1,0 kW, 1,5 kW 2,0 kW, 3,0 kW Eigenverbrauch Bei Nenn- wärmeleistung

max 0,0 W 0,0 W 0,0 W Bei Mindest- wärmeleistung

min 0,0 W 0,0 W 0,0 W Im Bereit- schaftszustand

0,5 W 0,5 W 0,5 W Regelorgan für Wärmeabgabe Elektronischer Raumtemperaturregler mit Wochenpro- gramm, Fenster-Überwachung, adaptive Regelung des Heizbeginns und Betriebszeitbegrenzung Glen Dimplex Deutschland GmbH Telefon: +49 9221 709 700 Am Goldenen Feld 18 Telefax: +49 9221 709 701 95326 Kulmbach E-Mail: elektroheizung@dimplex.dewww.dimplex.eu 2208/F EN-13 PLX 050E - PLX 300E English
