INSTRUKCJA OBSŁUGI Slider SL25 advanced TS25430 SIEMENS

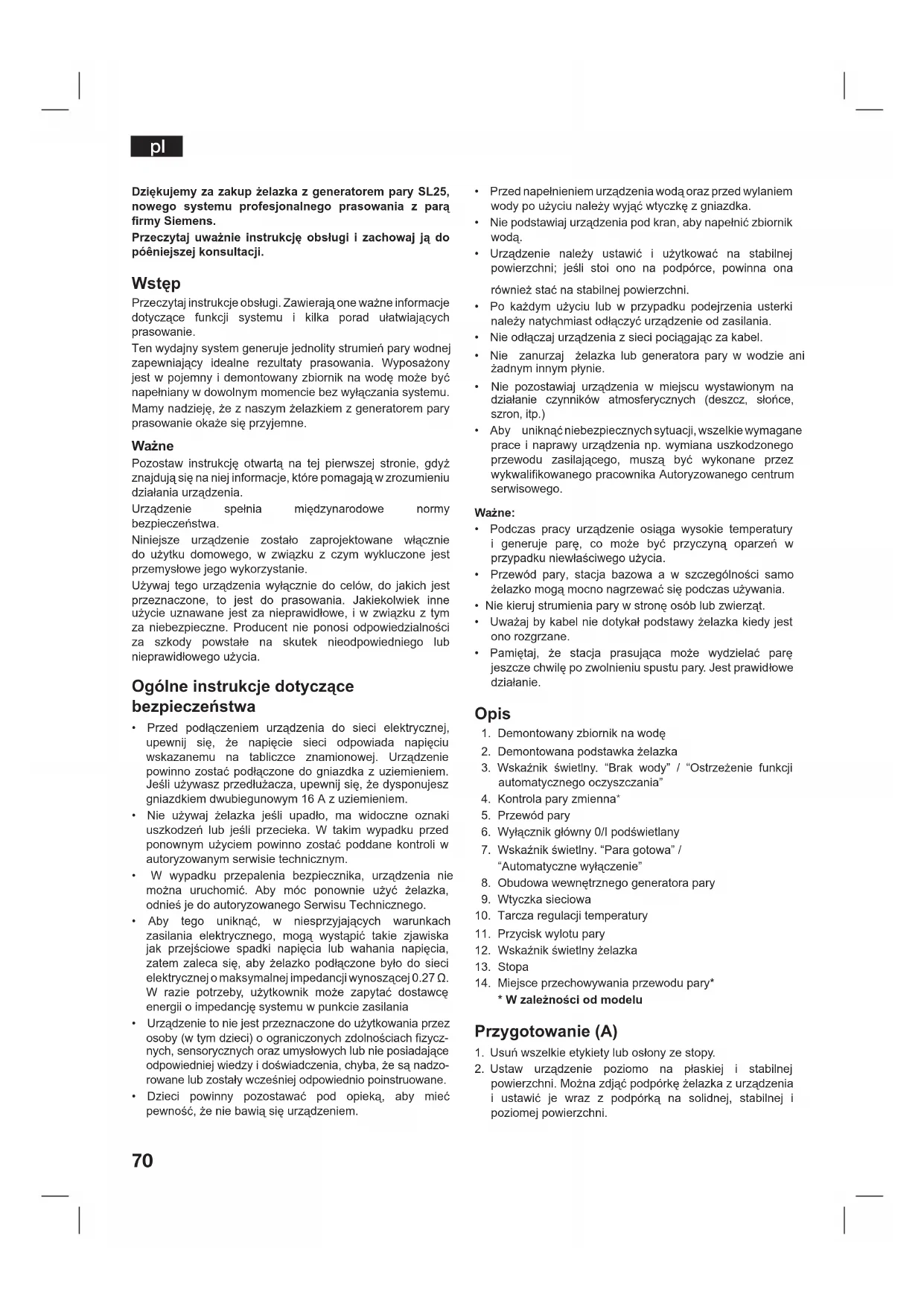

Dziękujemy za zakup żelazka z generatorem pary SL25, nowego systemu profesjonalnego prasowania z parą firmy Siemens. Przeczytaj uważnie instrukcję obsługi i zachowaj ją do póêniejszej konsultacji. Wstęp Przeczytaj instrukcje obsługi. Zawierają one ważne informacje dotyczące funkcji systemu i kilka porad ułatwiających prasowanie. Ten wydajny system generuje jednolity strumień pary wodnej zapewniający idealne rezultaty prasowania. Wyposażony jest w pojemny i demontowany zbiornik na wodę może być napełniany w dowolnym momencie bez wyłączania systemu. Mamy nadzieję, że z naszym żelazkiem z generatorem pary prasowanie okaże się przyjemne. Ważne Pozostaw instrukcję otwartą na tej pierwszej stronie, gdyż znajdują się na niej informacje, które pomagają w zrozumieniu działania urządzenia. Urządzenie spełnia międzynarodowe normy bezpieczeństwa. Niniejsze urządzenie zostało zaprojektowane włącznie do użytku domowego, w związku z czym wykluczone jest przemysłowe jego wykorzystanie. Używaj tego urządzenia wyłącznie do celów, do jakich jest przeznaczone, to jest do prasowania. Jakiekolwiek inne użycie uznawane jest za nieprawidłowe, i w związku z tym za niebezpieczne. Producent nie ponosi odpowiedzialności za szkody powstałe na skutek nieodpowiedniego lub nieprawidłowego użycia. Ogólne instrukcje dotyczące bezpieczeństwa

• Przed podłączeniem urządzenia do sieci elektrycznej, upewnij się, że napięcie sieci odpowiada napięciu wskazanemu na tabliczce znamionowej. Urządzenie powinno zostać podłączone do gniazdka z uziemieniem. Jeśli używasz przedłużacza, upewnij się, że dysponujesz gniazdkiem dwubiegunowym 16 A z uziemieniem.

• Nie używaj żelazka jeśli upadło, ma widoczne oznaki uszkodzeń lub jeśli przecieka. W takim wypadku przed ponownym użyciem powinno zostać poddane kontroli w autoryzowanym serwisie technicznym.

• W wypadku przepalenia bezpiecznika, urządzenia nie można uruchomić. Aby móc ponownie użyć żelazka, odnieś je do autoryzowanego Serwisu Technicznego.

• Aby tego uniknąć, w niesprzyjających warunkach zasilania elektrycznego, mogą wystąpić takie zjawiska jak przejściowe spadki napięcia lub wahania napięcia, zatem zaleca się, aby żelazko podłączone było do sieci elektrycznej o maksymalnej impedancji wynoszącej 0.27 Ω. W razie potrzeby, użytkownik może zapytać dostawcę energii o impedancję systemu w punkcie zasilania

• Urządzenie to nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonych zdolnościach fizycz- nych, sensorycznych oraz umysłowych lub nie posiadające odpowiedniej wiedzy i doświadczenia, chyba, że są nadzo- rowane lub zostały wcześniej odpowiednio poinstruowane.

• Dzieci powinny pozostawać pod opieką, aby mieć pewność, że nie bawią się urządzeniem.

• Przed napełnieniem urządzenia wodą oraz przed wylaniem wody po użyciu należy wyjąć wtyczkę z gniazdka.

• Nie podstawiaj urządzenia pod kran, aby napełnić zbiornik wodą.

• Urządzenie należy ustawić i użytkować na stabilnej powierzchni; jeś li stoi ono na podpórce, powinna ona również stać na stabilnej powierzchni.

• Po każdym użyciu lub w przypadku podejrzenia usterki należy natychmiast odłączyć urządzenie od zasilania.

• Nie odłączaj urządzenia z sieci pociągając za kabel.

• Nie zanurzaj żelazka lub generatora pary w wodzie ani żadnym innym płynie.

• Nie pozostawiaj urządzenia w miejscu wystawionym na działanie czynników atmosferycznych (deszcz, słońce, szron, itp.)

• Aby uniknąć niebezpiecznych sytuacji, wszelkie wymagane prace i naprawy urządzenia np. wymiana uszkodzonego przewodu zasilającego, muszą być wykonane przez wykwalifikowanego pracownika Autoryzowanego centrum serwisowego. Ważne:

• Podczas pracy urządzenie osiąga wysokie temperatury i generuje parę, co może być przyczyną oparzeń w przypadku niewłaściwego użycia.

• Przewód pary, stacja bazowa a w szczególności samo żelazko mogą mocno nagrzewać się podczas u żywania.

• Nie kieruj strumienia pary w stronę osób lub zwierząt.

• Uważaj by kabel nie dotykał podstawy żelazka kiedy jest ono rozgrzane.

• Pamiętaj, że stacja prasująca może wydzielać parę jeszcze chwilę po zwolnieniu spustu pary. Jest prawidłowe działanie. Opis

1. Demontowany zbiornik na wodę

2. Demontowana podstawka żelazka

3. Wskaźnik świetlny. “Brak wody” / “Ostrzeżenie funkcji

automatycznego oczyszczania”

6. Wyłącznik główny 0/I podświetlany

7. Wskaźnik świetlny. “Para gotowa” /

“Automatyczne wyłączenie”

8. Obudowa wewnętrznego generatora pary

10. Tarcza regulacji temperatury

11. Przycisk wylotu pary

12. Wskaźnik świetlny żelazka

14. Miejsce przechowywania przewodu pary*

• W zależności od modelu Przygotowanie (A)

1. Usuń wszelkie etykiety lub osłony ze stopy.

2. Ustaw urządzenie poziomo na płaskiej i stabilnej

powierzchni. Można zdjąć podpórkę żelazka z urządzenia i ustawić je wraz z podpórką na solidnej, stabilnej i poziomej powierzchni.71

3. Wyjmij zbiornik na wodę i napełnij go, tak aby przekroczył

4. Załóż z powrotem zbiornik na wodę na generator pary.

5. Rozwiń kabel zasilający i podłącz go do gniazdka z

6. Ustaw wyłącznik “0/I” (6) w pozycji “I”.

7. Po kilku minutach zapali się wskaźnik “Para gotowa” (7),

informując, że urządzenie jest gotowe do użycia. Generator pary będzie potrzebował więcej czasu, aby osiągnąć stan “Para gotowa” tylko przy początkowym podgrzewaniu lub po wykonaniu operacji odkamieniania (Calc’n clean). Gdy podczas zwykłej eksploatacji woda znajduje się już w generatorze pary, czas podgrzania w celu osiągnięcia temperatury działania będzie krótszy.

8. Urządzenie wyposażone jest w czujnik poziomu wody.

Wskaźnik świetlny “napełnić zbiornik wodą” (3) zapala się, kiedy zbiornik zostaje opróżniony z wody. Ważne:

• Można stosować wodę wodociągową. Aby przedłużyć prawidłowe działanie funkcji pary, należy mieszać wodę z kranu z woda destylowaną w proporcji 1:1. Jeśli woda z kranu jest bardzo twarda, należy zmieszać ją z wodą destylowaną w proporcji 1:2. Informacje o stopniu twardości wody można uzyskać u lokalnego dostawcy wody.

• Zbiornik można napełniać wodą w dowolnym momencie podczas pracy urządzenia.

• Aby uniknąć uszkodzenia i/lub zanieczyszczenia zbiornika na wodę,i parownika, Nie należy wlewać do niego wody zapachowej, octu, krochmalu, płynów odkamieniających ani innego rodzaju produktów chemicznych. Wszelkie uszkodzenia w wyniku użycia jednego z wyżej wymienionych produktów unieważni gwarancję.

• Żelazka nie można odstawiać na stopce. Należy zawsze umieszcza ć je w położeniu pionowym na podstawce (2).

• Podpórkę można umieścić w specjalnie zaprojektowanym otworze urządzenia lub w innym odpowiednim miejscu w strefie prasowania. Nie ustawiaj żelazka na urządzeniu bez podpórki.

• Przy pierwszym użyciu z żelazka może wydobywać się para lub zapachy oraz pojawić się mogą białe cząsteczki na stopie; jest to normalne i po kilku minutach znika.

• Podczas gdy przycisk wylotu pary jest wciśnięty, zbiornik wody może wydawać dźwięk pompowania, co jest zjawiskiem normalnym i oznacza że do generatora pary pompowana jest woda. Regulacja temperatury

1. Sprawdź na etykietce instrukcje dotyczące prasowania

ubrania w odpowiedniej temperaturze.

2. Wybierz temperaturę (10):

“•” Syntetyczne “••” Jedwab - wełna “•••” Bawełna - len

3. Wskaźnik świetlny (12) pozostaje włączony podczas

gdy żelazko nagrzewa się, i gaśnie kiedy żelazko osiąga wybraną temperaturę. Porady:

• Posortuj ubrania zgodnie z etykietami prania i prasowania, rozpoczynając od tych, które maja być prasowane w najniższej temperaturze.

• Jeśli nie ma pewności z jakiej tkaniny uszyte jest dane ubranie, rozpocznij prasowanie w niskiej temperaturze i wypróbuj prawidłową temperaturę prasowania na kawałku materiału normalnie niewidocznym. Prasowanie z parą (B)

1. Obróć wskaźnik temperatury (10) do wymaganego

2. Ustaw ilość pary odpowiadającą Twoim potrzebom za

pomocą regulatora zmiennej ilości pary (4) (w zależności od modelu). Przy zwykłym użytkowaniu należy wybrać jedno z poniższych zalecanych ustawień: Temperatura Ustawienie pary

3. Wciśnij przycisk uwalniający parę w celu jej uwolnienia.

1. Prasowanie przy niższych ustawieniach temperatury “•”

• Jeżeli urządzenie posiada regulator zmiennej ilości pary (4), ustaw go na najniższą możliwą pozycję (“1”).

• Jeżeli urządzenie nie posiada regulatora zmiennej ilości pary, podczas prasowania w niższych temperaturach wciskaj przycisk uwalniania pary tylko na kilka sekund jednorazowo. W obydwu przypadkach, jeśli zobaczysz wodę kapiącą ze stopy żelazka, ustaw wskaźnik temperatury (10) w wyższej pozycji (upewniaj ąc się, czy ubranie może być prasowane przy takim ustawieniu).

2. Przy każdym użyciu żelazka, na początku prasowania

wraz z parą mogą wydzielać się krople wody. Z tego powodu, przed przystąpieniem do prasowania, zaleca się wypróbowanie żelazka desce lub na fragmencie ubrania. Prasowanie bez pary

1. Rozpocznij prasowanie nie naciskając przycisku wylotu

pary (11). Pionowy strumień pary (C)

1. Ustaw przycisk temperatury w pozycji “•••” lub “max.”

2. Można w ten sposób prasować zasłony i ubrania wiszące

(marynarki, kostiumy, płaszcze...) ustawiając żelazko w pozycji pionowej i naciskając przycisk wylotu pary (11). Nigdy nie należy kierować strumienia pary na garderobę znajdującą się na ciele. Nigdy nie należy kierować strumienia pary na inne osoby lub zwierzęta.72 Inteligentna kontrola pary (w zależności od modelu) System ten zapewnia inteligentną kontrolę pary. Wciśnięcie przycisku wylotu pary (11) powoduje dostarczenie niewielkiej ilości dodatkowej pary. Dodatkowe wytwarzanie pary można zawsze wyłączyć poprzez powtórne krótkie wciśnięcie przycisku wylotu pary. Automatyczne wyłączenie (w zależności od modelu) Jeśli podczas prasowania, przycisk uwalniania pary (11) na uchwycie żelazka nie zostanie wciśnięty przez określony czas (8 minut), stacja parowa zostanie automatycznie wyłączona. Po uruchomieniu funkcji automatycznego wyłączenia, lampka kontrolna “Automatyczne wyłączenie” (7) będzie migać. Aby ponownie włączyć stację parową, należy jeszcze raz nacisnąć przycisk uwalniania pary i poczekać aż lampka kontrolna “Automatyczne wyłączenie” zacznie świecić światłem ciągłym. Czyszczenie i konserwacja Odłącz żelazko z sieci przed przystąpieniem do jakichkolwiek czynności konserwacyjnych lub czyszczenia.

1. Po zakończeniu prasowania wyjmij wtyczkę z gniazdka

i pozostaw żelazko na chwilę, aby stopa ostygła przed czyszczeniem.

2. Czyść obudowę, uchwyt i korpus żelazka wilgotną

3. Jeśli stopa jest zabrudzona lub przyrdzewiała, wyczyść ją

wilgotna ściereczką.

4. Nie używaj środków ściernych lub rozpuszczalników.

Przechowywanie urządzenia (D)

1. Przed schowaniem żelazka pozostaw je do ostygnięcia.

2. Ustaw wyłączniki zasilania i kotła parowego w pozycji “0” i

wyjmij wtyczkę z gniazdka.

3. Ustaw żelazko stopą na podpórce.

4. Opróżnij zbiornik na wodę i nawiń kabel na przeznaczony

do tego celu uchwyt. Zepnij przewód parowy dostarczonym zaciskiem. (14*). Przy zwijaniu przewodów nie napinaj ich zbytnio.

• W zależności od modelu. Stopa ochronna do tkanin (E) (w zależności od modelu) Ten ochraniacz stosuje się przy prasowaniu parą delikatnych tkanin przy maksymalnej temperaturze. Jego zastosowanie czyni zbędnym również zastosowanie ściereczki zapobiegającej błyszczeniu ciemnych materiałów. Zalecamy rozpoczęcie od przeprasowania niewielkiego fragmentu na lewej stronie ubrania i sprawdzenia efektu. Aby założyć ochraniacz na żelazko, ustaw szpic żelazka na brzegu ochraniacza i przełóż taśmę elastyczną przez dolną tylnią część żelazka, aby go dopasować. Aby zdjąć ochraniacz, pociągnij za taśmę elastyczną. Ochraniacz można nabyć w punkcie serwisu lub sklepach specjalistycznych. Kod produktu (punkty obsługi posprzedażnej) Nazwa produktu (sklepy z akcesoriami specjalistycznymi) 464847 TZ25100 464848* TZ25200* 571510** TZ20450**

• Żelazko z korkową rączką ** Tylko model TS25430 “Calc‘n clean” (F) Czyszczenie kotła Aby przedłużyć okres użytkowania generatora pary i uniknąć gromadzenia się osadów, po kilkugodzinnym używaniu należy przepłukać bojler (po około 50 godzinach).W przypadku twardej wody, należy zwiększyć częstotliwość wykonywania tej czynności. Nie stosować płynów odkamieniających do płukania bojlera, gdyż mogłyby go uszkodzić.

1. Pozostaw urządzenie do przestygnięcia na 2 godziny i

sprawdź czy zbiornik wody (1) jest pusty.

2. Ustaw urządzenie na brzegu zlewozmywaka.

3. Zdjąć plastikową pokrywę umieszczoną na spodzie

urządzenia, obracając ją do pozycji

4. Poluzuj korek do opróżniania kotła znajdujący się w dolnej

części urządzenia. Użyj w tym celu monety.

5. Przytrzymaj generator pary w pozycji odwróconej i przy

pomocy dzbanka napełnij kocioł ¼ litra wody.

6. Potrząśnij kotłem a następnie opróżnij całkowicie do zlewu

lub do wiadra. Dla lepszego wyniku zalecamy wykonanie tej czynności dwukrotnie. Ważne: Przed ponownym zamknięciem upewnij się, że w kotle nie zostały resztki wody.

7. Załóż ponownie korek i dociśnij mocno przy pomocy

8. Założyć i zamknąć plastikową pokrywę, obracając ją do

Ostrzeżenie funkcji automatycznego oczyszczania (w zależności od modelu) Lampka kontrolna (3) będzie migać, wskazując, że należy przepłukać bojler. W tym celu, należy postępować zgodnie z zalecaniami przedstawionymi w części powyżej. Aby zresetować lampkę kontrolną oraz licznik “Calc‘n clean”, należy dwukrotnie wyłączyć stację, odczekując co najmniej 30 sekund po każdym wyłączeniu. Przepłukiwanie komory parowej żelazka (G) Ta procedura pomaga w usuwaniu drobinek kamienia z komory parowej. Jeżeli woda w okolicy jest bardzo twarda, należy korzystać z tej funkcji raz na około 2 tygodnie. a) Upewnić się, że żelazko ostygło. pl73

b) Ustawić pokrętło wyboru temperatury (10) żelazka w pozycji “min”. c) Napełnić zbiornik wodą bieżącą. d) Podłączyć kabel zasilania i ustawić główny wyłącznik (6) w pozycji “I”. e) Odczekać, aż zaświeci się wskaźnik “para gotowa” (7). f) Jeśli stacja parowa posiada regulator pary (4), ustawić go w pozycji maksimum (“10”). g) Przytrzymać żelazko nad zlewem lub pojemnikiem, aby zebrać wodę. h) Nacisnąć przycisk uwalniania pary (11) i delikatnie potrząsnąć żelazkiem. Wrząca woda i para będą wydobywały się na zewnątrz, wypłukując kamień oraz inne znajdujące się wewnątrz osady. Może to potrwać oko ło 5 minut.

i) Ustawić pokrętło wyboru temperatury (10) żelazka w

pozycji “max”, bez naciskania na przycisk uwalniania pary (11). Woda w komorze parowej zacznie parować. Odczekać, aż cała woda znajdująca się wewnątrz komory wyparuje. j) Aby oczyścić stopę żelazka, natychmiast zetrzeć wszelkie osady, przesuwając gorące żelazko po suchej, bawełnianej ścierce. Postępowanie w razie awarii Problem Możliwe przyczyny Rozwiązanie Generator pary nie włącza się.

• Podłączenie jest wadliwe.

• Generator pary nie jest podłączony.

• Sprawdź kabel sieciowy, wtyczkę i gniazdko.

• Ustaw wyłącznik “0/I” (6) w pozycji “I”. Żelazko nie nagrzewa się.

• Wyłącznik “0/I” żelazka jest w pozycji “0”.

• Przycisk regulacji temperatury jest w pozycji “min”.

• Ustaw wyłącznik “0/I” (6) w pozycji “I”.

• Ustaw przycisk regulacji temperatury (10) w żądanej pozycji. Po włączeniu z żelazka wydobywa się dym.

• Przy pierwszym użyciu: niektóre elementy żelazka są oliwione przez producenta i na początku kiedy się nagrzewają, mogą dymić.

• Przy pierwszym użyciu: stopa żelazka może być zabrudzona.

• Zjawisko to jest normalne i po kilku chwilach zniknie.

• Wyczyść stopę zgodnie z podanymi instrukcjami czyszczenia. Przez otwory stopy wydobywa się woda.

• Użyto funkcji pary zanim osiągnięta została odpowiednia temperatura.

• Woda skrapla się wewną trz przewodu ponieważ funkcja pary używana jest po raz pierwszy lub nie była używana przez dłuższy czas.

• Zmniejsz strumień pary przy prasowaniu w niskich temperaturach (zmienna kontrola pary (4))

• Odsuń żelazko ze strefy prasowania i naciśnij przycisk wylotu pary (11) aż zacznie wydobywać się para. Przez stopę wydobywa się brud lub stopa jest zabrudzona.

• W generatorze pary zgromadziła się rdza lub osady mineralne.

• Użyto środków chemicznych lub dodatków do wody.

• Użyj wody z wodociągu zmieszanej w równych proporcjach z wodą destylowaną lub odmineralizowaną. Jeśli woda z kranu jest bardzo twarda, należy zmieszać ją z wodą destylowaną w proporcji 1:2.

• Wyczyść stopę wilgotną ściereczką.

• Nie dodawaj żadnych środków do przegotowanej wody. Żelazko nie wytwarza pary.

• Kocioł nie włącza się lub zbiornik wody jest pusty.

• Zbiornik wody został nieprawidłowo założony na generator pary.

• Regulator pary jest w pozycji minimum.

• Ustaw wyłącznik kotła “0/I” (6) w pozycji “I” i/lub napełnij zbiornik wodą.

• Załóż prawidłowo zbiornik na wodę na generator pary (usłyszysz kliknięcie).

• Zwiększ strumień pary kręcąc regulatorem pary (4). Prasowana tkanina ciemnieje i/lub przywiera do stopy.

• Wybrana temperatura jest zbyt wysoka i spowodowała uszkodzenie tkaniny.

• Wybierz temperaturę odpowiednią dla tkaniny zaś stopę wyczyść wilgotną ściereczką. Stopa brudzi się. • Jest to normalne następstwo użytkowania. • Wyczyść stopę wilgotną ściereczką74

Problem Możliwe przyczyny Rozwiązanie Żelazko nie przestaje uwalniać pary po odstawieniu go na podstawkę.

• Funkcja “Inteligentna kontrola pary” jest włączona.

• Wystarczy ponownie nacisnąć na spust i żelazko od razu przestanie uwalniać parę. Urządzenie wydaje dźwięk pompowania.

• Woda jest przepompowywana do generatora pary.

• Jeśli dźwięk nie ustaje, nie używaj generatora pary i skontaktuj się z autoryzowanym serwisem technicznym. Spadek ciśnienia pary podczas prasowania Przycisk uwalniania pary pozostaje przyciśnięty przez dłuższy czas Naciśnij przycisk uwalniania pary (11) co pewien czas. Poprawia to efekty prasowania, ponieważ materiał będzie lepiej wysuszony i uzyska większą miękkość Wyciek wody z parownika Korek spustowy znajdujący się na dnie urządzenia jest poluzowany. Dokręć korek spustowy parownika monetą. Jeśli powy ższe porady nie pomagają usunąćproblemu, skontaktuj się z autoryzowanym serwisem technicznym. Ekologiczna utylizacja To urządzenie jest oznaczone zgodnie z Dyrektywą Europejską 2002/96/WE oraz polską Ustawą z dnia 29 lipca 2005 r. “O zużytym sprzęcie elektrycznym i elektronicznym” (Dz.U. z 2005 r. Nr 180, poz. 1495) symbolem przekreślonego kontenera na odpady. Takie oznakowanie informuje, że sprzęt ten, po okresie jego użytkowania nie może być umieszczany łącznie z innymi odpadami pochodzącymi z gospodarstwa domowego. Użytkownik jest zobowiązany do oddania go prowadzącym zbieranie zużytego sprzętu elektrycznego i elektronicznego. Prowadzący zbieranie, w tym lokalne punkty zbiórki, sklepy oraz gminne jednostki, tworzą odpowiedni system umożliwiający oddanie tego sprzętu. Właściwe postępowanie ze zużytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji, wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu. Ten podrę cznik można pobrać z lokalnej strony internetowej firmy Siemens.
