INSTRUKCJA OBSŁUGI EHD7740FOK ELECTROLUX

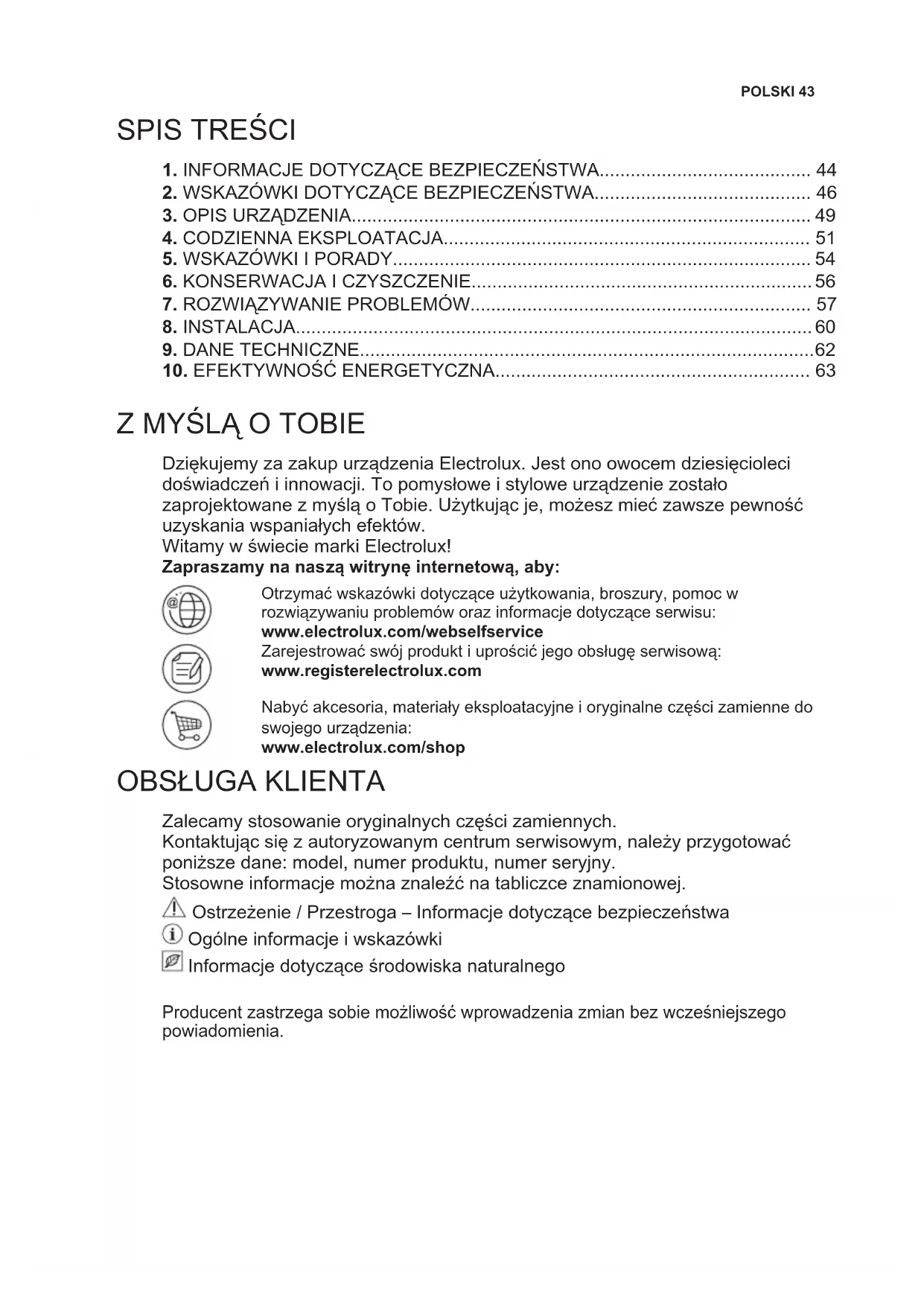

Dziękujemy za zakup urządzenia Electrolux. Jest ono owocem dziesięcioleci doświadczeń i innowacji. To pomysłowe i stylowe urządzenie zostało zaprojektowane z myślą o Tobie. Użytkując je, możesz mieć zawsze pewność uzyskania wspaniałych efektów. Witamy w świecie marki Electrolux! Zapraszamy na naszą witrynę internetową, aby: Otrzymać wskazówki dotyczące użytkowania, broszury, pomoc w rozwiązywaniu problemów oraz informacje dotyczące serwisu: www.electrolux.com/webselfservice Zarejestrować swój produkt i uprościć jego obsługę serwisową: www.registerelectrolux.com Nabyć akcesoria, materiały eksploatacyjne i oryginalne części zamienne do swojego urządzenia: www.electrolux.com/shop

Zalecamy stosowanie oryginalnych części zamiennych. Kontaktując się z autoryzowanym centrum serwisowym, należy przygotować poniższe dane: model, numer produktu, numer seryjny. Stosowne informacje można znaleźć na tabliczce znamionowej. Ostrzeżenie / Przestroga – Informacje dotyczące bezpieczeństwa Ogólne informacje i wskazówki Informacje dotyczące środowiska naturalnego Producent zastrzega sobie możliwość wprowadzenia zmian bez wcześniejszego powiadomienia.

POLSKI 431. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed przystąpieniem do instalacji i rozpoczęciem eksploatacji urządzenia należy uważnie zapoznać się z załączoną instrukcją obsługi. Producent nie odpowiada za obrażenia ciała ani szkody spowodowane nieprawidłową instalacją lub eksploatacją urządzenia. Należy zachować instrukcję obsługi w bezpiecznym i łatwo dostępnym miejscu do wykorzystania w przyszłości.

1.1 Bezpieczeństwo dzieci i osób o ograniczonych

zdolnościach ruchowych, sensorycznych lub umysłowych

• Urządzenie mogą obsługiwać dzieci po ukończeniu ósmego roku życia oraz osoby o ograniczonych zdolnościach fizycznych, sensorycznych lub umysłowych, a także nieposiadające odpowiedniej wiedzy lub doświadczenia, jeśli będą one nadzorowane lub zostaną poinstruowane w zakresie bezpiecznego korzystania z urządzenia i będą świadome związanych z tym zagrożeń.

• Nie pozwalać dzieciom bawić się urządzeniem.

• Przechowywać opakowanie w miejscu niedostępnym dla dzieci lub pozbyć się go w odpowiedni sposób.

• Dzieciom i zwierzętom nie wolno zbliżać się do pracującego lub stygnącego urządzenia. Łatwo dostępne elementy urządzenia mocno się nagrzewają.

• Jeśli urządzenie wyposażono w blokadę uruchomienia, zaleca się jej włączenie.

• Dzieciom nie wolno zajmować się czyszczeniem ani konserwacją urządzenia bez odpowiedniego nadzoru.

• Dzieciom w wieku do 3 lat nie wolno zbliżać się do urządzenia podczas jego pracy. www.electrolux.com441.2 Ogólne zasady bezpieczeństwa

• OSTRZEŻENIE: Urządzenie oraz jego nieosłonięte elementy nagrzewają się podczas pracy do wysokiej temperatury. Należy zachować ostrożność, aby uniknąć kontaktu z elementami grzejnymi. Dzieci poniżej 8 roku życia nie powinny znajdować się w pobliżu urządzenia, jeśli nie są pod stałym nadzorem.

• Nie sterować urządzeniem za pomocą zewnętrznego programatora czasowego ani niezależnego układu zdalnego sterowania.

• OSTRZEŻENIE: Pozostawienie bez nadzoru potraw zawierających tłuszcz lub olej na włączonej płycie grzejnej może być przyczyną pożaru.

• NIE gasić pożaru wodą – należy wyłączyć urządzenie, a następnie przykryć płomień pokrywą lub kocem gaśniczym.

• UWAGA: Gotowanie powinno odbywać się pod nadzorem. Należy zapewnić stały nadzór nad krótkim gotowaniem.

• OSTRZEŻENIE: Niebezpieczeństwo pożaru: Nie przechowywać żadnych przedmiotów na powierzchni gotowania.

• Na powierzchni płyty grzejnej nie wolno kłaść przedmiotów metalowych, jak sztućce lub pokrywki do garnków, ponieważ mogą one bardzo się rozgrzać.

• Nie czyścić urządzenia za pomocą myjek parowych.

• Po zakończeniu gotowania należy wyłączyć pole grzejne za pomocą elementu sterującego. Nie polegać na działaniu układu wykrywania obecności naczyń.

• Jeśli na powierzchni szkła ceramicznego lub powierzchni szklanej pojawią się pęknięcia, należy wyłączyć urządzenie, aby uniknąć zagrożenia porażeniem prądem elektrycznym.

• Jeśli przewód zasilający jest uszkodzony, ze względów bezpieczeństwa musi go wymienić producent, autoryzowany serwis lub inna wykwalifikowana osoba. POLSKI 45• OSTRZEŻENIE: Używać wyłącznie osłon do płyty grzejnej wyprodukowanych przez producenta urządzenia lub określonych w instrukcji przez producenta urządzenia jako odpowiednich, lub dostarczonych z urządzeniem. Użycie nieodpowiednich osłon może skutkować wypadkiem.

OSTRZEŻENIE! Urządzenie może zainstalować wyłącznie wykwalifikowana osoba.

• Usunąć wszystkie elementy opakowania.

• Nie instalować ani nie używać uszkodzonego urządzenia.

• Należy postępować zgodnie z instrukcją instalacji dołączoną do urządzenia.

• Zachować minimalne odstępy od innych urządzeń i mebli.

• Zachować ostrożność podczas przenoszenia urządzenia, ponieważ jest ono ciężkie. Należy zawsze stosować rękawice ochronne i mieć na stopach pełne obuwie.

• Po przycięciu zabezpieczyć krawędzie blatu przed wilgocią za pomocą odpowiedniego uszczelniacza.

• Zabezpieczyć spód urządzenia przed dostępem pary i wilgoci.

• Nie instalować urządzenia przy drzwiach ani pod oknem. Zapobiegnie to możliwości strącenia gorącego naczynia z urządzenia przy otwieraniu okna lub drzwi.

• Instalując urządzenie nad szufladami, należy zapewnić wystarczająco dużo miejsca między dolną częścią urządzenia a górną szufladą, aby umożliwić prawidłowy obieg powietrza.

• Spód urządzenia może się mocno nagrzewać. Pod urządzeniem należy zamontować niepalną płytę, uniemożliwiającą dostęp do urządzenia od spodu.

• Pozostawić 2 mm przestrzeni wentylacyjnej między blatem roboczym a przednią częścią zamontowanego pod nim urządzenia. Gwarancja nie obejmuje uszkodzeń spowodowanych brakiem odpowiedniej przestrzeni wentylacyjnej.

2.2 Podłączenie do sieci

elektrycznej OSTRZEŻENIE! Występuje zagrożenie pożarem i porażeniem prądem elektrycznym.

• Wszystkie połączenia elektryczne powinien wykonać wykwalifikowany elektryk.

• Urządzenie musi być uziemione.

• Przed wykonaniem jakiejkolwiek czynności upewnić się, że urządzenie jest odłączone od zasilania.

• Należy upewnić się, że informacje o podłączeniu elektrycznym podane na tabliczce znamionowej są zgodne z parametrami instalacji zasilającej. W przeciwnym razie należy skontaktować się z elektrykiem.

• Upewnić się, że urządzenie jest prawidłowo zainstalowane. Luźny lub niewłaściwy przewód zasilający bądź wtyczka (jeśli dotyczy) może być przyczyną przegrzania styków.

• Użyć odpowiedniego przewodu zasilającego.

• Nie dopuszczać do splątania przewodów elektrycznych.

• Upewnić się, że zostało zainstalowane zabezpieczenie przed porażeniem prądem. www.electrolux.com46• Przewód zasilający należy przymocować obejmą w celu jego mechanicznego odciążenia.

• Podczas podłączania urządzenia do gniazda sieciowego upewnić się, że przewód zasilający lub jego wtyczka (jeśli dotyczy) nie będzie dotykać rozgrzanych elementów urządzenia lub naczyń

• Nie stosować rozgałęźników ani przedłużaczy.

• Należy uważać, aby nie uszkodzić wtyczki (jeśli dotyczy) ani przewodu zasilającego. Wymianę uszkodzonego przewodu zasilającego należy zlecić autoryzowanemu centrum serwisowemu lub wykwalifikowanemu elektrykowi.

• Zarówno dla elementów znajdujących się pod napięciem, jak i zaizolowanych części, zabezpieczenie przed porażeniem prądem należy zamocować w taki sposób, aby nie można go było odłączyć bez użycia narzędzi.

• Podłączyć wtyczkę do gniazda elektrycznego dopiero po zakończeniu instalacji. Należy zadbać o to, aby w zainstalowanym urządzeniu wtyczka przewodu zasilającego była łatwo dostępna.

• Jeśli gniazdo elektryczne jest obluzowane, nie wolno podłączać do niego wtyczki.

• Odłączając urządzenie, nie ciągnąć za przewód zasilający. Należy zawsze ciągnąć za wtyczkę sieciową.

• Konieczne jest zastosowanie odpowiednich wyłączników obwodu zasilania: wyłączniki automatyczne, bezpieczniki topikowe (typu wykręcanego – wyjmowane z oprawki), wyłączniki różnicowo- prądowe (RCD) oraz styczniki.

• W instalacji elektrycznej należy zastosować wyłącznik obwodu umożliwiający odłączenie urządzenia od zasilania na wszystkich biegunach. Wyłącznik obwodu musi mieć rozwarcie styków wynoszące minimum 3 mm.

OSTRZEŻENIE! Zagrożenie odniesieniem obrażeń ciała, oparzeniem, porażeniem prądem.

• Przed pierwszym użyciem urządzenia należy usunąć z niego wszystkie elementy opakowania, etykiety i folię ochronną (jeśli dotyczy).

• Urządzenia należy używać w warunkach domowych.

• Nie zmieniać parametrów technicznych urządzenia.

• Należy upewnić się, że otwory wentylacyjne są drożne.

• Nie pozostawiać włączonego urządzenia bez nadzoru.

• Po każdym użyciu wyłączyć pole grzejne.

• Nie polegać na działaniu układu wykrywania obecności naczyń.

• Nie kłaść sztućców ani pokrywek naczyń na polach grzejnych. Mogą one stać się gorące.

• Nie obsługiwać urządzenia mokrymi rękami lub jeśli ma ono kontakt z wodą.

• Nie używać urządzenia jako powierzchni roboczej ani miejsca do przechowywania przedmiotów.

• Jeśli na powierzchni urządzenia pojawią się pęknięcia, należy natychmiast odłączyć je od zasilania. Pozwoli to uniknąć zagrożenia porażeniem prądem elektrycznym.

• Gdy urządzenie jest włączone, użytkownicy z wszczepionym rozrusznikiem serca nie powinni zbliżać się do indukcyjnych pól grzejnych na odległość mniejszą niż 30 cm.

• Podczas wkładania żywności do gorącego oleju może on pryskać. OSTRZEŻENIE! Zagrożenie pożarem i wybuchem

• Pod wpływem wysokiej temperatury tłuszcze i olej mogą uwalniać łatwopalne opary. Podczas podgrzewania tłuszczów i oleju nie wolno zbliżać do nich źródeł ognia ani rozgrzanych przedmiotów. POLSKI 47• Opary uwalniane przez gorący olej mogą ulec samoczynnemu zapłonowi.

• Zużyty olej zawierający pozostałości produktów spożywczych ma niższą temperaturę zapłonu niż świeży olej.

• Nie umieszczać w urządzeniu, na nim ani w jego pobliżu łatwopalnych substancji ani przedmiotów nasączonych łatwopalnymi substancjami. OSTRZEŻENIE! Występuje zagrożenie uszkodzenia urządzenia.

• Nie stawiać gorących naczyń na panelu sterowania.

• Nie stawiać gorących naczyń na szklanej powierzchni płyty grzejnej.

• Nie dopuszczać do wygotowania się potraw.

• Nie dopuszczać do upadku naczyń lub innych przedmiotów na powierzchnię urządzenia. Może to spowodować jej uszkodzenie.

• Nie włączać pól grzejnych bez naczyń ani z pustymi naczyniami.

• Nie kłaść na urządzeniu folii aluminiowej.

• Naczynia żeliwne, aluminiowe lub ze zniszczonym spodem mogą spowodować zarysowanie szkła lub szkła ceramicznego. Dlatego nie należy przesuwać ich po powierzchni gotowania.

• Urządzenie jest przeznaczone wyłącznie do przyrządzania potraw. Nie wolno go używać do innych celów, takich jak np. ogrzewanie pomieszczeń.

2.4 Konserwacja i czyszczenie

• Aby zapobiec uszkodzeniu powierzchni urządzenia, należy regularnie ją czyścić.

• Przed rozpoczęciem czyszczenia urządzenia należy je wyłączyć i zaczekać, aż ostygnie.

• Przed przystąpieniem do konserwacji urządzenia należy odłączyć je od zasilania.

• Urządzenia nie wolno czyścić wodą pod ciśnieniem ani parą wodną.

• Czyścić urządzenie za pomocą wilgotnej szmatki. Stosować wyłącznie obojętne środki czyszczące. Nie używać żadnych produktów ściernych, myjek do szorowania, rozpuszczalników ani metalowych przedmiotów.

OSTRZEŻENIE! Występuje zagrożenie odniesieniem obrażeń ciała lub uduszeniem.

• Aby dowiedzieć się, jak prawidłowo utylizować urządzenie, należy skontaktować się z lokalnymi władzami.

• Odłączyć urządzenie od źródła zasilania.

• Odciąć przewód zasilający blisko urządzenia i oddać do utylizacji.

• Należy skontaktować się z autoryzowanym punktem serwisowym, który naprawi urządzenie.

• Należy stosować wyłącznie oryginalne części zamienne. www.electrolux.com483. OPIS URZĄDZENIA

3.1 Układ powierzchni gotowania

Indukcyjne pole grzejne

3.2 Układ panelu sterowania

Aby wyświetlić panel sterowania, należy włączyć urządzenie za pomocą . Urządzenie obsługuje się, dotykając pól czujników. Wyświetlacz, wskaźniki i sygnały dźwiękowe informują użytkownika o włączonych funkcjach. Pole czuj‐ nika Funkcja Uwagi

WŁ./WYŁ. Włączanie i wyłączanie płyty grzejnej.

Bridge Włączanie i wyłączanie funkcji.

- Wskazanie ustawienia mocy grzania i zegara Pokazuje ustawienie mocy grzania oraz czas w minutach.

CountUp Timer Informuje o działaniu funkcji. POLSKI 49Pole czuj‐ nika Funkcja Uwagi

- Ustawianie funkcji zegara.

- Przedłużanie lub skracanie czasu.

Funkcja Power Włączanie i wyłączanie funkcji.

- Pasek regulacji Ustawianie mocy grzania.

Blokada / Blokada uru‐ chomienia Blokowanie/odblokowanie panelu stero‐ wania.

STOP+GO Włączanie i wyłączanie funkcji.

3.3 Wskazania ustawień mocy grzania

Wyświetlacz Opis Pole grzejne jest wyłączone.

Pole grzejne jest włączone. Włączona jest funkcja STOP+GO. Włączona jest funkcja Automatyczne podgrzewanie. Działa funkcja Funkcja Power. + cyfra Nieprawidłowe działanie.

OptiHeat Control (3-stopniowy wskaźnik ciepła resztkowego): go‐ towanie / podtrzymywanie temperatury / ciepło resztkowe. Włączona jest funkcja Blokada/Blokada uruchomienia. Na polu grzejnym umieszczono nieodpowiednie lub zbyt małe naczynie bądź nie umieszczono na nim żadnego naczynia. Włączona jest funkcja Samoczynne wyłączenie. www.electrolux.com503.4 OptiHeat Control (3- stopniowy wskaźnik ciepła resztkowego) OSTRZEŻENIE! / / Występuje zagrożenie poparzenia ciepłem resztkowym. Wskaźnik pokazuje poziom ciepła resztkowego. Indukcyjne pola grzejne wytwarzają ciepło potrzebne do gotowania potraw bezpośrednio w dnie naczyń. Powierzchnia ceramiczna jest nagrzewana przez ciepło pochodzące z naczyń.

4. CODZIENNA EKSPLOATACJA

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

4.1 Włączanie i wyłączanie

Dotknąć na 1 sekundę, aby włączyć lub wyłączyć płytę grzejną. Panel sterowania wyświetla się po włączeniu płyty grzejnej i gaśnie po jej wyłączeniu. Gdy urządzenie jest wyłączone, widoczne jest tylko pole czujnika

4.2 Samoczynne wyłączenie

Funkcja ta powoduje samoczynne wyłączenie płyty grzejnej, gdy:

• wszystkie pola grzejne są wyłączone,

• po włączeniu płyty grzejnej nie zostanie ustawiona moc grzania,

• panel sterowania został zalany lub od ponad 10 sekund znajduje się na nim przedmiot (garnek, ściereczka itp). Rozlegnie się sygnał dźwiękowy i urządzenie wyłączy się. Należy usunąć przedmiot lub wyczyścić panel sterowania.

• płyta ulega nadmiernemu rozgrzaniu (np. gdy wygotowała się zawartość naczynia). Przed ponownym użyciem płyty grzejnej odczekać, aż pole grzejne ostygnie.

• użyto nieodpowiedniego naczynia. Wyświetla się symbol i po upływie 2 minut pole grzejne wyłącza się samoczynnie.

• nie wyłączono pola grzejnego lub nie zmieniono mocy grzania. Po pewnym czasie wyświetla się i urządzenie wyłącza się. Zależność między ustawieniem mocy grzania a czasem, po jakim wyłącza się płyta grzejna: Ustawienie mocy grzania Płyta grzejna wy‐ łącza się po , 1 - 3 6 godz.

4.3 Ustawianie mocy grzania

Aby wybrać lub zmienić ustawienie mocy grzania: Dotknąć paska regulacji w miejscu odpowiadającym wybranej mocy grzania lub przesunąć palec wzdłuż paska regulacji w miejsce odpowiadające wybranej mocy grzania. POLSKI 514.4 Używanie pól grzejnych Ustawić naczynie na krzyżyku/kwadracie znajdującym się na polu grzejnym, które ma być użyte do gotowania. Zakryć cały krzyżyk/kwadrat. Indukcyjne pola grzejne dostosowują się automatycznie do wielkości dna naczyń. Można stosować duże naczynia, ustawiając je jednocześnie na dwóch polach grzejnych.

Funkcja działa, gdy naczynie zakrywa środki obu pól grzejnych. Funkcja ta łączy dwa pola grzejne, które działają jak jedno pole grzejne. Najpierw należy ustawić moc grzania jednego z pól grzejnych. Aby włączyć funkcję dla pól grzejnych po lewej/prawej stronie: dotknąć

. Aby ustawić lub zmienić ustawienie mocy grzania, należy dotknąć jednego z czujników sterowania po lewej/prawej stronie. Aby wyłączyć funkcję: dotknąć

Pola grzejne będą działać niezależnie od siebie. Gdy korzysta się tylko z jednego pola grzejnego z pary pól grzejnych, zaleca się korzystać z tylnego pola grzejnego. Także w przypadku gotowania w dużym naczyniu zaleca się postawienie go obok tylnego pola grzejnego.

podgrzewanie Włączenie tej funkcji pozwala w krótszym czasie uzyskać żądaną moc grzania. Gdy funkcja jest włączona, pole grzejne pracuje na początku z największą mocą grzania, a następnie przełącza się na żądaną moc grzania. Aby możliwe było włączenie tej funkcji, pole grzejne musi być zimne. Aby włączyć funkcję dla pola grzejnego: dotknąć (włączy się ). Szybko dotknąć żądanego ustawienia mocy grzania. Po upływie pięciu sekund wyświetli się . Aby wyłączyć funkcję: zmienić ustawienie mocy grzania.

Funkcja ta zapewnia indukcyjnym polom grzejnym dodatkową moc. Funkcję tę można włączyć dla indukcyjnego pola grzejnego tylko przez ograniczony czas. Po upływie tego czasu indukcyjne pole grzejne automatycznie przełącza się na maksymalną moc grzania. Patrz rozdział „Dane techniczne”. Aby włączyć funkcję dla pola grzejnego: dotknąć . Zaświeci się

Aby wyłączyć funkcję: zmienić ustawienie mocy grzania.

Wyłącznik czasowy Funkcja ta służy do określenia czasu pracy pola grzejnego w danym cyklu gotowania. Najpierw należy wybrać moc grzania dla pola grzejnego, a następnie ustawić funkcję. Aby włączyć funkcję lub zmienić czas: dotknąć , a następnie dotknąć lub , aby ustawić czas (00-99 minut). Funkcja uruchomi się automatycznie. Po 3 sekundach na wyświetlaczu pojawi się moc grzania pola grzejnego. Aby wyświetlić pozostały czas: dotknąć symbol dla danego pola grzejnego. Wyświetlacz wyświetli pozostały czas. Aby wyłączyć funkcję: dotknąć , a następnie . Wartość pozostałego czasu zmniejszy się do 00. www.electrolux.com52CountUp Timer (Stoper) Funkcja ta służy do sprawdzania czasu pracy pola grzejnego. Aby włączyć funkcję: dotknąć . Na wyświetlaczu pojawi się wskazanie 00. Ponownie dotknąć , aby włączyć funkcję. Gdy funkcja ta jest włączona, wyświetla się . Na wyświetlaczu pojawi się czas działania pola grzejnego. Aby wyłączyć funkcję: wybrać pole grzejne za pomocą , a następnie dotknąć . Na wyświetlaczu zegara pojawi się wskazanie 00, a po upływie 3 sekund pojawi się ustawienie mocy grzania.Symbol zniknie. Minutnik Funkcji tej można używać jako minutnika, gdy płyta grzejna jest włączona, ale nie pracują pola grzejne. Wskazanie mocy grzania: . Aby włączyć funkcję: dotknąć . Dotknąć lub zegara, aby ustawić czas. Gdy odliczanie czasu dobiegnie końca, rozlegnie się sygnał dźwiękowy i zacznie migać wskazanie 00. Aby wyciszyć sygnał dźwiękowy: dotknąć . Funkcja nie ma wpływu na działanie pól grzejnych.

Funkcja ta służy do przestawiania wszystkich włączonych pól grzejnych na najniższą moc grzania. Gdy działa ta funkcja, nie można zmienić ustawienia mocy grzania. Funkcja nie blokuje funkcji zegara. Aby włączyć funkcję: dotknąć . Zaświeci się . Aby wyłączyć funkcję: dotknąć . Włączy się poprzednie ustawienie mocy grzania.

Gdy włączone są pola grzejne można zablokować panel sterowania. Zapobiega to przypadkowej zmianie ustawienia mocy grzania. Najpierw należy ustawić moc grzania. Aby włączyć funkcję: dotknąć . Na 4 sekundy zaświeci się .Zegar pozostanie włączony. Aby wyłączyć funkcję: dotknąć . Włączy się poprzednie ustawienie mocy grzania. Wyłączenie płyty grzejnej powoduje również wyłączenie tej funkcji.

4.11 Blokada uruchomienia

Funkcja ta zapobiega przypadkowemu uruchomieniu płyty grzejnej. Aby włączyć funkcję: włączyć płytę grzejną za pomocą . Nie ustawiać mocy grzania. Dotknąć przez 4 sekundy. Zaświeci się . Wyłączyć płytę grzejną za pomocą . Aby wyłączyć funkcję: włączyć płytę grzejną za pomocą . Nie ustawiać mocy grzania. Dotknąć przez 4 sekundy. Zaświeci się . Wyłączyć płytę grzejną za pomocą

Aby tymczasowo wyłączyć funkcję na czas jednego cyklu gotowania: włączyć płytę grzejną za pomocą

Zaświeci się . Dotknąć przez 4 sekundy. W ciągu 10 sekund ustawić moc grzania. Teraz można używać płyty grzejnej. Po wyłączeniu płyty grzejnej za pomocą funkcja będzie ponownie aktywna. POLSKI 534.12 OffSound Control (Wyłączanie i włączanie dźwięków) Wyłączyć płytę grzejną. Dotknąć przez 3 sekundy. Wyświetlacz włączy się i wyłączy. Dotknąć na 3 sekundy. Wyświetli się lub . Dotknąć zegara, aby wybrać jedno z następujących ustawień:

– sygnały dźwiękowe są wyłączone

• – sygnały dźwiękowe są włączone Aby potwierdzić wybór, należy zaczekać, aż urządzenie wyłączy się automatycznie. Gdy dla funkcji wybrane jest ustawienie , dźwięki będą emitowane tylko gdy:

• po zakończeniu odliczania przez funkcję Minutnik

• po zakończeniu odliczania przez funkcję Wyłącznik czasowy

• na panelu sterowania zostanie położony jakiś przedmiot.

4.13 Funkcja Zarządzanie

• Pola grzejne są pogrupowane zgodnie z umiejscowieniem i liczbą faz podłączonych do płyty grzejnej. Patrz rysunek.

• Maksymalne obciążenie każdej fazy wynosi 3700 W.

• Funkcja rozdziela moc między pola grzejne podłączone do tej samej fazy.

• Funkcja włącza się, gdy łączna moc pól grzejnych podłączonych do jednej fazy przekracza 3700 W.

• Funkcja zmniejsza moc pozostałych pól grzejnych podłączonych do tej samej fazy.

• Wskazanie dla pól o zmniejszonej mocy grzania zmienia się w zakresie dwóch poziomów.

5. WSKAZÓWKI I PORADY

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

Silne pole elektromagnetyczne generowane przez indukcyjne pole grzejne nagrzewa naczynie w bardzo krótkim czasie. Do gotowania na indukcyjnych polach grzejnych należy używać wyłącznie odpowiednich naczyń. Materiał, z którego wykonane są naczynia

• odpowiedni: żeliwo, stal, stal emaliowana, stal nierdzewna, dno wielowarstwowe (odpowiednio oznaczone przez producenta).

• nieodpowiedni: aluminium, miedź, mosiądz, szkło, ceramika, porcelana. Naczynie nadaje się do gotowania na płycie indukcyjnej, jeśli: www.electrolux.com54• można szybko zagotować niewielką ilości wody w naczyniu postawionym na polu grzejnym ustawionym na maksymalną moc;

• magnes przywiera do dna naczynia. Dno naczynia powinno być możliwie jak najgrubsze i płaskie. Wymiary naczyń Indukcyjne pola grzejne w pewnym stopniu dopasowują się automatycznie do średnicy dna naczyń. Sprawność pola grzejnego zależy od średnicy dna naczynia. Naczynie o średnicy dna mniejszej niż minimalna pochłania tylko część energii generowanej przez pole grzejne. Patrz rozdział „Dane techniczne”.

5.2 Odgłosy podczas pracy

• odgłos trzaskania: naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).

• gwizd: pole grzejne ustawione jest na wysoką moc grzania, a naczynie jest wykonane z różnych materiałów (konstrukcja wielowarstwowa).

• odgłos brzęczenia: ustawiono wysoką moc grzania.

• odgłos klikania: odbywa się przełączanie obwodów elektrycznych.

• odgłos syczenia, brzęczenia: uruchomiony jest wentylator. Odgłosy te są normalnym zjawiskiem i nie świadczą o usterce urządzenia.

5.3 Öko Timer (Zegar eko)

Aby oszczędzać energię, grzałka pola grzejnego wyłącza się zanim zabrzmi sygnał wyłącznika czasowego. Różnica w czasie pracy urządzenia zależy od ustawionego poziomu mocy grzania oraz czasu gotowania.

5.4 Przykłady zastosowania w

gotowaniu Zależność między ustawieniem mocy grzania a poborem mocy przez pole grzejne nie jest liniowa. Zwiększenie mocy grzania nie powoduje proporcjonalnego zwiększenia poboru mocy przez pole grzejne. Przy ustawieniu średniej mocy grzania pole grzejne wykorzystuje mniej niż połowę swojej mocy. Dane przedstawione w tabeli mają wyłącznie charakter orientacyjny. Ustawienie mocy grza‐ nia Zastosowanie: Czas (min) Wskazówki

Podtrzymywanie temperatury ugotowanych potraw. zależ‐ nie od potrzeb Przykryć naczynie.

1 - 3 Sos holenderski, roztapianie:

masła, czekolady, żelatyny.

5 - 25 Mieszać od czasu do czasu.

1 - 3 Ścinanie: puszystych omle‐

tów, smażonych jajek.

10 - 40 Gotować pod przykryciem.

3 - 5 Gotowanie ryżu lub potraw

mlecznych, podgrzewanie gotowych potraw.

25 - 50 Wlać przynajmniej dwukrot‐

nie więcej płynu niż ryżu; po‐ trawy mleczne mieszać od czasu do czasu. POLSKI 55Ustawienie mocy grza‐ nia Zastosowanie: Czas (min) Wskazówki

5 - 7 Gotowanie na parze warzyw,

20 - 45 Dodać kilka łyżek wody.

7 - 9 Gotowanie ziemniaków na

20 - 60 Użyć maksymalnie ¼ l wody

na 750 g ziemniaków.

7 - 9 Gotowanie większej ilości

składników, potraw duszo‐ nych i zup.

Do 3 litrów wody + składniki.

9 - 12 Delikatne smażenie: eska‐

lopków, cordon bleu z cielę‐ ciny, kotletów, bryzoli, kiełba‐ sek, wątróbki, zasmażek, ja‐ jek, naleśników, pączków. zależ‐ nie od potrzeb Obrócić po upływie połowy czasu.

12 - 13 Intensywne smażenie np.

placków ziemniaczanych, polędwicy, steków.

5 - 15 Obrócić po upływie połowy

czasu. 14 Gotowanie wody, gotowanie makaronu, obsmażanie mięsa (gulasz, mięso duszone w sosie własnym), smażenie frytek. Gotowanie dużej ilości wody. Funkcja Power jest włączona.

6. KONSERWACJA I CZYSZCZENIE

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

6.1 Informacje ogólne

• Czyścić płytę grzejną po każdym użyciu.

• Należy zawsze używać naczyń z czystym dnem.

• Zarysowania lub ciemne plamy na powierzchni nie mają wpływu na działanie płyty grzejnej.

• Stosować odpowiednie środki przeznaczone do czyszczenia powierzchni płyty grzejnej.

• Używać specjalnego skrobaka do szkła.

6.2 Czyszczenie płyty grzejnej

• Usuwać natychmiast: stopiony plastik, folię, cukier oraz zabrudzenia z potraw zawierających cukier. W przeciwnym razie zabrudzenia mogą spowodować uszkodzenie płyty grzejnej. Uważać, aby się nie oparzyć. Przyłożyć specjalny skrobak pod ostrym kątem do szklanej powierzchni i przesuwać po niej ostrzem.

• Usunąć, gdy płyta grzejna wystarczająco ostygnie: ślady osadu kamienia i wody, plamy tłuszczu, metaliczne odbarwienia. Przetrzeć płytę grzejną wilgotną szmatką z dodatkiem delikatnego detergentu. Po wyczyszczeniu wytrzeć płytę grzejną do sucha miękką szmatką.

• Usuwanie metalicznych, połyskliwych przebarwień: użyć wodnego roztworu octu i wyczyścić szklaną powierzchnię wilgotną szmatką. www.electrolux.com567. ROZWIĄZYWANIE PROBLEMÓW OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

Problem Prawdopodobna przyc‐ zyna Środek zaradczy Nie można uruchomić płyty grzejnej ani nią sterować. Płyty grzejnej nie podłąc‐ zono do zasilania lub pod‐ łączono nieprawidłowo. Sprawdzić, czy płyta grzej‐ na jest prawidłowo podłąc‐ zona do zasilania. Patrz schemat połączeń. Zadziałał bezpiecznik. Sprawdzić, czy przyczyną nieprawidłowego działania jest bezpiecznik. Jeżeli na‐ dal będzie dochodzić do wyzwalania bezpiecznika, należy skontaktować się z wykwalifikowanym elektry‐ kiem. Ponownie uruchomić płytę grzejną i w ciągu maksy‐ malnie 10 sekund ustawić moc grzania. Dotknięto równocześnie dwóch lub więcej pól czuj‐ ników. Dotknąć tylko jednego pola czujnika. Włączono funkcję STOP +GO. Patrz rozdział „Codzienna eksploatacja”. Na panelu sterowania znajdują się plamy tłuszczu lub woda. Wyczyścić panel sterowa‐ nia. Rozlegnie się sygnał dźwiękowy i płyta grzejna wyłączy się. Gdy płyta grzejna jest wy‐ łączona, rozlega się sygnał dźwiękowy. Zakryto jedno lub więcej pól czujników. Usunąć przedmiot z pól czujników. Płyta grzejna wyłącza się. Położono przedmiot na po‐ lu czujnika . Zdjąć przedmiot z pola czujnika. POLSKI 57Problem Prawdopodobna przyc‐ zyna Środek zaradczy Wskaźnik ciepła resztko‐ wego nie włącza się. Pole grzejne nie jest gor‐ ące, ponieważ działało zbyt krótko. Jeśli pole działało wystarc‐ zająco długo, aby było gor‐ ące, należy skontaktować się z autoryzowanym punk‐ tem serwisowym. Nie działa funkcja automa‐ tycznego podgrzewania. Pole jest gorące. Należy zaczekać, aż pole ostygnie. Ustawiono maksymalną moc grzania. Maksymalna moc grzania jest równa mocy urucha‐ mianej funkcji. Moc grzania przełącza się między dwoma poziomami. Włączono funkcję zarząd‐ zania energią. Patrz rozdział „Codzienna eksploatacja”. Pola czujników nagrzewają się. Naczynie jest zbyt duże lub ustawione zbyt blisko elementów sterowania. Jeśli to możliwe, duże nac‐ zynia należy ustawiać na tylnych polach. Brak sygnałów dźwięko‐ wych podczas dotykania pól czujników na panelu. Sygnały dźwiękowe są wy‐ łączone. Włączyć sygnały dźwię‐ kowe. Patrz rozdział „Codzienna eksploatacja”. Wyświetla się . Włączono funkcję samoc‐ zynnego wyłączenia. Wyłączyć płytę grzejną i włączyć ją ponownie. Wyświetla się . Włączono funkcję blokady uruchomienia lub blokady. Patrz rozdział „Codzienna eksploatacja”. Wyświetla się . Brak naczynia na polu grzejnym. Postawić naczynie na polu grzejnym. Użyto nieodpowiedniego naczynia. Użyć odpowiedniego nac‐ zynia. Patrz rozdział „Wskazówki i porady”. Średnica dna naczynia jest za mała w stosunku do po‐ la grzejnego. Stosować naczynia o od‐ powiednich wymiarach. Patrz rozdział „Dane tech‐ niczne”. Naczynie nie zakrywa krzy‐ żyka/kwadratu. Zakryć cały krzyżyk/ kwadrat. www.electrolux.com58Problem Prawdopodobna przyc‐ zyna Środek zaradczy Wyświetla się oraz licz‐ ba. W płycie grzejnej wystąpiła usterka. Odłączyć płytę grzejną od zasilania na pewien czas. Odłączyć bezpiecznik w domowej instalacji elek‐ trycznej. Podłączyć ponow‐ nie. Jeżeli wskazanie pojawi się ponownie, nale‐ ży skontaktować się z au‐ toryzowanym punktem ser‐ wisowym. Wyświetla się . Podłączenie do sieci elek‐ trycznej jest nieprawi‐ dłowe. Napięcie zasilania jest poza zakresem. Skontaktować się z wyk‐ walifikowanym elektrykiem, który sprawdzi instalację. Wyświetla się . Płyta grzejna wykryła błąd, ponieważ wygotowała się zawartość naczynia. Nas‐ tąpiło samoczynne wyłąc‐ zenie oraz działa zabez‐ pieczenie przed przegrza‐ niem pól grzejnych. Wyłączyć płytę grzejną. Zdjąć gorące naczynie. Po upływie około 30 sekund ponownie włączyć pole grzejne. Jeśli powodem by‐ ło naczynie, komunikat o błędzie zniknie. Wskaźnik ciepła resztkowego nadal może być włączony. Nale‐ ży zaczekać, aż naczynie ostygnie. Sprawdzić, czy naczynie jest przeznac‐ zone do płyty grzejnej. Patrz rozdział „Wskazówki i porady”. Wyświetla się . Wentylator chłodzący za‐ blokował się. Sprawdzić, czy jakiś przed‐ miot blokuje wentylator chłodzący. Jeżeli wskaza‐ nie pojawi się ponow‐ nie, należy skontaktować się z autoryzowanym punk‐ tem serwisowym. Wyświetla się . Podłączenie do sieci elek‐ trycznej jest nieprawi‐ dłowe. Płytę grzejną pod‐ łączono tylko do jednej fa‐ zy. Skontaktować się z wyk‐ walifikowanym elektrykiem, który sprawdzi instalację. Patrz schemat połączeń.

7.2 Jeśli nie można znaleźć

rozwiązania... Jeżeli rozwiązanie problemu we własnym zakresie nie jest możliwe, należy skontaktować się ze sprzedawcą lub autoryzowanym punktem serwisowym. Należy podać dane z tabliczki znamionowej. Należy również podać składający się z trzech znaków kod szkła POLSKI 59ceramicznego (umieszczony w rogu szklanej powierzchni) oraz wyświetlany komunikat o błędzie. Należy upewnić się, że płyta grzejna była użytkowana prawidłowo. W przeciwnym razie interwencja pracownika serwisu lub sprzedawcy może być płatna nawet w okresie gwarancyjnym. Informacje dotyczące obsługi klienta oraz warunków gwarancji znajdują się w broszurze gwarancyjnej.

OSTRZEŻENIE! Patrz rozdział dotyczący bezpieczeństwa.

8.1 Przed instalacją

Przed przystąpieniem do instalacji płyty grzejnej należy zapisać poniższe informacje umieszczone na tabliczce znamionowej. Tabliczka znamionowa znajduje się w dolnej części płyty grzejnej. Numer seryjny ...........................

8.2 Płyty grzejne do zabudowy

Płyt grzejnych do zabudowy wolno używać dopiero po ich zamontowaniu w odpowiednich szafkach lub blatach roboczych spełniających wymogi stosownych norm.

8.3 Przewód zasilający

• W zestawie z płytą grzejną znajduje się przewód zasilający.

• W celu wymiany uszkodzonego przewodu należy użyć następującego przewodu zasilającego (lub przewodu o lepszych parametrach): H05V2V2-F T min 90°C. W tym celu należy skontaktować się z miejscowym punktem serwisowym.

POLSKI 618.5 Kaseta ochronna Po zamontowaniu kasety ochronnej (wyposażenie dodatkowe), nie ma konieczności pozostawienia 2 mm przestrzeni wentylacyjnej z przodu, jak i montażu przegrody zabezpieczającej bezpośrednio pod płytą grzejną. Wyposażenie dodatkowe w postaci kasety ochronnej może być niedostępne w niektórych krajach. W celu uzyskania dodatkowych informacji należy skontaktować się z miejscowym dostawcą. W przypadku montażu płyty grzejnej nad piekarnikiem nie można stosować kasety ochronnej.

9.1 Tabliczka znamionowa

Model EHD7740FOK Numer produktu 949 596 425 01 Typ 60 GDD CC AU 220-240 V, 50-60 Hz Moc indukcyjna 7.4 kW Wyprodukowano w Niemczech Nr seryjny ................. 7.4 kW ELECTROLUX

9.2 Parametry pól grzejnych

Pole grzejne Moc znamio‐ nowa (maksy‐ malna moc grzania) [W] Funkcja Pow‐ er [W] Funkcja Pow‐ er maksymal‐ ny czas [min] Średnica nac‐ zynia [mm] Lewe przednie 2300 3200 10 125 - 210 Lewe tylne 2300 3200 10 125 - 210 Prawe przed‐ nie 2300 3200 10 125 - 210 Prawe tylne 2300 3200 10 125 - 210 www.electrolux.com62Wymiary naczyń dla trybu połączonych pól Położe‐ nie po‐ łączo‐ nych pól Minimalna wielkość naczynia [mm] Maksymalna wielkość naczynia [mm] Lewe 160 x 360 200 x 420 Prawe 160 x 360 200 x 420 Moc pól grzejnych może w niewielkim zakresie odbiegać od wartości podanych w tabeli. Zmiany te zależą od wymiarów naczynia oraz materiału, z którego zostało wykonane. W celu uzyskania optymalnych efektów gotowania należy stosować naczynia o średnicy nie większej niż podano w tabeli.

10. EFEKTYWNOŚĆ ENERGETYCZNA

10.1 Informacje o produkcie zgodnie z normą EU 66/2014

Oznaczenie modelu EHD7740FOK Typ płyty grzejnej Płyta grzejna do zabudowy Liczba pól grzejnych 4 Technika grzania Płyta indukcyjna Średnica okrągłych pól grzejnych (Ø) Lewe przednie Lewe tylne Prawe przednie Prawe tylne 21,0 cm 21,0 cm 21,0 cm 21,0 cm Zużycie energii na pole grzejne (EC electric cook‐ ing) Lewe przednie Lewe tylne Prawe przednie Prawe tylne 174,3 Wh/kg 167,5 Wh/kg 189,0 Wh/kg 167,5 Wh/kg Zużycie energii przez płytę grzejną (EC electric hob) 174,5 Wh/kg EN 60350-2 - Household electric cooking appliances - Part 2: Hobs - Methods for measuring performance Parametry elektryczne obszaru gotowania są oznaczane krzyżykami przy odpowiednich polach grzejnych.

10.2 Oszczędzanie energii

Stosowanie się do poniższych wskazówek pozwoli oszczędzać energię podczas codziennej eksploatacji.

• Należy podgrzewać tylko tyle wody, ile jest potrzebne.

• W miarę możliwości należy zawsze przykrywać naczynia pokrywką.

• Przed włączeniem pola grzejnego należy postawić na nim naczynie.

• Mniejsze naczynia należy stawiać na mniejszych polach grzejnych.

• Naczynia należy stawiać bezpośrednio na środku pola grzejnego.

• Ciepło resztkowe można wykorzystać do podtrzymywania ciepła potraw lub roztapiania składników.

POLSKI 6311. OCHRONA ŚRODOWISKA

Materiały oznaczone symbolem należy poddać utylizacji. Opakowanie urządzenia włożyć do odpowiedniego pojemnika w celu przeprowadzenia recyklingu. Należy zadbać o ponowne przetwarzanie odpadów urządzeń elektrycznych i elektronicznych, aby chronić środowisko naturalne oraz ludzkie zdrowie. Nie wolno wyrzucać urządzeń oznaczonych symbolem razem z odpadami domowymi. Należy zwrócić produkt do miejscowego punktu ponownego przetwarzania lub skontaktować się z odpowiednimi władzami miejskimi.
