HL 8101 - Patelnia SEVERIN - Bezpłatna instrukcja obsługi

Typ produktu	Grzejnik nadmuchowy (piecyk)
Marka	Severin
Model	HL 8101
Zasilanie	220-240 V ~ 50 Hz
Maksymalna moc	2000 W
Minimalna moc	1000 W (połowa mocy)
Funkcje	Zimne powietrze, połowa mocy, pełna moc
Termostat	Nie (model HL 8101 bez termostatu)
Zabezpieczenie przed przewróceniem	Tak (wyłącznik bezpieczeństwa wbudowany w podstawę)
Wyłącznik termiczny	Tak
Uchwyt ścienny	Tak (w zestawie)
Nawijanie przewodu	Tak
Materiał obudowy	Plastik
Bezpieczna odległość od ścian	Co najmniej 50 cm
Użytkowanie w łazience	Zachowaj odległość 3 metrów od wody
Czyszczenie	Lekko wilgotna ściereczka, odkurzacz do kratek
Gwarancja	2 lata
Kraj pochodzenia	Niemcy (marka)

Często zadawane pytania - HL 8101 SEVERIN

Jak włączyć grzejnik Severin HL 8101?

Przekręć przełącznik wielopozycyjny na żądaną pozycję: 'I' dla połowy mocy (1000 W), 'II' dla pełnej mocy (2000 W) lub symbol wentylatora dla zimnego powietrza. Pozycja '0' wyłącza urządzenie.

Grzejnik sam się wyłącza, co robić?

Może to być spowodowane wyłącznikiem termicznym bezpieczeństwa. Odłącz urządzenie, pozwól mu ostygnąć przez co najmniej 10 minut, a następnie podłącz je ponownie. Jeśli problem będzie się powtarzał, skontaktuj się z autoryzowanym serwisem.

Czy mogę używać grzejnika w łazience?

Tak, ale zachowaj minimalną odległość 3 metrów między urządzeniem a wszelkimi źródłami wody (wanna, prysznic, umywalka). Nie instaluj go pod gniazdkiem ściennym.

Jak czyścić grzejnik?

Zawsze odłączaj urządzenie i pozwól mu całkowicie ostygnąć. Wyczyść obudowę lekko wilgotną ściereczką. Użyj odkurzacza do usunięcia kurzu z kratek wlotu i wylotu powietrza. Nigdy nie zanurzaj w wodzie.

Dioda kontrolna nie świeci, czy to normalne?

W modelu HL 8101 nie ma diody kontrolnej. Tylko modele HL 8111 i SH 8401 są w nią wyposażone. Jeśli twoje urządzenie to HL 8101, brak diody jest normalny.

Czy mogę zamontować grzejnik na ścianie?

Tak, model HL 8101 jest kompatybilny z montażem ściennym. Użyj dołączonego uchwytu ściennego i specjalnego zacisku do wyłącznika bezpieczeństwa. Wywierć dwa otwory o średnicy 6 mm w odległości 91 mm od siebie i co najmniej 30 cm od podłogi.

Grzejnik nie grzeje wystarczająco, co sprawdzić?

Sprawdź, czy przełącznik jest ustawiony na pozycję 'II' (pełna moc). Upewnij się, że urządzenie nie jest zablokowane, a kratka wylotu powietrza nie jest zatkana. Jeśli problem będzie się powtarzał, wyłącznik termiczny mógł zadziałać; pozwól mu ostygnąć.

Jak używać funkcji oscylacji?

Model HL 8101 nie jest wyposażony w funkcję oscylacji. Tylko model HL 8111 posiada regulację oscylacji na podstawie.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Nie używać urządzenia. Wymiana przewodu musi być wykonana przez autoryzowany serwis, aby uniknąć zagrożenia. Skontaktuj się z działem obsługi klienta Severin.

Czy grzejnik może być używany przez dzieci?

Dzieci poniżej 8 roku życia nie powinny używać urządzenia. Starsze dzieci mogą go używać tylko pod nadzorem i po przeszkoleniu w zakresie bezpiecznego użytkowania.

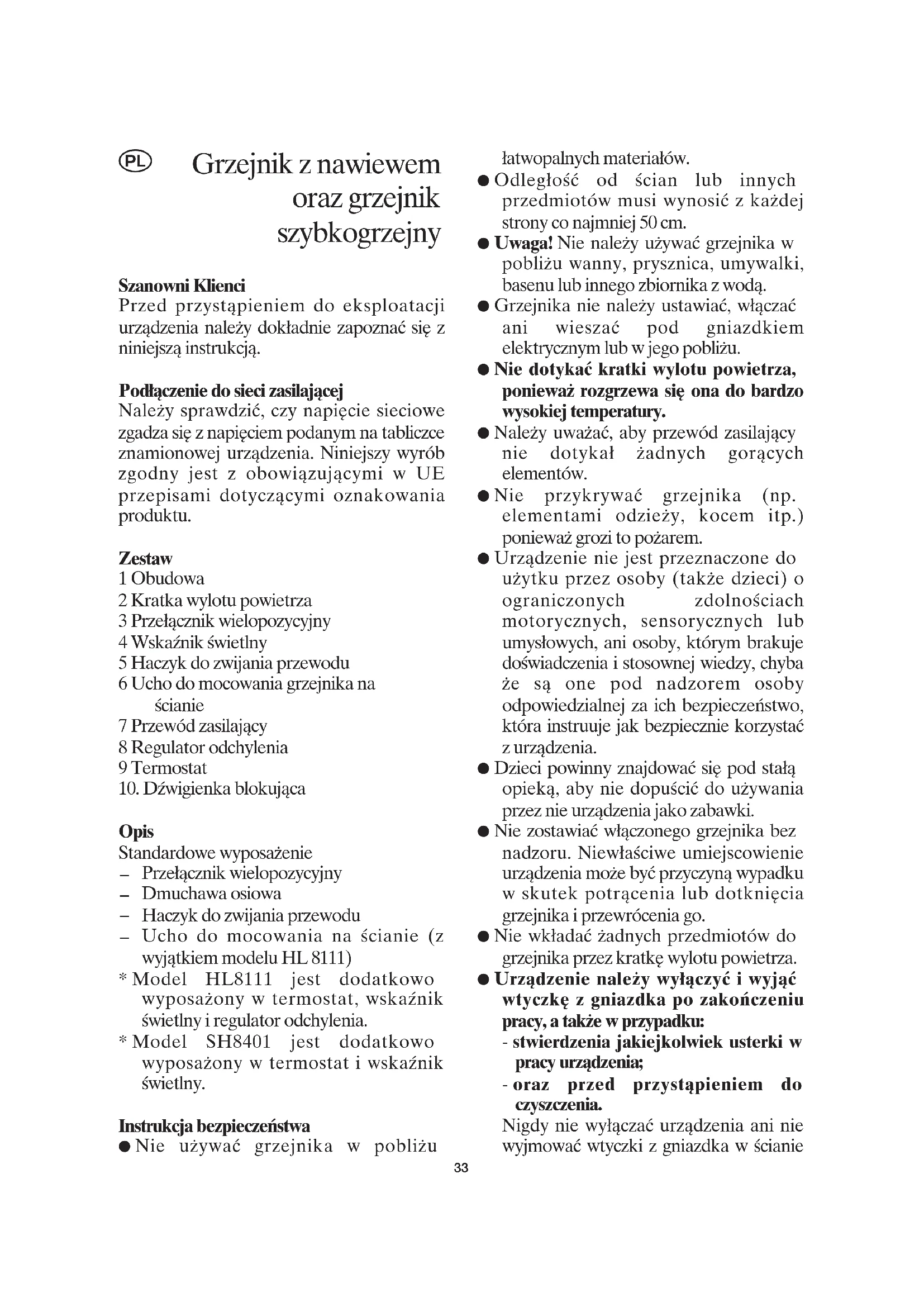

INSTRUKCJA OBSŁUGI HL 8101 SEVERIN

Grzejnik z nawiewem oraz grzejnik szybkogrzejny

Szanowski Klienci

Przed przystapieniem do eksploataci urzadzenia nalezy dokladnie zapoznać sie z niniejsza instrukcj.

Podlącenie do sieci zasilajȩcej

Nalezy sprawdzić,czy napiȩcie sieciowe zgodza sie z napiȩciem podanym na tablicze znamionowej urzadzenia. Niniejszy wyrozbgodny jest z obowiazujacymi w UE przyopsisami dotyczymi oznakowania produktu.

Zestaw

1 Obudowa
2 Kratka wylotu powietrza
3 Przelacznik wielopozycjny
4 Wskański swietlyn
5 Haczyk do zwijania przyzewodu
6 Ucho do mocowania grzejnika na scianie
7 Przewód zasilajacy
8 Regulator odchylenia
9 Termostat
10. Dzwigienka blokujęca

Opis

Standardowe wyposazenie

• Przelacznik wielopozycjny
• Dmuchawa osiowa
• Haczyk do zwijania przywodu
  Ucho do mocowania na scianie (z wyjatkiem modelu HL 8111)
• Model HL8111 jest dodatkowo wyposzaźony w termostat, wskaźnik swietlny i regulator odchylenia.
• Model SH8401 jest dodatkowo wyposzaźony w termostat i wskaźnik swietlny.

Instrukcja bezpieczentwa

• Nie uzywać grzejnika w povlizu

latwopalnych materialów.

• Odleglość od scian lub innych przytedmiotów musi wynosić z kazdej strony co najmiej 50 cm.

Uwaga! Nie nalezy uzywać grzejnika w poplizu wanny, prysznica, umywalki, basenu lub innego zbiornika z woda.

Grzejnika nie nalezy ustawiać,ość ani wieszac pod gniażdkiem elektrycznym lub w了我的ego przy.

• Nie dotykać kratki wylotu powietrza, poniewaz Rozgrzewa sie ona do bardzo wysockiej temperatury.

• Nalezy uwazać, aby przywośd zasilajczy nie dotykał zadnych gorących elementów.

• Nie przykrywać grzejnika (np. elementami odziezy, kocem itp.) poniewaź grozi to pozarem.

• Urzadzenie nie jest przyznaczone do uzytku przyez osoby (tamte dwieci) o ograniczonych zdolnosciach motorycznych, sensorycznych lub umysłowych, ani osby, krorm brakuje doswiadczenia i stosownej wiedzy, chyba ze sa one pod nadzorem osoby odpowiedzialnej za ich bezpieczentwo, ktora instruuje jak bezpiecznie korzysta z urzadzenia.

Dzieci powinny znajdować są pod stał opieka, abyNie dopuścić do uzywania przyżne urzadzenia jakozabawki.

• Nie zestawiać wączonego grzejnika bez nadzoru. Niewlasciwe umiejscowienie urzadzenia sąbz przyczyna wypadku w skutek potracenia lub dotkniecia grzejnika i przewrocenia go.

• Nie włȩdadc zadnych przychodmiotów do grzejnika przyez kratkę wylotu powietrza.

• Urzadzenie nalewy wylaczyc i wyjac wtyczke z gniaźdka po zakończeniu pracy, a takze w przypadku:

• stwierdzenia jakiejkolwiek usterki w pracy urzadzenia;

• oraz przyd przystapieniem do czyszczenia.

Nigdy nie wyłaczać urzadzenia aniNie wyjmownik wtyczki z gniazdka w scianie

mokrymi rekoma.

• Przed uzyciem nalezy dokladnie sprawdzić,czy glówny korpus urzadzenia i wszymtie elementy czynnosciowe są sprawne iNie nosza sladow uszkodzenia. Jeźeli urzadzenia spadło na twarda powierzchnie, nie nadaje są do dalszego uzytku, nawet najmiejsza, niewidoczna usterka powstła z tego powodu, możcie ujemny wplyw na是我的dzieanie i bezpieczędwo uzytkownika.
• Za szkodywynikleznieprawidlowego uzywania sprzetu lub uzytkowania niedgodnogo z instrukcja obslugi odomowiedzialnosc ponosi wylacznie uzytkownik.
• Urzadzenie przyznaczone jest do uzytku domowego, aNie przyemysłowego.
• Ze wzgliedow bezpieczenstwa jakiekolwiek naprawy urzadzen elektrycznych musza byc wykonywane przy bez wykwalifikowy i upoważniony do体系建设 personel. Dotczy to równej wymiany przyzewodu zasilajacego. Jesli urzadzenia wymaga naprawy, prosimy wyslac je do jederngo z naszych dzialów obśglu klien. Odpowiedie adresy znejduja sie na karcie gwarancjnej w jejzyku polskim.

Przelacznik

Przelacznik przyna ustawiec w 3 pozycjach:

0 = Off (wyłaczony)
= Nawiew chlodnegopowietrza
I = Nawiew z połowamocy
II = Nawiew z pehnamocaj

Termostat

Termostat regulowy w sposob plyny pozwala ustawic zadana temperature w pokoju. Grzejnik automatycznie wylaczy sie, kiedy temperatura osiagnie zadany poziom. Kiedy temperatura spadnie, grzejnik wylaczy sie automatycznie. Do chlodnego nawiewu dazu sluzy termostat. Wskaźnik swietlny informuje,czy urzadzenia jest uruchomione.

Automatyczny wylacznik termiczny

Ježeli pod wplywem wysokiej temperatury grzejinik wylaczy sie automatycznie, przy ponownym wlaczeniem nalezy wyjac wtyczke z gniazdka elektrycznego i poczekać az grzejinik ostygnie. Ježeli grzejinik wylaczy sie automatycznie po raz kolejny, nalezy oddac go do naprawy w odpowiednim serwisie.

Dodatkowy wyłacznik bezpieczestewa

(HL 8101, SH 8401)

W podstawie grzejnika znajduje sie dodatkowy wyłacznik bezpieczność, króry automatycznie wyłacza urzadzenia w przyypadku przyzewrocenia go. Aby bezpiecznik fögl zadziały, grzejnik powinien zawsze stać na twardej i rownej powierzchni.

Jezeli grzejnik zamocowy jest na scianie, na wyłacznik bezpieczność naleźny nałoźcy dodatkowy zaczep do zawieszania.

Uwaga!

Zaczepu do zawieszania nie wolno stosowac, jejeli grzejnik nie jest zamocowy na scianie.

Mocowanie na scianie

(Modele HL 8101, SH 8401)

• Model HL 8111 wyposzaźny w oscylator nie nadaje są do umocowania na scianie.
  Uzywajac lub montujac grzejnik w laziance nalezy zachowac odlegosco co najmiej 3 metrow od wanny, prysznica, umywalki itp.
  Grzejnika nie wolno zawieszać bezposrednio pod gniazkiem elektrycznym.
  Wywiercić w scianie dwa otwory o srednicy 6mm i glębokość 30mm , tak aby byly oddalone od siebie w poziomie o 91mm i znajdowy są wysokość co najmiej 30cm .
• W otworach umieść kolki Rozporowe (6 mm) i dwie srubki 3,5mm× 35mm , tak aby kaźda z nich wystawala z otworu na 5 mm.
• W otworach wlotowych powietrza

umiesci zaczep do zwieszania i wyrownac go z dolna przyekladydystansujaca. Wglebienie w zaczepiemusi byc rowno z otworem na przewodzasilajacy (patrz rysunek).Wglebienie w dolnej czeci zaczepu shuydo naprowadzania go na wylacznikbezpiecznstwa ulatwiejac w ten sposobprawidlowe zaiozenia zaczepu.

W tylnej sciance grzejnika znajduja sie dwa otwory, kaźdy wyposañony w dzwigienké blokujacja. Przesunanć dzwigienki w dól (pozycja I).

Zamocowa grzejnik na scianie, wsuwajc glowki srubek do otworow w tylnej sciance. Podniesz dczwigienki (pozycja II) i sprawdzić,czy grzejnik jestOCRze zamocOWany.

W przypadku zdęcia grzejnika ze sciany, naleź takłe zȩć zȩczep z wymićznika bezpieczędwa.

Zwijanie przywodu zasilajacego

Przed uzyciem grzejnika nalezy rozwina przyzewod na cala dlugosc. Po zakonczeniu przy owodny odczekac, az grzejnik zupehnie ostygnie i dopiero wtedy zwina przyzewod.

Czyszczenie i konserwacja

• Przed przystapieniem do czyszczenia, naleź sprawdzić,czy urzadzenia jest wyłaczone z sieci elektrycznej iczy juz wystarczajaco ostyglo.
• Aby nie dopuisci do porazenia pradem elektrycznym nie wolno myc urzadzenia, ani zanurzać go w wodzie.
• Obudowę wykonaną z tworzywa sztucznego czyscić gladka, wilgotna sciereczka.
• W razie potrzeby kurz gromadzący są w otworach wylotu powietrzaromaticusunę za pomoczą odkurzacza.

Utylizacja

Nie nalezy wyrzuać starych lub zepsutych urzadzen do domowego kosza na smieci, lecz oddawac je do specialnych punktów zbiórki.

Gwarancja

Na sprezt SEVERIN udzielana jest 2-letnia gwarancja, na podstawie i wedlug warunków karty gwarancyjnej wydanej przyez wyłacznego przyedstawiciela SEVERIN w Polsce, GAMMA Kluczbork.

Obshuge gwarancyjna i pogwarancyjna
zapewnia autoryzowana siec serwisowa na
terenie calej Polski.
