HL 8101 - Paistinpannu SEVERIN - Ilmainen käyttöohje ja opas

Tuotetyyppi	Puhallinlämmitin (kiuas)
Merkki	Severin
Malli	HL 8101
Virransyöttö	220-240 V ~ 50 Hz
Suurin teho	2000 W
Pienin teho	1000 W (puoliteho)
Toiminnot	Kylmäilma, puoliteho, täysi teho
Termostaatti	Ei (malli HL 8101 ilman termostaattia)
Kaatumissuoja	Kyllä (turvakatkaisija jalustassa)
Ylikuumenemissuoja	Kyllä
Seinäkiinnitys	Kyllä (sisältyy)
Johdon kelaus	Kyllä
Kotelon materiaali	Muovi
Turvaetäisyys seinistä	Vähintään 50 cm
Käyttö kylpyhuoneessa	Pidä vähintään 3 metrin etäisyys vedestä
Puhdistus	Hieman kostea liina, imuri ritilöille
Takuu	2 vuotta
Alkuperämaa	Saksa (merkki)

Usein kysytyt kysymykset - HL 8101 SEVERIN

Miten Severin HL 8101 -lämmitin kytketään päälle?

Käännä moniasentokytkin haluttuun asentoon: 'I' puoliteholle (1000 W), 'II' täydelle teholle (2000 W) tai tuuletinmerkki kylmälle ilmalle. Asento '0' sammuttaa laitteen.

Lämmitin sammuu itsestään, mitä tehdä?

Tämä voi johtua ylikuumenemissuojasta. Irrota laite verkkovirrasta, anna sen jäähtyä vähintään 10 minuuttia ja kytke se takaisin. Jos ongelma jatkuu, ota yhteyttä valtuutettuun huoltoon.

Voinko käyttää lämmitintä kylpyhuoneessa?

Kyllä, mutta pidä vähintään 3 metrin etäisyys laitteen ja vesilähteen (kylpyamme, suihku, pesuallas) välillä. Älä asenna sitä seinäpistorasian alle.

Miten lämmitin puhdistetaan?

Irrota laite aina verkkovirrasta ja anna sen jäähtyä täysin. Puhdista kotelo kostealla liinalla. Käytä imuria pölyn poistamiseen ilman tulo- ja poistoritilöistä. Älä koskaan upota veteen.

Merkkivalo ei syty, onko tämä normaalia?

Mallissa HL 8101 ei ole merkkivaloa. Vain malleissa HL 8111 ja SH 8401 on merkkivalo. Jos laitteesi on HL 8101, merkkivalon puuttuminen on normaalia.

Voinko kiinnittää lämmittimen seinälle?

Kyllä, malli HL 8101 sopii seinäasennukseen. Käytä mukana toimitettua seinäkiinnitystä ja turvakytkimen erikoispuristinta. Poraa kaksi 6 mm reikää 91 mm etäisyydelle toisistaan ja vähintään 30 cm lattiatasosta.

Lämmitin ei lämmitä tarpeeksi, mitä tarkistaa?

Varmista, että kytkin on asennossa 'II' (täysi teho). Tarkista, ettei laite ole tukossa ja että ilman poistoritilä ei ole estynyt. Jos ongelma jatkuu, ylikuumenemissuoja on saattanut laueta; anna jäähtyä.

Miten käytän heilutus-/kääntötoimintoa?

Mallissa HL 8101 ei ole heilutustoimintoa. Vain mallissa HL 8111 on jalustassa heilutussäätö.

Mitä tehdä, jos virtajohto on vaurioitunut?

Älä käytä laitetta. Johdon vaihto on annettava valtuutetun huollon tehtäväksi vaaran välttämiseksi. Ota yhteyttä Severinin asiakaspalveluun.

Voivatko lapset käyttää lämmitintä?

Alle 8-vuotiaat lapset eivät saa käyttää laitetta. Vanhemmat lapset saavat käyttää sitä vain valvonnassa ja sen jälkeen, kun heille on opetettu turvallinen käyttö.

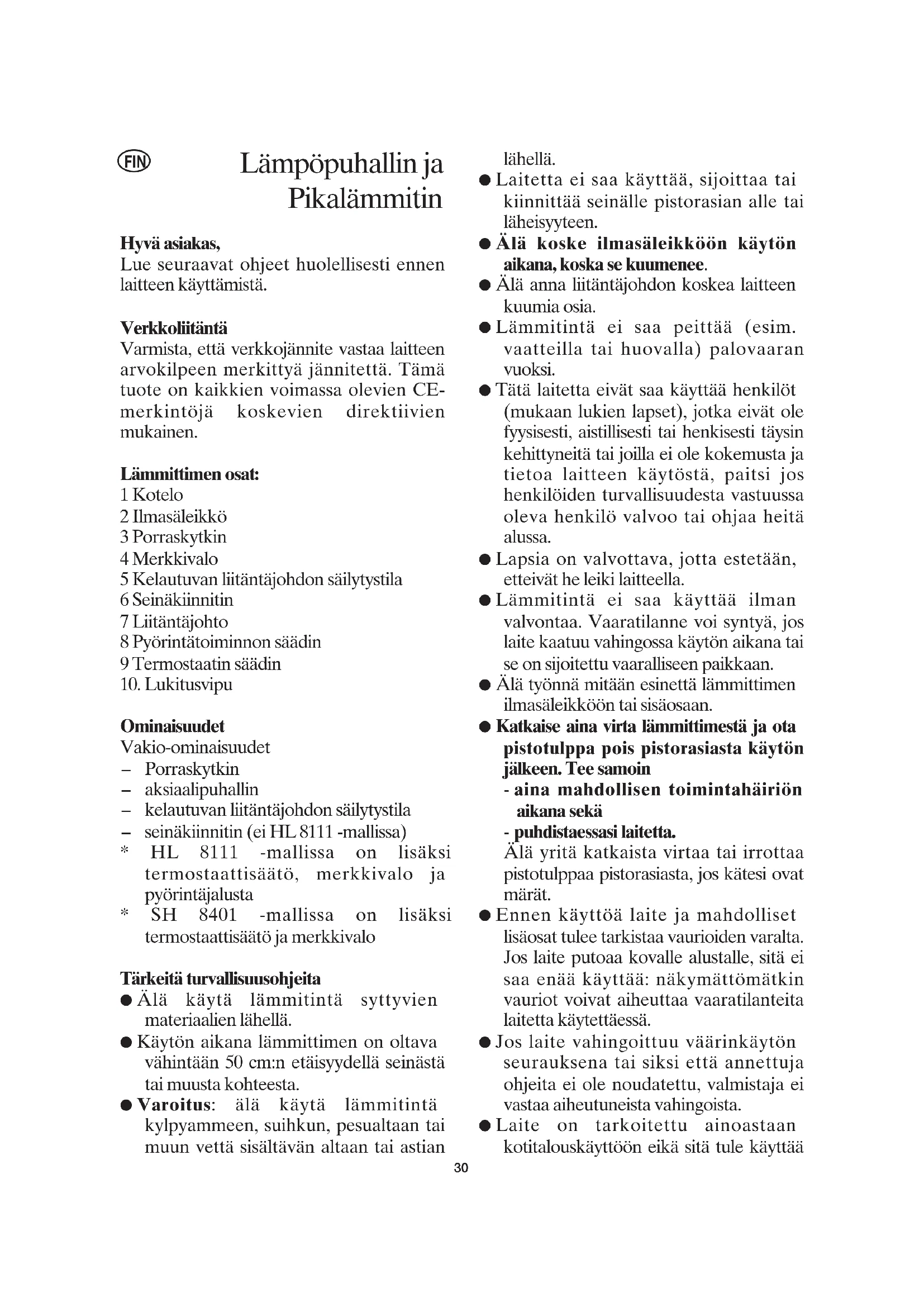

KÄYTTÖOHJE HL 8101 SEVERIN

Lampopuhallin ja Pikalämmitin

Hyvä asiakas,

Lue seuraavat ohjeet huolellisesti ennen laitteen kayttamista.

Verkkolitäntä

Varmista, etta verkkojannite vastaa laitteen arvokilpeen merkittya jannitetta. Tamatuote on kaikkien voimassa olevien Cemerkintoja koskevien direktiivien mukainen.

Lämmittinen osat:

1 Kotelo
2 Ilmasaleikkö
3 Porraskytkin
4 Merkkivalo
5 Kelautuvan liitantajohdon sailytystila
6 Seinäkiinnitin
7 Liitantajohto
8 Pyorintatoiminnon saadin
9 Termostaatin säädin
10. Lukitusvipu

Ominaisuudet

Vakio-ominaisuudet

• Porraskytkin
  -aksiaalipuhallin

• kelautuvan liitantajohdon sailytystila
  -seinäkiinnitin (ei HL 8111 -mallissa)

• HL 8111 -mallissa on lisaksi termostaattisäö, merkkivalo ja pyörintäjalusta

• SH 8401 -mallissa on lisaksi termostaattisaäto ja merkkivalo

Tärkeitä turvallisuusohjeita

• Alä käytä lammitintä syttyvien materiaalien lahellä.
• Kayton aikana lammittinen on oltava vahintaaan 50~cm n etaisyydella seinastatai muusta kohteesta.
• Varoitus: alä kayta lammitintä kylpyammeen, suihkun, pesualtaan tai muun vetta sisaltavän altaan tai astian

lahella.

• Laitetta ei saa käyttaa, sijoittaa tai kiinnittaa seinälle pistorasian alle tai laheisyyteen.
• Alä koske ilmasäleikköön kayton aikana, koska se kuumenee.
• Alä anna liitäntäjohdon koskea laitteen kuumia osia.
  Lammitintä ei saa peittä (esim. vaatteilla tai huovalla) palovaaran vuoksi.
  Tata laitetta eivat saa kayttaa henkilot (mukaan lukien lapset), jotka eivat ole fysisesti, aistillisesti tai henkisesti taysin kehittyneita tai joilla ei ole kokemusta ja tietoa laitteen kaytosta, paitsi jos henkiloiden turvallisuudesta vastuussa oleva henkilovalvoo tai ohjaa heita alussa.
  Lapsia on valvottava, jotta estetäan, etteivat he leiki laitteella.
  Lammiti e i saa kaytt a ilman valvontaa. Vaaratilanne voi synty, jos laite kaatuu vahingossa kayton aikana tai se on sjoitettu vaaralliseen paikkaan.
• Alä työnnä mitään esinettä lammittinen ilmasaleikköön tai sisäosaan.
• Katkaise aina virta lammittimstasta ja ota pistotulppa pois pistorasiasta kayton jälkeen. Tee samoin - aina mahdollisen toimintahäirion aikana sekä - puhdistaessasi laitetta

Alä yritä katkaista virtaa tai irrottaa pistolulppaa pistorasiasta, jos katesi ovat marat.

• Ennen käyttoa laite ja mahdolliset lisäosat tulee tarkistaa vaurioiden varalta. Jos laite putoaa kovalle alustalle, sitä ei saa enää käyttaa: nakymattomätkin vauriot voivat aiheuttaa vaaratilanteita laitetta käytettaessa.
• Jos laite vahingoittuu vaärinkäytön seurauksena tai siksi etta annettuja ohjeita ei ole noudatetty, valmistaja ei vastaa aiheituneista vahingoista.
  Laite on tarkoitetu ainoastaan kotitalouskayttoon eikä sitä tule kayttä

kaupalliin tarkoituksiin.

• Turvallisuusmaäräykset vaativat, etta sahkolaitteen saa korjata ja liitäntäjohn duusia ainoastaan sahköalan ammattilainen. Nain valtytäan vaarallisila tilanteilta. Jos laite vaatii huoltoa tai korjausta, ota yhteys asiakspalvelumme.

Käytökytkin

3-portaisessa kytkimessä on seuraavat asennot:

0 = virta kytketty pois
= kylmapuhallus
I =puoliteho
II = taysi teho

Termostaattisaaat

(Mallit HL 8111, SH 8401)

Laite voidaan esisaataa haluttuun huonelampotilaan termostaattisaatimella. Kun haluttu huonelampotila on saavutettu, virta katkeaa laitteesta automaattisesti. Jos lampotila putoaasisadetyn lampotilan alapuolelle, virta kytkeytyy takaisin lammitttimeen. Termostaattitointoa on kaytettavmyos kylmapuhallukseen. Kayttotila naky Merkkivalosta.

Lampövarmuuskatkaisin

Varmuuskatkaisimen katkaistua virran laitteesta ota pistotulppa poised pistorasiasta ja anna laitteen jäahtya kunnolla ennen virran takaisin kytkemista. Jos varmuuskatkaisin katkaisee virran uudestaan, on laite annettava sahköalan ammattilaisentarkastettavaksi.

Integroitu suojakytkin

(HL 8101, SH 8401)

Lämmitin on varustettu ylimääräisellä suojakytkimellä, joka sijaitsee laitteen alustassa. Suojakytkin katkaisee laitteesta virran automaattisesti,Jos laite kaatuu vahingossa. Suojakytkimen toiminnan varmistamiseksi on lammitin asetettava aina tukevalle ja tasaiselle alustalle.

Jos lammitin asennetaan seinään, on

suojakytkimen ylle asennettaylimalarainenpidike.

Tärkea: Pidike tulee asentaa vain silloin, kun lammitin asennetaan seinaan.

Laitteen asentaminen seinään

(Mallit HL 8101, SH 8401)

Huom! HL 8111 -lampopuhallin e i pyorintatoiminnon takia sovellu seineaan kiinnitettavaki.
- Jos laite on sijoitettu kylpyhuoneeseen tai sitä kaytetaan kylpyhuoneessa, sen on oltava vahintaaan 3m:n etaisyydella kylpyammeesta, suihkusta, pesualtaasta tms.
- Laitetta ei saa asentaa seinässä olevan pistorasian alapuolle. Asennus:

• Poraa kaksi 6mm n reikaa (syvyys 30 mm) vaakatasoon 91~mm n etaisyydelle toisistaan vahintaan 30~cm n korkeudelle lattiasta.
• Työnnä reikiin kaksi 6 mm:n proppaustulppaa ja ruuvaa niihin kaksi 3,5mm× 35mm ruuvia siten, että ruuvien kannatulkonevat n. 5mm .
• Aseta pidike ilman sisäantuloaukkoihin ja asenna se yhdenmukaiseksi alemman seinävalikkeen kanssa. Pidikkeen syvennyksen on oltava yhdenmukainen virtajohdolle varatun akon kanssa. (Kts. kuva)

Pidikkeen alaosan syvennys toimii suojakytkimen kiintopisteena ja varmistaa pidikkeen oikean asennon.

• Laitteen takapuolella on kaksi avainreiällista aukkoa, joissa kummassakin on lukitusvipu. Paina vipuja alas (asento I). Kiinnitä laite seinaan liu'uttamalla kaksi avainreiällista aukkoa ruuvikantojen yli. Paina vivut jalleen ylos (asento II) ja varmista, etta laite pysyy tiukasti paikoillaan.
• Jos laite otetaan pois seinästa, on pidike poistettava suojakytkimesta.

Kelautuvan liitäntäjohdon saïlytystila

Kierrä liitäntäjohto täysin auki ennen

käyttoa. Anna laitteen jäahtyä kunnolla ennen johdon asettamista takaisin sailytystilaan.

Laitteen puhdistus ja hoito

• Irrota pistotulppa pistorasiasta ja annalaitteen jäahtyä tāysin ennenuphudistamista.
  Sahkoiskun valttamiseksi laitetta ei saa puhdistaa vedellä eikä upottaa veteen.
• Ulkokuori pyyhitaan kuivalla tai hiukan kostealla noyhdattomallareivulla.
• Ilman sisäantulo- ja ulosmenoaukkoihin kertyneet polyhiukkaset voidaan tarvittaessa poistaa polynimurilla.

Jätehuolto

Käytösta poistettavat laitteet tulisi viedä jatteiden hyötykäyttoasemalle.

Takuu

Laitteelle myönnetaän 2 vuoden takuu, joka koskee valmistus- ja ainevikoja, OSTpäävästä lukien yksilöityä ostokuittia vastaan yleisten Suomessa kulloinkin alalla voimassa olevientakuuehtoen mukaan. Mikäli laitetta käytetän vaärin, käytöohjeen vastaisesti tai huolimattomasti, vastuu syntyväste esine- ja henkilövahingoista lankeaa laitteen käytäjälle.

Valmistuttaja: Severin Elektrogeräte

GmbH, Saksa

Maahantuoja:

Oy Harry Marcell Ab

PL 63,01511 VANTAA

Puh (09) 870 87860

Fax [phone]

www.harrymarcell.fi

[e-mail]
