Typ produktu	Okap kuchenny
Marka	Teka
Model	NC 985
Zastosowanie	Domowe, do wyciągania i oczyszczania gazów kuchennych
Minimalna wysokość montażu	65 cm nad płytami gazowymi lub mieszanymi
Średnica przewodu wylotowego	Co najmniej ∅120 mm
Maksymalna długość przewodu	4 metry, maksymalnie 2 kolana 90°
Prędkości wentylacji	3 normalne prędkości + prędkość intensywna (H)
Sterowanie	Elektroniczne z wyświetlaczem i timerem
Oświetlenie	Wbudowane
Timer	Programowalny od 1 do 99 minut
Filtry metalowe	Zmywalne w zmywarce, zalecane comiesięczne czyszczenie
Filtr węglowy	Opcjonalny (może zmniejszyć wydajność)
Wskaźnik nasycenia filtrów	Tak, sygnał świetlny 'F'
Materiał obudowy	Stal nierdzewna lub malowana (w zależności od wersji)
Czyszczenie wewnętrzne	Co najmniej raz w miesiącu, w rękawiczkach, bez środków ściernych
Bezpieczeństwo	Automatyczne wyłączanie prędkości intensywnej po 10 minutach
Montaż	Nad płytą grzewczą maksymalnie 4 stref
Zasilanie elektryczne	Patrz tabliczka znamionowa wewnątrz okapu
Naprawialność	Oryginalne części zamienne, serwis producenta
Normy	Zgodny z dyrektywami europejskimi (bezpieczeństwo, EMC, wydajność)

Często zadawane pytania - NC 985 TEKA

Jaka jest minimalna wysokość montażu okapu Teka NC 985?

Dolna część okapu musi znajdować się co najmniej 65 cm nad płytami gazowymi lub mieszanymi. Postępuj zgodnie z zaleceniami producenta płyty grzewczej; odległość ta może być zmniejszona, jeśli określono to w instrukcji montażu.

Jak czyścić metalowe filtry okapu?

Wyjmij filtry, naciskając lekko na zatrzaski. Czyść je w ciepłej wodzie z neutralnym detergentem lub w zmywarce (w pozycji pionowej). Pozostaw do wyschnięcia na powietrzu przed ponownym założeniem.

Co zrobić, gdy zapali się wskaźnik 'F'?

Wskaźnik 'F' oznacza, że filtry są nasycone. Wyczyść filtry metalowe (lub wymień filtr węglowy, jeśli jest zainstalowany). Po oczyszczeniu naciśnij jednocześnie przyciski '+' i '-', aby wyłączyć wskaźnik.

Okap nie zasysa wystarczająco lub wibruje. Co robić?

Najpierw sprawdź, czy filtry metalowe lub węglowe nie są nasycone: wyczyść je lub wymień. Następnie upewnij się, że przewód wylotowy powietrza nie jest zatkany. Usuń wszelkie przeszkody.

Jak korzystać z timera okapu?

Włącz okap, wybierz żądaną prędkość, a następnie naciśnij przycisk 'Timer'. Ustaw czas od 1 do 99 minut za pomocą przycisków '+' i '-'. Godzina i pozostały czas wyświetlają się naprzemiennie.

Czy można zainstalować filtr węglowy w okapie Teka NC 985?

Tak, filtr węglowy jest dostępny jako opcja. Postępuj zgodnie z instrukcją dołączoną do filtra. Należy pamiętać, że instalacja filtra węglowego może zmniejszyć wydajność wyciągu okapu.

Jak ustawić prędkość intensywną 'H'?

Prędkość intensywną 'H' włącza się ręcznie, naciskając przycisk zwiększania prędkości, aż pojawi się 'H'. Po około 10 minutach automatycznie wraca do prędkości 2, aby oszczędzać energię.

Jaki środek czyszczący stosować do obudowy okapu?

Jeśli okap jest ze stali nierdzewnej, używaj specjalistycznych środków do stali nierdzewnej. Jeśli jest malowany, użyj ciepłej wody i neutralnego mydła. Unikaj środków ściernych, żrących ani gąbek metalowych.

Co zrobić, jeśli okap nie włącza się?

Sprawdź, czy przewód zasilający jest prawidłowo podłączony i czy jest prąd w gniazdku. Jeśli problem nie ustąpi, skontaktuj się z Serwisem Technicznym Teka.

Jak oszczędzać energię za pomocą okapu Teka NC 985?

Używaj prędkości dostosowanej do ilości pary, preferuj niskie prędkości. Wyłączaj okap i oświetlenie po użyciu. Przykrywaj garnki, aby zredukować parę. Regularnie czyść filtry, aby utrzymać wydajność.

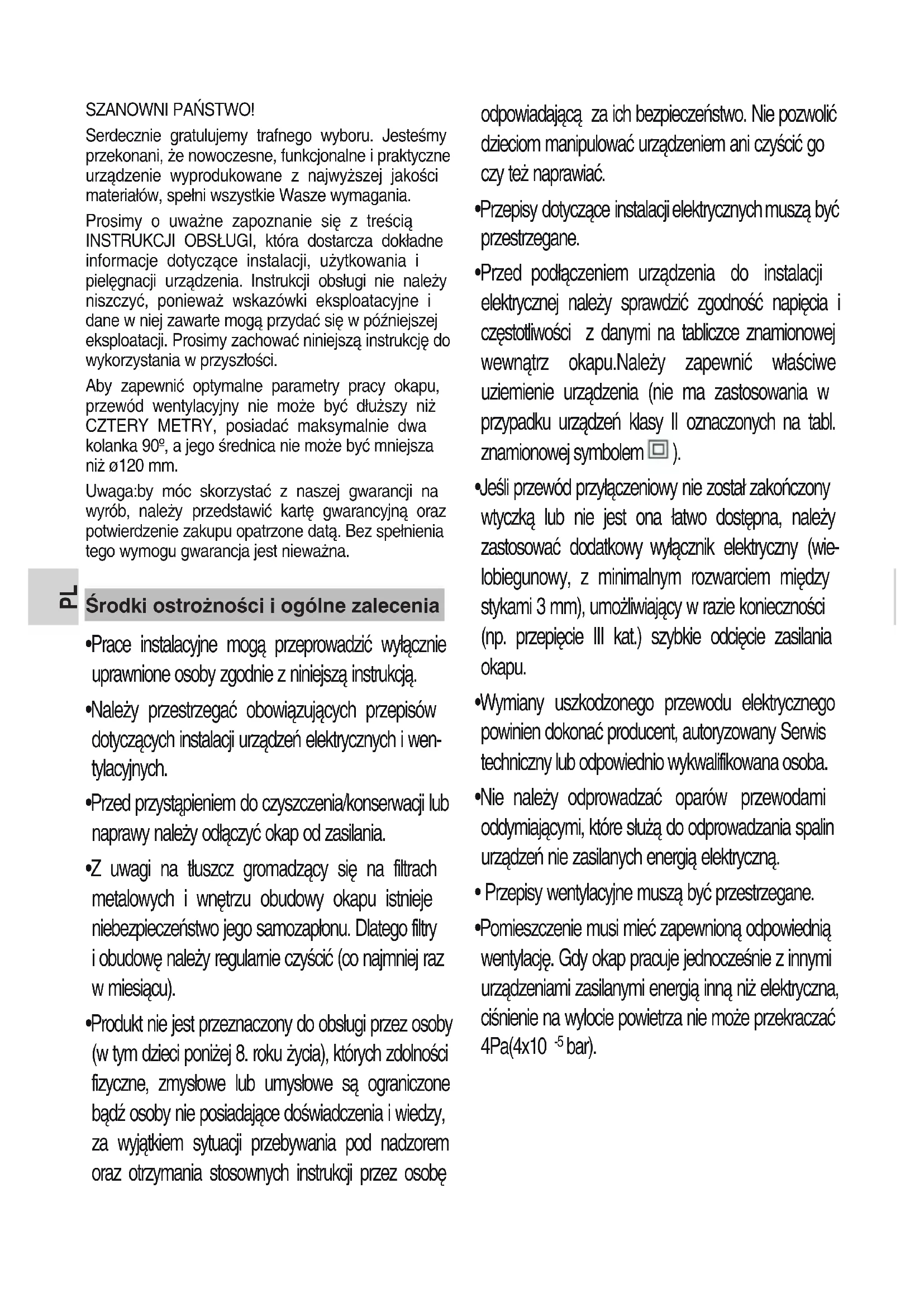

INSTRUKCJA OBSŁUGI NC 985 TEKA

Serdecznie gratulujemy trafnego wyboru. Jesteśmy przekonani, że nowoczesne, funkcjonalne i praktyczne urządzenie wyprodukowane z najwyższej jakości materiałów, spełni wszystkie Wasze wymagania.

Prosimy o uważne zapoznanie się z treścią INSTRUKCJI OBSŁUGI, która dostarcza dokładnie informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia. Instrukcji obsługi nie należy niszczyć, ponieważ wskazówki eksploatacyjne i dane w niej zawarte mogą przydać się w późniejszej eksploatacji. Prosimy zachować niniejszą instrukcję do wykorzystania w przyszłości.

Aby zapewnić optymalne parametry pracy okapu, przewód wentylacyjny nie może być dłuższy niż CZTERY METRY, posiadać maksymalnie dwa kolanka 90°, a jego średnica nie może być mniejsza niż ø120 mm.

Uwaga:by móc skorzystać z naszej gwarancji na wyrób, należy przedstawić kartę gwarancyjną oraz potwierdzenie zakupu opatrzone datą. Bez spełnienia tego wymogu gwarancja jest nieważna.

PL

Środki ostrożności i ogólne zalecenia

• Prace instalacyjne mogą przeprowadzić wyłącznie uprawnione osoby zgodnie z niniejszą instrukcją.
• Należy przestrzegać obowiązujących przepisów dotyczących instalacji urządzeń elektrycznych i wentylacyjnych.
• Przed przystąpieniem do czyszczenia/konserwacji lub naprawy należy odłączyć okap od zasilania.
• Z uwagi na tłuszcz gromadzący się na filtrach metalowych i wnętrzu obudowy okapu istnieje niebezpieczeństwo jego samozapłonu. Dlatego filtry i obudowę należy regulamie czyścić (co najmniej raz w miesiącu).
• Produkt nie jest przeznaczony do obsługi przez osoby (w tym dzieci poniżej 8. roku życia), których zdolności fizyczne, zmysłowe lub umysłowe są ograniczone bądź osoby nie posiadające doświadczenia i wiedzy, za wyjątkiem sytuacji przebywania pod nadzorem oraz otrzymania stosownych instrukcji przez osobę

odpowiadającą za ich bezpieczeństwo. Nie pozwolić dzieciom manipulować urządzeniem ani czyścić go czy też naprawiać.

• Przepisy dotyczące instalacji elektrycznych muszą być przestrzegane.
• Przed podłączeniem urządzenia do instalacji elektrycznej należy sprawdzić zgodność napięcia i częstotliwości z danymi na tabliczce znamionowej wewnątrz okapu. Należy zapewnić właściwe uziemienie urządzenia (nie ma zastosowania w przypadku urządzeń klasy II oznaczonych na tabl. znamionowej symbolem).
• Jeśli przewód przyłączeniowy nie został zakończony wtyczką lub nie jest ona łatwo dostępna, należy zastosować dodatkowy wyłącznik elektryczny (wie- lobiegunowy, z minimalnym rozwarciem między stykami 3 mm), umożliwiający w razie konieczności (np. przepięcie III kat.) szybkie odcięcie zasilania okapu.
  •Wymiany uszkodzonego przewodu elektrycznego powinien dokonać producent, autoryzowany Serwis techniczny lub odpowiednio wykwalifikowana osoba.
• Nie należy odprowadzać oparów przewodami oddymiającymi, które służą do odprowadzania spalin urządzeń nie zasilanych energią elektryczną.
• Przepisy wentylacyjne muszą być przestrzegane.

• Pomieszczenie musi mieć zapewnioną odpowiednią wentylację. Gdy okap pracuje jednocześnie z innymi urządzeniami zasilanymi energią inną niż elektryczna, ciśnienie na wylocie powietrza nie może przekraczać 4Pa(4x10 ^-5 bar).

• Nie wolno przygotowywać pod wyciągiem tzw. „plonących” potraw. Otwarty ogień może uszkodzić wyciąg i/łub spowodować pożar.

• Dolna powierzchnia wyciągu powinna znajdować się co najmniej 65 cm nad palnikami gazowymi lub elektrycznymi. PRZESTRZEGAĆ ZALECEŃ PRODUCENTA PŁYTY KUCHENNEJ/KUCHENKI. Jeżeli producent okapu dopuszcza mniejszą odległość, można zastosować się do jego zaleceń.
• Dostępne części mogą być ogrzewane w przypadku korzystania z urządzeń kuchennych.
• Nie pozostawiać palących się palników ewentualnie włączonych pół grzejnych bez stojących na nich naczyń. Wysoka temperatura może uszkodzić wyciąg i/łub spowodować pożar.
• Nie wolno gotować ani smażyc pod wyciągiem bez zamontowanych filtrów.
• Podczas czyszczenia lub konserwacji zaleca się korzystanie z rękawic ochronnych oraz zachowanie szczególnej ostrożności.
• Urządzenie jest przeznaczone wyłącznie do użytku domowego i nie może być wykorzystywane do innych celów. Producent nie ponosi odpowiedzialności za szkody spowodowane niewłaściwym wykorzystaniem urządzenia.
  • W przypadku uszkodzenia urządzenia należy je niezwłocznie wyłączyć i zawiadomić najbliższy autoryzowany punkt serwisowy. W żadnym wypadku nie podejmować samodzielnych prób naprawy. Używać wyłącznie oryginalnych części zamiennych. Naprawy dokonane przez osoby nieuprawnione mogą spowodować uszkodzenie urządzenia lub zakłócić jego eksploatację.
• Urządzenie na czas transportu zostało zabezpieczone przed uszkodzeniem przez opakowanie. Po rozpakowaniu urządzenia prosimy o usunięcie elementów opakowania w sposób nie zagrażający środowisku. Wszystkie materiały zastosowane

do opakowania są nieszkodliwe dla środowiska naturalnego, w 100% nadają się do odzysku i oznakowane je odpowiednim symbolem. Uwaga! Materiały opakowaniowe (woreczki polietylenowe, kawałki styropianu itp.) należy w trakcie rozpakowywania trzymać z dala od dzieci.

•Niniejszy symbol ✉ umieszczony na produkcie lub na dołączonych do niego dokumentach oznacza, że ten produkt nie jest klasyfikowany jako odpad z gospodarstwa domowego. Urządzenie, z przeznaczeniem jego złomowania, należy zdać w odpowiednim punkcie utylizacji odpadów, w celu recyklingu komponentów elektrycznych i elektronicznych (zgodnie z Dyrektywą 2012/19/UE). Złomować zgodnie z lokalnymi przepisami dotyczącymi odpadów. Dodatkowe informacje nt. utylizacji, złomowania i recyklingu opisywanego urządzenia można uzyskać w lokalnym urzędzie miasta, w miejskim przedsiębiorstwie utylizacji odpadów lub w sklepie, w którym produkt został zakupiony. Urządzenie wykonano z materiałów nadających się do ponownego wykorzystania. Przed złomowaniem zawsze należy doprowadzić urządzenie do stanu nieprzydatności, odcinając kabel elektryczny.

Obiekt

• Instrukcje instalacji są określone na ilustracjach na początku niniejszej instrukcji obsługi.
• Najpierw zdejmij folię ochronną z tyłu urządzenia, a po instalacji usuń ją całkowicie.
• Nieprzestrzeganie instrukcji montażu śrub lub elementów mocujących może spowodować awarię elektryczną.
• Okap ten przeznaczony jest do instalacji wyłącznie nad płytą grzewczą z nie więcej niż czterema strefami gotowania, zgodnie z normą UNE-EN 60335-2-31:2015 A1:2023; 7.12.1.

Obstuga urządzenia

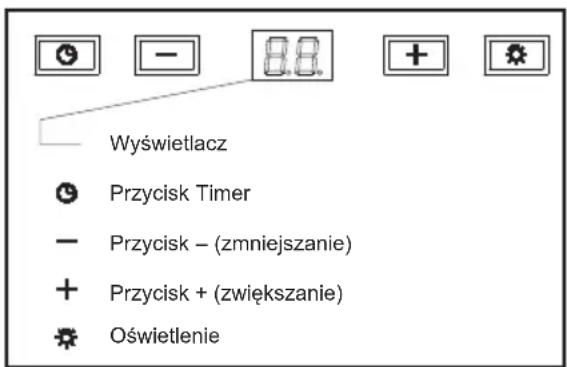

Do obsługi urządzenia służą poniższe przyciski:

Zaleca się włączenie wyciągu na kilka minut przed rozpoczęciem gotowania (3 – 5 minut), w ten sposób tworzy się stabilny ciąg powietrza jeszcze przed powstaniem oparów.

Zaleca się również pozostawienie wyciągu włączonego (3 – 5 minut) po zakończeniu gotowania, co umożliwia wydmuchanie wszelkich oparów i tłuszczy z przewodów wentylacyjnych i zapobiega ich cofaniu się do pomieszczenia.

Programowanie czasu pracy okapu

1) Włączyć urządzenie i ustawić odpowiednią prędkość turbiny.
2) Nacisnąć przycisk Timer.
3) Za pomocą przycisków + oraz – ustawić czas pracy okapu (1 – 99 minut).
4) Na wyświetlaczu na przemian będą pojawiać się wybrana prędkość turbiny oraz czas pozostały do zakończenia pracy okapu.
Nie można zaprogramować czasu pracy dla prędkości turbo "H", ponieważ po upływie 10 minut urządzenie automatycznie przełączy się na prędkość 2.

Zabrudzenie filtrów "F"

1)Jeżeli na wyświetlaczu podświetli się, zaleca się wyczyścić/umyć filtry.
2) Po czyszczeniu filtrów jednocześnie dotknij (+) i (-). Po czym znak wyłączy się. Może być również wyłączony przez odłączenie zasilania sieciowego.

Czyszczenie i konserwacja

Przystępując do czyszczenia i konserwacji należy upewnić się, że zostały spełnione ww. środki ostrożności oraz odłączyć urządzenie od zasilania.

Czyszczenie obudowy

• W przypadku okapu w wersji INOX zaleca się stosować specjalne środki do czyszczenia stali szlachetnej.
• Nie wolno stosować agresywnych środków czyszczących (tj. szorujących lub rysujących).
• Po umyciu wytrzeć do sucha miękką ściereczką.
• Do czyszczenia nie można używać urządzeń parowych.

Czyszczenie filtrów metalowych

• Wyjąć filtry z mocowania (zwolnić blokady i lekko pociągnąć).
• Filtry można myć zarówno w zmywarce jak również metodą tradycyjną namaczając w ciepłej wodzie z dodatkiem płynu do mycia naczyń następnie spłukując pod bieżącą wodą. Dopuszczalne jest stosowanie specjalnych środków/sprayów do usuwania tłuszczu.
• Po umyciu filtr należy dokładnie wysuszyć. Filtr należy czyścić, co najmniej raz w miesiącu.
• Niektóre środki myjące używane w zmywarkach mogą odbarwić metalową powierzchnię filtra nie ma to jednak wpływu na prawidłowość funkcjonowania urządzenia.

Żarówek

W celu wymiany żarówek należy skontaktować się z najbliższym autoryzowanym serwisem technicznym.

Kod żarówki: 81455067

Rozwiązywanie problemów

Przed wezwaniem serwisu technicznego należy sprawdzić co następuje:

Problem Prawdopodobna przyczyna Rozwiązanie
Nie działa pochłanianie w okapie.	Okap nie jest podłączony do zasilania.Brak napięcia w sieci elektrycznej.	Podłączyć okap do zasilania.Sprawdzić bezpieczniki.
Okap nie pochłaniawystarczająco lub wibruje.	Filtry są zabrudzone.Wylot powietrza jest zablokowany.	Wymienić filtry węglowe lub wyczyścić filtry metalowe.Udrożnić przewód odprowadzający.

Filtry z węgla aktywnego (Opcja)

• Aby zainstalować filtr z węglem aktywnym, postępuj zgodnie z dołączoną do niego instrukcją.
• Producent zastrzega sobie prawo do dokonywania w swoich urządzeniach dowolnych poprawek, jakie uzna za konieczne, bez uszkadzania ich zasadniczych właściwości.
• Możliwe, że po zainstalowaniu filtrów węglowych w okapie można zaobserwować zmniejszenie przepływu wyciągu.

Informacje dotyczące ochrony środowiska.

Oszczędność energii

• To urządzenie jest energooszczędne. Oto kilka wskazówek, jak oszczędzać jeszcze więcej energii:
• Zapewnij odpowiedni przepływ powietrza podczas gotowania, aby okap działał wydajnie i cicho.
• Dostosuj prędkość wentylatora do ilości pary wytwarzanej podczas gotowania. Używaj trybu intensywnego tylko wtedy, gdy jest to konieczne; im niższa prędkość wentylatora, tym mniejsze zużycie energii.
• Podczas generowania pary wybierz najwyższą prędkość wentylatora w odpowiednim momencie. Jeśli para rozprzestrzeniła się już po całej kuchni, okap będzie musiał pracować dłużej, a tym samym zużywać więcej energii.
• Wyłączaj okap i oświetlenie, gdy nie są już potrzebne lub nie są używane.
• Regularnie czyść i wymieniaj filtr, aby zwiększyć efektywność systemu wentylacji i uniknąć ryzyka pożaru.
• Przykrywaj garnki i patelnie podczas gotowania, aby zmniejszyć ilość pary i kondensacji.

Utylizacja opakowań

- Materiały opakowaniowe, takie jak tektura, poliuretan i folia, wyrzucaj do odpowiednich pojemników. Zapewnia to ich ponowne wykorzystanie.

Demontaż urządzenia

1. Odłącz zasilanie.
2. Zdejmij osłonę kanału wentylacyjnego nad okapem.
3. Odłącz kanał wentylacyjny.

4. Odkręć śruby mocujące urządzenie do ściany, jednocześnie je podtrzymując.

5. Zutylizuj odpady zgodnie z obowiązującymi przepisami ochrony środowiska.

Utylizacja zużytych urządzeń

- Zgodnie z dyrektywą europejską 2012/19/UE (WEEE) zużytego sprzętu AGD nie wolno wyrzucać razem z odpadami domowymi. Należy je zbierać oddzielnie, aby zoptymalizować odzysk i recykling ich komponentów i materiałów oraz zmniejszyć wpływ na zdrowie ludzi i środowisko. • Symbol przekreślonego kosza na śmieci na wszystkich produktach przypomina o obowiązku oddzielnej zbiórki odpadów. Aby uzyskać informacje na temat prawidłowej utylizacji starego urządzenia, skontaktuj się z lokalnym urzędem miasta lub sprzedawcą.

- Przed utylizacją urządzenia należy je unieszkodliwić. Odłącz przewód zasilający i zutylizuj go.

Informacje techniczne:

Specyfikacja elektryczna (PATRZ ETY-KIETA)

To urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi normami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301
• EMC: EN 55014-1 / CISPR 14-1; EN 55014-2/CISPR14-2;EN/IEC61000-3-2; EN/IEC 61000-3-3
