NC 985 - Campana extractora TEKA - Manual d'usuari gratuït

Tipus de producte	Campana extractora
Marca	Teka
Model	NC 985
Ús	Domèstic, per a l'extracció i la purificació dels gasos de cocció
Alçada mínima d'instal·lació	65 cm per sobre de les taules de cocció a gas o mixtes
Diàmetre del conducte d'evacuació	Almenys ∅120 mm
Longitud màxima del conducte	4 metres, amb màxim 2 angles de 90°
Velocitats de ventilació	3 velocitats normals + velocitat intensiva (H)
Comandament	Electrònic amb visualització i temporitzador
Il·luminació	Integrat
Temporitzador	Programable d'1 a 99 minuts
Filtres metàl·lics	Renta-vaixella, neteja mensual recomanada
Filtre de carbó actiu	Opcional (pot reduir el cabdal)
Indicador de saturació dels filtres	Sí, senyal lluminós 'F'
Material del cos	Acer inoxidable o pintat (segons versió)
Neteja interior	Almenys un cop al mes, amb guants i sense productes abrasius
Seguretat	Aturada automàtica de la velocitat intensiva després de 10 minuts
Instal·lació	Sobre una placa de cocció de 4 zones màxim
Alimentació elèctrica	Vegeu placa de característiques a l'interior de la campana
Reparabilitat	Peces de recanvi originals, servei postvenda fabricant
Normes	Conforme a les directives europees (seguretat, CEM, rendiment)

Preguntes freqüents - NC 985 TEKA

Quina és l'alçada mínima d'instal·lació de la campana Teka NC 985?

La part inferior de la campana ha d'estar situada almenys a 65 cm de les taules de cocció a gas o mixtes. Seguiu les indicacions del fabricant de la vostra placa de cocció; aquesta distància es pot reduir si s'especifica al manual d'instal·lació.

Com netejar els filtres metàl·lics de la campana?

Traieu els filtres fent una lleugera pressió sobre els dispositius d'enclavament. Netegeu-los en aigua calenta amb un detergent neutre o al rentavaixelles (en posició vertical). Deixeu assecar a l'aire lliure abans de tornar-los a posar.

Què fer si el senyal 'F' s'encén?

El senyal 'F' indica que els filtres estan saturats. Netegeu els filtres metàl·lics (o substituïu el filtre de carbó actiu si està instal·lat). Un cop nets, premeu simultàniament els botons '+' i '-' per apagar el senyal.

La campana no aspira prou o vibra. Què fer?

Comproveu primer si els filtres metàl·lics o de carbó estan saturats: netegeu-los o substituïu-los. Després, assegureu-vos que el conducte d'evacuació d'aire no està obstruït. Traieu qualsevol obstrucció.

Com utilitzar el temporitzador de la campana?

Engegueu la campana, seleccioneu la velocitat desitjada i premeu el botó 'Temporitzador'. Configureu la durada d'1 a 99 minuts amb els botons '+' i '-'. L'hora i el temps restant es mostren alternativament.

Es pot instal·lar un filtre de carbó actiu a la campana Teka NC 985?

Sí, un filtre de carbó actiu està disponible com a opció. Seguiu les instruccions proporcionades amb el filtre. Tingueu en compte que la instal·lació d'un filtre de carbó pot reduir el cabdal d'extracció de la campana.

Com ajustar la velocitat intensiva 'H'?

La velocitat intensiva 'H' s'activa manualment prement el botó d'augment de velocitat fins que aparegui 'H'. Torna automàticament a la velocitat 2 després d'aproximadament 10 minuts per estalviar energia.

Quin tipus de producte de neteja utilitzar per al cos de la campana?

Si la campana és d'acer inoxidable, utilitzeu productes especialitzats per a inox. Si està pintada, utilitzeu aigua tèbia i sabó neutre. Eviteu productes abrasius, corrosius o esponges metàl·liques.

Què fer si la campana no s'encén?

Comproveu que el cable d'alimentació està ben connectat i que el corrent arriba a l'endoll. Si el problema persisteix, contacteu amb el Servei d'Assistència Tècnica de Teka.

Com estalviar energia amb la campana Teka NC 985?

Utilitzeu la velocitat adequada a la quantitat de vapor, privilegieu les velocitats baixes. Apagueu la campana i la il·luminació després de l'ús. Cobriu les cassoles per reduir el vapor. Netegeu els filtres regularment per mantenir l'eficiència.

MANUAL D'USUARI NC 985 TEKA

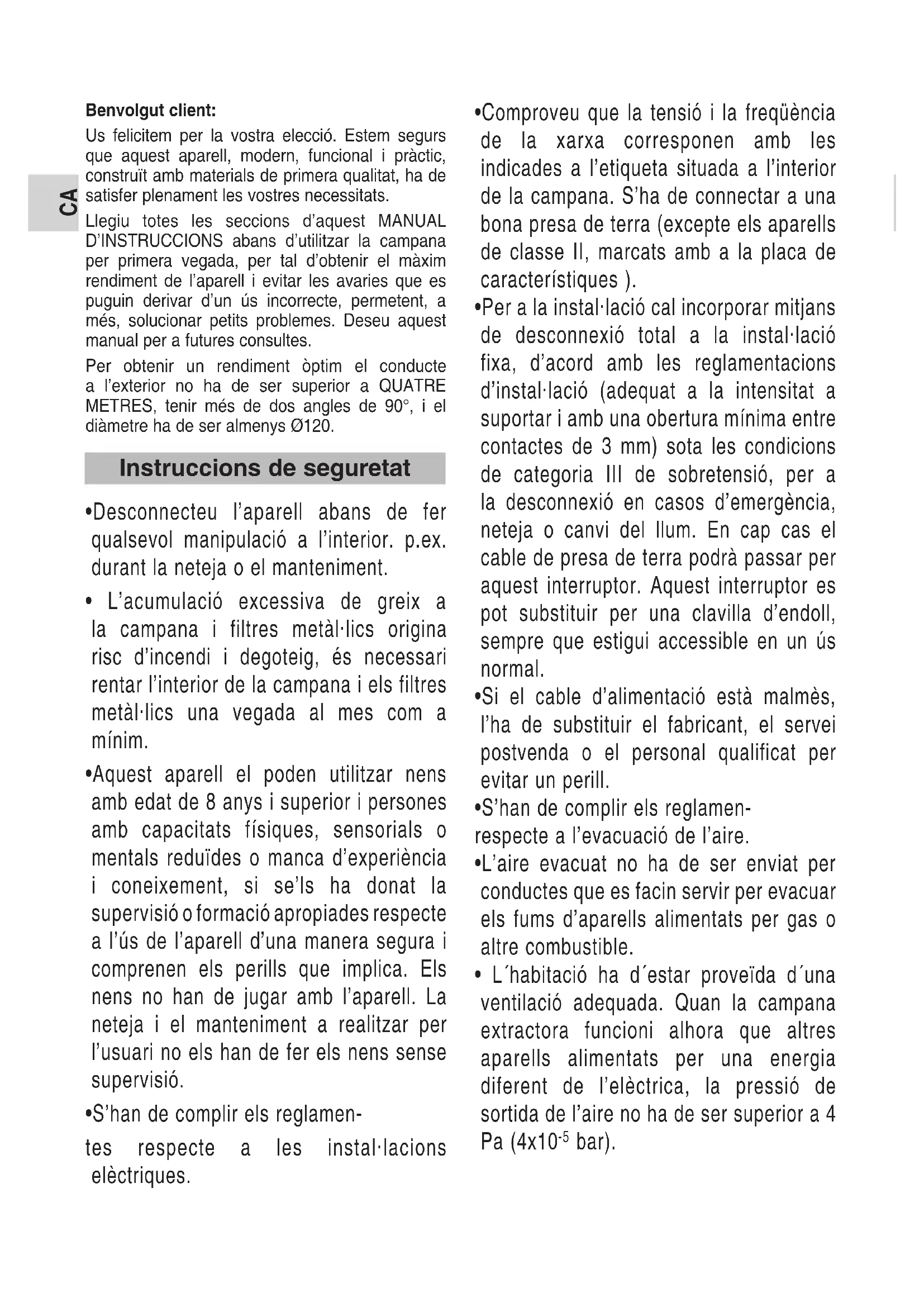

Us felicitem per la vostra elecció. Estem segurs que aquest aparell, modern, funcional i pràctic, construït amb materials de primera qualitat, ha de satisfer plenament les vostres necessitats.

Llegiu totes les seccions d'aquest MANUAL D'INSTRUCCIONS abans d'utilitzar la campana per primera vegada, per tal d'obtenir el màxim rendiment de l'aparell i evitar les avaries que es puguin derivar d'un ús incorrecte, permetent, a més, solucionar petits problemes. Deseu aquest manual per a futures consultes.

Per obtenir un rendiment òptim el conducte a l'exterior no ha de ser superior a QUATRE METRES, tenir més de dos angles de 90°, i el diàmetre ha de ser almenys ∅120.

Instruccions de seguretat

• Desconnecteu l'aparell abans de fer qualsevol manipulació a l'interior. p.ex. durant la neteja o el manteniment.
• L'acumulació excessiva de greix a la campana i filtres metàl·lics origina risc d'incendi i degoteig, és necessari rentar l'interior de la campana i els filtres metàl·lics una vegada al mes com a mínim.
• Aquest aparell el poden utilitzar nens amb edat de 8 anys i superior i persones amb capacitats físiques, sensorials o mentals reduïdes o manca d'experiència i coneixement, si se'ls ha donat la supervisió o formació apropiades respecte a l'ús de l'aparell d'una manera segura i comprenen els perills que implica. Els nens no han de jugar amb l'aparell. La neteja i el manteniment a realitzar per l'usuari no els han de fer els nens sense supervisió.

- S'han de complir els reglamentes respecte a les instal·lacions eléctriques.

• Comproveu que la tensió i la frequència de la xarxa corresponen amb les indicades a l'etiqueta situada a l'interior de la campana. S'ha de connectar a una bona presa de terra (excepte els aparells de classe II, marcats amb a la placa de característiques).
• Per a la instal·lació cal incorporar mitjans de desconnexió total a la instal·lació fixa, d'acord amb les reglamentacions d'instal·lació (adequat a la intensitat a suportar i amb una obertura mínima entre contactes de 3 mm) sota les condicions de categoria III de sobretensió, per a la desconnexió en casos d'emergència, neteja o canvi del llum. En cap cas el cable de presa de terra podrà passar per aquest interruptor. Aquest interruptor es pot substituir per una clavilla d'endoll, sempre que estigui accessible en un ús normal.
• Si el cable d'alimentació està malmès, l'ha de substituir el fabricant, el servei postvenda o el personal qualificat per evitar un perill.
  •S'han de complir els reglamen-respecte a l'evacuació de l'aire.
  • L'aire evacuat no ha de ser enviat per conductes que es facin servir per evacuar els fums d'aparells alimentats per gas o altre combustible.

• L'habitació ha d'estar proveïda d'una ventilació adequada. Quan la campana extractora funcioni alhora que altres aparells alimentats per una energia diferent de l'elèctrica, la pressió de sortida de l'aire no ha de ser superior a 4 Pa (4x10 ^-5 bar).

• No està permès flamejar sota la campana.

• La part inferior de la campana s'ha de situar com a mínim a 65cm dels taulells de gas o mixtes. Observeu les indicacions mínimes del fabricant del taulell. Aquesta distància pot ser reduïda si així s'indica a les instruccions d'instal·lació de la campana extractora.
• Les parts accessibles es poden escalfar quan es fan servir amb aparells de cocció.
• Mai no deixeu els cremadors de gas encesos sense un recipient que els cobreixi. El greix acumulat als filtres es pot degotejar o inflamar per efecte de l'augment de temperatura.
• Eviteu cuinar sota la campana si no estan col·locats els filtres metàl·lics, p.ex. mentre s'estan netejant al rentaplats.
• Us recomanem utilitzar guants i extremar la precaució quan netegeu l'interior de la campana.
• La seva campana està destinada per a l'ús domèstic i únicament per a l'extracció i purificació dels gasos provinents de la preparació d'aliments. L'ocupació per a altres usos és sota la seva responsabilitat i pot ser perillosa. un ús indegut de laparell.
• Per a qualsevol reparació cal adreçar-se al Servei d'Assistència Tècnica del fabricant més proper, usant sempre recanvis originals. Les reparacions o modificacions realitzades per personal no qualificat poden ocasionar danys a l'aparell o un

mal funcionament, posant en perill la seva seguretat.

- Aquest aparell compleix amb la Directiva europea 2012/19/UE sobre aparells elèctrics i electrònics identificada com a “Residus d’Aparells Elèctrics i Electrònics”. La directiva proporciona el marc general vàlid a tot l’àmbit de la Unió Europea per a la retirada i reutilització dels residus dels aparells elèctrics i electrònics

•NOMÉS XILE: “L’endoll mascle de connexió, ha de ser connectat només a un endoll femella de les mateixes característiques de l’endoll mascle en matèria.

Instal·lació

• Les instruccions d'instal·lació són a les imatges al principi d'aquest manual d'usuari.
• Retireu la làmina protectora de l'aparell, primer a la part posterior i per complet un cop finalitzat el muntatge.
• No seguir les instruccions d'instal·lació dels cargols o dispositius de fixació pot donar com a resultat una fallada elèctrica.
• Aquesta campana extractora està destinada a ser instal·lada únicament damunt d'una placa de no més de quatre zones de cocció segons UNE-EN 60335-2-31:2015 A1:2023; 7.12.1.

Instruccions d'ús

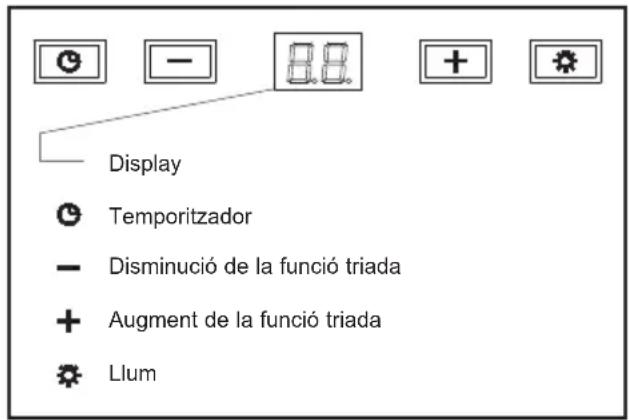

Accionant el comandament com s'indica a la figura, podrà controlar les funcions de la campana.

Per aconseguir una millor aspiració us recomanem posar en funcionament la campana uns minuts abans de cuinar perquè el flux d'aire sigui continu i estable al moment d'aspirar els fums.

De la mateixa manera, mantingueu la campana funcionant uns minuts després de cuinar per al total arrossegament de fums i olors a l'exterior.

Programació temps d'aspiració

1) Enceneu la campana i escolliu la velocitat d'aspiració desitjada.
2) Premeu a "Temporitzador".
3) Trieu el temps de programació desitjat prement “+” o “-”. La variació és de 1 a 1 minut (Min. = 1 min., màx. = 99 min.).
4) Es visualitzaran alternant-se la velocitat i el temps programat restant.
La velocitat intensiva “H” se selecciona només manualment i passarà a velocitat 2 transcorreguts 10 min. aprox.

Indicador saturació de filtres "F"

1) Quan l'indicador de saturació de filtres s'encengui, procediu a netejar-los.
2)Premeu “+” i “-” simultàniament durant 3 segons i l'indicador s'apagarà. També es pot apagar desconnectant-se de la xarxa.

Neteja i Manteniment

En realitzar tasques de neteja i manteniment assegureu-vos de complir les Instruccions de Seguretat indicades.

• Si la vostra campana és d'acer inoxidable, utilitzeu netejadors especialitzats per a aquest material seguint les instruccions del proveïdor del producte.
• Si la vostra campana és pintada, utilitzeu aigua tèbia i sabó neutre. Eviteu utilitzar productes amb substàncies corrosives, abrasives o dissolvents.
• En cap cas utilitzeu fregalls metàl·lics ni productes abrasius o corrosius.
• Assequeu la campana utilitzant un drap que no desprengui pilositats.
• No utilitzar aparells de neteja per vapor per realitzar aquesta tasca.

Neteja de Filtres Metàl·lics

• Per extreure els filtres dels vostres allotjaments feu una lleu pressió sobre els dispositius d'enclavament i després estireu-los.
• Els filtres metàl·lics es poden netejar deixant-los en aigua calenta i detergent neutre fins que es dissolgui el greix i després aclarint sota l'aixeta o utilitzant productes específics per a greix.
• També es poden netejar al rentaplats. En aquest cas, és aconsellable col·locar-los en posició vertical per evitar que es dipositin restes de menjar sobre aquests. La neteja al rentaplats pot deteriorar la superfície metàl·lica (ennegrint-la) sense que això afecti la seva capacitat de retenció de greixos.
• Un cop nets deixeu-los assecar lliurement i posteriorment col·loqueu-los a la campana

Canvi de Llums

Per al canvi de llums heu d'adreçar-vos al Servei d'Assistència més proper.

Codi de Ilum : 81455067

Si alguna cosa no funciona

Abans de trucar al Servei Tècnic feu les comprovacions següents:

Problema Possible causa Solució
La campana no funciona.	El cable d'alimentació de la campana no està contactat amb la xarxa.No hi ha corrent a la xarxa.
La campana no aspira prou o vibra.	Filtres saturats de greix.Obstrucció al conducte de sortida d'aire.
Els llums no il·luminen.	Les làmpades estan foses. Els llums estan fluixes.

• Per instal·lar el filtre de carbó actiu seguiu les instruccions subministrades.
• El fabricant es reserva el dret d'introduir als seus aparells les correccions que consideri necessàries sense perjudicar-ne les característiques essencials.
• És possible que amb la instal·lació de filtres de carbó s'observi a la campana una reducció de cabal d'extracció.

Indicacions sobre protecció de medi ambient.

Estalvi d'energia

• Aquest aparell és eficient quant a lestalvi denergia. Aquí hi ha alguns consells per estalviar encara més energia:
• Durant la cocció, assegureu-vos que hi hagi un subministrament suficient d'aire perquè la campana extractora funcioni de manera eficient i amb un nivell baix de soroll.
• Ajusteu la velocitat del ventilador a la quantitat de vapor produït durant la cocció. Utilitzeu el mode intensiu només quan sigui necessari, ja que com més baixa és la velocitat del ventilador, menys energia es consumeix.
• Si la cocció produeix grans quantitats de vapor, seleccioneu la velocitat més alta del ventilador en el moment oportú. Si el vapor ja s'ha escampat per la cuina, la campana haurà de funcionar més temps, consumint així més energia.
• Apagueu la campana i la llum si ja no les necessiteu o no les utilitzareu.
• Netegeu i, si cal, substituiu el filtre a intervals regulars per augmentar l'eficàcia del sistema de ventilació i evitar el risc d'incendi.
• En cuinar, poseu la tapa a les cassoles i paelles per reduir el vapor i la condensació.

Eliminació de l'embalatge

- Per eliminar els materials d'embalatge com ara cartró, poliuretà i pel·lícules,

utilitzeu contenidors adequats. Això assegura la reutilització dels materials.

Treure l'equip

1. Desconnecteu l'alimentació de xarxa.
2. Traieu la tapa del conducte que es troba per sobre de la campana.
3. Desconnecteu el conducte.
4. Mentre subjecteu l'equip, traieu els cargols que el fixen a la paret.
5. Per eliminar els residus resultants, escaigui d'acord amb les directrius de protecció ambiental corresponents.

Eliminació daparells fora dús.

• Segons la norma europea 2012/19/UE (RAEE), els electrodomèstics vells no s'han de llançar als contenidors municipals. S'han de recollir selectivament per optimitzar la recuperació i el reciclatge dels seus components i materials i reduir l'impacte en la salut humana i el medi ambient.
• El símbol del cub d'escombraries ratllat es marca en tots els productes per recordar-vos l'obligació de separar-los per a la recollida selectiva. Heu de contactar amb l'autoritat local o amb el venedor per informar-vos sobre com eliminar correctament el vostre electrodomèstic vell.
• Abans de rebutjar el vostre aparell, inutilitzeu-lo. Talleu el cable d'alimentació i llenceu-lo.

Informació Tècnica

Característiques elèctriques (VEURE ETIQUETA DE CARACTERÍSTIQUES)

Aquest aparell ha estat dissenyat, provat i fabricat segons:

• Seguretat: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233
• Rendiment: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564/IEC 62301
• EMC: EN 55014-1 / CISPR 14-1; EN 55014-2/ CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3
