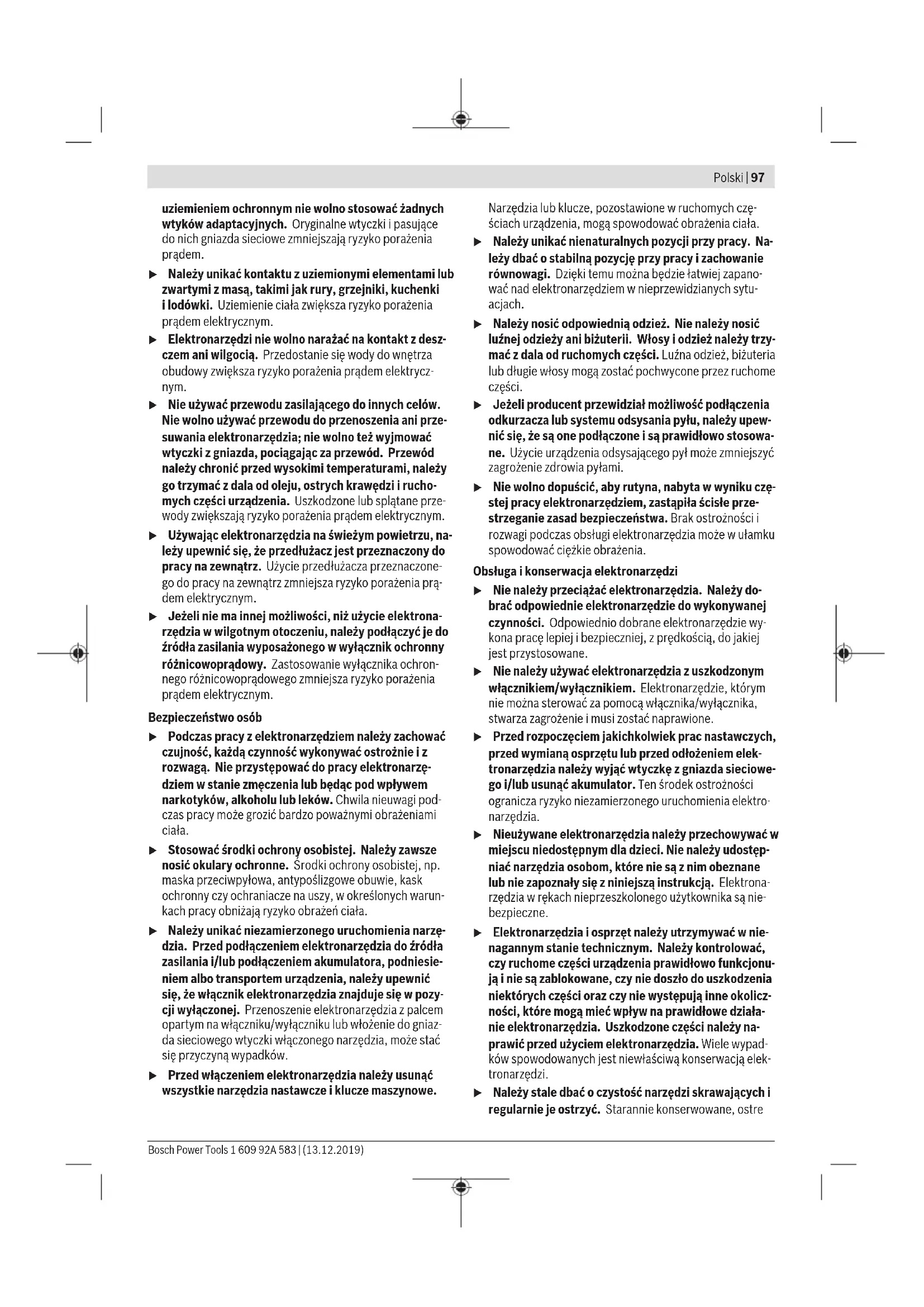

INSTRUKCJA OBSŁUGI GSR 14 42LI Plus Professional BOSCH

Yüksek devir sayısı aralığı; küçük delme çapları ile çalışmak için. u Vites seçme şalterini her zaman dayanak noktasına kadar itin. Aksi takdirde elektrikli el aleti hasar görebilir. Boşta çalışma freni Açma/kapama şalterini (11) serbest bıraktığınızda delme mandreni frenlenir ve böylece ucun çalışmaya devam etmesi engellenir. Vidalama yaparken açma/kapama şalterini (11) sadece vida iş parçasına oturacak kadar vidalandıktan sonra bırakın. Böylece vida başı iş parçasına girmez. Sıcaklığa bağlı aşırı zorlanma emniyeti Usulüne uygun kullanıldığında elektrikli el aleti zorlanamaz. Aşırı zorlanma olduğunda veya izin verilen işletim sıcaklığı aralığı dışına çıkıldığında devir sayısı düşürülür. İzin verilen işletme sıcaklığına ulaşıldığında elektrikli el aleti tekrar tam devir sayısı ile çalışır. Tam otomatik mil kilidi (Auto-Lock) Açma/kapama şalteri (11) basılı değilken mil boynu ve dolayısı ile uç girişi (1) kilitlidir. Bu; vidaları akü (7) boşken de sıkmayı ve elektrikli el aletini tornavida olarak kullanmayı mümkün kılar. Çalışırken dikkat edilecek hususlar u Elektrikli el aletini sadece kapalı durumda somunlara/ vidalara yerleştirin. Dönmekte olan uçlar kayabilir. 1 609 92A 583 | (13.12.2019) Bosch Power ToolsTürkçe | 95 Düşük devir sayısı ile uzun süre çalıştıktan sonra, soğumasını sağlamak üzere elektrikli el aletini yaklaşık 3 dakika boşta maksimum devir sayısı ile çalıştırmanız gerekir. Fayansları delmek için şalteri "Delme" sembolüne ayarlayın. Fayansları deldikten sonra şalteri "Darbeli delme" sembolüne ayarlayın ve darbeli çalışın. Beton, taş malzeme ve duvarda çalışırken sert metal delici kullanın. Metalde delme yaparken sadece hasarsız, bilenmiş HSS matkap uçlarını kullanın (HSS=Yüksek performanslı hızlı kesme çeliği). İlgili kalite, Bosch Aksesuar Programı tarafından garantilidir. Büyük ve uzun vidaları sert malzemeye vidalamadan önce dişin çekirdek çapı ile vida uzunluğunun 2/3 oranında bir kılavuz delik açmalısınız. Vidalama ucunu veya çok amaçlı vidalama ucu adaptörünü çıkarmak için yardımcı bir alet kullanılabilir. Uç tutucu (bkz. resim D1) Vidalama uçlarını saklamak için manyetik uç tutucusuna yerleştirebilirsiniz. Kemere takma klipsi (bkz. resim D2) Kemere takma klipsi (6) ile elektrikli el aletini örneğin kemerinize takabilirsiniz. Bu şekilde her iki elinizde serbest olur ve elektrikli el aletini istediğiniz an kullanabilirsiniz. Bakım ve servis Bakım ve temizlik u Elektrikli el aletinde bir çalışma yapmadan önce (örneğin bakım, uç değiştirme vb.), aleti taşırken ve saklarken her defasında aküyü elektrikli el aletinden çıkarın.Aletin açma/kapama şalterine yanlışlıkla basıldığında yaralanmalar ortaya çıkabilir. u İyi ve güvenli çalışabilmek için elektrikli el aletini ve havalandırma aralıklarını temiz tutun. Müşteri servisi ve uygulama danışmanlığı Müşteri servisleri ürününüzün onarım ve bakımı ile yedek parçalarına ait sorularınızı yanıtlandırır. Tehlike işaretlerini ve yedek parçalara ait bilgileri şu sayfada da bulabilirsiniz: www.bosch-pt.com Bosch uygulama danışma ekibi ürünlerimiz ve aksesuarları hakkındaki sorularınızda sizlere memnuniyetle yardımcı olur. Bütün başvuru ve yedek parça siparişlerinizde ürünün tip etiketi üzerindeki 10 haneli malzeme numarasını mutlaka belirtin. Sadece Türkiye için geçerlidir: Bosch genel olarak yedek parçaları 7 yıl hazır tutar. Türkçe Bosch Sanayi ve Ticaret A.Ş. Elektrikli El Aletleri Aydınevler Mah. İnönü Cad. No: 20 Küçükyalı Ofis Park A Blok 34854 Maltepe-İstanbul Tel.: 444 80 10 Fax: +90 216 432 00 82 E-mail: iletisim@bosch.com.tr www.bosch.com.tr Bulsan Elektrik İstanbul Cad. Devrez Sok. İstanbul Çarşısı No: 48/29 İskitler Ankara Tel.: +90 312 3415142 Tel.: +90 312 3410302 Fax: +90 312 3410203 E-mail: bulsanbobinaj@gmail.com Faz Makine Bobinaj Cumhuriyet Mah. Sanayi Sitesi Motor İşleri Bölümü 663 Sk. No:18 Antalya Tel.: +90 242 3465876 Tel.: +90 242 3462885 Fax: +90 242 3341980 E-mail: info@fazmakina.com.tr Körfez Elektrik Karaağaç Mah. Sümerbank Cad. No:18/2 Erzincan Tel.: +90 446 2230959 Fax: +90 446 2240132 E-mail: bilgi@korfezelektrik.com.tr Değer İş Bobinaj İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey/Gaziantep Tel.: +90 342 2316432 Fax: +90 342 2305871 E-mail: degerisbobinaj@hotmail.com Tek Çözüm Bobinaj Küsget San.Sit.A Blok 11Nolu Cd.No:49/A Şehitkamil/Gaziantep Tel.: +90 342 2351507 Fax: +90 342 2351508 E-mail: cozumbobinaj2@hotmail.com Günşah Otomotiv Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü İstanbul Tel.: +90 212 8720066 Fax: +90 212 8724111 E-mail: gunsahelektrik@ttmail.com Aygem 10021 Sok. No: 11 AOSB Çiğli İzmir Tel.: +90232 3768074 Fax: +90 232 3768075 E-mail: boschservis@aygem.com.tr Sezmen Bobinaj Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir İzmir Tel.: +90 232 4571465 Tel.: +90 232 4584480 Fax: +90 232 4573719 E-mail: info@sezmenbobinaj.com.tr Ankaralı Elektrik Eski Sanayi Bölgesi 3. Cad. No: 43 Kocasinan Bosch Power Tools 1 609 92A 583 | (13.12.2019)96 | Polski Kayseri Tel.: +90 352 3364216 Tel.: +90 352 3206241 Fax: +90 352 3206242 E-mail: gunay@ankarali.com.tr Asal Bobinaj Eski Sanayi Sitesi Barbaros Cad. No: 24/C Samsun Tel.: +90 362 2289090 Fax: +90 362 2289090 E-mail: bpsasalbobinaj@hotmail.com Üstündağ Elektrikli Aletler Nusretiye Mah. Boyacılar Aralığı No: 9 Tekirdağ Tel.: +90 282 6512884 Fax: +90 282 6521966 E-mail: info@ustundagsogutma.com Marmara Elektrik Tersane cd. Zencefil Sok.No:6 Karaköy İstanbul Tel.: +90 212 2974320 Fax: +90 212 2507200 E-mail: info@marmarabps.com Bağrıaçıklar Oto Elektrik Motorlu Sanayi Çarşısı Doğruer Sk. No:9 Selçuklu Konya Tel.: +90 332 2354576 Tel.: +90 332 2331952 Fax: +90 332 2363492 E-mail: bagriaciklarotoelektrik@gmail.com Kırgızistan, Moğolistan, Tacikistan, Türkmenistan, Özbekistan TOO “Robert Bosch” Power Tools, Satış Sonrası Servis Muratbaev Cad., 180 050012, Almatı, Kazakistan Servis E-posta: service.pt.ka@bosch.com Resmi İnternet Sitesi: www.bosch.com, www.bosch-pt.com Nakliye Alet içindeki lityum iyon (Li-Ionen) aküler tehlikeli madde taşıma yönetmeliği hükümlerine tabidir. Aküler başka bir yükümlülük olmaksızın kullanıcı tarafından caddeler üzerinde taşınabilir. Üçüncü kişiler eliyle yollanma durumunda (örneğin hava yolu ile veya nakliye şirketleri ile) paketleme ve etiketlemeye ilişkin özel hükümlere uyulmalıdır. Gönderi paketlenirken bir tehlikeli madde uzmanından yardım alınmalıdır. Aküleri sadece ve ancak gövdelerinde hasar yoksa gönderin. Açık kontakları kapatın ve aküyü ambalaj içinde hareket etmeyecek biçimde paketleyin. Lütfen olası ek ulusal yönetmelik hükümlerine de uyun. Tasfiye Elektrikli el aletleri, aküler, aksesuar ve ambalaj malzemesi çevre dostu tasfiye amacıyla bir geri dönüşüm merkezine yollanmalıdır. Elektrikli el aletlerini ve aküleri/bataryaları evsel çöplerin içine atmayın! Sadece AB ülkeleri için: 2012/19/EU yönetmeliği uyarınca kullanım ömrünü tamamlamış elektrikli el aletleri ve 2006/66/EC yönetmeliği uyarınca arızalı veya kullanım ömrünü tamamlamış aküler/ bataryalar ayrı ayrı toplanmak ve çevre dostu tasfiye için bir geri dönüşüm merkezine yollanmak zorundadır. Aküler/bataryalar: Lityum iyon: Lütfen nakliye bölümündeki talimata uyun (Bakınız „Nakliye“, Sayfa96). Polski Wskazówki bezpieczeństwa Ogólne wskazówki bezpieczeństwa dotyczące pracy z elektronarzędziami OSTRZEŻENIE Należy zapoznać się ze wszystkimi ostrzeżeniami i wskazówkami do- tyczącymi bezpieczeństwa użytkowania oraz ilustracjami i danymi technicznymi, dostarczonymi wraz z niniejszym elektronarzędziem. Nieprzestrzeganie poniższych wskazó- wek może stać się przyczyną porażenia prądem elektrycz- nym, pożaru i/lub poważnych obrażeń ciała. Należy zachować wszystkie przepisy i wskazówki bezpie- czeństwa dla dalszego zastosowania. Pojęcie "elektronarzędzie" odnosi się do elektronarzędzi za- silanych energią elektryczną z sieci (z przewodem zasilają- cym) i do elektronarzędzi zasilanych akumulatorami (bezprzewodu zasilającego). Bezpieczeństwo w miejscu pracy u Miejsce pracy należy utrzymywać w czystości i zapew- nić dobre oświetlenie. Nieporządek i brak właściwego oświetlenia sprzyjają wypadkom. u Elektronarzędzi nie należy używać w środowiskach za- grożonym wybuchem, np. w pobliżu łatwopalnych cie- czy, gazów lub pyłów. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon py- łów lub oparów. u Podczas użytkowania urządzenia należy zwrócić uwa- gę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Czynniki rozpraszające mogą spowodować utratę panowania nad elektronarzę- dziem. Bezpieczeństwo elektryczne u Wtyczki elektronarzędzi muszą pasować do gniazd. Nie wolno w żadnej sytuacji i w żaden sposób modyfi- kować wtyczek. Podczas pracy elektronarzędziami z 1 609 92A 583 | (13.12.2019) Bosch Power ToolsPolski | 97 uziemieniem ochronnym nie wolno stosować żadnych wtyków adaptacyjnych. Oryginalne wtyczki i pasujące do nich gniazda sieciowe zmniejszają ryzyko porażenia prądem. u Należy unikać kontaktu z uziemionymi elementami lub zwartymi z masą, takimi jak rury, grzejniki, kuchenki ilodówki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym. u Elektronarzędzi nie wolno narażać na kontakt z desz- czem ani wilgocią. Przedostanie się wody do wnętrza obudowy zwiększa ryzyko porażenia prądem elektrycz- nym. u Nie używać przewodu zasilającego do innych celów. Nie wolno używać przewodu do przenoszenia ani prze- suwania elektronarzędzia; nie wolno też wyjmować wtyczki z gniazda, pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać zdala od oleju, ostrych krawędzi i rucho- mych części urządzenia. Uszkodzone lub splątane prze- wody zwiększają ryzyko porażenia prądem elektrycznym. u Używając elektronarzędzia na świeżym powietrzu, na- leży upewnić się, że przedłużacz jest przeznaczony do pracy na zewnątrz. Użycie przedłużacza przeznaczone- go do pracy na zewnątrz zmniejsza ryzyko porażenia prą- dem elektrycznym. u Jeżeli nie ma innej możliwości, niż użycie elektrona- rzędzia w wilgotnym otoczeniu, należy podłączyć je do źródła zasilania wyposażonego w wyłącznik ochronny różnicowoprądowy. Zastosowanie wyłącznika ochron- nego różnicowoprądowego zmniejsza ryzyko porażenia prądem elektrycznym. Bezpieczeństwo osób u Podczas pracy z elektronarzędziem należy zachować czujność, każdą czynność wykonywać ostrożnie i z rozwagą. Nie przystępować do pracy elektronarzę- dziem w stanie zmęczenia lub będąc pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi pod- czas pracy może grozić bardzo poważnymi obrażeniami ciała. u Stosować środki ochrony osobistej. Należy zawsze nosić okulary ochronne. Środki ochrony osobistej, np. maska przeciwpyłowa, antypoślizgowe obuwie, kask ochronny czy ochraniacze na uszy, w określonych warun- kach pracy obniżają ryzyko obrażeń ciała. u Należy unikać niezamierzonego uruchomienia narzę- dzia. Przed podłączeniem elektronarzędzia do źródła zasilania i/lub podłączeniem akumulatora, podniesie- niem albo transportem urządzenia, należy upewnić się, że włącznik elektronarzędzia znajduje się w pozy- cji wyłączonej. Przenoszenie elektronarzędzia z palcem opartym na włączniku/wyłączniku lub włożenie do gniaz- da sieciowego wtyczki włączonego narzędzia, może stać się przyczyną wypadków. u Przed włączeniem elektronarzędzia należy usunąć wszystkie narzędzia nastawcze i klucze maszynowe. Narzędzia lub klucze, pozostawione wruchomych czę- ściach urządzenia, mogą spowodować obrażenia ciała. u Należy unikać nienaturalnych pozycji przy pracy. Na- leży dbać o stabilną pozycję przy pracy i zachowanie równowagi. Dzięki temu można będzie łatwiej zapano- wać nad elektronarzędziem w nieprzewidzianych sytu- acjach. u Należy nosić odpowiednią odzież. Nie należy nosić luźnej odzieży ani biżuterii. Włosy i odzież należy trzy- mać z dala od ruchomych części. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części. u Jeżeli producent przewidział możliwość podłączenia odkurzacza lub systemu odsysania pyłu, należy upew- nić się, że są one podłączone i są prawidłowo stosowa- ne. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie zdrowia pyłami. u Nie wolno dopuścić, aby rutyna, nabyta w wyniku czę- stej pracy elektronarzędziem, zastąpiła ścisłe prze- strzeganie zasad bezpieczeństwa. Brak ostrożności i rozwagi podczas obsługi elektronarzędzia może w ułamku spowodować ciężkie obrażenia. Obsługa i konserwacja elektronarzędzi u Nie należy przeciążać elektronarzędzia. Należy do- brać odpowiednie elektronarzędzie do wykonywanej czynności. Odpowiednio dobrane elektronarzędzie wy- kona pracę lepiej i bezpieczniej, z prędkością, do jakiej jest przystosowane. u Nie należy używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którym nie można sterować za pomocą włącznika/wyłącznika, stwarza zagrożenie i musi zostać naprawione. u Przed rozpoczęciem jakichkolwiek prac nastawczych, przed wymianą osprzętu lub przed odłożeniem elek- tronarzędzia należy wyjąć wtyczkę z gniazda sieciowe- go i/lub usunąć akumulator. Ten środek ostrożności ogranicza ryzyko niezamierzonego uruchomienia elektro- narzędzia. u Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostęp- niać narzędzia osobom, które nie są z nim obeznane lub nie zapoznały się z niniejszą instrukcją. Elektrona- rzędzia w rękach nieprzeszkolonego użytkownika są nie- bezpieczne. u Elektronarzędzia i osprzęt należy utrzymywać w nie- nagannym stanie technicznym. Należy kontrolować, czy ruchome części urządzenia prawidłowo funkcjonu- ją i nie są zablokowane, czy nie doszło do uszkodzenia niektórych części oraz czy nie występują inne okolicz- ności, które mogą mieć wpływ na prawidłowe działa- nie elektronarzędzia. Uszkodzone części należy na- prawić przed użyciem elektronarzędzia. Wiele wypad- ków spowodowanych jest niewłaściwą konserwacją elek- tronarzędzi. u Należy stale dbać o czystość narzędzi skrawających i regularnie je ostrzyć. Starannie konserwowane, ostre Bosch Power Tools 1 609 92A 583 | (13.12.2019)98 | Polski narzędzia skrawające rzadziej się blokują i są łatwiejsze w obsłudze. u Elektronarzędzi, osprzętu, narzędzi roboczych itp. na- leży używać zgodnie z ich instrukcjami oraz uwzględ- niać warunki i rodzaj wykonywanej pracy. Wykorzysty- wanie elektronarzędzi do celów niezgodnych z ich prze- znaczeniem jest niebezpieczne. u Uchwyty i powierzchnie chwytowe powinny być za- wsze suche, czyste i niezabrudzone olejem ani sma- rem. Śliskie uchwyty i powierzchnie chwytowe nie po- zwalają na bezpieczne trzymanie narzędzia i kontrolę nad nim w nieoczekiwanych sytuacjach. Obsługa i konserwacja elektronarzędzi akumulatorowych u Akumulatory należy ładować tylko w ładowarkach o parametrach określonych przez producenta. W przy- padku użycia ładowarki, przystosowanej do ładowania określonego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, istnieje niebezpieczeństwo pożaru. u Elektronarzędzi należy używać wyłącznie z przezna- czonymi do nich akumulatorami. Użycie innych akumu- latorów może stwarzać ryzyko odniesienia obrażeń ciała i zagrożenie pożarem. u Nieużywany akumulator należy przechowywać z dala od metalowych elementów, takich jak spinacze, mone- ty, klucze, gwoździe, śruby lub inne małe przedmioty metalowe, które mogłyby spowodować zwarcie biegu- nów akumulatora. Zwarcie biegunów akumulatora może skutkować oparzeniem lub wybuchem pożaru. u Przechowywanie lub użytkowanie akumulatora w nie- odpowiednich warunkach może spowodować wyciek elektrolitu. Należy unikać kontaktu z elektrolitem, a w razie przypadkowego kontaktu, przepłukać skórę wo- dą. W przypadku dostania się elektrolitu do oczu, na- leży dodatkowo zasięgnąć porady lekarza. Elektrolit wyciekający z akumulatora może spowodować podrażnie- nie skóry lub oparzenia. u Nie wolno używać uszkodzonych ani modyfikowanych akumulatorów i elektronarzędzi. Uszkodzone lub zmo- dyfikowane akumulatory mogą zachowywać się w sposób nieprzewidywalny, powodując niebezpieczne dla zdrowia skutki (zapłon, eksplozja, obrażenia ciała). u Akumulator należy trzymać z dala od ognia oraz chro- nić przed ekstremalnymi temperaturami. Wskutek działania ognia lub temperatury przekraczającej 130°C akumulator może eksplodować. u Należy stosować się do wszystkich wskazówek doty- czących ładowania. Nie wolno ładować akumulatora lub elektronarzędzia w temperaturze znajdującej się poza zakresem sprecyzowanym w niniejszej instruk- cji. Niezgodne z instrukcją ładowanie lub ładowanie w temperaturze niemieszczącej się w zalecanym zakresie może spowodować uszkodzenie akumulatora oraz zwięk- sza ryzyko pożaru. Serwis u Prace serwisowe przy elektronarzędziu mogą być wy- konywane wyłącznie przez wykwalifikowany personel i przy użyciu oryginalnych części zamiennych. W ten sposób zagwarantowana jest bezpieczna eksploatacja elektronarzędzia. u Nie wolno w żadnym wypadku naprawiać uszkodzone- go akumulatora. Naprawy akumulatora można dokony- wać wyłącznie u producenta lub w autoryzowanym punk- cie serwisowym. Wskazówki dotyczące bezpieczeństwa pracy z wiertarkami i wkrętarkami Zalecenia dotyczące bezpieczeństwa podczas wykonywania wszystkich prac u Podczas wiercenia z udarem należy stosować środki ochrony słuchu. Narażenie na hałas może stać się przy- czyną utraty słuchu. u Podczas wykonywania prac, przy których narzędzie skrawające lub elementy mocujące mogłyby natrafić na ukryte przewody elektryczne, elektronarzędzie na- leży trzymać wyłącznie za izolowane powierzchnie. Kontakt narzędzia skrawającego lub elementu mocujące- go z przewodem elektrycznym pod napięciem może spo- wodować przekazanie napięcia na nieizolowane części metalowe elektronarzędzia, grożąc porażeniem prądem elektrycznym. Zalecenia dotyczące stosowania długich wierteł u Nigdy nie wolno pracować z prędkością większą niż maksymalna prędkość dla danego wiertła. Przy wyż- szych prędkościach wiertło obracające się swobodnie, bez kontaktu z materiałem, ma tendencje do wyginania się, co może skutkować obrażeniami ciała. u Zawsze należy rozpoczynać wiercenie przy niskiej prędkości. Końcówka wiertła musi mieć kontakt z po- wierzchnią materiału. Przy wyższych prędkościach wier- tło obracające się swobodnie, bez kontaktu z materiałem, ma tendencje do wyginania się, co może skutkować obra- żeniami ciała. u Nacisk należy wywierać wyłącznie w jednej linii z pra- cującym narzędziem roboczym. Nie należy wywierać nadmiernego nacisku.Wskutek zbyt dużej siły nacisku wiertła mogą się wyginać, co może prowadzić do ich zła- mania lub utraty kontroli nad narzędziem, i w efekcie spo- wodować obrażenia ciała. Dodatkowe wskazówki bezpieczeństwa u Elektronarzędzie należy mocno trzymać. Podczas do- kręcania i odkręcania wkrętów i śrub mogą okresowo wy- stąpić wysokie momenty reakcji. u Należy zabezpieczyć obrabiany przedmiot. Zamocowa- nie obrabianego przedmiotu wurządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku. u Należy używać odpowiednich detektorów w celu zlo- kalizowania instalacji lub zwrócić się o pomoc do lo- kalnego dostawcy usługi. Kontakt z przewodami znajdu- 1 609 92A 583 | (13.12.2019) Bosch Power ToolsPolski | 99 jącymi się pod napięciem może doprowadzić do powsta- nia pożaru lub porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Przebicie przewodu wodociągowego powoduje szkody rzeczowe. u Przed odłożeniem elektronarzędzia należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze mo- że się zablokować idoprowadzić do utraty kontroli nad elektronarzędziem. u W razie uszkodzenia akumulatora lub stosowania go niezgodnie z przeznaczeniem może dojść do wystąpie- nia oparów. Akumulator może się zapalić lub wybuch- nąć. Należy zadbać o dopływ świeżego powietrza, a w przypadku wystąpienia dolegliwości skontaktować się z lekarzem. Opary mogą podrażnić drogi oddechowe. u Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia. u Ostre przedmioty, takie jak gwoździe lub śrubokręt, a także działanie sił zewnętrznych mogą spowodować uszkodzenie akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do jego przepalenia, eksplozji lub przegrzania. u Akumulator należy stosować wyłącznie w urządze- niach producenta. Tylko w ten sposób można ochronić akumulator przed niebezpiecznym dla niego przeciąże- niem. Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecz- nieniem, przed ogniem, zanieczyszczeniami, wodą i wilgocią. Istnieje zagrożenie zwarcia i wybuchu. u W razie zablokowania się narzędzia roboczego należy natychmiast wyłączyć elektronarzędzie. Należy być przygotowanym na wysokie momenty reakcji, które powodują odrzut. Narzędzie robocze może się zabloko- wać w przypadku przeciążenia elektronarzędzia lub skrzy- wienia jego pozycji w obrabianym elemencie. Opis urządzenia i jego zastosowania Należy przeczytać wszystkie wskazówki do- tyczące bezpieczeństwa i zalecenia. Nie- przestrzeganie wskazówek dotyczących bez- pieczeństwa izaleceń może doprowadzić do porażenia prądem elektrycznym, pożaru i/lub poważnych obrażeń ciała. Proszę zwrócić uwagę na rysunki zamieszczone na początku instrukcji obsługi. Użycie zgodne z przeznaczeniem Elektronarzędzie jest przeznaczone do wkręcania i wykręca- nia wkrętów i śrub oraz do wiercenia w drewnie, metalu, płytkach ceramicznych i tworzywach sztucznych. Model GSB przeznaczony jest dodatkowo do wiercenia udarowego wce- gle, murze ikamieniu. Przedstawione graficznie komponenty Numeracja przedstawionych graficznie komponentów odno- si się do schematu elektronarzędzia na stronach graficznych. (1) Uchwyt narzędziowy (2) Szybkozaciskowy uchwyt wiertarski (3) Pokrętło wstępnego wyboru momentu obrotowego (4) Przełącznik trybów pracy (GSB) (5) Przełącznik biegów (6) Zaczep do paska (7) Akumulator

(8) Przycisk odblokowujący akumulator

(9) Oświetlenie robocze (10) Przełącznik kierunku obrotów (11) Włącznik/wyłącznik (12) Uchwyt do końcówek wkręcających

(13) Rękojeść (powierzchnia izolowana)

Osprzęt ukazany na rysunkach lub opisany w instrukcji użyt- kowania nie wchodzi w standardowy zakres dostawy. Kom- pletny asortyment wyposażenia dodatkowego można zna- leźć w naszym katalogu osprzętu. Dane techniczne Wiertarko-wkrętarka akumu- latorowa Akumulatorowa wiertarko- wkrętarka udarowa GSR 14,4-2-LI Plus GSR 18-2-LI Plus GSB 14,4-2-LI Plus GSB 18-2-LI Plus Numer katalogowy 3 601 JE6 0.. 3 601 JE6 1.. 3 601 JE7 0.. 3 601 JE7 1.. Napięcie znamionowe V 14,4 18 14,4 18 Prędkość obrotowa bez obciążenia

– – 0–28 500 0–28 500 Bosch Power Tools 1 609 92A 583 | (13.12.2019)100 | Polski Wiertarko-wkrętarka akumu- latorowa Akumulatorowa wiertarko- wkrętarka udarowa GSR 14,4-2-LI Plus GSR 18-2-LI Plus GSB 14,4-2-LI Plus GSB 18-2-LI Plus Maks. moment obrotowy, wkręcanie twarde/miękkie wg ISO 5393

Nm 59/21 63/24 59/21 63/24 Maks. Ø wiercenia – Mur mm – – 13 13 – Stal mm 13 13 13 13 – Drewno mm 35 38 35 38 Zakres mocowania uchwytu wiertarskiego mm 1,5–13 1,5–13 1,5–13 1,5–13 Maks. Ø wkrętów mm 7 8 7 8 Waga zgodnie z EPTA-Procedure 01:2014

kg 1,4–1,7 1,6–2,7 1,5–1,7 1,6–2,7 Zalecana temperatura otocze- nia podczas ładowania °C 0 ... +35 0 ... +35 0 ... +35 0 ... +35 Dopuszczalna temperatura oto- czenia podczas pracy

i pod- czas przechowywania °C –20 ... +50 –20 ... +50 –20 ... +50 –20 ... +50 Zalecane akumulatory GBA 14,4V... GBA 18V... ProCORE18V... GBA 14,4V... GBA 18V... ProCORE18V... Zalecane ładowarki GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... A) w zależności od zastosowanego akumulatora B) ograniczona wydajność w przypadku temperatur <0°C Informacje o emisji hałasu i drgań GSR 14,4-2-LI Plus GSR 18-2-LI Plus GSB 14,4-2-LI Plus GSB 18-2-LI Plus Wartości pomiarowe emisji hałasu zostały określone zgodnie z EN62841-2-1. Określony wg skaliA typowy poziom hałasu emitowanego przez urządzenie wynosi Poziom ciśnienia akustyczne-

Poziom mocy akustycznej Niepewność pomiaru K Stosować środki ochrony słuchu! dB(A) dB(A)

Wartości łączne drgań a

(suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z EN62841-2-1: Wiercenie wmetalu:

<2,5 1,5 <2,5 1,5 <2,5 1,5 <2,5 1,5 Wiercenie udarowe wbetonie:

11,5 1,5 11,5 1,5 Podany w niniejszej instrukcji poziom drgań i poziom emisji hałasu zostały zmierzone zgodnie ze znormalizowaną proce- 1 609 92A 583 | (13.12.2019) Bosch Power ToolsPolski | 101 durą pomiarową i mogą zostać użyte do porównywania elek- tronarzędzi. Można ich także użyć do wstępnej oceny pozio- mu drgań i poziomu emisji hałasu. Podany poziom drgań i poziom emisji hałasu jest reprezenta- tywny dla podstawowych zastosowań elektronarzędzia. Je- żeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie właściwie konserwowane, poziom drgań i poziom emisji ha- łasu mogą różnić się od podanych wartości. Podane powyżej przyczyny mogą spowodować podwyższenie poziomu drgań i poziomu emisji hałasu w czasie pracy. Aby dokładnie ocenić poziom drgań i poziom emisji hałasu, należy wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone lub gdy jest ono wprawdzie włączone, ale nie jest używane do pracy. Podane powyżej przyczyny mogą spowo- dować obniżenie poziomu drgań i poziomu emisji hałasu w czasie pracy. Należy wprowadzić dodatkowe środki bezpieczeństwa, ma- jące na celu ochronę osoby obsługującej przed skutkami eks- pozycji na drgania, np.: konserwacja elektronarzędzia i na- rzędzi roboczych, zapewnienie odpowiedniej temperatury, aby nie dopuścić do wyziębienia rąk, właściwa organizacja czynności wykonywanych podczas pracy. Montaż u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowy- wania należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem. Ładowanie akumulatora u Należy stosować wyłącznie ładowarki wyszczególnio- ne w danych technicznych. Tylko te ładowarki są odpo- wiednie do ładowania zastosowanego w elektronarzędziu akumulatora litowo-jonowego. Wskazówka: W momencie dostawy akumulator jest nałado- wany częściowo. Aby zagwarantować pełną wydajność aku- mulatora, należy przed pierwszym użyciem całkowicie nała- dować akumulator w ładowarce. Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Prze- rwanie procesu ładowania nie niesie za sobą ryzyka uszko- dzenia ogniw akumulatora. Dzięki systemowi elektronicznej ochrony ogniw "Electronic Cell Protection (ECP)" akumulator litowo-jonowy jest zabez- pieczony przed głębokim rozładowaniem. W przypadku roz- ładowania akumulatora układ ochronny odłącza urządzenie: narzędzie przestaje się poruszać. u Po automatycznym wyłączeniu elektronarzędzia nie naciskać ponownie włącznika/wyłącznika. Można w ten sposób uszkodzić akumulator. Przestrzegać wskazówek dotyczących utylizacji odpadów. Wyjmowanie akumulatora Akumulator (7) posiada dwa stopnie blokady, zapobiegające jego wypadnięciu w przypadku niezamierzonego naciśnięcia przycisku odblokowującego (8). Akumulator, umieszczony w obudowie elektronarzędzia, przytrzymywany jest na miejscu za pomocą sprężyny. W celu wyjęcia akumulatora (7) nacisnąć przycisk odbloko- wujący (8) i wyjąć akumulator z elektronarzędzia. Nie należy przy tym używać siły. Wskaźnik stanu naładowania akumulatora Zielone diody LED wskaźnika stanu naładowania akumulato- ra pokazują stan naładowania akumulatora. Ze względów bezpieczeństwa stan naładowania akumulatora można skon- trolować tylko przy wyłączonym elektronarzędziu. Nacisnąć przycisk wskaźnika stanu naładowania lub , aby pojawiło się wskazanie stanu naładowania. Można to zrobić także po wyjęciu akumulatora. Jeżeli po naciśnięciu przycisku wskaźnika stanu naładowania nie świeci się żadna dioda LED, oznacza to, że akumulator jest uszkodzony i należy go wymienić. Typ akumulatora GBA 18V... Diody LED Pojemność Światło ciągłe, 3 zielone diody LED 60−100% Światło ciągłe, 2 zielone diody LED 30−60% Światło ciągłe, 1 zielona dioda LED 5−30% Światło ciągłe, 1 zielona dioda LED 0−5% Typ akumulatora ProCORE18V... Diody LED Pojemność Światło ciągłe, 5 zielonych diod LED 80−100 % Światło ciągłe, 4 zielone diody LED 60−80 % Światło ciągłe, 3 zielone diody LED 40−60 % Światło ciągłe, 2 zielone diody LED 20−40 % Światło ciągłe, 1 zielona dioda LED 5−20 % Światło ciągłe, 1 zielona dioda LED 0−5 % Wymiana narzędzi roboczych (zob. rys. B) u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowy- wania należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem. Przy zwolnionym włączniku/wyłączniku (11) następuje za- blokowanie wrzeciona. Umożliwia to szybką, wygodną i ła- twą wymianę narzędzi roboczych w uchwycie wiertarskim. Otworzyć szybkozaciskowy uchwyt wiertarski (2), obracając nim w kierunku ➊, aż możliwe będzie osadzenie narzędzia roboczego. Włożyć narzędzie robocze. Bosch Power Tools 1 609 92A 583 | (13.12.2019)102 | Polski Ręką mocno przekręcić tuleję szybkozaciskowego uchwytu wiertarskiego (2) w kierunku ➋. Uchwyt wiertarski zostanie automatycznie zablokowany. Odsysanie pyłów/wiórów Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minera- łów lub niektórych rodzajów metalu, mogą stanowić zagroże- nie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergicz- ne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów, np. dębiny lub buczyny uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Mate- riały, zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel. – Należy zawsze dbać o dobrą wentylację stanowiska pracy. – Zaleca się noszenie maski przeciwpyłowej z pochłania- czem klasy P2. Należy przestrzegać aktualnie obowiązujących w danym kra- ju przepisów, regulujących zasady obróbki różnego rodzaju materiałów. u Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się z łatwością zapalić. Praca Uruchamianie Wkładanie akumulatora Wskazówka: Użycie niedostosowanych do danego elektro- narzędzia akumulatorów może prowadzić do niewłaściwego działania lub do uszkodzenia elektronarzędzia. Wsunąć naładowany akumulator (7) od przodu w podstawę elektronarzędzia aż do jego zablokowania. Ustawianie kierunku obrotów (zob. rys. C) Za pomocą przełącznika obrotów (10) można zmienić kieru- nek obrotów elektronarzędzia. Przy naciśniętym włączniku/ wyłączniku (11) jest to jednak niemożliwe. Obroty w prawo: W celu wiercenia i wkręcania śrub naci- snąć przełącznik kierunku obrotów (10) w lewo do oporu. Obroty w lewo: Aby wykręcić śrubę lub odkręcić nakrętkę, należy przesunąć przełącznik kierunku obrotów (10) w pra- wo aż do oporu. Wstępny wybór momentu obrotowego (dotyczy trybu wkręcania) Za pomocą pokrętła wstępnego wyboru momentu obrotowe- go (3) można ustawić żądany moment obrotowy w 20 stop- niach. Jeżeli w trakcie pracy zostanie osiągnięty ustawiony moment obrotowy, narzędzie robocze zatrzyma się. Ustawianie trybu pracy Wiercenie GSR Przestawić pokrętło wstępnego wyboru mo- mentu obrotowego (3) na symbol „Wiercenie”. GSB Przestawić przełącznik trybów pracy (4) na symbol „Wiercenie”. Wkręcanie GSR Ustawić pokrętło wstępnego wyboru momentu obrotowego (3) na żądany moment obrotowy. GSB Przestawić przełącznik trybów pracy (4) na symbol „Wkręcanie”. Wiercenie udarowe (GSB) Przestawić przełącznik trybów pracy (4) na symbol „Wiercenie udarowe”. Nastawianie prędkości obrotowej/liczby udarów Prędkość obrotową / liczbę udarów włączonego elektrona- rzędzia można bezstopniowo regulować, stopniując siłę na- cisku na włącznik/wyłącznik (11). Lekki nacisk na włącznik/wyłącznik (11) skutkuje niską prędkością obrotową / mniejszą liczbą udarów. Wraz z ro- snącym naciskiem zwiększa się prędkość obrotowa / liczba udarów. Włączanie/wyłączanie Aby włączyć elektronarzędzia, należy nacisnąć włącznik/wy- łącznik (11) i przytrzymać w tej pozycji. Oświetlenie robocze LED (9) świeci się przy lekko lub całko- wicie naciśniętym włączniku/wyłączniku (11), zapewniając lepszą widoczność miejsca pracy przy niekorzystnych wa- runkach oświetleniowych. Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wy- łącznik (11). Mechaniczne przełączanie biegów u Przełącznik biegów (5) można obsługiwać tylko przy wyłączonym narzędziu.

Niski zakres prędkości obrotowej; do pracy z dużymi średni- cami wierteł lub do wkręcania.

Deklaracja zgodności UE Oświadczamy z pełną odpowiedzialnością, że niniejsze produkty odpowiada- ją wszystkim wymaganiom poniżej wyszczególnionych dyrektyw i rozporząd- zeń, oraz że są zgodne z następującymi normami. Dokumentacja techniczna: * Wiertarko-wkrętarka akumulatorowa Akumulatorowa wiertarko-wkrętarka udarowa Numer katalogowy
