Vysoký rozsah otáčok; vhodný na práce smalým vŕtacím priemerom. u Posúvajte prepínač rýchlostných stupňov vždy až na doraz. Inak by sa mohlo ručné elektrické náradie po- škodiť. Dobehová brzda Pri uvoľnení vypínača (11) sa skľučovadlo zabrzdí, čím sa za- bráni dobehu elektrického náradia. Pri zaskrutkovávaní skrutiek uvoľnite vypínač (11) až vtedy, keď je skrutka zaskrutkovaná do obrobku tak, že lícuje spo- vrchom. Skrutkovacia hlava potom nevnikne do obrobku. Tepelná ochrana proti preťaženiu Pri používaní vsúlade surčením sa elektrické náradie nemô- že preťažiť. Pri nadmernom zaťažení alebo prekročení prípustného rozsahu prevádzkovej teploty sa znížia otáčky. Elektrické náradie pracuje znova na plné otáčky až po dosia- hnutí prípustnej prevádzkovej teploty. Plnoautomatická aretácia vretena (Auto-Lock) Pri nestlačenom vypínači (11) sa vŕtacie vreteno, atým aj upínanie nástroja (1) zaaretuje. To umožňuje zaskrutkovávanie skrutiek aj vtedy, keď je aku- mulátor (7) vybitý, alebo používanie tohto elektrického nára- dia ako klasického skrutkovača. Upozornenia týkajúce sa prác u Na skrutku/maticu prikladajte ručné elektrické nára- die iba vo vypnutom stave. Otáčajúce sa pracovné ná- stroje by sa mohli zošmyknúť. Po dlhšej práci snízkymi otáčkami by ste mali elektrické náradie kvôli ochladeniu nechať cca 3minúty bežať napráz- dno smaximálnymi otáčkami. Na vŕtanie obkladačiek/dlaždíc nastavte prepínač na symbol „Vŕtanie“. Po prevŕtaní obkladačky nastavte prepínač na symbol „Vŕtanie spríklepom“ apokračujte vpráci sprí- klepom. Pri práci do betónu, kameňa amuriva používajte vrtáky zo spekaného karbidu. Pri vŕtaní do kovu používajte len bezchybné, naostrené HSS vrtáky (HSS = vysokovýkonná rýchlorezná oceľ). Zodpove- dajúcu kvalitu garantuje Bosch sortiment príslušenstva. Pred skrutkovaním väčších adlhších skrutiek do tvrdých materiálov by ste mali vrtákom spriemerom rovným jadru závitu skrutky predvŕtať otvor do 2/3 dĺžky skrutky. Na odstránenie skrutkovacieho hrotu alebo univerzálneho držiaka hrotov sa smie použiť pomocný nástroj. Držiak hrotov (pozri obrázok D1) Do magnetického držiaka hrotov môžete vsunúť skrutkovacie hroty, aby ste ich odložili. Spona na opasok (pozri obrázok D2) Pomocou spony na opasok (6) si môžete zavesiť elektrické náradie napr. na opasok. Vtakom prípade budete mať obi- dve ruky voľné aručné elektrické náradie budete mať stále vpohotovosti. Údržba aservis Údržba ačistenie u Pred všetkými prácami na elektrickom náradí (naprí- klad údržba, výmena nástroja apodobne), ako aj pri jeho preprave auskladnení vyberte akumulátor zelektrického náradia. Vprípade neúmyselného aktivo- vania vypínača hrozí nebezpečenstvo poranenia. u Elektrické náradie ajeho vetracie štrbiny udržiavajte vždy včistote, aby ste mohli pracovať dobre abezpeč- ne. 1 609 92A 583 | (13.12.2019) Bosch Power ToolsMagyar | 117 Zákaznícka služba aporadenstvo ohľadom použitia Servisné stredisko Vám odpovie na otázky týkajúce sa opravy aúdržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy ainformácie onáhradných dieloch náj- dete tiež na: www.bosch-pt.com Vprípade otázok týkajúcich sa našich výrobkov apríslušen- stva Vám ochotne pomôže poradenský tím Bosch. Vprípade akýchkoľvek otázok aobjednávok náhradných dielov uvádzajte bezpodmienečne 10‑miestne vecné číslo uvedené na typovom štítku výrobku. Slovakia Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online. Tel.: +421 2 48 703 800 Fax: +421 2 48 703 801 E-Mail: servis.naradia@sk.bosch.com www.bosch-pt.sk Transport Priložené lítiovo-iónové akumulátory podliehajú požiadav- kám na transport nebezpečného nákladu. Tieto akumulátory smie používateľ náradia prepravovať po cestách bez ďalších opatrení. Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požiadavky na obaly aoznačenie. Vtakomto prípade treba pri príprave zásielky bezpodmienečne konzultovať sodborní- kom na prepravu nebezpečného tovaru. Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte aakumulátor zabaľte tak, aby sa vobale nemohol posúvať. Rešpektujte aj prípadné doplňujú- ce národné predpisy. Likvidácia Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia. Neodhadzujte ručné elektrické náradie ani aku- mulátory/batérie do komunálneho odpadu! Len pre krajinyEÚ: Podľa Európskej smernice 2012/19/EÚ sa musí nepoužiteľ- né elektrické náradie apodľa európskej smernice 2006/66/ ES sa musia poškodené alebo opotrebované akumulátory/ batérie zbierať separovane atreba ich dávať na recykláciu vsúlade sochranou životného prostredia. Akumulátory/batérie: Li-Ion: Dodržujte pokyny uvedené včasti Transport (pozri „Trans- port“, Stránka117). Magyar Biztonsági tájékoztató Általános biztonsági előírások az elektromos kéziszerszámok számára FIGYELMEZ- TETÉS Olvassa el valamennyi biztonsági tájékoztatót, előírást, illusztrációt és adatot, amelyet az elektromos kéziszerszámmal együtt megkapott. Az alábbiakban felso- rolt előírások betartásának elmulasztása áramütéshez, tűz- höz és/vagy súlyos testi sérülésekhez vezethet. Kérjük a későbbi használatra gondosan őrizze meg eze- ket az előírásokat. Az alább alkalmazott "elektromos kéziszerszám" fogalom a hálózati elektromos kéziszerszámokat (hálózati csatlakozó kábellel) és az akkumulátoros elektromos kéziszerszámokat (hálózati csatlakozó kábel nélkül) foglalja magában. Munkahelyi biztonság u Tartsa tisztán és jól megvilágítva a munkaterületet. A zsúfolt vagy sötét területeken gyakrabban következnek be balesetek. u Ne dolgozzon a berendezéssel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok vagy por vannak. Az elektromos kéziszerszámok szikrá- kat keltenek, amelyek a port vagy a gőzöket meggyújthat- ják. u Tartsa távol a gyerekeket és a nézelődőket, ha az elektromos kéziszerszámot használja. Haelvonják a fi- gyelmét, elvesztheti az uralmát a berendezés felett. Elektromos biztonsági előírások u A készülék csatlakozó dugójának bele kell illeszkednie a dugaszolóaljzatba. A csatlakozó dugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott készülékek esetében ne használjon csatlakozó adaptert. Aváltoztatás nélküli csatlakozó dugók és a megfelelő dugaszoló aljzatok csökkentik az áramütés koc- kázatát. u Kerülje el a földelt felületekkel való érintkezést, mint például csövek, fűtőtestek, kályhák és hűtőgépek. Az áramütés veszélye megnövekszik, ha a teste földelve van. u Tartsa távol az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut be egy elektromos kéziszer- számba, az megnöveli az áramütés veszélyét. u Ne használja a kábelt a rendeltetésétől eltérő célokra. Sohase vigye vagy húzza az elektromos kéziszerszá- mot a kábelnél fogva, valamint sose húzza ki a csatla- kozót a kábelnél fogva a dugaszoló aljzatból. Tartsa távol a kábelt hőforrásoktól, olajtól, éles sarkoktól és élektől, valamint mozgó gépalkatrészektől. A megron- gálódott vagy csomókkal teli kábel megnöveli az áramütés veszélyét. Bosch Power Tools 1 609 92A 583 | (13.12.2019)118 | Magyar u Ha egy elektromos kéziszerszámmal a szabadban dol- gozik, csak kültéri hosszabbítót használjon. A kültéri hosszabbító használata csökkenti az áramütés veszélyét. u Ha nem lehet elkerülni az elektromos kéziszerszám nedves környezetben való használatát, alkalmazzon egy hibaáram-védőkapcsolót. A hibaáram-védőkapcso- ló alkalmazása csökkenti az áramütés kockázatát. Személyi biztonság u Munka közben mindig figyeljen, ügyeljen arra, amit csinál és megfontoltan dolgozzon az elektromos kézi- szerszámmal. Ne használja a berendezést ha fáradt vagy kábítószer, alkohol vagy gyógyszer hatása alatt áll. Egy pillanatnyi figyelmetlenség a szerszám használata közben komoly sérülésekhez vezethet. u Viseljen védőfelszerelést. Viseljen mindig védőszem- üveget. Avédőfelszerelések, mint a porvédő álarc, csú- szásbiztos védőcipő, védősapka és fülvédő megfelelő használata csökkenti a személyi sérülések kockázatát. u Kerülje el a készülék akaratlan üzembe helyezését. Győződjön meg arról, hogy az elektromos kéziszer- szám ki van kapcsolva, mielőtt beköti az áramforrást és/vagy az akkumulátort, valamint mielőtt felemelné és vinni kezdené az elektromos kéziszerszámot. Haaz elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha akészüléket bekapcsolt állapot- ban csatlakoztatja az áramforráshoz, az baleset vezethet. u Az elektromos kéziszerszám bekapcsolása előtt okvet- lenül távolítsa el abeállítószerszámokat vagy csavar- kulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállítószerszám vagy csavarkulcs sérüléseket okozhat. u Ne becsülje túl önmagát. Ügyeljen arra, hogy mindig biztosan álljon és az egyensúlyát megtartsa. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. u Viseljen megfelelő ruházatot. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját és a ruháját a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a szerszám mozgó részei magukkal ránthatják. u Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges be- rendezéseket, ellenőrizze, hogy azok megfelelő mó- don hozzá vannak kapcsolva a készülékhez és rendel- tetésüknek megfelelően működnek. A porgyűjtő be- rendezések használata csökkenti a munka során keletke- ző por veszélyes hatásait. u Ne hagyja, hogy az elektromos kéziszerszám gyakori használata során szerzett tapasztalatok túlságosan magabiztossá tegyék, és figyelmen kívül hagyja az idevonatkozó biztonsági alapelveket. Egy gondatlan művelet egy másodperc törtrésze alatt súlyos sérüléseket okozhat. Az elektromos kéziszerszámok gondos kezelése és használata u Ne terhelje túl a berendezést. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. Amegfelelő elektromos kéziszerszámmal amegadott tel- jesítménytartományon belül jobban és biztonságosabban lehet dolgozni. u Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Minden olyan elektro- mos kéziszerszám, amelyet nem lehet sem be‑, sem ki- kapcsolni, veszélyes és meg kell javíttatni. u Húzza ki a csatlakozót az áramforrásból és/vagy távo- lítsa el az akkumulátort (ha az leválasztható az elekt- romos kéziszerszámtól), mielőtt az elektromos kézi- szerszámon beállítási munkákat végez, tartozékokat cserél vagy a szerszámot tárolásra elteszi. Ez az elővi- gyázatossági intézkedés meggátolja a szerszám akaratlan üzembe helyezését. u A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyermekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem is- merik a szerszámot, vagy nem olvasták el ezt az útmu- tatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. u Tartsa megfelelően karban az elektromos kéziszerszá- mokat és a tartozékokat. Ellenőrizze, hogy a mozgó alkatrészek kifogástalanul működnek‑e, nincsenek‑e beszorulva, illetve nincsenek‑e eltörve vagy megron- gálódva olyan alkatrészek, amelyek hatással lehetnek az elektromos kéziszerszám működésére. A berende- zés megrongálódott részeit a készülék használata előtt javíttassa meg. Sok olyan baleset történik, amelyet az elektromos kéziszerszám nem megfelelő karbantartá- sára lehet visszavezetni. u Tartsa tisztán és éles állapotban a vágószerszámokat. Az éles vágóélekkel rendelkező, gondosan ápolt vágószer- számok ritkábban ékelődnek be és azokat könnyebben le- het vezetni és irányítani. u Az elektromos kéziszerszámokat, tartozékokat, szer- számbiteket stb. csak ezen kezelési utasításoknak megfelelően használja. Vegye figyelembe a munkakö- rülményeket valamint akivitelezendő munka sajátos- ságait. Az elektromos kéziszerszám eredeti rendelteté- sétől eltérő célokra való alkalmazása veszélyes helyzete- ket eredeményezhet. u Tartsa szárazon, tisztán valamint olaj- és zsírmentes állapotban a fogantyúkat és markoló felületeket. A csúszós fogantyúk és markoló felületek váratlan helyze- tekben lehetetlenné teszik az elektromos kéziszerszám biztonságos kezelését és irányítását. Az akkumulátoros elektromos kéziszerszámok gondos kezelése és használata u Az akkumulátort csak a gyártó által ajánlott töltőké- szülékekkel töltse fel. Ha egy bizonyos akkumulátortí- pus feltöltésére szolgáló töltőkészülékben egy másik ak- kumulátort próbál feltölteni, tűz keletkezhet. u Az elektromos kéziszerszámhoz csak az ahhoz tartozó akkumulátort használja. Másakkumulátorok használata személyi sérüléseket és tüzet okozhat. 1 609 92A 583 | (13.12.2019) Bosch Power ToolsMagyar | 119 u A használaton kívüli akkumulátort tartsa távol bár- mely fémtárgytól, mint például irodai kapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kisméretű fémtárgyaktól, amelyek áthidalhatják az érintkezőket. Az akkumulátor érintkezői közötti rövid- zárlat égési sérüléseket vagy tüzet okozhat. u Nem megfelelő körülmények esetén az akkumulátor- ból folyadék léphet ki. Kerülje az érintkezést a folya- dékkal. Havéletlenül mégis érintkezésbe került a fo- lyadékkal, azonnal öblítse le vízzel az érintett felüle- tet. Ha a folyadék a szemébe jutott, keressen fel ezen kívül egy orvost. Az akkumulátorból kilépő folyadék irri- tációkat vagy égéses bőrsérüléseket okozhat. u Sohase használjon egy akkumulátort vagy szerszá- mot, ha az megrongálódott, vagy ha változtatásokat hajtottak végre rajta. A megrongálódott vagy megvál- toztatott akkumulátorok kiszámíthatatlanul viselkedhet- nek, amely tűzhöz, robbanáshoz vagy sérülésveszélyhez vezet. u Ne tegye ki se az akkumulátort se a szerszámot tűz, vagy extrém hőmérsékleti hatásoknak. Ha az akkumu- látort tűznek, vagy 130°C-ot meghaladó hőmérsékletnek teszi ki, az robbanást okozhat. u Tartson be valamennyi töltési előírást és ne töltse fel az akkumulátort, ha annak hőmérséklete az utasítá- sokban megadott hőmérséklet-tartományon kívül van. Az akkumulátor nem megfelelő módon, vagy a megadott hőmérséklet-tartományon kívüli feltöltése megrongálhatja az akkumulátort és megnövelheti a tűzveszélyt. Szerviz u Az elektromos kéziszerszámot csak szakképzett sze- mélyzet kizárólag eredeti pótalkatrészek felhasználá- sával javíthatja. Ez biztosítja, hogy az elektromos kézi- szerszám biztonságos maradjon. u Sohase szervizeljen megrongálódott akkumulátort. Az akkumulátort csak a gyártónak, vagy az erre feljogosított szolgáltatóknak szabad szervizelniük. Biztonsági előírások fúró- és csavarozógépek számára Biztonsági figyelmeztetések minden művelethez u Ütvefúráshoz viseljen mindig fülvédőt. A zaj hatása hal- láskárosodáshoz vezethet. u Az elektromos kéziszerszámot csak a szigetelt marko- latfelületeknél fogja, főleg ha olyan műveletet hajt végre, melynek során a vágó tartozék vagy más tarto- zékok rejtett vezetékekhez érhetnek. Ha a vágó tarto- zék vagy egy rögzítő elem egy feszültség alatt álló vezeték- hez ér, az elektromos kéziszerszám fedetlen fémrészei szintén feszültség alá kerülhetnek és áramütéshez vezet- hetnek. Biztonsági figyelmeztetések hosszú fúrófejek használatához u Sohase működtesse a kéziszerszámot magasabb for- dulatszámmal, mint a fúrófej legnagyobb megenge- dett fordulatszáma .Magasabb fordulatszámok esetén a fúrófej kihajolhat, amikor szabadon forog, anélkül, hogy érintené a munkadarabot, és így személyi sérülést okoz- hat. u Mindig egy alacsony fordulatszámmal kezdje a fúrást, úgy, hogy az indításkor a fúrófej hegye érintkezésben legyen a munkadarabbal. Magasabb fordulatszámok esetén a fúrófej kihajolhat, amikor szabadon forog, anél- kül, hogy érintené a munkadarabot, és így személyi sérü- lést okozhat. u Csak a fúrófejjel egy vonalban gyakoroljon nyomást a kéziszerszámra és ne alkalmazzon túl nagy nyomást.A fúrófejek elgörbülhetnek és töréshez vagy a kéziszerszám feletti uralom elvesztéséhez vezethetnek, ez pedig szemé- lyi sérülésekhez vezethet. Kiegészítő biztonsági előírások u Tartsa szorosan fogva az elektromos kéziszerszámot. A csavarok megszorításkor és kilazításakor rövid időre magas reakciós nyomatékok léphetnek fel. u A megmunkálásra kerülő munkadarabot megfelelően rögzítse. Egy befogó szerkezettel vagy satuval rögzített munkadarab biztonságosabban van rögzítve, mintha csak a kezével tartaná. u A rejtett vezetékek felkutatásához használjon arra al- kalmas fémkereső készüléket, vagy kérje ki a helyi energiaellátó vállalat tanácsát. Ha egy elektromos veze- téket a berendezéssel megérint, az tűzhöz és áramütés- hez vezethet. Egy gázvezeték megrongálása robbanást eredményezhet. Ha egy vízvezetéket szakít meg, anyagi károk keletkeznek. u Várja meg, amíg az elektromos kéziszerszám teljesen leáll, mielőtt letenné. A betétszerszám beékelődhet, és a kezelő elvesztheti az uralmát az elektromos kéziszer- szám felett. u Az akkumulátorok megrongálódása vagy szakszerűt- len kezelése esetén abból gőzök léphetnek ki. Az ak- kumulátor kigyulladhat vagy felrobbanhat. Azonnal jut- tasson friss levegőt a helyiségbe, és ha panaszai vannak, keressen fel egy orvost. A gőzök ingerelhetik a légutakat. u Ne nyissa fel az akkumulátort. Ekkor fennáll egy rövid- zárlat veszélye. u Az akkumulátort hegyes tárgyak, például tűk vagy csavarhúzók, vagy külső erőbehatások megrongálhat- ják. Belső rövidzárlat léphet fel és az akkumulátor kigyul- ladhat, füstöt bocsáthat ki, felrobbanhat, vagy túlhevül- het. u Az akkumulátort csak a gyártó termékeiben használja. Az akkumulátort csak így lehet megvédeni a veszélyes túl- terheléstől. Óvja meg az elektromos kéziszerszámot a forróságtól, például a tartós napsugárzástól, a tűztől, a szennyezésektől, a víztől és a ned- vességtől. Robbanásveszély és rövidzárlat ve- szélye áll fenn. u Ha a betétszerszám leblokkolt, azonnal kapcsolja ki az elektromos kéziszerszámot. Számítson magas reakci- Bosch Power Tools 1 609 92A 583 | (13.12.2019)120 | Magyar ós nyomatékokra, amelyek egy visszarúgást okozhat- nak .A betétszerszám leblokkol, ha az elektromos kézi- szerszám túlterhelés alá kerül, vagy beékelődik a meg- munkálásra kerülő munkadarabba. A termék és a teljesítmény leírása Olvassa el az összes biztonsági figyelmezte- tést és előírást. A biztonsági előírások és uta- sítások betartásának elmulasztása áramütés- hez, tűzhöz és/vagy súlyos sérülésekhez vezet- het. Kérjük, vegye figyelembe a Használati Utasítás első részében található ábrákat. Rendeltetésszerű használat Az elektromos kéziszerszám csavarok becsavarozására és ki- hajtására, valamint fában, fémekben, kerámiákban és mű- anyagokban való fúrásra szolgál. A GSB ezen felül téglában, falakban és terméskőben végzett ütvefúrásra is szolgál. Az ábrázolásra kerülő komponensek A készülék ábrázolásra kerülő komponenseinek sorszámozá- sa az elektromos kéziszerszámnak az ábra-oldalon található képére vonatkozik. (1) Szerszámbefogó egység (2) Gyorsbefogó tokmány (3) Nyomaték előválasztó beállító gyűrű (4) Üzemmód-átkapcsoló (GSB) (5) Fokozat átkapcsoló (6) Övtartó csat (7) Akkumulátor

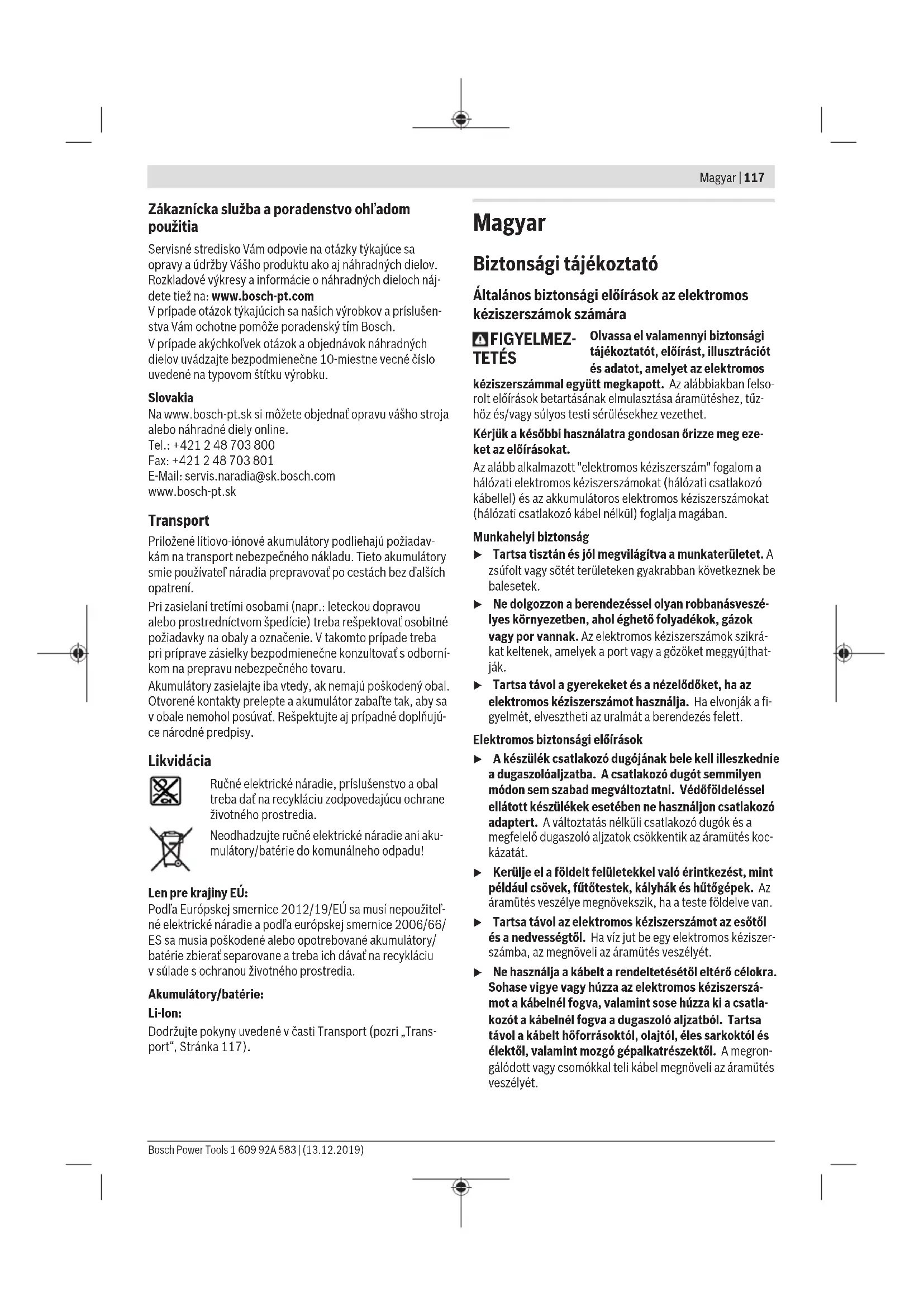

(8) Akkumulátor reteszelésfeloldó gomb

(9) Munkahely megvilágító lámpa (10) Forgásirány-átkapcsoló (11) Be-/kikapcsoló (12) Bittartó

(13) Fogantyú szigetelt markolatfelület)

A képeken látható vagy a szövegben leírt tartozékok rész- ben nem tartoznak a standard szállítmányhoz. Tartozék- programunkban valamennyi tartozék megtalálható. Műszaki adatok Akkumulátoros fúró- és csa- varozógép Akkumulátoros ütvefúró- csa- varozógép GSR 14,4-2-LI Plus GSR 18-2-LI Plus GSB 14,4-2-LI Plus GSB 18-2-LI Plus Rendelési szám 3 601 JE6 0.. 3 601 JE6 1.. 3 601 JE7 0.. 3 601 JE7 1.. Névleges feszültség V 14,4 18 14,4 18 Üresjárati fordulatszám

0–1900 0–1900 0–1900 0–1900 Ütésszám

– – 0–28 500 0–28 500 max. forgatónyomaték ke- mény/lágy csavarozásnál az ISO 5393 szerint

Nm 59/21 63/24 59/21 63/24 Max. fúróátmérő – Téglafalban mm – – 13 13 – Acélban mm 13 13 13 13 – Fában mm 35 38 35 38 Tokmány befogási tartománya mm 1,5–13 1,5–13 1,5–13 1,5–13 max. csavar-Ø mm 7 8 7 8 Súly az EPTA-Procedure 01:2014 (01:2014 EPTA-eljá- rás) szerint

kg 1,4–1,7 1,6–2,7 1,5–1,7 1,6–2,7 Javasolt környezeti hőmérsék- let a töltés során °C 0...+35 0...+35 0...+35 0...+35 1 609 92A 583 | (13.12.2019) Bosch Power ToolsMagyar | 121 Akkumulátoros fúró- és csa- varozógép Akkumulátoros ütvefúró- csa- varozógép GSR 14,4-2-LI Plus GSR 18-2-LI Plus GSB 14,4-2-LI Plus GSB 18-2-LI Plus megengedett környezeti hő- mérséklet az üzemelés során

és a tárolás során °C –20...+50 –20...+50 –20...+50 –20...+50 Javasolt akkumulátorok GBA 14,4V... GBA 18V... ProCORE18V... GBA 14,4V... GBA 18V... ProCORE18V... Javasolt töltőkészülékek GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... A) az alkalmazásra kerülő akkumulátortól függ B) <0°C hőmérsékletek esetén korlátozott teljesítmény Zaj-/rezgés-információ GSR 14,4-2-LI Plus GSR 18-2-LI Plus GSB 14,4-2-LI Plus GSB 18-2-LI Plus A zajkibocsátási értékek a EN62841-2-1szabványnak megfelelően kerültek meghatározásra. Az elektromos kéziszerszám A-értékelésű zajszintjének tipikus értéke: Hangnyomás-szint Hangteljesítmény-szint Szórás, K Viseljen fülvédőt! dB(A) dB(A)

rezgési összértékek (a három irány vektorösszege) és a K szórás aEN62841-2-1szabványnak megfelelően meghatáro- zott értékei: Fúrás fémben:

11,5 1,5 11,5 1,5 Az ezen utasításokban megadott rezgésszint és zajkibocsátá- si érték egy szabványban rögzített mérési módszerrel került meghatározásra és az elektromos kéziszerszámok egymással való összehasonlítására alkalmazható. Ez az érték a rezgés- és zajkibocsátás ideiglenes becslésére is alkalmas. A megadott rezgésszint és zajkibocsátási érték az elektro- mos kéziszerszám fő alkalmazásaira vonatkozik. Ha az elekt- romos kéziszerszámot más alkalmazásokra, eltérő betétszer- számokkal vagy nem kielégítő karbantartás mellett használ- ják, a rezgésszint és a zajkibocsátási érték a fenti értékektől eltérhet. Ez az egész munkaidőre vonatkozó rezgés- és zajki- bocsátást lényegesen megnövelheti. A rezgés- és zajkibocsátás pontos megbecsüléséhez figye- lembe kell venni azokat az időszakokat is, amikor a készülék kikapcsolt állapotban van, vagy amikor be van ugyan kap- csolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rezgés- és zajkibocsátást lényegesen csökkentheti. Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos ké- ziszerszám és a betétszerszámok karbantartása, a kezek me- legen tartása, a munkamenetek megszervezése. Összeszerelés u Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcsere, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszám- ból. Ellenkező esetben a be‑/kikapcsoló véletlen megérin- tésekor bekapcsolódó készülék sérüléseket okozhat. Az akkumulátor feltöltése u Csak a Műszaki Adatoknál megadott töltőkészüléke- ket használja. Csak ezek a töltőkészülékek felelnek meg pontosan az Ön elektromos kéziszerszámában alkalma- zásra kerülő Li‑ion-akkumulátornak. Bosch Power Tools 1 609 92A 583 | (13.12.2019)122 | Magyar Figyelem: Az akkumulátor részben feltöltve kerül kiszállítás- ra. Az akkumulátor teljes teljesítményének biztosítására az első alkalmazás előtt töltse fel teljesen az akkumulátort a töl- tőkészülékben. A Li‑ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy ez megrövidítené az élettartamát. A töltési folyamat megszakítása nem árt az akkumulátornak. A lithium-ionos-akkumulátort az „Electronic Cell Protection (ECP)“ védi a túl erős kisülés ellen. Ha az akkumulátor kime- rült, az elektromos kéziszerszámot egy védőkapcsoló kikap- csolja: Ekkor a betétszerszám nem mozog tovább. u Az elektromos kéziszerszám automatikus kikapcsolá- sa után ne nyomja tovább a be‑/kikapcsolót. Ez meg- rongálhatja az akkumulátort. Vegye figyelembe a hulladékba való eltávolítással kapcsola- tos előírásokat. Az akkumulátor kivétele A (7) akkumulátor két reteszelővállal van ellátva, amelyek meggátolják, hogy az akkumulátor a (8) akkumulátor rete- szelés feloldó gomb akaratlan megnyomásakor kiessen. Amíg az akkumulátor be van helyezve az elektromos kézi- szerszámba, azt egy rugó a helyén tartja. A (7)akkumulátor eltávolításához nyomja meg a (8)retesze- lés feloldó gombot és húzza ki az akkumulátort az elektromos kéziszerszámból. Ne erőltesse a kihúzást. Akkumulátor töltöttségi szint kijelző Az akkumulátor töltési szint kijelző display zöld LED-jei az ak- kumulátor töltési szintjét mutatják. A töltöttségi szintet biz- tonsági okokból csak használaton kívüli elektromos kéziszer- szám esetén lehet lekérdezni. Nyomja meg a vagy a feltöltési szint kijelző gombot, hogy kijelezze a töltési szintet. Erre kivett akkumulátor ese- tén is van lehetőség. Ha az akkumulátor feltöltési szint kijelző gomb megnyomása után egy LED sem világít, az akkumulátor meghibásodott és ki kell cserélni. Akkumulátor típus: GBA 18V... LED-ek Kapacitás Tartós fény, 3× zöld 60−100% Tartós fény, 2× zöld 30−60% Tartós fény, 1× zöld 5−30% Villogó fény, 1× zöld 0−5% Akkumulátor típus: ProCORE18V... LED-ek Kapacitás Tartós fény, 5× zöld 80−100 % LED-ek Kapacitás Tartós fény, 4× zöld 60−80 % Tartós fény, 3× zöld 40−60 % Tartós fény, 2× zöld 20−40 % Tartós fény, 1× zöld 5−20 % Villogó fény, 1× zöld 0−5 % Szerszámcsere (lásd a Bábrát) u Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcsere, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszám- ból. Ellenkező esetben a be‑/kikapcsoló véletlen megérin- tésekor bekapcsolódó készülék sérüléseket okozhat. Ha a (11) be-/kikapcsoló nincs benyomva, a fúróorsó rete- szelve van. Így biztosítva van, hogy a betétszerszámot a fúró- tokmányban gyorsan, kényelmesen és egyszerűen ki lehes- sen cserélni. Nyissa ki a (2) gyorsbefogó tokmányt az ➊ forgásirányba forgatva, amíg be lehet helyezni a szerszámot. Tegye be a szerszámot. Forgassa el kézzel, erőteljesen a (2) gyorsbefogó fúrótok- mány hüvelyét a ➋ irányba. A fúrótokmány ezzel automatiku- san reteszelésre kerül. Por- és forgácselszívás Az ólomtartalmú festékrétegek, egyes fafajták, ásványok és fémek pora egészségkárosító hatású lehet. A poroknak a ke- zelő vagy a közelben tartózkodó személyek által történő megérintése vagy belégzése allergikus reakciókhoz és/vagy a légutak megbetegedését vonhatja maga után. Egyes faporok, például tölgy- és bükkfaporok rákkeltő hatá- súak, főleg ha a faanyag kezeléséhez más anyagok is vannak bennük (kromát, favédő vegyszerek). A készülékkel azbesz- tet tartalmazó anyagokat csak szakembereknek szabad meg- munkálniuk. – Gondoskodjon a munkahely jó szellőztetéséről. – Ehhez a munkához célszerű egy P2 szűrőosztályú porvé- dő álarcot használni. A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be az adott országban érvényes előírásokat. u Gondoskodjon arról, hogy a munkahelyén ne gyűlhes- sen össze por. A porok könnyen meggyulladhatnak. Üzemeltetés Üzembe helyezés Az akkumulátor beszerelése Figyelem: Az elektromos kéziszerszámnak nem megfelelő akkumulátorok használata működési hibákhoz vagy az elekt- romos kéziszerszám megrongálódásához vezethet. Tolja be a feltöltött (7) akkumulátort az elektromos kéziszer- szám lábrészébe, amíg az akkumulátor biztonságosan rete- szelésre kerül. 1 609 92A 583 | (13.12.2019) Bosch Power ToolsMagyar | 123 A forgásirány beállítása (lásd a C ábrát) A (10) forgásirány-átkapcsoló az elektromos kéziszerszám forgásirányának megváltoztatására szolgál. Ha a (11) be-/ki- kapcsoló be van nyomva, akkor a forgásirányt nem lehet át- kapcsolni. Jobbra forgás: Fúráshoz és csavarok behajtásához tolja el balra ütközésig a (10) forgásirány átkapcsolót. Balra forgás: Csavarok és anyák meglazításához, illetve ki- hajtásához tolja el ütközésig jobbra a (10) forgásirány-átkap- csolót. A forgatónyomaték előzetes kijelölése (A Csavarozás üzemmódra érvényes) A (3)forgatónyomaték előválasztó beállító gyűrűvel a szük- séges forgatónyomatékot 20fokozatban előre be lehet állíta- ni. A beállított forgatónyomaték elérésekor a betétszerszám leállításra kerül. Az üzemmód beállítása Fúrás GSR Állítsa a (3)forgatónyomaték előválasztó beállí- tó gyűrűt a „Fúrás“ jelére. GSB Állítsa a (4)üzemmód beállító kapcsolót a "Fú- rás" jelére. Csavarozás GSR Állítsa be a (3)forgatónyomaték előválasztó be- állító gyűrűvel a kívánt forgatónyomatékot. GSB Állítsa a (4)üzemmód beállító kapcsolót a „Csa- varozás“ jelére. Ütvefúrás (GSB) Állítsa be a (4)üzemmód beállító kapcsolót az "Ütvefúrás" jelére. A fordulatszám/ütésszám beállítása A bekapcsolt elektromos kéziszerszám fordulatszámát/ütés- számát annak megfelelően szabályozhatja, mennyire nyomja be a (11) be-/kikapcsolót. A (11) be‑/kikapcsolóra gyakorolt enyhe nyomás alacsony löketszámot eredményez. Növekvő nyomás esetén a forsu- latszám/ütésszám is növekszik. Be- és kikapcsolás Az elektromos kéziszerszám üzembe helyezéséhez nyomja be és tartsa benyomva a (11) be-/kikapcsolót. A (9) munkahely megvilágító LED-lámpa világít kissé vagy teljesen megnyomott (11) be-/kikapcsoló esetén világít és gondoskodik arról, hogy a munkaterület hátrányos külső megvilágítás esetén is megfelelően meg legyen világítva. Az elektromos kéziszerszám kikapcsolásához eressze el a (11) be-/kikapcsolót. Mechanikus sebességfokozat beállítás u A (5) forgásirány-átkapcsolót csak álló elektromos ké- ziszerszám esetén kapcsolja át.

Alacsony fordulatszám tartomány; nagy átmérőjű fúróval végzett munkákhoz vagy csavarozáshoz.

Magas fordulatszám tartomány, kis átmérőjű fúróval végzett munkákhoz. u A fokozatválasztó kapcsolót mindig ütközésig el kell tolni. Ellenkező esetben az elektromos kéziszerszám megrongálódhat. Kifutás-fék Az (11) be‑/kikapcsoló elengedésével a fúrótokmány leféke- ződik, és ezáltal megakadályozza a betétszerszám utánfutá- sát. Csavarok becsavarásánál csak akkor engedje fel az (11) be‑/ kikapcsolót, amikor a csavar a munkadarab síkjáig be van csavarozva. Ekkor a csavarfej nem fúródik a munkadarabba. Hőmérsékletfüggő túlterhelés elleni védelem Rendeltetésszerű használat esetén az elektromos kéziszer- szám túlterhelése nem lehetséges. Túl magas terhelés ese- tén, vagy ha az üzemi hőmérséklet kilép a megengedett tar- tományból, a fordulatszám csökkentésre kerül. Az elektro- mos kéziszerszám csak a megengedett üzemi hőmérséklet elérése után működik ismét a teljes fordulatszámon. Teljesen automatikus tengelyreteszelés (Auto-Lock) Ha a (11)be-/kikapcsoló nincs benyomva, a fúróorsó és ez- zel a (1)befogó egység is reteszelve van. Ez kimerült (7)akkumulátor esetén is lehetővé teszi a csava- rok becsavarását, illetve az elektromos kéziszerszám csavar- húzóként való használatát. Munkavégzési tanácsok u Az elektromos kéziszerszámot csak kikapcsolt állapot- ban tegye fel az anyacsavarra / csavarra. A forgó betét- szerszámok lecsúszhatnak. Ha hosszabb ideig alacsony fordulatszámmal dolgozott, ak- kor az elektromos kéziszerszámot a lehűtéshez kb. 3 percig maximális fordulatszámmal üresjáratban járassa. Csempék fúrásához kapcsolja át a átkapcsolót a „Fúrás“ jelé- re. A csempe átfúrása után állítsa át az átkapcsolót az „Ütve- fúrás“ jelére és dolgozzon tovább ütvefúrással. Betonban, kőben és téglafalban végzett munkákhoz használ- jon keményfém fúrófejet. Fémekben végzett fúráshoz csak kifogástalan állapotú, kiéle- sített HSS-fúrófejeket használjon (HSS=nagyteljesítményű gyorsvágó acél). A Bosch tartozékprogramja garantálja a megfelelő minőséget. Ha nagyobb, hosszabb csavarokat akar kemény anyagba be- csavarozni, akkor célszerű a menet magátmérőjének megfe- lelő, a csavar hosszúságának 2/3‑át kitevő megfelelő hosszú- ságú furatot előfúrni. A csavarozóbit vagy az univerzális bittartó eltávolításához egy segédeszközt is szabad használni. Bosch Power Tools 1 609 92A 583 | (13.12.2019)124 | Русский Bittartó (lásd a D1 ábrát) A mágneses bittartóba tároláshoz bele lehet dugni a csavaro- zóbiteket. Övtartó csat (lásd a D2 ábrát) A (6) övtartó csat segítségével az elektromos kéziszerszá- mot például felakaszthatja egy hevederre. Ekkor mindkét ke- ze szabad, és az elektromos kéziszerszám mindig rendelke- zésre áll. Karbantartás és szerviz Karbantartás és tisztítás u Az elektromos kéziszerszámon végzendő minden munka (például karbantartás, szerszámcsere, stb.) megkezdése előtt, valamint szállításhoz és tároláshoz vegye ki az akkumulátort az elektromos kéziszerszám- ból. Ellenkező esetben a be‑/kikapcsoló véletlen megérin- tésekor bekapcsolódó készülék sérüléseket okozhat. u Tartsa mindig tisztán az elektromos kéziszerszámot és annak szellőzőnyílásait, hogy jól és biztonságosan dol- gozhasson. Vevőszolgálat és alkalmazási tanácsadás A vevőszolgálat a terméke javításával és karbantartásával, valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve- sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb- rák és egyéb információk a következő címen találhatók: www.bosch-pt.com A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és azok tartozékaival kapcsolatos kérdésekben szívesen nyújt segítséget. Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni, okvetlenül adja meg a termék típustábláján található 10‑je- gyű cikkszámot. Magyarország Robert Bosch Kft. 1103 Budapest Gyömrői út. 120. A www.bosch-pt.hu oldalon online megrendelheti készüléké- nek javítását. Tel.:+3618798502 Fax: +3618798505 info.bsc@hu.bosch.com www.bosch-pt.hu Szállítás A benne található lithium-ionos-akkumulátorokra a veszélyes árukra vonatkozó előírások érvényesek. A felhasználók az ak- kumulátorokat a közúti szállításban minden további nélkül szállíthatják. Ha az akkumulátorok szállításával harmadik személyt (példá- ul: légi vagy egyéb szállító vállalatot) bíznak meg, akkor fi- gyelembe kell venni a csomagolásra és a megjelölésre vonat- kozó különleges követelményeket. Ebben az esetben a kül- demény előkészítésébe be kell vonni egy veszélyes áru szak- embert. Csak akkor küldje el az akkumulátort, ha a háza nincs meg- rongálódva. Ragassza le a nyitott érintkezőket és csomagolja be úgy az akkumulátort, hogy az a csomagoláson belül ne mozoghasson. Vegye figyelembe az adott országon belüli, az előbbieknél esetleg szigorúbb helyi előírásokat. Eltávolítás Az elektromos kéziszerszámokat, az akkumulá- torokat, a tartozékokat és a csomagolást a kör- nyezetvédelmi szempontoknak megfelelően kell újrafelhasználásra előkészíteni. Ne dobja ki az elektromos kéziszerszámokat és az akkumulátorokat/elemeket a háztartási sze- métbe! Csak az EU‑tagországok számára: A 2012/19/EU európai irányelvnek megfelelően a már nem használható elektromos kéziszerszámokat és a 2006/66/EK európai irányelvnek megfelelően a már nem használható ak- kumulátorokat/elemeket külön össze kell gyűjteni és a kör- nyezetvédelmi szempontoknak megfelelően kell újrafelhasz- nálásra leadni. Akkumulátorok/elemek: Li-ion: Kérjük vegye figyelembe a Szállítás fejezetben található tájé- koztatót (lásd „Szállítás”, Oldal124).

EU konformitási nyilatkozat Egyedüli felelőséggel kijelentjük, hogy a megnevezett termékek megfelelnek az alábbiakban felsorolásra kerülő irányelvek és rendeletek valamennyi ide- vágó előírásainak és megfelelnek a következő szabványoknak. Műszaki dokumentumok megőrzési pontja: * Akkumulátoros fúró- és csavarozógép Akkumulátoros ütve- fúró- csavarozógép Cikkszám
