NÁVOD K OBSLUZE GSR 14 42LI Plus Professional BOSCH

Wysoki zakres prędkości obrotowej – do wiercenia otworów o małych średnicach. u Przełącznik biegów należy zawsze przesuwać aż do oporu. W przeciwnym wypadku może dojść do uszkodze- nia elektronarzędzia. Hamulec wybiegowy Po zwolnieniu włącznika/wyłącznika (11) wyhamowywany jest bieg uchwytu wiertarskiego, co zapobiega bezwładnemu ruchowi narzędzia roboczego. Przy wkręcaniu śrub i wkrętów należy zwolnić włącznik/wy- łącznik (11) dopiero po całkowitym wkręceniu śruby lub 1 609 92A 583 | (13.12.2019) Bosch Power ToolsPolski | 103 wkrętu w materiał. Główka śruby/wkrętu nie wwierci się wówczas w materiał. Termiczny wyłącznik przeciążeniowy Stosowanego zgodnie z przeznaczeniem elektronarzędzia nie da się przeciążyć. W przypadku zbyt silnego obciążenia lub po przekroczeniu dopuszczalnego zakresu temperatury roboczej dochodzi do zredukowania prędkości obrotowej. Elektronarzędzie pracuje z pełną prędkością obrotową do- piero po ponownym osiągnięciu dopuszczalnej temperatury roboczej. Automatyczna blokada wrzeciona (Auto‑Lock) Przy zwolnionym włączniku/wyłączniku (11) wrzeciono, a wraz z nim uchwyt narzędziowy (1) są zablokowane. Umożliwia to wkręcanie również przy wyładowanym akumu- latorze (7) lub używanie elektronarzędzia jako śrubokręta. Wskazówki dotyczące pracy u Nie wolno przykładać włączonego elektronarzędzia do nakrętki/śruby. Obracające się narzędzia robocze mogą ześlizgnąć się z nakrętki lub z łba śruby. Po dłuższej pracy z niską prędkością obrotową elektronarzę- dzie należy schłodzić, przełączając je w tym celu na ok. 3 mi- nuty na maksymalną prędkość obrotową. Przed przystąpieniem do wiercenia w płytkach ceramicz- nych, należy przestawić przełącznik na symbol „wiercenie”. Po przewierceniu płytki należy przestawić przełącznik na symbol „wiercenie z udarem”, aby dalej wiercić z użyciem udaru. Przy pracach w betonie, kamieniach i murach należy używać wiertła ze stopu twardego. Do wiercenia w metalu należy używać tylko ostrych wierteł HSS, znajdujących się w doskonałym stanie technicznym (HSS = stal szybkotnąca o podwyższonej wydajności skrawa- nia). Odpowiednią jakość gwarantuje program części za- miennych firmy Bosch. Przed wkręcaniem większych, dłuższych śrub w twarde ma- teriały, zaleca się wykonanie nawiercenia na ok. 2/3 długo- ści śruby, o średnicy równej średnicy gwintu śruby. Do zdejmowania końcówek wkręcających oraz uniwersalne- go uchwytu na końcówki, można posłużyć się narzędziem. Uchwyt do końcówek wkręcających (zob. rys. D1) W magnetycznym uchwycie do końcówek wkręcających można przechowywać końcówki wkręcające. Zaczep do paska (zob. rys. D2) Za pomocą zaczepu do paska (6) można wygodnie zawiesić elektronarzędzie, np. na pasku. Dzięki temu obie ręce są wolne, a elektronarzędzie znajduje się w zasięgu ręki. Konserwacja i serwis Konserwacja i czyszczenie u Przed przystąpieniem do jakichkolwiek prac przy elektronarzędziu (np. prace konserwacyjne, wymiana osprzętu itp.), a także na czas transportu i przechowy- wania należy wyjąć z niego akumulator. Niezamierzone uruchomienie włącznika/wyłącznika grozi skaleczeniem. u Utrzymywanie urządzenia i szczelin wentylacyjnych w czystości gwarantuje prawidłową i bezpieczną pracę. Obsługa klienta oraz doradztwo dotyczące użytkowania Ze wszystkimi pytaniami, dotyczącymi naprawy ikonserwa- cji nabytego produktu oraz dostępu do części zamiennych, prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem: www.bosch-pt.com Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem. Przy wszystkich zgłoszeniach oraz zamówieniach części za- miennych konieczne jest podanie 10‑cyfrowego numeru ka- talogowego, znajdującego się na tabliczce znamionowej pro- duktu. Polska Robert Bosch Sp. z o.o. Serwis Elektronarzędzi Ul. Jutrzenki 102/104 02-230 Warszawa Na www.serwisbosch.com znajdą Państwo wszystkie szcze- góły dotyczące usług serwisowych online. Tel.: 22 7154450 Faks: 22 7154440 E-Mail: bsc@pl.bosch.com www.bosch-pt.pl Transport Załączone w dostawie akumulatory litowo-jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecz- nych. Akumulatory mogą być transportowane drogą lądową przez użytkownika, bez konieczności spełnienia jakichkol- wiek dalszych warunków. W przypadku przesyłki przez osoby trzecie (np. transport drogą powietrzną lub za pośrednictwem firmy spedycyjnej) należy dostosować się do szczególnych wymogów dotyczą- cych opakowania i oznakowania towaru. W takim wypadku podczas przygotowywania towaru do wysyłki należy skonsul- tować się z ekspertem ds. towarów niebezpiecznych. Akumulatory można wysyłać tylko wówczas, gdy ich obudo- wa nie jest uszkodzona. Odsłonięte styki należy zakleić, a akumulator zapakować wtaki sposób, aby nie mógł on się poruszać (przesuwać) w opakowaniu. Należy wziąć też pod uwagę ewentualne inne przepisy prawa krajowego. Utylizacja odpadów Elektronarzędzia, akumulatory, osprzęt i opa- kowanie należy oddać do powtórnego przetwo- rzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska. Elektronarzędzia i akumulatora/baterii nie wol- no wyrzucać do odpadów domowych! Bosch Power Tools 1 609 92A 583 | (13.12.2019)104 | Čeština Tylko dla krajów UE: Zgodnie z europejską dyrektywą 2012/19/UE niezdatne do użytku elektronarzędzia, a zgodnie z europejską dyrektywą 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osobno i doprowadzić do ponownego prze- tworzenia zgodnie z przepisami ochrony środowiska. Akumulatory/baterie: Li-Ion: Prosimy postępować zgodnie ze wskazówkami umieszczony- mi w rozdziale Transport (zob. „Transport“, Strona103). Čeština Bezpečnostní upozornění Obecné bezpečnostní pokyny pro elektrické nářadí VÝSTRAHA Prostudujte si všechny bezpečnostní výstrahy, pokyny, ilustrace aspecifikace ktomuto elektrickému nářadí. Nedodržování všech níže uvedených pokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžké poranění. Všechna varovná upozornění apokyny do budoucna uschovejte. Vupozorněních použitý pojem „elektrické nářadí“ se vztahuje na elektrické nářadí napájené ze sítě (se síťovým kabelem) ana elektrické nářadí napájené akumulátorem (bez síťového kabelu). Bezpečnost pracoviště u Udržujte pracoviště včistotě adobře osvětlené. Nepořádek nebo neosvětlené pracoviště mohou vést kúrazům. u Selektrickým nářadím nepracujte vprostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické nářadí vytváří jiskry, které mohou prach nebo páry zapálit. u Děti ajiné osoby udržujte při použití elektrického nářadí vbezpečné vzdálenosti od pracoviště. Při rozptýlení můžete ztratit kontrolu nad nářadím. Elektrická bezpečnost u Zástrčky elektrického nářadí musí lícovat se zásuvkou. Zástrčka nesmí být žádným způsobem upravena. Selektrickým nářadím sochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky aodpovídající zásuvky snižují riziko zásahu elektrickým proudem. u Zabraňte kontaktu těla suzemněnými povrchy, jako jsou např. potrubí, topení, sporáky achladničky. Je‑li vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem. u Chraňte elektrické nářadí před deštěm avlhkem. Vniknutí vody do elektrického nářadí zvyšuje nebezpečí zásahu elektrickým proudem. u Dbejte na účel kabelu. Nepoužívejte jej knošení elektrického nářadí nebo kvytažení zástrčky ze zásuvky. Udržujte kabel vbezpečné vzdálenosti od tepla, oleje, ostrých hran nebo pohyblivých dílů. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem. u Pokud pracujete selektrickým nářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé ipro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem. u Pokud se nelze vyhnout provozu elektrického nářadí ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko zásahu elektrickým proudem. Osobní bezpečnost u Buďte pozorní, dávejte pozor na to, co děláte apřistupujte kpráci selektrickým nářadím rozumně. Nepoužívejte žádné elektrické nářadí, pokud jste unaveni nebo pod vlivem drog, alkoholu či léků. Moment nepozornosti při použití elektrického nářadí může vést kvážným poraněním. u Používejte ochranné osobní pomůcky. Noste ochranné brýle. Nošení osobních ochranných pomůcek, jako je maska proti prachu, bezpečnostní obuv sprotiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle aktuálních podmínek, snižuje riziko poranění. u Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektrické nářadí vypnuté, dříve než jej uchopíte, ponesete či připojíte na zdroj napájení a/nebo akumulátor. Máte‑li při nošení elektrického nářadí prst na spínači, nebo pokud nářadí připojíte ke zdroji napájení zapnuté, může dojít kúrazu. u Než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíče. Nachází-li se votáčivém dílu elektrického nářadí nějaký nástroj nebo klíč, může dojít kporanění. u Nepřeceňujte své síly. Zajistěte si bezpečný postoj audržujte vždy rovnováhu. Tím můžete elektrické nářadí vneočekávaných situacích lépe kontrolovat. u Noste vhodný oděv. Nenoste volný oděv ani šperky. Vlasy aoděv udržujte vbezpečné vzdálenosti od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly. u Lze‑li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny asprávně použity. Odsávání prachu může snížit ohrožení prachem. u Dbejte na to, abyste při častém používání nářadí nebyli méně ostražití anezapomínali na bezpečnostní zásady. Nedbalé ovládání může způsobit těžké poranění za zlomek sekundy. 1 609 92A 583 | (13.12.2019) Bosch Power ToolsČeština | 105 Svědomité zacházení apoužívání elektrického nářadí u Elektrické nářadí nepřetěžujte. Pro svou práci použijte ktomu určené elektrické nářadí. Svhodným elektrickým nářadím budete pracovat vdané oblasti lépe abezpečněji. u Nepoužívejte elektrické nářadí, jestliže jej nelze spínačem zapnout avypnout. Elektrické nářadí, které nelze ovládat spínačem, je nebezpečné amusí se opravit. u Než provedete seřízení elektrického nářadí, výměnu příslušenství nebo nářadí odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte odpojitelný akumulátor. Toto preventivní opatření zabrání neúmyslnému zapnutí elektrického nářadí. u Uchovávejte nepoužívané elektrické nářadí mimo dosah dětí. Nenechte nářadí používat osoby, které sním nejsou seznámeny nebo nečetly tyto pokyny. Elektrické nářadí je nebezpečné, je‑li používáno nezkušenými osobami. u Pečujte oelektrické nářadí apříslušenství svědomitě. Zkontrolujte, zda pohyblivé díly nářadí bezvadně fungují anevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že by ovlivňovaly funkce elektrické nářadí. Poškozené díly nechte před použitím elektrického nářadí opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektrickém nářadí. u Řezné nástroje udržujte ostré ačisté. Pečlivě ošetřované řezné nástroje sostrými řeznými hranami se méně vzpřičují adají se snáze vést. u Používejte elektrické nářadí, příslušenství, nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky aprováděnou činnost. Použití elektrického nářadí pro jiné než určené použití může vést knebezpečným situacím. u Udržujte rukojeti aúchopové plochy suché, čisté abez oleje amaziva. Kluzké rukojeti aúchopové plochy neumožňují bezpečnou manipulaci aovládání nářadí vneočekávaných situacích. Použití apéče oakumulátorové nářadí u Akumulátory nabíjejte pouze vnabíječce, která je doporučena výrobcem. Unabíječky, která je vhodná pro určitý druh akumulátorů, existuje nebezpečí požáru, je‑li používána sjinými akumulátory. u Do elektrického nářadí používejte pouze ktomu určené akumulátory. Použití jiných akumulátorů může vést kporanění či požáru. u Nepoužívaný akumulátor uchovávejte vbezpečné vzdálenosti od kovových předmětů, jako jsou kancelářské sponky, mince, klíče, hřebíky, šrouby nebo jiné drobné kovové předměty, které mohou způsobit přemostění kontaktů. Zkrat mezi kontakty akumulátoru může mít za následek popáleniny nebo požár. u Při nesprávném použití může zakumulátoru vytéci kapalina. Nedotýkejte se jí. Při náhodném kontaktu opláchněte místo vodou. Pokud kapalina vnikne do očí, navštivte lékaře. Kapalina vytékající zakumulátoru může způsobit podráždění pokožky nebo popáleniny. u Nepoužívejte akumulátor nebo nářadí, které je poškozené či upravené. Poškozené nebo upravené akumulátory se mohou chovat nepředvídaně azpůsobit požár, výbuch či poranění. u Nevystavujte akumulátor nebo nářadí ohni či nadměrné teplotě. Vystavení ohni nebo teplotě nad 130°C může způsobit výbuch. u Dodržujte všechny pokyny pro nabíjení anenabíjejte akumulátor nebo nářadí mimo teplotní rozsah uvedený vpokynech. Nesprávné nabíjení nebo nabíjení při teplotách mimo uvedený rozsah může poškodit akumulátor azvýšit riziko požáru. Servis u Nechte své elektrické nářadí opravit pouze kvalifikovaným odborným personálem apouze soriginálními náhradními díly. Tím bude zajištěno, že bezpečnost elektrického nářadí zůstane zachována. u Nikdy neprovádějte servis poškozených akumulátorů. Servis akumulátorů by měl provádět pouze výrobce nebo autorizovaná opravna. Bezpečnostní upozornění pro vrtačky ašroubováky Bezpečnostní pokyny pro všechny operace u Při vrtání spříklepem noste chrániče sluchu. Vystavení hluku může způsobit ztrátu sluchu. u Provádíte-li operaci, při které se může obráběcí příslušenství nebo spojovací prvky dostat do kontaktu se skrytou elektroinstalací, držte elektrické nářadí za izolované uchopovací plochy. Obráběcí příslušenství nebo spojovací materiál, které se dostane do kontaktu svodičem pod napětím, může svými nechráněnými kovovými částmi vést elektrický proud azpůsobit úraz obsluhy. Bezpečností pokyny pro použití dlouhých vrtáků u Nikdy nepracujte při rychlosti vyšší, než je maximální jmenovitá rychlost vrtáku. Při vyšších rychlostech může dojít kohnutí vrtáku, který se otáčí volně bez kontaktu sobrobkem, aknáslednému zranění. u Vždy začínejte vrtat při nižších rychlostech ahrot vrtáku držte vkontaktu sobrobkem. Při vyšších rychlostech může dojít kohnutí vrtáku, který se otáčí volně bez kontaktu sobrobkem, aknáslednému zranění. u Tlak vyvíjejte pouze vrovině svrtákem apoužívejte přiměřenou sílu.Může dojít kohnutí vrtáku ajeho zlomení nebo ke ztrátě kontroly aknáslednému zranění. Dodatečné bezpečnostní pokyny u Elektronářadí držte pevně. Při utahování apovolování šroubů mohou vzniknout vysoké reakční momenty. u Zajistěte obrobek. Obrobek pevně uchycený upínacím přípravkem nebo svěrákem je upevněný bezpečněji, než kdybyste ho drželi vruce. Bosch Power Tools 1 609 92A 583 | (13.12.2019)106 | Čeština u Použijte vhodné detekční přístroje na vyhledání skrytých rozvodných vedení nebo kontaktujte místní dodavatelskou společnost. Kontakt selektrickým vedením může vést kpožáru azásahu elektrickým proudem. Poškození vedení plynu může vést kvýbuchu. Proniknutí do vodovodního potrubí způsobí věcné škody. u Než elektronářadí odložíte, počkejte, dokud se nezastaví. Nasazovací nástroj se může vzpříčit avést ke ztrátě kontroly nad elektronářadím. u Při poškození anesprávném použití akumulátoru mohou unikat výpary. Akumulátor může začít hořet nebo může vybouchnout. Zajistěte přívod čerstvého vzduchu apři potížích vyhledejte lékaře. Výpary mohou dráždit dýchací cesty. u Neotvírejte akumulátor. Hrozí nebezpečí zkratu.u Špičatými předměty, jako např. hřebíky nebo šroubováky, nebo působením vnější síly může dojít kpoškození akumulátoru. Uvnitř může dojít ke zkratu aakumulátor může začít hořet, může zněj unikat kouř, může vybouchnout nebo se přehřát. u Akumulátor používejte pouze vproduktech výrobce. Jen tak bude akumulátor chráněný před nebezpečným přetížením. Chraňte akumulátor před horkem, např. ipřed trvalým slunečním zářením, ohněm, nečistotami, vodou avlhkostí. Hrozí nebezpečí výbuchu azkratu. u Když se nástroj zablokuje, elektronářadí ihned vypněte. Buďte připraveni na velké reakční momenty, které způsobují zpětný ráz. Nástroj se zablokuje, když je elektrické nářadí přetížené nebo když se vzpříčí vobráběném materiálu. Popis výrobku avýkonu Přečtěte si všechna bezpečnostní upozornění avšechny pokyny. Nedodržování bezpečnostních upozornění apokynů může mít za následek úraz elektrickým proudem, požár a/nebo těžká poranění. Řiďte se obrázky vpřední části návodu kobsluze. Použití vsouladu surčeným účelem Elektronářadí je určené kzašroubovávání apovolování šroubů adále pro vrtání do dřeva, kovu, keramiky aplastu. Nářadí GSB je navíc určené kvrtání spříklepem do cihel, zdiva akamene. Zobrazené součásti Číslování zobrazených součástí se vztahuje na zobrazení elektronářadí na stránce sobrázky. (1) Upínání nástroje (2) Rychloupínací sklíčidlo (3) Nastavovací kroužek předvolby krouticího momentu (4) Volič druhu provozu (GSB) (5) Volič stupňů (6) Spona na pásek (7) Akumulátor

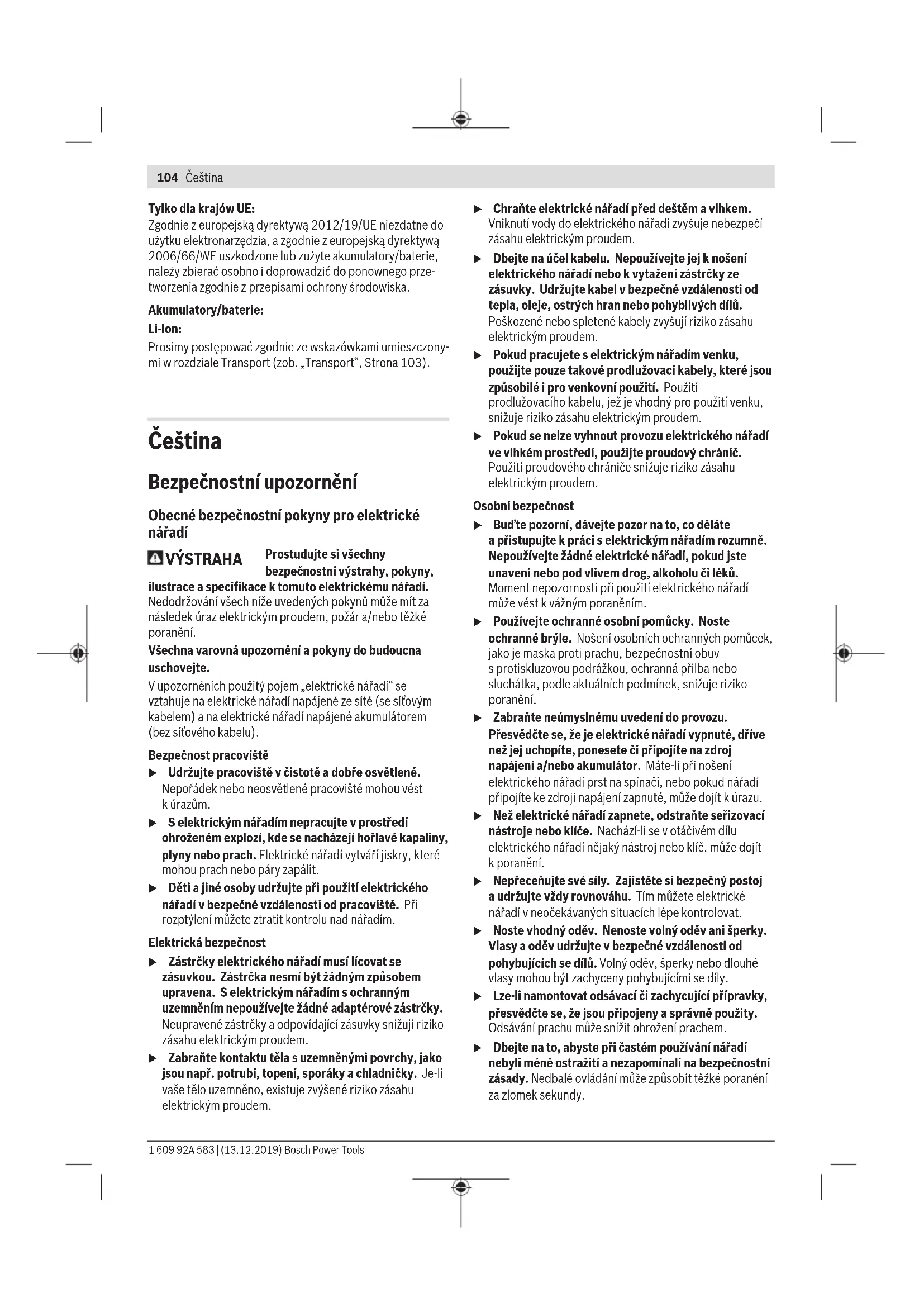

(8) Odjišťovací tlačítko akumulátoru

(9) Pracovní osvětlení (10) Přepínač směru otáčení (11) Vypínač (12) Držák bitů

Zobrazené nebo popsané příslušenství nepatří kstandardnímu obsahu dodávky. Kompletní příslušenství naleznete vnašem programu příslušenství. Technické údaje Akumulátorový vrtací šroubovák Akumulátorový vrtací šroubovák spříklepem GSR 14,4-2-LI Plus GSR 18-2-LI Plus GSB 14,4-2-LI Plus GSB 18-2-LI Plus Číslo zboží 3 601 JE6 0.. 3 601 JE6 1.. 3 601 JE7 0.. 3 601 JE7 1.. Jmenovité napětí V 14,4 18 14,4 18 Otáčky naprázdno

0–1900 0–1900 0–1900 0–1900 Počet příklepů

– – 0–28500 0–28500 Max. krouticí moment tuhý/ měkký šroubový spoj podle ISO

Nm 59/21 63/24 59/21 63/24 Max. Ø vrtání – Zdivo mm – – 13 13 1 609 92A 583 | (13.12.2019) Bosch Power ToolsČeština | 107 Akumulátorový vrtací šroubovák Akumulátorový vrtací šroubovák spříklepem GSR 14,4-2-LI Plus GSR 18-2-LI Plus GSB 14,4-2-LI Plus GSB 18-2-LI Plus – Ocel mm 13 13 13 13 – Dřevo mm 35 38 35 38 Rozsah upnutí sklíčidla mm 1,5–13 1,5–13 1,5–13 1,5–13 Max. Ø šroubů mm 7 8 7 8 Hmotnost podle EPTA-Procedure 01:2014

kg 1,4–1,7 1,6–2,7 1,5–1,7 1,6–2,7 Doporučená teplota prostředí při nabíjení °C 0 až +35 0 až +35 0 až +35 0 až +35 Dovolená teplota prostředí při provozu

apři skladování °C −20 až +50 −20 až +50 −20 až +50 −20 až +50 Doporučené akumulátory GBA 14,4V... GBA 18V... ProCORE18V... GBA 14,4V... GBA 18V... ProCORE18V... Doporučené nabíječky GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... GAL 18... GAX 18... GAL 36... A) Vzávislosti na použitém akumulátoru B) Omezený výkon při teplotách <0°C Informace ohluku avibracích GSR 14,4-2-LI Plus GSR 18-2-LI Plus GSB 14,4-2-LI Plus GSB 18-2-LI Plus Hodnoty hlučnosti zjištěné podle EN62841-2-1. Hlučnost elektrického nářadí při použití váhového filtruA činí typicky Hladina akustického tlaku Hladina akustického výkonu Nejistota K Noste chrániče sluchu! dB(A) dB(A)

Celkové hodnoty vibrací a

(součet vektorů tří os) anejistotaK zjištěné podle EN62841-2-1: Vrtání do kovu:

<2,5 1,5 <2,5 1,5 <2,5 1,5 <2,5 1,5 Vrtání spříklepem do betonu:

11,5 1,5 11,5 1,5 Úroveň vibrací aúroveň hluku, které jsou uvedené vtěchto pokynech, byly změřeny pomocí normované měřicí metody alze je použít pro vzájemné porovnání elektronářadí. Hodí se ipro předběžný odhad zatížení vibracemi ahlukem. Uvedená úroveň vibrací aúroveň hluku reprezentuje hlavní použití elektronářadí. Pokud se ovšem bude elektronářadí používat pro jiné práce, sjinými nástroji nebo snedostatečnou údržbou, může se úroveň hluku aúroveň vibrací lišit. To může zatížení vibracemi ahlukem po celou pracovní dobu zřetelně zvýšit. Pro přesný odhad zatížení vibracemi ahlukem by měly být zohledněny idoby, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může zatížení vibracemi ahlukem po celou pracovní dobu výrazně snížit. Stanovte dodatečná bezpečnostní opatření kochraně obsluhy před účinky vibrací, jako je např. údržba elektronářadí anástrojů, udržování teplých rukou, organizace pracovních procesů. Montáž u Před každou prací na elektronářadí (např. údržba, výměna nástrojů) apři jeho přepravě auskladnění Bosch Power Tools 1 609 92A 583 | (13.12.2019)108 | Čeština vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění. Nabíjení akumulátoru u Používejte pouze nabíječky uvedené vtechnických údajích. Jen tyto nabíječky jsou přizpůsobené pro lithium-iontový akumulátor používaný svaším elektronářadím. Upozornění: Akumulátor se dodává částečně nabitý. Aby byl zaručen plný výkon akumulátoru, před prvním použitím akumulátor úplně nabijte vnabíječce. Lithium-iontový akumulátor lze nabíjet kdykoli, aniž by se tím zkrátila životnost. Přerušení procesu nabíjení nepoškozuje akumulátor. Lithium-iontový akumulátor je díky „Electronic Cell Protection (ECP)“ chráněný proti hlubokému vybití. Při vybitém akumulátoru ochranná funkce vypne elektrické nářadí: Nástroj se již nepohybuje. u Po automatickém vypnutí elektronářadí už nestiskávejte vypínač. Akumulátor se může poškodit. Dodržujte pokyny pro likvidaci. Vyjmutí akumulátoru Akumulátor (7) je opatřený dvěma stupni zajištění, které mají zabránit vypadnutí akumulátoru při neúmyslném stisknutí odjišťovacího tlačítka (8). Pokud je akumulátor nasazený do elektronářadí, je držen ve své poloze pružinou. Pro vyjmutí akumulátoru (7) stiskněte odjišťovací tlačítko (8) aakumulátor vytáhněte zelektronářadí. Nepoužívejte přitom násilí. Ukazatel stavu nabití akumulátoru Zelené LED ukazatele stavu nabití akumulátoru indikují stav nabití akumulátoru. Zbezpečnostních důvodů je zjištění stavu nabití možné pouze při vypnutém elektronářadí. Pro zobrazení stavu nabití stiskněte tlačítko ukazatele stavu nabití nebo . Je to možné také při vyjmutém akumulátoru. Pokud po stisknutí tlačítka ukazatele stavu nabití nesvítí žádná LED, je akumulátor vadný amusí se vyměnit. Typ akumulátoru GBA 18V... LED Kapacita Trvale svítí tři zelené 60−100% Trvale svítí dvě zelené 30−60% Trvale svítí jedna zelená 5−30% Bliká jedna zelená 0−5% Typ akumulátoru ProCORE18V... LED Kapacita Trvale svítí pět zelených 80−100 % Trvale svítí čtyři zelené 60−80 % Trvale svítí tři zelené 40−60 % Trvale svítí dvě zelené 20−40 % Trvale svítí jedna zelená 5−20 % Bliká jedna zelená 0−5 % Výměna nástroje (viz obrázek B) u Před každou prací na elektronářadí (např. údržba, výměna nástrojů) apři jeho přepravě auskladnění vyjměte akumulátor. Při neúmyslném stisknutí vypínače hrozí nebezpečí poranění. Při nestisknutém vypínači (11) je vřeteno zaaretované. To umožňuje rychlou, pohodlnou ajednoduchou výměnu nástroje ve sklíčidle. Otevřete rychloupínací sklíčidlo (2) otáčením ve směru➊ tak, aby bylo možné nasadit nástroj. Nasaďte nástroj. Rukou silně utáhněte objímku rychloupínacího sklíčidla (2) ve směru➋. Sklíčidlo se tím automaticky zajistí. Odsávání prachu/třísek Prach zmateriálů, jako jsou nátěry sobsahem olova, některé druhy dřeva, minerály akov, může být zdraví škodlivý. Kontakt sprachem či vdechnutí mohou vyvolat alergické reakce a/nebo onemocnění dýchacích cest obsluhy nebo vblízkosti se nacházejících osob. Určitý prach, jako dubový nebo bukový prach, je pokládán za karcinogenní, zvláště ve spojení spřídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dřevo). Materiál obsahující azbest smějí opracovávat pouze specialisté. – Zajistěte dobré větrání pracoviště. – Je doporučeno nosit ochrannou dýchací masku střídou filtruP2. Dodržujte předpisy pro obráběné materiály platné vpříslušné zemi. u Zabraňte hromadění prachu na pracovišti. Prach se může lehce vznítit. Provoz Uvedení do provozu Nasazení akumulátoru Upozornění: Používání akumulátorů, které nejsou vhodné pro vaše elektronářadí, může vést knesprávným funkcím nebo kpoškození elektronářadí. Zasuňte nabitý akumulátor (7) do paty elektrického nářadí tak, aby byl akumulátor bezpečně zajištěný. 1 609 92A 583 | (13.12.2019) Bosch Power ToolsČeština | 109 Nastavení směru otáčení (viz obrázek C) Pomocí přepínače směru otáčení (10) můžete změnit směr otáčení elektronářadí. Při stisknutém vypínači (11) to ale není možné. Chod vpravo: Pro vrtání azašroubování šroubů stiskněte přepínač směru otáčení (10) až nadoraz doleva. Chod vlevo: Pro povolování, resp. vyšroubování šroubů amatic stiskněte přepínač směru otáčení (10) až na doraz doprava. Předvolba krouticího momentu (platí pro druh provozu šroubování) Pomocí nastavovacího kroužku předvolby krouticího momentu (3) můžete ve 20stupních předvolit potřebný krouticí moment. Jakmile se dosáhne nastaveného krouticího momentu, nástroj se zastaví. Nastavení druhu provozu Vrtání GSR Nastavte nastavovací kroužek předvolby krouticího momentu (3) na symbol „vrtání“. GSB Nastavte volič druhu provozu (4) na symbol „vrtání“. Šroubování GSR Nastavte nastavovací kroužek předvolby krouticího momentu (3) na požadovaný krouticí moment. GSB Nastavte volič druhu provozu (4) na symbol „šroubování“. Vrtání spříklepem (GSB) Nastavte volič druhu provozu (4) na symbol „vrtání spříklepem“. Nastavení otáček/příklepů Otáčky/příklepy zapnutého elektrického nářadí můžete plynule regulovat tím, jak moc stisknete vypínač (11). Mírným stisknutím vypínače (11) dosáhnete nízkých otáček/ příklepů. Spřibývajícím tlakem se otáčky/příklepy zvyšují. Zapnutí avypnutí Pro zapnutí elektronářadí stiskněte vypínač (11) adržte ho stisknutý. LED (9) svítí při mírně nebo úplně stisknutém vypínači (11) aumožňuje osvětlení pracovního prostoru při nepříznivých světelných podmínkách. Pro vypnutí elektronářadí vypínač (11) uvolněte. Mechanická volba stupně u Volič stupňů (5) používejte pouze tehdy, když je elektrické nářadí zastavené.

Rozsah nízkých otáček; pro práce svelkým průměrem vrtání nebo pro šroubování.

EU prohlášení oshodě Prohlašujeme na výhradní zodpovědnost, že uvedený výrobek splňuje všech- na příslušná ustanovení níže uvedených směrnic anařízení aje vsouladu snás- ledujícími normami: Technicke podklady u: * Akumulátorový vrtací šroubovák Akumulátorový vrtací šroubovák s příklepem Objednací číslo
