Typ produktu	Odkurzacz bezworkowy
Marka	Miele
Model	S 194 ELECTRO
Zasilanie	Sieć, 220-240 V, 50-60 Hz
Moc nominalna	1200 W (szacunkowo)
Pojemność zbiornika na kurz	2 L (szacunkowo)
System filtracji	Filtr HEPA (szacunkowo)
Wymiary (dł. x szer. x wys.)	50 x 30 x 25 cm (szacunkowo)
Waga	6 kg (szacunkowo)
Dostarczone akcesoria	Szczotka elektryczna SEB 216 lub SEB 217, teleskopowa rura, elastyczny wąż ssący
Główne funkcje	Motoryczne szczotkowanie w celu usunięcia zaschniętych zabrudzeń, kółka utrzymujące odstęp 1,5 mm od podłogi
Zalecane obszary zastosowania	Wytrzymałe tekstylne pokrycia podłogowe; nie używać na nierównych podłogach, dywanach z długim włosiem, wartościowych dywanach
Bezpieczeństwo	Czerwona kontrolka w przypadku zablokowania wałka, zabezpieczenie przed blokadą wałka
Konserwacja i czyszczenie	Usuwanie włosów i nici nożyczkami, otwieranie płyty dolnej w celu dokładnego czyszczenia, możliwość wymiany paska napędowego
Części zamienne i naprawialność	Wymienny wałek szczotki, wymienne paski napędowe, wymienny przewód zasilający przez autoryzowanego serwisanta Miele
Informacje ogólne	Zgodny z obowiązującymi przepisami bezpieczeństwa; stosowanie wyłącznie w odkurzaczach Miele

Często zadawane pytania - S 194 ELECTRO MIELE

Jak podłączyć szczotkę elektryczną do odkurzacza?

Podłącz szczotkę elektryczną zgodnie ze schematem odpowiadającym Twojemu modelowi (odkurzacz wężowy lub bezprzewodowy). W przypadku serii S 5000 i S 8000 najpierw zdejmij osłonę gniazda. Zamocuj przewód za pomocą dołączonych klipsów na rurze i wężu.

Co zrobić, gdy kontrolka szczotki elektrycznej zaświeci się na czerwono?

Czerwona kontrolka wskazuje na zablokowanie wałka. Natychmiast wyłącz odkurzacz i odłącz go od zasilania. Usuń przyczynę blokady (zakleszczony przedmiot, nici itp.) i odczekaj około dwóch minut przed ponownym włączeniem.

Jak wyczyścić wałek szczotki w przypadku nagromadzenia włosów lub nici?

Przytnij owinięte wokół wałka włosy nożyczkami, a następnie odessij pozostałości. W celu dokładniejszego czyszczenia otwórz płytę dolną, odkręcając dwie śruby, wyjmij wałek i wyczyść go.

Czy mogę używać szczotki elektrycznej na dywanach z długim włosiem?

Nie, szczotka elektryczna nie nadaje się do dywanów z bardzo długim włosiem ani do dywanów wartościowych (tkanych ręcznie, berberskich, perskich). Mogłoby je uszkodzić.

Jak wymienić pasek napędowy szczotki elektrycznej?

Zdejmij osłonę wałka, a następnie sam wałek. Odkręć śruby mocujące dolną część i rozdziel obie części. Wymień pasek, a następnie zmontuj całość w odwrotnej kolejności.

Czy szczotkę elektryczną można używać na twardych podłogach?

Do twardych podłóg lepiej użyć szczotki bimatic lub szczotki do parkietu. Szczotka elektryczna jest przeznaczona do wytrzymałych pokryć tekstylnych.

Jak usunąć włosy owinięte wokół wałka bez demontażu szczotki elektrycznej?

Możesz przeciąć włosy nożyczkami bezpośrednio wokół wałka. Cząsteczki zostaną następnie odessane przez odkurzacz.

Co zrobić w przypadku zablokowania wałka podczas użytkowania?

Natychmiast wyłącz i odłącz odkurzacz. Usuń blokujący przedmiot (np. mały przedmiot zassany) i odczekaj około dwóch minut przed ponownym uruchomieniem urządzenia.

Czy mogę używać szczotki elektrycznej z odkurzaczem innej marki?

Nie, szczotka elektryczna jest przeznaczona wyłącznie do odkurzaczy Miele. Używanie jej z inną marką jest zabronione i może stwarzać zagrożenie.

Jak wymienić przewód zasilający szczotki elektrycznej?

Jeśli przewód jest uszkodzony, skontaktuj się ze sprzedawcą Miele lub autoryzowanym serwisem. Wymiana musi być wykonana przez autoryzowanego serwisanta Miele.

INSTRUKCJA OBSŁUGI S 194 ELECTRO MIELE

pl Instrukcja użytkowania elektroszczotki

SEB 216 / SEB 217 Electro Comfort

EB02

Ta elektroszczotka spełnia wymagania obowiązujących przepisów bezpieczeństwa. Nieprawidłowe użytkowanie może jednak doprowadzić do wyrządzenia szkód osobowych i rzeczowych.

Przed pierwszym użyciem należy przeczytać instrukcję użytkowania elektroszczotki. Dzięki temu można uniknąć zagrożeń oraz uszkodzeń odkurzacza i elektroszczotki.

Instrukcję należy zachować do późniejszego wykorzystania i przekazać ewentualnemu następnemu posiadaczowi wraz z urządzeniem.

Wyłączać odkurzacz zawsze po użyciu, przed każdą zmianą wyposażenia i przed każdym zabiegiem czyszczenia / konserwacji. Wyjąć wtyczkę z gniazdka.

Użytkowanie zgodne z przeznaczeniem

Elektroszczotka jest motorycznie napędzanym urządzeniem dodatkowym, przeznaczonym wyłącznie dla odkurzaczy Miele. Używanie elektroszczotki razem z odkurzaczami innych producentów jest nie-dozwolone.

Stosować elektroszczotkę wyłącznie do odkurzania suchych zabrudzeń i szczotkowania suchych podłóg. Nie wolno używać elektroszczotki do odkurzania lub szczotkowania ludzi i zwierząt. Wszelkie inne zastosowania, przebudowy i zmiany elektroszczotki są niedozwolone.

Osoby, które ze względu na upośledzenie psychiczne, umysłowe lub fizyczne czy też brak doświadczenia lub niewiedzę nie są w stanie bezpiecznie obsługiwać odkurzacza i elektroszczotki, nie mogą z nich korzystać bez nadzoru lub wskazań osoby odpowiedzialnej.

Dzieci w gospodarstwie domowym

Dzieci poniżej 8 roku życia należy trzymać z daleka od odkurzacza i elektroszczotki, chyba że są pod stałym nadzorem.

Dzieci powyżej 8 roku życia mogą używać odkurzacza i elektroszczotki bez nadzoru tylko wtedy, gdy odkurzacz i elektroszczotka zostały im objaśnione w takim stopniu, że są w stanie bezpiecznie obsługiwać odkurzacz i elektroszczotkę. Dzieci muszą być w stanie rozpoznać i zrozumieć możliwe zagrożenia wynikające z nieprawidłowej obsługi.

Dzieci nie mogą przeprowadzać zabiegów czyszczenia lub konserwacji odkurzacza i elektroszczotki bez nadzoru.

Proszę nadzorować dzieci przebywające w pobliżu odkurzacza i elektroszczotki. Nigdy nie pozwalać dzieciom na zabawy odkurza-czem i elektroszczotką.

Bezpieczeństwo techniczne

Przed użyciem elektroszczotki należy koniecznie porównać dane przyłączeniowe na tabliczce znamionowej odkurzacza (napięcie i częstotliwość prądu) z parametrami sieci elektrycznej. Dane te koniecznie muszą być zgodne.

Przed użyciem należy sprawdzić elektroszczotkę, elektryczny wąż ssący i elektrorurę teleskopową pod kątem widocznych uszkodzeń. Nie używać uszkodzonych elementów.

Naprawa elektroszczotki, elektrowęża i elektrorury teleskopowej podczas okresu gwarancyjnego może zostać przeprowadzona wyłącznie przez autoryzowany serwis, ponieważ w przeciwnym razie w przypadku późniejszych uszkodzeń zostaje wyłączona odpowiedzialność gwarancyjna.

Nigdy nie zanurzać odkurzacza, elektroszczotki, elektrorury teleskopowej i elektrowęża w wodzie i czyścić te elementy wyłącznie na sucho lub lekko wilgotną ściereczką.
Elektroszczotka, elektrorura teleskopowa i elektroważ zawierają przewody elektryczne. Styki kontaktowe nie mogą mieć kontaktu z wodą - dlatego czyszczenie tych elementów na mokro jest nie-dozwolone.
Naprawy odkurzacza, elektroszczotki, elektrorury teleskopowej i elektrowęża należy przeprowadzać wyłącznie w serwisie autoryzowanym przez firmę Miele. Nieprawidłowo przeprowadzone naprawy mogą się stać przyczyną poważnych zagrożeń dla użytkownika.

Prawidłowe użytkowanie

Nie dotykać obracającego się walca szczotkowego.
Nie odkurzać elektroszczotką w pobliżu głowy.
Przedmioty takie, jak np. firanki, sukienki, szaliki, kable trzymać z dala od elektroszczotki.
▶ Nie odkurzać żarzącego się lub pozornie wygastego popiołu lub węgla.
Nie zasysać żadnych materiałów lub gazów łatwopalnych lub wybuchowych ani nie odkurzać w miejscach, gdzie materiały takie są składowane.
Nie zasysać cieczy i wilgotnych zabrudzeń. Dywany i wykładziny czyszczone na mokro lub szamponem należy całkowicie wysuszyć przed odkurzaniem.

Firma Miele nie może zostać pociągnięta do odpowiedzialności za szkody, które zostaną spowodowane w wyniku nieprzestrzegania wskazówek bezpieczeństwa i ostrzeżeń.

Uwagi do instrukcji użytkowania

W tej instrukcji użytkowania są opisane następujące elektroszczotki.

1. SEB 216 do odkurzaczy podłogowych
2. SEB 217 do odkurzaczy ręcznych i odkurzaczy podłogowych

Rysunki, do których odniesienia za- mieszczono w poszczególnych roz- działach, znajdują się na końcu tej in- strukcji użytkowania.

Właściwości elektroszczotki

Walec szczotkowy elektroszczotki jest napędzany przez oddzielny silnik.

Elektroszczotka usuwa mocno wdeptane zabrudzenia i zapobiega tworzeniu zadeptań.

Cztery rolki jezdne utrzymują przy tym elektroszczotkę w odległości ok. 1,5 mm od podłogi.

Zalecane zastosowania

Elektroszczotka jest szczególnie zalecana do intensywnego czyszczenia tekstylnych wykładzin podłogowych co-dziennego użytku.

Do czyszczenia twardych podłóg lepiej nadaje się ssawka podłogowa lub - jeśli występuje - szczotka podłogowa.

W pierwszej kolejności należy prze- strzegać wskazówek dotyczących czyszczenia i konserwacji produ- centa Państwa okładziny podłogo- wej.

Elektroszczotką nie wolno odkurzać:

• Podłóg z wyraźną strukturą lub nierównych. Szczotka może wejść kontakt z taką podłogą i ją uszkodzić.
• Wartościowych, ręcznie tkanych dywanów, np. berberyjskich, perskich itp. jak również dywanów i wykładzin podłogowych o długim włosiu. Istnieje ryzyko, że zostaną zaciągnięte włókna.

Stosowanie elektroszczotki

■ Przy odkurzaniu prowadzić elektroszczotkę powoli w tę i z powrotem, w ten sposób osiąga się najlepsze efekty.

Frędzle dywanu zostaną gładko wyszczotkowane, gdy przeciągnie się po nich elektroszczotką, zawsze od dywanu w stronę podłogi.

Podłączanie elektroszczotki do odkurzacza

Podłączyć elektroszczotkę do odkurzacza zgodnie z odpowiednim rysunkiem.

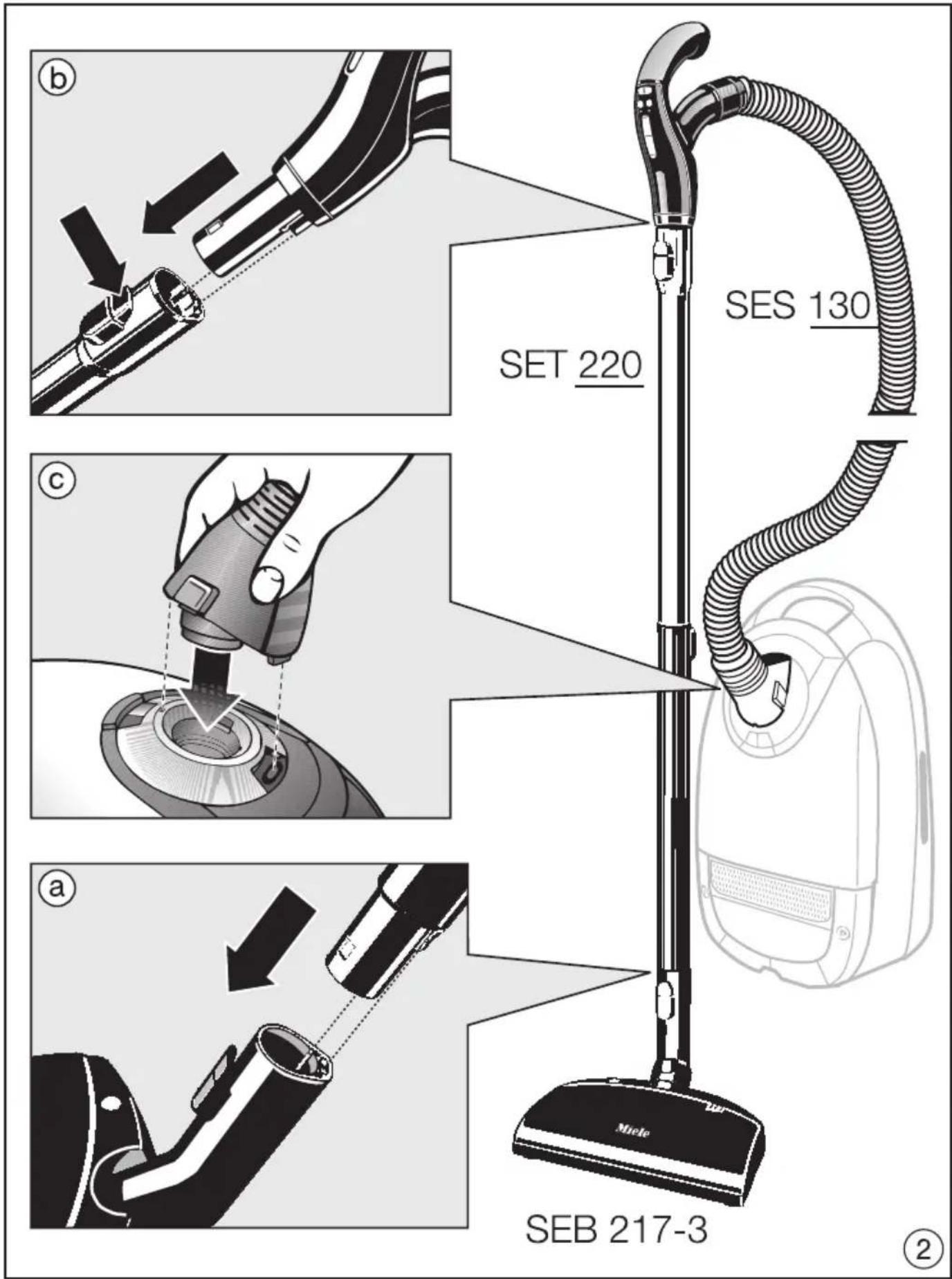

Odkurzacze podłogowe - patrz rys. ① do ④

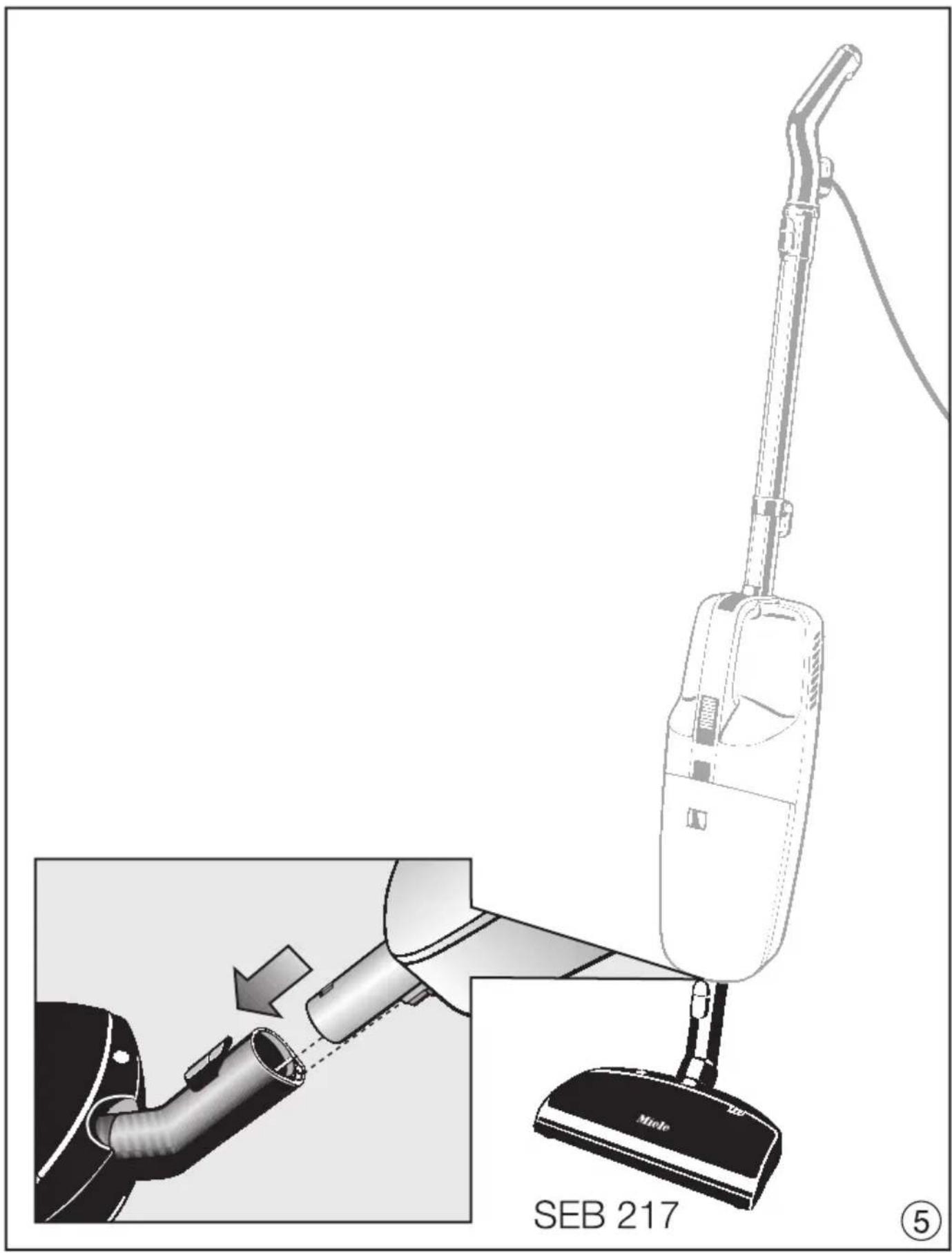

Odkurzacze ręczne - patrz rys. ⑤

Usytuowanie gniazdka do podłączenia elektroszczotki zależy od modelu odkurzacza.

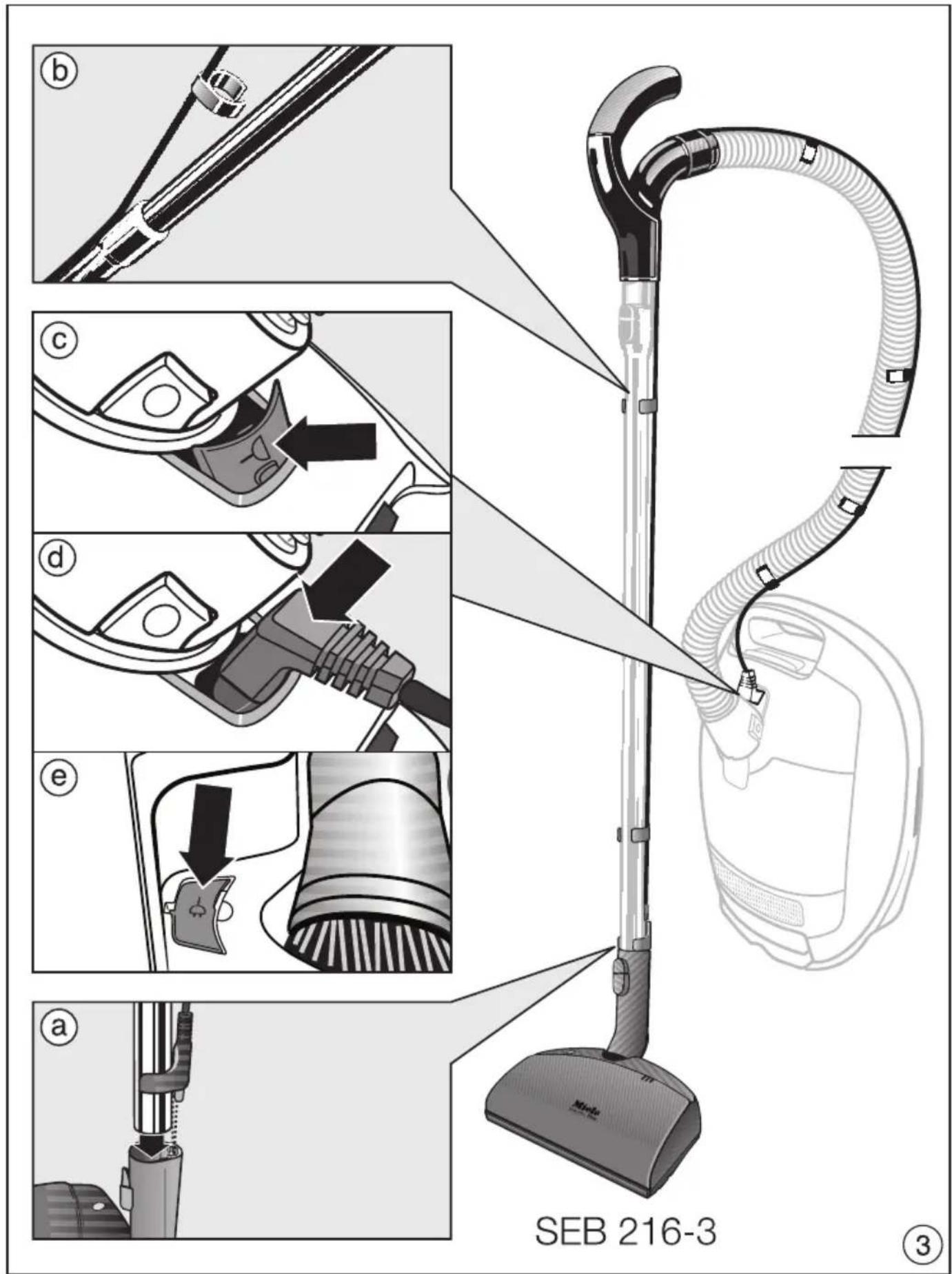

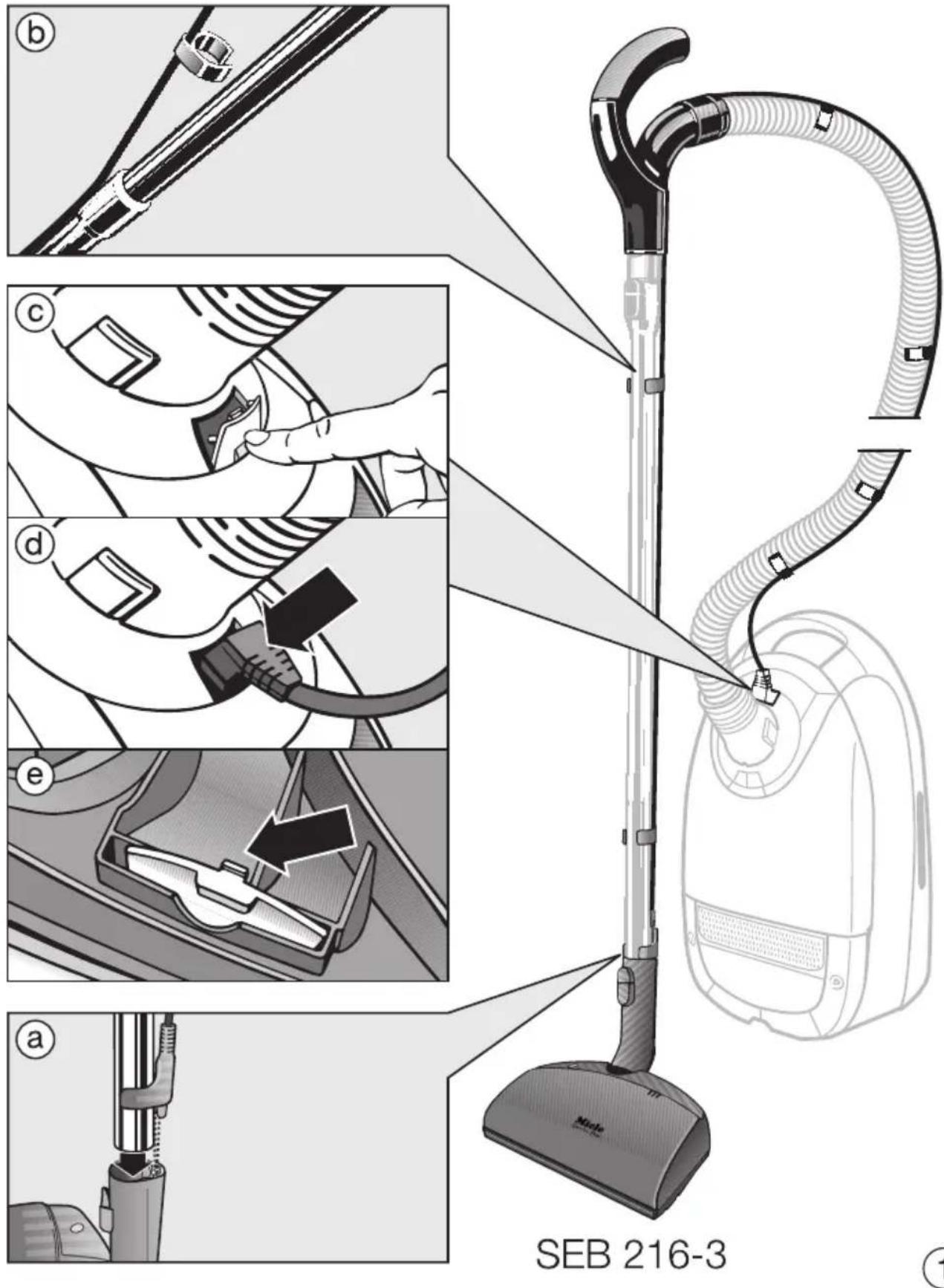

W przypadku odkurzaczy serii S 5000 i S 8000 należy usunąć pokrywkę gniazdka - patrz rys. ① i ③.

Cechy szczególne elektroszczotki SEB 216-3 (patrz rys. ① i ③)

Ta elektroszczotka może bez problemu zostać zdjęta z rury ssącej, tak że w międzynarodzie można wygodnie odkurzać przy wykorzystaniu każdego innego wyposażenia.

■ Nacisnąć przycisk odblokowujący i wyciągnąć z elektroszczotki rurę ssącą wraz z wtyczką.

Kabel pozostaje przy tym kompletnie na rurze ssącej.

Prowadzenie kabla

Przy podłączaniu elektroszczotki do odkurzacza należy zamocować kabel do rury ssącej i do węża ssącego.

Na kablu umieszczone jest w sumie dziewięć klipsów:

– dwa do zamocowania do rury ssącej (na ustalonej pozycji)
– siedem do prowadzenia kabla wzdłuż węża ssącego (przesuwane)
■ Założyć te klipsy na rurę ssacą w przybliżeniu w równych odstępach.

Włączanie i wyłączanie

Elektroszczotka włącza się i wyłącza razem z odkurzaczem.

Niektóre modele odkurzaczy są jednak wyposażone w przełącznik, za pomocą którego można oddzielnie włączać i wyłączać elektroszczotkę.

Ochrona przed zablokowaniem walca

Lampka kontrolna na elektroszczotce spełnia dwie funkcje.

Świeci się

– na żółto, gdy szczotka pracuje
- na czerwono, gdy walec szczotkowy jest zablokowany (ochrona przed zablokowaniem walca), np. przez we- ssany duży przedmiot.
■ Natychmiast wyłączyć odkurzacz i wyjąć wtyczkę z gniazdka.
■ Usunąć przyczynę usterki, patrz rozdział "Konserwacja".

Następnie odczekać około dwie minuty przed ponownym uruchomieniem urządzenia. Ten czas jest potrzebny, żeby funkcja ochrony przed zablokowaniem walca "odpoczęła".

Przed podjęciem prac konserwacyjnych przy elektroszczotce należy wyjąć wtyczkę odkurzacza z gniazda.

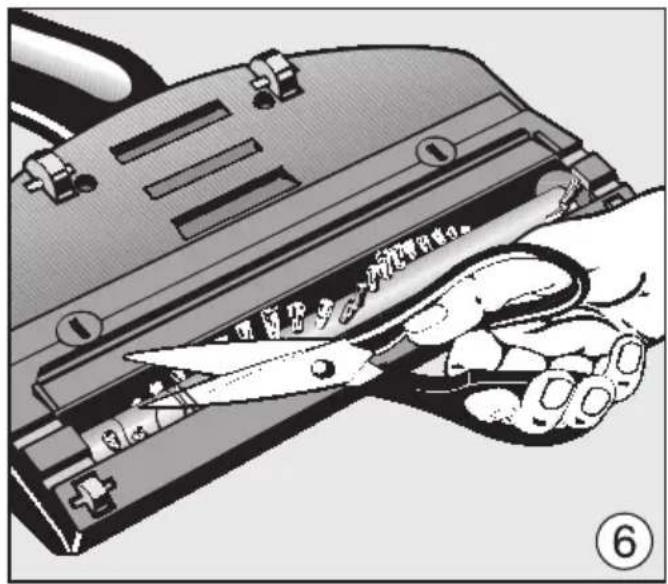

Usuwanie włókien i włosów (rysunki ⑥, ⑦ i ⑧)

■ Przeciąć włókna i włosy, które się na- winęły na walec szczotkowy, za po- mocą nożyczek. Następnie kawałki zostaną wessane przez odkurzacz.
W przypadku mocno przywartych zabrudzeń lub zatkań we wnętrzu elektroszczotki można otworzyć pokrywę walca.
■ Odkręcić obie śruby zamykające od spodu elektroszczotki za pomocą monety i zdjąć pokrywę walca.

Następnie można wyjąć walec szczotkowy i go wyczyścić. Dostępne jest także wnętrze szczotki.

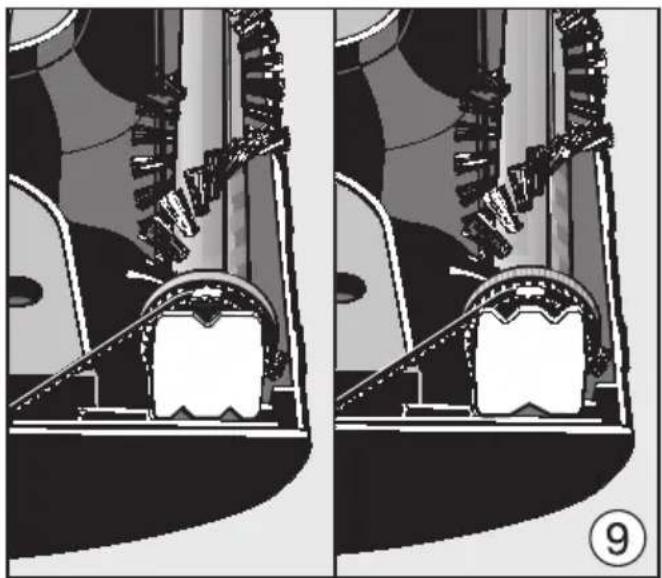

Proszę przestrzegać przy montażu walca szczotkowego (rysunek ⑨)

Na ułożyskowaniu walca naniesione są znaczniki w formie nacięć.

W przypadku nowego, nie zużytego walca szczotkowego w stronę płyty podłogowej elektroszczotki powinno być skierowane jedno nacięcie, wówczas włosie szczotki wystaje na ok. 2 mm (patrz lewa część rysunku). Jest to istotne dla osiągnięcia prawidłowego efektu szczotkowania.

Jeśli włosie szczotki jest zużyte po dłuższym użytkowaniu,

■ należy ustawić ułożyskowanie walca w taki sposób, żeby w stronę płyty podłogowej elektroszczotki były skierowane dwa nacięcia (patrz prawa część rysunku).
■ Założyć pokrywę walca i ją zamknąć (rysunek ⑩).
■ Dokręcić śruby zamykające.

W przypadku dalszego zużycia należy całkowicie wymienić walec szczotkowy.

Wymiana paska napędowego (rysunki ⑪ i ⑫)

W celu dokonania wymiany paska na- pędowego należy otworzyć obudowę.

■ Zdjąć - zgodnie z wcześniejjszym opisem - pokrywę walca a a następnie podważyć walec szczotkowy b z ułożyskowania.
■ Wykręcić śruby mocujące c dolną część szczotki i oddzielić dolną część d od górnej części e.
■ Wymienić pasek napędowy.
■ Zmontować z powrotem elektroszczotkę w odwrotnej kolejności.

Wymiana przewodu podłączeniowego

W przypadku uszkodzenia przewodu podłączeniowego tego urządzenia należy go zastąpić specjalnym przewodem przeznaczonym dla tego urządzenia. Proszę się zwrócić do punktu sprzedaży lub do serwisu firmy Miele.
