Typ produktu	Wbudowana płyta kuchenna gazowo-elektryczna
Marka	Hotpoint-Ariston
Model	TD 640 S (WH) IXHA
Zasilanie gazem	Gaz ziemny (G20/G25) lub butan/propan
Zasilanie elektryczne	230 V ~ 50 Hz
Liczba palników	5 (4 palniki gazowe + 1 płyta elektryczna)
Typy palników	Szybki, Szybki zredukowany, Półszybki, Pomocniczy
Wymiary wnęki (dł. x gł.)	555 x 475 mm
Materiał powierzchni	Stal nierdzewna
Rodzaj zapłonu	Elektroniczny ze świecą zapłonową
Urządzenie zabezpieczające	Termopara na palnikach gazowych
Maksymalna moc palników	3,50 kW (palnik Mini WOK)
Płyta elektryczna	1 płyta normalna lub szybka
Klasa ochronności	Klasa 3 (do zabudowy)
Certyfikaty	Zgodny z dyrektywami 2006/95/WE, 2004/108/WE, 93/68/EWG, 2009/142/WE, 2012/19/UE
Konserwacja	Czyszczenie wilgotną gąbką, nie używać myjki parowej
Kraj regulacji	Francja, Belgia, Luksemburg, Holandia

Często zadawane pytania - TD 640 S (WH) IXHA HOTPOINT-ARISTON

Jak zapalić palnik gazowy?

Aby zapalić palnik, naciśnij do oporu odpowiedni pokrętło i obróć je przeciwnie do ruchu wskazówek zegara do pozycji maksymalnej. W modelach z wbudowanym zapłonem naciskaj dalej aż do zapalenia. Jeśli palnik jest wyposażony w urządzenie zabezpieczające, przytrzymaj pokrętło wciśnięte przez co najmniej 6 sekund.

Co zrobić, jeśli płomień przypadkowo zgaśnie?

W przypadku przypadkowego zgaśnięcia, obróć pokrętło do pozycji wyłączonej i odczekaj co najmniej 1 minutę przed ponowną próbą zapalenia. Jeśli zgaśnięcie się powtórzy, sprawdź, czy termopara jest czysta i czy otwory gazowe nie są zatkane.

Jak wyczyścić płytę kuchenną?

Odłącz urządzenie. Wyczyść powierzchnię wilgotną gąbką i delikatnym detergentem, a następnie osusz szmatką. Demontowalne palniki umyj w ciepłej wodzie z mydłem. Nie używaj ściernych środków czyszczących ani myjki parowej.

Czy mogę używać myjki parowej?

Nie, używanie myjki parowej lub wysokociśnieniowej jest surowo zabronione. Może to uszkodzić urządzenie i unieważnić gwarancję.

Jakie garnki polecasz?

Używaj garnków z płaskim dnem i pokrywką. Średnica powinna odpowiadać palnikowi (patrz tabela palników). W przypadku płyty elektrycznej dno garnka powinno pokrywać całą powierzchnię płyty.

Jak zamontować płytę kuchenną?

Instalacja powinna być wykonana przez profesjonalistę. Przestrzegaj wymiarów wnęki (555 x 475 mm) i minimalnych odległości od mebli i okapów. Zapewnij odpowiednią wentylację. Podłącz gaz i prąd zgodnie z obowiązującymi normami.

Co zrobić, jeśli palnik nie zapala się?

Sprawdź, czy gaz jest włączony i czy licznik nie jest odcięty. Wyczyść otwory wylotowe gazu igłą. Upewnij się, że części palnika są prawidłowo zamontowane. Jeśli zapłon elektroniczny nie działa, użyj zapałki.

Czy mogę używać płyty bez okapu?

Pomieszczenie musi być wentylowane zgodnie z normami. Zaleca się okap lub wentylator do usuwania dymu. Bez okapu upewnij się, że otwór wentylacyjny ma co najmniej 100 cm².

Jak wyregulować minimalny przepływ palników?

Aby wyregulować minimum, zdejmij pokrętło i obróć śrubę regulacyjną na trzpieniu zaworu, aż uzyskasz mały stabilny płomień. W przypadku gazu płynnego dokręć do końca. Czynność tę powinien wykonać profesjonalista.

Jak wymienić dysze do innego rodzaju gazu?

Odkręć dysze kluczem 7 mm (lub płaskim do Mini WOK) i zastąp je dyszami odpowiednimi do nowego gazu (patrz tabela 1 instrukcji). Zamontuj ponownie palniki i wymień etykietę gazu. Wezwij autoryzowanego technika.

INSTRUKCJA OBSŁUGI TD 640 S (WH) IXHA HOTPOINT-ARISTON

Instrukcja obsługi PŁYTA

Spis treści

Instrukcja obsługi,2

Ostrzezenia,7

Serwis Techniczny,10

Opis urządzenia,14

Instalacja,70

Uruchomienie i użytkowanie,75

Zalecenia i środki ostrożności,75

Konserwacja i utrzymanie,76

Anomalie i środki zaradcze,78

UA

Українська

UWAGA: To urządzenie oraz jego dostępne części silnie się rozgrzewają podczas użytkowania. Należy uważać, aby nie dotknąć elementów grzejnych. Nie pozwalać, aby dzieci poniżej 8 roku życia zbliżały się do urządzenia, jeśli nie są pod stałym nadzorem dorosłych. Z niniejszego urządzenia mogą korzystać dzieci powyżej 8 roku życia i osoby ograniczonych zdolnościach fizycznych, zmysłowych bądź umysłowych, jak również osoby nieposiadające doświadczenia lub znajomości urządzenia, jeśli znajdują się one pod nadzorem innych osób lub jeśli zostały pouczone na temat bezpiecznego sposobu użycia urządzenia oraz zdają sobie sprawę ze związanych z nim zagrożeń. Dzieci nie powinny bawić się urządzeniem. Prace związane z czyszczeniem i konserwacją nie mogą być wykonywane przez dzieci, jeśli nie są one nadzorowane.

UWAGA: Pozostawienie bez nadzoru na kuchence tłuszczów i olejów może być niebezpieczne i może spowodować pożar. Nie należy NIGDY próbować ugasić płomieni/pożaru wodą; należy wyłączyć urządzenie i przykryć płomień np. pokrywką lub ognioodpornym kocem.

UWAGA: Ryzyko pożaru: nie pozostawiać przedmiotów na powierzchniach grzejnych.

Nie stosować nigdy oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.

Usunąć ewentualne płyny na pokrywie przed jej otwarciem. Nie zamykać szklanej pokrywy (jeśli jest częścią wyposażenia), jeśli palniki gazowe lub płyta elektryczna są jeszcze rozgrzane.

Urządzenie nie jest przeznaczone do włączania przy użyciu zewnętrznego przekaźnika czasowego lub zdalnego systemu sterowania.

UWAGA: użycie niewłaściwych zabezpieczeń płyty może być przyczyną wypadków.

UA

°Запобіжні заходи

• rodzaj anomalii
  • model urządzenia (Mod.)
• numer seryjny (S/N)

Te dane znajdują się na tabliczce znamionowej w lodówce, po lewej stronie w dolnj jej części.

UA

Допомога

Слід повідомити:

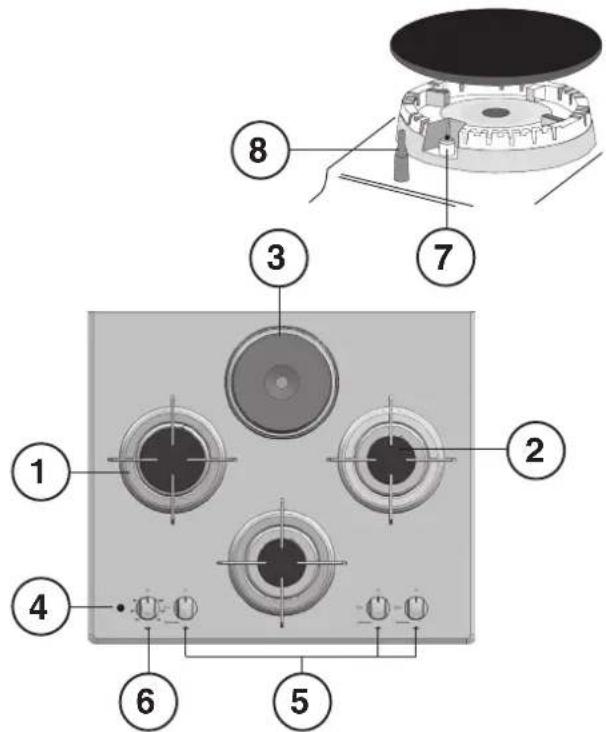

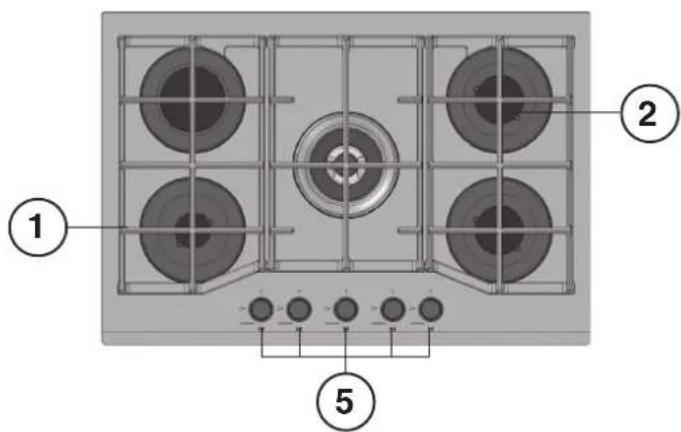

1. Kratki do ustawiania NACZYŃ DO GOTOWANIA
2. PALNIKI GAZOWE
3. PŁYTA ELEKTRYCZNA*
4. Kontrolka działania PŁYTY ELEKTRYCZNEJ*
5. Pokrętła sterujące PALNIKÓW GAZOWYCH
6. Pokrętła sterujące PŁYTY ELEKTRYCZNEJ*
7. Świeca zapłonowa PALNIKÓW GAZOWYCH*

8. URZĄDZENIA ZABEZPIECZAJĄCE*

9. PŁYTY ELEKTRYCZNE mogą mieć różne średnice i charakteryzować się różną mocą: „normalne” lub “szybkie”; szybkie płyty można rozpoznać dzięki czerwonemu znakowi umieszczonemu na środku.

10. Kontrolka działania PŁYTY ELEKTRYCZNEJ* zapala się dla każdej pozycji pokrętła z wyjątkiem pozycji wyłączenia
11. PALNIKI GAZOWE posiadają różne wymiary i moce. Należy wybrać ten palnik, który jest najbardziej odpowiedni dla średnicy używanego naczynia.
12. Pokrętła sterowania palnikami gazowymi oraz PŁYTA ELEKTRYCZNA* do regulowania płomienia lub mocy.
13. Świeca zapłonowa PALNIKÓW GAZOWYCH* umożliwia automatyczne zapalenie wybranego palnika.
14. URZĄDZENIE ZABEZPIECZAJĄCE* w razie przypadkowego zgaśnięcia płomienia przerywa dopływ gazu.

* Tylko w niektórych modelach.

① ② ⑤

! Ważnym jest, aby zachować niniejszą książeczkę instrukcji dla przyszłych konsultacji. W razie sprzedaży, odsprzedania, czy przeniesienia, należy upewnić się, czy znajduje się ona wraz z urządzeniem i odpowiednimi uwagami, aby poinformować nowego właściciela o jego funkcjonowaniu.

! Należy uważnie przeczytać instrukcję: zawieraja ona ważne informacje dotyczące instalacji, użytkowania i bezpieczeństwa.

Ustawienie

! Opakowania nie są zabawkami dla dzieci i należy je usunąć zgodnie z normami zbierania odpadów (patrz Środki ostrożności i zalecenia).
! Instalacja powinna zostać wykonana zgodnie z niniejszymi instrukcjami i przez personel zawodowo do tego przygotowany. Błędna instalacja może skutkować powstaniem szkód wobec osób, zwierząt lub rzeczy.
! Niniejsze urządzenie może zostać zainstalowane wyłącznie w pomieszczeniach ze stałą wentylacją, zgodnie z zaleceniami obowiązujących norm krajowych. Należy dochować następujących warunków:
- Pomieszczenie powinno posiadać system odprowadzający na zewnątrz gazów spalinowych składający się z okapu lub wyciągu elektrycznego, uruchamianego automatycznie każdorazowo podczas uruchomienia urządzenia.

W kominie lub w odgałęzionym przewodzie dymnym (przeznaczonym dla urządzeń kuchennych)

Bezpośrednio na zewnątrz

- Pomieszczenie powinno posiadać funkcjonalny system dopływu powietrza umożliwiający normalne spalanie. Dopływ niezbędnego do spalania powietrza nie powinien być mniejszy niż 2 m³/h na każdy kW zainstalowanej mocy.

Przykłady otwardia wentylacji dla powietrza do spalania

System może polegać na bezpośrednim poborze powietrza z zewnątrz budynku przy pomocy kanału o przekroju użytecznym przynajmniej 100 cm2 i zabezpieczonego przed przypadkowym zaślepieniem.

Pomieszczenie przyległe Pomieszczenie przeznaczone do przewietrzania Zwiększenie szczeliny pomiędzy drzwiami a podłoga

Albo też, w sposób pośredni, z przyległych pomieszczeń wyposażonych w przewód wentylacyjny jak opisany powyżej, a nie będący częścią wspólną dla całej nieruchomości ani nie mający połączeń z pomieszczeniami sypialni lub w których występuje zagrożenie pożarem.

- Skroplone gazy pochodne ropy naftowej, cięższe od powietrza, opadają w dół. Dlatego pomieszczenia, w których przechowywane są butle GPL powinny przewidywać otwory prowadzące na zewnątrz umożliwiające spływanie ku dołowi ewentualnych wycieków gazu. Ponadto butle GPL, niezaleznże od tego czy są puste, czy częściowo napełnione, nie powinny być instalowane ani składowane w pomieszczeniach lub komorach o położonych poniżej poziomu podłogi (piwnice, itp.). Dobrze jest przechowywać w pomieszczeniu jedynie butle aktualnie użytkowaną, umocowaną w sposób nie narażający jej na bezpośrednie oddziaływanie źródeł ciepła (piece, kominki, piecyki, itp.) mogące doprowadzić do wzrostu temperatury powietrza powyżej 50°C.

Zabudowa

W celu poprawnego zainstalowania płyty grzewczej należy zachować następujące środki ostrożności:

• Meble znajdujące się obok, a których wysokość przekracza wysokość płyty roboczej, powinny zostać odsunięte przynajmniej na 600 mm od krawędzi płyty roboczej.
• Okapy powinny być zainstalowane zgodnie z warunkami wymaganymi podanymi przez instrukcje samych okapów, jednak w minimalnej odległości 650 mm (patrz ilustracja).
• Umieścić sąsiadujące z okapem szafki wiszące na wysokości minimalne od szczytu 420 mm (patrz ilustracja).

By płyta grzewcza mogła być zainstalowana pod szafką wiszącą, ta ostatnia powinna znajdować się w odległości minimalnej od szczytu wynoszącej 700 mm.

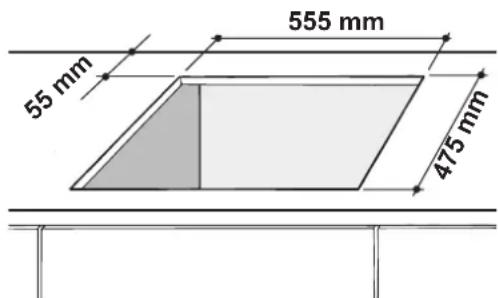

- Wnęka na obudowę powinna

mieć wymiary podane na ilustracji. Przewidziano uchwyty mocujące umożliwiające zamocowanie płyty na podstawie posiadającej grubość od 20 do 40 mm. Aby solidnie zamocować płytę zaleca się zastosowanie wszystkich uchwytów znajdujących się do dyspozycji.

555 mm 55 mm 475 mm

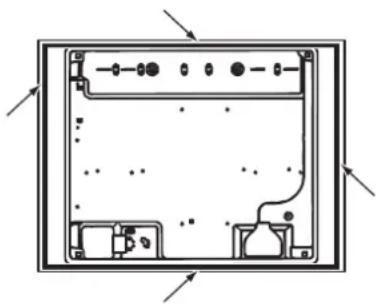

- Przed ostatecznym przymocowaniem ustawiae uszczelkê (w zestawie) na obrze¿u blatu tak, jak przedstawiono na rysunku.

Schemat mocowania uchwytów

Położenie uchwytu w Położenie uchwytu w stosunku do top H=20mm stosunku do top H=30mm

Przód

Położenie uchwytu w Tyl stosunku do top H=40mm

! Stosować uchwyty zawarte w „zestawie akcesoriów”

- W przypadku, gdy płyta nie jest zainstalowana na zabudowanym piekarniku, koniecznym jest zastosowanie płyty drewnianej jako izolatora. Powinna być ona zamocowana w odległości minimum 20 mm od dolnej części samej płyty roboczej.

Obieg powietrza

W celu zapewnienia dobrego obiegu powietrza koniecznym jest usunięcie tylnej ścianki komory. Najlepiej zainstalować piekarnik w taki sposób, aby wspierał się na dwóch listwach drewnianych lub na drewnianej desce z prześwitem przynajmniej 45 x 560 mm (patrz ilustracje).

! Możliwe jest zainstalowanie płyty ponad piekarnikami zabudowanymi wyposażonymi w wentylację chłodzącą.

Podłączenie do sieci elektrycznej

Płyty wyposażone w przewód zasilający trójżyłowy dostosowane są do pracy na prąd zmienny przy napięciu i częstotliwości zasilania wskazanych na tabliczce znamionowej (umieszczonej w dolnej części płyty). Przewód uziemienia w sznurze oznaczony jest kolorem żółto-zielonym. W przypadku zainstalowania ponad piekarnikiem zabudowanym podłączenia elektryczne płyty i piekarnika powinny być wykonane osobno, tak z przyczyn bezpieczeństwa elektrycznego, jak i dla ułatwienia ewentualnego wyjęcia piekarnika.

Podłączenie przewodu zasilającego do sieci

Zamocować na przewodzie znormalizowaną wtyczkę do obciążeń wskazanych na tabliczce znamionowej.

W przypadku bezpośredniego podłączenia do sieci koniecznym jest zainstalowanie pomiędzy urządzeniem a siecią wyłącznika polowego z otwarciem minimalnym pomiędzy stykami 3 mm przeznaczonego do obciążen i odpowiadającego obowiązującym normom (przewód uziemienia nie powinien być przerywany przez wyłącznik). Przewód zasilania powinien być umieszczony w taki sposób, aby w żadnym punkcie temperatura otoczenia nie przekraczała 50°C.

! Instalator odpowiada za poprawność podłączenia elektrycznego i za zachowanie norm bezpieczeństwa. Przed wykonaniem podłączenia należy upewnić się, czy:
- gniazdko posiada odpowiednie uziemienie i zgodne jest z obowiązującymi przepisami;
- gniazdko jest w stanie wytrzymać obciążenie maksymalnej mocy urządzenia wskazane na tabliczce znamionowej;
- napięcie zasilania odpowiada wartościom podanym na tabliczce znamionowej;
- gniazdko musi być odpowiednie dla wtyczki urządzenia. W przeciwnym razie należy wymienić gniazdko lub wtyczkę; nie stosować przedłużaczy, ani rozgałęźników.
! Po zainstalowaniu urządzenia przewód elektryczny i gniazdko powinny być łatwo dostępne.
! Kabla nie wolno zginać ani przyciskać.
! Przewód elektryczny musi być okresowo sprawdzany i wymieniany jedynie przez autoryzowanych techników (patrz Serwis).
! Producent odrzuca wszelką odpowiedzialność w przypadku, gdy niniejsze zasady nie będą przestrzegane.

Podłączenie gazu

Podłączenie urządzenia do przewodów lub butli gazowej powinno zostać wykonane zgodnie z zaleceniami obowiązujących norm krajowych dopiero po upewnieniu się, że jest ono wyregulowane do pracy z rodzajem gazu, którym będzie zasilane. W przeciwnym wypadku wykonać czynności wskazane w paragrafie “Dostosowanie do różnych rodzajów gazu” W przypadku zasilania płynnym gazem z butli, stosować regulatory ciśnienia zgodne z obowiązującymi normami krajowymi.

PL

! W celu uzyskania pewności pracy, odpowiedniego zużycia energii i zwiększenia trwałości urządzenia należy upewnić się czy ciśnienie zasilania mieści się w granicach zalecanych w tabeli 1 „Charakterystyki palników i dysz”.

Podłączenie przewodem sztywnym (miedź lub stal)

! Podłączenie do urządzenia gazowego powinno być wykonane w taki sposób, aby nie powodować żądnych naprężeń urządzenia.

Na przewodzie zasilającym urządzenie znajduje się ruchome złącze kolankowe "L", którego szczelność zapewniona jest uszczelką. W przypadku gdyby okazało się, że koniecznym jest obrócenie kolanka należy obowiązkowo wymienić uszczelkę (na wyposażeniu urządzenia). Złącze wejściowe gazu do urządzenia jest gwintowane gwintem gazowym 1/2 walcowym męskim.

Podłączenie z przewodem elastycznym ze stali nierdzewnej o pełnych ściankach z gwintowanymi złączami.

Złącze wejściowe gazu do urządzenia jest gwintowane gwintem gazowym 1/2 walcowym męskim.

Użycie przewodów tego rodzaju powinno być wykonane w ten sposób, aby ich długość, w warunkach maksymalnego rozszerzenia nie przekraczała 2000 mm. Po wykonaniu podłaczenia upewnic się, czy metalowy przewód elastyczny nie styka się z elementami ruchomymi, ani nie jest przygnieciony.

! Stosować wyłącznie przewody i uszczelki zgodne z obowiązującymi normami krajowymi.

Kontrola szczelności

! Po zakończeniu instalacji skontrolować szczelność wszystkich złącz stosując w tym celu wodny rozwór mydła, nigdy płomień.

Dostosowanie do różnych rodzajów gazu

W celu dostosowania płyty do innego rodzaju gazu niż ten, do którego jest przystosowana (wskazanego na etykiecie w dolnej części płyty lub na opakowaniu), należy wymienić dysze palników wykonując następujące czynności:

1. zdjąć kratkę z płyty i wykręcić palniki z ich gniazd.
2. odkręcić dysze posługując się kluczem rurowym 7mm i wymienić je na nowy rodzaj przystosowany do nowego rodzaju gazu (patrz tabela 1 „Charakterystyki palników i dysz”).

W przypadku palnika Mini WOK lub Chef Burner, do odkrécenia dyszy wykorzystaę klucz otwarty 7 mm (patrz rysunek).

1. ponownie zmontować części w kolejności odwrotnej.

2. na zakończenie czynności wymienić poprzednią etykietę regulacyjna na nową, odpowiadająca nowemu paliwu, dostepną w naszych centrach obsługi technicznej.

3. Regulacja powietrza pierwotnego palników
   Palniki nie wymagają żadnej regulacji powietrza pierwotnego.

4. Regulacja minimów

5. Ustawić kurek w położeniu minimum;

6. Zdjąć pokrętło i posługując się śrubą regulacyjna znajdująca się wewnątrz lub obok osi kurka uzyskać najmniejszy regularny płomień.
7. Upewnić się, czy podczas szybkiego obracania pokrętem z położenia maksymalnego do minimalnego nie występuje gaśnięcie palników.
8. W urządzeniach wyposażonych w urządzenie zabezpieczające (termopara) w przypadku niezadziałania urządzenia z palnikami ustawionymi na minimum należy zwiększyć minimalne przepływy przy pomocy śruby regulacyjnej.

1. Po zakończeniu regulacji ponownie założyć plomby lakowe, lub z równorzędnego materiału, umieszczone na obejściu.

! W przypadku gazu płynnego śruba regulacyjna powinna być dokręcona do końca.
! Po zakończeniu operacji należy wymienić poprzednia etykietę nastawień na etykietę odpowiadającą nowemu gazowi użytkowemu, dostępną w naszych centrach obsługi technicznej.
! W sytuacji, gdy ciśnienie stosowanego gazu stanie się różne (lub zmienne) od przewidywanego, koniecznym jest zainstalowanie na przewodach doprowadzających regulatora ciśnienia (zgodnie zobowiązującą normą krajową „regulatory kanałowe dla gazu”).

TABLICZKA ZNAMIONOWA
Podłączenia elektryczne	patrz tabliczka znamionowa
	Niniejsze urządzenie zostało wyprodukowan e zgodnie z następującymi dyrektywami unijn ymi:- 2006/95/CEE z dn. 12/12/06 (o Niskim Napięciu) wraz z późniejszymi zmianami- 2004/108/CEE z dn. 15/12/04 (o Zgodności Elektromagnetycznej) wraz z późniejszymi z mianami- 93/68/CEE z dn. 22/07/93 wraz z późniejszymi zmianami.- 2009/142/CEE z 30/11/09 (Gaz) wraz z późniejszymi zmianami.- 2012/19/EC wraz z późniejszymi zmianami.

PL

PL

Charakterystyki palników oraz dysz

Tabela 1 (dla Polski)			GZ 50		GZ 35		GPB-B
Palnik	Srednica 1/100 (mm)	Moc cieplna (p.c.i.*) kW	Dysza 1/100 (w mm)	Przepływ* l/godz	Dysza 1/100 (w mm)	Przepływ* l/godz	Dysza 1/100 (w mm)	Przepływ* l/godz
S redni (RR)	100	2.50	110	265	170	368	80	197
Duzy (R)	100	2.70	116	286	180	398	86	213
Ultra Duzy (UR)	100	2.60	110	248	171	344	80	211
Pólszybki (sredni) (S)	75	1.60	96	169	140	236	64	126
Pomocniczy (maly) (A)	55	0.90	71	95	106	133	50	71
Mini WOK (MW)	110	3.50	138	333	195	463	91	269
Cisnienia zasilania	minimalne (mbar) nominalne (mbar) maksymalne (mbar)		16 20 25		10 13 16		29 36 44

* A 15°C e 1013 mbar - gaz suchy
GZ50 p.c.i. = 35.9 MJ/m³
GZ35 p.c.i. = 25.8 MJ/m³
GPB p.c.i. = 123.6 MJ/m³

Uruchomienie i użytkowanie

! Dla każdego z pokręteł wskazane jest położenie palnika gazowego lub płyty elektrycznej* odpowiadających im.

Palniki gazowe

Wybrany palnik może być regulowany odpowiednim pokrętem w następujący sposób:

- Wyłączony

Maksimum

Minimum

W celu włączenia któregoś z palników, należy zbliżyć do niego płomień lub zapalarkę, nacisnąć do końca odpowiadające mu pokrętło i obrócić je w kierunku przeciwnym do wskazówek zegara aż ustawi się na maksymalną moc.

W modelach wyposażonych w urządzenia zabezpieczające, należy przytrzymać wduszone pokrętło przez około 2-3 sekundy aż rozgrzeje się urządzenie automatycznie podtrzymujące zapalony płomień.

W modelach wyposażonych w świece zapłonową, aby włączyć wybrany palnik, należy najpierw wcisnąć przycisk zapłonowy oznaczony symbolem ☆ następnie wcisnąć do końca odpowiednie pokrętło i obrócić je w kierunku przeciwnym do wskazówek zegara aż ustawi się na maksymalną moc.

Niektóre modele są wyposażone w urządzenie zapłonowe wewnątrz pokrętła; w takim przypadku obecna jest świeca, ale nie ma przycisku zapłonowego. Aby włączyć wybrany palnik, wystarczy nacisnąć do końca odpowiadające mu pokrętło i obrócić je w kierunku przeciwnym do wskazówek zegara aż ustawi się na maksymalną moc, przytrzymując je wciśnięte dopóki nie nastąpi zapłon.

! W przypadku przypadkowego zgaśnięcia płomienia palnika, zakręcić pokrętło sterujące i ponowić próbę zapalenia po upływie przynajmniej 1 minuty.

Aby zgasić palnik należy obrócić pokrętło zgodnie z ruchem zegara aż do zatrzymania (odpowiadającego symbolowi “●”).

Płyty elektryczne\*

Regulację przeprowadza się obracając pokrętło płyty w kierunku zgodnym lub przeciwnym do ruchu wskazówek zegara na 6 różnych pozycji:

Poz.	Płyta normalna lub szybka
0	Wyłączona
1	Moc minimalna
2-5	Moce średnie
6	Moc maksymalna

Przy ustawieniu pokrętła w położeniu różnym od wyłączonego, następuje zapalenie się lampki kontrolnej pracy płyty.

* Tylko w niektórych modelach.

Zalecenia praktyczne użytkowania palników

W celu uzyskania maksymalnej wydajności należy pamiętać, co następuje:

- stosować naczynia odpowiednie dla każdego z palników (patrz tabela) w celu uniknięcia wychodzenia płomieni poza pole dna naczyń.

- stosować zawsze naczynia o dnie płaskim i z przykrywką.

- w chwili zagotowania się obrócić pokrętło do położenia minimum.

Palnik	∅ Średnica naczyń (cm)
Ultra Szybki (UR)	24 - 26
Szybki zmniejszony (RR)	24 - 26
Szybki (R)	24 - 26
Pólszybkie (S)	16 - 20
Pomocnicze (A)	10 - 14
Mini WOK (MW)	24 - 26

W celu zidentyfikowania rodzaju palnika zapoznae się z ilustracjami znajduj ^1 cymi się w paragrafie „charakterystyki palników i dysz”.

Praktyczne porady dotyczące użytkowania płyt elektrycznych\*

Aby uniknąć rozpraszania ciepła i uszkodzenia płyty, zaleca się stosowanie naczyń do gotowania z płaskim dnem i o średnicy nie mniejszej niż średnica samej płyty.

Poz.	Płyta normalna lub szybka
0	Wyłączona
1	Gotowanie jarzyn, ryb
2	Gotowanie ziemniaków (na parze), zup, ciecierzycy, fasoli
3	Kontynuacja gotowania dużych iloeci potraw, gęstych zup
4	Pieczenie (cerednie)
5	Pieczenie (mocne)
6	Przyrumienianie lub szybkie doprowadzanie do wrzenia

! Przed pierwszym użyciem należy rozgrzać płyty do maksymalnej temperatury na około 4 minuty, bez garnka. Podczas tej początkowej fazy powłoka zabezpieczająca utwardza się i osiąga najwyższą wytrzymałość.

Zalecenia i środki ostrożności

! Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z międzynarodowymi przepisami bezpieczeństwa. Mając na względzie Wasze bezpieczeństwo podajemy Wam poniższe zalecenia, które należy uważnie przeczytać.

PL

Ogólne zasady bezpieczeństwa

- Niniejsze urządzenie jest urządzeniem przeznaczonym do zabudowy klasy 3.

- Urządzenia gazowe wymagają, dla swego poprawnego działania, regularnej wymiany powietrza. należy upewnić się, czy podczas ich instalowania przestrzegane były wymagania zawartye w odpowiednim paragrafie dotyczącym "Ustawienia".

- Zalecenia mają zastosowanie wyłącznie dla krajów przeznaczenia, których symbole znajdują się w instrukcji oraz na tabliczce z numerem fabrycznym.

- Niniejsze urządzenie przeznaczone jest do nieprofesjonalnych zastosowań domowych.

- Nie należy instalować urządzenia poza domem, nawet jeśli miejsce to jest chronione daszkiem, gdyż wystawienie urządzenia na działanie deszczu i burz jest bardzo niebezpieczne.

- W celu przenoszenia urządzenia należy zawsze korzystać z odpowiednich uchwytów umocowanych po bokach piekarnika.

- Nie dotykać urządzenia stojąc przy nim boso lub gdy ręce czy stopy są mokre lub wilgotne.

- Urządzenie powinno być używane przez osoby dorosłe jedynie w celach kulinarnych, zgodnie ze wskazówkami zawartymi w instrukcji użytkownika. Wszelkie inne próby użycia urządzenia (np. do ogrzewania pomieszczeń) uważa się za niewłaściwe i niebezpieczne. Producent nie ponosi odpowiedzialności za uszkodzenia wynikające z niewłaściwej i nierozsądnej eksploatacji urządzenia.

- Należy uważać, aby przewody zasilające pozostałe urządzenia domowe nie stykały się z rozgrzanymi elementami piekarnika.

- Nie zasłaniać otworów wentylacyjnych i odprowadzających ciepło.

- Należy zawsze sprawdzić, czy pokrętła znajdują się w pozycji “●”/“○”, kiedy urządzenie nie jest używane;

- Nie wyciągać wtyczki z gniazdka trzymając kabel ale tylko trzymając za wtyczkę.

- Nie czyścić ani nie wykonywać czynności konserwacyjnych bez uprzedniego odłączenia wtyczki od sieci elektrycznej.

- W razie usterki nie należy w żadnym wypadku sięgać do wewnętrznych części urządzenia, w celu usiłowania jego naprawy. Skontaktować się z Serwisem (patrz Serwis).

- Należy upewniać się, czy uchwyty garnków są zwrócone zawsze w kierunku wnętrza płyty grzewczej aby uniknąć ich przypadkowego potracenia.

- Nie zamykać szklanej pokrywy (jeśli jest na wyposażeniu) gdy palniki gazowe lub płyta grzewcza są jeszcze rozgrzane.

- Nie pozostawiać włączonej elektrycznej płyty grzewczej bez naczyń.

- Nie stosować garnków niestabilnych lub odkształconych.

- Nie jest przewidziane aby urządzenie było używane przez osoby (również dzieci) niesprawne fizycznie i umysłowo, przez osoby bez doświadczenia lub bez znajomości urządzenia chyba, ze pod nadzorem osoby odpowiedzialnej za jego bezpieczeństwo jak również bez otrzymania instrukcji wstępnych co do jego użytku.

- Urządzenie nie jest przeznaczone do tego, aby było włączane przy użyciu zewnętrznego przekaźnika czasowego lub osobnego systemu sterowania zdalnego.

Usuwanie odpadów

- Usuwanie materiałów opakowaniowych: dostosować się do lokalnych przepisów; w ten sposób opakowanie będzie mogło zostać odzyskane.

- Europejska Dyrektywa 2012/19/EC dotycząca Zużytych Elektrycznych i Elektronicznych Urządzeń (WEEE) zakłada zakaz pozbywania się starych urządzeń domowego użytku jako nieposortowanych śmieci komunalnych. Zużyte urządzenia muszą być osobno zbierane i sortowane w celu zoptymalizowania odzyskania oraz ponownego przetworzenia pewnych komponentów i materiałów. Pozwala to ograniczyć zanieczyszczenie środowiska i pozytywnie wpływa na ludzkie zdrowie. Przekreślony symbol „kosza” umieszczony na produkcie przypomina klientowi o obowiązku specjalnego sortowania.

Konsumenci powinni kontaktować się z władzami lokalnymi lub sprzedawcą w celu uzyskania informacji dotyczących postępowania z ich zużytymi urządzeniami gospodarstwa domowego.

Konserwacja i utrzymanie

Odłączenie prądu elektrycznego

Przed naprawą odłączyć urządzenie od sieci zasilania elektrycznego.

Mycie urządzenia

! Wystrzegać się stosowania myjących środków ściernych lub korodujących, takich jak odplamiacze i produktu odrdzewiające, detergentów w proszku oraz gąbek o powierzchni ścierającej. mogą w sposób nieusuwalny zarysować powierzchnię.

! Nigdy nie stosować oczyszczaczy parowych lub ciśnieniowych do czyszczenia urządzenia.

- W ramach zwyklej konserwacji wystarczy przemywanie płyty wilgotna gąbką i przetarcie papierowym ręcznikiem kuchennym..

- Elementy ruchome palników powinny być przemywane często ciepła wodą i środkiem myjącym z uwzględnieniem konieczności usuwania ewentualnych skrzeplin.

- W przypadku płyt wyposażonych w automatyczne zapalanie, należy przewidzieć często i dokładne oczyszczanie części końcówek zapalarek elektronicznych, oraz sprawdzać, czy otwory wylotowe gazu nie są zatkane;

- Stal nierdzewna może się popłamić, jeśli będzie przez dłuższy czas w kontakcie z wodą o dużej zawartości wapnia lub z agresywnymi detergentami (zawierającymi fosfor). Zaleca się obficie spłukać i osuszyć po wymyciu. Ponadto należy osuszyć ewentualne wycieki wody.

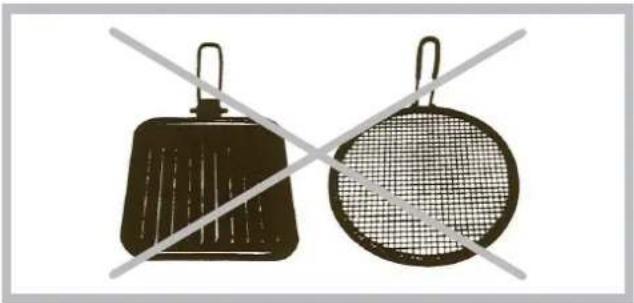

! Nie stosowae dyfuzorów, maszyn do tostów lub krat na miêso ze stali nierdzewnej na ogniach gazowych.

Konserwacja kurków gazowych

Z upływem czasu może pojawić się kurek blokujący się lub z trudem obracający się, dlatego może okazać się konieczną wymiana kurka.

! Czynność ta winna być wykonana przez autoryzowanego technika producenta.

UWAGA

Aby zainstalować płytę należy skonsultować instrukcję obsługi
Unikać przypadkowych uderzeń garnkami, rusztami lub innymi przyrządami kuchennymi
Nie stawiać garnków i patelni na dwóch lub więcej palnikach
Nie zostawiać pustej patelni grillowej na palniku na dłużej niż 5 minut

PL

Anomalie i środki zaradcze

Może się zdarzyć, że płyta nie działa lub żle działa. Zanim wezwiecie serwis naprawczy, zobaczmy razem, co można zrobić. Przede wszystkim należy sprawdzić, czy nie występują przerwy w sieci zasilania gazem lub prądem elektrycznym, a zwłaszcza czy zawory gazowe przed kuchenką są otwarte.

Palnik nie zapala się lub płomień jest nierównomierny

Sprawdzić i upewnić się:

• Są zatkane otwory wylotowe gazu w palniku.
• Zamontowane są poprawnie wszystkie części ruchome wchodzące w skład palnika.
• Występują przeciągi w sąsiedztwie płyty kuchennej.

Płomień nie zostaje zapalony w wersjach z zabezpieczeniem

Sprawdzić i upewnić się:

• Nie wdusiliście do końca pokrętła
• Nie przytrzymaliście wduszonego do końca pokrętła przez czas wystarczający do uruchomienia urządzenia zabezpieczającego.
• Są pozatykane otwory wylotowe gazu w pobliżu urządzenia zabezpieczającego.

Palnik w położeniu minimum nie pali się

Sprawdzić i upewnić się:

• Są pozatykane otwory wylotowe gazu.
• Występują przeciągi w sąsiedztwie płyty.
• Regulacja minimum nie jest właściwa.

Naczynia są niestabilne

Sprawdzić i upewnić się:

• Dna garnków są dokładnie równe.
• Garnek jest ustawiony na środku palnika lub płyty elektrycznej.
• Kratki zostały odwrócone.

Установка
