INSTRUKCJA OBSŁUGI FR CBO 150 AG CANDY

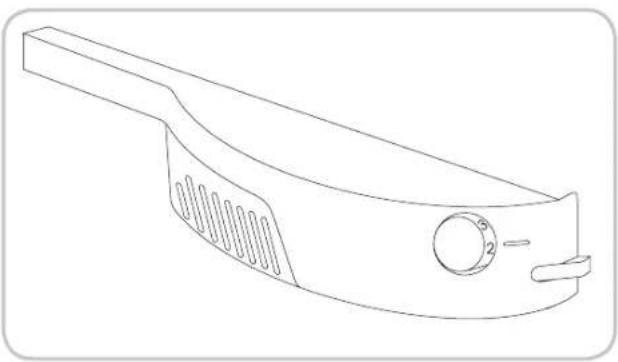

W celu wyregulowania temperatury chłodziarki i zamrażarki, należy przekręcić pokrętło na skrzynce termostatu.
Skrzynka termostatu znajduje się wewnątrz chłodziarki, po prawej stronie u góry.
Ustawienie pokrętła na wartość "0" powoduje wyłączenie urządzenia. Aby obniżyć temperaturę, pokrętło należy przekręcić z pozycji 1 do pozycji 5. Zalecamy ustawienie wartości 2 lub 3.
ROZMRAŻANIE
Ważne: W wysokiej temperaturze otoczenia urządzenie może działać bez przerwy, a w tylnej części zamrażarki może odkładać się warstwa lodu. W takiej sytuacji należy ustawić pokrętło na niższą temperaturę (1-2).
Kiedy sprężarka nie pracuje, następuje automatyczne rozmrożenie wnętrza lodówki.
Niewielkie ilości lodu lub wody na tylnej ściance chłodziarki. Należy dbać o to, aby odpływ wody był zawsze czysty. Produkty żywnościowe nie powinny dotykać tylnej ani bocznych ścianek lodówki. Uwaga: w tym miejscu znajduje się tabliczka znamionowa. W razie problemów, kiedy zachodzi konieczność skontaktowania się z serwisem, należy podać informacje umieszczone na tej tabliczce.
NA PRZECIWNA STRONĘ
Wyjmij trzpień i odpowiednią tuleję z górnej listwy.
Zdejmij drzwi górne.
Wyjmij czop z prawego dolnego zawiasu i umieść go w lewym dolnym zawiasie.
Załóż zawiasy i drzwi, idąc od dołu ku górze (czynności 1-2-3).
ZAMRAŻARKA
Niektóre produkty są wyposażone w zamrażarki. Następujący dalej opis dotyczy tylko tych produktów.
ZAMRAŻANIE
W górnej części urządzenia znajduje się element *rate (informacja w skróconym podręczniku). Produkty spożywcze osiągają właściwy poziom zamrożenia po 24 godzinach od włożenia do zamrażarki.

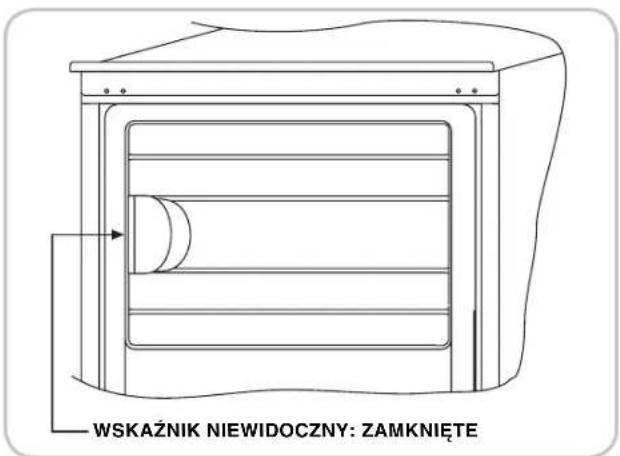

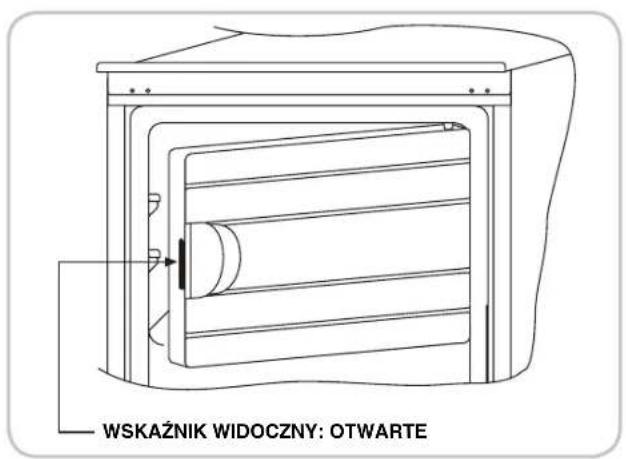

Uwaga: aby upewnić się, że drzwi są prawidłowo zamknięte, należy sprawdzić, czy nie widać kolorowego wskaźnika otwartych drzwi.
PRZEKŁADANIE DRZWI ZAMRAŻARKI NA DRUGĄ STRONĘ
Zdejmij prawy górny zawias.
Wpasuj drzwi na zawias, a następnie dokręć zawias do urządzenia.
Odkręć zaczep znajdujący się z lewej strony zamrażarki.
Dokręć zaczep po prawej stronie zamrażarki.
Wyjmij czopy zakrywające otwory, tak jak pokazano na rysunku.
Umieść urządzenie w pozycji pionowej i po przytwierdzeniu go do ściany odczekać dwie godziny.
Włóż czopy w sposób pokazany na rysunku.

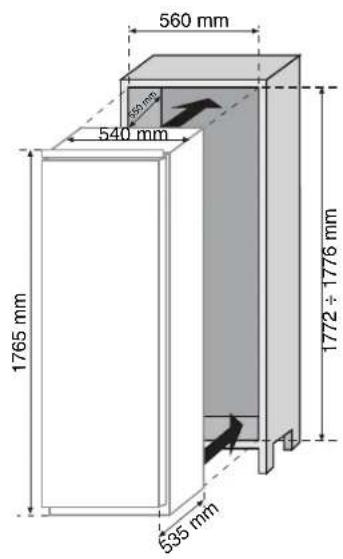

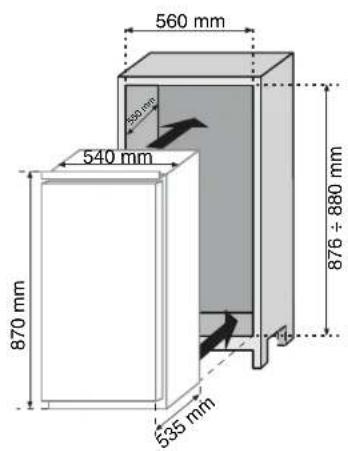

WIELKOŚĆ URZĄDZENIA I OBUDOWY
INSTALACJA URZĄDZENIA W KOLUMNIE
Zamocuj uszczelkę dostarczoną z urządzeniem po stronie przeciwnej od zawiasów.
1
Umieść urządzenie w kolumnie, stroną przeciwną do zawiasów.
2
doobudowy.
3
Zamocuj górną część urządzenia do obudowy za pomocą dostarczonych w zestawie wkrętów.
4
Przymocuj dolną część urządzenia wkrętami dostarczonymi w zestawie.
5
Załóż krótkie wentylacyjne. Upewnij się, że górna płyta dokładnie pasuje.
6
MOCOWANIE PANELI ZABUDOWY DO DRZWI URZĄDZENIA
Urządzenie jest wyposażone w mechanizmy sprzęgające drzwi z panelami zabudowy (szynami).
Zamocuj szynę w wewnętrznej części panelu zabudowy na żądanej wysokości, ok. 20 mm od zewnętrznego obramowania drzwi.
1
Otworzyć drzwi zabudowy i drzwi chłodziarki. Umieścić wbudowaną prowadnicę w szynie i zamocować całość do drzwi chłodziarki.
2
Zaznacz punkty mocowania i wywierć otwory wiertłem o średnicy 2,5 mm.
3
Zamocuj drzwi urządzenia do panelu zabudowy, odpowiednio do pozycji szyn i prowadnic.
4
UWAGI DOTYCZĄCE PRAWIDŁOWEJ OBSŁUGI
Po zabudowaniu produktu dosuń tylną część obudowy do ściany, tak aby nie było dostępu z zewnątrz do sprężarki.
Dla prawidłowego działania urządzenia konieczne jest zapewnienie odpowiedniej cyrkulacji powietrza, tak aby sprężarka znajdująca się z tyłu była prawidłowo chłodzona.
W związku z tym kolumna winna być wyposażona w wentylację tylnej części. Otwór górny nie powinien być blokowany, a od dołu należy zapewnić dostęp powietrza przy kratce wentylacyjnej.

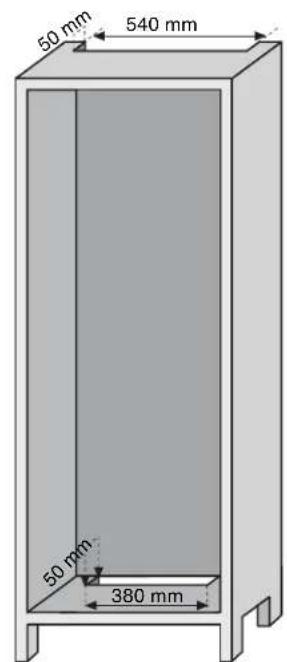

Wymiary otworów wentylacyjnych w kolumnie zabudowy.

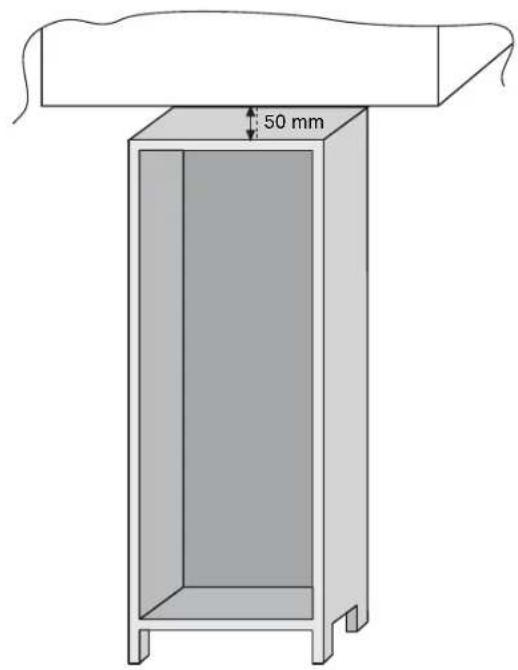

Odległość między kolumną zabudowy a sufitem.
CHŁODZIARKA
PANEL STEROWANIA OTOCZENIA
Górną część sprzętu przymocuj do skrzynki za pomocą dostarczonych śrub.
4
Upewnij dolną część sprzętu za pomocą dostarczonych śrub.
5
Nałóż maskę wentylacyjną. Sprawdź, czy pasuje do obudowy szafki.
6
PODŁĄCZENIE DRZWICZEK URZĄDZENIA DO DRZWICZEK MEBLI KUCHENNYCH
Urządzenie wyposażone jest w elementy mocujące przeznaczone do przymocowania urządzenia do ściany, aby zapobiec przewróceniu się panelu szafki do drzwiczek urządzenia (konsole przesuwne). Dostęp do kompresora.
