Tipo di prodotto	Frigorifero con vano congelatore
Marca	Candy
Modello	FR CBO 150 AG
Capacità totale (stimata)	150 L
Volume frigorifero (stimato)	120 L
Volume congelatore (stimato)	30 L
Alimentazione elettrica	220-240 V / 50 Hz
Termostato regolabile	Sì, posizioni 1 (arresto) a 5 (freddo massimo)
Sbrinamento automatico del frigorifero	Sì, automatico ad ogni arresto del compressore
Vano congelatore	Sì, parte superiore
Funzione congelamento	Sì, gli alimenti devono rimanere 24 h
Senso di apertura reversibile	Sì, procedura descritta nel manuale
Installazione da incasso	Sì, con accessori forniti
Guarnizione della porta per mobile	Fornita, da fissare sul lato opposto alle cerniere
Accessori di montaggio porta del mobile	Guide, viti, dispositivo di trascinamento
Griglia di ventilazione necessaria	Sì, per la ventilazione del condensatore
Indicatore di porta aperta (congelatore)	Sì, colorato, visibile se la porta è mal chiusa
Manutenzione raccomandata	Pulire regolarmente la zona di scarico dell'acqua
Targa dei dati	Fornita sul retro dell'apparecchio
Temperatura ambiente consigliata	Evitare stanze molto calde

Domande frequenti - FR CBO 150 AG CANDY

Come regolare la temperatura del frigorifero?

Ruotare la manopola del termostato situata all'interno del frigorifero, in alto a destra. Le posizioni vanno da 1 (freddo minimo) a 5 (freddo massimo). La posizione consigliata è 2 o 3. La posizione 0 spegne l'apparecchio.

Come sbrinare il frigorifero?

Il frigorifero sbrina automaticamente appena il compressore si ferma. Si può osservare un po' di brina o gocce d'acqua sul fondo. Assicurarsi di mantenere pulita la zona di scarico dell'acqua.

Cosa fare se si forma brina nel frigorifero?

Se la temperatura ambiente è molto alta, l'apparecchio può funzionare in continuo e formare brina. Ridurre l'impostazione del termostato su una posizione più bassa (1 o 2) per limitare questo fenomeno.

Come invertire il senso di apertura della porta?

Rimuovere l'asse della cerniera in basso a destra e rimontarla sulla cerniera in basso a sinistra. Quindi rimontare le cerniere e le porte partendo dal basso (fasi 1-2-3). Per il congelatore, smontare la cerniera destra in basso, posizionare la porta e avvitare la cerniera a sinistra.

Come installare l'apparecchio in una colonna da incasso?

Fissare la guarnizione fornita sul lato opposto alle cerniere. Inserire l'apparecchio nella colonna, fissare la parte superiore e inferiore con le viti fornite, quindi posizionare la griglia di ventilazione in alto. Assicurarsi che la piastra superiore sia ben in posizione.

Come fissare la porta del mobile sulla porta del frigorifero?

Utilizzare le guide fornite: fissare la guida sulla porta del mobile a circa 20 mm dal bordo esterno. Aprire entrambe le porte, posizionare il dispositivo di trascinamento nella guida, regolare sulla porta del frigorifero, segnare i punti di fissaggio, forare con una punta da 2,5 mm e avvitare.

Cosa significa l'indicatore colorato sulla porta del congelatore?

L'indicatore colorato di apertura della porta non è visibile se la porta è correttamente chiusa. Se è visibile, la porta non è ben chiusa.

Quanto tempo è necessario per congelare gli alimenti?

Gli alimenti devono rimanere 24 ore nel congelatore per raggiungere il livello di congelamento desiderato.

Come pulire il frigorifero?

Pulire regolarmente la zona di scarico dell'acqua sul fondo del frigorifero. Assicurarsi che gli alimenti non siano a contatto con il fondo o le pareti laterali.

Dove si trova il termostato e come usarlo?

Il termostato si trova all'interno del frigorifero, in alto a destra. Ruotare la manopola sulle posizioni da 1 a 5 per regolare la temperatura. La posizione 0 spegne l'apparecchio.

MANUALE UTENTE FR CBO 150 AG CANDY

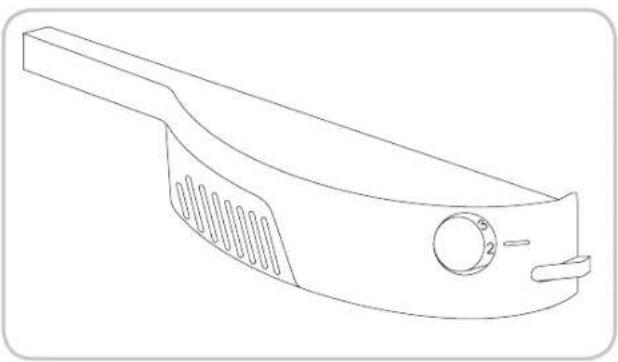

Per poter accendere e modifi care la temperatura del frigorifero e del freezer e necessario agire sulla manopola della scatola termostato. La scatola termostato e collocata all'interno del frigorifero in alto a destra.

L'appareccchio è spento se la manopola è sulla posizione "0". Ruotando la manopola da posizione 1 a 5 è possible ottenere temperature più fredde. Le positioni consigliate sono 2-3.

LO SBRINAMENTO

Importante: In presenza di temperatura ambiente molto calda, l'apparecchio potrebbe funzionare in continuo, con seguente formazione anomala di brina sulla parete di fondo della cella frigo. In quosti casi è necessario ruotare la manopola frigo su numero più b a s s i

Lo sbrinamento della cella frigo avviene automaticamente durante le pause del compressore.

La presenza di un lieve strato di brina o di gocce d'acqua durante il funzionamento è da considerarsi normale.

E' importante Maintainere sempre pulito il condotto di sca evitare di porre i cibi a contatto con la parete della cella.

N.B. In esta posizione è possible trovare la targa matricola, contentente i dati da comunicare all'Assistenza Tecnica qualora si verifi casse un guasto.

APERTURA DELLA PORTA

Togliere il perno e la relativa bussola della traversa superiore.

Rimuovere la porta superiore.

Rimuovere il perno della cemiera inferiore destra e rimontarlo sulla cemiera inferiore sinistra.

Rimontare le cerniere e le porte operando dal basso verso l'alto 1 2-3.

CELLA FREEZER

Alcuni prodotti sono dotati di una cella freezer.
Le nozioni seguenti sono specifiche proprio per questo tipo di prodotti.

CONGELAZIONE

Questo prodotto è dotato di sezione Ha parte superiore del prodotto (vedi guida rapida). Per una corretta congelazione bisognerà attendere 24 ore delloserimento dei cibi nella cella.

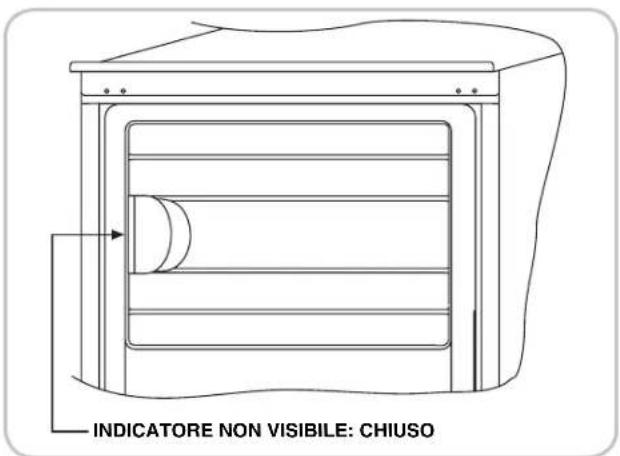

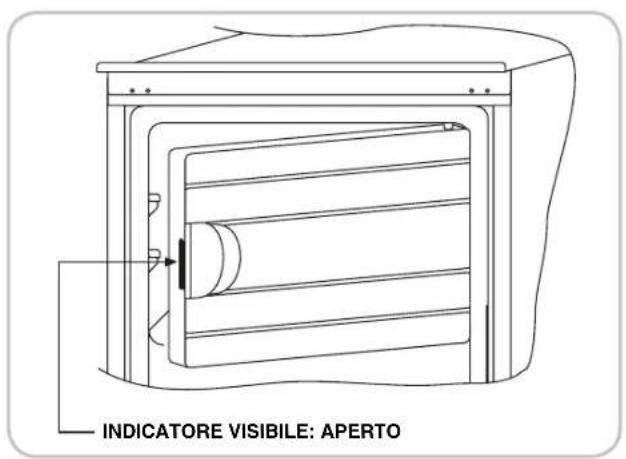

N.B. Per essere certi che la porta freezer sia correttamente chiusa, verifi care che l'indicatore colorato di aperture porta non sua visible.

INVERSIONE DEL SENSEO DI APERTURA DELLA CELLA FREEZER

Smontare la cerniera in basso a destra.

Posizione a priori la porta e la cerniera quando avvitare quest's ultima al prodotto.

Svitare il gancio posizionato sul lato sinistro della cella.

Avvitare il gancio sul lato destro della cella.

Togliere i tappini copri foro, come indicato nella fi gura.

Riportare I'apparecchio in posizione verticale e attendere 2 ore prima di rimetterlo in funzione.

Inserire i tappini come individato nella fi gura.

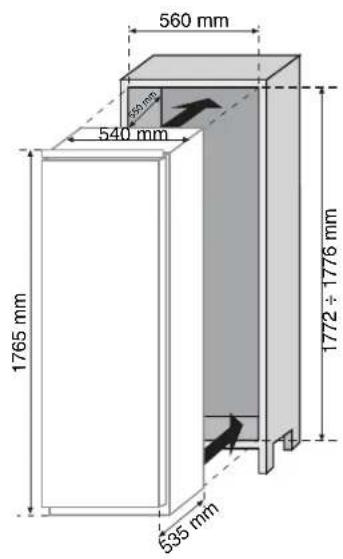

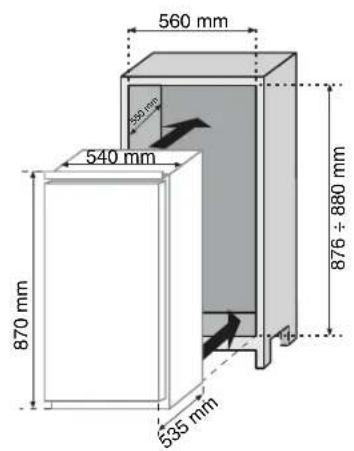

DIMENSIONELPRODOTTO EDEL VANO DA INCASSO

INSTALLAZIONE DELL'APPARECCHIO NELLA COLONNA

Fissare la guarmizione in dotazione all'apparecchio sul lato opposito alle cemiere.

1

Inserire l'apparecchio nella colonna,
accostandolo sul lato opposito alle cemiere.

2

Faraderireperfettamente la squadretta superiore dell'apparecchio al mobile.

3

Bloccare la parte supereiore dell'apparecchio al mobile,utilizzando le viti in dotazione.

4

Bloccare la parte inferiore dell'apparecchio mediatinge viti in dotazione.

5

Applicareascattola griglia di aerazione.

6

ACCOPIAMENTO DELLE ANTE DELLA COLONNA INCASSO ALLE PORTE DELL'APPARECCHIO

L'apparechio è corredato di dispositivi di accoppiamento delle portedell'apparechio con le ante della colonna (slitte di traino).

Fissare la slitta nella parte interna dell'anta della colonna incasso all'altezza desiderata e a circa 20mm . dal fi lo esterno della porta.

1

Apire le porte della colonna incasso e del frigoriferro. Posizione are il traino ad incastro sulla slitta, quando farlo aderire alla porta del frigoriferro.

2

Contrassegnare i punti di fi ssaggio per le viti e forare con una punta di diametro 2,5.

3

Collegare la porta dell'apparecchio all'anta del mobile avendo come riferimenti le asole del traino.

4

Una volta incassato il prodotto, posizionare la parte posteriore della colonna aicontatto con la parete in modo da impedire l'accesso al vano compressore.

Per un correto funzionamento del prodotto è indispensablehe che sa consentita un'opportunity circolazione d'aria in modulo da raffreddare il condensatore che è collocato nella parte posteriore dell'apparechio.

A tal proposito la colonna delve essere provvista di un camino posteriore, la cui apertura versusl'alto nondeveseessere ostruita e di una fessura anteriore che verra coperta da una griglia di areazione.

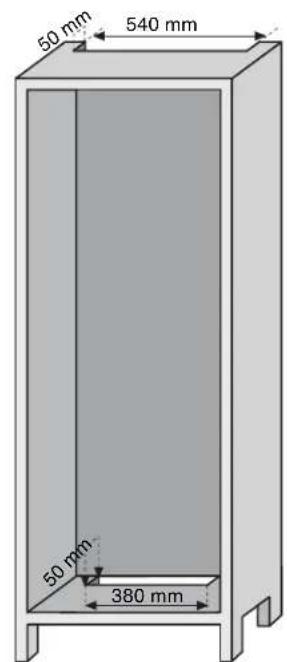

Dimensioni degli scassi della colonna.

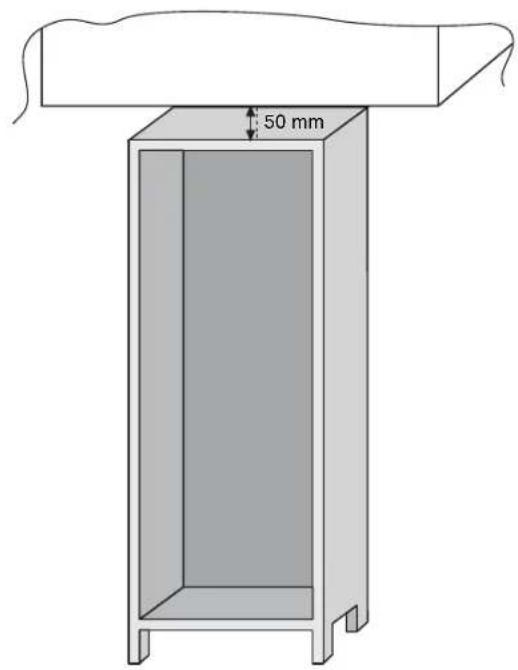

Dimensioni dello spazio da lasciare tra la colonna e il soffi tto.
