MANUAL DE USUARIO FR CBO 150 AG CANDY
ARMARIO Y ARMARIO CON CONGELADOR. FRIDGE AND FRIDGE WITH FREEZER page 6 to page 9 EN REFRIGERATEUR TOUT UTILE ET 4* de page 10 a page 13 FR KUHLSCHRANK UND KUHLSCHRANK MIT GEFRIERSCHRANK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . FRIGORIFICO Y FRIGORIFICO CON CONGELADOR. de pag. 18 a pag. 21 ES (FRIGORIFICO E FRIGORIFICO COM CONGELADOR . de pag. 22 a pag. 25 PT γ Ω KAI YYFIEIO ME OAAAMO .aio 26 eW.29 EL CHLODZIARKA I CHLODZIARKO-ZAMRAZARKA. od str. 30 do str. 3 PL CHLADNICKA A CHLADNICKA S MRAZNICKOU str. 34 až str. CZ KOELKAST EN KOELKAST MET DIEPVRIESCOMPARTIMENT...van pagina 38 tot pagina 41 NL JAAKAAPPI JA JAAKAAPPI-PAKASTIN .sivu 42 - 45 FI KJ0LESKAP OG KOMBISKAP .side 46 til 49 NO KYLSKAP OCH KYLSKAP MED FRYS .sida 50 till sida 53 SV KOLESKAB OG KOLESKAB MED FRYSER. . 54 til side 57 DA
ARMARIO Y ARMARIO CON CONGELADOR

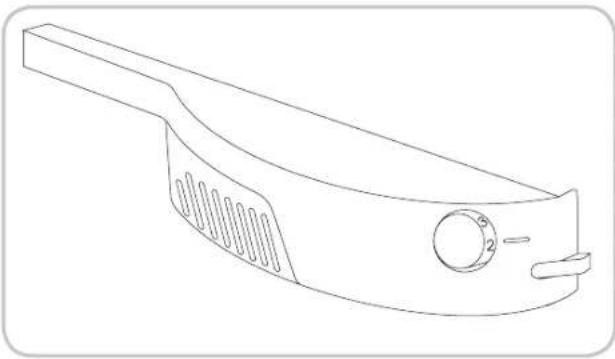

CAJA DE CONTROL INVERSIÓN DEL SENTIDO DE
Para acceder a la temperatura del frigorífico y del congelador, deberá girar el interruptor de la caja del termostato.
La caja del termostato está situada en el interior del frigorífico, en la zona superior derecha.
Gire el interruptor en "0" para apagar el aparato. Reduzca la temperatura
girando el interruptor desde la posición 1 a la 5. Le aconsejamos que fije la temperatura en la posición 2 o 3.

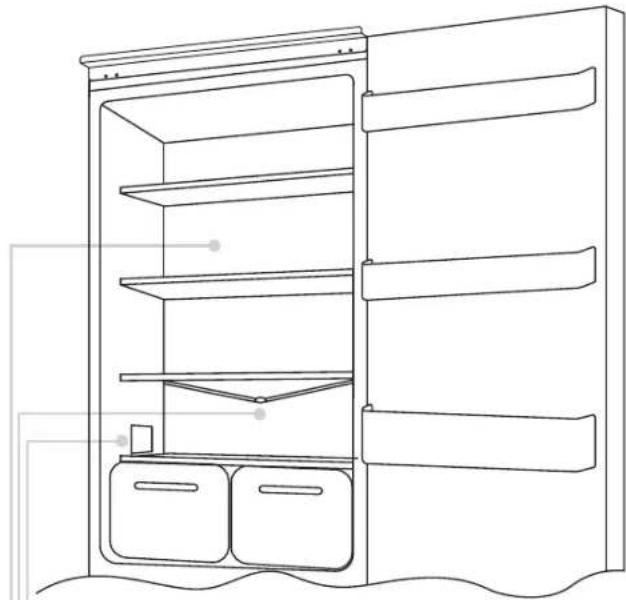

DESCONGELACIÓN
Importante: Si la temperatura de la habitación es muy alta, el aparato seguirá funcionando y una capa de hielo se formará en la parte trasera del compartimento del frigorífico. En este caso, deben girar el interruptor hasta el nivel mínimo. (1-2).
El compartimento del frigorífico se descongela automáticamente cuando el compresor está inactivo.
Una pequeña cantidad de hielo o de gotas de agua ubicadas en la parte trasera del compartimento del frigorífico. Asegúrese de mantener siempre limpio el desagüe. Asegúrese de que los alimentos no toquen la parte trasera o las caras del compartimento del frigorífico. Nota: esta es la placa de identificación. Si necesita contactar con nuestro departamento de reparaciones en caso de errores, no olvide indicarle la información indicada en dicha placa.
APERTURA DE LAS PUERTAS
Saque la clavija y el cojinete correspondiente de la barra transversal superior.
Saque la puerta superior.
Saque la clavija de la bisagra de la zona inferior derecha y vuelva a colocarla en la bisagra de la zona inferior izquierda.
Una las bisagras y las puertas de arriba a abajo 1-2-3.
COMPARTIMENTO DEL CONGELADOR
Algunos productos se incluyen equipados con un compartimento del congelador. Las notas siguientes se refieren a este tipo de productos.
CONGELADOR
Este producto se encuentra equipado con una sección en la parte superior del producto (véase la guía rápida de instalación). Los alimentos necesitan ser almacenados durante 24 horas en el compartimento del congelador para alcanzar el nivel deseado de congelación.

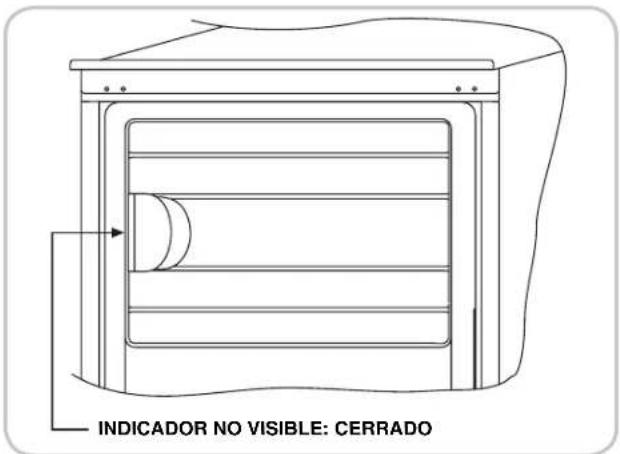

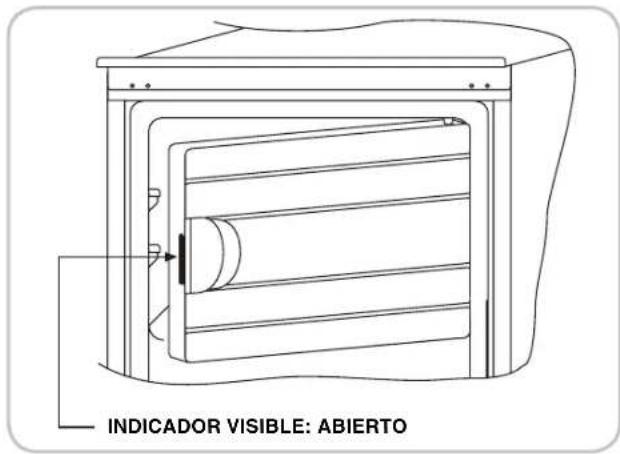

Nota: Para poder comprobar que la puerta del congelador está cerrada correctamente, compruebe que el indicador de apertura de la puerta está apagado.
INVERSIÓN DE LA APERTURA DEL COMPARTIMENTO DEL CONGELADOR
Desmonte la bisagra de la zona inferior derecha.
Ubique primeramente la puerta y la bisagra y a continuación, atornille esta última al producto.
Desafloje el gancho ubicado en la parte izquierda del compartimento del congelador.
Apriete el gancho en la parte derecha del compartimento del congelador.
Saque todas las clavijas de la cubierta, tal y como se indica en la ilustración.
Coloque el aparato en posición vertical y espere durante dos horas antes de encenderlo.
Introduzca las clavijas tal y como se indica en la figura.

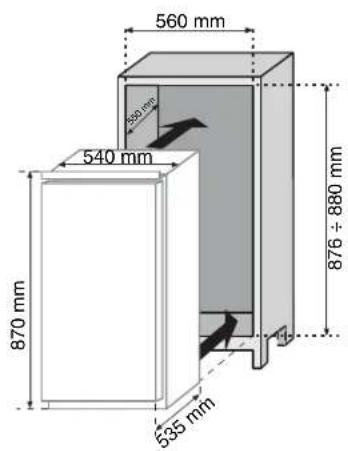

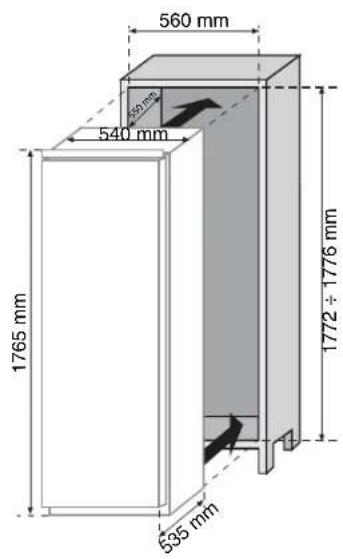

TAMAÑO DE LA APLICACIÓN Y UNIDAD DE LA CARCASA
INSTALACIÓN DE LA APLICACIÓN EN LA COLUMNA
Apriete las juntas suministradas con el aparato en la parte opuesta de las bisagras.
1
Introduzca el aparato en la columna, colocándolo en la parte opuesta de las bisagras.
2
cabina se ajusta perfectamente a la cabina.
3
Apriete la parte superior del aparato a la cabina, utilizando los tornillos suministrados.
4
Apriete la parte inferior del aparato con los tornillos suministrados.
5
Aplique la rejilla de ventilación. Compruebe que la placa superior de la
6
ENSAMBLAJE DE LOS PANELES DE LA COLUMNA INTEGRADA CON LAS PUERTAS DEL APARATO
El aparato está equipado con todos los dispositivos de ensamblaje para unir las puertas de la con los paneles de la columna (soportes de guía).
Apriete la guía en la parte interior del panel de la columna integrada a la altura adecuada, a una distancia de aproximadamente 20 mm a partir del cable exterior de la puerta.
Abra las puertas de la columna integrada y del frigorífico. Ubique el cargador integrado en la placa, y a continuación, ajústelo a la puerta del refrigerador.
Marque los puntos de fijación para los tornillos y agujeréelos con un diámetro de 2,5.
Conecte la puerta del aparato al panel de la cabina, guardando los soportes de guía como referencias.
Una vez que el producto haya sido instalado, ubique la parte trasera de la columna en contacto con la pared para evaporar el compartimento del compresor.
Para que el producto funcione correctamente, es indispensable que permita una ventilación adecuada del aire para enfriar el condensador ubicado en la parte trasera del aparato.
Por ello, la columna deberá estar equipada de una chimenea trasera, cuya abertura no se deberá bloquear, y de una ranura frontal que esté cubierta por una rejilla de ventilación.

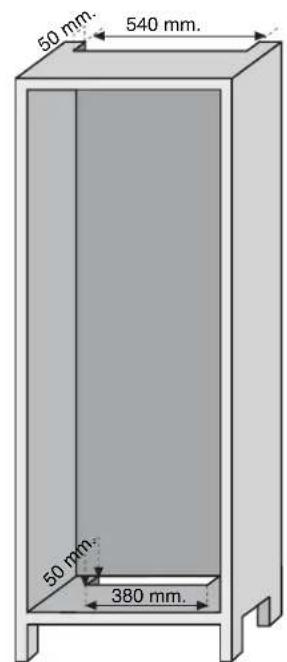

Dimensiones de los bloqueos de seguridad de la columna.

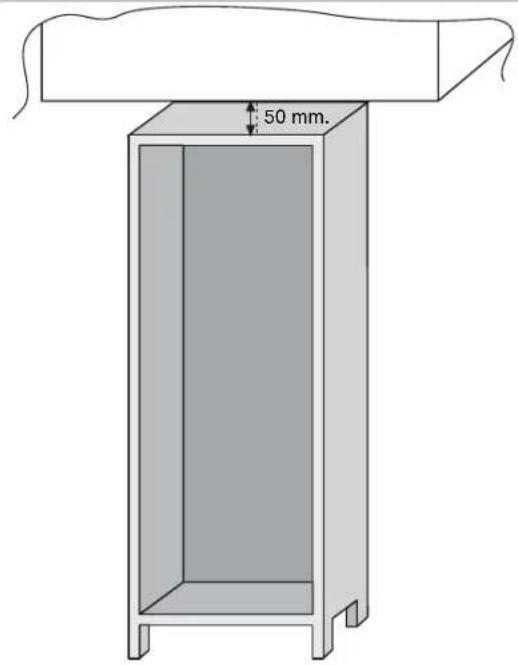

Dimensiones del espacio que se deben dejar entre la columna y el techo.
DESPENSA Y FRIGORÍFICO
PANEL DE CONTROL INVERTER A
