INSTRUKCJA OBSŁUGI BGL3ECO10 BOSCH

Wskazówki dotyczące bezpieczeństwa . . . . . . . . . . . . . . . . . . . . . . . . . . . .24 Instrukcja uzytkowania . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .78

Instrukcję użytkowania należy zachować. W przypadku przekazania odkurzacza innej osobie należy dołączyć instrukcję obsługi. Użytkowanie zgodne z przeznaczeniem Urządzenie jest przeznaczone wyłącznie do użytku w gospodarstwie domowym i podobnych otoczeniach.Urządzenie jest przeznaczone do użytkowa- nia na maksymalnej wysokości 2000 metrów nad pozio- mem morza. Odkurzacz należy użytkować wyłącznie zgod- nie ze wskazówkami zawartymi w niniejszej instrukcji obsługi. Aby uniknąć uszkodzeń urządzenia lub skaleczeń, odkurzacza nie należy używać do: odkurzania ludzi i zwierząt, zasysania: - substancji szkodliwych dla zdrowia, o ostrych krawędziach, gorących lub żarzących się, - substancji wilgotnych lub płynnych, - łatwopalnych lub wybuchowych materiałów i gazów, - popiołu, sadzy z pieców kaflowych i instalacji centralnego ogrzewania, - pyłu tonerowego z drukarek i kopiarek. Części zamienne, wyposażenie dodatkowe, worki na pył Nasze oryginalne części zamienne, wyposażenie dodatkowe i wyposażenie specjalne, jak również oryginalne worki na pył zostały zaprojektowane specjalnie z myślą o korzystaniu z naszych odkurzaczy i są dostosowane do ich funkcji oraz wymagań. W związku z tym zalecamy używanie wyłącznie oryginalnych części zamiennych, elementów wyposażenia dodatkowego, wyposażenia specjalnego oraz oryginalnych worków na pył. Tylko w ten sposób możemy zagwarantować zarówno długi okres użytkowania odkurzacza, jak i niezmiennie wysoką skuteczność czyszczenia. !Wskazówka: Stosowanie niedopasowanych lub odznaczających się niższą jakością części zamiennych, elementów wyposażenia dodatkowego/specjalnego oraz worków na pył może spowodować uszkodzenie odkurzacza, które nie jest objęte naszą gwarancją, jeżeli przyczyną uszkodzenia było właśnie używanie tego typu produk- tów.25 Wskazówki dotyczące bezpieczeństwa Odkurzacz spełnia wymogi techniki oraz przepisy bezpie- czeństwa. Urządzenie mogą obsługiwać dzieci w wieku powyżej 8 lat oraz osoby z ograniczonymi zdolnościami fizycznymi, sen- sorycznymi lub umysłowymi, a także osoby nie posiadające wystarczającego doświadcze- nia i/lub wiedzy, jeśli pozosta- ją pod nadzorem lub zostały pouczone, jak bezpiecznie obsługiwać urządzenie i są świadome związanego z tym niebezpieczeństwa. Dzieci nie mogą bawić się urządzeniem. Czyszczenie i czynności kon- serwacyjne nie mogą być wykonywane przez dzieci bez nadzoru dorosłych. Opakowania foliowe należy przechowy-wać w miejscu niedostępnym dla małych dzieci lub wyrzucić. => Istnieje niebezpieczeństwo uduszenia! Odpowiednie użytkowanie Odkurzacz należy podłączać i uruchamiać wyłącznie zgodnie z informacjami zawartymi na tabliczce znamionowej. Nigdy nie odkurzać bez worka lub pojemnika na kurz filtra zabezpieczającego silnik oraz filtra wylotu powietrza. => Może to spowodować uszkodzenie urządzenia! W żadnym wypadku nie odkurzać szczotką ani dyszą w pobliżu głowy.=> Istnieje niebezpieczeństwo obrażeń ciała! Podczas odkurzania schodów urządzenie musi znajdować się niżej niż użytkownik. Nie używać przewodu zasilającego ani węża do przenoszenia/transportowania odkurzacza. Jeśli przewód zasilający urządzenia zostanie uszkodzony, musi zostać wymieniony przez producenta lub serwis producenta lub inną osobę z podobnymi kwalifikacjami, aby uniknąć zagrożeń. W przypadku użytkowania urządzenia dłużej niż przez 30 minut należy całkowicie wyciągnąć przewód zasilający. W celu odłączenia urządzenia od sieci ciągnąć za wtyczkę, a nie za przewód zasilający. Przewodu zasilającego nie wolno prowadzić po ostrych krawędziach ani zaciskać. Należy uważać, aby podczas automatycznego zwijania przewodu wtyczka nie obijała się o znajdujące się w pobliżu osoby, części ciała, zwierzęta lub przedmioty. => Kontrolować przewód zasilający, trzymając za wtyczkę. Przed przystąpieniem do prac związanych z naprawą lub konserwacją odkurzacza należy wyciągnąć wtyczkę z gniazda sieciowego. Nie włączać uszkodzonego odkurzacza. W przypadku zakłócenia w pracy urządzenia należy wyciągnąć wtyczkę z gniazda sieciowego. W celu uniknięcia zagrożeń, naprawa urządzenia oraz wymiana części w odkurzaczu mogą być wykonywane wyłącznie przez autoryzowany serwis. Odkurzacz należy chronić przed wpływem czynników atmosferycznych, wilgocią i źródłami ciepła. Unikać kontaktu filtrów (worek na kurz filtr zabezpieczający silnik, filtr wylotu powietrza itp.) z materiałami łatwopalnymi oraz zawierającymi alkohol. Odkurzacz nie nadaje się do stosowania na placach budowy. => Odsysanie gruzu budowlanego może prowadzić do uszkodzenia urządzenia. Gdy odkurzacz nie jest używany, wyłączyć urządzenie i wyjąć wtyczkę z gniazda. Stare urządzenie powinno zostać zabezpieczone przed ponownym użyciem, a następnie odpowiednio zutylizowane zgodnie z obowiązującymi przepisami. !Uwaga Gniazdo sieci energetycznej musi być zabezpieczone bezpiecznikiem o mocy co najmniej 16 A. Jeżeli w momencie włączania urządzenia zadziała bezpiecznik, może to być spowodowane tym, że równocześnie inne urządzenia elektryczne o większej mocy przyłączeniowej podłączone są do tego samego obwodu prądowego. Zadziałania bezpiecznika można uniknąć, ustawiając najniższy stopień mocy przed włączeniem urządzenia i wybierając wyższy stopień dopiero po jego włączeniu.26 Wskazówki dotyczące utylizacji Opakowanie Opakowanie chroni odkurzacz przed uszkodzeniem podczas transportu. Składa się ono z materiałów bezpiecznych dla środowiska naturalnego i z tego względu nadaje się do odzysku surowców wtórnych. Niepotrzebne materiały opakowaniowe należy oddać do punktów zbiórki surowców wtórnych. Stare urządzenia Stare urządzenia często zawierają pełnowartościowe materiały. Z tego względu wysłużone urządzenie należy oddawać dostawcy względnie do centrum odzysku surowców wtórnych do ponownego wykorzystania. Informację na temat aktualnie obowiązujących sposobów utylizacji można uzyskać w wyspecjalizowanym sklepie lub w urzędzie gminy. Utylizacja filtrów i worków filtrujących Filtry i worki filtrujące wykonane są z materiałów przyjaznych dla środowiska. Jeśli nie zawierają substancji szkodliwych lub niedozwolonych, można je wyrzucać z odpadami komunalnymi. Informacje dotyczące etykiety energety- cznej Niniejszy odkurzacz jest odkurzaczem uniwersalnym z wężem głównym. W celu uzyskania deklarowanej efektywności energetycz- nej i klasy czyszczenia na dywanach zalecane jest używa- nie przełączalnej szczotki uniwersalnej. W celu uzyskania deklarowanej efektywności energetycz- nej oraz klasy czyszczenia na twardych podłogach ze szczelinami i szparami zalecane jest używanie dołączonej szczotki do podłóg twardych bez doczepianego wieńca szczotkowego. Obliczenia zostały dokonane zgodnie z Rozporządzeniem Delegowanym (UE) Nr 665/2013 wydanym przez Komisję w dniu 3 maja 2013, które sta- nowi uzupełnienie dyrektywy 2010/30/UE. Wszystkie procedury, które nie są dokładnie opisane w niniejszej instrukcji, zostały wykonane w oparciu o normę DIN EN 60312-1:2017*. *W przypadku badania okresu eksploatacji silnika przy opróżnionym pojemniku na kurz zdefiniowaną wartość należy zwiększyć o 10% podanego okresu eksploatacji sil- nika, który przyjęto do badania przy wypełnionym do poło- wy pojemniku na kurz.

21* 22* Dziękujemy za zakup odkurzacza BGL3 firmy Bosch. W niniejszej instrukcji obsługi przedstawione zostały różne modele odkurzacza BGL3. Dlatego może się zda- rzyć, że opisane wyposażenie i jego funkcje nie zawsze odnoszą się do danego modelu. W celu osiągnięcia możliwie najlepszego wyniku odkurzania należy stoso- wać wyłącznie oryginalne akcesoria firmy Bosch, które zostały skonstruowane specjalnie do tego modelu odku- rzacza. Instrukcję obsługi należy zachować. W przypadku prze- kazania odkurzacza innej osobie należy dołączyć instruk- cję obsługi. Należy rozłożyć strony z rysunkami! Opis urządzenia 1 Przełączalna szczotka do podłóg (z tuleją odblokowującą)* 2 Szczotka do podłóg twardych (z tuleją odblokowującą)* 3 Uchwyt węża 4 Wąż ssący 5 Rura teleskopowa z przyciskiem przesuwanym (i tuleją odblokowującą)* 6 Rura teleskopowa z tuleją przesuwną (i tuleją odblokowującą)* 7 Przewód zasilający 8 Zaczep 9 Dźwignia zamykająca 10 Kratka wylotu powietrza 11 Worek filtrujący 12 Filtr wylotu powietrza* 13 Filtr zabezpieczający silnik (nadaje się do prania) 14 Uchwyt do noszenia 15 Pokrywa komory pyłowej 16 Wskaźnik wymiany filtra* 17 Zaczep rury ssącej (na spodzie urządzenia) 18 Włącznik/wyłącznik i regulator mocy 19 Nośnik wyposażenia do ssawki kombinowanej* 20 Ssawka kombi * 21 Ssawka wiertarska* Części zamienne i wyposażenie dodatkowe A Pakiet filtrów wymiennych Aby urządzenie działało z optymalną mocą, zaleca się stosowanie oryginalnych worków na pył typu G ALL. Zawartość: 4 worki filtrujące z zamknięciem 1 mikrofiltr higieniczny

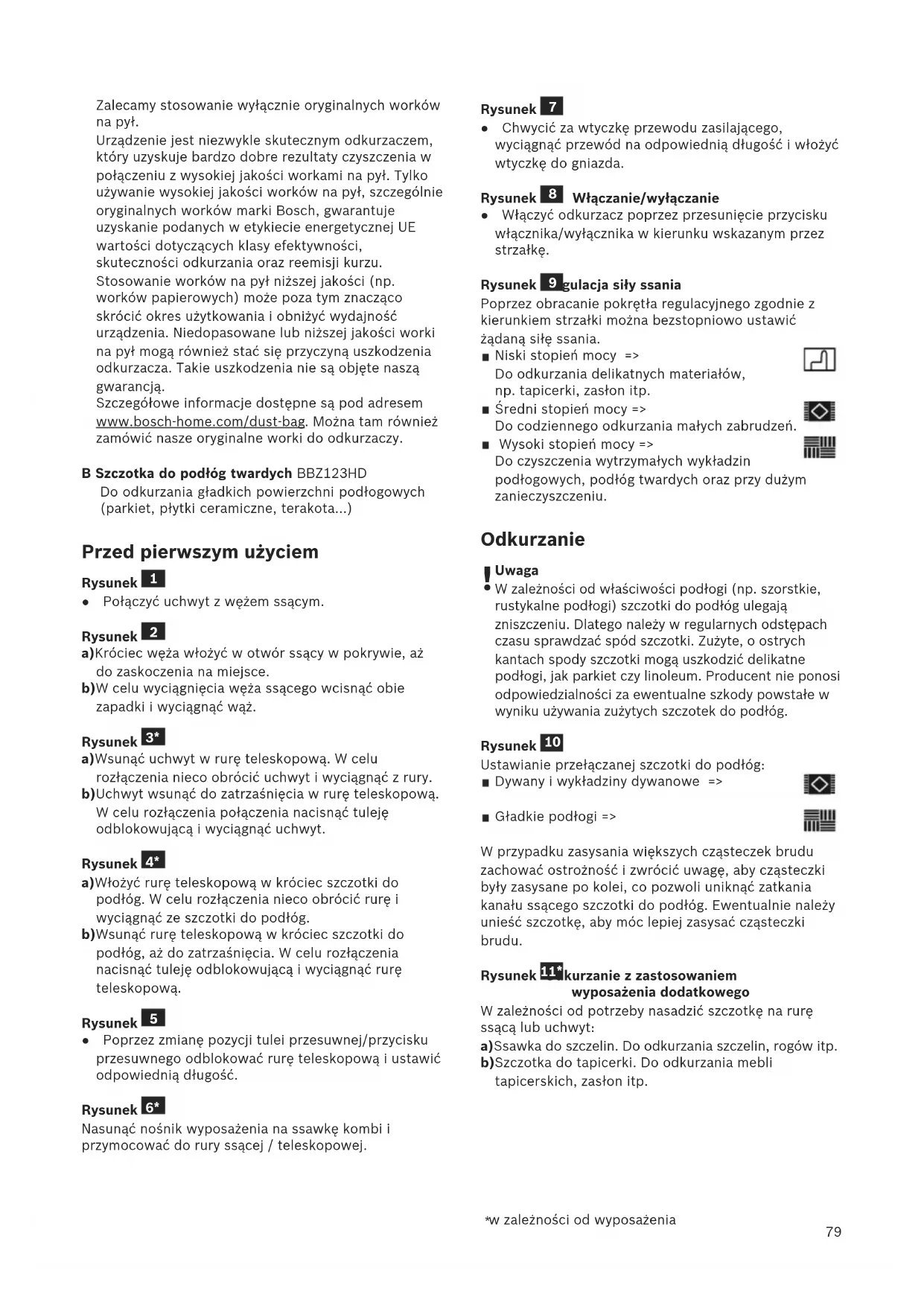

w zależności od wyposażenia pl79 Zalecamy stosowanie wyłącznie oryginalnych worków na pył. Urządzenie jest niezwykle skutecznym odkurzaczem, który uzyskuje bardzo dobre rezultaty czyszczenia w połączeniu z wysokiej jakości workami na pył. Tylko używanie wysokiej jakości worków na pył, szczególnie oryginalnych worków marki Bosch, gwarantuje uzyskanie podanych w etykiecie energetycznej UE wartości dotyczących klasy efektywności, skuteczności odkurzania oraz reemisji kurzu. Stosowanie worków na pył niższej jakości (np. worków papierowych) może poza tym znacząco skrócić okres użytkowania i obniżyć wydajność urządzenia. Niedopasowane lub niższej jakości worki na pył mogą również stać się przyczyną uszkodzenia odkurzacza. Takie uszkodzenia nie są objęte naszą gwarancją. Szczegółowe informacje dostępne są pod adresem www.bosch-home.com/dust-bag . Można tam również zamówić nasze oryginalne worki do odkurzaczy. B Szczotka do podłóg twardych BBZ123HD Do odkurzania gładkich powierzchni podłogowych (parkiet, płytki ceramiczne, terakota...) Przed pierwszym użyciem Rysunek ● Połączyć uchwyt z wężem ssącym. Rysunek a)Króciec węża włożyć w otwór ssący w pokrywie, aż do zaskoczenia na miejsce. b)W celu wyciągnięcia węża ssącego wcisnąć obie zapadki i wyciągnąć wąż. Rysunek a)Wsunąć uchwyt w rurę teleskopową. W celu rozłączenia nieco obrócić uchwyt i wyciągnąć z rury. b)Uchwyt wsunąć do zatrzaśnięcia w rurę teleskopową. W celu rozłączenia połączenia nacisnąć tuleję odblokowującą i wyciągnąć uchwyt. Rysunek a)Włożyć rurę teleskopową w króciec szczotki do podłóg. W celu rozłączenia nieco obrócić rurę i wyciągnąć ze szczotki do podłóg. b)Wsunąć rurę teleskopową w króciec szczotki do podłóg, aż do zatrzaśnięcia. W celu rozłączenia nacisnąć tuleję odblokowującą i wyciągnąć rurę teleskopową. Rysunek ● Poprzez zmianę pozycji tulei przesuwnej/przycisku przesuwnego odblokować rurę teleskopową i ustawić odpowiednią długość. Rysunek Nasunąć nośnik wyposażenia na ssawkę kombi i przymocować do rury ssącej / teleskopowej.

Rysunek ● Chwycić za wtyczkę przewodu zasilającego, wyciągnąć przewód na odpowiednią długość i włożyć wtyczkę do gniazda. Rysunek Włączanie/wyłączanie ● Włączyć odkurzacz poprzez przesunięcie przycisku włącznika/wyłącznika w kierunku wskazanym przez strzałkę. Rysunek Regulacja siły ssania Poprzez obracanie pokrętła regulacyjnego zgodnie z kierunkiem strzałki można bezstopniowo ustawić żądaną siłę ssania. Niski stopień mocy => Do odkurzania delikatnych materiałów, np. tapicerki, zasłon itp. Średni stopień mocy => Do codziennego odkurzania małych zabrudzeń. Wysoki stopień mocy => Do czyszczenia wytrzymałych wykładzin podłogowych, podłóg twardych oraz przy dużym zanieczyszczeniu. Odkurzanie

Uwaga W zależności od właściwości podłogi (np. szorstkie, rustykalne podłogi) szczotki do podłóg ulegają zniszczeniu. Dlatego należy w regularnych odstępach czasu sprawdzać spód szczotki. Zużyte, o ostrych kantach spody szczotki mogą uszkodzić delikatne podłogi, jak parkiet czy linoleum. Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe w wyniku używania zużytych szczotek do podłóg. Rysunek Ustawianie przełączanej szczotki do podłóg: Dywany i wykładziny dywanowe => Gładkie podłogi => W przypadku zasysania większych cząsteczek brudu zachować ostrożność i zwrócić uwagę, aby cząsteczki były zasysane po kolei, co pozwoli uniknąć zatkania kanału ssącego szczotki do podłóg. Ewentualnie należy unieść szczotkę, aby móc lepiej zasysać cząsteczki brudu. Rysunek Odkurzanie z zastosowaniem wyposażenia dodatkowego W zależności od potrzeby nasadzić szczotkę na rurę ssącą lub uchwyt: a)Ssawka do szczelin. Do odkurzania szczelin, rogów itp. b)Szczotka do tapicerki. Do odkurzania mebli tapicerskich, zasłon itp.

w zależności od wyposażenia80 c)Szczotka do podłóg twardych* - z przyczepionym wieńcem szczotkowym: Do efektywnego i zarazem oszczędnego czyszczenia twardych powierzchni podłogowych (glazura, parkiet itd.) - bez wieńca szczotkowego: Do czyszczenia kurzu w szparach i szczelinach ● Aby zdjąć wieniec szczotkowy należy nacisnąć obydwa zatrzaski zgodnie z kierunkiem strzałek Ssawka wiertarska Rysunek a)Przymocować ssawkę wiertarską do uchwytu i umieścić przy ścianie w taki sposób, aby otwór wiertniczy w ssawce znajdował się nad wierconym otworem. b)Ustawić urządzenie na niski poziom i następnie włączyć. c)Ssawka wiertarska utrzymywana jest w wybranej pozycji za pomocą siły ssania. W zależności od właściwości powierzchni wierconej ściany, ewentualnie zalecane jest podwyższenie mocy ssania dla zapewnienia mocnego przyssania ssawki wiertarskiej. W trakcie wiercenia drobny pył jest automatycznie zasysany. Rysunek W czasie krótkich przerw w odkurzaniu można skorzystać z zaczepu umieszczonego z tyłu urządzenia. ● Po wyłączeniu urządzenia hak na szczotce do podłóg wsunąć we wgłębienie na spodzie urządzenia. Rysunek Aby pokonać przeszkody, np. schody, urządzenie można przenosić za uchwyt. Po pracy Rysunek a)Wyciągnąć wtyczkę z gniazda. b)Pociągnąć krótko za przewód zasilający i puścić (przewód zwija się automatycznie). Rysunek Do odstawiania/transportowania urządzenia można korzystać z zaczepu rury ssącej znajdującego się na spodzie urządzenia. a)Ustawić urządzenie pionowo. b)Wsunąć hak ssawki do podłóg we wgłębienie na spodzie urządzenia. Wymiana filtra

Uwaga: Przed wymianą filtra zawsze wyłączać urządzenie! 12*

Wymiana worka filtrującego Rysunek Urządzenia ze wskaźnikiem wymiany filtra ● Jeśli wskaźnik wymiany filtra w pokrywie jest całkowicie wypełniony przy podniesionej z podłogi szczotce do podłóg i przy maksymalnym ustawieniu mocy ssania, należy wymienić worek na pył, nawet jeśli nie jest całkowicie wypełniony. W takim przypadku o konieczności wymiany decyduje rodzaj wypełnienia. Szczotka, rura ssąca i wąż ssący nie mogą być zatkane, nawet jeśli nie powoduje to aktywowania wskaźnika wymiany filtra. ● W celu usunięcia zatkania można w łatwy sposób odłączyć uchwyt od węża. Urządzenia bez wskaźnika wymiany filtra: ● Jeśli siła ssania urządzenia jest znacznie słabsza, należy wymienić worek na pył, nawet jeśli nie jest całkowicie wypełniony. W takim przypadku o konieczności wymiany decyduje rodzaj wypełnienia. Przedtem należy się upewnić, że szczotka, rura ssąca i wąż ssący nie są zatkane. Rysunek Otwieranie pokrywy a)Odblokować pokrywę poprzez pociągnięcie dźwigni zamykającej zgodnie z kierunkiem strzałki. b)Otworzyć pokrywę zgodnie z kierunkiem strzałki. Rysunek a)Zamknąć worek filtrujący poprzez pociągnięcie zapadki zamykającej. b)Wyjąć worek filtrujący. c)Włożyć nowy worek filtrujący. d)Worek filtrujący wsunąć do oporu w mocowanie.

Uwaga: Pokrywa zamyka się wyłącznie z włożonym workiem filtrującym. Czyszczenie filtra zabezpieczającego silnik Filtr zabezpieczający silnik należy czyścić w regularnych odstępach czasu poprzez wytrzepanie lub wypłukanie! Rysunek ● Otworzyć pokrywę komory pyłowej. Rysunek a)Blokadę filtra zabezpieczającego silnik zwolnić poprzez pociągnięcie z boku i wyjąć filtr zgodnie z kierunkiem strzałki. b)Oczyścić filtr zabezpieczający silnik przez wytrzepanie. c)W przypadku dużego zanieczyszczenia filtr należy wypłukać. ● Następnie filtr należy pozostawić do wyschnięcia na co najmniej 24 godziny. d)Po oczyszczeniu filtr zabezpieczający silnik włożyć w urządzenie, zablokować i zamknąć pokrywę komory pyłowej. Wymiana filtra wylotu powietrza Odkurzacz z mikrofiltrem higienicznym Kiedy należy wymieniać? Zawsze przy użyciu nowego pakietu filtrów wymiennych.

w zależności od wyposażenia81 Rysunek ● Otworzyć pokrywę komory pyłowej. Rysunek a)Odblokować uchwyt filtra poprzez naciśnięcie dźwigni zamykającej zgodnie z kierunkiem strzałki. b)Wyjąć mikrofiltr higieniczny. c)Mikrofiltr higieniczny można wypłukać. ● Następnie filtr należy pozostawić do wyschnięcia na co najmniej 24 godziny. d)Wyjąć mikrofiltr higieniczny. Włożyć nowy mikrofiltr w uchwyt filtra. e)Włożyć uchwyt filtra w urządzenie i zatrzasnąć. Czyszczenie filtru wylotu powietrza Hepa* Filtr Hepa* jest tak skonstruowany, że nie trzeba go wymieniać, jeśli urządzenie jest użytkowane zgodnie z przeznaczeniem w gospodarstwie domowym. Aby odkurzacz pracował z optymalną mocą, filtr Hepa* należy wymienić po roku użytkowania. Niezależnie od ewentualnych przebarwień na powierzchni filtr zachowuje skuteczność działania. Rysunek ● Otworzyć pokrywę tylną. ● Przez naciśnięcie nakładki zamykającej w kierunku wskazywanym przez strzałkę odblokować filtr Hepa* i wyjąć z urządzenia. ● Moduł filtrujący wytrzepać i wypłukać pod bieżącą wodą. Moduł filtrujący można ewentualnie uprać w pralce w temperaturze maks. 30° C przy użyciu delikatnego programu prania i najniższej prędkości wirowania. TIPP: W celu ochrony pozostałego prania umieścić moduł w specjalnej siatce. ● Po całkowitym wyschnięciu (co najmniej 24 godz.) ponownie włożyć filtr Hepa* do urządzenia i zablokować. ● Zamknąć pokrywę tylną. W przypadku zasysania drobnych cząstek brudu (jak np. gipsu, cementu itd.), należy wytrzepać filtr zabezpieczający silnik lub wymienić zarówno filtr zabezpieczający silnik, jak i filtr wylotu powietrza. Konserwacja Przed każdym czyszczeniem odkurzacza należy go wyłączyć i wyciągnąć wtyczkę z gniazda. Odkurzacz i elementy wyposażenia z tworzywa sztucznego można czyścić dostępnymi na rynku środkami do czyszczenia tworzyw sztucznych.

Nie należy stosować środków do szorowania, środków do czyszczenia szkła ani uniwersalnych środków czyszczących. W żadnym wypadku nie wolno zanurzać odkurzacza w wodzie. W razie potrzeby komorę pyłową odkurzyć za pomocą drugiego odkurzacza lub oczyścić suchą ściereczką lub pędzelkiem. Zastrzegamy sobie prawo do zmian technicznych. 21*

geri toplanması ve geri dönüştürülmesi ile ilgili yapıyı belirtir. Urządzenie to oznaczono zgodnie z europejską wytyczną 2012/19/UE o zużytych urządzeniach elek- trycznych i elektronicznych (waste electrical and elec- tronic equipment - WEEE). Wytyczna ta określa ramy obowiązującego w całej Unii Europejskiej odbioru i wtórnego wykorzystania starych urządzeń.
