INSTRUKCJA OBSŁUGI MB 650 VE VIKING
PL Instrukcja obsługi
MB 650.0 T
MB 655.1 V
MB 650.1 V
MB 655.1 VM
MB 650.0 VE
MB 655.1 VR
MB 650.1 VM
MB 655.1 VS
MB 650.0 VR
MB 655.1 G
MB 650.0 VS
MB 655.1 GS
MB 655.2 RS
INT 1

![]() | 3 | ![]() |
![]() | 6 | ![]() |
![]() | 9 | ![]() |
0478 111 9918 F. D16. Eco. DS-2016-02 © 2005 - 2016 VIKING GmbH, A - 6336 Langkampfen / Kufstein


dziękujemy, że zdecydowali się Państwo nabyć wysokiej jakości produkt firmy VIKING.
Przy jego produkcji zasto - sowaliśmy najnowocześniejszą technologię i szereg rozwiązań zapewniających wysoką jakość. Swój cel osiągniemy jednak dopiero wtedy, gdy będą Państwo zadowoleni z naszego wyrobu.
W przypadku pytań dotyczących urządzenia prosimy kontaktować się ze sprzedawcą lub bezpośrednio z naszą firmą dystrybucyjną.
Zadowolenia z wyrobu firmy VIKING życzy Państwu

Dr. Peter Pretzsch
Prezes Zarządu
Firma VIKING stale udosko - nala swoje wyroby i dlatego zastrzega sobie prawo doko - nywania zmian, dotyczących kształtu, rozwiązań tech - nicznych oraz wyposażenia w dostarczanych wyrobach. W związku z tym dane i rysunki zawarte w tej broszurze nie mogą być podstawą do roszczeń. Niniejsza instrukcja obsługi jest oryginalną instrukcją obsługi według dyrektywy WE 2006/42/EC.
Spis treści
Uwagi dotyczące instrukcji obsługi 2
Kosiarki trawnikowe ze sprzęgłem/hamulcem noża, BBC 2
Opis urządzenia 3
Zasady bezpiecznej pracy 3 Przygotowanie do pracy 3 Zasady postępowania podczas koszenia trawy 4 Konserwacja i naprawy 5 Ładowarka/akumulator rozruchowy 6 Ostrzeżenie - benzyna jest trująca i łatwopalna 6
Objaśnienia symboli 7
Wyposażenie standardowe 7

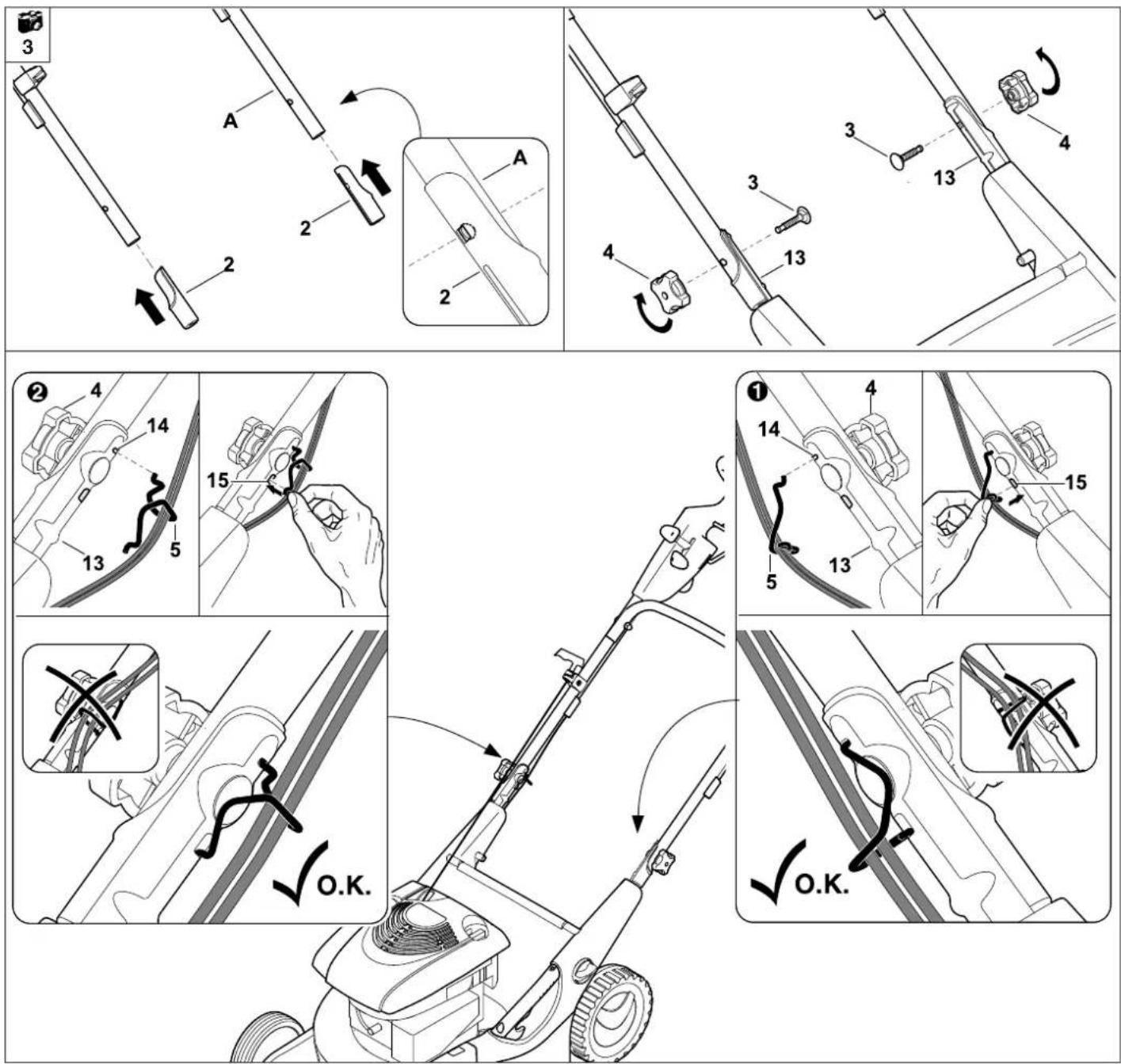

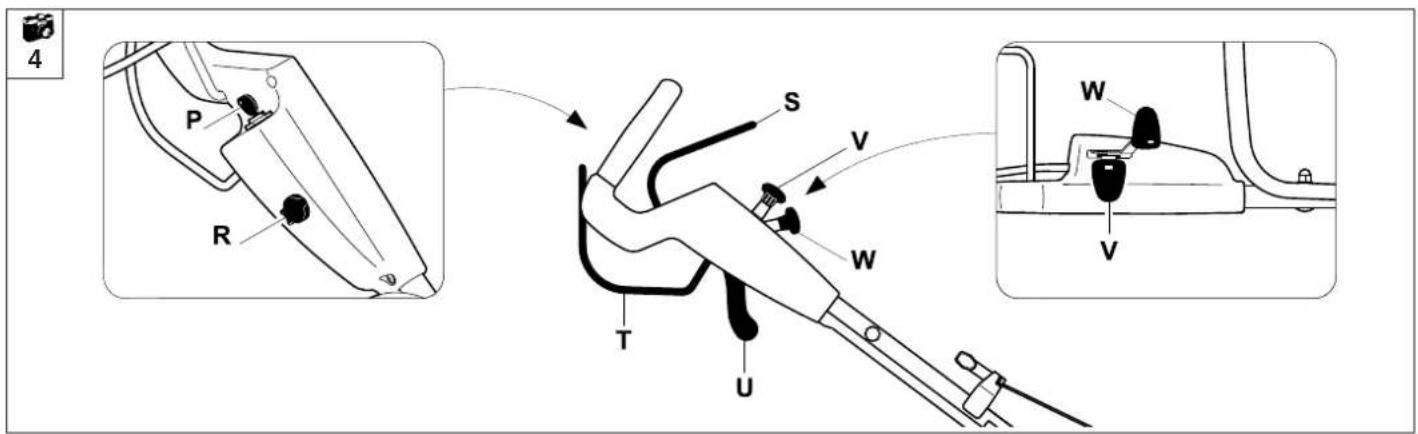

Przygotowanie urządzenia do pracy 7 Montaż uchwytu 7 Dźwignie w uchwycie sterującym 8 Zakładanie linki rozrusznika 9 Montaż kosza na trawę 9 Regulacja wysokości uchwytu 9 Centralna regulacja wysokości koszenia 9 Zakładanie i zdejmowanie kosza na trawę 10 Paliwo i olej silnikowy 10
Wskazówki dotyczące koszenia i mulczowania 10 Koszenie na zboczach 10 Kosiarka trawnikowa z rolką 11 Mulczowanie 11 Obszar pracy użytkownika 11 Sposób pracy z funkcją mulczowania 11
Dźwignia hamulca silnika 12
Sprzęgło/hamulec noża (BBC) 12
Uruchamianie urządzenia 12 Sprawdzanie sprzęgła i hamulca noża 12 Włączanie i wyłączanie silnika – informacje ogólne 13 Uruchamianie silnika – wariant I 13
Wyłączanie silnika - wariant I 14 Uruchamianie silnika – wariant II 14 Włączanie sprzęgła noża kosiarki 14 Wyłączanie sprzęgła noża kosiarki 15 Wyłączanie silnika – wariant II 15 Włączanie i wyłączanie napędu kół - Informacje ogólne 15 Włączanie napędu kół 15 Wyłączanie napędu kół 16 Wskaźnik napełnienia kosza 16 Opróżnianie kosza na trawę 16
Konserwacja 16 Czyszczenie urządzenia 16 Koła i przekładnia 17 Regulacja cięgna napędu kół 17 Obstuga noży kosiarki 17 Demontaż noża 18 Ostrzenie noża kosiarki 18 Sprawdzanie wyważenia noża 19 Montaż noża 19 Akumulator rozruchowy 19 Konserwacja rolki (MB 650 VR, MB 655 VR, MB 655 RS) 1 Konserwacja sprzęgła i hamulca noża 20 Silnik spalinowy 20 Przechowywanie 20 Przerwa zimowa 20
Typowe części zamienne 20 Transport kosiarki 21 Ochrona środowiska 21 Wymontowanie i utylizacja aku mulatora (MB 650 VE) 21 Wykrywanie usterek 22 Dane techniczne 26 Deklaracja zgodności CE producenta 28 Ograniczanie zużycia i zapobieganie uszkodzeniom 29 Plan czynności serwisowych 30
Uwagi dotyczące instrukcji obsługi
Symbole graficzne

Symbol ten ułatwia odnalezienie rysunków do określonych części tekstu w instrukcji obsługi.
Rysunki znajdują się na początku instrukcji obsługi
Oznaczenie fragmentów tekstu
Opisane czynności mogą posiadać różne oznaczenia.
Czynność obsługowa, która nie została przedstawiona na rysunku.
Przykład:
- Nóż ostrzyć równomiernie, aby zapobiec organiom wynikającym z niewyważenia.
Czynność, która została przedstawiona na odpowied - nim rysunku znajdującym się na stronach z rysunkami (na początku instrukcji obsługi), jest oznaczona cyfrą taką samą jak na rysunku.
Przykład:
1= Odkręcić śrubę
2= Dźwignię ...
Ogólne zestawienie czynności, dla których nie ma rysunku. Przykład:
- wykorzystywania urządzenia podczas imprez sportowych lub w zawodach
Obok opisu czynności zwią - zanych z obsługą, w instrukcji obsługi mogą występować fragmenty tekstu, które posia - dają specjalne znaczenie. Te fragmenty tekstu oznaczone są opisanymi poniżej symbo - lami w celu ich dodatkowego wyróżnienia.

Ostrzeżenia o niebez - pieczeństwie wypadku, zranienia osób lub znacz - nych strat materialnych.

Informacja dotycząca lepszego wykorzystania urządzenia i uniknięcia ewentualnych nieprawidłowości podczas jego użytkowania, które mogą prowadzić do uszkodzenia urządzenia lub jego poszczególnych części składowych.
Przyporządkowanie pojęć "w lewo" oraz "w prawo" w niniejszej instrukcji obsługi: Użytkownik stoi z tytu za urządzeniem (pozycja pracy), ze wzrokiem skierowanym w kierunku jazdy do przodu.
Kosiarki trawnikowe ze sprzęgłem/hamulcem noża, BBC
Kosiarki trawnikowe VIKING z oznaczeniami GS, VS, RS wyposażone są w sprzęgło/hamulec noża, BBC.
Podobnie jak w przypadku każdej nowoczesnej kosiarki, obracający się nóż zostanie zahamowany i całkowicie zatrzymany w ciągu krótkiego czasu po zwolnieniu dźwigni hamulca noża. Pomimo to, dzięki układowi BBC silnik nie zostanie wyłączony. Funkcja ta pozwala użytkow nikowi, po zatrzymaniu noża, na transport urządzenia przy wykorzystaniu własnego napędu, opróżnienie kosza kosiarki lub założenie przys - tony do mulczowania i dalsze kontynuowanie pracy bez konieczności ponownego włączania silnika.
UWAGA


Podczas pracy silnika nie zbliżać się do obszaru pracy noża.
Niebezpie - czeństwo zranienia!

Przed dotknię - ciem noża należy wyłączyć silnik, poczekać, aż noż się zatrzyma i zdjąć nasadkę świecy zapłonowej.
Aby zapobiec zranieniom podczas pracy kosiarką, należy przed przystąpieniem do pracy koniecznie zapoz - nać się ze sposobem działania układu BBC. Uruchamianie układu BBC zostało opisane w instrukcji obsługi, zob. w szczególności rozdz. "Sprzęgło/hamulec noża (BBC)", "Wyłączanie sprzęgła noża kosiarki".

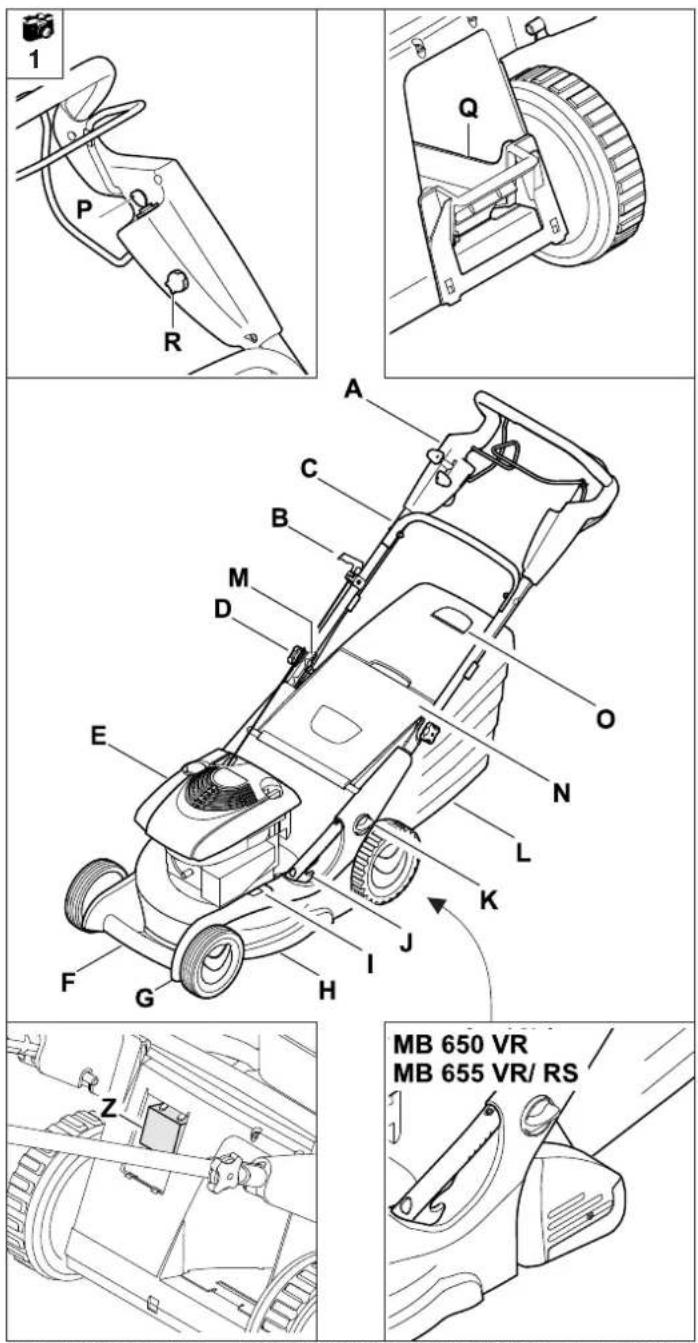

Opis urządzenia

A Uchwyt sterujący z ele - mentami regulacyjnymi
B Linka rozrusznika
C Usztywnienie uchwytu
D Pokretto
E Silnik
F Uchwyt transportowy
G Dolna część obudowy
H Listwa ochronna
I Wskaźnik wysokości koszenia
J Centralna regulacja wysokości koszenia
K Pokrętło regulacji wysokości uchwytu
L Kosz na trawę
M Ochrona przed zgięciem przewodu
N Osłona wyrzutu trawy
O Wskaźnik napełnienia kosza
P Stacyjka z kluczykiem zaptonu (model MB 650 VE)
Q Przystona do mulczo - wania (dla MB 650 VM, MB 655 VM)
R Gniazdo ładowania akumulatora (model MB 650 VE)
Zasady bezpiecznej pracy

Podczas pracy z kosiarką trawnikową, należy przestrzegać zasad bezpieczeństwa pracy.
Przed pierwszym uruchomieniem urządzenia konieczne jest zapoznanie się

z instrukcją obsługi, którą należy przechowywać tak, aby móc korzystać z niej w przyszłości.
Należy przestrzegać wska - zówek dotyczących obsługi i konserwacji zawartych w osobnej instrukcji obsługi - "Silnik".
Prosimy też o dokładne za - poznanie się z mechanizmami regulacji i sposobem eksploa - tacji urządzenia. Nie należy udostępniać kosiarki dzieciom lub innym osobom, które nie znają instrukcji obsługi. Niedozwolona jest obsługa kosiarki przez osoby poniżej 16 roku życia. Nie należy kosić trawy, jeżeli w pobliżu znajdują się osoby postronne, w szcze - gólności dzieci lub zwierzęta. Lokalne przepisy mogą definiować dozwolony wiek użytkownika.
Prosimy pamiętać o tym, że osoba obsługująca urządzenie jest odpowiedzialna za wypadki z udziałem osób trzecich i ich mienia.

Niebezpieczeństwo uduszenia! Niebezpieczeństwo uduszenia się dzieci
podczas zabawy z opakowaniem. Opakowania należy przechowywać w miejscach niedostępnych dla dzieci.
Urządzenie może być używane tylko przez wypoczętą osobę będącą w dobrej kondycji fizycznej i psychicznej. W przypadku problemów zdrowotnych należy zapytać lekarza o możliwość pracy przy użyciu urządzenia. Praca z kosiarką po spożyciu alkoholu, zażyciu lekarstw, opóźniających reakcję lub narkotyków jest niedozwolona.
Przed pierwszym uruchomie - niem urządzenia użytkownik powinien być poinstruowany o obstudze przez sprzedawcę lub specjalistę.
Z urządzenia nie mogą korzystać osoby, w tym również dzieci, o ograniczonych zdolnościach fizycznych, sensorycznych lub psychicznych, a także osoby nieposiadające wystarczającego doświadczenia i wiedzy oraz nieznające instrukcji.
Dzieci powinny znajdować się pod opieką, w celu zapobieżenia próbom wykorzystania urządzenia do zabawy.
Uwaga!
Kosiarka trawnikowa jest przeznaczona do koszenia trawy – zastosowanie kosiarki do innych celów jest niedoz - wolone i może być niebe - zpieczne i prowadzić do uszkodzenia urządzenia. Niebezpieczeństwo wypadku!
Z powodu niebezpieczeństwa zranienia użytkownika kosiarka nie może być wykorzystywana przykładowo (między innymi): do przycinania zarośli, żywopłotów i krzewów, do obcinania pędów czepnych, do pielęgnacji trawy rosnącej na dachu oraz w skrzynkach balkonowych, do czyszczenia ścieżek (odsysanie, przedmuchiwanie, odśnieżanie), do rozdrabniania fragmentów drzew i żywopłotów, do wyrównywania nierówności powierzchni, np. kopców wykonanych przez krety do transportu ściętego materiału, poza przewidzianym do tego celu koszem na trawę.
Przygotowanie do pracy

- W trakcie koszenia należy zawsze nosić
petne obuwie i dtugie spodnie.
Trawy nie należy kosić boso lub np. w sandałach.
- Należy dokładnie przeszu - kać teren, na którym urządzenie będzie użytko - wane i usunąć wszystkie kamienie, patyki, druty, kości i inne przedmioty, które mogą spowodować uszkodzenie kosiarki.
- Przed użyciem urządzenia należy sprawdzić wzrokowo, czy narzędzie tnące, śruby mocujące, osłona blaszana i cały zespół tnący są w dobrym stanie technicznym (zob. rozdz. „Obstuga noża kosiarki“).
- Kosiarki nie należy używać, jeżeli uszkodzone są elementy ochronne, nie funkcionuje sprzęgło noża, hamulec noża, lub bez zamontowanych elemen -tów ochronnych, np. osłona wyrzutu lub kosz do trawy.
- Ze względów bezpie - czeństwa stosować zawsze nieuszkodzony kosz na trawę.
- Nie wolno usuwać lub zmieniać działania zamon -towanych w kosiarce urządzeń przełączających, np. przez przywiązanie dźwigni przełączającej do uchwytu.
- Urządzenie można udo - stępniać (wypożyczać) tylko osobom znającym obstługę danego modelu. Wraz z urządzeniem na - leży przekazać instrukcję obsługi.
- Należy przestrzegać przepisów dotyczących czasu pracy kosiarek trawnikowych.
Zasady postępowania podczas koszenia trawy

- Osoby trzecie powinny przebywać w bezpiecznej
odległości od obszaru zagrożenia.
- Przed włączeniem silnika należy wyłączyć narzędzie tnące i napęd (jeżeli istnieje).
- Przed uruchomieniem należy urządzenie ustawić na równej powierzchni. Podczas uruchamiania nie należy urządzenia przechylac.
- Silnik należy uruchamiać zgodnie z instrukcją obsługi. Zwrócić uwagę na odpowiednią odległość stóp od narzędzia tnącego.
- Nie należy kosić podczas deszczu i w przypadku, gdy trawa jest mokra. Mokra trawa zwiększa niebezpieczeństwo wypad - ku (Niebezpieczeństwo poślizgnięcia się).
- Koszenie należy przepro - wadzać tylko przy świetle dziennym lub przy dobrym oświetleniu.
- Nie pracować z urządzeniem podczas deszczu i burzy, a zwłaszcza wyładowań atmosferycznych.
-
Korzystając z urządzenia w pobliżu zboczy, krawędzi terenu, dołów i grobli, należy zachować szczególną ostrożność. Należy zwłaszcza zwrócić uwagę na zachowanie odpowiedniej odległości od takich niebezpiecznych miejsc.
-
W żadnym wypadku nie należy zamocowywać jakichkolwiek przedmiotów na uchwycie kierującym (np. odzież robocza).
- Urządzenie należy prowa -dzić tylko w wolnym tempie. Zbyt szybkie prowadzenie urządzenia może prowad zić do zranienia, spowo dowanego potknięciem się, poślizgnięciem itp.
- Należy uważać na zacho - wanie właściwej pozycji podczas pracy na zboczu. Należy unikać koszenia na zbyt stromych zboczach, ze względu na niebezpie - czeństwo utraty kontroli nad urządzeniem oraz zakłócenia prawidłowego smarowania silnika.
- Kosić należy w poprzek zbocza, a nie - w górę lub w dół tak, aby w przypadku utraty panowania nad urządzeniem lub potknięcia kosiarka nie zsunęła się na operatora lub inne osoby postronne.
- Należy zachować szcze - gólną ostrożność w przy - padku zmiany kierunku jazdy na zboczu, co może prowadzić do utraty kontroli nad urządzeniem.
- Ze względów bezpie czeńst wa kosiarek spali nowych VIKING nie można używać na zboczach o nachyleniu przekracza jącym 25° (46,6 %).
Niebezpieczeństwo zranienia!
25° nachylenia zbocza odpowiada 46,6 cm wzniesienia pionowego, które przypada na 100 cm odległości w poziomie.
- Uwaga!
Szczególną ostrożność należy zachować również podczas poruszania się do tyłu oraz ciągnięcia kosiarki.
Niebezpieczeństwo potknięcia się!
- W przypadku zawracania kosiarką lub podciągania jej do siebie należy zacho -wać szczególną ostroż - ność.
- Podczas transportu wzgl. jazdy z przechyloną kosiarką przez powierzchnie, które nie są porośnięte trawą, oraz w czasie transportu wzgl. jazdy na miejsce koszenia i z powrotem, należy wyłączyć silnik wzgl. wyłączyć sprzęgło noża.
- Nie należy zmieniać podstawowych ustawień silnika.

- Nie otwierać osłony wyrzutu trawy i nie
opróżniać kosza na trawę, jeżeli nóż jest jeszcze w ruchu. Obracający się nóż może spowodować obrażenia.

- Uwaga! Nie zbliżać rąk lub stóp do obracających się
elementów. Nie dotykać obracających się noży. Zachować właściwą odleg -tość od otworu wyrzutowe -go. Należy zawsze zachowywać bezpieczny odstęp ustalony przez uchwyt sterujący.
Niebezpieczeństwo zranienia!
- Wyłączyć silnik i zdjąć nasadkę świecy zapłonowej; wyjąć kluczyk zapłonu z kosiarki (w modelu MB 650 VE):
- przed usunięciem przyczyny zablokowania lub niedrożności kanału wyrzutowego.
- jeżeli nóż natrafił na ciało obce: kamień, krawężnik, korzeń itp. Jeżeli istnieje koniecz -ność skontrolowania narzędzia tnącego ze względu na ewentualne uszkodzenia.
- zanim kosiarka poddana zostanie kontroli, czyszczeniu lub przeprowadzone zostaną przy niej jakiekolwiek prace.
- jeżeli kosiarka zacznie mocno wibrować - ko - nieczna jest natych - miastowa kontrola:
- przed podnoszeniem lub przenoszeniem urzą - dzenia
- jeżeli kosiarka pozostała bez nadzoru.
- przed uzupełnieniem paliwa.

- Należy pamiętać o bezwładnym ruchu narzędzia tnącego, trwa -
jącym parę sekund do momentu zatrzymania.
- Silnik, żebra chłodzące i układ wydechowy nie mogą stykać się z trawą, liśćmi lub wypływającym olejem (smarem), ponie - waż grozi to pożarem.
Konserwacja i naprawy

Przed rozpoczęciem czynności przy kosiarce należy koniecznie wyjąć
nasadkę świecy zapłonowej; dodatkowo wyjąć kluczyk zapłonu (w modelu MB 650 VE)
Przeprowadzać tylko czynności przedstawione w tej instrukcji obsługi.
Wykonanie innych czynności należy zlecić dealerowi.
Firma VIKING zaleca wykonanie prac konserwacyjnych oraz napraw wyłącznie przez dealera firmy VIKING.
Dla dealerów firmy VIKING organizowane są regularne szkolenia oferowana jest też informacja techniczna.
Należy wykorzystywać tylko narzędzia, akcesoria oraz części zamienne wysokiej jakości.
W przeciwnym razie może zaistnieć niebezpieczeństwo zranienia osób lub uszkodzenia urządzenia. Firma VIKING zaleca wykorzystanie oryginalnych narzędzi, akcesoriów i części zamiennych firmy VIKING.
Posiadają one cechy optymalnie dobrane do danego urządzenia, które odpowiadają wymaganiom użytkownika.
Oryginalne części zamienne VIKING można rozpoznać po numerze części zamiennej VIKING, po napisie VIKING oraz ewentualnie po oznakowaniu części zamiennych VIKING. W przypadku małych części może wystąpić tylko oznakowanie.
- Wszystkie nakrętki, trzpie - nie i śruby powinny być dobrze dokręcone, dla zachowania gotowości eksploatacyjnej urzą - dzenia.
- Jeżeli narzędzie tnące lub sama kosiarka natrafiły na przeszkodę lub jakieś ciało obce, to należy wyłączyć silnik i przeprowadzić jej rzeczową kontrolę.
- Nie wolno uruchamiać kosiarki trawnikowej zwłaszcza w przypadku uszkodzenia lub skrzywienia wału korbowego oraz uszkodzenia lub skrzywienia noża i osłony blaszanej. Uszkodzone części mogą spowodować obrażenia ciata!
-
Należy regularnie spraw - dzać zespół gromadzenia trawy pod kątem zużycia, uszkodzeń i prawidłowego działania.
-
Ze względów bezpie - czeństwa należy wymie - niać zużyte i uszkodzone części.
- Wskazówki i ostrzeżenia na urządzeniu, które stały się nieczytelne, należy wymienić. Dealerzy firmy VIKING oferują etykiety zamienne.
Ładowarka/akumulator rozruchowy
- Akumulator rozruchowy należy ładować wyłącznie przy użyciu załączonej ładowarki.
- Ładowarkę należy podłączyć zgodnie z napięciem podanym na tabliczce znamionowej.
- Akumulatora rozruchowego nie wolno ładować przy użyciu ładowarki innego producenta. Może to spowodować zniszczenie akumulatora, przegrzanie, porażenie prądem elektrycznym, wyciek elektrolitu i doprowadzić do ewentualnych obrażeń ciała.
- Akumulatora rozruchowego nie wolno otwierać.
- Ładowarki nie należy używać do celów wykraczających poza ładowanie akumulatora rozruchowego.
- Przyłączy akumulatora rozruchowego nie należy
zwierać.
- Sprawdzać, czy nie występują uszkodzenia przewodu do ładowania. Zlecić wymianę uszkodzonego przewodu.
- Przed złomowaniem urządzenia akumulator rozruchowy należy wyjąć i usunąć zgodnie z przepisami.
Ostrzeżenie - benzyna jest trująca i łatwopalna
- Benzynę należy przecho - wywać tylko w pojemni - kach przeznaczonych do tego celu.

- Benzynę przechowywać z dala od czynnikówch wywołać zapłon, badających iskier, go ognia, płomieni, piepła.
- Urządzenie należy transportować z pustym zbiornikiem paliwa.
- Zbiornik paliwa napełniać tylko na wolnym powietrzu; nie palić w czasie tanko - wania.
-
Nie należy napełniać zbiornika paliwa do maksi - mum - ze względu na rozszerzalność cieplną paliwa zbiornik napełniać tylko do wysokości ok. 4 cm poniżej krawędzi krócca wlewowego.
-
Benzynę należy uzupełnić przed uruchomieniem silnika. Nie wolno odkręcać korka zbiornika paliwa lub dolewać paliwa podczas pracy silnika lub przy rozgrzanej maszynie. Rozlana benzyna może spowodować pożar!
- W przypadku przelania się benzyny, należy natych - miast oczyścić zanieczy - szczoną powierzchnię obudowy; dopiero wówczas można uruchomić silnik. Unikać jakichkolwiek prób uruchomienia silnika przed odparowaniem resztek benzyny (wytrzeć je do sucha).
- Zbiornik paliwa i kanister należy bezpiecznie zam - knąć przy użyciu korków zamykających.
- Ze względów bezpieczeństwa należy sprawdzić, czy na przewodzie paliwa, zaworze paliwa, zbiorniku paliwa, korku zbiornika paliwa i przyłączach nie ma uszkodzeń i nieszczelności - wymienić uszkodzone elementy (prosimy o skontaktowanie się z dealerem firmy VIKING).
-
Zlecić wymianę uszko - dzonych tłumików oraz oston blaszanych.
-
Nie wolno przechowywać urządzenia z napełnionym zbiornikiem paliwa wew -nątrz budynku. Powstałe opary benzyny mogą ulec zapłonowi w wyniku zetknięcia się z otwartym ogniem lub iskrami.
- Przed pozostawieniem urządzenia w zamkniętym pomieszczeniu należy schłodzić silnik.

Pracujący silnik urządzenia wytwarza toksyczne
spaliny. Mogą być one niewidoczne i bezwonne. Urządzeniem z silnikiem spalinowym nie wolno pracować w pomieszcze - niach zamkniętych i w po - mieszczeniach ze złą wentylacją.
Zagrożenie dla zdrowia i życia spowodowane zatruciem!
- Jeżeli istnieje konieczność opróżnienia zbiornika paliwa, należy uruchomić urządzenie na wolnym powietrzu, aby pracując bez obciążenia zużyło resztki paliwa.
Objaśnienia symboli


Uwaga!
Przed pierwszym uruchomieniem należy koniecznie przeczytać instrukcję obsługi.


Niebezpieczeństwo zranienia!
Osoby trzecie po - winny przebywać w bezpiecznej odleg - tości od obszaru zagrożenia.


Niebezpieczeństwo zranienia!
Przed przystąpie - niem do wykonywa - nia prac przy narzę - dziu tnącym, przed obsługą techniczną i czyszczeniem, na - leży zdjąć nasadkę świecy zapłonowej.


Niebezpieczeństwo zranienia!
Zachować odpowiednią odległość rąk i stóp od noży! Narzędzie tnące obraca się jeszcze przez kilka sekund (hamulec silnika spalinowego / hamulec noża) po wyłączeniu urządzenia.

Uwaga!
Podczas pracy silnika nie zbliżać się do obszaru pracy noża.
Niebezpieczeństwo zranienia
0478 111 9918 E - PL

Uruchamianie silnika
MB 650 T/ V/ VE/ VM/ VR MB 655 V/ VM/ VR/ G

MB 650 VS MB 655 VS/ GS MB 655 RS Ustawić dźwignię położenia przepustnicy
w położenie MAX, uruchomić silnik, włączyć nóż kosiarki

MB 650 VE Włożyć kluczyk zapłonu, uruchomić silnik

MB 650 T/ V/ VE/ VM/ VR MB 655 V/ VM/ VR/ G
Wyłączanie silnika

MB 650 VS MB 655 VS/ GS MB 655 RS Wyłączanie
noża kosiarki

Włączanie napędu kół
Wyposażenie standardowe

Poz. Oznakowanie Szt.
1 jednostka napędowa 1
2 Tuleja uchwytu kierującego 2
3 śruba 2
4 pokrętło 2
5 Ochrona przed zgięciem przewodu 2 (MB 650 T 1)
6 górna część kosza na trawę 1
7 dolna część kosza na trawę 1
8 sworzeń 2
9 Kluczyk zapłonu 1 (MB 650 VE)
10 Ładowarka 1 (MB 650 VE)
• Instrukcja obsługi 1
• Instrukcja obsługi silnik 1
WSKAZÓWKA

Firma VIKING dostarcza do różnych krajów prostowniki z różnymi wtyczkami. Na rysunkach jest pokazany prostownik z wtyczką typu europejskiego. Prostownik z inną wtyczką podłącza się do gniazda elektrycznego w podobny sposób.
Przygotowanie urządzenia do pracy
WSKAZÓWKA

Przed rozpoczęciem prac urządzenie należy ustawić w sposób stabilny na twardym podłożu.
Zamontowanie uchwytu kierującego

Zakładanie tulei uchwytu kierującego
2= Założyć tuleje na uchwyt kierujący
A= w sposób pokazany na rysunku.
WSKAZÓWKA

Tuleje uchwytu kierującego zamontować w taki sposób, aby otwór czworokątny znalazł się na wewnętrznej części uchwytu kierującego. Otwory w uchwycie kierującym muszą być ustawione naprzeciw otworu czworokątnego w tulei uchwytu kierującego.
Zamontowanie uchwytu kierującego
A= Założyć uchwyt kierujący na
13= obie dolne części uchwytu.
3= Śruby z łbem grzybkowym przełoż być przez otwory od środka na zewnątrz
4= i nakręcić pokrętła obrotowe.
WSKAZÓWKA

Specjalne przerwy w gwin - tach zapobiegają zagubieniu poluzowanych pokręteł z gwintu śrub uchwytu sterującego.
① Zamontowanie lewej ochrony przed zgięciem przewodu
WSKAZÓWKA

Ochronę przed zgięciem przewodu (5) zamontować w sposób pokazany na rysunku. Cięgna i przewody należy poprowadzić pod uchwytem kierującym.
Ewentualnie poluzować przed montażem pokrętło (4).
Wszystkie cięgna i przewody
5= włożyć do ochrony przed zgięciem przewodu. Ochronę przed zgięciem przewodu
14= włożyć najpierw w górny otwór
13= dolnej części uchwytu kierującego. Następnie zatrzasnąć ochronę przed zgięciem przewodu
15= w dolnym otworze wzdłużnym dolnej części uchwytu kierującego.
② Zamontowanie prawej ochrony przed zgięciem przewodu
WSKAZÓWKA

W modelu MB 650 T po prawej części uchwytu kierującego nie przebiegają żadne cięgna. Dlatego w tej kosiarce trawnikowej należy zamontować tylko lewą ochronę przed zgięciem przewodu (5).
Montaż
5= prawej ochrony przed zgięciem przewodu wykonuje się w taki sam sposób jak po stronie lewej.
Składanie uchwytu sterującego:
UWAGA

Niebezpieczeństwo zranienia!
Przed złożeniem uchwytu należy wyłączyć silnik i zdjąć nasadkę świecy zapłonowej; ponadto należy wyjąć kluczyk (9) (MB 650 VE) Górna część uchwytu nie może zostać obciążona (np. przewieszona przez uchwyt odzieżą roboczą).
Niebezpieczeństwo zgniecenia!
Poprzez poluzowanie pokręteł można złożyć górną część uchwytu. W tym celu należy trzymać górną część uchwytu (A) w najwyższym położeniu jedną ręką, podczas odkręcania pokręteł.
W celu czyszczenia oraz łatwiejszego transportu i przechowywania urządzenia, górną część uchwytu można złożyć:
4= Wkręcić pokrętła w taki sposób, aby można było nimi łatwo poruszać w obu kierunkach.
- Złożyć górną część uchwytu i położyć na dolnej części uchwytu.
Dźwignie w uchwycie sterującym

4
S= dźwignia włączania napędu wszystkie modele
T= dźwignia hamulca silnika MB 650 T/ V, MB 650 VE/ VM/ VR, MB 655 V/ VM/ VR/ G
T= dźwignia hamulca noża MB 650 VS, MB 655 VS/ GS/ RS
U= dźwignia sprzęgła noża MB 650 VS, MB 655 VS/ GS/ RS
V= dźwignia napędu Vario MB 650 V/ VE/ VM/ VR, MB 650 VS, MB 655 V/ VM/ VR/ VS MB 655 RS
V= dźwignia napędu trzybiegowego MB 655 G/ GS
W= dźwignia regulacji obrotów MB 650 VS, MB 655 VS/ GS/
Zaczepianie linki rozrusznika

16= Nasadkę świecy zapło - nowej zdjąć z silnika.
T= Dźwignię hamulca silnika wcisnąć i przytrzymać, w celu zwolnienia hamulca silnika. (w modelach MB 650 VS, MB 655 VS/ GS/ RS nie jest konieczne)
B= Linkę rozrusznika powoli rozwinąć i zaczepić
X= w zaczepie, tak jak to przedstawiono na rysunku.
WSKAZÓWKA

Zaczep (X) można ustawić w dowolnym miejscu wzdłuż uchwytu (wkrętak Torx 25 nie należy do wyposażenia.
Montaż kosza na trawę

6= Górną część kosza na trawę osadzić
7= w części dolnej.
8= Trzpienie przecisnąć od wewnątrz przez przygotowane otwory. Przy użyciu lekkiego nacisku spowodować zablokowanie się górnej części kosza na trawę w części dolnej.
Regulacja wysokości uchwytu

Wysokość roboczą uchwytu można ustawić w położeniu I (niskim),
II (średnim)
III oraz (wysokim):
K= Pokrętło regulacji wyso - kości uchwytu poluzo - wać, obracając w kierun - ku przeciwnym do ruchu zegara (ok. pięciu obrotów).
A= Uchwyt chwycić obiema rękami i ustawić w okres - lonym położeniu, pod - nosząc i opuszczając.
WSKAZÓWKA

Zwrócić uwagę na identycz - ne ustawienie uchwytu z lewej i prawej strony.
K= Pokrętło dokręcić zgodnie z ruchem zegara.
Centralna regulacja wysokości koszenia

UWAGA

Niebezpieczeństwo zranienia!
Przed regulacją wysokości koszenia należy bezwarun - kowo wyłączyć silnik wzgl. sprzęgło noża kosiarki.
Możliwe jest ustawienie siedmiu różnych wysokości koszenia, od 30 mm do 85 mm (MB 650 VR, MB 655 VR/ RS: 20 mm do 75 mm).
Stopień 1 = minimalna wyso - kość koszenia
Stopień 7 = maksymalna wyso kość koszenia
J= Dźwignia centralnej regulacji wysokości znajduje się obok lewego tylnego koła (zob. rysunek). Urządzenie chwycić za uchwyt
Y= i pociągnąć dźwignię regulacyjną
J= w góre i przytrzymać, w celu zwolnienia me - cha nizmu zatrzasko - wego.
- Ustawić wybraną wyso - kość koszenia poprzez podnoszenie i opusz - czanie urządzenia. Wysokość tę można odczytać na
I= wskaźniku wysokości koszenia.
J= Dźwignię regulacyjną ponownie zwolnić, następnie zablokować na wybranej wysokości koszenia.
Zakładanie i zdejmo - wanie kosza na trawę

UWAGA

Niebezpieczeństwo zranienia!
Przed zamocowaniem lub zdjęciem kosza na trawę należy bezwarunkowo wyłączyć silnik wzgl. sprzęgło noża kosiarki.
WSKAZÓWKA

W przypadku urządzeń z funkcją mulczowania, przed zamocowaniem kosza na trawę należy wyjąć przysłone do mulczo - wania z kanału wyrzutowe - go (zob. rozdział "Mulczo - wanie", w modelach MB 650 VM, MB 655 VM)
N= Otworzyć osłonę wyrzutu i przytrzymać.
Zamocowanie:
Kosz na trawę należy zamocować przy użyciu
17= wyżłobień w górnej części kosza na
18= trzpieniach mocujących urządzenia.
- Wsunąć ręcznie osłone wyrzutu w dół, aż do kosza na trawę.
N= Ponownie zamknąć ręcznie ostone wyrzutu trawy.
Zdejmowanie:
Kosz na trawę podnieść do góry, i zdjąć z
18= trzpieni mocujących.
N= Ponownie zamknąć ręcznie ostone wyrzutu trawy.
Paliwo i olej silnikowy

WSKAZÓWKA

Przed pierwszym urucho mieniem silnika włać olej silnikowy (zob. instrukcja obsługi silnika)!
Olej silnikowy
Informacje dotyczące rodzaju oleju silnikowego i jego ilości są zamieszczone w instrukcji obsługi silnika.
Regularnie sprawdzać poziom oleju silnikowego (zob. Instrukcja obsługi silnika).
Unikać zbyt wysokiego i zbyt niskiego poziomu oleju.
Paliwo
Zalecane jest stosowanie świeżego paliwa dobrej jakości - benzyny bezoło - wiowej 95-oktanowej (zob. Instrukcja obsługi silnika)!
Do wlewania paliwa używać lejka (nie należy on do wyposażenia standardowego).
Wskazówki dotyczące koszenia i mulczowania
WSKAZÓWKA

Ładny, gęsty trawnik można uzyskać dzięki częstemu koszeniu i utrzymywaniu krótkiej trawy. W klimacie gorącym i suchym nie należy ścinać trawy zbyt krótko, ponieważ powoduje to wysychanie trawnika i jego wypalanie przez słońce, traci on przez to na wyglądzie! Koszenie przy zastosowaniu ostrego noża daje lepsze efekty wizualne, niż koszenie tępym nożem. Dlatego też noż należy regularnie ostrzyć, zlecając ostrzenie i wyważa nie w autoryzowanym serwisie VIKING.
Koszenie na zboczach

Ze względów bezpie czeńst wa kosiarek spali nowych VIKING nie można używać na zboczach o nachyleniu przekracza jącym 25° (46,6 %).
Niebezpieczeństwo zranienia! 25° nachylenia zbocza odpowiada 46,6 cm wzniesienia pionowego, które przypada na 100 cm odległości w poziomie.
Aby zagwarantować wystarczające smarowanie silnika podczas eksploatacji urządzenia na zboczach, należy także zwrócić uwagę na informacje podane w dostarczonej instrukcji obsługi silnika.
Kosiarka trawnikowa z rolką

Kosiarka trawnikowa MB 650 VR, MB 655 VR, MB 655 RS są wyposażone w dwuczęściowy walec napędowy zamontowany na osi tylnej.
Rolka umożliwia dokładne koszenie wzdłuż krawędzi trawnika lub wokół roślin.
Ponadto trawa jest wygładzana w kierunku ruchu kosiarki, dzięki czemu na trawniku tworzy się typowy wzór w pasy.
Mulczowanie

Kosiarki wielofunkcyjne MB 650 VM, MB 655 VM zostały wyposażone w spec - jalny noż wielofunkcyjny oraz, w stosowaną już, przystonę do mulczowania.
UWAGA

Niebezpieczeństwo zranienia!
Przed zakładaniem lub zdejmowaniem przystony do mulczowania należy bezwarunkowo wyłączyć silnik.
Zakładanie przystony do mulczowania
Przed zastosowaniem urząd -zenia jako kosiarki do mulczowania należy założyć przysto -nę do mulczowania:
- Osłonę kanału wyrzuto - wego otworzyć i przytrzy - mać.
Q= Przystone do mulczowa - nia osadzić w kanale wyrzutowym i naciskając z góry, spowodować zablokowanie się obydwu
19= występow zatrzaskowych w obudowie (zob. rysunek). - Zamknąć ostone wylotu.
Obszar pracy użytkownika

Ze względów bezpieczeństwa podczas uruchamiania i pracy silnika spalinowego użytkownik powinien zawsze przebywać w obszarze pracy za uchwytem kierującym. Należy zawsze zachowywać bezpieczny odstęp ustalony przez uchwyt kierujący.
Kosiarkę może obsługiwać tylko jedna osoba; osoby postronne powinny przebywać w bezpiecznej odległości od obszaru zagrożenia.
Zdejmowanie przysłony do mulczowania
W przypadku zastosowania urządzenia jako kosiarki z tylnym wyrzutem trawy lub do zbierania trawy (z zacze - pionym koszem na trawę), przysłonę do mulczowania należy zdjęć.
- Ostone kanału wyrzuto - wego otworzyć i przytrzy - mać.
20= Pociągnąć listwę mocu - jącą. Nacisnąć przysłone do mulczowania i obydwa
19= występy zatrzaskowe odczepić z obudowy. Wyciągnąć do góry przystone do mulczo - wania z kanału wyrzuto - wego. - Osłonę wyrzutu zamknąć (kosiarki z wyrzutem tylnym) lub zamocować kosz i zamknąć osłonę wyrzutu (zbieranie trawy).
Sposób pracy z funkcją mulczowania
W celu mulczowania trawy należy wybrać stopień wyso - kości cięcia od czterech do siedmiu, ponieważ skoszona trawa o takiej wysokości najle - piej ulega optymalnemu rozdrobnieniu.
W przypadku zbyt małej wysokości koszenia, obudowa kosiarki może wypełnić się skoszoną trawą, co spowo - duje zablokowanie noża. Ścięta trawa pozostanie na powierzchni trawnika i nie będzie wdmuchana w darń.
Tempo pracy i wysokość koszenia przy mulczowaniu należy tak dobrać, aby nóż wielofunkcyjny optymalnie rozdrabniał ściętą trawę i aby skoszony trawnik wyglądał estetycznie.
Wysoką trawę należy kosić kilkakrotnie, wysokość koszenia powinna być ustawiona wyżej. Jeśli trawa jest zbyt wysoka i wilgotna, nie należy przepro - wadzać jej mulczowania.
Dźwignia hamulca silnika

Kosiarki do trawy
MB 650 T/ V/ VE/ VM/ VR, MB 655 V/ VM/ VR/ G
wyposażone zostały w układ hamulca silnika.
Po uruchomieniu układu hamulca silnika (puszczeniu
T= dźwigni hamulca silnika), silnik i nóż kosiarki wyłączają się natychmiast i zatrzymują całkowicie w ciągu 3 sekund.
Pomiar czasu wybiegu
Po uruchomieniu silnika spalinowego nóż wiruje i stychać odgłos podmuchu. Czas wybiegu jest równy czasowi utrzymywania się odgłosu podmuchu po puszczeniu dźwigni hamulca silnika; można zmierzyć go stoperem. W przypadku przekroczenia tego czasu nie wolno uruchamiać urządzenia. Należy zwrócić się do Autoryzowanego Dealera firmy VIKING.
UWAGA

Niebezpieczeństwo zranienia!
Uktad hamulca silnika nie może zostać wyłączony, np. poprzez unieruchomienie dźwigni hamulca silnika (T) przy uchwycie.
Sprzęgło/hamulec noża (BBC)

Modele MB 650 VS,
MB 655 VS/ GS/ RS wyposaża - żone są w sprzęgło/hamulec noża:
Podczas pracy silnika nóż kosiarki może zostać włączony przy użyciu
T= dźwigni hamulca noża oraz
U= dźwigni sprzęgła noża (obstuga oburęczna). Po wyłączeniu sprzęgła (zwolnienie
T= dźwigni hamulca noża) nóż kosiarki zostaje wyłączony i zatrzymuje się całkowicie w ciągu paru sekund (zob. rozd - ział „Włączanie i wyłączanie sprzęgła noża kosiarki”. Silnik pracuje dalej.
UWAGA

Niebezpieczeństwo zranienia!
Uktad obsługi oburęcznej nie może zostać wyłączony, np. poprzez unierucho - mienie dźwigni hamulca silnika (T) przy uchwycie.
Uruchamianie urządzenia
UWAGA

- Przeszukać dokładnie teren, na którym użytko - wane będzie urządzenie i usunąć wszystkie kamienie, patyki, druty, kości i inne przedmioty.
- Kosiarkę należy urucha - miać z zachowaniem ostrożności.
- W przypadku zawracania kosiarką lub podciągania jej do siebie należy zacho -wać szczególną ostroż -ność.
- Niebezpieczeństwo zranienia!
Nie zbliżać rąk lub stóp do obracających się elemen - tów.
- W trakcie koszenia należy zawsze nosić pełne obuwie i długie spodnie. Trawy nie należy kosić boso lub np. w sandatach.
- Nie należy kosić trawy, jeżeli w pobliżu znajdują się inne osoby, w szcze - gólności dzieci, lub zwierzęta.
Sprawdzanie sprzęgła i hamulca noża
MB 650 VS, MB 655 VS/ GS/ RS:
Każdorazowo przed rozpo - częściem pracy należy trzykrotnie przeprowadzić następujący test układu:
- Uruchomić silnik zgodnie z instrukcją obsługi.
- Włączyć nóż zgodnie z instrukcją obsługi.
Obracający się nóż jest źródłem łatwo rozróżnialnych odgłosów. Praca noża sygna - lizowana jest odglosem wytwarzanego przez nóż podmuchu i w ten sposób może być nadzorowana.
- Zwolnić uchwyt kierujący. Układ sprzęgła/hamulca noża odłącza nóż od napędu silnika i powoduje jego zatrzymanie się. Nóż zatrzyma się w ciągu 3 sekund.
Po zatrzymaniu noża ustaje także charakterystyczny odg- tos podmuchu. Nieruchomy nóż nie powinien wywoływać żadnych odgłosów.
Czas wybiegu jest równy czasowi utrzymywania się odgłosu podmuchu po wyłączeniu sprzęgła; można zmierzyć go stoperem.
UWAGA

Niebezpieczeństwo zranienia!
W przypadku negatywnego wyniku testu (pomimo zwolnienia uchwytu kierującego nadal słyszalny jest odgłos podmuchu, zbyt długi czas wybiegu) należy wyłączyć silnik, zdjąć nasadkę świecy zapłonowej i zlecić naprawę autoryzowanemu dealerowi. Firma VIKING zaleca wykonanie prac konserwacyjnych oraz napraw wyłącznie przez dealera firmy VIKING.
Włączanie silnika, wyłączanie silnika – informacje ogólne
Poniżej zostało opisane uruchamianie i wyłączanie silnika, jak również włączanie i wyłączanie sprzęgła noża kosiarki. Istnieją cztery warianty modelowe:
Wariant I
MB 650 T/ V/ VE/ VM/ VR, MB 655 V/ VM/ VR/ G
Stałe położenie przepustnicy z automatycznym układem ssania.
Wariant II
MB 650 VS, MB 655 VS/ GS/ RS
Regulowane położenie prze - pustnicy z automatycznym układem ssania.
Uruchamianie silnika - variant I

MB 650 T/ V/ VE/ VM/ VR, MB 655 V/ VM/ VR/ G
14
WSKAZÓWKA

Silnik wyposażony został w mechanizm stałego położenia przepustnicy, i pracuje zawsze z optymalną przed kością obrotową. Dlatego też ustawianie ręczne nie jest konieczne.
MB 650 VE jest
dostarczany z nałado - wanym akumulatorem. Akumulator ładuje się samoczynnie w czasie koszenia.
Silnika nie należy urucha - miać w wysokiej trawie lub przy najniższej wysokości koszenia, ponieważ w ten sposób uruchomienie silnika jest utrudnione.
Punkt pierwszy:
T= Dźwignię hamulca silnika pociągnąć do uchwytu i przytrzymać.
Punkt drugi:
MB 650 T/ V/ VM/ VR, MB 655 V/ VM/ VR/ G
B= Linkę rozrusznika pociągnąć powoli do oporu, a następnie pociągnąć ją mocno na długość ramienia.
- Linkę odprowadzać powoli, aby prawidłowo nawinęła się na rozrusz - nik.
Czynności te należy powtarzać, aż do uruchomienia silnika.
MB 650 VE
9= Włożyć kluczyk zapłonu do stacyjki.
9= Obrócić kluczyk zapłonu w kierunku ruchu wskazówek zegara.
- Nie uruchamiać rozrusznika dłużej niż trzy do pięciu sekund bez przerwy. Jeżeli silnik się nie uruchomi, zwolnić kluczyk zapłonu i po ok. 10 sekundach ponownie obrócić kluczyk zapłonu.
- Po uruchomieniu się silnika zwolnić kluczyk zapłonu. Unikać ponownego rozruchu podczas pracy silnika.
WSKAZÓWKA
Przy rozładowanym akumulatorze lub uszkodzonym rozruszniku można uruchomić silnik, pociągając linkę rozrusznika (B). Nie wolno uruchamiać silnika przez podłączenie ładowarki.
Wyłączanie silnika - wariant I
MB 650 T/ V/ VE/ VM/ VR, MB 655 V/ VM/ VR/ G
W celu wyłączenia silnika
T= Zwolnić dźwignię hamul - ca silnika, po krótkim czasie nastąpi zatrzy - manie silnika i noża.
MB 650 VE
Przed pozostawieniem urządzenia wyjąć
9= kluczyk zapłonu i przechowywać go w bezpiecznym miejscu.
Uruchamianie silnika - variant II
MB 650 VS, MB 655 VS/ GS/ RS
Punkt pierwszy:
W= Dźwignia położenia przepustnicy ustawić w położeniu MAX.
Punkt drugi:
B= Linkę rozrusznika pociągnąć powoli do oporu, a następnie pociągnąć ją mocno na długość ramienia.
- Linkę odprowadzać powoli, aby prawidłowo nawinęła się na rozru - sznik. Czynności te należy powtarzać, aż do uruchomienia silnika.

16
Włączanie sprzęgła noża kosiarki
MB 650 VS, MB 655 VS/ GS/ RS
WSKAZÓWKA
Nie należy włączać noża kosiarki w wysokiej trawie i podczas maks. prędkości obrotowej.
Punkt pierwszy:
T= Dźwignię hamulca noża pociągnąć do uchwytu i przytrzymać.
Punkt drugi:
W celu włączenia sprzęgła noża kosiarki
U= Dźwignię sprzęgła noża pociągnąć do oporu, do tyłu, w kierunku uchwytu sterującego.

17

WSKAZÓWKA
Dźwignię sprzęgła noża należy odciągnąć (U) zdecydowanie do tyłu, w celu uniknięcia niepotrzeb nego zużycia sprzęgła noża.
U= Dźwignia sprzęgła noża zostaje zablokowana w punkcie oporu i może zostać następnie zwol - niona.
T= Dźwignię hamulca noża należy w dalszym ciągu przytrzymać.
Wyłączanie sprzęgła noża kosiarki

18
MB 650 VS, MB 655 VS/ GS/ RS
W celu wyłączenia sprzęgła noża kosiarki należy zwolnić
T= dźwignię hamulca noża.
U= Dźwignia sprzęgła noża wraca automatycznie do pozycji wyjściowej (pozycja wysprzeglenia).
Nóż kosiarki zostaje zahamo - wany i zatrzymuje się całko - wicie w po upływie kilku se - kund.
Pomimo to silnik pracuje dalej.
Włączanie i wyłączanie napę du kół – informacje ogólne
Poniżej opisane zostało włączanie i wyłączanie napędu kół. W zależności od wariantu modelowego istnieją trzy warianty napędu:
MB 650 T
Jedna prędkość jazdy do przodu (przekładnia jednobie - gowa)
MB 650 V/ VE/ VM/ VR/ VS, MB 655 V/ VM/ VR/ VS/ RS
Bezstopniowo regulowana prędkość jazdy do przodu (przekładnia Vario)
yłączanie silnika - wariant II

19
MB 650 VS, MB 655 VS/ GS/ RS
WSKAZÓWKA

Przed wyłączeniem silnika należy wyłączyć sprzęgło noża kosiarki.
W celu wyłączenia silnika
W= dźwignię położenia przepustnicy ustawić w położeniu STOP.
MB 655 G/ GS
Do wyboru trzy prędkości jazdy do przodu, (przekładnia trzybiegowa)
Włączanie napędu kół

20
WSKAZÓWKA

Napęd kół działa tylko przy pracującym silniku. Dźwigni napędu Vario (V) nie wolno włączać podczas postoju silnika, ponieważ może to spowodować uszkod zenie mechanizmu napędowego.
Punkt pierwszy:
Wszystkie modele
S= Dźwignię napędu kół pociągnąć do uchwytu i przytrzymać. Napęd kół urządzenia zostaje uruchomiony.
MB 650 T
Prędkość napędowa: 3,5 km/h
Punkt drugi:
MB 650 V/ VE/ VM/ VR/ VS, MB 655 V/ VM/ VR/ VS/ RS
W celu bezstopniowego zwiększenia prędkości pociągnąć do tyłu
V= dźwignię napędu Vario; w celu zmniejszenia prędkości, nacisnąć dźwignię do przodu.
Prędkość napędowa: Bezstopniowo od 2,4 km/h do 4,6 km/h
WSKAZÓWKA

Prędkość w napędzie Vario można podczas jazdy, bez wyłączania napędu kół, dowolnie ustawiać.
Punkt drugi:
MB 655 G/ GS
Włożyć żądany bieg za pomocą
V= dźwigni napędu trzybiegowego.
Prędkość napędowa: Pierwszy bieg: 2,3/2,4 km/h Drugi bieg: 3,2/3,3 km/h Trzeci bieg: 4,1/4,2 km/h
WSKAZÓWKA

Trzy biegi można podczas jazdy, bez wyłączania napędu kół, dowolnie zmieniać.
Wyłączanie napędu kół

21
W celu wyłączenia napę - du kół należy zwolnić S= dźwignię napędu kół.
Wskaźnik napełnienia kosza

22
Kosz na trawę posiada O= wskaźnik napełnienia umieszczony w górnej części kosza.
Strumień powietrza, powsta - jący w wyniku wirowania noża i umożliwiający napełnienie kosza, podnosi wskaźnik napełnienia:
Kosz na trawę służy do gromadzenia ściętej trawy.
Przy napełnionym koszu stru - mień powietrza jest mniejszy, a wskaźnik napełnienia spoczywa na górnej części kosza na trawę:
Kosz na trawę jest napełniony i należy go opróżnić (zob. rozdz. "Opróżnianie kosza na trawę").
Opróżnianie kosza na trawę

23
UWAGA

Niebezpieczeństwo zranienia!
Przed opróżnieniem kosza na trawę należy bezwarunkowo wyłączyć silnik wzgl. sprzęgło noża kosiarki, aż do całkowitego zatrzymania się.
WSKAZÓWKA

Napełniony kosz na trawę może ważyc nawet do 20 kg.
- Odczepić kosz na trawę z urządzenia (zob. rozdz. "Zakładanie i zdejmowa - nie kosza na trawę"). Otworzyć kosz na trawę przy użyciu 21= klamry zamykającej i odchylić 6= górną część kosza do góry.
L= Następnie odchylić całkowicie pokrywy. Dzięki wbudowanemu
22= uchwytowi (górna część kosza) oraz
23= uchwytowi (dolna część kosza) możliwe jest właściwe chwycenie kosza i jego łatwe opróżnienie.
Konserwacja
UWAGA


Niebezpieczeństwo zranienia!
W celu uniknięcia samoczynnego uruchomienia silnika przed konserwacją i czyszczeniem urządzenia, przed transportem i dłuższym postojem należy koniecznie zdjąć nasadkę świecy zapłonowej (MB 650 VE)

Niebezpieczeństwo zranienia! Pracować wyłącz - nie w rękawicach ochronnych.
Nigdy nie dotykać noża ko - siarki, przed jego całkowitym zatrzymaniem się.
Prace konserwacyjne i czysz - czenie należy przeprowadzać tylko po ochłodzeniu silnika.
Z pytaniami dotyczącymi urządzenia lub środków pomocniczych, prosimy zawsze zwracać się do autoryzowanego dealera Firma VIKING zaleca wykonanie prac
konserwacyjnych oraz napraw wyłącznie przez dealera firmy VIKING.
Firma VIKING zaleca korzystanie z oryginalnych części zamiennych firmy VIKING.
Czyszczenie urządzenia

Konserwacja: Po każdym użyciu
Po zakończeniu koszenia należy urządzenie dokładnie oczyścić. Dbałość o urząd ze - nie chroni je i wydłuża czas jego eksploatacji.
Dolną część kosiarki oczyścić przy użyciu szczotki i wody. Przedtem usunąć przy pomocy patyka resztki trawy osadzone w obudowie i w kanale wyrzutowym.
Wyczyścić noże.
W żadnym wypadku nie kierować strumienia wody na części silnika, uszczelki i miejsca mocowania. Może to spowodować uszkodzenia wymagające drogich napraw.
Nie wolno używać agresywnych środków czyszczących. Mogą one uszkodzić tworzywa sztuczne i metale, co może pogorszyć bezpieczeństwo pracy z urządzeniem VIKING.
Do usuwania zanieczyszczeń, których nie można usunąć za pomocą wody i szczotki lub szmatki, firma VIKING zaleca stosowanie specjalnego środka czyszczącego (np. specjalnego środka czyszczącego STIHL).
UWAGA

Niebezpieczeństwo zranienia!
Przed przechyleniem do góry należy kosiarkę ustawić na twardej, poziomej powierzchni i nastawić najwyższą wysokość koszenia (stopień 7), ponieważ kosiarka mogłaby przewrócić się do przodu.
WSKAZÓWKA

Podczas czyszczenia i konserwacji należy przednią część kosiarki przechylić do góry. Przed przechyleniem kosiarki do góry należy opróżnić zbiornik paliwa, zdjąć kosz na trawę, złożyć górną część uchwytu (zob. rozdział "Montaż uchwytu"), podnieść osłonę wyrzutu.
Koła i przekładnia
Łożyska kulkowe nie wyma - gają konserwacji. W przypad - ku wątpliwości autoryzowany serwis będzie służył chętnie pomocą.
Przekładnia Vario oraz przek -ładnia trzybiegowa również nie wymagają konserwacji.
Regulacja cięgna napędu kół

Konserwacja: W razie potrzeby (napęd nie włącza się po przyciągnię ciu dźwigni włączania napędu)
Naprężenie cięgna jest fabry - cznie właściwie wyregulo wane. Jednak po dłuższym okresie eksploatacji cięgno może wymagać regulacji.
Regulacja odbywa się przy użyciu
24= śruby regulacyjnej, znajdującej się w górnej części uchwytu.
UWAGA

Niebezpieczeństwo zranienia!
W przypadku że wyregulo - wanego cięgna napędu kosiarka może ruszyć tuż po uruchomieniu silnika i spowodować obrażenia ciata oraz szkody materialne.
Prawidłowe ustawienie:
Od momentu, gdy dźwignia zostanie przesunięta o ok. jedną trzecią swojego skoku, koła muszą się blokować.
Nacisnąć dźwignię napędu i jednocześnie pociągnąć kosiarkę do tyłu.
Obrót
24= śruby regulacyjnej w kierunku "+" powoduje wzrost naprężenia cięg - na, w kierunku "-" spa - dek naprężenia cięgna.
UWAGA

Niebezpieczeństwo zranienia!
Jeżeli koła napędzane blo - kują się, a dźwignia napędu nie została jeszcze przy - ciągnięta, oznacza to, że cięgno jest nieprawidłowo wyregulowane; napęd kosiarki jest stale włączony.
Dlatego regulację należy powtórzyć (ewent. zwrócić się do dealera firmy VIKING).
Obstuga noży kosiarki

UWAGA
Niebezpieczeństwo zranienia!
Z pytaniami dotyczącymi urządzenia lub środków pomocniczych, prosimy zawsze zwracać się do autoryzowanego dealera (firmy VIKING).
Firma VIKING zaleca korzystanie z oryginalnych części zamiennych firmy VIKING.
Konserwacja: Przed każdym użyciem
Odwrócić kosiarkę w położenie umożliwiające czyszenie.
- Oczyscić nóż kosiarki i wszystkie elementy mocujące (podkładkę zabezpieczającą, śruby noża, osłonę blaszaną) i sprawdzić je pod względem zużycia oraz uszkodzenia (karby, rysy lub odkształcenia); ewentualnie wymienić części.
Granice zużycia:
① Miernik standardowy:
Grubość powinna w każdym miejscu wynosić minimum
2,5 mm. (Sprawdzanie odbywa się przy użyciu suwmiarki).
Podczas ostrzenia narzędzi tnących należy przestrzegać maksymalnej głębokości szlifowania wynoszącej 5 mm.
W celu sprawdzenia należy przyłożyć
25= linijkę do przedniej krawędzi noża, i w ten sposób sprawdzić stopień zużycia noża.
② Nóż wielofunkcyjny (MB 650 VM, MB 655 VM):
Grubość nożapowinna w każdym miejscu wynosić minimum 2 mm. (Sprawdzanie odbywa się przy użyciu suwmiarki).
Noże mogą być podczas ostrzenia najwyżej do 40 mm szerokości zeszlifowane.
W celu sprawdzenia należy przyłożyć
25= linijkę do dolnej krawędzi noża. Sprawdzić stopień zużycia noża dolnego i górnego.
UWAGA
Niebezpieczeństwo zranienia!
Zużyty nóż może odłamać się i spowodować bardzo poważne obrażenia.
W związku z tym należy przestrzegać przepisów dotyczących konserwacji noża.
Noże mogą ulegać zróżnicowanemu zużyciu, w zależności od miejsca i długości zastosowania. Jeżeli urządzenie używane jest na piaszczystym podłożu lub w suchym otoczeniu, to nóż ulega dużo szybszemu zużyciu.
Podczas wymiany noża kosiarki należy zawsze wymieniać także śruby noża (26), podkładkę zabezpieczającą (27) i osłonę blaszaną (28).

Demontaż noża

Niebezpieczeństwo zranienia! Pracować wyłącz - nie w rękawicach ochronnych.
26= Śrubę noża kosiarki odkręcić przy użyciu klucza do śrub, rozw. 17 i wykręcić razem z
27= podktadką zabezpie - czającą lub
28= ostone blaszana.
29= Zdjąć nóż wraz z
40= podkładką oporową.
MB 650 VM, MB 655 VM:
29= Nóż kosiarki składa się z noża górnego (29a) i noża dolnego (29b). W celu ułatwienia ostrzenia noża, można go rozłożyć.

28
Przesunąć górny nóż (29a) do oporu w lewo, następnie podważzyć po przeciwnej stronie.
Po przesunięciu górnego noża (29a) w prawo zostanie on odczepiony od dolnego noża (29b).
Ostrzenie noża kosiarki
Stępienie noża może być przyczyną stopniowego pogarszania się efektów koszenia.
Nóż należy ostrzyć, przy uwzględnieniu następujących wskazówek:
- Schładzać noż podczas ostrzenia, np. wodą. Nie wolno dopuścić do wystą - pienia niebieskawego zabarwienia, ponieważ oznaczałoby to obniżenie zdolności tnących ostrza.
- Nóż ostrzyć równomiernie, aby zapobiec organiom wynikającym z niewyważenia.
UWAGA
Niebezpieczeństwo zranienia!
Przed zamontowaniem noża należy sprawdzić, czy nie jest on uszkodzony. Nóż powinien zostać wymienio ny, jeżeli widoczne są zagłębienia i rysy lub jeżeli ostrze zostało zeszlifowane powyżej maksymalnej granicy zużycia wynoszącej 5 mm, lub jeżeli w pewnym miejscu nóż jest cieńszy niż 2,5 mm (Miernik standardowy) / 2 mm (Nóż wielofunkcyjny).
Sprawdzanie wyważenia noża

Przed sprawdzaniem połączyć części noża wielofunkcyjnego (zob. rozdział "Montaż noża kosiarki").
30= Włożyć wkrętak do
31= otworu środkowego
29= noża kosiarki i ustawić w położeniu poziomym. Jeżeli nóż kosiarki jest prawidłowo wyważony, pozostaje w położeniu poziomym.
Montaż noża kosiarki

29

Niebezpieczeństwo zranienia! Pracować wyłącz - nie w rękawi cach ochronnych.
MB 650 VM, MB 655 VM:
Zaczepić górny nóż (29a) w dolnym nożu (29b) zgodnie z rysun kiem. Zwrócić uwagę, aby otwory w obu nożach były ustawione w jednej osi.
40= Zamontować podkładkę oporową i
29= nóż w taki sposób, aby odgięte krawędzie/łopatki noża były skierowane do góry.
26= Śrubę noża dokręcić z
27= podkładką zabezpiecza - jąca lub
28= osłoną blaszaną, przy użyciu momentu obrotowego 60 - 65 Nm (MB 650 VS, MB 655 VS/ GS/ RS: 45 - 55 Nm).
UWAGA

Niebezpieczeństwo zranienia!
Śrubę noża należy dokręcić z odpowiednią siłą, wyma - gany moment dokręcania 60 - 65 Nm (MB 650 VS, MB 655 VS/ GS/ RS:
45 - 55 Nm) - gwarantuje to niezawodne zamocowanie narzędzia tnącego.
MB 650 T/ V/ VE/ VR/ VM, MB 655 V/ VR/ G/ VM:
Podkładkę zabezpieczającą (27) należy wymieniać podczas każdego montażu noża.
Śrub noża (26) zabezpieczać dodatkowo przy użyciu Loctite 243.
Ładowanie akumulatora:
Należy stosować wyłącznie oryginalne urządzenie do ładowania, występujące w wyposażeniu standardowym (10).
32= Zdjąć ostone gniazda tadowania.
33= Wtyk ładowarki podłączyć do
R= gniazda ładowania.
- Następnie podłączyć ładowarkę do gniazda. Czas ładowania wynosi ok. 24 godzin.
Konserwacja rolki
(MB 650 VR, MB 655 VR/ RS)

32
Akumulator rozruchowy

31
Akumulator nie wymaga żadnej konserwacji i ładuje się samoczynnie w czasie koszenia. W przypadku rozładowania się akumulatora (problemy z rozruchem silnika) należy go naładować.
Łożyska kulkowe i rolki nie wymagają obsługi.
Przekładnia Vario nie wymaga obstugi.
WSKAZÓWKA

Akumulator rozruchowy należy ładować w suchym pomieszczeniu zamkniętym, o dobrej wentylacji, zapewniającym ochronę przed wpływami atmosferycznymi (woda rozpryskowa).
Łańcuch napędowy
posmarować ogólnie dostępnym smarem przynajmniej raz w roku lub w razie potrzeby.
W celu konserwacji odkręcić
34= śrubę (Torx 25) i zdjąć
35= pokrywę.
Konserwacja sprzęgła i hamulca noża
Układ sprzęgła/hamulca noża podlega naturalnemu procesowi zużycia. Aby układ ten był stale w pełni sprawny, powinien on być regularnie poddawany kontroli i konserwacji przez przeszkolony personel fachowy (firma VIKING zaleca wykonanie prac konserwacyjnych oraz napraw wyłącznie przez dealera firmy VIKING) w następujących odstępach czasu:
Profesjonalne wykorzystanie: co pół roku (zastosowanie kosiarki w sferze użytkowej)
Wykorzystanie do celów prywatnych: raz do roku
Silnik spalinowy
Konserwacja: Zob. instrukcja obsługi silnika
Należy przestrzegać wska - zówek dotyczących obsługi i konserwacji zawartych w załączonej instrukcji obsługi silnika.
Szczególnie ważne dla długo - trwałej eksploatacji są: odpo - wiedni poziom oleju, regu - larna wymiana oleju i filtra powietrza.
Zalecane okresy wymiany oleju, jak również informacje dotyczące olejów silnikowych oraz wymaganych ilości znajdują się w Instrukcji obstugi silnika.
Aby zapewnić odpowiednie chłodzenie silnika, zebra chłodzące należy utrzymywać w czystości.
Przechowywanie
Pomieszczenie do przecho - wywania urządzenia powinno być suche i wolne od kurzu. Poza tym kosiarka powinna być zabezpieczona przed dostępem dzieci.
Ewentualne usterki urządze - nia usunąć przed umieszcze - niem go w magazynie, aby zawsze było sprawne.
Opróżnić zbiornik paliwa i gaźnik (np. podczas pracy bez obciążenia).
Przerwa zimowa
W przypadku dłuższego przestoju kosiarki należy uwzględnić następujące punkty:
- Oczyscić dokładnie wszystkie zewnętrzne części silnika i urządzenia, zwłaszcza zebra chło - dzące.
- Dobrze nasmarować lub naoliwić wszystkie części ruchome.
- Opróżnić zbiornik paliwa i gaźnik (np. podczas pracy bez obciążenia).
- Wykręcić świecę zapło nową i włać przez otwór świecy do silnika ok. 3 cm³ oleju silnikowego. Wykonać kilka obrotów silnika bez świecy zapłonowej.
UWAGA
Ze względu na istniejące niebezpieczeństwo zapłonu nasadkę świecy zapłonowej trzymać z dala od otworu świecy zapłonowej.
Wkręcić świecę zapłonową.
- Wymienić olej silnikowy (zob. także Instrukcja obstugi silnika).
- Dobrze przykryć silnik i przechowywać urządzenie w normalnej pozycji, w suchym, pozbawionym kurzu pomieszczeniu.
MB 650 VE
- Całkowicie naładować akumulator.
Urządzenie z akumulatorem przechowywać w suchym miejscu o temperaturze powyżej + 5 °C, poniżej zbyt niska temperatura może być przyczyną uszkodzenia akumulatora.

Podczas przerwy zimowej przynajmniej raz naładować akumulator (najpóźniej po 6 miesiącach).
Przed rozpoczęciem sezonu całkowicie naładować akumulator (ok. 24 godziny).
Typowe części zamienne
Nóž:
MB 650 T/ V/ VE/ VR/ VS 6360 760 9992
MB 650 VM
6105 760 9900
MB 655 V/ VR/ G/ VS/ GS/ RS 6375 760 9991
MB 655 VM
6107 760 9900
WSKAZÓWKA

Elementy mocujące nóż kosiarki (np. śrubę noża, podkładkę zabezpieczającą) należy wymienić podczas wymiany lub montażu noża. Części zamienne są dostępne w autoryzowanym serwisie firmy VIKING.
Transport kosiarki

Zawsze należy pracować w rękawicach, aby zapobiec

obrażeniom ciała w następstwie dotknięcia ostrych i gorących części urządzenia.
- Przed transportem należy urządzenie wyłączyć, Odłączyć nasadkę świecy zapłonowej i odczekać do całkowitego zatrzymania się noża tnącego.
- Urządzenie należy transportować ze schłodzonym silnikiem i pustym zbiornikiem paliwa.
- Urządzenie należy przenosić, korzystając z pomocy drugiej osoby.
- Użyć odpowiedniego urządzenia załadowczego (podnoszącego lub rampy załadowczej).
- Urządzenie należy zabezpieczyć za pomocą odpowiednio dobranych elementów mocujących (pasów, lin itp.).
- Podczas transportu urządzenia należy przestrzegać krajowych przepisów prawnych, a zwłaszcza przepisów dotyczących bezpieczeństwa ładunków i transportu przedmiotów na powierzchniach ładunkowych.
Punkty chwytania podczas podnoszenia lub przenoszenia urządzenia:
Uchwyty (A)
Uchwyt transportowy (B)
Punkty mocowania:
Uchwyt transportowy (C)
Dolna część uchwytu kierującego (D)
0478 111 9918 E - PL
Ochrona środowiska

Skoszonej trawy nie należy wyrzucać do śmieci - powinna ona podlegać kompostowaniu.
Opakowanie, urządzenie i akcesoria są wyprodukowa - ne z materiałów nadających się do recyklingu, w związku z czym należy je odpowiednio złomować.
Sortowanie i utylizacja odpa - dów są korzystne dla środo - wiska i umożliwiają ponowne wykorzystanie surowców.
Złomowanie kosiarki trawnikowej:
Po upływie typowego okresu eksploatacji urządzenie należy przekazać do punktu skupu surowców wtórnych. Przed złomowaniem należy wykonać czynności, które uniemożliwią korzystanie z urządzenia. Należy przede wszystkim wyjąć przewód zapłonowy, kluczyk zapłonowy i akumulator (zob. rozdz. „Wymontowanie i utylizacja akumulatora“), opróżnić zbiornik paliwa i spuścić olej silnikowy.
Należy zagwarantować, aby zużyta kosiarka trawnikowa, akumulator (MB 650 VE), olej silnikowy i benzyna zostały przekazane do odpowiedniej utylizacji.
Przestrzegać lokalnych przepisów prawnych.
Niebezpieczeństwo skaleczenia się nożem!
Także wyeksploatowanej kosiarki trawnikowej nie można pozostawiać bez nadzoru. Urządzenie i noże należy przechowywać w miejscu niedostępnym dla dzieci.
Wymontowanie i utylizacja aku - mulatora (MB 650 VE)
UWAGA
Niebezpieczeństwo zranienia!

Przed wymontowaniem akumulatora należy odłączyć
nasadkę świecy zapłonowej od silnika, a ponadto wyjąć z urządzenia kluczyk zapłonu.
Zapobiegać iskrzeniu, zabezpieczając czopy biegunowe akumulatora przed zetknięciem się z elementami metalowymi.


WSKAZÓWKA

Nie utylizować akumulatora z odpadami komunalnymi, lecz przekazać
go Dealerowi lub oddać w punkcie zbiórki odpadów specjalnych.
N- Otworzyć i przytrzymać osłonę wyrzutu.
36= Pokrywę schowka akumulatora zdjąć
37= przy użyciu wkrętaka.
38= Wyciągnąć akumulator
39= i odłączyć przewód zasilający. Wyjąć akumulator.
- Przekazać akumulator do prawidłowej utylizacji i założyć pokrywę schowka akumulatora.

Wykrywanie usterek
| Usterka | Możliwe przyczyny | Usunięcie usterki Strona Rys. | ||
| - Nie można uruchomić silnika - Dźwignia hamulca silnika nie jest wciśnięta;- Dźwignia regulacji obrotów jest ustawiona w położeniu STOP- Poluzowane lub uszkodzone (np. pęknięte) cięgno regulacji obrotów- Brak benzyny w zbiorniku; zapchany przewód paliwowy- Zanieczyszczone lub stare paliwo w zbiorniku | - Dźwignię hamulca silnika docisnąć do uchwytu;- Dźwignię regulacji obrotów ustawić w położeniu MAX (modele MB 650 VS, MB 655 VS/ GS/ RS)- Zaczepić cięgno regulacji obrotów lub wymienić (MB 650 VS, MB 655 VS/ GS/ RS)- Uzupełnić paliwo, przeczyścić przewód paliwowy- Stosować zawsze świeże paliwo dobrej jakości - normalną benzynę bezołowiiową 95-okt.; oczyścić zbiornik paliwa, przewód paliwa i gaźnik | 12; 141416✗10; ☐10; ☐ | 14; 1716101010 |
zob. instrukcja obstugi silnika
* ewent. zwrócić się do dealera, firma VIKING poleci odpowiedniego dealera.
| Usterka | Możliwe przyczyny | Usunięcie usterki Strona Rys. | ||
| - Nie można uruchomić silnika (ciąg dalszy) | - Zanieczyszczony filtr powietrza- Nasadka świecy zapłonowej zdjęcia ze świecy; przewód wysokiego napięcia niewłaści - wie zamocowany do nasadki- Świeca zapłonowa zakopco - na lub uszkodzona; niewłaściwy odstęp między elektrodami- Silnik został "zalany" po kilku próbach rozruchu- Kanał pracy noża jest niedrożny | - Oczyścić / wymienić filtr powietrza- Założyć nasadkę świecy zapłonowej;Sprawdzić potączenie między przewodem wysokiego napięcia a nasadką- Oczyścić lub wymienić świece zapłonową;Wyregulować odstęp elektrod- Wykręcić i osuszyć świece;Dźwignię regulacji obrotów ustawić w położeniu STOP, po wykręceniu świecy kilkakrotnie pociągnąć linkę rozrusznika (modele MB 650 VS, MB 655 VS/ GS/ RS)- Oczyścić obudowę kosiarki; przed czyszczeniem wyjąć wtyczkę przewodu sieciowego;dodatkowo wyjąć kluczyk zapłonu z urządzenia (MB 650 VE) | ☐; ✗✗✗☐; ✗☐; ✗☐; ✗15 | 192415 |
zob. instrukcja obstugi silnika
* ewent. zwrócić się do dealera, firma VIKING poleci odpowiedniego dealera.
| Usterka | Możliwe przyczyny | Usunięcie usterki Strona Rys. | ||
| - Utrudnione uruchamianie silnika lub spadek jego mocy | - Woda w zbiorniku paliwa i w gaźniku; niedrożny gaźnik- Zabrudzony zbiornik paliwa- Zanieczyszczony filtr powietrza- Zakopcona świeca zapłonowa- Koszenie zbyt wysokiej lub zbyt wilgotnej trawy | - Opróżnić zbiornik paliwa, oczyścić zbiornik paliwa, przewód paliwowy i gaźnik- Oczyścić zbiornik paliwa- Oczyścić filtr powietrza- Oczyścić świece zapłonową- Dopasować wysokość cięcia i prędkość koszenia do warunków koszenia | ☐; ☒☐; ☒☐; ☒9 | 8 |
| - Brak napędu po pociągnięciu dźwigni napędu | - Żle wyregulowane cięgno napędu kół- Zużyty pasek klinowy- Poluzowane lub uszkodzone (np. pęknięte) cięgno napędu kół | - Wyregulować cięgno napędu kół- Wymienić pasek klinowy- Wymienić cięgno napędu kół | 17☒☒ | 25 |
| - Regulacja prędkości napędu Vario nie funkcjonuje | - Dźwignia została przesunięta w niewłaściwym kierunku- Poluzowane lub uszkodzone cięgno napędu Vario | - Dokręcić śrubę(y) noża- Zaczepić lub wymienić cięgno napędu Vario | 15☒ | 20 |
| - Mocne nagrzewanie się silnika | - Zanieczyszczone zebra chłodzące- Zbyt niski poziom oleju w silniku | - Oczyścić zebra chłodzące- Uzupełnić olej silnikowy | 20; ☐10; ☐ | 10 |
zob. instrukcja obstugi silnika
* ewent. zwrócić się do dealera, firma VIKING poleci odpowiedniego dealera.
| Usterka Możliwe przyczyny | Usunięcie usterki Strona Rys. | |||
| - Niestaranne koszenie, trawnik żółknie | - Nóż kosiarki jest stępiony lub zużyty- Prędkość posuwu jest za duża w stosunku do wysokości cięcia- Liczba obrotów silnika jest zbyt niska | - Naostrzyć lub wymienić noż kosiarki- Zmniejszyć prędkość kosze -nia i/lub wybrać właściwą wysokość cięcia (nie należy pracować z najniższą wyso -kości koszenia = stopień 1.)- Dźwignię regulacji obrotów ustawić w położeniu MAX (MB 650 VS, MB 655 VS/ GS/ RS) | 17; ✗15; 914 | 20; 816 |
| - Kanał wyrzutowy jest niedrożny | - Nóż kosiarki jest zużyty- Koszenie zbyt wysokiej lub zbyt wilgotnej trawy- Liczba obrotów silnika jest zbyt niska | - Wymienić noż kosiarki- Dopasować wysokość cięcia i prędkość koszenia do warun ków koszenia (nie należy pracować z najniższą wysokości koszenia = stopień 1.)- Dźwignię regulacji obrotów ustawić w położeniu MAX (MB 650 VS, MB 655 VS/ GS/ RS) | 17; ✗15; 914 | 20; 816 |
| - Silne drgania podczas pracy - Poluzowana(e) śruba(y) noża- Poluzowane mocowanie silnika- Nóż jest niewyważony z powodu niewłaściwego ostrzenia lub pęknięcia- Zużyte elementy antywibracyjne | - Dokręcić śrubę(y) noża- Dokręcić śruby mocowania silnika- Naostrzyć noż (wyważzyć) lub wymienić- Wymienić elementy antywibracyjne | 17; ✗17; ✗✗ | ||
zob. instrukcja obstugi silnika
* ewent. zwrócić się do dealera, firma VIKING poleci odpowiedniego dealera.
Dane techniczne
| Model | Jednostka | MB 650.0 T | MB 650.1 V ^1 MB 650.1 VM ^2 MB 650.0 VE ^3 MB 650.0 VR ^4 | MB 650.0 VS |
| Nr serii | 6360 | 6360 | 6360 | |
| Silnik, rodzaj konstrukcji | 4-suwowy silnik spalinowy | |||
| Typ | B&S | B&S | B&S | |
| Series 675 | Series 750 ^1,2 Series 675 ^3,4 | Series 675 | ||
| Pojemność skokowa | cm ^3 | 190 | 161 ^1,2 /190 ^3,4 | 190 |
| Moc znam. przy znam. prędkości obr. | kW - obr/min | 2,5 - 2800 | 2,5 - 2800 | 2,5 - 2800 |
| Zbiornik paliwa | l | 0,9 | 1,0 ^1,2 /0,9 ^3,4 | 0,9 |
| Rodzaj akumulatora (MB 650.0 VE) | - | ołowowy żelowy12V 3Ah | - | |
| Urządzenie rozruchowe | rozrusznik linowy | rozrusznik linowy ^1,2,4 /Rozrusznikelektryczny ^3 | rozrusznik linowy | |
| Zespół tnący | nóż listwowy | nóż listwowy | nóż listwowy | |
| Szerokość koszenia | cm | 48 | 48 | 48 |
| Prędkość noża listwowego | obr/min | 2800 | 2800 | 2800 |
| Napęd noża listwowego | stały | stały | BBC | |
| Zgodnie z dyrektywą 2000/14/EC: | ||||
| Gwarantowany | ||||
| poziom hałasu L _WAd | dB(A) | 96 | 96 | 96 |
| Zgodnie z dyrektywą 2006/42/EC: | ||||
| Poziom ciśnienia akustycznego | ||||
| w miejscu pracy L _pA | dB(A) | 83 | 83/83/83/84 | 83 |
| Niepewność K _pA | dB(A) | 2 | 2/2/2/2 | 2 |
| Podana wartość przyspieszenia drgańwedług EN 12096: | ||||
| Zmierzona wartość a _hw | m/s ^2 | 5,50 | 3,50 ^1,2 /5,34 ^3 /6,01 ^4 | 5,75 |
| Niepewność K _hw | m/s ^2 | 2,20 | 1,75 ^1,2 /2,14 ^3 /2,40 ^4 | 2,30 |
| Pomiar zgodnie z EN 20 643 | ||||
| Moment dokręcania | ||||
| śruba/y noża | Nm | 60 - 65 | 60 - 65 | 45 - 55 |
| Napęd kół tylnych | 1 bieg | Vario | Vario | |
| ∅ kół, przód | mm | 200 | 200/200/200/180 | 200 |
| ∅ kół, tyl | mm | 230 | 230/90 (rolka) | 230 |
| Wysokości koszenia | mm | 30 - 85 | 30 - 85 | 30 - 85 |
| Wysokości koszenia MB 650.0 VR | mm | 20 - 75 | ||
| Pojemność kosza na trawę | l | 75 | 75 | 75 |
| Cieżar | kg | 42 | 42/42/46/43 | 47 |
| DxSxW | cm | 168x52x115 | 168x52x115 | 168x52x115 |
| Model | Jednostka | MB 655.1 VMB 655.1 VMMB 655.1 VR | MB 655.1 G | MB 655.1 GSMB 655.1 VSMB 655.2 RS |
| Nr serii | 6375 | 6375 | 6375 | |
| Silnik, rodzaj konstrukcji | 4-suwowy silnik spalinowy | |||
| Typ | B&S | B&S | B&S | |
| Series 750 | Series 750 | Series 750 | ||
| Pojemność skokowa | cm^3 | 161 | 161 | 161 |
| Moc znam. przy znam. prędkości obr. | kW - obr/min | 2,5 - 2800 | 2,5 - 2800 | 2,5 - 2800 |
| Zbiornik paliwa | I | 1,0 | 1,0 | 1,0 |
| Urządzenie rozruchowe | rozrusznik linowy | rozrusznik linowy | rozrusznik linowy | |
| Zespół tnący | nóż listwowy | nóż listwowy | nóż listwowy | |
| Szerokość koszenia | cm | 53 | 53 | 53 |
| Prędkość noża listwowego | obr/min | 2800 | 2800 | 2800 |
| Napęd noża listwowego | stały | stały | BBC | |
| Zgodnie z dyrektywą 2000/14/EC:Gwarantowany | ||||
| poziom hałasu L_WAd | dB(A) | 98 | 98 | 98 |
| Zgodnie z dyrektywą 2006/42/EC:Poziom ciśnienia akustycznego | ||||
| w miejscu pracy L_pA | dB(A) | 84 | 84 | 85 |
| Niepewność K_pA | dB(A) | 2 | 2 | 2 |
| Podana wartość przyspieszenia drgańwedług EN 12096:Zmierzona wartość a_hw | m/s^2 | 3,80/3,80/3,80 | 3,80 | 3,80 / 3,50 (RS) |
| Niepewność K_hw | m/s^2 | 1,90/1,90/1,90 | 1,90 | 1,90 / 1,75 (RS) |
| Pomiar zgodnie z EN 20 643 | ||||
| Moment dokręcaniaśruba/y noża | Nm | 60 - 65 | 60 - 65 | 45 - 55 |
| Napęd kół tylnych | Vario | 3 bieg | 3 bieg /Vario / Vario | |
| ∅ kół, przód | mm | 200/200/180 | 200 | 200/200/180 |
| ∅ kół, tyt | mm | 230/90 (rolka) | 230 | 230/90 (rolka) |
| Wysokości koszenia | mm | 30 - 85 | 30 - 85 | 30 - 85 |
| Wysokości koszenia MB 655.1 VR/MB 655.2 RS | mm | 20 - 75 | 20 - 75 | |
| Pojemność kosza na trawę | I | 75 | 75 | 75 |
| Cieżar | kg | 45/46/45 | 46 | 50/49/49 |
| DxSxW | cm | 169x57x115 | 169x57x115 | 169x57x115 |
0478 111 9918 E - PL
Deklaracja zgodności CE producenta
Firma
VIKING GmbH
oświadcza, że następujące urządzenie
kosiarka ręczna, z silnikiem spalinowym
Producent: VIKING
nr serii: 6360
Typ: MB 650.0 T
MB 650.1 V
MB 650.0 VE
MB 650.1 VM
MB 650.0 VR
MB 650.0 VS
nr serii: 6375
Typ: MB 655.1 V
MB 655.1 VM
MB 655.1 VR
MB 655.1 VS
MB 655.1 G
MB 655.1 GS
MB 655.2 RS
odpowiada następującym dyrektywom WE:
Produkt ten został skonstruo - wany i wyprodukowany
zgodnie z następującymi normami:
EN ISO 5395-1
EN ISO 5395-2
Zastosowana procedura oceny zgodności:
Załącznik VIII (2000/14/EC)
Nazwa i adres uczestniczącej, wyznaczonej jednostki:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
D-90431 Nuernberg
Kompletowanie i
przechowywanie danych technicznych:
Sven Zimmermann
VIKING GmbH
Zmierzony poziom mocy akustycznej:
94,1 dB(A) MB 650.0 T
94,8 dB(A) MB 650.1 V
94,5 dB(A) MB 650.0 VE
94,8 dB(A) MB 650.1 VM
95.4 dB(A) MB 650.0 VR
94,1 dB(A) MB 650.0 VS
Zmierzony poziom mocy akustycznej:
96 dB(A) MB 650.0 T
MB 650.1 V
MB 650.0 VE
MB 650.1 VM
MB 650.0 VR
MB 650.0 VS
98 dB(A) MB 655.1 V
MB 655.1 VM
MB 655.1 VR
MB 655.1 G
MB 655.1 VS
MB 655.1 GS
MB 655.2 RS
Rok produkcji i numer serii są podane na tabliczce znamionowej urządzenia.
Langkampfen,
dn. 02.01.2016
VIKING GmbH

Sven Zimmermann
Kierownik działu
konstrukcyjnego
Niniejsza instrukcja obstugi jest chroniona prawem
autorskim. Wszelkie prawa
zastrzeżone. Dotyczy to
zwłaszcza prawa do
powielania, tłumaczenia i
przetwarzania w systemach elektronicznych.
Ograniczanie zużycia i zapobieganie uszkodzeniom
Wskazówki dotyczące konserwacji i pielęgnacji Kosiarki spalinowe
Aby zapobiec uszkodzeniu lub nadmiernemu zużyciu urządzenia VIKING, należy przestrzegać następujących wskazówek.
1. Części zużywające się
Nawet w przypadku właściwej eksploatacji urządzeń VIKING niektóre części ulegają nor - malnemu zużyciu i powinny być wymieniane w zależności od rodzaju i czasu pracy.
Należą do nich m.in.:
- nóž
- kosz na trawę
- pasek klinowy
- listwy ochronne
- Akumulator (MB 650 VE)
- taśma hamulca (dla MB 650 VS, MB 655 VS/ GS/ RS)
- Łańcuch napędowy (MB 650 VR, MB 655 VR/ RS)
2. Przestrzeganie zaleceń instrukcji obsługi
Urządzenie VIKING należy eksploatować, konserwować i składować w sposób przed -stawiony w instrukcji obsługi.
Dane dotyczące benzyny i oleju napędowego można znaleźć w instrukcji obsługi producenta silnika.
Użytkownik odpowiada za wszystkie uszkodzenia wyni - kające z nieprzestrzegania przepisów bezpieczeństwa oraz wskazówek dotyczących obsługi i konserwacji urządzenia.
Dotyczy to przede wszystkim:
- niezgodnej z przeznacze - niem eksploatacji urządze nia,
- dokonywania zmian w urządzeniu bez zgody firmy VIKING,
-
Wykorzystanie narzędzia lub akcesoriów, które nie zostały dopuszczone dla danego urządzenia, nie są odpowiednie lub są niskiej jakości.
-
wykorzystywania urządzenia podczas imprez sportowych lub w zawodach
- szkód wynikłych z eksploa -tacji urządzenia z uszko -dzonymi częściami.
3. Czynności konserwacyjne
Należy regularnie wykonywać wszystkie czynności podane w rozdziale "Konserwacja". Jeżeli użytkownik nie może sam wykonać czynności związanych z konserwacją, powinien zlecić ich wykonanie dealerowi.
Firma VIKING zaleca wykonanie prac konserwacyjnych oraz napraw wyłącznie przez dealera firmy VIKING.
Dla dealerów firmy VIKING organizowane są regularne szkolenia, oferowana jest też informacja techniczna.
W wyniku niewykonania tych czynności mogą powstać uszkodzenia, za które odpowiada użytkownik.
Zalicza się do nich m.in.:
- korozję i inne uszkodzenia wynikłe z niewłaściwego składowania,
- Uszkodzenie urządzenia wynikte z używania części zamiennych niskiej jakości
- Uszkodzenia w następstwie nieterminowo lub niewłaściwie wykonanej konserwacji lub napraw wykonywanych w warsztatach nie należących do dealera.
Plan czynności serwisowych
Niniejszą instrukcję obsługi należy przekazać Dealerowi firmy VIKING wykonującemu konserwację urządzenia VIKING.
Prawidłowe wykonanie wymaganych czynności serwisowych Dealer firmy VIKING potwierdza w rozdziale "Plan czynności serwisowych".
Model: MB
Numer seryjny:

Przekazanie
Data: ____ ____ ____ ____
Pieczątka Dealera firmy VIKING
Następny przegląd
Data: ____ ____ ____ ____
Data:
Pieczątka Dealera firmy VIKING
Następny przegląd
Data: ____ ____ ____ ____
Data:
Pieczątka Dealera firmy VIKING
Następny przegląd
Data: ____ ____ ____ ____
Data: ____ ____ ____ ____
Pieczątka Dealera firmy VIKING
Następny przegląd
Datum: ____ ____ ____ ____
Data:
Pieczątka Dealera firmy VIKING
Następny przegląd
Data: ____ ____ ____ ____
Data:
Pieczątka Dealera firmy VIKING
Następny przegląd
Data:
Data:
Pieczątka Dealera firmy VIKING
Następny przegląd
Data: ____ ____ ____ ____
Notizen - Notes
Notizen - Notes
Notizen - Notes
Notizen - Notes
MB 650 T/ V/ VE/ VM/ VR/ VS
MB 655 V/ VM/ VR/ VS/ G/ GS/ RS
#
VIKING®

ProstaInstrukcja
