WX702.2 - Młynek WORX - Bezpłatna instrukcja obsługi

Marka	Worx
Model	WX702.2
Kategoria	Szlifierka kątowa
Typ produktu	Szlifierka kątowa przewodowa
Napięcie znamionowe	220-240 V ~ 50/60 Hz
Moc wejściowa znamionowa	860 W
Prędkość obrotowa znamionowa	12 000 obr/min
Maks. średnica tarczy	125 mm
Otwór tarczy	22,2 mm
Gwint wrzeciona	M14
Waga maszyny	2,0 kg
Podwójna izolacja	Tak (Klasa II)
Poziom ciśnienia akustycznego (LpA)	90 dB(A)
Poziom mocy akustycznej (LwA)	101 dB(A)
Drgania (uchwyt główny)	3,7 m/s² (niepewność K=1,5 m/s²)
Drgania (uchwyt pomocniczy)	5,8 m/s²
Główne funkcje	Szlifowanie, cięcie, szczotkowanie metali i kamienia
Uchwyt pomocniczy	Regulowany, antywibracyjny (w zależności od wersji)
Ochrona	Regulowana osłona ochronna do szlifowania i cięcia
Przełącznik	Suwakowy z blokadą w pozycji włączonej
Konserwacja i czyszczenie	Czyścić suchą szmatką; utrzymywać otwory wentylacyjne w czystości
Bezpieczeństwo	Nosić ochronniki słuchu, okulary ochronne, maskę przeciwpyłową; używać obu rąk
Części zamienne i naprawialność	Żadne części nie są naprawialne przez użytkownika; tarcze, kołnierze i uchwyt dostępne jako akcesoria
Informacje ogólne	Instrukcja obsługi dostępna bezpłatnie online; przestrzegać zasad bezpieczeństwa

Często zadawane pytania - WX702.2 WORX

Jakie akcesoria są dostarczane ze szlifierką Worx WX702.2?

Szlifierka jest dostarczana z tarczą do szlifowania metali, regulowanym uchwytem pomocniczym, kołnierzem wewnętrznym i zewnętrznym, kluczem, a w zależności od wersji, beznarzędziowym kołnierzem INSTALOCK i uchwytem antywibracyjnym. Osłona ochronna do szlifowania jest w zestawie.

Jak wymienić tarczę w modelu WX702.2?

Naciśnij przycisk blokady wrzeciona, aby unieruchomić oś. Użyj dostarczonego klucza, aby poluzować zewnętrzny kołnierz. Wymień tarczę, a następnie dokręć kołnierz, trzymając wciśnięty blokadę. Upewnij się, że tarcza jest prawidłowo wyśrodkowana, a wewnętrzny kołnierz jest dobrze osadzony na płaskich powierzchniach wrzeciona.

Jaka jest moc i prędkość Worx WX702.2?

Moc wejściowa znamionowa wynosi 860 W, a prędkość obrotowa biegu jałowego 12 000 obr/min, co umożliwia efektywne szlifowanie i cięcie metali oraz kamieni.

Jakie rodzaje tarcz mogę używać z tą szlifierką?

Tarcze do szlifowania i cięcia o maksymalnej średnicy 125 mm, z otworem 22,2 mm i gwintem M14. Używaj tylko tarcz zalecanych przez Worx i w dobrym stanie.

Jak wyregulować osłonę ochronną?

Otwórz dźwignię blokującą (9) umieszczoną na osłonie. Obróć osłonę do żądanej pozycji, aby chronić użytkownika przed iskrami. Zamknij dźwignię, aby zablokować. Do cięcia używaj specjalnej osłony dostarczonej jako akcesorium.

Jakie są podstawowe środki ostrożności?

Zawsze noś ochronniki słuchu (poziom hałasu > 80 dB), okulary ochronne, maskę przeciwpyłową i rękawice. Trzymaj szlifierkę obiema rękami, nigdy nie przenoś narzędzia włączonego i trzymaj obserwatorów z daleka. Nie blokuj tarczy i unikaj odbicia.

Jak konserwować szlifierkę WX702.2?

Przed każdą konserwacją odłącz urządzenie. Czyść otwory wentylacyjne suchą szmatką. Nie używaj wody ani chemikaliów. Regularnie sprawdzaj stan tarczy i wymieniaj, jeśli jest uszkodzona. Części wewnętrzne nie są naprawialne przez użytkownika.

Co zrobić, jeśli szlifierka wibruje nienormalnie?

Sprawdź, czy zewnętrzny kołnierz jest dobrze dokręcony, a tarcza prawidłowo zamontowana na wewnętrznym kołnierzu. Uszkodzona lub niewyważona tarcza może powodować wibracje. Nigdy nie używaj tarczy z odpryskami lub pęknięciami.

Czy mogę użyć szlifierki do cięcia płytek lub kamienia?

Tak, z odpowiednią tarczą (tarcza diamentowa). Do kamienia używaj osłony ochronnej do cięcia i noś maskę przeciwpyłową. Uważaj, aby nie przegrzać tarczy: jeśli pojawią się iskry w kształcie pierścienia, pozwól jej obracać się na biegu jałowym przez 2-3 minuty, aby ostygła.

Gdzie znaleźć pełną instrukcję obsługi?

Instrukcja jest dostępna bezpłatnie online na stronie notice-facile.com. Można ją pobrać w formacie PDF w wielu językach, w tym po francusku.

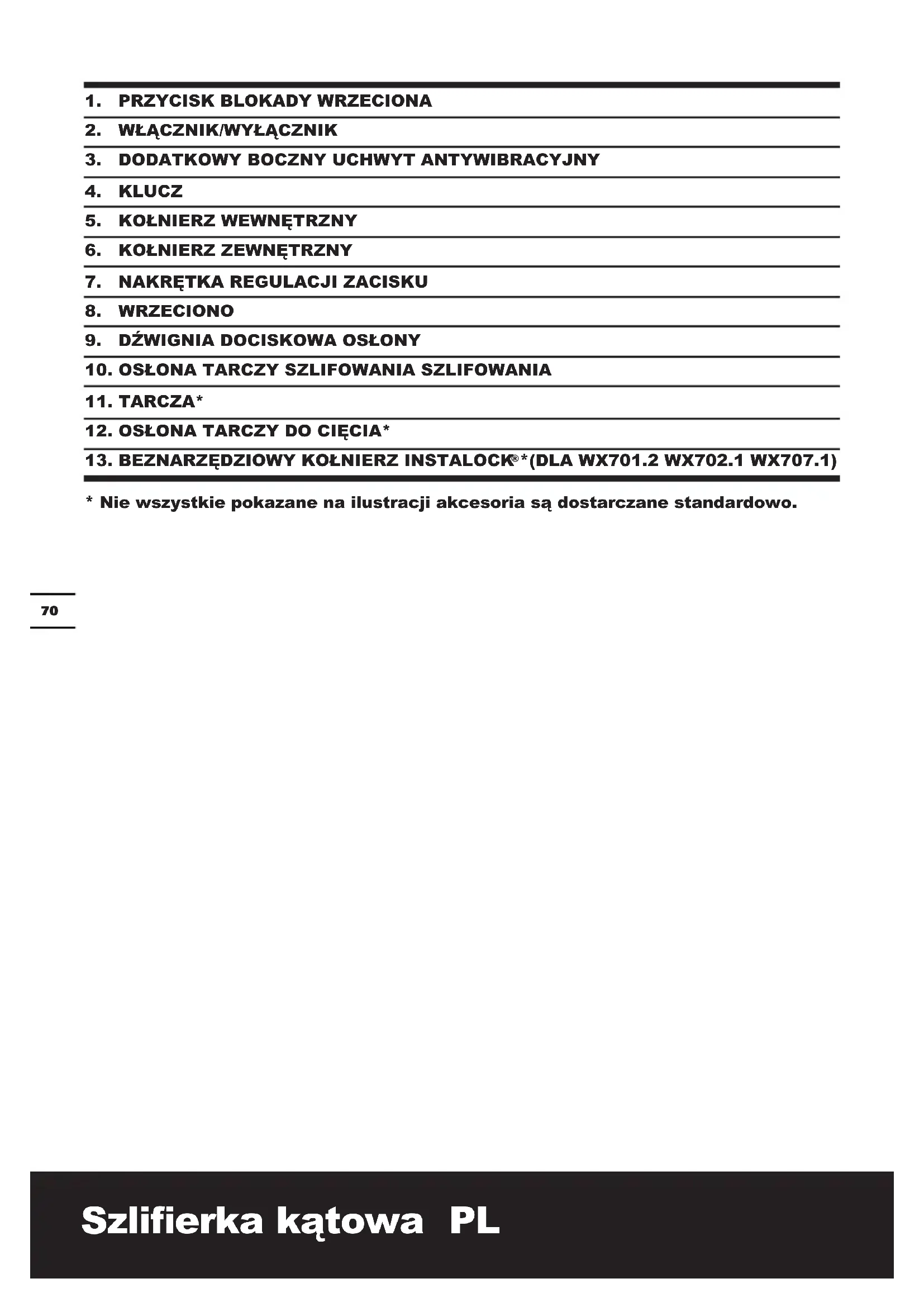

INSTRUKCJA OBSŁUGI WX702.2 WORX

1. PRZYCISK BLOKADY WRZECIONA
2. WłAACZNIK/WYŁACZNIK
3. DODATKOWY BOCZNY UCHWYT ANTYWIBRACYJNY
4. KLUCZ
5. KOLNIERZ WEWNETRZNY
6. KOLnIerz ZEWNETRZNY
7. NAKRETKA REGULACJI ZACISKU
8. WRZECIONO
9. Dzwignia Dociskowa Oslony
   10.OSLONA TARCZY SZLIFOWANIA SZLIFOWANIA
10. TARCZA*
11. OSŁONA TARCZY DO CIECIA*

12. BEZNARZÉDZIOWY KOŁNIERZ INSTALOCK®*(DLA WX701.2 WX702.1 WX707.1)

13. Nie wszystkiePokazane na ilustracji akcesoria są dostarcze standardowo.

DANE TECHNICZNE

Type WX700 WX701 WX701.1 WX701.2 WX702 WX702.1 WX702.2 WX707 WX707.1 (700-749 - oznaczenia urzadzenia, reprezentuje Szlifierka kątowa)

	WX700	WX701 WX701.1 WX701.2	WX702 WX702.1 WX702.2	WX707 WX707.1
Napiȩcie znamionowe	220-240V~50/60Hz
Moc znamionowa	860W 710W 710W 860W
Prędkość znamionowa bez obciazenia	12,000/min
Rozmiar tarczy	100mm 1	15mm 125mm 125mm
Średnica tarczy	16mm 2	2.2mm 22.2mm 22.2mm
Gwint wrzejciona	M10 M14 M14 M14
Podwojmia izolacja	☐ /II
Masa urzystzenia	2.0kg

DANE DOTYCZACE HAIASU I WIBRACJI

Ważone ciȩnienie akustyczne	LpA: 90dB(A)
Ważona moc akustyczna	LwA: 101dB(A)
KpA&KwA	3.0dB(A)
Uzywać ochroy sliuschu, gdy ciȩnienie akustyczne przyekracza	80dB(A)

INFORMACJE DOTYCZACE DRGAN

Łączna wartość drgań (suma wektora triax) okreslona według normy EN 60745:
Typowa wibracja wazona	Wartość przenoszenia wibracje \( a_h = 3.7m/s^2 \) (dla glówno uchwytu) Wartość przenoszenia wibracje \( a_h = 5.8m/s^2 \) (dla uchwytu dodatkowygo)
	Nie pewtność \( K = 1.5m/s^2 \)

Zadeklarithana calkowita wartosc wibraci moze byc wykorzystana do porownania jederneo narzedzia z innym oraz moze byc uzyta we wstepnej ocenie naraZenia.

OSTRZEJELENIE: Wartość emisi wibraci w czasie rzejczy wistego uzywania elektronarżędzia sąsi sąȩNIC od zadeklarowanej, wazoleńność od spoobu uzywania naręźdia w pujacych przykladach i innych spoobach uzywania narȩźdia:

Jak uzywane jest narźedzie oraz,czy material jest cietyczy wiercony.

Czy narźedzie jest w dobrym stanie iczy jest prawidłowo konserwowane.

Czy uzywane są prawidowej akcesoria naręźdia iczy narȩźdie jest wąsciwie naostrzone oraz w robym stanie.

Czy dokrègecone są szczęki na uchwycie i czy uzywane są jakiekolwiek akcesoria antybiracyjne.

Oraz,czy narzedzie jest uzywane zgodnie z przyznaczeniem i wedlug instrukcji.

Niepawidłowew prowadzenie tego naręźdia要去 spowodowaś syndrom wibraci rak

OSTRZEJEZENIE: W szczególnosci, oszacowanie poziomu ekspozycji w rzechywistych

warunkach uzywania powinno brać také pod uwagę wszystkie elementy cyklu dzialania, takie

jak czasy wyłęczenia narȩźdia i czas bezczynnosci, ale nie rzechywiść wykonywana pracę. Może to znacznie zmiejejszyć poziom ekspozycji w calym okresie pracy.

Pomoc w minimalizaci narażenia na wibracje.

Nalezy ZAWSZE uzywac ostrych dlut, wiertel i ostrzy

Narędzie sąȩzy konserwowaec z godnie z instrukcjami i prawidłowo smarować (w odpowiednich mistręcach)

Jesli naręźdie jest uzywane regularnie naleź zakupyć akcesoria antywibracyjne.

Naleź unikać uzywania narȩźdi w temperaturach 10^ lub niższych

Nalezy zaplanować harmonogram prank y celu Rozlozenia uzywania narędzi wytywarzajycch wysoki poziom drgn na kilka dni.

AKCESORIA

Klucz

Tarcza do szlifowania metalu 1

Uchwyt boczny 1

Dodatkowy boczny uchwyt antywibracyjny(WX707 WX707.1)(Zob. A) 1

Beznarędziowy kolarsz INSTALOCK (WX701.2 WX702.1 WX707.1) 1

Zaleca są zakup wszystkich akcesiorów w skepie, gdzie zakupioni naręźdie. Uzywać dobrej jakosci akcesiorów oznaczonych dobrze znanymi markami. Więcej szczególów möglich zna三点ć w dodatkowym opakowaniu. Personel sklepuMZe rowniké udzielić pomocy i porad.

INSTRUKCJE BEZPIECZENSTWA DLA WSZYSTKICH OPERACJI

OSTRZEZENIA BEZPIECZENSTWA DOTYCZACE OPERACJI SZLIFOWANIA LUB CIECIA:

1. To naręźdie jest przyznaczone do pracy jako szlifierka grinder. Naleź przyȩczycy są czyszystkie ostrzeżenie dotyczne bezpiecieżstwa, instrukcje, zapoznać są z rysunkami i przyzdstawionymi danymi technicznych. Nieprzestrzeganie wzystkich instrukcji przyzdawionych poniȩje są spowodowej porazenie elektryczne, pozar i/ lub powazne zranienia.
2. Nie zalecane jest wykonywanie prac takich jak szlifowanie, szczotkowanie, polerowanie lub cięcie przy użyciu tego narźedzia. Wykonywanie prac niedzych z przyznaczeniem urzadzenia sąstwarzać niebe bezpieczędwo i spowodowej poranienia.
3. Nie:noza uzywać akcesoriów, ktoreNie zostawy specjalnie zaprojektowane i niesa zalecane przyez producenta narźedzia.To, ze dowolne akcesoria da sie podlączydo urzadzenia, nie gwarantuje bezpiecznejpracy.
4. Prędkość znamionowa dołoczanych akcesiorów musi byc co najmiej,rowna prȩdkosci maksymalnej podanej na narźedziu. Akcesoria pracujuce z prȩdkość wyźyszą od ich prȩdkości znamionowej moga sie Rozlecieć.
5. Srednica zewétrzna oraz grubość akcesoriów musi zawierać są w granicach znamionowych dla narzedzia. Nieprawidłowo dobrane pod względem rozmiaru akcesoria nie mogą byc sprawidłowo zabezpieczone i kontrolowane.
6. Narędzia robocze z wiktowania musza dokladnie pasowej na gwint na wrzecionie. W przypadku narȩdzi roboczych, mocowanych przy uzyciu kołnierza srednica otworu narȩdzia roboczego musi być dopasowsa do srednicy kołnierza. Narȩdzia robocze, które nie moga być dokladnie osadzone na elektronarȩdziu, obracaja sie hierównomiernie, bardzo mocno wibruju

i moga spowodować utrata kontroli nad elektronarzedziem.
7. Nie möglich uzywać uszkodzonych akcesoriów. Przed kaźdym uzyciem akcesoriaNSEZY sprawdzić w zakresie pęknięc i zadrapan tarcz sciernych, pęknięc płytcocujacych, zlaman lub nadmiernego zuzymcia, braku lub pęknięc na drutach szczotek, Jesli urzadzenie lub akcesoria spadna,NSEZY sprawdzić, czy nie ulegly uszkodzeniu lub zamontowac oprzyrzadowanie nieuszkodzone. Po sprawdzeniu i zamontowaniu oprzyrzadowania, uzytkownik i osoby postronne musza zajadc pozycje z dala od plaszczyzny wirowania akcesoriów, a nastepnie na jeder minute uruchomic narźedzie przy maksymalnej prędkosci bez obciezenia. Podczas tego testu uszkodzone akcesoria po prostu Rozpadnai sie.
8. Naleźystosowa sprzęt ochrony osobistej. ziależnie od prowadzonych prac naleźystosowa oslone twarzy, okulary bezpieczędsta lub gogle zabezmieczajcie. W razie potrzeby naleźystosowa maskę przyciw pyłowa, nauszniki, rękawice i filtr zabezmieczajcy przy malymi czastkami. Oślona oczu powinna zatrzymać czastki lotne wyttwarzane przy rożnych pracach. Maska przyciwptyłowa lub respirator musza byc w stanie zatrzymać czastki wyttwarzane przy danej operacje. Przebywanie przyez dluzszy czas w hałasie o duźym natężeniu sąze spowodowej utratę sluchu.
9. Osoby postronne powinny przybywac w bezpiecznej odlegostocki od obszaru pracy. Kaźdy wchodźcy w obszar pracy musi uzywac odpowiedni sprezt ochronny. Fragmenty czastek lub uszkodzonych akcesoriów moga uderzyc raniac człowieka, nawet poza obszarem bezposrednej pracy.
10. Podczas wykonywania prac, w ktorych przyrzady tnace moga przyciąc kabel elektryczny, narędzieromaticy trzymac jedynie za izolowan powierzchnie karbowana. OprzyrzadOWanie tnace po zetaknięciu sie z przyzewodem bédacym pod napieciem要去 przywodzić prad i

spowodowa porazenie operora.

1. Kabel nalezy ulozyc z dala od elementow wirjacych. Po utracie kontrli, kabel要去 zostac przyciety badz wplatany, a reka lub ramie zostac wciagniete przye elementOCRacajacy sie.
2. Narędzia nie są za lozzy zastawka odśrodkość po wyłączeniu zasilania, aż do chwili zatrzymania elementu obrotowej. Elementy obracajść są moga zatarte o powierzchnie, co spowoduje utrata nad nimi kontroli.
3. Narzedzia nie maya wlacz podczas przenoszenia. Przypadkowe dotknięcie obracajych sie elementów moze spowodowa wciagniecie ubrania i uderzenia elementem.
4. Regularnie nalezy czyscić otwory wentylacyjne naręźdia. Wentylator silnika powoduje wciaganie do wnétrza kurzu i zbyt duźne nagromadzenia opilków metalu要去 spowodowej zagrożenie parażeniem elektrycznym.
5. Urzadzenia nie są pracstawew poplizu materiały palnych. Iskry moga spowodowej zapłon tych materiały.
6. Nie:noza uzywać akcesoriów, które wymagaja chłodzenia cieczā. Uzywanie wody lub innych cieczy są spowodówna porazenie pradem nawe smiertelne.
7. Podczas pracy rka powinna trzymać uchwyt. Naleź y zawsze korzystać z pomocniczych uchwytów dostarczonych z narźedziem. Utrata kontrlowy spowodstawć obrażenia osobiste.

DALSZE INSTRUKCJE BEZPIECZENSTWA DLA WSZYSTKICH OPERACJI ODBICIE I ZWIAZANE Z TYM ZAGROZENIA

Odbicie jest gwaltowna reakcja na zablokowanie lub zakleszczenia obracajacego sie koia pty podstawy, szczotki lub innych akcesoriow.

Zablokowanie lub zakleszczenia powoduje nagle zatrzymanie obracajacych sie akcesoriow, ktore z kolei spowoduje wytworzenie sily skierOWanej przyciwnie do kierunku obrotow w punkcie zablokOWania.

Na przyklass, jesti tarcza scierna jest peknieta lub

zarysowana, jej zablokowanie lub zakleszczenia w obrabianym elemencie要去 spowodować jej podniesienie lub odbicie. Koło要去 gwaltownie przyzesonać sie w strone operatora lub w kierunku przyciwnym, zależnie od kierunków obrotu koła w punkcie zagleszczenia. W takim przypadku tarcza scierna要去 rownikę pęknąc.

Odbicie jestwynikiem nieprawidlowego wykorzystania narzedzia i/lub nieprawidlowych procedur lub warunkow pracy i mayna go uniknac stosujac sie do ponizszych zalecen.

1. Nalezy pewniechwycicuchwyt narzedzia i przyjacpostawe ciaia ramienia,ktore pozwola opanova sile odbicia.Zawsze nalezy uzywac raczki pomocniczej,但是他istostarczona,dla zachowania maksymalnejkontroli przyodbiciu lub podczas dzialania momentu obrotowego przy uruchamianiu.Operator moze kontrolowa csiy odbcia lub od momentu przy uruchamianiu,但是他bebdie przestrzegat oddpowiednich zalecen.
2. Nie:noza chwytać narędzia w povlizu elementów obracajacych sie. Akcesoria moga spowodowej odbicie w reke.
3. Nie möglich zajmownik pozycji w plaszczyznie dziatania sily odbicia, Odbicie spowoduje ruch urzadzenia w kierunku przyciwnym do ruchu koa w punkcie zakleszczenia.
4. Nalezy zachowaśszczególnyostrożnosć podczaspracywrogach, przy ostrych krawędziach, itp., unikaćblokowania lub zakleszcania akcesoriów.Rogi,ostre krawędzie lub odkoczenia mogą blokować obracajace sie elementy i powodowej utrata kontrl nad narźedziem lub odbicie.
5. Nie nalezy zakladać tarcz z lancuchem do cięcia drewna lub tarcz z zebami. Moga one powodowej czeste odbicia i utrata kontroli.

DODATKOWE INSTRUKCJ EBEZPIECZENSTWA DOTYCZACE OPERACJI SZLIFOWANIA I CIECIA OSTRZEZNIA DOTYCZACE BEZPIECZENSTWA SPECYFICZNE DLA SZLIFOWANIA I CIECIA SCIERNICA:

1. Zawsze naleź stosowej oslony przewidziane do wykorzystwyanych tarcz.Oszone naleź bezpiecznie przymocowej

do naręździa i ustawic dla zapewnienia maksymalnégo bezpieczeniastwa, aby jak najmiejsza czȩć tarczy zagrażаła operatorowy. Ośłona zabezmieczna operatora przyded kawlki tarczy i przyypadkowym jej dotkBzieciem.

1. Tarcze szlifierskie wygiete naleź mocowej w taki sposob, aby ich powierzchnia szlifujca nie wystawala poza krawędź podkrywy ochronnej. Niefachowo osadzona tarcza szlifierska, wystajca poza krawędź podkrywy ochronnej nie sąc byc wystarczajaco oslonieta.
2. Nalezy uzywać wylączne tarcz zalecanych dla danego narȩźdia i SPECIALNCH oslon zaprojektowanych dla konkretnych tarcz. Tarcze, ktrórych stosowanie nie zostalo przywidziane dla danego narȩźdia nie moga byc prawidłowo oslonyte i ich stosowanie nie jest bezpieczne.
3. Tarcze moga byc uzywane wyłacznie w zalecanych zastosowaniach. Na przykBad: Nie mozna szlifowac krawedzia tarczy tnacej. Scierne tarcze tnace sa przewidziane do scierania zewnetrznego, obciazenia ich sila z boku moze spowodowac ich Rozpadniacie.
4. Zawsze nalewy stosowac nieuszkidzone kolnierze tarcz, o prawidlowym Rozmiarze i ksztalcie dla danej tarczy. Prawidlowe kolnierze tarcz podtrzimuja tarcze zmiejszajac niebezpieczeniawo pęknićcia. Kolnierze dla tarcz tnacych moga rożnic sie od kolnierzy dla tarcz sciernych.
5. Nie möglich uzywać zuzytych tarcz zwcęszych narźedzi. Tarcze przyznaczone do stosowania zwcęszymi narźedziami nie są odpowiednie do pracy z wyźszymi prędkosciAMI mniejszych narźedzi i moga sie spalić.

DODATKOWE INSTRUKCJEBEZPIECZENSTWA DOTYCZACEOPERACJI CIECIA DODATKOWE OSTRZEZENIA BEZPIECZENSTWA DOTYCZACE CIECIA SCIERNEG:

1. Niedoğan dopu sci do zakleszcenia tarczytnacej lub przyklada zbyt duzej sily., Niedoğan wycina c zbyt glboko. Przeciagenie tarczy spowodu jewcsa

podatnosc na odksztalcenia lub zakleszczenia w wycieciu i mozliwość odbicia lub rozpadniaćia koła.

1. Nie:noza stawac w linii obracajacej sie tarczy.Jesli tarcza w punkcie pracy kreci sie w kierunku odwrotnym do ciała, odbicie要去 spowodować przesuniecie narędzia bezposrednio w strone uzytkownika.
2. Po zakleszcieniu tarczy lub przerwaniu优惠政策 z dowolnego powodu, naręźdie sąȩzy wymiączy i przytrzymać do calkowitego zatrzymania tarczy. Nie sąna wyjmowania tarczy z wymiȩcie sąsi sie obraca, sąze to spowodowej odbicie. Naleź sprawdzićność zakleszczenia tarczy i podȩć srodki zapobiegawcie.
3. Nie möglich ponownie zaczynać operacja w elemencie. Naleź odczekość, aż tarcza odzyska prędkość znamionowa i ponownie wyprowadzić tarcze do wyciecia. TarczaMZsie zakieszczycy, odbic lub wciąnac narȩdzie przy ponownym rozpoczynaniu przy wycieciu.
4. Panele i wzystkie innate elementy aberriane nalezy所提供rzec,aby zmniejszyc rzyko zakleszczenia lub odbicia tarczy. Wieksze elementy moga sie uginać pod waslnym cięzarem. Podpory musi zostac umieszczone pod elementem w przy linii cięcia i na krawędzi elementu po obus stronach tarczy.
5. Szczegolnfty roznośc nalezy zachowac przy wykonywaniu nacimiento kieszeniowych w scianach lub innych pechnych elementach. Tarcza moze spowodowauszcodzenia urgazowych lub wodnych, przewodow elektrycznych lub inych elementow, ktore spowoduja odbicie.

SYMBOL

Abyzmniejszycniebepezicenstwo odniesienia obrazen,uzytkownik powinien przyczytac podrEcznik z instrukcjami.

Podwójna izolacja

Ostrzeżenie

Uzywac ochrony sLUchu

Uzywachrony wzroku

Uzywac maski przeciwpyłowej

Ten produkt jest oznaczony symbole dotyczym usuwania zuzytych produktow elektrycznych i elektronicznych. Oznacza to, ze tego produktu nie mayna wyrzucać do domowych smieci, lecz nalezy go zworcić do sieci zbiórki oppadów spelniajacej wymogi Europejskiej Dyrektyw 2002/96/CE. Zostanie wówczas poddany recyclungowy lub Rozmontowy w celu agraniczenia niedkorzystnégo wplywu naŚrodowisko. Sprzet elektryczny i elektronicznyMZe byc niebezpieczny dlaŚrodowiska i ludzi, gdyż zwiera szkodliwe substancje.

INSTRUKCJA OBSŁUGI

UWAGA: Przed uzyciem naręźdia sąȩ wy uwaźnie przyȩczytać instrukcje.

UZYCIE ZGODNE Z PRZEZNACZENIEM Elektronarzędzie przywidziane jest do cięcia, scierania i obrabiania za pomocą szczotek materialów metalowych i kamiennych bez uzycia wody. Do cięcia metalu sązy uzyc spezialnej pokrzywy ochronnej (pokrywa ochronna do cięcia - do nabycia jako wyposzazenia dodatkowe).

1. REGULOWANY UCHWYT DODATKOWY (Zob. A)

Mozna wybrać dwie pozycje robocze, aby uzyskać najbezpieczniejsza i najwygodniejsza kontrolę nad szlifierka. Uchwyt wkreca są zgodnia z ruchem zegara do jegno z otworow po bokach obudowy mechanizmu. Dodatkowy boczny uchwyt antywibracyjny(WX707 WX707.1) Dodatkowy boczny uchwyt antywibracyjny zmniejsza wibracje, poprawiajac wygode i bezpieczność obstugi narzedzia.

2. REGULACJA OSLONY (Zob. B)

Przed Rozpoczeciem jakichkolwiek prac w urzadzeniu nalezy odlaczyc przywod od gniazdka zasilajacego. W przypadku prac z wykorzystaniem tarcz szlifierskich lub tnacych, nalezy zamontowac oslonzabezmieczajca. Oslona tarczy szlifowania szlifowania Zabezpieczenie na oslonie (10) gwarentujemocowanie jeddynie takiej oslony, ktora odpowiak typowy narzedzia.

Otworzyc dzwignie zacisku (9). Umiescić oslone (10) z zabezmieczieniem w zlobieniu na wrzecionie glowicy narzedzia i obrócić do wymaganej pozycji (pozycji roboczej). W celu zablokowania oslony tarczy (10) w mistryscu naleź y zamknac dzwignie dociskowa (9).

Zamknieta strona osłony tarczy (10) musi byc zawsze skierowana w strone operatora.

UWAGA: Po zwolnieniu dzwigni dociskowej (9)*** można dostosować nakȩtkę regulacje docisko (7) w celu zapewniazenia bezpiecznych docisko po ostatecznym zablokowaniu dzwigni dociskowej (9).

Oslonatarczydociecia

OSTRZEŽENIE! Do cięcia metalu naleź zawsze stosowej elektryczne zastowecy wę

ochronna.Oslota tarczy do cięcia (12) montujesie w taki sam sposob, jak Oslota tarczyszlifowania szlifowania (10).

3. PRZYCISK BLOKOWANIA WRZECIONA

Wyczyść wrzeciono szlifierki i wszystkie elementy, któraj boć zamontowane. Przed zakadaniem i zdejmowaniem narędzi szlifierskich, zablokuj wrzeciono szlifierki przy uźyciu przycisku blokujaçego.

Przycisk blokowania wrzeciona wyłącznie jesti wrzeciono szlifierki jest hieruchome!

4. MONTAZ TARCZY (Zob. C1, C2, C3)

Umiescić kolnierz wewétrzny we wrzecionie. Upewnic sie, zeznajduje sie on na dwoch splaszczeniach wrzeciona (Zob. C1). Umiescić tarcze na wrzecionie narzedzia i kolnierz wewétrzynm. Upewnic sie, ze jest ona umieszczona prawidlowo. Włozyc gwintowany kolnierz zewétrzny upewniajac sie, ze jest on zwrocony w prawidlowa strone odpowiednia dla typu mocowaney tarczy. W przypadku tarcz do szlifowania kolnierz jest umieszczany wzniesiona częsca skierOWA w strone tarczy. W przypadku tarcz do cięcia kolnierz jest umieszczany wzniesiona czȩcie skierOWA od tarczy (Zob. C2).

Wcisnac przycisk blokady wrzeciona i obróc wrzeciono ręcznie do momentuego zablokowania. Przy wcińskiym przycisku blokady dokrecić końierz zewétrzny przy uzyciu zaączonego kluczza. (Zob. C3)

UZYWANIE BEZNARZEDZIOWEGOKoLNIERZA INSTALOCK(WX701.2WX702.1 WX707.1)

Zablokowa wrzeci no szlifierki przy uzyciu
przycisku blokady wrzecieta. W celu dokrecenia
beznarzejdiowego kolnierza INSTALOCK
dokladnie obróc tarcze szlifowania w kierunku
zgodnym z ruchem wskazowek zagara.
Prawidlowo przymocowy, nieuszkedzony
kolnierz beznarzejdiowy INSTALOCK 生命周期 poluzowa recznie poprzej obrcenie pierscienza

radelkowanego w kierunku przyciwnym do ruchu wskazówek zegara. Nigdy nie naleź luzować kolnierza beznarȩdziowego INSTALOCK® szczypcami. Zawsze uzywać klucza do nakȩtki z dwoma otworami.

5. WłAACZANIE/WYŁACZANIE (Zob. D)

Aby wączyć elektronarżędzie,NSEZY przesunac wącznik/wyȩcznik (2) do przyodu.

W celu unieruchomienia wącznika/wyćznika (2), naleźwcisnocyego wącznika/wyćznika (2) przydnia częsć, az do zaskoczenia zapadki.

Aby wyłaczyć elektronarżędzie,NSEZWOLNIc wącznik/wylącznik (2), lub-jeźeli wącznik/ wyłacznik (2) jest zablokowy-nacisnag go krótko z tylu, a nastepnie zwolnić.

6. KORZYSTANIE ZE SZLIFIERKI (Zob. E)

UWAGA: NieNSEwzacszlifierki, gdy tarcza styka siez aberrianym elementem. Odczeka

aż tarcza osiagnie pelna prędkość przyrozȩciem szlifowania.

Chwycic szlifierke katowa jeder na reka za uchwyt glowny, a druga umiesci na uchwycie dodatkowym.

Zawsze ustawic połozenia oslony w taki sposob, aby w strone uzytkownika skierOWana byla jak najmiejsza czesc odstoniętej sarczy.

Przygotować są wystapienie iskier w momencie zetakniecia tarczy z metalem.

W celu osiagniecia najepszej kontrl nad narzedziem, usuwania materialu oraz minimalnego przyciezenia nalezy podczas szlifowania utrzymac kát ok. 15^ - 30^ między tarcza a powierzchnia roboczna.

Zachować ostrożnosć podczas obrabiania rogow, poniewaź kontakt z przycecinajycymi są powierzchniamiMZe powodować odksakiwanie lub przyrekrecanie szlifierki.

Po zakończeniu szlifowania odczekać na schłodzenia obrabianego elementu. Nie dotykać goracej powierzchni.

7. CIECIE

OSTRZEZENIE! Do cięcia metalu naleź zawsze stosowej potywny ochronna.

Podczas cięcia nie są za lozna uzywać sily, przechylać lub w sprawiać urzadzenia w oscylacje. Docisk

naležy dostosowac do ciętego materiały.

NieMZnazmniejszać prędkosci poprzej dociskanie z boku tarczytnacej.

Wazne znaczenia ma kierunek优惠政策.

Maszyna musi zawsze pracstawć tak, aby tarcza nacimiento z gory. Nie mayna maszyny przysem uwac w odwrotnym kierunku! jest to niebezpiecznę dla uzytkownika.

PORADY DOTYCZACE SZLIFIERKI KATOWEJ

1. Zawsze nalezy zaczynać bez obciązenia w celu uzyskania maksymalnej prędkosci, a nastepnie Rozpoczynać pracie.
2. Nie zmuszać tarczy do szybszej pracy, zmiejejszanie prędkosci poruszania są tarczy oznacza dźuszy czas pracy.
3. Zawsze nalezy pracowac pod katem 15-30 pomiedzy tarcza a aberrianym przyzemiotem. Podczas szlifowania, wieksze katy besteht powodować wrzynanie są krawędzi do aberrianego przyzemiotu, co wplynie na wykończenie powierzchni. Przesuwac szlifierkę kątowa w poprzek oraz w przyód i w tym po powierzchni aberrianego przyzemiotu.
4. Podczas uzywania tarczytnacej nigdy nienalezy zmieniać kata cięcia, gdyż spowoduje to zatrzymanie silnika szilifierki lub uszkodzenie tarczy. W przypadku wykonywania cięcia zgodnia z obrotami tarczy, tarczaMZe sama wyskoczycz rowka.
5. Podczas cięcia bardzo twardego materiały są majlepsze rezultaty przy na osiagnć stosujac tarcze diamentowa.
6. Tarcza diamentowa Rozgrzewa sie znacznie podczas uzycia. Gdy to sie stanie, pijawi sie pelny pierScien iskier wokot wirujucej tarczy. Zatrzyma ciecie i pozwolnic na 2-3 minutowa pracę bez obciązenia w celu obniżenia temperature.
7. Zawsze naleź sie upewniać,czy obrabiany przyzmiet jest odpowiednio zabezpieczony.

KONSERWACJA

Przed dokonywaniem jakichkolwiek regulacji, obstugi technicznej lub

konserwaczji nalezy wyjać wtyczkte zgniazdka.

W naręźdiu nie maźadnych czȩsci, króre wymagalyby serwisowania przyżtykownika. Nigdy nie naleźny uzywać wodyczy sądków czyszczących do czyszczenia narȩźdia z napȩdem elektrycznym. Czyȩcie sąszmatka. Zawsze naleźny przechowyȩć narȩźdie w suchym!"); ustrzymyȩć w czystosci otwory wentylacyjne silnika. Utrzymyȩć w szystkie urzadzenia sterujuce w czystosci. W otworach wentylacyjnych moga pojawiec sie iskry, jest to normalne iNie spowoduje uszkodzenia narȩźdia..

Jesli uszkodzony zostanie przywod zasilajcy, abyuniknac niebezpieczeanstwa powinien zostać wymieniony przyez producenta, przystawciela serwisu lub inną wykwalifikowaną osobe.

ROZWIAZYWANIE PROBLEMOW

Mimo, iz ta szlifierka kątowa jest niedzwykle prosta w obsłudze, w przypadku wystapienia problemów naleź sprawdzić:

1. Jesli szilifierka nie dzia, sprawdzić wtyczke zasilania.
2. W przypadku chybotania lub wibrowania tarczy sprawdzić,czy kolnierz zewétrzny jest dokrecony orazczy tarcza jest prawidłowosadzona na plytce kolnierza.
3. W przypadku jakichkolwiek oznak uszkodzenia tarczy nie uzywać urzadzenia, poniewaz uszkodzona tarcza要去rozpaść;NSEZY jausunać i wymienci na nowa.Rozsaźnie utylizowej zuzyte tarcze.
4. W przypadku pracy z aluminium lub podobnym miękkim stopem, tarcza szybko sie zablokuje i bedzie szlifować nieskutecznie.

OCHRONA SRODOWISKA

Ten produit jest oznaczony symbole dotyczym usuwania zuzytych produktow elektrycznych i elektronicznych. Oznacza

to, ze tego produktu nie mayna wyrzuać do domowych smieci, lecz naleź go zworcie do sieci zbiórki odpadów spelniajacej wymogi Europejskiej Dyrektywy 2002/96/CE. Zostanie wówczas

poddany recyklingowilub rozmontowany w celu agraniczenia niekorzystnego wplywu na srodowisko. Sprzegtlektryczny i elektronicznyMHze byc niebezpieczny dla srodowiska i ludzi, gdyz zawiera szkodliwe substancje.

DEKLARACJA ZGODNOSCI

My,

POSITEC Germany GmbH

Opis Szlifierka katowa WORX

Typ WX700 WX701 WX701.1 WX701.2

WX702 WX702.1 WX702.2 WX707

WX707.1(700-749 - oznaczenia

urzadzenia, reprezentuje Szlifierka katowa)

Funkcja Szlifowanie boczne i obwodowe

Jest zgodny z nastepujacymi dyrektywami;

2006/42/WE

2004/108/WE

2011/65/WE

Normy sa zgodne z:

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-1

EN 60745-2-3

Osoba upoważniona do komplaju pliku technicznego,

Nazwa Russell Nicholson

Adres Positec Power Tools (Europe)

Ltd, PO Box 152,Leeds,LS10 9DS,UK

2014/4/11

Leo Yue

Menedzer jakosci POSITEC

1. TENGELYRÖGZİTŐ GOMB

2. KI-/BEKAPCSOLÓ GOMB

3. REZGÉSGÁTLÓ PÓTKAR

4. VILLÁSKULCS

5. BELSő KARIMA

6. KÜLSő KARIMA

7. ANYA A SZORÍTÓ BEÁLLICTÁSÁHOZ

8. TENGELY

9. VÉDŐLAPROGZÍTŐ KAR

10. KORONGVÉDŐLAP CSISZOLÁSHOZ

11. PORCKORONG*

12. KORONGVÉDŐLAP DARABOLÁSHOZ*

13. INSTALOCK® ESZKOZMENTES KARIMA* (SZÁMÁRA WX701.2 WX702.1 WX707.1)

Zpusob, jakym je nastroj pouzivan, a povaha narushovanych materialu.
