WX702.2 - Vermaler WORX - Gratis gebruiksaanwijzing en handleiding

Merk	Worx
Model	WX702.2
Categorie	Slijpmachine (haakse slijper)
Producttype	Netvoeding haakse slijper
Nominale spanning	220-240 V ~ 50/60 Hz
Nominaal ingangsvermogen	860 W
Nominaal toerental	12.000 tpm
Max. diameter schijf	125 mm
Schijfboorgat	22,2 mm
Schroefdraadas	M14
Machinegewicht	2,0 kg
Dubbele isolatie	Ja (Klasse II)
Geluidsdrukniveau (LpA)	90 dB(A)
Geluidsvermogensniveau (LwA)	101 dB(A)
Trillingen (hoofdhandgreep)	3,7 m/s² (onzekerheid K=1,5 m/s²)
Trillingen (hulphandgreep)	5,8 m/s²
Hoofdfuncties	Slijpen, doorslijpen, borstelen van metaal en steen
Hulphandgreep	Verstelbaar, anti-trilling (afhankelijk van versie)
Bescherming	Verstelbare beschermkap voor slijpen en doorslijpen
Schakelaar	Schuifschakelaar met vergrendeling in aan-stand
Onderhoud en reiniging	Reinigen met een droge doek; houd ventilatieopeningen schoon
Veiligheid	Draag gehoorbescherming, oogbescherming, stofmasker; gebruik beide handen
Onderdelen en repareerbaarheid	Geen door de gebruiker te repareren onderdelen; schijven, flensen en handgreep verkrijgbaar als accessoires
Algemene informatie	Gratis gebruikshandleiding online beschikbaar; veiligheidsvoorschriften naleven

Veelgestelde vragen - WX702.2 WORX

Welke accessoires worden meegeleverd met de Worx WX702.2 haakse slijper?

De haakse slijper wordt geleverd met een metaalslijpschijf, een verstelbare hulphandgreep, een binnen- en buitenflens, een sleutel, en afhankelijk van de versie een gereedschapsloze INSTALOCK-flens en een anti-trillingshandgreep. De beschermkap voor slijpen is inbegrepen.

Hoe vervang ik de schijf op model WX702.2?

Druk op de asblokkeerknop om de as te blokkeren. Gebruik de meegeleverde sleutel om de buitenflens los te draaien. Vervang de schijf, draai vervolgens de flens vast terwijl u de blokkering ingedrukt houdt. Zorg ervoor dat de schijf correct gecentreerd is en dat de binnenflens goed op de asvlakken is geplaatst.

Wat is het vermogen en de snelheid van de Worx WX702.2?

Het nominale ingangsvermogen is 860 W, met een onbelast toerental van 12.000 tpm, wat efficiënt slijpen en doorslijpen van metaal en steen mogelijk maakt.

Welke soorten schijven kan ik met deze haakse slijper gebruiken?

Slijp- en doorslijpschijven met een maximale diameter van 125 mm, een boorgat van 22,2 mm en een M14-schroefdraad. Gebruik alleen door Worx aanbevolen schijven die in goede staat zijn.

Hoe stel ik de beschermkap af?

Open de klemmhendel (9) op de kap. Draai de kap naar de gewenste positie om de gebruiker tegen vonken te beschermen. Sluit de hendel om te vergrendelen. Gebruik voor doorslijpen de specifieke kap die als accessoire wordt meegeleverd.

Wat zijn de essentiële veiligheidsmaatregelen?

Draag altijd gehoorbescherming (geluidsniveau > 80 dB), een veiligheidsbril, een stofmasker en handschoenen. Houd de haakse slijper met beide handen vast, draag het gereedschap nooit terwijl het draait en houd omstanders op afstand. Blokkeer de schijf niet en vermijd terugslag.

Hoe onderhoud ik de haakse slijper WX702.2?

Haal de stekker uit het stopcontact voordat u onderhoud uitvoert. Reinig de ventilatieopeningen met een droge doek. Gebruik geen water of chemicaliën. Controleer regelmatig de staat van de schijf en vervang deze als deze beschadigd is. Interne onderdelen zijn niet door de gebruiker te repareren.

Wat moet ik doen als de haakse slijper abnormaal trilt?

Controleer of de buitenflens goed vastzit en of de schijf correct op de binnenflens is geïnstalleerd. Een beschadigde of slecht uitgebalanceerde schijf kan trillingen veroorzaken. Gebruik nooit een afgebroken of gebarsten schijf.

Kan ik de haakse slijper gebruiken om tegels of steen te zagen?

Ja, met een geschikte schijf (diamantschijf). Gebruik voor steen de beschermkap voor doorslijpen en draag een stofmasker. Let op dat de schijf niet oververhit raakt: als er vonken in een ring verschijnen, laat de schijf dan 2-3 minuten stationair draaien om af te koelen.

Waar vind ik de volledige gebruikshandleiding?

De handleiding is gratis online beschikbaar op notice-facile.com. U kunt deze downloaden in PDF-formaat in meerdere talen, waaronder Nederlands.

GEBRUIKSAANWIJZING WX702.2 WORX

• Niet alle aufgebeidelde of beschreiben toebehoren worden standard meegeleverd.

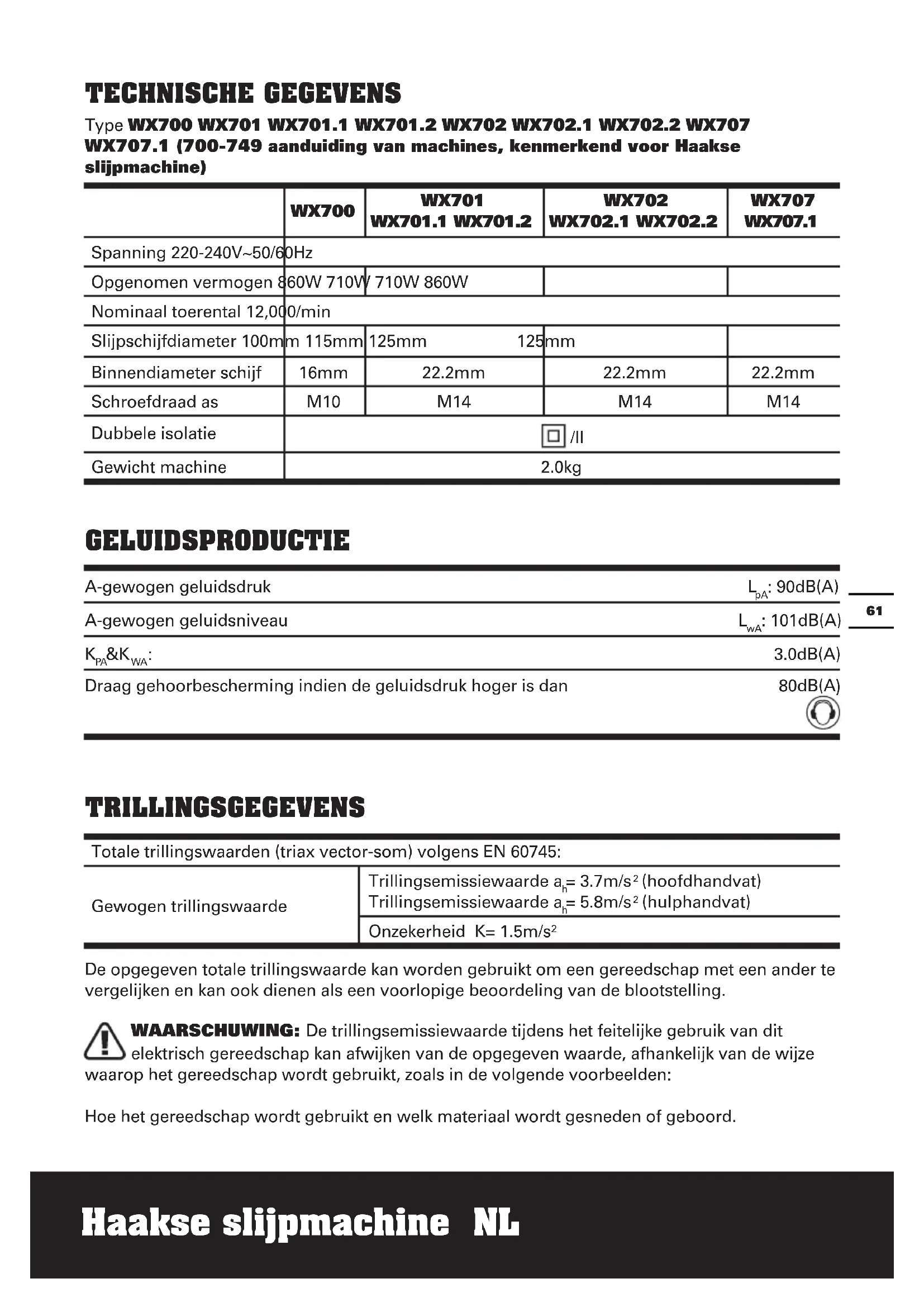

TECHNISCHE GEGEVENS

Type WX700 WX701 WX701.1 WX701.2 WX702 WX702.1 WX702.2 WX707 WX707.1 (700-749 aanduiding van machines, kenmerkend voor Haakse slijpmachine)

	WX700	WX701 WX701.1 WX701.2	WX702 WX702.1 WX702.2	WX707 WX707.1
Spanning 220-240V~50/60Hz
Opgenomen vermogen 8	60W 710W	710W 860W
Nominaal toerental 12,000/min
Slijpschijfdiameter 100mm	115mm	125mm	125mm
Binnendiameter schijf	16mm	22.2mm		22.2mm
Schroefdraad as	M10	M14		M14
Dubbele isolatie	☐ /II
Gewicht machine	2.0kg

GELUIDSPRODUCTIE

A-gewogen geluidsdruk	LpA: 90dB(A)
A-gewogen geluidsniveau	LwA: 101dB(A)
KpA&KwA:	3.0dB(A)
Draag gehoorbescherming indien de geluidsdruk hoger is dan	80dB(A)

TRILLINGSGEGEVENS

Totale trillingswaarden (triax vector-som) volgens EN 60745:
Gewogen trillingswaarde	Trillingsemissiewaarde \( a_h = 3.7m/s^2 \)(hoofdhandvat)Trillingsemissiewaarde \( a_h = 5.8m/s^2 \)(hulphandvat)
	Onzekerheid \( K = 1.5m/s^2 \)

De opgegeven totale trillingswaarde kan worden gebrukt om een gereedschap met een ander te vergelijk den kan ook dienen als een voorlopige beoordeling van de blootstelling.

WAARSCHUWING: De trillingsemissiewaarde tijdens het feitelijke gebruik van dit elektrisch gereedschap kan afwijken van de opgegeven waarde, afhankelijk van de wijze. Oep het gereedschap worden gebruikt, zoals in de volgende voorbeelden:

Hoe het gereedschap worden gezruikt en welt materiaal worden gesneden of geboard.

Of het gereedschap in goede staat verkeerd en correct worden onderhonden.

Gebruik van de juiste toebehoren voor het gereedschap en of deze scherp zich en in goede staat verkeren.

De stevigkeit van de grip op de handgrepen en het eventuele gebruik van antivirusatie-accessoires.

En of het gereedschap worden gezebruikt waarvoor het ontworpen is en in overeenstemming met deze instructies.

Dit gereedschap kan een trillingssyndroom in de handen en Armen veroorzaken als het Niet op de juiste wijze gezende gehanteerd worden.

WAARSCHUWING: Voor de nauwkeurigheid要去 bij een schatting van het

blootstellingsniveau in de feitelijke gebruiksomstandigheden rekening worden gehonden

met alle delen van de bedrijfscyclus, zoals het moment waarop het gereedschap worden

uitgeschakeld en terwijl het gereedschap in werkig is zonder daadwerkelijk gebruikt te worden.

Dit kan het bloatstellingsniveau over de totale werkperiode aanzienlijk verminderen.

Help de bloatstelling aan trillingen te minimisieren.

Onderhoud het gereedschap in overeenstemming met deze instructies en houd het goed gesmeerd (indien van toepassing).

Schaf antivirusibratie-accessoires aan wanner u het gereedschap geregeld gebruikt.

Vermijd het gebruik van gereedschap bij temperaturen van 10^ of minder.

Plan de werkzaamheden zodate taken met veel trillingen over een aantalragen verspreid worden.

TOEBEHOREN

Stelsleutel1

Metaalslijpschijf

Extra handgreep 1

Trillingsvrij handgreep(WX707 WX707.1)(Zie A) 1

Gereedschapvrije INSTALOCK-flens (WX701.2 WX702.1 WX707.1) 1

Wij adviseren u alle accessoires te kopen in de winkel waar u het gereedschap heeft aangekocht. Gebruik producten van goede kwaliteit met een bekende merknaam. Kies het type dat geschikt is voor het werk dat u van plan bent uit te voeren. Kijk op de verpakking van accessoires voor meer informatie. Ook het winkelpersoneel kan u helpen en adviseren.

VEILIGHEIDSINSTRUCTIES VOOR ALLE BEWERKINGEN

DEZE VEILIGHEIDSWAARSCHUWINGEN GELDEN VOOR SLIJP-, SCHUUR- EN SNIJBEWERKINGEN:

1. Deze machine is bedoeld om gebrukt te worden als slijpmachine, of zaag. Lees alle veiligheidswaarschuwingen, instructies, ilustraties en specificaties die met deze machine geleverd zich. Worden de instructies hieronder Niet opgevolgd, dank an dat resulteren in elektrische schok, brand en of ernstig letsel.
2. Bewerkingen zoals slijpen, staalborstelen, polijsten en afkorten worden met deze machine nicht aanbevolen. Bewerkingen waarvoor de machine Niet bedoeld is, können gevaarlijkঃ en persoonlijk letsel veroorzaken
3. Gebruik geen accessoires die nicht spezial ontworpen en aanbevolen zich door de fabrikant van de machine. Het feit dat een accessoire op de machine past, betekent nicht dat de veilige werkung gegarandeerd is.
4. De nominale snelheid van een accessoire要去 minstens zo groot zich als de maximale snelheid van de machine. Accessoires die op een te hoge snelheid worden gebruikt, können uit elkaar vliegen.,
5. De buitendiameter en de dikte van een accessoire moeten binnen de capaciteit van de machine passen. Accessoires van de verkeerde grootte{kunnen Niet goed beschermd en bediend worden.
6. Inzetgereedschappen met schroefdraadinzetstuk要去en nauwkeurig op de schroefdraad van de uitgaande as passen. De gatdiameter van met een flens gemonteerde inzetgereedschappen要去 passen bij de opnamediameter van de flens. Inzetgereedschappen die Niet nauwkeurig op het elektrische gereedschap bevestigd worden, draaien ongelijkmatig, trillen sterk en+kunnen tot

verlies van de controle leiden.

1. Gebruik geen beschadigde accessoires. Controller de accessories voor gebruik: schuurschijven op spaanders en barsten, scheuren en bovenmatige slijtage. Mocht de machine of een accessoire valen, inspecteer hem dan op schade of gebruik een/Neweaccessoire. Zorg er na inspectie en montage van een accessoire voor dat u en omstanders uit het vlak van het draaiende accessoire staan en laat de machine een minuut op maximale onbelaste snugheid draaien. Een beschadigd accessories zal meestal tijdens een dergelijkte test uit elkaar breken.
2. Draag persoonlijke beschermingsmiddelen. Afhankelijk van de werkzaamheden draagt u hoofdbescherming of een veiligheidsbril. Draag zonodig een stofmasker, gehoorbescherming, handschoenen en een schort waarmee afgeslepen materiaal en delen van het werkstuk mee kuren worden opgevangen. De oogbescherming moet geschikt+zijn om rondvliegende deeltjes op te vangen die bij de werkzaamheden ontstaan. Het stofmasker moet geschikt+zijn om deeltjesuit de lucht te filteren. Langdurige blootstelling aan lawaai kan tot gehoorschade leiden.
3. Houd omstanders op een veilige afstand van het werkgebied. Ledereen die zich in het werkgebied bevindt要去persoonlijke beschermingsmiddelen dragen. Brokstukken van het werkstuk en een gebroken accessoire kuren wegvliegen en letselveroorzaken, ook buiten de onmiddelijkke omgeving van de werkzaamheden.
4. Houd de machine alleen vast bij de geisoleerde handgrepen, waneer uw werkzaamheden tot gevolg kunnen hebben dat het accessoire in contact komt met b\verborgen bedrading of het eigen netsnoer.

Komt het accessoire in contact met een spanningvoerende draad, dank om den metalen delen van de machine onder spanning staan, wat dodelijk kan zijn voor de gebruiker.

1. Houd het netsnooruit de buurt van het draaiende accessoire.Verliest u de macht over de machine, dan kan het snoer worden doorgesneden en bovendien kan uw hand of arm in het draaiende accessoire worden getrokken.
2. Leg de machine nooit neer als het accessoire nog in beweging is. Het draaiende accessoire kan gegen de oppervlakte komen waardoor u de macht over de machine verliest.
3. Laat de machine nicht draaien terwijl u hem opzij draagt. Door onbedoeld contact met het draaiende accessoire kan uw kleding worden gegren, waardoor de machine in aanraking met uw lichaam komt.
4. Maak de ventilatieopengingen van de machine geregeld schoon. De ventilator van de motor brengt stof binnen de behuizing en door ophoping van metalen deeltjes kan ere en elektrisch gevaar ontstaan
5. Gebruik de machine nicht bij ontbrandbare materialen. Ze zouden door vonden in brand kuren raken.
6. Gebruik geen accessoires die een vloeijaar koelmiddel nodig hebben. Het gebruik van water of andere vloeibare koelmiddelen kan elektricutie of elektrische schokken tot gevolg hebben
7. Houd het handvat vast als u werkkt. Gebruik.altijd de hulphandvatten die met de machine geleverd zich. Als u de machine nicht beheerst kan dat in persoonlijk letsel resulteren.

VERDERE VEILIGHEIDSINSTRUCTIES VOOR ALLE BEWERKINGEN TERUGSLAG EN DAARMEE VERWANTE WAARSCHUWINGEN

Terugslag is een plotselinge reactie van een draaiend wie of ander accessoire als het plotseling bekneld raakt. Het accessoire blijdt daardoor ineens stilstaan waardoor de machine onbeheerst gedwongen worden

in een richting die tegengesteld is aan de draairichting van het accessoire. Bijvoorbeeld, als een slijpwiel in het werkstuk blijft klemzitten, dan za de rand van het wiei zich in de oppervlakte van het materiaal graven waarna het wiei maar buiten schiet. Het wiei kan in de richting van de gebruiker schieten of in de andere richting, afhankelijk van de bewegingsrichting van het wiei op het moment dat het vast bleef zitten. Eenschuurwiel kan onder die omstandigheden ook breken. Terugslag is het gevolg van verkeerd gebruik van een machine en/of onjuiste bedrijfsprocedures en -omstandigheden. Met de juiste maatregelen kan het vermeden worden, zoals hieronder is beschven.

1. Houd de machine stevig vast en zorg ervoor dat lichaam en Armen in een zodanige positie staan dat u de terugslagkrachten kurz weerstaan. Maak steeds gebruik van het hulphandvat, als het aanwezig is, zodate uijdens het opstarten maximale behearsing hebt over terugslag en koppelreacties.
   De gebruiker kan koppelreacties en terugslagkrachten beheersen met de juiste voorzorgsmaatregelen.
2. Houd uw hand nooit bij het draaiende accessoire. Het accessoire kan over uw hand terugslaan.
3. Houd uw lichaam Niet op een plaats waar de machine komt als er terugslag opttreedt. Bij terugslag schiet de machine in een richting die tegengesteld is aan de beweging van het wie1, op het moment dat het wie1 vastklemt.
4. Wees voorzichtig bij het werkken langs hoeken, scherpe randen e.d. zodate vermeden worden dat de machine terugstuiert en het accessoire blijft vastzitten. Hoeken, scherpe randen en stuiteren+knen het draaiende accessoire vastgrijpen waardoor u de macht over de machine verliest of er terugslag opttreedt.
5. Monteer geen kettingzaag, houtsnijmes of zaagblad met tanden. Dergelijke gereedschappen geben vaak terugslag en het gevaar dat u de macht over de machine verliest.

EXTRA VEILIGHEIDSINSTRUCTIES VOOR SLIJPEN EN AFKORTEN VEILIGHEIDSWAARSCHUWINGEN BETREFFENDE SLIJP- EN SCHUURBEWERKINGEN:

1. Gebruik alleen een wieltype dat is aanbevolen voor de machine en de specifieke beschermkap die voor dat viel bedoeld is. Wienen die nicht geschikt zijn voor de machine kuren Niet goed beschermd worden en zich onveilig.
2. Gebogen slijpschijven要去en zodanig gemonteerd worden dat hun slijpoppervlak Niet boven de rand van de beschemkap uit steekt. Een onjuist gemonteerde slijpschijf die over de rand van de slijpschijfuitsteekt, kan onvoldoende afgeschermd worden.
3. De kap要去 stevig aan de machine bevestigd zichen en gespositioneer zichen voor maximale verilgheid, zodate een minimale oppervlakte van het wie1 in de richting van de gebruiker is blootgesteld. De kap beschermt de gebruiker gegen brokstukken van het wie1 en onbedoeld aanraken van het wie1.
4. Wielen mogen alleen worden gebruikt voor aanbevolen toepassingen. Probeer bijvoorbeeld Niet te slijpen met de kant van een snijwiel. Eenschurend snijwiel is bedoeld voor het slijpen van de oppervlakte - door kracht op de zijkant uit te oefenen zou het wielen uit elkaar+kunnen liegen.
5. Gebruik steeds onbeschadigde wielflenzen die de juiste grotte en vom haben voor het gebrukke wie! De juiste wielflenzen ondersteunen het wie en verminderen de kans dat het wie breekt. Flenzen voor snijwielen zijn anders dan flenzen voor slijpwieten.
6. Gebruik geen afgeslepen wielen van een machine die werkt met een groter vermogen. Een wil dat geschikt is voor een groter vermogen, is nicht geschikt voor de hogere slelheid van een Kleinere machine en zou kannen breken.

EXTRA VEILIGHEIDSINSTRUCTIES VOOR
AFKORTEN
ANDERE

VEILIGHEIDSWAARSCHUWINGEN VOORSCHURENDE SNIJBWERKINGEN:

1. Laat het snijwiel Niet "vastlopen" en gebruik geen overmatige druk. Probeer Niet extra diep te snijden. Door overbelasting van het wiel vergroot u de kans dat het wiel verbuigt of in de snede blijt vastzitten, waardoor het wiel terugslaat of breekt.
2. Zorg ervoor dat uw lichaam zich Niet in de lijn van het draaiende wieI bevindt en Niet erachter.Beweegt het wieI, op het moment van gebruik, van uw lichaam af, dan zullen de machine en het wieI door een eventuele terugslag in uwrichting komen.
3. Blijft het wiel vastzetten of moeten de werkzaamheden onderbroken worden, schakel de machine danuit en houd hem stil tot het wiel volledig tot stilstand is gekomen. Probeer het snijwiel Niet uit de snedete verwijderen terwijl het wiel in beweging is, want er kan terugslag optreden. Onderzoek deoorzaak van het vastzittende wiel en neem maatregelen om het probleem te verhelpen.
4. Herstart de machine nicht in het werkstuk. Laat het wieit tot volle能力和komen en breng het weer terug in de snede. Het wiei kan vastklemmen, weglopen en terugslaan als de machine wordt gestart met het wiei in het werkstuk,
5. Ondersteun panelen en groote werkstukken om het gevaar van vastklemmen en terugslag te vermijden. Een groot werkstuk kan onder eigengewicht doorzakken. Ondersteun het werkstuk in de buurt van de snijlijn en aan de rand van het werkstuk, aan weerszijden van het wie1.
6. Wees extra voorzichtig bij het maken van een "zaksnede" tussen bestaande muren of in een ander blind gebied. Het uitstekende wilien kan in contact komen met gas- en waterbuizen, met elektrische bedrading of andere voorwerpen waardoor er terugslag ontstaat.

SYMBOLEN BEDIENINGSINSTRUCTIES

Lees de gebruikershandleiding om het risico op letsels te beperken.

OPMERKING: Lees het instructieboekje aandachtig voor gebruik van het dschap.

Veiligheidsklasse

BEOOGD GEBRUIK

De machine is bestemd voor het doorslijpen, afbramen en borstelen van metaal en steen zonder gebruik van water. Voor het doorslijpen van steen is een geleideslede voorgeschreven.

Waarschuwing

Voor het dooreljpen van metaal moet een speciale beschermkap voor dooreljpen (toebehoren) worden gezruikt.

Draag een veiligheidsbril

U heeft de keuze uit twee standen voor de veiligste en meest comfortabile bediening van de slijpmachine. e handgreep schroeft u met de klok mee in een van de gaten in de behuizing van de slijpmachine.

Draag een stofmasker

Trillingsvrij handgreep (WX707 WX707.1)

Dit product is gemarkeerd met een symbool dat betrekking heeft op de afvoer van elektrisch en elektronisch afval. Dit betekent dat dit product Niet mag worden afgevoerd met het huishoudelijk afval, maar dat het要去 worden ingeleverd bij een inzamelpunt overeenkomstig de Europese richtlijn 2002/96/EG. Het za dan worden gerecycleerd of gedemonteerd om de invloed op het milieu te verkleinen. Elektrisch en elektronisch apparatuur kan een gevaar vormen voor het milieu en voor de menselijk gezondheid, waar deze gevaarlijke stoffen kan bevatten.

Dankzij de trillingsvrij handgreepkest u met weinig trillingen en daardoor aangenamer en veiliger werken.

2. AANPASSEN VAN DE BESCHERMKAP (Zie B)

Trek algtd voor werkzaamheden aan de machine de stekker uit het stopcontact. Voor werkzaamheden met afbraam- of doorslijpschijven要去 deschemkap gemonteerd+zijn.

Wielkap voor het slijpen

De codeernok op de beschermkap (10) zorgt ervoor dat alleen een bij dit type machine passende beschermkap gemonteerd kan worden.

Plaats de beschermkap 6 met de codeernok in de codeergroef op de ashals aan de voorzijde van de machine en draai de beschermkap in de gewenste stand (werkstand).

Sluit de spanhendel (9) voor het vastklemmen van de beschermkap (10).

De gesloten zichde van de beschermkap (10)要去 algid aan de bediener wijzen. OPMERKING: Met geopende klemhendel

(9) kunt u de moer voor de instelling van de klem (7) instellen om te verzekeren dat de kap

stevig vastgeklemd is nadat de klemhendel (9) uiteindelijk gesloten worden.

Beschermkap voor doorsijpen

WAARSCHUWING! Gebruik voor

het doorslijpen van metaal.altijd de

beschemkap voor doorslijpen (12).

De welkap voor het snijden (12) worden op bezelfde manier gemonteerd als de welkap voor het slijpen (10).

3. ASSTOPVERGRENDELING

Druk deze alleen in wanner u een schijf verwisselt.

Nooit indrukken wonneer de schijf draait!

4. DE SCHIJVEN MONTEREN (Zie C1, C2, C3)

Schuif de binnenste flens op de as. Zorg ervoor dat hij zich op de vlakke kanten van de as bevindt (Zie C1).

Schuif de schijf op de as, gegen de binnenste flens. Zorg ervoor dat hij correct geplaatst is. Schuif de buitenste flens met de draad op de as en let erop dat hij in de juiste positie staat, afhankelijk van de schijf. Voor een slijpschijf worden de flens gemonteerd met de verhoogde kant gegen de schijf en voor een snijschijf komt de verhoogde kant Niet gegen de schijf(Zie C2). Druk de knop voor de asblokkade in en draai de as met de hand rond tot hij vastklikt. Houd de knop ingedrukt en zet de buitenste flens met de meegeleverde moersleutel vast. (Zie C3).

GEREEDSCHAPSLOZE FLENS VOOR GEMAKKELIJKE EN SNELLE SCHIJFWISSELLING (WX701.2 WX702.1 WX707.1)

Druk op de asblokkearknop om de uitgaande as vast te zetten. Om de gereedschapvrije INSTALOCK flens vast te draaien, draait u de slijpschijf krachtig met de wijzers van de klok mee.

Een op de juiste manier bevestigde en onbeschadigde gereedschapvrije INSTALOCK flens kunt u losdraaien door de kartelring gegen de wijzers van de klok in met de hand los te draaien.

Draai een vastzittende gereedschapvrije INSTALOCKflens nooit met een tang los,
haar gebruik de pensleutel.

5. DE AAN/UIT-SCHAKELAAR (Zie D)

Om de machine te starten, drukt u de aan/uitschakelaar (2) maar voren.

Omde aan/uit-schakelaar (2) vast te zetten, drukt u de aan/uit-schakelaar (2) aan de voorkant maar onder tot hij vastklikt.

Om de machine uit te schakelen,That u de aan/uit-schakelaar (2) los. Is hij vastgezet,druk dan even op de achterkant van de aan/uitschakelaar (2) en maak hem vrij.

6. DE SLIJPMACHINE GEBRUIKEN (Zie E)

ATTENTIE: Schakel de slijpmachine Niet aan verwijl de schijf contact maakt met het werkstuk. Laat de schijf topsnelheid bereiken voor u begint met slijpen.

Houd uw haakse slijpmachine met een hand vast bij het hoofdhandvat en houd met een hand het hulphandvat stevig vast.

Stel de beschermkap algijd zo in, dat zoveel möglichk van de blootliggende schijf van u af staat. Bereid u voor op een stroom vonden als de schijf het metaal aanraakt.

Houd een hoek van ongeveer 15^ - 30^ bij slijpen, in stand tussen de schijf en het werkoppervlak, voor de Beste controle en materiaalverwijdering en minimale overbelasting.

Wees voorzichtig als u met hoeken werk, contact met het snijdende oppervlak kan de slijpmachine doen verspringen of verdraaien. Laat het werkstuk afkoelen als het slijpen is voltooid. Raak het hare oppervlak Niet aan.

7. DOORSLIJPEN

WAARSCHUWING! Gebruik voor

het doorslijpen van metaal.altijd de

beschemkap voor doorsijpen.

Niet duwen, machine nicht schuin houden en Niet Oscilleren tijdens het doorslijpen. Werk met een matige, aan het te bewerken material aangepaste voorwaartse beweging.

Rem uitlopende doorslijpschijven Niet af door er aan de zijkant gegen te duwen.

Belangrijk is de richting van de doorslijpwerkzaamheden.

De machine moet.altijd tegenlopend werken.

Beweeg de machine waarom Niet in de andererichting. Anders bestaat het gevaar dat de machine ongecontroleerd uit de snede worden geduwd.

AANWIJZINGEN VOOR HET GEBRUIK VAN DE HAAKSE SLIJPMACHINE

1. Begin.altijd onbelast totdat de maximale snelheid is bereikt en begin dan pas met werken.
2. Forceer de schijf Niet om sneller te wilten werken, het verminderen van de bewegingssnelheid van de schijf leidt tot langere werklijk.
3. Houd.altijd een hoek van 15-30 graden tussen de schijf en het werkobject. Grotere hoeken veroorzaken groeven in het werkobject en tasten de afwerking van het oppervlak aan.Beweeg de slijpmachine overdwars of heen en weer over het werkobject.
4. Verander bij het gebruik van een doorslijpschijf nooit de slijphoek, hierdoor kan de schijf namelijk stoppen of breken, of de motor afslaan. Slijp bij het doorslijpen alleen gegen de lijprichting van de schijf in, anders kan de schijf zich uit de groef duwen. Bij het doorslijpen van zeer hard materiaal, verkrijgt u het Beste resultaat met een diamantschijf.
5. Bij het gebruik van een diamantschijf worden deze heel heet.
6. U zult dan een vonkenring zich rondon de draaiende schijf. Stop dan met snijden en LAST de snijmachine gedurende 2-3 minutes afkoelen door deze onbelast te latent draaien.
7. Zorg er.altijd voor dat het werkobject goed vastzit met behulp van klemmen of anderszins zodateuze Niet kan bewegen.

ONDERHOUD

Trek de voedingskabel uit de aansluiting voordat u eventuele aanpassingen, reparaties of onderhoud uitvoert.

Dit gereedschap bevat geen onderdelen die door de gebruiker dienen te worden onderhonden. Gebruik nooit water of chemische reinigingsmiddelen voor het schoonmaken van uw elektrische gereedschap. Veeg schoon met een droge doek. Bewaar uw

elektrische gereedschap altijd op een droge plaats. Houd de ventilatieopengingen van de motor schoon. Houd alle bedieningselementen vrij van stof. Af en toe ziet u vonken in de ventilatiegleuven. Dit is normal en za uw gereedschap nicht beschadigen.

Is de voedingskabel beschadigd, dan要去 hij, om risico te voorkomen, worden verrangen door de fabrikant, zijn vertegenwoordiger of een ander bevoegt persoon.

PROBLEM OPLOSSEN

De haakse slijpmachine is gemakkelijk te bedieren. Mochten er problemen zijn, controller dan het volgende:

1. Draait de slijpmachine nicht, controlleren dan de voeding op het stopcontact.
2. Trilt of zwabbert het slijpwiel, controlleren dan of de buitenste flens goed vastzit en dat het wiei zich goed op de flensplaat bevindt.
3. Toont het wiel enig teken van beschadiging, gebruik het dan Niet. Het beschadigde wiel kan uit elkaar vallen. Verwijder het en gebruik een/Neww wie1. Gooi een oud slijpwiel verstandig weg.
4. Werkt u met aluminium of een dergelijkke zachte legering, dan za het wiei spoedigverstopt raken zodate het nicht meer efectiefkan slijpen.

BESCHERMING VAN HET MILIEU

Dit product is gemarkeerd met een symbool dat betrekking heeft op de afvoer van elektrisch en elektronisch. Dit betekent dat dit product nicht mag den afgevoerd met het huishoudelijk maar dat het moet worden ingeleverd en inzamelpunt overeenkomstig de oeese richtlijn 2002/96/EG. Het zar dan een gerecycleerd of gedemonteerd om de bed op het milieu te verkleinen. Elektrisch elektronisch apparatuur kan een gevaar een voor het milieu en voor de menselijkheid, waar deze gevaarlijke stoffen bevatten.

CONFORMITEITVERKLARING

Wij,

POSITEC Germany GmbH

Verklaren dat het product

Beschrijving WORX Haakse slijpmachine

WX707.1 (700-749 aanduiding van machines, kenmerkend voor Haakse slijpmachine)

Functie Slijpen langs de rand en

zijwaarts

Voldoet aan de volgende richtlijnen,

2006/42/EG

2004/108/EG

2011/65/EU

Normen voldoen aan,

EN 55014-1

EN 55014-2

EN 61000-3-2

EN 61000-3-3

EN 60745-1

EN 60745-2-3

De loro die bevoegd is om het technische

bestand te compileren,

Naam Russell Nicholson

Adres Positec Power Tools (Europe) Ltd,

POSITEC Kwaliteitsmanager
