NÁVOD NA OBSLUHU WX702.2 WORX

Nameraný akustický tlak L

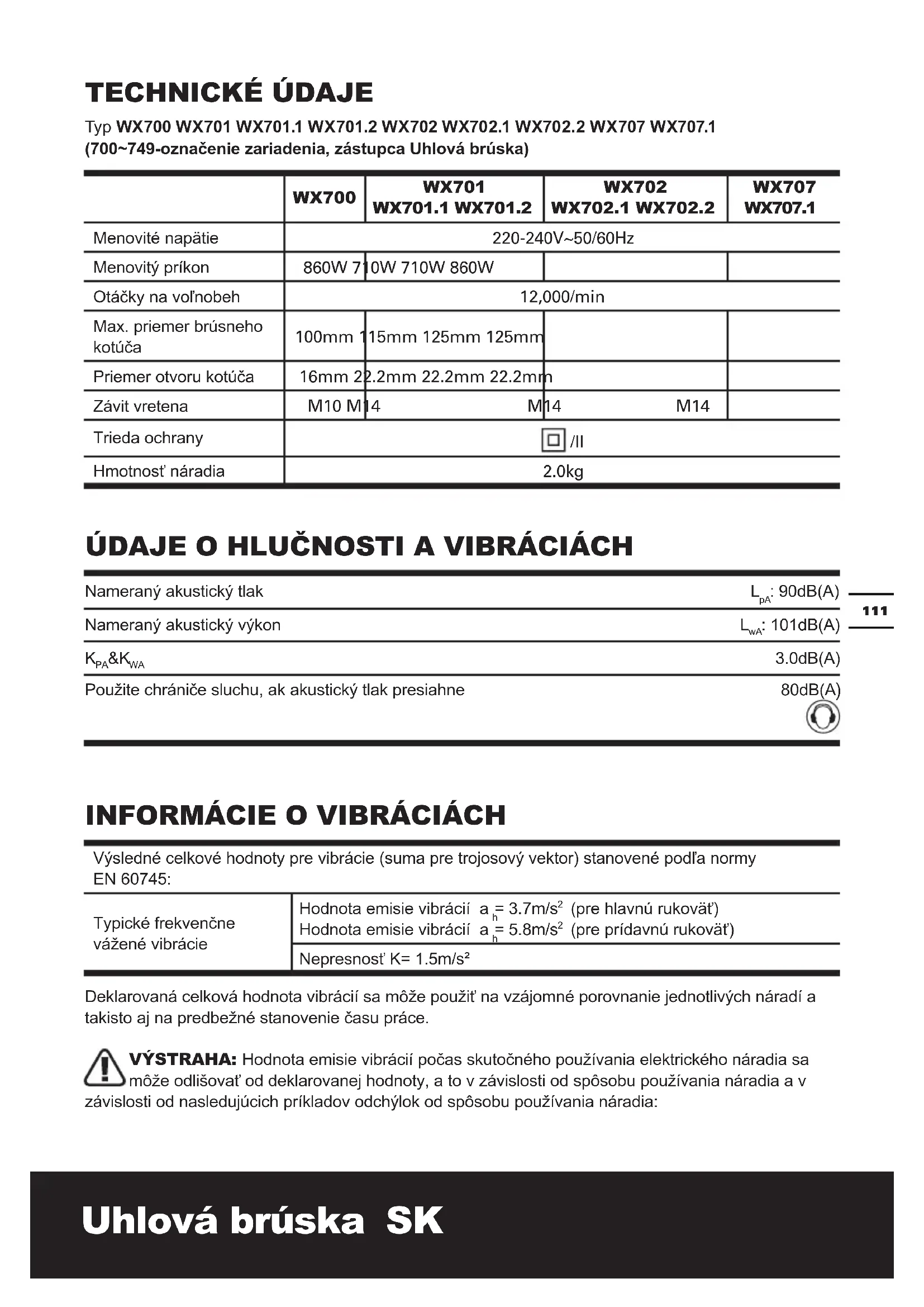

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa normy EN 60745: Typické frekvenčne vážené vibrácie Hodnota emisie vibrácií a

(pre hlavnú rukoväť) Hodnota emisie vibrácií a

(pre prídavnú rukoväť) Nepresnosť K= 1.5m/s² Deklarovaná celková hodnota vibrácií sa môže použiť na vzájomné porovnanie jednotlivých náradí a takisto aj na predbežné stanovenie času práce. Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej hodnoty, a to v závislosti od spôsobu používania náradia a v závislosti od nasledujúcich príkladov odchýlok od spôsobu používania náradia:112 Uhlová brúska SK Akým spôsobom sa náradie používa a aké materiály budú rezané. Náradie je v dobrom stave a je dobre udržiavané. Používanie správneho príslušenstva v spojení s náradím a zabezpečenie jeho ostrosti a dobrého stavu. Tesnosť zovretia rukovätí a používanie doplnkov proti vibráciám. Používanie náradia na účel určený podľa konštrukcie a v súlade s pokynmi. Toto náradie môže vyvolávať syndróm trasenia rúk a ramien, pokiaľ jeho používanie nie je správnym spôsobom riadené. VÝSTRAHA: Kvôli presnosti by mal odhad úrovne expozície v skutočných podmienkach používania obsahovať taktiež taktiež obsahovať všetky súčasti prevádzkového cyklu, ako sú časy, keď je náradie vypnuté a počas ktorých beží na voľnobehu, a to okrem skutočného vykonávania práce. Tým môže dôjsť k značnému zníženiu úrovne expozície počas celkového prevádzkového času. Pomôžte minimalizovať riziko expozície účinkom vibrácií. Náradie udržiavajte v súlade s týmto návodom a udržiavajte ho dobre namazané (ak je to potrebné). Ak sa náradie používa často, investujte do príslušenstva zabraňujúceho vibráciám. Vyhnite sa používaniu náradia pri teplote 10°C a menej. Prácu si naplánujte tak, aby ste akékoľvek používanie náradia pri vysokých vibráciách rozdelili do niekoľko dní. PRíSLUŠENSTVO plochý kľúč 1 kovový brúsny kotúč 1 Pomocná rukoväť 1 Prídavná antivibračná rukoväť (WX707 WX707.1)(Pozri A) 1 Príruba na upnutie pílového kotúča bez použitia nástrojov (WX701.2 WX702.1 WX707.1) 1 Odporúčame príslušenstvo kúpiť v rovnakom obchode ako samotné náradie. Používajte kvalitné značkové príslušenstvo. Typ príslušenstva zvoľte podľa typu vykonávanej práce. Podrobnejšie informácie sú pribalené k jednotlivému príslušenstvu. Odborní predavači vám pomôžu a poradia.113 Uhlová brúska SK BEZPEČNOSTNé

1. Toto náradie je určené na fungovanie

ako brúska. Prečítajte si všetky výstrahy, pokyny, prezrite si obrázky a technické parametre poskytované s touto brúskou. Neschopnosť dodržiavať varovania a pokyny môže viesť k elektrickému šoku, vypuknutiu požiaru a/alebo k vážnym zraneniam.

2. Pomocou tohto elektrického náradia vám

neodporúčame vykonávať činnosti, ako je brúsenie, brúsenie drôtenou kefou ani leštenie. Činnosti, pre ktoré nebolo elektrické náradie navrhnuté, môžu byť rizikové a dôsledkom môže byť osobné poranenie.

3. Používajte iba výrobcom konštruované

a odporúčané príslušenstvo. Skutočnosť, že sa príslušenstvo dá namontovať na vašu brúsku, neznamená, že bude aj bezpečne fungovať.

4. Príslušenstvo musí byť stavané najmenej

pre menovité otáčky vyznačené na brúske, príslušenstvo používané pri vyšších ako týchto menovitých otáčkach sa môže rozletieť na kusy.

5. Vonkajší priemer a hrúbka príslušenstva

(brúsneho kotúča) musia vyhovovať parametrom brúsky. Brúsne kotúče nesprávnej veľkosti nemožno primerane chrániť ani ovládať.

6. Pracovné nástroje, ktoré sú vybavené

vložkou so závitom, musia presne pasovať na závit brúsneho vretena. Pri takých pracovných nástrojoch, ktoré sa montujú pomocou príruby, treba priemer otvoru pracovného nástroja prispôsobiť upínaciemu priemeru príruby. Pracovné nástroje, ktoré nie sú presne upevnené do upínacieho mechanizmu ručného elektrického náradia, sa otáčajú nerovnomerne a intenzívne vibrujú, čo môže mať za následok stratu kontroly nad ručným elektrickým náradím.

7. Poškodené príslušenstvo nepoužívajte.

Pred použitím každú časť, ako sú brúsne kotúče a podložné doštičky, prezrite, či nemajú praskliny alebo vyštrbené okraje, nie sú opotrebované. Pri drôtených kefách kontrolujte zlomené alebo vypadnuté drôty. Ak vám brúska spadne na zem, overte vzniknuté poškodenie a prípadne namontujte nepoškodené príslušenstvo. Po tom, čo ste prezreli a namontovali príslušenstvo, vzdiaľte sa spolu s ostatnými prítomnými osobami mimo roviny otáčania príslušenstva a nechajte brúsku bežať asi minútu bez záťaže. Poškodené príslušenstvo sa obvykle v priebehu tohto testu rozpadne na kusy.

8. Používajte osobné ochranné prostriedky.

Podľa druhu práce použite tvárový štít, ochranné alebo bezpečnostné okuliare. Podľa potreby použite protiprachovú masku, chrániče sluchu, rukavice a pracovnú zásteru, ktorá je schopná zastaviť malé abrazívne predmety, alebo kusy brúseného materiálu. Ochrana zraku musí byť schopná zachytiť odletujúce malé kúsky vznikajúce pri rôznych prácach. Protiprachová maska alebo respirátor musia byť schopné odltrovať častice vzniknuté počas práce. Dlhšia expozícia silnému hluku môže poškodiť sluch.

9. Nedovoľte tretím osobám prístup na

pracovisko. Každá osoba na pracovisku musí používať osobné ochranné prostriedky. Kusy materiálu alebo pracovného nástroja môže odletovať a spôsobiť zranenie aj vo väčších vzdialenostiach od samotného miesta brúsenia.

11. Napájacia šnúra sa nesmie dostať do

blízkosti otáčajúcich sa častí. Ak nad náradím stratíte kontrolu, napájacia šnúra sa môže narezať, zachytiť a vtiahnuť vaše ruky k otáčajúcim sa častiam náradia.

12. Náradie neodkladajte, kým sa motor

otáča. Otáčajúci sa pracovný nástroj sa114

môže zarezať do povrchu a vytrhnúť náradie spod vašej kontroly.

13. Náradie pri prenášaní opreté o bok nesmie

byť zapnuté. Náhodný kontakt s otáčajúcim sa pracovným nástrojom môže spôsobiť zachytenie odevu a pritiahnutie náradia k telu.

14. Pravidelne čistite vetracie otvory motora.

Vetrák motora nasáva dovnútra krytu brúsky prach a prílišné nahromadenie práškového kovu môže spôsobiť skrat.

15. Brúsku nepoužívajte v blízkosti horľavých

materiálov. Odletujúce iskry môžu spôsobiť jeho vznietenie.

16. Nepoužívajte príslušenstvo, ktorési

vyžaduje chladenie kvapalinami. Použitie vody alebo iného kvapalného chladiva môže viesť k úrazu elektrickým prúdom alebo šoku.

17. Svoje náradie počas práce držte za

rukoväť. Používajte prídavné rukoväte rukoväti spolu s náradím. Strata kontroly môže viesť k úrazu.

Vymrštenie náradia je náhla reakcia na zovretý alebo zachytený brúsny kotúč, podložnú doštičku, kefku alebo iné príslušenstvo. Priškripnutie alebo zovretie brúsneho kotúča spôsobí jeho náhle zastavenie, v dôsledku čoho vznikajú sily, ktoré sa náradie v bode zovretia snažia odhodiť opačným smerom ako smer otáčania. Ak je napríklad brúsny kotúč zachytený alebo priškripnutý opracovávaným kusom materiálu, okraj kotúča vnikajúci do miesta priškripnutia sa môže zasaknúť do materiálu a spôsobiť, že kotúč vylezie alebo je vyhodený von. Kotúč môže poskočiť dopredu alebo preč od pracovníka, v závislosti od pohybu kotúča v mieste jeho zastavenia. Brúsny kotúč sa môže za týchto podmienok rozletieť na kusy. Vyhodenie kotúča z drážky je výsledkom nesprávneho používania náradia a/alebo neprávneho postupu rezania či podmienok rezania a dá sa mu zabrániť, ak sa dodržia nižšie uvedené pokyny.

1. Náradie pevne držte a stojte tak, aby vaše

ramená a telo umožňovali vzdorovať vymršteniu náradia. Vždy používajte prídavnú rukoväť, ak je k dispozícii, získate tým maximálnu kontrolu nad snahou náradia vytrhnúť sa z rúk, alebo silám pri zapnutí náradia. Pracovník je schopný zvládnuť sily krútiaceho momentu uvoľnené pri priškripnutí kotúča alebo spustení náradia.

2. Ruky nikdy nedávajte do blízkosti

rotujúcich častí náradia. Príslušenstvo môže byť vymrštené cez vaše ruky.

3. Postavte sa tak, aby ste nestáli v smere,

v ktorom bude náradie potenciálne vymrštené, Smer vymrštenia náradia je opačný ako smer otáčania kotúča v momente zastavenia.

4. Buďte mimoriadne opatrní pri práci v

rohoch, pri ostrých okrajoch a pod. tak, aby pracovný nástroj nenarazil ani nebol zachytený. Rohy, ostré uhly a poskakovanie nástroja zvyšujú riziko zastavenia nástroja a následnú stratu kontroly nad náradím.

5. Nenasadzujte pílový rezbársky list ani

ozubený pílový list. Takéto čepele vytvárajú časté spätné nárazy a stratu ovládania.

1. Vždy používajte ochranný kryt navrhnutý

pre typ kotúča, ktorý používate. Kryt musí byť s náradím pevne spojený a umiestnený pre maximálnu bezpečnosť tak, aby voči pracovníkovi bola obnažená čo najmenšia časť kotúča. Ochranný kryt pomáha chrániť osoby pred kusmi prasknutého kotúča a náhodným kontaktom s kotúčom.

2. Lomené brúsne kotúče treba montovať tak,

aby ich brúsna plocha neprečnievala cez rovinu okraja ochranného krytu. Neodborne namontovaný brúsny kotúč, ktorý prečnieva cez rovinu okraja ochranného krytu, sa nedá dostatočne odcloníť.

3. Používajte iba také brúsne a rezné kotúče,

ktoré sú určené pre vaše náradie a typ ochranného preň určeného. Kotúče, ktoré nie sú určené pre vaše náradie, se nedajú primerane chrániť a sú nebezpečné.115

4. Kotúče treba používať iba pre odporúčané

činnosti. Napríklad: nepoužívajte bočnú stranu kotúča na obrusovanie, Abrazívne rezné kotúče sú určené pre periférne brúsenie, ak na nich pôsobia bočné sily, môžu sa rozletieť na kusy.

5. Vždy používajte nepoškodené kotúčové

príruby správnej veľkosti a tvaru pre vami zvolený typ kotúča. Správne príruby kotúča sa opierajú o kotúč a znižujú tak riziko jeho prasknutia. Príruby pre rezné kotúče sú iné ako príruby pre brúsne kotúče.

6. Nepoužívajte opotrebené kotúče z

väčšieho typu elektrického náradia. Ak pochádza z väčšieho typu náradia, nie je kotúč vhodný pre väčšie otáčky malého náradia a môže sa rozletieť.

1. Rezný kotúč sa nesmie zaseknúť ani

naň nesmie byť vyvíjaný prílišný tlak. Nesnažte sa urobiť veľmi hlboký rez. Prílišné namáhanie kotúča zvyšuje jeho záťaž a náchylnosť ku skrúteniu alebo zaseknutiu v reze s následným vymrštením náradia a straty kontroly nad ním.

2. Nikdy nestojte priamo v línii rezu. Ak sa

kotúč v mieste operácie pohybuje smerom od vášho tela, možné vymrštenie kotúča a náradia bude smerovať priamo na vás.

3. Ak sa kotúč zasekne alebo rezanie z

nejakého dôvodu treba prerušiť, uvoľnite vypínač a držte pílu nehybne v materiáli, kým sa kotúč nezastaví. Nikdy nevyberajte rezný kotúč z rezu, kým sa otáča, inak môže dôjsť k vymršteniu náradia. Preskúmajte príčiny zovretia kotúča a nájdite spôsob, ako tomu zabrániť.

4. Ak náradie stojí v reze, nepokračujte

v rezaní tým, že náradie zapnete. Pred začatím rezania nechajte kotúč nabehnúť do pracovných otáčok a potom ho vložte do rezu. Ak sa náradie spustí s kotúčom v reze, kotúč sa môže zaseknúť, vybehnúť z rezu alebo je celé náradie vymrštené z materiálu.

5. Veľké ploché kusy podložte, aby ste znížili

riziko zovretia kotúča a vymrštenia píly. Veľké kusy sa pri rezaní vlastnou váhou ohýbajú. Podložka musí byť pod oboma koncami rezaného kusa, blízko línie rezu a pri okraji rezaného kusa.

6. Mimoriadne opatrní buďte pri „zarezaní“ do

existujúcich stien alebo iných povrchov, za ktoré nie je vidieť. Prečnievajúci kotúč môže zarezať do vodovodných rúrok, elektrických rozvodov alebo objektov, ktoré sú schopné zastaviť kotúč a odmrštiť náradie.116

Na rezanie kovu treba používať špeciálny ochranný kryt na rezanie (príslušenstvo). Na rezanie kameňa treba používať špeciálny odsávací kryt na rezanie s vodiacimi saňami (príslušenstvo).

Pre bezpečné a čo najpohodlnejšie uchopenie náradia máte na výber dve pracovné polohy (viď D). Rukoväť sa pravým závitom zaskrutkuje do jedného z otvorov na bočných stenách prevodovky.

Antivibračná pogumovaná rukoväť znižuje účinok vibrácií a robí prácu pohodlnejšou a bezpečnejšou.

Kódovaný výstupok na ochrannom kryte (10) zaručuje, že na náradie sa dá namontovať iba kryt, ktorý sa tam hodí. Uvoľnite upínaciu páčku (9). Ochranný kryt (10) s kódovaným výstupkom vložte do zodpovedajúcej drážky na golieri vretena v hlave náradia a otočte ho do požadovanej (pracovnej) polohy. Kryt brúsneho kotúča (10) upevnite zatvorením upínacej páčky (9).

Keď je upínacia páčka (9) otvorená, upínaciu nastavovaciu maticu (7) je možné nastaviť tak, aby bol kryt po denitívnom zatvorení upínacej páčky (9) pevne upnutý. Kvôli zníženiu rizika poranenia je potrebné, aby si používateľ najprv prečítal návod. Dvojitá izolácia Výstraha Používajte chrániče sluchu Používajte ochranu oči Používajte protiprachovú masku Tento výrobok bol označený symbolom, ktorý uvádza, že treba s ním zaobchádzať ako s elektrickým a elektronickým odpadom. To znamená, že tento výrobok sa nesmie likvidovať spolu s bežným domovým odpadom, ale je potrebné ho odniesť do zberného dvora, ktorý spĺňa európsku smernicu 2002/96/ES. Následne bude výrobok rozobraný alebo recyklovaný s cieľom znížiť vplyv na životné prostredie. Keďže elektrické a elektronické zariadenia obsahujú nebezpečné látky, môžu predstavovať ohrozenie pre životné prostredie a ľudské zdravie.117

Kryt pílového kotúča (12) sa inštaluje rovnakým spôsobom ako kryt brúsneho kotúča (10).

Očistite vreteno brúsky, ako aj všetko príslušenstvo. Pri montáži a demontáži brúsnych nástrojov zablokujte otáčanie vretena blokovacím gombíkom.

Vnútornú prírubu založte na vreteno. Uistite sa, že je umiestnená na dvoch podložkách vretena (Pozri obr. C1). Kotúč naložte na vreteno nástroja a vnútornú prírubu. Uistite sa, že je správne umiestnené. Založte vonkajšiu závitovú prírubu a uistite sa, že je založená v správnom smere pre daný typ nasadeného kotúča. Príruba pre brúsne kotúče je vybavená vystupujúcou časťou smerujúcou ku kotúču. Príruba pre pílové kotúče je vybavená vystupujúcou časťou smerujúcou od kotúča (Pozri obr. C2). Zatlačte blokovacie tlačidlo vretena a otáčajte ho rukou, kým sa neuzamkne. Blokovacie tlačidlo držte stlačené a vonkajšiu prírubu utiahnite dodaným kľúčom na matice. (Pozri obr. C3)

Pomocou blokovacieho tlačidla vretena zablokujte vreteno brúsky. Ak chcete utiahnuť ručne uťahovanú prírubu INSTALOCK

, pevne otáčajte brúsnym kotúčom v smere hodinových ručičiek. Správne namontovanú a nepoškodenú ručne uťahovanú prírubu INSTALOCK

možno uvoľniť ručne, otáčaním vlnitého krúžku proti smeru hodinových ručičiek. Utiahnutú prírubu INSTALOCK

nikdy neuťahujte kliešťami. Vždy používajte kľúč s dvoma čapmi.

Pred začatím brúsenia počkajte, kým kotúč dosiahne plné otáčky. Uhlovú rozbrusovačku držte jednou rukou za hlavnú rukoväť a druhou rukou pevne držte prídavnú rukoväť. Kryt vždy umiestnite tak, aby odkrytý kotúč smeroval čo najviac preč od vás. Buďte pripravení na prúd iskier, keď sa kotúč dotkne kovu. Najlepšie ovládanie nástroja, odstraňovanie materiálu a minimálne preťaženie sa dosiahnu tak, že pri brúsení budete udržiavať približne 15°– 30° uhol medzi kotúčom a opracovávanou plochou. Buďte opatrní pri práci v rohoch, pretože kontakt s pretínajúcim sa povrchom môže spôsobiť, že rozbrusovačka odskočí alebo sa bude krútiť. Keď je brúsenie dokončené, obrobok nechajte vychladnúť. Nedotýkajte sa horúceho povrchu.

Na rezanie kovu používajte vždy ochranný kryt na rezanie. Pri rezaní na náradie netlačte, nenakláňajte ho ani ním nekývte. Pracuje miernou rýchlosťou, podľa druhu rezaného materiálu. Neznižujte otáčky rezných kotúčov bočným tlakom. Dôležitý je smer, ktorým režete. Náradím musí pracovať tak, že kotúč reže pri pohybe nahor. Náradie preto nikdy nepohybujte iným smerom! V opačnom prípade hrozí riziko vyhodenia kotúča z rezu.118

1. Brúsku vždy zapínajte na voľnobeh, aby pred

prácou dosiahla maximálne otáčky.

2. Nesnažte sa brúsny výkon zvýšiť väčším

prítlakom na brúsny kotúč, výsledkom sú znížené otáčky a dlhšie časy opracovania.

3. Pri práci vždy dodržiavajte 10- až 20-stupňový

uhol medzi brúsnym kotúčom a povrchom materiálu. Ak je uhol väčší, kotúč vyrobí ryhy do povrchu a zhorší jeho úpravu. Brúsku veďte cez materiál cik-cak pohybmi.

4. Ak používate rezný kotúč, nikdy nemeňte

rezný uhol, inak sa zasekne kotúč a zastaví motor, prípadne praskne brúsny kotúč. Pri rezaní režte v opačnom smere, ako je otáčanie rezného kotúča. Ak by ste rezali v rovnakom smere, akým sa otáča rezný kotúč, kotúč sa môže sám vytiahnuť z reznej drážky.

5. Pri rezaní veľmi tvrdých materiálov sa

najlepšie výsledky dosahujú diamantovým kotúčom.

6. Diamantový kotúč sa pri rezaní silno zahreje.

Ak k tomu dôjde a iskry bude vidieť po celom obvode kotúča, rezanie zastavte a nechajte náradie ochladiť voľnobehom počas 2 – 3 minút.

7. Opracovávaný kus pevne uchyťte, aby sa

počas práce nepohol.

Vaše náradie si nevyžaduje žiadne dodatočné mazanie ani údržbu. Vaše náradie si nevyžaduje žiadny servisný zásah. Svoje náradie nikdy nečistite vodou alebo chemickými čistiacimi prostriedkami. Vytrite ho suchou handrou. Náradie ukladajte na suchom mieste. Vetracie otvory motora udržiavajte čisté. Ovládacie prvky zbavujte prachu. Cez vetracie štrbiny občas možno vidieť iskrenie komutátora. Je to normálny stav a nepoškodzuje to vaše nár adie. Ak dôjde k poškodeniu napájacej šnúry, nechajte ju bezpečne vymeniť u výrobcu, v servise alebo inou príslušne kvalikovanou osobou.

Aj keď je ovládanie vašej novej uhlovej rozbrusovačky skutočne veľmi jednoduché, keď sa vyskytnú problémy, urobte nasledujúce kontrolné činnosti:

1. Ak brúska nebude fungovať, na hlavnej

zástrčke skontrolujte napätie elektrického prúdu.

2. Ak sa brúsny kotúč chveje alebo vibruje,

skontrolujte, či je vonkajšia príruba utiahnutá; skontrolujte, či je brúsne koleso správne umiestnené na prírube.

3. Ak existuje nejaký dôkaz, že brúsny kotúč

je poškodený, nepoužívajte ho, pretože poškodený kotúč sa môže rozpadnúť. Vyberte ho a vymeňte za nový brúsny kotúč. Staré brúsne kotúče likvidujte racionálnym spôsobom.

4. Ak pracuje s hliníkom alebo podobnou mäkkou
