Serie Iberia - Wentylator TAURUS - Bezpłatna instrukcja obsługi

Typ produktu	Wentylator stojący / kolumnowy
Marka	TAURUS
Model	Seria Iberia (Ponent 16C, Ponent 16C Elegance)
Zastosowanie	Domowe
Zasilanie	Sieć (sprawdź napięcie na tabliczce znamionowej)
Prędkości	3 pozycje (wyłączony, 1, 2, 3)
Oscylacja	Tak, aktywacja przyciskiem (H)
Regulowana wysokość	Tak (w modelach kolumnowych)
Siatka ochronna	Tak (przód i tył)
Śmigło	3 łopatki (szacunkowo)
Uchwyt do przenoszenia	Tak, na górze
Podstawa	Kształt krzyża (dla modeli kolumnowych)
Czyszczenie	Wilgotną ściereczką, nie zanurzać ani nie używać rozpuszczalników
Bezpieczeństwo	Odłączyć przed czyszczeniem, nie używać jeśli przewód jest uszkodzony
Zgodność	Dyrektywy 2006/95/WE i 2004/108/WE

Często zadawane pytania - Serie Iberia TAURUS

Jak złożyć wentylator?

Przymocuj podstawę do kolumny za pomocą dostarczonych śrub (Rys.1). Umieść tylną siatkę na silniku, następnie śmigło i przednią siatkę, mocując nakrętkami i śrubą zabezpieczającą.

Jak czyścić wentylator?

Odłącz urządzenie i poczekaj, aż ostygnie. Wyczyść wilgotną ściereczką i osusz. Nie używaj rozpuszczalników, kwaśnych ani ściernych środków, nie zanurzaj w wodzie.

Jak używać funkcji oscylacji?

Naciśnij przycisk oscylacji (H), aby włączyć ruch wahadłowy. Aby wyłączyć, naciśnij ponownie przycisk.

Co zrobić, jeśli wentylator nie włącza się?

Sprawdź, czy wtyczka jest prawidłowo podłączona, a napięcie odpowiada temu na tabliczce znamionowej. Jeśli problem nadal występuje, skontaktuj się z autoryzowanym serwisem technicznym.

Czy mogę używać wentylatora w łazience?

Tak, ale zawsze odłączaj go, gdy nie jest używany, nawet na krótko, ponieważ bliskość wody stwarza zagrożenie nawet w stanie spoczynku.

Jak ustawić wysokość?

W modelach kolumnowych poluzuj pokrętło regulacji wysokości (M), ustaw żądaną wysokość, a następnie dokręć.

Wentylator hałasuje, co robić?

Upewnij się, że śmigło obraca się swobodnie, a siatki są dobrze zamocowane. Jeśli hałas nadal występuje, zatrzymaj urządzenie i skonsultuj się z serwisem technicznym.

Jak zmienić prędkość?

Obróć pokrętło wyboru prędkości (J) na pozycję 1, 2 lub 3, aby uzyskać żądany przepływ powietrza. Pozycja 0 oznacza wyłączenie.

Gdzie znaleźć części zamienne?

Zwróć się do autoryzowanego serwisu technicznego TAURUS. Nie próbuj samodzielnie naprawiać ani demontować urządzenia.

Wentylator upadł, czy bezpiecznie go używać?

Jeśli urządzenie upadło lub ma widoczne uszkodzenia, natychmiast odłącz je i nie używaj. Zleć sprawdzenie profesjonaliście.

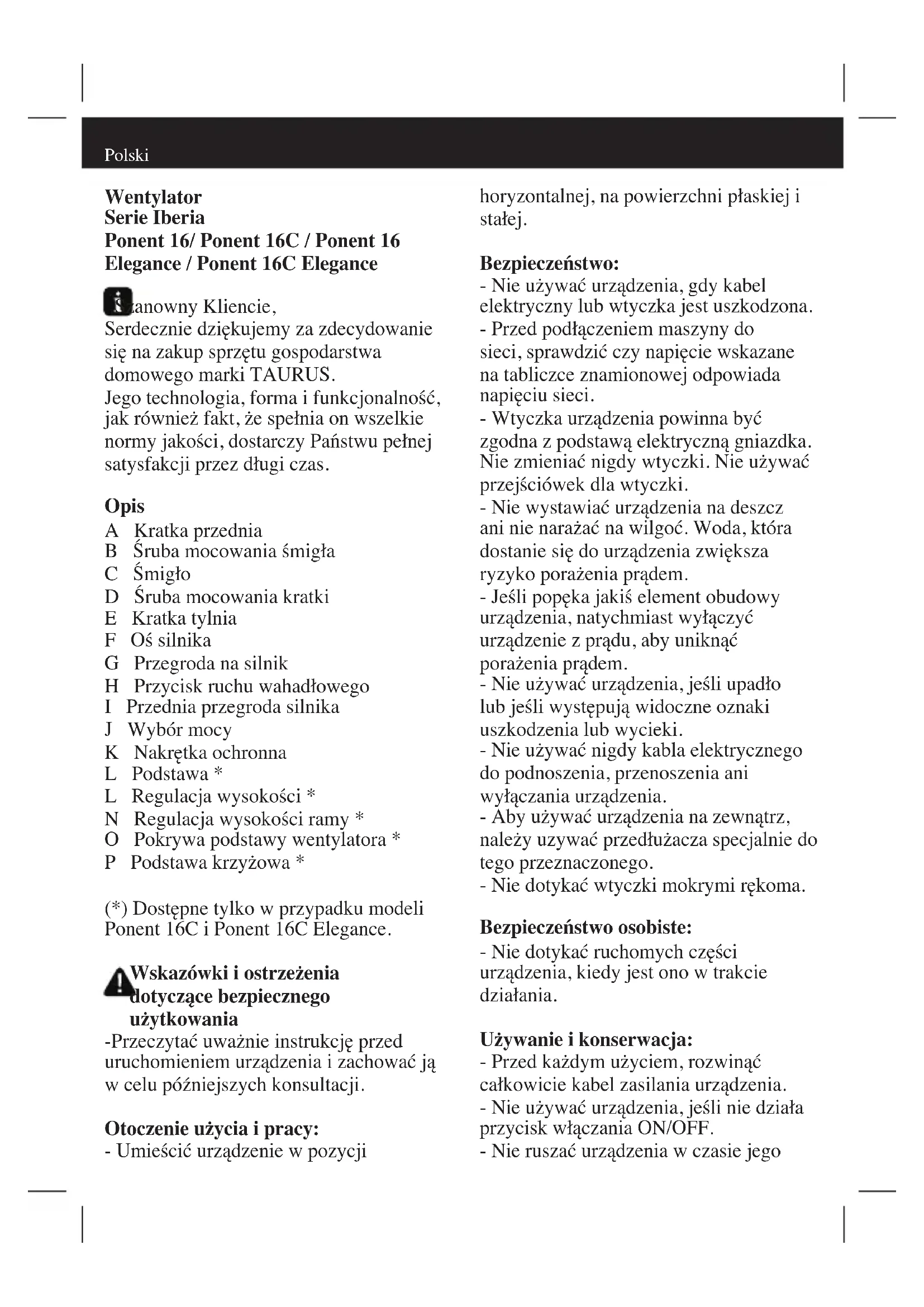

INSTRUKCJA OBSŁUGI Serie Iberia TAURUS

Serdecznie Dziekujemy za zdecydowanie sie na zakup spreztu gospodarstwa domowego marki TAURUS.

Jego technologia, forma i funkcjonalnosc, jak rowniez fakt, ze spehnia on wszelkie normy jakosci, dostarczy Państwu pehnjej satysfakci przydz dlugi czas.

Opis

A Kratka przednia
B Sruba mocowania smigla
C Smigto
D Šruba mocowania katki
E Kratka tylnia
F Oś silnika
G Przemgrodana silnik
H Przycisk ruchu wahadlowego
I Przednia przygregoda silnika
J Wybórmocy
K Nakretka ochronna
L Podstawa *
L Regulacja wysokość *
N Regulacja wysokość ramy *
O Pokrywa podstawy wentylatora *
P Podstawa krzyżowa *

(*) Dostepe n tylko w przypadku modeli Ponent 16C i Ponent 16C Elegance.

Wskazówki ostrzeżenia dotyczębezmiecznego uzytkowania

-Przeczytać uwaznie instrukcję przyzed uruchomieniem urzadzenia i zachować są welu poźniejszych konsultacji.

Otoczenia uzycia i pracy:

• Umiesci urzadzenie w pozycji

horyzontalnej, na powierzchni plaskiej i statej.

BezpieczeINSTwo:

• Nie uzywać urzadzenia, gdy kabel elektryczny lub wtyczka jest uszkodzona.
• Przed podłaczeniem maszyny do sieci, sprawdzićczy napiecie wskazane na tabliczce znamionowej odpowiada napieciu sieci.
• Wtyczka urzadzenia powinna byc
  zgodna z podstawa elektryczna gniażdka.
  Nie zmieiuć nigdy wtyczki. Nie uzywać przy.§ciówek dla wtyczki.
• Nie wystawiać urzadzenia na desczcz ani nie narazać na wilgoć. Woda, która dostanie są do urzadzenia zwiększa ryzyko porazenia przem.
• Jesli popeka jakie element obudowy urzadzenia, natychmiast wyłaczyc urzadzenia z pradu, abyunikacja porazenia przem.
• Nie uzywac urzadzenia, jesti updlo lub jesti wystepuja widoczne oznaki uszkodzenia lub wyciek.
• Nie uzywać nigdy kabla elektrycznego do podnoszenia, przyenoszenia ani wyłuczania urzadzenia.
• Aby uzywać urzadzenia na zewnatrix, naleź uzywać przydńazacza spezialnie do tego przyeznaczonego.
• Nie dotykać wtyczki mokrymi rękoma.

Bezpiecznebstwo osobiste:

• Nie dotykać ruchomych częsci urzadzenia, kiedy jest ono w trakcie działania.

Uzywanie i konserwacja:

• Przed kaźdym uzyciem, rozwinać calkowicie kabel zasilania urzadzenia.
• Nie uzywać urzadzenia, jesti nie działa przycisk wączania ON/OFF.
• Nie ruszać urzadzenia w czasiejejogo

dziaŋania.

• Uzywać uchwyźow do podnoszenia i przyemieszczania urzadzenia.
• Jesli urzadzenie jest uzywane w faziance lub podobnym.), wyacjać urzadzenia z prady, kiedy nie jest ono uzywane, nawet jejmi to.), na krótki okres czasu, ponieważ bliskość wody stanowy zagrozenia, nawet jejli urzadzenia jest wyacjazone.
• Wyłacza urzadzenia z prady, jesti nie jest ono uzywane i przystapieniem do jakiegokolwiek czyszczenia.
• Urzadzenia to zaprojektowane zostano wyłącznie do uzytku domowego, a nie do uzytku profesjonalné go przyemysłowego.
• Urzadzenia to zaprojektowane zostano wyłącznie do uzytku domowego, a nie do uzytku profesjonalnégo przy przemysłowego.
• Dzieci powinny pozostac pod czujnag opiekaw celu zagwarantowania iz nie bawia sie urzadzeniem.
• Przechowywać to urzadzenia w mistręscu niedostepnym dla daneji i/lubość siepnejnosprawnych.
• Nie uzywać urzadzenia do suszenia maskotekczyzwierzt.
• Wszelkie niewlasciwe uzycie lub niedzgodne z instrukcja obstugi moze doprowadzić do niebezpieczentwa, anuljac przy tym gwarancje i odpowiedzialnosć producenta.

Instalacja

• Włącznik powinien byc zawsze latwodostepny.
• Urzadzenie powinno byc wączone po ustawieniu na bazie.

Montaż podstawy:

• Złaczyc podstawe z ruma przy pomocy odpowiednicznubzestawu.(Rys.1).

(Tylko dla modeli z rama)

• Aby zmontowac podstawe, nalezy umiescić urzadzenie do góry dneim.
  -Zlaczyc podstawe z bazq.
• Zamocowac przy pomocy nakrtek skrzydełkowych (Rys. 2)
• Postawic urzadzenie i sprawdzićczy baza jest dobrze zamontowana.

Montaż katki i smiglia:

• Zamocować kratkę tylnią (E) w przyegrodzie silnika (G), dopasowujac w punktach sączenia.
• Zacisnac srub, (D) ktora dociska katke, upewniwsky sie, ze jest dorze dopasowana.
• Załozyc smigto (C) na os silnika (F).
  -Zacisnac srub, (B) ktora dociska smiglo, upewniewszy si, ze jest dorze dopasowana.
• Załoźyc przy przemnią kratkę (A) przy kratką tylnią (E), dopasowujac ze sąba bezpieczeniastwa. Zamocowej przy kratkę przy pomocy haczyków i dociskajć sąbę bezpieczność (K) przy pomocy sąbokrétu. - Upewnić są, ze smigło obraca są bez przyszkód.
• Upewnic sie, ze smiglo obraca sie bez przeszkód.

Instrukcja obslugi

Uzycie:

• Nalezy rozwinac kabel calkowicie przy podlączeniem urzadzenia.
• Ustawic urzadzenie poprawnie zamontowane w bazie.
• Podęczyc urzadzenia do prȩdu.
• Ustawic urzadzenie w taki sposob, aby powietrze leciało w pożadanym kierunku.
• Włączyć urzadzenia, ustawiajac prędkość.

Funkcja ruchu wahadlowego:

-Funkcja ruchu wahadlowego sprawia,

ze powietrze wylatujuce z urzadzeniaPokrywa powierzchnie 75 stopni wokof urzadzenia.

• Aby wączyc tę funkcję, naleź wybrać przyczysk (H)
• Aby zatrzymać ruch wahadłowy,{naleź ponownie przycisinȩć przy.§ćznik.

Po zakończeniu uzywania urzadzenia:

• Wyłaczyc urzadzenia, przyzekrajć podkretny wyboru mocy na zero.
• Wyłaczyc urzadzenia z sieci elektrycznej.
  -Wyłaczyc urzadzenia z sieci.

Uchwyt/y Transportowe:

• Urzadzenie dysponuje uchwytem w górnaj częci, umozliwiauxym seinen fotwe i wygodne przyenoszenia (Rys. 3)

Czyszczenie

• Odłaczyc urzadzenia z sieci i pozostawic az do ochlodzenia przy realizȩpieniem do jakiegokolwiek czyszczenia.
  -CzySciCi urzadzenie wilgotn szmatka zmoczona kilkoma kroplami pIynu i nastepnie osuszyc.
• Nie uzywać do czyszczenia urzadzenia rozpuszczalników, ni produktów z czynnikiem PH takich jak chlor, ani innych srodków zranych.
• Nie zanurzać urzadzenia w wodzie ni内在ej cieczy, nie włędadc pod kran.

Nieprawidłowosci i naprawa

• W razie awarii zanieść urzadzenia do autoryzowanego Serwisu Technicznego. Nie przybowość rozbierȩć urzadzenia ani go naprawiec, poniewź要去 byc niebezmiepieczne.

• Jesli uszkodzone jest kabel sieciowy lub wtyczka, naleź postępowac jak wyjej.

Dla urzadzen wyprodukowych
w Unii Europejskiej i w przypadku
wymagań prawnych obłowiazujycych w
dynam kraju:

Symbol ten oznacza, ze jestli checie sie Państwo pozbyckiego produktu po zakończeniuk okresu.go uzytkowania,nalezy go przekazać przy zastosowaniuk okreslonych sroków do autoryzowanego podmiotuzaradzajacego oppadami w celu przypegowadzenia selektywnej zbiórki Odpadow Urzadzen Elektrycznych i Elektronicznych (WEEE).

Urzadzenie speñejace wymogi Ustawy 2006/95/EC o Niskim Napieciu i Ustawy 2004/108/EC o Zgodnosci Elektromagnetyczne.

Elambda

Aveuotnoq

Serie Iberia

Ponent 16/ Ponent 16C / Ponent 16

Elegance / Ponent 16C Elegance

1 a
