INSTRUKCJA OBSŁUGI Carpo 2 SE Vermeiren

sprzedawcy Niniejsza instrukcja obsługi jest nieodłączną częścią produktu i musi być dołączona do każdego sprzedawanego produktu. Wersja: E, 2021-05

2.2 Ogólne instrukcje bezpieczeństwa ................................................................ 5

2.5 Pierwsze użycie i przechowywanie ............................................................... 7

3.6 Regulacje elementów mających wpływ na wygodę użytkowania ................ 14

3.7 Automatyczne odłączenie zasilania ............................................................ 16

4.2 Przewidywany okres użytkowania ............................................................... 21

5 Diagnozowanie i rozwiązywanie problemów ............................................ 22 6 Parametry techniczne ................................................................................. 23Carpo 2 SE, Carpo 2 XD SE 2021-05 Wstęp

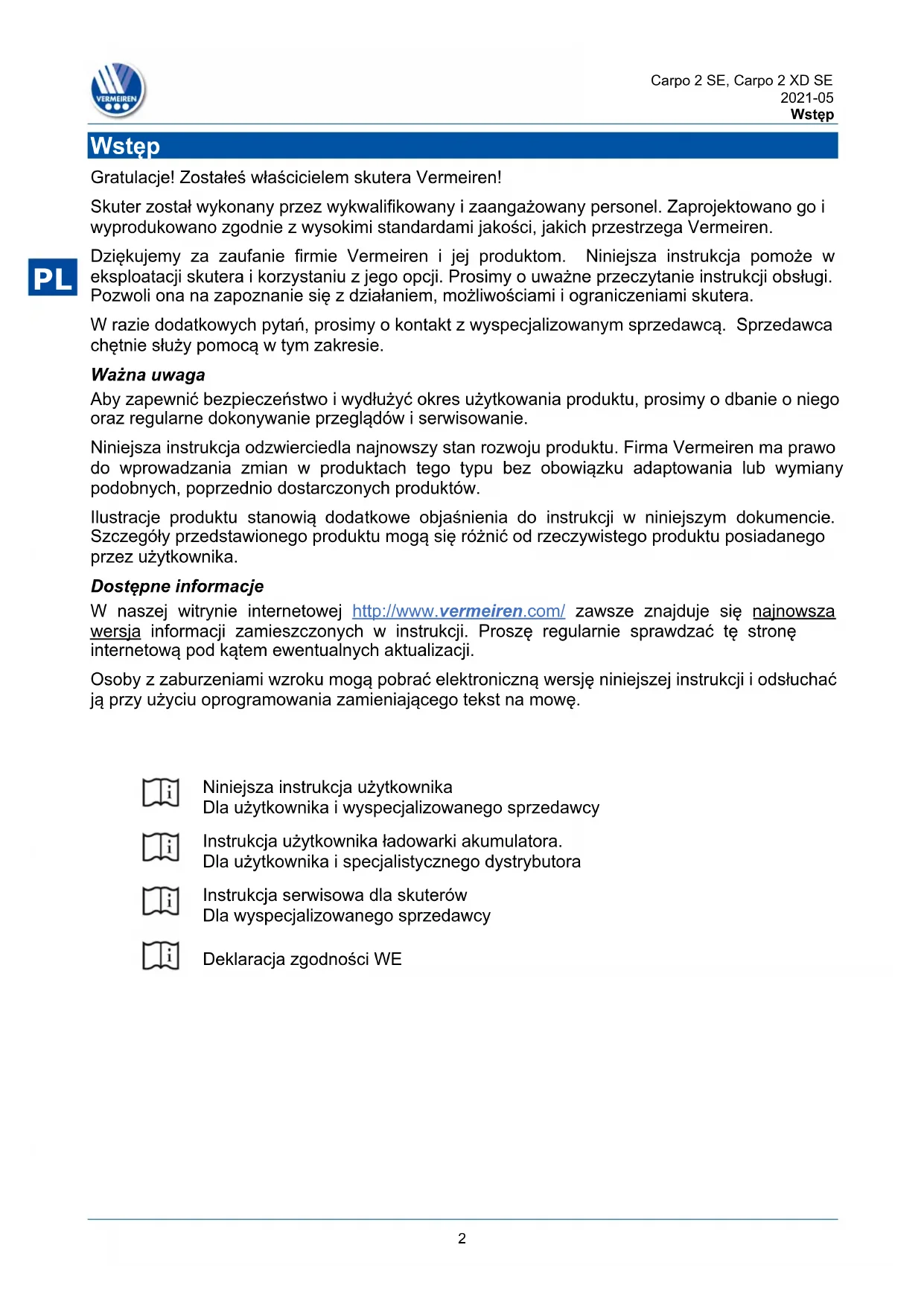

Wstęp Gratulacje! Zostałeś właścicielem skutera Vermeiren! Skuter został wykonany przez wykwalifikowany i zaangażowany personel. Zaprojektowano go i wyprodukowano zgodnie z wysokimi standardami jakości, jakich przestrzega Vermeiren. Dziękujemy za zaufanie firmie Vermeiren i jej produktom. Niniejsza instrukcja pomoże w eksploatacji skutera i korzystaniu z jego opcji. Prosimy o uważne przeczytanie instrukcji obsługi. Pozwoli ona na zapoznanie się z działaniem, możliwościami i ograniczeniami skutera. W razie dodatkowych pytań, prosimy o kontakt z wyspecjalizowanym sprzedawcą. Sprzedawca chętnie służy pomocą w tym zakresie. Ważna uwaga Aby zapewnić bezpieczeństwo i wydłużyć okres użytkowania produktu, prosimy o dbanie o niego oraz regularne dokonywanie przeglądów i serwisowanie. Niniejsza instrukcja odzwierciedla najnowszy stan rozwoju produktu. Firma Vermeiren ma prawo do wprowadzania zmian w produktach tego typu bez obowiązku adaptowania lub wymiany podobnych, poprzednio dostarczonych produktów. Ilustracje produktu stanowią dodatkowe objaśnienia do instrukcji w niniejszym dokumencie. Szczegóły przedstawionego produktu mogą się różnić od rzeczywistego produktu posiadanego przez użytkownika. Dostępne informacje W naszej witrynie internetowej http://www.vermeiren.com/ zawsze znajduje się najnowsza wersja informacji zamieszczonych w instrukcji. Proszę regularnie sprawdzać tę stronę internetową pod kątem ewentualnych aktualizacji. Osoby z zaburzeniami wzroku mogą pobrać elektroniczną wersję niniejszej instrukcji i odsłuchać ją przy użyciu oprogramowania zamieniającego tekst na mowę.

Niniejsza instrukcja użytkownika Dla użytkownika i wyspecjalizowanego sprzedawcy

Instrukcja użytkownika ładowarki akumulatora. Dla użytkownika i specjalistycznego dystrybutora

Instrukcja serwisowa dla skuterów Dla wyspecjalizowanego sprzedawcy

Deklaracja zgodności WECarpo 2 SE, Carpo 2 XD SE 2021-05 Państwa produkt

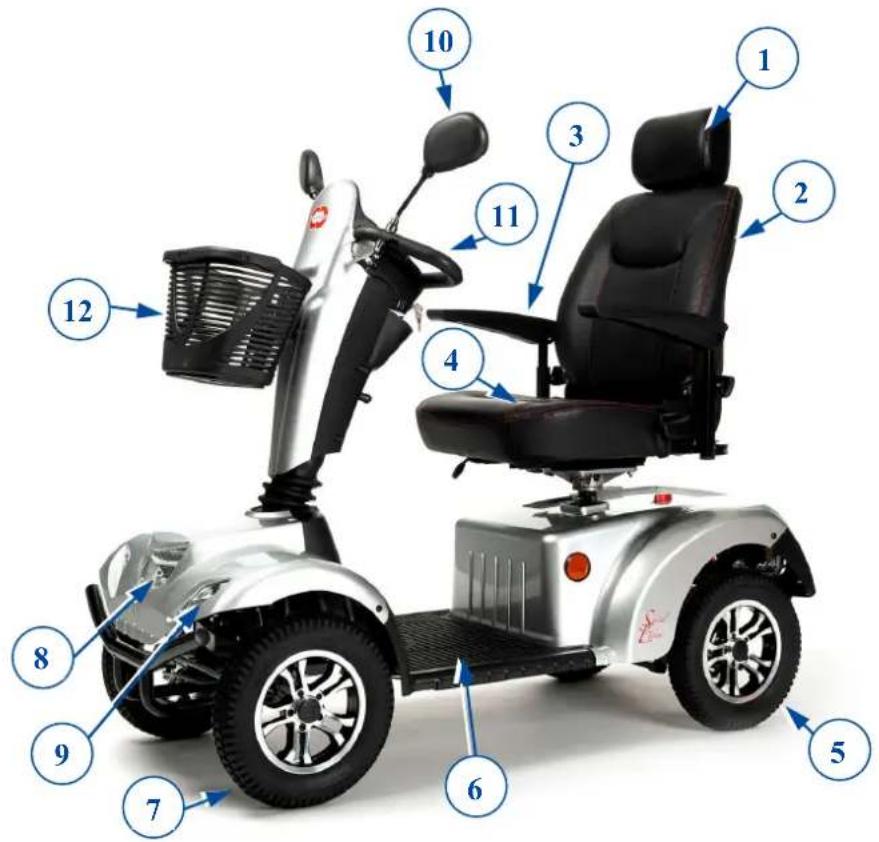

6. Podpórka pod stopy

10. Lusterko wsteczne

13. Dźwignia wolnego koła

Dostępne są następujące akcesoria dla skuterów Carpo 2 SE, Carpo 2 XD SE: Osłona przeciwwietrzna Lusterko wsteczne Hamulce ręczne Uchwyt na kule Górny bagażnik Uchwyt na butlę tlenową Uchwyt na rollator Koło zapasoweCarpo 2 SE, Carpo 2 XD SE 2021-05 Przed użyciem

W niniejszej sekcji przedstawiono krótki opis przewidzianego zastosowania skutera. W pozostałych sekcjach instrukcje zostały opatrzone istotnymi ostrzeżeniami. W ten sposób chcemy zwrócić uwagę użytkowników na możliwość nieprawidłowej eksploatacji produktu. Skuter jest zaklasyfikowany jako produkt klasy C i jest przeznaczony do jazdy na powietrzu. Skuter jest przeznaczony do transportowania wyłącznie jednej (1) osoby ważącej maksymalnie 150kg. Nie jest przeznaczony do transportu towarów, przedmiotów ani innego wykorzystania niż wcześniej opisany transport. NIE WOLNO używać skutera, jeśli użytkownik cierpi na zaburzenia fizyczne lub psychiczne, takie jak zaburzenia wzroku, zaburzenia psychiczne, hemiplegia lub paraplegia, które mogłyby narazić użytkownika lub inne osoby na niebezpieczeństwo podczas jazdy skuterem. Z wymienionych powodów należy przed rozpoczęciem użytkowania skutera zasięgnąć porady lekarza i upewnić się, że wyspecjalizowany sprzedawca zapoznał się z jego poradą. Jeśli ma to zastosowanie, używać wyłącznie akcesoriów i części zapasowych zatwierdzonych przez Vermeiren. Należy się zapoznać ze wszystkimi danymi technicznymi i ograniczeniami skutera, które są podane w rozdziale 6. Gwarancja na produkt jest udzielona przy założeniu normalnego użytkowania i konserwacji, opisanych w niniejszej instrukcji. Uszkodzenie produktu spowodowane nieprawidłową eksploatacją lub brakiem konserwacji spowoduje unieważnienie gwarancji.

2.2 Ogólne instrukcje bezpieczeństwa

Ryzyko obrażeń i/lub uszkodzeń Należy przeczytać zalecenia podane w niniejszej instrukcji i postępować zgodnie z nimi. Niestosowanie się do tych zaleceń może spowodować uraz lub uszkodzenie skutera.

Podczas użytkowania należy pamiętać o ostrzeżeniach ogólnych: Nie używać skutera, jeśli użytkownik jest pod wpływem alkoholu, leków i innych substancji, które mogą mieć wpływ na zdolność jazdy. Pamiętać, że niektóre części skutera mogą stać się bardzo gorące lub zimne ze względu na temperaturę otoczenia, promieniowanie słoneczne, urządzenia grzewcze itp. lub rozgrzać się od silnika podczas jazdy Należy zachować ostrożność podczas ich dotykania. Gdy jest zimno, należy nosić odzież ochronną. Po jeździe poczekać, aż skuter/silnik ostygnie. Przed włączeniem skutera zwrócić uwagę na sytuację/otoczenie użytkownika. Przed ruszeniem dobrać prędkość do warunków jazdy. Zalecamy, aby w pomieszczeniach jeździć z najniższą prędkością. W przypadku jazdy na zewnątrz można dostosować prędkość do takiej, przy której użytkownik czuje się wygodnie i bezpiecznie. NALEŻY ZAWSZE pamiętać, że skutera może się nagle zatrzymać, gdy rozładuje się akumulator lub zadziała zabezpieczenie chroniące skuter przed dalszymi uszkodzeniami. Należy też sprawdzić przyczyny opisane w rozdziale 5. Skuter został przetestowany pod kątem kompatybilności elektromagnetycznej. Zgodność z normą została potwierdzona. Niemniej jednak źródła pól elektromagnetycznych, takie jak pola telefonów komórkowych, generatory lub źródła energii o dużej mocy, mogą wpływać na właściwości jezdne skutera. Z drugiej strony, układy elektroniczne skutera mogą zakłócić działanie innych urządzeń elektronicznych, takich jak systemy alarmowe w sklepach lub drzwi automatyczne. Dlatego zalecamy, aby regularnie kontrolować skuter pod kątem uszkodzeń i zużycia, ponieważ mogą one powodować większe zakłócenia (patrz też rozdział 4). Należy jeździć tylko po płaskich powierzchniach, na których cztery koła napędowe dotykają podłoża, a styk skutera z podłożem umożliwia bezpieczną jazdę i obsługę. PRZESTROGACarpo 2 SE, Carpo 2 XD SE 2021-05 Przed użyciem

Zwracać uwagę, aby ręce, ubrania, pasy, klamry ani biżuteria nie zostały podczas eksploatacji pochwycone przez koła ani inne ruchome części.

2.3 Symbole na skuterze

Do skutera mają zastosowanie symbole z następującej listy. Brakujące symbole można znaleźć w odnośnych normach ISO (ISO 7000, ISO 7001 i IEC 417).

Maksymalna waga użytkownika

Do użytku w pomieszczeniach (dotyczy ładowarki akumulatora)

Maksymalne bezpieczne nachylenie terenu w °.

2.4.1 Przewożenie skutera

Najlepiej przewozić skuter w trybie jałowym. Wybrać tryb jałowy i przetoczyć skuter w wybrane miejsce. Jeśli nie jest to możliwe, można przenieść skuter zgodnie z następującymi krokami:

2. Usunąć nieprzymocowane części (siedzisko i akumulatory).

3. Przechowywać nieprzymocowane części w bezpiecznym miejscu.

4. Przenieść ramę + kolumnę kierowniczą z 2 lub 3 osobami w wybrane miejsce. Dociskać

ramę do podwozia lub stałych części ramy, a nie do zderzaków lub części plastikowych.

2.4.2 Transportowanie w samochodzie

Ryzyko obrażeń ciała - skuter nie może być używany jako siedzenie w pojeździe. Ryzyko obrażeń ciała Usunąć wszystkie nieprzymocowane części przed transportem. Podczas transportu żadne osoby ani przedmioty nie mogą znajdować się pod skuterem, na podnóżku ani siedzeniu. Upewnić się, że skuter jest prawidłowo zamocowany, aby uniknąć obrażeń pasażerów podczas zderzenia lub nagłego hamowania. Nie wkładać palców między elementy skutera. NIEBEZPIECZEŃSTWO OSTRZEŻENIECarpo 2 SE, Carpo 2 XD SE 2021-05 Przed użyciem

Najlepszym sposobem transportu skutera w samochodzie jest wjechanie nim do środka za pomocą podjazdu. W przypadku braku doświadczenia we wjeżdżaniu za pomocą podjazdu, można włączyć tryb położenia neutralnego i wepchnąć skuter do samochodu za pomocą podjazdu. Gdy skuter nie mieści się w samochodzie, można go również przetransportować wykonując następujące działania:

1. Usunąć wszystkie nieprzymocowane części przed transportem (siedzisko itp.).

2. Przechowywać nieprzymocowane części w bezpiecznym miejscu.

3. O ile to możliwe, wyjąć akumulatory / pojemniki na akumulatory, aby zmniejszyć wagę.

4. Opuścić moduł sterowniczy za pomocą regulacji kąta.

5. Umieścić skuter w samochodzie z 2 lub 3 osobami.

6. Przymocować mocno ramę skutera do pojazdu.

2.5 Pierwsze użycie i przechowywanie

Ryzyko uszkodzenia akumulatora Nie wolno dopuszczać do całkowitego rozładowania się akumulatora.

Nie przerywać cyklu ładowania. Ładowarkę odłączyć dopiero wtedy, gdy akumulator będzie w pełni naładowany. Upewnić się, że skuter jest przechowywany w suchym pomieszczeniu, aby zapobiec wz rostowi pleśni i uszkodzeniu tapicerki. W razie konieczności nałożyć na wózek pokrowiec ochronny.

Szczegóły techniczne na temat przechowywania: patrz rozdział

Przed rozpoczęciem użytkowania skutera upewnić się, że akumulator jest w pełni naładowany. Skonsultować się ze sprzedawcą, który poinformuje, czy akumulator został już naładowany. Aby naładować, wykonać instrukcje ładowania w §3.8.

PRZESTROGACarpo 2 SE, Carpo 2 XD SE 2021-05 Używanie skutera

3 Używanie skutera Ryzyko obrażeń Najpierw przeczytać poprzednie rozdziały i zaznajomić się z przewidzianym zastosowaniem. NIE używać skutera, dopóki użytkownik nie przeczytał wszystkich instrukcji i ich nie zrozumiał. W razie wątpliwości i pytań prosimy o kontakt z lokalnym wyspecjalizowanym sprzedawcą, opiekunem lub doradcą technicznym, który udzieli pomocy.

Ryzyko obrażeń i uszkodzeń Przed siadaniem na skuter i schodzeniem z niego upewnić się, że jest WYŁĄCZONY.

Przed rozpoczęciem jazdy zawsze odłączyć ładowarkę od skutera.

Kierowca powinien się upewnić, że potrafi obsługiwać skuter, zanim zacznie jeździć w zatłoczonych i potencjalnie niebezpiecznych miejscach. Należy najpierw poćwiczyć na szerokiej otwartej przestrzeni, gdzie jest mało osób postronnych i poprosić kogoś o wsparcie.

skuter stoi na płaskiej powierzchni, a wszystkie koła dotykają ziemi; akumulator jest całkowicie naładowany, patrz § 3.8; silnik jest sprzęgnięty z układem przeniesienia napędu, patrz § 3.4; opony są prawidłowo napompowane, patrz § 6; użytkownik siedzi w prawidłowej pozycji; wszystkie regulacje zostały bezpiecznie zamocowane.

2. Włączyć skuter, patrz § 3.2.

3. Ustawić prędkość na najniższe ustawienie, patrz §3.2.

4. Położyć obie ręce na uchwytach nachylanej kolumny kierowniczej.

5. Lekko pociągnąć prawą dźwignię obsługi, aby jechać do przodu. Używać lewej dźwigni

obsługi, aby jechać do tyłu. Puścić dźwignię, aby się zatrzymać. Powtórzyć kilka razy.

6. Gdy kierowca poczuje się pewniej, może powtórzyć próby z wyższą prędkością.

7. Teraz można spróbować skręcać, jadąc do przodu i do tyłu. Powtórzyć kilka razy.

8. Po zakończeniu jazdy upewnić się że skuter stoi stabilnie.

9. Wyłączyć skuter i wyjąć kluczyk, aby zabezpieczyć się przed kradzieżą.

Ryzyko obrażeń lub uszkodzeń NIE jeździć po zboczach, przeszkodach, stopniach i krawężnikach, których rozmiar jest większy niż opisany w parametrach technicznych w rozdziale 6. Uwzględnić lokalne przepisy ruchu drogowego; w każdym kraju mogą być różne. Nigdy nie regulować prędkości podczas jazdy. Uwzględnić warunki pogodowe. Unikać jazdy w warunkach wilgotności, upału, śniegu, gołoledzi, temperatur poniżej zera; patrz parametry techniczne w rozdziale 6. Aby zapobiec przewróceniu się, przy pokonywaniu rogów i zakrętów próbować skręcać z dużym promieniem. Nie ścinać zakrętów, nie jeździć, gwałtownie skręcając. W wąskich przejazdach jechać prosto, aby skuter się nie zablokował. Nie wychylać się za bardzo w lewo/w prawo/do przodu/do tyłu, siedząc na skuterze, aby się nie przewrócić. Szczególnie należy uważać, wjeżdżając pod górę, zjeżdżając z góry i pokonując przeszkody. PRZESTROGA OSTRZEŻENIE OSTRZEŻENIECarpo 2 SE, Carpo 2 XD SE 2021-05 Używanie skutera

Zwracać uwagę na innych użytkowników dróg, dla których skuter może być przeszkodą. Szczególnie uważać podczas skręcania, zawracania i cofania. Jeśli użytkownik nie ma doświadczenia w jeździe do tyłu, powinien przed rozpoczęciem jazdy poćwiczyć na otwartej przestrzeni. Sygnalizować zamiar skrętu przed skręceniem. Podczas jazdy w pomieszczeniach używać tylko najniższego ustawienia prędkości. Nie wyłączać skutera podczas jazdy, ponieważ może to doprowadzić do zatrzymania awaryjnego i spowodować wypadek i obrażenia ciała. Uwzględnić drogę hamowania. Patrz też dane techniczne w rozdziale 6. Należy pamiętać, że droga hamowania zależy od prędkości, nawierzchni, pogody, nachylenia terenu i masy użytkownika. Uważać, czy na drodze nie ma dziur i uskoków, w których mogłyby ugrzęznąć koła.

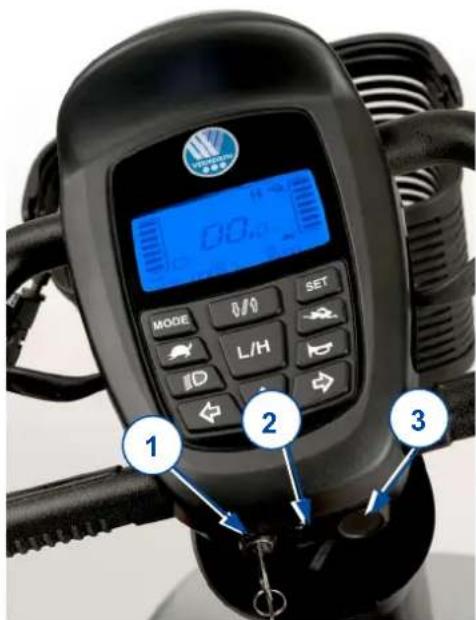

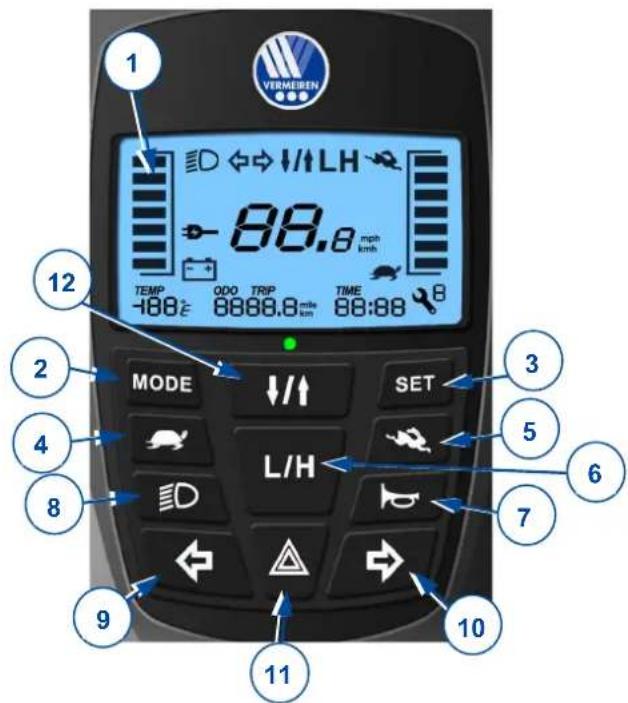

3.2.1 Obsługa przez operatora

Włączyć skuter przez obrócenie kluczyka. Wskaźnik naładowania (1) zostanie podświetlony i pokaże aktualny poziom naładowania akumulatora. Nacisnąć regulator prędkości (4, 5, 6), aby wybrać żądaną prędkość jazdy. o Nacisnąć przycisk (6), aby wybrać pomiędzy ustawieniem dużej / małej prędkości. o Nacisnąć przycisk (4), aby zmniejszyć prędkość w ramach wybranego ustawienia. o Nacisnąć przycisk (5), aby podnieść regulator prędkości. Aby zatrąbić, nacisnąć przycisk klaksonu (7). Aby włączyć światła przednie i tylne, nacisnąć przycisk świateł (8). Aby włączyć światła awaryjne, nacisnąć przycisk (11). Aby włączyć kierunkowskazy, nacisnąć odpowiedni przycisk (10) (prawy kierunkowskaz) lub (9) (lewy kierunkowskaz). Brzęczyk wyemituje sygnał dźwiękowy podczas włączania kierunkowskazów. Aby przełączyć funkcję dźwigni prędkości, należy nacisnąć przycisk (12) i przytrzymać go przez 3 sekundy. Lewą dźwignią można teraz jechać do przodu, a prawą do tyłu. Ponownie naciśnij przycisk (12) i przytrzymaj go przez 3 sekundy, aby ponownie przełączyć. Naciśnij przycisk MODE (2), aby przełączyć pomiędzy całkowitym przebiegiem lub bieżącym dystansem podróży.

1. Wskaźnik poziomu naładowania

akumulatora / wyświetlacz LCD

4. Kontroler prędkości (wolno)

5. Kontroler prędkości (szybko)

6. Przełącznik prędkości

8. Światła (przednie i tylne)

9. Kierunkowskaz (lewy)

10. Kierunkowskaz (prawy)

11. Światła awaryjne

12. Przycisk przełączania dźwigni

3.2.2 Wyświetlacz LCD

Ustawienie czasu jest powiązane z systemem akumulatora. Po wymianie lub podłączeniu nowych akumulatorów należy zresetować ustawienie czasu. System posiada pamięć przebiegu. Po wymianie akumulatorów nie trzeba resetować wyświetlacza przebiegu.

Nacisnąć aby zmienić tryb, aby zmienić czas i wyświetlacz. Normalne Jasność wyświetlacza godz. minut Temp. °C/°F (prędkość) kmh/mph, (odległość) km/mile Normalne Za zmiany w oprogramowaniu odpowiada firma Vermeiren. W przypadku pytań lub aktualizacji należy skontaktować się ze sprzedawcą lub firmą Vermeiren.

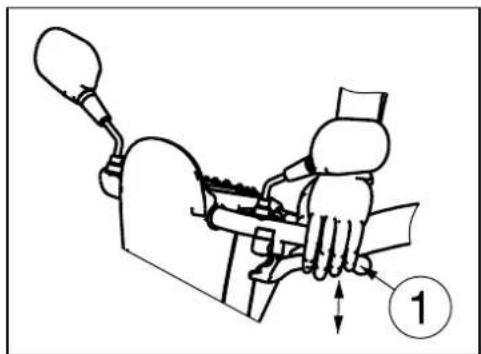

3.2.4 Obsługa hamulców

Zaciąganie hamulców elektromagnetycznych:

1. Puścić dźwignię prędkości. Hamulec elektromagnetyczny w silniku zostanie uruchomiony,

a skuter się zatrzyma. Aby włączyć hamulce ręczne (opcja) - hamulec awaryjny:

1. Pociągnąć dźwignię hamulca (1) w stronę uchwytu.

2. Zwolnić dźwignię hamulca.

Aby włączyć hamulce ręczne (opcja) - hamulec parkingowy:

1. Pociągnąć dźwignię hamulca (1) w kierunku uchwytu i

zablokować za pomocą przycisku.

2. Ponownie nacisnąć dźwignię hamulca, aby zwolnić

przycisk. Siłę hamulca ręcznego można regulować za pomocą regulatora linki hamulca.

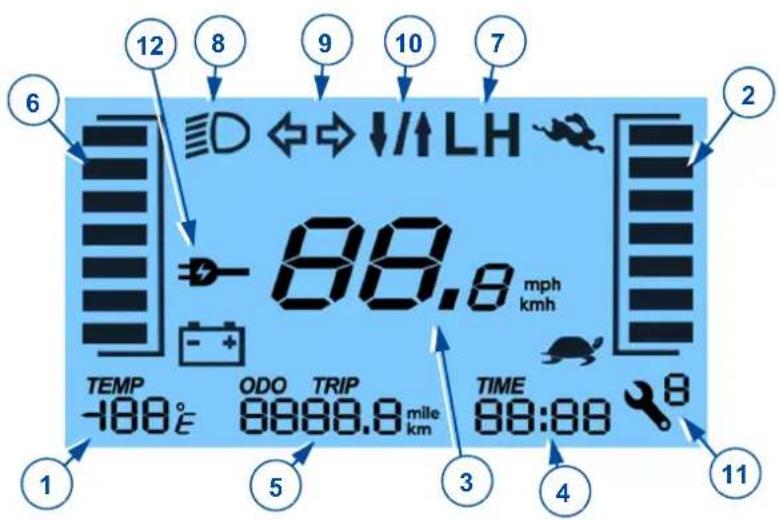

1. Wyświetlacz temperatury

3. Wyświetlacz prędkości

4. Wyświetlacz czasu

5. Wyświetlacz przebiegu lub

6. Kontrolka naładowania

7. Wyświetlacz trybu dużej / małej

9. Kierunkowskaz lewy/prawy,

10. Przełączanie dźwigni prędkości

11. Kod błędu sterownika

3.2.5 Prowadzenie skutera

Ryzyko obrażeń Nie używać jednocześnie obu stron dźwigni prędkości. Może to uniemożliwić kontrolowanie skutera. Przesunąć dźwignię prędkości w wymaganym kierunku: POCIĄGNIĘCIE PRAWĄ RĘKĄ = JAZDA DO PRZODU POCIĄGNIĘCIE LEWĄ RĘKĄ = JAZDA DO TYŁU Mocniejsze pociągnięcie dźwigni zwiększy prędkość w ramach wybranego ustawienia prędkości. Używać wyższych ustawień prędkości tylko wtedy, gdy można łatwo obsługiwać i kontrolować skuter. Po włączeniu skutera odczekać 3 sekundy przed pociągnięciem za dźwignię prędkości. W przeciwnym razie klakson zabrzmi jako ostrzeżenie, a skuter nie ruszy. W takim przypadku wyłączyć i włączyć skuter ponownie.

Aby zahamować, należy puścić dźwignię prędkości. Powróci do trybu jałowego i spowoduje łagodne zatrzymanie skutera. Przećwiczyć przyspieszanie i hamowanie, aby przyzwyczaić się do skutera. Kierowca musi być w stanie ocenić reakcje skutera podczas jazdy i hamowania.

3.2.7 Jazda na zakrętach i po łukach

Ryzyko obrażeń wskutek przewrócenia Przed wejściem w zakręt lub jazdą po łuku należy zmniejszyć prędkość. Zawsze zachowywać odpowiedni odstęp od rogów i przeszkód. Nie jeździć pojazdem w układzie „S” ani nie wykonywać nierównych zakrętów. W przypadku jazdy na zakrętach i po łukach kierownicę należy skręcać obiema rękami w żądanym kierunku jazdy. Niezwykle istotne jest, aby zapewnić sobie wystarczające miejsce na skręcanie i jazdę po łuku. Do wąskich przejazdów należy się zbliżać po dużej krzywej, aby wjechać w najwęższą część tak prosto od przodu, jak to możliwe. Należy pamiętać, że w większości przypadków tył skutera jest szerszy od przodu.

Prędkość ruchu do tyłu jest automatycznie redukowana w porównaniu z jazdą do przodu. Zalecamy również, aby podczas jazdy do tyłu używać ustawienia najniższej prędkości. Pamiętać, że kierunek kierowania podczas jazdy do tyłu jest przeciwny do jazdy do przodu. Skuter skręci bezpośrednio w wymaganym kierunku. Klakson będzie emitować sygnał dźwiękowy podczas cofania skutera.

Ryzyko obrażeń i/lub uszkodzeń Gdy skuter znajduje się na wzniesieniu, nie przestawiać go w tryb wolnego koła. Skuter może zacząć się poruszać, powodując obrażenia ciała kierowcy i osób postronnych. Podczas zjeżdżania z wzniesienia nie skręcać, ponieważ masa skutera może spowodować jego przewrócenie. Przed jazdą w górę lub w dół upewnić się, że wszystkie cztery koła dotykają ziemi. OSTRZEŻENIE OSTRZEŻENIE OSTRZEŻENIECarpo 2 SE, Carpo 2 XD SE 2021-05 Używanie skutera

Jazda pod górę Na wzniesieniu jechać prosto, z większą prędkością, pochylając się lekko do przodu. W przypadku jazdy pod kątem lub zbyt wolno, istnieje ryzyko przewrócenia się lub spadnięcia ze skutera. Nigdy nie zawracać na wzniesieniu. Jazda w dół Na wzniesieniu jechać w linii prostej (do przodu lub do tyłu), z niższą prędkością. W przypadku jazdy pod kątem lub zbyt szybko, istnieje ryzyko przewrócenia się lub spadnięcia ze skutera. Przy zjeżdżaniu ze wzniesienia, jadąc przodem, odchylić się lekko do tyłu. Przy zjeżdżaniu, jadąc tyłem, pochylić się lekko do przodu.

3.2.10 Jazda przez przeszkody

Ryzyko obrażeń w wyniku niespodziewanych manewrów Nie używać skutera na schodach ruchomych. Krawężniki należy zawsze pokonywać od przodu. Podczas jazdy pod górę lub w dół upewnić się, że wszystkie koła dotykają ziemi. Skuterem można jeździć po stopniach o maksymalnej wysokości 100 mm. W tym celu należy wykonać rozbieg 500 mm.

3.3 Wsiadanie na skuter i schodzenie ze skutera

1. Zaparkować skuter jak najbliżej miejsca przesiadania.

2. Upewnić się, skuter jest wyłączony.

3. Obrócić podłokietnik do góry po stronie przesiadania.

4. W razie potrzeby obrócić siedzenie (patrz §3.6.2).

5. Można wsiąść na skuter / zejść ze skutera.

3.3.1 Prawidłowe położenie skutera

Kilka zaleceń dotyczących wygodnego korzystania ze skutera:

1. Ustawić dolną część pleców jak najbliżej oparcia.

2. Upewnić się, że uda ułożone są poziomo.

OSTRZEŻENIE100 mm 500 mmCarpo 2 SE, Carpo 2 XD SE 2021-05 Używanie skutera

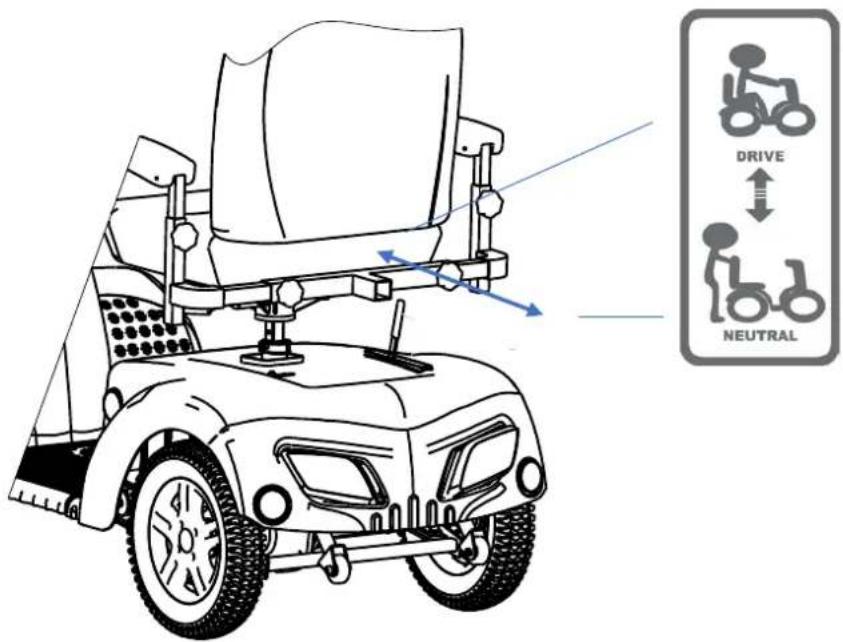

3.4 Hamulec i dźwignia wolnego koła

Ryzyko obrażeń i/lub uszkodzeń Dźwignię wolnego koła można przestawiać tylko, gdy skuter jest WYŁĄCZONY! Jeśli kierowca ma ograniczenia ruchowe, dźwignię wolnego koła powinien przestawiać asystent. NIGDY nie obsługiwać dźwigni na siedząco. Skuter jest wyposażony w system wolnego koła, który jest dostępny i obsługiwany przez opiekuna lub użytkownika, gdy użytkownik nie siedzi na skuterze. Skuter należy przestawiać w tryb jałowy tylko podczas transportu lub wyprowadzenia ze strefy zagrożenia. Jazda

1. Gdy skuter jest wyłączony, przestawić dźwignię wolnego koła na „jazdę”.

3. Teraz możliwa jest jazda sterowana elektronicznie.

2. Przełączyć dźwignię wolnego biegu w położenie „neutralne”.

3. Skuter można teraz pchać bez napędu elektronicznego.

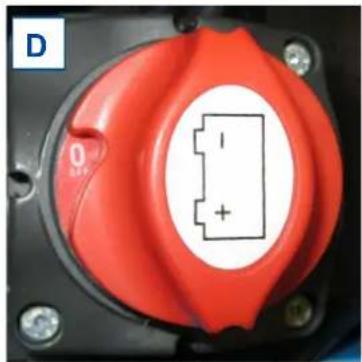

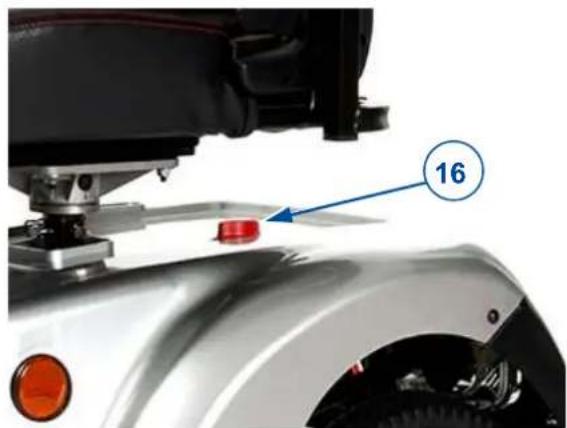

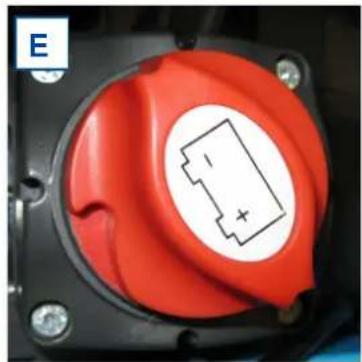

3.5 Wyłącznik akumulatora

Skuter jest wyposażony w wyłącznik akumulatora (16). Służy on do rozłączania obwodu między modułem zasilania i akumulatorem. Wyłącznika używa się jako zabezpieczenia podczas transportu, konserwacji i napraw. Można też zdemontować pokrętło wyłącznika akumulatora, aby uniemożliwić ruch skutera pod nieobecność użytkownika.

OSTRZEŻENIE 16Carpo 2 SE, Carpo 2 XD SE 2021-05 Używanie skutera

Akumulator podłączony Akumulator odłączony Położenie końcowe rozłącznika

Położenia wyłącznika akumulatora Obsługa: Obrócić czerwony wyłącznik akumulatora (16) w prawo do położenia „I”, aby podłączyć akumulator do modułu zasilania [C]. w lewo do położenia „0”, aby odłączyć akumulator [D]. w lewo poza położenie „0” do położenia końcowego [E] i zdjąć pokrętło z wyłącznika.

3.6 Regulacje elementów mających wpływ na wygodę użytkowania

Ryzyko obrażeń i/lub uszkodzeń Nigdy nie wykonywać regulacji podczas jazdy. Dozwolone regulacje mogą zmienić stabilność skutera (przechylenie do tyłu lub na boki).

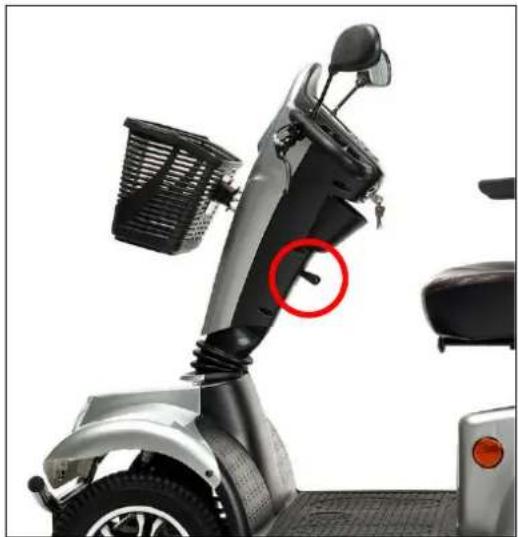

3.6.1 Regulacja kolumny kierowniczej

Ryzyko obrażeń ciała Przed regulacją kąta nachylenia kolumny kierowniczej wyłączyć skuter. Nie opierać się całym ciężarem o kolumnę kierowniczą. Kolumnę kierowniczą można ustawić w wielu różnych położeniach (bezstopniowo), aby dostosować jej ustawienie do każdego kierowcy.

1. Popchnąć dźwignię w dół.

2. Ustawić kolumnę kierowniczą w żądanym położeniu.

3. Zwolnić dźwignię.

OSTRZEŻENIEOSTRZEŻENIE

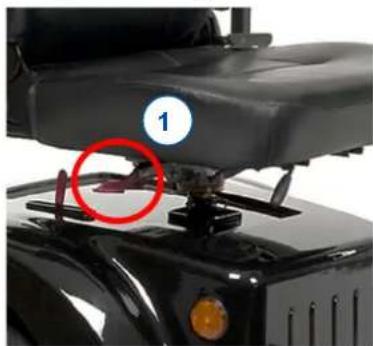

3.6.2 Regulacja siedziska

Ryzyko obrażeń ciała Upewnić się, że siedzisko jest prawidłowo założone. Demontaż siedziska

1. Pociągnąć za dźwignię siedziska (1) do góry.

2. Obrócić siedzisko o niewielki kąt i podnieść je z drążka

3. Puścić dźwignię siedziska.

Umieszczanie i blokowanie siedziska

1. Pociągnąć za dźwignię siedziska do góry.

2. Umieścić siedzisko na drążku regulacyjnym i jednocześnie przytrzymać wciśniętą dźwignię

3. Puścić dźwignię siedziska.

4. Upewnić się, że siedzisko jest prawidłowo założone.

1. Pociągnąć za dźwignię siedziska do góry.

2. Obrócić siedzisko do żądanego położenia.

3. Puścić dźwignię siedziska. Siedzisko zatrzymuje się po 90°.

4. Upewnić się, że siedzisko jest prawidłowo założone.

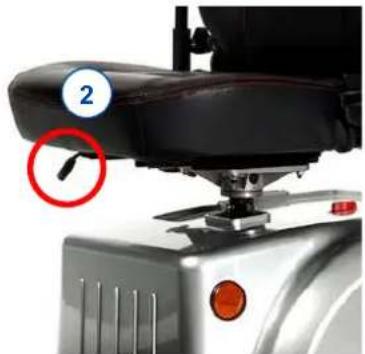

Regulacja głębokości

1. Pociągnąć za dźwignię regulacji głębokości siedziska (2) do

2. Przesunąć siedzisko do przodu lub do tyłu po prowadnicach

głębokości siedziska.

3. Aby zablokować siedzisko, puścić dźwignię, gdy siedzisko

znajdzie się w wybranym położeniu.

4. Obrócić siedzisko o niewielki kąt, aż zablokuje się w wybranym

5. Upewnić się, że siedzisko jest prawidłowo założone.

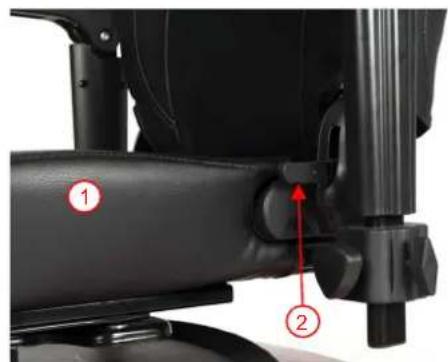

3.6.3 Regulacja oparcia

Z boku oparcia dodano dźwignię pochylenia (2). Pociągnąć dźwignię do góry, aby zwolnić oparcie i złożyć je do przodu (-75°) lub wyregulować kąt nachylenia oparcia (0°-22°).

1 = System siedziska 2 = Dźwignia pochylenia OSTRZEŻENIE

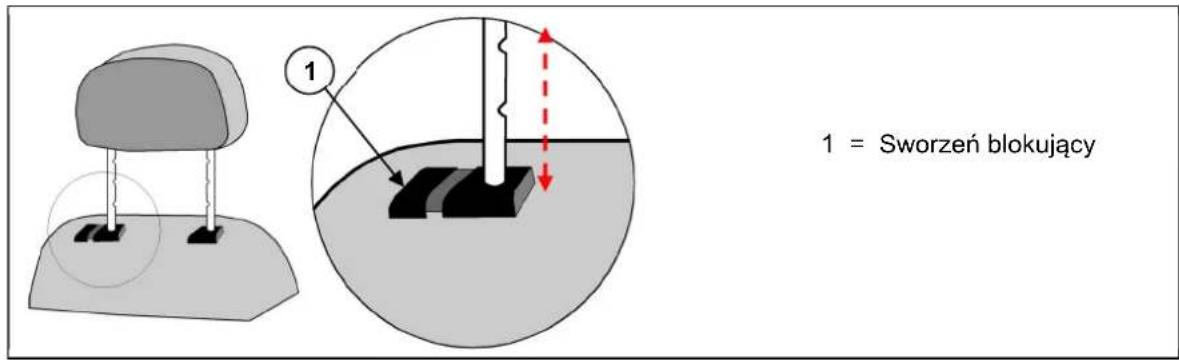

3.6.4 Regulacja zagłówka:

1. Delikatnie nacisnąć sworzeń blokujący (1) w kierunku zagłówka.

2. Ustawić zagłówek na żądanej wysokości.

3. Puścić sworzeń blokujący.

4. Zagłówek zostanie zablokowany w wybranym położeniu.

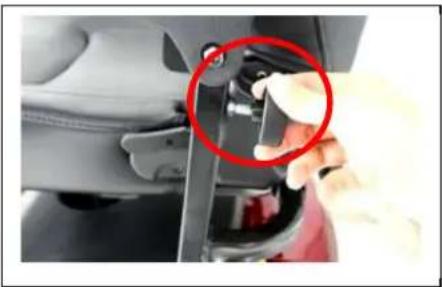

3.6.5 Regulacja podłokietników

Ryzyko przewrócenia Upewnić się, że podłokietniki są ustawione symetrycznie względem siedziska. Zawsze montować rurę wewnętrzną w bezpiecznej odległości 50 mm od rury zewnętrznej. Można regulować zarówno wysokość jak i głębokość podłokietnika. Regulacja wysokości podłokietnika Ryzyko obrażeń ciała - Nie wkładać palców, sprzączek, odzieży ani biżuterii między odchylany system podłokietnika.

1. Odchylić podłokietnik do tyłu.

2. Poluzować pokrętło blokujące.

3. Chwycić podłokietnik.

4. Przesuwać podłokietnik w górę lub w dół do żądanej

wysokości (zakres: 30 mm bezstopniowo).

5. Ponownie dokręcić pokrętło blokujące.

6. Upewnić się, że podłokietnik jest prawidłowo założony.

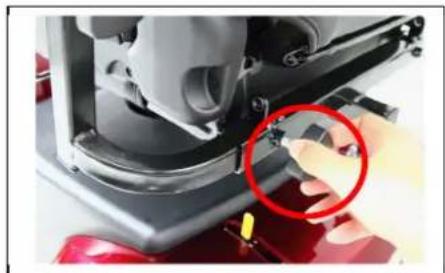

Regulacja szerokości podłokietnika

1. Poluzować pokrętło blokujące z tyłu skutera.

2. Chwycić wewnętrzną rurę kwadratową.

3. Przesuwać rurę, aby ustawić podłokietnik na żądaną

głębokość (zakres: 120 mm po każdej stronie bezstopniowo).

4. Ponownie dokręcić pokrętło blokujące.

5. Upewnić się, że podłokietnik jest prawidłowo założony.

3.7 Automatyczne odłączenie zasilania

Skuter jest wyposażony w system automatycznego wyłączania zasilania, aby zapobiec przypadkowemu rozładowaniu się akumulatora. W razie nieużywania skutera przez dziesięć minut, nastąpi jego automatyczne wyłączenie. W takim przypadku należy wyłączyć i ponownie włączyć skuter, a będzie on gotowy do użytku.

1 = Sworzeń blokujący

PRZESTROGAPRZESTROGACarpo 2 SE, Carpo 2 XD SE 2021-05 Używanie skutera

3.8 Ładowanie akumulatorów

Ryzyko obrażeń i uszkodzeń mienia w wyniku pożaru

Używać wyłącznie ładowarki dostarczonej ze skuterem. Stosowanie innej ładowarki może być niebezpieczne (zagrożenie pożarem).

Ładowarka przeznaczona jest wyłącznie do ładowania akumulatorów dostarczonych wraz z skuterem, a nie do ładowania innych akumulatorów.

Nie modyfikować dostarczonych części, takich jak, kable, wtyczki lub ładowarka. Nigdy nie otwierać ani nie modyfikować akumulatora ani terminali.

Chronić akumulator i ładowarkę przed ogniem, wysokimi i niskimi temperaturami (patrz rozdział

), wilgocią, światłem słonecznym, silnymi uderzeniami (np. upadkiem). NIE WOLNO używać akumulatora, jeśli takie zdarzenia wystąpiły. Ładować akumulator przy użyciu ła dowarki, w pomieszczeniach, w dobrze wentylowanym miejscu, poza zasięgiem dzieci.

Przed ładowaniem akumulatora skutera zapoznać się z instrukcją użytkownika dołączonej ładowarki. Więcej informacji można znaleźć u wyspecjalizowanego sprzedawcy lub w naszej witrynie internetowej http://www.vermeiren.com/

Proces samorozładowania i prąd spoczynkowy podłączonych odbiorów powoduje powolne rozładowanie się akumulatora. Pełne rozładowanie akumulatora może spowodować jego nieodwracalne uszkodzenie. Należy pamiętać, aby w odpowiednim czasie ładować akumulator: o W przypadku intensywnej eksploatacji (długie odległości, codzienne użytkowanie): Ładować natychmiast po użyciu.

W przypadku przeciętnej eksploatacji (krótkie odległości, użytkowanie codziennie lub kilka razy w tygodniu): Ładować, gdy wskaźnik akumulatora pokaże 50% rozładowania.

o W przypadku eksploatacji okazjonalnej lub przechowywania: Ładować raz na tydzień. Należy się zapoznać z instrukcjami przechowywania i konserwacji w rozdziale 4 oraz szczegółami technicznymi w rozdziale 6. Ładowarkę należy odłączać tylko wtedy, gdy akumulator jest w pełni naładowany, por. następujące symbole na ładowarce. Nie ładować akumulatora w temperaturze poniżej 0°C. Przenieść akumulator w cieplejsze miejsce i rozpocząć ładowanie. Terminal ładowarki powinien być czysty, wolny od kurzu i innych zabrudzeń.

razie problemów z ładowaniem akumulatora zgodnie z niniejszymi instrukcjami skontaktować się z wyspecjalizowanym sprzedawcą.

Instrukcje dotyczące wymiany akumulatora można znaleźć w instrukcji instalacji.

Zaleca się, aby odłączyć ładowarkę od sieci, gdy jest nieużywana. Oszczędza to energię.

Jeśli urządzenia pozostaną podłączone do portu USB podczas ładowania skutera, bateria nigdy nie będzie w pełni naładowana. Dlatego przed rozpoczęciem ładowania skutera należy odłączyć wszystkie urządzenia o d portu USB

Diody świecące (LED) w kolumnie kierowniczej wskazują pozostały stan naładowania akumulatorów. Jeśli ładowarka jest włączona i żadna dioda nie świeci, sprawdzić bezpiecznik. Jeśli nie świeci się czerwona dioda LED, ładowarka jest uszkodzona. Należy skontaktować się z wyspecjalizowanym sprzedawcą.

1. Wyłączyć skuter i wyjąć kluczyk.

2. NAJPIERW podłączyć ładowarkę do gniazdka 230 V AC.

3. Otworzyć pokrywę punktu ładowania na skuterze.

OSTRZEŻENIE PRZESTROGACarpo 2 SE, Carpo 2 XD SE 2021-05 Używanie skutera

4. Podłączyć ładowarkę.

5. Objaśnienia dotyczące wskaźników ładowarki są podane w instrukcji obsługi ładowarki.

6. Gdy akumulator zostanie w pełni naładowany, odłącz skuter od ładowarki.

7. Włączyć skuter i sprawdzić, czy wszystkie kontrolki wskazujące stan akumulatora się świecą.

8. Odłączyć ładowarkę od gniazdka, poczekać, aż ostygnie i schować w suchym miejscu.

W przypadku wyświetlania na panelu obsługi kodu ostrzeżenia „Drive inhibit” (Blokada napędu) po zakończeniu ładowania, sprawdź czy ładowarka jest odłączona. To zabezpieczenie chroni przed ruszeniem, podczas gdy ładowarka jest podłączona do sieci zasilającej.

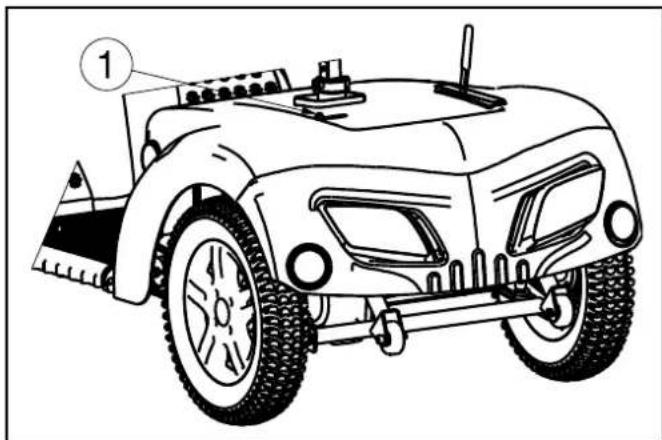

3.9 Bezpieczniki termiczne

Aby chronić silnik przed przeciążeniem, skuter ma z tyłu mechanizm zabezpieczający przed przegrzaniem. Bezpiecznik termiczny automatycznie odetnie silnik, aby zapobiec przegrzaniu, a tym samym szybkiemu zużyciu lub awariom. Dostęp do zabezpieczenia termicznego można uzyskać przez otwór z tyłu plastikowej pokrywy. Urządzenie zabezpieczenia termicznego może zostać uruchomione w przypadku wjeżdżania na wzniesienia i zjeżdżania ze wzniesień, których kąt nachylenia przekracza maksymalną określoną wartość. Wyskoczenie urządzenia zabezpieczającego ze swojego miejsca mogą też spowodować obciążenia nominalne, które przekraczają maksymalną dozwoloną wartość. Podobnie, przeciążenie może również spowodować jazda z załączonym hamulcem silnika. Maksymalne wartości, których nie należy przekraczać, podano w §6. Aby kontynuować jazdę skuterem, usunąć przyczynę przeciążenia i poczekać, aż silnik ostygnie. Wówczas delikatnie wepchnąć mechanizm zabezpieczenia termicznego na miejsce. Skuter jest znowu gotowy do jazdy.

3. Sieciowa ładowarka akumulatoraCarpo 2 SE, Carpo 2 XD SE

2021-05 Używanie skutera

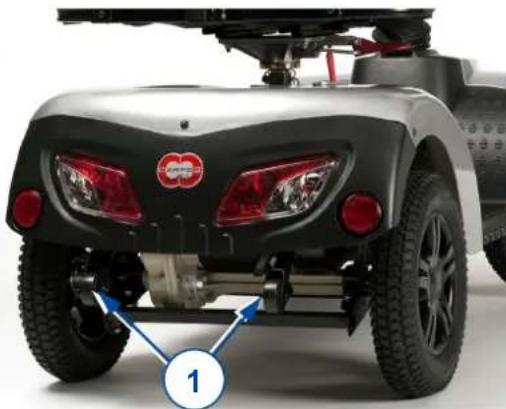

3.10 System zapobiegania przewróceniu

System zapobiegania przewróceniu (1) jest przymocowany do ramy skutera z tyłu. Nie można go zdemontować. System zapobiegania przewróceniu służy bezpieczeństwu użytkownika. Zapobiega przewróceniu się skutera do tyłu w przypadku przejeżdżania przez niewielkie przeszkody, które NIE przekraczają maksymalnej podanej wysokości jak podano w §6.

1Carpo 2 SE, Carpo 2 XD SE 2021-05 Konserwacja

4 Konserwacja Regularna konserwacja zapewnia utrzymanie pełnej sprawności skutera. Instrukcję konserwacji można znaleźć w witrynie Vermeiren: www.vermeiren.com.

Ryzyko obrażeń i uszkodzeń Naprawę i wymianę części mogą wykonywać tylko osoby przeszkolone. Należy używać wyłącznie oryginalnych części zamiennych Vermeiren.

Na ostatniej stronie instrukcji znajduje się formularz dla wyspecjalizowanego sprzedawcy, służący do odnotowywania wszystkich czynności serwisowych.

Częstotliwość serwisu zależy od częstotliwości i intensywności użytkowania. Skontaktuj się ze sprzedawcą, aby uzgodnić harmonogram kontroli/konserwacji/napraw.

Przed każdym użyciem Kontrolować wizualnie następujące punkty: Stan akumulatora: Ładować akumulator w razie potrzeby, patrz §3.8. Stan kół/opon: Prawidłowe ciśnienie, profil, bez uszkodzeń. Stan ogólny Skontaktować się z wyspecjalizowanym sprzedawcą w kwestii ewentualnych napraw lub wymiany części. Co miesiąc Jeśli skuter jest przechowywany przez dłuższy czas, należy co miesiąc doładowywać akumulator. Więcej informacji: patrz §3.8. Co roku lub częściej Zlecać kontrolę i serwis skutera wyspecjalizowanemu sprzedawcy raz w roku lub częściej. Minimalna częstotliwość czynności konserwacyjnych zależy od częstości użytkowania. Dlatego należy ją uzgodnić z wyspecjalizowanym sprzedawcą. W przypadku przechowywania Upewnić się, że skuter jest przechowywany w suchym miejscu, aby zapobiec wzrostowi pleśni i uszkodzeniu tapicerki. Odłączyć akumulator, aby zapobiec jego uszkodzeniu.

Ryzyko uszkodzenia spowodowanego wilgocią Konsola kierownicza powinna być czysta i chroniona przed wodą i deszczem. Do czyszczenia skutera nigdy nie używać strumienia wody z węża ani myjki wysokociśnieniowej. Wszystkie twarde części skutera wycierać wilgotną (ale nie ociekającą wodą) ściereczką. W razie konieczności używać łagodnego detergentu odpowiedniego do mycia powierzchni lakierowanych i z tworzyw sztucznych. Tapicerkę można czyścić letnią wodą i łagodnym mydłem. Do czyszczenia nie używać szorstkich środków czyszczących. Otwory wentylacyjne ładowarki powinny być czyste, wolne od nagromadzonego kurzu. W razie potrzeby zdmuchnąć kurz i oczyścić obudowę ładowarki lekko zwilżoną ściereczką. PRZESTROGAPRZESTROGACarpo 2 SE, Carpo 2 XD SE 2021-05 Konserwacja

4.2 Przewidywany okres użytkowania

Przeciętny okres użytkowania skutera to 5 lat. Ten czas może być dłuższy lub krótszy, zależnie od częstotliwości korzystania, warunków jazdy i konserwacji.

Przed każdym ponownym użyciem skuter należy zdezynfekować, skontrolować i poddać konserwacji zgodnie z instrukcję konserwacji.

4.4 Zakończenie użytkowania

Po zakończeniu użytkowania należy poddać skuter utylizacji zgodnie z lokalnie obowiązującymi przepisami w zakresie ochrony środowiska. Najlepszym sposobem, aby to zrobić, jest demontaż skutera, w celu ułatwienia transportu części nadających się do przetworzenia. Akumulatory zwykle zbiera się oddzielnie.

Gwarancja na produkt podlega ogólnym warunkom każdego kraju, jak można sprawdzić na naszej stronie firmowej.Carpo 2 SE, Carpo 2 XD SE 2021-05 Diagnozowanie i rozwiązywanie problemów

5 Diagnozowanie i rozwiązywanie problemów Nawet jeśli skuter jest użytkowany prawidłowo, może wystąpić problem techniczny. W takim przypadku skontaktować się z lokalnym wyspecjalizowanym sprzedawcą. Ryzyko obrażeń i uszkodzeń skutera NIGDY nie podejmować prób samodzielnej naprawy skutera. Jeśli dojdzie do usterki konsoli kierowniczej, należy skontaktować się z wyspecjalizowanym sprzedawcą. Podejmie on decyzję, czy konsola wymaga przeprogramowania. Poniższe symptomy mogą oznaczać poważny problem. Jeśli wystąpią któreś z poniższych sytuacji zawsze skontaktuj się z wyspecjalizowanym sprzedawcą. Nietypowe dźwięki; Przetarte/uszkodzone wiązki kabli; Pęknięte lub połamane złącza; Nierównomierne zużycie bieżnika na jednej z opon; Trzęsące się, rwane ruchy; Ściąganie skutera na jedną stronę; Uszkodzone lub zepsute zespoły kół; Skuter się nie włącza; Skuter się włącza, ale nie jedzie do przodu ani do tyłu. W przypadku możliwego problemu na wyświetlaczu LCD wyświetlany jest kod systemowy, patrz również § 3.2.2. Poniższa tabela zawiera zestawienie możliwych kodów systemowych. Niektóre problemy może rozwiązać sam użytkownik. W przypadku wszystkich problemów oznaczonych kolorem szarym należy się skontaktować z wyspecjalizowanym sprzedawcą. Tabela 1: Diagnozowanie i rozwiązywanie problemów Kod

Niskie napięcie akumulatora Natychmiast naładować akumulator.

Wysoki poziom naładowania akumulatora

Sprawdzić silnik, jego podłączenie i okablowanie. Należy skontaktować się z wyspecjalizowanym sprzedawcą.

Zwarcie silnika Należy skontaktować się z wyspecjalizowanym sprzedawcą.

Hamulce postojowe Hamulec postojowy nie jest włączony; przestawić dźwignię wolnych kół z położenia "neutralne" na "

Przeciążenie silnika Wyłączyć skuter, pozostawić na kilka minut i włączyć ponownie. Wybierać mniej strome zbocza

Blokada jazdy Odłączyć ładowarkę. LUB Zwolnij dźwignię prędkości przed włączeniem skutera.

Potencjometr prędkości Sprawdzić przepustnicę i potencjometr prędkości, a także wszystkie powiązane połączenia i przewody. Należy skontaktować się z wyspecjalizowanym sprzedawcą.

Regulator Wyłączyć skuter, pozostawić na kilka minut i włączyć ponownie. Sprawdzić silnik, jego podłączenie i okablowanie. Należy skontaktować się z wyspecjalizowanym sprzedawcą.

Nie znaleziono hamulca postojowego

Sprawdzić wszystkie podłączenia i okablowanie. Należy skontaktować się z wyspecjalizowanym sprzedawcą.

Wysoki poziom naładowania akumulatora

Podczas jazdy w dół zbocza należy się zatrzymać / zmniejszyć prędkość jazdy. Wybierać mniej strome zbocza.

Uszkodzony akumulator: należy skontaktować się z wyspecjalizowanym sprzedawcą.

OSTRZEŻENIECarpo 2 SE, Carpo 2 XD SE 2021-05 Parametry techniczne

6 Parametry techniczne Poniższe warunki techniczne dotyczą skutera w standardowych ustawieniach i optymalnych warunkach otoczenia. Jeśli zostaną użyte inne akcesoria, wartości w tabeli ulegną zmianie. Zmiany temperatury otoczenia, wilgotności, wzniesienia i spadki terenu, rodzaj podłoża i poziom naładowania akumulatora mogą skrócić zasięg. Marka

Skutery z napędem na tylne koła, klasa C.

Maksymalna masa użytkownika

Długość 1550 mm Szerokość 660 mm Wysokość 1390 mm Długość po złożeniu / zdemontowaniu Nieskładane Szerokość po złożeniu / zdemontowaniu

Nieskładane Wysokość po złożeniu / zdemontowaniu

670 mm (po wyjęciu siedziska i złożeniu kolumny kierowniczej) Masa łączna 144 kg Masa najcięższej części (która może być zdemontowana lub usunięta) 124,2 kg (bez siedziska) lub 77,2 kg (bez siedziska i akumulatorów) Masa części, które można zdemontować lub usunąć Siedzisko: 20,4 kg; Akumulatory: 23,50 kg Maksymalne bezpieczne nachylenie terenu

Prześwit poprzeczny 100 mm Wjeżdżanie na przeszkody 100 mm Prędkość maksymalna 10 km/h lub 15 km/h 13 km/h Zasięg ciągłej jazdy* 45 km 55 km Min. akumulator 80 Ah (C20), 12V DC, szczelny, typu AGM, Bezobsługowy Kąt płaszczyzny siedziska 5° Efektywna głębokość siedziska 480 mm Wysokość powierzchni siedziska przy przedniej krawędzi (mierzona od ziemi) Min: 700 mm Maks: 775 mm Wysokość powierzchni siedziska przy przedniej krawędzi (mierzona od podpórki pod stopę) Min: 480 mm Maks: 555 mm Wysokość podpórki pod stopę 210 mm Kąt oparcia -64° / 32° Wysokość oparcia 720 mm Odległość między podłokietnikiem i siedziskiem Min: 165 mm Maks: 230 mm Przednie położenie konstrukcji podłokietnika 330 mm Silnik Nom. 750 W, hamulce elektromagnetyczne Ładowarka akumulatora 8 A (zewnętrzna)Carpo 2 SE, Carpo 2 XD SE 2021-05 Parametry techniczne

Skutery z napędem na tylne koła, klasa C.

Maksymalna masa użytkownika

Złącze USB Tak Klasa ochrony IPX4 Klasa ochrony ładowarki akumulatora IPx1 Klasa izolacji ładowarki akumulatora II Minimalna średnica skrętu 2000 mm Szerokość cofania 2000 mm Średnica kół tylnych (liczba) 3.00-8 powietrze (2) Ciśnienie w oponie, koła tylne (napędowe) Maks. 3,5 bara Średnica kół sterujących (liczba) 3.00-8 powietrze (2) Ciśnienie w oponie, koła sterujące Maks. 3,5 bara Temperatura przechowywania i użytkowania od -15°C do +40 °C Wilgotność podczas przechowywania i użytkowania 30% - 70% Zastrzegamy sobie prawo zmian technicznych. Tolerancja pomiarów ± 15 mm / 1,5 kg / 1,5°.

• Teoretyczny zasięg jazdy będzie krótszy, jeśli skutera używa się często na zboczach, nierównym terenie i przejeżdża się przez krawężniki.Carpo 2 SE, Carpo 2 XD SE 2021-05 Obsah
