MANUAL DE USUARIO Carpo 2 SE Vermeiren

Instrucciones destinadas a los distribuidores especializados El presente manual de instrucciones es parte integrante del producto y se debe adjuntar a todas las producto que se vendan. Versión: E, 2021-05

3.3 Traslado hacia y fuera del scooter .............................................................. 12

Introducción ¡Felicidades! Es usted el propietario de un scooter Vermeiren. Este scooter ha sido fabricado por personal experto y cualificado. Se ha diseñado y fabricado según los más altos estándares de calidad, implementados por Vermeiren. Le agradecemos su confianza en los productos Vermeiren. Para ayudarle en la utilización del scooter y sus opciones de manejo, le suministramos este manual. Léalo detenidamente; le ayudará a familiarizarse con el manejo, las capacidades y limitaciones de su scooter. Si todavía tiene alguna duda después de leer este manual, contacte con su distribuidor especializado, estará encantado de ayudarle. Nota importante Para garantizar su seguridad y prolongar la vida útil de su producto, cuídelo bien y asegúrese de realizar revisiones y mantenimientos de manera regular. Este manual refleja los desarrollos más recientes del producto. Vermeiren se reserva el derecho a implementar cambios en este tipo de producto sin que ello suponga obligación alguna de adaptar o cambiar productos similares previamente entregados. Las imágenes del producto están presentes para clarificar las instrucciones contenidas en este manual. Los detalles del producto mostrado pueden variar con su producto. Información disponible En nuestro sitio web http://www.vermeiren.com/ siempre encontrará la versión más reciente de la información en este manual. Consulte este sitio web de manera regular para estar al tanto de posibles actualizaciones. Las personas con discapacidad visual pueden descargarse la versión electrónica del manual y utilizar un software de síntesis de voz para poder oír su contenido.

Este manual de usuario Para el usuario y el distribuidor especializado

Manual de usuario del cargador de batería Para el usuario y el distribuidor especializado

Manual de mantenimiento para scooters Para el distribuidor especializado

Declaración CE de conformidadEN

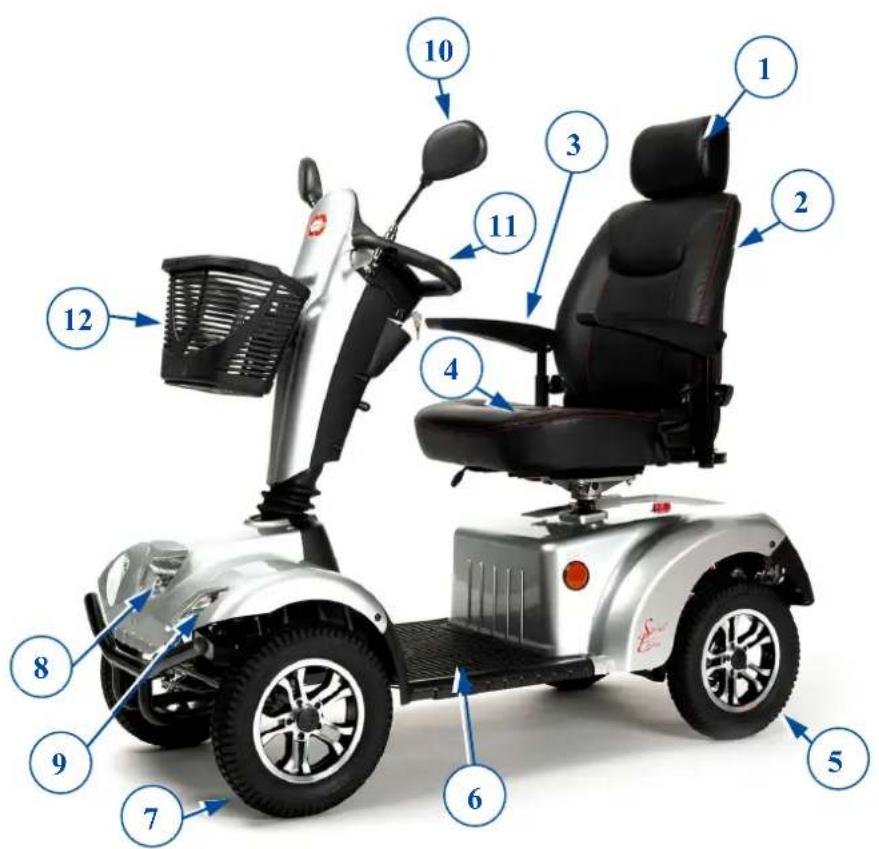

Carpo 2 SE, Carpo 2 XD SE 2021-05 Su producto

Carpo 2 SE, Carpo 2 XD SE 2021-05 Su producto

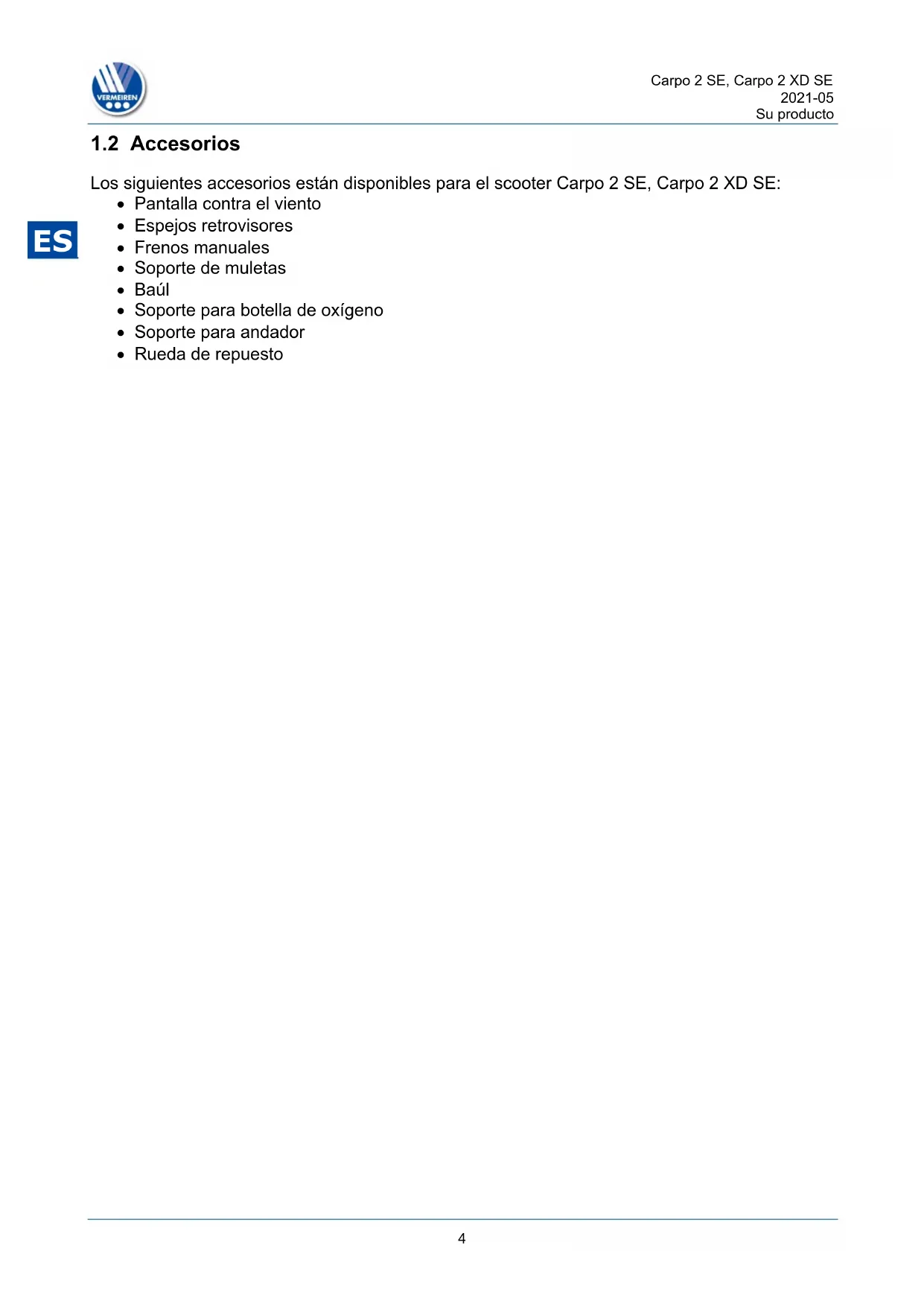

Los siguientes accesorios están disponibles para el scooter Carpo 2 SE, Carpo 2 XD SE: Pantalla contra el viento Espejos retrovisores Frenos manuales Soporte de muletas Baúl Soporte para botella de oxígeno Soporte para andador Rueda de repuestoEN

Este párrafo describe brevemente el uso previsto del scooter. También se incluyen avisos pertinentes a las instrucciones en otros párrafos. De esta manera se pretende avisar al usuario de un eventual mal uso del scooter. El scooter está clasificado como producto de clase C y es adecuado para su uso en exteriores. Este scooter está diseñado y fabricado exclusivamente para transportar a una (1) persona con un peso máximo de 150kg. No está diseñado Para transportar mercancías u objetos, o para otros usos que no sean el transporte descrito anteriormente. NO utilizar el scooter si sufre de discapacidades físicas o mentales —como discapacidades visuales, enfermedades mentales, hemiplejía o paraplejía— que puedan ponerle en riesgo a usted o a otras personas al conducir el scooter. Por tanto, consulte primero con su médico y asegúrese de que su distribuidor especializado esté al tanto de los consejos de su médico. Si fuera aplicable, utilizar sólo accesorios y piezas de repuesto aprobadas por Vermeiren. Consulte todos los datos técnicos y las limitaciones del scooter en el capítulo 6. La garantía de este producto se basa en el uso y mantenimiento normales descritos en este manual. La garantía se invalida si el producto sufre cualquier daño causado por un uso indebido o falta de mantenimiento.

2.2 Instrucciones generales de seguridad

Riesgo de lesiones y daños Lea y siga las instruccion es contenidas en este manual. De no seguirlas, puede acabar lesionándose a sí mismo, o acabar rompiendo el scooter.

Tener en cuenta las siguientes advertencias durante su utilización: No utilizar el scooter si se han consumido alcohol, medicamentos u otras sustancias que afecten la capacidad de conducir. Tenga en cuenta que ciertas partes del scooter pueden llegar a calentarse o enfriarse demasiado a causa de la temperatura ambiente, la luz del sol, equipos de calefacción, o debido al accionamiento del motor durante la conducción. Tener siempre cuidado al tocar. Llevar ropa protectora cuando haga frío. Después de conducir, esperar a que el scooter/motor se haya enfriado. Antes de poner en marcha el scooter, tenga en cuenta el entorno y situación en que se encuentra. Ajustar la velocidad antes de comenzar a conducir. Se recomienda ir a la velocidad mínima al conducir en interiores. Para conducir en exteriores, se puede ajustar la velocidad hasta aquella en la que se sienta seguro y cómodo el usuario. Tener SIEMPRE en cuenta que el scooter puede pararse de repente si se agota la batería o se activa alguna medida de protección que evita que se dañe el scooter. Comprobar también las causas mencionadas en el capítulo 5. Se han realizado pruebas sobre la compatibilidad electromagnética del scooter, y cumple con los estándares. Aun así, fuentes de campos electromagnéticos, como los campos de teléfonos móviles, generadores eléctricos o fuentes de alta potencia, pueden influir en la capacidad de conducción del scooter. Por otro lado, los componentes electrónicos del scooter también pueden afectar a otros aparatos eléctricos, como los sistemas de alarma de las tiendas y puertas automáticas. Por tanto, se recomienda comprobar regularmente que el scooter no presente daños o desgastes, ya que podrían agravar la interferencia (véase también el capítulo 4). Sólo conducir en superficies planas en las que las cuatro ruedas toquen el suelo y en las que hay suficiente contacto para manejar el scooter de manera segura. PRECAUCIÓNEN

Asegurarse de que manos, ropa, cinturones, hebillas o joyas no queden atrapados por las ruedas u otras piezas móviles durante su uso.

2.3 Símbolos presentes en el scooter

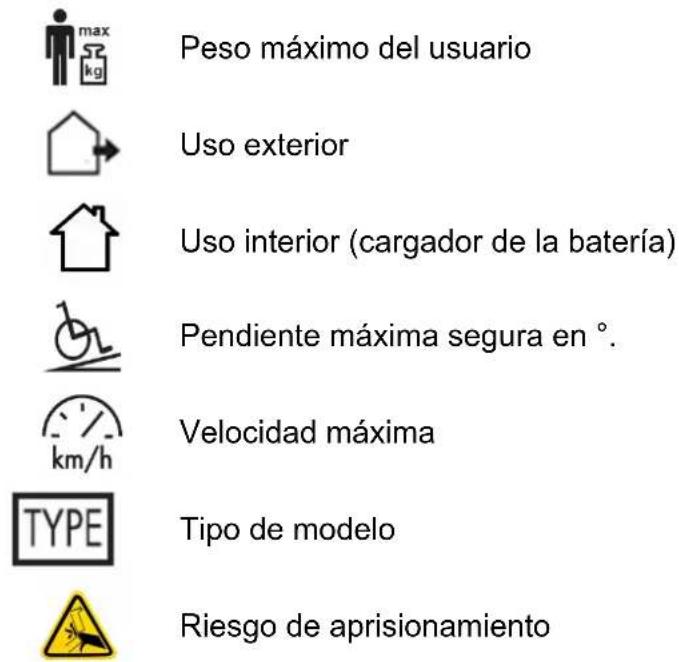

Los símbolos de la siguiente lista son aplicables a su scooter. Los símbolos que faltan se encuentran en la norma ISO pertinente (ISO 7000, ISO 7001 y IEC 417).

Peso máximo del usuario

Uso interior (cargador de la batería)

Pendiente máxima segura en °.

Riesgo de aprisionamiento

La mejor manera de transportar el scooter es usando el modo neutral. Colocar el scooter en modo neutral y rodarlo al lugar deseado. Si no fuera posible, puede transportar el scooter siguiendo los siguientes pasos:

1. Desactivar el scooter.

2. Retirar piezas sueltas (cinturón y baterías).

3. Almacenar las piezas sueltas en un lugar seguro.

4. Cargar el bastidor con el mecanismo de dirección con 2 o 3 personas al lugar deseado.

Sujetar el bastidor por el chasis o las piezas fijas del bastidor; no sujetar por el parachoques o las piezas de plástico.

2.4.2 Transportar en el coche

Riesgo de lesiones - El scooter no es apto para su uso como asiento en un automóvil. Riesgo de lesiones Retirar todas las piezas sueltas antes de su transporte. No debe haber personas u objetos debajo del scooter, encima de la placa reposapiés o en el asiento durante su transporte. Asegurarse de que el scooter está bien sujeto para evitar lesiones a los pasajeros durante un choque o una frenada repentina. No colocar los dedos entre los componentes del scooter.

La mejor manera de subir el scooter al coche es mediante rampas. Si no se tiene experiencia conduciendo el scooter sobre rampas, se puede colocar el scooter en modo neutral y empujarlo dentro del coche usando rampas. Si el scooter no cabe en el coche, también se puede transportar el scooter según los siguientes pasos:

1. Retirar todas las piezas sueltas antes de su transporte (asiento, etc.).

2. Almacenar las piezas sueltas en un lugar seguro.

3. Si fuera posible, retirar las baterías / cajas de baterías para ahorrar peso.

4. Plegar el mecanismo de dirección hacia abajo con el ajuste de ángulo.

5. Colocar el scooter en el coche con 2 o 3 personas.

6. Atar firmemente el bastidor del scooter al vehículo.

2.5 Primer uso y almacenamiento

Riesgo de dañar la batería Nunca descargar completamente la batería.

No interrumpir el ciclo de carga; sólo desconectar el cargador de batería cuando la batería está completamente cargada.

Asegurarse de que el scooter se almacena en un ambiente seco para evitar el crecimiento de moho o que se dañe la tapicería. Si fuera necesario, utilizar una cubierta protectora.

Comprobar los datos técnicos de almacenamiento, véase capítulo

Asegurarse de que la batería se ha cargado completamente antes de utilizar el scooter; preguntar al distribuidor si ya se ha realizado esa tarea. Para recargar, seguir las instrucciones de carga en el §3.8.

3 Utilizar el scooter Riesgo de lesiones Leer antes los capítulos anteriores e informarse sobre el uso previsto. NO utilizar el scooter si no se han leído detenidamente y entendido completamente todas las instrucciones. En caso de tener dudas o preguntas, contacte con su distribuidor especializado local, proveedor de cuidados o asesor técnico para recibir asesoramiento.

3.1 Primera conducción

Riesgo de lesiones y daños Asegurarse de que el scooter esté apagado al bajarse de él.

Siempre desconectar el cargador de batería del scooter antes de comenzar a conducirlo.

Asegurarse de que se está familiarizado con el manejo del scooter antes de utilizarlo en lugares concurridos y posiblemente peligrosos. Probar el scooter primero en un área abierta y amplia con pocos transeúntes.

1. Asegurarse de que:

el scooter esté posado sobre una superficie plana con todas las ruedas tocando el suelo; la batería esté completamente cargada, véase el § 3.8; el motor esté acoplado, véase el § 3.4; los neumáticos estén presurizados correctamente, véase el § 6; y el usuario este sentado en la postura adecuada; todos los ajustes se han fijado de forma segura.

2. Encender el scooter, véase el § 3.2.

3. Configurar la velocidad al ajuste de velocidad mínima, véase el §3.2.

4. Colocar ambas manos en los manillares del mástil.

5. Tirar levemente de la palanca operadora de la derecha para conducir hacia adelante.

Utilizar la palanca operadora de la izquierda para conducir hacia atrás. Soltar la palanca para parar. Repetir este paso un par de veces.

6. Cuando se sienta más seguro, repetir estos pasos a una velocidad más alta.

7. Luego, intentar girar moviendo el scooter hacia delante y atrás. Repetir este paso un par de

8. Asegurarse de que el scooter esté estable al acabar de conducir.

9. Apagar el scooter y retirar el scooter para protegerlo contra robos.

3.2 Manejar el scooter

Riesgo de lesiones o daños NO conducir en pendientes, obstáculos, escalones o bordillos de mayor tamaño que los descritos en las especificaciones técnicas del capítulo 6. Tener siempre en cuenta las leyes de tráfico locales, que pueden variar según el país. No ajustar la velocidad mientras se conduce. Tener siempre en cuenta las condiciones meteorológicas. Evitar conducir con tiempo húmedo, calor extremo, nieve, hielo y temperaturas por debajo de cero. Consultar las especificaciones técnicas en el capítulo 6. Para evitar caídas, intentar conducir con un radio de giro amplio en esquinas y curvas. No atajar esquinas y no girar de manera brusca. Intentar conducir en línea recta al pasar por pasajes estrechos para evitar quedarse atrapado. No inclinarse demasiado hacia delante/atrás/la izquierda/la derecha del scooter para evitar caídas. Prestar especial atención al salvar cuestas y obstáculos. PRECAUCIÓN AVISO AVISOEN

Prestar atención al resto de los transeúntes, para quienes el scooter puede llegar a ser un obstáculo. Prestar atención al doblar esquinas, echar marcha atrás o conducir hacia atrás. Si no se está familiarizado con cómo conducir marcha atrás, practicar primero en un área abierta. Indicar la dirección a la que se va a ir antes de doblar esquinas. Utilizar la velocidad mínima mientras se conduce en interiores. No apagar el scooter mientras se conduce, ya que esto activará la parada de emergencia y puede suponer un riesgo de accidente y lesiones. Tener en cuenta la distancia de frenado, ver también las especificaciones técnicas en el capítulo 6. La distancia de frenado depende de la velocidad, la superficie, las condiciones climatológicas, la pendiente y el peso del usuario. Prestar atención a la carretera para detectar baches o grietas que en los que puedan quedar atrapadas las ruedas.

3.2.1 Panel de control

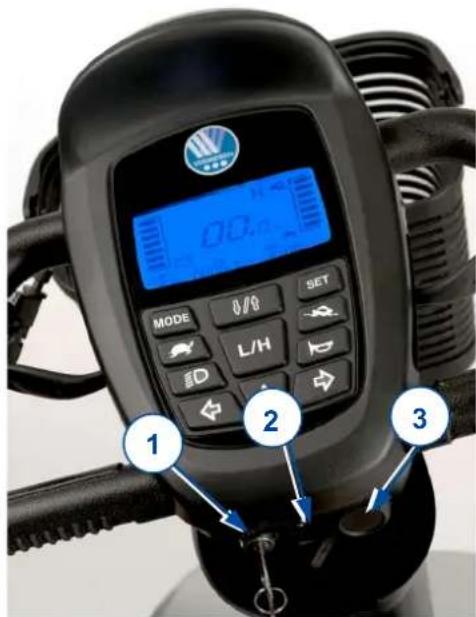

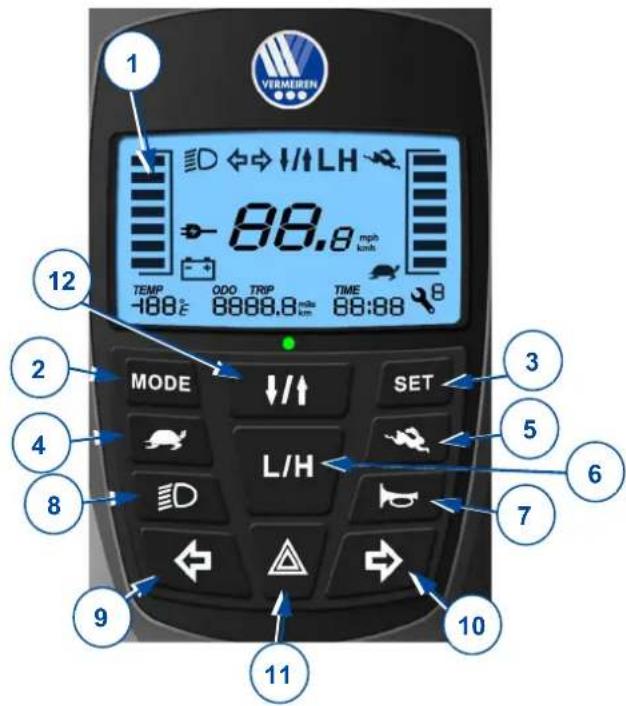

Encender el scooter y con la llave de contacto. El indicador de nivel de la batería (1) se encenderá y mostrará el nivel actual de las baterías. Pulsar el control de velocidad (4, 5, 6) para seleccionar la velocidad de conducción deseada. o Pulsar el botón (6) para elegir entre los ajustes de velocidad alto y bajo. o Pulsar el botón (4) para reducir la velocidad del ajuste elegido. o Pulsar el botón (5) para incrementar el controlador de velocidad. Para hacer sonar la bocina, pulsar el botón de la bocina (7). Para encender las luces delanteras y traseras, pulsar el botón de las luces (8). Para encender las luces de emergencia, pulsar el botón (11). Para encender las luces intermitentes, pulsar el botón deseado: (10) (indicador derecho) u (9) (indicador izquierdo). El timbre pita cuando se encienden las luces intermitentes. Para cambiar la función de las palancas de velocidad, pulse el botón (12) durante 3 segundos. Ahora puede conducir hacia adelante con la palanca izquierda y hacia atrás con la palanca derecha. Vuelva a pulsar el botón (12) durante 3 segundos para cambiar de nuevo. Pulse el botón MODE (2) para cambiar entre el kilometraje total o la distancia actual del viaje.

1. Indicador de nivel de la batería /

4. Controlador de velocidad (lento)

5. Controlador de velocidad (rápido)

6. Perilla de velocidad

8. Luces (delanteras y traseras)

9. Luz indicadora (izq.)

10. Luz indicadora (der.)

11. Luces de emergencia

12. Botón de cambio de la palanca de

Los ajustes de hora están vinculados con el sistema de batería. Si se cambian o conectan nuevas baterías, se tienen que reiniciar los ajustes de hora. El sistema cuenta con un cuentakilómetros. No es necesario resetear el cuentakilómetros después de cambiar la batería.

Pulsar para cambiar el modo, para modificar la hora y la pantalla. Normal Brillo de la pantalla hora minuto Temp. °C/°F (velocidad) kmh/mph, (distancia) km/millas Normal Vermeiren es responsable de las modificaciones del software. Póngase en contacto con su distribuidor o Vermeiren si tiene preguntas o quiere consultar cualquier actualización.

3.2.4 Accionar los frenos

Para aplicar los frenos electromagnéticos:

1. Soltar la palanca de velocidad. El freno electromagnético del motor se activará; el scooter

se detendrá. Para aplicar los frenos manuales (opcional) - freno de emergencia:

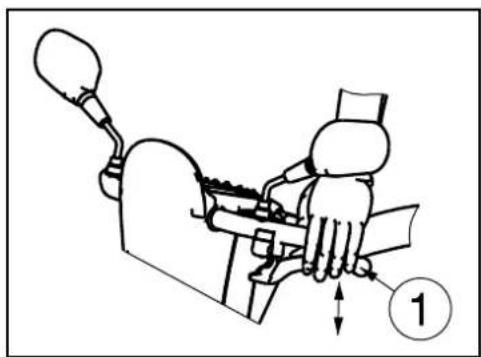

1. Tirar de la palanca de freno (1) hacia el reposapiés.

2. Soltar la palanca de freno.

Para aplicar los frenos manuales (opcional) - freno de estacionamiento:

1. Tirar de la palanca de freno (1) hacia el reposapiés y

usar el botón para bloquearla.

2. Apretar la palanca de freno otra vez para desbloquear

el botón. Se puede ajustar la tensión del freno manual con el ajustador de los cables de freno.

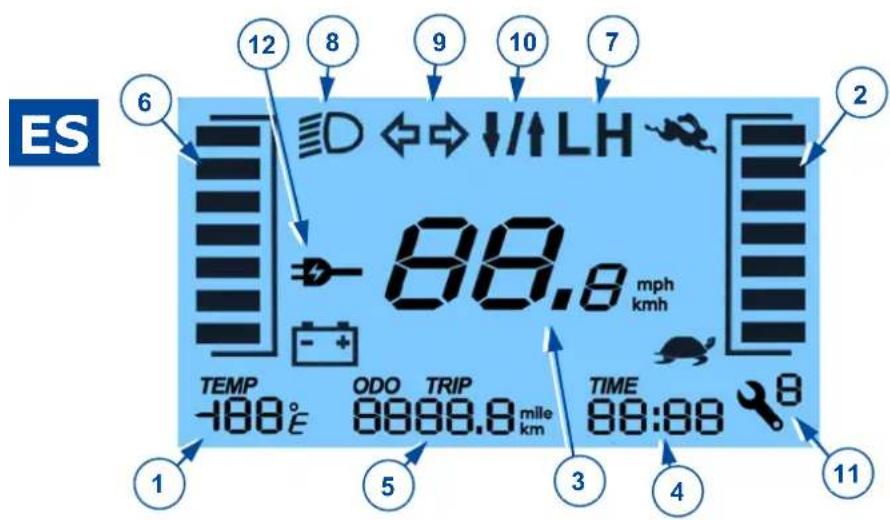

1. Indicador de temperatura

2. Barra de velocidad

3. Indicador de velocidad

6. Indicador de batería

7. Indicador de modo de velocidad

9. Luz indicadora izq./der., luces de

10. Palanca de velocidad cambiada

11. Controlador de códigos de fallo

3.2.5 Conducir el scooter

Riesgo de lesiones No utilizar ambos lados de la palanca de velocidad simultáneamente; podría acabar perdiendo el control del scooter. Mover la palanca de velocidad en la dirección adecuada: TIRAR CON LA MANO DERECHA = MARCHA ADELANTE TIRAR CON LA MANO IZQUIERDA = MARCHA ATRÁS Cuanto más se tire de la palanca, más rápido irá el scooter dentro del ajuste de velocidad seleccionado. Solo utilizar ajustes de velocidad más altos si se siente seguro de que puede operar y controla fácilmente el scooter. Al encender el scooter, esperar 3 segundos antes de tirar de la palanca de velocidad. Si no, sonará la bocina como advertencia y el scooter no se moverá. Si ese fuera el caso, apagar el scooter y volver a encenderlo.

Para frenar, soltar la palanca de velocidad. La palanca volverá a la posición neutral y el scooter frenará poco a poco hasta pararse. Practique tirando de la palanca y soltándola para acostumbrarse al scooter. Tiene que ser capaz de estimar cómo reaccionará el scooter mientras conduce o frena.

3.2.7 Conduciendo doblando esquinas y tomando curvas

Riesgo de lesiones debidas a volcado Reducir la velocidad antes de tomar una curva o doblar una esquina. Siempre mantener una distancia adecuada de las esquinas y los obstáculos. No conducir el vehículo haciendo eses o realizando giros erráticos. Para las curvas y las esquinas, utilizar ambas manos para girar el manillar a la dirección deseada. Es muy importante asegurarse de que hay el suficiente espacio para tomar curvas y doblar esquinas. Los caminos estrechos deben aproximarse en curva larga para que pueda entrar el scooter lo más recto posible por la parte más estrecha del camino. Téngase en cuenta que, en la mayoría de los casos, la parte trasera del scooter es más ancha que la delantera.

La velocidad de la marcha atrás se reduce automáticamente en comparación con la marcha adelante. También recomendamos que use el ajuste de velocidad más lento al ir marcha atrás. No olvidarse de que la dirección de giro al ir marcha atrás va al contrario de cuando se va marcha adelante, y de que el scooter gira automáticamente en la dirección deseada. La bocina sonará mientras se conduce el scooter marcha atrás.

3.2.9 Conducir en pendiente

Riesgo de lesiones y daños No poner nunca el scooter en modo rueda libre en pendientes. El scooter podría empezar a moverse causando lesiones al mismo usuario o a otros transeúntes. No girar al conducir cuesta abajo, ya que el propio peso del scooter puede hacer que se caiga. Asegurarse de que las cuatro ruedas estén en contacto con el suelo al subir o bajar una pendiente. AVISO AVISO AVISOEN

Subir pendientes Conducir en línea recta y a una velocidad más alta al subir una pendiente, e inclinarse levemente hacia adelante. Si se conduce en ángulo o demasiado lento, se corre el riesgo de volcar o caerse. Nunca echar marcha atrás en una cuesta. Bajar pendientes Conducir en línea recta (hacia adelante o atrás) y a una velocidad más lenta al bajar una cuesta. Si se conduce en ángulo o demasiado deprisa, se corre el riesgo de volcar o caerse. Inclinarse levemente hacia atrás durante un descenso de frente; inclinarse levemente hacia adelante durante un descenso de espaldas.

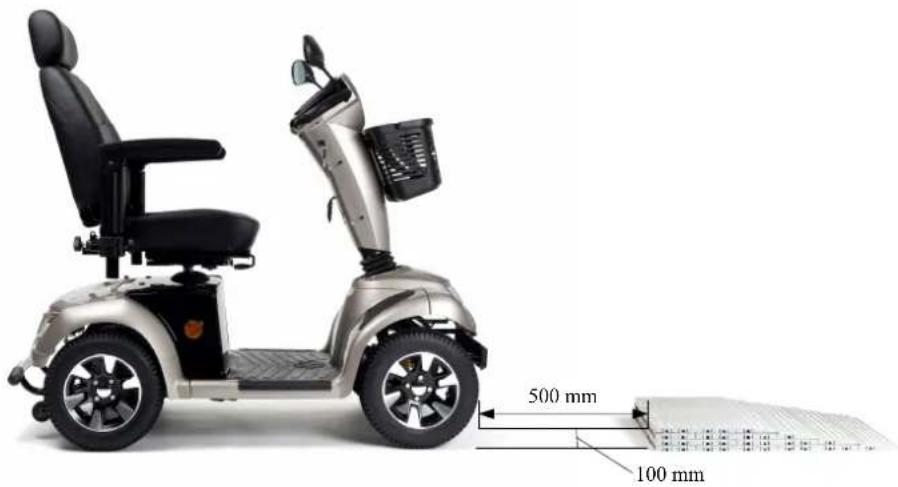

3.2.10 Superación de obstáculos

Riesgo de lesiones por movimientos inesperados No utilizar el scooter en escaleras mecánicas. Siempre salvar bordillos de frente. Asegurarse de que todas las ruedas estén en contacto con el suelo cuando se sube o baja una pendiente. Es posible conducir el scooter por escalones de un máximo de 100 mm. Tomar una carrerilla de 500 mm para salvar estos escalones.

3.3 Traslado hacia y fuera del scooter

1. Aparcar el scooter lo más cerca posible del lugar desde el que se

2. Asegurarse de que el scooter esté apagado.

3. Plegar hacia arriba la almohadilla del lado desde el que se va a

realizar el traslado.

4. Gire el asiento si es necesario (véase §3.6.2).

5. Trasladarse al / del asiento del scooter.

3.3.1 Posición correcta en el scooter

Algunas recomendaciones para usar cómodamente el scooter:

1. Posicionar la zona lumbar lo más cerca posible al respaldo.

2. Asegurarse que los muslos están en horizontal.

3.4 Palanca de frenado y rueda libre

Riesgo de lesiones y daños ¡Manejar la palanca de rueda libre únicamente cuando el scooter esté apagado! La palanca de rueda libre debe ser operada por un auxiliar si usted tiene problemas de movilidad. NUNCA manejarla sentado en el scooter. El scooter viene con un dispositivo de rueda libre accesible y operable por el auxiliar, o por el usuario cuando no está sentado en el scooter. Solo colocar el scooter en modo neutral para transportar el scooter o para sacarlo de una zona peligrosa. Conducción

1. Mientras el scooter está apagado, colocar la palanca de rueda libre en la posición «drive»

3. Ahora se puede conducir electrónicamente.

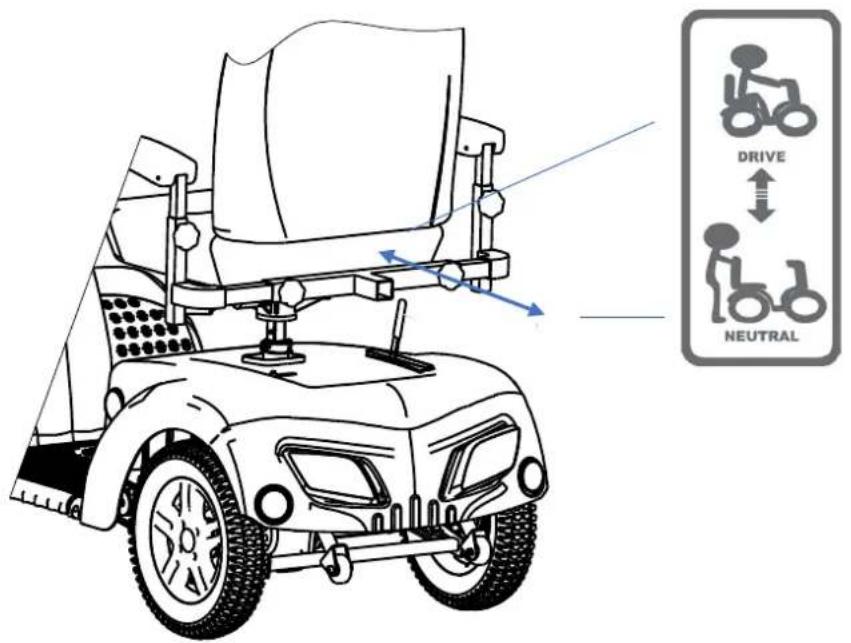

2. Cambiar la posición de la palanca de rueda libre a «neutral».

3. Ahora se puede empujar el scooter sin accionamiento electrónico.

3.5 Interruptor de la batería

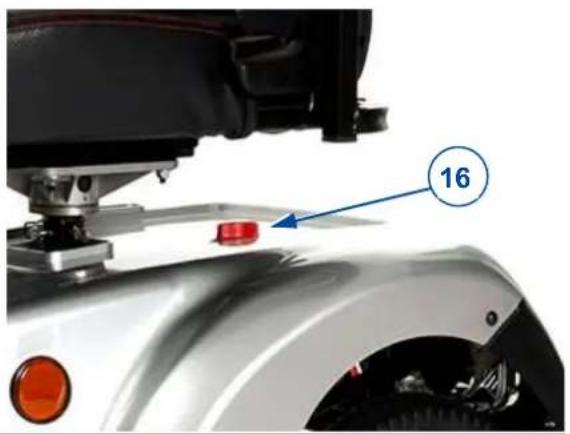

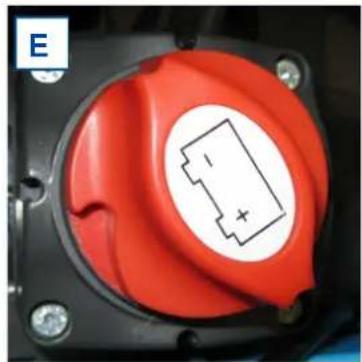

El scooter viene equipada con un interruptor de batería (16) para interrumpir el circuito entre el módulo de alimentación y las baterías. Esta desconexión se utiliza para la seguridad durante transporte, mantenimiento y reparación. También es posible retirar la perilla del interruptor de la batería para evitar que alguien mueva el scooter mientras el usuario está ausente.

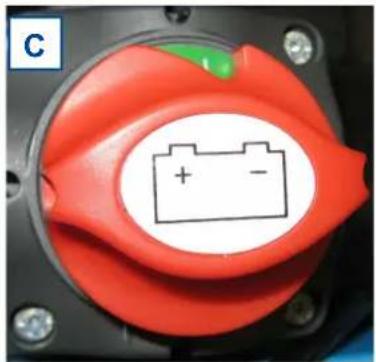

Batería conectada Batería desconectada Posición final del interruptor Posiciones del interruptor de batería Funcionamiento: Girar el interruptor de batería rojo (16) hacia la derecha hasta el símbolo "I" para conectar la batería al módulo de alimentación [C]. hacia la izquierda hasta el símbolo "0" para desconectar la batería [D]. hacia la izquierda, pasando el símbolo "0" a su posición final [E] y retirar la perilla del interruptor.

3.6 Ajustes de comodidad

Riesgo de lesiones y daños Nunca llevar a cabo ajustes mientras se conduce. Cualquier ajuste realizado puede modificar la estabilidad del scooter (se inclina hacia atrás o de lado).

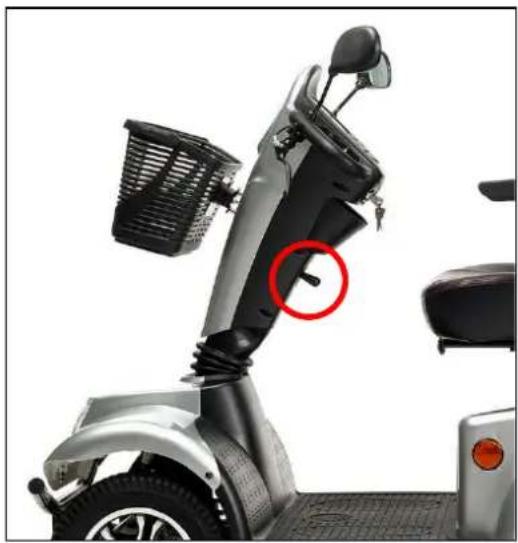

3.6.1 Ajustar el mecanismo de dirección

Riesgo de lesiones Apagar el scooter antes de ajustar el ángulo del mecanismo de dirección. No apoyar todo el cuerpo encima del mecanismo de dirección. El mecanismo de dirección puede ajustarse en diferentes posiciones (sin escalonamiento) para adaptarse a cada usuario.

1. Empujar la palanca hacia abajo.

2. Ajustar el mecanismo de dirección a la posición

3.6.2 Ajustar el asiento

Riesgo de lesiones Asegurarse de que el asiento esté bien fijado. Retirar el asiento

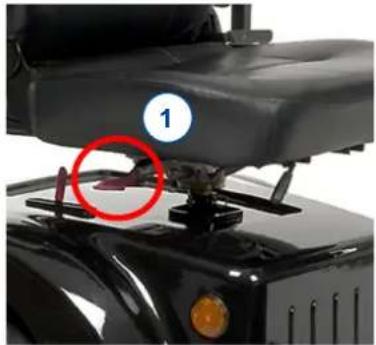

1. Tirar hacia arriba de la palanca del asiento (1).

2. Girar levemente el asiento y sacarlo de la barra de ajuste.

3. Soltar la palanca del asiento.

Colocar y fijar el asiento

1. Tirar hacia arriba de la palanca del asiento.

2. Colocar el asiento en la barra de ajuste y, simultáneamente, seguir tirando de la palanca

3. Soltar la palanca del asiento.

4. Asegurarse de que el asiento está bien fijado.

1. Tirar hacia arriba de la palanca del asiento.

2. Girar el asiento en la dirección deseada.

3. Soltar la palanca del asiento. El asiento siempre se detiene después de 90°.

4. Asegurarse de que el asiento está bien fijado.

Ajuste de profundidad

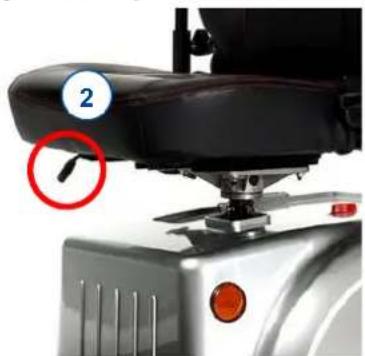

1. Tirar hacia arriba de la palanca de ajuste de profundidad del

2. Deslizar el asiento hacia delante o atrás en los raíles de

profundidad del asiento.

3. Para fijar el asiento, soltar la palanca al conseguir la posición

4. Pivotar el asiento un poco hasta que se bloquee.

5. Asegurarse de que el asiento esté bien fijado.

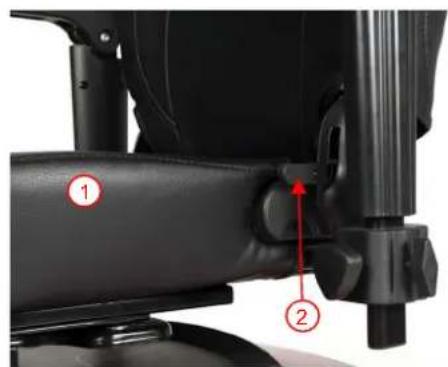

Hay una palanca de inclinación (2) al costado del respaldo (transición a la tapicería del asiento). Tirar de esta palanca hacia arriba para desbloquear el respaldo y plegarlo hacia delante (-75°), o ajustar el ángulo del respaldo (0°-22°).

1 = Sistema de asiento 2 = Palanca de inclinación AVISO

3.6.4 Ajustar el reposacabezas:

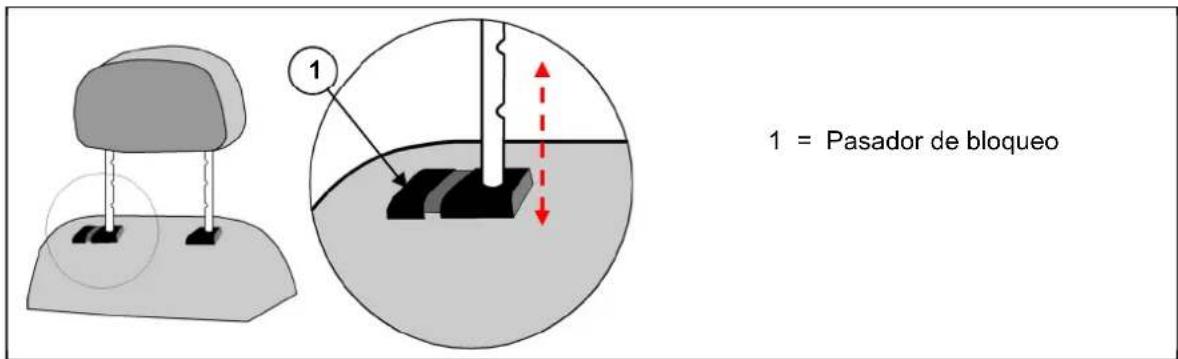

1. Presionar con cuidado el pasador de bloqueo (1) en el reposacabezas.

2. Colocar el reposacabezas a la altura deseada.

3. Soltar el pasador de bloqueo (1).

4. Sonará un clic cuando el reposacabezas se bloquea.

Riesgo de volcado Asegurarse de que los reposabrazos están posicionados simétricamente con el asiento. Siempre montar el tubo interno a una distancia segura de 50 mm del tubo exterior. Puede ajustarse la altura y la profundidad del reposabrazos. Ajustar la altura de los reposabrazos Riesgo de lesiones - No insertar dedos, hebillas, ropa ni joyas entre el sistema abatible del reposabrazos.

1. Plegar el reposabrazos hacia arriba.

2. Aflojar la perilla estrellada.

3. Sujetar el reposabrazos.

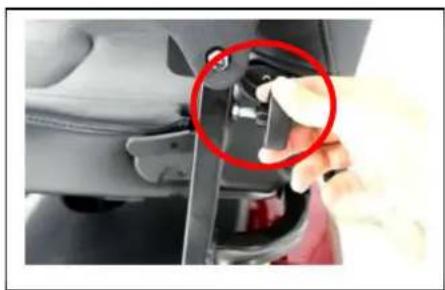

4. Mover el reposabrazos hacia arriba o abajo hasta

conseguir la altura deseada (rango: 30 mm sin escalonamiento).

5. Apretar la perilla estrellada.

6. Comprobar que el reposabrazos esté bien fijado.

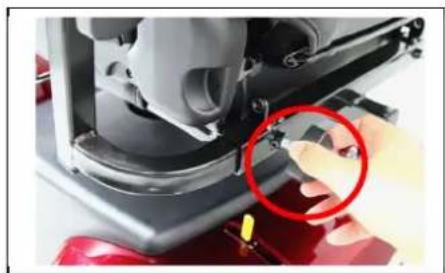

2. Sujetar el tubo cuadrado interior.

3. Mover el tubo para ajustar el reposabrazos a la profundidad

deseada (rango: 120 mm cada lado sin escalonamiento).

4. Apretar la perilla estrellada.

5. Comprobar que el reposabrazos esté bien fijado.

Para evitar que se agote la batería accidentalmente, el scooter viene equipado con un sistema de apagado automático. Si el scooter está encendido y no se usa durante un periodo de diez minutos, se apagará automáticamente. Si esto ocurre, simplemente hay que apagar u volver a encender el scooter para volver a usarlo.

1 = Pasador de bloqueo

PRECAUCIÓNPRECAUCIÓNEN

3.8 Recargar las baterías

Riesgo de lesiones y daños por incendio

Usar exclusivamente el cargador de batería suministrado con el scooter. La utilización de otro cargador puede ser peligroso (riesgo de incendio).

El cargador está diseñado exclusivamente para cargar las baterías suministradas con el scooter, y no deben utilizarse para cargar otras baterías.

No modificar ninguna de las piezas suministradas como cables, baterías, conectores o cargadores de batería. No abrir o cambiar nunca la batería o los puntos de conexión. Proteger la batería y el cargador de batería de las llamas, temperaturas altas y bajas (véase el capítulo 5 ), humedad, luz del sol e impactos fuertes (p. ej. caídas). NO utilizar la batería en estos casos. Recarga r la batería en el interior con el cargador de batería, en una zona bien ventilada, y fuera del alcance de los niños.

Leer primero las instrucciones de usuario del cargador de batería aplicado antes de cargar la batería del scooter. Para más información, póngase en contacto con su distribuidor especializado o consulte nuestro sitio web http://www.vermeiren.com/

Riesgo de daños La autodescarga de la batería y la corriente de reposo de los usuarios conectados consumen lentamente la carga de la batería. La batería puede sufrir daños irreparables si se descarga completamente. Por tanto, asegurarse de que se recargue a tiempo: o Con uso intensivo (l argas distancias, uso diario): Recargar inmediatamente después de su uso.

Con uso normal (distancias cortas, diariamente o un par de veces a la semana): Recargar la batería cuando el indicador muestre un 50% de descarga. o Con poco uso o almacenamiento: Recargar una vez a la semana. Léase las instrucciones de almacenamiento y mantenimiento en el capítulo 4 y los datos técnicos en el capítulo 5. Sólo desconectar el cargador de batería cuando la batería está completamente cargada; consultar los siguientes símbolos en el cargador. No cargar la batería a temperaturas inferiores a 0 °C. Mover la batería a un lugar más caluroso y comenzar a cargar.

Mantener el punto de conexión del cargador de batería libre de polvo o cualquier otro tipo de suciedad. Si hubiera algún problema que impida cargar la baterí a según las instrucciones siguientes, póngase en contacto con su distribuidor especializado.

Para las instrucciones sobre cómo recargar las baterías, consultar el manual de instalación.

Se recomienda desconectar el cargador de batería de la red eléctri ca cuando no se está utilizando para evitar un consumo de energía innecesario.

Si los aparatos permanecen conectados al puerto USB mientras se carga el scooter, la batería nunca se cargará completamente. Por lo tanto, desenchufe todos los aparatos del puerto USB antes de cargar el scooter

El diodo emisor de luz (LED) en el mecanismo de dirección indica la capacidad restante de las baterías. Si el cargador de batería está encendido y no se enciende ningún LED, comprobar los fusibles. Si el LED rojo no se enciende, el cargador está defectuoso. Consulte con su distribuidor especializado.

1. Apagar el scooter y sacar la llave del contacto.

2. Conectar PRIMERO el cargador de batería a una toma de corriente de 230V CA.

3. Si fuera aplicable, abrir la cubierta del punto de carga del scooter.

4. Conectar el cargador.

5. Consultar el manual de instrucciones del cargador de batería para una explicación detallada

sobre los indicadores presentes en el cargador.

6. Cuando la batería esté completamente cargada, desconectar la batería del cargador.

7. Encender el scooter y comprobar que se encienden todas las luces del indicador de la batería.

8. Retirar el cargador de la toma de corriente, dejar que se enfríe, y almacenar en un lugar seco.

Cuando el panel de control muestre el código de aviso «Drive inhibit » (Conducción dificultada) después de cargar, asegurarse de que el cargador de batería e sté desconectado. Esta medida de seguridad evita que el usuario comience a conducir con el cargador todavía conectado a la red de suministro.

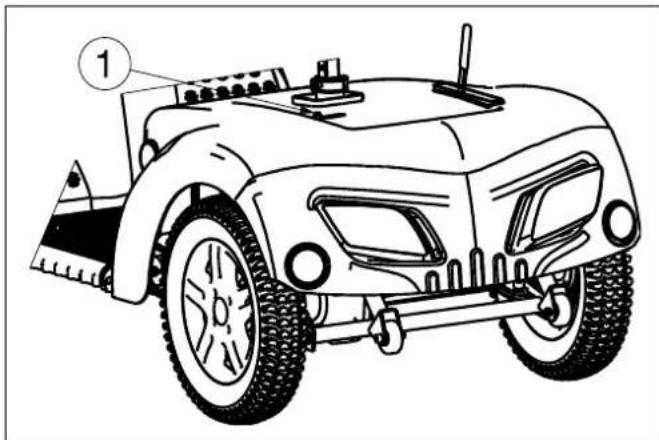

3.9 Fusibles térmicos

Para proteger el motor contra la sobrecarga, el scooter tiene un mecanismo de seguridad térmica en la parte trasera. El fusible térmico para el motor automáticamente para evitar sobrecalentamiento y, por consiguiente, un desgaste acelerado o averías. Puedes acceder al dispositivo de seguridad térmica mediante un hueco en la parte trasera de la cubierta sintética. El dispositivo de seguridad térmica puede llegar a activarse si se suben o bajan cuestas que exceden el gradiente especificado. Las cargas nominales que excedan el máximo permitido también pueden hacer que salte el dispositivo. Asimismo, si se conduce con el freno del motor activado, esto podría ocasionar una sobrecarga. Los valores máximos que no se pueden exceder vienen indicados en el §6. Para utilizar otra vez el scooter, colocar la palanca de mando en posición neutral, retirar la sobrecarga y esperar a que el motor se enfríe. Luego, presionar con cuidado el mecanismo de seguridad térmica. El scooter está listo para usarse otra vez.

3. Enchufe para cargador de bateríaEN

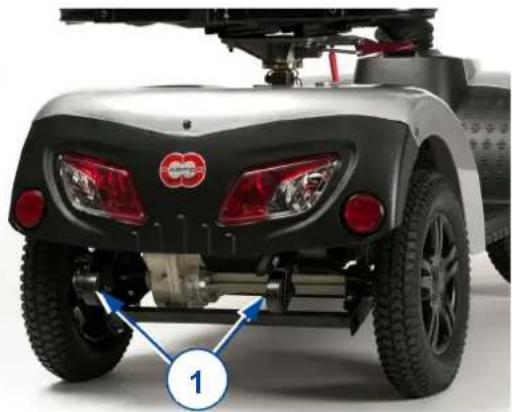

Hay ruedas antivuelco (1) instaladas en la parte trasera del bastidor. No es posible retirarlas. Las ruedas antivuelco están ahí por la seguridad del usuario. Previenen que el scooter se vuelque hacia atrás cuando se conduce por encima de obstáculos pequeños que NO excedan la altura máxima especificada en el §6.

4 Mantenimiento Un mantenimiento regular asegura que el scooter permanezca en perfecto estado. Para consultar el manual de mantenimiento, visitar el sitio web de Vermeiren: www.vermeiren.com.

Riesgo de lesiones y daños Cualquier reparación o cambios sólo pueden llevarse a cabo por personal debidamente cualificado y sólo pueden utilizarse piezas de recambio Vermeiren originales.

La última página de este manual contiene un formulario de registro para que el distribuidor especializado pueda registrar cada mantenimiento.

La frecuencia de los mantenimientos depende de la frecuencia e intensidad de uso. Póngase en contacto con su distribuidor para acordar un horario común para realizar inspecciones, mantenimient os y reparaciones.

Antes de cada uso Inspeccionar visualmente los siguientes puntos: Estado de la batería: Cambiar la batería cuando sea necesario, véase § 3.8. Estado de las ruedas/los neumáticos: Presión correcta, el perfil, no hay daños. Condición general. Ponerse en contacto con el distribuidor especializado para posibles reparaciones o sustitución de piezas. Mensualmente Aunque se almacene el scooter durante un periodo largo de tiempo, aún se deben recargar las baterías mensualmente. Para más información, véase el §3.8. Anualmente o más regularmente El scooter debe pasar por inspección y mantenimiento realizados por el distribuidor especializado por lo menos una vez al año, o más a menudo. La frecuencia mínima de mantenimiento depende de la frecuencia de uso y debe, por tanto, acordarse mutuamente con el distribuidor especializado. Si está almacenado Asegurarse de que el scooter se almacena en un entorno seco para evitar el crecimiento de moho o que se dañe la tapicería. Desconectar la batería para evitar que se dañe.

Riesgo de daños por humedad Mantener el panel de control limpio y protegerlo del agua y la lluvia. No utilizar nunca una manguera o un limpiador a alta presión para limpiar el scooter. Limpiar todas las piezas rígidas del scooter con un paño húmedo (no empapado). Si fuera necesario, utilizar un jabón suave que sea apto para limpiar superficies barnizadas y sintéticos. La tapicería puede limpiarse con agua templada y jabón suave. No utilizar productos de limpieza abrasivos. Mantener las ranuras de ventilación del cargador de batería limpias y libres de acumulaciones de polvo. Soplar el polvo y limpiar la carcasa del cargador de batería con un paño ligeramente húmedo si fuera necesario.

PRECAUCIÓNPRECAUCIÓNEN

La vida útil media del scooter es de 5 años. La vida útil aumentará o disminuirá dependiendo de la frecuencia de uso, las circunstancias de conducción y el mantenimiento.

Antes de reutilizar el scooter, desinfectarla, inspeccionarla y hacer que pase por un mantenimiento según las instrucciones en el manual de mantenimiento.

4.4 Fin de vida útil

Al final de la vida útil, deberá desechar el scooter siguiendo las leyes medioambientales de su localidad. Para transportar materiales reciclables del scooter de manera más cómoda, se recomienda desmontarlo primero. Normalmente, las pilas se eliminan aparte.

La garantía de este producto está sujeta a las condiciones generales aplicables en cada país, como puede consultar en nuestra página web.EN

5 Resolución de problemas Aunque se utilice el scooter de la manera indicada, también pueden surgir a veces problemas técnicos. En ese caso, póngase en contacto con su distribuidor especializado. Riesgo de lesiones y daños al scooter No intentar NUNCA reparar el scooter por su cuenta. Si hay algún problema con el panel de control, debe contactar con su distribuidor especializado. El distribuidor decidirá si hay que reprogramar el panel. Los siguientes síntomas pueden significar un problema grave. Se recomienda, por tanto, ponerse en contacto con su distribuidor especializado si nota los siguientes problemas: Ruidos extraños; Juegos de cables deshilachados/dañados; Conectores agrietados o rotos; Desgaste desigual de la banda de uno de los neumáticos; Movimientos bruscos; El scooter se desvía a un lado; Ensamblajes de las ruedas dañados o rotos; El scooter no arranca; El scooter está encendido, pero no se mueve ni hacia adelante ni hacia atrás. En caso de que haya un problema, la pantalla LCD mostrará el código de sistema, véase también el §3.2.2. La siguiente tabla contiene todos los códigos de sistema posibles. Algunos problemas los puede resolver el usuario. Para el resto de problemas resaltados en gris, consultar con un distribuidor especializado al respecto. Tabla 1: Resolución de problemas Código

Batería Baja Recargar la batería inmediatamente.

Tensión del motor Comprobar el motor y sus conexiones y cables correspondientes.

ontactar con su distribuidor especializado.

Cortocircuito del motor Contactar con su distribuidor especializado.

Freno de estacionamiento

Freno de estacionamiento no accionado; gire la palanca de la rueda libre de "Neutral" a "Drive".

Sobrecarga del motor Apagar el scooter, dejarlo unos minutos y volver a encenderlo. Subir pendientes menos inclinadas.

Inhibición de la conducción

Desconectar el cargador de batería. O suelte la palanca de velocidad antes de encender su scooter.

Potenciómetro de velocidad Comprobar el acelerador y el potenciómetro de velocidad, así como sus conexiones y cables correspondientes. Contactar con su distribuidor especializado al respecto.

Controlador Apagar el scooter, dejarlo unos minutos y volver a encenderlo. Comprobar el motor y sus conexiones y cables correspondientes. Contactar con su distribuidor especializado al respecto.

Freno de estacionamiento no encontrado

Comprobar todas las conexiones y el cableado. Contactar con su distribu idor especializado al respecto.

Tensión alta de la batería Si se está yendo cuesta abajo, parar o reducir la velocidad. Subir pendientes menos inclinadas.

Batería defectuosa; Contactar con su distribuidor especializado al respecto.

Carpo 2 SE, Carpo 2 XD SE 2021-05 Especificaciones técnicas

6 Especificaciones técnicas Las especificaciones técnicas descritas a continuación son válidas para el scooter en el ajuste estándar y en condiciones ambientales óptimas. Si se usan otros accesorios, los valores tabulados cambiarán. Cambios en la temperatura exterior, la humedad, cuestas hacia arriba y abajo, el tipo de suelo y el nivel de batería pueden reducir su rendimiento. Marca

con tracción trasera, Clase C

Peso máximo del ocupante

Descripción Dimensiones

Longitud 1550 mm Anchura 660 mm Altura 1390 mm Longitud plegado / desmontado No es plegable Anchura plegado / desmontado No es plegable Altura plegado / desmontado 670 mm (asiento retirado; mecanismo de dirección plegado) Peso total 144 kg Peso de la pieza más pesada (que puede desmontarse o retirarse) 124,2 kg (sin asiento) o 77,2 kg (sin asiento ni baterías) Pesos de las piezas que pueden desmontarse o retirarse Asiento: 20,4 kg; Baterías: 23,50 kg Pendiente máxima segura 9° Distancia al suelo 100 mm Subida de obstáculos 100 mm Velocidad máx. 10 km/h o 15 km/h 13 km/h Rango de distancia de conducción continua* 45 km 55 km Batería mín 80Ah (C20), 12V DC, batería AGM no derramable, libre de mantenimiento Ángulo plano del asiento 5° Profundidad efectiva del asiento 480 mm Altura de la superficie del asiento desde el borde delantero (medido desde el suelo) Min: 700 mm Máx: 775 mm Altura de la superficie del asiento desde el borde delantero (medido desde la placa reposapiés) Min: 480 mm Máx: 555 mm Altura placa reposapiés 210 mm Ángulo del respaldo -64° / 32° Altura del respaldo 720 mm Distancia entre la almohadilla del reposabrazos y el asiento Min: 165 mm Máx: 230 mm Ubicación frontal de estructura de reposabrazos 330 mm Motor Nom. 750 Vatios, frenos electromagnéticosEN

Carpo 2 SE, Carpo 2 XD SE 2021-05 Especificaciones técnicas

con tracción trasera, Clase C

Peso máximo del ocupante

Descripción Dimensiones

Cargador de batería 8 Amp (externo) Conector USB Sí Grado de protección IPX4 Grado de protección cargador de batería IPx1 Grado de aislamiento cargador de batería II. Diámetro de giro mínimo 2000 mm Anchura marcha atrás 2000 mm Diámetro de las ruedas traseras (cantidad)

Presión de los neumáticos, ruedas (motrices) traseras Máx. 3,5 bar Diámetro de las ruedas direccionales (cantidad)

Presión de los neumáticos, ruedas direccionales Máx. 3,5 bar Temperatura de almacenamiento y uso -15 °C - +40 °C Humedad de almacenamiento y uso

30% - 70% Nos reservamos el derecho a introducir cambios técnicos. Tolerancia dimensional ± 15 mm / 1,5 kg / 1,5°.

• La distancia de conducción teórica se verá reducida si el scooter se usa frecuentemente en cuestas, terrenos accidentados o para salvar bordillos.Carpo 2 SE, Carpo 2 XD SE 2021-05 Spis treści
