INSTRUKCJA OBSŁUGI KR.QE Kraun

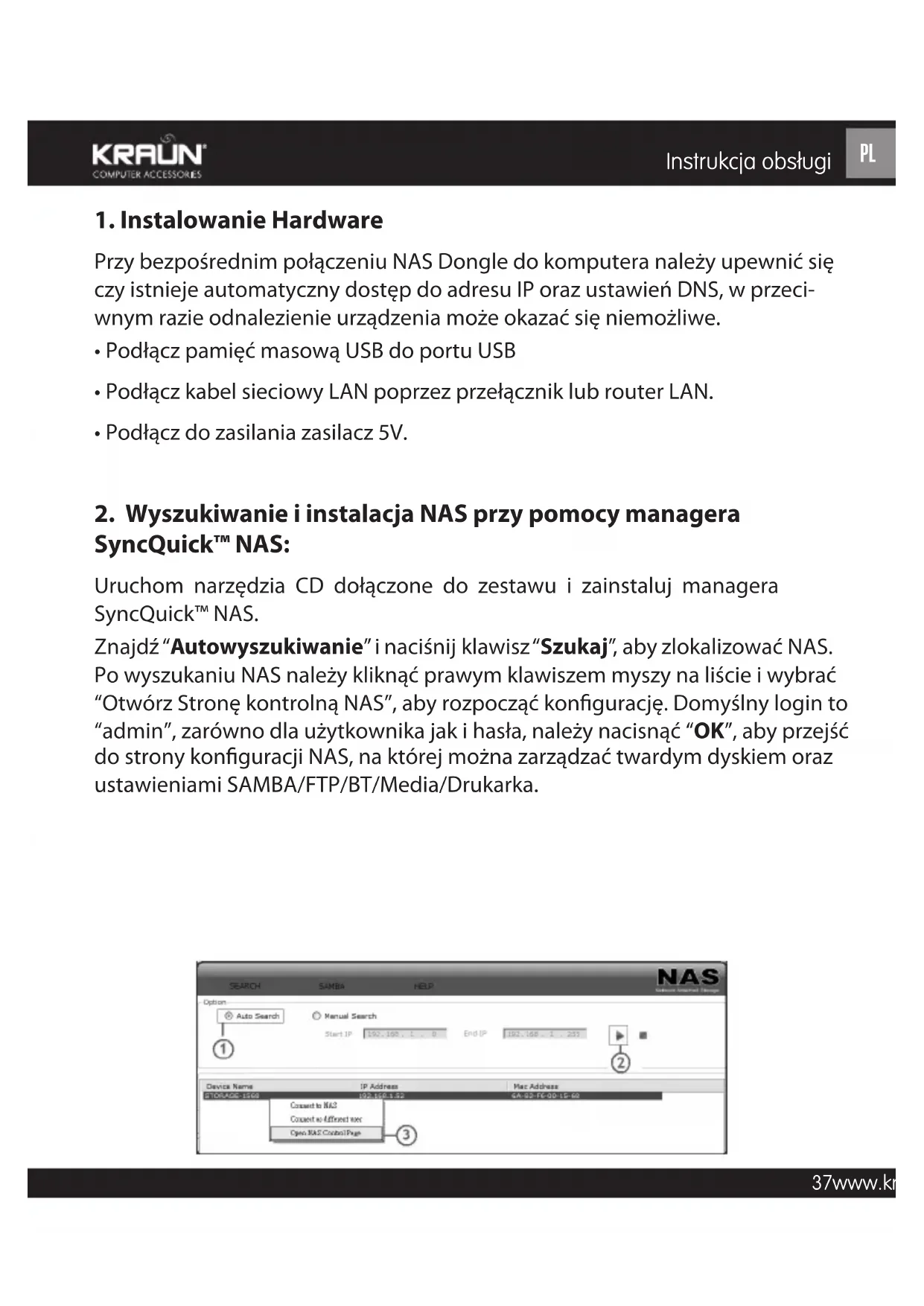

1. Instalowanie Hardware

Przy bezpośrednim połączeniu NAS Dongle do komputera należy upewnić się czy istnieje automatyczny dostęp do adresu IP oraz ustawień DNS, w przeci-wnym razie odnalezienie urządzenia może okazać się niemożliwe.

• Podłącz pamięć masową USB do portu USB
• Podłącz kabel sieciowy LAN poprzez przełącznik lub router LAN.
• Podłącz do zasilania zasilacz 5V.

2. Wyszukiwanie i instalacja NAS przy pomocy managera SyncQuick™ NAS:

Uruchom narzędzia CD dołączone do zestawu i zainstaluj managera SyncQuick™ NAS.

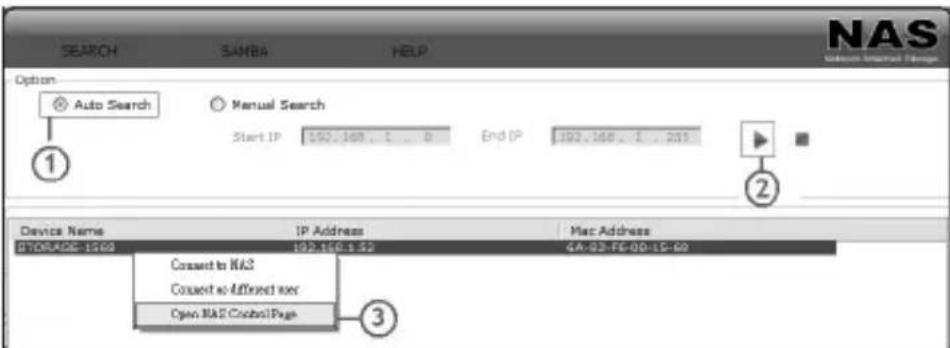

Znajdź "Autowyszukiwanie" i naciśnij klawisz "Szukaj", aby zlokalizować NAS. Po wyszukaniu NAS należy kliknąć prawym klawiszem myszy na liście i wybrać "Otwórz Strone kontrolną NAS", aby rozpocząć konfigurację. Domyślny login to "admin", zarówno dla użytkownika jak i hasła, należy nacisnąć "OK", aby przejść do strony konfiguracji NAS, na której można zarządzać twardym dyskiem oraz ustawieniami SAMBA/FTP/BT/Media/Drukarka.

SEARCH SAMB4 HELP Option Auto Search Manual Search Start IP 150, 168, 1, 0 End IP 192, 168, 1, 201 Device Name IP Address Mac Address BTORAGE-1509 192.168.52 GA-93-FE-00-LG-60 Connect to NAS Connect to Affixed user Open NAS Control Page ① ② ③

3. Ustawienia NAS

3.1 Formatowanie dysku

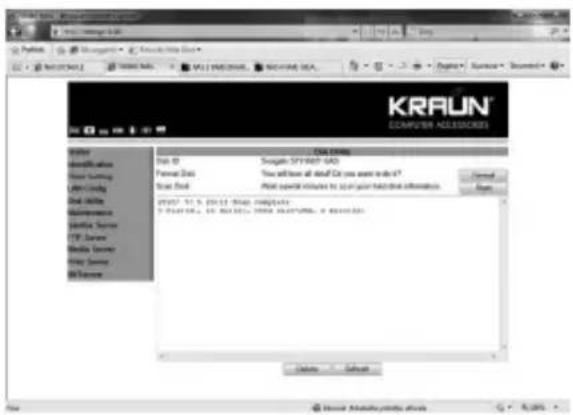

Po zalogowaniu się na stronie konfiguracji NAS należy natychmiast sformatować twardy dysk, aby NAS mógł pracować w sposób bezproblemowy.

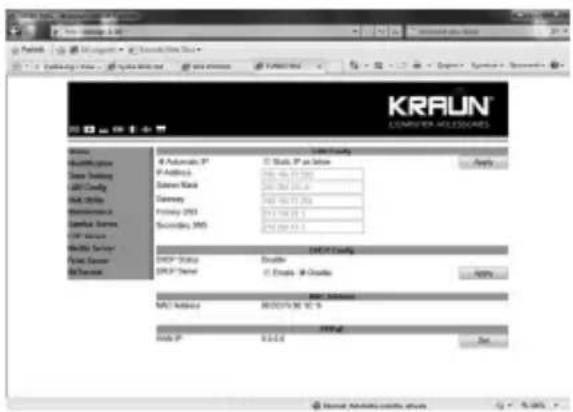

Domyślnie "IP config" jest ustawione na "Automatic IP". Jest to zalecane ustawienie i pozwala systemowi NAS na automatyczne uzyskanie adresu IP. Jeżeli użytkownik woli ustawić go ręcznie, należy wybrać opcję statycznego IP, wprowadzić własne wartości i nacisnąć klawisz "Zastosuj", aby potwierdzić nowe ustawienia.

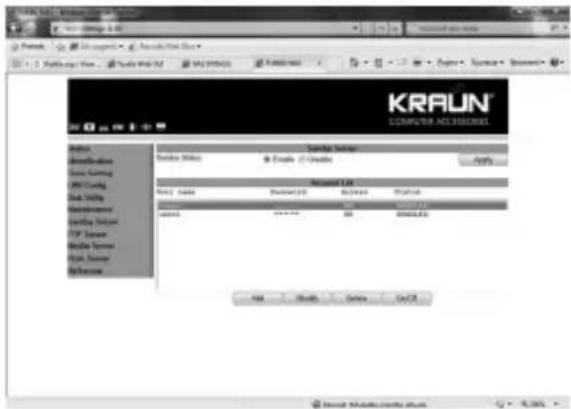

Serwer SMB pozwala na wymianę danych lub plików poprzez sieć LAN. Folder udostępniany wszystkim jest ustawiany domyślnie z NAS Dongle.

- Jak utworzyć użytkownika: Kliknij przycisk "Dodaj" i wpisz nową nazwę konta oraz hasło, a następnie wciśnij "OK". Np.: "User1" do demonstracji.

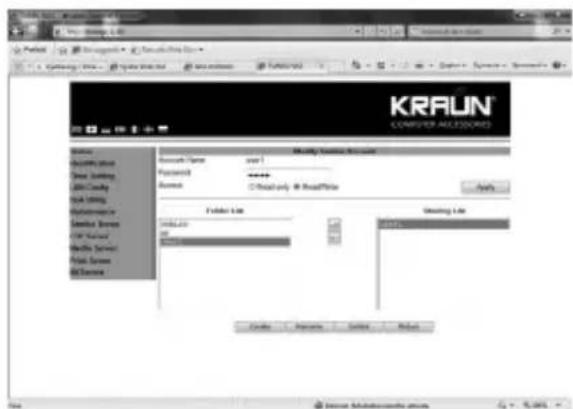

- Jak udostępniać folder SAMBA: wybierz nazwę użytkownika na liście kont i kliknij przycisk "Zmień"; teraz możesz wybrać folder, który będzie udostępniany temu użytkownikowi.

Q: Jaki to jest domyślny adres IP NAS?

A: Domyślny adres IP NAS to 169.254.0.1, ewentualnie w celu jego wyszukania wprowadź "storage" na pasku przeglądarki IE.

Q: Jakie systemy operacyjne są obsługiwane przez NAS?

A: NAS obsługuje Microsoft Windows 2000 / XP / Vista / 7 oraz Apple Macintosh OS 10.5.4 i wyższe.

Q: Dlaczego nie mogę utworzyć/ udostępnić folderów na serwerze SMB lub FTP?

A: Aby uniknąć problemów technicznych, sugerujemy, żeby foldery były tworzone/ udostępniane tylko przy użyciu angielskich znaków.

Q: Dlaczego WinXP nie może otworzyć folderu SMB z hasłem poprzez NAS?

A: Należy zaktualizować Win XP na wersję SP2 lub nowszą. Po aktualizacji należy upewnić się, czy został zainstalowany Norton Internet Security; jeśli nie – należy skontaktować się z centrum obsługi Norton.

Q: Na czym polega ograniczenie logowania użytkowników do serwera FTP i Samba?

A:

Samba Server	Poziom dostępu użytkownika (maksymalnie może być utworzonych 16 kont użytkowników, 16 folderów dostępnych dla jednego konta)
FTP Server	Maksymalnie może być utworzonych 16 kont użytkowników, 16 folderów dostępnych dla jednego konta
Maksymalna ilość zalogowanych użytkowników	FTP 8 Użytkowników /Samba 8 Użytkowników (Łącznie 64 połączenia TCP jednocześnie)

Q: Czy nazwy plików dla NAS mają ograniczenie długości?

A: Ograniczenie długości folderów wynosi 12 bajtów.

Q: Jaka jest maksymalna pojemność dysku twardego wspieranego przez NAS?

A: NAS obsługuje dyski o maksymalnej pojemności 2TBs.

Q: Jak skonfigurować NAS, aby obsługiwał zmianę czasu?

A: NAS nie obsługuje ustawień czasu letniego.

Q: W jaki sposób DHCP współpracuje z NAS?

A: Możliwe jest skonfigurowanie NAS jako serwera DHCP, o ile w lokalnej sieci nie istnieje inny serwer DHCP. W przeciwnym razie NAS automatycznie dezaktywuje swoją funkcję serwera DHCP i przejdzie na funkcję klienta DHCP. Na przykład, jeżeli został zainstalowany router w wbudowanym (aktywnym) serwerem DHCP, NAS automatycznie ustawi się jako klient DHCP.

OSTRZEŻENIE

Producenta pod żadnym względem nie można pociągnąć do odpowiedzialności za jakiekolwiek zmiany bez upoważnienia, którym zostanie poddany produkt przez użytkownika lub strony trzecie, mogące naruszyć jego zgodność i bezpieczeństwo.

Produkt jest rozprowadzany przez firmę posiadającą System Zarządzania Jakością ISO 9001 oraz System Zarządzania Środowiskowego ISO 14001

Oryginalna deklaracja zgodności CE jest dostępna na stronie www.kraun.it
