Tipo di prodotto	Adattatore di rete NAS (Network Attached Storage Dongle)
Marca	Kraun
Modello	KR.QE
Connettività	USB 2.0 (per disco esterno), Ethernet RJ45 10/100/1000
Alimentazione	Adattatore di rete 5 V (incluso)
Sistemi operativi supportati	Microsoft Windows 2000 / XP / Vista / 7, Apple Mac OS X 10.5.4 o superiore
Capacità massima del disco	2 TB (disco rigido USB esterno)
Funzioni server	SAMBA (CIFS), FTP, BitTorrent, Media Server (DLNA), Server di stampa
Numero massimo di utenti	16 utenti e 16 cartelle condivise per account
Connessioni TCP simultanee massime	64
Protocolli di rete	DHCP (client o server), IP statico o automatico
Indirizzo IP predefinito	169.254.0.1 o "stockage" tramite browser
Dimensioni (circa)	10 x 6 x 2 cm
Peso (circa)	100 g
Materiale	Plastica ABS
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Evitare umidità e polvere.
Sicurezza	Certificazioni CE, ISO 9001 e 14001. Non modificare il prodotto.
Pezzi di ricambio e riparabilità	Nessuna parte riparabile dall'utente. Contattare il servizio post-vendita.
Contenuto della confezione	NAS Dongle KR.QE, adattatore di rete 5V, cavo Ethernet, CD di installazione, guida rapida

Domande frequenti - KR.QE Kraun

Qual è l'indirizzo IP predefinito del NAS?

L'indirizzo IP predefinito è 169.254.0.1 oppure puoi digitare stockage nella barra degli indirizzi del tuo browser Internet Explorer.

Quali sistemi operativi sono supportati dal NAS?

Il NAS supporta Microsoft Windows 2000 / XP / Vista / 7 e Apple Macintosh OS 10.5.4 o superiore.

Perché non posso creare o condividere cartelle sul server SMB o FTP?

Per evitare problemi di supporto linguistico, utilizza solo caratteri inglesi per i nomi delle cartelle.

Perché Windows XP non può accedere alla cartella SMB con una password?

Aggiorna Windows XP a SP2 o versione successiva. Se hai installato Norton Internet Security, consulta il centro assistenza Norton.

Qual è il limite di utenti per i server FTP e Samba?

Per il server Samba: massimo 16 account utente e 16 cartelle per account. Per il server FTP: massimo 16 account e 16 cartelle condivise per account. Numero totale di connessioni TCP simultanee: 64.

C'è un limite per la lunghezza del nome del file sul NAS?

Sì, il limite è di 12 byte per il nome del file.

Qual è la capacità massima del disco rigido supportata?

Il NAS supporta una capacità massima di 2 TB.

Come configurare il NAS per l'ora legale?

Il NAS non supporta l'impostazione dell'ora legale. Non è presente alcuna opzione per questo.

Cosa può fare il DHCP con il NAS?

Il NAS può essere configurato come server DHCP se non è presente altro server DHCP. Altrimenti diventa automaticamente client DHCP.

Posso utilizzare un disco rigido esterno formattato in NTFS o altro?

Sì, il NAS supporta i file system NTFS, FAT32, ext2, ext3 e ext4.

MANUALE UTENTE KR.QE Kraun

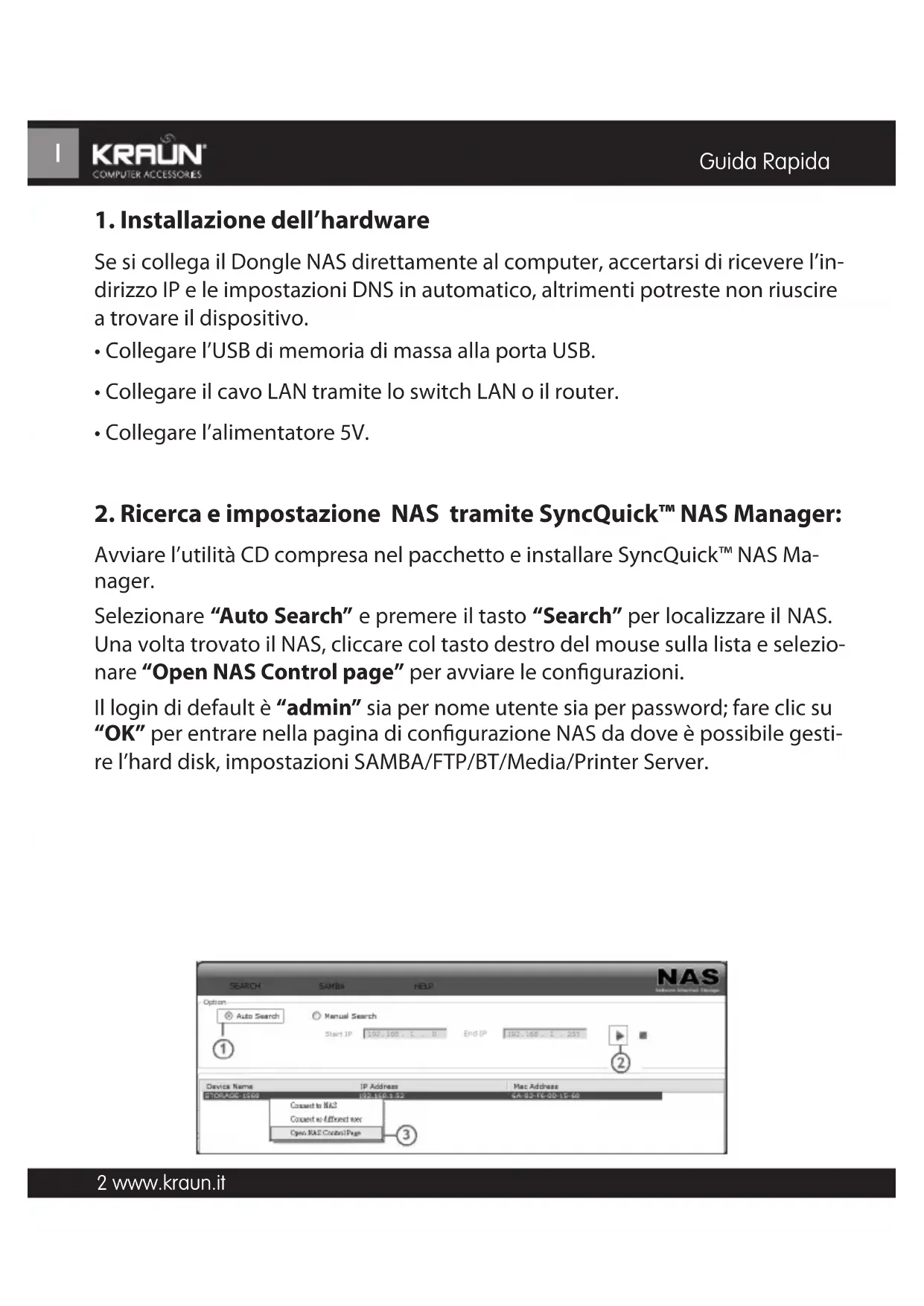

1. Installazione dell'hardware

Se si collega il Dongle NAS direttamente al computer, accertarsi di ricevere l'indirizzo IP e le impostazioni DNS in automatico, altrimenti potreste non riuscire a trovare il dispositivo.

• Collegare l'USB di memoria di massa alla porta USB.
• Collegare il cavo LAN tramite lo switch LAN o il router.
  • Collegare l'alimentatore 5V.

2. Ricerca e impostazione NAS tramite SyncQuick™ NAS Manager:

Avviare l'utilità CD compresa nel pacchetto e installare SyncQuick™ NAS Manager.

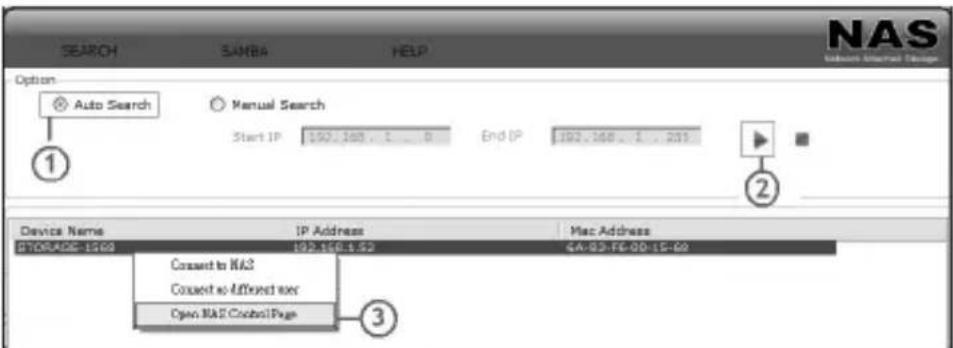

Selezionare "Auto Search" e premere il tasto "Search" per localizzare il NAS. Una volta trovato il NAS, cliccare col tasto destro del mouse sulla lista e selezionare "Open NAS Control page" per avviare le configurazioni.

Il login di default è “admin” sia per nome utente sia per password; fare clic su “OK” per entrare nella pagina di configurazione NAS da dove è possibile gestire l’hard disk, impostazioni SAMBA/FTP/BT/Media/Printer Server.

3. Impostazione NAS

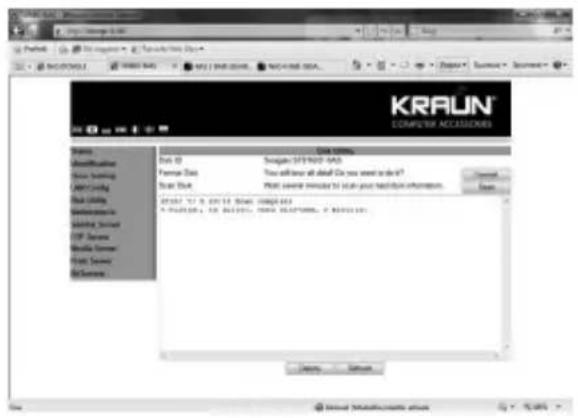

3.1 Formato disco

Dopo aver eseguito il login alla pagina di configurazione NAS occorre procedere immediatamente alla formattazione del disco per consentire la perfetta esecuzione del NAS.

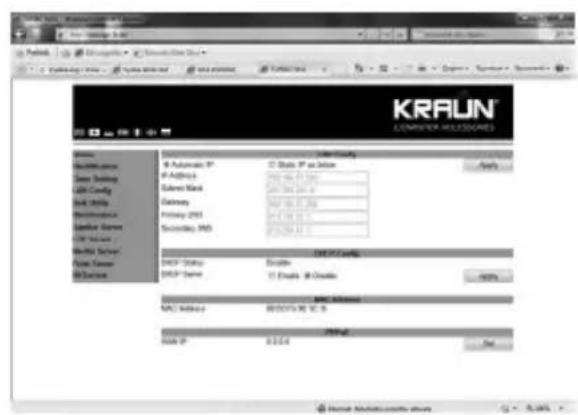

3.2 Configurazione IP

Di default "IP config" è impostata su "Automatic IP". Questa è l'impostazione consigliata che consente al NAS di ottenere automaticamente il proprio indirizzo IP. Se si preferisce eseguire l'impostazione manualmente, selezionare l'opzione IP statico, inserire il valore desiderato e fare clic su "Apply" per confermare la nuova impostazione.

3.3 Server SAMBA

Il server SMB consente di condividere dati o file attraverso una rete LAN envelopment. Una cartella guest condivisa da tutti è fornita di default dal Dongle NAS.

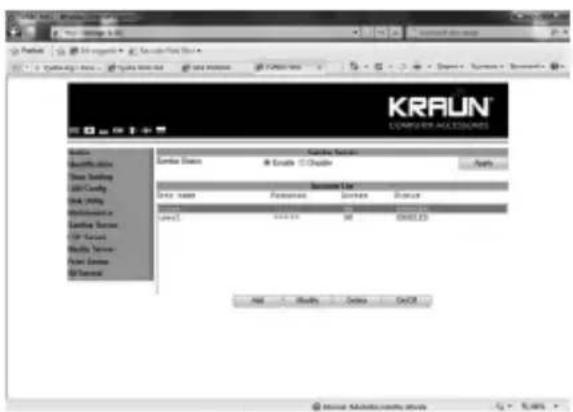

- Come creare un utente: Fare clic sul tasto "Add" quindi digitare il nuovo nome account e la password e premere "OK". Es: "User1" per dimostrazioni.

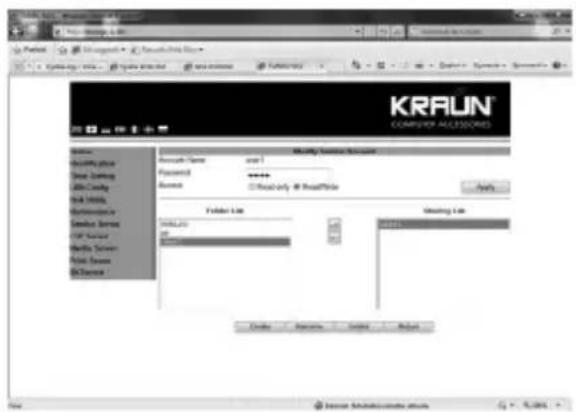

- Come condividere una cartella SAMBA: Selezionare il nome utente sulla lista Account e fare clic su "Modify"; a questo punto è possibile selezionare la cartella da condividere con questo utente.

D: Qual'è l'indirizzo IP NAS di default?

R: L'indirizzo IP di default per il NAS è 169.254.0.1, altrimenti selezionare "storage" sulla barra del browser IE per eseguire la ricerca.

D: Quali sistemi operativi supporta il NAS?

R: II NAS supporta Microsoft Windows 2000 / XP / Vista / 7 e Apple Macintosh OS 10.5.4 o superiori.

D: Perché non riesco a creare/condividere cartelle nel server SMB o FTP?

R: Per evitare supporti di lingue si consiglia di creare/condividere cartelle sol- tanto con caratteri inglesi.

D: Perché WinXP non può accedere alla cartella SMB con la password tramite il NAS?

R: Aggiornare Win XP con SP2 o superiore. Dopo l'aggiornamento accertarsi di avere installato Norton Internet Security; per farlo controllare tramite il Norton service center.

D: Quali sono le limitazioni per l'utente per quanto riguarda il login ai server FTP e Samba?

R:

Server Samba	Livello accesso utente (creare al massimo 16 account utente, 16 cartelle per ciascun account)
Server FTP	Creare al massimo 16 account utente, 16 cartelle condivise per ciascun account
Massimo Login utenti	FTP 8 utenti/Samba 8 utenti (Totale 64 connessioni TCP nello stesso tempo)

D: Ci sono limitazioni alla lunghezza del nome file per il NAS?

R: La limitazione alla lunghezza della cartella file è di 12 byte.

D: Qual'è la capacità massima dell'hard disk supportata dal NAS?

R: Il NAS supporta al massimo una capacità dell'hard disk di 2TB.

D: Come si imposta il NAS sull'ora legale?

R: Il NAS non supporta impostazioni dell'ora legale.

D: È possibile impostare il NAS come DHCP?

R: È possibile impostare il NAS come server DHCP se non ci sono altri server DHCP sulla rete locale. In caso contrario il NAS esclude automaticamente la propria funzione di server DHCP e diviene un client DHCP. Se, per esempio, è stato installato un router con un server DHCP integrato (attivo), il NAS s'imposta automaticamente come client DHCP.

AVVERTENZA

Il produttore non sarà in alcun modo responsabile per eventuali modifiche non autorizzate eseguite sul prodotto dall'utilizzatore o da terzi, le quali possono comprometterne la conformità e la sicurezza.

3.1 Formato del disco

i Prodotto distribuito da azienda con Sistema Qualità e Ambiente certificati ISO 9001 e ISO 14001

La dichiarazione di conformità CE originale è reperibile presso il sito www.kraun.it

Aiutaci a proteggere l'ambiente, rispetta la normativa! Apparecchiature Elettriche ed Elettroniche da dismettere

Questo prodotto non deve essere smaltito come rifiuto urbano, ma deve essere oggetto di raccolta separata. Tutti i prodotti oggetto di raccolta separata sono identificati con il seguente simbolo:

Se questo prodotto non è più utilizzato e se desiderate liberarvene, potete:

• Consegnare gratuitamente questa apparecchiatura ai centri di raccolta pressoil Vs. comune di residenza.
• Consegnare gratuitamente questa apparecchiatura al Punto Vendita pressocui è stato l'acquisto in occasione dell'acquisto di una nuova apparecchiatura, a condizione che la stessa sia di tipo equivalente e confunzioni analoghe.

Una modalità diversa di trattamento di questo prodotto, quando divieneinutilizzabile, può provocare danni enormi sull'ambiente e sulla salute umana per effetto del suo contenuto in piombo, mercurio, cadmio, cromo esavalente, bifenili polibromurati (pbb) e etile di difenile polibromurato (pbde).

Sanzioni

Le sanzioni sono stabilite dalla normativa nazionale; nello specifico il DecretoLegislativo n. 22 del 5 febbraio 1997 e successive modifiche, stabilisce nell'Art 14 il "Divieto di Abbandono".

Le sanzioni previste dall'Art 50 prevedono: "[...] chiunque [...] abbandona odeposita rifiuti ovvero li immette nelle acque superficiali o sotterranee è punitocon la sanzione amministrativa pecuniaria da lire duecentomila (Euro 103,29)a lire unmilioneduecentomila (Euro 619,75) [...].

CE

Dichiarazione di conformità sintetica

Ai sensi dell'art. 2 comma 3 del D.M. 275 del 30/10/2002

Si dichiara che questo prodotto è conforme alle normative vigenti e soddisfa i requisiti essenziali richiesti dalle direttive 2004/108/CE, 2006/95/CE e 1999/05/CE quando ad esso applicabili
