INSTRUKCJA OBSŁUGI Groove Mirabilia FALMEC

Выполнить установку стекол на вытяжку (рис. O5).61

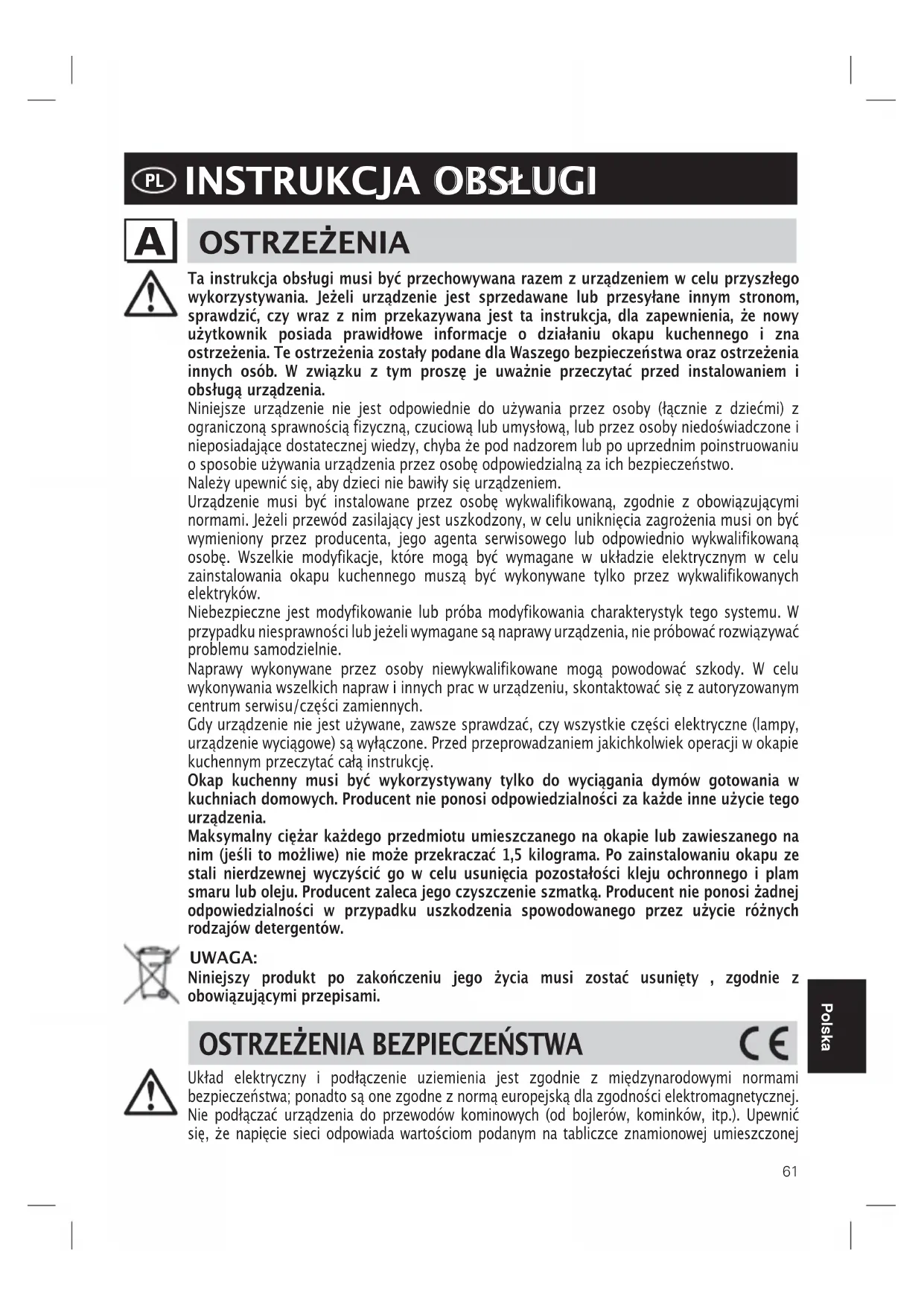

PL INSTRUKCJA OBSŁUGI INSTRUKCJA OBSŁUGI OSTRZEŻENIA OSTRZEŻENIA A Ta instrukcja obsługi musi być przechowywana razem z urządzeniem w celu przyszłego

wykorzystywania. Jeżeli urządzenie jest sprzedawane lub przesyłane innym stronom,

sprawdzić, czy wraz z nim przekazywana jest ta instrukcja, dla zapewnienia, że nowy

użytkownik posiada prawidłowe informacje o działaniu okapu kuchennego i zna

ostrzeżenia. Te ostrzeżenia zostały podane dla Waszego bezpieczeństwa oraz ostrzeżenia

innych osób. W związku z tym proszę je uważnie przeczytać przed instalowaniem i

Niniejsze urządzenie nie jest odpowiednie do używania przez osoby (łącznie z dziećmi) z

ograniczoną sprawnością fizyczną, czuciową lub umysłową, lub przez osoby niedoświadczone i

nieposiadające dostatecznej wiedzy, chyba że pod nadzorem lub po uprzednim poinstruowaniu

o sposobie używania urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo.

się, aby dzieci nie bawiły się urządzeniem.

Urządzenie musi być instalowane przez osobę wykwalifikowaną, zgodnie z obowiązującymi

normami. Jeżeli przewód zasilający jest uszkodzony, w celu uniknięcia zagrożenia musi on być

wymieniony przez producenta, jego agenta serwisowego lub odpowiednio wykwalifikowaną

osobę. Wszelkie modyfikacje, które mogą być wymagane w układzie elektrycznym w celu

zainstalowania okapu kuchennego muszą być wykonywane tylko przez wykwalifikowanych

Niebezpieczne jest modyfikowanie lub próba modyfikowania charakterystyk tego systemu. W

przypadku niesprawności lub jeżeli wymagane są naprawy urządzenia, nie próbować rozwiązywać

problemu samodzielnie.

Naprawy wykonywane przez osoby niewykwalifikowane mogą powodować szkody. W celu

wykonywania wszelkich napraw i innych prac w urządzeniu, skontaktować się z autoryzowanym

centrum serwisu/części zamiennych.

Gdy urządzenie nie jest używane, zawsze sprawdzać, czy wszystkie części elektryczne (lampy,

urządzenie wyciągowe) są wyłączone. Przed przeprowadzaniem jakichkolwiek operacji w okapie

kuchennym przeczytać ca

Okap kuchenny musi być wykorzystywany tylko do wyciągania dymów gotowania w

kuchniach domowych. Producent nie ponosi odpowiedzialności za każde inne użycie tego

Maksymalny ciężar każdego przedmiotu umieszczanego na okapie lub zawieszanego na

nim (jeśli to możliwe) nie może przekraczać 1,5 kilograma. Po zainstalowaniu okapu ze

stali nierdzewnej wyczyścić go w celu usunięcia pozostałości kleju ochronnego i plam

smaru lub oleju. Producent zaleca jego czyszczenie szmatką. Producent nie ponosi żadnej

odpowiedzialności w przypadku uszkodzenia spowodowanego przez użycie różnych

rodzajów detergentów.

Niniejszy produkt po zakończeniu jego życia musi zostać usunięty , zgodnie z

obowiązującymi przepisami.

OSTRZEŻENIA BEZPIECZEŃSTWA OSTRZEŻENIA BEZPIECZEŃSTWA Układ elektryczny i podłączenie uziemienia jest zgodnie z międzynarodowymi normami

bezpieczeństwa; ponadto są one zgodne z normą europejską dla zgodności elektromagnetycznej.

Nie podłączać urządzenia do przewodów kominowych (od bojlerów, kominków, itp.). Upewnić

się, że napięcie sieci odpowiada wartościom podanym na tabliczce znamionowej umieszczonej Polska62

wewnątrz okapu kuchennego.

Pod okapem kuchennym nigdy nie gotować na „otwartych” płomieniach.

Sprawdzać frytkownice podczas ich użytkowania: przegrzany olej może być palny.

Gdy okap kuchenny jest używany jednocześnie z urządzeniami spalającymi gaz lub inne paliwa,

upewnić się, że jest wystarczająca wentylacja pomieszczenia.

Nie podpalać potraw pod okapem kuchennym

Wyciągane powietrze nie może być wyrzucane do przewodu kominowego, który jest używany

do wyciągania dymów z urządzeń spalających gaz lub inne paliwa.

Przed użytkowaniem urządzenia upewnić się, że są spełniane wszystkie przepisy dotyczące

odprowadzania wyciąganego powietrza.

Jeżeli przewód zasilający nieodłączalny ulegnie uszkodzeniu, to powinien on być wymieniony

u wytwórcy lub w specjalistycznym zakładzie naprawczym albo przez wykwalifikowaną osobę

w celu uniknięcia zagrożenia.Jeżeli czyszczenie nie jest wykonywane zgodnie z instrukcją,

istnieje ryzyko pożaru.

Przed przeprowadzaniem operacji czyszczenia lub konserwacji, odłączyć urządzenie

poprzez wyłączenie wtyczki lub użycie wyłącznika sieciowego. Producent nie ponosi żadnej

odpowiedzialności za wszelkie szkody, które mogą być spowodowane bezpośrednio lub

pośrednio osobom, rzeczom i zwierzętom, z powodu nie przestrzegania wszystkich in-

strukcji podanych w tej instrukcji, a przede wszystkim ostrzeżeń dotyczących instalowania,

obsługi i konserwacji urządzenia.

- Istnieje ryzyko pożaru, jeżeli czyszczenie nie zostanie wykonane zgodnie z zaleceniami.

Dostępne części mogą nagrzewać się do wysokich temperatur, jeżeli będą stosowane

ze sprzętem do gotowania.

- Do montażu komina należy zastosować śruby o maksymalnej długości 10 mm (dostarczone

Niezastosowanie się do zaleceń odnośnie mocowania śrub i montażu urządzenia

może spowodować zagrożenie porażeniem prądem elektrycznym

SPECYFIKACJE TECHNICZNE SPECYFIKACJE TECHNICZNE B Dane techniczne dotyczące tego urządzenia elektrycznego są podane na tabliczkach

znamionowych umieszczonych wewnątrz okapu kuchennego.

INSTALOWANIE INSTALOWANIE C

(Rozdział zarezerwowany dla wykwalifikowanych instalatorów okapów kuchennych).

Odległość między kuchenką i najniższą częścią okapu kuchennego wynosi zazwyczaj przynajm-

niej 65 cm (patrz rysunek C1). Taka odległość mierzona jest rygorystycznie w najniższym miejscu

okapu z dopuszczalnym naprężeniem. Na podstawie tego szczegółu wskazanego w normach

europejskich na niektórych modelach można zmniejszyć odległość, jak wskazano w głównym

katalogu. Jeżeli instrukcje kuchenki gazowej wskazują większą odległość, należy ją uwzględnić.

W wersji wyciągu na zewnątrz, średnica kanału wyprowadzającego opary musi być nie mniejsza, niż

podłączenie okapu kuchennego.

Na odcinkach poziomych kanał musi lekko wznosić się do góry (około 10%), tak, by lepiej

wyprowadzać powietrze poza pomieszczenie.

Unikać stosowania rur kolankowych, upewnić się, że rury są

o możliwie najmniejszej długości.

Przestrzegać aktualnych przepisów dotyczących wyprowadzania powietrza do atmosfery.

Jeżeli w tym samym czasie używany jest bojler, piec, kominek, itp., który wykorzystuje gaz lub inne

paliwa, upewnić się, że pomieszczenie, z którego odprowadzane są opary, jest dobrze wentylowane,

zgodnie z aktualnymi przepisami. Instrukcje mocowania: patrz rozdział „O” instrukcji.63 Polska

PODŁĄCZENIA ELEKTRYCZNE PODŁĄCZENIA ELEKTRYCZNE D

(Rozdział zarezerwowany dla wykwalifikowanych instalatorów).

Przed wykonywaniem jakichkolwiek prac wewnątrz okapu kuchennego, odłączyć

urządzenie od zasilania sieciowego.

Sprawdzić, czy przewody wewnątrz okapu kuchennego nie są odłączone lub przecięte; jeżeli

tak jest, skontaktować się z najbliższym centrum serwisowym. Podłączenia elektryczne

muszą być wykonywane przez osobę wykwalifikowaną.

Podłączenia muszą być wykonywane zgodnie z obowiązującymi normami prawnymi. Sprawdzić,

czy bezpiecznik i układ elektryczny mogą przenosić obciążenie urządzenia (patrz specyfikacje

techniczne w punkcie B).

Niektóre rodzaje urządzeń są wyposażone w kabel bez wtyczki; w takim przypadku muszą być

stosowane „znormalizowane” wtyczki, z uwzględnieniem, że:

- przewód żółto-zielony musi być wykorzystywany do uziemienia;

- przewód niebieski musi być używany dla linii zerowej (neutral);

przewód brązowy musi być używany jako fazowy; kabel nie może stykać się z częściami

gorącymi (powyżej 70

- zakładać wtyczkę, która jest odpowiednia dla obciążenia kabla zasilania i podłączać ją do

odpowiedniego gniazdka zasilania.

Dla urządzeń, które przychodzą wyposażone w kabel i wtyczkę, proszę się upewnić, że są one

włączane do obwodu odpowiedniego dla takiego urządzenia.

Proszę poradzić się osoby wykwalifikowanej. (Patrz specyfikacje techniczne w punkcie B).

Producent nie ponosi żadnej odpowiedzialności, jeżeli nie są przestrzegane normy

E OKAP KUCHENNY Z WYPROWADZENIEM OKAP KUCHENNY Z WYPROWADZENIEM ZEWNĘTRZNYM ZEWNĘTRZNYM (wyciąg)

W tej wersji, dymy i para z kuchni są wyprowadzane na zewnątrz poprzez kanał wyciągowy.

Przewód wyciągowy, który wystaje z górnej części okapu kuchennego musi być podłączony do

kanału, który wyprowadza dymy i parę na zewnątrz. W tej wersji filtry z węgla drzewnego, jeżeli

są założone, muszą być wyjęte; w tym celu proszę przejrzeć instrukcje w punkcie F. Gdy okap

kuchenny jest używany w tym samym pomieszczeniu jednocześnie z urządzeniami spalającymi

gaz lub inne paliwa, musi być zapewniona odpowiednia wentylacja, zgodnie z normą.

Odstępstwo dla Niemiec:

Gdy równocześnie pracują: okap kuchenny i urządzenia zasilane energią inną, niż elektryczna,

podciśnienie w pomieszczeniu nie może przekraczać 4 Pa (4x10 E-5 bar).

F OKAP KUCHENNY RECYRKULACYJNY OKAP KUCHENNY RECYRKULACYJNY (z

W tej wersji powietrze przepływa przez filtry z węglem drzewnym w celu oczyszczenia, następnie

jest wyprowadzane ponownie do kuchni.

Sprawdzić, czy na silniku założone są filtry z węgla drzewnego, jeżeli nie, zainstalować je

zgodnie z instrukcjami w punkcie H.

Jeżeli okap jest typu filtrującego, wyjąć zawór jednokierunkowy założony na wylocie silnika.64

Dla maksymalnej wydajności, gdy występują silne zapachy lub duża ilość pary, powinna być

używana prędkość trzecia, w normalnych warunkach prędkość druga, a prędkość pierwsza dla

utrzymywania czystego powietrza przy minimalnym zużyciu energii. Okap kuchenny powinien

być włączany na początku gotowania i pozostawiony włączony aż do zniknięcia zapachów.

G OBSŁUGA OBSŁUGA ELEKTRONICZNY PULPIT STEROWANIA Przycisk światła

• ON: światło włączone (przycisk świeci się);

• OFF: światło wyłączone;

Regulator światła z funkcjami wbudowanymi w klawiaturę: z wyłączonym silnikiem i za

pomocą dłuższego wciśnięcia przycisku światła (2 sekundy) klawiatury uzyskuje się dostęp

do trybu zmiana natężenia oświetlenia nastrojowego (żarówki lub LED).

Używając przycisków + i – reguluje się natężenie światła. Z uruchomionym silnikiem dłuższe

naciśnięcie na przycisk włącza lub wyłącza oświetlenie nastrojowe. Przycisk – Naciskać dla zmniejszania prędkości silnika

Prędkości 1, 2 i 3 są wskazywane przez liczbę zapalających się diod LED (wyłączając diody LED światła i zegara). Przycisk + Naciskać dla zwiększania prędkości silnika

Prędkości 1, 2 i 3 są wskazywane przez liczbę zapalających się diod LED (wyłączając diody LED światła i zegara). (w wersji o 4 prędkościach przycisk + błyska. Prędkość czwarta pozostaje włączona na

ustawiony czas. Po 7 minutach silnik powraca do prędkości trzeciej). Przycisk trybu (Mode) Działanie: włącza i wyłącza silnik okapu.

Funkcja “desired speed” (wymagana prędkość) umożliwia uruchomienie silnika z prędkością, która została wybrana przed ostatnim wyłączeniem okapu.

Przycisk zegara i alarmu ʻzablokowanego filtraʼ

• Ta funkcja umożliwia automatyczne wyłączanie okapu po 15 minutach pracy z ustawioną

poprzednio prędkością (przycisk sygnalizuje błyskaniem lampki).

• Po około 30 godzinach pracy przycisk sygnalizuje potrzebę umycia filtrów metalowych

(przycisk świeci ciągłym czerwonym światłem). W celu wyłączenia alarmu naciskać przycisk

przez kilka sekund, aż czerwone światło wyłączy się. Następnie wyłączyć okap i włączyć ponownie dla sprawdzenia, czy alarm zniknął.

FILTRY FILTRY INSTRUKCJE WYJMOWANIA I WYMIANY H

1. FILTRY METALOWE Dla okapów które posiadają panel z wycigiem szczelinowym otworzyćpanel (patrz rys. nr.

H3). Aby wyąjć fi ltr metalowy przeciwtuszczowyotworzyć zamek A.

2. FILTRY Z WĘGLEM DRZEWNYM W celu wymiany filtrów z węglem drzewnym, postępować następująco: zdjąć filtry metalowe, jak

opisano powyżej. Można teraz łatwo sięgnąć do dwóch filtrów umieszczonych na końcach silnika.

Jak zakładać nowe filtry – patrz rysunek.

Aby zamówić nowe filtry węglowe, należy skontaktować się z dystrybutorem/pośrednikiem.

TYLKO NA TERENIE WŁOCH: Pobrać odpowiedni formularz zamówienia na filtry ze strony: www.

falmec.com (wejść do menu kaskadowego serwisu klienta).

OŚWIETLENIE OŚWIETLENIE MONTAŻ I WYMIANA I

1. REFLEKTOR PUNKTOWY Wymiana oświetlenia „ Square halogen Light „ – halogeny kwadratowe

a) upewnić się czy urządzenie jest odłączone od zasilania elektrycznego

b) otworzyć całkowicie ramkę halogenu do położenia 90 ( patrz rys. ) naciskając na PUSH

c) wymienić wziernik halogenu max. 20 W, 12 Volt podłączenie G4

d) zamknąć ramkę halogenu. Jeśli ramka nie domknie się odpowiednio, powtórzyć operację od punktu b.

2. OŚWIETLENIE SZKŁA Aby wymienić żarówkę:

1) upewnić się, że okap jest odłączony od sieci elektrycznej;

2) usunąć szkło dekoracyjne (patrz roz. O);

3) wymienić żarówkę na żarówkę tego samego rodzaju (max. 25W);

4) ponownie zamontować szkło (patrz rys. O5).

3. OŚWIETLENIE MIRABILIA Z DIODĄ LED Okap jest wyposażony w oświetlenie (oświetlenie blatu roboczego i oświetlenie dekoracyjne

na szybach) przy użyciu diod led charakteryzującej się wysoką sprawnością, niskim

zużyciem i bardzo długim okresie eksploatacji w warunkach normalnego używania.

UWAGA: Nie usuwać szkła, jeżeli LED oświetlenia są włączone.

OBSŁUGA KONSERWACYJNA I CZYSZCZENIE OBSŁUGA KONSERWACYJNA I CZYSZCZENIE L Ciągła obsługa konserwacyjna zapewnia prawidłowe działanie i wydajność urządzenia przez długi

czas. Należy zwracać szczególną uwagę na metalowe filtry zatrzymujące tłuszcz i filtry z węglem

drzewnym. Częste czyszczenie filtrów i ich mocowań zapewni, że tłuszcze nie będą się gromadzić w

okapie, co powodowałby zagrożenie pożarem.66

1. METALOWE FILTRY ZATRZYMUJĄCE TŁUSZCZ Zatrzymują one cząstki tłuszczu zawieszone w powietrzu, a więc powinny być czyszczone co

miesiąc w gorącej wodzie z detergentem, bez ich wyginania.

W celu wyjęcia i wymiany filtrów, postępować zgodnie z instrukcjami w punkcie H1. Ta operacja

powinna być przeprowadzana regularnie. Filtry metalowe mogą być myte w zmywarce do naczyń.

2. FILTRY Z WĘGLEM DRZEWNYM Te filtry zatrzymują zapachy występujące w strumieniu powietrza, które przez nie przepływa.

Powietrze jest oczyszczane przez wielokrotny przepływ przez filtry i zawracane do pomieszczenia

kuchni. Filtry z węglem drzewnym nie mogą być czyszczone i powinny być wymieniane średnio co

3 – 4 miesiące (zależnie od użytkowania). Wymiana filtrów z węglem drzewnym – patrz instrukcje

3. CZYSZCZENIE ZEWNĘTRZNEJ POWIERZCHNI URZĄDZENIA Zaleca się czyszczenie zewnętrznych powierzchni okapów przynajmniej co 15 dni, aby nie dopuścić

do trawienia stalowych powierzchni przez substancje oleiste, czy tłuste.

Zewnętrzna powierzchnia okapu kuchennego powinna być czyszczona wilgotną szmatką i

obojętnym płynnym detergentem lub alkoholem denaturowanym.

W przypadku wykończenia odpornego na ślady palców (fasteel), czyścić tylko wodą i obojętnym

mydłem, miękką szmatką, płukać i dokładnie wycierać do sucha. Nie używać produktów, które

zawierają substancje ścierne, ostrych ścierek lub ścierek specjalnie przeznaczonych do czyszczenia

stali. Używanie substancji ściernych lub ostrych ścierek nieuchronnie uszkodzi wykończenie stali.

Powierzchnia stali zostanie nieodwracalnie uszkodzona, jeżeli nie będą przestrzegane powyższe

instrukcje. Przechowywać te instrukcje wraz z instrukcjami użytkowania okapu.

Producent nie ponosi żadnej odpowiedzialności za wszelkie uszkodzenia spowodowane nie

przestrzeganiem powyższych instrukcji.

4. CZYSZCZENIE WNĘTRZA URZĄDZENIA Części elektryczne lub części zespołu silnika wewnątrz okapu kuchennego nie mogą być

czyszczone płynami lub rozpuszczalnikami.

Nie używać produktów ściernych.

Wszystkie powyższe operacje muszą być wykonywane po odłączeniu urządzenia od zasilania

GWARANCJA GWARANCJA M Nowe urządzenie jest objęte gwarancją.

Warunki gwarancji są podawane przez dystrybutora.

Producent nie jest odpowiedzialny za wszelkie nieprawidłowości w tej instrukcji wynikające z

błędów drukowania lub przekładu. Producent zastrzega sobie prawo do modyfikowania swoich

produktów gdy uzna to za konieczne lub w interesie użytkownika, bez pogarszania głównych

charakterystyk bezpieczeństwa i działania.

MONTAŻ OKAPU MONTAŻ OKAPU N OSTRZEŻENIE: Błędne zamocowanie śrub lub elementów mocujących, niezgodne z niniejszą instrukcją,

może być przyczyną zagrożenia elektrycznego.

O1 - MODEL PRZYŚCIENNY Faza 1

- Oprzeć na ścianie drąg podpierający (A-Fig. O1) na odpowiedniej wysokości od powierzchni

wypalania, od sumy liczb X+300.

- Kontrolować za pomocą poziomicy ustawienie horyzontalne i zaznaczyć na krańcach drągu 267

- przedziurawić, zamocować 2 kliny o rozszerzeniu Ø 8 mm i przymocować drąg za pomocą

- przymocować okap do drągu podpierającego (Fig. O2).

- wyregulować ustawienie okapu za pomocą śrub mocujących:

Śruba górna (B) reguluje odległość od ściany, dolna (C) odpływ wertykalny

- w celu uniknięcia odczepienia się okapu w wyniku ciśnienia oddolnego przymocować go do ściany

za pomocą sztafet, znajdujących się w wyposażeniu (fig. O3).

- zamocować na złączeniu (D) rurę (E).

Umieścić przedłużenie (H) w kominie (G) i przymocować całość do korpusu okapu przy użyciu śrub

- Przesunąć przedłużenie (H), aż do osiągnięcia żądanej wysokości.

- Po znalezieniu optymalnej pozycji, należy oprzeć listwę o ścianę (L), sprawdzić poziome

wyrównanie poziomicą i zaznaczyć na końcach 2 punkty do wywiercenia otworów.

- Należy wywiercić otwory, włożyć 2 kołki rozprężne o ø 4mm i przymocować listwę (L) przy użyciu

- Przy użyciu śrub (M), należy przykręcić przedłużenie (H) do listwy (L).

- Należy zasilić okap elektrycznością, przestrzegając obowiązujących przepisów (sek. D).

O2 - MODEL WYSPOWY “mirabilia island 65 CENTRAL CHIMNEY”

- Określić wymaganą wysokość dla umieszczenia okapu

- Przesunąć kratownice (C) i (C1) na wymaganą wysokość (H2), następnie zablokować je 8 wkrętami

samogwintującymi (V2) (Rys. 1a).

- Zamocować kratownicę (C) do suÞ tu używając czterech kołkůw rozporowych o średnicy 8 i

odpowiednich wkrętůw (V1) (Rys. 1b).

- Założyć przedłużenie na komin i zamocować je wzajemnie taśmą maskującą (Rys. 2).

- Zamocować zespůł przedłużenia komina (D+E) do kratownicy (C) 4 wkrętami metrycznymi M4 (V3)

wstawionymi do istniejących otworůw, nie dokręcając ich całkowicie (Rys. 2).

- Dla wersji odsysającej: określić optymalną wysokość dla sztywnej lub elastycznej rury wylotowej (F)

i podłączyć ją do złącza silnika.

- Podnieść okap, zawieszając go na 4 wkrętach metrycznych M5 (V4) wkręconych wstępnie do

kratownicy (C) (środkować otwory o średnicy 11 na podłużnym wycięciu wkładki wewnętrznej i

przesuwać na boki) (Rys. 3a).

- Dokręcić całkowicie 4 wkręty M5 (V4) (Rys. 3b).

- Zdjąć taśmę maskującą (Rys. 3c), odkręcić cztery wkręty metryczne M4 (V3) wkręcone poprzednio

do kratownicy (Rys. 3d) i przesunąć zespůł przedłużenia komina do dołu (Rys. 3e).

- Podłączyć rurę do złącza otworu wylotowego w suÞ cie (Rys. 3f)

- Wykonać połączenia elektryczne, tylko po odłączeniu zasilania elektrycznego.

- Zamocować przedłużenie do kratownicy (C) wykorzystując 4 wkręty metryczne (V3), nie dokręcając

ich całkowicie (Rys. 3g).

- Zamocować całkowicie przedłużenie do kratownicy (C) dokręcając 4 wkręty metryczne M4 (V3).

- Zablokować komin 2 wkrętami samogwintującymi (V5) (Rys. 3i).

- Elementy podtrzymujące przedłużenie (A) stosować tylko, jeżeli gůrna kratownica nie jest używana,

lub w przypadku suÞ tu podwieszanego.

- wykonać montaż szyb na okapie (Rys. O5).Decreto Legislativo del 30/06/2003 n. 196 - art. 7

Codice in materia di protezione dei dati personali.
