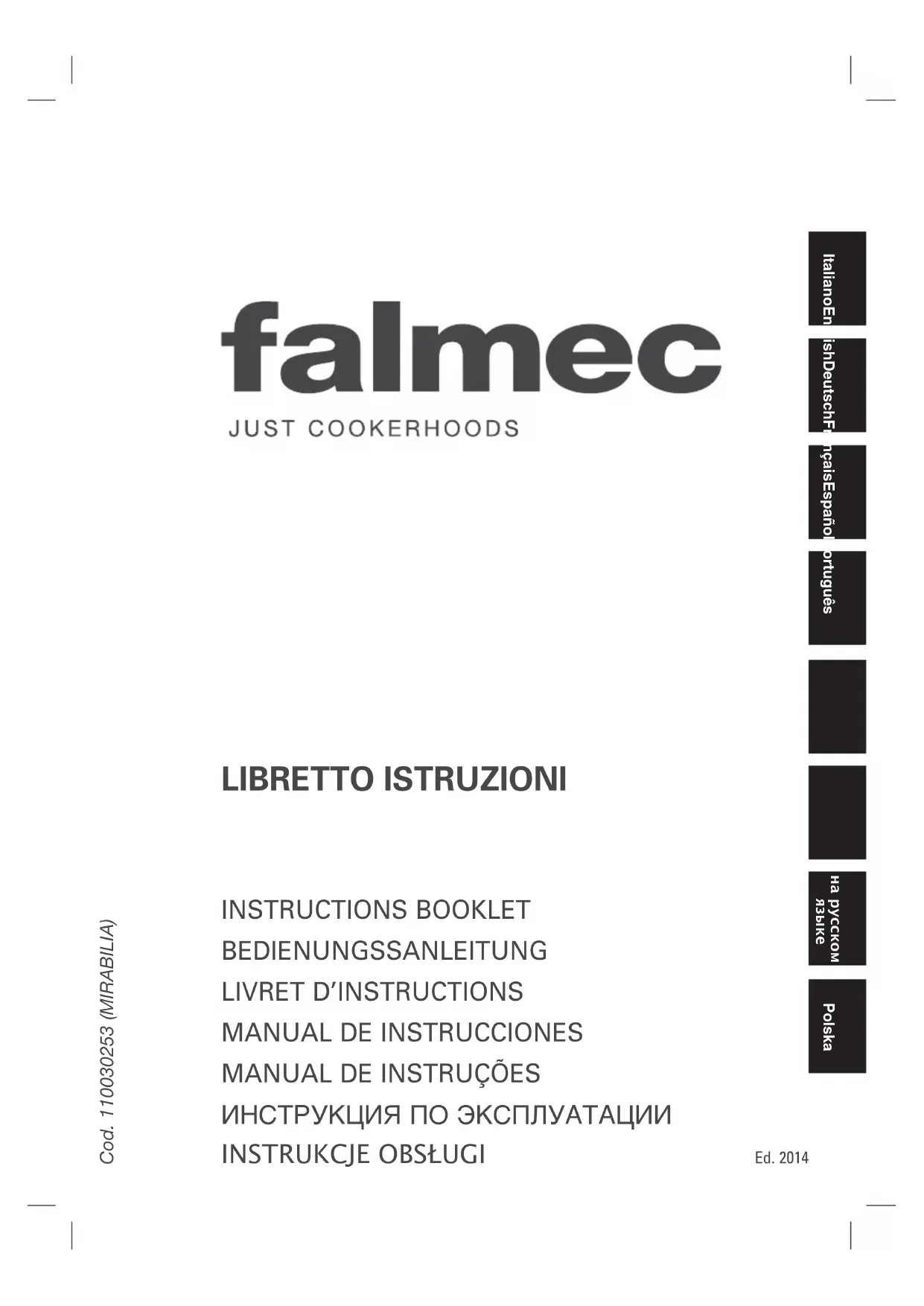

MODE D'EMPLOI Groove Mirabilia FALMEC

pour que le nouvel utilisateur puisse avoir toutes les indications concernant le fonctionne-

ment de la hotte et les avertissements correspondants.

La notice a été rédigée pour votre sécurité et celle d’autrui. Nous vous prions donc de la lire

attentivement avant de monter et d’utiliser l’appareil.

Cet appareil n’est pas destiné à être utilisé par des personnes (y-compris des enfants) dont

les capacités physiques, sensorielles ou mentales sont réduites, ou manquant d’expérience

responsable de leur sécurité sur le mode l’utilisation de l’appareil.

Surveillez les enfants et faites en sorte qu’ils ne jouent pas avec l’appareil.

L’appareil doit être monté par un installateur compétent et qualifié, conformément aux normes

Si le câble d’alimentation est abîmé, demander au fabricant, à un Service après-vente agréé

ou à une personne expérimentée de le remplacer afin de prévenir tout risque de danger.

Les modifications éventuelles de l’installation électrique, qui s’avèrent nécessaires pour mon-

ter la hotte, doivent être faites par du personnel compétent.

Il est dangereux de modifier ou d’essayer de modifier les caractéristiques de cette installation.

En cas de panne ou de mauvais fonctionnement de l’appareil, ne pas essayer de résoudre le

problème mais s’adresser au Service après-vente agréé.

Les réparations faites par des personnes non compétentes peuvent abîmer l’appareil.

produit de protection et les taches de graisse ou d’huile.

Pour exécuter cette opération, le constructeur recommande l’utilisation des lingettes déter-

gentes fournies avec la lampe.

Le fabricant décline toute responsabilité pour les dommages éventuels en cas d’emploi

d’autres types de détergents.

Ne pas faire cuire avec une flamme « libre » en dessous de la hotte. Vérifier les friteuses

durant l’emploi: I’huile surchauffée pourrait prendre feu.

- Ne pas allumer de flammes libres en dessous de la hotte.

- Ne pas relier l’appareil aux conduits d’évacuation des fumées dues à la combustion (chau-

dières, cheminées, etc.).

notice et concernant, en particulier, les avertissements sur le montage, l’emploi et l’entretien

- Un risque d’incendie existe si le nettoyage n’est pas effectué conformément aux instructions.

ATTENTION: Les parties accessibles peuvent devenir très chaudes si elles sont utilisées avec

des appareils de cuisine.

- La longueur maximale des vis de fixation de la cheminée est de 10 mm (fournies par le fa-

norme, d’au moins 65 cm (voir figure C1). Cette distance est mesurée précisément sur le point

le plus bas de la hotte avec contrainte qui ne représente pas une contrainte admissible. En se

basant sur ce détail prévu par les normes européennes, il est possible de réduire la distance

sur certains modèles, comme indiqué dans le catalogue général. Si les instructions de la cui-

sinière à gaz indiquent une distance plus grande, il faut en tenir compte.

Dans la version aspirante, le tuyau de sortie des fumées doit avoir un diamètre non inférieur à

celui du raccord de la hotte.

Le tuyau doit être légèrement incliné (environ 10%) vers le haut dans la partie à l’horizontale

pour acheminer l’air à l’extérieur du local.31

d’autres combustibles (chaudières, poêles, cheminées, etc.), s’assurer que le local où a lieu

l’aspiration des fumées est bien aéré, conformément aux normes en vigueur.

Instructions de montage: voir section «O» de la présente notice.

S’adresser à du personnel qualifié pour le branchement électrique.

Les branchements doivent être effectués conformément aux dispositions de loi en vigueur.

Vérifier si le disjoncteur et l’installation électrique peuvent supporter la charge de l’appareil

(voir plaque des caractéristiques techniques au point B). Certains appareils peuvent être

munis d’un câble sans fiche ; la fiche à utiliser doit dans ce cas être de type « standardisé »

- le fil marron doit être utilisé pour la phase, le câble ne doit pas être en contact avec les

parties chaudes ayant une température supérieure à 70°C ;

- monter une fiche adaptée à la charge sur le câble d’alimentation et la brancher à une fiche

de sécurité appropriée.

Si un appareil fixe n’est pas muni d’un câble d’alimentation et d’une fiche, ou d’un autre dispo-

sitif pour le débrancher, avec une distance d’ouverture des contacts permettant la coupure

de courant totale en cas de surtension, catégorie III, les instructions doivent indiquer que ces

dispositifs de coupure doivent être prévus dans le réseau d’alimentation, conformément aux

règles d’installation.

- la tension d’alimentation correspond à celle indiquée sur la plaque caractéristiques techni-

- la prise ou l’interrupteur omnipolaire sont faciles à atteindre lorsque l’appareil est monté.

Le convoyeur d’évacuation qui dépasse en haut de la hotte doit être relié à un tuyau qui con-

duit les fumées et les vapeurs vers une sortie extérieure.32

Il faut enlever les filtres au charbon actif s’ils sont prévus ; pour les extraire, voir les instruc-

tions reportées au point F.

Le local doit être suffisamment aéré, conformément aux normes en vigueur, si la hotte est

utilisée en même temps que d’autres appareils qui fonctionnent au gaz ou avec d’autres

autre que celle électrique, la pression négative dans le local ne doit pas dépasser les 4 Pa

Vérifier si les filtres au charbon actif sont montés sur le moteur, si ce n’est pas le cas, les

monter comme indiqué au point H.

Lorsque la hotte est en modalité de filtrage enlevez la soupape de non retour placée sur le

raccordement du moteur en sortie.

Pour que le rendement soit optimal, il est conseillé d’utiliser la troisième vitesse en présence

d’odeurs fortes et de vapeurs, la deuxième vitesse dans des conditions normales et la pre-

mière vitesse pour maintenir l’air propre en consommant peu d’énergie électrique.

Il est conseillé d’allumer la hotte au moment de commencer la cuisson et de la laisser fon-

ctionner jusqu’à ce que les odeurs aient disparu.

tion d’intensité de la lumière d’ambiance (lampe à incandescence ou DEL). En agissant sur

les touches + e – , il est possible de régler l’intensité de la lumière. Le moteur étant éteint,

une longue pression de la touche permet d’allumer ou d’éteindre la lumière d’ambiance.

sion du voyant lumière et de la minuterie.

Les vitesses 1, 2 et 3 sont indiquées grâce au voyant correspondant qui s’allume, à l’exclu-

(Dans la version à 4 vitesses, la touche + a une lumière qui clignote.

La 4e vitesse (ou vitesse intensive) est temporisée et le moteur passe automatiquement à

la 3e vitesse au bout d’environ 7 minutes).

actif. Le nettoyage fréquent des filtres et du support correspondant évite à la graisse de s’ac-

cumuler sur la hotte, ce qui pourrait provoquer un incendie.

1. FILTRES ANTI-GRAISSE MÉTALLIQUES Ils servent à retenir les particules de graisse en suspension. Il est donc conseillé de les

laver chaque mois dans de l’eau chaude contenant un peu de détergent, en évitant de les

plier. Attendre qu’ils soient bien secs avant de les remonter.

Pour le démontage et le montage, voir les instructions au point H1. Répéter fréquemment

les filtres au charbon actif qui doivent être remplacés en moyenne tous les 3-4 mois (en

fonction de l’usage). Pour remplacer les filtres au charbon actif, suivre les instructions du

en acier.35 Français Nettoyer la hotte avec un chiffon humide et un peu de détergent liquide neutre ou avec de

yer soigneusement. Ne pas utiliser de produits contenant des substances abrasives, un

chiffon rêche ni le type de chiffon pour nettoyer l’acier que l’on trouve généralement dans

le commerce car cela abîmerait irrémédiablement le traitement superficiel de l’inox.

La surface définitivement abîmée de l’inox sera la conséquence directe du non-respect de

La notice complète doit être conservée avec l’appareil.

Le fabricant décline toute responsabilité si ces indications ne sont pas respectées.

4. NETTOYAGE INTÉRIEUR DE LA HOTTE Il est interdit de nettoyer les parties électriques ou celles relatives au moteur à l’intérieur

de la hotte avec des liquides ou des solvants ;

Ne pas utiliser de produits contenant des substances abrasives. Toujours débrancher l’appa-

reil avant d’effectuer les opérations indiquées plus haut.

Le fabricant décline toute responsabilité pour les inexactitudes, imputables à des erreurs

d’impression ou de transcription, contenues dans cette notice. Il se réserve le droit d’appor-

ter les modifications qu’il juge nécessaires ou utiles à ses produits, même dans l’intérêt de

l’utilisateur, sans pour autant compromettre les caractéristiques essentielles relatives au

fonctionnement et à la sécurité.

MONTAGE DE LA HOTTE N AVERTISSEMENT : Le non-respect de ces instructions concernant l’installation des vis ou des

- Contrôler à l’aide d’un niveau à bulle l’alignement horizontal et marquer aux extrémités de la

barre n° 2 points de perçage.

- Percer, insérer n° 2 chevilles à expansion ø 8mm et fixer la barre avec les vis correspon-

La vis supérieure (B) règle la distance par rapport au mur, la vis inférieure (C) le coulissement

- Insérer sur le raccord (D) le tuyau (E).

- Faire glisser la rallonge (H) jusqu’à atteindre la hauteur souhaitée.

- Lorsque la position optimale est trouvée, appuyer sur la paroi l’étrier (L), contrôler avec un

niveau à bulle l’alignement horizontal et marquer sur les extrémités 2 points de perforation.

- Percer, insérer 2 chevilles à expansion ø 4 mm et fixer l’étrier (L) avec les vis correspon-

(V3) prévues dans les trous déjà percés, sans les serrer à fond (Fig. 2).

- S’il s’agit d’une hotte aspirante: déterminer la hauteur optimale du tuyau rigide ou flexible

Exécuter le montage des vitres sur la hotte (fig. O5).37
