BEDIENUNGSANLEITUNG Groove Mirabilia FALMEC

- Fit the glass panels (fig. O5).21

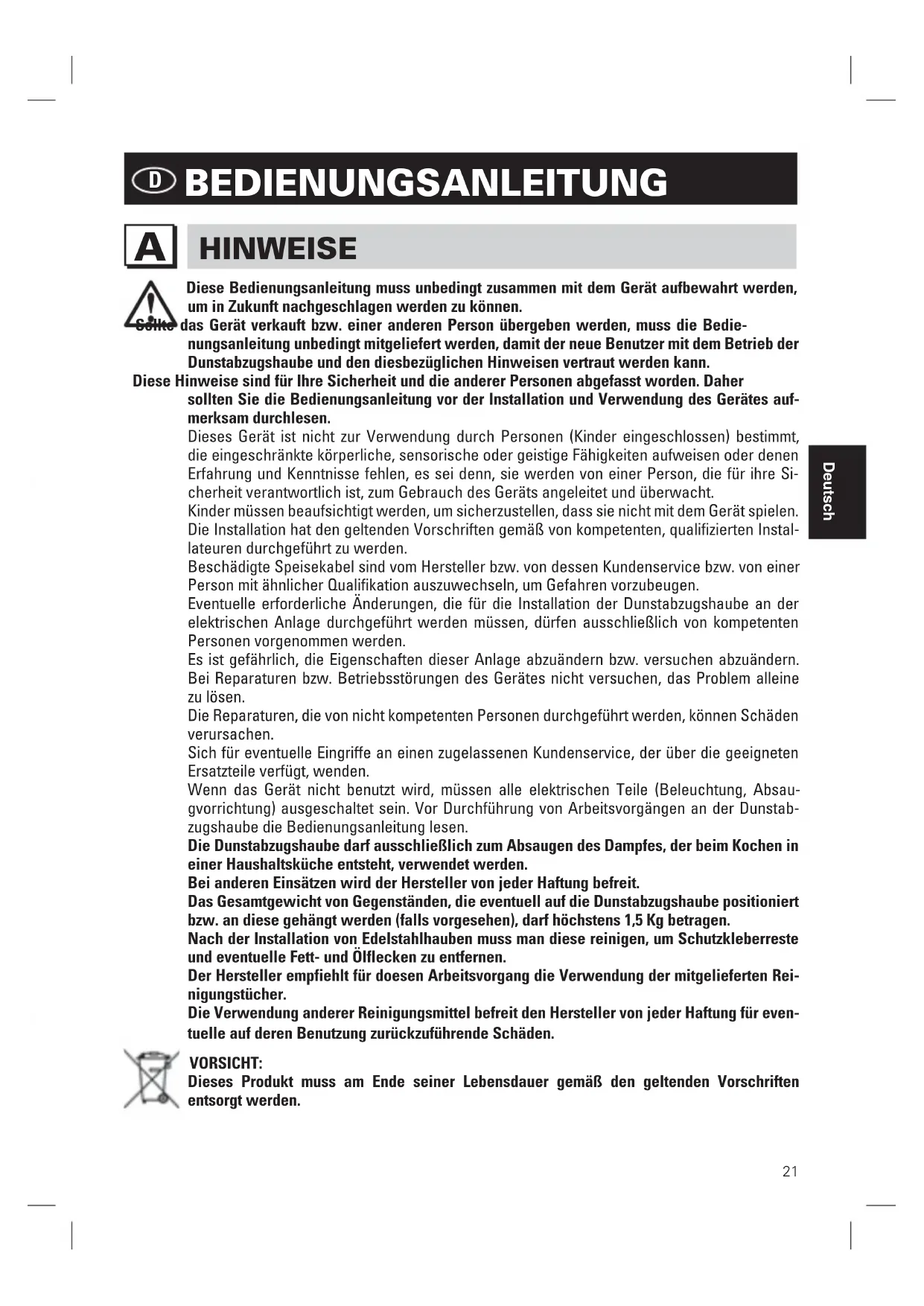

D BEDIENUNGSANLEITUNG HINWEISE A Diese Bedienungsanleitung muss unbedingt zusammen mit dem Gerät aufbewahrt werden,

um in Zukunft nachgeschlagen werden zu können.

Sollte das Gerät verkauft bzw. einer anderen Person übergeben werden, muss die Bedie-

nungsanleitung unbedingt mitgeliefert werden, damit der neue Benutzer mit dem Betrieb der

Dunstabzugshaube und den diesbezüglichen Hinweisen vertraut werden kann.

Diese Hinweise sind für Ihre Sicherheit und die anderer Personen abgefasst worden. Daher

sollten Sie die Bedienungsanleitung vor der Installation und Verwendung des Gerätes auf-

Dieses Gerät ist nicht zur Verwendung durch Personen (Kinder eingeschlossen) bestimmt,

die eingeschränkte körperliche, sensorische oder geistige Fähigkeiten aufweisen oder denen

Erfahrung und Kenntnisse fehlen, es sei denn, sie werden von einer Person, die für ihre Si-

cherheit verantwortlich ist, zum Gebrauch des Geräts angeleitet und überwacht.

Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Die Installation hat den geltenden Vorschriften gemäß von kompetenten, qualifizierten Instal-

lateuren durchgeführt zu werden.

Beschädigte Speisekabel sind vom Hersteller bzw. von dessen Kundenservice bzw. von einer

Person mit ähnlicher Qualifikation auszuwechseln, um Gefahren vorzubeugen.

Eventuelle erforderliche Änderungen, die für die Installation der Dunstabzugshaube an der

elektrischen Anlage durchgeführt werden müssen, dürfen ausschließlich von kompetenten

Personen vorgenommen werden.

Es ist gefährlich, die Eigenschaften dieser Anlage abzuändern bzw. versuchen abzuändern.

Bei Reparaturen bzw. Betriebsstörungen des Gerätes nicht versuchen, das Problem alleine

Die Reparaturen, die von nicht kompetenten Personen durchgeführt werden, können Schäden

Sich für eventuelle Eingriffe an einen zugelassenen Kundenservice, der über die geeigneten

Ersatzteile verfügt, wenden.

Wenn das Gerät nicht benutzt wird, müssen alle elektrischen Teile (Beleuchtung, Absau-

gvorrichtung) ausgeschaltet sein. Vor Durchführung von Arbeitsvorgängen an der Dunstab-

zugshaube die Bedienungsanleitung lesen.

Die Dunstabzugshaube darf ausschließlich zum Absaugen des Dampfes, der beim Kochen in

einer Haushaltsküche entsteht, verwendet werden.

Bei anderen Einsätzen wird der Hersteller von jeder Haftung befreit.

Das Gesamtgewicht von Gegenständen, die eventuell auf die Dunstabzugshaube positioniert

bzw. an diese gehängt werden (falls vorgesehen), darf höchstens 1,5 Kg betragen.

Nach der Installation von Edelstahlhauben muss man diese reinigen, um Schutzkleberreste

und eventuelle Fett- und Ölflecken zu entfernen.

Der Hersteller empfiehlt für doesen Arbeitsvorgang die Verwendung der mitgelieferten Rei-

Die Verwendung anderer Reinigungsmittel befreit den Hersteller von jeder Haftung für even-

tuelle auf deren Benutzung zurückzuführende Schäden.

Dieses Produkt muss am Ende seiner Lebensdauer gemäß den geltenden Vorschriften

entsorgt werden. Deutsch22

SICHERHEITSBESTIMMUNGEN Die elektrische Anlage ist mit einer Erdung ausgestattet, die den internationalen Sicherhei-

tsvorschriften entspricht; sie erfüllt außerdem die europäischen Entstörungsvorschriften.

Das Gerät auf keinen Fall an die Ablassleitungen von Rauch, das durch Verbrennung entsteht

(Heizkessel, Kamine, usw...), anschließen. Sich vergewissern, dass die Netzspannung mit den

im Inneren der Dunstabzugshaube angegebenen Daten übereinstimmt.

Auf keinen Fall unter der Dunstabzugshaube auf “offenem Feuer” kochen. Die Friteusen wäh-

rend der Benutzung kontrollieren: das überhitzte Öl könnte sich entzünden.

Für eine ausreichende Lüftung im Raum sorgen, wenn die Dunstabzugshaube zusammen mit

anderen Geräten, die mit Brennstoffen und ähnlichen Stoffen arbeiten, verwendet wird.

- Kein offenes Feuer unter der Haube anzünden.

- Das Gerät auf keinen Fall an die Ablassleitungen von Rauch, das durch Verbrennung entsteht

(Heizkessel, Kamine, usw...), anschließen.

- Sich vergewissern, dass alle gelten Vorschriften bezüglich der Luftablasses außerhalb des

Raumes erfüllt werden, bevor man die Dunstabzugshaube benutzt.

Vor Durchführung von Reinigungs- oder Wartungsarbeiten muss man die Stromversorgung

unterbrechen, indem man den Stecker zieht bzw. den Hauptschalter betätigt. Der Hersteller

lehnt jede Haftung für eventuelle direkte oder indirekte Schäden an Personen, Gegenständen

und Haustieren ab, die auf die Nichteinhaltung der in der vorliegenden Bedienungsanleitung

enthaltenen Vorschriften zurückzuführen sind und insbesondere die Installation, Bedienung

und Wartung des Gerätes betreffen.

- Wenn die Reinigung nicht entsprechend den Anweisungen erfolgt, besteht Brandgefahr.

VORSICHT: Erreichbare Bauteile könnten sich erhitzen, wenn sie Kochgeräten verwendet

- Die max. Länge der Schrauben zur Befestigung des Rauchfangs beträgt 10 mm (vom Her-

WARNUNG: Erfolgt die Installation der Schrauben oder Befestigungsvorrichtungen nicht

entsprechend den vorliegenden Anweisungen, führt dies zu Gefahr durch Stromschlag.

TECHNISCHE MERKMALE B Die technischen Daten des Elektrogeräts sind an den Typenschildern im Innern der Dunstab-

zugshaube angegeben.

(Dieser Abschnitt ist Fachpersonal mit der für die Montage der Dunstabzugshaube erforder-

lichen Qualifikation vorbehalten)

Der Abstand zwischen Kochebene und dem unteren Teil der Abzugshaube muss normaler-

weise mindestens 65 cm betragen (siehe Abbildung C1). Dieser Abstand muss unbedingt am

untersten Punkt der Haube ohne Sicherheitsspannung gemessen werden. Ausgehend von

diesem von den Europäischen Normen vorgesehenem Detail kann man den Abstand an eini-

gen Modellen reduzieren, wie es im Hauptkatalog spezifiziert wird. Wenn die Anweisungen der

Gaskochebene einen größeren Abstand vorsehen, muss dies berücksichtigt werden.

In der Abluftversion kann der Durchmesser des Rauchablasses nicht kleiner als der des Dun-

stabzugshaubenanschlusses sein.

In den waagrechten Abschnitten muss das Rohr leicht nach oben geneigt sein (ca. 10%), um

die Luft nach außen zu leiten.

Die Kurven auf ein Minimum reduzieren und prüfen, ob alle Rohre die erforderliche Mindest-

Die geltenden Vorschriften bezüglich des Luftablasses nach draußen beachten.23

Bei gleichzeitiger Verwendung anderer mit Gas oder anderen Brennstoffen gespeister Ver-

braucher (Heizkessel, Öfen, Kamine, usw...) für eine angemessene, vorschriftsmäßige Lüftung

des Raumes, in dem die Rauchabsaugung erfolgt, sorgen.

Montageanleitungen: siehe Abschnitt “O” der vorliegenden Bedienungsanleitung.

ELEKTRISCHER ANSCHLUSS D

(Dieser Abschnitt ist Fachpersonal mit der für den Stromanschluss erforderlichen Qualifika-

Vor jedem Eingriff im Innern der Haube muss das Gerät vom Stromnetz getrennt werden.

Sicherstellen, dass die Stromkabel im Innern der Dunstabzugshaube nicht abgeklemmt oder

durchgeschnitten werden; sollte dies dennoch vorkommen, den nächst gelegenen Kunden-

dienst kontaktieren.

Der Anschluss muss unter Befolgung der gültigen Rechtsvorschriften erfolgen. Sicherstellen,

dass das Reduzierventil und die Elektroanlage der Geräteleistung entsprechen (siehe techni-

sche Spezifikationen in Punkt B). Einige Gerätetypen können mit einem Kabel ohne Stecker

ausgestattet sein, in diesem Fall ist ein “genormter“ Stecker zu verwenden, wobei folgendes

- Der gelb/grüne Draht ist für die Erdung zu benutzen;

- der blaue Draht ist für den Nullleiter, und

- der braune Draht für die Phase bestimmt. Das Kabel darf auf keinen Fall mit heißen Teilen in

Berührung kommen (über 70°C).

- Am Netzkabel einen der Geräteleistung entsprechenden Stecker anbringen und diesen in

eine Sicherheits- Steckdose stecken.

Bei Geräten, die mit Kabel und Stecker ausgestattet geliefert werden, muss man sicherstellen,

dass sie mit einem geeigneten Kreislauf verbunden werden. Sich an eine qualifizierte Person

wenden (siehe technische Spezifikationen in Punkt B).

Die Herstellerfirma ist nicht haftbar, wenn die Unfallverhütungsvorschriften nicht eingehal-

E HAUBE MIT ABLUFTBETRIEB

Bei dieser Ausführung wird der während des Kochens entstehende Dampf durch ein Ab-

zugsrohr nach außen abgeführt.

Der sich oberhalb der Haube befindliche Rauchzug ist an ein Abzugsrohr anzuschließen, über

das Rauch und Dampf zu einem Auslass ins Freie geleitet werden. Bei dieser Ausführung sind

eventuell vorhandene Aktivkohlefilter wie in Punkt F beschrieben zu entfernen. Wenn die Dun-

stabzugshaube gleichzeitig mit anderen Geräten benutzt wird, die mit Gas oder anderen Brenn-

stoffen betrieben werden, muss eine ausreichende Belüftung des Raums gesorgt werden.

Germany (Feuerungsverordnung vom 31-01-1986 und DVGW-TRGI 1986, Amtsblatt G 600):

Bei gleichzeitigem Betrieb der Dunstabzugshau-be im Abluftbetrieb und Feuerstätten darf im

Aufstellraum der Feuerstätte der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein.

F HAUBE MIT UMLUFTBETRIEB

Bei dieser Ausführung strömt die Luft durch Aktivkohlefilter, wo sie gefiltert und erneut an

den Raum abgegeben wird. Sicherstellen, dass die Aktivkohlefilter am Motor installiert sind,

andernfalls müssen sie wie unter Punkt H beschrieben installiert werden.

Bei Dunstabzugshauben im Umluftbetrieb empfehlen wir die Rückstauklappe, die am Aus-

gangsverbindungsstück des Motors montiert ist, zu entfernen.

Für optimale Leistung ist es ratsam, bei starker Geruch- und Dampfbildung die dritte Dreh-

zahlstufe, und unter normalen Bedingungen die zweite Stufe einzustellen. Die erste Dreh-

zahlstufe dient dazu, die Luft bei geringem Energieverbrauch sauber zu halten. Die Haube

sollte bei Kochbeginn eingeschaltet, und erst wieder ausgeschaltet werden, wenn der Raum

vollkommen geruchsfrei ist.

G ARBEITSWEISE ELEKTRONISCHES BEDIENFELD Lichtknopf

• ON: Licht eingeschaltet (Druckknopf beleuchtet);

• OFF: Licht ausgeschaltet.

Dimmer mit in der Tastatur integrierten Funktionen: bei ausgeschaltetem Motor kann

man durch langes Drücken der Taste Licht (2 Sekunden) an der Tastatur auf die Modalität

Änderung der Intensität des Umgebungslichtes (Glühlampe oder Led) zugehen. Wirkt man

auf die Tasten + und – ein, kann die Lichtintensität eingestellt werden. Bei eingeschaltetem

Motor wird durch langes Drücken der Taste das Umgebunglicht ein- bzw. ausgeschaltet.

Bei Betätigung dieses Druckknopfes wird die Motorgeschwindigkeit reduziert. Die Ge-

schwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl ausschließlich Licht- und

Schaltuhrled angezeigt.

Bei Betätigung dieses Druckknopfes wird die Motorgeschwindigkeit gesteigert.

Die Geschwindigkeit 1,2 und 3 wird von der eingeschalteten Ledanzahl ausschließlich

Licht- und Schaltuhrled angezeigt.

(In der Ausführung mit 4 Geschwindigkeiten zeichnet sich die Taste + durch ein Blinklicht

aus. Die 4. Geschwindigkeit (Intensivgeschwindigkeit) ist zeitgesteuert und nach ca. 7

Minuten geht der Motor automatisch zur 3. Geschwindigkeit über).

Modalität- Druckknopf

Funktion: Ein- und Ausschaltung des Abzugshaubenmotors.

Die Funktion “gewünschte Geschwindigkeit” gestattet die Einschaltung des Motors bei

der Geschwindigkeit, die vor der letzten Ausschaltung gewählt worden war.

Druckknopf Schaltuhr und Filterverstopfung

• Diese Funktion gestattet die automatische Ausschaltung der Dunstabzugshaube nach

einem Betrieb von 15 Minuten bei der zuvor eingestellten Geschwindigkeit (Druckknopf

• Nach 30 Betriebsstunden zeigt der Druckknopf an, daß eine Spülung der Metallfilter

erforderlich ist (Druckknopf rot beleuchtet). Anschließend die Dunstabzugshaube aus-

schalten undwieder einschalten, um zu prüfen, ob der Alarm aufgehoben wurde.25 Deutsch

H ANLEITUNGEN FÜR AUSBAU UND ERSATZ

1. METALLFILTER Das Paneel öffnen (siehe Abb. H3). Um den Metallfettfilter zu entfernen, den Griff A betäti- gen.

2. AKTIVKOHLEFILTER Um die Aktivkohlefilter auszuwechseln, wie folgt vorgehen: die Metallfilter, wie zuvor erklärt, entfernen. Auf diese Weise kann man die zwei Filter, die an der rechten und linken Seite des Leitblechs befestigt sind, leicht erreichen. Für die Montage/das Auswechseln siehe Abb. Zur Bestellung neuer Karbonfilter bitte an die Vertragshandlung/Vertriebsunternehmen.NUR FÜR ITALIEN: Entsprechendes Formular von der Internetseite: www.falmec.com herun-terladen (Zugriff über Pull-down-Menü).

BELEUCHTUNG MONTAGE UND ERSATZ I

1. LAMPE Auswechseln der Lampe “Square halogen light”:a) Sich vergewissern, dass das Gerät nicht an das Stromnetz angeschlossen ist.b) Die Platte vollständig bis zu einem Winkel von 90° öffnen (siehe Abbildung), indem man auf PUSH drückt.c) Die Lampe mit einer Lampe desselben Typs auswechseln (Halogenlampe max. 20 W, 12 Volt Anschluss G4).d) Die Platte wieder schließen. Wenn sich die Platte nicht korrekt schließen lässt, den in Punkt b) beschriebenen Vorgang wiederholen.26

2. BELEUCHTUNG DER SICHTFENSTER Auswechseln der Glühlampe:

1) sicherstellen, dass die Abzughaube vom Stromnetz abgetrennt ist;

2) das Ornamentglas entfernen (siehe Abschnitt O);

3) die Lampe mit einer gleichwertigen auswechseln (max. 25W);

4) die Glasscheiben erneut montieren (siehe Abb. O5).

3. BELEUCHTUNG MIRABILIA LED Die Abzugshaube ist mit einer Hochleistungs-LED (Licht auf der Arbeitsfläche und Deko-

licht auf dem Glas) versehen, die bei normalen Gebrauchsbedingungen einen niedrigen

Stromverbrauch und eine äußerst lange Lebensdauer gewährleistet.

HINWEIS: Die Glasscheiben nicht entfernen, wenn die Led-Beleuchtung der Scheiben einge-

WARTUNG UND REINIGUNG L Nur durch eine konstante Wartung ist ein einwandfreier Betrieb und eine lange Lebensdauer

der Dunstabzugshaube gewährleistet. Besondere Aufmerksamkeit ist den Metall-Fettfiltern

und den Aktivkohlefiltern zu schenken. Eine häufige Reinigung der Filter und deren Halter

gewährleistet, dass sich an der Dunstabzugshaube keine feuergefährlichen Fettansammlun-

1. METALL-FETTFILTER Diese Filter haben die Aufgabe, die schwebenden Fettteilchen zurückzuhalten, sie sollten

daher jeden Monat mit warmem Wasser. Gereinigt werden, wobei darauf zu achten ist,

dass sie nicht geknickt werden. Für den Aus- und Einbau wird auf die Anleitungen unter

Punkt H1 verwiesen. Die Reinigung muss unbedingt regelmäßig durchgeführt werden.

2. AKTIVKOHLEFILTER Diese Filter haben die Aufgabe, die in der Luft, die sie durchströmt, enthaltenen Gerüche

zurückzuhalten. Die durch mehrmaliges Durchströmen der Filter gereinigte Luft wird wie-

der in die Küche zurückgeführt.

Die Aktivkohlefilter können nicht gewaschen werden und müssen durchschnittlich alle

3-4 Monate ersetzt werden (die Häufigkeit hängt vom Gebrauch ab). Für den Ersatz der

Aktivkohlefilter wird auf die Anleitungen unter Punkt F verwiesen.

3. AUSSENREINIGUNG Wir empfehlen, die äußeren Oberflächen der Hauben mindestens alle 15 Tage zu reinigen,

um zu vermeiden, dass die öligen oder fettigen Substanzen die Oberflächen aus Stahl

Die Reinigung der Dunstabzugshaube wird mit einem feuchten Schwamm und einem neu-

tralen Flüssigreiniger bzw. denaturiertem Alkohol durchgeführt. Bei Material, dass einer

Fingerabdruckschutzbehandlung (Fasteel) unterzogen wurde, die Reinigung nur mit Was-

ser und einer neutralen Seife vornehmen; hierfür ein weiches Tuch verwenden, gründlich27 Deutsch abspülen und trocknen. Es dürfen keine Produkte, die Scheuermittel enthalten, Tücher mit

rauher Oberfläche bzw. handelsübliche Tücher für die Stahlreinigung verwendet werden.

Die Verwendung von Scheuermitteln und rauhen Tüchern wird die Oberflächenbehan-

dlung des Stahls für immer beschädigen.

Bei Nichtbeachtung dieser Hinweise wird es zu einer nicht mehr zu beseitigenden Be-

schädigung der Stahlfläche kommen.

Die vorliegenden Hinweise müssen zusammen mit der Bedienungsanleitung der Dunstab-

zugshaube aufbewahrt werden.

Der Hersteller lehnt bei Nichtbeachtung dieser Anweisungen jede Haftung ab.

4. REINIGUNG DER INNENFLÄCHE Die elektrischen Teile oder Teile des Motors im Innern der Dunstabzugshaube dürfen nicht

mit Flüssigkeiten oder Lösemittel gereinigt werden.

Keine Schleifmittel benutzen.

Vor der Reinigung muss das Gerät vom Stromnetz getrennt werden.

GARANTIE M Was die garantie betrifft, wenden sie sich am austräger.

Die Herstellerfirma haftet nicht für mögliche Ungenauigkeiten infolge Druck- oder Schreib-

fehler in diesem Anleitungsheft. Sie behält sich außerdem das Recht vor, an ihren Produkten

sämtliche Änderungen vorzunehmen, die sie auch im Interesse des Benutzers für erforderlich

oder nützlich erachtet, ohne die wesentlichen Merkmale in Bezug auf Funktionalität und

Sicherheit zu beeinträchtigen.

N MONTAGE DER INSEL-DUNSTA-

BZUGSHAUBE WARNUNG: Wenn die Schrauben oder die Befestigungsvorrichtung nicht gemäß diesen An-

weisungen angebracht werden, kann dies zu elektrischen Gefahren führen.

O1 - MONTAGE MIRABILIA WANDAUSFÜHRUNG Schritt 1

- Die Stützstange (A-Abb. O1) an der Wand positionieren. Hierbei eine Höhe von der Kochplatte

wählen, die durch die Summe der Maße X+300 mm berechnet wird.

- Die waagrechte Ausrichtung mit einer Wasserwaage prüfen und 2 Bohrpunkte an den Stan-

- Bohren, 2 Expansionsdübel ø 8mm einfügen und die Stange mit den entsprechenden Schrau-

- Die Dunstabzugshaube an die Stützstange anhängen (Abb. O2).

- Die Ausrichtung der Dunstabzugshaube mit Hilfe der Schrauben regeln:

die obere Schraube (B) dient zur Einstellung des Abstands von der Wand und die untere

Schraube (C) des senkrechten Gleitvorgangs.

- Um zu verhindern, dass sich die Haube durch den von unten kommenden Druck löst, muss

sie mit Hilfe der mitgelieferten Bügel an der Wand befestigt werden (Abb. O3).

- Das Rohr (E) in das Anschlussstück (D) einfügen.28

Die Verlängerung (H) in den Kamin (G) einführen und die Einheit am Körper der Abzugshau-

be mit den Schrauben (V1) befestigen.

- Die Verlängerung (H) gleiten lassen, bis die gewünschte Höhe erreicht ist.

- Nachdem die optimale Position gefunden wurde, den Bügel (L) an der Wand ansetzen, mit

einer Wasserwaage die horizontale Ausrichtung kontrollieren und an den Enden 2 Punkte

für die Bohrung markieren.

- Die Bohrung ausführen, zwei Spreizdübel ø 4 mm einfügen und den Bügel (L) mit den

entsprechenden Schrauben befestigen.

- Mit den Schrauben (M) die Verlängerung (H) am Bügel (L) anbringen.

- Die Abzugshaube gemäß den geltenden Normen elektrisch versorgen (Abschnitt D).

O2 - MONTAGE MIRABILIA ISOLA 85/ISOLA 65 CENTRAL CHIMNEY Schritt 1

- Die gewünschte Höhe für die Anbringung der Abzugshaube festlegen.

- Die Hängegerüste (C) und (C1) auf die gewünschte Höhe bringen (H2) und mit 8 gewindefor-

menden Schrauben (V2) befestigen (Abb.1a).

- Das Hängegerüst (C) mit 4 Fischerdübeln Ø 8 mm und den jeweiligen Schrauben (V1) an der

Decke anbringen (Abb.1b).

- Das Verlängerungsstück in den Kamin einschieben und die beiden Teile mit Papierklebeband

aneinander befestigen (Abb. 2).

- Die Einheit Kamin-Verlängerungsstück (D+E) mit den 4, in die bereits vorhandenen Bohrlö-

cher eingesetzten metrischen Schrauben M4 (V3) am Hängegerüst (C) befestigen, ohne die

Schrauben ganz festzuziehen (Abb. 2).

- Bei der Version mit Abluftbetrieb: die optimale Höhe des festen oder biegsamen Rauchab-

zugsrohrs (F) festlegen und mit der Motoranschlussöffnung verbinden.

- Die Dunstabzugshaube anheben und in die 4 bereits am Hängegerüst (C) angebrachten

metrischen Schrauben M5 (V4) einhängen (dazu die Bohrlöcher Ø11 am Knopfschlitz des

Zwischenraums gerade ausrichten und die Abzugshaube seitlich verschieben) (Abb. 3a).

- Nun die 4 Schrauben M5 (V4) endgültig festziehen (Abb. 3b).

- Das Papierklebeband entfernen (Abb. 3c), die 4 vorher am Hängegerüst angebrachten me-

trischen Schrauben M4 (V3) entfernen (Abb.3d) und die Einheit Kamin-Verlängerungsstück

nach unten gleiten lassen (Abb.3e).

- Den Anschluss des Rohrs am Anschluss der Abzugsöffnung in der Decke durchführen (bei

Version mit Abluftbetrieb) (Abb. 3f).

- Die Stromversorgung unterbrechen und den Elektroanschluss durchführen.

- Das Verlängerungsstück mit den 4 metrischen Schrauben M4 (V3) am Hängegerüst (C) befe-

stigen, ohne die Schrauben ganz festzuziehen (Abb. 3g).

- Das Verlängerungsstück durch das Festziehen der Schrauben M4 (V3) endgültig am Hänge-

gerüst (C) blockieren.

- Den Kamin mit 2 gewindeformenden Schrauben (V5) befestigen (Fig. 3i).

- Die beiden Stützelemente des Verlängerungsstücks (A) (Abb. 2) nur dann verwenden, wenn

kein oberes Hängegerüst eingesetzt wird oder wenn eine Zwischendecke vorhanden ist. Die

Glasscheiben an die Dunstabzugshaube anmontieren (Abb. O5).29

F LIVRET D’INSTRUCTIONS AVERTISSEMENTS A Conserver cette notice avec l’appareil pour pouvoir la consulter en cas de besoin.
