INSTRUKCJA OBSŁUGI TS20XTRM2 SIEMENS

2. Demontowana podstawka żelazka

3. Mocowanie do przechowywania przewodu

5. Schowek przeznaczony na kable zasilające

6. Wtyczka sieciowa kabel

8. Przycisk “Oszczędzanie energii” *

9. Wskaźnik świetlny. “Para gotowa”/

“Automatyczne wyłączenie” *

10. Lampka kontrolna “włączona / wyłączona” *

11. Kontrola pary zmienna *

12. Lampka kontrolna “Napełnić zbiornik wodą” /

“Ostrzeże nie funkcji automatycznego

13. Wyłącznik główny 0/I podświetlany

14. Obudowa wewnętrznego generatora pary

15. Pokrętło regulacji temperatury

16. Przycisk wylotu pary

17. Przycisk wylotu pary “XTRM” *

18. Wskaźnik świetlny żelazka

20. Stopa ochronna do tkanin*

 *Wzależnościodmodelu

1. Usuń wszelkie etykiety lub osłony ze stopy.

2. Ustaw urządzenie poziomo na płaskiej i

stabilnej powierzchni. Można zdjąć podpórkę

żelazka z urządzenia i ustawić je wraz z

podpórką na solidnej, stabilnej i poziomej

3. Napełnić zbiornik wody, pamiętając, aby nie

przekroczyć zaznaczonego poziomu.

4. Rozwiń kabel zasilający i podłącz go do

gniazdka z uziemieniem.

5. Ustaw wyłącznik “0/I” (13) w pozycji “I”.

6. Po kilku minutach zapali się wskaźnik “Para

gotowa” (9), informując, że urządzenie jest

Generator pary będzie potrzebował więcej

czasu, aby osiągnąć stan “Para gotowa” tylko

przy początkowym podgrzewaniu lub po

wykonaniu operacji odkamieniania (Calc’n

Gdy podczas zwykłej eksploatacji woda

znajduje się już w generatorze pary, czas

• Przed podłączeniem urządzenia do sieci

elektrycznej, upewnij się, że napięcie sieci

odpowiada napięciu wskazanemu na tabliczce

• Urządzenie powinno zostać podłączone do

gniazdka z uziemieniem. Jeśli używasz

przedłużacza, upewnij się, że dysponujesz

gniazdkiem dwubiegunowym 16 A z

• W wypadku przepalenia bezpiecznika,

urządzenia nie można uruchomić. Aby móc

ponownie użyć żelazka, odnieś je do

autoryzowanego Serwisu Technicznego.

• Aby tego uniknąć, w niesprzyjających

warunkach zasilania elektrycznego, mogą

wystąpić takie zjawiska jak przejściowe spadki

napięcia lub wahania napięcia, zatem zaleca

się, aby żelazko podłączone było do sieci

elektrycznej o maksymalnej impedancji

wynoszącej 0.27 Ω. W razie potrzeby,

użytkownik może zapytać dostawcę energii o

impedancję systemu w punkcie zasilania.

• Nie podstawiaj urządzenia pod kran, aby

napełnić zbiornik wodą.

• Po każdym użyciu lub w przypadku podejrzenia

usterki należy natychmiast odłączyć urządzenie

• Nie odłączaj urządzenia z sieci pociągając za

• Nie zanurzaj żelazka lub generatora pary w

wodzie ani żadnym innym płynie.

• Nie pozostawiaj urządzenia w miejscu

wystawionym na działanie czynników

atmosferycznych (deszcz, słońce, szron, itp.)

▪ Podczas pracy urządzenie osiąga wysokie

temperatury i generuje parę, co może być

przyczyną oparzeń w przypadku

niewłaściwego użycia.

▪ Przewód pary, stacja bazowa a w

szczególności samo żelazko mogą mocno

nagrzewać się podczas używania.

▪ Nie kieruj strumienia pary w stronę osób lub

▪ Uważaj by kabel nie dotykał podstawy żelazka

 albo(wzależnościodmodelu):



 Wszelkieuszkodzeniawwynikuużycia

jednegozwyżejwymienionychproduktów

unieważnigwarancję.

 

 Nieustawiajżelazkanaurządzeniubez

Temperatura Ustawieniepary

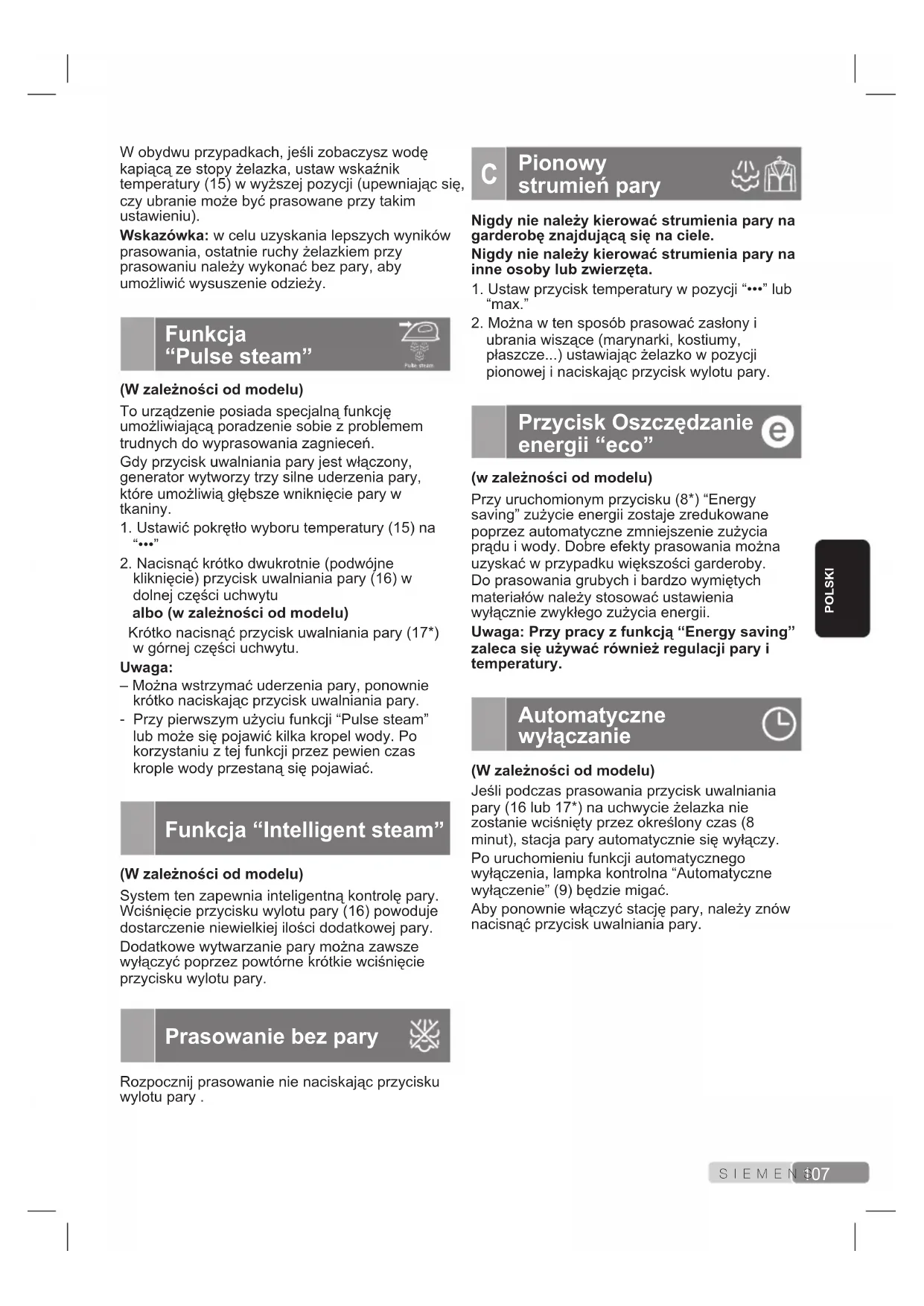

S I E M E N S POLSKI W obydwu przypadkach, jeśli zobaczysz wodę

kapiącą ze stopy żelazka, ustaw wskaźnik

temperatury (15) w wyższej pozycji (upewniając się,

czy ubranie może być prasowane przy takim

Wskazówka: w celu uzyskania lepszych wyników

prasowania, ostatnie ruchy żelazkiem przy

prasowaniu należy wykonać bez pary, aby

umożliwić wysuszenie odzieży.

(Wzależnościodmodelu)

To urządzenie posiada specjalną funkcję

umożliwiającą poradzenie sobie z problemem

trudnych do wyprasowania zagnieceń.

Gdy przycisk uwalniania pary jest włączony,

generator wytworzy trzy silne uderzenia pary,

które umożliwią głębsze wniknięcie pary w

1. Ustawić pokrętło wyboru temperatury (15) na

2. Nacisnąć krótko dwukrotnie (podwójne

kliknięcie) przycisk uwalniania pary (16) w

dolnej części uchwytu

 albo(wzależnościodmodelu)

Krótko nacisnąć przycisk uwalniania pary (17*)

w górnej części uchwytu.

– Można wstrzymać uderzenia pary, ponownie

krótko naciskając przycisk uwalniania pary.

- Przy pierwszym użyciu funkcji “Pulse steam”

lub może się pojawić kilka kropel wody. Po

korzystaniu z tej funkcji przez pewien czas

krople wody przestaną się pojawiać.

Funkcja“Intelligentsteam”

(Wzależnościodmodelu)

System ten zapewnia inteligentną kontrolę pary.

Wciśnięcie przycisku wylotu pary (16) powoduje

dostarczenie niewielkiej ilości dodatkowej pary.

Dodatkowe wytwarzanie pary można zawsze

wyłączyć poprzez powtórne krótkie wciśnięcie

przycisku wylotu pary.

Rozpocznij prasowanie nie naciskając przycisku

Nigdynienależykierowaćstrumieniaparyna

garderobęznajdującąsięnaciele.

Nigdynienależykierowaćstrumieniaparyna

inneosobylubzwierzęta.

1. Ustaw przycisk temperatury w pozycji “•••” lub

2. Można w ten sposób prasować zasłony i

ubrania wiszące (marynarki, kostiumy,

płaszcze...) ustawiając żelazko w pozycji

pionowej i naciskając przycisk wylotu pary.

PrzyciskOszczędzanie

(wzależnościodmodelu)

Przy uruchomionym przycisku (8*) “Energy

saving” zużycie energii zostaje zredukowane

poprzez automatyczne zmniejszenie zużycia

prądu i wody. Dobre efekty prasowania można

uzyskać w przypadku większości garderoby.

Do prasowania grubych i bardzo wymiętych

materiałów należy stosować ustawienia

wyłącznie zwykłego zużycia energii.

Uwaga:Przypracyzfunkcją“Energysaving”

zalecasięużywaćrównieżregulacjiparyi

(Wzależnościodmodelu)

Jeśli podczas prasowania przycisk uwalniania

pary (16 lub 17*) na uchwycie żelazka nie

zostanie wciśnięty przez określony czas (8

minut), stacja pary automatycznie się wyłączy.

Po uruchomieniu funkcji automatycznego

wyłączenia, lampka kontrolna “Automatyczne

wyłączenie” (9) będzie migać.

Aby ponownie włączyć stację pary, należy znów

nacisnąć przycisk uwalniania pary.108

S I E M E N S POLSKI D Stopaochronnado

(Wzależnościodmodelu)

Ten ochraniacz stosuje się przy prasowaniu parą

delikatnych tkanin przy maksymalnej temperatu-

Jego zastosowanie czyni zbędnym również

zastosowanie ściereczki zapobiegającej

błyszczeniu ciemnych materiałów.

Zalecamy rozpoczęcie od przeprasowania

niewielkiego fragmentu na lewej stronie ubrania i

Aby założyć ochraniacz na żelazko, ustaw szpic

żelazka na brzegu ochraniacza i przełóż taśmę

elastyczną przez dolną tylnią część żelazka, aby

go dopasować. Aby zdjąć ochraniacz, pociągnij

za taśmę elastyczną.

Ochraniacz można nabyć w punkcie serwisu lub

sklepach specjalistycznych.

Kod produktu (punkty

Nazwa produktu (sklepy

Aby przedłużyć okres użytkowania generatora

pary i uniknąć gromadzenia się osadów, po

kilkugodzinnym używaniu należy przepłukać

bojler (po około 50 godzinach). W przypadku

twardej wody, należy zwiększyć częstotliwość

wykonywania tej czynności.

Nie stosować płynów odkamieniających do

płukania bojlera, gdyż mogłyby go uszkodzić.

1. Sprawdzić, czy urządzenie jest zimne i

odłączone od zasilania przez ponad 2 godziny

oraz, czy zbiornik na wodę (1) jest pusty.

2. Ustaw urządzenie na brzegu zlewozmywaka.

3. Zdjąć plastikową pokrywę umieszczoną na

spodzie urządzenia, obracając ją do pozycji

4. Odkręcić korek spustowy parownika przy

5. Przytrzymaj generator pary w pozycji

odwróconej i przy pomocy dzbanka napełnij

kocioł ¼ litra wody.

6. Potrząśnij kotłem a następnie opróżnij

całkowicie do zlewu lub do wiadra. Dla

lepszego wyniku zalecamy wykonanie tej

czynności dwukrotnie.

Ważne: Przed ponownym zamknięciem

upewnij się, że w kotle nie zostały resztki wody.

7. Załóż ponownie korek i dociśnij mocno przy

8. Założyć i zamknąć plastikową pokrywę,

obracając ją do pozycji

Ostrzeżenie funkcji automatycznego

(Wzależnościodmodelu)

Lampka kontrolna (12*) będzie migać, wskazując,

że należy przepłukać bojler. W tym celu, należy

postępować zgodnie z zalecaniami

przedstawionymi w części powyżej.

Abyzresetowaćlampkękontrolnąorazlicznik

“Calc‘nclean”,należydwukrotniewyłączyć

stację,odczekującconajmniej30sekundpo

(włączyć→wyłączyćna30s→włączyć→

wyłączyćna30s→włączyć)

F Przepłukiwaniekomory

Uwaga!Ryzykopoparzenia!

Ta procedura pomaga w usuwaniu drobinek

kamienia z komory parowej.

Tę procedura czyszczenia można wykonywać od

czasu do czasu (mniej więcej raz na rok), gdy po

dłuższym okresie używania bardzo twardej wody

zaczną wydobywać się ze stopy żelazka

cząsteczki kamienia.

a) Upewnić się, że żelazko ostygło.

b) Ustawić pokrętło wyboru temperatury (15)

żelazka w pozycji “min”.

c) Napełnić zbiornik wodą bieżącą.

d) Podłączyć kabel zasilania i ustawić główny

wyłącznik (13) w pozycji “I”.

e) Odczekać, aż zaświeci się wskaźnik “para

f) Jeśli stacja parowa posiada regulator pary

(11*), ustawić go w pozycji maksimum.

g) Przytrzymać żelazko nad zlewem lub

pojemnikiem, aby zebrać wodę.

h) Nacisnąć przycisk uwalniania pary (16) i

delikatnie potrząsnąć żelazkiem. Wrząca woda

i para będą wydobywały się na zewnątrz,

wypłukując kamień oraz inne znajdujące się

wewnątrz osady. Może to potrwać około 5

i) Ustawić pokrętło wyboru temperatury (15)

żelazka w pozycji “max”, bez naciskania na

przycisk uwalniania pary (16). Woda w

komorze parowej zacznie parować. Odczekać,

aż cała woda znajdująca się wewnątrz komory

j) Aby oczyścić stopę żelazka, natychmiast

zetrzeć wszelkie osady, przesuwając gorące

żelazko po suchej, bawełnianej ścierce.109

S I E M E N S POLSKI Czyszczeniei

Odłączżelazkozsieciprzedprzystąpieniem

dojakichkolwiekczynnościkonserwacyjnych

1. Po zakończeniu prasowania wyjmij wtyczkę z

gniazdka i pozostaw żelazko na chwilę, aby

stopa ostygła przed czyszczeniem.

2. Czyść obudowę, uchwyt i korpus żelazka

wilgotną ściereczką.

3. Jeśli stopa jest zabrudzona lub przyrdzewiała,

wyczyść ją wilgotna ściereczką.

4. Nie używaj środków ściernych lub

1. Przed schowaniem żelazka pozostaw je do

2. Ustaw wyłączniki zasilania i kotła parowego w

pozycji “0” i wyjmij wtyczkę z gniazdka.

3. Opróżnij zbiornik na wodę.

4. Ustaw żelazko stopą na podpórce.

5. Kabel zasilania przechowywać w przeznaczo-

nym dla niego schowku (5) natomiast przewód

parowy w służącym do tego celu mocowaniu

(3). Nie należy zwijać kabli zbyt ciasno.

6. Podczas przesuwania urządzenia należy

wykorzystać uchwyty umieszczone na bokach

urządzenia, wskazane na rys. jako pkt. (4)

Generowanie pary powoduje największe zużycie

energii podczas eksploatacji żelazka. W celu

zmniejszenia zużywanej energii należy

postępować zgodnie z poniższymi radami:

• Zaleca się zaczynać od prasowania tkanin,

które wymagają najniższej temperatury

Sprawdzić na metce przy ubraniu zalecaną

temperaturę prasowania.

• Dostosować ilość pary do wybranej

temperatury prasowania, stosując się do

zaleceń zamieszczonych w niniejszej instrukcji

• Używać pary podczas prasowania tylko wtedy,

gdy jest to konieczne. W miarę możliwości,

należy korzystać z funkcji rozpylacza zamiast

• Należy starać się prasować jeszcze wilgotne

tkaniny i stopniowo obniżać ustawienie pary w

żelazku. Para będzie wydzielać się z wilgotnej

tkaniny, a nie z żelazka. Dla osób, które przed

prasowaniem używają suszarki elektrycznej,

zaleca się zaprogramować suszarkę na funkcję

• Jeżeli tkanina jest wystarczająco wilgotna,

należy wyłączyć regulator pary w żelazku.

• W przerwach odstawiać żelazko w pozycji

pionowej. Pozostawienie żelazka w pozycji

poziomej z włączonym regulatorem pary

spowoduje niepotrzebne generowanie pary.

Ekologicznautylizacja

Tourządzeniejestoznaczone,

zgodniezDyrektywąEuropejską

2012/19/UEorazpolskąUstawąz

dnia29lipca2005r.“Ozużytym

sprzęcieelektrycznymi

elektronicznym”(Dz.U.z2005r.Nr

180,poz.1495),symbolem

przekreślonegokontenerana

Takie oznakowanie informuje, że sprzęt ten, po

okresie jego użytkowania nie może być

umieszczany łącznie z innymi odpadami

pochodzącymi z gospodarstwa domowego.

Użytkownik jest zobowiązany do oddania go

prowadzącym zbieranie zużytego sprzętu

elektrycznego i elektronicznego. Prowadzący

zbieranie, w tym lokalne punkty zbiórki, sklepy

oraz gminne jednostki, tworzą odpowiedni

system umożliwiający oddanie tego sprzętu.

Właściwe postępowanie ze zużytym sprzętem

elektrycznym i elektronicznym przyczynia się do

uniknięcia szkodliwych dla zdrowia ludzi i

środowiska naturalnego konsekwencji,

wynikających z obecności składników

niebezpiecznych oraz niewłaściwego

składowania i przetwarzania takiego sprzętu.110

S I E M E N S POLSKI Postępowaniewrazieawarii

Problem Możliweprzyczyny Rozwiązanie

• Podłączenie jest wadliwe.

• Generator pary nie jest podłączony.

• Sprawdź kabel sieciowy, wtyczkę i

• Ustaw wyłącznik “0/I” (13) w pozycji

• Wyłącznik “0/I” żelazka jest w pozycji

• Przycisk regulacji temperatury jest w

• Ustaw wyłącznik “0/I” (13) w pozycji

• Ustaw przycisk regulacji temperatury

(15) w żądanej pozycji.

• Przy pierwszym użyciu: niektóre

elementy żelazka są oliwione przez

producenta i na początku kiedy się

nagrzewają, mogą dymić.

• Przy pierwszym użyciu: stopa żelazka

może być zabrudzona.

• Zjawisko to jest normalne i po kilku

• Wyczyść stopę zgodnie z podanymi

instrukcjami czyszczenia.

• Użyto funkcji pary zanim osiągnięta

została odpowiednia temperatura.

• Woda skrapla się wewnątrz przewodu

ponieważ funkcja pary używana jest

po raz pierwszy lub nie była używana

• W generatorze pary znajduje się zbyt

• Zmniejsz strumień pary przy

prasowaniu w niskich temperaturach

(zmienna kontrola pary (11*))

• Odsuń żelazko ze strefy prasowania

i naciśnij przycisk wylotu pary aż

zacznie wydobywać się para.

• Oczyścić bojler w sposób opisany w

części “Calc‘n clean” (E).

• W generatorze pary zgromadziła się

rdza lub osady mineralne.

• Użyto środków chemicznych lub

• Użyj wody z wodociągu zmieszanej

w równych proporcjach z wodą

destylowaną lub odmineralizowaną.

Jeśli woda z kranu jest bardzo

twarda, należy zmieszać ją z wodą

destylowaną w proporcji 1:2.

• Wyczyść stopę wilgotną ściereczką.

• Nie dodawaj żadnych środków do

• Kocioł nie włącza się lub zbiornik

• Regulator pary jest w pozycji

• Ustaw wyłącznik kotła “0/I” (13) w

pozycji “I” i/lub napełnij zbiornik

• Zwiększ strumień pary kręcąc

• Wybrana temperatura jest zbyt

wysoka i spowodowała uszkodzenie

• Wybierz temperaturę odpowiednią

dla tkaniny zaś stopę wyczyść

wilgotną ściereczką.

Stopa brudzi się. • Jest to normalne następstwo

• Wyczyść stopę wilgotną ściereczką

• Woda jest przepompowywana do

• Dźwięk nie ustaje.

• Jeśli dźwięk nie ustaje, nie używaj

generatora pary i skontaktuj się z

autoryzowanym serwisem

Przycisk uwalniania pary pozostaje

przyciśnięty przez dłuższy czas

Naciśnij przycisk uwalniania pary co

pewien czas. Poprawia to efekty

prasowania, ponieważ materiał

będzie lepiej wysuszony i uzyska

Korek spustowy znajdujący się na dnie

urządzenia jest poluzowany.

Dokręć korek spustowy parownika

Ich powodem może być para

zgromadzona na desce do

Wytrzyj materiał osłaniający deskę do

prasowania i osusz plamy żelazkiem

z wyłączoną funkcją pary.

Pojawianie się plam wody jest

spowodowane zbieraniem się pary w

przewodzie podczas chłodzenia

żelazka po wyłączeniu.

Krople wody przestaną wydostawać

się ze stopy żelazka po używaniu

funkcji “Pulse steam” przez pewnien

Jest to normalne. Powoduje to para,

która przechodzi przez przewód

podczas prasowania i rozgrzewa go.

Prosimy umieścić przewód po

przeciwnej stronie, tak aby nie

można go było dotknąć w trakcie

Funkcja “Pulse steam” została

włączona przez dwukrotne

Wystarczy ponownie nacisnąć na

spust i żelazko od razu przestanie

Jeśli powyższe porady nie pomagają usunąćproblemu, skontaktuj się z autoryzowanym serwisem
