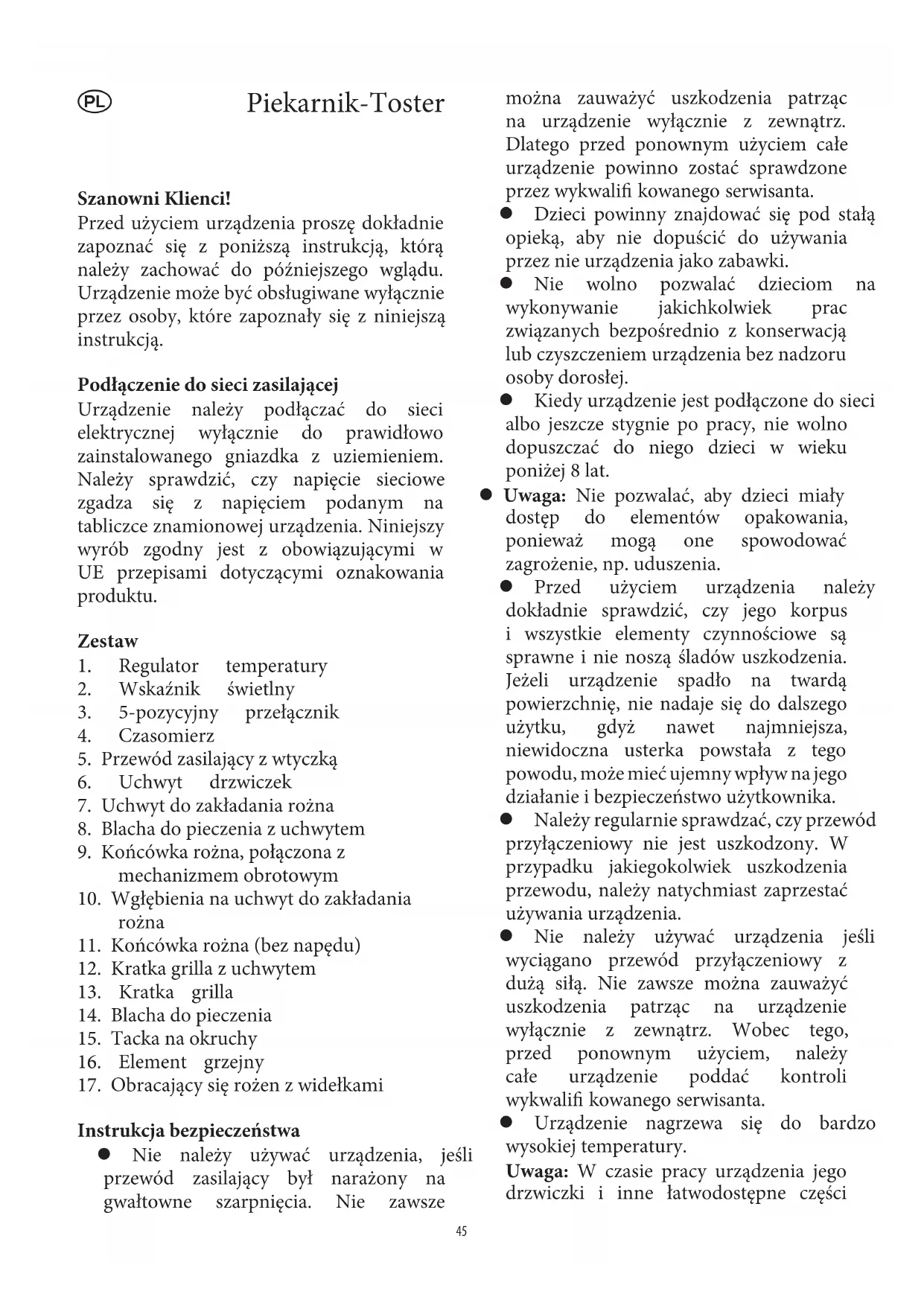

INSTRUKCJA OBSŁUGI TO 2040 SEVERIN

Przed użyciem urządzenia proszę dokładnie

zapoznać się z poniższą instrukcją, którą

należy zachować do późniejszego wglądu.

Urządzenie może być obsługiwane wyłącznie

przez osoby, które zapoznały się z niniejszą

Podłączenie do sieci zasilającej

Urządzenie należy podłączać do sieci

elektrycznej wyłącznie do prawidłowo

zainstalowanego gniazdka z uziemieniem.

Należy sprawdzić, czy napięcie sieciowe

zgadza się z napięciem podanym na

tabliczce znamionowej urządzenia. Niniejszy

wyrób zgodny jest z obowiązującymi w

UE przepisami dotyczącymi oznakowania

1. Regulator temperatury

2. Wskaźnik świetlny

3. 5-pozycyjny przełącznik

5. Przewód zasilający z wtyczką

7. Uchwyt do zakładania rożna

8. Blacha do pieczenia z uchwytem

9. Końcówka rożna, połączona z

mechanizmem obrotowym

10. Wgłębienia na uchwyt do zakładania

11. Końcówka rożna (bez napędu)

12. Kratka grilla z uchwytem

14. Blacha do pieczenia

15. Tacka na okruchy

17. Obracający się rożen z widełkami

Instrukcja bezpieczeństwa

 Nie należy używać urządzenia, jeśli

przewód zasilający był narażony na

gwałtowne szarpnięcia. Nie zawsze

można zauważyć uszkodzenia patrząc

na urządzenie wyłącznie z zewnątrz.

Dlatego przed ponownym użyciem całe

urządzenie powinno zostać sprawdzone

przez wykwali kowanego serwisanta.

 Dzieci powinny znajdować się pod stałą

opieką, aby nie dopuścić do używania

przez nie urządzenia jako zabawki.

 Nie wolno pozwalać dzieciom na

wykonywanie jakichkolwiek prac

związanych bezpośrednio z konserwacją

lub czyszczeniem urządzenia bez nadzoru

 Kiedy urządzenie jest podłączone do sieci

albo jeszcze stygnie po pracy, nie wolno

dopuszczać do niego dzieci w wieku

 Uwaga: Nie pozwalać, aby dzieci miały

dostęp do elementów opakowania,

ponieważ mogą one spowodować

zagrożenie, np. uduszenia.

 Przed użyciem urządzenia należy

dokładnie sprawdzić, czy jego korpus

i wszystkie elementy czynnościowe są

sprawne i nie noszą śladów uszkodzenia.

Jeżeli urządzenie spadło na twardą

powierzchnię, nie nadaje się do dalszego

użytku, gdyż nawet najmniejsza,

niewidoczna usterka powstała z tego

powodu, może mieć ujemny wpływ na jego

działanie i bezpieczeństwo użytkownika.

 Należy regularnie sprawdzać, czy przewód

przyłączeniowy nie jest uszkodzony. W

przypadku jakiegokolwiek uszkodzenia

przewodu, należy natychmiast zaprzestać

używania urządzenia.

 Nie należy używać urządzenia jeśli

wyciągano przewód przyłączeniowy z

dużą siłą. Nie zawsze można zauważyć

uszkodzenia patrząc na urządzenie

wyłącznie z zewnątrz. Wobec tego,

przed ponownym użyciem, należy

całe urządzenie poddać kontroli

wykwali kowanego serwisanta.

 Urządzenie nagrzewa się do bardzo

wysokiej temperatury.

Uwaga: W czasie pracy urządzenia jego

drzwiczki i inne łatwodostępne części

45nagrzewają się do wysokiej

temperatury. Kontakt z nimi

 Nie dotykać elementów grzejnych.

 Przed włączeniem urządzenia sprawdzić,

czy tacka na okruchy jest prawidłowo

założona pod elementami grzejnymi.

 Nie wyjmować stopek, na których stoi

 Rozgrzany olej może się łatwo zapalić.

Dlatego nie należy przepełniać blachy do

 Nie zostawiać włączonego urządzenia bez

 Urządzenie nie jest przystosowane by je

uruchamiać przy użyciu zewnętrznego

czasomierza lub odrębnego systemu

zdalnego sterowania.

 Należy zapewnić dostateczny stały

przepływ powietrza. Na kuchence nie

należy kłaść żadnych przedmiotów, a

ponadto należy zapewnić, by wolna

przestrzeń wokół urządzenia była nie

mniejsza niż podano poniżej:

 Nie należy usuwać podstawek

znajdujących się na spodniej płycie.

Urządzenia nie wolno instalować

wewnątrz sza i, bezpośrednio pod płytą

 Nie używać urządzenia na zewnątrz.

 Nie należy używać urządzenia w pobliżu

półek ściennych lub pod przedmiotami

wiszącymi takimi jak  ranki czy inne

łatwopalne tworzywa.

 Podczas pracy urządzenie musi być

ustawione na powierzchni odpornej na

wysokie temperatury i odpryski tłuszczu.

Nie należy ustawiać urządzenia w pobliżu

gorących powierzchni, otwartego ognia

lub łatwopalnych oparów.

 Należy uważać, aby przewód zasilający nie

stykał się z gorącymi elementami.

 Nie należy pozostawiać przewodu

zasilającego swobodnie zwisającego.

 Wtyczkę należy wyjąć z gniazdka

- po zakończeniu pracy;

- w przypadku awarii urządzenia;

- i przed przystąpieniem do czyszczenia

 Wyjmując wtyczkę z gniazdka nigdy nie

należy szarpać za przewód.

 Za szkody wynikłe z nieprawidłowego

używania sprzętu lub użytkowania

niezgodnego z instrukcją obsługi

odpowiedzialność ponosi wyłącznie

 Urządzenie przeznaczone jest do

zastosowań domowych lub podobnych,

- biurach lub innych miejscach pracy;

- hotelach, motelach itp. oraz innych

podobnych lokalach (przez klientów);

 Ze względów bezpieczeństwa wszelkie

naprawy urządzeń elektrycznych muszą

być dokonywane przez wykwali kowany i

upoważniony do tego personel. Dotyczy to

również wymiany przewodu zasilającego.

Jeśli urządzenie wymaga naprawy,

prosimy wysłać je do jednego z naszych

działów obsługi klienta. Odpowiednie

adresy znajdują się w karcie gwarancyjnej

Regulator temperatury

Gałka regulatora temperatury służy do

ustawienia odpowiedniej mocy grzania.

5-pozycyjny przełącznik

Górny element z obracającym się

Górny i dolny element

Górny i dolny element z funkcją

ogrzewania konwekcyjnego.

Górny element z obracającym

się rożnem i funkcją ogrzewania

Elementy grzejne włączają się dopiero po

46nastawieniu czasomierza.

Czasomierz może być wykorzystywany do

ustawienia określonego czasu pracy (do 60

min) albo do ustawienia pracy ciągłej.

Aby ustawić pracę ciągłą, przekręcić

czasomierz w lewo do pozycji

wyłączyć urządzenie, ustawić pokrętło w

Aby zaprogramować czas pracy, przekręcić

pokrętło w prawo do żądanej pozycji.

Aby ustawić czas pracy krótszy niż 10 minut,

najpierw przekręcić czasownik na nieco

wyższą pozycję, po czym powoli przekręcić

go z powrotem do żądanego ustawienia. Po

upływie zaprogramowanego czasu słychać

będzie sygnał dźwiękowy, który informuje o

wyłączeniu się elementów grzejnych

Wskaźnik świetlny zapala się, kiedy

urządzenie jest włączone. Gaśnie, kiedy

upłynie zaprogramowany czas pracy lub

kiedy pokrętło zostanie ustawione w pozycji

Obracający się rożen

Obracający się rożen można włączać wraz z

górnym elementem grzejnym, a dodatkowo

można włączyć funkcję ogrzewania

 Przy nadziewaniu produktów na rożen

zwrócić uwagę na to, by nie mogły się

one stykać z elementami grzejnymi –

zapewnić odpowiednią odległość.

– Wsunąć produkt na rożen w taki sposób,

aby metalowy pręt przechodził przez

jego środek. Ma to służyć zapewnieniu

odpowiedniej odległości pomiędzy

produktem wewnątrz piekarnika a

elementami grzejnymi. Następnie użyć

widełek, aby umieścić produkt na środku

– Wszelkie wystające części (np. skrzydełka

kurczaka) należy przyczepić wykałaczką,

kawałkiem sznurka lub w inny podobny

sposób. Dzięki temu żaden kawałek

pieczonego produktu nie będzie o nic

zahaczać ani nie wpadnie do środka w

– Wkładanie i wyjmowanie obracającego się

- Kiedy produkt zostanie odpowiednio

nadziany, umieścić rożen we

wgłębieniach uchwytu, końcówką

zwróconą w prawo. Zwrócić uwagę,

aby wgłębienia na końcach uchwytu

dokładnie zestawiły się z wgłębieniami

na końcówkach rożna.

- Włożyć drugą końcówkę na zaczep

mocujący po przeciwnej stronie (zob.

- Wsunąć do mechanizmu obrotowego tę

końcówkę rożna, która ma połączenie z

mechanizmem obrotowym (zob. rys. II).

- Zwrócić uwagę, aby końcówka rożna

prawidłowo połączyła się z niższą,

węższą częścią zaczepu mocującego (po

stronie bez napędu).

- Aby wyjąć obracający się rożen,

powtórzyć powyższe czynności w

odwrotnej kolejności.

Uruchomienie urządzenia

– Urządzenie należy wyczyścić według

instrukcji Czyszczenie i konserwacja,

a także usunąć wszelkie elementy

– Przed użyciem urządzenia po raz

pierwszy należy je nagrzewać przez ok. 15

min. używając obu elementów grzejnych.

Czynności tej może towarzyszyć lekki

nieprzyjemny zapach. Jest to całkiem

normalne i minie po krótkim czasie.

Należy pamiętać o odpowiedniej

wentylacji pomieszczenia.

– Przed włączeniem piekarnika sprawdzić,

czy pod dolnym elementem grzejnym

znajduje się prawidłowo włożona tacka

– Rozgrzewać piekarnik przez parę minut

przy zamkniętych drzwiczkach, używając

47obu elementów grzejnych. Przy pomocy

regulatora temperatury nastawić żądaną

temperaturę, a na czasomierzu ustawić

– Umieścić przygotowywaną żywność

na kratce grilla, blasze do pieczenia

bądź rożnie. W przypadku produktów

zawierających dużą ilość tłuszczu zaleca

się stosowanie blachy do pieczenia.

Zapobiega ona skapywaniu tłuszczu do

– Korzystając z blachy do pieczenie,

najpierw wsunąć kratkę grilla i na niej

– Zamknąć drzwiczki, ustawić żądaną

temperaturę oraz za pomocą pokrętła

czasomierza ustawić żądany czas

pieczenia albo pracę ciągłą.

– Przy opiekaniu z góry lub pieczeniu

na rożnie używać wyłącznie górnego

elementu grzejnego, albo obydwu

elementów grzejnych, tj. górnego i

– Ustawienie przełącznika można zmieniać

w trakcie pieczenia.

– Po upływie zaprogramowanego czasu

pieczenia, czasomierz automatycznie

wyłączy elementy grzejne.

– Aby przerwać pracę urządzenia lub

zakończyć ją, jeśli ustawione było na pracę

ciągłą, ustawić czasomierz w pozycji 0.

– Po zakończeniu pieczenia otworzyć

szklane drzwiczki chwytając wyłącznie za

uchwyt. Wyjmując blachę lub kratkę użyć

uchwytu znajdującego się w zestawie.

Podobnie przy wyjmowaniu rożna, użyć

przeznaczonego do tego celu uchwytu.

Blachę do pieczenia i kratkę grilla zawsze

należy kłaść na powierzchni odpornej na

wysokie temperatury.

– Po zakończeniu pracy ustawić pokrętło

temperatury w pozycji MIN.

– Wyjąć wtyczkę z kontaktu.

Czas pieczenia/pieczenia na rożnie

Podany poniżej czas pieczenia/pieczenia na

rożnie jest tylko orientacyjny, gdyż każdy

produkt żywnościowy różni się rodzajem,

konsystencją itp.; zaleca się sprawdzić

informacje na opakowaniu.

Czyszczenie i konserwacja

 Przed przystąpieniem do czyszczenia

należy zawsze poczekać aż urządzenie

całkowicie ostygnie.

 Nie zanurzać sprzętu w wodzie, ani

nie myć go wodą, ponieważ grozi to

 Do czyszczenia nie należy stosować

żrących roztworów, środków ścierających,

ani aerozolów do czyszczenia piekarników

– Zewnętrzną obudowę można czyścić

przecierając lekko wilgotną, gładką

– Blachę do pieczenia, kratkę grilla,

obracający się rożen i widełki można myć

w gorącej wodzie z dodatkiem delikatnego

– W razie potrzeby tackę na okruchy można

wyjąć do mycia i umyć w gorącej wodzie

z dodatkiem płynu. Po umyciu należy

pamiętać o wsunięciu jej z powrotem pod

Nie należy wyrzucać starych lub

zepsutych urządzeń do domowego

kosza na śmieci, lecz oddawać je

do specjalnych punktów zbiórki.

Gwarancja na produkt obejmuje wady

materiału i wykonania przez okres dwóch

lat od daty zakupu produktu. W ramach

gwarancji producent zobowiązuje się do

naprawy lub wymiany wszelkich wadliwych

elementów, pod warunkiem, że produkt

zostanie odniesiony prze klienta do punktu

zakupu, a później odesłany przez sklep do

serwisu centralnego w Opolu, prowadzonego

przez  rmę Serv- Serwis Sp.z o.o. Aby

gwarancja zachowała ważność, urządzenie

musi być używane zgodnie z instrukcją i

nie może być mody kowane, naprawiane

lub w jakikolwiek sposób naruszane przez

nieupoważnioną do tego osobę, ani też

uszkodzone w wyniku nieprawidłowego

Gwarancja nie obejmuje naturalnego

zużycia, ani elementów łatwo tłukących się,

jak szkło, elementy ceramiczne, żarówki

itd. Niniejsza gwarancja nie ogranicza

ustawowych praw konsumenta ani innych

praw, jakie konsument posiada zgodnie z

obowiązującymi przepisami, które dotyczą

zakupu przedmiotów użytkowych. Jeżeli

urządzenie przestanie działać prawidłowo

i musi zostać odesłane, należy je dokładnie

zapakować i dołączyć imię, nazwisko i adres

nadawcy oraz przyczynę odesłania. Jeśli

urządzenie jest nadal na gwarancji, proszę

także dołączyć paragon zakupu, lub fakturę

Centrala obsługi klientów

e-mail: centralny@serv-serwis.pl
