Az „AV”, „S-Video”, „Komponens”, „PC”, „HDMI1”, „HDMI2”

BN68-01410A-00Hun-0220.indd 51 2008-02-21 �� 4:45:50© 2008 Samsung Electronics Co., Ltd. All rights reserved.

Środki ostrożności, które należy zachować przy odtwarzaniu nieruchomych obrazów.

Nieruchomy obraz może spowodować trwałe uszkodzenie ekranu telewizyjnego.

• Nieruchomych obrazów nie należy wyświetlać na ekranie LCD dłużej niż przez 2 godziny, gdyż

może to spowodować utrwalenie obrazu na ekranie.

Zjawisko utrwalania obrazu określa się także mianem „wypalania ekranu”.

Aby uniknąć tego zjawiska, należy przy wyświetlaniu nieruchomych obrazów zmniejszyć jasność

oraz kontrast ekranu.

• Oglądanie obrazu w formacie 4:3 na ekranie telewizora LCD przez długi okres czasu

może powodować pozostawanie śladów krawędzi po środku ekranu oraz po jego

lewej i prawej stronie. Przyczyną tego zjawiska jest różnica w natężeniu emitowanego

światła. Odtwarzanie płyty DVD lub wyświetlanie obrazu z konsoli do gier może powodować

powstawanie podobnego zjawiska. Wymienione powyżej objawy nie są objęte gwarancją.

• Wyświetlanie nieruchomych obrazów z konsoli do gier lub komputera przez długi okres czasu

może powodować powstawanie obrazu szczątkowego. Aby zapobiec powstawaniu tego zjawiska,

należy przy wyświetlaniu nieruchomych obrazów zmniejszyć ‘jasność’ oraz ‘kontrast’.

Kontakt do SAMSUNG WORLDWIDE Jeżeli masz jakieś uwagi lub pytania w sprawie produktów marki Samsung, skontaktuj się z naszą

infolinią. (Dalsze informacje znajdują się na ostatniej stronie.)

BN68-01410A-00Pol-0221.indd 1 2008-02-21 �� 2:02:51Polski - 

PODŁĄCZANIE PRZEWODÓW I PRZYGOTOWYWANIE TELEWIZORA DO PRACY Lista części 2

Instalowanie podstawy 2

Instalowanie wspornika do montażu

Opis panelu sterowania 3

Opis panelu złączy 4

Wkładanie baterii do pilota 7

Włączanie i wyłączenie 7

Przestawianie telewizora w tryb gotowości 7

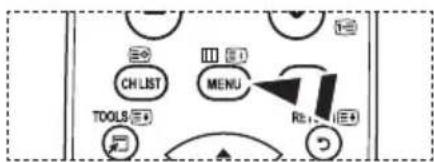

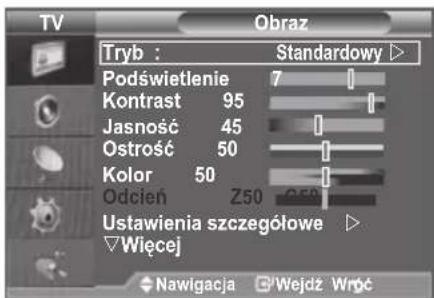

Przeglądanie menu 8

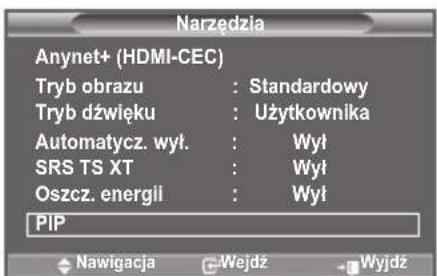

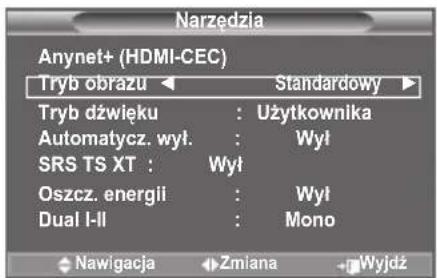

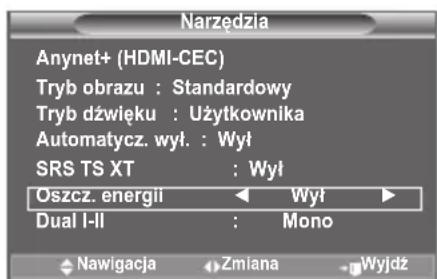

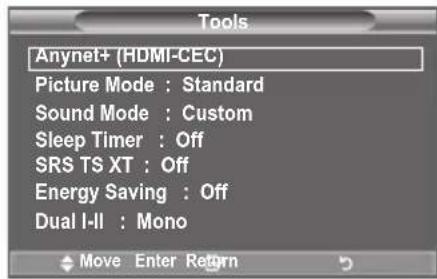

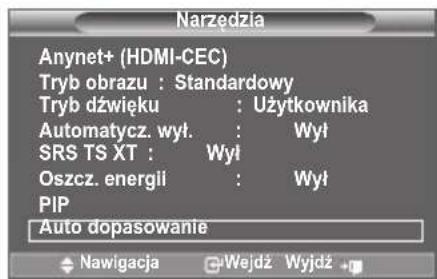

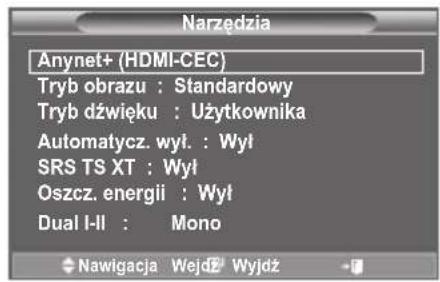

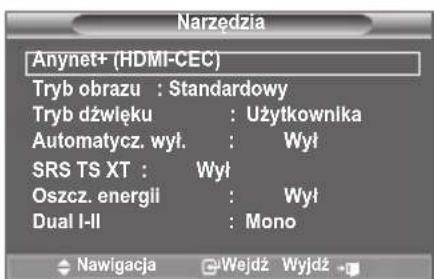

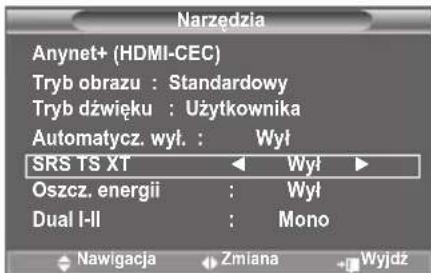

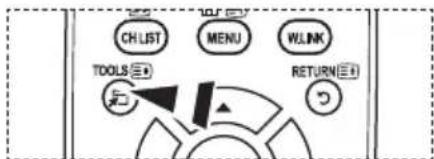

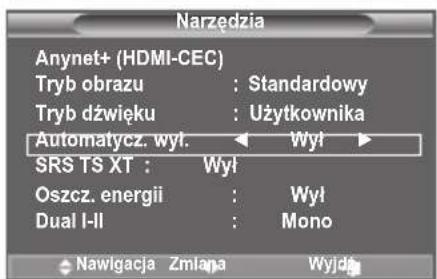

Korzystanie z przycisku TOOLS 8

Przeglądanie menu 9

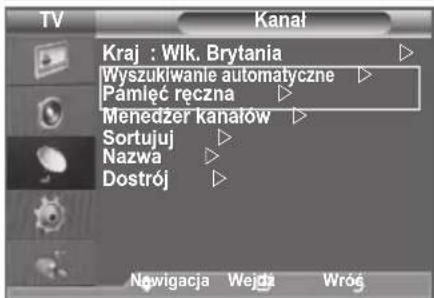

PROGRAMOWANIE KANAŁÓW Automatyczne programowanie kanałów 10

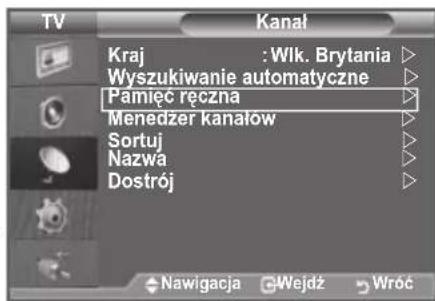

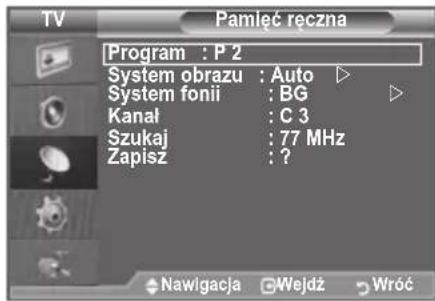

Ręczne programowanie kanałów 11

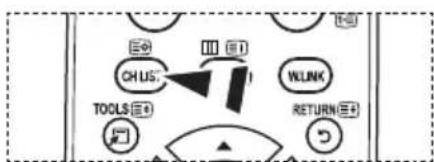

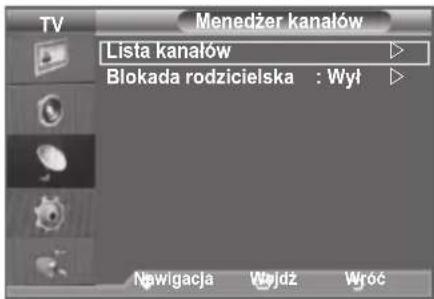

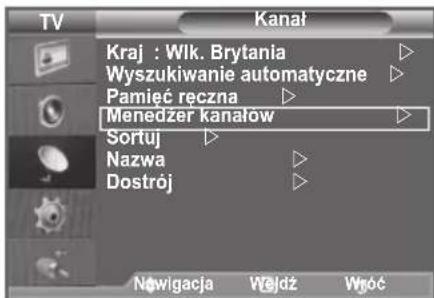

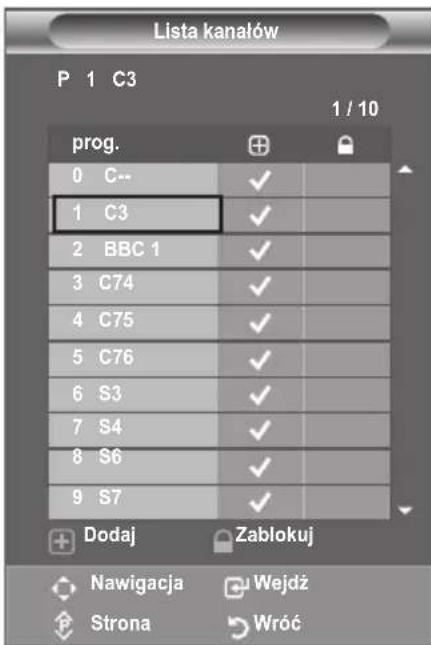

Dodawanie i blokowanie kanałów 12

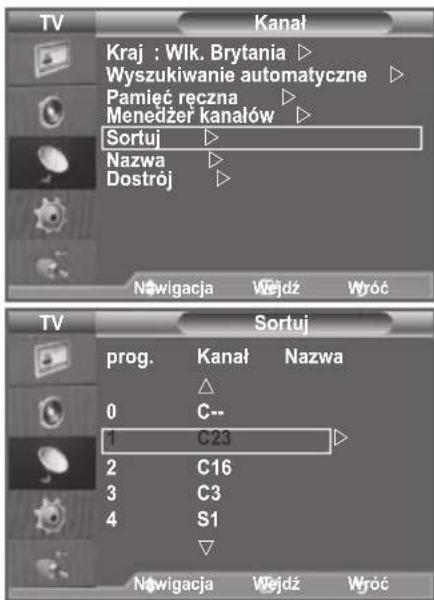

Porządkowanie kolejności zaprogramowanych

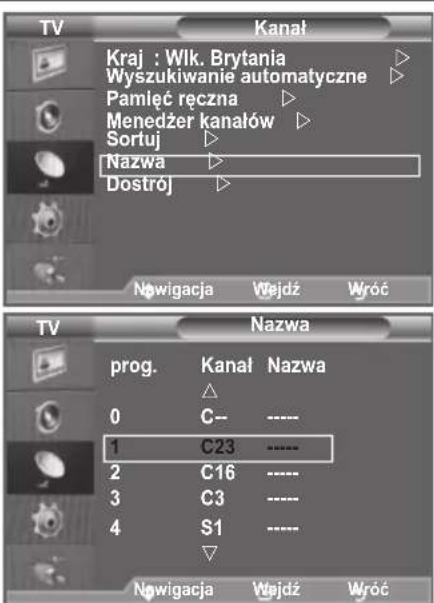

Nadawanie nazw kanałom 13

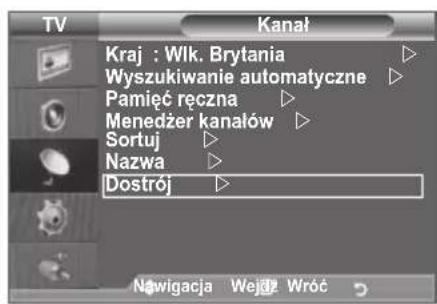

Dostrajanie odbioru kanałów 14

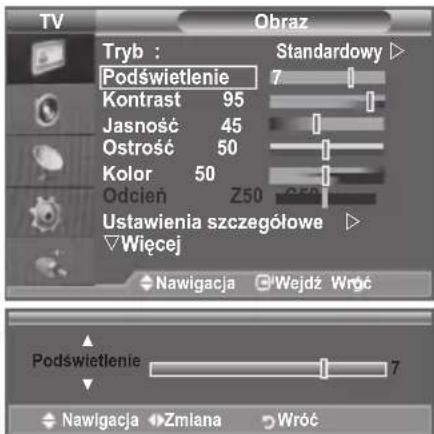

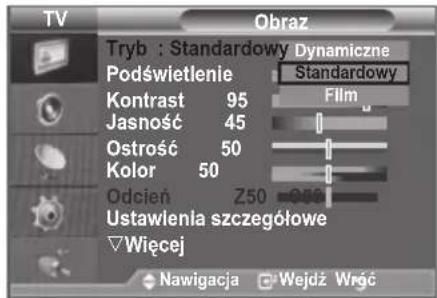

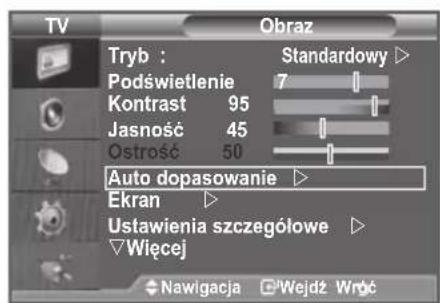

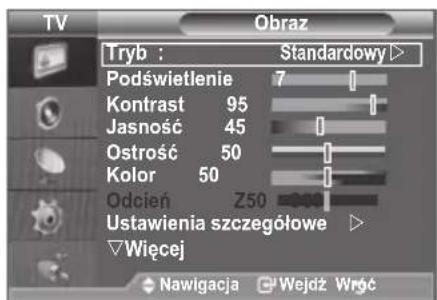

USTAWIANIE OBRAZU Zmiana trybu wyświetlania obrazu 15

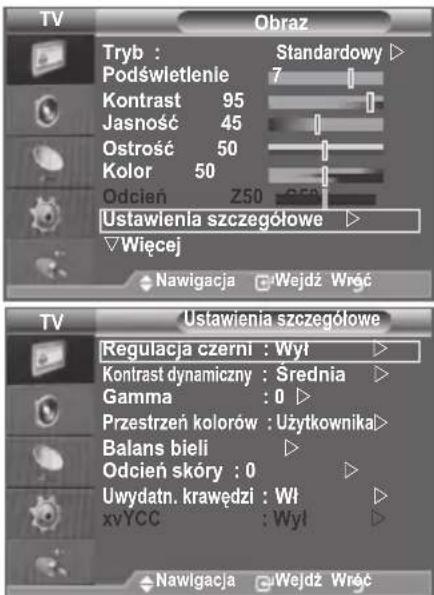

Dostosowanie obrazu niestandardowego 16

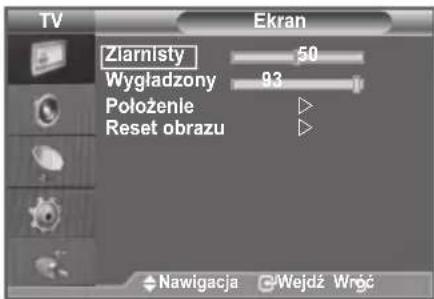

Kongurowanie szczegółowych ustawień

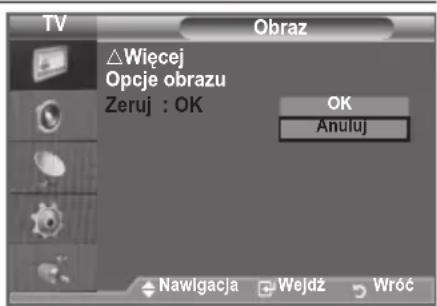

Przywracanie domyślnych ustawień obrazu .... 17

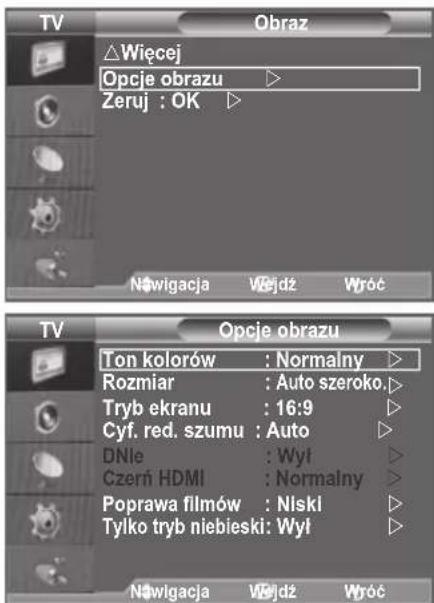

Konguracja opcji obrazu 18

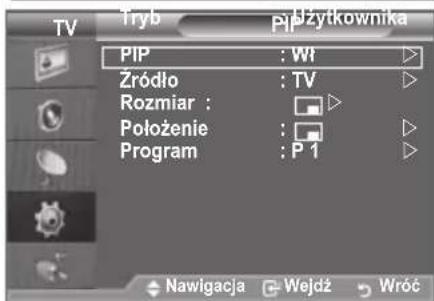

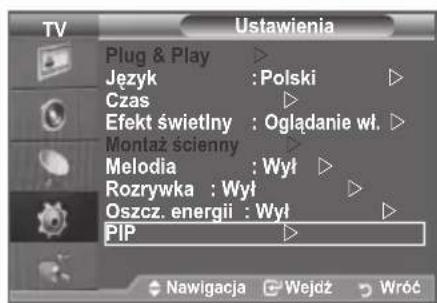

Wyświetlanie obrazu w obrazie (PIP) 20

USTAWIANIE DŹWIĘKU Funkcje dźwięku 21

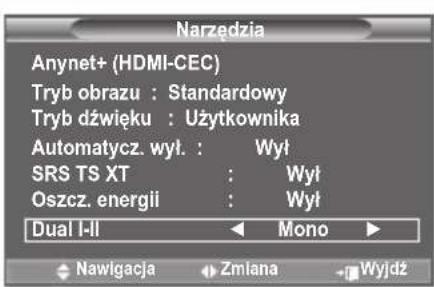

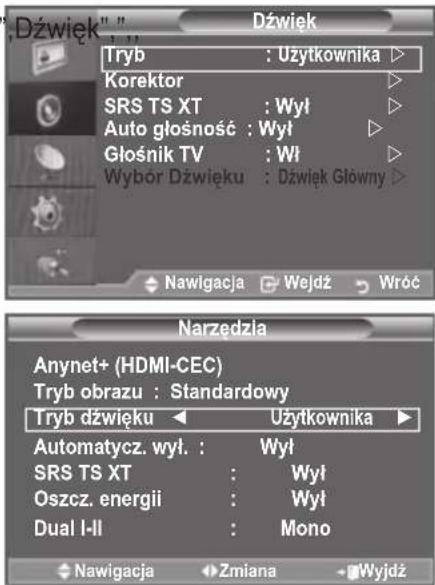

Wybieranie trybu dźwięku 22

Podłączanie słuchawek (zestaw

sprzedawany osobno) 22

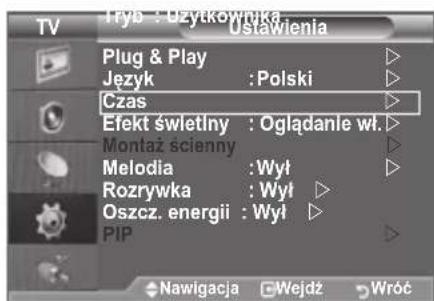

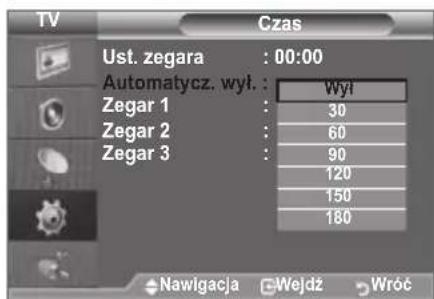

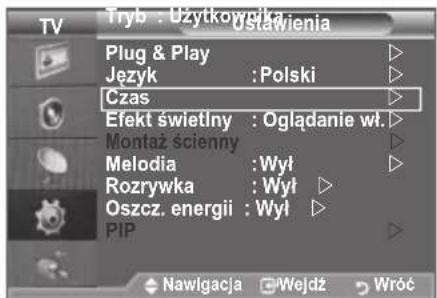

USTAWIANIE ZEGARA Ustawianie i wyświetlanie zegara 23

Nastawianie automatycznego wyłączania 23

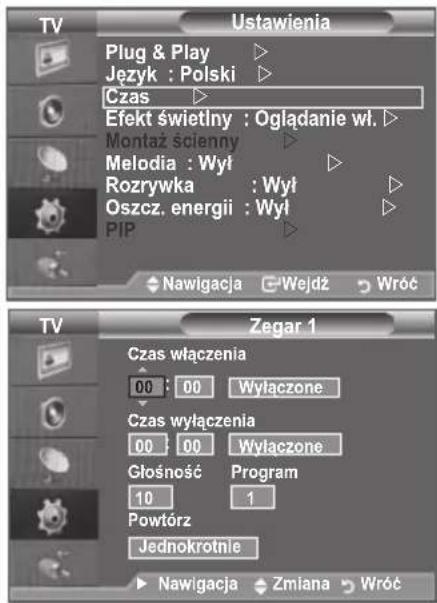

Automatyczne włączanie i wyłączanie

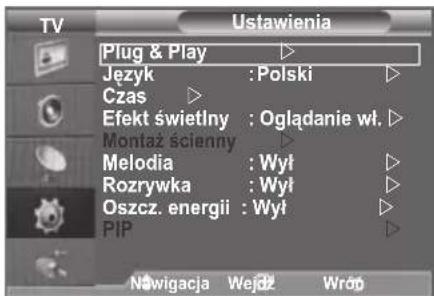

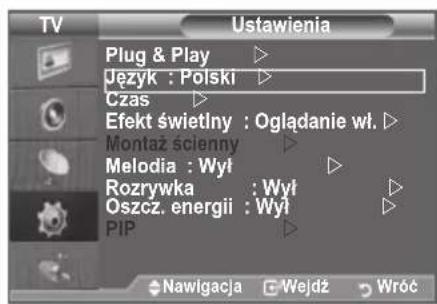

OPIS FUNKCJI Wybieranie języka 24

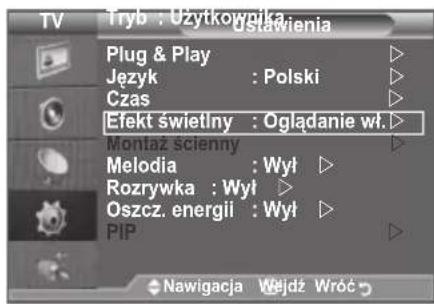

Ustawianie efektu oświetlenia (w zależności

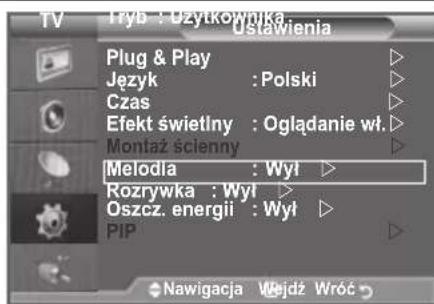

Melodia/ Rozrywka/ Oszcz. energii 25

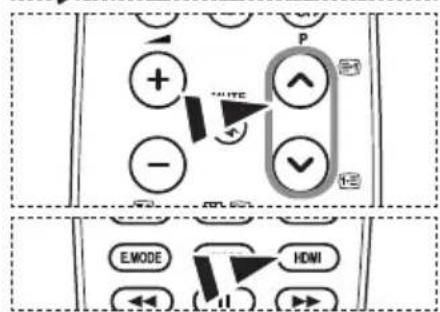

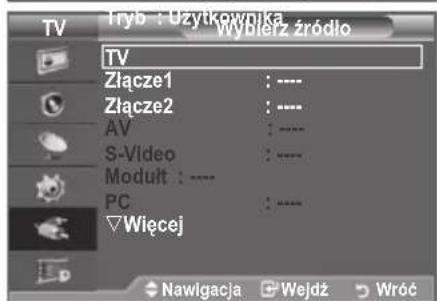

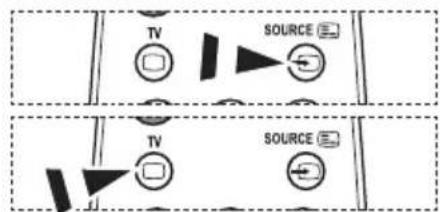

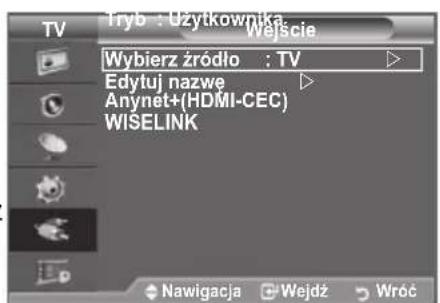

Wybieranie źródła 27

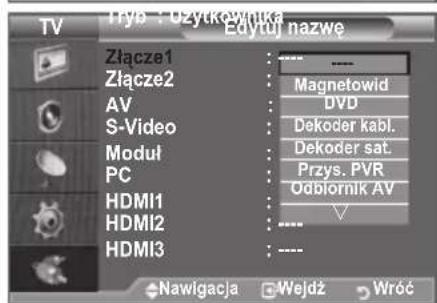

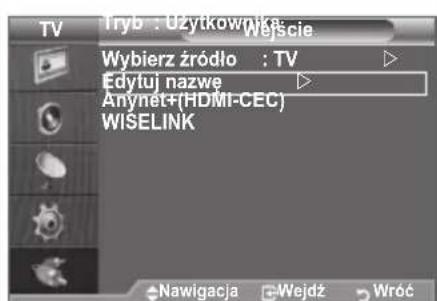

Edytowanie nazw źródeł sygnału

USTAWIANIE OBRAZU Z KOMPUTERA Kongurowanie oprogramowania na

komputerze (na przykładzie systemu

Tryby wyświetlania 28

Konguracja telewizora za pośrednictwem

WISELINK Korzystanie z funkcji WISELINK 30

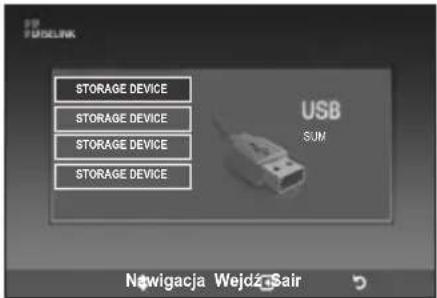

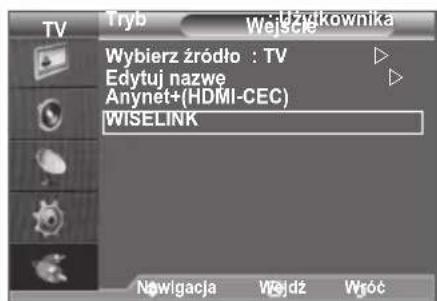

Korzystanie z menu WISELINK 31

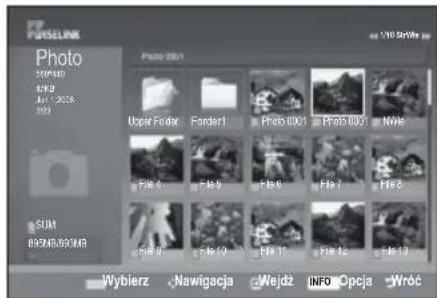

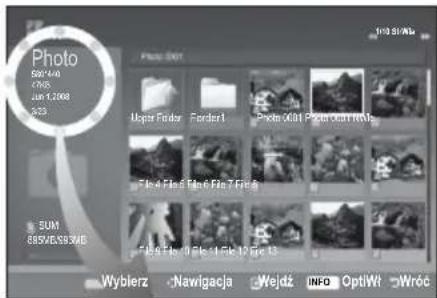

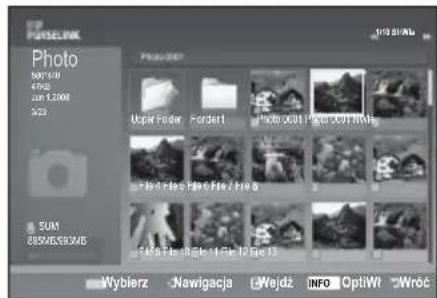

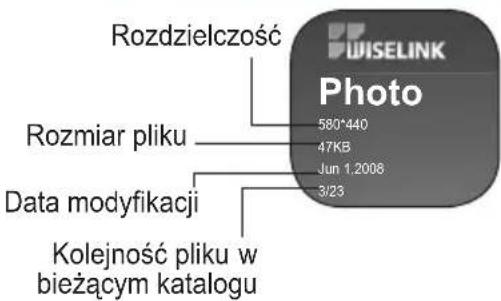

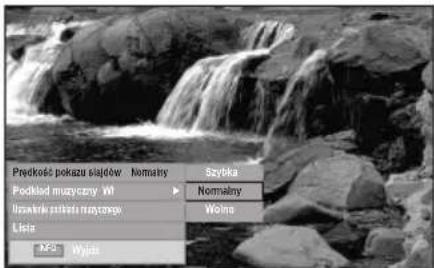

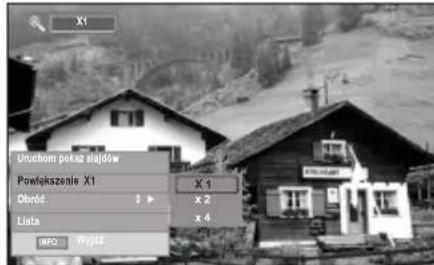

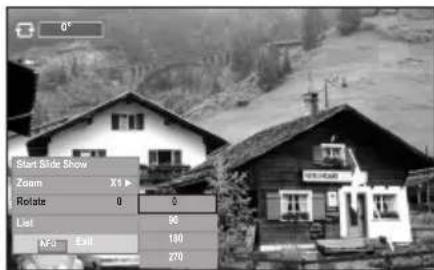

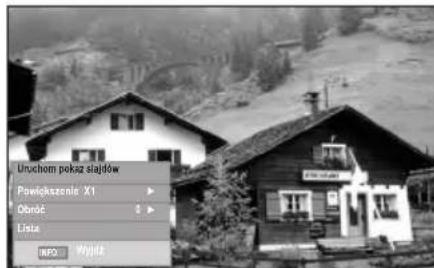

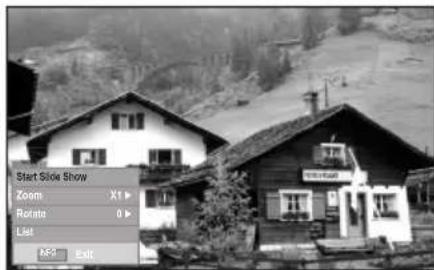

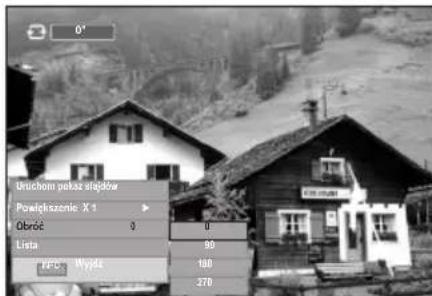

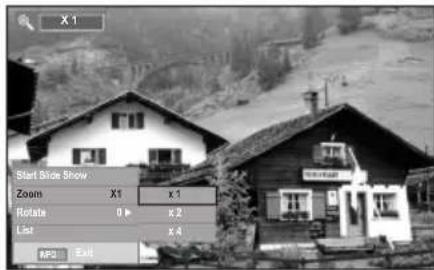

Korzystanie z listy PHOTO (JPEG) 32

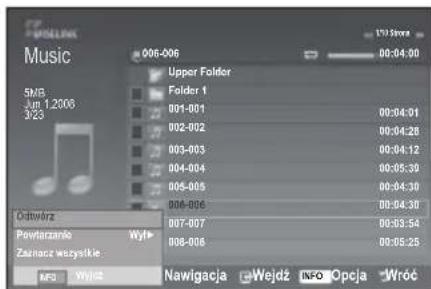

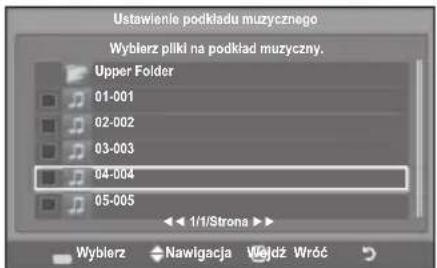

Korzystanie z listy MP3 35

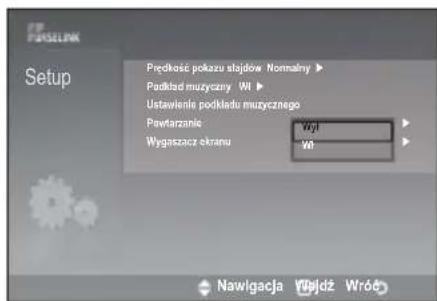

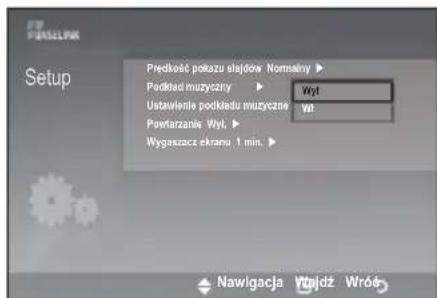

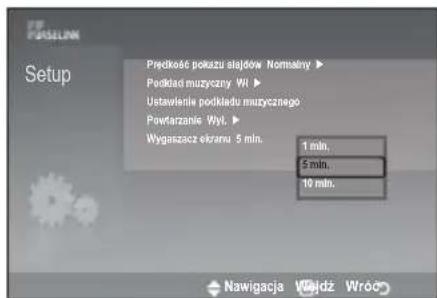

Korzystanie z menu Ustawienia 36

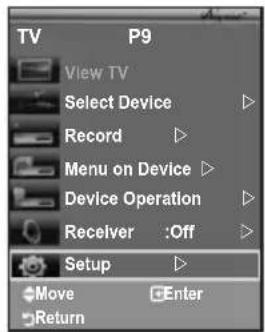

INFORMACJE NA TEMAT ANYNET+

Co to jest Anynet+? 37

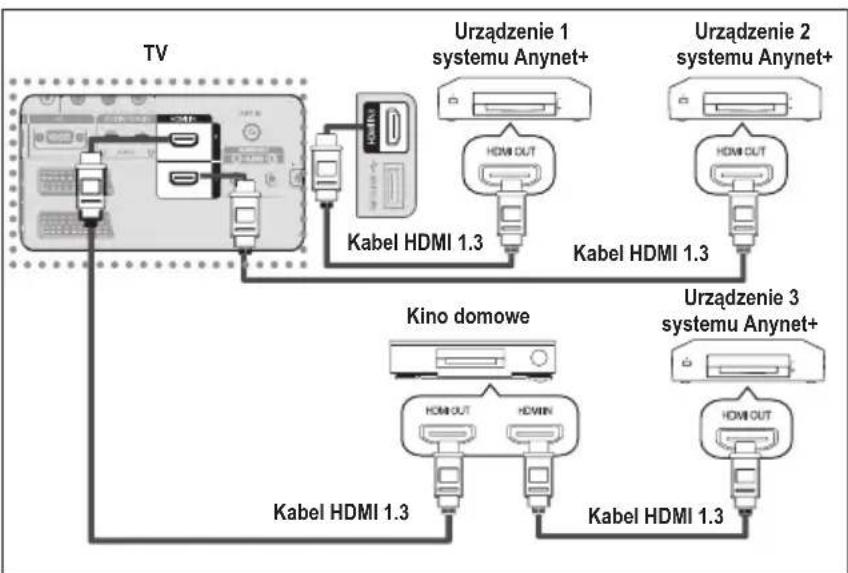

Podłączanie urządzeń Anynet+ 37

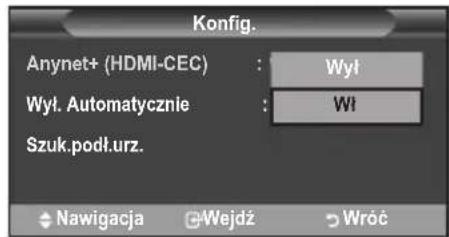

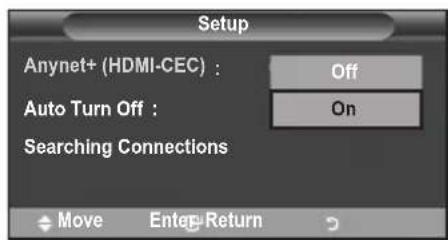

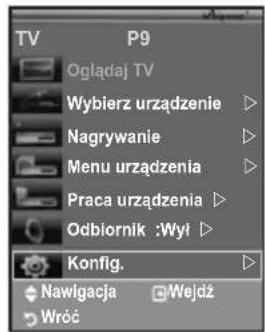

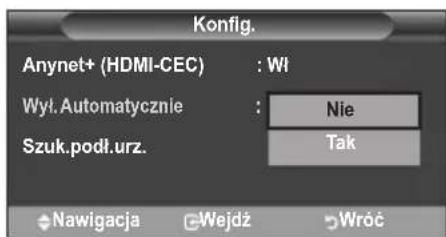

Konguracja systemu Anynet+ 38

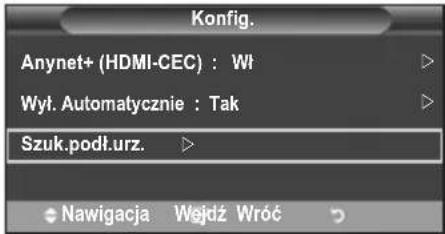

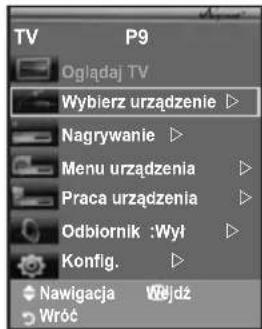

Wyszukiwanie i przełączanie pomiędzy

urządzeniami Anynet+ 39

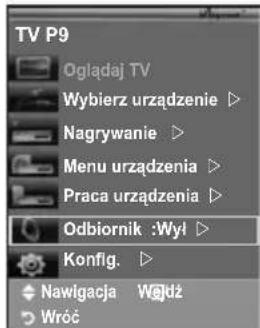

Odbiór dźwięku za pomocą odbiornika 41

Czynności kontrolne. które warto wykonać

przed oddaniem urządzenia do serwisu 42

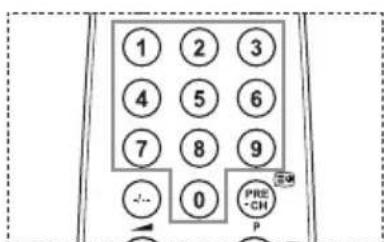

ZALECENIA DOTYCZĄCE UŻYTKOWANIA Telegazeta 43

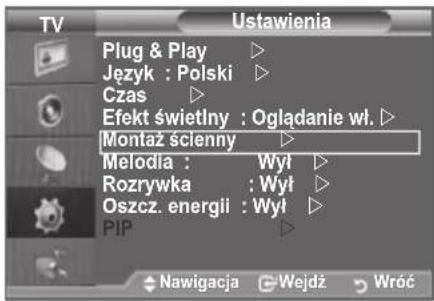

Montaż ścienny (zestaw sprzedawany

Korzystanie z zabezpieczenia

przeciwkradzieżowego Kensington

(w zależności od modelu) 46

Rozwiązywanie problemów: Przed

skontaktowaniem się z serwisem 47

Parametry techniczne 48

Symbole Naciśnij Uwaga Przycisk

Należy sprawdzić, czy poniższe części zostały dostarczone wraz z telewizorem LCD.

W przypadku braku którejkolwiek części należy skontaktować się ze sprzedawcą.

sterowania i baterie

Karta gwarancyjna / podręcznik zasad bezpieczeństwa / karty rejestracyjne (nie są dostępne we wszystkich krajach)

W zależności od modelu podstawa oraz wkręty do podstawy mogą nie być dołączone

Instalowanie podstawy

. Podłącz telewizor LCD oraz podstawę.

Telewizor powinien być przenoszony przez co najmniej dwie osoby.

Upewnij się, że w trakcie montażu podstawy odróżniłeś jej przód od tyłu.

. Przymocuj dwie śruby w pozycji 1, a dwie pozostałe w pozycji 2.

Podnieś produkt i dokręć śruby.Jeśli przymocowujesz śruby do telewizora LCD umieszczonego

na podłodze, to można go pochylić na jedną stronę.

Podstawa jest montowana w przypadku modeli o przekątnej ekranu wynoszącej co najmniej 37 cali.

Instalowanie wspornika do montażu naściennego

Wspornik (sprzedawany oddzielnie) umożliwia

zamontowanie telewizora na ścianie.

Szczegółowe informacje dotyczące instalacji wspornika

można znaleźć w instrukcji dołączonej do zestawu do

montażu na ścianie. Zamontowanie telewizora na ścianie

przy użyciu wspornika należy zlecić technikowi.

Firma Samsung Electronics nie ponosi odpowiedzialności

za uszkodzenia produktu lub obrażenia ciała powstałe w

wyniku samodzielnego instalowania telewizora.

Nie należy instalować zestawu do montażu

naściennego, kiedy telewizor jest włączony.

Może to spowodować obrażenia ciała powstałe w

wyniku porażenia prądem.

Odłącz podstawę i zakryj nasadką otwór znajdujący

się na spodzie, dokręcając dwa wkręty.

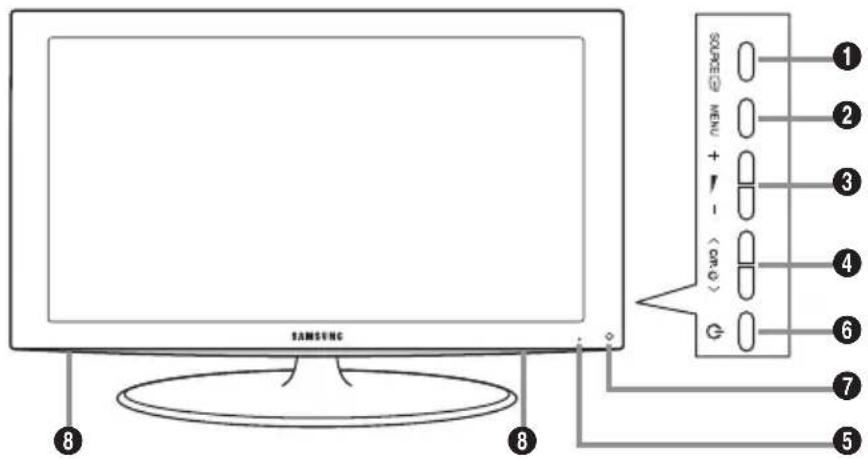

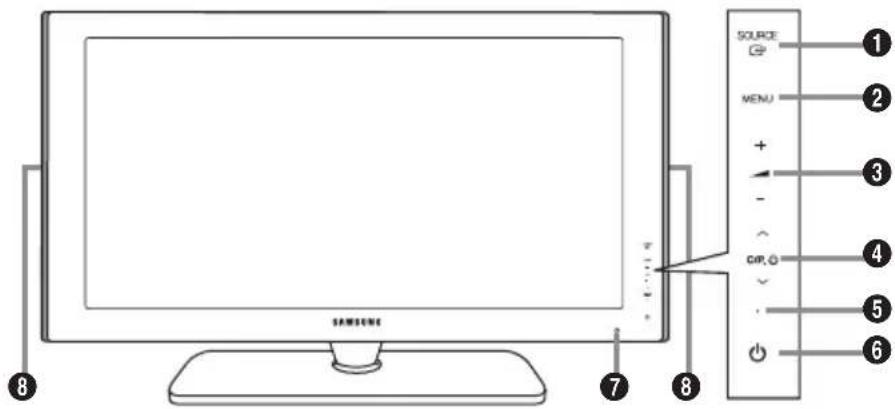

Opis panelu sterowania

SOURCE Przełączanie pomiędzy dostępnymi źródłami

sygnału wejściowego (TV, Złącze 1, Złącze 2, AV,

S-Video, Moduł, PC, HDMI1, HDMI2, HDMI3).

W menu ekranowym tego przycisku używa się

tak, jak przycisku ENTER na pilocie zdalnego

Miga i wyłącza się, gdy telewizor jest włączony,

a zapala się w trybie gotowości.

Naciśnij, aby włączyć lub wyłączyć telewizor.

Pilot zdalnego sterowania należy skierować w

to miejsce w telewizorze.

MENU Wyświetlanie menu ekranowego z funkcjami

Zwiększanie / zmniejszanie poziomu głośności.

W menu ekranowym przycisków używa

się w taki sam sposób, jak przycisków  i  na

pilocie zdalnego sterowania.

W menu ekranowym przycisków używa

się w taki sam sposób, jak przycisków  i  na

pilocie zdalnego sterowania.

(Bez użycia pilota zdalnego sterowania można włączyć

telewizor przy użyciu przycisków kanałów).

Przyciski działają po

Kolor i kształt produktu mogą się różnić w zależności od modelu.

Przyciski panelu bocznego

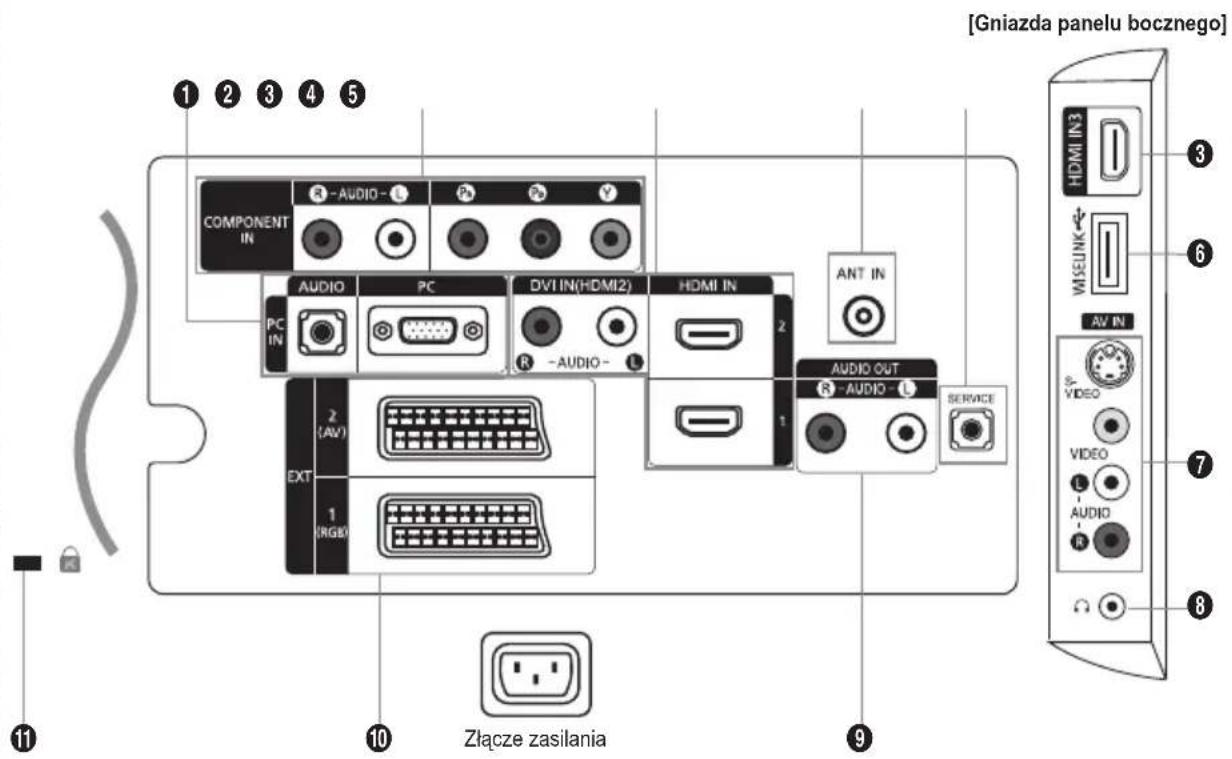

Przed podłączeniem zewnętrznego urządzenia należy upewnić się, że zostało wyłączone zasilanie telewizora.

Podczas podłączania urządzenia zewnętrznego należy uważać, aby złącza kabli były podłączane do gniazd o

Złącza wejść audio i wideo do podłączenia komputera.

COMPONENT IN Kable komponentowego sygnału wideo (opcjonalne) należy podłączyć do złączy sygnału komponentowego

(„PR”, „PB”, „Y”) z tyłu telewizora, a pozostałe końce do odpowiednich wyjść wideo w odtwarzaczu DVD.

W przypadku podłączenia dekodera i odtwarzacza DVD należy połączyć ze sobą te urządzenia, a następnie

podłączyć odtwarzacz DVD do złącza komponentowego („PR”, „PB”, „Y”) telewizora.

Gniazda PR, PB i Y urządzeń zewnętrznych (odtwarzacza DVD) są czasami oznaczone jako Y, B-Y i R-Y lub

Kable sygnału dźwięku RCA (opcjonalny) należy podłączyć do złącza „R - AUDIO - L” z tyłu telewizora, a

drugi koniec do odpowiednich wyjść audio w odtwarzaczu DVD.

HDMI IN , HDMI IN , HDMI IN 

Obsługują połączenia między urządzeniami wyposażonych w interfejs HDMI (dekoderami, odtwarzaczami

Połączenie HDMI nie wymaga dodatkowego połączenia doprowadzającego sygnał dźwiękowy.

Korzystając z połączenia kablowego HDMI/DVI należy użyć gniazda HDMI IN2.

„High Denition Multimedia interface” (HDMI) to połączenie umożliwiające przesyłanie cyfrowego obrazu

o wysokiej rozdzielczości oraz wielokanałowego cyfrowego dźwięku.

Interfejs HDMI/DVI służy do doprowadzania sygnału DVI do dodanego urządzenia za pomocą

odpowiedniego przewodu (dostępnego oddzielnie). Różnica pomiędzy interfejsem HDMI i DVI polega na

tym, że interfejs HDMI jest mniejszy, ma zainstalowany mechanizm ochrony praw autorskich HDCP oraz

obsługuje wielokanałowy dźwięk cyfrowy.

Kolor i kształt produktu mogą się różnić w zależności od modelu.

[Gniazda panelu bocznego]

BN68-01410A-00Pol-0221.indd 4 2008-02-21 �� 2:02:54Polski - 

Jeśli podłączone są odtwarzacze DVD/odbiorniki telewizji kablowej/dekodery satelitarne

obsługujące wersje HDMI starsze niż 1.3, telewizor może nie nadawać dźwięku, a obraz może

być wyświetlany w nieprawidłowych kolorach. Jeśli po podłączeniu starszej wersji przewodu HDMI

nie słychać dźwięku, należy podłączyć przewód HDMI do gniazda HDMI IN 2, a kable audio do

gniazd DVI IN (HDMI2) [R-AUDIO-L] z tyłu telewizora. W takiej sytuacji należy skontaktować się

z dostawcą odtwarzacza DVD/przystawki telewizji kablowej lub satelitarnej w celu potwierdzenia

wersji HDMI, a następnie złożyć wniosek o aktualizację sprzętu.

Przewody HDMI w wersji innej niż 1.3 mogą powodować migotanie obrazu lub jego brak.

DVI IN [HDMI] [R-AUDIO-L]

Złącza wyjść audio DVI do podłączenia zewnętrznych urządzeń.

Obsługiwane tryby dla złączy HDMI/DVI i Moduł

ANT IN Aby możliwy był odbiór sygnału telewizyjnego, urządzenie należy podłączyć do jednego z następujących źródeł:

anteny zewnętrznej / sieci telewizji kablowej / sieci satelitarnej

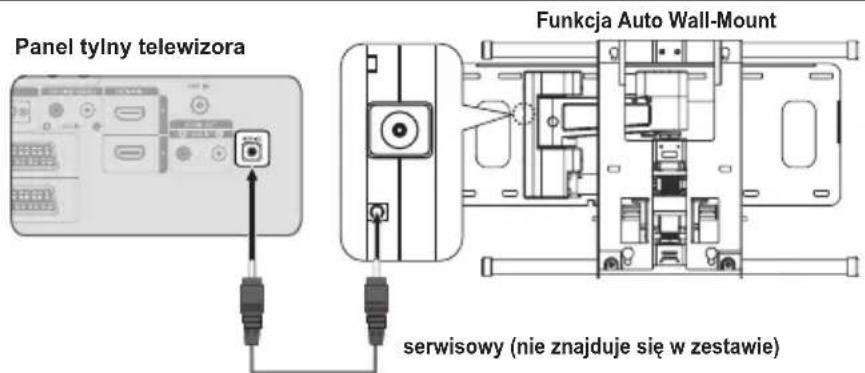

Złącze SERVICE Złącze należy podłączyć do gniazda znajdującego się na opcjonalnym wsporniku naściennym.

Umożliwi to regulację kąta telewizora za pomocą pilota.

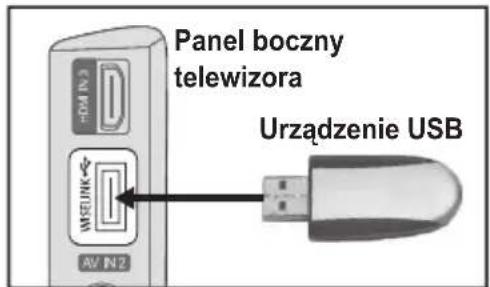

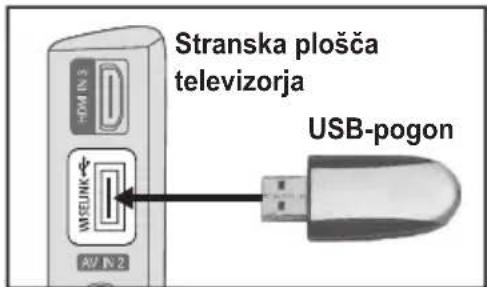

Funkcja WISELINK Umożliwia podłączenie urządzenia pamięci masowej USB w celu przeglądania plików zdjęć (JPEG) i

odtwarzania plików audio (MP3)

S-VIDEO lub VIDEO / R-AUDIO-L Podłącz telewizor do gniazda RCA lub S-VIDEO urządzenia audio-wideo, takiego jak magnetowid,

odtwarzacz DVD czy kamera.

Podłącz kable audio RCA do złączy „R - AUDIO - L” z tyłu telewizora, a drugi ich koniec do odpowiednich

wyjść audio w odbiorniku A/V.

Słuchawki można podłączyć do wyjścia słuchawkowego w telewizorze.

Po podłączeniu słuchawek

zostanie wyciszony dźwięk z wbudowanych głośników.

AUDIO OUT [R-AUDIO-L]

Kable sygnału dźwięku RCA należy podłączyć do złącza AUDIO OUT [R-AUDIO-L] z tyłu telewizora, a drugi

koniec do odpowiednich wejść audio we wzmacniaczu lub zestawie kina domowego.

Sygnał wejściowy Sygnał wyjściowy

Wideo Audio (L/P) RGB Wideo + Audio (L/P)

Złącze EXT 1 O O O Dostępny jest tylko sygnał TV.

Złącze EXT 2 O O Sygnał z wybranego źródła.

Wejścia i wyjścia do urządzeń zewnętrznych, np. magnetowidu, odtwarzacza DVD, urządzenia do gier wideo

lub odtwarzacza płyt video.

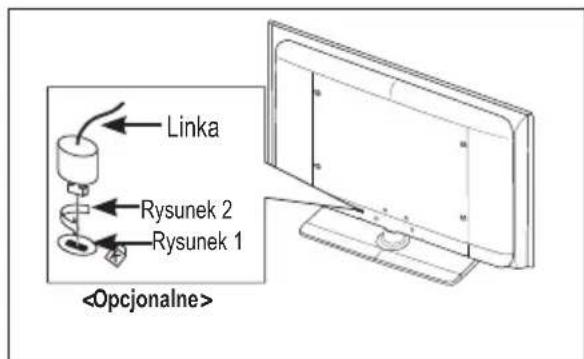

Zabezpieczenie Kensington (w zależności od modelu)

Zabezpieczenie Kensington (opcjonalne) to mechanizm służący do zycznego zablokowania urządzenia

używanego w miejscach publicznych.

Informacje dotyczące korzystania z blokady można uzyskać w miejscu zakupu telewizora.

W zależności od modelu, umiejscowienie zabezpieczenia Kensington może być różne..

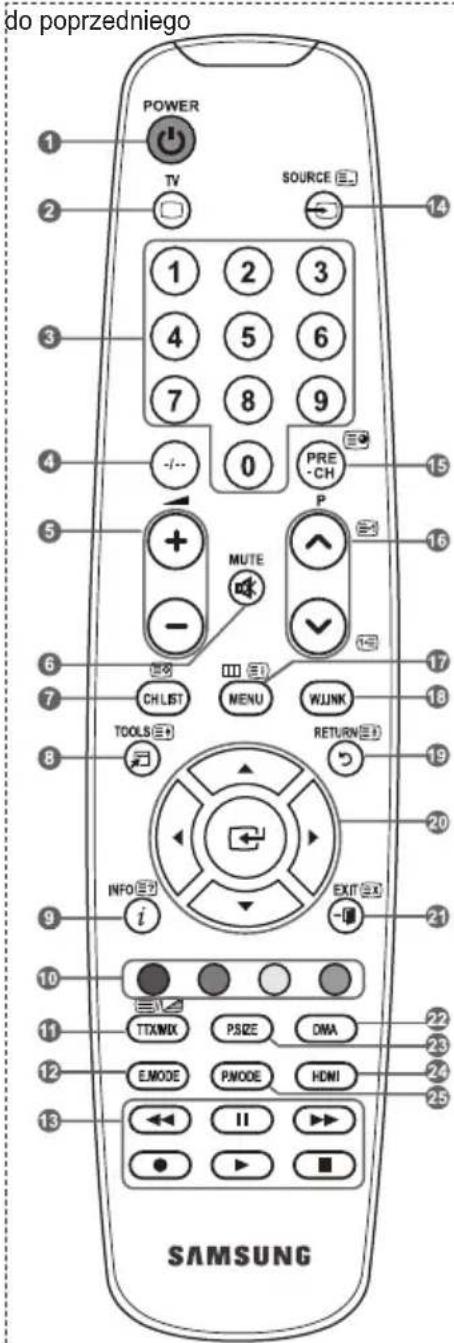

Silne źródło światła może być przyczyną nieprawidłowego działania pilota.

1 Przycisk trybu gotowości

2 Bezpośrednie wybieranie

Przyciski numeryczne

umożliwiające bezpośrednie

4 Wybieranie kanałów

5 +: Zwiększanie głośności

-: Zmniejszanie głośności

6 Chwilowe wyciszenieChwilowe wyciszenie

7 Wyświetlanie na ekranieWyświetlanie na ekranie

okna „Lista kanałów”.

8 Szybkie wybieranieSzybkie wybieranie

najczęściej używanych

9 Wyświetlanie informacjiWyświetlanie informacji

o aktualnie oglądanym

Kolorowe przyciski:Kolorowe przyciski:

służą one do przeglądania

listy kanałów, poruszania się

po menu WISELINK itp.

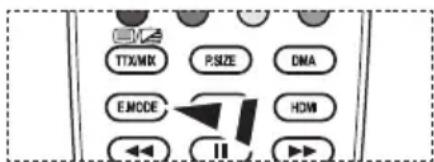

Naciśnij, aby wybrać

opcjonalny tryb obrazu i

dźwięku dla programów

sportowych, filmów oraz gier.

Użyj tych przycisków w

przypadku funkcji DMA,

WISELINK oraz Anynet+.

( : Pilot może posłużyć

do sterowania zapisem w

nagrywarkach firmy Samsung,

wyposażonych w funkcje

$ Wybieranie źródła sygnałuWybieranie źródła sygnału

^ P<: Następny kanał

& Wyświetla ekran menuWyświetla ekran menu

* Ta funkcja umożliwiaTa funkcja umożliwia

graficznych i odtwarzanie

plików audio za pomocą

urządzenia zewnętrznego.

( Powrót do poprzedniegoPowrót do poprzedniego

) Sterowanie kursorem wSterowanie kursorem w

a Wyjście z menu ekranowegoWyjście z menu ekranowego

b Należy zastosować w

przypadku podłączania

SAMSUNG DMA (Digital

Media Adapter) za pomocą

interfejsu HDMI i włączania

trybu DMA. (Przycisk

Więcej informacji na temat

procedur obsługi znajduje

się w instrukcji użytkownika

dotyczącej urządzenia

DMA.Przycisk jest aktywny,

jeśli system „Anynet+

(HDMI-CEC)” jest włączony

(ustawienie „Wł”) (patrz str.

c Wybieranie formatu obrazuWybieranie formatu obrazu

d Bezpośrednie wybieranieBezpośrednie wybieranie

e Wyświetlanie menu oraz

potwierdzanie zmian.

2 Zamknięcie ekranu telegazety.

7 Zapisywanie stron telegazety

Wybieranie rozmiaru telegazety

9 Wyświetlanie ukrytego tekstu

0 Wybieranie tematu Fastext

! Umożliwia wybór opcji

Telegazeta, Podwójny ekran

oraz Mix (Telegazeta i obraz).

$ Wybór trybu telegazety.

% Wyświetlanie podstrony

^ P<: Następna strona

P>: Poprzednia strona

& Spis treści telegazety

( Zatrzymanie telegazety

a Wyjście z trybu telegazety

BN68-01410A-00Pol-0221.indd 6 2008-02-21 �� 2:02:55Polski - 

Wkładanie baterii do pilota

. Unieś do góry pokrywę z tyłu pilota w sposób przedstawiony na rysunku.

. Włóż dwie baterie o rozmiarze AAA.

Bieguny „+” i „-” baterii powinny być dopasowane do znaków „+” i „-” wewnątrz

. Załóż ponownie osłonę komory baterii.

Jeśli pilot nie będzie używany przez dłuższy czas, wskazane jest wyjęcie

baterii i umieszczenie ich w suchym i chłodnym miejscu.

Jeśli pilot nie działa poprawnie, należy sprawdzić następujące rzeczy:

1. Czy włączone jest zasilanie telewizora?

2. Czy bieguny plus i minus baterii nie zostały zamienione?

3. Czy baterie nie są wyczerpane?

4. Czy nie wystąpiła awaria sieci elektrycznej lub czy nie odłączono kabla

5. Czy w pobliżu nie ma żadnych specjalnych lamp jarzeniowych lub neonów?

Włączanie i wyłączenie

Przewód zasilający podłącza się z tyłu telewizora.

. Podłącz przewód zasilający do odpowiedniego gniazda.

Na panelu telewizora zacznie świecić wskaźnik trybu gotowości.

. Naciśnij przycisk P na panelu telewizora.

W celu włączenia telewizora można również nacisnąć przycisk POWER lub przycisk TV na

pilocie zdalnego sterowania.

Automatycznie zostanie wybrany kanał, który był oglądany przed ostatnim wyłączeniem telewizora.

. Użyj przycisków numerycznych (0−9) lub przycisków zmiany kanału w górę/w dół na pilocie,

bądź skorzystaj z przycisku na panelu telewizora.

Po włączeniu telewizora po raz pierwszy zostanie wyświetlona prośba o wybranie języka, w jakim

mają być wyświetlane menu.

. Aby wyłączyć telewizor, naciśnij ponownie przycisk POWER .

Przestawianie telewizora w tryb gotowości

Ustawienie telewizora w trybie gotowości pozwala zmniejszyć zużycie energii. Włączenie trybu

gotowości jest wskazane, jeśli przerwa w oglądaniu telewizji ma być krótka (np. w celu zjedzenia

. Naciśnij przycisk POWER na pilocie.

Ekran zostanie wyłączony, zaś na panelu telewizora zacznie świecić czerwony wskaźnik trybu

. Aby ponownie włączyć telewizor, naciśnij przycisk zasilania POWER , przyciski numeryczne (0~9),

przycisk TV lub przycisk zmiany kanału (</>).

Nie jest wskazane pozostawianie telewizora w trybie gotowości przez dłuższy czas (np. na czas

wyjazdu na urlop). Najlepiej odłączyć urządzenie zarówno od sieci elektrycznej, jak i anteny RTV,

wyjmując odpowiednie przewody z gniazd.

. Włącz zasilanie telewizora, po czym naciśnij przycisk MENU .

Na ekranie pojawi się menu główne.Po jego lewej stronie

znajdują się ikony: obrazu, dźwięku, kanału, ustawień, wejścia.

. Za pomocą przycisków ▲ lub ▼ wybierz jedną z ikon.

Następnie naciśnij przycisk ENTER w celu wyświetlenia

. Naciśnij przycisk EXIT, aby zamknąć menu.

Menu ekranowe zniknie po upływie około minuty.

Korzystanie z przycisku TOOLS Przycisk TOOLS służy do szybkiego i łatwego wybierania

najczęściej używanych funkcji.Menu „Narzędzia” zmienia się

w zależności od aktywnego sygnału zewnętrznego.

. Naciśnij przycisk TOOLS.

Pojawi się menu „Narzędzia”.

. Wybierz menu za pomocą przycisków ▲ lub ▼.

. Używając przycisków ▲/▼/◄/► ENTER można wyświetlić,

zmienić lub uaktywnić wybrane pozycje.Bardziej szczegółowy

opis wszystkich funkcji przedstawiono na odpowiedniej stronie.

Anynet+ (HDMI-CEC), patrz str. 38

Tryb obrazu, patrz str. 15

Tryb dźwięku, patrz str. 21

Automatycz. wył., patrz str. 23

SRS TS XT, patrz str. 21

Oszcz. energii, patrz str. 26

Dual l-ll, patrz str. 22

Auto dopasowanie, patrz str. 29

♦ ObrazTryb : Standardowy Podświetlenie Kontrast 9Jasność Ostrość 0 Kolor 0Odcień Z0 C0 Ustawienia szczegółowe sWięcej TV Nawigacja Wejdź WróćNarzędziaAnynet+ (HDMI-CEC)Tryb obrazu : StandardowyTryb dźwięku : UżytkownikaAutomatycz. wył. : WyłSRS TS XT : WyłOszcz. energii : WyłDual l-ll : MonoNawigacja Wejdź Wyjdź BN68-01410A-00Pol-0221.indd 8 2008-02-21 �� 2:02:56Polski - 9

Gdy zasilanie telewizora jest włączane po raz pierwszy, pewne

podstawowe ustawienia są wyświetlane automatycznie w

odpowiedniej kolejności. Poniżej opisano dostępne ustawienia.

Wygaszacz ekranu włącza się, jeżeli przy włączonej funkcji

“Plug & Play” przez ponad minutę nie zostanie naciśnięty żaden

Wygaszacz ekranu włącza się, jeżeli przez ponad 15 minut nie ma

żadnego sygnału działania.

. Naciśnij przycisk POWER na pilocie.

Na ekranie pojawi się komunikat „Start Plug & Play.” z zaznaczonym

. Wybierz odpowiedni język, naciskając przycisk  lub .

Naciśnij przycisk ENTER , aby potwierdzić wybór.

Za pomocą przycisku ◄ lub ► wybierz opcję „Tryb sklepowy” lub „Tryb domowy” i naciśnij przycisk ENTER

W przypadku korzystania z urządzenia w

w celu uzyskania najlepszego efektu zaleca się

ustawienie telewizora na tryb Dom.

Tryb Tryb sklepowy jest przeznaczony tylko do użytku w sklepie.

Jeśli urządzenie ustawiono przez przypadek na tryb „Tryb sklepowy”, aby powrócić do trybu

standardowego „Tryb domowy” nacisnąć przycisk głośności na panelu telewizora.Gdy pojawi się

menu ekranowe głośności, naciśnij i przytrzymaj przez 5 sekund przycisk MENU znajdujący się na

. Pojawi się komunikat „Sprawdź antenę.” z wybranym przyciskiem „OK”.

Naciśnij przycisk ENTER .

Sprawdź, czy kabel antenowy został podłączony prawidłowo.

. Wybierz odpowiedni kraj, naciskając przycisk  lub .

Naciśnij przycisk ENTER , aby potwierdzić wybór.

. Na ekranie pojawi się menu „Wyszukiwanie automatyczne” z zaznaczoną pozycją „Uruchom”. Naciśnij

Wyszukiwanie kanałów rozpocznie się i zakończy automatycznie.

Naciśnij przycisk ENTER w dowolnej chwili, aby przerwać proces programowania.

Po zapisaniu wszystkich dostępnych kanałów wyświetlane jest menu „Ust. zegara”.

. Naciśnij przycisk ENTER .

Wybierz opcję „Mies”, „Data”, „Rok”, „godz.”, lub „Minuta”, naciskając przycisk  lub .

Ustaw wartość opcji „Mies”, „Data”, „Rok”, „godz.”, lub „Minuta”, naciskając przycisk  lub .

Za pomocą przycisków numerycznych na pilocie można ustawić wartości dla ustawień „Mies”, „Data”,

„Rok”, „godz.” i „Minuta”.

. Naciśnij przycisk ENTER , aby potwierdzić ustawienie. Zostanie wyświetlony komunikat „Miłego

oglądania”. Po zakończeniu naciśnij przycisk ENTER .

Komunikat zniknie po kilku sekundach, nawet gdy nie zostanie naciśnięty przycisk ENTER .

 Język: Wybierz język.

 Kraj: Wybierz kraj.

 Wyszukiwanie automatyczne: Automatyczne wyszukiwanie i zapamiętywanie kanałów dostępnych na

 Ust. zegara: Ustawianie zegara telewizora.

OK BN68-01410A-00Pol-0221.indd 9 2008-02-21 �� 2:02:56Polski - 0

Ponowne uaktywnianie funkcji…

. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk  lub , aby wybrać opcję „Ustawienia”, a

następnie naciśnij przycisk ENTER .

. Naciśnij ponownie przycisk ENTER , aby wybrać opcję

„Plug & Play”. Więcej informacji na temat opcji ustawień znajduje

Funkcja „Plug & Play” dostępna jest tylko w trybie

Automatyczne programowanie kanałów

Ręczne programowanie kanałów

Automatyczne programowanie kanałów

Telewizor sam wyszukuje częstotliwości, na których nadawane są programy na danym obszarze

(dostępność poszczególnych kanałów zależy od obszaru).

Numery przypisywane programom automatycznie mogą jednak nie odpowiadać numerom

faktycznym lub preferowanym przez użytkownika. Dlatego istnieje możliwość ręcznego

przydzielenia numerów, a także skasowania kanałów, których użytkownik nie chce oglądać.

. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków ▲ lub ▼ wybierz opcję „Kanał”, a następnie naciśnij przycisk ENTER .

. Naciśnij przycisk ENTER , aby wybrać opcję „Kraj”.

. Wybierz odpowiedni kraj, naciskając przycisk ▲ lub ▼.

Naciśnij przycisk ENTER , aby potwierdzić wybór.

. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Wyszukiwanie automatyczne”, a następnie naciśnij

. Naciśnij przycisk ENTER .

Telewizor rozpocznie zapamiętywanie wszystkich dostępnych kanałów.

W dowolnym momencie naciśnij przycisk ENTER , aby przerwać programowanie i powrócić do

. Po zaprogramowaniu wszystkich dostępnych kanałów zostanie wyświetlone menu „Sortuj”.

TV KanałKraj : Wlk. Brytania

 Wyszukiwanie automatyczne Pamięć ręczna Menedżer kanałów Sortujuj  Nazwa Dostrój  Nawigacja Wejdź Wróć Wejdź Wróć Plug & PlayInicjalizacja funkcji Plug&PlayWejdź Wróć

OK TV UstawieniaPlug & Play  Język : Polski  Czas Efekt świetlny : Oglądanie wł. Montaż ścienny

Rozrywka : Wył  Oszcz. energii : Wył  PIP  Nawigacja Wejdź Wróć BN68-01410A-00Pol-0221.indd 10 2008-02-21 �� 2:02:57Polski - 

Ręczne programowanie kanałów

W telewizorze można zaprogramować maksymalnie 00

kanałów, włącznie z odbieranymi przez sieć telewizji kablowej.

Podczas ręcznego programowania kanałów użytkownik może

♦ Zdecydować, czy zaprogramować poszczególne wyszukane

♦ Wskazać numer programu, pod którym ma się znaleźć dany kanał.

. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków ▲ lub ▼ wybierz opcję „Kanał”, a

następnie naciśnij przycisk ENTER .

. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Pamięć ręczna”,

a następnie naciśnij przycisk ENTER .

. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a

następnie naciśnij przycisk ENTER .

. Po zakończeniu regulacji ustawień naciśnij przycisk

Naciśnij przycisk EXIT, aby zamknąć menu.

♦ Program (Numer programu, który ma zostać przypisany kanałowi)

− Naciskaj przycisk ▲ lub ▼ aż do momentu wyświetlenia właściwego numeru.

Numer kanału można także wprowadzić, korzystając z przycisków numerycznych (0~9).

♦ System obrazu: Auto/PAL/SECAM/NTSC.

− Za pomocą przycisków ▲ lub ▼ wybierz odpowiedni standard systemu obrazu.

♦ System fonii: BG/DK/I/L

− Za pomocą przycisków ▲ lub ▼ wybierz odpowiedni standard systemu fonii.

♦ Kanał (Jeśli znasz numer kanału, który ma zostać zapisany)

− Za pomocą przycisków ▲ lub ▼ wybierz opcję C (kanał TV odbierany poprzez antenę) lub

S (kanał TV kablowej).

− Naciśnij przycisk ►, a następnie za pomocą przycisków ▲ lub ▼ wybierz odpowiedni numer.

Numer kanału można także wprowadzić, korzystając z przycisków numerycznych (0~9).

Jeśli występują zakłócenia lub nie słychać dźwięku, wybierz inny system dźwięku.

♦ Szukaj (W przypadku braku znajomości numerów kanałów)

− Naciśnij przycisk ▲ lub ▼, aby rozpocząć wyszukiwanie.

− Tuner przeszukuje skalę częstotliwości, dopóki na ekranie nie pojawi się pierwszy kanał lub kanał,

którego numer został podany przez użytkownika.

♦ Zapisz (W przypadku programowania numeru kanału oraz programu)

− Wybierz opcję „OK”, naciskając przycisk ENTER .

− P (tryb programowy): Po zakończeniu strojenia stacjom nadającym na danym obszarze

przypisane zostaną numery od P00 do P99. Następnie można wybrać kanał, wprowadzając jego

− C (tryb kanałów antenowych): W tym trybie kanał wybiera się przez wprowadzenie wartości, na

której dana stacja nadaje program.

− S (tryb kanałów kablowych): W tym trybie kanał wybiera się przez wprowadzenie numeru

przypisanego do kanału w sieci telewizji kablowej.

➣ Pamięć ręcznaProgram : P System obrazu : Auto System fonii : BG Kanał : C Szukaj :  MHzZapisz : ? Nawigacja Wejdź Wróć

TV Nawigacja Wejdź Wróć

Nawigacja Wejdź Wróć KanałKraj : Wlk. Brytania

 Wyszukiwanie automatyczne  Pamięć ręczna  Menedżer kanałów 

TV Nawigacja Wejdź Wróć

BN68-01410A-00Pol-0221.indd 11 2008-02-21 �� 2:02:58Polski - 

Dodawanie i blokowanie kanałów

Za pomocą menedżera kanałów można wygodnie blokować

. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków ▲ lub ▼ wybierz opcję „Kanał”, a

następnie naciśnij przycisk ENTER .

. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Menedżer

kanałów”, a następnie naciśnij przycisk ENTER .

Za pomocą Listy kanałów można dodawać kanały.

. Wybierz opcję „Lista kanałów”, naciskając przycisk

. Przejdź do pola ( ) za pomocą przycisków ▲/▼/◄/► i

wybierz kanał, który ma zostać dodany, a następnie naciśnij

przycisk ENTER , aby dodać kanał.

Po ponownym naciśnięciu przycisku ENTER symbol

( ) obok kanału znika, co oznacza, że kanał nie został

Ikona „ ” jest aktywna, jeśli opcja „Blokada rodzicielska”

♦ Blokowanie kanałów

Funkcja umożliwia zablokowanie dostępu do programów

nieodpowiednich dla określonych grup odbiorców, np. dzieci,

przez wygaszenie obrazu i wyciszenie dźwięku.

. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Blokada

rodzicielska”, a następnie naciśnij przycisk ENTER .

. Wybierz opcję „Wł” za pomocą przycisków ▲ lub ▼, a

następnie naciśnij przycisk ENTER .

. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Lista

kanałów”, a następnie naciśnij przycisk ENTER .

. Przejdź do pola ( ) za pomocą przycisków ▲/▼/◄/► i

wybierz kanał, który ma zostać zablokowany, a następnie

naciśnij przycisk ENTER .

Po ponownym naciśnięciu przycisku ENTER symbol

( ) obok kanału znika, co oznacza, że kanał został

Po włączeniu opcji Blokada rodzicielska na ekranie zostanie

wyświetlone niebieskie tło.

9. Naciśnij przycisk EXIT, aby zamknąć menu.

Wybierz ustawienie „Wł” lub „Wył” dla opcji „Blokada rodzicielska”, aby w prosty sposób włączyć lub

wyłączyć blokadę dla kanałów, dla których zaznaczono opcję „ ”.

Opcje te można ustawić również za pomocą przycisku

➣ KanałKraj : Wlk. Brytania

 Wyszukiwanie automatyczne Pamięć ręczna Menedżer kanałów Sortuj  Nazwa Dostrój  Nawigacja Wejdź Wróć

TV TV Menedżer kanałów Lista kanałów  Blokada rodzicielska : Wył  Nawigacja Wejdź WróćP  CLista kanałówNawigacja WejdźStrona WróćDodaj Zablokuj / 0prog.0 C-- C BBC  C C C S S S9 S BN68-01410A-00Pol-0221.indd 12 2008-02-21 �� 2:02:59Polski - 

Porządkowanie kolejności zaprogramowanych kanałów

Operacja ta umożliwia zmianę numerów przypisanych do

programów zapisanych w pamięci.

Na ogół jest to konieczne po użyciu funkcji automatycznego

programowania kanałów.

. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków  lub  wybierz opcję „Kanał

analogowy”, a następnie naciśnij przycisk ENTER .

. Za pomocą przycisków  lub  wybierz opcję „Sortuj”, a

następnie naciśnij przycisk ENTER .

. Wybierz numer kanału, który chcesz zmienić, kilkakrotnie

naciskając przycisk  lub . Naciśnij przycisk ENTER .

Wybrany numer i nazwa kanały zostaną przesunięte w prawo.

. Za pomocą przycisków  lub  przesuń kanał do położenia, w

którym ma się znajdować, a następnie naciśnij przycisk

Numery zaznaczonych kanałów zmieniają się z poprzednio

zachowanych na aktualnie wybrane numery.

. Powtórz czynności opisane w punktach od  do  dla wszystkich sortowanych kanałów.

. Naciśnij przycisk EXIT, aby zamknąć menu.

Nadawanie nazw kanałom

Jeżeli wraz z sygnałem nadawca emituje informacje o kanale,

nazwa zostaje przypisana kanałowi automatycznie. Nazwę tę

można później zmienić na dowolną inną.

. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk  lub , aby wybrać opcję „Kanał”, a następnie

naciśnij przycisk ENTER .

. Za pomocą przycisków  lub  wybierz opcję „Nazwa”, a

następnie naciśnij przycisk ENTER .

. Jeśli to konieczne, za pomocą przycisków  lub  wybierz kanał,

któremu chcesz nadać nową nazwę. Naciśnij przycisk ENTER .

Wokół pola nazwy zostanie wyświetlony pasek wyboru.

Dostępne są następujące znaki:litery alfabetu (A–Z) / cyfry (0–9) /

znaki specjalne (+, -, *, /, spacja).

. Powtórz czynności opisane w punktach od  do , aby zmienić nazwy innych kanałów.

. Naciśnij przycisk EXIT, aby zamknąć menu.

wybrać literę, numer lub symbol

nacisnąć przycisk  lub 

przejść do następnej litery

przejść do poprzedniej litery

nacisnąć przycisk ENTER KanałKraj : Wlk. Brytania  Wyszukiwanie automatyczne Pamięć ręczna Menedżer kanałów Sortuj  Nazwa Dostrój  TV Nawigacja Wejdź WróćSortujprog. Kanał Nazwa  0 C--  C   C C S s TV Nawigacja Wejdź WróćKanałKraj : Wlk. Brytania

 Wyszukiwanie automatyczne Pamięć ręczna Menedżer kanałów Sortuj  Nazwa Dostrój  Nawigacja Wejdź Wróć TV Nazwa Nawigacja Wejdź Wróćprog. Kanał Nazwa  0 C-- ----- C -----  C ----- C ----- S ----- s

TV BN68-01410A-00Pol-0221.indd 13 2008-02-21 �� 2:03:00Polski - 

Dostrajanie odbioru kanałów

Użyj funkcji dostrajania, aby ręcznie dostosować ustawienie

danego kanału do najlepszego odbioru.

. Użyj przycisków numerycznych do bezpośredniego wybrania

kanału, który chcesz dostroić.

. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk  lub , aby wybrać opcję „Kanał”, a następnie

naciśnij przycisk ENTER .

. Za pomocą przycisków  lub  wybierz opcję „Dostrój”, a

następnie naciśnij przycisk ENTER .

. Naciśnij przycisk  lub , aby dopasować częstotliwość.

Naciśnij przycisk ENTER .

. Naciśnij przycisk EXIT, aby zamknąć menu.

Dostrojone kanały, które zostały zapisane oznaczane są

gwiazdką „*” po prawej stronie numeru kanału w nagłówku

kanału. Numer kanału będzie wyświetlany na czerwono.

W celu zresetowania dostrojenia należy za pomocą przycisku

▲ lub ▼ wybrać opcję „Zeruj”, a następnie nacisnąć przycisk

➣ KanałKraj : Wlk. Brytania

 Wyszukiwanie automatyczne Pamięć ręczna Menedżer kanałów Sortuj  Nazwa Dostrój  TV Nawigacja Wejdź WróćDostrój P 

0 Zeruj Zmiana Zapisz Wróć BN68-01410A-00Pol-0221.indd 14 2008-02-21 �� 2:03:01Polski - 

Zmiana trybu wyświetlania obrazu

Tryb wyświetlania obrazu można dostosować do indywidualnych

. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk ENTER , aby wybrać opcję „Obraz”.

. Naciśnij ponownie przycisk ENTER , aby wybrać opcję „Tryb”.

. Naciśnij przycisk  lub , aby wybrać żądany efekt obrazu.

Naciśnij przycisk ENTER .

. Naciśnij przycisk EXIT, aby zamknąć menu.

 Dynamiczne: Obraz w wysokiej rozdzielczości do oglądania

w jasnym pomieszczeniu.

 Standardowy: Tryb wyświetlania obrazu odpowiedni do

normalnego otoczenia.

 Film: Tryb wyświetlania obrazu odpowiedni do ciemnych

Tryb wyświetlania obrazu musi zostać ustawiony oddzielnie dla

każdego źródła sygnału wejściowego.

Możesz także nacisnąć przycisk P.MODE na pilocie, aby wybrać

jedno z ustawień obrazu.

. Naciśnij przycisk TOOLS znajdujący się na pilocie.

. Za pomocą przycisków ◄ lub ► wybierz „Tryb obrazu”

. Za pomocą przycisków ◄ lub ► wybierz aby Tryb obrazu

. Carregue no botão EXIT ou TOOLS para sair.

➣ ObrazTryb : Standardowy Podświetlenie Kontrast 9Jasność Ostrość 0 Kolor 0Odcień Z0 C0 Ustawienia szczegółowe sWięcej TV Nawigacja Wejdź WróćObrazTryb : Standardowy Podświetlenie Kontrast 9Jasność Ostrość 0 Kolor 0Odcień Z0 C0 Ustawienia szczegółowe sWięcej TV Nawigacja Wejdź WróćDynamiczneStandardowy Film NarzędziaAnynet+ (HDMI-CEC)Tryb obrazu ◄ Standardowy ►Tryb dźwięku : UżytkownikaAutomatycz. wył. : WyłSRS TS XT : WyłOszcz. energii : WyłDual l-ll : MonoNawigacja Zmiana Wyjdź BN68-01410A-00Pol-0221.indd 15 2008-02-21 �� 2:03:01Polski - 

Dostosowanie obrazu niestandardowego

Telewizor dysponuje ustawieniami pozwalającymi na regulację

. Aby wybrać żądany efekt obrazu, należy postępować zgodnie z

punktami od 1 do 3 w części „Zmiana trybu wyświetlania obrazu”.

. Naciśnij przycisk  lub , aby wybrać odpowiednią opcję. Naciśnij

. Naciśnij przycisk  lub , aby zmniejszyć lub zwiększyć wartość

wybranej opcji. Naciśnij przycisk ENTER .

. Naciśnij przycisk EXIT, aby zamknąć menu.

 Podświetlenie: Jasność ekranu można dostosować poprzez

regulację podświetlenia panelu LCD.(0~10)

 Kontrast: Regulacja różnicy jasności/ciemności między

 Jasność: Regulacja jasności całego ekranu.

 Ostrość: Regulacja konturów obiektów, aby były bardziej

 Kolor: Regulacja jasności kolorów.

 Odcień: Regulacja kolorów obiektów – dodawanie lub

zmniejszanie ilości czerwonego i zielonego koloru

– w celu nadania im bardziej naturalnego wyglądu.

Zmienione wartości są zapisywane zgodnie z wybranym trybem wyświetlania obrazu.

W trybie PC można dokonywać zmian jedynie w opcjach „Podświetlenie”, „Kontrast” lub „Jasność”.

W trybach TV, Ext., AV, S-Video z ustawionym systemem PAL nie można korzystać z funkcji „Odcień”.

Domyślne ustawienia fabryczne można przywrócić za pomocą opcji „Zeruj”. (Szczegółowe informacje można

znaleźć w części „Przywracanie domyślnych ustawień obrazu” na stronie 17).

Kongurowanie szczegółowych ustawień obrazu

Można wybrać preferowaną i dostosowaną do wzroku

użytkownika temperaturę kolorów.

. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk ENTER , aby wybrać opcję „Obraz”.

. Naciśnij przycisk ENTER , aby wybrać opcję „Tryb”.

Za pomocą przycisków ▲ lub ▼wybierz „Standardowy” lub „Film”,

po czym naciśnij przycisk ENTER .

. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Ustawienia

szczegółowe”, a następnie ponownie naciśnij przycisk

. Wybierz odpowiednią opcję, naciskając przyciski  lub , a

następnie naciśnij przycisk ENTER .

. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER .

. Naciśnij przycisk EXIT, aby zamknąć menu.

Opcja „Ustawienia szczegółowe” jest dostępna w trybie

„Standardowy” lub „Film”.

W trybie PC, w ramach ustawień „Ustawienia szczegółowe”

można dokonywać zmian jedynie w opcjach „Kontrast

dynamiczny”, „Gamma” oraz „Balans bieli”.

Regulacja czerni: Wył/Niski/Średnia/Maks.

Umożliwia wybór poziomu czerni na ekranie w celu dopasowania głębi obrazu.

Kontrast dynamiczny: Wył/Niski/Średnia/Maks.

Umożliwia wybranie optymalnego kontrastu obrazu.

 ObrazTryb : Standardowy Podświetlenie Kontrast 9Jasność Ostrość 0 Kolor 0Odcień Z0 C0 Ustawienia szczegółowe sWięcej TV Nawigacja Wejdź Wróć 

Nawigacja Zmiana WróćObrazTryb : Standardowy Podświetlenie Kontrast 9Jasność Ostrość 0 Kolor 0Odcień Z0 C0 Ustawienia szczegółowe sWięcej TV Nawigacja Wejdź WróćUstawienia szczegółoweRegulacja czerni : Wył Kontrast dynamiczny : Średnia Gamma : 0 Przestrzeń kolorów : Użytkownika  Balans bieli Odcień skóry : 0 Uwydatn. krawędzi : Wł  xvYCC : Wył  Nawigacja Wejdź Wróć

TV BN68-01410A-00Pol-0221.indd 16 2008-02-21 �� 2:03:03Polski - 

Istnieje możliwość regulacji intensywności kolorów podstawowych (czerwony, zielony, niebieski).

Za pomocą przycisku ◄ lub ► wybierz optymalne ustawienie.

Przestrzeń kolorów: Auto/Oryginalne/Użytkownika

Przestrzeń kolorów to matryca kolorów składająca się z barw „Czerwonego”, „Zielony” i „Niebieski”

Wybierz ulubioną przestrzeń kolorów, aby uzyskać obraz w naturalnych barwach.

♦ Auto: Automatyczna przestrzeń kolorów sprawia, że urządzenie automatycznie dostosowuje się

do naturalnych kolorów w oparciu o źródła programów.

♦ Oryginalne: Oryginalna przestrzeń kolorów pozwala uzyskać głębokie, bogate kolory.

♦ Użytkownika: Umożliwia regulację zakresu kolorów w taki sposób, aby odpowiadała

preferencjom użytkownika.

Konguracja przestrzeni kolorów

Kolor: Czerwonego/Zielony/Niebieski/Żółty/Cyjan/Purpurowy

Umożliwia regulację zakresu kolorów w taki sposób, aby odpowiadała preferencjom użytkownika.

Opcja „Kolor” uaktywni się po określeniu opcji „Przestrzeń kolorów” jako „Użytkownika”.

Za pomocą przycisków ▲ lub ▼ wybierz kolor „czerwony”, „zielony”, „niebieski”, „żółty”, „Cyjan” lub

„purpurowy”.Naciśnij przycisk

Czerwonego/Zielony/Niebieski/Zielony/NiebieskiZielony/Niebieski/NiebieskiNiebieski : W opcji „Kolor” można dostosować wartości RGB dla wybranego koloru.

Za pomocą przycisków ▲ lub ▼ wybierz kolor „czerwony”, „zielony” lub „niebieski”.

Naciśnij przycisk ENTER

Za pomocą przycisków ◄ lub ► zmniejsz lub zwiększ wartość określonej pozycji.

Zeruj: Powoduje przywrócenie domyślnych wartości przestrzeni kolorów.

Balans bieli: Przes.czer./Przes.ziel./Przes.nieb./Wzm.czer./Wzm.ziel./Wzm.nieb./Zeruj

Umożliwia regulację temperatury koloru w celu uzyskania bardziej naturalnych kolorów.

Przes.czer./Przes.ziel./Przes.nieb./Wzm.czer./Wzm.ziel./Wzm.nieb.: Zmiana wartości regulacji

powoduje odświeżenie dostosowywanego ekranu.

Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER .

Za pomocą przycisku ◄ lub ► wybierz optymalne ustawienie.

Zeruj: Uprzednio wybrane ustawienia balansu bieli zostają zastąpione domyślnymi ustawieniami

Odcień skóry: - ~ +

Umożliwia zwiększenie nasycenia koloru, odpowiadającego barwom skóry.

Za pomocą przycisków ◄ lub ► określ optymalne ustawienie.

Zmiana wartości regulacji powoduje odświeżenie dostosowywanego ekranu.

Uwydatn. krawędzi: Wył/Wł

Umożliwia uwydatnienie krawędzi obiektów w obrazie.

xvYCC: Wył/W Ustawienie trybu xvYCC na wartość Wł. zwiększa widoczność szczegółów i przestrzeń kolorów

podczas oglądania lmów z urządzeń zewnętrznych (np. odtwarzacza DVD) podłączonych do wejścia

HDMI lub Component IN. Aby korzystać z tej funkcji, należy ustawić tryb Obraz na wartość Film.

Ta funkcja jest dostępna wyłącznie w trybie „Film”, w opcjach „HDMI” oraz „Moduł”.

Jeśli funkcja xvYCC jest aktywna, nie można wybrać opcji PIP.

Przywracanie domyślnych ustawień obrazu

Ustawienia obrazu można przywrócić do fabrycznych wartości

. Aby wybrać żądany efekt obrazu, należy postępować zgodnie

z punktami od 1 do 3 opisanymi w części „Zmiana trybu

wyświetlania obrazu” na stronie 15.

. Za pomocą przycisków  lub  wybierz opcję „Zeruj”, a

następnie naciśnij przycisk ENTER .

. Naciśnij przycisk ▲ lub ▼, aby wybrać opcję „OK” lub „Anuluj”.

Naciśnij przycisk ENTER .

. Naciśnij przycisk EXIT, aby zamknąć menu.

Pozycja „Zeruj” będzie dostępna w każdym trybie obrazu.

➣ ObrazWięcejOpcje obrazu Zeruj : OK TV Nawigacja Wejdź Wróć OK Anuluj BN68-01410A-00Pol-0221.indd 17 2008-02-21 �� 2:03:03Polski -  Konguracja opcji obrazu

. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk ENTER , aby wybrać opcję „Obraz”.

. Za pomocą przycisków  lub  wybierz opcję „Opcje obrazu”, a

następnie naciśnij przycisk ENTER .

. Wybierz odpowiednią opcję, naciskając przycisk  lub . Naciśnij

. Naciśnij przycisk EXIT, aby zamknąć menu.

. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER .

W trybie PC, w ramach opcji „Opcje obrazu” można

zmieniać jedynie wartości dla „Ton kolorów” oraz „Rozmiar”.

Ton kolorów: Zimny/Zimny/Normalny/Ciep./Ciep.

Można wybrać preferowaną i dostosowaną do wzroku

użytkownika temperaturę kolorów.

Zmienione wartości są zapisywane zgodnie z wybranym

trybem wyświetlania „obrazu

„Ciep.1” lub „Ciep.1” są aktywowane wyłącznie wtedy, gdy

używany jest tryb obrazu „

Rozmiar: Auto szeroko/:9/Szer. powiększ/Powiększenie/:/Bez overscanu

Istnieje możliwość wyboru rozmiaru obrazu najlepiej odpowiadającego aktualnym wymaganiom

Auto szeroko.: Automatyczne dopasowanie rozmiaru obrazu do proporcji ekranu „16:9”.

:9: Dostosowuje rozmiar obrazu do formatu 16:9, odpowiedniego dla lmów DVD oraz innych

programów szerokoekranowych.

Szer. powiększ: Powiększenie obrazu do formatu większego niż 4:3.

Powiększenie: Powiększenie obrazu panoramicznego 16:9 do pełnej wysokości ekranu.

Jest to ustawienie domyślne dla lmów wideo i programów nadawanych w normalnym formacie obrazu.

Bez overscanu: Funkcja ta zapobiega okrojeniu obrazu podczas wyświetlania go w sygnale HDMI

(720p/1080i/1080p) lub Component (1080i/1080p).

Funkcja „Auto szeroko.” jest dostępna tylko w trybie „TV”, „Złącze1”, „Złącze2”, „AV” i „S-VIDEO”.

W trybie PC można wybierać tylko tryby „16:9” i „4:3”.

Można dostosowywać oraz zapisywać ustawienia dla każdego urządzenia zewnętrznego

podłączonego do wejścia telewizora.

Pozostawienie statycznego obrazu na czas dłuższy niż dwie godziny może stać się przyczyną

tymczasowego utrwalenia obrazu.

„Szer. powiększ” : Po wybraniu opcji za pomocą przycisku ► lub przycisku ENTER można

przesuwać ekran w górę/dół przy użyciu przycisków ▲ lub ▼.

„Powiększenie” : Wybierz opcję za pomocą przycisku ◄ lub ►. Za pomocą przycisku ▲ lub ▼

można przesuwać obraz w górę i w dół. Po wybraniu opcji za pomocą przycisku

▲ lub ▼ można powiększyć lub pomniejszyć obraz w pionie.

Jeśli w funkcji PIP (obraz w obrazie) zostanie włączony tryb „Double” ( , ), opcja zmiany

wielkości obrazu nie będzie dostępna.

Po wybraniu opcji „Bez overscanu” w trybie HDMI (00i/00p) lub Component

(00i/00p): Wybierz za pomocą przycisku ◄ lub ►. Użyj przycisków ▲, ▼, ◄ lub ►

aby przesunąć obraz. Zeruj: Za pomocą przycisku ◄ lub ► wybierz opcję „Reset”, a następnie

naciśnij przycisk ENTER . W ten sposób można przywrócić poprzednie ustawienia.

Opcje te można wybierać także za pomocą przycisku P.SIZE na

➣ ObrazWięcejOpcje obrazu Zeruj : OK  TV Nawigacja Wejdź Wróć Opcje obrazuTon kolorów : Normalny Rozmiar : Auto szeroko.  Tryb ekranu : :9 Cyf. red. szumu : Auto  DNIe : Wył Czerń HDMI : Normalny Poprawa filmów : Niski Tylko tryb niebieski: Wył  Nawigacja Wejdź Wróć

TV BN68-01410A-00Pol-0221.indd 18 2008-02-21 �� 2:03:04Polski - 9

Tryb ekranu: :9/Szer. powiększ/Powiększenie/:

Po wybraniu dla rozmiaru obrazu ustawienia Auto szeroko, podczas oglądania programu w formacie

16:9 można wybrać ustawienie rozmiaru obrazu 4:3 WSS (Wide Screen Service) lub nie wybrać

żadnego ustawienia. Poszczególne kraje europejskie wymagają użycia rożnych rozmiarów obrazu,

dlatego ustawienie tej funkcji powinno zostać określone przez użytkownika.

:9: Ustawia obraz w formacie 16:9

Szer. powiększ: Powiększenie obrazu do formatu większego niż 4:3.

Powiększenie: Rozciągnięcie w pionie obrazu wyświetlanego na ekranie.

:: Wyświetlanie obrazu w formacie 4:3.

Ta funkcja jest dostępna w trybie „Auto szeroko.”.

Ta funkcja nie jest dostępna w trybie „PC”, „Component” lub „HDMI”.

Cyf. red. szumu: Wył/Niski/Średnia/Maks./Auto

dar Jeśli sygnał wejściowy odbierany przez telewizor jest słaby, włączając układ cyfrowej redukcji

szumów można do pewnego stopnia zredukować zakłócenia i odbicia na ekranie.

Jeśli sygnał jest słaby, wybierz poszczególne opcje do momentu wyświetlenia obrazu o najlepszej

Ten telewizor jest wyposażony w funkcję DNIe zapewniającą wysoką jakość obrazu. Po włączeniu

funkcji DNIe wyświetlany jest ekran z informacją o jej uaktywnieniu. Po wybraniu dla funkcji DNIe

ustawienia Demo, na ekranie wyświetlany jest jednocześnie obraz z zastosowaniem funkcji DNIe i

normalny obraz w celu zademonstrowania działania funkcji. Umożliwia to zaobserwowanie różnicy w

(Digital Natural Image engine)

Ta funkcja umożliwia poprawę jakości obrazu poprzez trójwymiarową redukcję szumów,

uwydatnienie szczegółów, zwiększenie kontrastu oraz podwyższenie poziomu bieli. Nowy

algorytm kompensacji obrazu umożliwia uzyskanie jaśniejszego, bardziej klarownego obrazu

o większym poziomie szczegółów. Technologia DNIe

zapewnia poprawę jakości obrazu

niezależnie od poziomu sygnału.

Ta funkcja nie jest dostępna w trybie „Film” oraz „Standardowy”.

Czerń HDMI: Normalny/Niski

Umożliwia wybór poziomu czerni na ekranie w celu dopasowania głębi obrazu.

Ta funkcja jest aktywna tylko, gdy źródło zewnętrzne jest podłączone do gniazda HDMI (sygnały RGB).

Poprawa lmów: Wył/Niski/Średnia/Maks./Demo

Zapewnia bardziej naturalny wygląd skóry oraz wyraźniejszą prezentację tekstu, nawet w szybkich

Korzystaj z tej funkcji podczas oglądania lmów.

Ta funkcja nie jest dostępna w trybach „Szer. powiększ” oraz „ Powiększenie”.

Nie jest również dostępna, jeśli funkcja „PIP” została ustawiona na „Wł”.

Ta funkcja nie jest obsługiwana w trybie HDMI 1080p/24Hz.

Tylko tryb niebieski: Wył/Wł

Ta funkcja jest przeznaczona dla specjalistów zajmujących się pomiarem parametrów urządzeń

audio-wideo.Eliminuje ona czerwoną i zieloną barwę z sygnału wideo, pozostawiając jedynie kolor

niebieski, tworząc w ten sposób efekt filtra, za pomocą którego regulowany jest koloru i odcienie

obrazu w urządzeniach wideo, takich jak odtwarzacze DVD, zestawy kina domowego itp.

Za pomocą tej funkcji można ustawić preferowane wartości kolorów i ich odcieni odpowiednio do

poziomu sygnału danego urządzenia wideo, używając wzorców paska kolorów Czerwony/Zielony/

Niebieski/Błękitny/Purpurowy/Żółty, bez stosowania dodatkowego filtra koloru niebieskiego.

Opcja „Tylko tryb niebieski” jest dostępna wtedy, gdy tryb obrazu ustawiono jako „Film” lub

BN68-01410A-00Pol-0221.indd 19 2008-02-21 �� 2:03:04Polski - 0

Wyświetlanie obrazu w obrazie (PIP)

Podczas wyświetlania wybranego programu lub sygnału

z wejścia wideo można wyświetlić na głównym obrazie

dodatkowy obraz. W ten sposób można oprócz wybranego

programu oglądać jednocześnie dodatkowy program lub sygnał

. Naciśnij przyciskNaciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków  lub  wybierz opcję „Ustawienia”, a

następnie naciśnij przycisk ENTER .

. Za pomocą przyciskówZa pomocą przycisków  lub  wybierz opcję „PIP”, a następnie

naciśnij przycisk ENTER .

. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼,

a następnie naciśnij przycisk ENTER .

. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER .

. Naciśnij przycisk EXIT, aby zamknąć menu.

Można zauważyć, że obraz w okienku PIP stanie się nieco

nienaturalny po ustawieniu wyświetlania gry lub tekstów

piosenek do karaoke na ekranie głównym.

. Naciśnij przycisk TOOLS znajdujący się na pilocie.

. Za pomocą przycisków ▲ lub ▼ wybierz funkcję „PIP”, a

następnie naciśnij przycisk ENTER .

. Wybierz konkretną pozycję za pomocą przycisków ▲ lub ▼.

. Za pomocą przycisków ◄ lub ► wybierz żądaną opcję.

. Naciśnij przycisk EXIT lub TOOLS, aby zamknąć menu.

Umożliwia bezpośrednie włączenie lub wyłączenie funkcji

Główny obraz Okienko

Służy do wybierania źródła sygnału pokazywanego w oknie podglądu.

Służy do wybierania rozmiaru okna podglądu.

Opcja „Rozmiar” jest dostępna, jeśli główny obraz jest wyświetlany w trybie „HDMI”.

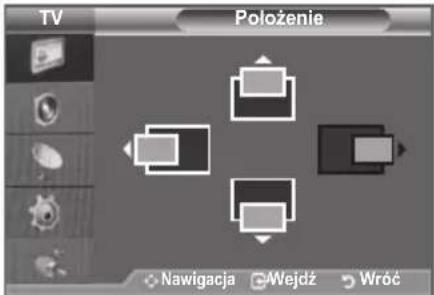

Służy do wybierania położenia okna podglądu na ekranie.

W trybie Double ( , ) nie można wybierać opcji „Położenie”.

Kanał wyświetlany w oknie podglądu można wybrać tylko wtedy, gdy dla opcji „Źródło” wybrano

TV UstawieniaPlug & Play  Język : Polski  Czas Efekt świetlny : Oglądanie wł. Montaż ścienny

Melodia : Wył Rozrywka : Wył Oszcz. energii : Wył PIP  Nawigacja Wejdź WróćTryb : Użytkownika  Korektor 

Auto głośność : Wył 

Internal Mute : Wył  Zeruj Nawigacja Wejdź Wróć

Źródło : TV  Rozmiar :  Położenie : 

Program : P   Nawigacja Wejdź Wróć PIP PIP : ◄ Wł ►Źródło : TVProgram : P Rozmiar :Położenie :Nawigacja Zmiana WróćNarzędziaAnynet+ (HDMI-CEC)Tryb obrazu : StandardowyTryb dźwięku : UżytkownikaAutomatycz. wył. : WyłSRS TS XT : WyłOszcz. energii : Wył PIP Nawigacja Wejdź Wyjdź BN68-01410A-00Pol-0221.indd 20 2008-02-21 �� 2:03:05Polski - 

. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków ▲ lub ▼ wybierz opcję „Dźwięk”,„Dźwięk”,Dźwięk”,”,,

a następnie naciśnij przycisk ENTER .

. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼,

a następnie naciśnij przycisk ENTER .

. Po zakończeniu regulacji ustawień naciśnij przycisk

. Naciśnij przycisk EXIT, aby zamknąć menu.

♦ Tryb: Standardowy/Muzyka/Film/Mowa/Użytkownika

Profile dźwięku umożliwiają dostosowanie ustawień do danego

. Naciśnij przycisk TOOLS znajdujący się na pilocie.

Za pomocą przycisków ◄ lub ► wybierz żądany tryb obrazu.

. Za pomocą przycisków ◄

► wybierz żądany tryb dźwięku.

. Naciśnij przycisk EXIT lub TOOLS, aby zamknąć menu.

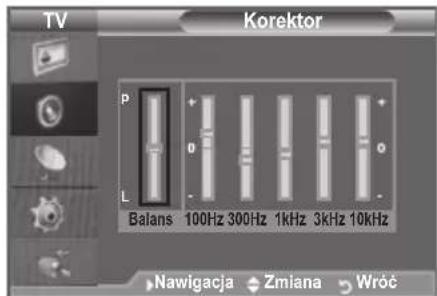

♦ Korektor: Balans/00Hz/00Hz/kHz/kHz/0kHz

Telewizor został wyposażony w szereg ustawień

pozwalających na regulację jakości dźwięku.

Wprowadzenie jakichkolwiek zmian ustawień powoduje

automatyczne przełączenie trybu dźwięku w tryb

TruSurround XT to opatentowana technologia firmy SRS, która umożliwia odtwarzanie

5.1-kanałowego dźwięku przy użyciu dwóch głośników. Technologia TruSurround zapewnia

realistyczne wrażenia symulujące dźwięk przestrzenny za pośrednictwem dowolnego zestawu dwóch

głośników, w tym głośników wbudowanych w telewizor. Funkcja ta jest całkowicie zgodna z wszyst-

kimi formatami wielokanałowymi.

. Naciśnij przycisk TOOLS znajdujący się na pilocie.

. Za pomocą przycisków ▲ lub ▼ wybierz „SRS TS XT”.

. Za pomocą przycisków ▲ lub ▼ wybierz „Wył" lub „Wł".

. Naciśnij przycisk EXIT lub TOOLS, aby zamknąć menu.

♦ Auto głośność: Wył/Wł

Ponieważ poszczególne stacje nadają sygnał o różnych parametrach, prawie po każdej zmianie

kanału konieczne jest ponowne wyregulowanie głośności. Funkcja ta umożliwia automatyczne dopa-

sowanie głośności na odpowiednim kanale przez obniżenie jej, gdy modulacja sygnału jest wysoka,

lub podwyższenie, gdy jest ona niska.

TruSurround XT, SRS i symbol są znakami towarowymi rmy SRS Labs,

Inc. Technologia TruSurround XT jest używana na podstawie licencji rmy

SRS Labs, Inc PLNarzędziaAnynet+ (HDMI-CEC)Tryb obrazu : StandardowyTryb dźwięku : UżytkownikaAutomatycz. wył. : WyłSRS TS XT ◄ Wył ►Oszcz. energii : WyłDual l-ll : MonoNawigacja Zmiana WyjdźKorektor Balans 00Hz 00Hz kHz kHz 0kHzNawigacja Zmiana Wróć TV

L NarzędziaAnynet+ (HDMI-CEC)Tryb obrazu : StandardowyTryb dźwięku ◄ Użytkownika ►Automatycz. wył. : WyłSRS TS XT : WyłOszcz. energii : WyłDual l-ll : MonoNawigacja Zmiana WyjdźDźwiękTryb : Użytkownika  Korektor 

SRS TS XT : Wył  Auto głośność : Wył  Głośnik TV : Wł  Wybór Dźwięku : Dźwięk Główny 

Nawigacja Wejdź Wróć BN68-01410A-00Pol-0221.indd 21 2008-02-21 �� 2:03:06Polski - 

♦ Głośnik TV: Wył/Wł

Jeśli dźwięk ma być odtwarzany przez oddzielne głośniki, należy wyłączyć wzmacniacz wewnętrzny.

+, oraz przycisk MUTE nie są aktywne, jeśli opcja „Głośnik TV” jest wyłączona.

Jeśli „Głośnik TV” jest ustawiony na wartość „Wył”, można posługiwać się jedynie opcją „Wybór

Dźwięku” w menu „Dźwięk” (w trybie PIP).

♦ Wybór Dźwięku: Dźwięk Główny/Dźwięk PIP Kiedy funkcja PIP jest aktywna, można odsłuchiwać dźwięk z okna podglądu.

− Dźwięk Główny: Umożliwia słuchanie dźwięku z głównego okna.

− Dźwięk PIP: Umożliwia słuchanie dźwięku z okienka.

Wybieranie trybu dźwięku

Tryb dźwięku można ustawić w menu „Narzędzia”.Po ustawieniu

„Dual I-II” na ekranie wyświetli się aktualny tryb dźwięku.

. Naciśnij przycisk TOOLS znajdujący się na pilocie..

. Za pomocą przycisków ▲ lub ▼ wybierz funkcję „Dual I-II”Dual I-II”

. Za pomocą przycisków ◄ lub ► wybierz żądaną opcję.

. Naciśnij przycisk ENTER .

Jeśli sygnał stereofoniczny jest słaby i przestawia się automatycznie, zaleca się ustawienie trybu Mono.

Ta funkcja jest aktywna tylko dla sygnału dźwięku stereofonicznego. Jest nieaktywna w przypadku

sygnału dźwięku mono.

Ta funkcja jest dostępna tylko w trybie TV.

Podłączanie słuchawek (zestaw sprzedawany osobno)

Do telewizora można podłączyć słuchawki, aby podczas oglądania

telewizji nie przeszkadzać innym osobom znajdującym się w pokoju.

Po włożeniu wtyczki słuchawek do odpowiedniego portu, w menu

„Dźwięk” można wybrać jedynie opcje „Auto głośność” oraz „Wybór

Dźwięku” (w trybie PIP).

Długotrwałe korzystanie ze słuchawek przy ustawionym wysokim

poziomie głośności może być szkodliwe dla słuchu.

Po podłączeniu słuchawek do telewizora dźwięk nie jest odtwarzany z głośników.

Głośność dźwięku w słuchawkach i głośnikach jest ustawiana niezależnie.

➣ NarzędziaAnynet+ (HDMI-CEC)Tryb obrazu : StandardowyTryb dźwięku : UżytkownikaAutomatycz. wył. : WyłSRS TS XT : Wył Oszcz. energii : WyłDual l-ll ◄ Mono ►Nawigacja Zmiana Wyjdź Panel boczny telewizora

BN68-01410A-00Pol-0221.indd 22 2008-02-21 �� 2:03:06Polski - 

Ustawianie i wyświetlanie zegara

Telewizor wyposażony jest w funkcję zegara, który można

ustawić tak, aby po naciśnięciu przycisku INFO wyświetlana

była aktualna godzina. Ustawienie zegara jest także niezbędne,

aby móc korzystać z automatycznego włącznika/wyłącznika

. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków  lub  wybierz opcję „Ustawienia”,

a następnie naciśnij przycisk ENTER .

. Za pomocą przycisków  lub  wybierz opcję „Czas”,

a następnie naciśnij przycisk ENTER .

. Naciśnij przycisk ENTER , aby wybrać opcję „Ust. zegara”.

. Naciśnij przycisk EXIT, aby zamknąć menu.

Po naciśnięciu przycisku INFO zostanie wyświetlona bieżąca godzina.

„Rok”, „miesiąc”, „datę”, „godzinę” i „minutę” można także ustawić za pomocą przycisków

numerycznych na pilocie.

Nastawianie automatycznego wyłączania

Telewizor może przejść automatycznie w tryb gotowości po

upływie wybranego czasu (w przedziale od 0 do 0 minut).

. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków  lub  wybierz opcję „Ustawienia”, a

następnie naciśnij przycisk ENTER .

. Za pomocą przycisków  lub  wybierz opcję „Czas”, a

następnie naciśnij przycisk ENTER .

. Za pomocą przycisków  lub  wybierz opcję „Automatycz.

wył.”, a następnie naciśnij przycisk ENTER .

. Naciśnij kilkakrotnie przycisk  lub , aż do pojawienia się

właściwego czasu (Wył, 30, 60, 90, 120, 150, 180). Naciśnij

. Naciśnij przycisk EXIT, aby zamknąć menu.

Po upływie wybranego czasu telewizor automatycznie przełączy

się w tryb gotowości.

. Naciśnij przycisk TOOLS znajdujący się na pilocie.

. Za pomocą przycisków ▲ lub ▼ wybierz funkcję “Automatycz.

. Za pomocą przycisków ◄ lub ► wybierz minutę.

. Naciśnij przycisk EXIT lub TOOLS, aby zamknąć menu.

Przejść do pola „Mies”, „Data”, „Rok”, „godz.” lub

Ustawić wartość w polu „Mies”, „Data”, „Rok”, „godz.”

Potwierdź ustawienie.

Przycisk ENTER . Tryb : Użytkownika  Korektor 

Auto głośność : Wył 

Internal Mute : Wył  Zeruj Nawigacja Wejdź Wróć

TV Ustawienia Plug & Play 

Język : Polski  Czas Efekt świetlny : Oglądanie wł. Montaż ścienny

 Melodia : Wył  Rozrywka : Wył Oszcz. energii : Wył PIP  Nawigacja Wejdź Wróć

TV Ust. zegara Mies 0

00 godz. 00 MinutaNawigacja Zmiana WróćNarzędziaAnynet+ (HDMI-CEC)Tryb obrazu : StandardowyTryb dźwięku : UżytkownikaAutomatycz. wył. ◄ Wył ►SRS TS XT : Wył Oszcz. energii : WyłDual l-ll : Mono Nawigacja Zmiana Wyjdź Czas Ust. zegara : 00:00Automatycz. wył. :Zegar  :Zegar  : Zegar  : Nawigacja Wejdź Wróć

0 Tryb : Użytkownika  Korektor 

Auto głośność : Wył 

Internal Mute : Wył  Zeruj Nawigacja Wejdź Wróć

TV Ustawienia Plug & Play 

Język : Polski  Czas Efekt świetlny : Oglądanie wł. Montaż ścienny

 Melodia : Wył  Rozrywka : Wył Oszcz. energii : Wył PIP  Nawigacja Wejdź Wróć

BN68-01410A-00Pol-0221.indd 23 2008-02-21 �� 2:03:08Polski - 

Automatyczne włączanie i wyłączanie telewizora

. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków  lub  wybierz opcję „Ustawienia”, a

następnie naciśnij przycisk ENTER .

. Za pomocą przycisków  lub  wybierz opcję „Czas”, a

następnie naciśnij przycisk ENTER .

. Za pomocą przycisków  lub  wybierz opcję „Włącznik

czasowy 1”, „Włącznik czasowy 2”, „Włącznik czasowy 3”, a

następnie naciśnij przycisk ENTER .

Można określić trzy różne ustawienia włącznika/wyłącznika

Wymagane jest ustawienie zegara.

. Naciśnij przycisk ◄ lub ► i wybierz odpowiednią opcję.

Za pomocą przycisków ▲ lub ▼ zmień ustawienie.

♦ Czas włączenia : Wybierz godzinę, minutę i opcję

„Włączone”/„Wyłączone”.(Aby włączyć

zegar z ustawionymi wartościami, wybierz

♦ Czas wyłączeniae : Wybierz godzinę, minutę i opcję „Włączone”/„Wyłączone”.(Aby włączyć zegar

z ustawionymi wartościami, wybierz „Włączone”).

♦ Głośność : Wybierz poziom głośności przy włączaniu telewizora.

♦ Powtórz : Wybierz opcję „Jednokrotnie”, „Codziennie”, „Pon. – pt.”, „Pon. – sob.” lub

♦ Program : Jeśli aktywny jest wyłącznik czasowy, można włączyć dowolny kanał.

Godzinę,i minuty można wprowadzić bezpośrednio za pomocą przycisków numerycznych na pilocie.

Automatyczne wyłączenie zasilania

W przypadku ustawienia włącznika czasowego na tryb „Wł” telewizor wyłączy się automatycznie,

jeśli przez 3 godziny od chwili włączenia przez włącznik czasowy nie będą używane żadne elementy

sterujące. Funkcja ta jest dostępna tylko w przypadku ustawienia włącznika czasowego na tryb

włączony i zapobiega uszkodzeniu telewizora spowodowanemu przegrzaniem podzespołów

w przypadku pozostawienia odbiornika włączonego przez długi czas.

Po włączeniu telewizora po raz pierwszy należy wybrać język, w

którym będą wyświetlane menu i komunikaty ekranowe.

. Naciśnij przycisk MENU, aby wyświetlić menu ekranowe.

Za pomocą przycisków  lub  wybierz opcję „Ustawienia”, a

następnie naciśnij przycisk ENTER .

. Za pomocą przycisków  lub  wybierz opcję „Język”, a

następnie naciśnij przycisk ENTER .

. Wybierz odpowiednią opcję, naciskając przycisk  lub .

Naciśnij przycisk ENTER .

. Naciśnij przycisk EXIT, aby zamknąć menu.

TV UstawieniaPlug & Play Język : Polski Czas Efekt świetlny : Oglądanie wł. Montaż ścienny

Melodia : Wył  Rozrywka : Wył  Oszcz. energii : Wył PIP  Nawigacja Wejdź Wróć TV UstawieniaPlug & Play Język : Polski Czas Efekt świetlny : Oglądanie wł. Montaż ścienny

Melodia : Wył  Rozrywka : Wył  Oszcz. energii : Wył PIP  Nawigacja Wejdź Wróć TV Zegar Czas włączeniaPowtórzJednokrotnie 00

: Czas wyłączenia 00

► Nawigacja Zmiana WróćWyłączoneWyłączone 0 Głośność 00

 Program BN68-01410A-00Pol-0221.indd 24 2008-02-21 �� 2:03:08Polski - 

Ustawianie efektu oświetlenia (w zależności od modelu)

Zależnie od potrzeby można włączyć lub wyłączyć diodę LED z przodu

telewizora. Można to zrobić w celu zaoszczędzenia energii lub jeśli jej

światło jest nieprzyjemne dla oczu.

. Naciśnij przycisk MENU, aby wyświetlić menu ekranowe.

Za pomocą przycisków ▲ lub ▼ wybierz opcję „Ustawienia”,

a następnie naciśnij przycisk ENTER .

. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Efekt świetlny”,

a następnie naciśnij przycisk ENTER .

. Za pomocą przycisków ▲ lub ▼ wybierz ustawienie „Wył”,

„Czuwanie wł.”, „Oglądanie wł.” lub „Wł”.

Naciśnij przycisk ENTER .

Wył: Dioda nie zapali się.

Czuwanie wł.: Dioda świeci w trybie gotowości.

Oglądanie wł.: Dioda świeci podczas oglądania telewizji.

Wł: Dioda jest zawsze włączona.

Aby zmniejszyć pobór energii, należy ustawić opcję Efekt świetlny na Wył.

. Naciśnij przycisk EXIT, aby zamknąć menu.

Melodia/ Rozrywka/ Oszcz. energii

. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków ▲ lub ▼ wybierz opcję „Ustawienia”,

a następnie naciśnij przycisk ENTER .

. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼,

a następnie naciśnij przycisk ENTER .

. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER .

. Naciśnij przycisk EXIT, aby zamknąć menu.

♦ Melodia: Wył/Niski/Średnia/Maks.

Można dostosować melodię odtwarzaną po włączeniu/wyłączeniu telewizora.

Melodia nie jest odgrywana, jeśli:

− dźwięk telewizora został wyłączony poprzez naciśnięcie przycisku MUTE,

− dźwięk telewizora został wyłączony poprzez naciśnięcie przycisku - (głośność),

− Gdy telewizor jest wyłączony za pomocą funkcji wyłącznika czasowego.

LED Tryb : Użytkownika  Korektor 

Auto głośność : Wył 

Internal Mute : Wył  Zeruj Nawigacja Wejdź Wróć

TV Ustawienia Plug & Play 

Język : Polski  Czas Efekt świetlny : Oglądanie wł. Montaż ścienny

Melodia : Wył Rozrywka : Wył Oszcz. energii : Wył PIP  Nawigacja Wejdź WróćTryb : Użytkownika  Korektor 

Auto głośność : Wył 

Internal Mute : Wył  Zeruj Nawigacja Wejdź Wróć

TV Ustawienia Plug & Play 

Język : Polski  Czas Efekt świetlny : Oglądanie wł. Montaż ścienny

Melodia : Wył Rozrywka : Wył Oszcz. energii : Wył PIP  Nawigacja Wejdź Wróć BN68-01410A-00Pol-0221.indd 25 2008-02-21 �� 2:03:09Polski - 

Rozrywka: Wył/Sport/Kino/Gra

Tryb „Rozrywka” umożliwia wybranie optymalnego obrazu i dźwięku dla programów sportowych,

− Wył: Wyłączenie funkcji „Rozrywka”.

− Sport: Zapewnia optymalną jakość obrazu i dźwięku w programach sportowych.Pozwala na

uzyskanie ekscytujących kolorów i niepowtarzalnego dźwięku.

− Kino: Zapewnia optymalną jakość obrazu i dźwięku w filmach.Umożliwia uzyskanie bogatszego

nasycenia barw i pełniejszego dźwięku.

− Gra: Zapewnia optymalną jakość obrazu i dźwięku w grach.Włączenie tego trybu spowoduje

przyspieszenie tempa gry, jeśli do telewizora zostanie podłączona zewnętrzna konsola do gry.

Włączenie któregokolwiek z trzech trybów „Rozrywka” spowoduje zablokowanie ustawień i nie

będzie ich można zmienić.Aby wprowadzić zmiany w trybach obrazu i dźwięku, wyłącz tryb

Ustawienia „Rozrywka” są zapisywane dla każdego źródła sygnału.

Po włączeniu jednego z trzech dostępnych trybów “Rozrywka” funkcja „SRS TS XT” nie będzie

Ustawienie „Rozrywka” można zmienić, kilkukrotnie

naciskając przycisk E.MODE na pilocie.

♦ Oszcz. energii: Wył/Niski/Średnia/Maks./Auto

Funkcja ta umożliwia dopasowanie jasności ekranu w zależności od warunków oświetleniowych

− Wył: Pozwala wyłączyć funkcję oszczędzania energii.

− Niski: Ustawia odbiornik w trybie pracy na niskim poziomie oszczędzania energii.

− Średnia: Ustawia odbiornik w trybie pracy na średnim poziomie oszczędzania energii.

− Maks.: Ustawia odbiornik w trybie pracy na wysokim poziomie oszczędzania energii.

− Auto: Pozwala na automatyczne dostosowanie jasności ekranu do wyświetlanych scen.

. Naciśnij przycisk TOOLS znajdujący się na pilocie.

. Za pomocą przycisków ▲ oraz ▼ wybierz „Oszcz. energii”

. Za pomocą przycisków ▲ oraz ▼ wybierz „Wył”, „Niski”,

„Średnia”, „Maks.” lub „Auto”.

. Naciśnij przycisk EXIT lub TOOLS, aby zamknąć menu.

➣ NarzędziaAnynet+ (HDMI-CEC)Tryb obrazu : StandardowyTryb dźwięku : UżytkownikaAutomatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii ◄ Wył ►Dual l-ll : Mono Nawigacja Zmiana Wyjdź BN68-01410A-00Pol-0221.indd 26 2008-02-21 �� 2:03:09Polski - 

Do wyboru jest szereg zewnętrznych źródeł podłączanych do

gniazd wejściowych telewizora.

. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków ▲ lub ▼ wybierz opcję „Wejście”, a

następnie naciśnij przycisk ENTER .

. Naciśnij ponownie przycisk ENTER , aby wybrać opcję „Wybierz

Gdy do telewizora nie jest podłączone żadne urządzenie

zewnętrzne, dla opcji „Wybierz źródło” dostępne są tylko

ustawienia „TV”, „Złącze1”, „Złącze2”. Ustawienia „AV”,

„S-Video”, „Moduł”, „PC”, „HDMI1”, „HDMI2” i „HDMI3”

są dostępne dopiero po podłączeniu urządzenia do

odpowiedniego gniazda.

. Wybierz odpowiednie urządzenie, naciskając przycisk  lub .

Naciśnij przycisk ENTER .

Edytowanie nazw źródeł sygnału wejściowego

Nazwanie urządzeń podłączonych do gniazd wejściowych

ułatwia wybieranie właściwego źródła sygnału.

. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk ENTER , aby wybrać opcję „Wejście”.

. Za pomocą przycisków  lub  wybierz opcję „Edytuj nazwę”,

a następnie naciśnij przycisk ENTER .

. Za pomocą przycisków  lub  wybierz urządzenie, którego

nazwę chcesz edytować. Naciśnij przycisk ENTER .

. Naciśnij przycisk  lub , aby wybrać odpowiednie urządzenie.

Naciśnij przycisk ENTER .

. Naciśnij przycisk EXIT, aby zamknąć menu.

Po podłączeniu komputera o rozdzielczości

1920 x 1080@60Hz do portu HDMI IN 2 należy ustawić tryb

„HDMI2” na „PC” w polu „Edytuj nazwę” trybu „Wejście”.

Naciskaj przycisk SOURCE na pilocie, aby przejrzeć wszystkie

dostępne źródła sygnału. Tryb TV można wybrać za pomocą

przycisku TV, przycisków numerycznych (0~9) albo przycisku

Te opcje można wybierać także za pomocą przycisku HDMI na

pilocie. Tryb : Użytkownika  Korektor 

Auto głośność : Wył 

Internal Mute : Wył  Zeruj Nawigacja Wejdź Wróć

TV WejścieWybierz źródło : TV Edytuj nazwę Anynet+(HDMI-CEC) WISELINK Nawigacja Wejdź WróćTryb : Użytkownika  Korektor 

Auto głośność : Wył 

Internal Mute : Wył  Zeruj Nawigacja Wejdź Wróć

TV Wybierz źródłoTV Złącze : ----Złącze : ----AV : ----S-Video : ----Modułt : ----PC : ----sWięcej Nawigacja Wejdź WróćTryb : Użytkownika  Korektor 

Auto głośność : Wył 

Internal Mute : Wył  Zeruj Nawigacja Wejdź Wróć

TV WejścieWybierz źródło : TV Edytuj nazwę Anynet+(HDMI-CEC) WISELINK Nawigacja Wejdź WróćTryb : Użytkownika  Korektor 

Auto głośność : Wył 

Internal Mute : Wył  Zeruj Nawigacja Wejdź Wróć

TV Edytuj nazwęZłącze : ----Złącze : ----AV : ----S-Video : ----Moduł : ----PC : ----HDMI : ----HDMI : ----HDMI : ---- Nawigacja Wejdź Wróć ---- Magnetowid DVD Dekoder kabl.Dekoder sat.Przys. PVROdbiornik AV s

BN68-01410A-00Pol-0221.indd 27 2008-02-21 �� 2:03:11Polski - 

Kongurowanie oprogramowania na komputerze (na przykładzie systemu Windows XP)

Poniżej przedstawiono ustawienia ekranu w systemie Windows w przypadku

typowego zestawu komputerowego. Wygląd ekranów na poszczególnych

komputerach może się różnić w zależności od wersji systemu Windows i typu

karty gracznej. Pomimo różnic w wyglądzie podstawowe opcje konguracji

są na ogół takie same. (w przeciwnym wypadku należy skontaktować się z

producentem komputera lub sprzedawcą produktów rmy Samsung).

. W menu Start systemu Windows kliknij opcję „Panel sterowania”.

. W oknie panelu sterowania wybierz kategorię „Wygląd i kompozycje”, aby

wyświetlić kolejne okno.

. W oknie panelu sterowania wybierz kategorię „Ekran”, aby wyświetlić kolejne

. W wyświetlonym oknie przejdź na kartę „Ustawień”. Poprawne ustawienie rozmiaru ekranu

(rozdzielczości): Optymalnie — 1920 X 1080. Jeśli jest dostępna opcja pionowej częstotliwości

odświeżania ekranu, poprawną wartością będzie „60” lub „60 Hz”. W przeciwnym wypadku kliknij przycisk

„OK”, aby zamknąć okno.

Położenie i rozmiar ekranu różnią się w zależności od typu monitora komputera i wybranej

rozdzielczości. Zaleca się stosowanie wartości rozdzielczości podanych w tabeli.

Korzystając z połączenia kablowego HDMI/DVI należy użyć gniazda HDMI IN 2.

Tryb z przeplotem nie jest obsługiwany.

Telewizor może nie działać poprawnie, jeśli zostanie wybrany niestandardowy format wideo.

Obsługiwane są tryby sygnału rozdzielonego oraz złożonego (kompozytowego). Brak obsługi synchronizacji SOG.

Zbyt długi lub niskiej jakości kabel VGA może spowodować pogorszenie jakości obrazu w trybach o

wysokiej rozdzielczości (1920 x 1080 lub 1600 x 1200).

D-Sub Wejście Tryb RozdzielczośćCzęstotliwośćpozioma (kHz)Częstotliwośćpionowa (Hz)Częstotliwośćzegara pikseli (MHz)Polaryzacja synchronizacji(pozioma/pionowa) IBM

1920 x 1080RB 66,587 59,934 138,500 + / - Tryb RozdzielczośćCzęstotliwośćpozioma (kHz)Częstotliwośćpionowa (Hz)Częstotliwośćzegara pikseli (MHz)Polaryzacja synchronizacji(pozioma/pionowa) VESA

BN68-01410A-00Pol-0221.indd 28 2008-02-21 �� 2:03:11Polski - 9

Konguracja telewizora za pośrednictwem komputera

Tryb PC ustawia się za pomocą przycisku SOURCE.

. Naciśnij przycisk MENU, aby wyświetlić menu.

Naciśnij przycisk ENTER , Wybierz „Obraz".

. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, po

czym naciśnij przycisk ENTER

. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER .

. Naciśnij przycisk EXIT, aby zamknąć menu.

Automatyczna regulacja umożliwia samoczynne dopasowanie

obrazu telewizora do sygnału wideo odbieranego z

komputera.Urządzenie samoczynnie dobiera właściwe

korekcje i położenie obrazu.

. Naciśnij przycisk TOOLS znajdujący się na pilocie.

. Za pomocą przycisków ▲ lub ▼ zaznacz opcję

„Auto dopasowanie”, a następnie naciśnij przycisk ENTER

Ziarnisty/Wygładzony

Regulowanie jakości obrazu ma na celu wyeliminowanie lub

zredukowanie zakłóceń odbioru.Jeżeli nie udało się zredukować

zakłóceń, należy możliwie najdokładniej dopasować

częstotliwość (minimalizując zakłócenia), po czym ponownie

wykonać dostrajanie.Po zredukowaniu zakłóceń, ponownie

dostosuj obraz tak, aby znajdował się na środku ekranu.Za

pomocą przycisku ▲ lub ▼ wybierz „Coarse” lub „Fine”, a

następnie naciśnij przycisk ENTER .

Za pomocą przycisków ◄ lub ► wyreguluj jakość obrazu.

Naciśnij przycisk ENTER

Jeśli ekran komputera nie mieści się na ekranie telewizora,

należy dopasować jego położenie.

Za pomocą przycisków ▲ lub ▼ wyreguluj pozycję w pionie.

Za pomocą przycisków ◄ oraz ► wyreguluj pozycję w

Istnieje możliwość przywrócenia fabrycznych ustawień

wszystkich parametrów obrazu.

♦ Trwa samodostrajanieCzekaj…ObrazTryb : Standardowy Podświetlenie Kontrast 9Jasność Ostrość 0 Auto dopasowanie Ekran Ustawienia szczegółowe sWięcej TV Nawigacja Wejdź WróćNarzędziaAnynet+ (HDMI-CEC)Tryb obrazu : StandardowyTryb dźwięku : UżytkownikaAutomatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii : Wył PIP Auto dopasowanie Nawigacja Wejdź Wyjdź TV EkranZiarnisty 0Wygładzony 9Położenie Reset obrazu  Nawigacja Wejdź Wróć TV Położenie

Nawigacja Wejdź Wróć TV EkranZiarnisty 0Wygładzony 9Położenie Reset obrazu  Nawigacja Wejdź Wróć BN68-01410A-00Pol-0221.indd 29 2008-02-21 �� 2:03:13Polski - 0

Urządzenie USB Korzystanie z funkcji WISELINK Ta funkcja umożliwia wyświetlanie zdjęć (JPEG) i odtwarzanie

plików muzycznych (MP3) zapisanych na urządzeniu pamięci

Naciśnij przycisk POWER na pilocie lub panelu telewizora.na pilocie lub panelu telewizora.

Podłącz urządzenie USB zawierające pliki JPEG i/lub MP3

do złącza WISELINK (złącze USB) znajdującego się z boku

Po wejściu w tryb WISELINK bez podłączonego urządzenia

USB, zostanie wyświetlony komunikat „There is no device

connected”. W takim przypadku włóż urządzenie USB, wyjdź z

ekranu naciskając przycisk W.LINK na pilocie i ponownie wejdź w ekran WISELINK.

Jedynie znaki alfanumeryczne mogą być używane w nazwach folderów i plikach (zdjęcia, muzyka).

System plików obsługuje tylko format FAT16/32 (system plików NTFS nie jest obsługiwany)

Niektóre typy aparatów cyfrowych USB i urządzeń audio mogą nie być kompatybilne z tym telewizorem.

Wiselink obsługuje tylko urządzenia pamięci masowej USB (MSC). MSC oznacza urządzenie

transportowe klasy pamięci masowej. Przykładami urządzeń MSC są pendrive'y i czytniki kart Flash

(zarówno dyski twarde USB jak i koncentratory nie są obsługiwane.)

Przed podłączeniem urządzenia do telewizora należy wykonać kopię zapasową plików, aby uchronić je

przed uszkodzeniem lub utratą danych. Firma SAMSUNG nie ponosi odpowiedzialności za uszkodzenie

plików danych lub utratę danych.

Urządzenia należy podłączać bezpośrednio do portu USB w telewizorze. W przypadku użycia osobnego

przewodu do podłączenia, mogą wystąpić problemy z kompatybilnością USB.

Obsługiwane są jedynie formaty plików MP3 i JPEG.

Aplikacja Wiselink obsługuje wyłącznie pliki dźwiękowe w formacie MP3 o wysokiej częstotliwości prób-

kowania (32 kHz, 44,1 kHz lub 48 kHz).

Zalecamy sekwencyjny format JPEG. Progresywny format JPEG używa dużej ilości pamięci i

dekodowanie może nie powieść się.

Nie odłączaj urządzenia USB gdy trwa „Ładowanie”.

Protokół MTP (Media Transfer Protocol) nie jest obsługiwany.

Czas odtwarzania pliku MP3 może być wyświetlany jako ‘00:00:00’, jeśli informacja o czasie odtwarzania

nie zostanie znaleziona na początku pliku.

Im wyższa rozdzielczość obrazu, tym dłużej trwa jego wyświetlenie na ekranie.

Na listach zdjęć i utworów może być wyświetlanych do 300 plików/folderów.

Ładowanie może potrwać dłużej w zależności od rozmiaru pliku.

BN68-01410A-00Pol-0221.indd 30 2008-02-21 �� 2:03:13Polski - 

Korzystanie z menu WISELINK

 Naciśnij przycisk MENU. Naciśnij przycisk ▲ lub ▼, aby wybrać

„Wejście”, a następnie naciśnij przycisk ENTER .

. Naciśnij przycisk ▲ lub ▼, aby wybrać „WISELINK”, a następnie

naciśnij przycisk ENTER .

. Naciśnij przycisk ▲ lub ▼, aby wybrać odpowiednie urządzenie

USB pamięci masowej, a następnie naciśnij przycisk

Menu „WISELINK„ różni się w zależności od urządzenia

USB pamięci masowej podłączonego do telewizora.

Niektóre urządzenia mogą nie być obsługiwane ze względu

na problemy z ich zgodnością.

. Naciśnij przycisk ◄ lub ►, aby przesunąć ikonę, a następnie

naciśnij przycisk ENTER .

Aby wyjść z trybu WISELINK, naciśnij przycisk W.LINK na

Naciśnij przyciskNaciśnij przycisk W.LINK na pilocie, aby wyświetlić menu

Korzystanie z przycisków pilota w menu WISELINK Przycisk Funkcja

▲/ ▼/ ◄/ ► Przesuwa kursor i wybiera pozycję.

ENTER Wybiera obecnie wybraną pozycję.

Odtwarzanie pokazu slajdów lub pliku MP3.

Wstrzymywanie pokazu slajdów lub pliku MP3.

RETURN Powraca do poprzedniego menu.

INFO Uruchamia różne funkcje z menu Zdjęcia i Muzyka.

Zatrzymuje bieżący pokaz slajdów lub plik MP3.

Strona w górę lub w dół (pozycja listy plików)

EXIT Zatrzymuje bieżącą funkcję i powraca do poprzedniego menu wyższego poziomu.

➣ Nawigacja Wejdź Sair SUMSTORAGE DEVICESTORAGE DEVICESTORAGE DEVICESTORAGE DEVICE Nawigacja Wejdź Wróć SUM 861MB/994MBFree Photo Zdjęcie Muzyka UstawieniaTryb : Użytkownika  Korektor 

Auto głośność : Wył 

Internal Mute : Wył  Zeruj Nawigacja Wejdź Wróć

TV WejścieWybierz źródło : TV  Edytuj nazwę  Anynet+(HDMI-CEC) WISELINK Nawigacja Wejdź Wróć BN68-01410A-00Pol-0221.indd 31 2008-02-21 �� 2:03:25Polski - 

Korzystanie z listy PHOTO (JPEG)

To menu pokazuje pliki JPEG i foldery zapisane w urządzeniu

. Wykonaj kroki od 1 do 3 z sekcji „Korzystanie z menu

WISELINK”. (Patrz strona 31)

. Naciśnij przycisk ◄ lub ► aby przejść do pozycji „Zdjęcia”, a

następnie naciśnij przycisk ENTER . Informacje o zapisanym

pliku są wyświetlane jako folder lub plik.

. Naciśnij przyciski ▲, ▼, ◄ i ►, aby wybrać plik.

• Naciśnięcie przycisku ENTER na ikonie zdjęcia pokazuje

obecnie wybrane zdjęcie na pełnym ekranie.

• Naciśnięcie przycisku ENTER na ikonie folderu pokazuje

pliki JPEG znajdujące się w folderze.

Aby wyjść z trybu WISELINK, naciśnij przycisk W.LINK na pilocie.

Przy przejściu do zdjęcia, załadowanie pliku może potrwać

kilka sekund. W tym momencie ikont Ładowanie... zostanie wyświetlona na górze ekranu, po lewej stronie.

Pokazanie plików JPEG jako obrazów miniatur może

To menu pokazuje tylko pliki o rozszerzeniu jpg. Pliki innych formatów, takie jak bmp lub tiff, nie

Pliki są wyświetlane na stronie. Na każdej stronie jest wyświetlanych 15 miniatur zdjęć.

Miniatury są ponumerowane od lewej do prawej i z góry na dół, od 1 do 15.

Niektóre typy aparatów cyfrowych USB i urządzeń audio mogą nie być kompatybilne z tym

Najpierw wyświetlane są foldery, a następnie wszystkie pliki JPEG znajdujące się w folderze.

Foldery i pliki JPEG są sortowane w porządku alfabetycznym.

Jeśli zdjęcie jest wyświetlane na pełnym ekranie, można je powiększać i pomniejszać oraz

W przypadku wyświetlania na pełnym ekranie, przycisk ◄ lub ► umożliwi obejrzenie innego

zdjęcia w tym samym folderze.

Po wybraniu ikony zdjęcia, naciśnij przycisk , aby rozpocząć pokaz slajdów.

Zdjęcia bez informacji EXIF mogą nie być wyświetlane jako miniatury na liście PHOTO LIST, w

zależności od jakości obrazu i rozdzielczości.

Wyświetlanie pokazu slajdów

. Naciśnij przycisk INFO, aby wyświetlić opcję („Uruchom pokaz

slajdów ”, „Zaznacz wszystkie”).

. Naciśnij przycisk ▲ lub ▼, aby wybrać „Uruchom pokaz slajdów

”, a następnie naciśnij przycisk ENTER .

Podczas pokazu slajdów pliki są wyświetlane po kolei, od

aktualnie wyświetlanego pliku.

Pliki MP3 mogą być automatycznie odtwarzane podczas

pokazu slajdów, jeśli domyślna opcja Podkład muzyczny jest

ustawiona na On. Aby włączyć tę funkcję pliki MP3 i inne

pliki zdjęć muszą znajdować się w tym samym folderze w

urządzeniu pamięci masowej USB.

. Naciśnij przycisk INFO podczas pokazu slajdów, aby ustawić

następujące opcje („Prędkość pokazu slajdów”, „Podkład

muzyczny”, „Ustawienie podkładu muzycznego”, „Lista”).

Naciśnij przycisk ▲ lub ▼, aby wybrać opcję, a następnie

naciśnij przycisk ENTER .

• Po ustawieniu opcji naciśnij przycisk ENTER , aby wprowadzić zmianę.

➣ Nawigacja Wejdź Wróć SUM 861MB/994MBFreePhoto Zdjęcie Muzyka Ustawienia

Wybierz Nawigacja Wejdź

Wybierz Nawigacja Wejdź

895MB/993MB SUM Prędkość pokazu slajdów Normalny ►

Ustawienie podkładu muzycznego

: Ikona folderuIkona folderu

: Ikona zdjęciaIkona zdjęcia

: Przechodzi doPrzechodzi do

poprzedniego folderu

Korzystanie z menu podczas pokazu slajdów

Prędkość pokazu slajdów:

Kontroluje szybkość pokazu slajdów.

Naciśnij przycisk ▲ lub ▼ aby wybrać żądaną opcję („Szybka”,

„Normalny”, „Wolna”), a następnie naciśnij przycisk ENTER .

Określ, czy podczas pokazu slajdów ma być odtwarzany plik MP3.

Naciśnij przycisk ▲ lub ▼, aby wybrać żądaną opcję („Wł.”, „Wył.”),

a następnie naciśnij przycisk ENTER .

Ustawienie podkładu muzycznego:

W czasie trwania pokazu slajdów, pliki MP3 i foldery w tym samym

katalogu są wyświetlane.

Wybierz folder za pomocą przycisku ▲ lub ▼ i naciśnij przycisk

ENTER . Wybrany folder zostanie podświetlony. Naciśnij

ponownie przycisk RETURN, aby powrócić do ekranu pokazu

slajdów. Zostanie odtworzona wybrana muzyka tła.

Jeśli opcja Podkład muzyczny zostanie wyłączona nawet po

skongurowaniu opcji Ustawienie podkładu muzycznego,

muzyka tła nie będzie odtwarzana.

Informacje o zapisanym pliku są wyświetlane jako folder lub plik

Aby wyjść z trybu WISELINK, naciśnij przycisk W.LINK na pilocie.

W przypadku wybierania pliku zdjęcia, informacje o nim są

wyświetlane po lewej stronie ekranu telewizora, takie jak

rozdzielczość, data modykacji i kolejność pliku w bieżącym

katalogu (np. 10 z 15).

➣ SzybkaNormalnyWolnoPrędkość pokazu slajdówNormalnyPodkład muzyczny Wł ► Ustawienie podkładu muzycznegoLista INFO WyjdźPrędkość pokazu slajdówNormalny ► Podkład muzyczny WłUstawienie podkładu muzycznegoLista INFO Wyjdź Wył

Wł Upper Folder0-000-000-000-000-00◄◄ //Strona ►►Ustawienie podkładu muzycznegoWybierz podkład muzyczny. Nawigacja Wejdź Wróć Upper FolderForder1Photo 0001 Photo 0001 NWłeFile 4 File 5 File 6 File 7 File 8File 9 File 10 File 11 File 12 File 13

Wybierz Nawigacja Wejdź

Wybierz Nawigacja Wejdź

BN68-01410A-00Pol-0221.indd 33 2008-02-21 �� 2:03:39Polski - 

Korzystanie z menu opcji

. Wykonaj kroki od 1 do 3 z sekcji „Korzystanie z menu

WISELINK”. (Patrz strona 31)

. Naciśnij przycisk ◄ lub ► aby przejść do pozycji „Zdjęcia”, a

następnie naciśnij przycisk ENTER . Informacje o zapisanym

pliku są wyświetlane jako folder lub plik.

. Naciśnij przycisk ▲, ▼, ◄ i ► aby wybrać plik, a następnie

przycisk ENTER . Naciśnięcie przycisku na miniaturze zdjęcia

wyświetla zdjęcie na pełnym ekranie.

. Naciśnij przycisk INFO aby wyświetlić opcję („Uruchom pokaz

slajdów”, „Powiększenie”, „Obróć”, „Lista”)

• Naciśnij przycisk ▲ lub ▼ aby wybrać „Powiększenie”, a

następnie naciśnij przycisk ENTER .

• Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼,Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼,

a następnie naciśnij przycisk ENTER . (X1, X2, X4)

Aby przesunąć powiększone zdjęcie w górę/dół/lewo/prawo, należy nacisnąć przycisk INFO w celu

opuszczenia menu opcji, a następnie nacisnąć przycisk ▲, ▼, ◄ lub ►.

Funkcje „Uruchom pokaz slajdów” i „Obróć” są nieaktywne, jeśli wybrano opcję „Powiększenie”.

„X1” : Przywraca zdjęcie do rozmiaru oryginalnego.

„X2” : Dwukrotne powiększenie zdjęcia.

„X4” : Czterokrotne powiększenie zdjęcia.

: Przesuwa powiększone zdjęcie w górę/dół/prawo/lewo.

Naciśnij przycisk ▲ lub ▼ aby wybrać „Obróć”, a następnie

naciśnij przycisk ENTER .

Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼,

a następnie naciśnij przycisk ENTER .

(0°, 90°, 180°, 270°)

Obrócony plik nie jest zapisywany.

Funkcje „Uruchom pokaz slajdów” i „Powiększenie” są

nieaktywne, jeśli wybrano opcję „Obróć”.

” : Obraca zdjęcie do położenia oryginalnego

” : Obraca zdjęcie o 90 stopni

” : Obraca zdjęcie o 180 stopni

” : Obraca zdjęcie o 270 stopni

➣ Uruchom pokaz slajdówPowiększenie X ► Obróć 0

► Lista INFO WyjdźUruchom pokaz slajdówPowiększenie XObróć 0

► Lista INFO Wyjdź X 

0 Uruchom pokaz slajdówPowiększenie X  ► Obróć 0 Lista INFO Wyjdź BN68-01410A-00Pol-0221.indd 34 2008-02-21 �� 2:03:40Polski - 

Korzystanie z listy MP

To menu pokazuje pliki MP3 spośród plików zapisanych na

urządzeniu pamięci USB.

. Wykonaj kroki od 1 do 3 z sekcji „Korzystanie z menu W.LINK”.

. Naciśnij przycisk ◄ lub ►, aby przejść do pozycji „Muzyka”, a

następnie naciśnij przycisk ENTER Informacje o zapisanym

pliku są wyświetlane jako folder lub plik.

. Naciśnij przycisk ▲ lub ▼, aby przesunąć ikonę, a następnie

naciśnij przycisk ENTER .

Naciśnięcie przycisku ENTER na ikonie nuty natychmiast

odtwarza plik muzyczny.

Naciśnięcie przycisku ENTER . na ikonie folderu pokazuje

pliki muzyczne zawarte w tym folderze.

Aby wybrać plik no kolejnej stronie, naciśnij przycisk lublub

, aby przejść do kolejnej strony.

. Aby wybrać wszystkie pliki lub plik, naciśnij przycisk INFO w

celu wyświetlenia menu Muzyka. Naciśnij przycisk

ENTER aby wybrać „Odtwórz”, „Powtarzanie” lub „Zaznacz

Aby wyjść z trybu WISELINK, naciśnij przycisk W.LINK na pilocie.

Korzystanie z menu opcji

Wybierz, aby odtwarzać pliki MP3.

Naciśnij przycisk podczas odtwarzania pliku MP3, aby wstrzymać jego odtwarzanie.

aby wyjść z trybu odtwarzania.

W tym menu wyświetlane są wyłącznie pliki z rozszerzeniem MP3. Pliki w innych formatach nie są

wyświetlane, nawet jeśli zostały zapisane na tym samym urządzeniu USB.

Wybrany plik jest wyświetlany na górze, z czasem odtwarzania.

Aby dostosować głośność muzyki, naciśnij przycisk VOL +, VOL - na pilocie. Aby wyciszyć dźwięk,

naciśnij przycisk MUTE na pilocie.

Wybierz, aby odtwarzać bez przerwy pliki MP3 w bieżącym folderze.

Można wybrać opcję „Wł.” lub „Wył.”

Ikona informacji o funkcji Muzyka

: Gdy odtwarzana jest cała muzyka.

: Gdy odtwarzany jest plik muzyczny.

: Po naciśnięciu przycisku / na pilocie w trakcie odtwarzania muzyki.

: Po naciśnięciu przycisku na pilocie, gdy muzyka jest zatrzymana.

: Ikona folderuIkona folderu

: Ikona muzykiIkona muzyki

: Przechodzi doPrzechodzi do

poprzedniego folderu Nawigacja Wejdź Wróć SUM 861MB/994MBFreeMusicZdjęcie Muzyka Ustawienia 5MB Jun 1,2008 3/23 Upper Folder00:0:000:0:00:0:00:0:900:0:000:0:000:0:00:0:Folder 00-0000-0000-0000-0000-0000-0000-0000-0000-0000:0:00 Wybierz Nawigacja Wejdź

INFO Opcja Wróć OdtwórzPowtarzanie Wył ► Zaznacz wszystkie INFO Wyjdź Music

BN68-01410A-00Pol-0221.indd 35 2008-02-21 �� 2:04:00Polski - 

Korzystanie z menu Ustawienia

Menu Ustawienia wyświetla ustawienia użytkownika menu WISELINK.

. Wykonaj kroki od 1 do 3 z sekcji „Korzystanie z menu WISELINK”. (Patrz strona 31)

. Naciśnij przycisk ◄ lub ►, aby przejść do pozycji „Ustawienia”, a następnie naciśnij przycisk

. Naciśnij przycisk ▲ lub ▼, aby wybrać żądaną pozycję, a następnie naciśnij przycisk ENTER .

(„Prędkość pokazu slajdów”, „Podkład muzyczny”, „Ustawienie podkładu muzycznego”, „Powtarzanie”,

. Naciśnij przycisk ▲ lub ▼, aby wybrać opcję, a następnie naciśnij przycisk ENTER .

Aby wyjść z trybu WISELINK, naciśnij przycisk W.LINK na pilocie.

Prędkość pokazu slajdów:

Kontroluje szybkość pokazu slajdów. Można wybrać „Szybko”,

„Normalny” lub „Wolno”.

Określ, czy podczas pokazu slajdów ma być odtwarzany plik MP3.

Można wybrać Music „Wł” lub Music „Wył”.

Ustawienie podkładu muzycznego:

W czasie trwania pokazu slajdów, należy użyć opcji „Ustawienie

podkładu muzycznego„ do wybrania pliku muzycznego, który ma

być odtwarzany. Wybierz plik MP3 jako muzykę tła.

Wybierz tę opcję, aby wybrać wielokrotne odtwarzanie muzyki, gdy

wszystkie pliki MP3 w bieżącym folderze zostały już odtworzone.

Wybierz, aby określić czas oczekiwania przed wyświetleniem

wygaszacza ekranu. Wygaszacz ekranu zostanie wyświetlony, gdy

żaden przycisk nie zostanie naciśnięty przez 1, 5 lub 10 minut. Prędkość pokazu slajdów : Szybka Podkład muzyczny Wł  Ustawienie podkładu muzycznego Powtarzanie Wył. Wygaszacz ekranu  min. 

Nawigacja Wejdź WróćSzybkoNormalnyWolno Setup Prędkość pokazu slajdów Normalny Podkład muzyczny Wł  Ustawienie podkładu muzycznego Powtarzanie Wył. Wygaszacz ekranu  min. Wył Wł

Nawigacja Wejdź Wróć Setup Prędkość pokazu slajdów Normalny Podkład muzyczny Wł  Ustawienie podkładu muzycznego Powtarzanie Wył. Wygaszacz ekranu  min.  min. min.0 min.

Nawigacja Wejdź Wróć Setup Prędkość pokazu slajdów Normalny Podkład muzyczny Wł  Ustawienie podkładu muzycznego Powtarzanie : Wył. 

Wygaszacz ekranu :  min.  Wył Wł

Nawigacja Wejdź Wróć Setup Upper Folder0-000-000-000-000-00◄◄ //Strona ►►Ustawienie podkładu muzycznegoWybierz pliki na podkład muzyczny.

Wybierz Nawigacja Wejdź Wróć BN68-01410A-00Pol-0221.indd 36 2008-02-21 �� 2:04:10Polski - 

Podłączanie urządzeń Anynet+

System Anynet+ obsługuje wyłącznie urządzenia audio-wideo współpracujące z systemem Anynet+.

Sprawdź, czy na urządzeniu audio-wideo przeznaczonym do podłączenia do telewizora znajduje

Bezpośrednie podłączanie do telewizora

Za pomocą kabla HDMI połącz

gniazdo [HDMI 1], [HDMI 2]

lub [HDMI 3] znajdujące się

na telewizorze z gniazdem

HDMI OUT odpowiedniego

Podłączanie do kina domowego

Za pomocą kabla HDMI połącz

gniazdo [HDMI 1], [HDMI 2]

lub [HDMI 3] znajdujące się

na telewizorze z gniazdem

HDMI OUT odpowiedniego

 Za pomocą kabla HDMI

połącz gniazdo HDMI IN

znajdujące się na kinie

HDMI OUT odpowiedniego

Podłączaj tylko jeden odbiornik.

Urządzenie systemu Anynet+ można podłączyć za pomocą kabla HDMI 1.3. Niektóre kable HDMI

mogą nie obsługiwać funkcji Anynet+.

System Anynet+ działa wtedy, gdy urządzenie audio-wideo współpracujące z nim znajduje się w

trybie czuwania lub jest włączone.

System Anynet+ obsługuje łącznie do 8 urządzeń audio-wideo.

Anynet+ to system sieci AV, który pozwala użytkownikowi wykorzystać wygodny interfejs AV do

kontrolowania poprzez menu sieci Anynet+ wszystkich podłączonych urządzeń audio-wideo firmy

Samsung Electronics.

SER S E R TV Urządzenie 

SER S E R TV Urządzenie 

BN68-01410A-00Pol-0221.indd 37 2008-02-21 �� 2:04:11Polski - 

Konguracja systemu Anynet+

Następujące ustawienia są dostępne dla systemu Anynet+.

Korzystanie z funkcji Anynet+

. Naciśnij przycisk TOOLS. Następnie użyj przycisku ENTER ,

aby wybrać funkcję „Anynet+(HDMI-CEC)”.

Za pomocą przycisków ▲ lub ▼ wybierz opcję „Konfig.”,

następnie naciśnij przycisk ENTER .

. Naciśnij przycisk ENTER , aby wybrać opcję „Anynet+(HDMI-

CEC)”, a następnie naciśnij przycisk ENTER .

. Za pomocą przycisków ▲ lub ▼ zaznacz polecenie „Wył”, a

następnie naciśnij przycisk ENTER .

Funkcja „Anynet+ (HDMI-CEC)” zostanie włączona.

Po wybraniu polecenia „Wył”, funkcja „Anynet+ (HDMI-CEC)”

Po wyłączeniu funkcji „Anynet+ (HDMI-CEC)” wszystkie

polecenia związane z systemem Anynet+ przestają być aktywne.

Automatyczne wyłączanie urządzenia Anynet+ w momencie wyłączenia telewizora

Za pomocą przycisków ▲ lub ▼ zaznacz polecenie

, a następnie naciśnij przycisk

. Za pomocą przycisków ▲ lub ▼ zaznacz polecenie „Tak”, a

następnie naciśnij przycisk ENTER .

Funkcja automatycznego wyłączania urządzenia zostanie

W przypadku wybrania polecenia „Nie” funkcja

automatycznego wyłączania zostanie wyłączona.

Naciśnij przycisk EXIT, aby zamknąć menu.

Aby korzystanie z funkcji Anynet+ było możliwe, należy dla pilota od telewizora wybrać telewizor jako

obsługiwane urządzenie.

Po wybraniu dla polecenia „Automatyczne wyłączanie” wartości „Nie” urządzenia zewnętrzne

podłączone do telewizora będą wyłączane w momencie wyłączenia telewizora. Wyjątkiem jest

sytuacja, w której urządzenie jest w trakcie nagrywania. NarzędziaAnynet+ (HDMI-CEC)Tryb obrazu : StandardowyTryb dźwięku : UżytkownikaAutomatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii : Wył Dual l-ll : Mono Nawigacja Wejdź WyjdźOglądaj TV Wybierz urządzenie Nagrywanie Menu urządzenia Praca urządzenia Odbiornik :Wył Konfig. TV P9Nawigacja Wejdź Wróć Konfig.Anynet+ (HDMI-CEC) : WyłWył. Automatycznie : WyłSzuk.podł.urz. Wył

Wł Nawigacja Wejdź WróćKonfig.Anynet+ (HDMI-CEC) : Wł Wył. Automatycznie : Wył Szuk.podł.urz. Nie

Tak Nawigacja Wejdź Wróć BN68-01410A-00Pol-0221.indd 38 2008-02-21 �� 2:04:12Polski - 9

Wyszukiwanie i przełączanie pomiędzy urządzeniami Anynet+

. Naciśnij przycisk TOOLS. Następnie użyj przycisku ENTER .,

aby wybrać funkcję „Anynet+(HDMI-CEC)”.

. Naciśnij przycisk ▲ lub ▼, aby wybrać opcję „Wybierz

urządzenie”, a następnie naciśnij przycisk ENTER .

. Naciśnij przycisk ▲ lub ▼, aby wybrać konkretne urządzenie,

po czym naciśnij przycisk ENTER . System przełączy się na

. Jeżeli nie możesz znaleźć żądanego urządzenia, naciśnij

przycisk ▲ lub ▼, aby wybrać „Ustawienia”, a następnie

naciśnij przycisk ENTER .

. Naciśnij przycisk ▲ lub ▼, aby wybrać „Szuk.podł.urz.", a

następnie naciśnij przycisk ENTER .

Na ekranie zostanie wyświetlony komunikat “Konguracja

połączenia Anynet+”. Po zakończeniu wyszukiwania urządzeń

w polu menu Anynet+ zostanie wyświetlona lista urządzeń

połączonych z systemem.

Przełączanie na wybrane urządzenia może potrwać do 2

minut. Nie można przerwać procesu przełączania na urządzenie.

Czas potrzebny do wyszukania urządzeń zależy od ilości podłączonych urządzeń.

Po zakończeniu wyszukiwania wyświetlana jest liczba znalezionych urządzeń.

Po włączeniu telewizora za pomocą przycisku POWER następuje automatyczne wyszukiwanie

urządzeń. Jednakże urządzenia podłączone w trakcie pracy telewizora nie są wyświetlane na

liście urządzeń. Urządzenia mogą też nie być widoczne na liście z innych przyczyn. Wtedy w celu

wyszukania urządzeń należy skorzystać z menu „Szuk.podł.urz”.

W przypadku wybrania trybu pracy z urządzeniem zewnętrznym poprzez wciśnięcie przycisku

SOURCE nie można korzystać z funkcji Anynet+. Dlatego zwracaj uwagę, aby przełączać telewizor

do pracy z urządzeniem systemu Anynet+ za pomocą przycisku TOOLS.

➣ Konfig.Anynet+ (HDMI-CEC) : Wł  Wył. Automatycznie : Tak  Szuk.podł.urz. Nawigacja Wejdź WróćOglądaj TV Wybierz urządzenie Nagrywanie Menu urządzenia Praca urządzenia Odbiornik :Wył Konfig. TV P9Nawigacja Wejdź Wróć

BN68-01410A-00Pol-0221.indd 39 2008-02-21 �� 2:04:12Polski - 0

Elementy menu systemu Anynet+ mogą zmieniać się w zależności od rodzaju i statusu urządzeń

połączonych z telewizorem w systemie Anynet+.

Oglądaj TV Umożliwia przełączanie z systemu Anynet+ na tryb odbioru programu telewizyjnego.

Określa urządzenie, z którym połączony jest telewizor.

Rozpoczyna nagrywanie. (To menu działa tylko w przypadku urządzeń umożliwiających

Wyświetla na ekranie menu podłączonego urządzenia.

Przykład: Po podłączeniu nagrywarki DVD na ekranie wyświetlane jest menu nagrywarki DVD.

Wyświetla na ekranie menu sterujące odtwarzaniem przez podłączone urządzenie.

Przykład: Po podłączeniu nagrywarki DVD na ekranie wyświetlane jest menu sterujące

Dźwięk emitowany jest przez odbiornik.

Umożliwia kontrolę ustawień środowiska systemowego Anynet+.

Przyciski pilota telewizora funkcjonujące w trybie Anynet+

Typ urządzenia Status funkcji Funkcjonujące przyciski

Po przełączeniu na dane

urządzenie i wyświetleniu jego

Przyciski numeryczne

Kolorowe przyciski EXIT Po przełączeniu na dane

(Wyszukiwanie wstecz)

(Wyszukiwanie do przodu)

Po przełączeniu na dane

urządzenie, podczas oglądania

programu telewizyjnego

Urządzenie audio Po aktywacji odbiornika

Przycisk MUTE Funkcja Anynet+ jest dostępna tylko w przypadku pilota ustawionego na obsługę telewizora.

Przycisk działa tylko wtedy, gdy nagrywanie jest możliwe.

Nie można sterować urządzeniami systemu Anynet+ za pomocą przycisków znajdujących się na

W niektórych sytuacjach pilot telewizora może nie działać. W takiej sytuacji należy ponownie wybrać

urządzenie systemu Anynet+.

Funkcje trybu Anynet+ nie obsługują urządz eń innych producentów niż rma Samsung.

Kolorowe przyciski w trakcie funkcjonowania trybu Anynet+ mogą działać nieprawidłowo.

Operacje , mogą się różnić w zależności od urządzenia.

Dzięki nagrywarce istnieje możliwość nagrywania programów telewizyjnych.

Rozpocznie się nagrywanie. (Funkcja dostępna tylko w przypadku połączenia z urządzeniem systemu

Anynet+ umożliwiającym nagrywanie).

Bieżący program telewizyjny jest nagrywany w statusie Oglądanie telewizji. W przypadku oglądania

lmu wideo z innego urządzenia nagrywany jest właśnie ten lm.

Istnieje możliwość nagrania sygnału źródłowego poprzez naciśnięcie przycisku TOOLS, a następnie

wybranie funkcji Record.

Przed rozpoczęciem nagrywania sprawdź, czy antena jest prawidłowo podłączona do urządzenia do

nagrywania. Wskazówki dotyczące podłączania anteny do urządzenia do nagrywania można znaleźć

w instrukcji obsługi.

Odbiór dźwięku za pomocą odbiornika

Istnieje możliwość odbierania dźwięku poprzez odbiornik zamiast przez głośniki telewizora.

. Naciśnij przycisk TOOLS. Następnie użyj przycisku

ENTER , aby wybrać funkcję „Anynet+(HDMI-CEC)”.naciśnij

Za pomocą przycisków ▲ lub ▼ wybierz polecenie

„Odbiornik ”, a następnie naciśnij przycisk ENTER .

. Za pomocą przycisków ◄ lub ► wybierz polecenie „Wł”, a

następnie naciśnij przycisk ENTER .

Od tej chwili dźwięk będzie emitowany przez odbiornik.

. Naciśnij przycisk EXIT, aby zamknąć menu.

Po ustawieniu odbiornika na wartość Wł (Włączony) istnieje

możliwość odbioru dźwięku telewizyjnego poprzez 2-kanałowy odbiornik.

Jeśli odbiornik jest przeznaczony tylko do pracy z zestawem kina domowego (wyłącznie obsługa

pasma audio), może on nie zostać wyświetlony na liście urządzeń.

W przypadku odtwarzania nielegalnej kopii mogą wystąpić problemy z prawidłową emisją dźwięku z

Jeśli opcja „Odbiornik” została włączona (ustawienie „Wł”) i wystąpi przerwa w zasilaniu telewizora

(w wyniku odłączenia kabla zasilającego lub braku prądu), przy ponownym włączeniu telewizora

można uaktywnić (ustawienie „Wył”) funkcję „Głośnik TV” (patrz str. 22).

➣ Oglądaj TV Wybierz urządzenie Nagrywanie Menu urządzenia Praca urządzenia Odbiornik :Wył Konfig. TV P9Nawigacja Wejdź Wróć

BN68-01410A-00Pol-0221.indd 41 2008-02-21 �� 2:04:13Polski - 

Czynności kontrolne. które warto wykonać przed oddaniem urządzenia do serwisu

System Anynet+ nie działa.

■ Sprawdź, czy urządzenie obsługuje system Anynet+. System

Anynet+ obsługuje wyłącznie urządzenia współpracujące z

■ Podłącz tylko jeden odbiornik.

■ Sprawdź, czy przewód zasilający urządzenia systemu Anynet+ jest

prawidłowo podłączony.

■ Sprawdź podłączenie przewodów wideo/audio/HDMI 1.3 urządzeń

■ Sprawdź, czy funkcja Anynet+ (HDMI-CEC) w menu konfiguracji

systemu Anynet+ jest włączona.

■ Sprawdź, czy pilot funkcjonuje w trybie TV.

■ Sprawdź, czy jest to pilot z funkcją obsługi systemu Anynet+.

■ W niektórych warunkach system Anynet+ może przestać

działać(np. podczas wyszukiwania kanałów, korzystania z funkcji

■ Po podłączeniu lub odłączeniu kabla HDMI 1.3 należy

przeprowadzić ponowne wyszukiwanie urządzeń lub ponownie

uruchomić telewizor.

■ Sprawdź, czy funkcja Anynet+ w urządzeniu należącym do systemu

Anynet+ jest włączona.

Chcę uruchomić funkcję

■ Sprawdź, czy urządzenie systemu Anynet+ jest prawidłowo

podłączone do telewizora i czy funkcja Anynet+ (HDMI-CEC)

jest ustawiona na tryb On (Włączony) w menu Anynet+ Setup

(Ustawienia Anynet+).

■ Naciśnij przycisk TV znajdujący się na pilocie, aby przełączyć

na tryb pracy z telewizorem. Należy wówczas nacisnąć przycisk

TOOLS, aby wyświetlić menu Anynet+, a następnie wybrać żądane

Chcę zamknąć funkcję

■ Zaznacz polecenie Oglądaj TV w menu Anynet+.

■ Naciśnij przycisk SOURCE na pilocie telewizora i wybierz

urządzenie inne niż urządzenia systemu Anynet+.

■ Naciśnij przycisk P / , CH LIST, PRE-CH, itp., aby włączyć tryb

telewizora. (Należy pamiętać o tym, że przycisk zmiany kanału

funkcjonuje tylko w przypadku, gdy żadne urządzenie systemu

Anynet+ z wbudowanym tunerem nie jest podłączone).

Trwa łączenie się z urządzeniem

■ Nie można używać pilota w trakcie konfigurowania systemu

Anynet+ lub przełączania go na tryb oglądania.

■ Skorzystaj z pilota dopiero po zakończeniu konfiguracji systemu

Anynet+ lub przełączania na tryb oglądania.

Anynet+ nie odtwarza.

Nie można korzystać z funkcji odtwarzania w czasie konfiguracji Plug & Play.

Podłączone urządzenie nie

zostało wyświetlone.

■ Sprawdź, czy urządzenie współpracuje z systemem Anynet+.

■ Sprawdź, czy przewód HDMI 1.3 został prawidłowo podłączony.

■ Sprawdź, czy funkcja Anynet+ (HDMI-CEC) w menu konfiguracji

systemu Anynet+ jest włączona.

■ Spróbuj ponownie wyszukać urządzenia systemu Anynet+.

■ Funkcja Auto Wall-Mount (Automatyczna regulacja kąta nachylenia

w mocowaniu ściennym)

■ Jeśli system przestał działać w wyniku zaistnienia nietypowej

sytuacji, takiej jak odłączenie kabla HDMI 1.3 lub kabla

zasilającego, bądź z powodu przerwy w dostawie prądu, należy

powtórzyć wyszukiwanie urządzenia.

programu telewizyjnego.

Sprawdź, czy gniazdo anteny na urządzeniu nagrywającym jest

prawidłowo podłączone.

BN68-01410A-00Pol-0221.indd 42 2008-02-21 �� 2:04:13Polski - 

Większość stacji telewizyjnych nadaje informacje tekstowe w formie telegazety. Informacje

na temat korzystania z telegazety znajdują się na stronie ze spisem treści. Wyboru opcji

pozwalających na dostosowanie funkcji telegazety do wymagań użytkownika dokonuje się za

pomocą przycisków pilota.

Warunkiem prawidłowego wyświetlania telegazety jest stabilny odbiór kanału. W przeciwnym wypadku

pewne informacje mogą się nie wyświetlać lub może brakować niektórych stron.

Zamknięcie ekranu telegazety.

Umożliwia wyświetlenie strony ze spisem treści podczas

przeglądania telegazety.

Umożliwia zapisanie stron telegazety.

Powoduje dwukrotne powiększenie rozmiaru liter w górnej

połowie ekranu. Aby powiększyć litery w dolnej połowie ekranu,

przycisk należy nacisnąć ponownie. Kolejne naciśnięcie

przycisku powoduje wyświetlenie normalnego ekranu.

Służy do wyświetlania ukrytego tekstu (np. odpowiedzi na

pytania quizu). Ponowne naciśnięcie przycisku powoduje

wyświetlenie normalnego ekranu.

6 / (wyświetlanie telegazety / wyświetlanie telegazety i

obrazu telewizyjnego)

Przycisk ten służy do włączania trybu telegazety po wybraniu

kanału, który udostępnia taką usługę. Dwukrotne naciśnięcie

tego przycisku umożliwia wyświetlenie telegazety na obrazie

Umożliwia wybór trybu telegazety (LIST/FLOF). Naciśnięcie

przycisku w trybie LIST powoduje przejście w tryb zapisywania

na liście. W tym trybie można zapisać stronę telegazety na liście

za pomocą przycisku zapisywania 8(zapisz).

Wyświetla podstronę, jeśli dostępna.

Wyświetla następną stronę telegazety.

Wyświetla poprzednią stronę telegazety.

! 9 (zatrzymanie strony telegazety)

Służy do zatrzymania przeglądania stron na określonej stronie

w przypadku, gdy jest ona powiązana z kolejnymi stronami, które wyświetlają się automatycznie.

Ponowne naciśnięcie tego przycisku powoduje włączenie przeglądania kolejnych stron.

Umożliwia wyświetlenie programu podczas wyszukiwania strony.

# Kolorowe przyciski (czerwony/zielony/żółty/niebieski)

Jeśli stacja nadawcza używa systemu FASTEXT, poszczególne

tematy z telegazety są przypisane określonym kolorom;

można je wybierać, naciskając przyciski w odpowiednim

kolorze. Naciśnięcie jednego z nich powoduje wyświetlenie

odpowiadających mu informacji. Zostanie wyświetlona strona

z dodatkowymi informacjami, które można wybrać w ten sam

sposób. Aby wyświetlić poprzednią lub następną stronę, należy

nacisnąć przycisk w odpowiednim kolorze.

Strony telegazety można zmieniać, naciskając przyciski

numeryczne na pilocie.

Strony telegazety są uporządkowane według sześciu kategorii:

A B C D E F Numer wybranej strony.

Identykator kanału nadającego telegazetę.

Numer bieżącej strony lub stan wyszukiwania.

Informacje o stanie.

Informacje funkcji FASTEXT Informacje w telegazecie umieszczone są zazwyczaj na kilku wyświetlanych kolejno po sobie

stronach, które można otworzyć w jeden z następujących sposobów:

wprowadzając numer strony,

wybierając tytuł z listy,

wybierając nagłówek w odpowiednim kolorze (system FASTEXT).

Naciśnij przycisk TV, aby wyłączyć telegazetę.

. Naciśnij przycisk ▲, ▼, ◄ lub ► na pilocie.

Wyświetli się ekran Montaż ścienny.

Jeśli w trakcie oglądania telewizji po naciśnięciu przycisku

strzałki ekran ten się nie pojawi, wyświetl go za pomocą

• Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków ▲ lub ▼ zaznacz opcję

„Ustawienia”, a następnie naciśnij przycisk ENTER .

• Wybierz funkcję „Montaż ścienny” używając przycisku

▲ lub ▼, po czym naciśnij przycisk ENTER .

Zapamiętywanie pozycji

. Dopasuj pozycję za pomocą przycisków ▲,▼,◄,►.

Naciśnięcie przycisku strzałki w przypadku braku menu

ekranowego, spowoduje wyświetlenie ekranu regulacji.

Naciśnij przycisk INFO. Naciśnij przycisk ◄ lub ►, aby

zaznaczyć „Tak”, a następnie naciśnij przycisk ENTER .

Rozpocznie się ustawianie pozycji domyślnej.

. Naciśnij niebieski przycisk.

Za pomocą przycisków ▲ oraz ▼ wybierz tryb zapisu z pozycji

1, 2 lub 3 w celu zapamiętania obecnej pozycji.

Jeśli nie chcesz zapisać aktualnej pozycji, naciśnij przycisk

Podczas wybierania trybu zapisu nie można używać

kolorowych przycisków.

. Naciśnij przycisk ENTER

aby zapisać ustawienia.

Jeśli wybrano Posição1, wyświetli się komunikat „Bieżące

ustawienie zapisane jako Położenie1.”.

. Naciśnij przycisk ENTER .

Zapamiętana pozycja pojawi się po lewej stronie menu

Montaż ścienny (zestaw sprzedawany osobno)

Mechanizm automatycznej regulacji kąta nachylenia w mocowaniu naściennym ułatwia regulację

TV UstawieniaPlug & Play Język : Polski Czas Efekt świetlny : Oglądanie wł. Montaż ścienny

Wył Rozrywka : Wył Oszcz. energii : Wył PIP  Nawigacja Wejdź WróćMontaż ściennyPołożenie Zmiana Zapisz Środkowv INFO Położenie   ZapiszWybierz i zapisz ustawienie.Położenie Położenie  Położenie  Zmiana Wejdź Wróć Panel tylny telewizora

Funkcja Auto Wall-Mount

serwisowy (nie znajduje się w zestawie)

BN68-01410A-00Pol-0221.indd 45 2008-02-21 �� 2:04:14Polski - 

Przechodzenie do zapamiętanej pozycji

. Wykonaj krok 1 w części „Otwieranie menu”.

. Naciśnięcie kolorowego przycisku (Vermelho, Verde, Amarelo)

spowoduje przesunięcie zestawu do montażu naściennego do

zapamiętanej pozycji.

Można przesunąć zestaw do montażu naściennego do

jednej z 3 wcześniej ustawionych pozycji, naciskając

przycisk Vermelho (Położenie 1), Verde (Położenie 2) lub

Amarelo (Położenie 3).

W przypadku zmiany położenia po wcześniejszym

przesunięciu zestawu do ustawionej pozycji, schemat położenia przestanie być wyświetlany.

Zalecenia dotyczące montażu można znaleźć w instrukcji instalacji, dostarczanej wraz z zestawem

do montażu naściennego.

Przed rozpoczęciem montażu lub przemieszczenia zestawu do montażu naściennego należy

zasięgnąć porady wyspecjalizowanej rmy.

Podczas instalacji zestawu do montażu naściennego należy przestrzegać instrukcji instalacji.W

przypadku montażu na innych materiałach i elementach należy skontaktować się z najbliższym

Funkcja automatycznej regulacji kąta nachylenia w mocowaniu ściennym nie będzie działać, jeśli

włączone zostały funkcje Anynet+ oraz WISELINK.

37-, 40- oraz 46-calowe modele nie są kompatybilne z wcześniejszymi, zasilanymi elektrycznie

modelami ze wspornikami ściennymi (WMN5090A*).

Korzystanie z zabezpieczenia przeciwkradzieżowego Kensington (w zależności od modelu)

Zabezpieczenie Kensington to mechanizm służący do zycznego zablokowania urządzenia

używanego w miejscach publicznych. Wygląd i metoda zamykania mogą się różnić od

przedstawionych na rysunku w zależności od producenta. Prawidłowy sposób użycia został

opisany w instrukcji obsługi blokady Kensington. Urządzenie służące do blokowania należy

. Włóż mechanizm blokujący do gniazda systemu

Kensington w telewizorze LCD (Rysunek 1) i obróć

go w kierunku zamykania (Rysunek 2).

. Podłącz linkę zabezpieczającą Kensington.

. Przymocuj linkę zabezpieczającą Kensington

do biurka lub innego ciężkiego, nieruchomego

Umiejscowienie zabezpieczenia Kensington może

być różne, w zależności od modelu.

> Montaż ściennyPołożenie  INFO Położenie   Zmiana Zapisz Środkowv BN68-01410A-00Pol-0221.indd 46 2008-02-21 �� 2:04:15Polski - 

Brak dźwięku lub obrazu. Sprawdź, czy przewód sieciowy jest włożony do ściennego gniazda sieci

Sprawdź, czy naciśnięto przycisk na panelu telewizora.

Sprawdź, czy kontrast i jasność ekranu są dobrze ustawione.

Wyświetlany jest obraz, ale nie

Sprawdź, czy nie został naciśnięty przycisk MUTE

Sprawdź, czy „Głośnik TV” jest włączony

Ekran jest czarny, a wskaźnik

zasilania świeci światłem

Sprawdź połączenia komputera: kabel zasilania i kabel sygnału wideo.

Telewizor używa wewnętrznego systemu zarządzania energią.

Porusz mysz komputera lub naciśnij dowolny klawisz na klawiaturze.

Brak obrazu lub obraz czarno-

Sprawdź ustawienia kolorów.

Sprawdź, czy został ustawiony prawidłowy system nadawania.

Zakłócenia dźwięku i obrazu. Spróbuj ustalić, które urządzenie elektryczne zakłóca pracę telewizora, i

odsuń je na większą odległość.

Przyłącz telewizor do innego gniazda sieci elektrycznej.

Obraz nieostry lub „zaśnieżony”,

dźwięk zniekształcony.

Sprawdź, czy antena jest dobrze podłączona i czy jest ustawiona.

Są to zakłócenia typowe w przypadku używania pokojowej anteny RTV.

Nieprawidłowe działanie pilota. Wymień baterie w pilocie.

Wyczyść górny brzeg pilota (okienko nadawania).

Sprawdź ustawienie biegunów baterii.

Wyświetlany jest komunikat

„Sprawdź kabel sygnałowy”.

Upewnij się, że kabel sygnałowy jest prawidłowo podłączony do komputera

lub do źródła obrazu.

Sprawdź, czy komputer lub źródło obrazu są włączone.

W trybie PC wyświetlany jest

komunikat „wyświetlany jest

Sprawdź maksymalną rozdzielczość i częstotliwość karty gracznej.

Porównaj te wartości z danymi przedstawionymi w części Tryby

obraz wyświetlany w rogu

ekranu jest nieprawidłowy.

Jeśli zaznaczona jest opcja „Bez overscanu” dla urządzeń zewnętrznych,

obraz wyświetlony w rogu ekranu może być nieprawidłowy. Jest to

spowodowane przez urządzenia zewnętrzne, a nie telewizor.

Pojawia się komunikat

„Przywrócenie wszystkich

ustawień do wartości

Pojawia się po naciśnięciu i przytrzymaniu przez dłuższą chwilę przycisku

EXIT. Ustawienia urządzenia przywrócone zostaną do wartości domyślnych.

Panel TFT LCD wykorzystuje ekran składający się z subpikseli (6 220 800), których wytworzenie wymaga bardzo

skomplikowanej technologii. Mimo tego na ekranie może występować kilka jasnych lub ciemnych pikseli. Nie

mają one negatywnego wpływu na działanie urządzenia.

Rozwiązywanie problemów: Przed skontaktowaniem się z serwisem

BN68-01410A-00Pol-0221.indd 47 2008-02-21 �� 2:04:15Polski - 

Parametry techniczne

LEA0 LEA0 LE0A0

Rozmiar ekranu (przekątna)

32 cali 37 cali 40 cali

Rozdzielczość ekranu komputera

Wymiary (szer. x gł. x wys.)

Uwagi dotyczące warunków pracy

Temperatura w miejscu pracy

Wilgotność w miejscu pracy

Temperatura w miejscu przechowywania

Wilgotność w miejscu przechowywania

od 10°C do 40°C (od 50°F do 104°F)

od 10% do 80%, bez kondensacji

od -20°C do 45°C (od -4°F do 113°F)

od 5% do 95%, bez kondensacji

Rozmiar ekranu (przekątna)

Rozdzielczość ekranu komputera

Wymiary (szer. x gł. x wys.)

Uwagi dotyczące warunków pracy

Temperatura w miejscu pracy

Wilgotność w miejscu pracy

Temperatura w miejscu przechowywania

Wilgotność w miejscu przechowywania

od 10°C do 40°C (od 50°F do 104°F)

od 10% do 80%, bez kondensacji

od -20°C do 45°C (od -4°F do 113°F)

od 5% do 95%, bez kondensacji

Rozmiar ekranu (przekątna)

32 cali 37 cali 40 cali

Rozdzielczość ekranu komputera

Wymiary (szer. x gł. x wys.)

Uwagi dotyczące warunków pracy

Temperatura w miejscu pracy

Wilgotność w miejscu pracy

Temperatura w miejscu przechowywania

Wilgotność w miejscu przechowywania

od 10°C do 40°C (od 50°F do 104°F)

od 10% do 80%, bez kondensacji

od -20°C do 45°C (od -4°F do 113°F)

od 5% do 95%, bez kondensacji

Rozmiar ekranu (przekątna)

Rozdzielczość ekranu komputera

Wymiary (szer. x gł. x wys.)

Uwagi dotyczące warunków pracy

Temperatura w miejscu pracy

Wilgotność w miejscu pracy

Temperatura w miejscu przechowywania

Wilgotność w miejscu przechowywania

od 10°C do 40°C (od 50°F do 104°F)

od 10% do 80%, bez kondensacji

od -20°C do 45°C (od -4°F do 113°F)

od 5% do 95%, bez kondensacji

Rozmiar ekranu (przekątna)

32 cali 37 cali 40 cali

Rozdzielczość ekranu komputera

Wymiary (szer. x gł. x wys.)

Uwagi dotyczące warunków pracy

Temperatura w miejscu pracy

Wilgotność w miejscu pracy

Temperatura w miejscu przechowywania

Wilgotność w miejscu przechowywania

od 10°C do 40°C (od 50°F do 104°F)

od 10% do 80%, bez kondensacji

od -20°C do 45°C (od -4°F do 113°F)

od 5% do 95%, bez kondensacji

Rozmiar ekranu (przekątna)

Rozdzielczość ekranu komputera

Wymiary (szer. x gł. x wys.)

Uwagi dotyczące warunków pracy

Temperatura w miejscu pracy

Wilgotność w miejscu pracy

Temperatura w miejscu przechowywania

Wilgotność w miejscu przechowywania

od 10°C do 40°C (od 50°F do 104°F)

od 10% do 80%, bez kondensacji

od -20°C do 45°C (od -4°F do 113°F)

od 5% do 95%, bez kondensacji

BN68-01410A-00Pol-0221.indd 50 2008-02-21 �� 2:04:15Polski - 

Konstrukcja oraz dane techniczne mogą ulec zmianie bez powiadomienia.

Niniejsze urządzenie jest urządzeniem cyfrowym klasy B.

Informacje na temat zasilania i zużycia energii można znaleźć na tabliczce znamionowej urządzenia.

Rozmiar ekranu (przekątna)

32 cali 37 cali 40 cali

Rozdzielczość ekranu komputera

Wymiary (szer. x gł. x wys.)

Uwagi dotyczące warunków pracy

Temperatura w miejscu pracy

Wilgotność w miejscu pracy

Temperatura w miejscu przechowywania

Wilgotność w miejscu przechowywania

od 10°C do 40°C (od 50°F do 104°F)

od 10% do 80%, bez kondensacji

od -20°C do 45°C (od -4°F do 113°F)

od 5% do 95%, bez kondensacji

Rozmiar ekranu (przekątna)

Rozdzielczość ekranu komputera

Wymiary (szer. x gł. x wys.)

Uwagi dotyczące warunków pracy

Temperatura w miejscu pracy

Wilgotność w miejscu pracy

Temperatura w miejscu przechowywania

Wilgotność w miejscu przechowywania

od 10°C do 40°C (od 50°F do 104°F)

od 10% do 80%, bez kondensacji

od -20°C do 45°C (od -4°F do 113°F)

od 5% do 95%, bez kondensacji

„Standardní” nebo „Film”.

„Rok”, „Hod.” nebo „minuty”

Nastavení položky „Měsíc”, „Datum”,

„Rok”, „Hod.” nebo „minuty”

nastavte hodnotu „Aktivováno”)

„Ext.1” a „Ext.2”. Položky „AV”, „S-Video”, „Komponent”,

jako miniatury v seznamu PHOTO LIST.

Režimy zobrazenia 28

Zobrazenie teletextu.

prikazale kot mapa ali datoteka.

prikazale kot mapa ali datoteka.

prikazale kot mapa ali datoteka.

leadni kereskedelmi forgalomból származó egyéb hulladékkal együtt.

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny)

Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że produktu po

upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych.

Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego

usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz odpowiedzialny recykling

w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki. W celu uzyskania

informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy w

gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali

zakupu produktu, lub z organem władz lokalnych. Użytkownicy w firmach powinni skontaktować się ze

swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu nie należy usuwać razem z innymi odpadami
