INSTRUKCJA OBSŁUGI LE46B550A5WXXN SAMSUNG

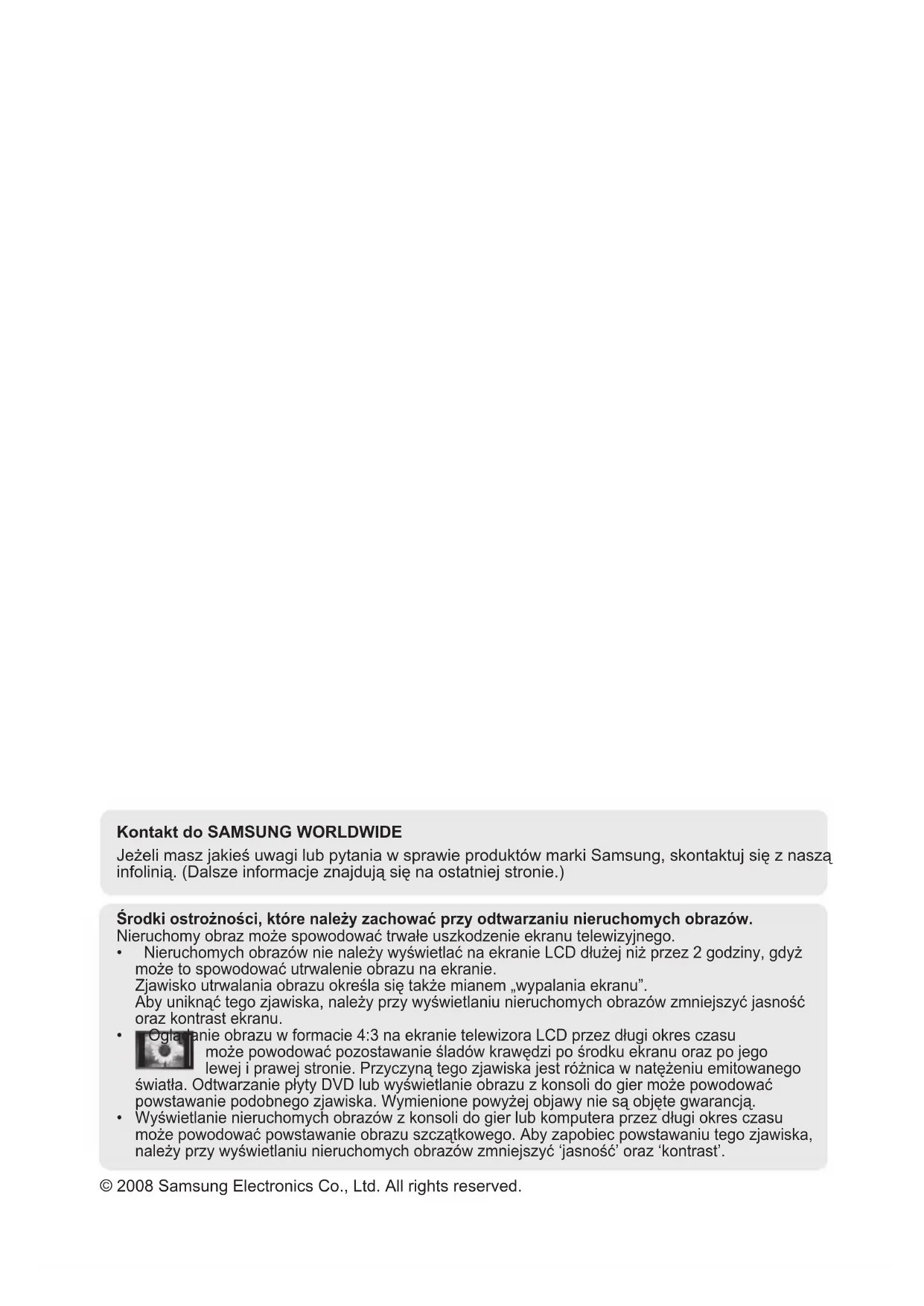

Jeżeli masz jakieś uwagi lub pytania w sprawie produktów marki Samsung, skontaktuj się z naszą infolinią. (Dalsze informacje znajdują się na ostatniej stronie.)

Środki ostrożności, które należy zachować przy odtwarzaniu nieruchomoch obrazów.

Nieruchomy obraz może spowodować trwałe uszkodzenie ekranu telewizyjnego.

• Nieruchomych obrazów nie należy wyświetlać na ekranie LCD dłużej niż przez 2 godziny, gdyż może to spowodować utrwalenie obrazu na ekranie.
  Zjawisko utrwalania obrazu określa się także mianem „wypalania ekranu”.
  Aby uniknąć tego zjawiska, należy przy wyświetlaniu nieruchomoch obrazów zmniejszyć jasność oraz kontrast ekranu.

- Ogiątanie obrazu w formacie 4:3 na ekranie telewizora LCD przez długi okres czasu może powodować pozostawanie śladów krawędzi po środku ekranu oraz po jego lewej i prawej stronie. Przyczyną tego zjawiska jest różnica w natężeniu emitowanego światła. Odtwarzanie płyty DVD lub wyświetlanie obrazu z konsoli do gier może powodować powstawanie podobnego zjawiska. Wymienione powyżej objawy nie są objęte gwarancją.

- Wyświetlanie nieruchomoch obrazów z konsoli do gier lub komputera przez długi okres czasu może powodować powstawanie obrazu szczątkowego. Aby zapobiec powstawaniu tego zjawiska, należy przy wyświetlaniu nieruchomoch obrazów zmniejszyć 'jasność' oraz 'kontrast'.

Spis treści

PODŁACZANIE PRZEWODÓW | PRZYGOTOWYWANIE TELEWIZORA DO PRACY

◆ Lista części ...... 2
◆ Instalowanie podstawy ...... 2
◆ Instalowanie wspornika do montażu naściennego 2
◆ Opis panelu sterowania 3
◆ Opis panelu złączy 4
◆ Opis pilota 6
◆ Wkładanie baterii do pilota ...... 7
◆ Włączanie i wyłączenie ...... 7
◆ Przestawianie telewizora w tryb gotowości ..... 7

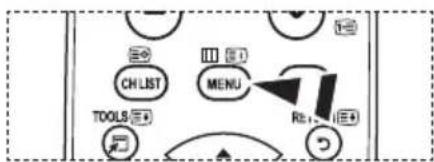

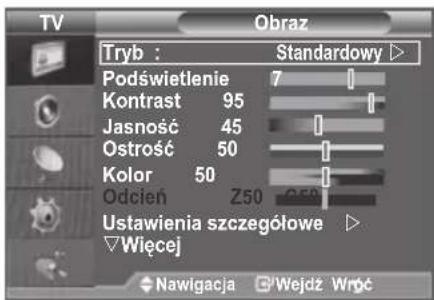

◆ Przegładanie menu 8

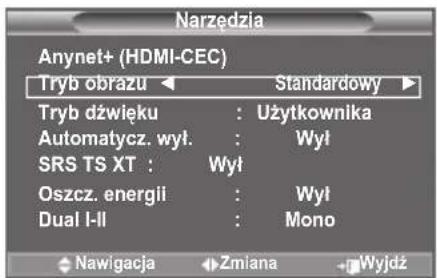

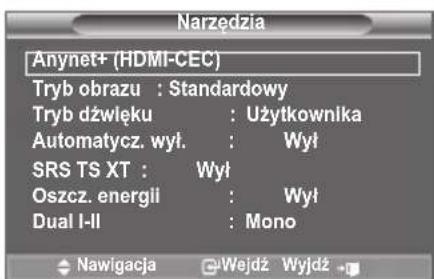

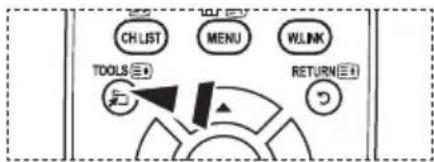

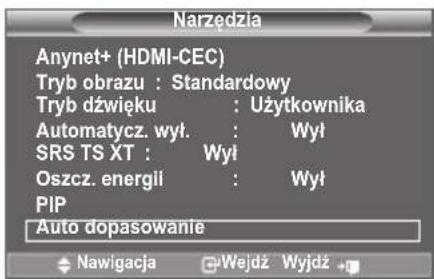

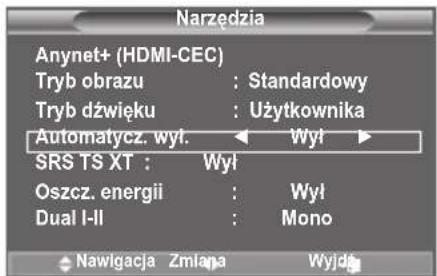

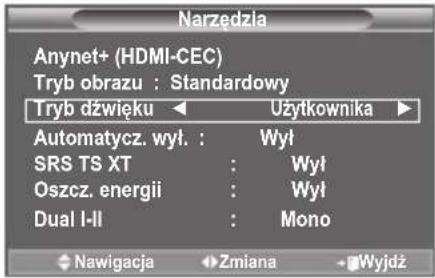

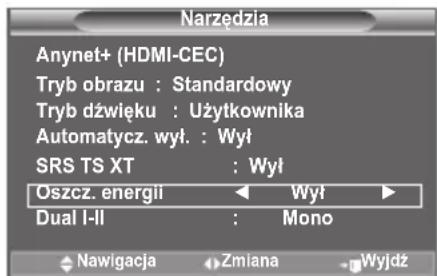

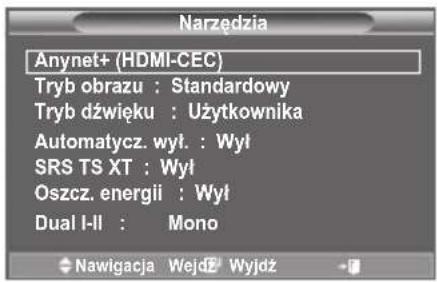

◆ Korzystanie z przycisku TOOLS ...... 8
◆ Przegładanie menu 9

PROGRAMOWANIE KANAŁÓW

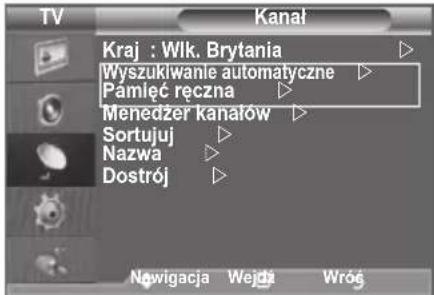

◆ Automatyczne programowanie kanałów ..... 10

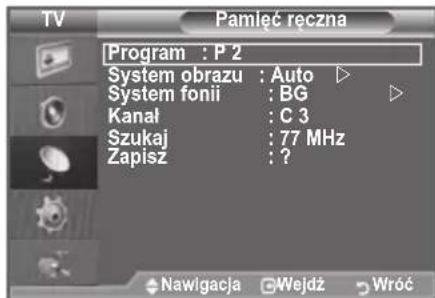

◆ Ręczne programowanie kanałów ......11

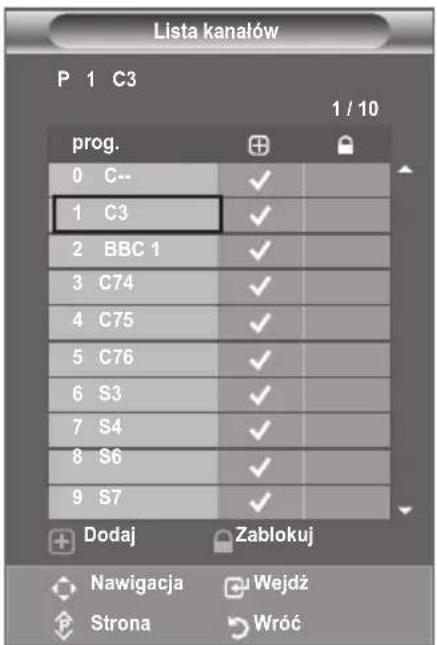

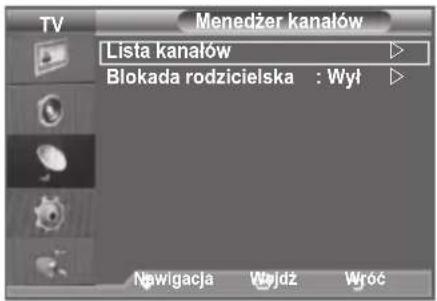

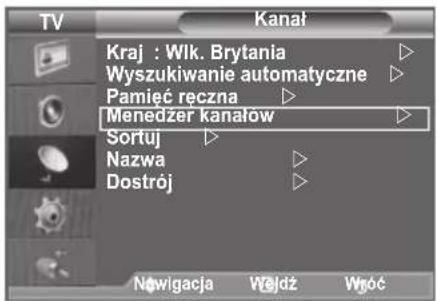

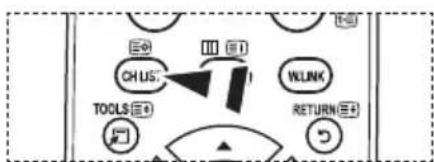

◆ Dodawanie i blokowanie kanałów ...... 12

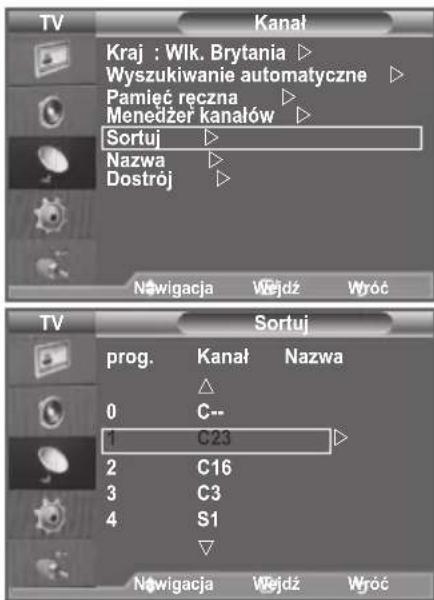

◆ Porządkowanie kolejności zaprogramowanych kanałów 13

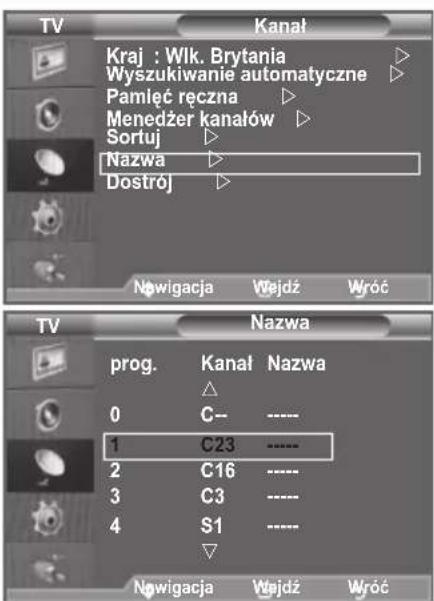

◆ Nadawanie nazw kanałom 13

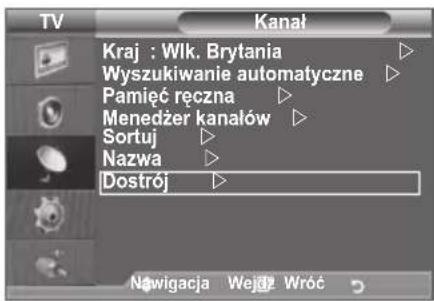

◆ Dostrajanie odbioru kanałów ...... 14

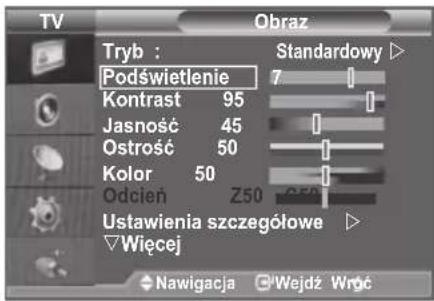

USTAWIANIE OBRAZU

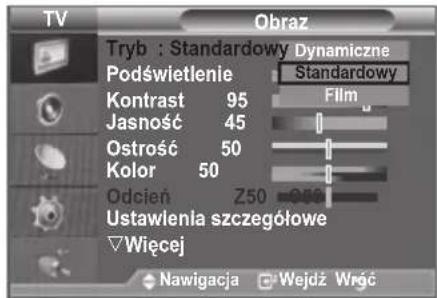

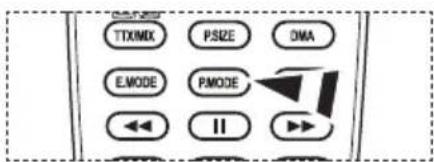

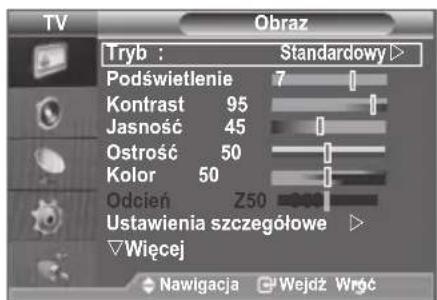

◆ Zmiana trybu wyświetlania obrazu ..... 15
◆ Dostosowanie obrazu niestandardowego ..... 16

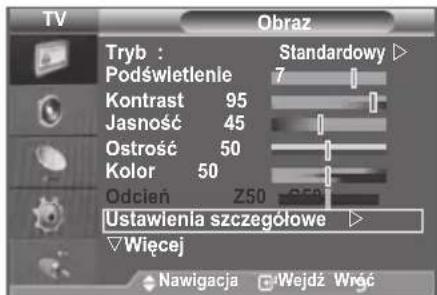

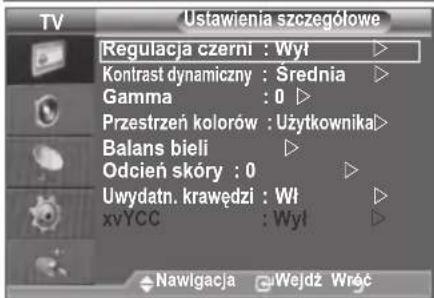

◆ Konfigurowanie szczegółowych ustawień obrazu 16

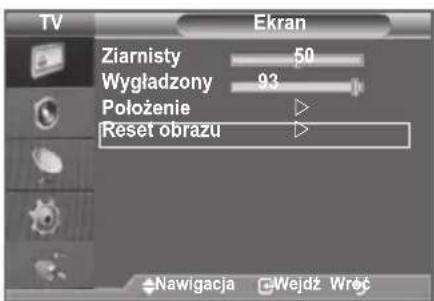

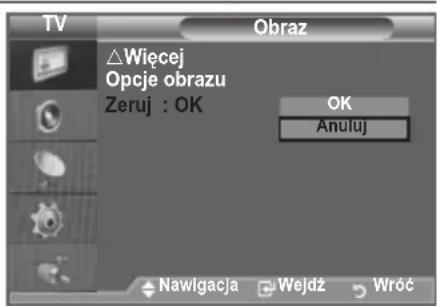

◆ Przywracanie domyślnych ustawień obrazu .... 17

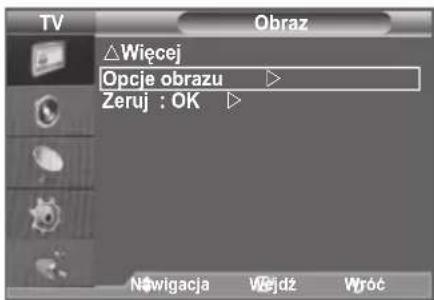

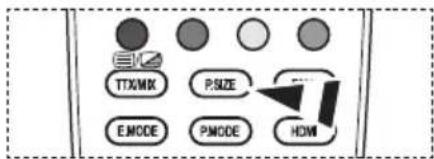

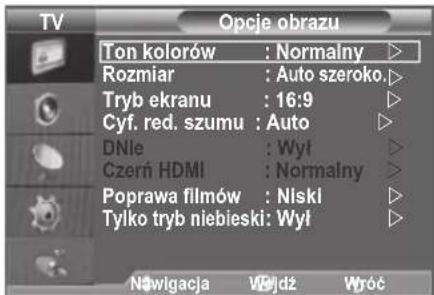

◆ Konfiguracja opcji obrazu 18

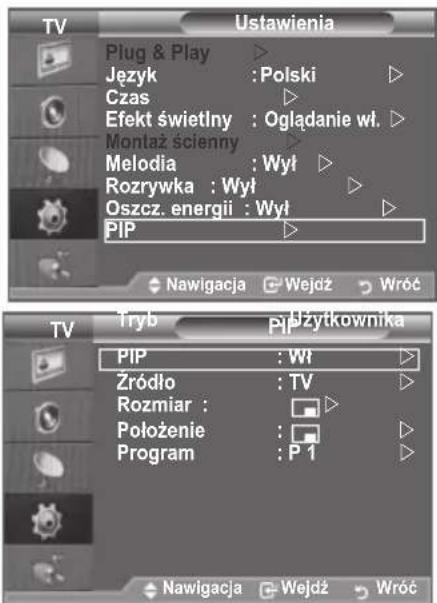

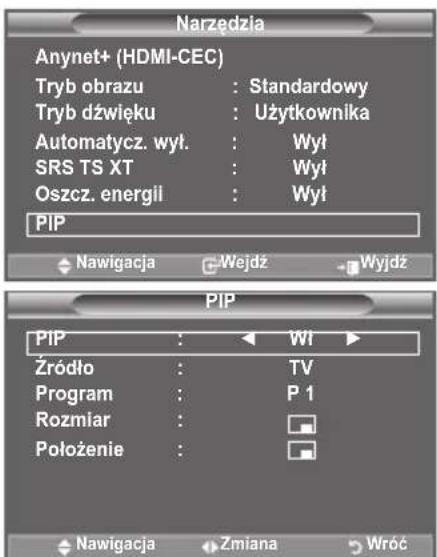

◆ Wyświetlanie obrazu w obrazie (PIP) ...... 20

USTAWIANIE DźWIĘKU

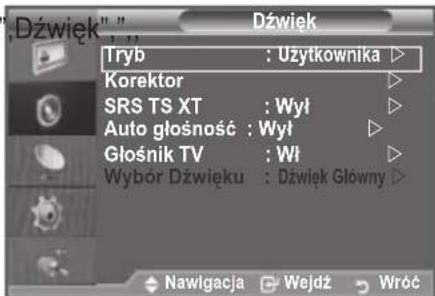

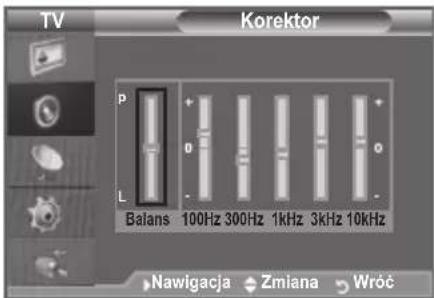

◆ Funkcje dźwięku 21

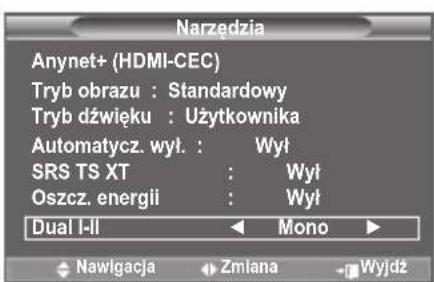

◆ Wybieranie trybu dźwięku 22
Podłączanie słuchawek (zestaw sprzedawany osobno) 22

USTAWIANIE ZEGARA

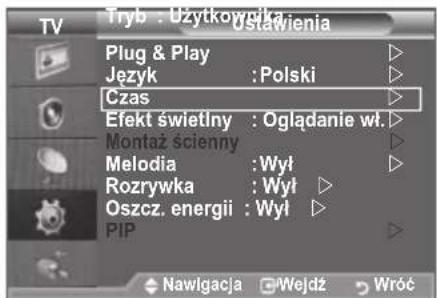

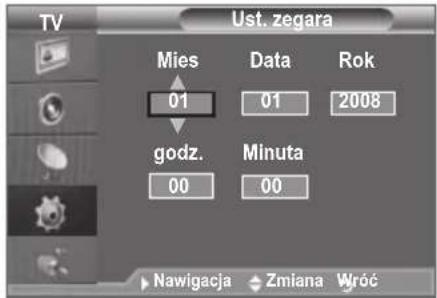

◆ Ustawianie i wyświetlanie zegara ...... 23

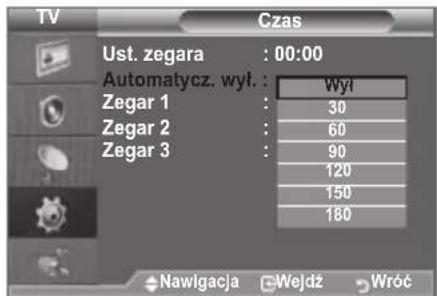

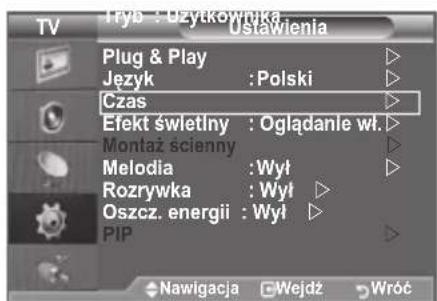

◆ Nastawianie automatycznego wyłączania ..... 23

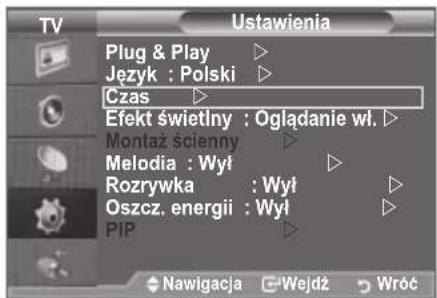

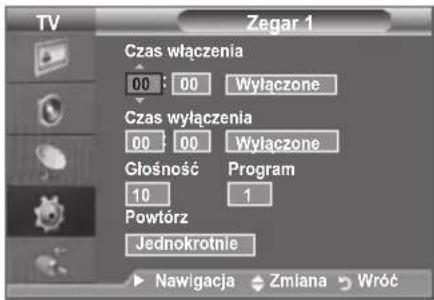

◆ Automatyczne włączanie i wyłączanie telewizora.... 24

OPIS FUNKCJI

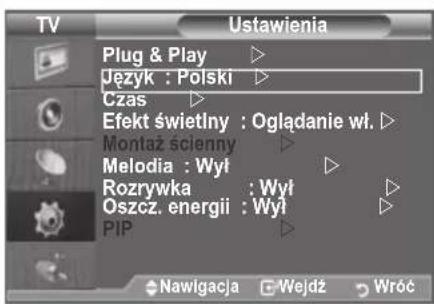

◆ Wybieranie języka ...... 24

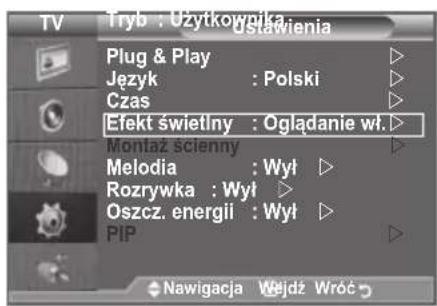

◆Ustawianie efektu oświetlenia (w zależności od modelu) 25

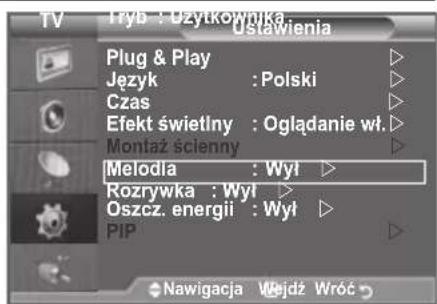

◆Melodia/ Rozrywka/ Oszcz. energii ...... 25

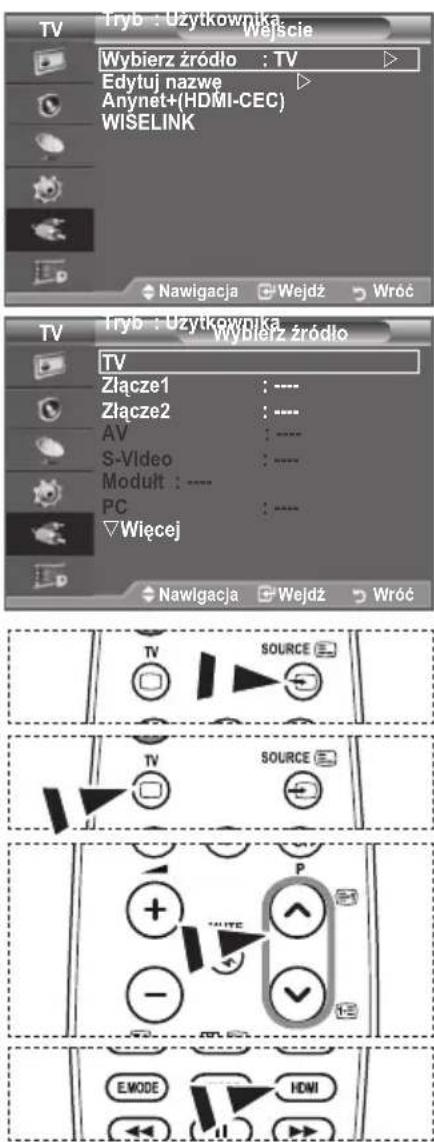

◆ Wybieranie źródła.... 27

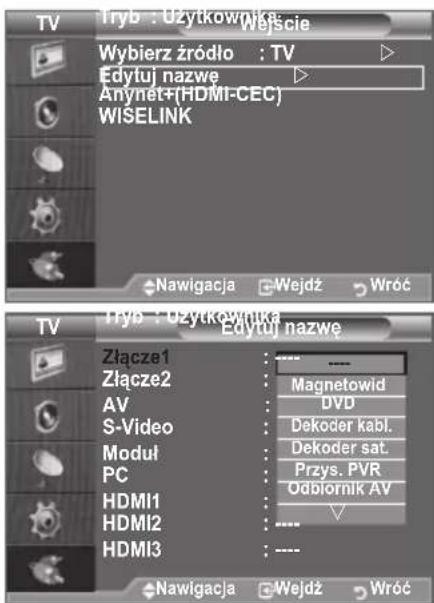

◆Edytowanie nazw źródeł sygnału wejściowego 27

USTAWIANIE OBRAZU Z KOMPUTERA

◆Konfigurowanie oprogramowania na komputerze (na przykładzie systemu Windows XP) 28
◆Tryby wyświetlania 28

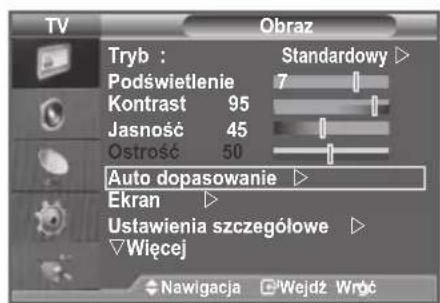

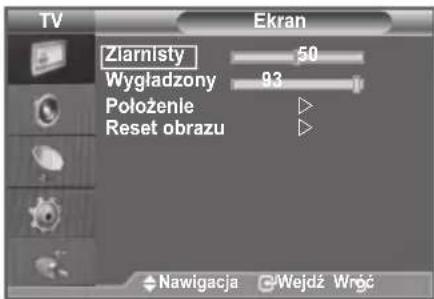

◆Konfiguracja telewizora za pośrednictwem komputera 29

WISELINK

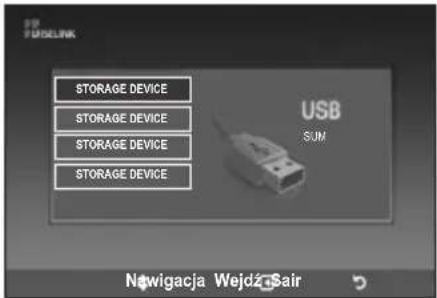

◆ Korzystanie z funkcji WISELINK ...... 30

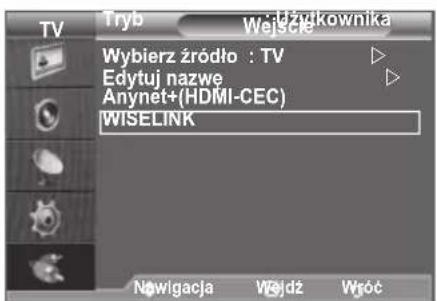

◆Korzystanie z menu WISELINK ...... 31

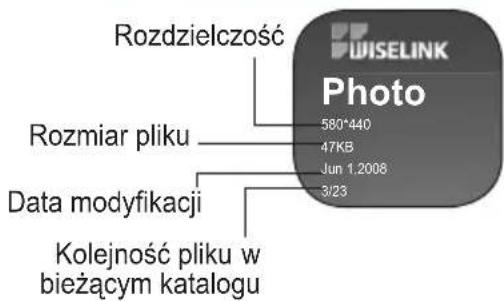

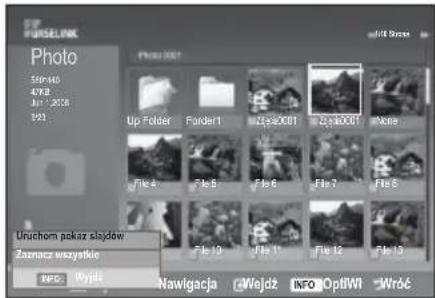

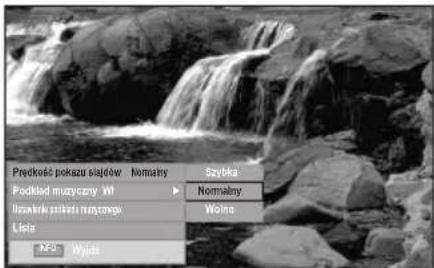

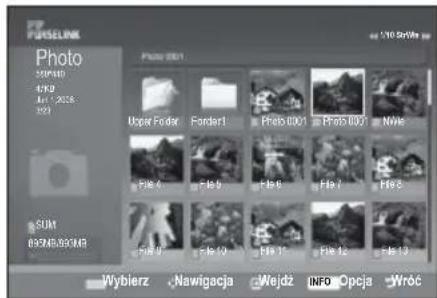

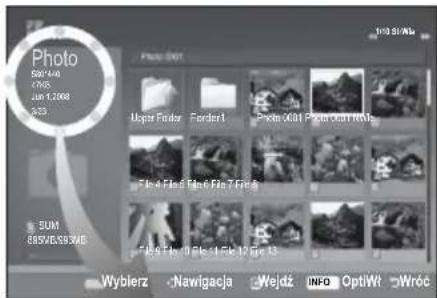

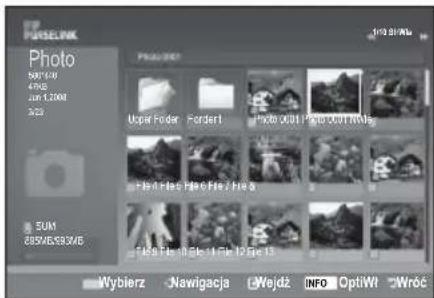

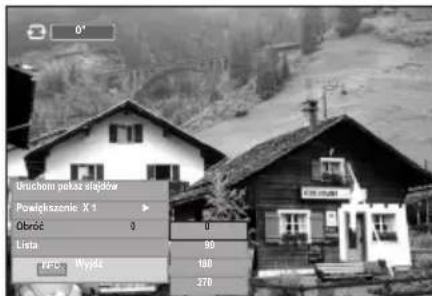

◆Korzystanie z listy PHOTO (JPEG)...... 32

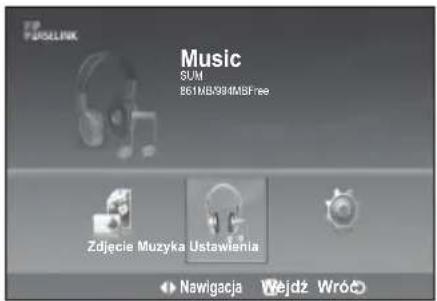

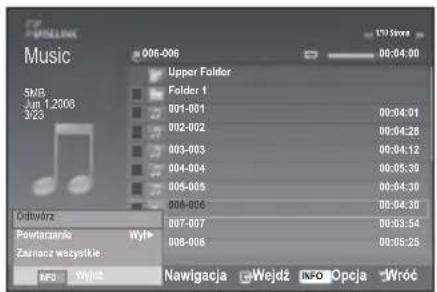

◆Korzystanie z listy MP3 35

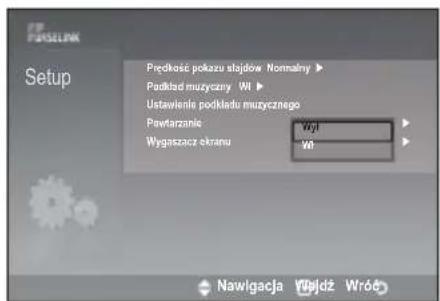

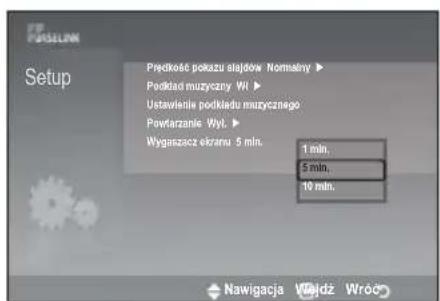

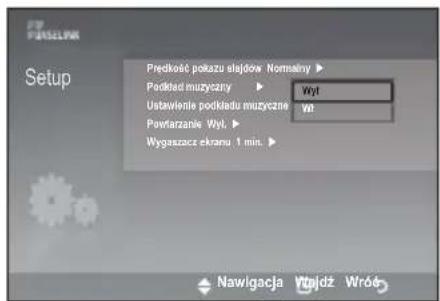

◆Korzystanie z menu Ustawienia 36

◆Co to jest Anynet+? 37

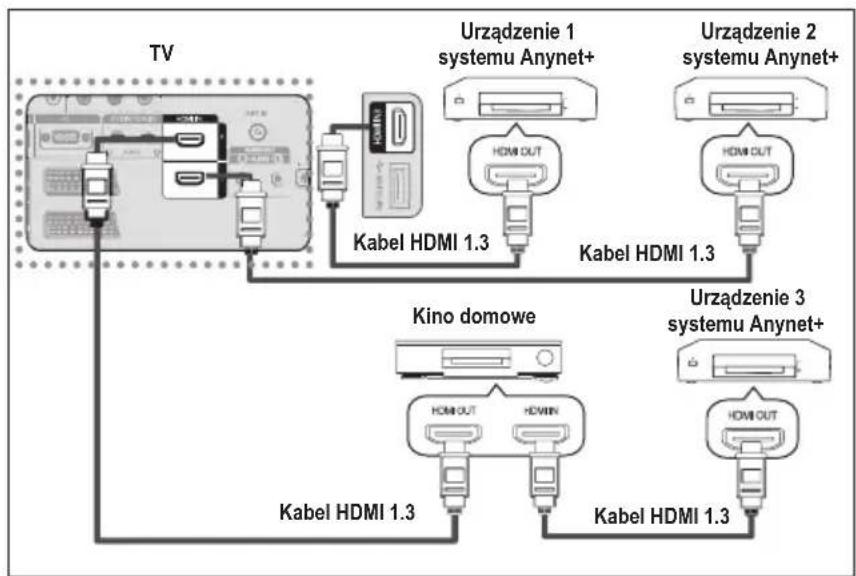

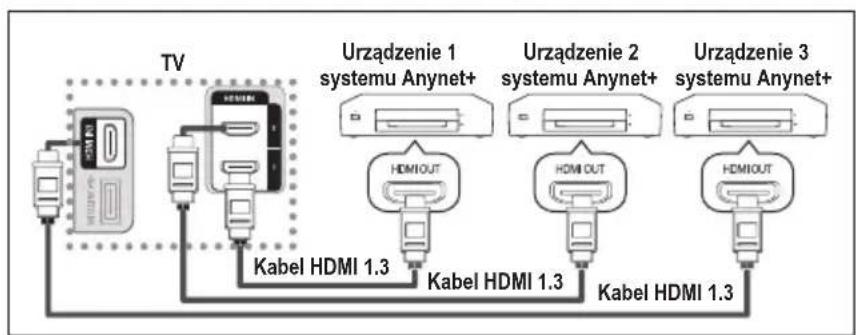

◆Podłączanie urządzeń Anynet+...... 37

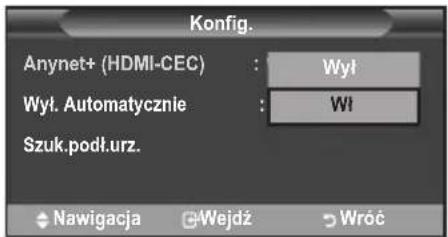

◆Konfiguracja systemu Anynet+.... 38

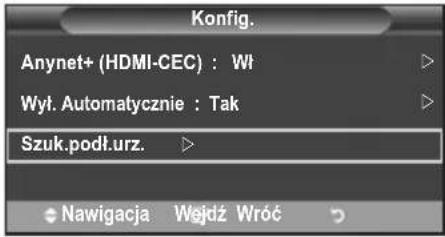

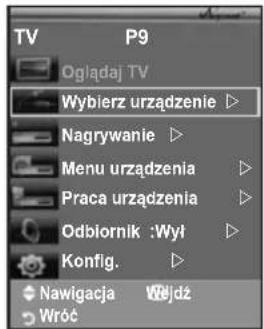

◆ Wyszukiwanie i przełączanie pomiędzy urządzeniami Anynet+...... 39
◆ Nagrywanie 41

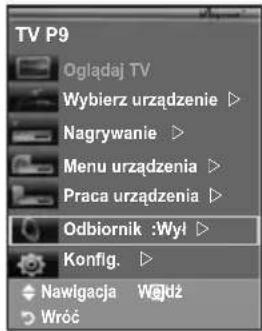

◆ Odbiór dźwięku za pomocą odbiornika ...... 41
◆ Czynności kontrolne. które warto wykonać przed oddaniem urządzenia do serwisu ...... 42

ZALECENIA DOTYCZĄCE UŻYTKOWANIA

◆Telegazeta 43
◆ Montaż ścienny (zestaw sprzedawany osobno)....45
◆ Korzystanie z zabezpieczenia przeciwkradzieżowego Kensington (w zależności od modelu) 46
◆ Rozwiązywanie problemów: Przed skontaktowaniem się z serwisem ...... 47
◆Parametry techniczne 48

Symbole Naciśnij Uwaga Przycisk

jednodotykowy

Lista części

Należy sprawdzić, czy poniższe części zostały dostarczone wraz z telewizorem LCD. W przypadku braku którejkolwiek części należy skontaktować się ze sprzedawcą.

Pilot zdalnego sterowania i baterie (AAA x 2)

Kabel zasilający

Kabel zasilający

Wkręty do podstawy X4

Podstawa

Ściereczka do czyszczenia

- Instrukcja obsługi

- Karta gwarancyjna

- Podręcznik zasad bezpieczeństwa

• Karty rejestracyjne

Karta gwarancyjna / podręcznik zasad bezpieczeństwa / karty rejestracyjne (nie są dostępne we wszystkich krajach)
W zależności od modelu podstawa oraz wkręty do podstawy mogą nie być dołączone

Instalowanie podstawy

1. Podłącz telewizor LCD oraz podstawę.

Telewizor powinien być przenoszony przez co najmniej dwie osoby.
Upewnij się, że w trakcie montażu podstawy odróżniłeś jej przód od tyłu.

1. Przymocuj dwie śruby w pozycji ①, a dwie pozostałe w pozycji ②.

Podnieś produkt i dokręć śruby. Jeśli przymocowujesz śruby do telewizora LCD umieszczonego na podłodze, to można go pochylić na jedną stronę.
Podstawa jest montowana w przypadku modeli o przekątnej ekranu wynoszącej co najmniej 37 cali.

Instalowanie wspornika do montażu naściennego

Wspornik (sprzedawany oddzielnie) umożliwia zamontowanie telewizora na ścianie.

Szczegółowe informacje dotyczące instalacji wspornika można znaleźć w instrukcji dołączonej do zestawu do montażu na ścianie. Zamontowanie telewizora na ścianie przy użyciu wspornika należy zlecić technikowi.

Firma Samsung Electronics nie ponosi odpowiedzialności za uszkodzenia produktu lub obrażenia ciała powstałe w wyniku samodzielnego instalowania telewizora.

Nie należy instalować zestawu do montażu naściennego, kiedy telewizor jest włączony. Może to spowodować obrażenia ciała powstałe w wyniku porażenia prądem.

Odlącz podstawę i zakryj nasadką otwór znajdujący się na spodzie, dokręcając dwa wkręty.

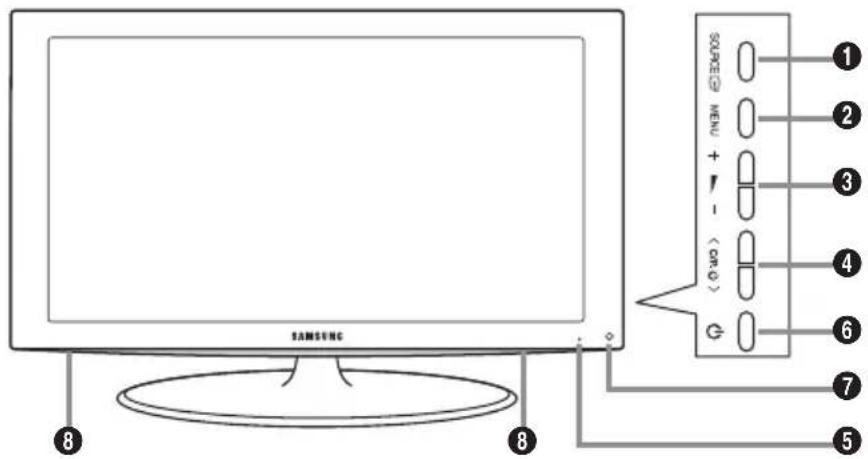

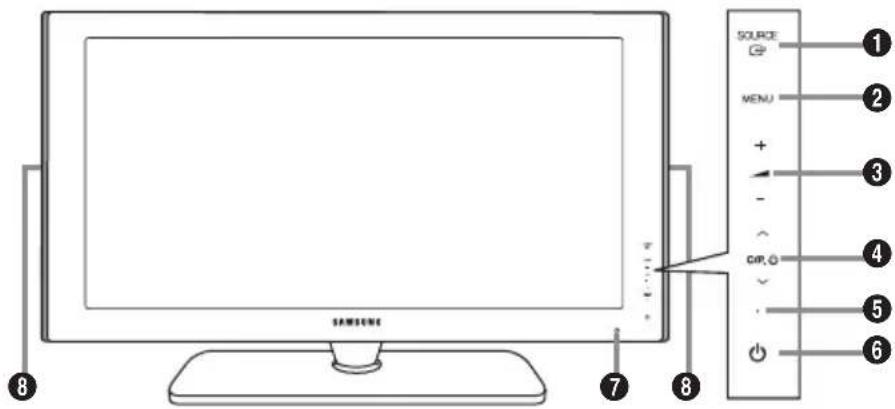

Opis panelu sterowania

SOURCE MENU + - OP, O - POWER 1 2 3 4 5 6 7 8 SAMSUNG

Przyciski panelu przedniego
Przyciski działają po ich dotknięciu.

Przyciski panelu bocznego

SAMSUNG 8 8 SOURCE MEN + - (0.0) (0.0) ① ② ③ ④ ⑥ ⑦ ⑤

Kolor i kształt produktu mogą się różnic w zależności od modelu.

① SOURCE

Przełączanie pomiędzy dostępnymi źródłami sygnału wejściowego (TV, Złącze 1, Złącze 2, AV, S-Video, Moduł, PC, HDMI1, HDMI2, HDMI3). W menu ekranowym tego przycisku używa się tak, jak przycisku ENTERa pilocie zdalnego sterowania.

② MENU

Wyświetlanie menu ekranowego z funkcjami telewizora.

③ - △ +

Zwiększanie / zmniejszanie poziomu głośności. W menu ekranowym przycisków - używa się w taki sam sposób, jak przycisków ◀ i ▶ na pilocie zdalnego sterowania.

4 √ C/P. ⏻

Zmiana kanału.

W menu ekranowym przycisków 🍷 użrywa się w taki sam sposób, jak przycisków ▼ i ▲ na pilocie zdalnego sterowania. (Bez użycia pilota zdalnego sterowania można włączyć telewizor przy użyciu przycisków kanałów).

⑤ Wskaźnik zasilania

Miga i wyłącza się, gdy telewizor jest włączony, a zapala się w trybie gotowości.

6 (Zasilanie)

Naciśnij, aby włączyć lub wyłączyć telewizor.

⑦ Czujnik pilota

Pilot zdalnego sterowania należy skierować w to miejsce w telewizorze.

8 Głośniki

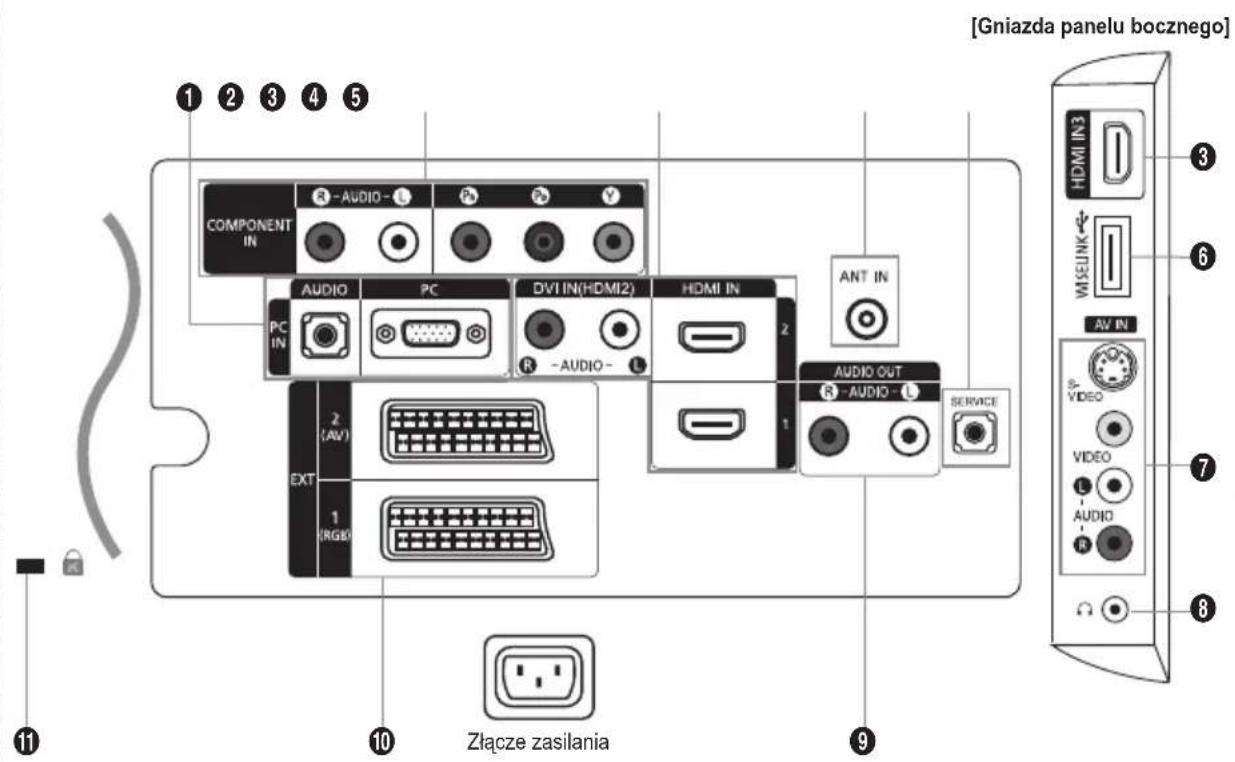

Opis panelu złączy

[Gniazda panelu bocznego] COMPONENT IN AUDIO - L PC AUDIO PC DVI IN(HDMI2) HDMI IN R -AUDIO - ANT IN 2 1 AUDIO OUT R -AUDIO - SERVICE EXT 2 (AV) 1 (RGB) Złącze zasilania 3 6 AV IN VIDEO VIDEO L AUDIO R 8

Kolor i kształt produktu mogą się różnic w zależności od modelu.

Przed podłączeniem zewnętrznego urządzenia należy upewnić się, że zostało wyłączone zasilanie telewizora.

Podczas podłączania urządzenia zewnętrznego należy uważać, aby złącza kabli były podłączane do gniazd o tym samym kolorze.

① PC IN [PC]/[AUDIO]

- Złącza wejść audio i wideo do podłączenia komputera.

② COMPONENT IN

• Kable komponentowego sygnału wideo (opcjonalne) należy podłączyć do złączy sygnału komponentowego („PR”, „PB”, „Y”) z tytu telewizora, a pozostałe końca do odpowiednich wyjść wideo w odtwarzaczu DVD.
• W przypadku podłączenia dekodera i odtwarzacza DVD należy połączyć ze sobą te urządzenia, a następnie podłączyć odtwarzacz DVD do złącza komponentowego („PR”, „PB”, „Y”) telewizora.
• Gniazda PR, Pb i Y urządzeń zewnętrznych (odtwarzacza DVD) są czasami oznaczone jako Y, B-Y i R-Y lub Y, Cb i Cr.
• Kable sygnału dźwięku RCA (opcjonalny) należy podłączyć do złącza „R - AUDIO - L” z tyłu telewizora, a drugi koniec do odpowiednich wyjść audio w odtwarzaczu DVD.

③ HDMI IN 1, HDMI IN 2, HDMI IN 3

• Obsługują połączenia między urządzeniami wyposażonych w interfejs HDMI (dekoderami, odtwarzaczami DVD).
• Połączenie HDMI nie wymaga dodatkowego połączenia doprowadzającego sygnał dźwiękowy.
• Korzystając z połączenia kablowego HDMI/DVI należy użyć gniazda HDMI IN2.

Co to jest HDMI?

• "High Definition Multimedia interface" (HDMI) to połączenie umożliwiające przesyłanie cyfrowego obrazu o wysokiej rozdzielczości oraz wielokanałowego cyfrowego dźwięku.
• Interfejs HDMI/DVI służy do doprowadzania sygnału DVI do dodanego urządzenia za pomocą odpowiedniego przewodu (dostępnego oddzielnie). Różnica pomiędzy interfejsem HDMI i DVI polega na tym, że interfejs HDMI jest mniejszy, ma zainstalowany mechanizm ochrony praw autorskich HDCP oraz obsługuje wielokanałowy dźwięk cyfrowy.

Jeśli podłączone są odtwarzacze DVD/odbiorniki telewizji kablowej/dekodery satelitarne obsługujące wersje HDMI starsze niż 1.3, telewizor może nie nadawać dźwięku, a obraz może być wyświetlany w nieprawidłowych kolorach. Jeśli po podłączeniu starszej wersji przewodu HDMI nie słychać dźwięku, należy podłączyć przewód HDMI do gniazda HDMI IN 2, a kable audio do gniazd DVI IN (HDMI2) [R-AUDIO-L] z tyłu telewizora. W takiej sytuacji należy skontaktować się z dostawcą odtwarzacza DVD/przystawki telewizji kablowej lub satelitarnej w celu potwierdzenia wersji HDMI, a następnie złożyć wniosek o aktualizację sprzętu.
Przewody HDMI w wersji innej niż 1.3 mogą powodować migotanie obrazu lub jego brak.

DVI IN [HDMI2] [R-AUDIO-L]

• Złącza wyjść audio DVI do podłączenia zewnętrznych urządzeń.
  Obstugiwane tryby dla złączy HDMI/DVI i Moduł

	480i 480p	576i 576p 720p	1080i 1080p
HDMI/DVI 50 Hz	X	X	X	O	O	O	O
HDMI/DVI 60 Hz	X	O	X	X	O	O	O
Modul	O	O	O	O	O	O	O

4 ANT IN

Aby możliwy był odbiór sygnału telewizyjnego, urządzenie należy podłączyć do jednego z następujących źródeł:

- anteny zewnętrznej / sieci telewizji kablowej / sieci satelitarnej

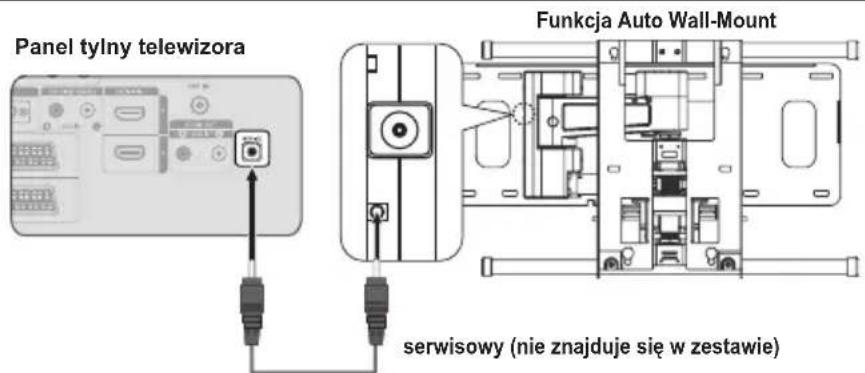

⑤ Złącze SERVICE

Złącze należy podłączyć do gniazda znajdującego się na opcjonalnym wsporniku naściennym. Umożliwi to regulację kąta telewizora za pomocą pilota.

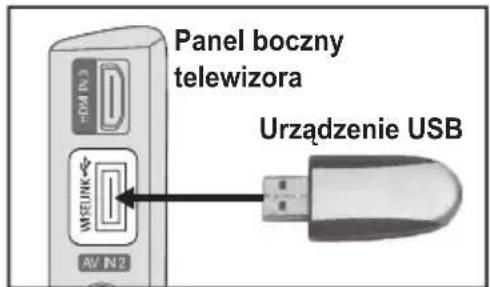

6 Funkcja WISELINK

- Umożliwia podłączenie urządzenia pamięci masowej USB w celu przeglądania plików zdjęć (JPEG) i odtwarzania plików audio (MP3)

⑦ S-VIDEO lub VIDEO / R-AUDIO-L

• Podłącz telewizor do gniazda RCA lub S-VIDEO urządzenia audio-video, takiego jak magnetowid, odtwarzacz DVD czy kamera.
• Podłącz kable audio RCA do złączy „R - AUDIO - L” z tyłu telewizora, a drugi ich koniec do odpowiednich wyjść audio w odbiorniku A/V.

⑧ Gniazdo słuchawkowe

- Słuchawki można podłączyć do wyjścia słuchawkowego w telewizorze. Po podłączeniu słuchawek zostanie wyciszony dźwięk z wbudowanych głośników.

- Kable sygnału dźwięku RCA należy podłączyć do złącza AUDIO OUT [R-AUDIO-L] z tyłu telewizora, a drugi koniec do odpowiednich wejść audio we wzmacniaczu lub zestawie kina domowego.

⑩ EXT 1, EXT 2

Złącze	Sygnał wejściowy Sygnał wyjściowy
	Wideo Audio	(L/P) RGB Wideo +	Audio (L/P)
Złącze EXT 1	O O O Dostępny jest tylko sygnał TV.
Złącze EXT 2	O O Sygnał z wybranego źródła.

- Wejścia i wyjścia do urządzeń zewnętrznych, np. magnetowidu, odtwarzacza DVD, urządzenia do gier wideo lub odtwarzacza płyt video.

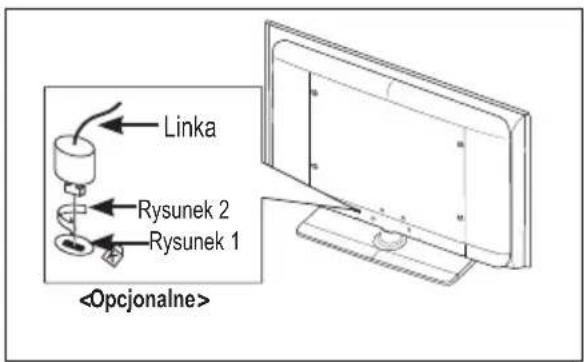

⑪ Zabezpieczenie Kensington (w zależności od modelu)

• Zabezpieczenie Kensington (opcjonalne) to mechanizm służący do fizycznego zablokowania urządzenia używanego w miejscach publicznych.
• Informacje dotyczące korzystania z blokady można uzyskać w miejscu zakupu telewizora.
• W zależności od modelu, umiejscowienie zabezpieczenia Kensington może być różne..

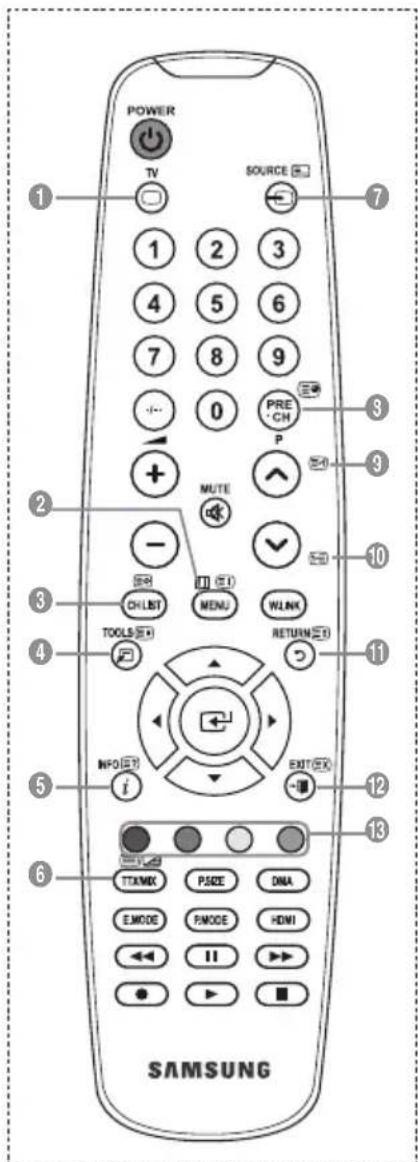

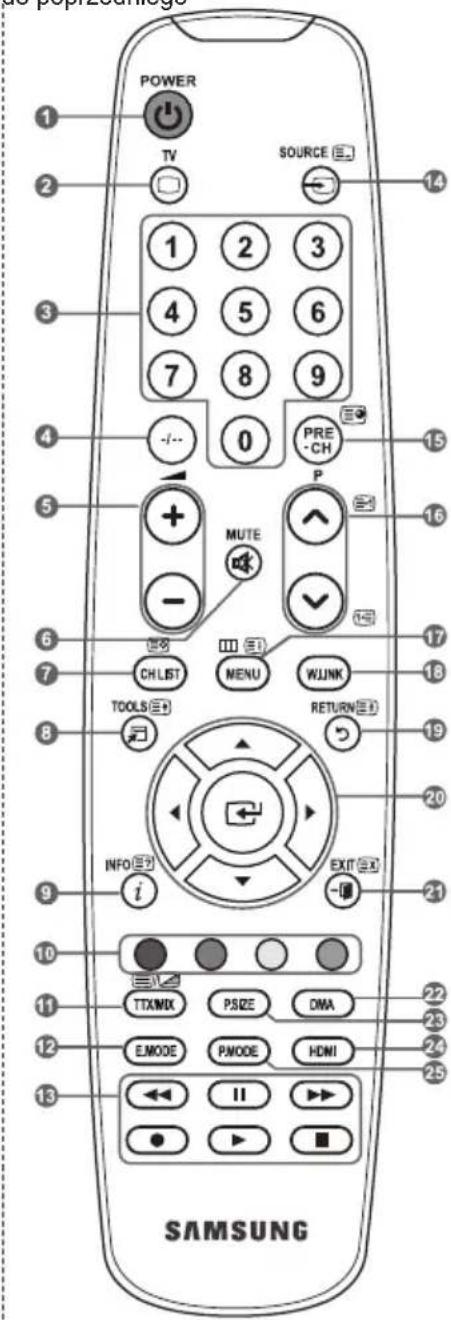

Opis pilota

① Przycisk trybu gotowości telewizora

② Bezpośrednie wybieranie trybu telewizora

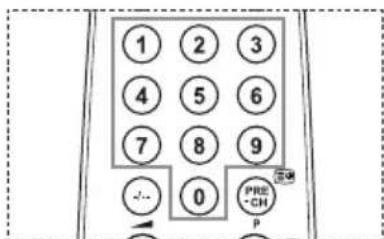

3 Przyciski numeryczne umożliwiające bezpośrednie wybieranie kanałów.

4 Wybieranie kanałów o numerach jedno-/dwucyfrowych.

⑤ +: Zwiększanie głośności -: Zmniejszanie głośności

6 Chwilowe wyciszenieChwilowe wyciszenie dźwięku więcej informacji na temat procedur obsługi znajduje się w instrukcji użytkownika

⑦ Wyświetłanie na ekranie okna „Lista kanałów”.

8 Szybkie wybieranie Szybkie wybieranie jeśli system „Anynet+ najczęściej używanych (HDMI-CEC)” jest włączony funkcji. (ustawienie „WI”) (patrz str.

9 Wyświetlanie informacji Wyświetlanie informacji o aktualnie oglądanym programie 23 Wybieran 24 Beznośre

10 Kolorowe przyciski: Kolorowe służa one do przeglądania listy kanałów, poruszania się po menu WISELINK itp.

⑫ Naciśnij, aby wybrać opcjonalny tryb obrazu i dźwięku dla programów sportowych, filmów oraz gier.

13 Użyj tych przycisków w przypadku funkcji DMA, WISELINK oraz Anynet+. (Pilot może posłużyć do sterowania zapisem w nagrywarkach firmy Samsung, wyposażonych w funkcje systemu Anynet+.)

14 Wybieranie źródła sygnału wejściowego

15 Poprzedni kanał

16 P ⬆: Następny kanał

P☑: Poprzedni kanał

⑰ Wyświetla ekran menu Wyświetla głównego

18 Ta funkcja umożliwia Ta funkcja przeglądanie plików graficznych i odtwarzanie plików audio za pomocą urządzenia zewnętrznego.

19 Powrót do poprzedniegoPowrót do poprzedniego menu

20 Sterowanie kursorem w menu

21 Wyjście z menu ekranowego

22 Należy zastosować w przypadku podłączania SAMSUNG DMA (Digital Media Adapter) za pomocą interfejsu HDMI i włączania trybu DMA. (Przycisk DMA - opcjonalnie.)

Wiecej informacji na tematzenie procedur obsługi znajduje się w instrukcji użytkownika dotyczącej urządzenia DMA.Przycisk jest aktywny,

ęśli system „Anynet+ (HDMI-CEC)” jest włączony (ustawienie „Wł”) (patrz str.

anie i 38 formacji 23 Wybieranie formatu obrazu

24 Bezpośrednie wybieranie zyciski: trybu HDMI

25 Wyświetlanie menu oraz potwierdzanie zmian.

Funkcje telegazety

② Zamknięcie ekranu telegazety.

⑦ Zapisywanie stron telegazety

⑧ Wybieranie rozmiaru telegazety

⑨ Wyświetlanie ukrytego tekstu

⑩ Wybieranie tematu Fastext

11 Umożliwia wybór opcji Telegazeta, Podwójny ekran oraz Mix (Telegazeta i obraz).

14 Wybór trybu telegazety. (LIST/FLOF)

15 Wyświetlanie podstrony

16 P: Następna strona telegazety

P☑: Poprzednia strona telegazety

ekran menu ⑰ Spis tresci telegazety

19 Zatrzymanie telegazety umożliwia

②1 Wyjście z trybu telegazety

POWER TV SOURCE 1 2 3 1 4 5 6 7 8 9 -/- 0 PRE CH P + MUTE - - CH LIST MENU WJINK TOOLS RETURN INFO EXIT i -# RETURN 20 21 22 23 24 25 TTXMX PSIZE DMA E.MODE PMODE HDMI ← II ►► ● ► ■ SAMSUNG

Silne źródło światła może być przyczyną nieprawidłowego działania pilota.

Wkładanie baterii do pilota

1. Unieś do góry pokrywę z tyłu pilota w sposób przedstawiony na rysunku.

2. Włóż dwie baterie o rozmiarze AAA.

Bieguny „+” i „-” baterii powinny być dopasowane do znaków „+” i „-” wewnątrz komory.

1. Założ ponownie osłonę komory baterii.

Jeśli pilot nie będzie używany przez dłuższy czas, wskazane jest wyjęcie baterii i umieszczenie ich w suchym i chłodnym miejscu.

Jeśli pilot nie działa poprawnie, należy sprawdzić następujące rzeczy:

1. Czy włączone jest zasilanie telewizora?
2. Czy bieguny plus i minus baterii nie zostały zamienione?
3. Czy baterie nie są wyczerpane?
4. Czy nie wystąpiła awaria sieci elektrycznej lub czy nie odłączono kabla zasilania?
5. Czy w pobliżu nie ma żadnych specjalnych lamp jarzeniowych lub neonów?

Włączanie i wyłączenie

Przewód zasilający podłącza się z tyłu telewizora.

1. Podłącz przewód zasilający do odpowiedniego gniazda.

Na panelu telewizora zacznie świecić wskaźnik trybu gotowości.

1. Naciśnij przycisk ⏻ na panelu telewizora.

W celu włączenia telewizora można również nacisnąć przycisk POWER lub przycisk TV na pilocie zdalnego sterowania.
Automatycznie zostanie wybrany kanał, który był oglądany przed ostatnim wyłączeniem telewizora.

1. Użyj przycisków numerycznych (0–9) lub przycisków zmiany kanału w góre/w dół na/pilocie, bądź skorzystaj z przycisku na panelu telewizora.

Po włączeniu telewizora po raz pierwszy zostanie wyświetlona prośba o wybranie języka, w jakim mają być wyświetlane menu.

1. Aby wyłączyć telewizor, naciśnij ponownie przycisk POWER.

Przestawianie telewizora w tryb gotowości

Ustawienie telewizora w trybie gotowości pozwala zmniejszyć zużycie energii. Włączenie trybu gotowości jest wskazane, jeśli przerwa w oglądaniu telewizji ma być krótka (np. w celu zjedzenia posiłku).

1. Naciśnij przycisk POWER na pilocie.

Ekran zostanie wyłączony, zaś na panelu telewizora zacznie świecić czerwony wskaźnik trybu gotowości.

1. Aby ponownie włączyć telewizor, naciśnij przycisk zasilania POWER, przyciski numeryczne (0\~9), przycisk TV lub przycisk zmiany kanału (♂/♂).

Nie jest wskazane pozostawianie telewizora w trybie gotowości przez dłuższy czas (np. na czas wyjazdu na urlop). Najlepiej odłączyć urządzenie zarówno od sieci elektrycznej, jak i anteny RTV, wyjmując odpowiednie przewody z gniazd.

Przeglądanie menu

1. Włącz zasilanie telewizora, po czym naciśnij przycisk MENU. Na ekranie pojawi się menu główne. Po jego lewej stronie znajdują się ikony: obrazu, dźwięku, kanału, ustawień, wejścia.
2. Za pomocą przycisków ▲ lub ▼ wybierz jedną z ikon. Następnie naciśnij przycisk ENTER w celu wyświetlania podmenu.
3. Naciśnij przycisk EXIT, aby zamknąć menu. ➢ Menu ekranowe zniknie po upływie około minuty.

TV Obraz Tryb : Standardowy ▶ Podświetlenie 7 Kontrast 95 Jasność 45 Ostrość 50 Kolor 50 Odcień Z50 Ustawienia szczegółowe ▶ Wiecej Nawigacja /Wejdź Wróć

CH LIST TOOLS MENU RE1

Korzystanie z przycisku TOOLS

Przycisk TOOLS służy do szybkiego i łatwego wybierania najczęściej używanych funkcji.Menu „Narzędzia” zmienia się w zależności od aktywnego sygnału zewnętrznego.

1. Naciśnij przycisk TOOLS. Pojawi się menu „Narzędzia”.
2. Wybierz menu za pomocą przycisków ▲ lub ▼.
3. Używając przycisków ▲/▼/◄/► ENTER☐ można wyświetlić, zmienić lub uaktywnić wybrane pozycje. Bardziej szczegółowy opis wszystkich funkcji przedstawiono na odpowiedniej stronie.

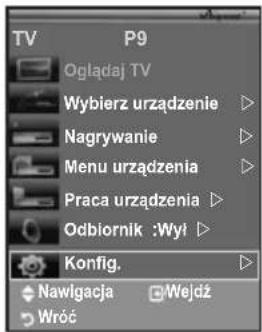

◆ Anynet+ (HDMI-CEC), patrz str. 38
♦ Tryb obrazu, patrz str. 15
◆ Tryb dźwięku, patrz str. 21
♦ Automatycz. wył., patrz str. 23
◆ SRS TS XT, patrz str. 21
♦ Oszcz. energii, patrz str. 26
♦ Dual I-II, patrz str. 22
◆ PIP, patrz str. 20
◆ Auto dopasowanie, patrz str. 29

Narzędzia Anynet+ (HDMI-CEC) Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii : Wył Dual I-II : Mono Nawigacja Wejdź Wyjdź

CH LIST MENU WLINK TOOLS RETURN

Przeglądanie menu

Gdy zasilanie telewizora jest włączane po raz pierwszy, pewne podstawowe ustawienia są wyświetlane automatycznie w odpowiedniej kolejności. Poniżej opisano dostępne ustawienia.

Wygaszacz ekranu włącza się, jeżeli przy włączonej funkcji "Plug & Play" przez ponad minutę nie zostanie naciśnięty żaden klawisz na pilocie.

Wygaszacz ekranu włącza się, jeżeli przez ponad 15 minut nie ma żadnego sygnału działania.

1. Naciśnij przycisk POWER na pilocie.

Na ekranie pojawi się komunikat „Start Plug & Play.” z zaznaczonym przyciskiem „OK”.

1. Wybierz odpowiedni język, naciskając przycisk ▲ lub ▼.

Naciśnij przycisk ENTERaby potwierdzić wybór.

1. Za pomocą przycisku ◀ lub ▶ wybierz opcję „Tryb sklepowy” lub „Tryb domowy” i naciśnij przycisk ENTER

W przypadku korzystania z urządzenia w domu w celu uzyskania najlepszego efektu zaleca się ustawienie telewizora na tryb Dom.
Tryb Tryb sklepowy jest przeznaczony tylko do użytku w sklepie.
Jeśli urządzenie ustawiono przez przypadek na tryb „Tryb sklepowy”, aby powrócić do trybu standardowego „Tryb domowy” nacisnąć przycisk głośności na panelu telewizora. Gdy pojawi się menu ekranowe głośności, naciśnij i przytrzymaj przez 5 sekund przycisk MENU znajdujący się na panelu telewizora.

1. Pojawi się komunikat „Sprawdź antenę.” z wybranym przyciskiem „OK”.

Naciśnij przycisk ENTER

Sprawdź, czy kabel antenowy został podłączony prawidłowo.

1. Wybierz odpowiedni kraj, naciskając przycisk ▲ lub ▼.

Naciśnij przycisk ENTER, aby potwierdzić wybór.

1. Na ekranie pojawi się menu „Wyszukiwanie automatyczne” z zaznaczona pozycją „Uruchom”. Naciśnij przycisk ENTER

Wyszukiwanie kanałów rozpocznie się i zakończy automatycznie.
Naciśnij przycisk ENTER w dowolnej chwili, aby przerwać proces programowania.
Po zapisaniu wszystkich dostępnych kanałów wyświetlane jest menu „Ust. zegara”.

1. Naciśnij przycisk ENTER

Wybierz opcję „Mies”, „Data”, „Rok”, „godz.”, lub „Minuta”, naciskając przycisk ◀ lub ▶. Ustaw wartość opcji „Mies”, „Data”, „Rok”, „godz.”, lub „Minuta”, naciskając przycisk ▲ lub ▼.

Za pomocą przycisków numerycznych na pilocie można ustawić wartości dla ustawień „Mies”, „Data”, „Rok”, „godz.” i „Minuta”.

1. Naciśnij przycisk ENTER, aby potwierdzić ustawienie. Zostanie wyświetlony komunikat „Miłego oglądania”. Po zakończeniu naciśnij przycisk ENTER.

Komunikat zniknie po kilku sekundach, nawet gdy nie zostanie naciśnięty przycisk ENTER.

♦ Język: Wybierz język.
♦ Kraj: Wybierz kraj.
Wyszukiwanie automatyczne: Automatyczne wyszukiwanie i zapamiętywanie kanałów dostępnych na danym obszarze.
♦ Ust. zegara: Ustawianie zegara telewizora.

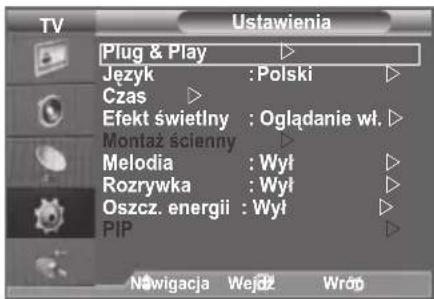

Ponowne uaktywnianie funkcji...

1. Naciśnij przycisk MENU, aby wyświetlić menu. Naciśnij przycisk ▲ lub ▼, aby wybrać opcję „Ustawienia”, a następnie naciśnij przycisk ENTER

2. Naciśnij ponownie przycisk ENTER, aby wybrać opcję „Plug & Play”. Więcej informacji na temat opcji ustawień znajduje się na stronie 9.

Funkcja „Plug & Play” dostępna jest tylko w trybie telewizora.

TV Ustawienia Plug & Play Język : Polski Czas Efekt świetlny : Oglądanie wt. ▷ Montaż scienny Melodia : Wył Rozrywka : Wył Oszcz. energii : Wył PIP Nowigacja Wejdź Wróp

Plug & Play Inicjallizacja funkcji Plug&Play OK Wejdż Wróć

• Automatyczne programowanie kanałów
• Ręczne programowanie kanałów

TV Kanat Kraj : Wlk. Brytania Wyszukiwanie automatyczne Pamlęć ręczna Menedżer kanałów Sortujų Nazwa Dostrój Navigacja Wejda Wróg

Automatyczne programowanie kanałów

Telewizor sam wyszukuje częstotliwości, na których nadawane są programy na danym obszarze (dostępność poszczególnych kanałów zależy od obszaru).

Numery przypisywane programom automatycznie mogą jednak nie odpowiadać numerom faktycznym lub preferowanym przez użytkownika. Dlatego istnieje możliwość ręcznego przydzielenia numerów, a także skasowania kanałów, których użytkownik nie chce oglądać.

1. Naciśnij przycisk MENU, aby wyświetlić menu.
   Za pomocą przycisków ▲ lub ▼ wybierz opcję „Kanał”, a następnie naciśnij przycisk ENTER.

2. Naciśnij przycisk ENTER aby wybrać opcję „Kraj”.

3. Wybierz odpowiedni kraj, naciskając przycisk ▲ lub ▼.

Naciśnij przycisk ENTERaby potwierdzić wybór.

1. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Wyszukiwanie automatyczne”, a następnie naciśnij przycisk ENTER

2. Naciśnij przycisk ENTER

Telewizor rozpocznie zapamiętywanie wszystkich dostępnych kanałów.
W dowolnym momencie naciśnij przycisk ENTERaby przerwać programowanie i powrócić do menu „Kanał”.

1. Po zaprogramowaniu wszystkich dostępnych kanałów zostanie wyświetlone menu „Sortuj”. (Patrz str. 13)

Ręczne programowanie kanałów

W telewizorze można zaprogramować maksymalnie 100 kanałów, włącznie z odbieranymi przez sieć telewizji kablowej. Podczas ręcznego programowania kanałów użytkownik może od razu:

♦ Zdecydować, czy zaprogramować poszczególne wyszukane kanały.
♦ Wskazać numer programu, pod którym ma się znaleźć dany kanał.

1. Naciśnij przycisk MENU, aby wyświetlić menu. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Kanał”, a następnie naciśnij przycisk ENTER
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Pamięć ręczna”, a następnie naciśnij przycisk ENTER
3. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER
4. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER
5. Naciśnij przycisk EXIT, aby zamknąć menu.

◆ Program (Numer programu, który ma zostać przypisany kanałowi)

• Naciskaj przycisk ▲ lub ▼ aż do momentu wyświetlenia właściwego numeru.
  Numer kanału można także wprowadzić, korzystając z przycisków numerycznych (0\~9).

◆ System obrazu: Auto/PAL/SECAM/NTSC4.43

- Za pomocą przycisków ▲ lub ▼ wybierz odpowiedni standard systemu obrazu.

♦ System fonii: BG/DK/I/L

- Za pomocą przycisków ▲ lub ▼ wybierz odpowiedni standard systemu fonii.

♦ Kanał (Jeśli znasz numer kanału, który ma zostać zapisany)

- Za pomocą przycisków ▲ lub ▼ wybierz opcję C (kanał TV odbierany poprzez antenę) lub S (kanał TV kablowej).

• Naciśnij przycisk ▶, a następnie za pomocą przycisków ▲ lub ▼ wybierz odpowiedni numer.
  Numer kanału można także wprowadzić, korzystając z przycisków numerycznych (0\~9).
  Jeśli występują zakłócenia lub nie słychać dźwięku, wybierz inny system dźwięku.

♦ Szukaj (W przypadku braku znajomości numerów kanałów)

• Naciśnij przycisk ▲ lub ▼, aby rozpocząć wyszukiwanie.
• Tuner przeszukuje skalę częstotliwości, dopóki na ekranie nie pojawi się pierwszy kanał lub kanał, którego numer został podany przez użytkownika.

♦ Zapisz (W przypadku programowania numeru kanału oraz programu)

- Wybierz opcję „OK”, naciskając przycisk ENTER

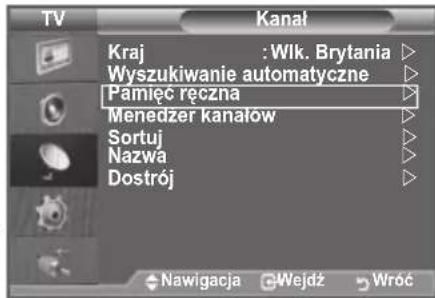

Tryb kanałów

• P (tryb programowy): Po zakończeniu strojenia stacjom nadającym na danym obszarze przypisane zostaną numery od P00 do P99. Następnie można wybrać kanał, wprowadzając jego numer w tym trybie.
• C (tryb kanałów antenowych): W tym trybie kanał wybiera się przez wprowadzenie wartości, na której dana stacja nadaje program.
• S (tryb kanałów kablowych): W tym trybie kanał wybiera się przez wprowadzenie numeru przypisanego do kanału w sieci telewizji kablowej.

TV Kanał Kraj :Wlk. Brytania Wyszukiwanie automatyczne Pamięc ręczna Menedzer kanałów Sortuj Nazwa Dostrój Navigacja Wejdź Wróć

TV Pamlęć ręczna Program : P 2 System obrazu : Auto System fonii : BG Kanał : C 3 Szukaj : 77 MHz Zaplsz : ?

Dodawanie i blokowanie kanałów

Za pomocą menedżera kanałów można wygodnie blokować lub dodawać kanały.

1. Naciśnij przycisk MENU, aby wyświetlić menu.

Za pomocą przycisków ▲ lub ▼ wybierz opcję „Kanał”, a następnie naciśnij przycisk ENTER

1. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Menedżer kanałów”, a następnie naciśnij przycisk ENTER.

♦ Dodawanie kanałów

Za pomocą Listy kanałów można dodawać kanały.

1. Wybierz opcję „Lista kanałów”, naciskając przycisk ENTER.

2. Przejdź do pola () na pomocą przycisków ▲/▼/◄/► i wybierz kanał, który ma zostać dodany, a następnie naciśnij przycisk ENTERaby dodać kanał.

Po ponownym naciśnięciu przycisku ENTER symbol (yobok kanału znika, co oznacza, że kanał nie został dodany.

Ikona „ jest aktywna, jeśli opcja „Blokada rodzicielska” jest włączona.

TV Kanał Kraj : Wlk. Brytania Wyszukiwanie automatyczne Pamięć ręczna Menedzer kanałów Sortuj Nazwa Dostrój Nowigacja Wojdz Wgóc

Menedżer kanałów Lista kanałów Blokada rodzicielska : Wył Nawigacja Wojdz Wróć

♦ Blokowanie kanałów

Funkcja umożliwia zablokowanie dostępu do programów nieodpowiednich dla określonych grup odbiorców, np. dzieci, przez wygaszenie obrazu i wyciszenie dźwięku.

1. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Blokada rodzicielska”, a następnie naciśnij przycisk ENTER.

2. Wybierz opcję „Wł” za pomocą przycisków ▲ lub ▼, a następnie naciśnij przycisk ENTER

3. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Lista kanałów”, a następnie naciśnij przycisk ENTER.

4. Przejdź do pola ( ) za pomocą przycisków ▲/▼/◄/► i wybierz kanał, który ma zostać zablokowany, a następnie naciśnij przycisk ENTER

Po ponownym naciśnięciu przycisku ENTER symbol (√obok kanału znika, co oznacza, że kanał został odblokowany.
Po włączeniu opcji Blokada rodzicielska na ekranie zostanie wyświetlone niebieskie tło.

1. Naciśnij przycisk EXIT, aby zamknąć menu.

Wybierz ustawienie „WI” lub „Wył” dla opcji „Blokada rodzicielska”, aby w prosty sposób włączyć lub wyłączyć blokadę dla kanałów, dla których zaznaczono opcję „

Lista kanałów P 1 C3 1 / 10 prog. 0 C-- 1 C3 2 BBC 1 3 C74 4 C75 5 C76 6 S3 7 S4 8 S6 9 S7 Dodaj Zablokuj Nawigacja Wejdź Strona Wróć

Opcje te można ustawić również za pomocą przycisku CH LIST na pilocie

Porządkowanie kolejności zaprogramowanych kanałów

Operacja ta umożliwia zmianę numerów przypisanych do programów zapisanych w pamięci. Na ogół jest to konieczne po użyciu funkcji automatycznego programowania kanałów.

1. Naciśnij przycisk MENU, aby wyświetlić menu.
   Za pomocą przycisków ▲ lub ▼ wybierz opcję „Kanał analogowy”, a następnie naciśnij przycisk ENTER
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Sortuj”, a następnie naciśnij przycisk ENTER

3. Wybierz numer kanału, który chcesz zmienić, kilkakrotnie naciskając przycisk ▲ lub ▼. Naciśnij przycisk ENTER.
   Wybrany numer i nazwa kanały zostaną przesunięte w prawo.

4. Za pomocą przycisków ▲ lub ▼ przesuń kanał do położenia, w którym ma się znajdować, a następnie naciśnij przycisk ENTER

Numery zaznaczonych kanałów zmieniają się z poprzednio zachowanych na aktualnie wybrane numery.

TV Kanał Kraj : Wlk. Brytania ▷ Wyszukiwanie automatyczne ▷ Pamięć reczna ▷ Menedżer kanałów ▷ Sortuj ▷ Nazwa ▷ Dostrój ▷ Nawigacja Wojdź Wroć TV Sortuj prog. Kanał Nazwa 0 C-- 1 C23 ▷ 2 C16 3 C3 4 S1 Nawigacja Wojdź Wroć

1. Powtórz czynności opisane w punktach od 3 do 4 dla wszystkich sortowanych kanałów.

2. Naciśnij przycisk EXIT, aby zamknąć menu.

Nadawanie nazw kanałom

Jeżeli wraz z sygnałem nadawca emituje informacje o kanale, nazwa zostaje przypisana kanałowi automatycznie. Nazwę tę można później zmienić na dowolną inną.

1. Naciśnij przycisk MENU, aby wyświetlić menu.
   Naciśnij przycisk ▲ lub ▼, aby wybrać opcję „Kanał”, a następnie naciśnij przycisk ENTER
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Nazwa”, a następnie naciśnij przycisk ENTER
3. Jeśli to konieczne, za pomocą przycisków ▲ lub ▼ wybierz kanał, któremu chcesz nadać nową nazwę. Naciśnij przycisk ENTER
   Wokół pola nazwy zostanie wyświetlony pasek wyboru.

Aby... Należy...
wybrać literę, numer lub symbol	nacisnąć przycisk ▲ lub ▼
przejść do następnej litery	nacisnąć przycisk ▶
przejść do poprzedniej litery	nacisnąć przycisk ◀
potwierdzić nazwę	nacisnąć przycisk ENTER Ⓗ

TV Kanał Kraj : Wlk. Brytania Wyszukiwanie automatyczne Pamleć reczna Menedżer kanałów Sortu Nazwa Dostroj Nowigacja Wojdź Wróć TV Nazwa prog. Kanał Nazwa 0 C-- 1 C23 2 C16 3 C3 4 S1 Nowigacja Wojdź Wróć

Dostępne są następujące znaki: litery alfabetu (A–Z) / cyfry (0–9) / znaki specjalne (+, -, *, /, spacja).

1. Powtórz czynności opisane w punktach od 3 do 4, aby zmienić nazwy innych kanałów.

2. Naciśnij przycisk EXIT, aby zamknąć menu.

Dostrajanie odbioru kanałów

Użyj funkcji dostrajania, aby ręcznie dostosować ustawienie danego kanału do najlepszego odbioru.

1. Użyj przycisków numerycznych do bezpośredniego wybrania kanału, który chcesz dostroić.
2. Naciśnij przycisk MENU, aby wyświetlić menu. Naciśnij przycisk ▲ lub ▼, aby wybrać opcję „Kanał”, a następnie naciśnij przycisk ENTER
3. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Dostrój”, a następnie naciśnij przycisk ENTER
4. Naciśnij przycisk ◀ lub ▶, aby dopasować częstotliwość. Naciśnij przycisk ENTER
5. Naciśnij przycisk EXIT, aby zamknąć menu.
   Dostrojone kanały, które zostały zapisane oznaczane są gwiazdką „*” po prawej stronie numeru kanału w nagłówku kanału. Numer kanału będzie wyświetlany na czerwono.
   W celu zresetowania dostrojenia należy za pomocą przycisku ▲ lub ▼ wybrać opcję „Zeruj”, a następnie nacisnąć przycisk ENTER

TV Kanał Kraj : Wlk. Brytania Wyszukiwanie automatyczne Pamięć ręczna Menedżer kanałów Sortuj Nazwa Dostrój Navigacja Wejdr Wróć

Dostrój P 1 0 Zeruj Zimlana Zapisz Wróć

Zmiana trybu wyświetlania obrazu

Tryb wyświetlania obrazu można dostosować do indywidualnych upodobań.

1. Naciśnij przycisk MENU, aby wyświetlić menu. Naciśnij przycisk ENTER, aby wybrać opcję „Obraz”.
2. Naciśnij ponownie przycisk ENTER aby wybrać opcję „Tryb”.
3. Naciśnij przycisk ▲ lub ▼, aby wybrać żądany efekt obrazu. Naciśnij przycisk ENTER
4. Naciśnij przycisk EXIT, aby zamknąć menu.

◆ Dynamiczne: Obraz w wysokiej rozdzielczości do oglądania w jasnym pomieszczeniu.
Standardowy: Tryb wyświetlania obrazu odpowiedni do normalnego otoczenia.
◆ Film: Tryb wyświetlania obrazu odpowiedni do ciemnych pomieszczeń.

Tryb wyświetlania obrazu musi zostać ustawiony oddzielnie dla każdego źródła sygnału wejściowego.

Możesz także nacisnąć przycisk P.MODE na pilocie, aby wybrać jedno z ustawień obrazu.

TV Obraz Tryb : Standardowy Podświetlenie 7 Kontrast 95 Jasność 45 Ostrość 50 Kolor 50 Odcień Z50 Ustawienia szczegółowe Wiecej Nawigacja Wejdź Wręc

TV Obraz Tryb : Standardowy Dynamiczne Podświetlenie Standardowy Kontrast 95 Film Jasność 45 Ostrość 50 Kolor 50 Odcień Z50 Ustawienia szczegółowe Wiecej Nawigacja Wejdź Wręć

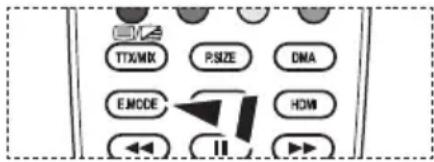

TTX/MIX PSIZE DMA E/MODE PMODE II

Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.
2. Za pomocą przycisków ◀ lub ▶ wybierz „Tryb obrazu”
3. Za pomocą przycisków ◀ lub ▶ wybierz aby Tryb obrazu
4. Carregue no botão EXIT ou TOOLS para sair.

Narzędzia Anynet+ (HDMI-CEC) Tryb obrazu ← Standardowy ► Tryb dźwięku : Użytkownika Automatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii : Wył Dual I-II : Mono ◆ Navigacja ◀ Zmiana ▼ Wyjdź

Dostosowanie obrazu niestandardowego

Telewizor dysponuje ustawieniami pozwalającymi na regulację jakości obrazu.

1. Aby wybrać żądany efekt obrazu, należy postępować zgodnie z punktami od 1 do 3 w części „Zmiana trybu wyświetlania obrazu”.
2. Naciśnij przycisk ▲ lub ▼, aby wybrać odpowiednią opcję. Naciśnij przycisk ENTER
3. Naciśnij przycisk ◀ lub ▶, aby zmniejszyć lub zwiększyć wartość wybranej opcji. Naciśnij przycisk ENTER
4. Naciśnij przycisk EXIT, aby zamknąć menu.

Podświetlenie: Jasność ekranu można dostosować poprzez regulację podświetlenia panelu LCD.(0\~10)
♦ Kontrast: Regulacja różnicy jasności/ciemności między obiektami a tłem.
♦ Jasność: Regulacja jasności całego ekranu.
♦ Ostrość: Regulacja konturów obiektów, aby były bardziej ostre lub łagodne.
♦ Kolor: Regulacja jasności kolorów.
♦ Odcień: Regulacja kolorów obiektów – dodawanie lub zmniejszanie ilości czerwonego i zielonego koloru – w celu nadania im bardziej naturalnego wygłądu.

TV Obraz Tryb : Standardowy ▷ Podświetlenie 7 Kontrast 95 Jasność 45 Ostrość 50 Kolor 50 Odcień Z50 Ustawienia szczegółowe ▷ Wiecej Nawigacja □ Wejdź Wróć

Podświetlenie 7 Nawigacja Zmiana Wróć

Zmienione wartości są zapisywane zgodnie z wybranym trybem wyświetlania obrazu.
W trybie PC można dokonywać zmian jedynie w opcjach „Podświetlenie”, „Kontrast” lub „Jasność”.
W trybach TV, Ext., AV, S-Video z ustawionym systemem PAL nie można korzystać z funkcji „Odcień”.
Domyślne ustawienia fabryczne można przywrócić za pomocą opcji „Zeruj”. (Szczegółowe informacje można znaleźć w części „Przywracanie domyślnych ustawień obrazu” na stronie 17).

Konfigurowanie szczegółowych ustawień obrazu

Można wybrać preferowaną i dostosowaną do wzroku użytkownika temperaturę kolorów.

1. Naciśnij przycisk MENU, aby wyświetlić menu.
   Naciśnij przycisk ENTER, aby wybrać opcję „Obraz”.
2. Naciśnij przycisk ENTER, aby wybrać opcję „Tryb”.
   Za pomocą przycisków ▲ lub ▼ wybierz „Standardowy” lub „Film”, po czym naciśnij przycisk ENTER
3. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Ustawienia szczegółowe”, a następnie ponownie naciśnij przycisk ENTER
4. Wybierz odpowiednią opcję, naciskając przyciski ▲ lub ▼, a następnie naciśnij przycisk ENTER
5. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER.
6. Naciśnij przycisk EXIT, aby zamknąć menu.
   Opcja „Ustawienia szczegółowe" jest dostępna w trybie „Standardowy” lub „Film”.
   W trybie PC, w ramach ustawień „Ustawienia szczegółowe” można dokonywać zmian jedynie w opcjach „Kontrast dynamiczny”, „Gamma” oraz „Balans bieli”.

TV Obraz Tryb : Standardowy ▷ Podśwletlenie 7 Kontrast 95 Jasność 45 Ostrość 50 Kolor 50 Odcień Z50 Ustawienia szczegółowe ▷ Wiecej Nawigacja □Wejdź Wroć

TV Ustawienia szczegółowe Regulacja czerni : Wył Kontrast dynamiczny : Średnia Gamma : 0 Przestrzeń kolorów : Użytkownika> Balans bieli Odcień skóry : 0 Uwydatn. krawędzi : Wył xvYCC : Wył Nawlgacja Wejdź Wręc

◆ Regulacja czerni: Wył/Niski/Średnia/Maks.
Umożliwia wybór poziomu czerni na ekranie w celu dopasowania głębi obrazu.
◆ Kontrast dynamiczny: Wył/Niski/Średnia/Maks.
Umożliwia wybranie optymalnego kontrastu obrazu.

◆ Gamma: -3 \~ +3

Istnieje możliwość regulacji intensywności kolorów podstawowych (czerwony, zielony, niebieski). Za pomocą przycisku ◀ lub ▶ wybierz optymalne ustawienie.

◆ Przestrzeń kolorów: Auto/Oryginalne/Użytkownika

Przestrzeń kolorów to matryca kolorów składająca się z barw „Czerwonego”, „Zielony” i „Niebieski” Wybierz ulubioną przestrzeń kolorów, aby uzyskać obraz w naturalnych barwach.

Auto: Automatyczna przestrzeń kolorów sprawia, że urządzenie automatycznie dostosowuje się do naturalnych kolorów w oparciu o źródła programów.
♦ Oryginalne: Oryginalna przestrzeń kolorów pozwala uzyskać głębokie, bogate kolory.
♦ Użytkownika: Umożliwia regulację zakresu kolorów w taki sposób, aby odpowiadała preferencjom użytkownika.

Konfiguracja przestrzeni kolorów

Kolor: Czerwonego/Zielony/Niebieski/Żółty/Cyjan/Purpurowy

Umożliwia regulację zakresu kolorów w taki sposób, aby odpowiadała preferencjom użytkownika. Opcja „Kolor” uaktywni się po określeniu opcji „Przestrzeń kolorów” jako „Użytkownika”.

Za pomocą przycisków ▲ lub ▼ wybierz kolor „czerwony”, „zielony”, „niebieski”, „żółty”, „Cyjan” lub „purpurowy”. Naciśnij przycisk ENTER.

Czerwonego/Zielony/Niebieski : W opcji „Kolor” można dostosować wartości RGB dla wybranego koloru.

Za pomocą przycisków ▲ lub ▼ wybierz kolor „czerwony”, „zielony” lub „niebieski”.

Naciśnij przycisk ENTER

Za pomocą przycisków ◀ lub ▶ zmniejsz lub zwiększ wartość określonej pozycji.

Naciśnij przycisk ENTER.

Zeruj: Powoduje przywrócenie domyślnych wartości przestrzeni kolorów.

◆ Balans bieli: Przes.czer./Przes.ziel./Przes.nieb./Wzm.czer./Wzm.ziel./Wzm.nieb./Zeruj

Umożliwia regulację temperatury koloru w celu uzyskania bardziej naturalnych kolorów. Przes.czer./Przes.ziel./Przes.nieb./Wzm.czer./Wzm.ziel./Wzm.nieb.: Zmiana wartości regulacji powoduje odświeżenie dostosowywanego ekranu. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER Za pomocą przycisku ◀ lub ▶ wybierz optymalne ustawienie.

Zeruj: Uprzednio wybrane ustawienia balansu bieli zostają zastąpione domyślnymi ustawieniami fabrycznymi.

◆ Odcień skóry: -15 \~ +15

Umożliwia zwiększenie nasycenia koloru, odpowiadającego barwom skóry.

Za pomocą przycisków ◀ lub ▶ określ optymalne ustawienie.

Zmiana wartości regulacji powoduje odświeżenie dostosowywanego ekranu.

◆ Uwydatn. krawędzi: Wył/Wł

Umożliwia uwydatnienie krawędzi obiektów w obrazie.

◆ xvYCC: Wył/W

Ustawienie trybu xvYCC na wartość Wł. zwiększa widoczność szczegółów i przestrzeń kolorów podczas oglądania filmów z urządzeń zewnętrznych (np. odtwarzacza DVD) podłączonych do wejścia HDMI lub Component IN. Aby korzystać z tej funkcji, należy ustawić tryb Obraz na wartość Film.

Ta funkcja jest dostępna wyłącznie w trybie „Film“, w opcjach „HDMI” oraz „Moduł”.
Jeśli funkcja xvYCC jest aktywna, nie można wybrać opcji PIP.

Przywracanie domyślnych ustawień obrazu

Ustawienia obrazu można przywrócić do fabrycznych wartości domyślnych.

1. Aby wybrać żądany efekt obrazu, należy postępować zgodnie z punktami od 1 do 3 opisanymi w części „Zmiana trybu wyświetlania obrazu” na stronie 15.
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Zeruj”, a następnie naciśnij przycisk ENTER
3. Naciśnij przycisk ▲ lub ▼, aby wybrać opcję „OK” lub „Anuluj”. Naciśnij przycisk ENTER
4. Naciśnij przycisk EXIT, aby zamknąć menu.
   ➢ Pozycja „Zeruj” będzie dostępna w każdym trybie obrazu.

TV Obraz △Wiecej Opcje obrazu Zeruj : OK OK Anuluj Nawigacja Wejdź Wróć

Konfiguracja opcji obrazu

1. Naciśnij przycisk MENU, aby wyświetlić menu. Naciśnij przycisk ENTER, aby wybrać opcję „Obraz”.
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Opcje obrazu”, a następnie naciśnij przycisk ENTER
3. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼. Naciśnij przycisk ENTER
4. Naciśnij przycisk EXIT, aby zamknąć menu.
5. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER. ➢ W trybie PC, w ramach opcji „Opcje obrazu” można zmieniać jedynie wartości dla „Ton kolorów” oraz „Rozmiar”.

♦ Ton kolorów: Zimny2/Zimny1/Normalny/Ciep.1/Ciep.2

Można wybrać preferowaną i dostosowaną do wzroku użytkownika temperaturę kolorów.

Zmienione wartości są zapisywane zgodnie z wybranym trybem wyświetlania „obrazu”.
„Ciep.1” lub „Ciep.1” są aktywowane wyłącznie wtedy, gdy używany jest tryb obrazu „Film”

TV Obraz △Wiecej Opcje obrazu > Zeruj : OK > Nowigacja Węjdź Wróć

TV Opcje obrazu Ton kolorów : Normalny ▷ Rozmiar : Auto szeroko ▷ Tryb ekranu : 16:9 ▷ Cyf. red. szumu : Auto ▷ DNle : Wył ▷ Czerń HDMI : Normalny ▷ Poprawa filmów : Niski ▷ Tylko tryb niebieski: Wył ▷ Nawigacja Wojdź Wróć

♦ Rozmiar: Auto szeroko/16:9/Szer. powiększ/Powiększenie/4:3/Bez overscanu

Istnieje możliwość wyboru rozmiaru obrazu najlepiej odpowiadającego aktualnym wymaganiom użytkownika.

◆ Auto szeroko.: Automatyczne dopasowanie rozmiaru obrazu do proporcji ekranu „16:9”.
◆ 16:9: Dostosowuje rozmiar obrazu do formatu 16:9, odpowiedniego dla filmów DVD oraz innych programów szerokoekranowych.
◆ Szer. powiększ: Powiększenie obrazu do formatu większego niż 4:3.
◆ Powiększenie: Powiększenie obrazu panoramicznego 16:9 do pełnej wysokości ekranu.
◆ 4:3: Jest to ustawienie domyślne dla filmów wideo i programów nadawanych w normalnym formacie obrazu.
Bez overscanu: Funkcja ta zapobiega okrojeniu obrazu podczas wyświetlania go w sygnale HDMI (720p/1080i/1080p) lub Component (1080i/1080p).

Funkcja „Auto szeroko.“ jest dostępna tylko w trybie „TV“, „Złącze1“, „Złącze2“, „AV“ i „S-VIDEO“.
W trybie PC można wybierać tylko tryby „16:9” i „4:3”.
➢ Można dostosowywać oraz zapisywać ustawienia dla każdego urządzenia zewnętrznego podłączonego do wejścia telewizora.
Pozostawienie statycznego obrazu na czas dłuższy niż dwie godziny może stać się przyczyną tymczasowego utrwalenia obrazu.
„Szer. powiększ” : Po wybraniu opcji ☑ za pomocą przycisku ▶ lub przycisku ENTER Ⓧ można przesuwać ekran w góre/dół przy użyciu przycisków ▲ lub ▼.
„Powiększenie” : Wybierz opcję 📄 za pomocą przycisku ◀ lub ▶. Za pomocą przycisku ▲ lub ▼ można przesuwać obraz w górę i w dół. Po wybraniu opcji 📄 za pomocą przycisku ▲ lub ▼ można powiększyć lub pomniejszyć obraz w pionie.

Jeśli w funkcji PIP (obraz w obrazie) zostanie włączony tryb „Double” (☐,☐), opcja zmiany wielkości obrazu nie będzie dostępna.

Po wybraniu opcji „Bez overscanu” w trybie HDMI (1080i/1080p) lub Component (1080i/1080p): Wybierz 📄 za pomocą przycisku ◀ lub ▶. Użyj przycisków ▲, ▼, ◀ lub ▶ aby przesunąć obraz. Zeruj: Za pomocą przycisku ◀ lub ▶ wybierz opcję „Reset”, a następnie naciśnij przycisk ENTER ⚫ W ten sposób można przywrócić poprzednie ustawienia.

Opcje te można wybierać także za pomocą przycisku P.SIZE na pilocie.

Tryb ekranu: 16:9/Szer. powiększ/Powiększenie/4:3

Po wybraniu dla rozmiaru obrazu ustawienia Auto szeroko, podczas oglądania programu w formacie 16:9 można wybrać ustawienie rozmiaru obrazu 4:3 WSS (Wide Screen Service) lub nie wybrać żadnego ustawienia. Poszczególne kraje europejskie wymagają użycia różnych rozmiarów obrazu, dlatego ustawienie tej funkcji powinno zostać określone przez użytkownika.

◆ 16:9: Ustawia obraz w formacie 16:9
♦ Szer. powiększ: Powiększenie obrazu do formatu większego niż 4:3.
◆ Powiększenie: Rozciągnięcie w pionie obrazu wyświetlanego na ekranie.
◆ 4:3: Wyświetlanie obrazu w formacie 4:3.

Ta funkcja jest dostępna w trybie „Auto szeroko.”
Ta funkcja nie jest dostępna w trybie „PC”, „Component” lub „HDMI”.

♦ Cyf. red. szumu: Wył/Niski/Średnia/Maks./Auto

dar Jeśli sygnał wejściowy odbierany przez telewizor jest słaby, włączając układ cyfrowej redukcji szumów można do pewnego stopnia zredukować zakłócenia i odbicia na ekranie.

Jeśli sygnał jest słaby, wybierz poszczególne opcje do momentu wyświetlenia obrazu o najlepszej jakości.

DNle: Wyl/Demo/Wl

Ten telewizor jest wyposażony w funkcję DNle zapewniającą wysoką jakość obrazu. Po włączeniu funkcji DNle wyświetlany jest ekran z informacją o jej uaktywnieniu. Po wybraniu dla funkcji DNle ustawienia Demo, na ekranie wyświetlany jest jednocześnie obraz z zastosowaniem funkcji DNle i normalny obraz w celu zademonstrowania działania funkcji. Umożliwia to zaobserwowanie różnicy w jakości obrazu

DNIe™ (Digital Natural Image engine) DNIe™

Ta funkcja umożliwia poprawę jakości obrazu poprzez trójwymiarową redukcję szumów, uwydatnienie szczegółów, zwiększenie kontrastu oraz podwyższenie poziomu bieli. Nowy algorytm kompensacji obrazu umożliwia uzyskanie jaśniejszego, bardziej klarownego obrazu o większym poziomie szczegółów. Technologia DNl ^™ zapewnia poprawę jakości obrazu niezależnie od poziomu sygnału.

Ta funkcja nie jest dostępna w trybie „Film” oraz „Standardowy”.

♦ Czerń HDMI: Normalny/Niski

Umożliwia wybór poziomu czerni na ekranie w celu dopasowania głębi obrazu.

Ta funkcja jest aktywna tylko, gdy źródło zewnętrzne jest podłączone do gniazda HDMI (sygnały RGB).

♦ Poprawa filmów: Wył/Niski/Średnia/Maks./Demo

Zapewnia bardziej naturalny wygląd skóry oraz wyraźniejszą prezentację tekstu, nawet w szybkich scenach.

Korzystaj z tej funkcji podczas oglądania filmów.
Ta funkcja nie jest dostępna w trybach „Szer. powiększ” oraz „Powiększenie”.

Nie jest również dostępna, jeśli funkcja „PIP” została ustawiona na „Wł”.
Ta funkcja nie jest obsługiwana w trybie HDMI 1080p/24Hz.

♦ Tylko tryb niebieski: Wył/Wł

Ta funkcja jest przeznaczona dla specjalistów zajmujących się pomiarem parametrów urządzeń audio-video. Eliminuje ona czerwoną i zieloną barwę z sygnału wideo, pozostawiając jedynie kolor niebieski, tworząc w ten sposób efekt filtra, za pomocą którego regulowany jest koloru i odcienie obrazu w urządzeniach wideo, takich jak odtwarzacze DVD, zestawy kina domowego itp.

Za pomocą tej funkcji można ustawić preferowane wartości kolorów i ich odcieni odpowiednio do poziomu sygnału danego urządzenia wideo, używając wzorców paska kolorów Czerwony/Zielony/Niebieski/Błękitny/Purpurowy/Żółty, bez stosowania dodatkowego filtra koloru niebieskiego.

Opcja „Tylko tryb niebieski” jest dostępna wtedy, gdy tryb obrazu ustawiono jako „Film” lub „Standardowy”.

Wyświetlanie obrazu w obrazie (PIP)

Podczas wyświetlania wybranego programu lub sygnału z wejścia wideo można wyświetlić na głównym obrazie dodatkowy obraz. W ten sposób można oprócz wybranego programu ogłądać jednocześnie dodatkowy program lub sygnał z wejścia wideo.

1. Naciśnij przycisk MENU, aby wyświetlić menu.
   Za pomocą przycisków ▲ lub ▼ wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „PIP”, a następnie naciśnij przycisk ENTER
3. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER
4. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER.
5. Naciśnij przycisk EXIT, aby zamknąć menu.

   Można zauważyć, że obraz w okienku PIP stanie się nieco nienaturalny po ustawieniu wyświetlania gry lub tekstów piosenek do karaoke na ekranie głównym.

TV Ustawienia Plug & Play Język : Polski Czas Efekt świetlny : Oglądanie wł. Montaż scienny Melodia : Wył Rozrywka : Wył Oszcz. energii : Wył PIP Navigacja Wejdź Wróć TV Tryb pi Łżytkownika PIP : Wł Źródło : TV Rozmiar : Położenie : ▶ Program : P 1 Navigacja Wejdź Wróć

Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.
2. Za pomocą przycisków ▲ lub ▼ wybierz funkcję „PIP”, a następnie naciśnij przycisk ENTER
3. Wybierz konkretną pozycję za pomocą przycisków ▲ lub ▼.
4. Za pomocą przycisków ◀ lub ▶ wybierz żądaną opcję.
5. Naciśnij przycisk EXIT lub TOOLS, aby zamknąć menu.

Narzędzia Anynet+ (HDMI-CEC) Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii : Wył PIP Nawigacja Wejdź Wyjdź PIP PIP : Wi Źródło : TV Program : P 1 Rozmiar : Położenie : Nawigacja Zmiana Wróć

PIP: WI/WyI

Umożliwia bezpośrednie włączenie lub wyłączenie funkcji obrazu w obrazie.

Główny obraz Okienko
Moduł	TV, Ext.1, Ext.2, AV
HDMI 1, 2, 3	TV, Ext.1, Ext.2, AV
PC	TV, Ext.1, Ext.2, AV

♦ Źródło

Służy do wybierania źródła sygnału pokazywanego w oknie podglądu.

♦ Rozmiar: / - / □ □

Służy do wybierania rozmiaru okna podglądu.

Opcja „Rozmiar” jest dostępna, jeśli główny obraz jest wyświetlany w trybie „HDMI”.

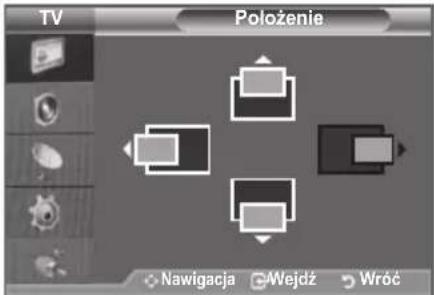

Położenie: /-/ /- - -

Służy do wybierania położenia okna podglądu na ekranie.

W trybie Double (□,□) niemożna wybierać opcji „Położenie”.

Program

Kanał wyświetlany w oknie podglądu można wybrać tylko wtedy, gdy dla opcji „Źródło” wybrano ustawienie „TV”.

Funkcje dźwięku

1. Naciśnij przycisk MENU, aby wyświetlić menu. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Dźwięk”, „Dźwięk a następnie naciśnij przycisk ENTER

2. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER

3. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER

4. Naciśnij przycisk EXIT, aby zamknąć menu.

Tryb: Standardowy/Muzyka/Film/Mowa/Użytkownika Profile dźwięku umożliwiają dostosowanie ustawień do danego programu.

Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.
2. Za pomocą przycisków ◀ lub ▶ wybierz żądany tryb obrazu.
3. Za pomocą przycisków ◀lub ▶ wybierz żądany tryb dźwięku.
4. Naciśnij przycisk EXIT lub TOOLS, aby zamknąć menu.

Dźwięk Tryb : Użytkownika ▶ Korektor ▶ SRS TS XT : Wył ▶ Auto głośność : Wył ▶ Głośnik TV : Wł ▶ Wybor Dźwięku : Dźwięk Główny ▶ Nawigacja ▶ Wejdź ▶ Wróć

Narzędzia Anynet+ (HDMI-CEC) Tryb obrazu : Standardowy Tryb dźwięku ← Użytkownika ► Automatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii : Wył Dual I-II : Mono ◆ Navigacja ◆ Zmiana → Wyjdź

♦ Korektor: Balans/100Hz/300Hz/1kHz/3kHz/10kHz

Telewizor został wyposażony w szereg ustawień pozwalających na regulację jakości dźwięku.

Wprowadzenie jakichkolwiek zmian ustawień powoduje automatyczne przełączenie trybu dźwięku w tryb „Użytkownika”.

TV Korektor P L Balans 100Hz 300Hz 1kHz 3kHz 10kHz Nawigacja Zmiana Wróć

◆ SRS TS XT: Wył/Wł

TruSurround XT to opatentowana technologia firmy SRS, która umożliwia odtwarzanie 5.1-kanałowego dźwięku przy użyciu dwóch głośników. Technologia TruSurround zapewnia realistyczne wrażenia symulujące dźwięk przestrzenny za pośrednictwem dowolnego zestawu dwóch głośników, w tym głośników wbudowanych w telewizor. Funkcja ta jest całkowicie zgodna z wszystkimi formatami wielokanałowymi.

Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.
2. Za pomocą przycisków ▲ lub ▼ wybierz „SRS TS XT”.
3. Za pomocą przycisków ▲ lub ▼ wybierz „Wyl” lub „Wł”.
4. Naciśnij przycisk EXIT lub TOOLS, aby zamknąć menu.

Narzędzia Anynet+ (HDMI-CEC) Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wył. : Wył SRS TS XT Oszcz. energii : Wył Dual I-II : Mono Nawigacja Zmiana Wyjdz

TruSurround XT, SRS i symbol ●a znakami towarowymi firmy SRS Labs, Inc. Technologia TruSurround XT jest używana na podstawie licencji firmy SRS Labs, Inc

♦ Auto głośność: Wył/Wł

Ponieważ poszczególne stacje nadają sygnał o różnych parametrach, prawie po każdej zmianie kanału konieczne jest ponowne wyregulowanie głośności. Funkcja ta umożliwia automatyczne dopasowanie głośności na odpowiednim kanale przez obniżenie jej, gdy modulacja sygnału jest wysoka, lub podwyższenie, gdy jest ona niska.

Głośnik TV: Wył/Wł

Jeśli dźwięk ma być odtwarzany przez oddzielne głośniki, należy wyłączyć wzmacniacz wewnętrzny.

▲+, ▲ oraz przycisk MUTE nie są aktywne, jeśli opcja „Głośnik TV” jest wyłączona.
Jeśli „Głośnik TV” jest ustawiony na wartość „Wył”, można posługiwać się jedynie opcją „Wybór Dźwięku” w menu „Dźwięk” (w trybie PIP).

♦ Wybór Dźwięku: Dźwięk Główny/Dźwięk PIP

Kiedy funkcja PIP jest aktywna, można odsłuchiwać dźwięk z okna podglądu.

• Dźwięk Główny: Umożliwia słuchanie dźwięku z głównego okna.
• Dźwięk PIP: Umożliwia słuchanie dźwięku z okienka.

Wybieranie trybu dźwięku

Tryb dźwięku można ustawić w menu „Narzędzia”. Po ustawieniu „Dual I-II” na ekranie wyświetli się aktualny tryb dźwięku.

1. Naciśnij przycisk TOOLS znajdujący się na pilocie..
2. Za pomocą przycisków ▲ lub ▼ wybierz funkcję „Dual I-II”
3. Za pomocą przycisków ◀ lub ▶ wybierz żądaną opcję.
4. Naciśnij przycisk ENTER .

	Rodzaj dźwięku	Dual 1/2 Domyślny
A2 Stereo	Mono Mono		Automatyczna zmiana
	Stereo	Stereo ⇔ Mono
	Dual	Dual 1 ⇔ Dual 2	Dual 1
NICAM Stereo	Mono Mono		Automatyczna zmiana
	Stereo	Mono ⇔ Stereo
	Dual	Mono ⇔ Dual 1 Dual 2	Dual 1

Narzędzia Anynet+ (HDMI-CEC) Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii : Wył Dual I-II Mono Nawlgacja Zmlana Wyjdz

Jeśli sygnał stereofoniczny jest słaby i przestawia się automatycznie, zaleca się ustawienie trybu Mono.
Ta funkcja jest aktywna tylko dla sygnału dźwięku stereofonicznego. Jest nieaktywna w przypadku sygnału dźwięku mono.
Ta funkcja jest dostępna tylko w trybie TV.

Podłączanie słuchawek (zestaw sprzedawany osobno)

Do telewizora można podłączyć słuchawki, aby podczas oglądania telewizji nie przeszkadzać innym osobom znajdującym się w pokoju.

Po włożeniu wtyczki słuchawek do odpowiedniego portu, w menu „Dźwięk” można wybrać jedynie opcje „Auto głośność” oraz „Wybór Dźwięku” (w trybie PIP).
Długotrwałe korzystanie ze słuchawek przy ustawionym wysokim poziomie głośności może być szkodliwe dla słuchu.
Po podłączeniu słuchawek do telewizora dźwięk nie jest odtwarzany z głośników.
Głośność dźwięku w słuchawkach i głośnikach jest ustawiana niezależnie.

Panel boczny telewizora

Ustawianie i wyświetlanie zegara

Telewizor wyposażony jest w funkcję zegara, który można ustawić tak, aby po naciśnięciu przycisku INFO wyświetlana była aktualna godzina. Ustawienie zegara jest także niezbędne, aby móc korzystać z automatycznego włącznika/wyłącznika czasowego.

1. Naciśnij przycisk MENU, aby wyświetlić menu. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Czas”, a następnie naciśnij przycisk ENTER
3. Naciśnij przycisk ENTER aby wybrać opcję „Ust. zegara”.

Aby... Naciśnij...
Przejść do pola „Mies“, „Data“, „Rok“, „godz.“ lub „Minuta“	Przycisk ◀ lub ▶
Ustawić wartość w połu „Mies“, „Data“, „Rok“, „godz.“ lub „Minuta“	Przycisk ▲ lub ▼
Potwierdź ustawienie.	Przycisk ENTER [IMAGE]

Tryb : Użytkowychka Ostawienia Plug & Play Język : Polski Czas Efekt świetlny : Oglądanie wł. Montaż scienny Melodia : Wył Rozrywka : Wył Oszcz. energii : Wył PIP Nawlgacja Wejdź Wróć

TV Ust. zegara Mies Data Rok 01 01 2008 godz. 00 00 Nawigacja Zmiana Wróć

1. Naciśnij przycisk EXIT, aby zamknąć menu.

Po naciśnięciu przycisku INFO zostanie wyświetlona bieżąca godzina.
„Rok”, „miesiąc”, „datę”, „godzinę” i „minutę” można także ustawić za pomocą przycisków numerycznych na pilocie.

Nastawianie automatycznego wyłączania

Telewizor może przejść automatycznie w tryb gotowości po upływie wybranego czasu (w przedziale od 30 do 180 minut).

1. Naciśnij przycisk MENU, aby wyświetlić menu. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Czas”, a następnie naciśnij przycisk ENTER
3. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Automatycz. wył.”, a następnie naciśnij przycisk ENTER
4. Naciśnij kilkakrotnie przycisk ▲ lub ▼, aż do pojawienia się właściwego czasu (Wył, 30, 60, 90, 120, 150, 180). Naciśnij przycisk ENTER
5. Naciśnij przycisk EXIT, aby zamknąć menu.

Po upływie wybranego czasu telewizor automatycznie przełączy się w tryb gotowości.

TV Fryb : Uzytkownka Ustawienia Plug & Play Język : Polski Czas Efekt śwletlny : Oglądanle wt. Montaż scienny Melodia : Wył Rozrywka : Wył Oszcz. energii : Wył PIP Nawigacja Wejdź Wróć

Ust. zegara : 00:00 Automatycz. wył. : Wył Zegar 1 : 30 Zegar 2 : 60 Zegar 3 : 90 120 150 180 Nawigacja Wejdź Wróć

Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.
2. Za pomocą przycisków ▲ lub ▼ wybierz funkcję “Automatycz. wył.”
3. Za pomocą przycisków ◀ lub ▶ wybierz minutę.
4. Naciśnij przycisk EXIT lub TOOLS, aby zamknąć menu.

Narzędzia Anynet+ (HDMI-CEC) Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wyt. Wył SRS TS XT : Wył Oszcz. energii : Wył Dual I-II : Mono Nawlgacja Zmiana Wyjda

Automatyczne włączanie i wyłączanie telewizora

1. Naciśnij przycisk MENU, aby wyświetlić menu. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Czas”, a następnie naciśnij przycisk ENTER
3. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Włącznik czasowy 1”, „Włącznik czasowy 2”, „Włącznik czasowy 3”, a następnie naciśnij przycisk ENTER

Można określić trzy różne ustawienia włącznika/wyłącznika czasowego.

Wymagane jest ustawienie zegara.

1. Naciśnij przycisk ◀ lub ▶ i wybierz odpowiednią opcję. Za pomocą przycisków ▲ lub ▼ zmień ustawienie.

♦ Czas włączenia : Wybierz godzinę, minutę i opcję „Włączone”/„Wyłączone”.(Aby włączyć zegar z ustawionymi wartościami, wybierz „Włączone”).

Ustawienia Plug & Play ▷ Język : Polski ▷ Czas ▷ Efekt świetlny : Oglądanie wł. ▷ Montaż scienny ▷ Melodia : Wył ▷ Rozrywka : Wył ▷ Oszcz. energii : Wył ▷ PIP ▷ Nawlgacja ▼Wejdź ▼Wróć

TV Zegar 1 Czas włączenia 00 : 00 Wyłączone Czas włączenia 00 : 00 Wyłączone Głośność Program 10 1 Powtórz Jednokrótne ► Nawigacja Zmiana Wróć

♦ Czas wyłączeniae : Wybierz godzinę, minutę i opcję „Włączone”/„Wyłączone”.(Aby włączyć zegar z ustawionymi wartościami, wybierz „Włączone”).
♦ Głośność : Wybierz poziom głośności przy włączaniu telewizora.
♦ Powtórz : Wybierz opcję „Jednokrotnie”, „Codziennie”, „Pon. – pt.”, „Pon. – sob.” lub „Sob. – niedz.”
♦ Program : Jeśli aktywny jest wyłącznik czasowy, można włączyć dowolny kanał.

Godzinę, i minuty można wprowadzić bezpośrednio za pomocą przycisków numerycznych na pilocie.

Automatyczne wyłączenie zasilania

W przypadku ustawienia włącznika czasowego na tryb „Wł” telewizor wyłączy się automatycznie, jeśli przez 3 godziny od chwili włączenia przez włącznik czasowy nie będą używane żadne elementy sterujące. Funkcja ta jest dostępna tylko w przypadku ustawienia włącznika czasowego na tryb włączony i zapobiega uszkodzeniu telewizora spowodowanemu przegrzaniem podzespołów w przypadku pozostawienia odbiornika włączonego przez długi czas.

Wybieranie języka

Po włączeniu telewizora po raz pierwszy należy wybrać język, w którym będą wyświetlane menu i komunikaty ekranowe.

1. Naciśnij przycisk MENU, aby wyświetlić menu ekranowe. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Język”, a następnie naciśnij przycisk ENTER
3. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼. Naciśnij przycisk ENTER
4. Naciśnij przycisk EXIT, aby zamknąć menu.

TV Ustawienia Plug & Play ▶ Język : Polski ▶ Czas ▶ Efekt świetlny : Oglądanie wt. ▶ Montaż scienny ▶ Melodia : Wył ▶ Rozrywka : Wył ▶ Oszcz. energii : Wył ▶ PIP ▶ Nawigacja ▶ Wejdź ▶ Wróć

Ustawianie efektu oświetlenia (w zależności od modelu)

Zależnie od potrzeby można włączyć lub wyłączyć diodę LED z przodu telewizora. Można to zrobić w celu zaoszczędzenia energii lub jeśli jej światło jest nieprzyjemne dla oczu.

1. Naciśnij przycisk MENU, aby wyświetlić menu ekranowe. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Efekt świetlny”, a następnie naciśnij przycisk ENTER
3. Za pomocą przycisków ▲ lub ▼ wybierz ustawienie „Wyl”, „Czuwanie wt.”, „Oglądanie wt.” lub „Wł”.
   Naciśnij przycisk ENTER.

♦ Wyl: Dioda nie zapali się.
◆ Czuwanie wł.: Dioda świeci w trybie gotowości.
♦ Oglądanie wł.: Dioda świeci podczas oglądania telewizji.
♦ Wł: Dioda jest zawsze włączona.

TV Tryb : Użytkowypka Ostawienia Plug & Play Język : Polski Czas Efekt świetlny : Oglądanie wł. Montaż scienny Melodia : Wył Rozrywka : Wył Oszcz. energii : Wył PIP Nawigacja Wejdź Wróć

SAMSUNG LED

Aby zmniejszyć pobór energii, należy ustawić opcję Efekt świetlny na Wył.

1. Naciśnij przycisk EXIT, aby zamknąć menu.

Melodia/ Rozrywka/ Oszcz. energii

1. Naciśnij przycisk MENU, aby wyświetlić menu.
   Za pomocą przycisków ▲ lub ▼ wybierz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER.
2. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER
3. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER.
4. Naciśnij przycisk EXIT, aby zamknąć menu.

TV Fryb : Użytkownika Ustawienia Plug & Play Język : Polski Czas Efekt świetlny : Oglądanie wł. Montaż scienny Melodia : Wył Rozrywka : Wył Oszcz. energii : Wył PIP Nawigacja Wojdź Wróć

♦ Melodia: Wył/Niski/Średnia/Maks.

Można dostosować melodię odtwarzaną po włączeniu/wyłączeniu telewizora.

Melodia nie jest odgrywana, jeśli:

• dźwięk telewizora został wyłączony poprzez naciśnięcie przycisku MUTE,
• dźwięk telewizora został wyłączony poprzez naciśnięcie przycisku ⊖ (głośność),
  – Gdy telewizor jest wyłączony za pomocą funkcji wyłącznika czasowego.

♦ Rozrywka: Wył/Sport/Kino/Gra

Tryb „Rozrywka” umożliwia wybranie optymalnego obrazu i dźwięku dla programów sportowych, filmów oraz gier.

• Wył: Wyłączenie funkcji „Rozrywka”.
  – Sport: Zapewnia optymalną jakość obrazu i dźwięku w programach sportowych. Pozwala na uzyskanie ekscytujących kolorów i niepowtarzalnego dźwięku.
  – Kino: Zapewnia optymalną jakość obrazu i dźwięku w filmach. Umożliwia uzyskanie bogatszego nasycenia barw i pełniejszego dźwięku.

– Gra: Zapewnia optymalną jakość obrazu i dźwięku w grach. Włączenie tego trybu spowoduje przyspieszenie tempa gry, jeśli do telewizora zostanie podłączona zewnętrzna konsola do gry.

Włączenie któregokolwiek z trzech trybów „Rozrywka” spowoduje zablokowanie ustawień i nie będzie ich można zmienić. Aby wprowadzić zmiany w trybach obrazu i dźwięku, wyłącz tryb „Rozrywka”.
Ustawienia „Rozrywka” są zapisywane dla każdego źródła sygnału.
Po włączeniu jednego z trzech dostępnych trybów "Rozrywka" funkcja „SRS TS XT” nie będzie dostępna.

Ustawienie „Rozrywka” można zmienić, kilkukrotnie naciskając przycisk E.MODE na pilocie.

TTX/MK P/SIZE DMA EMODE HDMI <<|> ||>

♦ Oszcz. energii: Wył/Niski/Średnia/Maks./Auto

Funkcja ta umożliwia dopasowanie jasności ekranu w zależności od warunków oświetleniowych otoczenia.

- Wył: Pozwala wyłączyć funkcję oszczędzania energii.

• Niski: Ustawia odbiornik w trybie pracy na niskim poziomie oszczędzania energii.
  – Średnia: Ustawia odbiornik w trybie pracy na średnim poziomie oszczędzania energii.

- Maks.: Ustawia odbiornik w trybie pracy na wysokim poziomie oszczędzania energii.

- Auto: Pozwala na automatyczne dostosowanie jasności ekranu do wyświetlanych scen.

Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.
2. Za pomocą przycisków ▲ oraz ▼ wybierz „Oszcz. energii”
3. Za pomocą przycisków ▲ oraz ▼ wybierz „Wył”, „Niski”, „Średnia”, „Maks.” lub „Auto”.
4. Naciśnij przycisk EXIT lub TOOLS, aby zamknąć menu.

Narzędzia Anynet+ (HDMI-CEC) Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii ◀ Wył ▶ Dual I-II : Mono Nawigacja Zmiana Wyjdz

Wybieranie źródła

Do wyboru jest szereg zewnętrznych źródeł podłączanych do gniazd wejściowych telewizora.

1. Naciśnij przycisk MENU, aby wyświetlić menu.
   Za pomocą przycisków ▲ lub ▼ wybierz opcję „Wejście”, a następnie naciśnij przycisk ENTER
2. Naciśnij ponownie przycisk ENTER, aby wybrać opcję „Wybierz źródło”.
   Gdy do telewizora nie jest podłączone żadne urządzenie zewnętrzne, dla opcji „Wybierz źródło” dostępne są tylko ustawienia „TV”, „Złącze1”, „Złącze2”. Ustawienia „AV”, „S-Video”, „Moduł”, „PC”, „HDMI1”, „HDMI2” i „HDMI3” są dostępne dopiero po podłączeniu urządzenia do odpowiedniego gniazda.
3. Wybierz odpowiednie urządzenie, naciskając przycisk ▲ lub ▼. Naciśnij przycisk ENTER

Naciskaj przycisk SOURCE na pilocie, aby przejrzeć wszystkie dostępne źródła sygnału. Tryb TV można wybrać za pomocą przycisku TV, przycisków numerycznych (0\~9) albo przycisku P ⬇/√ na pilocie.

Te opcje można wybierać także za pomocą przycisku HDMI na pilocie.

TV Tryb : Uzytkownikia Wejście Wybierz źródło : TV Edytuj nazwę Anynet+(HDMI-CEC) WISELINK Nawigacja Wejdź Wróć TV Tryb : Uzytkownikia Wybierz źródło TV Złącze1 : ---- Złącze2 : ---- AV : ---- S-Video : ---- Modułt : ---- PC : ---- Wiecej Nawigacja Wejdź Wróć TV SOURCE TV SOURCE + - + - E MODE HDMI

Edytowanie nazw źródeł sygnału wejściowego

Nazwanie urządzeń podłączonych do gniazd wejściowych ułatwia wybieranie właściwego źródła sygnału.

1. Naciśnij przycisk MENU, aby wyświetlić menu.
   Naciśnij przycisk ENTER, aby wybrać opcję „Wejście”.
2. Za pomocą przycisków ▲ lub ▼ wybierz opcję „Edytuj nazwę”, a następnie naciśnij przycisk ENTER
3. Za pomocą przycisków ▲ lub ▼ wybierz urządzenie, którego nazwę chcesz edytować. Naciśnij przycisk ENTER
4. Naciśnij przycisk ▲ lub ▼, aby wybrać odpowiednie urządzenie. Naciśnij przycisk ENTER
5. Naciśnij przycisk EXIT, aby zamknąć menu.

Po podłączeniu komputera o rozdzielczości 1920 x 1080@60Hz do portu HDMI IN 2 należy ustawić tryb „HDMI2” na „PC” w polu „Edytuj nazwę” trybu „Wejście”.

Tryb : Użytkownikia Wybierz źródło : TV Edytuj nazwę Anynet+(HDMI-CEC) WISELINK Nawigacja Wejdź Wróć Tryb : Użytkownikia Edytuj nazwę Złącze1 Złącze2 AV S-Video Moduł PC HDMI1 HDMI2 HDMI3 Magnetowid DVD Dekoder kabl. Dekoder sat. Przys. PVR Odbiornik AV Nawigacja Wejdź Wróć

Konfigurowanie oprogramowania na komputerze (na przykładzie systemu Windows XP)

Poniżej przedstawiono ustawienia ekranu w systemie Windows w przypadku typowego zestawu komputerowego. Wygląd ekranów na poszczególnych komputerach może się różnić w zależności od wersji systemu Windows i typu karty graficznej. Pomimo różnic w wyglądzie podstawowe opcje konfiguracji są na ogół takie same. (w przeciwnym wypadku należy skontaktować się z producentem komputera lub sprzedawcą produktów firmy Samsung).

1. W menu Start systemu Windows kliknij opcję „Panel sterowania”.
2. W oknie panelu sterowania wybierz kategorię „Wygląd i kompozycje”, aby wyświetlić kolejne okno.

3. W oknie panelu sterowania wybierz kategorię „Ekran”, aby wyświetlić kolejne okno.

4. W wyświetlonym oknie przejdź na kartę „Ustawień”. Poprawne ustawienie rozmiaru ekranu (rozdzielczości): Optymalnie — 1920 X 1080. Jeśli jest dostępna opcja pionowej częstotliwości odświeżania ekranu, poprawną wartością będzie „60” lub „60 Hz”. W przeciwnym wypadku kliknij przycisk „OK”, aby zamknąć okno.

Tryby wyświetlania

Położenie i rozmiar ekranu różnią się w zależności od typu monitora komputera i wybranej rozdzielczości. Zaleca się stosowanie wartości rozdzielczości podanych w tabeli.

D-Sub Wejście

Tryb Rozdzielczość		Częstotliwość pozioma (kHz)	Częstotliwość pionowa (Hz)	Częstotliwość zegara pikseli (MHz)	Polaryzacja synchronizacji (pozioma/pionowa)
IBM	640 x 350	31,469	70,086	25,175	+ / -
	720 x 400	31,469	70,087	28,322	- / +
VESA	640 x 480	31,469	59,940	25,175	- / -
	640 x 480	37,861	72,809	31,500	- / -
	640 x 480	37,500	75,000	31,500	- / -
	800 x 600	37,879	60,317	40,000	+ / +
	800 x 600	48,077	72,188	50,000	+ / +
	800 x 600	46,875	75,000	49,500	+ / +
	1024 x 768	48,363	60,004	65,000	- / -
	1024 x 768	56,476	70,069	75,000	- / -
	1024 x 768	60,023	75,029	78,750	+ / +
	1280 x 1024	63,981	60,020	108,000	+ / +
	1280 x 1024	79,976	75,025	135,000	+ / +
	1360 x 768	47,712	60,015	85,500	+ / +
	1600 x 1200	75,000	60,000	162,000	+ / +
CVT	1920 x 1080RB	66,587 59,934 138,500	+ / -

HDMI/DVI Wejście

Tryb Rozdzielczość		Częstotliwość pozioma (kHz)	Częstotliwość pionowa (Hz)	Częstotliwość zegara pikseli (MHz)	Polaryzacja synchronizacji (pozioma/pionowa)
VESA	640 x 480	31,469	59,940	25,175	- / -
	800 x 600	37,879	60,317	40,000	+ / +
	1024 x 768	48,363	60,004	65,000	- / -
	1280 x 1024	63,981	60,020	108,000	+ / +
	1360 x 768	47,712	60,015	85,500	+ / +
	1600 x 1200	75,000	60,000	162,000	+ / +
CEA	1920 x 1080p 67	500 60,000 148,500	+ / +

Korzystając z połączenia kablowego HDMI/DVI należy użyć gniazda HDMI IN 2.

Tryb z przeplotem nie jest obsługiwany.

Telewizor może nie działać poprawnie, jeśli zostanie wybrany niestandardowy format wideo.

Obstugiwane są tryby sygnału rozdzielonego oraz złożonego (kompozytowego). Brak obsługi synchronizacji SOG.

Zbyt długi lub niskiej jakości kabel VGA może spowodować pogorszenie jakości obrazu w trybach o wysokiej rozdzielczości (1920 x 1080 lub 1600 x 1200).

Konfiguracja telewizora za pośrednictwem komputera

Tryb PC ustawia się za pomocą przycisku SOURCE.

1. Naciśnij przycisk MENU, aby wyświetlić menu. Naciśnij przycisk ENTERO, Wybierz „Obraz”.
2. Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, po czym naciśnij przycisk ENTER.
3. Po zakończeniu regulacji ustawień naciśnij przycisk ENTER
4. Naciśnij przycisk EXIT, aby zamknąć menu.

♦ Auto dopasowanie

Automatyczna regulacja umożliwia samoczynne dopasowanie obrazu telewizora do sygnału wideo odbieranego z komputera. Urządzenie samoczynnie dobiera właściwe korekcje i położenie obrazu.

TV Tryb : Standardowy ▷ Podświetlenie 7 Kontrast 95 Jasność 45 Ostrość 50 Auto dopasowanie ▷ Ekran ▷ Ustawienia szczegółowe ▷ Wiecej Nawigacja ▪Wejdź Wróć

Trwa samodostrajanie Czekaj...

Łatwa konfiguracja

1. Naciśnij przycisk TOOLS znajdujący się na pilocie.
2. Za pomocą przycisków ▲ lub ▼ zaznacz opcję „Auto dopasowanie”, a następnie naciśnij przycisk ENTER

Narzedzia Anynet+ (HDMI-CEC) Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii : Wył PIP Auto dopasowanie Navigacja Wejdź Wyjdź

♦ Ekran:

Ziarnisty/Wygładzony

Regulowanie jakości obrazu ma na celu wyeliminowanie lub zredukowanie zakłóceń odbioru. Jeżeli nie udało się zredukować zakłóceń, należy możliwe najdokładniej dopasować częstotliwość (minimalizując zakłócenia), po czym ponownie wykonać dostrajanie. Po zredukowaniu zakłóceń, ponownie dostosuj obraz tak, aby znajdował się na środku ekranu. Za pomocą przycisku ▲ lub ▼ wybierz „Coarse” lub „Fine”, a następnie naciśnij przycisk ENTER

Za pomocą przycisków ◀ lub ▶ wyreguluj jakość obrazu.

Naciśnij przycisk ENTER

TV Ekran Zlarnisty 50 Wygładzony 93 Położenie > Reset obrazu > Navigacja ©Wejdź Wroć

Położenie

Jeśli ekran komputera nie mieści się na ekranie telewizora, należy dopasować jego położenie.

Za pomocą przycisków ▲ lub ▼ wyreguluj pozycję w pionie. Za pomocą przycisków ◀ oraz ▶ wyreguluj pozycję w poziomie.

Naciśnij przycisk ENTER.

TV Położenie Nawigacja Wrejdź Wróć

Reset obrazu

Istnieje możliwość przywrócenia fabrycznych ustawień wszystkich parametrów obrazu.

TV Ekran Ziarnisty 50 Wygładzony 93 Położenie ▶ Reset obrazu ▶ Nawigacja Wejdź Wrocław

Korzystanie z funkcji WISELINK

Ta funkcja umożliwia wyświetlanie zdjęć (JPEG) i odtwarzanie plików muzycznych (MP3) zapisanych na urządzeniu pamięci masowej USB (MSC).

Naciśnij przycisk POWER na pilocie lub panelu telewizora. Podłącz urządzenie USB zawierające pliki JPEG i/lub MP3 do złącza WISELINK (złącze USB) znajdującego się z boku telewizora.

Po wejściu w tryb WISELINK bez podłączonego urządzenia USB, zostanie wyświetlony komunikat „There is no device connected”. W takim przypadku włóż urządzenie USB, wyjdź z ekranu naciskając przycisk W.LINK na pilocie i ponownie wejd

Panel boczny telewizora Urządzenie USB

Jedynie znaki alfanumeryczne mogą być używane w nazwach folderów i plikach (zdjęcia, muzyka).

System plików obsługuje tylko format FAT16/32 (system plików NTFS nie jest obsługiwany)

Niektóre typy aparatów cyfrowych USB i urządzeń audio mogą nie być kompatybilne z tym telewizorem.

Wiselink obsługuje tylko urządzenia pamięci masowej USB (MSC). MSC oznacza urządzenie transportowe klasy pamięci masowej. Przykładami urządzeń MSC są pendrive'y i czytniki kart Flash (zarówno dyski twarde USB jak i koncentratory nie są obsługiwane.)

Przed podłączeniem urządzenia do telewizora należy wykonać kopię zapasową plików, aby uchronić je przed uszkodzeniem lub utratą danych. Firma SAMSUNG nie ponosi odpowiedzialności za uszkodzenie plików danych lub utratę danych.

Urządzenia należy podłączać bezpośrednio do portu USB w telewizorze. W przypadku użycia osobnego przewodu do podłączenia, mogą wystąpić problemy z kompatybilnością USB.

Obsługiwane są jedynie formaty plików MP3 i JPEG.

Aplikacja Wiselink obsługuje wyłącznie pliki dźwiękowe w formacie MP3 o wysokiej częstotliwości próbkowania (32 kHz, 44,1 kHz lub 48 kHz).

Zalecamy sekwencyjny format JPEG. Progresywny format JPEG używa dużej ilości pamięci i dekodowanie może nie powieść się.

Nie odłączaj urządzenia USB gdy trwa „Ładowanie”.

Protokół MTP (Media Transfer Protocol) nie jest obsługiwany.

Czas odtwarzania pliku MP3 może być wyświetlany jako '00:00:00', jeśli informacja o czasie odtwarzania nie zostanie znaleziona na początku pliku.

Im wyższa rozdzielczość obrazu, tym dłużej trwa jego wyświetlenie na ekranie.

Na listach zdjęć i utworów może być wyświetlanych do 300 plików/folderów.

Ładowanie może potrwać dłużej w zależności od rozmiaru pliku.

Korzystanie z menu WISELINK

1 Naciśnij przycisk MENU. Naciśnij przycisk ▲ lub ▼, aby wybrać „Wejście”, a następnie naciśnij przycisk ENTER
2. Naciśnij przycisk ▲ lub ▼, aby wybrać „WISELINK”, a następnie naciśnij przycisk ENTER

Tryb Wejscie Wybierz źródło : TV Edytuj nazwę Anynet+(HDMI-CEC) WISELINK Nowigacja Wojdź Wróć

1. Naciśnij przycisk ▲ lub ▼, aby wybrać odpowiednie urządzenie USB pamięci masowej, a następnie naciśnij przycisk ENTER

Menu „WISELINK„ różni się w zależności od urządzenia USB pamięci masowej podłączonego do telewizora.
Niektóre urządzenia mogą nie być obsługiwane ze względu na problemy z ich zgodnością.

STORAGE DEVICE STORAGE DEVICE STORAGE DEVICE STORAGE DEVICE USB SUM Navigacja Wejdź-Sair

1. Naciśnij przycisk ◀ lub ▶, aby przesunąć ikonę, a następnie naciśnij przycisk ENTER

Aby wyjść z trybu WISELINK, naciśnij przycisk W.LINK na pilocie.

FP FUSLINK Photo SUM 301MB-991MBFree Zdjęcie Muzyka Ustawienia Nawigacja Wejdź Wpc

Naciśnij przycisk W.LINK na pilocie, aby wyświetlić menu WISELINK.

CHLST MENU WLINK TOOLS RETURN

Korzystanie z przycisków pilota w menu WISELINK

Przycisk Funkcja
▲/▼/◄/► Przesuwa kursor i wybiera pozycję.
ENTER	Wybiera obecnie wybraną pozycję.
	Odtwarzanie pokazu slajdów lub pliku MP3.
	Wstrzymywanie pokazu slajdów lub pliku MP3.
RETURN Powraca do poprzedniego menu.
INFO Uruchamia różne funkcje z menu Zdjęcia i Muzyka.
	Zatrzymuje bieżący pokaz slajdów lub plik MP3.
	Strona w górę lub w dół (pozycja listy plików)
EXIT Zatrzymuje bieżącą funkcję i powraca do poprzedniego menu wyższego poziomu.

Korzystanie z listy PHOTO (JPEG)

To menu pokazuje pliki JPEG i foldery zapisane w urządzeniu pamięci USB.

1. Wykonaj kroki od 1 do 3 z sekcji „Korzystanie z menu WISELINK”. (Patrz strona 31)
2. Naciśnij przycisk ◀ lub ▶ aby przejść do pozycji „Zdjęcia”, a następnie naciśnij przycisk ENTER Informacje o zapisanym pliku są wyświetlane jako folder lub plik.

3. Naciśnij przyciski ▲, ▼, ◀ i ▶, aby wybrać plik.

4. Naciśnięcie przycisku ENTER na ikonie zdjęcia pokazuje obecnie wybrane zdjęcie na pełnym ekranie.

5. Naciśnięcie przycisku ENTER na ikonie folderu pokazuje pliki JPEG znajdujące się w folderze.

Aby wyjść z trybu WISELINK, naciśnij przycisk W.LINK na pilocie.

Przy przejściu do zdjęcia, załadowanie pliku może potrawać kilka sekund. W tym momencie ikon 📄 Ładowanie... zostanie wyświetlona na górze ekranu, po lewej stronie.
Pokazanie plików JPEG jako obrazów miniatur może potrawać.
To menu pokazuje tylko pliki o rozszerzeniu jpg. Pliki innych formatów, takie jak bmp lub tiff, nie będą wyświetlane.
Pliki są wyświetlane na stronie. Na każdej stronie jest wyświetlanych 15 miniatur zdjęć.
Miniatury są ponumerowane od lewej do prawej i z góry na dół, od 1 do 15.
Niektore typy aparatów cyfrowych USB i urządzeń audio mogą nie być kompatybilne z tym telewizorem.
Najpierw wyświetlane są foldery, a następnie wszystkie pliki JPEG znajdujące się w folderze. Foldery i pliki JPEG są sortowane w porządku alfabetycznym.
Jeśli zdjęcie jest wyświetlane na pełnym ekranie, można je powiększać i pomniejszać oraz obracać na ekranie.
W przypadku wyświetlania na pełnym ekranie, przycisk ◀ lub ▶ umożliwia obejrzenie innego zdjęcia w tym samym folderze.
Po wybraniu ikony zdjęcia, naciśnij przycisk aby rozpocząć pokaz slajdów.
Zdjęcia bez informacji EXIF mogą nie być wyświetlane jako miniatury na liście PHOTO LIST, w zależności od jakości obrazu i rozdzielczości.

Wyświetlanie pokazu slajdów

1. Naciśnij przycisk INFO, aby wyświetlić opcję („Uruchom pokaz slajdów”, „Zaznacz wszystkie”).
2. Naciśnij przycisk ▲ lub ▼, aby wybrać „Uruchom pokaz slajdów”, a następnie naciśnij przycisk ENTER

Podczas pokazu slajdów pliki są wyświetlane po kolei, od aktualnie wyświetlanego pliku.
Pliki MP3 mogą być automatycznie odtwarzane podczas pokazu slajdów, jeśli domyślna opcja Podkład muzyczny jest ustawiona na On. Aby włączyć tę funkcję pliki MP3 i inne pliki zdjęć muszą znajdować się w tym samym folderze w urządzeniu pamięci masowej USB.

1. Naciśnij przycisk INFO podczas pokazu slajdów, aby ustawić następujące opcje („Prędkość pokazu slajdów”, „Podkład muzyczny”, „Ustawienie podkładu muzycznego”, „Lista”). Naciśnij przycisk ▲ lub ▼, aby wybrać opcję, a następnie naciśnij przycisk ENTER

- Po ustawieniu opcji naciśnij przycisk ENTER aby wprowadzić zmianę.

FORSELINK Photo SUN 061M/354MBPros Zdjęcie Muzyka Ustawienia Navigacja Webrz Wróć

FORSELK Photo 200140 47KB File 1: 2026 2021 Photo 201 Upper Finder Forder1 Photo 001 Photo 000 NVie File 4 File 5 File 6 File 7 File 8 File 9 File 10 File 11 File 12 File 13 SUM 89MB/89MB Wybierz Nawigacja Wejdź INFO Opcja Wróć

Photo 569-440 4782 Air 1 2008 193 Photo 30? Up Folder Folder1 Jagc2001 Jagc2001 Jagc2001 File 4 File 5 File 6 File 7 File 8 File 10 File 11 File 12 File 13 Unichom pokaz skojów Zaznacz wszystkie RPG: Wypł Nawlgacja Wypł KFO OptiWI Wróć

Prędkość pokazu skłądów Normalny Podkiw muzycany WI Udzawione podkiw muzycanego Lista DEG Wydza

Korzystanie z menu podczas pokazu slajdów

Prędkość pokazu slajdów:

Kontroluje szybkość pokazu slajdów.

Naciśnij przycisk ▲ lub ▼ aby wybrać żądaną opcję („Szybka”, „Normalny”, „Wolna”), a następnie naciśnij przycisk ENTER.

Prędkość pokrzu siądów Nomalny Podkiad muzyczny Wt Inszakrka szkarta muzyczyg Lleja M2: Wyjda Szybka Normalny Woins

Podkład muzyczny :

Określ, czy podczas pokazu slajdów ma być odtwarzany plik MP3. Naciśnij przycisk ▲ lub ▼, aby wybrać żądaną opcję („Wł.“, „Wył.“), a następnie naciśnij przycisk ENTER

Prędkość pokrzu składow Nomancy ▶ Podkład muzyczny Wt Wyt Wt Lista Mia: Wykis

Ustawienie podkładu muzycznego:

W czasie trwania pokazu slajdów, pliki MP3 i foldery w tym samym katalogu są wyświetlane.

Wybierz folder za pomocą przycisku ▲ lub ▼ i naciśnij przycisk ENTER Wybrany folder zostanie podświetlony. Naciśnij ponownie przycisk RETURN, aby powrócić do ekranu pokazu slajdów. Zostanie odtworzona wybrana muzyka tła.

Ustawienie podkładu muzycznego Wybierz podkład muzyczny. Upper Folder 01-001 02-002 03-003 04-004 05-005 1/1/Strona Navigacja Wejed-Wroc

Jeśli opcja Podkład muzyczny zostanie wyłączona nawet po skonfigurowaniu opcji Ustawienie podkładu muzycznego, muzyka tła nie będzie odtwarzana.

PHASELINK Photo 5001-44 4708 201.1.2001 3/23 UPa# Folder Forder1 Photo 0011 Photo 0011 Web File Files File 6 File / File 8 File 9 File 10 File 11 File 12 File 13 Wybierz Navigacja Wejdź INFO OptiWt Wróś

Lista:

Informacje o zapisanym pliku są wyświetlane jako folder lub plik JPEG.

Aby wyjść z trybu WISELINK, naciśnij przycisk W.LINK na pilocie.

W przypadku wybierania pliku zdjęcia, informacje o nim są wyświetlane po lewej stronie ekranu telewizora, takie jak rozdzielczość, data modyfikacji i kolejność pliku w bieżącym katalogu (np. 10 z 15).

Photo 50744 1768 000-1200 923 Photo 001 Ugat Finder Forder1 Photo 001 Photo 001 RMB File 4 Files 5 File 6 Files 7 Files File 8 Files 9 File 10 File 11 File 12 File 13 SUM 885V/885ME Wybierz Navigacja Wejdź INFO OptiWt Wróć

: Ikona folderulkona folderu

: Ikona zdjęcialkona zdjęcia

: Przechodzi doPrzechodzi do poprzedniego folderu

Rozdzielczość Rozmiar pliku Data modyfikacji Kolejność pliku w bieżącym katalogu 580*440 47KB Jun 1.2008 3/23 WISELINK Photo

Korzystanie z menu opcji

1. Wykonaj kroki od 1 do 3 z sekcji „Korzystanie z menu WISELINK”. (Patrz strona 31)
2. Naciśnij przycisk ◀ lub ▶ aby przejść do pozycji „Zdjęcia”, a następnie naciśnij przycisk ENTER Informacje o zapisanym pliku sa wyświetlane jako folder lub plik.
3. Naciśnij przycisk ▲, ▼, ◀ i ▶ aby wybrać plik, a następnie przycisk ENTER. Naciśnięcie przycisku na miniaturze zdjęcia wyświetla dziecie na pełnym ekranie.
4. Naciśnij przycisk INFO aby wyświetlić opcję („Uruchom pokaz slajdów”, „Powiększenie”, „Obróć”, „Lista”)

Powiększenie:

• Naciśnij przycisk ▲ lub ▼ aby wybrać „Powiększenie”, a następnie naciśnii przycisk ENTER
• Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER (X1, X2, X4)

Aby przesunąć powiększone zdjęcie w góre/dół/lewo/prawo, należy nacisnąć przycisk INFO w celu opuszczenia menu opcii, a następnie nacisnąć przycisk ▲. ▼. ◀ lub ▶.
Funkcje „Uruchom pokaz slajdów” i „Obróć” są nieaktywne, jeśli wybrano opcję „Powiększenie”.
„X1“: Przywraca dziecie do rozmiaru oryginalnego.

„X2“ : Dwukrotne powiększenie zdjęcia.

„X4“: Czterokrotne powiekszenie zdiecia.

: Przesuwa powiększone zdjęcie w góre/dół/prawo/lewo.

Urochom poksz slajdów Prowickszesno X1 Obroć Lista INFO Wyjdz

X1 Urochom poksz bialdów Powlókszenie X1 Obróć Lista INFO X 1 x 2 x 4

Obróć:

• Naciśnij przycisk ▲ lub ▼ aby wybrać „Obróć”, a następnie naciśnij przycisk ENTER
• Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER(0°, 90°, 180°, 270°)

Obrócony plik nie jest zapisywany.
Funkcje „Uruchom pokaz slajdów” i „Powiększenie” są nieaktywne, jeśli wybrano opcję „Obróć”.
„0°“ : Obraca zdjęcie do położenia oryginalnego „90°“ : Obraca zdjęcie o 90 stopni „180°“ : Obraca zdjęcie o 180 stopni „270°“ : Obraca zdjęcie o 270 stopni

Urschom połecz stądków Powlszyskie X 1 Obrośc 0 Lista 90 HFC Wyde 180 270

Korzystanie z listy MP3

To menu pokazuje pliki MP3 spośród plików zapisanych na urządzeniu pamięci USB.

1. Wykonaj kroki od 1 do 3 z sekcji „Korzystanie z menu W.LINK”. (Patrz strona 31)
2. Naciśnij przycisk ◀ lub ▶, aby przejść do pozycji „Muzyka”, a następnie naciśnij przycisk ENTER informacje o zapisanym pliku są wyświetlane jako folder lub plik.

3. Naciśnij przycisk ▲ lub ▼, aby przesunąć ikone, a następnie naciśnij przycisk ENTER

4. Naciśnięcie przycisku ENTER na ikonie nuty natychmiast odtwarza plik muzyczny.

5. Naciśnięcie przycisku ENTER na ikonie folderu pokazuje pliki muzyczne zawarte w tym folderze.

6. Aby wybrać plik no kolejnej stronie, naciśnij przycisk lublub, aby przejść do kolejnej strony.

7. Aby wybrać wszystkie pliki lub plik, naciśnij przycisk INFO w celu wyświetlenia menu Muzyka. Naciśnij przycisk ENTER ☑ aby wybrać „Odtwórz”, „Powtarzanie” lub „Zaznacz wszystkie”.

Aby wyjść z trybu WISELINK, naciśnij przycisk W.LINK na pilocie.

Music SUM 861MB984MBFree Zdjęcie Muzyka Ustawiania Nawigacja Wejdź Wró

Music 5MB 3.1m 1.2006 3/20 006-206 Upper Folder Folder 1 001-001 002-002 003-003 004-004 005-005 006-006 007-007 008-008 Navigacja Wejdź Info Opcja Wróć

: Ikona folderulkona folderu

: Ikona muzykilkona muzyki

: Przechodzi doPrzechodzi do poprzedniego folderu

Korzystanie z menu opcji

Odtwórz:

Wybierz, aby odtwarzać pliki MP3.

Naciśnij przycisk podczas odtwarzania pliku MP3, aby wstrzymać jego odtwarzanie.
Naciśnij przycisk ▪ aby wyjść z trybu odtwarzania.
W tym menu wyświetlane są wyłącznie pliki z rozszerzeniem MP3. Pliki w innych formatach nie są wyświetlane, nawet jeśli zostały zapisane na tym samym urządzeniu USB.
Wybrany plik jest wyświetlany na górze, z czasem odtwarzania.
Aby dostosować głośność muzyki, naciśnij przycisk VOL ⊕, VOL ⊖ na pilocie. Aby wyciszyć dźwięk, naciśnij przycisk MUTE na pilocie.

Powtarzanie:

Wybierz, aby odtwarzać bez przerwy pliki MP3 w bieżącym folderze.

Można wybrać opcję „Wł.” lub „Wył.”

Ikona informacji o funkcji Muzyka

: Gdy odtwarzana jest cała muzyka.

: Gdy odtwarzany jest plik muzyczny.

: Po naciśnięciu przycisku /na pilocie w trakcie odtwarzania muzyki.

: Po naciśnięciu przycisku na pilocie, gdy muzyka jest zatrzymana.

Korzystanie z menu Ustawienia

Menu Ustawienia wyświetla ustawienia użytkownika menu WISELINK.

1. Wykonaj kroki od 1 do 3 z sekcji „Korzystanie z menu WISELINK”. (Patrz strona 31)
2. Naciśnij przycisk ◀ lub ▶, aby przejść do pozycji „Ustawienia”, a następnie naciśnij przycisk ENTER
3. Naciśnij przycisk ▲ lub ▼, aby wybrać żądaną pozycję, a następnie naciśnij przycisk ENTER („Prędkość pokazu slajdów”, „Podkład muzyczny”, „Ustawienie podkładu muzycznego”, „Powtarzanie”, „Wygaszacz ekranu”)
4. Naciśnij przycisk ▲ lub ▼, aby wybrać opcję, a następnie naciśnij przycisk ENTER. Aby wyjść z trybu WISELINK, naciśnij przycisk W.LINK na pilocie.

Prędkość pokazu slajdów:

Kontroluje szybkość pokazu slajdów. Można wybrać „Szybko”, „Normalny” lub „Wolno”.

PREFSLIN Setup Predkość pokazu slądów Podkład muzyczny ▶ Ustawienie podkładu muzycznego Powtarzanie Wyt. ▶ Wygaszącz skranu 1 min. ▶ Sztoko Normalny Wolna Navigacja Wychdz Wrocław

Podkład muzyczny :

Określ, czy podczas pokazu slajdów ma być odtwarzany plik MP3. Można wybrać Music „Wł” lub Music „Wył”.

PRASELWA Setup Prędkość pokazu sładow Normalny ▶ Podkład muzyczny ▶ Wyt Ustawienie podkładu muzyczne ▶ Wyt Powtarzanie Wyt. ▶ Wygaszacz ekranu 1 min. ▶ Nawlgacja Wojdz Wrób

Ustawienie podkładu muzycznego:

W czasie trwania pokazu slajdów, należy użyć opcji „Ustawienie podkładu muzycznego,, do wybrania pliku muzycznego, który ma być odtwarzany. Wybierz plik MP3 jako muzykę tła.

Ustawienie podkładu muzycznego Wyblerz pliki na podkład muzyczny. Upper Folder 01-001 02-002 03-003 04-004 05-005 1/1/Strona Wyblerz Nawłgacja Władź Wróć

Powtarzanie:

Wybierz tę opcję, aby wybrać wielokrotne odtwarzanie muzyki, gdy wszystkie pliki MP3 w bieżącym folderze zostały już odtworzone.

PRESZEM Setup Predkość pokazu słajdów Normalny ▶ Podkład muzyczny Wt ▶ Ustawienia podkładu muzycznego Powtarzanie Wyj Wygaszacz ekranu Wt Nawlgacja Wpjdź Wród

Wygaszacz ekranu:

Wybierz, aby określić czas oczekiwania przed wyświetllem wygaszacza ekranu. Wygaszacz ekranu zostanie wyświetlony, gdy żaden przycisk nie zostanie naciśnięty przez 1, 5 lub 10 minut.

PRESZUM Setup Predkość pokazu slajdow Nomialny ▶ Podkiad muzyczny WI ▶ Ustawienie podkładu muzycznego Powtarzanie Wyt. ▶ Wygazacz ekranu 5 min. 1 min. 5 min. 10 min. Navigacja Wjedź Wró

Co to jest Anynet+?

Anynet+ to system sieci AV, który pozwala użytkownikowi wykorzystać wygodny interfejs AV do kontrolowania poprzez menu sieci Anynet+ wszystkich podłączonych urządzeń audio-video firmy Samsung Electronics.

Podłączanie urządzeń Anynet+

System Anynet+ obsługuje wyłącznie urządzenia audio-video współpracujące z systemem Anynet+. Sprawdź, czy na urządzeniu audio-video przeznaczonym do podłączenia do telewizora znajduje się znak Anynet+.

Bezpośrednie podłączanie do telewizora

TV Kabel HDMI 1.3 Urzadzenie 1 systemu Anynet+ HDMI OUT Kabel HDMI 1.3 Urzadzenie 2 systemu Anynet+ HDMI OUT Kabel HDMI 1.3 Urzadzenie 3 systemu Anynet+ HDMI OUT Kabel HDMI 1.3

Za pomocą kabla HDMI połącz gniazdo [HDMI 1], [HDMI 2] lub [HDMI 3] znajdujące się na telewizorze z gniazdem HDMI OUT odpowiedniego urządzenia Anynet+.

Podłączanie do kina domowego

1 Za pomocą kabla HDMI połącz gniazdo [HDMI 1], [HDMI 2] lub [HDMI 3] znajdujące się na telewizorze z gniazdem HDMI OUT odpowiedniego urządzenia Anynet+.

2 Za pomocą kabla HDMI połącz gniazdo HDMI IN znajdujące się na kinie domowym z gniazdem HDMI OUT odpowiedniego urządzenia Anynet+.

Podłączaj tylko jeden odbiornik.
Urządzenie systemu Anynet+ można podłączyć za pomocą kabla HDMI 1.3. Niektóre kable HDMI mogą nie obsługiwać funkcji Anynet+.
System Anynet+ działa wtedy, gdy urządzenie audio-video współpracujące z nim znajduje się w trybie czuwania lub jest włączone.
System Anynet+ obsługuje łącznie do 8 urządzeń audio-video.

Konfiguracja systemu Anynet+

Następujące ustawienia są dostępne dla systemu Anynet+.

Korzystanie z funkcji Anynet+

1. Naciśnij przycisk TOOLS. Następnie użyj przycisku ENTER, aby wybrać funkcję „Anynet+(HDMI-CEC)”.

Za pomocą przycisków ▲ lub ▼ wybierz opcję „Konfig.”, następnie naciśnij przycisk ENTER

1. Naciśnij przycisk ENTER, aby wybrać opcję „Anynet+(HDMI-CEC)”, a następnie naciśnij przycisk ENTER.
2. Za pomocą przycisków ▲ lub ▼ zaznacz polecenie „Wył”, a następnie naciśnij przycisk ENTER

Funkcja „Anynet+ (HDMI-CEC)” zostanie włączona.
Po wybraniu polecenia „Wyl”, funkcja „Anynet+ (HDMI-CEC)” zostanie wyłączona.
Po wyłączeniu funkcji „Anynet+ (HDMI-CEC)” wszystkie polecenia związane z systemem Anynet+ przestają być aktywne.

Narzędzia Anynet+ (HDMI-CEC) Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii : Wył Dual I-II : Mono Nawigacja Wejdź Wyjdź

TV P9 Oglądaj TV Wybierz urządzenie Nagrywanie Menu urządzenia Praca urządzenia Odbiornik :Wył Konfig. Nawlgacja Wejdź Wróć

Konfig. Anynet+ (HDMI-CEC) : Wył Wyl. Automatycznie : Wi Szuk.podł.urz.

Automatyczne wyłączanie urządzenia Anynet+ w momencie wyłączenia telewizora

1. Za pomocą przycisków ▲ lub ▼ zaznacz polecenie „Wył. Automatycznie”, a następnie naciśnij przycisk ENTER
2. Za pomocą przycisków ▲ lub ▼ zaznacz polecenie „Tak”, a następnie naciśnij przycisk ENTER

Funkcja automatycznego wyłączania urządzenia zostanie włączona.
W przypadku wybrania polecenia „Nie” funkcja automatycznego wyłączania zostanie wyłączona.

Naciśnij przycisk EXIT, aby zamknąć menu.

Konfig. Anynet+ (HDMI-CEC) : Wi Wyt.Automatycznie : Nie Szuk.podl.urz. : Tak Navigacja Wejdź Wróć

Aby korzystanie z funkcji Anynet+ było możliwe, należy dla pilota od telewizora wybrać telewizor jako obsługiwane urządzenie.
Po wybraniu dla polecenia „Automatyczne wyłączenie” wartości „Nie” urządzenia zewnętrzne podłączone do telewizora będą wyłączane w momencie wyłączenia telewizora. Wyjątkiem jest sytuacja, w której urządzenie jest w trakcie nagrywania.

Wyszukiwanie i przełączanie pomiędzy urządzeniami Anynet+

1. Naciśnij przycisk TOOLS. Następnie użyj przycisku ENTER, aby wybrać funkcję „Anynet+(HDMI-CEC)”.
2. Naciśnij przycisk ▲ lub ▼, aby wybrać opcję „Wybierz urządzenie”, a następnie naciśnij przycisk ENTER
3. Naciśnij przycisk ▲ lub ▼, aby wybrać konkretne urządzenie, po czym naciśnij przycisk ENTER System przełączy się na wybrane urządzenie.
4. Jeżeli nie możesz znaleźć żądanego urządzenia, naciśnij przycisk ▲ lub ▼, aby wybrać „Ustawienia”, a następnie naciśnij przycisk ENTER
5. Naciśnij przycisk ▲ lub ▼, aby wybrać „Szuk.podł.urz.“, a następnie naciśnij przycisk ENTER Na ekranie zostanie wyświetlony komunikat “Konfiguracja połączenia Anynet+”. Po zakończeniu wyszukiwania urządzeń w polu menu Anynet+ zostanie wyświetlona lista urządzeń połączonych z systemem.

Przełączanie na wybrane urządzenia może potrwać do 2 minut. Nie można przerwać procesu przełączania na urządzenie.
➢ Czas potrzebny do wyszukania urządzeń zależy od ilości podłączonych urządzeń.
Po zakończeniu wyszukiwania wyświetlana jest liczba znalezionych urządzeń.
Po włączeniu telewizora za pomocą przycisku POWER następuje automatyczne wyszukiwanie urządzeń. Jednakże urządzenia podłączone w trakcie pracy telewizora nie są wyświetlane na liście urządzeń. Urządzenia mogą też nie być widoczne na liście z innych przyczyn. Wtedy w celu wyszukania urządzeń należy skorzystać z menu „Szuk.podł.urz”.
W przypadku wybrania trybu pracy z urządzeniem zewnętrznym poprzez wciśnięcie przycisku SOURCE nie można korzystać z funkcji Anynet+. Dlatego zwracaj uwagę, aby przełączać telewizor do pracy z urządzeniem systemu Anynet+ za pomocą przycisku TOOLS.

TV P9 Oglądaj TV Wybierz urządzenie ▶ Nagrywanie ▶ Menu urządzenia ▶ Praca urządzenia ▶ Odbiornik :Wyt ▶ Konfig. ▶ Navigacja Wjdź Wróć

Konfig. Anynet+ (HDMI-CEC) : Wt Wyt. Automatycznie : Tak Szuk.podł.urz.

Menu Anynet+

Elementy menu systemu Anynet+ mogą zmieniać się w zależności od rodzaju i statusu urządzeń połączonych z telewizorem w systemie Anynet+.

Menu Anynet+ Opis
Oglądaj TV	Umożliwia przełączanie z systemu Anynet+ na tryb odbioru programu telewizyjnego.
Wybierz urządzenie	Określa urządzenie, z którym połączony jest telewizor.
Nagrywanie	Rozpoczyna nagrywanie. (To menu działa tylko w przypadku urządzeń umożliwiających nagrywanie).
Menu urządzenia	Wyświetła na ekranie menu podłączonego urządzenia.Przykład: Po podłączeniu nagrywarki DVD na ekranie wyświetlane jest menu nagrywarki DVD.
Praca urządzenia	Wyświetła na ekranie menu sterujące odtwarzaniem przez podłączone urządzenie.Przykład: Po podłączeniu nagrywarki DVD na ekranie wyświetlane jest menu sterujące odtwarzaniem DVD.
Odbiornik	Dźwięk emitowany jest przez odbiornik.
Konfig.	Umożliwia kontrolę ustawień środowiska systemowego Anynet+.

Przyciski pilota telewizora funkcjonujące w trybie Anynet+

Typ urządzenia Status funkcji Funkcjonujące przyciski
Urządzenie systemu Anynet+	Po przełączeniu na dane urządzenie i wyświetleniu jego menu na ekranie.	Przyciski numeryczne▲/▼/◄/►/ENTERKolorowe przyciski EXIT
	Po przełączeniu na dane urządzenie, podczas odtwarzania pliku	( Wyszukiwanie wstecz )(Wyszukiwanie do przodu )(Stop )(Odtwarzanie )(Pauza)
Urządzenie z wbudowanym tunerem	Po przełączeniu na dane urządzenie, podczas oglądania programu telewizyjnego	Przycisk P^/√
Urządzenie audio Po aktywacji odbiornika		Przycisk VOL +/−Przycisk MUTE

Funkcja Anynet+ jest dostępna tylko w przypadku pilota ustawionego na obsługę telewizora.
Przycisk działa tylko wtedy, gdy nagrywanie jest możliwe.

Nie można sterować urządzeniami systemu Anynet+ za pomocą przycisków znajdujących się na telewizorze.
W niektórych sytuacjach pilot telewizora może nie działać. W takiej sytuacji należy ponownie wybrać urządzenie systemu Anynet+.
Funkcje trybu Anynet+ nie obsługują urządz en innych producentów niż firma Samsung.
Kolorowe przyciski w trakcie funkcjonowania trybu Anynet+ mogą działać nieprawidłowo.
➢ Operacje ◀moga się różnic w zależności od urządzenia.

Nagrywanie

Dzięki nagrywarce istnieje możliwość nagrywania programów telewizyjnych.

Naciśnij przycisk

Rozpocznie się nagrywanie. (Funkcja dostępna tylko w przypadku połączenia z urządzeniem systemu Anynet+ umożliwiającym nagrywanie).

Bieżący program telewizyjny jest nagrywany w statusie Oglądanie telewizji. W przypadku oglądania filmu wideo z innego urządzenia nagrywany jest właśnie ten film.
Istnieje możliwość nagrania sygnału źródłowego poprzez naciśnięcie przycisku TOOLS, a następnie wybranie funkcji Record.
Przed rozpoczęciem nagrywania sprawdź, czy antena jest prawidłowo podłączona do urządzenia do nagrywania. Wskazówki dotyczące podłączania anteny do urządzenia do nagrywania można znaleźć w instrukcji obsługi.

Odbiór dźwięku za pomocą odbiornika

Istnieje możliwość odbierania dźwięku poprzez odbiornik zamiast przez głośniki telewizora.

1. Naciśnij przycisk TOOLS. Następnie użyj przycisku ENTER,aby wybrać funkcję „Anynet+(HDMI-CEC)”.naciśnij przycisk ENTER Za pomocą przycisków ▲ lub ▼ wybierz polecenie „Odbiornik”, a następnie naciśnij przycisk ENTER

2. Za pomocą przycisków ◀ lub ▶ wybierz polecenie „Wł”, a następnie naciśnij przycisk ENTER Od tej chwili dźwięk będzie emitowany przez odbiornik.

3. Naciśnij przycisk EXIT, aby zamknąć menu.

Po ustawieniu odbiornika na wartość Wł (Włączony) istnieje możliwość odbioru dźwięku telewizyjnego poprzez 2-kanałowy odbiornik.
Jeśli odbiornik jest przeznaczony tylko do pracy z zestawem kina domowego (wyłącznie obsługa pasma audio), może on nie zostać wyświetlony na liście urządzeń.
W przypadku odtwarzania nielegalnej kopii mogą wystąpić problemy z prawidłową emisją dźwięku z odbiornika.
Jeśli opcja „Odbiornik” została włączona (ustawienie „Wł”) i wystąpi przerwa w zasilaniu telewizora (w wyniku odłączenia kabla zasilającego lub braku prądu), przy ponownym włączeniu telewizora można uaktywnić (ustawienie „Wył”) funkcję „Głośnik TV” (patrz str. 22).

TV P9 Oglądaj TV Wybierz urządzenie ▷ Nagrywanie ▷ Menu urządzenia ▷ Praca urządzenia ▷ Odbiornik :Wyl ▷ Konfig. ▷ Nawigacja Wojdz Wróć

Czynności kontrolne. które warto wykonać przed oddaniem urządzenia do serwisu

Problem Rozwiązanie
System Anynet+ nie działa.	■ Sprawdź, czy urządzenie obsługuje system Anynet+. System Anynet+ obsługuje wyłącznie urządzenia współpracujące z systemem Anynet+. ■ Podłącz tylko jeden odbiornik. ■ Sprawdź, czy przewód zasilający urządzenia systemu Anynet+ jest prawidłowo podłączony. ■ Sprawdź podłączenie przewodów wideo/audio/HDMI 1.3 urządzeń systemu Anynet+. ■ Sprawdź, czy funkcja Anynet+ (HDMI-CEC) w menu konfiguracji systemu Anynet+ jest włączona. ■ Sprawdź, czy pilot funkcjonuje w trybie TV. ■ Sprawdź, czy jest to pilot z funkcją obsługi systemu Anynet+. ■ W niektórych warunkach system Anynet+ może przestać działać(np. podczas wyszukiwania kanałów, korzystania z funkcji Plug&Play itd.). ■ Po podłączeniu lub odłączeniu kabla HDMI 1.3 należy przeprowadzić ponowne wyszukiwanie urządzeń lub ponownie uruchomić telewizor. ■ Sprawdź, czy funkcja Anynet+ w urządzeniu należącym do systemu Anynet+ jest włączona.
Chcę uruchomić funkcję Anynet+.	■ Sprawdź, czy urządzenie systemu Anynet+ jest prawidłowo podłączone do telewizora i czy funkcja Anynet+ (HDMI-CEC) jest ustawiona na tryb On (Włączony) w menu Anynet+ Setup (Ustawienia Anynet+). ■ Naciśnij przycisk TV znajdujący się na pilocie, aby przełączyć na tryb pracy z telewizorem. Należy wówczas nacisnąć przycisk TOOLS, aby wyświetlić menu Anynet+, a następnie wybrać żądane menu.
Chcę zamknąć funkcję Anynet+.	■ Zaznacz polecenie Oglądaj TV w menu Anynet+. ■ Naciśnij przycisk SOURCE na pilocie telewizora i wybierz urządzenie inne niż urządzenia systemu Anynet+. ■ Naciśnij przycisk P/√, CH LIST, PRE-CH, itp., aby włączyć tryb telewizora. (Należy pamiętać o tym, że przycisk zmiany kanału funkcjonuje tylko w przypadku, gdy żadne urządzenie systemu Anynet+ z wbudowanym tunerem nie jest podłączone).
Trwa łączenie się z urządzeniem Anynet+...	■ Nie można używać pilota w trakcie konfigurowania systemu Anynet+ lub przełączania go na tryb oglądania. ■ Skorzystaj z pilota dopiero po zakończeniu konfiguracji systemu Anynet+ lub przełączania na tryb oglądania.
Urządzenie systemu Anynet+ nie odtwarza.	Nie można korzystać z funkcji odtwarzania w czasie konfiguracji Plug & Play.
Podłączone urządzenie nie zostało wyświetlone.	■ Sprawdź, czy urządzenie współpracuje z systemem Anynet+. ■ Sprawdź, czy przewód HDMI 1.3 został prawidłowo podłączony. ■ Sprawdź, czy funkcja Anynet+ (HDMI-CEC) w menu konfiguracji systemu Anynet+ jest włączona. ■ Spróbuj ponownie wyszukać urządzenia systemu Anynet+. ■ Funkcja Auto Wall-Mount (Automatyczna regulacja kąta nachylenia w mocowaniu ściennym) ■ Jeśli system przestał działać w wyniku zaistnienia nietypowej sytuacji, takiej jak odłączenie kabla HDMI 1.3 lub kabla zasilającego, bądź z powodu przerwy w dostawie prądu, należy powtórzyć wyszukiwanie urządzenia.
Nie można nagrywać programu telewizyjnego.	Sprawdź, czy gniazdo anteny na urządzeniu nagrywającym jest prawidłowo podłączone.

Telegazeta

Większość stacji telewizyjnych nadaje informacje tekstowe w formie telegazety. Informacje na temat korzystania z telegazety znajdują się na stronie ze spisem treści. Wyboru opcji pozwalających na dostosowanie funkcji telegazety do wymagań użytkownika dokonuje się za pomocą przycisków pilota.

Warunkiem prawidłowego wyświetlania telegazety jest stabilny odbiór kanału. W przeciwnym wypadku pewne informacje mogą się nie wyświetlać lub może brakować niektórych stron.

① □(Zakończ)

Zamknięcie ekranu telegazety.

② 3i (spis treści)

Umożliwia wyświetlenie strony ze spisem treści podczas przeglądania telegazety.

③ (zapisz)

Umożliwia zapisanie stron telegazety.

4 (rozmiar)

Powoduje dwukrotne powiększenie rozmiaru liter w górnej połowie ekranu. Aby powiększyć litery w dolnej połowie ekranu, przycisk należy nacisnąć ponownie. Kolejne naciśnięcie przycisku powoduje wyświetlenie normalnego ekranu.

5 ≡? (pokaż)

Służy do wyświetlania ukrytego tekstu (np. odpowiedzi na pytania quizu). Ponowne naciśnięcie przycisku powoduje wyświetlenie normalnego ekranu.

6 (wyświetlanie telegazety / wyświetlanie telegazety i obrazu telewizyjnego)

Przycisk ten służy do włączania trybu telegazety po wybraniu kanału, który udostępnia taką usługę. Dwukrotne naciśnięcie tego przycisku umożliwia wyświetlenie telegazety na obrazie telewizyjnym.

⑦ ≡... (tryb)

Umożliwia wybór trybu telegazety (LIST/FLOF). Naciśnięcie przycisku w trybie LIST powoduje przejście w tryb zapisywania na liście. W tym trybie można zapisać stronę telegazety na liście za pomocą przycisku zapisywania 📞(zapisz).

8 (podstrona)

Wyświetla podstrone, jeśli dostępna.

9 ☑1 (strona w góre)

Wyświetla następną stronę telegazety.

10 1-3 (strona w dół)

Wyświetla poprzednią stronę telegazety.

11 (zatrzymanie strony telegazety)

Służy do zatrzymania przeglądania stron na określonej stronie w przypadku, gdy jest ona powiązana z kolejnymi stronami, które wyświetlają się automatycznie. Ponowne naciśnięcie tego przycisku powoduje włączenie przeglądania kolejnych stron.

12 ≡X (anuluj)

Umożliwia wyświetlenie programu podczas wyszukiwania strony.

⑬ Kolorowe przyciski (czerwony/zielony/żółty/niebieski)

Jeśli stacja nadawcza używa systemu FASTEXT, poszczególne tematy z telegazety są przypisane określonym kolorom; można je wybierać, naciskając przyciski w odpowiednim kolorze. Naciśnięcie jednego z nich powoduje wyświetlenie odpowiadających mu informacji. Zostanie wyświetlona strona z dodatkowymi informacjami, które można wybrać w ten sam sposób. Aby wyświetlić poprzednią lub następną stronę, należy nacisnąć przycisk w odpowiednim kolorze.

Strony telegazety można zmieniać, naciskając przyciski numeryczne na pilocie.

POWER TV SOURCE 1 2 3 4 5 6 7 8 9 0 PRE CH P MUTE - CHLET MENU WLINK TOOLS RETURN INFO i EXIT TTAMX PSIZE DNA E.MODE PMODE HDMI II ● ▶ ■ SAMSUNG

1 2 3 4 5 6 7 8 9 0 PRE- CH P

Strony telegazety są uporządkowane według sześciu kategorii:

Część Zawartość

A	Numer wybranej strony.
B	Identyfikator kanału nadającego telegazetę.
C	Numer bieżącej strony lub stan wyszukiwania.
D	Data i godzina.
E	Tekst.
F	Informacje o stanie.Informacje funkcji FASTEXT

A B C D E F

Informacje w telegazecie umieszczone są zazwyczaj na kilku wyświetlanych kolejno po sobie stronach, które można otworzyć w jeden z następujących sposobów:

◆ wprowadzając numer strony,
◆ wybierając tytuł z listy,
◆ wybierając nagłówek w odpowiednim kolorze (system FASTEXT).

Naciśnij przycisk TV, aby wyłączyć telegazetę.

Montaż ścienny (zestaw sprzedawany osobno)

Mechanizm automatycznej regulacji kąta nachylenia w mocowaniu naściennym ułatwia regulację pozycji telewizora.

Panel tylny telewizora Funkcja Auto Wall-Mount serwisowy (nie znajduje się w zestawie)

Otwieranie menu

1. Naciśnij przycisk ▲, ▼, ◀ lub ▶ na pilocie.

Wyświetli się ekran Montaż ścienny. Jeśli w trakcie oglądania telewizji po naciśnięciu przycisku strzałki ekran ten się nie pojawi, wyświetl go za pomocą menu.

- Naciśnij przycisk MENU, aby wyświetlić menu. Za pomocą przycisków ▲ lub ▼ zaznacz opcję „Ustawienia”, a następnie naciśnij przycisk ENTER

- Wybierz funkcję „Montaż ścienny” używając przycisku ▲ lub ▼, po czym naciśnij przycisk ENTER

TV Ustawienia Plug & Play ▷ Język : Polski ▷ Czas ▷ Efekt świetlny : Oglądanie wł. ▷ Montaż scienny ▷ Melodia : Wył ▷ Rozrywka : Wył ▷ Oszcz. energii : Wył ▷ PIP ▷ Navigacja Wejdź Wróć

Zapamiętywanie pozycji

1. Dopasuj pozycję za pomocą przycisków ▲,▼,◀,▶.

Naciśnięcie przycisku strzałki w przypadku braku menu ekranowego, spowoduje wyświetlienie ekranu regulacji.
Naciśnij przycisk INFO. Naciśnij przycisk ◀ lub ▶, aby zaznaczyć „Tak”, a następnie naciśnij przycisk ENTER® Rozpocznie się ustawianie pozycji domyślnej.

1. Naciśnij niebieski przycisk.

Za pomocą przycisków ▲ oraz ▼ wybierz tryb zapisu z pozycji 1, 2 lub 3 w celu zapamiętania obecnej pozycji.

Jeśli nie chcesz zapisać aktualnej pozycji, naciśnij przycisk RETURN.
Podczas wybierania trybu zapisu nie można używać kolorowych przycisków.

1. Naciśnij przycisk ENTER ☑ aby zapisać ustawienia.

Jeśli wybrano Posição1, wyświetli się komunikat „Bieżące ustawienie zapisane jako Położenie1.”

1. Naciśnij przycisk ENTER .

Zapamiętana pozycja pojawi się po lewej stronie menu ekranowego.

Montaż śclenny Położenie 1 Położenie 1 2 3 Zmiana Zapisz INFO iodkowy

TTX/MX P/SIZE DMA

Zapisz Wybierz i zapisz ustawienie. Położenie 1 Położenie 2 Położenie 3 Zmiana Wejdź Wroć

Przechodzenie do zapamiętanej pozycji

1. Wykonaj krok 1 w części „Otwieranie menu”.

2. Naciśnięcie kolorowego przycisku (Vermelho, Verde, Amarelo) spowoduje przesunięcie zestawu do montażu naściennego do zapamiętanej pozycji.

Można przesunąć zestaw do montażu naściennego do jednej z 3 wcześniej ustawionych pozycji, naciskając przycisk Vermelho (Położenie 1), Verde (Położenie 2) lub Amarelo (Położenie 3).

W przypadku zmiany położenia po wcześniejszym przesunięciu zestawu do ustawionej pozycji, schemat położenia przestanie być wyświetlany.

Montaż ścienny Położenie 1 Położenie 1 2 3 Zmiana Zapisz INFG Grodkowy

Zalecenia dotyczące montażu można znaleźć w instrukcji instalacji, dostarczanej wraz z zestawem do montażu naściennego.

Przed rozpoczęciem montażu lub przemieszczenia zestawu do montażu naściennego należy zasięgnąć porady wyspecjalizowanej firmy.

Podczas instalacji zestawu do montażu naściennego należy przestrzegać instrukcji instalacji. W przypadku montażu na innych materiałach i elementach należy skontaktować się z najbliższym punktem sprzedaży.

Funkcja automatycznej regulacji kąta nachylenia w mocowaniu ściennym nie będzie działać, jeśli włączone zostały funkcje Anynet+ oraz WISELINK.

37-, 40- oraz 46-calowe modele nie są kompatybilne z wcześniejjszymi, zasilanymi elektrycznie modelami ze wspornikami ściennymi (WMN5090A*).

Korzystanie z zabezpieczenia przeciwkradzieżowego Kensington (w zależności od modelu)

Zabezpieczenie Kensington to mechanizm służący do fizycznego zablokowania urządzenia używanego w miejscach publicznych. Wygląd i metoda zamykania mogą się różnić od przedstawionych na rysunku w zależności od producenta. Prawidłowy sposób użycia został opisany w instrukcji obsługi blokady Kensington. Urządzenie służące do blokowania należy zakupić oddzielnie.

1. Włóż mechanizm blokujący do gniazda systemu Kensington w telewizorze LCD (Rysunek 1) i obróć go w kierunku zamykania (Rysunek 2).

2. Podłącz linkę zabezpieczającą Kensington.

3. Przymocuj linkę zabezpieczającą Kensington do biurka lub innego ciężkiego, nieruchomoego przedmiotu.

Umiejscowienie zabezpieczenia Kensington może być różne, w zależności od modelu.

Linka Rysunek 2 Rysunek 1

Rozwiązywanie problemów: Przed skontaktowaniem się z serwisem

Brak dźwięku lub obrazu. Sprawdź,•czy przewód sieciowy jest włożony do ściennego gniazda sieci elektrycznej.• Sprawdź, czy naciśnięto przycisk da panelu telewizora.• Sprawdź, czy kontrast i jasność ekranu są dobrze ustawione.• Sprawdź głośność.
Wyświetlany jest obraz, ale nie słychać dźwięku.	• Sprawdź głośność.• Sprawdź, czy nie został naciśnięty przycisk MUTE na pilocie.• Sprawdź, czy „Głośnik TV” jest włączony
Ekran jest czarny, a wskaźnik zasilania świeci światłem ciągłym.	• Sprawdź połączenia komputera: kabel zasilania i kabel sygnału wideo.• Telewizor używa wewnętrznego systemu zarządzania energią.• Porusz mysz komputera lub naciśnij dowolny klawisz na klawiaturze.
Brak obrazu lub obraz czarnobiały.	• Sprawdź ustawienia kolorów.• Sprawdź, czy został ustawiony prawidłowy system nadawania.
Zakłócenia dźwięku i obrazu. Spróbuj ustalić, które urządzenie elektryczne zakłóca pracę telewizora, i odsuń je na większą odległość.• Przyłącz telewizor do innego gniazda sieci elektrycznej.
Obraz nieostry lub „zaśnieżony”, dźwięk zniekształcony.	• Sprawdź, czy antena jest dobrze podłączona i czy jest ustawiona. Są to zakłócenia typowe w przypadku używania pokojowej anteny RTV.
Nieprawidłowe działanie pilota. Wymień baterie w pilocie.• Wyczyść górny brzeg pilota (okienko nadawania).• Sprawdź ustawienie biegunów baterii.
Wyświetlany jest komunikat „Sprawdź kabel sygnałowy”.	• Upewnij się, że kabel sygnałowy jest prawidłowo podłączony do komputera lub do źródła obrazu.• Sprawdź, czy komputer lub źródło obrazu są włączone.
W trybie PC wyświetlany jest komunikat „wyświetlany jest komunikat”.	• Sprawdź maksymalną rozdzielczość i częstotliwość karty graficznej.• Porównaj te wartości z danymi przedstawionymi w części Tryby wyświetlania.
obraz wyświetlany w rogu ekranu jest nieprawidłowy.	Jeśli zaznaczona jest opcja „Bez overscanu” dla urządzeń zewnętrznych, obraz wyświetlony w rogu ekranu może być nieprawidłowy. Jest to spowodowane przez urządzenia zewnętrzne, a nie telewizor.
Pojawia się komunikat „Przywrócenie wszystkich ustawień do wartości domyślnych”.	Pojawia się po naciśnięciu i przytrzymaniu przez dłuższą chwilę przycisku EXIT. Ustawienia urządzenia przywrócone zostaną do wartości domyślnych.
Panel TFT LCD wykorzystuje ekran składający się z subpikseli (6 220 800), których wytworzenie wymaga bardzo skomplikowanej technologii. Mimo tego na ekranie może występować kilka jasnych lub ciemnych pikseli. Nie mają one negatywnego wpływu na działanie urządzenia.

Parametry techniczne

Nazwa modelu	LE32A550 LE37A550 LE40A550
Rozmiar ekranu (przekątna)	32 cali 37 cali 40 cali
Rozdzielczość ekranu komputerał	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
DźwiękOutput	10 W X 2 10 W X	2 10 W X 2
Wymiary (szer. x gł. x wys.)KorpusZ podstawą	865 X 79 X 500 mm865 X 220 X 561 mm	984 X 87 X 572 mm984 X 240 X 637 mm	1058 X 91 X 608 mm1058 X 240 X 672 mm
Cieżarz podstawą	14 kg	18 kg	19 kg
Uwagi dotyczące warunków pracyTemperatura w miejscu pracyWilgotność w miejscu pracyTemperatura w miejscu przechowywaniaWilgotność w miejscu przechowywania	od 10°C do 40°C (od 50°F do 104°F)od 10% do 80%, bez kondensacjiod -20°C do 45°C (od -4°F do 113°F)od 5% do 95%, bez kondensacji
Obrót na podstawiew lewo / w prawo	-20° ~ 20°
Nazwa modelu	LE46A550 LE52A550
Rozmiar ekranu (przekątna)	46 cali 52 cali
Rozdzielczość ekranu komputerał	1920 x 1080 @ 60 Hz 1920 x 1080 @ 60 Hz
DźwiękOutput	10 W X 2 10 W X 2
Wymiary (szer. x gł. x wys.)KorpusZ podstawą	1186 X 111 X 686 mm1186 X 260 X 749 mm		1330 X 120 X 779 mm1330 X 291 X 842 mm
Cieżarz podstawą	27 kg		33 kg
Uwagi dotyczące warunków pracyTemperatura w miejscu pracyWilgotność w miejscu pracyTemperatura w miejscu przechowywaniaWilgotność w miejscu przechowywania	od 10°C do 40°C (od 50°F do 104°F)od 10% do 80%, bez kondensacjiod -20°C do 45°C (od - 4°F do 113°F)od 5% do 95%, bez kondensacji
Obrót na podstawiew lewo / w prawo	-20° ~ 20°
Nazwa modelu	LE32A551 LE37A551 LE40A551
Rozmiar ekranu (przekątna)	32 cali 37 cali 40 cali
Rozdzielczość ekranu komputerał	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
DźwiękOutput	10 W X 2 10 W X	2 10 W X 2
Wymiary (szer. x gł. x wys.)KorpusZ podstawą	801 X 88 X 526 mm801 X 252 X 574 mm	918 X 92 X 608 mm918 X 300 X 650 mm	997 X 92 X 641 mm997 X 300 X 696 mm
Cieżarz podstawą	13 kg	18 kg	21 kg
Uwagi dotyczące warunków pracyTemperatura w miejscu pracyWilgotność w miejscu pracyTemperatura w miejscu przechowywaniaWilgotność w miejscu przechowywania	od 10°C do 40°C (od 50°F do 104°F)od 10% do 80%, bez kondensacjiod -20°C do 45°C (od -4°F do 113°F)od 5% do 95%, bez kondensacji
Obrót na podstawiew lewo / w prawo	-20° ~ 20°
Nazwa modelu	LE46A551 LE52A551
Rozmiar ekranu (przekątna)	46 cali 52 cali
Rozdzielczość ekranu komputerał	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
DźwiękOutput	10 W X 2 10 W X 2
Wymiary (szer. x gł. x wys.)KorpusZ podstawą	1127 X 100 X 716 mm1127 X 280 X 767 mm		1269 X 109 X 806 mm1269 X 326 X 857 mm
Cieżarz podstawą	28 kg		32 kg
Uwagi dotyczące warunków pracyTemperatura w miejscu pracyWilgotność w miejscu pracyTemperatura w miejscu przechowywaniaWilgotność w miejscu przechowywania	od 10°C do 40°C (od 50°F do 104°F)od 10% do 80%, bez kondensacjiod -20°C do 45°C (od - 4°F do 113°F)od 5% do 95%, bez kondensacji
Obrót na podstawiew lewo / w prawo	-20° ~ 20°
Nazwa modelu	LE32A552 LE37A552 LE40A552
Rozmiar ekranu (przekątna)	32 cali 37 cali 40 cali
Rozdzielczość ekranu komputerał	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
DźwiękOutput	10 W X 2 10 W X	2 10 W X 2
Wymiary (szer. x gł. x wys.)KorpusZ podstawą	801 X 88 X 514 mm801 X 252 X 574 mm	918 X 92 X 592 mm918 X 300 X 650 mm	997 X 92 X 628 mm997 X 300 X 686 mm
Cieżarz podstawą	13 kg	18 kg	21 kg
Uwagi dotyczące warunków pracyTemperatura w miejscu pracyWilgotność w miejscu pracyTemperatura w miejscu przechowywaniaWilgotność w miejscu przechowywania	od 10°C do 40°C (od 50°F do 104°F)od 10% do 80%, bez kondensacjiod -20°C do 45°C (od -4°F do 113°F)od 5% do 95%, bez kondensacji
Obrót na podstawiew lewo / w prawo	-20° ~ 20
Nazwa modelu	LE46A552 LE52A552
Rozmiar ekranu (przekątna)	46 cali 52 cali
Rozdzielczość ekranu komputerał	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
DźwiękOutput	10 W X 2 10 W X 2
Wymiary (szer. x gł. x wys.)KorpusZ podstawą	1127 X 100 X 700 mm1127 X 280 X 767 mm		1269 X 109 X 791 mm1269 X 326 X 857 mm
Cieżarz podstawą	28 kg		32 kg
Uwagi dotyczące warunków pracyTemperatura w miejscu pracyWilgotność w miejscu pracyTemperatura w miejscu przechowywaniaWilgotność w miejscu przechowywania	od 10°C do 40°C (od 50°F do 104°F)od 10% do 80%, bez kondensacjiod -20°C do 45°C (od - 4°F do 113°F)od 5% do 95%, bez kondensacji
Obrót na podstawiew lewo / w prawo	-20° ~ 20°
Nazwa modelu	LE32A553 LE37A553 LE40A553
Rozmiar ekranu (przekątna)	32 cali 37 cali 40 cali
Rozdzielczość ekranu komputerał	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
DźwiękOutput	10 W X 2 10 W X	2 10 W X 2
Wymiary (szer. x gł. x wys.)KorpusZ podstawą	801 X 88 X 524 mm801 X 252 X 574 mm	918 X 92 X 601 mm918 X 300 X 650 mm	997 X 92 X 638 mm997 X 300 X 686 mm
Cieżarz podstawą	13 kg	18 kg	21 kg
Uwagi dotyczące warunków pracyTemperatura w miejscu pracyWilgotność w miejscu pracyTemperatura w miejscu przechowywaniaWilgotność w miejscu przechowywania	od 10°C do 40°C (od 50°F do 104°F)od 10% do 80%, bez kondensacjiod -20°C do 45°C (od -4°F do 113°F)od 5% do 95%, bez kondensacji
Obrót na podstawiew lewo / w prawo	-20° ~ 20
Nazwa modelu	LE46A553 LE52A553
Rozmiar ekranu (przekątna)	46 cali 52 cali
Rozdzielczość ekranu komputerał	1920 x 1080 @ 60 Hz	1920 x 1080 @ 60 Hz
DźwiękOutput	10 W X 2 10 W X 2
Wymiary (szer. x gł. x wys.)KorpusZ podstawą	1127 X 100 X 710 mm1127 X 280 X 767 mm		1269 X 109 X 800 mm1269 X 326 X 857 mm
Cieżarz podstawą	28 kg		32 kg
Uwagi dotyczące warunków pracyTemperatura w miejscu pracyWilgotność w miejscu pracyTemperatura w miejscu przechowywaniaWilgotność w miejscu przechowywania	od 10°C do 40°C (od 50°F do 104°F)od 10% do 80%, bez kondensacjiod -20°C do 45°C (od - 4°F do 113°F)od 5% do 95%, bez kondensacji
Obrót na podstawiew lewo / w prawo	-20° ~ 20°

Konstrukcja oraz dane techniczne mogą ulec zmianie bez powiadomienia.
Niniejsze urządzenie jest urządzeniem cyfrowym klasy B.
Informacje na temat zasilania i zużycia energii można znaleźć na tabliczce znamionowej urządzenia.

Zobrazenie obrazu v obraze (PIP)

Prawidłowe usuwanie produktu (zużyty sprzęt elektryczny i elektroniczny)

Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że produktu po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz odpowiedzialny recykling w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki. W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych. Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu nie należy usuwać razem z innymi odpadami komercyjnymi.
