BEDIENUNGSANLEITUNG LE46B550A5WXXN SAMSUNG
BN68-01410A-00Fre-0220.indd 51 2008-02-20 �� 11:47:54© 2008 Samsung Electronics Co., Ltd. All rights reserved.

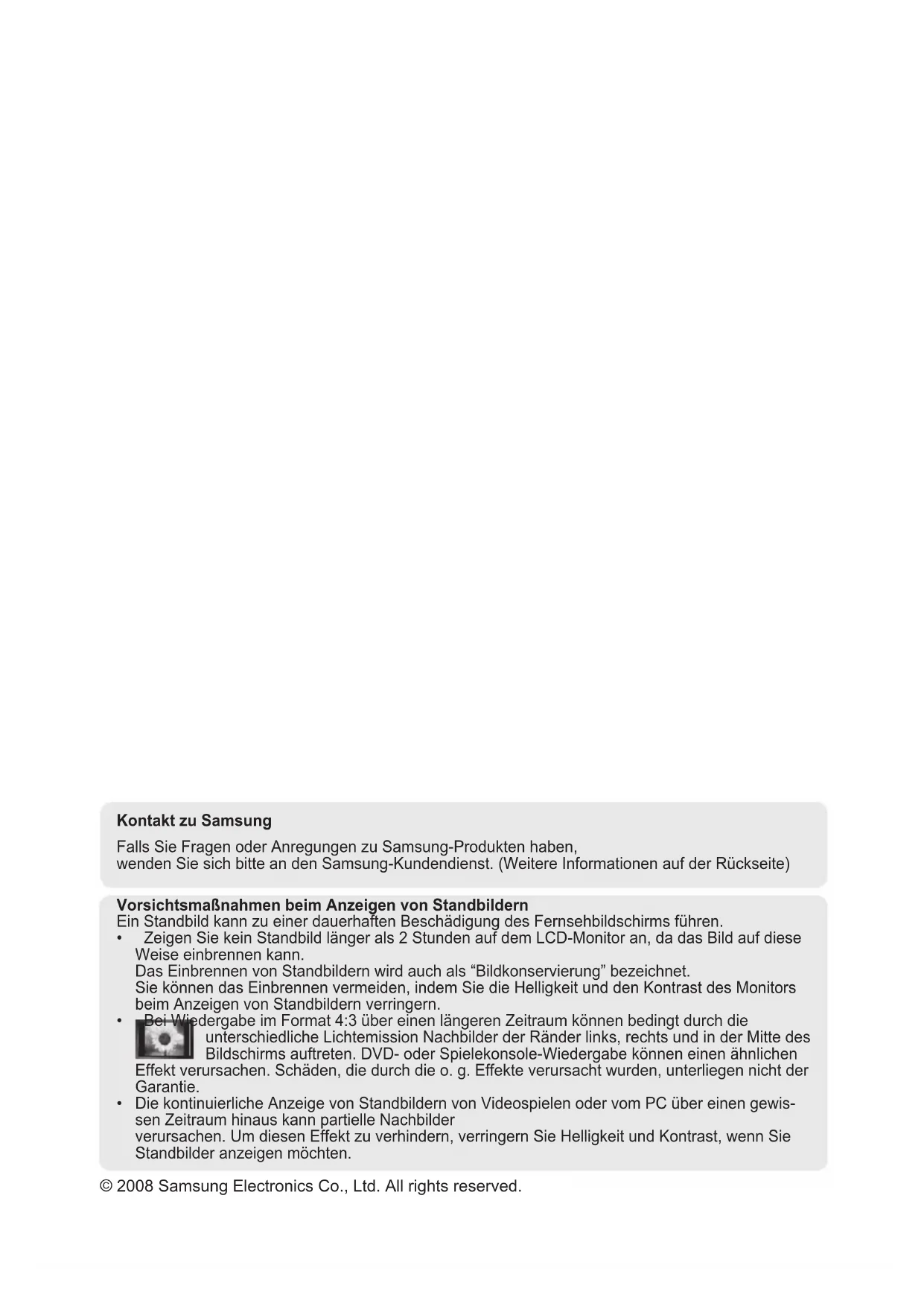

Vorsichtsmaßnahmen beim Anzeigen von Standbildern
Ein Standbild kann zu einer dauerhaften Beschädigung des Fernsehbildschirms führen.
• Zeigen Sie kein Standbild länger als 2 Stunden auf dem LCD-Monitor an, da das Bild auf diese
Weise einbrennen kann.
Das Einbrennen von Standbildern wird auch als “Bildkonservierung” bezeichnet.
Sie können das Einbrennen vermeiden, indem Sie die Helligkeit und den Kontrast des Monitors
beim Anzeigen von Standbildern verringern.
• Bei Wiedergabe im Format 4:3 über einen längeren Zeitraum können bedingt durch die
unterschiedliche Lichtemission Nachbilder der Ränder links, rechts und in der Mitte des
Bildschirms auftreten. DVD- oder Spielekonsole-Wiedergabe können einen ähnlichen
Effekt verursachen. Schäden, die durch die o. g. Effekte verursacht wurden, unterliegen nicht der
• Die kontinuierliche Anzeige von Standbildern von Videospielen oder vom PC über einen gewis-
sen Zeitraum hinaus kann partielle Nachbilder
verursachen. Um diesen Effekt zu verhindern, verringern Sie Helligkeit und Kontrast, wenn Sie
Standbilder anzeigen möchten.
Falls Sie Fragen oder Anregungen zu Samsung-Produkten haben,
wenden Sie sich bitte an den Samsung-Kundendienst. (Weitere Informationen auf der Rückseite)
BN68-01410A-00Ger-0220.indd 1 2008-02-21 �� 3:21:02Deutsch - 1
ANSCHLIESSEN UND VORBEREITEN DES FERNSEHGERÄTS Lieferumfang 2
Anbringen des Standfußes 2
Anbringen der Wandhalterung 2
Batterien in die Fernbedienung einsetzen 7
Ein-und Ausschalten 7
Fernsehgerät in den Standby-Modus schalten .. 7

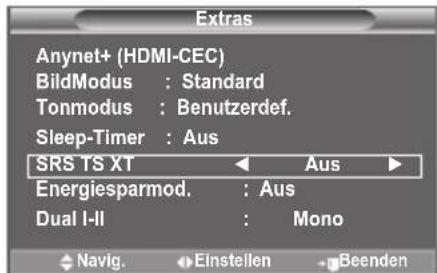

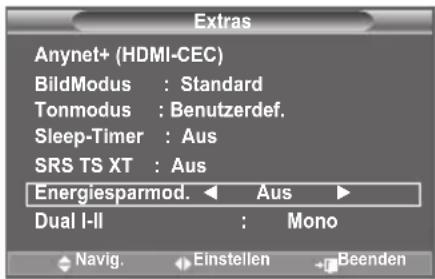

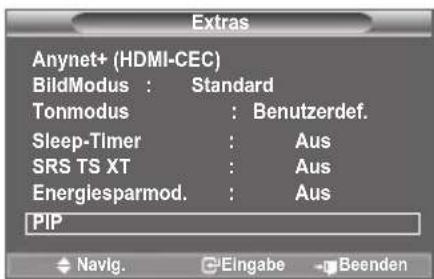

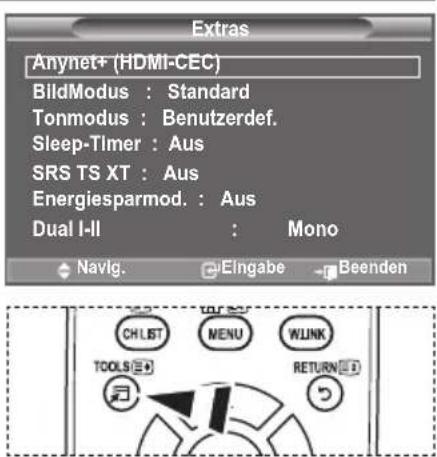

Verwenden der Taste TOOLS 8

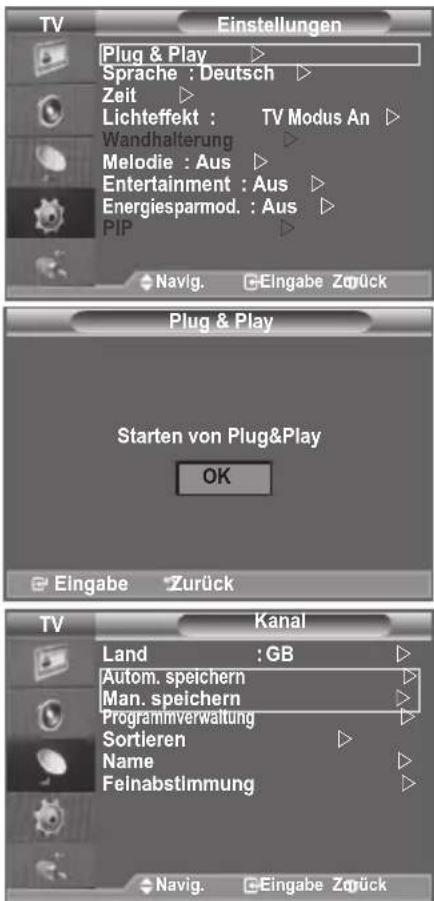

EINSTELLEN DER KANÄLE Sender automatisch speichern 10

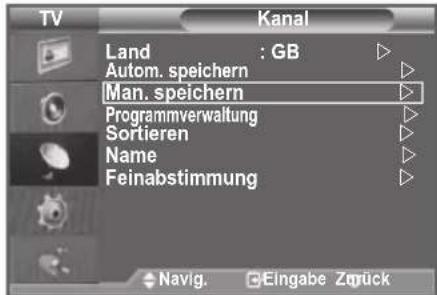

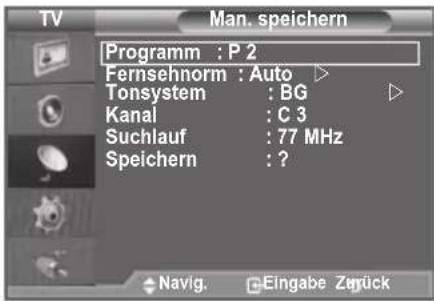

Manuelles Speichern von Kanälen 11

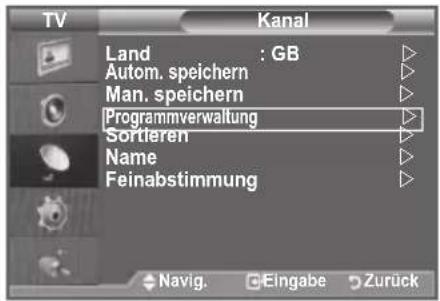

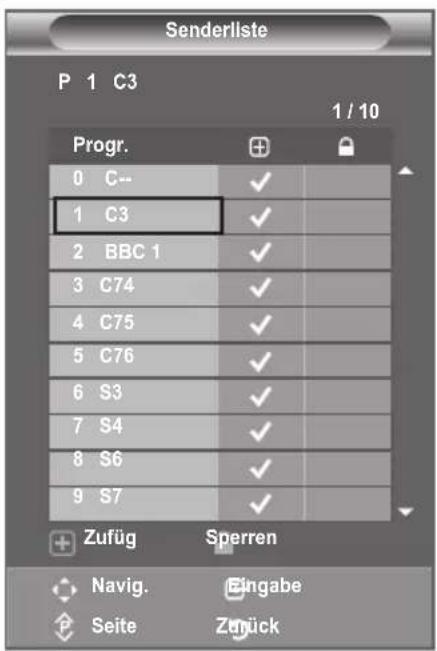

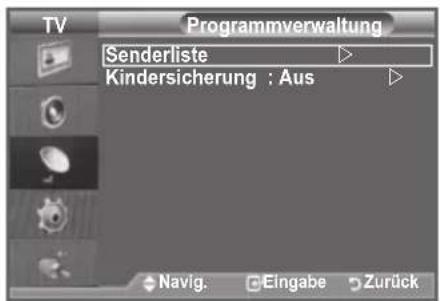

Sender hinzufügen/sperren 12

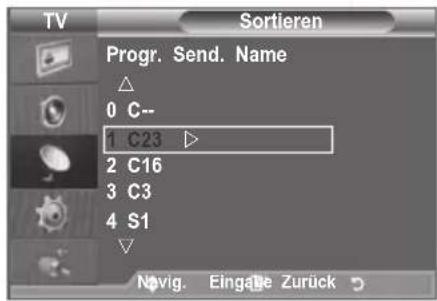

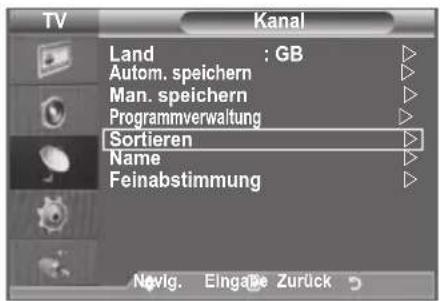

Gespeicherte Sender sortieren 13

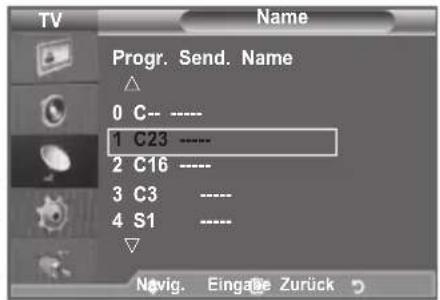

Sendernamen zuweisen 13

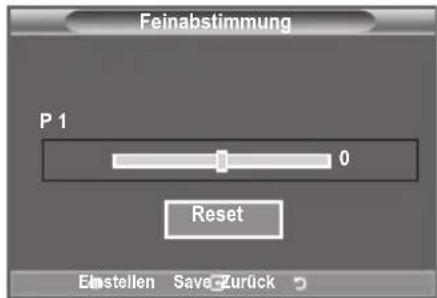

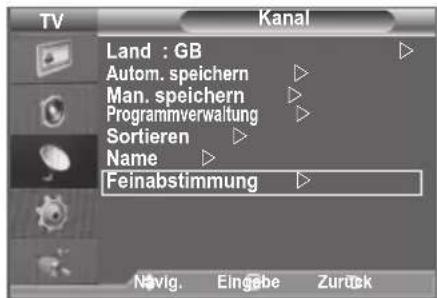

Senderfeinabstimmung durchführen 14

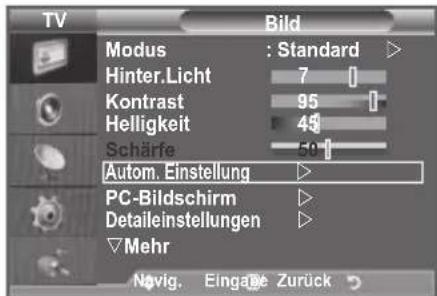

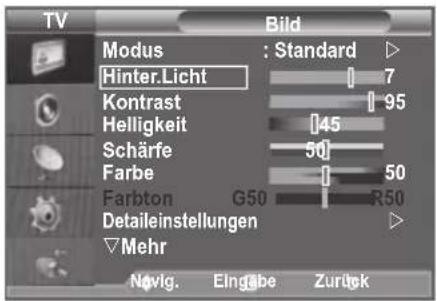

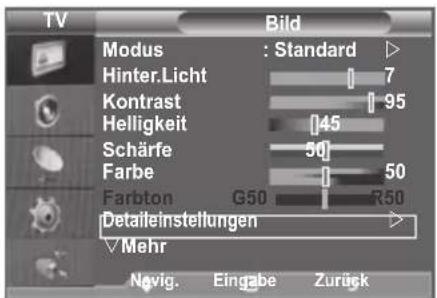

EINSTELLEN DES BILDES Bildstandard ändern 15

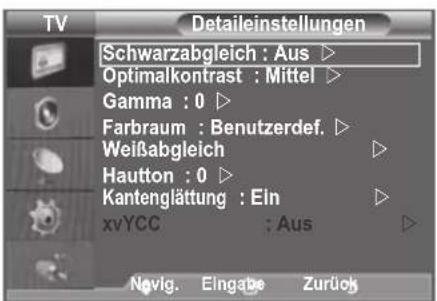

Kongurieren detaillierter Bildeinstellungen 16

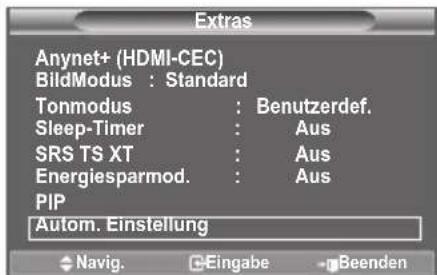

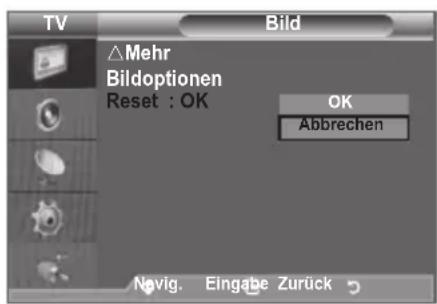

Zurücksetzen der Bildeinstellungen auf die
werkseitig festgelegten Standardwerte 17

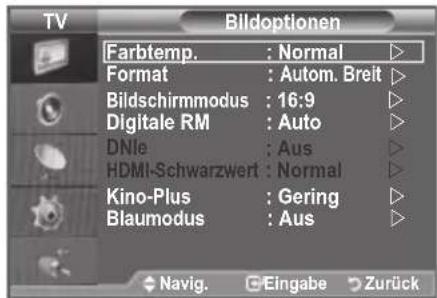

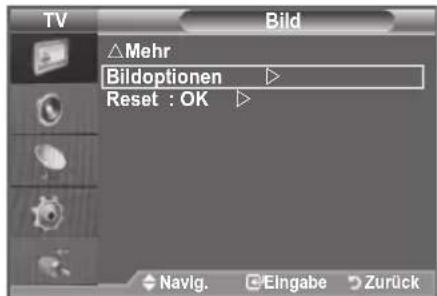

Kongurieren der Bildoptionen 18

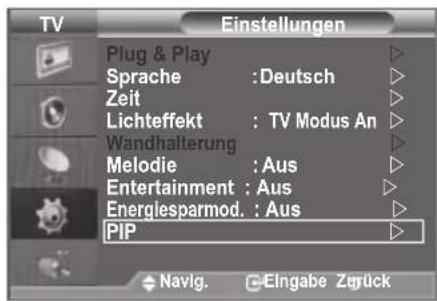

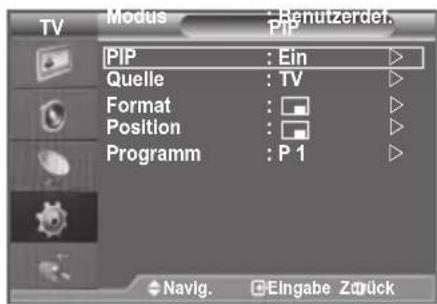

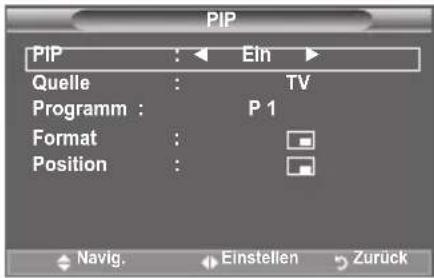

Bild-in-Bild-Funktion (PIP) verwenden 20

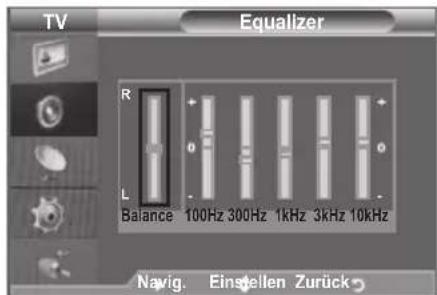

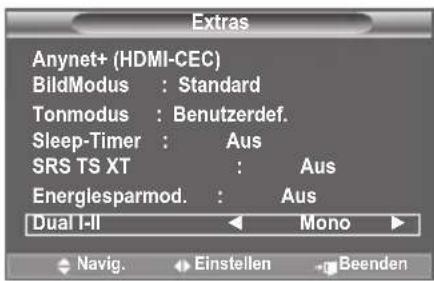

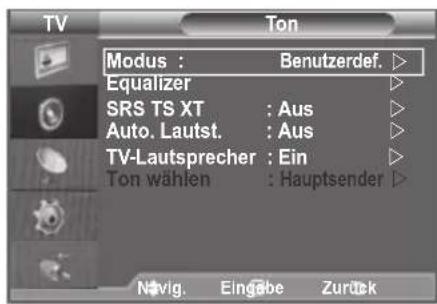

EINSTELLEN DES TONS Audiofunktionen 21
Kopfhörer anschließen (gesondert lieferbar) .... 22

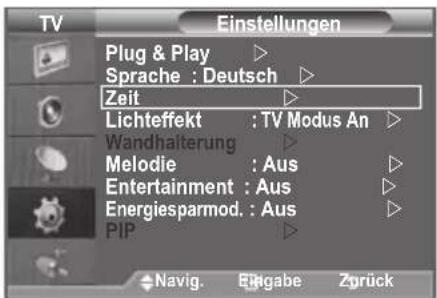

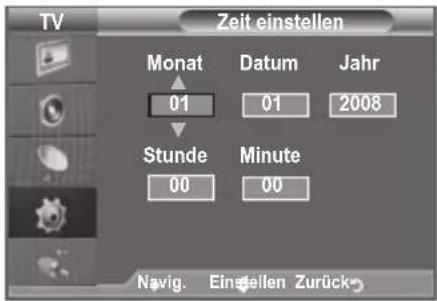

EINSTELLEN DER ZEIT Aktuelle Uhrzeit einstellen und anzeigen 23

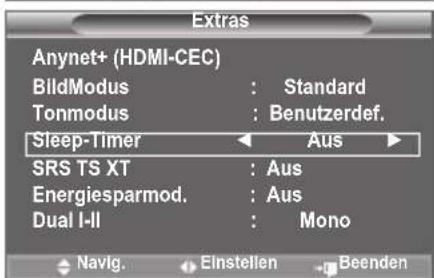

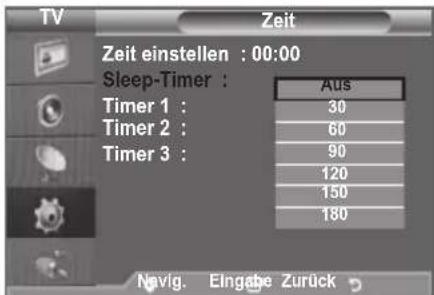

Sleep-Timer einstellen 23

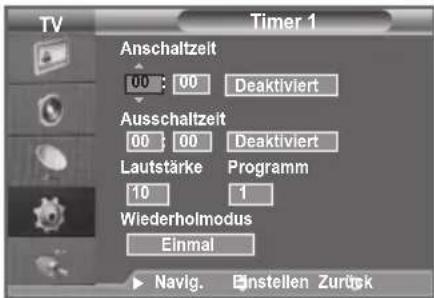

Fernsehgerät automatisch ein- und

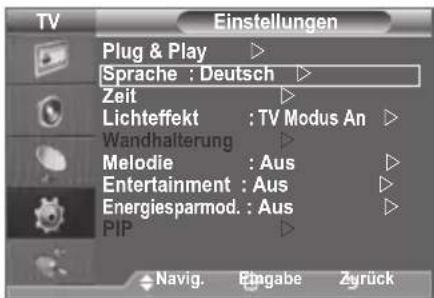

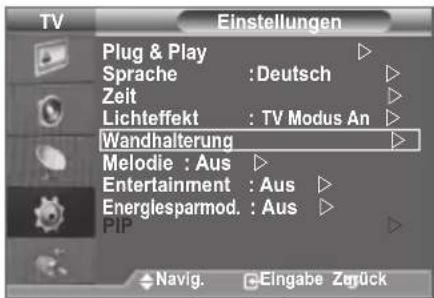

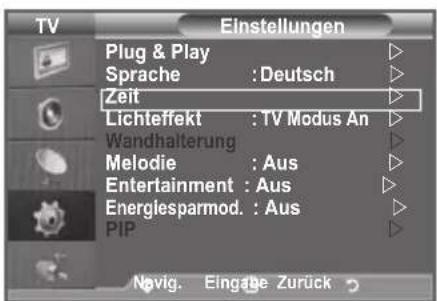

FUNKTIONSBESCHREIBUNG Sprache auswählen 24

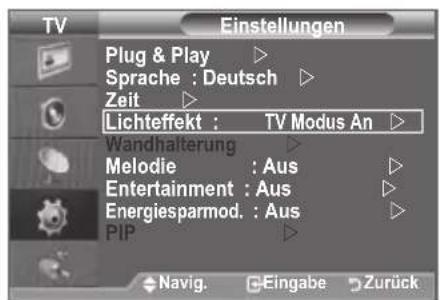

Einstellen des Lichteffekts (modellabhängig) .. 25

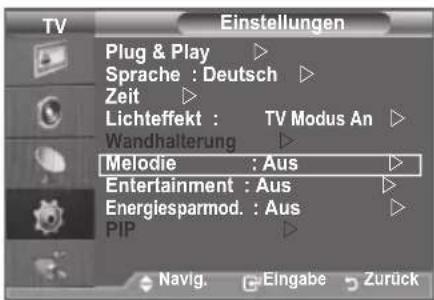

Melodie / Entertainment / Energiesparmod. .... 25

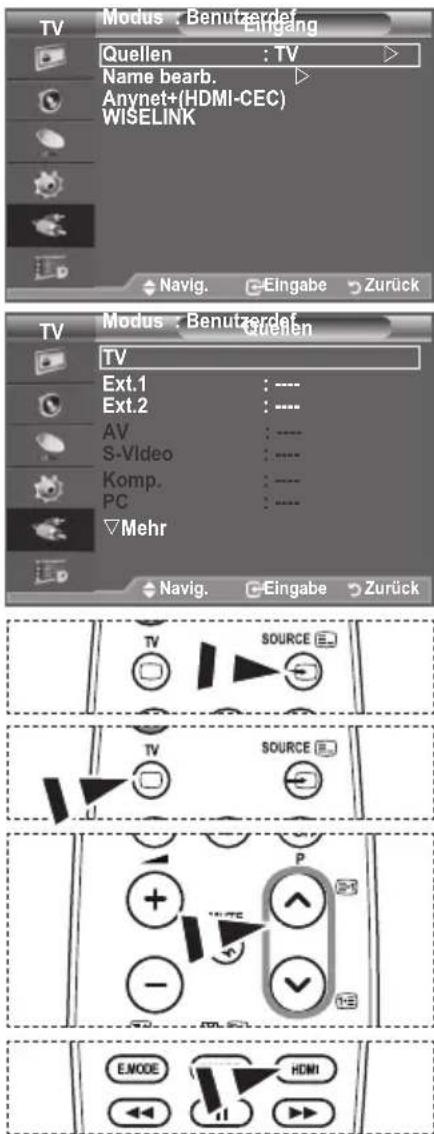

Signalquelle auswählen 27

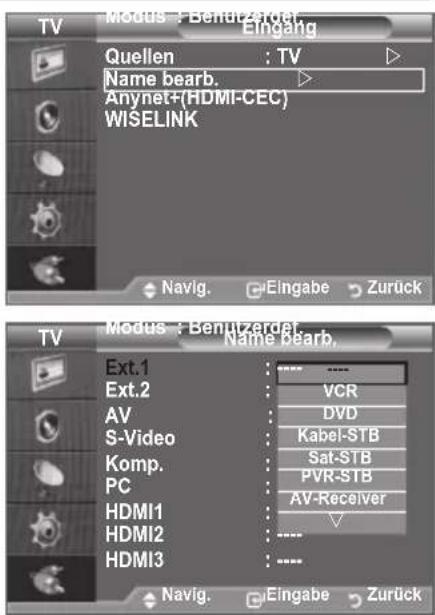

Signalquellennamen bearbeiten 27
KONFIGURIEREN DES PCS PC-Software installieren (unter Windows XP) .. 28

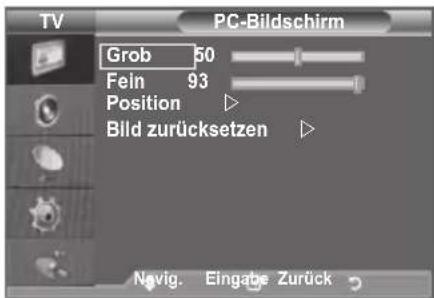

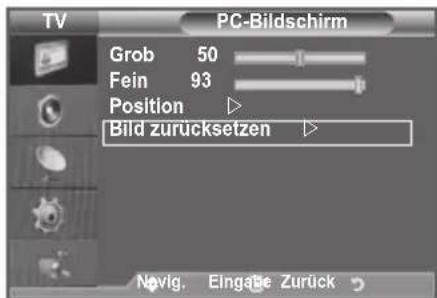

Fernsehgerät mithilfe des PCs einstellen 29

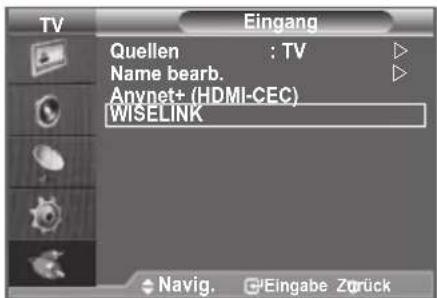

WISELINK Verwenden der WISELINK-Funktion 30

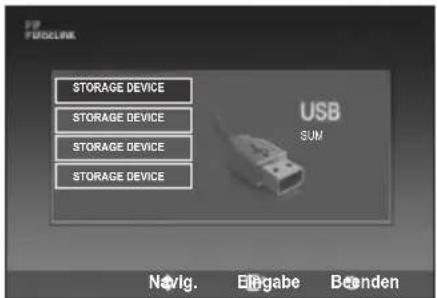

Verwenden des WISELINK-Menüs 31

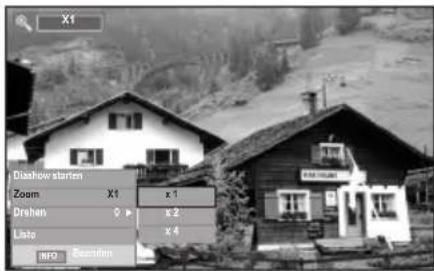

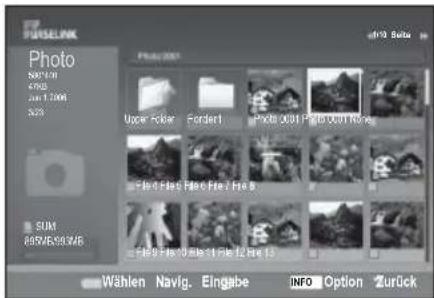

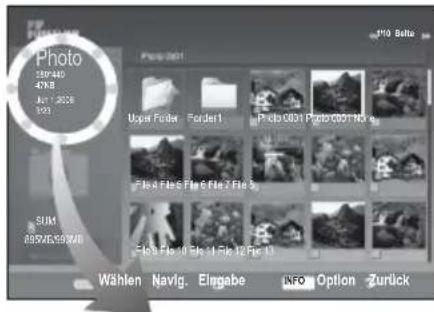

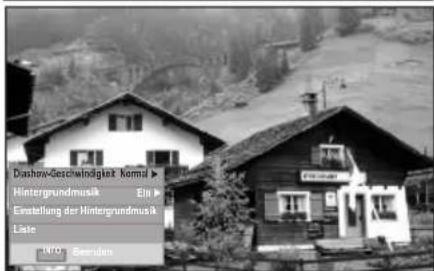

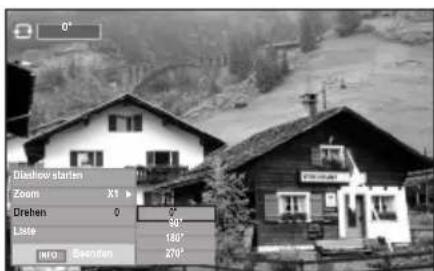

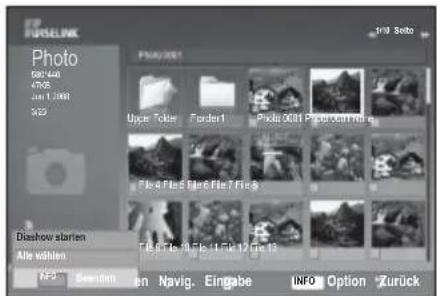

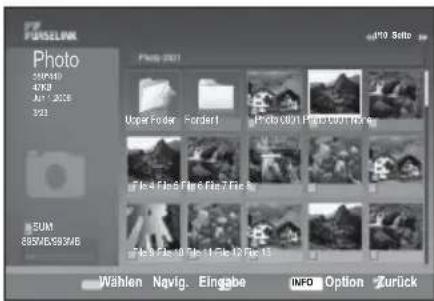

Verwenden der FOTO (JPEG)-Liste 32

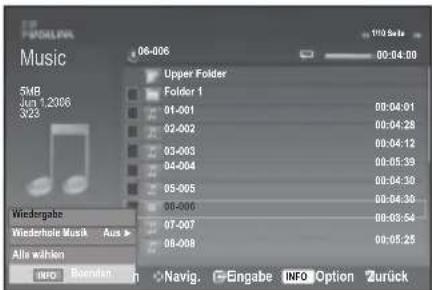

MP3-Liste verwenden 35

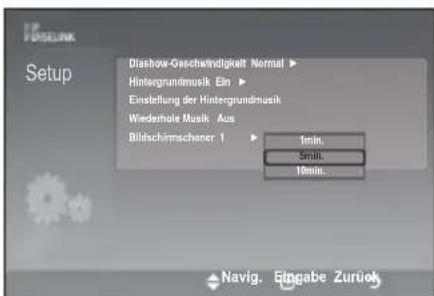

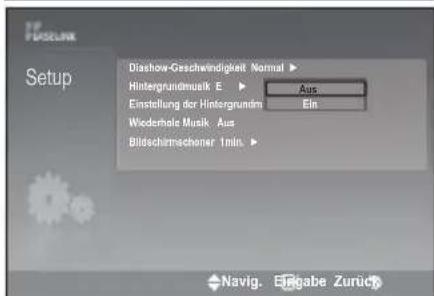

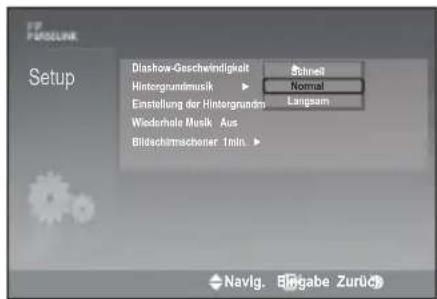

Benutzen des Setup-Menüs 36

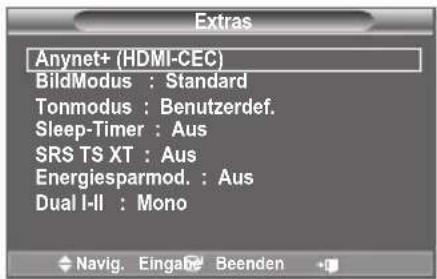

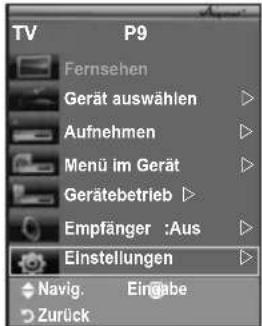

INFORMATIONEN ZU ANYNET

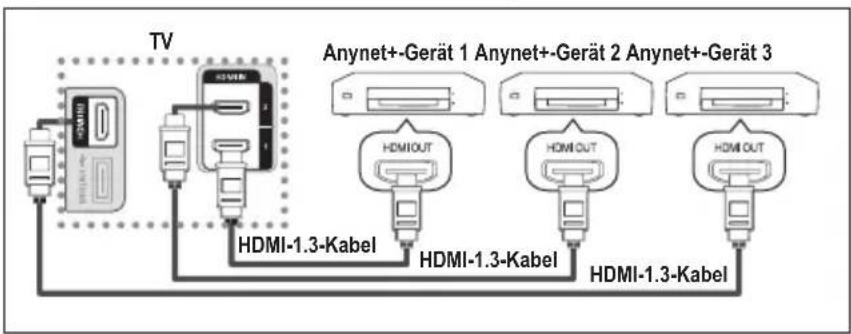

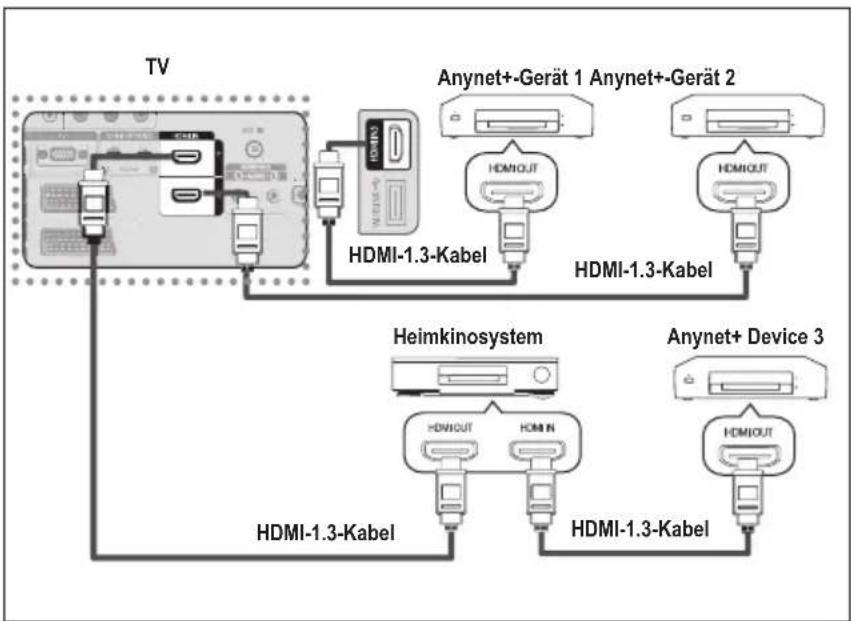

Anschließen von Anynet+-Geräten 37

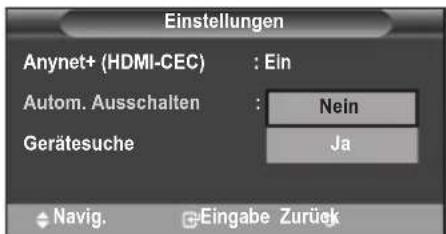

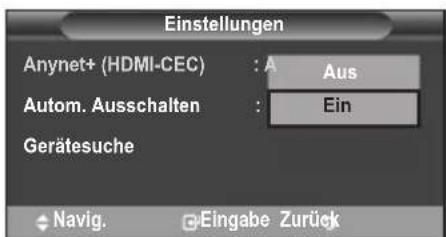

Einrichten von Anynet+ 38

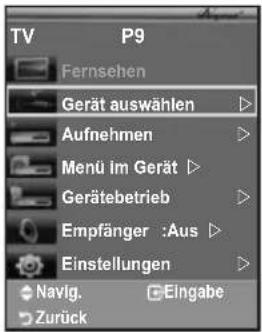

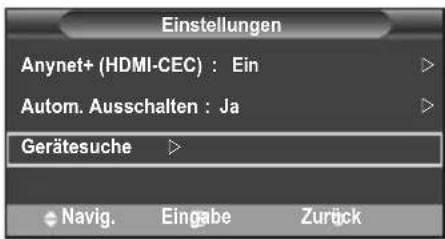

Umschalten zwischen diesen Geräten 39

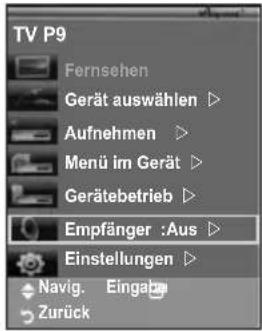

Tonwiedergabe mit einem Receiver 41
Prüfen Sie Folgendes, bevor Sie sich an
den Service wenden 42
EMPFEHLUNGEN FÜR DEN BETRIEB Videotext-Funktion 43

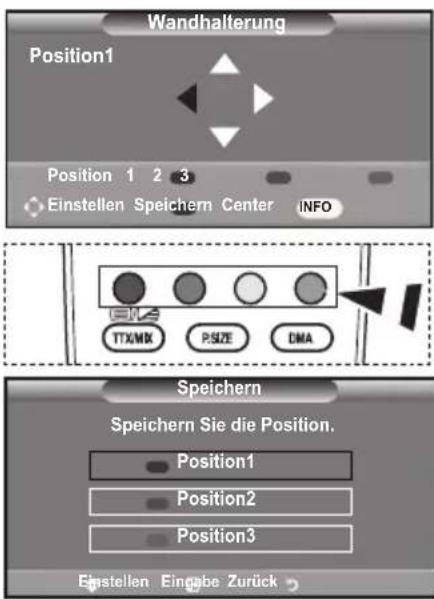

Automatische Wandhalterung
(gesondert lieferbar) 45
Kensington-Schloss als Diebstahlsicherung
(modellabhängig) 46
Fehlerbehebung: Vor der Kontaktaufnahme
mit dem Kundendienst 47
Symbole Tastendruck Hinweis Zielwahltaste
BN68-01410A-00Ger-0220.indd 1 2008-02-21 �� 3:21:03Deutsch - 2
Überprüfen Sie die Verpackung Ihres LCD-Fernsehgeräts auf Vollständigkeit.
Falls Komponenten fehlen sollten, setzen Sie sich bitte mit Ihrem Händler in Verbindung.
• Bedienungsanleitung • Garantiekarte • Handbuch mit Sicherheitshinweisen • Registrierkarten
Garantiekarte/Handbuch mit Sicherheitshinweisen/Registrierkarten (nicht überall verfügbar)
Der Fuß und seine Schraube gehören modellabhängig möglicherweise nicht zum Lieferumfang.
Anbringen des Standfußes
1. Schließen Sie Ihren LCD-Fernseher und den Standfuß an.
Der LCD-Fernseher sollte von mindestens zwei Personen getragen werden.
Verwechseln Sie beim Zusammenbauen nicht die Vorder- und Rückseiten des Standfußes.
Ziehen Sie zuerst die zwei Schrauben an Position 1 und dann die zwei Schrauben an Position 2 fest.
Stellen Sie das Gerät aufrecht hin und ziehen Sie die Schrauben fest. Wenn Sie die Schrauben
festziehen, während der LCD-Fernseher liegt, kann es passieren, dass er seitlich geneigt ist.
Der Fuß ist bei Modellen mit einer Bildschirmdiagonalen von 93 cm und mehr bereits installiert.
Anbringen der Wandhalterung
Mit der separat erhältlichen Wandhalterung können Sie das
Fernsehgerät an einer Wand befestigen.
Detaillierte Informationen zum Montieren der Wandhalterung
nden Sie in den Anweisungen, die im Lieferumfang der
Wandhalterung enthalten sind. Lassen Sie sich beim Anbringen
der Wandmontagehalterung von einem Techniker helfen.
Samsung Electronics haftet nicht für Schäden an Gerät oder
Personen, wenn die Montage vom Kunden selbst durchgeführt
Installieren Sie die Wandhalterung nicht bei
angeschaltetem Fernsehgerät. Sie könnten dabei einen
Stromschlag erhalten und sich verletzen.
Entfernen Sie den Fuß, und decken Sie die Aussparung an
der Unterseite des Fernsehgeräts mit einer Abdeckung ab
und befestigen Sie diese mit zwei Schrauben.
Die Produktfarbe und -form kann je nach Modell unterschiedlich sein.

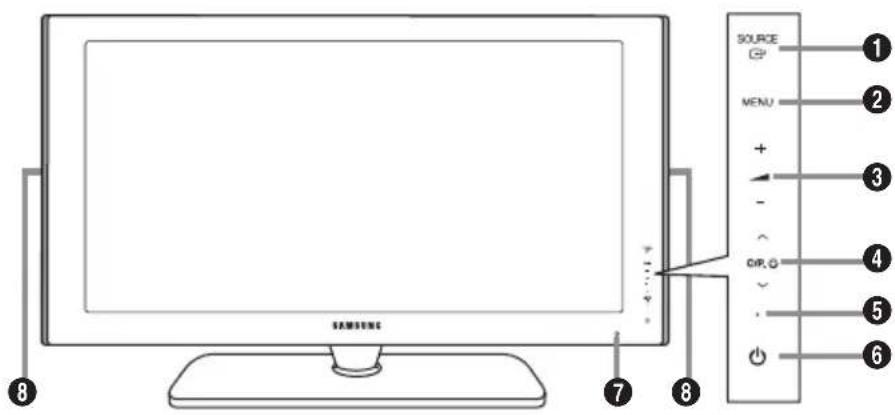

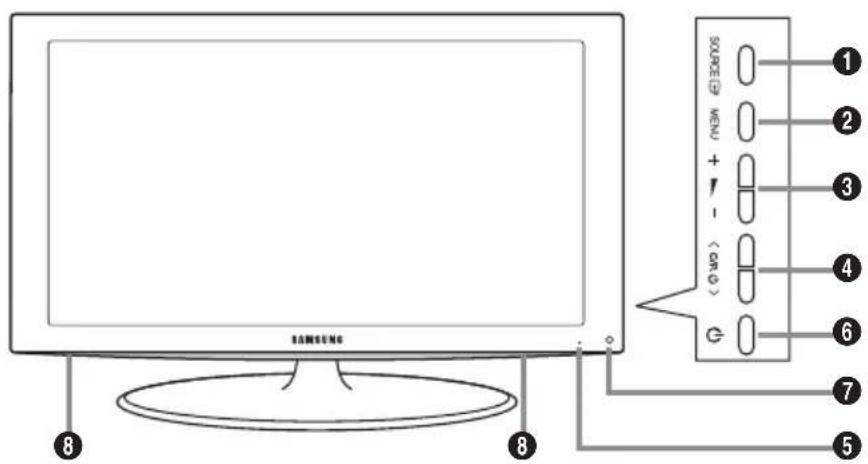

Stromversorgungsanzeige
Blinkt und schaltet sich aus bei eingeschalteter
Stromversorgung leuchtet auf im
Drücken Sie diese Taste, um das Fernsehgerät
ein- und auszuschalten.
Fernbedienungssensor
Richten Sie die Fernbedienung auf diesen
Sensor am Fernsehgerät.
Schaltet zwischen allen verfügbaren
Signalquellen um (TV, Ext.1, Ext.2, AV, S-Video,
Komp., PC, HDMI1, HDMI2, HDMI3).
Im Bildschirmmenü können Sie diese Schaltäche
wie die ENTER auf der Fernbedienung
MENU Drücken Sie diese Taste, um ein Bildschirmmenü
zu den Funktionen des Fernsehgeräts
Drücken Sie diese Tasten, um die Lautstärke zu
erhöhen oder zu verringern.
Im Bildschirmmenü können Sie die Schaltächen
wie die Tasten und auf der
Fernbedienung verwenden.
Im Bildschirmmenü können Sie die Schaltächen
und auf der Fernbedienung verwenden.
(Ohne Fernsteuerung können Sie das
Fernsehgerät mit den Kanaltasten einschalten.)
verschiedenen Tasten,
Funktionen zu nutzen. Tasten an der Seitenverkleidung BN68-01410A-00Ger-0220.indd 3 2008-02-21 �� 3:21:05Deutsch - 4

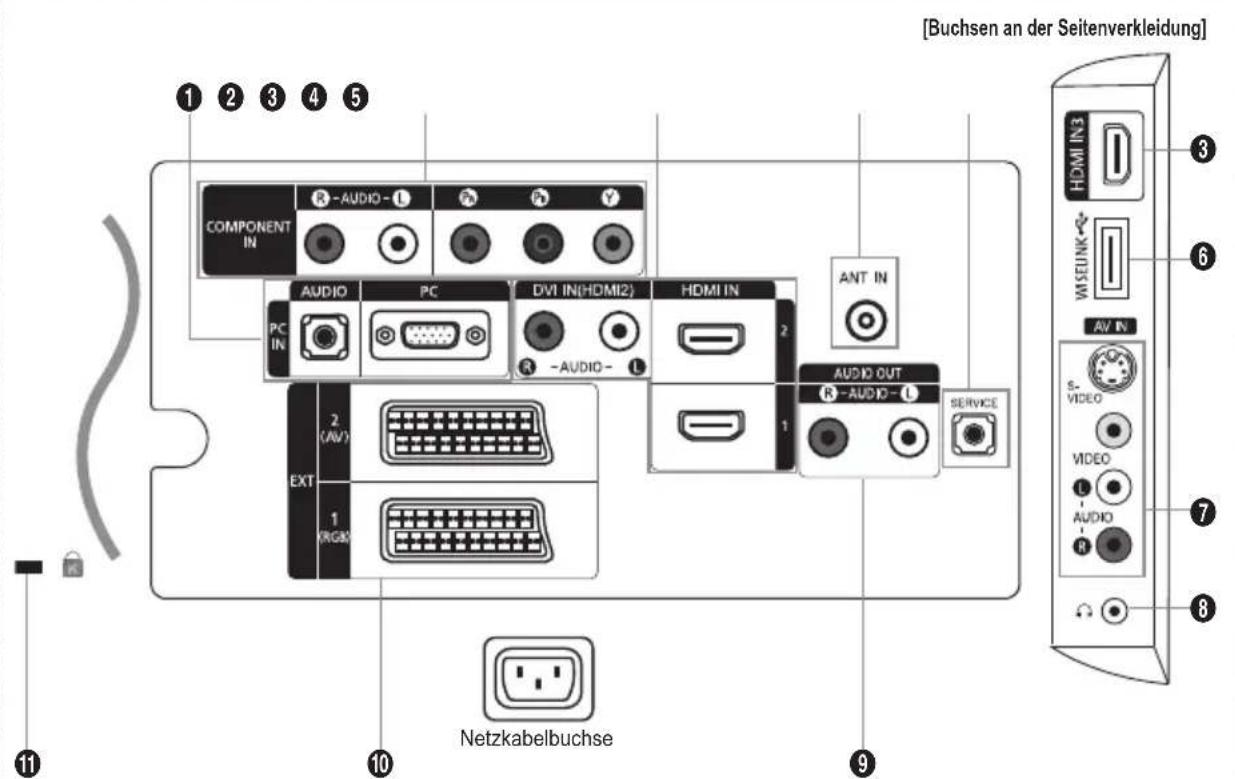

Wenn Sie ein externes Gerät an das Fernsehgerät anschließen möchten, muss das Gerät unbedingt ausgeschaltet
Achten Sie beim Anschließen eines externen Geräts auf die Farbcodierung: Stecker und Buchse müssen die gleiche
Zum Anschließen an den Video- und Audioausgang eines Computers.
COmPONENT IN Verbinden Sie die Komponentenanschlüsse (“
”, “Y”) auf der Rückseite des Fernsehgeräts über
Komponenten-Videokabel (optional) mit den entsprechenden Komponenten-Videoausgängen des DVD-Geräts.
Wenn Sie sowohl die Set-Top-Box als auch ein DVD-Gerät anschließen möchten, verbinden Sie die Set-Top-Box
mit dem DVD-Gerät, und verbinden Sie das DVD-Gerät mit dem Component-Anschluss (“
- und Y-Anschlüsse von Component-Geräten (DVD) sind manchmal mit Y, B-Y und R-Y bzw. Y, Cb und
Verbinden Sie den Audioausgang “R – AUDIO – L” auf der Rückseite des Fernsehgeräts über Cinch-Audiokabel
(optional) mit dem entsprechenden Audioausgang des DVD-Geräts.
HDmI IN 1, HDmI IN 2, HDmI IN 3
Unterstützt Verbindungen zwischen AV-Geräten (Set-Top-Boxen, DVD-Playern), die für HDMI-Schnittstellen
Beim Anschluss von Geräten über eine HDMI-Schnittstelle ist keine zusätzliche Audioverbindung erforderlich.
Eine Verbindung über HDMI/DVI-Kabel kann nur über HDMI IN2 erfolgen.
HDMI, die hochauösende Multimediaschnittstelle, ermöglicht die Übertragung von hochauösenden digitalen
Videodaten und mehreren Kanälen mit Digitalaudio.
Mit dem entsprechenden Kabel ermöglicht der HDMI/DVI-Anschluss DVI-Verbindungen zu einem erweiterten
Gerät (nicht mitgeliefert). Der Unterschied zwischen HDMI und DVI besteht darin, dass ein Gerät mit HDMI
kleiner ist, mit dem Kopierschutz HDCP (Hoch Bandwidth Digital Copy Protection/ digitaler Kopierschutz)
ausgestattet ist und digitalen Mehrkanalton unterstützt.
Die Produktfarbe und -form kann je nach Modell unterschiedlich sein.
[Buchsen an der Seitenverkleidung]
BN68-01410A-00Ger-0220.indd 4 2008-02-21 �� 3:21:05Deutsch - 5
Bei dem Fernsehgerät erfolgt u. U. keine Tonausgabe und das Fernsehbild weist evtl. anormale Farben auf,
wenn DVD-Player/Kabelboxen/Satellitenempfänger angeschlossen werden, die ältere HDMI-Versionen als 1.3
unterstützen. Beim Anschluss eines älteren HDMI-Kabels und fehlender Tonausgabe schließen Sie das HDMI-
Kabel an den Eingang HDMI IN 2 und die Audiokabel an die Eingänge DVI IN (HDMI2) [R-AUDIO-L] auf der
Rückseite des Fernsehgeräts an. Wenn dies eintritt, wenden Sie sich an die Firma, von der Sie den DVD-Player
bzw. den Kabel- oder Satellitenreceiver bezogen haben, und lassen Sie sich die HDMI-Version bestätigen.
Anschließend fordern Sie ein Firmwareupdate an. HDMI-Kabel für andere Versionen als 1.3 können störendes
Flackern des Bildschirms verursachen oder zum völligen Ausfall des Fernsehgeräts führen.
DVI IN(HDmI2) [R-AUDIO-L]
DVI-Audioausgänge für externe Geräte.
Unterstützte Modi für HDMI/DVI und Komp
480i 480p 576i 576p 720p 1080i 1080p
HDMI/DVI 50 Hz X X X O O O O HDMI/DVI 60 Hz X O X X O O O Komp. O O O O O O O
ANT IN Damit die Fernsehkanäle korrekt empfangen werden, muss das Fernsehgerät an eine der folgenden Signalquellen
Außenantenne / Kabelfernsehanschluss / Satellitenempfänger

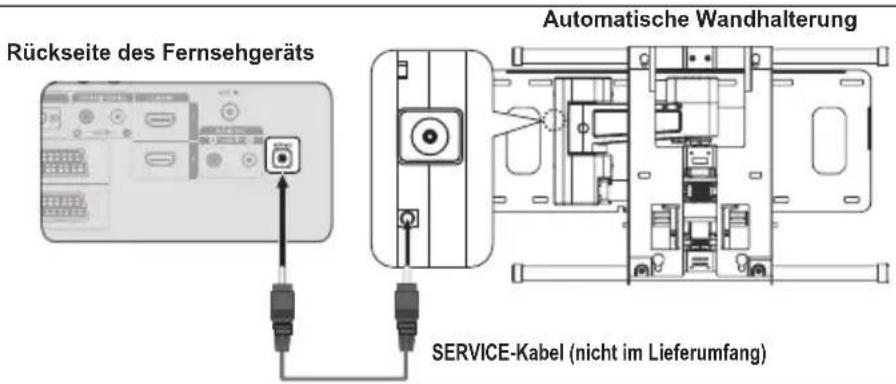

SERVICE Schließen Sie diesen Stecker an die optionale Wandhalterung an. Hiermit können Sie den Betrachtungswinkel des
Fernsehgeräts mit der Fernbedienung einstellen.

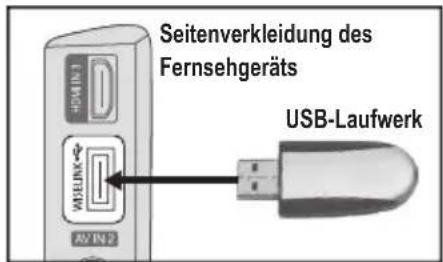

6 WISELINK Schließen Sie ein USB-Massenspeichergerät an, um Fotodateien (JPEG) anzuzeigen und
Audiodateien (MP3) abzuspielen.
S-VIDEO oder VIDEO / R-AUDIO-L Schließen Sie ein Cinch- oder ein S-VIDEO-Kabel an ein geeignetes Audio/Video-Gerät an (z. B. Videorecorder,
DVD-Player oder Camcorder).
Verbinden Sie das eine Ende der Cinch-Audiokabel mit dem Anschluss “R - AUDIO - L” Ihres Geräts und das
andere Ende mit den entsprechenden Audioausgängen des Audio/Video-Geräts.
Kopfhörer können an den Kopfhörer-Ausgang des Geräts angeschlossen werden. Wenn Kopfhörer
angeschlossen sind, ist die Tonwiedergabe über die eingebauten Lautsprecher abgeschaltet.
AUDIO OUT [R-AUDIO-L]
Verbinden Sie die einen Enden der RCA-Audiokabel mit dem Anschluss AUDIO OUT [R-AUDIO-L] auf
der Rückseite des Geräts und die anderen Enden mit den entsprechenden Audioeingängen des DVD-
Video Audio (L/R) RGB Video + Audio (L/R)
EXT 1 O O O Nur TV- oder -Ausgang verfügbar.
EXT 2 O O Ausgang frei wählbar.
Ein- und Ausgänge für externe Geräte wie z. B. Videorecorder, DVD-Player, Spielekonsolen oder Video-Disc-

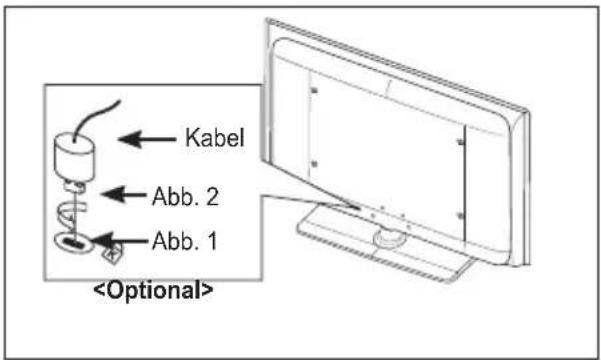

Kensington-Schloss (modellabhängig)
Das Kensington-Schloss (optional) dient zur Sicherung des Fernsehgeräts bei Verwendung an einem öffentlichen
Wenn Sie ein Schloss verwenden möchten, wenden Sie sich an den Händler, bei dem Sie das Fernsehgerät
Die Position des Kensington-Schlosses ist modellabhängig.

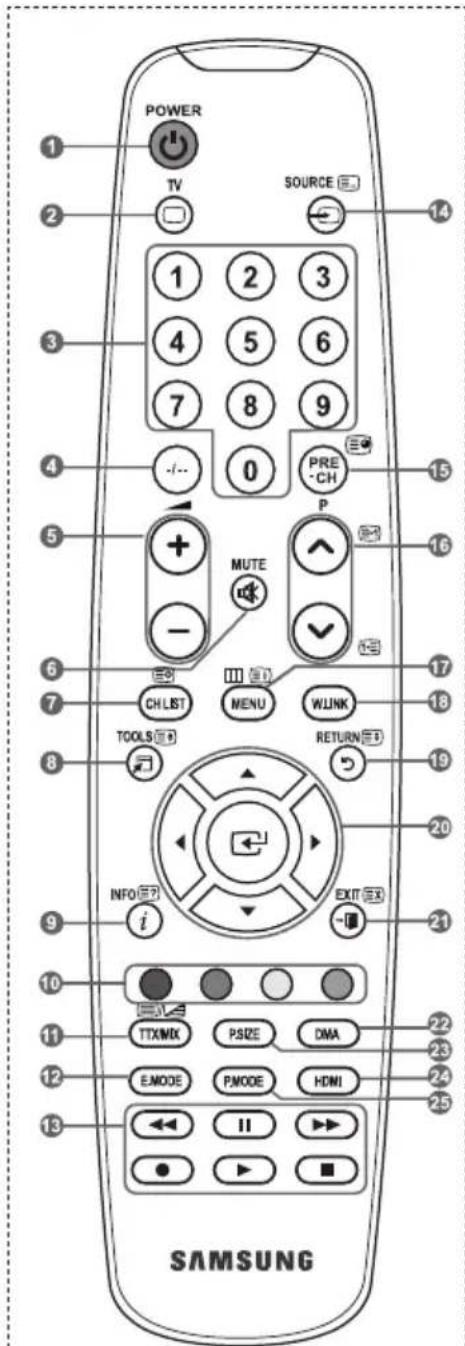

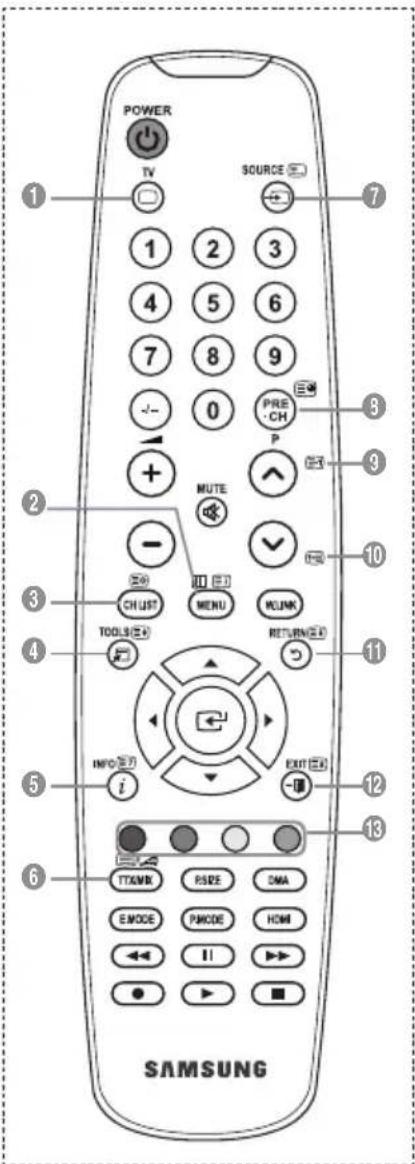

2 TV-Modus direkt aufrufen.
3 Zifferntasten für direkteZifferntasten für direkte
Programmplatzeingabe.
4 Taste zum Auswählen
von ein-/zweistelligen
5 +: Lautstärke erhöhen.
-: Lautstärke verringern.
6 Hiermit schalten Sie den TonHiermit schalten Sie den Ton
7 Anzeige der Senderliste aufAnzeige der Senderliste auf
8 Hiermit können Sie häufigHiermit können Sie häufig
verwendete Funktionen
mithilfe von Symbolen schnell
9 Anzeigen von InformationenAnzeigen von Informationen
zur aktuellen Sendung.
0 Farbtasten:Farbtasten:
Tasten bei der Arbeit mit der
Senderliste und in WISELINK

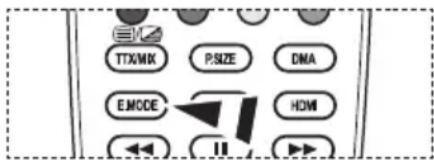

@ Drücken Sie diese Taste, umDrücken Sie diese Taste, um
den optionalen Anzeige-
und Audiomodus für Sport,
Kinofilme und Spiele
# Verwenden Sie diese TastenVerwenden Sie diese Tasten
bei der Arbeit mit DMA,
WISELINK und Anynet+.
Fernbedienung können
Sie die Aufnahmen von
Samsung-Rekordern mit
der Anynet+-Funktion
$ Verfügbare SignalquelleVerfügbare Signalquelle
P>: Vorheriger Kanal.

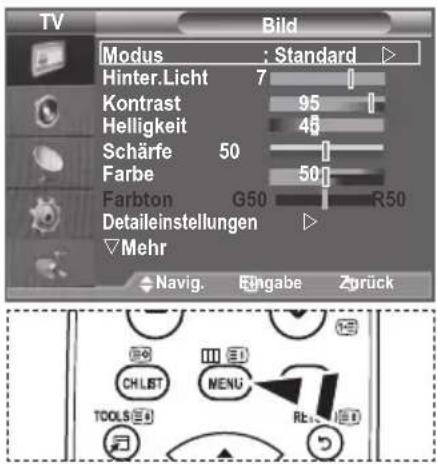

& Bildschirmmenü anzeigen.Bildschirmmenü anzeigen.
* Mit dieser Funktion könnenMit dieser Funktion können
Sie Foto- und Musikdateien
von einem externen Gerät
anzeigen bzw. wiedergeben.
( Zurück zum vorherigenZurück zum vorherigen
) Dient zum Steuern desDient zum Steuern des
a Bildschirmmenü ausblendenBildschirmmenü ausblenden
b Verwenden Sie dies, wenn
Sie ein DMA-Gerät von
Samsung (DMA = Digitaler
eine HDMI-Schnittstelle
anschließen und in den
DMA-Modus wechseln. (Die
DMA-Taste ist optional.)
Weitere Informationen zu
den Betriebsabläufen nden
Sie im Benutzerhandbuch
des DMA-Geräts. Diese
Schaltäche ist verfügbar,
wenn “Anynet (HDMI-CEC)”
auf “Ein” (siehe Seite 38)

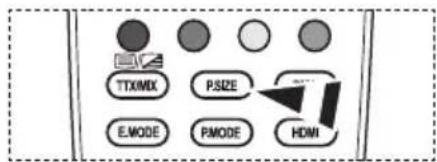

c Auswahl der Bildgröße.Auswahl der Bildgröße.
HDMI-Modus direkt aufrufen
2 Videotextanzeige beenden.
7 Videotextseite speichern.
8 Videotextgröße auswählen.
9 Verborgenen Inhalt
0 Fastext-Thema auswählen.
! Alternativ wählen Sie
“Videotext”, “Double” oder
auswählen.(LIST/FLOF)
P<: Nächste Vieotextseite.
P>: Vorherige Videotextseite
( Videotextseite weiter
anzeigen (nicht umblättern).
a Videotext abbrechen.
Die Leistungsfähigkeit der Fernbedienung kann durch starke Lichteinstrahlung beeinträchtigt werden.
BN68-01410A-00Ger-0220.indd 6 2008-02-21 �� 3:21:06Deutsch - 7
Batterien in die Fernbedienung einsetzen
1. Heben Sie die Abdeckung auf der Rückseite der Fernbedienung an, wie in der
Abbildung dargestellt.
2. Legen Sie zwei AAA-Batterien ein.
Achten Sie darauf, dass die Pole der Batterien “+” und “–” wie im Batteriefach
angezeigt ausgerichtet sind.
3. Schieben Sie die Abdeckung wieder auf die Fernbedienung.
Wenn die Fernbedienung für einen längeren Zeitraum nicht verwendet
wird, nehmen Sie die Batterien heraus, und lagern Sie sie an einem kühlen,
Sollte die Fernbedienung nicht funktionieren, überprüfen Sie Folgendes:
1. Ist das Fernsehgerät eingeschaltet?
2. Wurden Plus- und Minuspol der Batterien vertauscht?
3. Sind die Batterien leer?
4. Liegt ein Stromausfall vor oder ist das Netzkabel des Fernsehgeräts nicht
5. Bendet sich eine Leuchtstoffröhre oder ein Neonschild in der Nähe?
Batterien und Akkus gehören nicht in den Hausmüll. Als Verbraucher sind
Sie verpichtet, alte Batterien und Akkus zur umweltschonenden Entsorgung
zurückzugeben. Sie können alte Batterien und Akkus bei den öffentlichen
Sammelstellen in Ihrer Gemeinde oder überall dort abgeben, wo Batterien
und Akkus der betreffenden Art verkauft werden.
Das Netzkabel wird auf der Rückseite des Fernsehgeräts angeschlossen.
1. Schließen Sie das Netzkabel an eine geeignete Netzsteckdose an.
Am Gerät leuchtet die Standby-Anzeige auf.
2. Drücken Sie auf der Fernbedienung die Taste P.
Zum Einschalten des Fernsehgeräts können Sie auch die Taste POWER P oder die Taste TV auf
der Fernbedienung drücken.
Der Sender, den Sie zuletzt gesehen haben, wird automatisch wieder aufgerufen.
3. Drücken Sie auf der Fernbedienung die Zifferntasten (0 ~ 9) oder eine der Programmwahltasten
(</>), oder drücken Sie die Taste am Gerät.
Wenn Sie das Gerät zum ersten Mal einschalten, können Sie die Sprache auswählen, in der die
Menüs angezeigt werden.
4. Zum Ausschalten des Fernsehgeräts drücken Sie erneut die Taste POWER P.
Fernsehgerät in den Standby-Modus schalten
Zur Verringerung des Stromverbrauchs kann das Gerät in den Standby-Modus geschaltet werden.
Der Standby-Modus ist nützlich, wenn Sie das Gerät vorübergehend ausschalten möchten (z. B.
während einer Mahlzeit).
1. Drücken Sie die Taste POWER P auf der Fernbedienung.
Der Bildschirm wird ausgeschaltet, und auf der Vorderseite des Fernsehgeräts leuchtet die rote
Standby-Anzeige auf.
2. Drücken Sie einfach erneut die Taste POWER P, eine Zifferntaste (0-9) oder eine TV- oder
Programmplatz-Wahltaste (</>), um das Gerät wieder einzuschalten.
Der Standby-Modus ist nicht für längere Phasen der Abwesenheit gedacht (z. B. wenn Sie verreist
sind). Ziehen Sie dann sicherheitshalber den Netzstecker und das Antennenkabel.

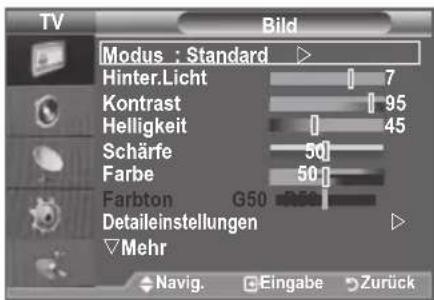

1. Drücken Sie die Taste MENU bei angeschaltetem Gerät.
Das Hauptmenü wird auf dem Bildschirm angezeigt. Links im
Menü sind Symbole zu sehen für: Bild, Ton, Kanal, Einstellungen,
2. Wählen Sie mit den Tasten ▲ oder ▼ eines der Symbole aus.
Drücken Sie die Taste ENTER , um in das Untermenü des
Symbols zu wechseln.
3. Zum Beenden drücken Sie die Taste EXIT.
Das Bildschirmmenü wird nach etwa einer Minute vom
Bildschirm gelöscht.

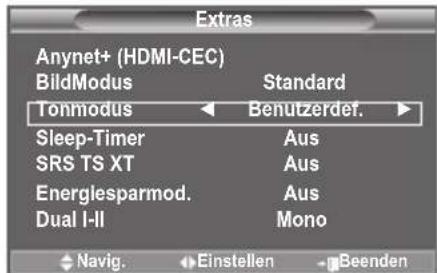

Verwenden der Taste TOOLS Sie können die Taste TOOLS verwenden, um häufig verwendete
Funktionen schnell und einfach auszuwählen. Der Inhalt des
Menüs “Extras” hängt davon ab, welche externe Signalquelle
Sie für die Anzeige verwenden.
1. Drücken Sie die Taste TOOLS.
Das Menü “Extras” wird geöffnet.
2. Wählen Sie die Menüoptionen mit den Tasten ▲ oder ▼.
3. Drücken Sie die Tasten ▲/▼/◄/►/ENTER , um die markierten
Elemente anzuzeigen, zu ändern oder zu verwenden.
Ausführliche Beschreibungen der einzelnen Funktionen nden
Sie auf der jeweiligen Seite.
Anynet+ (HDMI-CEC), siehe Seite 38
BildModus, siehe Seite 15
Tonmodus, siehe Seite 21
Sleep-Timer, siehe Seite 23
SRS TS XT, siehe Seite 21
Energiesparmod., siehe Seite 26
Dual l-ll, siehe Seite 22
Autom. Einstellung, siehe Seite 29
Wenn das Fernsehgerät zum ersten Mal eingeschaltet wird,
werden automatisch einige Grundeinstellungen vorgenommen.
Die folgenden Einstellungen sind verfügbar.
Der Bildschirmschoner wird aktiviert, wenn im “Plug&Play”-Betrieb
länger als 1 Minute keine Eingabe mit der Fernbedienung erfolgt.
Der Bildschirmschoner wird aktiviert, wenn länger als 15 Minuten
kein Betriebssignal anliegt.
1. Drücken Sie die Taste POWER auf der Fernbedienung.
Die Meldung “Start Plug & Play” wird angezeigt. Die Schaltäche
“OK” ist ausgewählt.
2. Wählen Sie die entsprechende Sprache aus. Drücken Sie hierzu die Taste oder .
Drücken Sie zum Bestätigen der Auswahl die Taste ENTER .
3. Drücken Sie die Taste ◄ oder ►, um “Shop-Demo” oder “Privatgebrauch” auszuwählen, und drücken
Sie dann die Taste ENTER .
Wir empfehlen Ihnen, das Fernsehgerät im Modus “Privatgebrauch” zu verwenden, um das
optimale Bild für den Privatgebrauch zu erzielen.
Der Modus “Shop-Demo” ist nur geeignet, wenn das Gerät in einem Verkaufsbereich verwendet wird.
Wenn das Gerät versehentlich auf den Modus “Shop-Demo” eingestellt ist, und Sie möchten
wieder zurück zu “Privatgebrauch” (Standard) wechseln: Drücken Sie die Lautstärketaste am
Fernsehgerät. Wenn das Menü “Lautstärke” angezeigt wird, halten Sie die Taste MENU am
Fernsehgerät 5 Sekunden lang gedrückt.
4. Die Meldung “Antenneneingang prüfen” wird angezeigt, wenn “OK” ausgewählt ist. Drücken Sie die
Überprüfen Sie, ob das Antennenkabel richtig angeschlossen ist.
5. Wählen Sie die entsprechende Sprache aus. Drücken Sie hierzu die Taste oder .
Drücken Sie zum Bestätigen der Auswahl die Taste ENTER .
6. Das Menü “Autom. speichern” wird bei aktivierter Option “Start” angezeigt. Drücken Sie die Taste
Die Kanalsuche wird automatisch gestartet und beendet.
Zum Unterbrechen des Speichervorgangs zu einem beliebigen Zeitpunkt drücken Sie die Taste
Wenn Sie alle verfügbaren Sender gespeichert haben, wird das Menü “Zeit einstellen” angezeigt.
7. Drücken Sie die Taste ENTER .
Zum Auswählen von “Monat”, “Datum”, “Jahr”, “Stunde” oder “Minute” drücken Sie die Taste oder .
Stellen Sie die “Monat”, “Datum”, “Jahr”, “Stunde” oder “Minute” durch Drücken der Taste oder
Sie können “Monat”, “Datum”, “Jahr, “Stunde” und “Minute” auch durch Drücken der Zifferntasten
auf der Fernbedienung einstellen.
8. Bestätigen Sie die vorgenommenen Einstellungen mit der Taste ENTER . Die Meldung “Wir
wünschen gute Unterhaltung!” wird angezeigt. Drücken Sie abschließend die Taste ENTER .
Auch wenn Sie die Taste ENTER nicht drücken, verschwindet die Meldung nach einigen
Sekunden von selbst.
♦ Sprache: Wählen Sie mit dieser Option die gewünschte Sprache aus.
♦ Land: Wählen Sie mit dieser Option das gewünschte Land aus.
♦ Autom. speichern: Wählen Sie diese Option aus, um Sender im Empfangsbereich des Geräts automatisch zu suchen
♦ Zeit einstellen: Wählen Sie diese Option aus, um die Uhr des Fernsehgeräts auf die aktuelle Uhrzeit einzustellen.
OK BN68-01410A-00Ger-0220.indd 9 2008-02-21 �� 3:21:08Deutsch - 10
So setzen Sie diese Funktion zurück:
1. Drücken Sie zum Anzeigen des Menüs die Taste MENU.
Drücken Sie die Taste oder , um “Einstellungen”
auszuwählen, und drücken Sie anschließend die Taste ENTER .
2. Drücken Sie die Taste ENTER erneut, um “Plug & Play”
Weitere Informationen zum Einstellen der Optionen nden Sie
Die “Plug & Play”-Funktion gibt es nur im TV-Modus.
Sender automatisch speichern
Sender manuell speichern
Sender automatisch speichern
Sie können den verfügbaren Frequenzbereich nach Sendern durchsuchen (verfügbare Sender und
Frequenzbereich sind vom jeweiligen Land abhängig).
Die automatisch zugewiesenen Programmplätze entsprechen unter Umständen nicht den
gewünschten Programmplätzen. Sie können jedoch die Programmplätze manuell sortieren und
nicht gewünschte Sender wieder löschen.
1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste ▲ oder ▼, um “Kanal” auszuwählen, und drücken Sie dann die Taste
2. Drücken Sie die Taste ENTER , um “Land” auszuwählen.
3. Drücken Sie zum Auswählen des entsprechenden Landes die Taste ▲ oder ▼.
Bestätigen Sie Ihre Auswahl durch Drücken der Taste ENTER .
4. Drücken Sie die Taste ▲ oder ▼, um “Autom. speichern” auszuwählen, und drücken Sie dann die
5. Drücken Sie die Taste ENTER .
Das Fernsehgerät beginnt mit dem Speichern aller verfügbaren Sender.
Sie können die Taste ENTER jederzeit drücken, um den Speichervorgang zu unterbrechen und
zum Menü “Kanal” zurückzukehren.
6. Wenn Sie alle verfügbaren Kanäle gespeichert haben, wird das Menü “Sortieren” angezeigt.
(Informationen hierzu nden Sie auf Seite 13)
➣ Eingabe ZurückPlug & PlayStarten von Plug&PlayEingabe Zurück
OK TV EinstellungenPlug & Play Sprache : Deutsch Zeit Lichteffekt : TV Modus An Wandhalterung
Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP Navig. Eingabe Zurück TV Kanal Land : GB Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung Navig. Eingabe Zurück BN68-01410A-00Ger-0220.indd 10 2008-02-21 �� 3:21:09Deutsch - 11
Manuelles Speichern von Kanälen
Sie können Fernsehsender (einschließlich Kabelsender)
Bei der manuellen Senderspeicherung sind folgende Optionen
♦ Gefundene Sender speichern.
♦ Die Programmnummer der einzelnen Sender, die Sie festlegen
1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste ▲ oder ▼, um “Kanal” auszuwählen,
und drücken Sie dann die Taste ENTER .
2. Drücken Sie die Taste ▲ oder ▼, um “Man. speichern”
auszuwählen, und drücken Sie dann die Taste ENTER .
3. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option,
und drücken Sie dann die Taste ENTER .
4. Wenn Sie die gewünschten Änderungen vorgenommen haben,
drücken Sie die Taste ENTER .
Drücken Sie zum Beenden die Taste EXIT.
♦ Programm (der Programmplatz, der dem Kanal zugewiesen werden soll)
− Drücken Sie die Tasten ▲ oder ▼, um die gewünschte Nummer zu wählen.
Die Kanalnummer können Sie auch direkt durch Drücken der Zifferntasten (0 ~ 9) auswählen.
♦ Fernsehnorm: Auto/PAL/SECAM/NTSC4.43
− Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Farbnorm aus.
♦ Tonsystem: BG/DK/I/L
− Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Audionorm aus.
♦ Kanal (Wenn Ihnen die Nummer des zu speichernden Kanals bekannt ist)
− Wählen Sie mit den Tasten ▲ oder ▼ die Option C (Terrestrischer Kanal) oder S (Kabelkanal) aus.
− Drücken Sie die Taste ►, und drücken Sie dann die Tasten ▲ oder ▼, um die gewünschte
Die Kanalnummer können Sie auch direkt durch Drücken der Zifferntasten (0 ~ 9) auswählen.
Falls kein oder nur schlechter Ton zu hören sein sollte, wählen Sie einen anderen
♦ Suchlauf (Wenn Ihnen die Kanalnummern nicht bekannt sind)
− Drücken Sie zum Starten des Suchlaufs die Taste ▲ oder ▼.
− Der Tuner durchsucht den Frequenzbereich, bis der erste Sender bzw. der ausgewählte Sender
♦ Speichern (zum Speichern des Kanals und des zugehörigen Programmplatzes)
− Drücken Sie die Taste ENTER , um “OK” zu wählen.
− P (Programm-Modus): Nach Abschluss der Einstellungen sind den Sendern Ihrer Region
Positionsnummern von P00 bis P99 zugewiesen. In diesem Modus können Sie Sender durch
Eingabe des Programmplatzes auswählen.
− C (Antennenempfangs-Modus): In diesem Modus können Sie Kanäle durch Eingabe der
Nummer anwählen, die jedem Antennensender zugeordnet ist.
− S (Kabelkanal-Modus): In diesem Modus können Sie Sender durch Eingabe der Nummer
wählen, die jedem Kabelsender zugeordnet ist.
Speichern : ? Navig. Eingabe Zurück
Feinabstimmung Navig. Eingabe Zurück BN68-01410A-00Ger-0220.indd 11 2008-02-21 �� 3:21:09Deutsch - 12

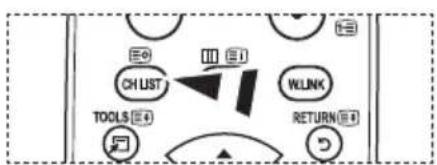

Sender hinzufügen/sperren
Mit Hilfe der Programmverwaltung können Sie Sender bequem
sperren oder hinzufügen.
1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste ▲ oder ▼, um “Kanal” auszuwählen, und
drücken Sie dann die Taste ENTER .
2. Drücken Sie die Taste ▲ oder ▼, um “Programmverwaltung”
auszuwählen, und drücken Sie dann die Taste ENTER .
Mit Hilfe der Senderliste können Sie Kanäle hinzufügen.
Wählen Sie die “Senderliste” durch Drücken der Taste ENTER .
4. Wechseln Sie zum Feld ( ) indem Sie die Tasten ▲/▼/◄/►
drücken, und wählen Sie den hinzuzufügenden Sender aus.
Drücken Sie dann die Taste ENTER , um den Sender
Wenn Sie erneut die Taste ENTER drücken, wird das
Symbol ( ) neben dem Kanal angezeigt, und der Kanal wird
“ ” ist aktiviert, wenn “Kindersicherung” auf “Ein” eingestellt ist.
Mit dieser Funktion können Sie nicht autorisierte Benutzer,
z. B. Kinder, daran hindern, ungeeignete Programme
anzuschauen, indem das Bild blockiert und der Ton
stummgeschaltet wird.
5. Drücken Sie die Taste ▲ oder ▼, um “Kindersicherung”
auszuwählen, und drücken Sie dann die Taste ENTER .
6. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option
An, und drücken Sie dann die Taste ENTER .
7. Drücken Sie die Tasten ▲ oder ▼, um die “Senderliste”
auszuwählen, und drücken Sie dann die Taste ENTER .
8. Wechseln Sie zum Feld ( ) indem Sie die Tasten ▲/▼/◄/►
drücken, und wählen Sie den zu sperrenden Sender aus.
Drücken Sie dann die Taste ENTER .
Wenn Sie erneut die Taste ENTER drücken, wird das Symbol
( ) neben dem Kanal angezeigt, und die Kanalsperre wird nicht
Wenn die Kindersicherung aktiviert ist, wird ein blauer Bildschirm
9. Drücken Sie zum Beenden die Taste EXIT.
Wählen Sie unter “Kindersicherung” die Option “Ein” oder “Aus”
aus, um die für “ ” ausgewählten Kanäle auf einfache Weise
zu aktivieren oder deaktivieren.
Diese Optionen können Sie auch durch Drücken der Taste
CH List auf der Fernbedienung aufrufen.
➣ P 1 C3SenderlisteNavig. EingabeSeite ZurückZufüg Sperren1 / 10Progr.0 C--1 C32 BBC 13 C744 C755 C766 S37 S48 S69 S7 TV ProgrammverwaltungSenderliste Kindersicherung : Aus Navig. Eingabe Zurück
TV KanalLand : GB Autom. speichern Man. speichern Programmverwaltung Sortieren
Navig. Eingabe Zurück
BN68-01410A-00Ger-0220.indd 12 2008-02-21 �� 3:21:10Deutsch - 13
Gespeicherte Sender sortieren
Mit diesem Vorgang können Sie die Programmnummern gespeicherter
Sender ändern. Das ist möglicherweise nach dem automatischen
Speichern von Sendern erforderlich.
1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste oder , um “Kanal” auszuwählen, und
drücken Sie dann die Taste ENTER .
2. Drücken Sie die Taste oder , um “Sortieren” auszuwählen,
und drücken Sie dann die Taste ENTER .
3. Wählen Sie durch mehrfaches Drücken der Taste oder die
Kanalnummer aus, die Sie ändern möchten. Drücken Sie die
Die Nummer und der Name des ausgewählten Kanals
werden auf die rechte Seite verschoben.
4. Drücken Sie dann die Taste oder , um zu der Position zu
gelangen, in die Sie ändern möchten, und drücken Sie dann die
Der Sender, der unter diesem Programmplatz gespeichert
war, erhält den Programmplatz des anderen Senders
(Sender werden gegeneinander ausgetauscht).
5. Wiederholen Sie die Schritte 3 bis 4 für jeden weiteren Kanal, dem Sie eine andere Kanalnummer
6. Drücken Sie zum Beenden die Taste EXIT.
Sendernamen zuweisen
Sendernamen werden automatisch zugewiesen, sofern
diese Information im Sendersignal enthalten ist. Sie können
Sendernamen bearbeiten und ändern.
Drücken Sie zum Anzeigen des Menüs die Taste MENU.
Drücken Sie die Taste oder , um “Kanal” auszuwählen, und
drücken Sie anschließend die Taste
2. Drücken Sie die Taste oder , um “Name” auszuwählen, und
drücken Sie dann die Taste ENTER .
3. Bei Bedarf wählen Sie durch Drücken der Taste oder den
Kanal, dem Sie einen neuen Namen zuweisen möchten, aus.
Drücken Sie die Taste ENTER .
Die Auswahlleiste wird um das Namensfeld herum
Folgende Zeichen sind verfügbar: Buchstaben des Alphabets (A~Z) / Ziffern (0~9) / Sonderzeichen
(+, -,*, /, Leerzeichen)
5. Wiederholen Sie die Schritte 3 bis 4 für jeden Kanal, dem Sie einen neuen Namen zuweisen möchten.
6. Drücken Sie zum Beenden die Taste EXIT.
Buchstabe, Zahl oder Symbol
Drücken Sie die Taste oder .
zur nächsten Stelle springen
Drücken Sie die Taste .
zur vorherigen Stelle springen
Drücken Sie die Taste .
“den Namen bestätigen möchten,”
Drücken Sie die Taste
. SortierenProgr. Send. Name 0 C--1 C23 2 C163 C34 S1 s TV Navig. Eingabe Zurück Name Navig. Eingabe ZurückProgr. Send. Name 0 C-- -----1 C23 ----- 2 C16 -----3 C3 -----4 S1 ----- s
TV TV KanalLand : GB Autom. speichern Man. speichern Programmverwaltung Sortieren
Feinabstimmung Navig. Eingabe Zurück TV KanalLand : GB Autom. speichern Man. speichern Programmverwaltung Sortieren
Feinabstimmung Navig. Eingabe Zurück BN68-01410A-00Ger-0220.indd 13 2008-02-21 �� 3:21:12Deutsch - 14
Senderfeinabstimmung durchführen
Verwenden Sie die Feinabstimmung, um für bestimmte Kanäle
die Empfangseinstellungen manuell zu optimieren.
1. Verwenden Sie die Zifferntasten, um den Kanal, den Sie fein
abstimmen möchten, direkt auszuwählen.
Drücken Sie zum Anzeigen des Menüs die Taste MENU.
Drücken Sie die Taste oder , um “Kanal” auszuwählen, und
drücken Sie anschließend die Taste
3. Drücken Sie die Taste oder , um “Feinabstimmung”
auszuwählen, und drücken Sie dann die Taste ENTER .
4. Stellen Sie mit den Tasten oder die Feinabstimmung ein.
Drücken Sie die Taste ENTER .
5. Drücken Sie zum Beenden die Taste EXIT.
Gespeicherte feinabgestimmte Kanäle werden mit einem
Sternchen “*” auf der rechten Seite der Kanalnummer im
Kanal-Banner markiert. Außerdem wird die Nummer des
Programmplatzes rot angezeigt.
Wählen Sie zum Zurücksetzen der Feinabstimmung die Option
Sie die Taste ▲ oder ▼ drücken und dann die Taste ENTER drücken.
➣ Feinabstimmung P 1
0 Reset Einstellen Save Zurück TV KanalLand : GB
Autom. speichern Man. speichern Programmverwaltung Sortieren Name Feinabstimmung Navig. Eingabe Zurück BN68-01410A-00Ger-0220.indd 14 2008-02-21 �� 3:21:12Deutsch - 15
Sie können den Bildstandard auswählen, der für Ihre
Sehgewohnheiten am besten geeignet ist.
1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste ENTER , um “Bild” auszuwählen.
2. Drücken Sie die Taste ENTER erneut, um “Modus”
3. Drücken Sie dann die Taste oder , um den gewünschten
Bildeffekt auszuwählen. Drücken Sie die Taste ENTER .
4. Drücken Sie zum Beenden die Taste EXIT.
♦ Dynamisch: Wählen Sie diese Option für die Anzeige von
hochauösenden Fernsehbildern bei starker
Umgebungsbeleuchtung aus.
♦ Standard: Wählen Sie diese Option für die optimale
Anzeige von Fernsehbildern bei normaler
Umgebungsbeleuchtung aus.
♦ Film: Wählen Sie diese Option für die optimale Anzeige von
Fernsehbildern bei geringer Umgebungsbeleuchtung
Der Bildmodus muss für jede Signalquelle separat angepasst

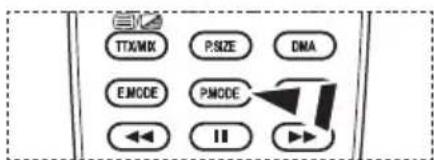

Sie können auch die Taste P.MODE auf der Fernbedienung
drücken, um eine der Bildeinstellungen auszuwählen.
Einfaches Einstellen
1. Drücken Sie die Taste TOOLS auf der Fernbedienung.
2. Drücken Sie die Taste ▲ oder ▼, um “BildModus”.
3. Wählen Sie den gewünschten Bildmodus mit den
4. Drücken Sie zum Beenden mehrmals die Taste EXIT oder
➣ ExtrasAnynet+ (HDMI-CEC)BildModus ◄ Standard ►Tonmodus : Benutzerdef.Sleep-Timer : AusSRS TS XT : AusEnergiesparmod. : AusDual l-ll : MonoNavig. Einstellen Beenden Bild Modus : Standard Hinter.Licht 7
Helligkeit 45 Schärfe 50 Farbe 50Farbton G50 R50 Detaileinstellungen sMehr
TV Navig. Eingabe Zurück
Bild Modus : Standard Hinter.Licht 7 Kontrast 95 Helligkeit 45 Schärfe 50 Farbe 50Farbton G50 R50 Detaileinstellungen sMehr
TV Navig. Eingabe Zurück DynamischStandard Film
BN68-01410A-00Ger-0220.indd 15 2008-02-21 �� 3:21:13Deutsch - 16
Das Gerät verfügt über mehrere Einstellmöglichkeiten für die
1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie die
Anweisungen 1 bis 3 unter “Bildstandard ändern”.
2. Wählen Sie mit den Tasten oder ein bestimmtes Element
aus. Drücken Sie die Taste ENTER .
3. Erhöhen oder verringern Sie mit den Tasten oder den Wert
für ein bestimmtes Element. Drücken Sie die Taste ENTER .
4. Drücken Sie zum Beenden die Taste EXIT.
Hinter.Licht: Hiermit können Sie die Bildschirmhelligkeit durch
Einregeln der LCD-Hintergrundhelligkeit anpassen.
Kontrast: Wählen Sie diese Option aus, um den Kontrast zwischen
Objekten und Hintergrund einzustellen.
Helligkeit: Wählen Sie diese Option aus, um die Helligkeit des
gesamten Bildschirms einzustellen.
Schärfe: Wählen Sie diese Option aus, um die Konturen von
Objekten zu schärfen oder weichzuzeichnen.
Farbe: Wählen Sie diese Option aus, um die Farbhelligkeit
Farbton: Wählen Sie diese Option aus, um natürlichere Farbtöne
für Objekte durch Erhöhen des Rot- oder Grünanteils
Die eingestellten Werte werden entsprechend dem jeweils ausgewählten Bildmodus gespeichert.
Im PC-Modus können nur “Hinter.Licht”, “Kontrast” und “Helligkeit” eingestellt werden.
In de modi TV, Ext., AV en S-Video van het PAL-systeem kunt u de functie “Farbton” niet gebruiken.
Sie können zu den werkseitig festgelegten Standardbildeinstellungen zurückkehren, indem
Sie “Zurücksetzen” auswählen. (Weitere Informationen nden Sie unter “Zurücksetzen der
Bildeinstellungen auf die werkseitig festgelegten Standardwerte” auf Seite 17.)
Kongurieren detaillierter Bildeinstellungen
Sie können den für Ihre Augen angenehmsten Farbton
1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste ENTER , um “Bild” auszuwählen.
2. Drücken Sie die Taste ENTER um “Modus” auszuwählen.
Drücken Sie die Taste ▲ oder ▼, um “Standard” oder “Film”
auszuwählen, und drücken Sie dann die Taste ENTER .
3. Drücken Sie die Taste ▲ oder ▼, um “Detaileinstellungen”
auszuwählen, und drücken Sie dann die Taste ENTER .
4. Wählen Sie die erforderliche Option durch Drücken der Taste
oder aus, und drücken Sie dann die Taste ENTER .
5. Wenn Sie die gewünschten Änderungen vorgenommen haben,
drücken Sie die Taste ENTER .
6. Drücken Sie zum Beenden die Taste EXIT.
“Detaileinstellungen” stehen in den Modi “Standard” oder “Film”
Im PC-Modus können von den “Detaileinstellungen” nur
“Optimalkontrast”, “Gamma” und “Weißabgleich” eingestellt
Schwarzabgleich: Aus/Gering/Mittel/Hoch
Sie können direkt auf dem Bildschirm den Schwarzwert auswählen, um die Bildschirmtiefe
Optimalkontrast: Aus/Gering/Mittel/Hoch
Sie können den Bildschirmkontrast so anpassen, dass ein optimaler Kontrast gewährleistet ist.
▼ Navig. Einstellen ZurückDetaileinstellungenSchwarzabgleich : Aus Optimalkontrast : Mittel Gamma : 0 Farbraum : Benutzerdef. Weißabgleich Hautton : 0 Kantenglättung : Ein xvYCC : Aus Navig. Eingabe Zurück
Kontrast 95 Helligkeit 45Schärfe 50 Farbe 50 Farbton G50 R50 Detaileinstellungen sMehr TV Navig. Eingabe Zurück Bild
Kontrast 95 Helligkeit 45Schärfe 50 Farbe 50 Farbton G50 R50 Detaileinstellungen sMehr TV Navig. Eingabe Zurück BN68-01410A-00Ger-0220.indd 16 2008-02-21 �� 3:21:15Deutsch - 17
Sie können die Intensität der Primärfarbe (Rot, Grün und Blau) einstellen.
Drücken Sie die Taste ◄ oder ►, bis Sie die optimale Einstellung erzielt haben.
Farbraum: Auto/Nativ/Benutzerdef.
Der Farbraum ist eine Farbmatrix bestehend aus den Farben “Rot”, “Grün” und “Blau”.
Wählen Sie Ihren bevorzugten Farbraum, um die Welt in den natürlichsten Farben zu erfahren.
♦ Auto: Mit dem Farbraum Auto wird, je nach Programmquelle, der natürlichste Farbton
♦ Nativ: Der Farbraum Nativ ermöglicht tiefe und lebhafte Farbtöne.
♦ Benutzerdef.: Hiermit stellen Sie den Farbbereich wunschgemäß ein.
Anpassen des Farbraums
Farbe: Rot/Grün/Blau/Gelb/Zyan/Magenta
Hiermit stellen Sie den Farbbereich wunschgemäß ein.
Die Option “Farbe” ist verfügbar, wenn der “Farbraum” auf “Benutzerdef.” eingestellt ist.
Wählen Sie mit der Taste ▲ oder ▼ die Optionen “Rot”, “Grün”, “Blau”, “Gelb”, “Zyan” oder
Drücken Sie die Taste ENTER .
Rot/Grün/Blau: Im Modus “Farbe” können Sie die RGB-Werte der jeweils ausgewählten Farbe
Wählen Sie mit den Tasten ▲ oder ▼ eine der Optionen “Rot”, “Grün” oder “Blau” aus, um sie zu
Drücken Sie die Taste ENTER .
Drücken Sie die Tasten ◄ oder ►, um den Wert einer bestimmten Option zu erhöhen oder zu
verringern. Drücken Sie die Taste ENTER .
Reset: Setzt den Farbbereich auf die Standardwerte zurück.
Weißabgleich: R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain/Reset
Um natürlichere Bildfarben zu erhalten, können Sie die Farbtemperatur anpassen.
R-Offset/G-Offset/B-Offset/R-Gain/G-Gain/B-Gain: Wird der Anpassungswert geändert, wird der
angepasste Bildschirm aktualisiert.
Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option, und drücken Sie dann die Taste
Drücken Sie die Taste ◄ oder ►, bis Sie die optimale Einstellung erzielt haben.
Reset: Der zuvor angepasste Weißabgleich wird auf die Werkseinstellungen zurückgesetzt.
Sie können den ‘Hautton’ im Bild betonen.
Drücken Sie die Taste ◄ oder ►, bis Sie die optimale Einstellung erzielt haben.
Kantenglättung: Aus/Ein
Sie können die Objektbegrenzungen im Bild betonen.
Durch Aktivieren des xvYCC-Modus vergrößern Sie die Detailtreue und den Farbraum beim Abspielen
von Filmen von einem externen Gerät (d. h. DVD-Player), das an den HDMI- oder Komponenteneingang
angeschlossen ist. Dieses Feature steht nur zur Verfügung, wenn Sie den Bildmodus auf “Film” einstellen.
Nur verfügbar bei den Optionen “HDMI” und “Komp.” im Modus “Film”.
Wenn die xvYCC-Funktion aktiv ist, kann PIP nicht verwendet werden.
Zurücksetzen der Bildeinstellungen auf die werkseitig festgelegten Standardwerte
Sie können die Einstellungen auf die werkseitig festgelegten
Standardbildeinstellungen zurücksetzen.
1. Um den gewünschten Bildeffekt zu erzielen, befolgen Sie unter
“Bildstandard ändern” die Anweisungen 1 bis 3 (auf Seite 15).
2. Drücken Sie die Taste oder , um “Reset” auszuwählen, und
drücken Sie dann die Taste ENTER .
3. Wählen Sie mit den Tasten ▲ oder ▼ die Option “OK” oder
“Abbrechen” aus. Drücken Sie die Taste ENTER .
4. Drücken Sie zum Beenden die Taste EXIT.
Die Option “Reset” wird auf jeden Bildmodus angewendet.
Bild MehrBildoptionen Reset : OK TV Navig. Eingabe Zurück OK Abbrechen BN68-01410A-00Ger-0220.indd 17 2008-02-21 �� 3:21:15Deutsch - 18
Kongurieren der Bildoptionen
1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste
, um “Bild” auszuwählen.
2. Drücken Sie die Taste ▲ oder ▼, um "Bildoptionen"
auszuwählen, und drücken Sie dann die Taste
3. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option,
und drücken Sie dann die Taste ENTER .
4. Wenn Sie die gewünschten Änderungen vorgenommen haben,
drücken Sie die Taste ENTER .
5. Zum Beenden drücken Sie die Taste EXIT.
Im PC-Modus können von den “Bildoptionen” nur
“Farbtemp.” und “Format” eingestellt werden.
Farbtemp.: Kalt2/Kalt1/Normal/Warm1/Warm2
Sie können den für Ihre Augen angenehmsten Farbton
Die eingestellten Werte werden entsprechend dem jeweils
ausgewählten Bildmodus gespeichert.
“Warm1” oder “Warm2” werden nur aktiviert, wenn der
Bildmodus auf “Film” eingestellt ist.
Format: Autom. Breit/16:9/Breitenzoom/Zoom/4:3/Nur Scan
Sie können ein Bildformat auswählen, das Ihren sehgewohnheiten am besten entspricht.
Autom. Breit: Mit dieser Option stellen Sie das Bildformat automatisch auf das Seitenverhältnis “16:9”
16:9: Wählen Sie diese Option aus, um als Bildformat das Seitenverhältnis 16:9 einzustellen (zum
Anzeigen von DVDs und Fernsehsendungen im Breitbildformat).
Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3.
Zoom: Wählen Sie diese Option aus, um das 16:9-Breitbild auf die volle Bildschirmbreite zu vergrößern.
4:3: Dies ist die Standardeinstellung zum Anzeigen von Videos und herkömmlichen Fernsehsendungen.
Nur Scan: Mit dieser Funktion wird das ganze Bild auch bei Versorgung mit HDMI- (720p/1080i/1080p)
oder Komp. (1080i/1080p) vollständig und ohne Beschneidung angezeigt.
Die Funktion “Autom. Breit” ist nur in den Modi “TV”, “Ext.1”, “Ext.2” “AV” und “S-Video” verfügbar.
Im PC-Modus können nur die Modi “16:9” und “4:3” eingestellt werden.
Sie können die Einstellungen für jedes externe Gerät einstellen und speichern, das Sie an einen
Eingang des Fernsehgeräts angeschlossen haben.
Es kann zu vorübergehender Bildkonservierung kommen, wenn Sie auf dem Gerät mehr als zwei
Stunden lang ein unbewegtes Bild angezeigt haben.

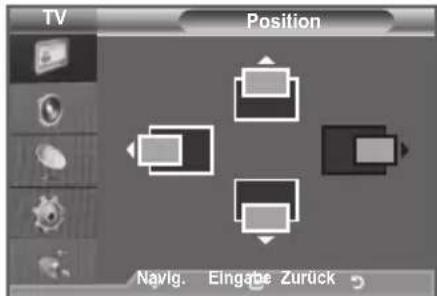

"Breitenzoom": Verschieben Sie das Bild mit den Tasten ▲ oder ▼ nach oben oder
unten, nachdem Sie mit der Taste ►oder
eine Auswahl getroffen haben.
"Zoom": Wählen Sie aus, indem Sie die Taste ◄ oder ► drücken. Mit der Taste ▲ oder ▼
können Sie das Bild nach oben oder nach unten verschieben. Drücken Sie nach getroffener
Auswahl die Tasten ▲ oder ▼, um das Bild in vertikaler Richtung zu vergrößern oder zu
Wenn der Modus “Double” (
, ) im PIP-Modus eingestellt wurde, können Sie die
Bildgröße nicht festlegen.
Nach Auswahl von “Nur Scan” im Modus HDMI (1080i/1080p) oder Komp. (1080i/1080p):
Wählen Sie durch Drücken der Taste ◄ oder ► aus. Mit den Tasten ▲, ▼, ◄ oder ► können
Sie das Bild verschieben.
Reset: Wählen Sie “Reset” mit den Tasten ▲ oder ▼, und drücken Sie dann die
Sie können die Einstellung initialisieren.
Diese Optionen können Sie auch durch Drücken der Taste
P.SIZE auf der Fernbedienung aufrufen.
Bild MehrBildoptionen Reset : OK
TV Navig. Eingabe Zurück BildoptionenFarbtemp. : Normal Format : Autom. Breit Bildschirmmodus : 16:9 Digitale RM : Auto DNIe : Aus HDMI-Schwarzwert : Normal Kino-Plus : Gering Blaumodus : Aus Navig. Eingabe Zurück
TV BN68-01410A-00Ger-0221.indd 18 2008-02-21 �� 5:07:30Deutsch - 19
Bildschirmmodus: 16:9/Breitenzoom/Zoom/4:3
Wenn Sie die Bildgröße bei einem Fernsehgerät im 16:9-Format auf Automatisch einstellen, können
Sie bestimmen, dass das Bild als 4:3 WSS (Breitbilddienst) oder gar nicht sehen angezeigt werden
soll. Da jedes europäische Land eine andere Bildgröße verwendet, können die Benutzer sie damit
16:9: Diese Option stellt das Breitbildformat 16:9 ein.
Breitenzoom: Diese Option vergrößert das Bild auf mehr als 4:3.
Zoom: Vergrößert das Bild vertikal.
4:3: Stellt das Bildformat auf den Normal-Modus 4:3 ein.
Diese Funktion ist nur Modus “Autom. Breit” verfügbar.
Diese Funktion ist im "PC", "Komp." oder "HDMI" Modus nicht verfügbar.
Digitale RM: Aus/Gering/Mittel/Hoch/Auto
Wenn das vom Fernsehgerät empfangene Sendesignal schwach ist, können Sie die digitale
Rauschunterdrückung aktivieren, um ggf. statische Bilder oder Doppelbilder auf dem Bildschirm zu
Bei schwachem Signal wählen Sie diejenige der anderen Optionen, bei der das beste Bild
Dieses Fernsehgerät weist die DNIe-Funktion auf und bietet daher hohe Bildqualität. Wenn DNIe
eingestellt wird, ist auf dem Bildschirm die DNIe-Funktion aktiviert. Wenn Sie DNIe auf Demo festlegen,
können Sie auf dem Bildschirm zu Demonstrationszwecken die aktivierte DNIe und ein normales Bild
anzeigen. Mit dieser Funktion können Sie den Unterschied in der Bildqualität sehen.
(Digital Natural Image engine, Modul “Natürliches digitales Bild”)
Mit dieser Funktion erhalten Sie durch 3D-Rauschunterdrückung, Detailverbesserung,
Kontrastverstärkung und verbesserte Weißdarstellung ein schärferes Bild. Der neue
Bildausgleichsalgorithmus sorgt für ein helleres, klareres und viel detailreicheres Bild. Durch die
-Technologie wird jedes Signal Ihren Augen angepasst.
Diese Funktion ist im Modus “Film” und “Standard” nicht verfügbar.
HDMI-Schwarzwert: Normal/Gering
Sie können direkt auf dem Bildschirm den Schwarzwert auswählen, um die Bildschirmtiefe
Diese Funktion ist nur bei einer Verbindung des externen Eingangs mit HDMI (RGB-Signal) aktiv.
Kino-Plus: Aus/Gering/Mittel/Hoch/Demo
Selbst in schnellen Szenen wird die Haut natürlicher und Text klarer angezeigt.
Verwenden Sie bei Spiellmen diese Funktion.
Diese Funktion ist im Modus “Breitenzoom” und “Zoom” nicht verfügbar.
Diese Funktion ist nicht verfügbar, wenn “PIP” auf “Ein” geschaltet ist.
Wird im benutzerdenierten HDMI-Modus mit 1080p/24 Hz nicht unterstützt.
Diese Funktion ist für Experten zum Ausmessen von AV-Geräten bestimmt. Mit dieser Funktion
werden das rote und das grüne Signal aus dem Videosignal entfernt, sodass nur das blaue Signal
angezeigt wird. Damit wird ein Blaufilter erzeugt, mithilfe dessen die Farbe und der Farbton von
Videogeräten wie DVD-Playern, Heimkinosystemen usw. eingestellt werden können.
Mit dieser Funktion können Sie die Farbe und den Farbton auf Werte einstellen, die dem Signalpegel
der verschiedenen Videogeräte angemessen sind. Verwenden Sie hierzu die Streifenmuster für die
Farben Rot/Grün/Blau/Zyan/Magenta/Gelb, ohne zusätzlich den Blaufilter zu verwenden.
Der “Blaumodus” ist verfügbar, wenn der Bildmodus auf “Film” oder “Standard” eingestellt ist.
BN68-01410A-00Ger-0220.indd 19 2008-02-21 �� 3:21:16Deutsch - 20
Bild-in-Bild-Funktion (PIP) verwenden
Sie können innerhalb des Hauptbildes (Fernsehsendung
oder Video) ein PIP-Bild einblenden. Dadurch können Sie
gleichzeitig eine Fernsehsendung oder ein Video von einem
angeschlossenen Gerät im Auge behalten.
1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste oder , um “Einstellungen”
auszuwählen, und drücken Sie dann die Taste ENTER .
2. Drücken Sie die Taste oder , um “PIP” auszuwählen, und
drücken Sie dann die Taste ENTER .
3. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option,
und drücken Sie dann die Taste ENTER .
4. Wenn Sie die gewünschten Änderungen vorgenommen haben,
drücken Sie die Taste ENTER .
5. Drücken Sie zum Beenden die Taste EXIT.
Möglicherweise wirkt das Bild im PIP-Fenster leicht
unnatürlich, wenn Sie den Hauptbildschirm zum Anzeigen
von Spielen oder Karaoke verwenden.
Einfaches Einstellen
1. Drücken Sie die Taste TOOLS auf der Fernbedienung.
2. Wählen Sie mit den Tasten ▲ oder ▼ die Option “PIP” aus,
und drücken Sie dann die Taste ENTER .
3. Wählen Sie mit den Tasten ▲ oder ▼ eine bestimmte
4. Wählen Sie mit den Tasten ◄ oder ► die gewünschte
5. Drücken Sie zum Beenden mehrmals die Taste EXIT oder
Sie können die PIP-Funktion aktivieren oder deaktivieren.
Komp. TV, Ext.1, Ext.2, AV HDMI 1, 2, 3 TV, Ext.1, Ext.2, AV PC TV, Ext.1, Ext.2, AV Quelle
Auswahl einer Quelle für das PIP-Bild.
Auswahl der Größe für das PIP-Bild.
Wenn sich das Hauptbild im “HDMI”-Modus bendet, ist “Format” nicht verfügbar.
Auswahl der Position des PIP-Bildes.
Im Modus “Double” ( , )“Position” nicht gewählt werden.
Sie können nur dann einen Sender für das PIP-Bild auswählen, wenn “Quelle” auf “TV” eingestellt ist.
♦ ExtrasAnynet+ (HDMI-CEC)BildModus : StandardTonmodus : Benutzerdef.Sleep-Timer : AusSRS TS XT : Aus Energiesparmod. : Aus PIP Navig. Eingabe BeendenModus : Benutzerdef. Equalizer
Programm : P 1 Navig. Eingabe Zurück PIP PIP : ◄ Ein ►Quelle : TVProgramm : P 1Format :Position :Navig. Einstellen Zurück TV Einstellungen Plug & Play
Zeit Lichteffekt : TV Modus An Wandhalterung
Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP Navig. Eingabe Zurück BN68-01410A-00Ger-0220.indd 20 2008-02-21 �� 3:21:17Deutsch - 21
1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste ▲ oder ▼, um “Ton” auszuwählen, und
drücken Sie dann die Taste ENTER .
2. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option,
und drücken Sie dann die Taste ENTER .
3. Wenn Sie die gewünschten Änderungen vorgenommen haben,
drücken Sie die Taste ENTER .
4. Drücken Sie zum Beenden die Taste EXIT.
Modus: Standard/Musik/Film/Sprache/Benutzerdef.
Stellen Sie den Audiomodus ein, der am besten zur jeweiligen Sendung passt.
Einfaches Einstellen
1. Drücken Sie die Taste TOOLS auf der Fernbedienung.
2. Drücken Sie die Taste ▲ oder ▼, um “Tonmodus”.
3. Wählen Sie den gewünschten Tonmodus mit den
4. Drücken Sie zum Beenden mehrmals die Taste EXIT oder
Equalizer: Balance/100Hz/300Hz/1kHz/3kHz/10kHz
Das Fernsehgerät verfügt über mehrere Einstellmöglichkeiten für
Wenn Sie Änderungen an dies en Einstellungen vornehmen,
wird der Audiomodus automatisch auf “Benutzerdef.” umgestellt.
TruSurround XT ist eine patentierte SRS-Technologie, die das Problem des Betreibens von
5.1-Mehrkanalinhalten über zwei Lautsprecher löst. Mit TruSurround kommen Sie mit jedem
Stereo-System mit zwei Lautsprechern, auch den internen Fernsehlautsprechern, in den Genuss
überzeugender Virtual Surround-Effekte. Es ist vollständig kompatibel mit allen Mehrkanalformaten.
Einfaches Einstellen
1. Drücken Sie die Taste TOOLS auf der Fernbedienung.
2. Drücken Sie die Taste ▲ oder ▼, um “SRS TS XT”.
3. Drücken Sie die Taste ◄ oder ►, um "Aus" oder "Ein".
4. Drücken Sie zum Beenden mehrmals die Taste EXIT oder
TruSurround XT, SRS und das Symbol sind Marken von SRS Labs, Inc.
Das TruSurround XT-Verfahren wird in Lizenz von SRS Labs, Inc.
Auto. Lautst.: Aus/Ein
Aufgrund unterschiedlicher Signalbedingungen unterscheiden sich Fernsehsender in der Lautstärke,
so dass es erforderlich sein kann, die Lautstärke beim Umschalten zwischen Sendern jedes
Mal nachzuregeln. Mit der Funktion für automatische Lautstärkeeinstellung wird die Lautstärke
automatisch bei starkem Modulationssignal verringert und bei schwachem Modulationssignal erhöht.
Tonmodus : Benutzerdef.
Tonmodus ◄ Benutzerdef. ►
TV-Lautsprecher : Ein
Navig. Eingabe Zurück
TV BN68-01410A-00Ger-0220.indd 21 2008-02-21 �� 3:21:18Deutsch - 22
TV-Lautsprecher: Aus/Ein
Wenn Sie den Ton über separate Lautsprecher hören möchten, deaktivieren Sie den internen Verstärker.
Die Tasten +, - und MUTE funktionieren nicht, wenn der Lautsprecher des Geräts
Wenn der Gerätelautsprecher ausgestellt ist, können mit Ausnahme von “Sound Select” (im PIP-
Modus) im Audiomenü keine Einstellungen vorgenommen werden.
Ton wählen: Hauptsender/PIP-sender
Wenn die PIP-Funktion aktiviert ist, können Sie den Ton des PIP-Bildes wiedergeben.
− Hauptsender: Verwenden Sie diese Option, um den zum Hauptbild gehörenden Ton wiederzugeben.
− PIP-sender: Verwenden Sie diese Option, um den zum PIP-Bild gehörenden Ton wiederzugeben.
Sie können den Tonwiedergabemodus im Menü “Extras”
Wenn Sie “Dual I-II” einstellen, wird der aktuelle
Tonwiedergabemodus auf dem Bildschirm abgebildet.
1. Drücken Sie die Taste TOOLS auf der Fernbedienung.
2. Drücken Sie die Taste ▲ oder ▼, um “Dual I-II".
Wählen Sie mit den Tasten ◄ oder ► die gewünschte Option aus.
4. Drücken Sie die Taste ENTER .
Audiomodus DUAL 1/2 Standard
Mono MONO Automatischer
Mono MONO Automatischer
Falls das Stereosignal schwach ist und automatisch umgeschaltet wird, sollten Sie zu Mono wechseln.
Diese Funktion ist nur bei einem Stereosignal aktiviert. Bei Monosignalen ist es deaktiviert.
Deze functie is alleen beschikbaar in de modus TV.
Kopfhörer anschließen (gesondert lieferbar)
Sie können Kopfhörer an das Fernsehgerät anschließen, wenn Sie ein
Fernsehprogramm ansehen möchten, ohne andere Personen im selben
Wenn Sie den Kopfhörerstecker an den entsprechenden Anschluss
anschließen, können Sie im Audiomenü für den PIP-Modus nur “Auto.
Lautst.” und “Ton wählen” auswählen.
Das Verwenden von Kopfhörern bei hoher Lautstärke über einen längeren
Zeitraum kann zu Hörschäden führen.
Wenn Sie Kopfhörer an das Fernsehgerät anschließen, wird über die
Lautsprecher kein Ton ausgegeben.
Die Lautstärke der Kopfhörer und des Fernsehgeräts wird unterschiedlich geregelt.
➣ ExtrasAnynet+ (HDMI-CEC)BildModus : StandardTonmodus : Benutzerdef.Sleep-Timer : AusSRS TS XT : AusEnergiesparmod. : Aus Dual l-ll ◄ Mono ► Navig. Einstellen Beenden Seitenverkleidung
BN68-01410A-00Ger-0220.indd 22 2008-02-21 �� 3:21:19Deutsch - 23
Aktuelle Uhrzeit einstellen und anzeigen
Sie können die Uhr des Fernsehgeräts einstellen. Dann
wird die aktuelle Uhrzeit angezeigt, wenn Sie die Taste INFO
drücken. Wenn Sie die Funktion zum automatischen Ein- bzw.
Ausschalten des Fernsehgeräts verwenden möchten, müssen
Sie zuvor die Uhrzeit am Fernsehgerät einstellen.
1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste oder , um “Einstellungen”
auszuwählen, und drücken Sie dann die Taste ENTER .
2. Drücken Sie die Taste oder , um “Zeit” auszuwählen, und
drücken Sie dann die Taste ENTER .
3. Drücken Sie die Taste ENTER , um “Zeit einstellen”
5. Drücken Sie zum Beenden die Taste EXIT.
Jedes Mal, wenn Sie die Taste INFO drücken, wird die aktuelle Zeit angezeigt.
Sie können das Jahr, den Monat, die Stunden und Minuten auch einstellen, indem Sie die
Zifferntasten auf der Fernbedienung drücken.
Um... Drücken Sie die Taste...
Die Option “Monat”, “Datum”, “Jahr”,
“Stunde” oder “Minute” zu wählen,
“Monat”, “Datum”, “Jahr”, “Stunde”
oder “Minute” einzustellen,
Bestätigen Sie die Einstellung
Taste ENTER Sleep-Timer einstellen
Sie können ein Intervall zwischen 30 und 180 Minuten
auswählen, nach dessen Ablauf das Fernsehgerät automatisch
in den Standby-Modus geschaltet wird.
1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste oder , um “Einstellungen”
auszuwählen, und drücken Sie dann die Taste ENTER .
2. Drücken Sie die Taste oder , um “Zeit” auszuwählen, und
drücken Sie dann die Taste ENTER .
3. Drücken Sie die Taste oder , um “Sleep-Timer”
auszuwählen, und drücken Sie dann die Taste ENTER .
4. Drücken Sie mehrmals die Taste oder , bis die gewünschte
Zeit angezeigt wird (Aus, 30, 60, 90, 120, 150, 180). Drücken Sie
5. Drücken Sie zum Beenden die Taste EXIT.
Wenn die eingestellte Zeit abgelaufen ist, schaltet das
Fernsehgerät automatisch in den Standby-Modus.
Einfaches Einstellen
1. Drücken Sie die Taste TOOLS auf der Fernbedienung.
2. Drücken Sie die Taste ▲ oder ▼, um “Sleep-Timer”.
3. Drücken Sie die Taste ◄ oder ►, und wählen Sie die Minuten
4. Drücken Sie zum Beenden mehrmals die Taste EXIT oder
TV Zeit einstellenMonat 01 Datum
00 Stunde 00 Minute Navig. Einstellen Zurück Zeit Zeit einstellen : 00:00Sleep-Timer :Timer 1 :Timer 2 : Timer 3 : Navig. Eingabe Zurück
180 ExtrasAnynet+ (HDMI-CEC)BildModus : StandardTonmodus : Benutzerdef. Sleep-Timer ◄ Aus ► SRS TS XT : AusEnergiesparmod. : AusDual l-ll : MonoNavig. Einstellen Beenden TV Einstellungen Plug & Play
Zeit Lichteffekt : TV Modus An Wandhalterung
Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP Navig. Eingabe Zurück TV Einstellungen Plug & Play
Zeit Lichteffekt : TV Modus An Wandhalterung
Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP Navig. Eingabe Zurück BN68-01410A-00Ger-0220.indd 23 2008-02-21 �� 3:21:20Deutsch - 24
Fernsehgerät automatisch ein- und ausschalten
1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste oder , um “Einstellungen”
auszuwählen, und drücken Sie dann die Taste ENTER .
2. Drücken Sie die Taste oder , um “Zeit” auszuwählen, und
drücken Sie dann die Taste ENTER .
3. Drücken Sie die Taste oder , um “Timer 1”, “Timer 2” und
“Timer 3” auszuwählen, und drücken Sie dann die Taste
Sie können drei verschiedene Einstellungen für den Ein
/Ausschalttimer vornehmen.
Voraussetzung dafür ist, dass Sie die Uhr gestellt haben.
4. Wählen Sie mit den Tasten ◄ oder ► die gewünschte Option
Drücken Sie zum Ändern der Einstellung die Taste ▲ oder ▼.
♦ Anschaltzeit : Wählen Sie Stunde, Minute und “Aktiviert”/
”Deaktiviert”. (Zum Aktivieren des Timers, wenn Sie mit den
Einstellungen fertig sind, wählen Sie “Aktiviert”.)
♦ Ausschaltzeit : Wählen Sie Stunde, Minute und “Aktiviert”/”Deaktiviert”. (Zum Aktivieren des
Timers, wenn Sie mit den Einstellungen fertig sind, wählen Sie “Aktiviert”.)
♦ Lautstärke : Stellen Sie die gewünschte Einschaltlautstärke ein.
♦ Wiederholmodus : Wählen Sie “Einma”l, “Täglich”, “Mo - Fr”, “Mo - Sa” oder “Sa - So”.
♦ Programm : Wanneer de On Timer actief is, kunt u een specifiek kanaal inschakelen.
Sie können die Stunden und Minuten auch über die Zifferntasten auf der Fernbedienung einstellen.
Wenn Sie den Timer einstellen, schaltet sich das Fernsehgerät drei Stunden nach dem Einschalten
durch den Timer ab, wenn in dieser Zeit keine weiteren Funktionen bedient werden. Diese Funktion
ist nur im Modus Ein des Timers verfügbar und verhindert Schäden durch Überhitzung, wenn das
Fernsehgerät zu lange eingeschaltet ist.
Wenn Sie das Gerät das erste Mal verwenden, müssen Sie die
Sprache auswählen, die für die Menüs und Hinweise verwendet
1. Drücken Sie die Taste MENU, um das Bildschirmmenü
Drücken Sie die Taste oder , um “Einstellungen”
auszuwählen, und drücken Sie dann die Taste ENTER .
2. Drücken Sie die Taste oder , um “Sprache” auszuwählen,
und drücken Sie dann die Taste ENTER .
3. Wählen Sie eine bestimmte Sprache aus, indem Sie wiederholt
die Taste oder drücken. Drücken Sie die Taste ENTER .
4. Drücken Sie zum Beenden die Taste EXIT.
PIP Navig. Eingabe Zurück
PIP Navig. Eingabe Zurück
TV Timer 1 AnschaltzeitWiederholmodusEinmal 00
► Navig. Einstellen ZurückDeaktiviertDeaktiviert 10 Lautstärke 00
1 Programm BN68-01410A-00Ger-0220.indd 24 2008-02-21 �� 3:21:21Deutsch - 25
Melodie / Entertainment / Energiesparmod.
1. Drücken Sie die Taste MENU, um das Menü anzuzeige.
Drücken Sie die Taste ▲ oder ▼, um “Einstellungen”
auszuwählen, und drücken Sie dann die Taste ENTER .
2. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option,
und drücken Sie dann die Taste ENTER .
3. Wenn Sie die gewünschten Änderungen vorgenommen haben,
drücken Sie die Taste ENTER .
4. Drücken Sie zum Beenden die Taste EXIT.
Melodie: Aus/Gering/Mittel/Hoch
Sie können die Melodie auswählen, die beim Ein- und Ausschalten des Fernsehers abgespielt wird.
Die Melodie wird nicht abgespielt.
− Wenn das Fernsehgerät keinen Ton ausgibt, weil die MUTE-Taste gedrückt wurde.
− Wenn das Fernsehgerät keinen Ton ausgibt, weil die Taste - (Lautstärke) gedrückt wurde.
− Wenn das Fernsehgerät mit dem Sleep-Timer ausgeschaltet wird.
Einstellen des Lichteffekts (modellabhängig)
Sie können die LED an der Vorderseite des Fernsehgeräts je
nach Wunsch an- bzw. abschalten. Schalten Sie sie ab, wenn
Sie Energie sparen möchten oder die LED Ihre Augen stört.
Drücken Sie die Taste MENU, um das Bildschirmmenü anzuzeigen.
Drücken Sie die Taste ▲ oder ▼, um "Einstellungen"
auszuwählen, und drücken Sie dann die Taste ENTER .
2. Drücken Sie die Taste ▲ oder ▼, um "Lichteffekt" auszuwählen,
und drücken Sie dann die Taste ENTER .
3. Drücken Sie die Tasten ▲ oder ▼, um “Aus”, “Standby”, “TV Modus An” oder “Ein” auszuwählen.
Drücken Sie die Taste ENTER .
Aus: LED geht nicht an.
Standby: Die LED wird im Standby-Modus eingeschaltet.
TV Modus An: Die LED leuchtet beim Fernsehen.
Ein: Die LED leuchtet immer.
Stellen Sie diesen "Lichteffekt" "Aus", um den Stromverbrauch zu reduzieren.
4. Drücken Sie zum Beenden die Taste EXIT.
LED TV EinstellungenPlug & Play Sprache : Deutsch Zeit Lichteffekt : TV Modus An Wandhalterung
Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP Navig. Eingabe Zurück
TV EinstellungenPlug & Play Sprache : Deutsch Zeit Lichteffekt : TV Modus An Wandhalterung
BN68-01410A-00Ger-0220.indd 25 2008-02-21 �� 3:21:22Deutsch - 26
Entertainment: Aus/Sport/Kino/Spiel
Im Modus “Entertainment” können Sie die optimale Anzeige und den optimalen Ton für Sport, Kinofilme
und Spiele auswählen.
− Aus: Deaktivieren Sie die Funktion “Entertainment”.
− Sport: Hiermit erzielen Sie optimale Bild- und Tonqualität für Sport. Farbe und Ton sind deutlich
− Kino: Hiermit erzielen Sie optimale Bild-und Tonqualität für Kinofilme. Farbe und Ton sind detailreicher
− Spiel: Hiermit erzielen Sie optimale Bild- und Tonqualität für Spiele. In diesem Modus können Sie
die Spielgeschwindigkeit erhöhen, wenn Sie eine externe Spielkonsole an Ihr Fernsehgerät
Wenn Sie einen der drei Modi von “Entertainment” auf aktivieren, werden die Einstellungen gesperrt
und können nicht verändert werden. Wenn Sie Änderungen am Bild- und Tonmodus vornehmen
möchten, müssen Sie den Modus “Entertainment” deaktivieren.
Die Einstellungen für “Entertainment” werden für jede Signalquelle gespeichert.
Wenn Sie einen der drei Modi von “Entertainment” aktivieren, werden die Funktionen für
“SRS TS TXT” gesperrt und können nicht mehr verwendet werden.
Sie können auch mehrmals die Taste E.MODE auf der
Fernbedienung drücken, um eine der Einstellungen für
“Entertainment” zu ändern.
Energiesparmod.: Aus/Gering/Mittel/Hoch/ Auto
Mit dieser Funktion wird die Helligkeit des Bildschirms entsprechend den Lichtverhältnissen der
− Aus: Deaktiviert die Energiesparfunktion.
− Gering: Hiermit stellen Sie die Energiesparfunktion auf Niedrig.
− Mittel: Hiermit stellen Sie die Energiesparfunktion auf Mittel.
− Hoch: Hiermit stellen Sie die Energiesparfunktion auf Hoch.
− Auto: Mit dieser Funktion wird die Helligkeit des Fernsehgeräts automatisch an das angezeigte Bild
Einfaches Einstellen
1. Drücken Sie die Taste TOOLS auf der Fernbedienung.
2. Drücken Sie die Taste ▲ oder ▼, um “Energiesparmod.”.
3. Drücken Sie die Taste ◄ oder ►, um "Aus", "Gering", "Mittel",
4. Drücken Sie zum Beenden mehrmals die Taste EXIT oder
Tonmodus : Benutzerdef.
Dual l-ll : Mono Navig. Einstellen Beenden BN68-01410A-00Ger-0220.indd 26 2008-02-21 �� 3:21:22Deutsch - 27
Signalquelle auswählen
Sie können zwischen den an den Eingangsbuchsen des
Fernsehgeräts angeschlossenen externen Quellen auswählen.
1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste ▲ oder ▼, um “Eingang” auszuwählen,
und drücken Sie dann die Taste ENTER .
2. Drücken Sie die Taste ENTER , um “Quelle” auszuwählen.
Wenn keine externen Geräte mit dem Fernsehgerät
verbunden sind, werden in der Liste “Quellen” nur “TV”,
“Ext.1” und “Ext.2” aktiviert. “AV”, “S-Video”, “Komp.”, “PC”,
“HDMI1”, “HDMI2”, “HDMI3” werden nur aktiviert, wenn sie
an das Gerät angeschlossen sind.
3. Wählen Sie mit der Taste oder die gewünschte Option aus.
Drücken Sie die Taste ENTER .
Drücken Sie auf der Fernbedienung die Taste SOURCE, um
zwischen den verfügbaren Quellen umzuschalten.
Der TV-Modus kann durch Drücken der Taste TV, der
Zifferntasten (0~9) und der Taste P</> auf der
Fernbedienung ausgewählt werden. Er kann jedoch nicht mit
Sie können den HDMI-Modus auch einfach durch Drücken der
Taste HDMI auf der Fernbedienung auswählen.
Signalquellennamen bearbeiten
Vergeben Sie für die an die Eingangsbuchsen angeschlossenen
Geräte Namen, um die Auswahl der Signalquelle zu
1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste ▲ oder ▼, um “Eingang” auszuwählen,
und drücken Sie dann die Taste ENTER .
2. Drücken Sie die Taste oder , um “Name bearb.”
auszuwählen, und drücken Sie dann die Taste ENTER .
3. Drücken Sie die Taste oder , um das Gerät auszuwählen,
das Sie bearbeiten möchten. Drücken Sie die Taste ENTER .
4. Drücken Sie die Taste oder , um das gewünschte Gerät
auszuwählen, und drücken Sie dann die Taste ENTER .
5. Drücken Sie zum Beenden die Taste EXIT.
Wenn ein PC mit einer Auösung von 1920 x 1080 bei 60 Hz
an den Anschluss HDMI IN 2 angeschlossen wird, legen Sie in
“Name bearb.” im Modus “Eingang” den HDMI2-Modus auf “PC”
➣ Modus : Benutzerdef. Equalizer
Auto. Lautst. : Aus
Int. Ton aus : Aus Reset Navig. Eingabe Zurück
TV EingangQuellen : TV Name bearb. Anynet+(HDMI-CEC) WISELINK Navig. Eingabe Zurück Modus : Benutzerdef. Equalizer
Auto. Lautst. : Aus
Int. Ton aus : Aus Reset Navig. Eingabe Zurück
Auto. Lautst. : Aus
Int. Ton aus : Aus Reset Navig. Eingabe Zurück
TV EingangQuellen : TV Name bearb. Anynet+(HDMI-CEC) WISELINK Navig. Eingabe Zurück Modus : Benutzerdef. Equalizer
Auto. Lautst. : Aus
Int. Ton aus : Aus Reset Navig. Eingabe Zurück
BN68-01410A-00Ger-0220.indd 27 2008-02-21 �� 3:21:24Deutsch - 28
PC-Software installieren (unter Windows XP)
Im Folgenden sind die Windows-Anzeigeeinstellungen für die meisten
Computer aufgeführt. Die tatsächlich auf dem Computer angezeigten Fenster
variieren je nach Version von Windows und der jeweiligen Videokarte.
Selbst wenn das angezeigte Fenster abweicht, gelten in den meisten Fällen
die gleichen Grundinformationen für die Einstellung. (Wenden Sie sich
andernfalls an den Computerhersteller oder Samsung-Händler.)
1. Klicken Sie zuerst im Startmenü von Windows auf “Systemsteuerung”.
2. Wenn das Fenster “Systemsteuerung” angezeigt wird, doppelklicken Sie auf
“Darstellung und Designs”.
3. Wenn das Fenster “Systemsteuerung” angezeigt wird, doppelklicken Sie auf
“Anzeige”. Anschließend wird ein Dialogfeld angezeigt.
4. Navigieren Sie im Dialogfeld “Anzeige” zur Registerkarte “Einstellungen”. Stellen Sie die
Bildschirmauösung auf folgenden Wert: Optimum- 1920 X 1080
Wenn das Dialogfeld eine Option für die Bildschirmfrequenz enthält, muss als Einstellung “60” oder
“60 Hz” ausgewählt werden. Andernfalls klicken Sie einfach auf “OK”, um das Dialogfeld zu schließen.
Bildschirmposition und -größe hängen vom Typ des PC-Monitors und seiner Auösung ab.
Bei den in der Tabelle angegebenen Auösungen handelt es sich um die empfohlenen Auösungen.
Vollbildmodus Auösung
Vollbildmodus Auösung
CEA 1920 x 1080p 67,500 60,000 148,500 + / +
Eine Verbindung über HDMI/DVI-Kabel kann nur über HDMI IN 2 erfolgen.
Das Zeilensprungverfahren wird nicht unterstützt.
Das Fernsehgerät funktioniert möglicherweise nicht ordnungsgemäß, wenn kein Standardmodus
Separate- und Composite-Modus werden unterstützt. SOG wird nicht unterstützt.
Ein zu langes oder qualitativ geringwertiges VGA-Kabel kann in hochauösenden Modi
(1920 x 1080 oder 1600 x 1200) zu Bildrauschen führen.
BN68-01410A-00Ger-0220.indd 28 2008-02-21 �� 3:21:24Deutsch - 29
Fernsehgerät mithilfe des PCs einstellen
Drücken Sie die Taste SOURCE, um den Modus PC
1. Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste ENTER , um “Bild” auszuwählen.
2. Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option,
und drücken Sie dann die Taste ENTER .
3. Wenn Sie die gewünschten Änderungen vorgenommen haben,
drücken Sie die Taste ENTER .
4. Zum Beenden drücken Sie die Taste EXIT.
Die automatische Einstellung ermöglicht eine automatische
Anpassung des PC-Monitors an das eingehende PC-
Videosignal. Die Werte für “fine”, “coarse” und “position” werden
automatisch eingestellt.
Einfaches Einstellen
1. Drücken Sie die Taste TOOLS auf der Fernbedienung.
2. Drücken Sie die Taste ▲ oder ▼, um “Autom. Einstellung”,
auszuwählen, und drücken Sie dann die Taste ENTER .
Durch das Einstellen der Bildqualität können Bildstörungen
und Rauschen beseitigt oder verringert werden. Falls sich
Bildrauschen durch die Feinabstimmung allein nicht beheben
lässt, stellen Sie zunächst die Frequenz möglichst genau
ein (Grob). Führen Sie dann erneut eine Feinabstimmung
durch. Nachdem Sie das Bildrauschen durch die Grob- und
Feinabstimmung des Bildes verringert haben, stellen Sie die
Position des Bildes so ein, dass es auf dem Bildschirm zentriert
Wählen Sie mit den Tasten ▲ oder ▼ die Option “Grob” oder
“Fein” aus. Drücken Sie dann die Taste ENTER .
Stellen Sie die Bildqualität mit den Tasten ◄ oder ► ein.
Drücken Sie die Taste ENTER .
Passen Sie die Position des PC-Bilds an, wenn es nicht auf das
Stellen Sie mit den Tasten ▲ oder ▼ die vertikale Position ein.
Stellen Sie mit den Tasten ◄ oder ► die horizontale Position
Drücken Sie die Taste ENTER .
Sie können alle Bildeinstellungen auf die werkseitig eingestellten
Ausgangswerte zurücksetzen.
♦ Autom. Einstellen läuftBitte warten TV PC-BildschirmGrob 50Fein 93Position Bild zurücksetzen Navig. Eingabe ZurückExtrasAnynet+ (HDMI-CEC)BildModus : StandardTonmodus : Benutzerdef.Sleep-Timer : AusSRS TS XT : Aus Energiesparmod. : Aus PIP Autom. Einstellung Navig. Eingabe Beenden TV Position Navig. Eingabe Zurück TV PC-BildschirmGrob 50Fein 93Position Bild zurücksetzen Navig. Eingabe Zurück Bild Modus : Standard Hinter.Licht 7Kontrast 95Helligkeit 45Schärfe 50 Autom. Einstellung PC-Bildschirm Detaileinstellungen sMehr TV Navig. Eingabe Zurück BN68-01410A-00Ger-0220.indd 29 2008-02-21 �� 3:21:26Deutsch - 30
Verwenden der WISELINK-Funktion
Diese Funktion ermöglicht es Ihnen Foto- (JPEG) und Audiodateien
(MP3), die auf einem USB Mass Storage Class (MSC) gespeichert
sind, anzusehen und abzuspielen.
Drücken Sie auf der Fernbedienung die Taste POWER .
Schließen Sie ein USB-Gerät mit JPEG- und/oder MP3-Dateien an
die WISELINK-Buchse (USB-Buchse) an der Seite des Fernsehers
Wenn Sie in den WISELINK-Modus wechseln, ohne dass ein
USB-Gerät angeschlossen wurde, erscheint die Meldung “Kein
Gerät angeschlossen”. Schließen Sie in diesem Fall das USB-Gerät an, verlassen Sie den Bildschirm,
indem Sie die W.LINK -Taste auf der Fernbedienung drücken und öffnen Sie den WISELINK-Bildschirm
Es können nur alphanumerische Zeichen als Ordner- oder Dateinamen verwendet werden (Foto, Musik).
Das Dateisystem unterstützt nur FAT16/32 (Das NTFS-Dateisystem wird nicht unterstützt)
Manche Typen von USB-Digitalkameras und Audiogeräten sind eventuell nicht mit diesem Fernseher
Wiselink unterstützt nur das USB Mass Storage Class-Gerät (MSC). MSC ist eine Massenspeicherklasse
Bulk-Only Transport-Gerät. Beispiele für MSC sind Speicherkarten und Flashkartenleser (Weder USB HDD noch HUB werden unterstützt.)
Bevor Sie Ihr Gerät an den Fernseher anschließen, erstellen Sie bitte Sicherheitskopien Ihrer Dateien,
um diese vor Schäden oder Datenverlust zu schützen. SAMSUNG haftet nicht für eine eventuelle
Datenbeschädigungen oder Datenverlust.
Bitte schließen Sie das Gerät direkt an den USB-Anschluss Ihres Fernsehers an. Wenn Sie eine
separaten Kabelanschluss verwenden, kann ein USB-Kompatibilitätsproblem entstehen.
Es werden nur MP3- und JPEG-Dateiformate unterstützt.
Das mp3-Format von Wiselink unterstützt nur Musikdateien mit hoher Abtastfrequenz (32 kHz, 44,1 kHz
Wir empfehlen das sequentielle JPEG-Format. Beim progressiven JPEG-Format geht viel Speicherplatz
verloren und die Entschlüsselung kann fehlschlagen.
Trennen Sie während des "Laden" die Verbindung mit dem USB-Gerät nicht.
MTP (Media Transfer Protocol) wird nicht unterstützt.
Die Spieldauer einer MP3-Datei kann als ‘00:00:00’ angezeigt werden, wenn die Spielzeitinformationen
am Anfang der Datei nicht gefunden werden.
Je höher die Bildauflösung, desto länger dauert es, ein Bild auf dem Bildschirm anzuzeigen.
Die Foto- oder Musikliste zeigt bis zu 300 Ordner oder Dateien an.
Das Laden kann, je nach Größe der Datei, einige Zeit dauern.
Seitenverkleidung des
Verwenden des WISELINK-Menüs
1. Drücken Sie die MENU-Taste. Drücken Sie die ▲- oder ▼-
Taste, um “Eingang” zu wählen, drücken Sie anschließend die
2. Drücken Sie die ▲- oder ▼-Taste, um “WISELINK”
auszuwählen, drücken Sie anschließend die ENTER -Taste.
Drücken Sie die ▲- oder ▼-Taste, um das entsprechende USB-
Speichergerät auszuwählen, drücken Sie anschließend ENTER .
Das "WISELINK"-Menü kann je nach USB-Speichergerät,
das an den Fernseher angeschlossen wurde,
unterschiedlich sein.
Einige Geräte werden aufgrund von
Kompatibilitätsproblemen nicht unterstützt.
4. Drücken Sie die ◄- oder ►-Taste, um sich zu einem Symbol zu
bewegen, drücken Sie anschließend ENTER .
Um den WISELINK-Modus zu verlassen, drücken Sie die
W.LINK-Taste auf der Fernbedienung.
Drücken Sie dieDrücken Sie die W.LINK-Taste auf der Fernbedienung, um
das WISELINK-Menü anzuzeigen.
Verwenden der Fernbedienungstaste im WISELINK-Menü
▲/ ▼/ ◄/ ► Bewegen des Cursors und Auswählen eines Objekts.
ENTER Das derzeit gewählte Objekt wählen.
Abspielen der Präsentation oder MP3-Datei.
Anhalten der Präsentation oder MP3-Datei.
RETURN Zum vorherigen Menü zurückkehren.
INFO Verschiedene Fuktionen aus den Foto- und Musikmenüs ausführen.
Die aktuelle Diaschau oder MP3-Datei anhalten.
Nach oben oder nach unten blättern (Dateilistenobjekt)
EXIT Aktuelle Funktion anhalten und zum vorherigen, übergeordneten Menü zurückkehren.
Navig. Eingabe Zurück Quellen : TV
Name bearb. Anynet+ (HDMI-CEC) WISELINK BN68-01410A-00Ger-0220.indd 31 2008-02-21 �� 3:21:39Deutsch - 32
Verwenden der FOTO (JPEG)-Liste
Dieses Menü zeigt JPEG-Dateien und Ordner, die auf einem USB-
Speichergerät gespeichert sind.
1. Führen Sie die Schritte 1 bis 3 des Abschnitts “Verwenden des
WISELINK-Menüs” aus. (Beziehen Sie sich auf Seite 31)
2. Drücken Sie die ◄- oder ►-Taste, um zu “Foto” zu gelangen,
drücken Sie anschließend
Dateiinformation wird als Ordner oder als Datei angezeigt.
3. Drücken Sie die Tasten ▲, ▼, ◄ und ►, um eine Datei
-Taste über einem Fotosymbol
wird das aktuell ausgewählte Bild auf dem ganzen Bildschirm
-Taste über einem Ordnersymobol
werden alle im Ordner enthaltenen JPEG-Dateien angezeigt.
Um den WISELINK-Modus zu verlassen, drücken Sie die W.LINK-
Taste auf der Fernbedienung.
Wenn Sie den Cursor auf ein Foto bewegen, kann es einige
Sekunden dauern, um die Datei zu laden. Dann erscheint das Laden... -Symbol oben links auf dem Bildschirm.
Es dauert einige Zeit, um JPEG-Dateien als Miniaturbilder anzuzeigen.
Dieses Menü zeigt auschließlich Dateien mit der Endung jpg an. Dateien in anderen Formaten, wie bmp
oder tiff, werden nicht angezeigt.
Die Dateien werden auf einer Seite angezeigt. Es werden 15 Miniaturfotos pro Seite angezeigt.
Die Miniaturfotos werden von links nach rechts und oben nach unten von 1 bis 15 nummeriert.
Manche Typen von USB-Digitalkameras und Audiogeräten sind eventuell nicht mit diesem Fernseher
Ordner werden zuerst angezeigt, gefolgt von allen JPG-Dateien im aktuellen Ordner. Die Ordner und
JPEG-Dateien werden in alphabetischer Reihenfolge sortiert.
Wenn das Foto auf dem ganzen Bildschirm angezeigt wird, können Sie heran- oder wegzoomen oder
das Foto auf dem Bildschirm drehen.
Während ein Foto auf dem ganzen Bildschirm angezeigt wird, können Sie mithilfe der Tasten ◄ oder ►
ein weiteres Foto in dem selben Ordner ansehen.
Wenn ein Foto-Symbol ausgewählt ist, können Sie durch Drücken der Taste eine Diashow
Fotos ohne EXIF-Information können je nach Bildqualität und Auösung eventuell nicht als Miniaturfotos
in der FOTOLISTE angezeigt werden.
Eine Diaschau ansehen
4. Drücken Sie die INFO-Taste, um die Option ("Diashow starten",
"Alle wählen") auszuwählen.
5. Drücken Sie die ▲- oder ▼-Taste, um “Diashow starten” zu wählen
und drücken Sie anschließend
Während der Diaschau werden die Dateien der aktuell
gezeigten Datei der Reihenfolge nach angezeigt.
MP3-Dateien können während einer Diaschau automatisch
abgespielt werden, wenn die Hintergrundmusik aktiviert ist.
Um diese Funktion zu aktivieren, müssen sich MP3-Dateien
und andere Fotodateien im selben Ordner auf dem USB-
Speichergerät benden.
6. Drücken Sie während einer Diaschau die INFO-Taste, um
folgende Optionen einzustellen ("Diashow-Geschwindigkeit",
"Hintergrundmusik", "Einstellung der Hintergrundmusik", "Liste").
Drücken Sie die ▲- oder ▼-Taste, um die Option zu wählen und
drücken Sie anschließend
• Drücken Sie nach dem Einstellen der Option
, um die Änderung zu übernehmen.
Foto Musik Einstellungen Diashow-Geschwindigkeit Normal► Hintergrundmusik Ein ► Einstellung der HintergrundmusikListe INFO Beenden BN68-01410A-00Ger-0220.indd 32 2008-02-21 �� 3:21:50Deutsch - 33
Benutzen des Menüs während einer Diaschau
Diashow-Geschwindigkeit:
Auswählen, um die Geschwindigkeit der Diaschau einzustellen.
Drücken Sie die ▲- oder ▼- Taste, um die gewünschte Option
auszuwählen ("Schnell", "Normal", "Langsam"), drücken Sie
anschließend die ENTER -Taste.
Auswählen, um zu festzulegen, ob während einer Diaschau eine
MP3-Datei abgespielt werden soll.
Drücken Sie die ▲- oder ▼-Taste, um die gewünschte Option
auszuwählen ("Ein", "Aus"), drücken Sie anschließend die
Einstellung der Hintergrundmusik:
Während eine Diaschau gezeigt wird, werden MP3-Dateien und
Ordner unter dem selben Verzeichnis angezeigt.
Wählen Sie mit den Tasten ▲ oder ▼ einen Ordner und drücken Sie
die ENTER -Taste. Der gewählte Ordner wird markiert. Drücken
SieRETURN, um zum Diaschau-Bildschirm zurückzukehren. Die
gewählte Hintergrundmusik wird abgespielt.
Wenn Sie die Hintergundmusik ausschalten, auch wenn
Einstellungen für die Hintergrundmusik vorgenommen wurden,
wird die Hintergrundmusik nicht abgespielt.
Die Dateiinformation wird als Ordner oder als JPEG-Datei
Um den WISELINK-Modus zu verlassen, drücken Sie die W.LINK-
Taste auf der Fernbedienung.
Wenn Sie eine Fotodatei wählen, wird die Information der
Fotodatei auf der linken Seite des Fernsehbildschirms
angezeigt, zum Beispiel die Auösung, das Datum der
Änderung und der Ordner der Datei im aktuellen Verzeichnis
➣ Upper Folder01-00102-00203-00304-00405-005 Wählen
Navig. Eingabe Zurück ◄◄ 1/1 Seite ►►Einstellung der HintergrundmusikWählen Sie eine Hintergrundmusik.Upper FolderForder1Photo 0001 Photo 0001 NoneFile 4 File 5 File 6 File 7 File 8File 9 File 10 File 11 File 12 File 13
Wählen Navig. Eingabe
Photo 1/10 Seite580*440 47KB Jun 1,2008 3/23 895MB/993MB SUM SchnellNormalLangsamDiashow-Geschwindigkeit Normal
Hintergrundmusik Ein ► Einstellung der HintergrundmusikListe INFO Beenden Aus
Ein Diashow-Geschwindigkeit Normal ► Hintergrundmusik Ein Einstellung der HintergrundmusikListe INFO BeendenUpper FolderForder1Photo 0001 Photo 0001 NoneFile 4 File 5 File 6 File 7 File 8File 9 File 10 File 11 File 12 File 13
Wählen Navig. Eingabe
Photo 1/10 Seite580*440 47KB Jun 1,2008 3/23
895MB/993MB SUM Photo 580*440 47KB Jun 1,2008 3/23
Zum Beispiel die Auflösung
Stellung der Datei im
aktuellen Verzeichnis
: Zum vorherigen Zum vorherigenZum vorherigen
BN68-01410A-00Ger-0220.indd 33 2008-02-21 �� 3:21:52Deutsch - 34
Benutzen des Optionsmenüs
1. Führen Sie die Schritte 1 bis 3 des Abschnitts “Verwenden des
WISELINK-Menüs” aus. (Beziehen Sie sich auf Seite 31)
2. Drücken Sie die ◄- oder ►-Taste, um zu “Foto” zu gelangen,
drücken Sie anschließend ENTER . Die gespeicherte
Dateiinformation wird als Ordner oder als Datei angezeigt.
3. Drücken Sie die Tasten ▲, ▼, ◄ und ►, um eine Datei
auszuwählen, drücken Sie anschließend die ENTER -Taste.
Durch Drücken der Taste über einem Miniaturbild wird das Foto
auf dem ganzen Bildschirm angezeigt.
4. Drücken Sie die INFO-Taste, um die Optionen ("Diashow starten", "Zoom", "Drehen", "Liste")
• Drücken Sie die ▲- oder ▼-Taste, um “Zoom” zu wählen,
drücken Sie anschließend die ENTER -Taste.
• Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option,Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option,
und drücken Sie dann die Taste ENTER . (X1, X2, X4) (X1, X2, X4)X1, X2, X4), X2, X4)
Wenn Sie das gezoomte Photo nach oben/unten/links/rechts
verschieben möchten, drücken Sie die INFO-Taste, um das
Optionsmenü zu schließen, und drücken Sie dann auf ▲, ▼,
Die Optionen “Diashow starten” oder “Drehen” sind deaktiviert, wenn die Option “Zoom” aktiviert ist.
"X1"X1"": Originalgröße des Fotos wiederherstellen.
"X2" : Ein Foto heranzoomen x2.
: Das herangezoomte Foto nach oben/unten/rechts/links bewegen.
Drücken Sie die ▲-oder ▼-Taste, um “Drehen” zu wählen,
drücken Sie anschließend die ENTER -Taste.
Wählen Sie mit den Tasten ▲ oder ▼ die gewünschte Option,
und drücken Sie dann die Taste ENTER .
(0°, 90°, 180°, 270°)
Das gedrehte Bild kann nicht gespeichert werden.
Die Optionen “Diashow starten” oder “Zoom” sind deaktiviert,
wenn die Option “Drehen” aktiviert ist.
"0°": Dreht das Foto in seine Originalposition
"90°" : Dreht das Foto um 90 Grad
"180°" : Dreht das Foto um 180 Grad
"270°" : Dreht das Foto um 270 Grad
Dieses Menü zeigt die MP3-Dateien unter den auf dem USB-
Speichergerät gespeicherten Dateien.
1. Führen Sie die Schritte 1 bis 3 des Abschnitts “Verwenden des
WISELINK-Menüs” aus. (Beziehen Sie sich auf Seite 31)
2. Drücken Sie die ◄- oder ►-Taste, um zu “Musik” zu gelangen,
drücken Sie anschließend ENTER . Die gespeicherte
Dateiinformation wird als Ordner oder als Datei angezeigt.
3. Drücken Sie die ▲- oder ▼-Taste, um sich zu einem Symbol zu
bewegen, drücken Sie anschließend ENTER .
Wenn Sie über einem Notensymbol die ENTER -Taste
drücken, wir die Musikdatei sofort abgespielt.
Durch Drücken der ENTER -Taste über einem,
Ordnersymbol werden alle in dem Ordner enthaltenen
Um eine Datei auf der nächsten Seite zu wählen, drücken Sie
oderoder , um zur nächsten Seite zu gelangen.
4. Um alle Dateien oder eine Datei zu wählen, drücken Sie die
INFO-Taste, um die Musikmenüs anzuzeigen. Drücken Sie
ENTER , um “Wiedergabe”, “Wiederhole Musik” oder “Alle
Um den WISELINK-Modus zu verlassen, drücken Sie die W.LINK-
Taste auf der Fernbedienung.
Benutzen des Optionsmenüs
Auswählen, um MP3-Dateien abzuspielen.
Drücken Sie während der Wiedergabe einer MP3-Datei die Taste , um die Wiedergabe
Drücken Sie die -Taste, um den Abspielmodus zu verlassen.
Dieses Menü zeigt nur Dateien mit der Dateinamenserweiterung MP3. Dateien mit anderer
Dateinamenserweiterung werden nicht angezeigt, auch wenn sie auf dem gleichen USB-Gerät
Die ausgewählte Datei wird oben mit ihrer Spielzeit angezeigt.
Um die Musiklautstärke anzupassen, drücken Sie VOL +, VOL - auf der Fernbedienung. Um den
Ton stumm zu schalten, drücken Sie die MUTE-Taste auf der Fernbedienung.
Auswählen, um wiederholt MP3-Dateien im aktuellen Ordner abzuspielen.
Sie können An oder Aus wählen
Informationssymbol für Musikfunktion
: Wenn alle Musikdateien abgespielt werden.
: Wenn eine Musikdatei abgespielt wird.
: Wenn beim Abspielen von Musik /
auf der Fernbedienung gedrückt wird.
: Wenn bei angehaltener Musik die -Taste auf der Fernbedienung gedrückt wird.
INFO Option Zurück Music
5MB Jun 1,2008 3/23 WiedergabeWiederhole Musik Aus ► Alle wählen INFO Beenden : Ordner
: Zum vorherigen Zum vorherigenZum vorherigen
BN68-01410A-00Ger-0220.indd 35 2008-02-21 �� 3:22:11Deutsch - 36
Benutzen des Setup-Menüs
Das Setup zeigt die Benutzereinstellungen des WISELINK-Menüs an.
1. Führen Sie die Schritte 1 bis 3 des Abschnitts “Verwenden des WISELINK-Menüs” aus.
(Beziehen Sie sich auf Seite31)
2. Drücken Sie die ◄- oder ►-Taste, um zu “Einstellungen” zu gelangen, drücken Sie anschließend
3. Drücken Sie die ▲- oder ▼-Taste, um ein gewünschtes Objekt auszuwählen und drücken Sie
. (“Diashow-Geschwindigkeit”, “Hintergrundmusik”, “Einstellung der Hintergrundmusik”,
“Wiederhole Musik”, “Bildschirmschoner”)
4. Drücken Sie die ▲- oder ▼-Taste, um die Option zu wählen und drücken Sie anschließend
Um den WISELINK-Modus zu verlassen, drücken Sie die W.LINK-Taste auf der Fernbedienung.
Diashow-Geschwindigkeit:
Auswählen, um die Geschwindigkeit der Diaschau einzustellen. Sie
können zwischen “Schnell”, “Normal” oder “Langsam” wählen.
Auswählen, um zu festzulegen, ob während einer Diaschau eine
MP3-Datei abgespielt werden soll. Sie können zwischen Musik “Ein”
oder Musik “Aus” wählen.
Einstellung der Hintergrundmusik:
Wenn eine Diaschau gezeigt wird, verwenden Sie die "Einstellung
der Hintergrundmusik", um die Musikdatei zu wählen, die Sie hören
möchten. Wählen Sie eine MP3-Datei als Hintergrundmusik.
Hiermit legen Sie fest, ob die Musikdateien nach Abspielen aller
MP3-Dateien im aktuellen Ordner wiederholt abgespielt werden
Auswählen, um die Zeit einzustellen, bis der Bildschirmschoner
erscheint. Wenn keine Taste gedrückt wird, erscheint
derBildschirmschoner für 1, 5 oder 10 Minuten. Diashow-Geschwindigkeit Normal ► Hintergrundmusik Ein ►Einstellung der Hintergrundmusik Wiederhole Musik AusBildschirmschoner 1min. ► Navig. Eingabe Zurück
Setup Schnell Normal LangsamUpper Folder01-00102-00203-00304-00405-005
Navig. Eingabe Zurück ◄◄ 1/1 Seite ►►Einstellung der HintergrundmusikWählen Sie eine Hintergrundmusik.Diashow-Geschwindigkeit Normal ► Hintergrundmusik Ein ►Einstellung der Hintergrundmusik Wiederhole Musik AusBildschirmschoner 1min. ► Navig. Eingabe Zurück
Ein Diashow-Geschwindigkeit Normal ► Hintergrundmusik Ein ►Einstellung der Hintergrundmusik Wiederhole Musik AusBildschirmschoner 1min. ► Navig. Eingabe Zurück
Setup 1min.5min.10min.Diashow-Geschwindigkeit Normal ► Hintergrundmusik Ein ►Einstellung der Hintergrundmusik Wiederhole Musik AusBildschirmschoner 1min. ► Navig. Eingabe Zurück
BN68-01410A-00Ger-0220.indd 36 2008-02-21 �� 3:22:30Deutsch - 37 Was ist Anynet
Anynet+ ist ein AV Netzwerksystem, mit dem die Benutzer alle angeschlossenen AV-Geräte
durch das Menüsystem von Anynet+ mittels einer einheitlichen und benutzerfreundlichen AV-
Benutzerschnittstelle steuern können, wenn diese AV-Geräte von Samsung Electronics in einem
Netzwerk miteinander verbunden sind.
Anschließen von Anynet
Das Anynet+-System unterstützt nur AV-Geräte, die ihrerseits Anynet+-fähig sind.
Prüfen Sie, ob das AV-Gerät, das Sie an den Fernseher anschließen möchten, eine Anynet+-
Kennzeichnung aufweist.
Direkter Anschluss an das Fernsehgerät
Verbinden Sie einen der
Anschlüsse [HDMI 1], [HDMI
2] oder [HDMI 3] am Gerät mit
dem HDMI OUT-Anschluss am
entsprechenden Anynet+-Gerät.
Verwenden Sie hierfür das
Anschluss an das Heimkinosystem
1. Verbinden Sie einen der
Anschlüsse [HDMI 1],
[HDMI 2] oder [HDMI 3]
am Gerät mit dem HDMI OUT-Anschluss am
entsprechenden Anynet+-
Gerät. Verwenden Sie
hierfür das HDMI-Kabel.
2. Verbinden Sie den
HDMI IN-Anschluss des
Heimkinosystems mit dem
HDMI OUT-Anschluss des
entsprechenden Anynet+-
Geräts. Verwenden Sie
hierfür das HDMI-Kabel.
Schließen Sie nur einen Receiver an.
Sie können Anynet+-Geräte mithilfe eines HDMI 1.3-Kabels verbinden. Einige HDMI-Kabel unterstützen
möglicherweise keine Anynet+-Funktionen.
Schließen Sie alle Videokabel an das Fernsehgerät an. Anynet+ arbeitet, wenn das AV-Gerät, das Anynet+
unterstützt, im Standby-Modus oder angeschaltet ist.
Anynet+ unterstützt maximal 8 AV-Geräte.
Einrichten von Anynet
Die folgenden Einstellungen für Anynet+ sind verfügbar.
Verwenden der Anynet+-Funktionen
1. Drücken Sie die Taste TOOLS.
Drücken Sie die Taste ENTER , um “Anynet+ (HDMI-CEC)”
Drücken Sie die Taste ▲ oder ▼, um “Einstellungen”
auszuwählen, und drücken Sie dann die Taste ENTER .
2. Drücken Sie die Taste ENTER , um “Anynet+ (HDMI-CEC)”
auszuwählen, und drücken Sie dann die Taste ENTER .
3. Wählen Sie durch Drücken der Tasten ▲ oder ▼ die Option
“Ein”, und drücken Sie dann die Taste ENTER .
Die Funktion für “Anynet+ (HDMI-CEC)” wird aktiviert.
Wenn Sie “Aus” wählen, wird “Anynet+ (HDMI-CEC)”
Wenn die “Anynet+ (HDMI-CEC)”-Funktion deaktiviert wird,
werden auch alle Vorgänge in Verbindung mit Anynet+
Automatisches Abschalten von Anynet+-Geräten durch Abschalten des Fernsehgeräts
1. Drücken Sie die Taste ▲ oder ▼, um “Autom. Ausschalten”
auszuwählen, und drücken Sie dann die Taste ENTER .
2. Wählen Sie mit der Taste ▲ oder ▼ die Option “Ja” aus, und
drücken Sie dann die Taste ENTER .
Die Funktion zum automatischen Ausschalten wird aktiviert.
Wenn Sie “Nein” wählen, wird die Funktion zum
automatischen Ausschalten deaktiviert.
Zum Beenden drücken Sie die Taste EXIT.
Damit Sie Anynet+ verwenden können, muss die
Geräteauswahl der Fernbedienung auf TV eingestellt sein.
Wenn Sie die automatische Abschaltung auf Ein setzen,
werden auch die angeschlossenen externen Geräte
ausgeschaltet, wenn Sie das Fernsehgerät ausschalten. Wenn
das Gerät jedoch gerade aufnimmt, darf es nicht abgeschaltet
➣ ExtrasAnynet+ (HDMI-CEC)BildModus : StandardTonmodus : Benutzerdef.Sleep-Timer : AusSRS TS XT : AusEnergiesparmod. : AusDual l-ll : MonoNavig. Eingabe BeendenEinstellungenAnynet+ (HDMI-CEC) : AusAutom. Ausschalten : AusGerätesuche Aus
Ein Navig. Eingabe ZurückEinstellungenAnynet+ (HDMI-CEC) : EinAutom. Ausschalten : AusGerätesuche Nein
Ja Navig. Eingabe ZurückFernsehen Gerät auswählen Aufnehmen Menü im Gerät Gerätebetrieb Empfänger :Aus Einstellungen TV P9Navig. EingabeZurück BN68-01410A-00Ger-0220.indd 38 2008-02-21 �� 3:22:31Deutsch - 39
-Geräten und Umschalten zwischen diesen Geräten
1. Drücken Sie die Taste TOOLS.
Drücken Sie die Taste ENTER , um “Anynet+ (HDMI-CEC)”
2. Drücken Sie die Taste ▲ oder ▼, um "Gerät auswählen"
auszuwählen, und drücken Sie dann die ENTER -Taste.
3. Wählen Sie ein bestimmtes Gerät durch Drücken der Tasten
▲ oder ▼, und drücken Sie dann die ENTER -Taste. Das
System wechselt zum ausgewählten Gerät.
4. Wenn Sie das gewünschte Gerät nicht nden, drücken Sie
die Taste ▲ oder ▼, um “Einstellungen” auszuwählen, und
drücken Sie dann die
5. Drücken Sie die Tasten ▲ oder ▼, um "Gerätesuche"
auszuwählen, und drücken Sie dann die ENTER -Taste.
Die Meldung “Kongurieren der Anynet +-Verbindung” wird
angezeigt. Wenn die Suche nach Geräten abgeschlossen
ist, werden die angeschlossenen Geräte im Anynet+-Menü
Das Umschalten zu den ausgewählten Geräten kann bis zu 2 Minuten dauern. Sie können diesen
Vorgang während des Umschaltens nicht abbrechen.
Die zum Suchen nach Geräten erforderliche Zeit hängt von der Anzahl der angeschlossenen Geräte
Wenn die Gerätesuche abgeschlossen ist, wird die Anzahl der gefundenen Geräte nicht angezeigt.
Zwar sucht das Fernsehgerät b eim Anschalten mit der POWER automatisch nach Geräten, aber
Geräte, die bei angeschaltetem Fernsehgerät oder unter bestimmten Umständen angeschlossen
werden, erscheinen in der Geräteliste nicht. Wählen Sie deshalb das Menü “Gerätesuche”, um nach
Wenn Sie mit der Taste SOURCE eine externe Signalquelle eingestellt haben, können Sie die
Anynet+-Funktion nicht verwenden. Achten Sie darauf, immer nur mit der Taste TOOLS zu einem
Anynet+-Gerät zu wechseln.
➣ EinstellungenAnynet+ (HDMI-CEC) : Ein Autom. Ausschalten : Ja Gerätesuche Navig. Eingabe ZurückFernsehen Gerät auswählen Aufnehmen Menü im Gerät Gerätebetrieb Empfänger :Aus Einstellungen TV P9Navig. EingabeZurück BN68-01410A-00Ger-0220.indd 39 2008-02-21 �� 3:22:32Deutsch - 40
Der Inhalt des Anynet+-Menüs hängt vom Typ und Status der an das Fernsehgerät
angeschlossenen Anynet+-Geräte ab.
Anynet+-Menü Beschreibung
Fernsehen Wechselt vom Anynet+-Modus zum Fernsehmodus.
Gerät auswählen Ihr Fernsehgerät ist an das entsprechende Gerät angeschlossen.
Aufnehmen Startet ein Aufnahme. (Diese Menüption funktioniert nur bei aufnahmefähigen
Menü im Gerät Zeigt das Menü des angeschlossenen Geräts an.
Beispiel. Wenn ein DVD-Recorder angeschlossen ist, wird der Menütitel für
den DVD-Recorder angezeigt.
Zeigt das Menü für die Wiedergabesteuerung des angeschlossenen Geräts an.
Beispiel. Wenn ein DVD-Recorder angeschlossen ist, wird das Menü für die
Wiedergabesteuerung des DVD-Recorders angezeigt.
Empfänger Die Tonausgabe erfolgt über den Receiver.
Einstellungen Sie können die Umgebung für die Verwendung von Anynet+ einstellen.
Im Anynet+-Modus verfügbare Tasten der TV-Fernbedienung
Gerätetyp Betriebsstatus Verfügbare Tasten
Wenn nach dem Wechseln zum Gerät
das Menü des entsprechenden Geräts
auf dem Bildschirm angezeigt wird.
▲/▼/◄/►/ENTER tasten
Taste EXIT Nach dem Wechseln zum Gerät beim
Abspielen einer Datei
Nach dem Wechseln zum Gerät beim
Audiogerät Beim Aktivieren des Receivers
Die Anynet+-Funktionen können nur verwendet werden, wenn die Fernbedienung auf TV gestellt ist.
Die Taste funktioniert nur im Aufnahmemodus.
Sie können Anynet+-Geräte nicht mit den Tasten an Ihrem Fernsehgerät bedienen. Sie können
Anynet+-Geräte nur mit der TV-Fernbedienung steuern.
Die TV-Fernbedienung funktioniert unter bestimmten Umständen nicht. Wählen Sie in diesem Fall
das Anynet+-Gerät nochmals aus.
Die Anynet+-Funktionen sind für Geräte anderer Hersteller nicht verfügbar.
Im Anynet+-Modus funktionieren die Farbtasten möglicherweise nicht ordnungsgemäß.
Die Funktionen der Tasten , können je nach Gerät unterschiedlich sein.
Sie können Fernsehprogramme mit einem Recorder aufnehmen.
Drücken Sie die -Taste .
Die Aufnahme beginnt. Aber nur, wenn ein Anynet+-fähiges Aufnahmegerät angeschlossen ist.
Im Fernsehmodus wird das aktuelle Fernsehprogramm aufgenommen. Wenn Sie Bilder aus einer
anderen Signalquelle anzeigen, wird das Videosignal aus dieser Quelle aufgenommen.
Sie können das Signal der jeweiligen Quelle aufnehmen. Wählen Sie hierzu Record, nachdem Sie
die TOOLS-Taste gedrückt haben.
Überprüfen Sie vor der Aufnahme, ob der Antennenstecker ordnungsgemäß am Aufnahmegerät
Informationen zur Antennenverbindung mit dem Aufnahmegerät nden Sie im Benutzerhandbuch zur
Tonwiedergabe mit einem Receiver
Sie können die Tonwiedergabe über einen Receiver anstelle des TV-Lautsprechers laufen lassen.
1. Drücken Sie die Taste TOOLS.
Drücken Sie die Taste ENTER , um “Anynet+ (HDMI-CEC)”
Drücken Sie die Taste ▲ oder ▼, um “Empfänger”
auszuwählen, und drücken Sie dann die Taste ENTER .
2. Wählen Sie durch Drücken der Tasten ◄ oder ► die Option
“Ein”, und drücken Sie dann die Taste ENTER .
Sie können jetzt Ton mit dem Receiver wiedergeben.
3. Drücken Sie zum Beenden die Taste EXIT.
Wenn der Receiver angeschaltet ist, erfolgt die
Tonwiedergabe durch den 2-Kanal-Receiver.
Wenn der Receiver ausschließlich für ein Heimkinosystem bestimmt ist (also nur Audio unterstützt),
wird er in der Geräteliste möglicherweise nicht aufgeführt.
Bei Inhalten mit einem Urheberrechtsproblem erfolgt die Wiedergabe über den Receiver
möglicherweise nicht störungsfrei.
Wenn es zu einer Unterbrechung der Stromversorgung des Fernsehgeräts kommt, wenn
der “Empfänger” angeschaltet “Ein” ist (z. B. durch Herausziehen des Netzkabels oder einen
Stromausfall), ist möglicherweise “TV-Lautsprecher” aktiviert “Aus”, wenn Sie das Fernsehgerät
wieder anschalten. (siehe Seite 22)
➣ Fernsehen Gerät auswählen Aufnehmen Menü im Gerät Gerätebetrieb Empfänger :Aus Einstellungen TV P9Navig. EingabeZurück BN68-01410A-00Ger-0220.indd 41 2008-02-21 �� 3:22:32Deutsch - 42
Prüfen Sie Folgendes, bevor Sie sich an den Service wenden
Anynet+ funktioniert nicht.
■ Prüfen Sie, ob es sich um ein Anynet+-Gerät handelt. Das Anynet+-System
unterstützt nur Anynet+-fähige Geräte.
■ Schließen Sie nur einen Receiver an.
■ Prüfen Sie, ob das Netzkabel des Anynet+-Geräts richtig angeschlossen ist.
■ Prüfen Sie die Video/Audio/ HDMI 1.3 kabelverbindungen des Anynet+-Geräts.
■ Prüfen Sie, ob Anynet+ (HDMI-CEC) im Menü “Einstellungen” von Anynet+ auf
■ Überprüfen Sie, ob die Fernbedienung im TV-Modus arbeitet.
■ Prüfen Sie, ob es sich um eine ausschließelich für Anynet+ geeignete
Fernbedienung handelt.
■ Anynet+ funktioniert unter bestimmten Umständen nicht. (Kanalsuche,
Bedienung von WISELINK, Plug&Play usw.)
■ Stellen Sie nach dem Anschließen oder Entfernen des HDMI 1.3-Kabels sicher,
dass die Geräte wieder gesucht werden, oder starten Sie das TV-Gerät erneut.
■ Überprüfen Sie, ob die Funktion “Anynet+” des Anynet+-Geräts eingeschaltet
Ich möchte Anynet+ starten.
■ Prüfen Sie, ob das Anynet+-Gerät ordnungsgemäß an das Fernsehgerät
angeschlossen ist, und kontrollieren Sie zudem, ob Anynet+ (HDMI-CEC) im
Menü Anynet+ Setup (Einstellungen für Anynet+) aktiviert ist.
■ Drücken Sie die Taste TV auf der TV-Fernbedienung, um zu TV zu wechseln.
Drücken Sie dann die TOOLS-Taste, um das Anynet+-Menü anzuzeigen und
die gewünschte Menüoption auszuwählen.
Ich möchte Anynet+ EXIT.
■ Wählen Sie im Anynet+-Menü die Option Fernsehen.
■ Drücken Sie die Taste SOURCE auf der TV-Fernbedienung, und wählen Sie ein
Gerät, bei dem es sich nicht um ein Anynet+-Gerät handelt.
■ Drücken Sie auf eine der Tasten P / , CH LIST, PRE-CH um in den TV-
Modus zu wechseln. (Beachten Sie, dass die Kanaltaste nur funktioniert, wenn
kein Anynet+-Gerät mit integriertem Tuner angeschlossen ist.)
Die Meldung “Verbinden
mit Anynet+-Gerät” wird
■ Sie können die Fernbedienung nicht verwenden, während Sie Anynet+
konfigurieren, oder in einen anderen Anzeigemodus wechseln.
■ Verwenden Sie die Fernbedienung, wenn das Konfigurieren von Anynet+ oder
das Ändern des Anzeigemodus abgeschlossen ist.
Keine Wiedergabe mit dem
Die Wiedergabefunktion kann nicht verwendet werden, wenn der Plug & Play-Vorgang läuft.
Das angeschlossene Gerät
wird nicht angezeigt.
■ Prüfen Sie, ob das Gerät die Anynet+-Funktionen unterstützt.
■ Vergewissern Sie sich, dass das HDMI 1.3-Kabel ordungsgemäß
angeschlossen wurde.
■ Prüfen Sie, ob Anynet+ (HDMI-CEC) im Menü “Einstellungen” von Anynet+ auf
■ Suchen Sie nochmal nach Anynet+-Geräten
■ Sie können Anynet+-Geräte nur mithilfe eines HDMI 1.3-Kabels anschließen.
Einige HDMI 1.3-Kabel unterstützen möglicherweise keine Anynet+-Funktionen.
■ Wenn es durch eine Störung (z. B. Trennen des HDMI 1.3-Kabels, des
Netzkabels oder Stromausfall) zu einer Beendigung kommt, wiederholen Sie
Das Fernsehprogramm kann
nicht aufgezeichnet werden.
Prüfen Sie, ob der Antennenstecker des Aufnahmegeräts ordnungsgemäß angeschlossen
BN68-01410A-00Ger-0220.indd 42 2008-02-21 �� 3:22:32Deutsch - 43 Videotext-Funktion
Die meisten Fernsehsender bieten Informationen per Videotext an. Auf der Videotext-Indexseite finden
Sie Verwendungshinweise zum Videotext. Darüber hinaus können Sie über die Tasten der Fernbedienung
nach Bedarf verschiedene Optionen einstellen.
Für die korrekte Anzeige von Videotextinformationen muss der Senderempfang einwandfrei sein. Andernfalls
können Informationen unvollständig sein oder einige Seiten nicht angezeigt werden.
Videotextanzeige beenden.
Drücken Sie diese Taste, um die Videotext-Indexseite
(Inhaltsverzeichnis) anzuzeigen.
Drücken Sie diese Taste, um Videotextseiten zu speichern.
Drücken Sie diese Taste, um Videotext in doppelt so großen
Buchstaben in der oberen Hälfte des Bildschirms anzuzeigen. Drücken
Sie die Taste erneut, um den Text in der unteren Hälfte des Bildschirms
anzuzeigen. Zum Ausblenden des Videotextes drücken Sie die Taste
5 5 (Verborgenen Inhalt einblenden)
Drücken Sie diese Taste, um verborgenen Text anzuzeigen (z. B.
Antworten bei Quizsendungen). Drücken Sie die Taste erneut, um den
Videotext auszublenden.
6 / (Videotext anzeigen/Videotext und Fernsehsendung
Drücken Sie diese Taste, um den Videotextmodus zu aktivieren,
nachdem Sie einen Sender ausgewählt haben, der Videotext anbietet.
Drücken Sie die Taste zweimal, um die Videotextinformationen
gleichzeitig mit der aktuellen Sendung auf dem Bildschirm
Drücken Sie diese Taste, um den Videotextmodus auszuwählen
(LISTE/FLOF). Wenn Sie diese Taste im Modus LIST (Liste)
drücken, wird in den Listenspeichermodus umgeschaltet.Im
Listenspeichermodus können Sie mit der Taste Seite speichern
Videotextseiten in einer Liste 8 speichern.
8 1 (Untergeordnete Seite)
Drücken Sie diese Taste, um eine verfügbare untergeordnete Seite
9 2 (Nächste Seite anzeigen)
Drücken Sie diese Taste, um die nächste Videotextseite anzuzeigen.
0 3 (Vorherige Seite anzeigen)
Drücken Sie diese Taste, um die vorherige Videotextseite anzuzeigen.
Drücken Sie diese Taste, um bei einer angezeigten Seite, die mit
weiteren, untergeordnete Seiten verknüpft ist, das automatische Umblättern zu verhindern. Drücken Sie zum
Fortfahren die Taste erneut.
Drücken Sie diese Taste, um beim Suchen nach einer Seite die Sendung anzuzeigen.
# Farbtasten (rot/grün/gelb/blau)
Wenn der Sender das FASTEXT-System verwendet, sind die verschiedenen Themen auf den
Videotextseiten farbig gekennzeichnet und können mit den Farbtasten auf der Fernbedienung angewählt
werden. Drücken Sie die Farbtaste, die dem Thema entspricht, das Sie anzeigen möchten. Die Seite wird
mit anderen farbig markierten Informationen angezeigt, die auf dieselbe Art ausgewählt werden können.
Drücken Sie die entsprechende Farbtaste, um die vorherige oder nächste Seite anzuzeigen.
Sie können die Videotextseiten durch Drücken der Zifferntasten auf
der Fernbedienung wechseln.
BN68-01410A-00Ger-0220.indd 43 2008-02-21 �� 3:22:33Deutsch - 44
Die Videotextseiten sind in sechs Kategorien unterteilt:
Sportergebnisse Inhalt
A B C D E F Gewählte Seitennummer
Aktuelle Seitenzahl oder Suchhinweise
FASTEXT-Informationen
Videotextinformationen sind oft auf mehrere, aufeinander
folgende Seiten verteilt, die wie folgt aufgerufen werden
Eingeben der Seitennummer
Auswahl eines Titels in einer Liste
Auswahl einer farbigen Überschrift (FASTEXT-System)
Drücken Sie die Taste TV, um den Videotextmodus zu
BN68-01410A-00Ger-0220.indd 44 2008-02-21 �� 3:22:33Deutsch - 45
Automatische Wandhalterung (gesondert lieferbar)
Nachdem Sie die Wandhalterung montiert haben, können Sie die Position Ihres Fernsehgeräts
Drücken Sie auf der Fernbedienung die Taste ▲, ▼, ◄ oder ►.
Das Fenster zum Justieren der automatischen
Wandhalterung wird angezeigt
Wenn das Fenster zum Justieren der automatischen
Wandhalterung nicht angezeigt wird, nachdem Sie beim
Fernsehen auf eine der Richtungstasten gedrückt haben,
öffnen Sie dieses Fenster mithilfe des Menüs.
• Drücken Sie die Taste MENU, um das Menü anzuzeigen.
Drücken Sie die Taste ▲ oder ▼, um “Einstellungen”
auszuwählen, und drücken Sie dann die Taste ENTER .
• Drücken Sie ▲ oder ▼ so oft, bis “Wandhalterung”
erscheint, und drücken Sie dann die Taste ENTER .
Abspeichern der Position
2. Stellen Sie mit den Tasten ▲,▼,◄ oder ► die gewünschte
Wenn Sie eine Pfeiltaste drücken, wenn das
Bildschirmmenü nicht auf dem Bildschirm angezeigt wird,
wird das Fenster zum Einstellen angezeigt.
Drücken Sie zum Zurücksetzen die Taste INFO. Wählen Sie
mit den Tasten ◄ oder ► “Yes” aus, und drücken Sie dann
die Taste ENTER . Diese Position wird als Standardwert
3. Drücken Sie die blaue Taste.
Drücken Sie auf die Tasten ▲ und ▼, um eine der gespeicherten
Positionen (Position1, Position2, Position3) mit der aktuellen
Position zu belegen.
Wenn Sie die aktuelle Position nicht speichern möchten,
drücken Sie auf die Taste RETURN.
Wenn Sie einen Speicherplatz auswählen möchten, können
Sie die Farbtasten nicht verwenden.
4. Drücken Sie zum Speichern auf die Taste ENTER .
Wenn Sie Position1 wählen, wird die Meldung “Current
position saved as Position1” angezeigt.
5. Drücken Sie die Taste ENTER .
Die gespeicherte Position wird links im Bildschirmmenü angezeigt.
Rückseite des Fernsehgeräts
Automatische Wandhalterung
SERVICE-Kabel (nicht im Lieferumfang) SpeichernSpeichern Sie die Position.Position1Position2Position3 Einstellen Eingabe ZurückWandhalterungPosition1Einstellen Speichern Center INFO Position 1 2 3 TV EinstellungenPlug & Play Sprache : Deutsch Zeit Lichteffekt : TV Modus An Wandhalterung
Melodie : Aus Entertainment : Aus Energiesparmod. : Aus PIP Navig. Eingabe Zurück BN68-01410A-00Ger-0220.indd 45 2008-02-21 �� 3:22:34Deutsch - 46
Einstellen einer gespeicherten Position
1. Führen Sie den 1. Schritt von “Öffnen des Menüs” aus.
2. Durch Drücken einer Farbtaste (Rot, Grün, Gelb) wird die
automatische Wandhalterung in die gespeicherte Position
Sie können die Wandhalterung in eine der 3 voreingestellten
Positionen bringen. Drücken Sie hierzu auf die rote
(Position 1), grüne (Position 2) oder gelbe
Wenn Sie die Position verändern, nachdem Sie eine
gespeicherte Position eingestellt haben, wird die Anzeige
der Position geschlossen.
Einzelheiten zur Installation entnehmen Sie bitte dem zusammen mit der Wandhalterung gelieferten
Installationshandbuch.
Setzen Sie sich für die Installation des Geräts und zum Einbauen und Positionieren der
Wandhalterung mit einem Fachbetrieb in Verbindung.
Verwenden Sie dieses Installationshandbuch, wenn Sie die Wandhalterung an einer Wand
befestigen. Bei Installation auf anderen Trägermaterialien wenden Sie sich bitte an Ihren
Die automatische Wandhalterung funktioniert nicht, wenn WISELINK aktiv ist.
Die Modelle mit 94, 102 und 117 cm (37, 40 und 46 Zoll) Bildschirmdiagonale sind mit der alten
elektrisch betriebenen Wandhalterung (WMN5090A*) nicht kompatibel.
Kensington-Schloss als Diebstahlsicherung (modellabhängig)
Ein Kensington-Schloss dient zur physischen Sicherung des Systems bei Verwendung in
öffentlichen Bereichen. Je nach Hersteller können Aussehen und Verriegelungsverfahren von
der Abbildung abweichen. Informationen zur richtigen Anwendung entnehmen Sie bitte der
Bedienungsanleitung des Kensington-Schlosses. Das Schloss muss separat erworben werden.
1. Führen Sie das Schloss in den
Kensington-Einschub am LCD-Fernsehgerät
ein (Abbildung 1), und drehen Sie es in die
Verriegelungsposition (Abbildung 2).
2. Schließen Sie das Kabel für das Kensington-Schloss
3. Befestigen Sie das Kensington-Schloss an einem
Tisch oder einem schweren stationären Objekt.
Die Position des Kensington-Schlosses ist
Fehlerbehebung: Vor der Kontaktaufnahme mit dem Kundendienst
Stellen Sie sicher, dass das Netzkabel an eine Steckdose angeschlossen
Stellen Sie sicher, dass Sie auf der Fernbedienung die Taste gedrückt
Überprüfen Sie die Einstellungen für Kontrast und Helligkeit.
Überprüfen Sie die Lautstärke.
Normales Bild, aber kein Ton.
Überprüfen Sie die Lautstärke.
Überprüfen Sie, ob die Taste MUTE auf der Fernbedienung gedrückt
Prüfen Sie, ob der Gerätelautsprecher eingeschaltet ist.
Der Bildschirm ist schwarz
und die Betriebsanzeige blinkt
Überprüfen Sie auf Ihrem Computer Stromversorgung und Signalkabel.
Das Fernsehgerät bendet sich im Energiesparmodus.
Bewegen Sie die Maus des Computers, oder drücken Sie eine Taste auf
Ändern Sie die Farbeinstellungen.
Stellen Sie sicher, dass die korrekte Fernsehnorm ausgewählt ist.
Ton- und Bildstörungen.
Suchen Sie das elektrische Gerät, das die Störungen am Fernsehgerät
verursacht, und stellen Sie es in einem größeren Abstand auf.
Schließen Sie das Fernsehgerät an eine andere Steckdose an.
Verzerrtes oder verschneites
Überprüfen Sie Ausrichtung, Standort und Anschlüsse der Antenne.
Interferenzen werden oft durch Zimmerantennen verursacht.
Fernbedienung funktioniert
Tauschen Sie die Batterien der Fernbedienung aus.
Reinigen Sie die Vorderseite der Fernbedienung (dort bendet sich der
Überprüfen Sie die Batteriekontakte.
Die Meldung “Signalkabel
Stellen Sie sicher, dass das Signalkabel fest mit dem Computer oder der
Videoquelle verbunden ist.
Vergewissern Sie sich, dass der Computer bzw. die Videoquelle
unterstützter Modus” im PC-
Modus wird angezeigt.
Ermitteln Sie die maximale Auösung und Bildwiederholfrequenz der
Vergleichen Sie diese Werte mit den Angaben in der Tabelle zu den
Das beschädigte Bild wird
in der Ecke des Bildschirms
Wenn bei manchen externen Geräten “Nur Scan” gewählt ist, erscheint
das beschädigte Bild in der Ecke des Bildschirms. Dieses Symptom ist
auf das externe Gerät und nicht auf das Fernsehgerät zurückzuführen.
Die Meldung “Setzt alle
Einstellungen auf die
Standardwerte zurück” wird
Diese erscheint, wenn Sie die EXIT-Taste eine Weile lang gedrückt
halten. Die Geräteeinstellungen werden auf die Werkseinstellungen
Das TFT-LCD-Panel enthält Unterpixel (6 220 800), wofür eine ausgefeilte Fertigungstechnologie
erforderlich ist. Allerdings können ein paar zu helle oder zu dunkle Pixel auf der Bildäche zu sehen sein.
Diese Pixelfehler haben keinen Einuss auf die Geräteleistung.
BN68-01410A-00Ger-0220.indd 47 2008-02-21 �� 3:22:35Deutsch - 48
Bildgröße (Diagonal)
Umgebungsbedingungen
Luftfeuchtigkeit (bei Betrieb)
Luftfeuchtigkeit (Lagerung)
10 bis 40 °C (50 °F bis 104 °F)
10 % bis 80 %, nicht kondensierend
-20 bis 45 °C (-4 °F bis 113 °F)
5 % bis 95 %, nicht kondensierend
Bildgröße (Diagonal)
Umgebungsbedingungen
Luftfeuchtigkeit (bei Betrieb)
Luftfeuchtigkeit (Lagerung)
10 bis 40 °C (50 °F bis 104 °F)
10 % bis 80 %, nicht kondensierend
-20 bis 45 °C (-4 °F bis 113 °F)
5 % bis 95 %, nicht kondensierend
Bildgröße (Diagonal)
Umgebungsbedingungen
Luftfeuchtigkeit (bei Betrieb)
Luftfeuchtigkeit (Lagerung)
10 bis 40 °C (50 °F bis 104 °F)
10 % bis 80 %, nicht kondensierend
-20 bis 45 °C (-4 °F bis 113 °F)
5 % bis 95 %, nicht kondensierend
Bildgröße (Diagonal)
Umgebungsbedingungen
Luftfeuchtigkeit (bei Betrieb)
Luftfeuchtigkeit (Lagerung)
10 bis 40 °C (50 °F bis 104 °F)
10 % bis 80 %, nicht kondensierend
-20 bis 45 °C (-4 °F bis 113 °F)
5 % bis 95 %, nicht kondensierend
Bildgröße (Diagonal)
Umgebungsbedingungen
Luftfeuchtigkeit (bei Betrieb)
Luftfeuchtigkeit (Lagerung)
10 bis 40 °C (50 °F bis 104 °F)
10 % bis 80 %, nicht kondensierend
-20 bis 45 °C (-4 °F bis 113 °F)
5 % bis 95 %, nicht kondensierend
Bildgröße (Diagonal)
Umgebungsbedingungen
Luftfeuchtigkeit (bei Betrieb)
Luftfeuchtigkeit (Lagerung)
10 bis 40 °C (50 °F bis 104 °F)
10 % bis 80 %, nicht kondensierend
-20 bis 45 °C (-4 °F bis 113 °F)
5 % bis 95 %, nicht kondensierend
Bildgröße (Diagonal)
Umgebungsbedingungen
Luftfeuchtigkeit (bei Betrieb)
Luftfeuchtigkeit (Lagerung)
10 bis 40 °C (50 °F bis 104 °F)
10 % bis 80 %, nicht kondensierend
-20 bis 45 °C (-4 °F bis 113 °F)
5 % bis 95 %, nicht kondensierend
Bildgröße (Diagonal)
Umgebungsbedingungen
Luftfeuchtigkeit (bei Betrieb)
Luftfeuchtigkeit (Lagerung)
10 bis 40 °C (50 °F bis 104 °F)
10 % bis 80 %, nicht kondensierend
-20 bis 45 °C (-4 °F bis 113 °F)
5 % bis 95 %, nicht kondensierend
Änderungen der technischen Daten und des Geräte-Designs vorbehalten.
Dies ist ein digitales Gerät der Klasse B.
Die technischen Daten zum Stromverbrauch und zur benötigten Netzspannung nden Sie auf dem
de JPEG bestanden in die map tonen.
Anynet+ unterstützt maximal 8 AV-Geräte.
„Standby zap.“, „TV zapnuta“ nebo „Zapnuto“.
„nízka“,“, „stredná“,“, „vysoká““ alebo „Automaticky“
tak sa v možnosti „Zoznam zdrojov“ zobrazia len
možnosti „TV“, „Ext.1“ a „Ext.2“. Možnosti „AV“, „S-Video“,
„Komponen“, „PC“, „HDMI1“, „HDMI2“,“HDMI3“
sa aktivujú len vtedy, keď sa pripoja k televízoru.
ne doit pas être éliminé avec les autres déchets commerciaux.
Korrekte Entsorgung dieses Produkts (Elektromüll)
(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten
Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner
Lebensdauer nicht zusammen mit dem normalen Haushaltsmüll entsorgt werden darf. Entsorgen Sie dieses
Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch
unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von
stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde, oder
die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche
Weise recyceln können. Gewerbliche Nutzer sollten sich an Ihren Lieferanten wenden und die Bedingungen
des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt
