INSTRUKCJA OBSŁUGI KD435XG7077SAEP SONY

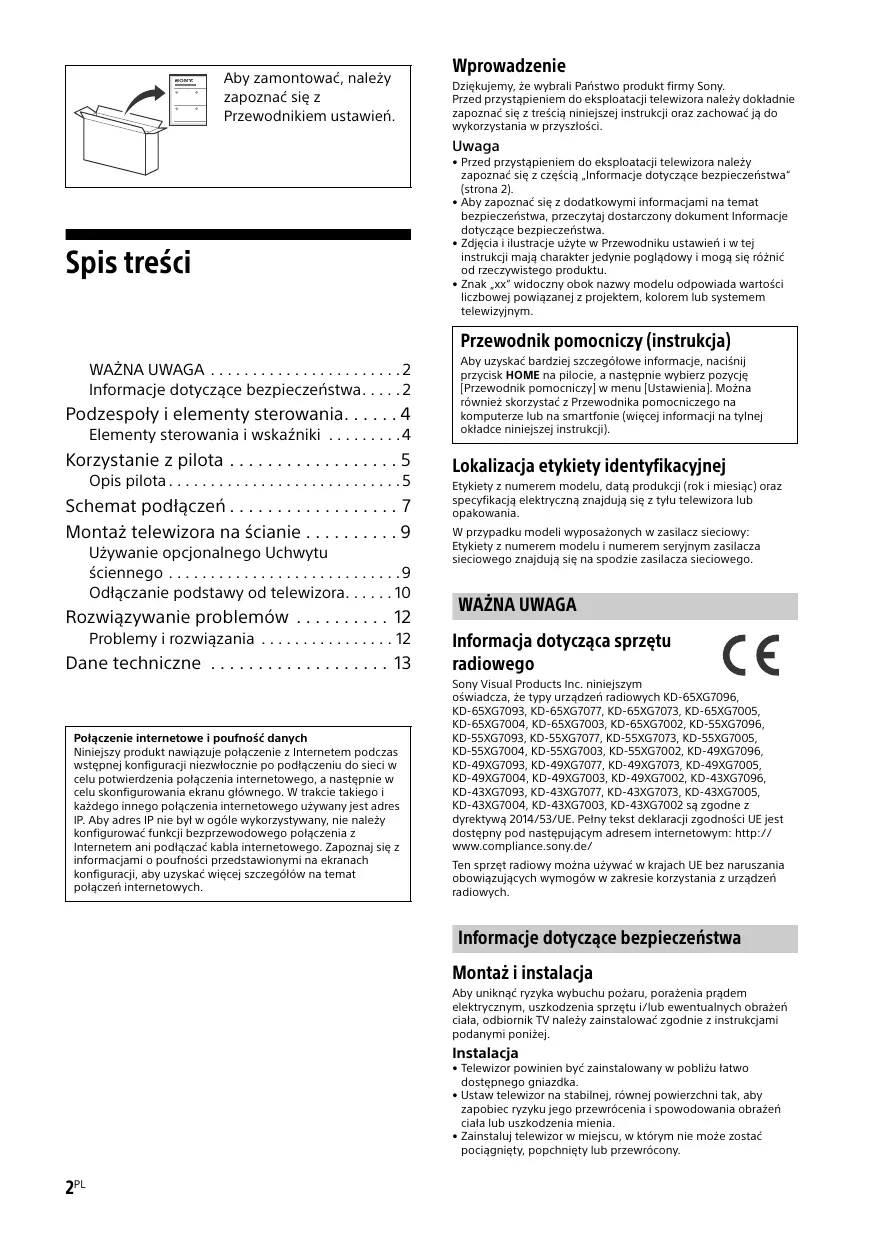

15NO Aby zamontować, należy zapoznać się z Przewodnikiem ustawień.

Wprowadzenie Dziękujemy, że wybrali Państwo produkt firmy Sony. Przed przystąpieniem do eksploatacji telewizora należy dokładnie zapoznać się z treścią niniejszej instrukcji oraz zachować ją do wykorzystania w przyszłości.

• Przed przystąpieniem do eksploatacji telewizora należy zapoznać się z częścią „Informacje dotyczące bezpieczeństwa“ (strona 2). • Aby zapoznać się z dodatkowymi informacjami na temat bezpieczeństwa, przeczytaj dostarczony dokument Informacje dotyczące bezpieczeństwa. • Zdjęcia i ilustracje użyte w Przewodniku ustawień i w tej instrukcji mają charakter jedynie poglądowy i mogą się różnić od rzeczywistego produktu. • Znak „xx“ widoczny obok nazwy modelu odpowiada wartości liczbowej powiązanej z projektem, kolorem lub systemem telewizyjnym.

Przewodnik pomocniczy (instrukcja) WAŻNA UWAGA . . . . . . . . . . . . . . . . . . . . . . . 2 Informacje dotyczące bezpieczeństwa. . . . . 2

Podzespoły i elementy sterowania. . . . . . 4 Elementy sterowania i wskaźniki . . . . . . . . . 4

Korzystanie z pilota . . . . . . . . . . . . . . . . . . 5 Opis pilota . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Schemat podłączeń . . . . . . . . . . . . . . . . . . 7 Montaż telewizora na ścianie . . . . . . . . . . 9 Używanie opcjonalnego Uchwytu ściennego . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9 Odłączanie podstawy od telewizora. . . . . . 10

Rozwiązywanie problemów . . . . . . . . . . 12 Problemy i rozwiązania . . . . . . . . . . . . . . . . 12

Dane techniczne . . . . . . . . . . . . . . . . . . . 13

Połączenie internetowe i poufność danych Niniejszy produkt nawiązuje połączenie z Internetem podczas wstępnej konfiguracji niezwłocznie po podłączeniu do sieci w celu potwierdzenia połączenia internetowego, a następnie w celu skonfigurowania ekranu głównego. W trakcie takiego i każdego innego połączenia internetowego używany jest adres IP. Aby adres IP nie był w ogóle wykorzystywany, nie należy konfigurować funkcji bezprzewodowego połączenia z Internetem ani podłączać kabla internetowego. Zapoznaj się z informacjami o poufności przedstawionymi na ekranach konfiguracji, aby uzyskać więcej szczegółów na temat połączeń internetowych.

Aby uzyskać bardziej szczegółowe informacje, naciśnij przycisk HOME na pilocie, a następnie wybierz pozycję [Przewodnik pomocniczy] w menu [Ustawienia]. Można również skorzystać z Przewodnika pomocniczego na komputerze lub na smartfonie (więcej informacji na tylnej okładce niniejszej instrukcji).

Lokalizacja etykiety identyfikacyjnej Etykiety z numerem modelu, datą produkcji (rok i miesiąc) oraz specyfikacją elektryczną znajdują się z tyłu telewizora lub opakowania. W przypadku modeli wyposażonych w zasilacz sieciowy: Etykiety z numerem modelu i numerem seryjnym zasilacza sieciowego znajdują się na spodzie zasilacza sieciowego.

WAŻNA UWAGA Informacja dotycząca sprzętu radiowego Sony Visual Products Inc. niniejszym oświadcza, że typy urządzeń radiowych KD-65XG7096, KD-65XG7093, KD-65XG7077, KD-65XG7073, KD-65XG7005, KD-65XG7004, KD-65XG7003, KD-65XG7002, KD-55XG7096, KD-55XG7093, KD-55XG7077, KD-55XG7073, KD-55XG7005, KD-55XG7004, KD-55XG7003, KD-55XG7002, KD-49XG7096, KD-49XG7093, KD-49XG7077, KD-49XG7073, KD-49XG7005, KD-49XG7004, KD-49XG7003, KD-49XG7002, KD-43XG7096, KD-43XG7093, KD-43XG7077, KD-43XG7073, KD-43XG7005, KD-43XG7004, KD-43XG7003, KD-43XG7002 są zgodne z dyrektywą 2014/53/UE. Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem internetowym: http:// www.compliance.sony.de/ Ten sprzęt radiowy można używać w krajach UE bez naruszania obowiązujących wymogów w zakresie korzystania z urządzeń radiowych.

Informacje dotyczące bezpieczeństwa Montaż i instalacja Aby uniknąć ryzyka wybuchu pożaru, porażenia prądem elektrycznym, uszkodzenia sprzętu i/lub ewentualnych obrażeń ciała, odbiornik TV należy zainstalować zgodnie z instrukcjami podanymi poniżej.

Instalacja • Telewizor powinien być zainstalowany w pobliżu łatwo dostępnego gniazdka. • Ustaw telewizor na stabilnej, równej powierzchni tak, aby zapobiec ryzyku jego przewrócenia i spowodowania obrażeń ciała lub uszkodzenia mienia. • Zainstaluj telewizor w miejscu, w którym nie może zostać pociągnięty, popchnięty lub przewrócony.

• Zainstaluj telewizor w taki sposób, aby podstawa telewizora nie wystawała poza stojak (nie należy do wyposażenia). Jeśli podstawa telewizora wystaje poza stojak, może to spowodować przewrócenie i upadek telewizora, a w efekcie obrażenia osobiste lub uszkodzenie telewizora.

Zabezpieczenie przed przewróceniem KD-65XG70xx / 55XG70xx 8 mm – 12 mm

Śruba M6 (nie należy do wyposażenia)

• Montaż uchwytu na ścianie należy zlecić wykwalifikowanemu instalatorowi. • Ze względów bezpieczeństwa zaleca się stosowanie akcesoriów Sony:  Uchwyt ścienny: SU-WL450 • Podczas montażu Uchwytu ściennego do telewizora należy używać śrub dostarczonych razem z Uchwytem ściennym. Dostarczone śruby są zaprojektowane w sposób pokazany na ilustracji w przypadku pomiaru od powierzchni mocującej Uchwytu ściennego. Średnica i długość śrub różnią się w zależności od modelu Uchwytu ściennego. Stosowanie śrub innych niż dostarczane w komplecie może spowodować uszkodzenia wewnętrzne w odbiorniku TV, jego upadek, itp.

Przewód (nie należy do wyposażenia)

1,5 N·m {15 kgf·cm} Śruba (nie należy do wyposażenia)

KD-49XG70xx / 43XG70xx 8 mm – 12 mm

Śruba M6 (nie należy do wyposażenia)

Śruba (M6) Uchwyt ścienny 1,5 N·m {15 kgf·cm}

Pokrywa tylna telewizora

Transport • Przed rozpoczęciem przenoszenia odbiornika należy odłączyć od niego wszystkie kable. • Do przenoszenia dużego odbiornika TV potrzeba dwóch lub trzech osób. • Przenosząc telewizor w rękach, należy go trzymać tak jak na rysunku. Nie wolno naciskać ekranu ciekłokrystalicznego ani ramy dookoła ekranu. • Przy podnoszeniu lub przenoszeniu telewizora należy go dobrze chwycić od spodu.

Przewód (nie należy do wyposażenia)

Śruba (nie należy do wyposażenia)

• Podczas transportu odbiornik nie powinien być narażony na wstrząsy mechaniczne i nadmierne wibracje. • Na czas transportu odbiornika do naprawy lub podczas przeprowadzki, należy zapakować go w oryginalny karton i elementy opakowania.

3PL Podzespoły i elementy sterowania Elementy sterowania i wskaźniki KD-65XG70xx

KD-55XG70xx / 49XG70xx / 43XG70xx

̕ ȩ   (Włącznik) /+/– Gdy telewizor jest wyłączony, Naciśnij , aby go włączyć.

Gdy telewizor jest włączony,

Naciśnij i przytrzymaj przycisk , aby wyłączyć zasilanie. Naciśnij kilkakrotnie przycisk , aby zmienić funkcję, a następnie naciśnij przycisk + lub –, aby: • Regulacja głośności. • Wybór kanału. • Wybór źródła sygnału dla telewizora.

 Czujnik zdalnego sterowania* / wskaźnik LED Wskaźniki LED zapalają się lub migają zgodnie z aktualnym stanem telewizora. Dodatkowe informacje można znaleźć w Przewodniku pomocniczym. * Nie umieszczaj żadnych przedmiotów w pobliżu czujnika.

Uwaga • Przed odłączeniem przewodu zasilania sieciowego należy upewnić się, że urządzenie jest całkowicie wyłączone. • Aby całkowicie odłączyć telewizor od zasilania sieciowego, należy wyciągnąć wtyczkę przewodu zasilania z gniazda sieciowego. • Przed zmianą wejścia należy odczekać chwilę.

Korzystanie z pilota Opis pilota Kształt, rozkład, dostępność i działanie funkcji przycisków pilota mogą się różnić w zależności od regionu/kraju/modelu telewizora. Uwaga

• Na przyciskach 5, , PROG + i AUDIO znajdują się wypustki. Służą one jako punkty odniesienia podczas obsługi pilota zdalnego sterowania.

/ (Wybór wejścia/zatrzymanie strony) W trybie TV: wyświetlanie i wybieranie źródła sygnału wejściowego. W trybie tekstowym: zatrzymanie bieżącej strony.

SYNC MENU Wyświetlanie menu BRAVIA Sync. Aby uzyskać bardziej szczegółowe informacje, naciśnij przycisk HOME na pilocie, a następnie wybierz pozycję [Przewodnik pomocniczy] w menu [Ustawienia].

Włączanie lub wyłączanie telewizora (tryb czuwania).

DIGITAL/ANALOG Przełączanie wejścia analogowego i cyfrowego.

 Przyciski numeryczne

Regulacja głośności.

EXIT Powrót do poprzedniego kanału lub wejścia, które było aktywne przez co najmniej 15 sekund.

Wyświetlanie informacji tekstowych.

Wyciszenie dźwięku. Ponownie naciśnięcie wyłącza wyciszenie.

Wykonują daną funkcję w określonym czasie.

YouTube (Wyłącznie w przypadku niektórych regionów/krajów/modeli telewizora) Dostęp do usługi online „YouTube“.

NETFLIX (Wyłącznie w przypadku niektórych regionów/krajów/modeli telewizora) Dostęp do usługi online „NETFLIX“.

(Wyświetlanie informacji/tekstu)

Wyświetlanie informacji.

SLEEP Naciskać do momentu, gdy na ekranie pojawi się odpowiednia liczba minut ([Wył.]/ [15 min.]/[30 min.]/[45 min.]/[60 min.]/ [90 min.]/[120 min.]), po których telewizor automatycznie się wyłączy. Aby anulować funkcję wyłącznika czasowego, należy naciskać SLEEP do momentu, gdy na ekranie pojawi się [Wył.].

PROG +/–// W trybie TV: Wybór kanału. W trybie tekstowym: Wybór następnej () lub poprzedniej () strony.

 AUDIO Wybór dźwięku źródła wielojęzykowego lub podwójnego dźwięku aktualnie oglądanego programu (w zależności od źródła programu).

(Tryb napisów) Włączanie/wyłączanie napisów (gdy funkcja jest dostępna).

TITLE LIST (Funkcja jest niedostępna we Włoszech) Wyświetlanie listy tytułów.

///.//>/ Obsługa multimediów w telewizorze i w podłączonym zgodnym urządzeniu BRAVIA Sync. Te przyciski służą również do obsługi funkcji odtwarzania VOD (Video on Demand). Dostępność zależy od usługi VOD.

Wyświetla elektroniczny przewodnik po programach (EPG).

 REC (Funkcja jest niedostępna we Włoszech)

Zapisanie bieżącego programu za pomocą funkcji nagrywania na dysku twardym USB.

Powrót do poprzedniego ekranu.

OPTIONS Wyświetla listę zawierającą skróty do różnych menu ustawień. Pozycje na liście mogą różnić się w zależności od aktualnego wejścia i treści.

HOME Wyświetlanie menu głównego telewizora.

(Panel nawigacyjny D-Pad)

Nawigacja w menu ekranowym i wybór opcji.

Powrót do poprzedniego ekranu lub wyjście z menu. Gdy dostępna jest usługa aplikacji interaktywnych, naciśnięcie przycisku powoduje zamknięcie usługi.

 Kolorowe przyciski

(Tryb szeroki) Dostosowuje ustawienia ekranu. Naciskać do momentu, gdy na ekranie pojawi się odpowiedni tryb szerokości ekranu. Uwaga • Po wyborze opcji napisów i uruchomieniu aplikacji tekstu cyfrowego za pomocą przycisku „text” w pewnych okolicznościach napisy mogą nie pojawiać się na ekranie. Po wyjściu z aplikacji tekstu cyfrowego funkcja dekodowania napisów zostanie automatycznie wznowiona.

Schemat podłączeń Telewizor umożliwia podłączenie wielu urządzeń opcjonalnych. Uwaga • Złącza, etykiety i funkcje mogą różnić się w zależności od regionu/kraju/modelu telewizora.

Słuchawki / zestaw audio / subwoofer

Urządzenie HDMI Moduł dostępu warunkowego

Cyfrowy aparat fotograficzny / kamera przenośna / nośniki pamięci USB Cyfrowy aparat fotograficzny / kamera przenośna / nośniki pamięci USB

Urządzenie HDMI Zestaw audio z urządzeniem ARC / HDMI

Kabel / antena / urządzenie zewnętrzne

Router Magnetowid / sprzęt do gier wideo / odtwarzacz DVD / kamera przenośna / urządzenie zewnętrzne*¹

Zestaw audio wyposażone w wejście optycznego przesyłu sygnału audio

CAM (moduł dostępu warunkowego) • Zapewnia dostęp do płatnych usług TV. Szczegóły zawarto w instrukcji obsługi modułu CAM. • Karty smart card nie należy bezpośrednio podłączać do złącza TV CAM. Kartę należy najpierw umieścić w module dostępu warunkowego dostarczonym przez autoryzowanego sprzedawcę. • Moduły CAM nie są obsługiwane w niektórych krajach/obszarach. Szczegółowych informacji udzielają autoryzowani sprzedawcy. • Komunikat CAM może zostać wyświetlony po wybraniu programu cyfrowego po zakończeniu korzystania z funkcji przeglądania filmów w Internecie.

• Podłączenie dużego urządzenia USB może zakłócić pracę innych podłączonych urządzeń w pobliżu. • Duże urządzenia USB należy podłączać do złącza USB 1. • Dysk twardy USB podłączyć do portu USB 3.

 HDMI IN 1/2/3 • Interfejs HDMI pozwala na przesyłanie cyfrowego sygnału wideo i audio pojedynczym kablem. • < 12 mm < 21 mm

• HDMI IN 2/3 Aby odtwarzać wysokiej jakości treści 4K 50p/60p, podłącz kabel High Speed HDMI do gniazda HDMI IN 2/3 i ustaw opcję [Format sygnału HDMI] na wartość [Ulepszony format]. Szczegółowe informacje o obsługiwanych formatach zawiera część „Dane techniczne“ w niniejszej instrukcji (strona 13-15).

• HDMI IN 3 ARC (Audio Return Channel) Podłącz zestaw audio do HDMI IN 3, aby doprowadzić dźwięk telewizora do zestawu audio. Zestaw audio obsługujący HDMI ARC umożliwia przesyłanie sygnału wideo do telewizora oraz odbieranie sygnału audio z telewizora za pomocą tego samego kabla HDMI. Jeśli zestaw audio nie obsługuje HDMI ARC, konieczne jest dodatkowe połączenie DIGITAL AUDIO OUT (OPTICAL).

  (Wejście RF), satelitarne)*2

• Podłączenia sygnału naziemnego/ kablowego i satelitarnego.

• Obsługuje wyłącznie 3-biegunowe miniaturowe wtyczki stereo typu minijack. • Aby dźwięk z telewizora odtwarzać za pomocą podłączonego sprzętu audio, naciśnij przycisk HOME, wybierz [Ustawienia systemowe] t [Ustawienia] t [Ustawienia AV] t [Słuchawki/Wyjście audio], a następnie wybierz żądaną pozycję. Uwaga *1 W przypadku urządzenia zewnętrznego, w którym dostępne jest jedynie wyjście SCART AV OUT, użyj adaptera SCART-RCA. *2 Wyłącznie w przypadku niektórych regionów/ krajów/modeli telewizora.

Montaż telewizora na ścianie Używanie opcjonalnego Uchwytu ściennego Instrukcja obsługi tego telewizora zawiera czynności przygotowania telewizora do zawieszenia na ścianie. Do klientów: Ze względu na ochronę produktu i zapewnienie bezpieczeństwa firma Sony zaleca, aby montaż tego telewizora był wykonywany przez przedstawicieli firmy Sony lub licencjonowanych wykonawców. Nie należy podejmować samodzielnych prób montażu. Do dystrybutorów firmy Sony i licencjonowanych wykonawców: Zwracać uwagę na bezpieczeństwo podczas montażu, konserwacji okresowej i sprawdzania tego produktu. Do zamontowania tego produktu wymagane jest odpowiednie doświadczenie, szczególnie w celu oceny, czy ściana jest odpowiednio wytrzymała, aby unieść ciężar telewizora. Należy powierzać montaż tego produktu na ścianie przedstawicielom firmy Sony lub licencjonowanym wykonawcom i zwracać uwagę na bezpieczeństwo podczas montażu. Firma Sony nie ponosi żadnej odpowiedzialności za uszkodzenia lub obrażenia spowodowane nieprawidłową obsługą lub montażem.

Za pomocą Uchwytu ściennego SU-WL450 (nie należy do wyposażenia) telewizor można zamontować na ścianie. Podczas montażu Uchwytu ściennego korzystać również z Instrukcji obsługi i Instrukcji montażu dostarczonych z Uchwytem ściennym. Uwaga • Przechowywać wykręcone śruby w bezpiecznym miejscu, z dala od dzieci. • Jeśli telewizor jest zamocowany do podstawy, wcześniej należy odłączyć podstawę od urządzenia. Aby odłączyć podstawę od telewizora, należy zapoznać się Przewodnikiem ustawień i wykonać podane czynności w odwrotnej kolejności. • Aby uniknąć uszkodzenia powierzchni ekranu LCD podczas demontażu podstawy telewizora, umieść telewizor ekranem w dół na płaskiej i stabilnej powierzchni pokrytej grubym i miękkim materiałem. (tylko KD-49/43XG70xx)

PL Aby uzyskać instrukcje montażu Uchwytu ściennego, zobacz Informacje dotyczące montażu (Uchwyt ścienny) na stronie produktu swojego modelu telewizora. www.sony.eu/support/

9PL Odłączanie podstawy od telewizora KD-65XG70xx

Usuń boki podstawy pojedynczo. Chwyć podstawę mocno obiema rękami, a pozostałe osoby powinny podnieść telewizor.

Powtórz poprzednią czynność i usuń drugi bok podstawy.

Uwaga • Odłączenie podstawy wymaga współdziałania przynajmniej trzech osób. • Należy uważać, aby nie użyć nadmiernej siły przy odłączaniu podstawy od telewizora, gdyż może to spowodować upadek telewizora i doprowadzić do obrażeń ciała lub fizycznego uszkodzenia telewizora. • Zachować ostrożność podczas obsługi podstawy, aby uniknąć uszkodzenia telewizora. • Zachowaj ostrożność, unosząc telewizor i odłączając podstawę. Łatwo ją można przewrócić i spowodować obrażenia. • Uważaj podczas odłączania podstawy od telewizora, aby nie spadła i nie uszkodziła powierzchni, na której stał odbiornik.

KD-49XG70xx / 43XG70xx

11PL Rozwiązywanie problemów Gdy dioda LED miga na czerwono, należy policzyć liczbę rozbłysków (dioda zapala się co trzy sekundy). Jeśli dioda LED miga na czerwono, telewizor należy zresetować. W tym celu należy na dwie minuty odłączyć urządzenie od zasilania sieciowego, a następnie ponowne je włączyć. Jeśli problem nadal występuje, należy skontaktować się z lokalnym sprzedawcą lub punktem serwisowym firmy Sony i podać liczbę rozbłysków diody LED (dioda zapala się co trzy sekundy). Należy nacisnąć  na telewizorze, aby go wyłączyć. Następnie odłączyć urządzenie od zasilania sieciowego i skontaktować się z lokalnym sprzedawcą lub punktem serwisowym firmy Sony.

Problemy i rozwiązania Brak obrazu (ciemny ekran) i brak dźwięku • Sprawdzić podłączenie anteny/kabla. • Podłączyć telewizor do gniazda zasilania sieciowego i nacisnąć  na telewizorze lub pilocie zdalnego sterowania.

Zakłócenia konturów obrazu • Zmienić aktualne ustawienia [Tryb filmu]*.

Telewizor automatycznie się wyłącza (przechodzi do trybu czuwania) • Sprawdzić, czy włączona jest funkcja [Timer wyłączania]*. • Sprawdzić, czy włączona jest funkcja [Czas trwania]* za pomocą [Timer włączania]* lub [Ustawienia ramki zdjęciowej]*. • Sprawdzić, czy włączona jest funkcja [Stan oczekiwania po okresie bezczynności]*.

Brak możliwości wyboru niektórych źródeł sygnału wejściowego • Wybrać [Ustawienia AV]*, a następnie [Zawsze]* w ustawieniach źródła sygnału wejściowego.

Brak możliwości włączenia niektórych programów • Sprawdzić podłączenie anteny/kabla.

Pilot nie działa • Wymień baterie.

Otoczenie telewizora może się nagrzać • Jeśli telewizor jest używany przez dłuższy czas, jego otoczenie może się nagrzać. Po dotknięciu dłonią tych miejsc możesz poczuć, że są gorące.

* Aby uzyskać bardziej szczegółowe informacje, naciśnij przycisk HOME na pilocie, a następnie wybierz pozycję [Przewodnik pomocniczy] w menu [Ustawienia].

Antena satelitarna*1 Żeńskie złącze typu F, 75 omów. DiSEqC 1.0, LNB 13 V/18 V i sygnał 22 kHz, Dystr. za pomocą poj. kabla EN50494.

Dane techniczne System

AV IN Wejście wideo/audio (złącza foniczne)

System panelu Panel z wyświetlaczem ciekłokrystalicznym (LCD),

Podświetlenie LED System TV W zależności od kraju/wybranego regionu/ modelu telewizora Analogowy: B/G, D/K, I Cyfrowy: DVB-T/DVB-C DVB-T2*1 Satelita*1: DVB-S/DVB-S2

System kolorów/wideo Analogowy: PAL/SECAM/NTSC3.58 (tylko wideo)/ NTSC4.43 (tylko wideo) Cyfrowy: MPEG-2 MP@ML/HL, H.264/MPEG-4 AVC MP/HP@L5.0, H.265/HEVC MP/Main10@L5.1 (4K 60 kl./s.)

Zakres kanałów W zależności od kraju/wybranego regionu/ modelu telewizora Analogowy: UHF/VHF/kabel Cyfrowy: UHF/VHF/kabel Satelita*1: częstotliwość 950-2 150 MHz

HDMI IN 1/2/3 (obsługuje rozdzielczość 4K, Zgodność z HDCP 2.3)*2 Wideo: 4096 × 2160p (24, 50, 60 Hz), 3840 × 2160p (24, 25, 30, 50, 60 Hz), 1080p (30, 50, 60 Hz), 1080/ 24p, 1080i (50, 60 Hz), 720p (30, 50, 60 Hz), 720/ 24p, 576p, 576i, 480p, 480i Audio: Dwukanałowe liniowe PCM: 32/44,1/48 kHz 16/

20/24 bity, Dolby Digital, Dolby Digital Plus, DTS ARC (Audio Return Channel) (tylko model HDMI IN 3) Dwukanałowe liniowe PCM: 48 kHz 16 bity, Dolby

Digital, Dolby Digital Plus, DTS DIGITAL AUDIO OUT (OPTICAL) Cyfrowe gniazdo optyczne (dwukanałowe liniowe PCM: 48 kHz 16 bity, Dolby Digital, DTS)

/ (mini jack stereo)

Słuchawki, wyjście audio, subwoofer

1, 2, 3 (HDD REC) (Funkcja jest niedostępna we Włoszech) Porty USB 1, 2 i 3 obsługują standard High Speed USB (USB 2.0)

10 W + 10 W Technologia bezprzewodowa Protokół IEEE 802.11b/g/n

Gniazdo CAM (moduł dostępu warunkowego)

DC IN 19.5 V (wyłącznie modele wyposażone w zasilacz sieciowy)

Pasma częstotliwości Bezprzewodowa sieć LAN (IEEE 802.11b/g/n) Zakres częstotliwości

Wersja oprogramowania Ten sprzęt radiowy jest przeznaczony do używania z zatwierdzonymi wersjami oprogramowania wskazanymi w niniejszej Deklaracji zgodności UE. Więcej informacji można znaleźć w obszarze [Pomoc techniczna] w menu [Ustawienia]. Oprogramowanie wykorzystane w tym sprzęcie radiowym zostało zweryfikowane pod kątem zgodności z podstawowymi wymogami Dyrektywy 2014/53/UE.

Wejście zasilacza sieciowego

LAN PL Gniazdo 10BASE-T/100BASE-TX (Prędkość połączenia zależy od parametrów sieci. Nie gwarantuje się prędkości i jakości transmisji.)

Inne Wyposażenie dodatkowe Uchwyt ścienny: SU-WL450

0 ºC – 40 ºC Wilgotność robocza 10 % – 80 % wilgotności względnej (bez kondensacji)

Gniazda wejścia/wyjścia Antena/kabel 75-omowa antena zewnętrzna VHF/UHF

13PL Moc, karta produktu i inne Wymagania dotyczące zasilania z wyjątkiem modeli wyposażonych w zasilacz sieciowy 220–240 V (prąd zmienny), 50 Hz wyłącznie modele wyposażone w zasilacz sieciowy 19,5 V DC z zasilaczem sieciowym Wartości znamionowe: Wejście 220–240 V (prąd zmienny), 50 Hz

Klasa efektywności energetycznej

KD-65XG70xx: A KD-55XG70xx: A KD-49XG70xx: A KD-43XG70xx: A Wielkość ekranu (przekątna) (ok.) KD-65XG70xx: 163,9 cm / 65 cali KD-55XG70xx: 138,8 cm / 55 cali KD-49XG70xx: 123,2 cm / 49 cali KD-43XG70xx: 108,0 cm / 43 cali

Pobór mocy W trybie [Standardowy] KD-65XG70xx: 151 W KD-55XG70xx: 110 W KD-49XG70xx: 75 W KD-43XG70xx: 66 W W trybie [Żywy] KD-65XG7096: 256 W KD-65XG7093: 245 W KD-65XG7077: 256 W KD-65XG7073: 245 W KD-65XG7005: 256 W KD-65XG7004: 256 W KD-65XG7003: 245 W KD-65XG7002: 245 W KD-55XG7096: 184 W KD-55XG7093: 173 W KD-55XG7077: 184 W KD-55XG7073: 173 W KD-55XG7005: 184 W KD-55XG7004: 184 W KD-55XG7003: 173 W KD-55XG7002: 173 W KD-49XG7096: 115 W KD-49XG7093: 100 W KD-49XG7077: 115 W KD-49XG7073: 100 W KD-49XG7005: 115 W KD-49XG7004: 115 W KD-49XG7003: 100 W KD-49XG7002: 100 W KD-43XG7096: 100 W KD-43XG7093: 97 W KD-43XG7077: 100 W KD-43XG7073: 97 W KD-43XG7005: 100 W KD-43XG7004: 100 W

14PL KD-43XG7003: 97 W KD-43XG7002: 97 W Roczne zużycie energii*3 KD-65XG70xx: 220 kWh rocznie KD-55XG70xx: 161 kWh rocznie KD-49XG70xx: 110 kWh rocznie KD-43XG70xx: 96 kWh rocznie

Pobór mocy w trybie czuwania*4*5

0,50 W Rozdzielczość ekranu 3 840 punktów (w poziomie) × 2 160 linii (w pionie)

Wartości znamionowe wyjścia USB 1/2/3 maks. 5 V

, 500 mA Wymiary (przybliżone) (szer. × wys. × gł.) z podstawą KD-65XG70xx: 146,3 × 90,9 × 33,6 cm KD-55XG70xx: 124,1 × 78,5 × 33,6 cm KD-49XG70xx: 110,1 × 70,4 × 26,0 cm KD-43XG70xx: 97,0 × 63,0 × 26,0 cm

bez podstawy KD-65XG70xx: 146,3 × 84,5 × 8,0 cm KD-55XG70xx: 124,1 × 72,1 × 7,9 cm KD-49XG70xx: 110,1 × 64,5 × 5,7 cm KD-43XG70xx: 97,0 × 57,0 × 5,7 cm

Waga (przybliżona) z podstawą KD-65XG70xx: 21,6 kg KD-55XG70xx: 16,5 kg KD-49XG70xx: 12,5 kg KD-43XG70xx: 10,3 kg

bez podstawy KD-65XG70xx: 20,5 kg KD-55XG70xx: 15,4 kg KD-49XG70xx: 11,9 kg KD-43XG70xx: 9,7 kg *1 Nie wszystkie modele telewizorów są wyposażone w technologię DVB-T2 lub DVB-S/S2, lub też terminal anteny satelitarnej. *2 Wejścia HDMI IN 2 i HDMI IN 3 obsługują formaty High-Quality HDMI m.in. 4K 60p/50p 4:2:0 10-bitowy, 4:4:4, 4:2:2. *3 Zużycie energii w kWh rocznie, w oparciu o wyliczenie zużycia energii dla telewizora pracującego 4 godziny dziennie przez 365 dni w roku. Rzeczywiste zużycie energii zależy od sposobu korzystania z telewizora. *4 Podany pobór mocy w trybie czuwania jest osiągany po zakończeniu wykonywania przez odbiornik TV wymaganych procesów wewnętrznych. *5 Pobór mocy w trybie czuwania wzrośnie przy połączeniu telewizora z siecią.

Uwaga • Nie wyjmuj atrapy karty lub pokrywy (dostępność w zależności od modelu telewizora) z gniazda CAM (Conditional Access Module, moduł dostępu warunkowego) telewizora w innym celu niż włożenie do gniazda CAM karty inteligentnej. • Dostępność wyposażenia opcjonalnego zależy od kraju, regionu, modelu telewizora i stanu magazynowego. • Projekt i dane techniczne mogą zostać zmienione bez powiadomienia.

Informacje dotyczące telewizji cyfrowej • Telewizja cyfrowa (naziemna DVB, satelitarna i kablowa), usługi interaktywne i funkcje sieciowe mogą nie być dostępne we wszystkich krajach lub obszarach. Niektóre funkcje mogą nie być włączone lub mogą nie działać poprawnie w przypadku niektórych dostawców i środowisk sieciowych. Niektórzy dostawcy usług telewizyjnych mogą pobierać opłaty za swoje usługi. • Ten telewizor obsługuje nadawanie cyfrowe z użyciem kodeków MPEG-2, H.264/MPEG-4 AVC i H.265/HEVC, ale nie można zagwarantować zgodności ze wszystkimi sygnałami operatorów/usług, które mogą się zmienić z biegiem czasu.

Uwagi na temat funkcji HDR (High Dynamic Range) (Wyłącznie w przypadku niektórych regionów/krajów/modeli telewizora) • Kompatybilna ze wszystkimi grami HDR na konsolę PS4 za pomocą funkcji HDMI oraz z opcją wyświetlania filmów HDR (wyłącznie z wbudowaną aplikacją Netflix i Youtube). (Więcej informacji można znaleźć na stronie wsparcia technicznego Sony). • Sygnał obrazu HDR oznacza format HDR10 Media Profile (powszechnie nazywany HDR10). • Nie ma gwarancji kompatybilności ze wszystkimi treściami HDR.

Informacje dot. znaków towarowych • Terminy HDMI, HDMI High Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zarejestrowanymi znakami towarowymi HDMI Licensing Administrator, Inc. w Stanach Zjednoczonych i innych krajach.

• Wyprodukowano na licencji Dolby Laboratories. Dolby, Dolby Audio i symbol z podwójnym D są znakami towarowymi firmy Dolby Laboratories. • Vewd® Core. Copyright 1995-2019 Vewd Software AS. All rights reserved. • Wi-Fi®, Wi-Fi Alliance®, Wi-Fi Direct® i Miracast® są zarejestrowanymi znakami towarowymi Wi-Fi Alliance. • Wi-Fi Protected Setup™ jest znakiem towarowym Wi-Fi Alliance. • Logo Wi-Fi CERTIFIED™ jest znakiem certyfikacji podmiotu Wi-Fi Alliance. • Netflix jest zarejestrowanym znakiem towarowym firmy Netflix, Inc. • „YouTube“ i logo „YouTube“ są zastrzeżonymi znakami towarowymi firmy Google LLC. • „BRAVIA“, i BRAVIA Sync są znakami towarowymi lub zarejestrowanymi znakami towarowymi firmy Sony Corporation. • „Blu-ray Disc“, „Blu-ray“ i logo „Blu-ray Disc“ są znakami towarowymi należącymi do Blu-ray Disc Association. • „PlayStation“ jest zastrzeżonym znakiem towarowym, a „PS4“ jest znakiem towarowym firmy Sony Interactive Entertainment Inc. • W kwestii informacji na temat patentów DTS należy skorzystać z witryny http:// patents.dts.com. Produkowane na licencji DTS, Inc. DTS, symbol oraz DTS i symbol łącznie są zarejestrowanymi znakami towarowymi, a DTS Digital Surround jest znakiem towarowym DTS, Inc. © DTS, Inc. Wszystkie prawa zastrzeżone. • TUXERA jest zastrzeżonym znakiem towarowym firmy Tuxera Inc. w USA i innych krajach. Dla modeli z funkcją obsługi kanałów satelitarnych: • DiSEqC™ jest znakiem towarowym firmy EUTELSAT. Ten telewizor obsługuje standard DiSEqC 1.0. Ten telewizor nie służy do sterowania antenami z napędem. • Wszystkie inne znaki towarowe są własnością ich właścicieli.
