INSTRUKCJA OBSŁUGI PS50A410C1 SAMSUNG

Na ekranie plazmowym nie należy wyświetlać nieruchomoge obrazu (np. gry komputerowej, gdy ekran podłączony jest do komputera PC) przez czas dłuższy niż 2 godziny, ponieważ może to spowodować utrwalanie obrazu. Utrwalenie obrazu określa się także mianem „wypalania ekranu”. Aby uniknąć tego zjawiska, w trakcie wyświetlania nieruchomoge obrazu należy obniżyć jasność i kontrast ekranu.

Wysokość

Telewizor plazmowy w zwykłych warunkach może działać tylko na wysokościach poniżej 2000 m. Na wyższych wysokościach może działać wadliwie, a więc w takich miejscach nie należy urządzenia instalować ani używać.

◆ Nagrzewanie się górnej ścianki telewizora plazmowego

Przy dłuższym używaniu produktu górna ścianka może nagrzewać się do bardzo wysokiej temperatury, ponieważ ciepło powstające w trakcie pracy urządzenia jest odprowadzane przez otwór wentylacyjny na górze obudowy. Jest to normalny objaw i nie oznacza usterki lub uszkodzenia produktu. Należy jednak uważać, aby dzieci nie dotykały górnej części urządzenia.

♦ Odgłosy trzaskania

Przy zmianie warunków otoczenia, takich jak temperatura czy wilgotność, telewizor może nieznacznie kurczyć się lub rozszerzać — efektom takim mogą towarzyszyć charakterystyczne dźwięki. Jest to normalny objaw i nie oznacza uszkodzenia produktu.

◆ Uszkodzone komórki

Telewizor plazmowy wyposażony jest w ekran zawierający od 1 230 000 (jakość SD) do 3 150 000 (jakość HD) pikseli, do wytworzenia których wymagane jest zastosowanie zaawansowanych technologii. Mimo tego na ekranie może występować kilka jasnych lub ciemnych pikseli. Nie mają one negatywnego wpływu na działanie urządzenia.

◆ Nie korzystać z telewizora przy temperaturze poniżej 5°C(41°F)

Zbyt długie wyświetlanie nieruchomoego obrazu może spowodować trwałe uszkodzenie panelu plazmowego.

W wyniku długotrwałego wyświetlania na telewizorze plazmowym obrazu w formacie 4:3 na środku ekranu, a także po jego lewej i prawej stronie, mogą utrwailić się ślady ramki spowodowane różnicą w emisji światła na ekranie. Podobny efekt może wystąpić przy odtwarzaniu filmów DVD lub używaniu konsoli do gier. Uszkodzenia spowodowane tym efektem nie są objęte gwarancją.

◆ Efekt powidokowy

Wyświetlanie przez dłuższy czas nieruchomoch obrazów z konsoli do gry lub komputera może być przyczyną powstania efektu powidokowego. Aby uniknąć tego zjawiska, w trakcie wyświetlania nieruchomocho obrazu należy obniżyć jasność i kontrast wyświetlanego obrazu.

Gwarancja

• Gwarancja nie obejmuje uszkodzeń związanych z utrwalaniem obrazu.
• Gwarancja nie obejmuje wypalenia ekranu.

Montaż

W przypadku gdy produkt ma pracować w miejscu o dużym zapyleniu, w wysokiej lub niskiej temperaturze, przy wysokiej wilgotności, gdy może być narażony na działanie substancji chemicznych lub gdy ma pracować w trybie ciągłym (np. na lotniskach, stacjach kolejowych itp.), należy skontaktować się z autoryzowanym serwisem. Niedopelnienie tego wymogu może doprowadzić do poważnego uszkodzenia produktu.

Skontaktuj się z firmą SAMSUNG na całym świecie

Jeśli masz uwagi lub pytania w sprawie produktów marki Samsung, skontaktuj się z infolinią SAMSUNG. (Dalsze informacje znajdują się na ostatniej stronie.)

Spis treści

Informacje ogólne

◆ Instrukcja obsługi 2
◆ Lista elementów 4
◆ Korzystanie z podstawy 4
◆ Panel sterowania .... 5
◆ Panel złączy....6
◆ Wygląd pilota 8

Obstuga

◆ Włączanie i wyłączanie telewizora...... 9
◆ Korzystanie z menu 9
◆ Funkcja „Plug & Play” 10

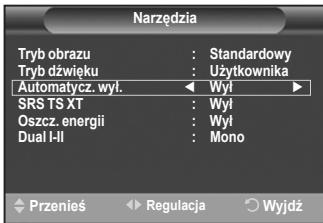

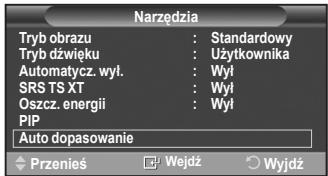

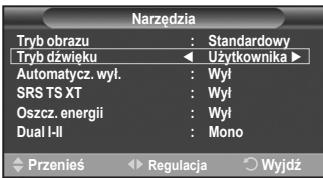

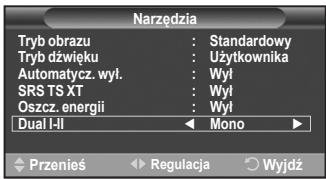

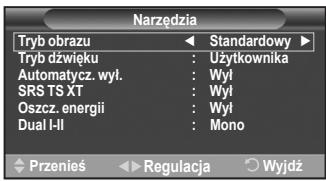

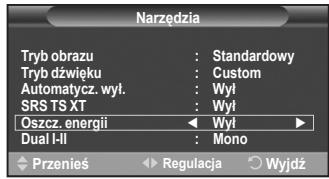

◆ Używanie przycisku TOOLS ...... 12
◆ Wyświetlanie obrazu ze źródła zewnętrznego .. 12

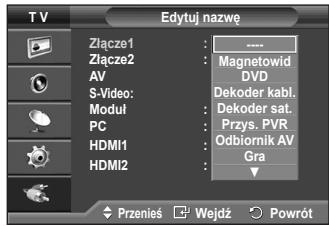

◆ Edytowanie nazw urządzeń ...... 13

Ustawianie kanałów

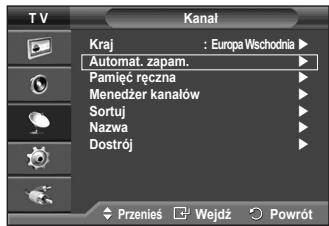

◆ Automatyczne programowanie kanałów ..... 13

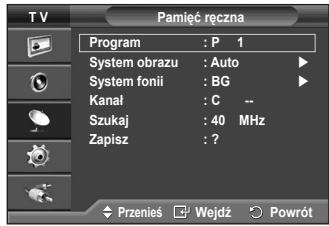

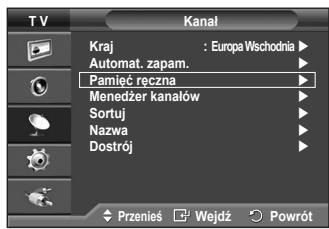

◆ Ręczne programowanie kanałów...... 14

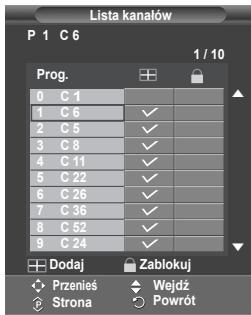

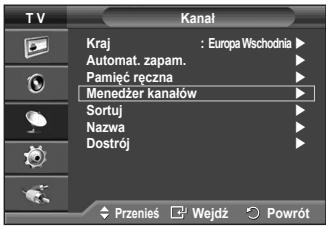

◆ Dodawanie i blokowanie kanałów ...... 15

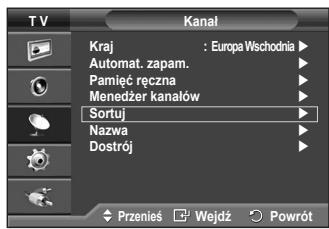

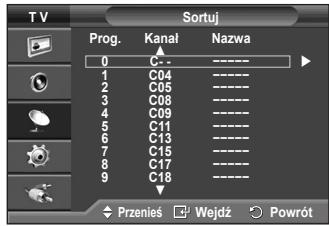

◆ Sortowanie zaprogramowanych kanałów ..... 16

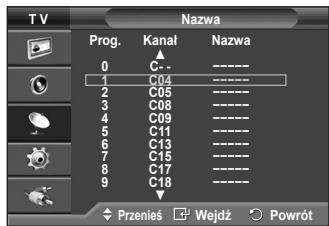

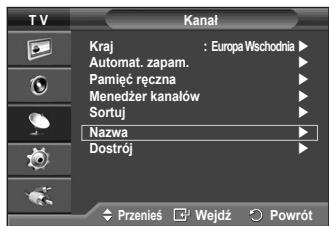

◆ Nadawanie nazw kanałom 16

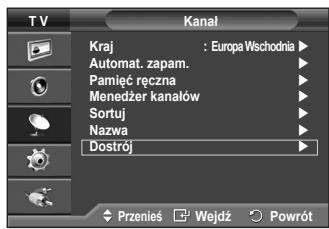

◆ Strojenie precyzyjne....17

Ustawianie obrazu

◆ Zmiana trybu wyświetlania obrazu...... 18

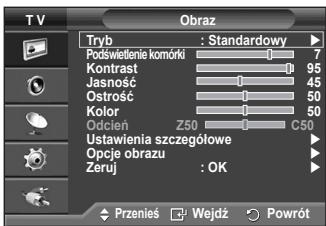

◆ Regulacja ustawień obrazu.... 18

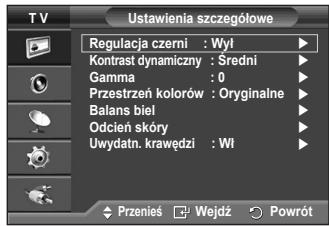

◆ Konfigurowanie szczegółowych ustawień obrazu 19

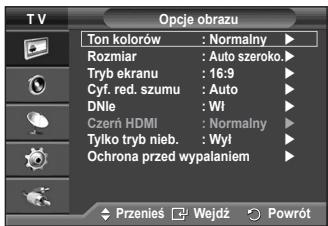

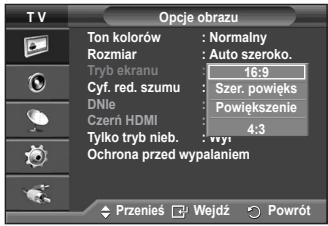

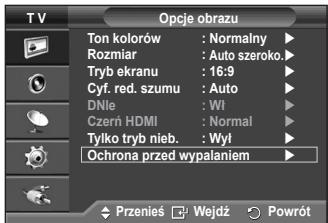

◆ Opcje obrazu....20
◆ Przywracanie domyślnych ustawień obrazu . 22

Ustawianie dźwięku

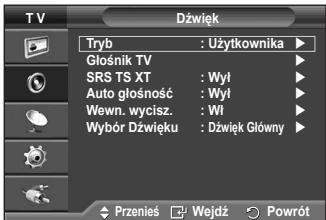

◆ Funkcje dźwięku 23
◆ Wybieranie trybu dźwięku (w zależności od modelu) ...... 24
Podłączanie słuchawek (sprzedawane osobno)....24

Opis funkcji

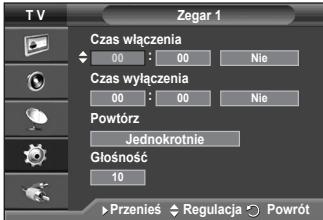

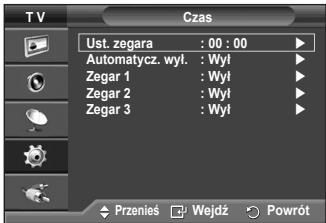

◆ Funkcje czasu 25

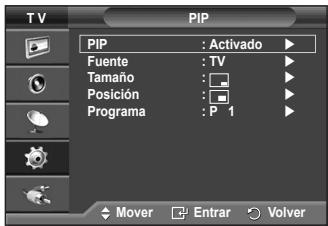

◆ Melodia/ Efekt świetlny / Rozrywka/Oszcz. energii / PIP....26

Tryb monitora komputerowego

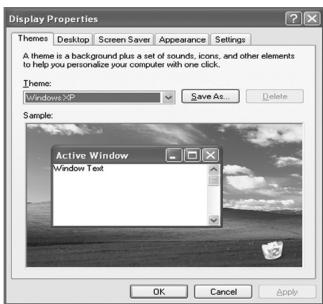

◆ Konfiguracja oprogramowania komputerowego (w systemie Windows XP).. 27
◆ Tryb wejścia (PC)......28
◆ Konfigurowanie komputera 29

Dodatek

◆ Funkcja telegazety (w zależności od modelu) ...... 30

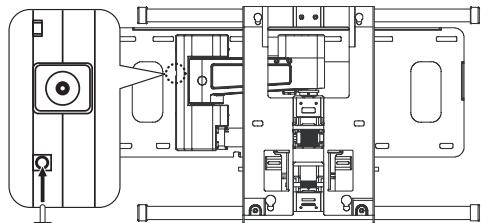

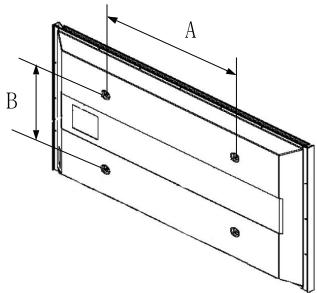

◆ Dane techniczne zestawu wspornika do montażu naściennego (VESA).... 32

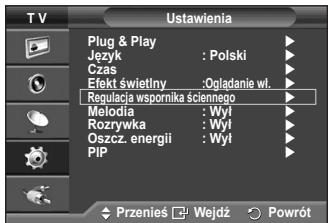

◆ Regulacja wspornika ściennego (sprzedawany osobno)......33

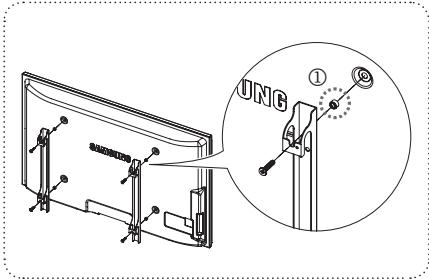

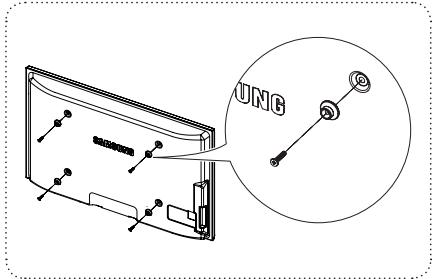

◆ Przygotowanie do montażu wspornika ściennego....34
◆ Montaż podstawy (w zależności od modelu) ...... 34
◆ Przymocowanie telewizora do ściany ..... 35
◆ Rozwiązywanie problemów...... 36
◆ Dane techniczne 37

Symbole

Naciśnij przycisk

Ważne

Notatki

Instrukcja obsługi

Pilot / Baterie AAA

Kabel zasilający

Szmatka do czyszczenia

Uchwyt Pierścieniowy (4ea)
(patrz str. 34)

Gwarancja/ Podręcznik zasad bezpieczeństwa (Dostępne w niektórych krajach)

Dolna pokrywa/Śruby (2ea) (patrz str. 34)

Rdzeń ferrytowy do kabla zasilania (2ea)

Rdzeń ferrytowy do przewodu S-Video

Do nabycia osobno

Kabel antenowy

Kabel rozdzielonych składowych sygnału

Kabel audio

Kabel komputerowy

Kabel SCART

Kabel do przekazywania dźwięku z komputera

Kabel HDMI

Kabel HDMI/DVI

Rdzeń ferrytowy (kabel zasilania, S-Video)

Rdzenie ferrytowe służą do ekranowania przewodów przed zakłóceniami. Podczas podłączania należy przymocować jeden z rdzeni do przewodu w pobliżu wtyku.

Korzystanie z podstawy

Telewizor powinny przenosić co najmniej dwie osoby. Nie wolno go klaść na podłodze, gdyż grozi to uszkodzeniem ekranu. Telewizor należy zawsze trzymać w pozycji pionowej.

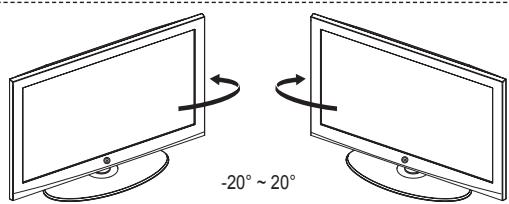

◆ Telewizor można obracać o 20 stopni w lewo i w prawo.

-20° ~ 20°

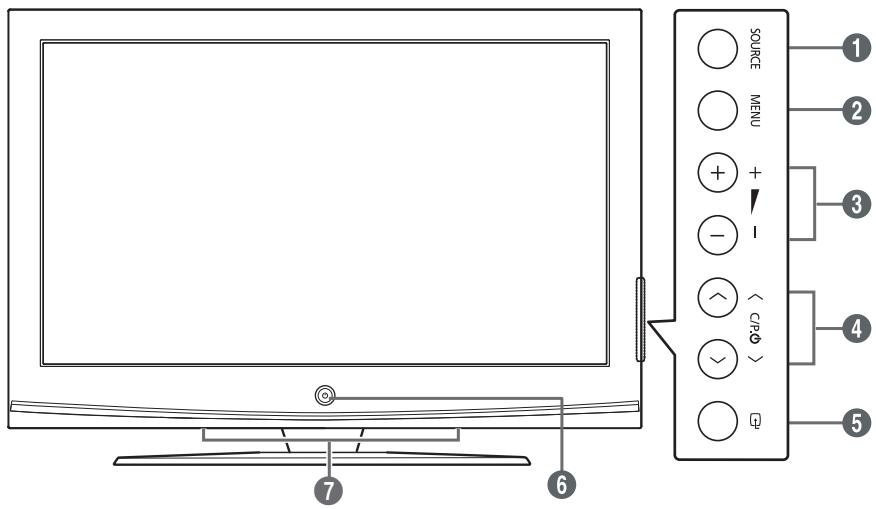

Panel przedni (lub boczny)

SOURCE MENU + - + - φ φ φ 1 2 3 4 5 6 7

Kolor i kształt produktu mogą się różnic w zależności od modelu.

① SOURCE

Wyświetlanie menu wyboru źródła sygnału wejściowego (TV, Złącze1, Złącze2, AV, S-Video, Moduł, PC, HDMI1, HDMI2).

② MENU

Wyświetlanie menu ekranowego z funkcjami telewizora.

③ - +

Naciśnij, aby zwiększyć lub zmniejszyć głośność.

W menu ekranowym przyciski – ▲ + spełniają tę samą rolę co przyciski ◀ lub ▶ na pilocie.

4 ∧ C/P.↓√

Zmiana kanału. W menu ekranowym przyciski ▲ C/P. ◎ ▼ spełniają tę samą rolę co przyciski ▲ lub ▼ na pilocie.

5 ENTER

Podczas poruszania się po menu przycisk ten pełni taką samą funkcję jak przycisk ENTER na pilocie.

6 ⏻ Przycisk zasilania

Włączanie i wyłączanie telewizora.

Wskaźnik zasilania

Miga i gaśnie, gdy zasilanie jest włączone; świeci w trybie gotowości.

Czujnik pilota

Pilot zdalnego sterowania należy skierować w to miejsce w telewizorze.

7 Głośnik

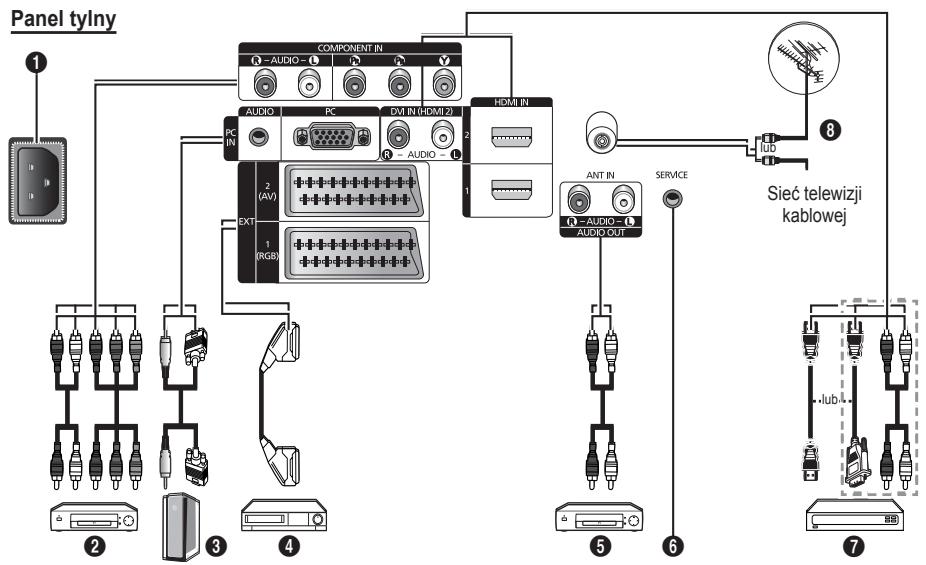


Kolor i kształt produktu mogą się różnic w zależności od modelu.

Przed podłączeniem dowolnego urządzenia audio lub wideo do telewizora należy się upewnić, że wszystkie urządzenia są wyłączone.
Podczas podłączania urządzenia zewnętrznego należy uważać, aby złącza kabli były podłączane do gniazd w tym samym kolorze.

① WEJŚCIE ZASILANIA

Wejście do podłączenia dostarczonego kabla zasilającego.

② COMPONENT IN

Wejścia audio (AUDIO L/R) i wideo (Y/PB/PR) dla sygnału o rozdzielonych składowych.

③ PC IN(PC) / (AUDIO)

Złącza wejść audio i wideo do podłączenia komputera.

④ EXT 1, EXT 2

Wejścia i wyjścia do urządzeń zewnętrznych, np. magnetowidu, odtwarzacza DVD, urządzenia do gier wideo lub odtwarzacza płyt wizyjnych.

Specyfikacja wejść/wyjść

Złącze	Sygnał wejściowy			Sygnał wyjściowy
	Wideo	Audio (L/P)	RGB	Wideo + Audio (L/P)
Złącze EXT 1	√	√	√	Dostępny jest tylko sygnał TV cyfrowej.
Złącze EXT 2	√	√		Sygnał z wybranego źródła.

⑤ Złącza do podłączania zewnętrznych urządzeń dźwiękowych

Służą do podłączania sygnałów dźwiękowych z gniazd RCA na telewizorze do gniazd źródeł zewnętrznych, np. zestawu audio.

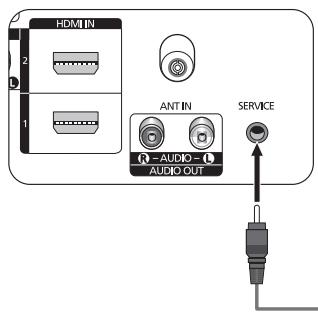

6 SERVICE

• Złącze do użytku serwisu.
• Podłącz złącze szeregowe wspornika do montażu naściennego z napędem elektrycznym w celu regulacji kąta ustawienia telewizora przy użyciu pilota.

⑦ HDMI IN 1,2

• Połączenie HDMI nie wymaga dodatkowego połączenia doprowadzającego sygnał dźw
• Korzystając z połączenia kablowego HDMI/DVI należy użyć gniazda HDMI IN 2.

Co to jest HDMI?

- High Definition Multimedia interface" (HDMI) to połączenie umożliwiające przesyłanie cyfrowego obrazu o wysokiej rozdzielczości oraz wielokanałowego cyfrowego dźwięku.

- Interfejs HDMI/DVI służy do doprowadzania sygnału DVI do dodanego urządzenia za pomocą odpowiedniego przewodu (dostępnego oddzielnie). Różnica pomiędzy interfejsem HDMI i DVI polega na tym, że interfejs HDMI jest mniejszy, ma zainstalowany mechanizm ochrony praw autorskich HDCP oraz obsługuje wielokanałowy dźwięk cyfrowy.

DVI IN (HDMI2) AUDIO R/L

Złącza wyjść audio DVI do podłączenia zewnętrznych urządzeń.

8 ANT IN

Złącze kabla koncentrycznego 75Ω do anteny lub przewodu telewizji kablowej.

Obsługiwane tryby dla złączy HDMI/DVI

i Component

	480i	480p	576i	576p	720p	1080i
HDMI/DVI 50Hz	X	X	X	O	O	O
HDMI/DVI 60Hz	X	O	X	X	O	O
Moduł	O	O	O	O	O	O

Panel boczny

1

Iub

AM/RSB +AVDEO +AVEO +AVIO +AVIO +AVIO 2

Kolor i kształt produktu mogą się różnić w zależności od modelu.

① ZŁĄCZA S-VIDEO lub VIDEO/AUDIO L/R

Złącza wejść wideo (S-Video lub Video) i audio do podłączania urządzeń zewnętrznych, np. kamery wideo lub magnetowidu.

② Gniazdo słuchawek

Do telewizora można podłączyć słuchawki, aby podczas oglądania telewizji nie przeszkadzać innym osobom znajdującym się w pokoju.

Długotrwałe korzystanie ze słuchawek przy ustawionym wysokim poziomie głośności może być szkodliwe dla słuchu.

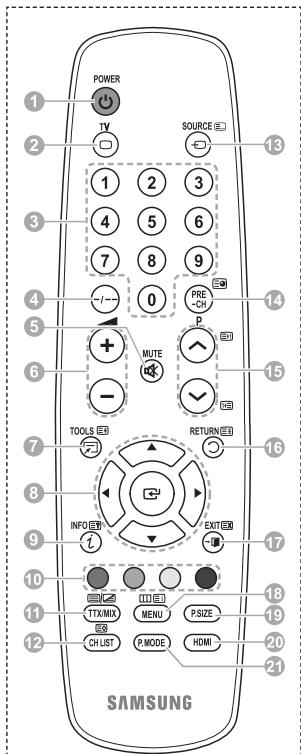

1 Przycisk POWER (włącza i wyłącza telewizor)
② Służy do bezpośredniego wybierania trybu telewizora

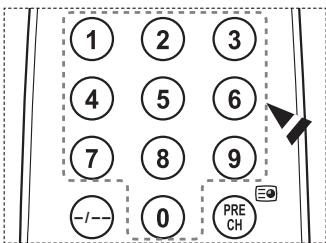

3 Przyciski numeryczne umożliwiające bezpośrednie wybieranie kanałów
4 Wybór kanałów o numerach jedno-/dwucyfrowych
⑤ Chwilowe wyłączenie dźwięku
⑥ + Zwiększanie głośności - Zmniejszanie głośności
⑦ Do szybkiego wybierania często używanych funkcji.
8 Sterowanie kursorem w menu
⑨ Wyświetlanie informacji o aktualnie oglądanym programie
12 Przycisk kontroli kanałów (patrz strona 15)
13 Wybieranie źródła sygnału wejściowego
14 Poprzedni kanał
15 ⬤ Następny kanał ⬤ Poprzedni kanał
16 Powrót do poprzedniego menu
17 Zamknięcie menu ekranowego
18 Wyświetlanie głównego menu ekranowego
19 Wybór formatu obrazu
20 Bezpośrednie wybieranie trybu HDMI
21 Wybór trybu wyświetlania obrazu (patrz strona 18)

Funkcje telegazety

(Patrz str. 30)

2 Zamknięcie ekranu telegazety (w zależności od modelu)
⑦ Wybór rozmiaru wyświetlanego tekstu telegazety
⑨ Wyświetlanie ukrytego tekstu
10 Wybieranie tematu Fastext
11 Wyświetlanie telegazety/wyświetlanie jednocześnie telegazety i normalnego obrazu
⑫ Zapisywanie stron telegazety
13 Wybór trybu telegazety (LIST/FLOF)
14 Podstrona telegazety
15 P ⬤: Następna strona telegazety P ⬤: Poprzednia strona telegazety
16 Zatrzymanie telegazety
17 Wyjście z trybu telegazety
18 Spis treści telegazety

POWER TV SOURCE 1 2 3 4 5 6 7 8 9 -/- 0 PRE P MUTE - TOOLS RETURN INFO EXIT EXIT 10 TTX/MIX MENU PSIZE CH LIST P.MODE HDMI SAMSUNG

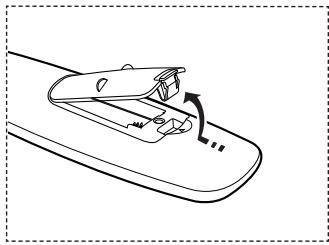

Wkładanie baterii do pilota

1 Unieś do góry pokrywę z tyłu pilota w sposób przedstawiony na rysunku.
2 Włóż dwie baterie o rozmiarze AAA (R03).

Dopasuj bieguny „+” i „-” baterii do znaków wewnątrz komory.
Nie instalować jednocześnie baterii różnych typów, np. alkalicznych i manganowych.

3 Zamknij pokrywę w sposób przedstawiony na rysunku.

Jeśli pilot nie będzie używany przez dłuższy czas, wyjmij baterie i umieść je w suchym i chłodnym miejscu. Zasięg pilota wynosi około 7 m. (W typowych warunkach korzystania z telewizora baterie powinny starczyć na około jeden rok).

Jeśli pilot nie działa! Sprawdź:

1. Czy włączone jest zasilanie telewizora?
2. Czy bieguny plus i minus baterii nie zostały zamienione?
3. Czy baterie nie są wyczerpane?
4. Czy kabel zasilający jest podłączony i jest prąd w sieci elektrycznej?
5. Czy w pobliżu nie ma żadnych specjalnych lamp jarzeniowych lub neonów?

Włączanie i wyłączanie telewizora

Kabel zasilający podłącza się z tyłu telewizora.

1 Podłącz kabel zasilający do właściwego gniazda.
Wymagane napięcie sieci elektrycznej podano na tylnej ściance telewizora, a wymagana częstotliwość to 50 lub 60 Hz.
2 Naciśnij przycisk ⏻ (włącznik/wyłącznik zasilania) z przodu telewizora lub przycisk POWER na pilocie, aby włączyć telewizor. Automatycznie zostanie wybrany kanał oglądany przed wyłączeniem telewizora. Obraz nie pojawi się, jeśli żaden kanał nie został jeszcze zaprogramowany. Patrz „Automatyczne programowanie kanałów” na stronie 13 lub „Ręczne programowanie kanałów” na stronie 14.
Po włączeniu telewizora po raz pierwszy następuje automatyczne ustawienie podstawowych parametrów użytkowych. Patrz „Funkcja Plug & Play” na stronie 10.
3 Aby wyłączyć telewizor, naciśnij przycisk ⏻ (włącznik/wyłącznik zasilania) z przodu telewizora lub naciśnij przycisk POWER na pilocie zdalnego sterowania.
4 Aby włączyć telewizor, naciśnij przycisk ⏻ (włącznik/wyłącznik zasilania) z przodu telewizora lub naciśnij przycisk POWER na pilocie zdalnego sterowania.

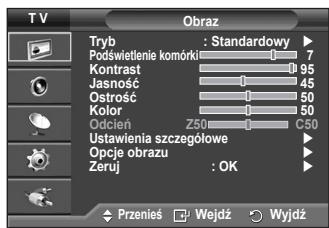

Korzystanie z menu

1 Naciśnij przycisk MENU.

Na ekranie zostanie wyświetlone menu główne. Po jego lewej stronie znajduje się pięć ikon: Obraz, Dźwięk, Kanał, Ustawienia i Wejście.

2 Naciśnij przycisk ▲ lub ▼, aby wybrać jedną z ikon. Naciśnij przycisk ENTER, aby przejść do podmenu odpowiedniej ikony.
3 Naciśnij przycisk ▲ lub ▼, aby zaznaczyć poszczególne opcje w menu. Naciśnij przycisk ENTER, aby przejść do podmenu danej opcji.
4 Za pomocą przycisków ▲/▼/◄/► zmień wartość wybranych elementów. Naciśnij przycisk RETURN, aby powrócić do poprzedniego menu.
5 Naciśnij przycisk EXIT, aby zamknąć menu.

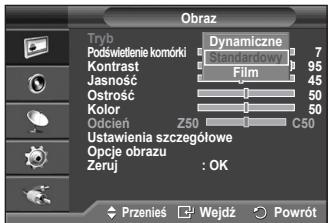

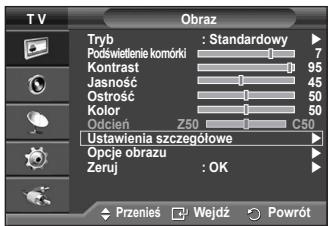

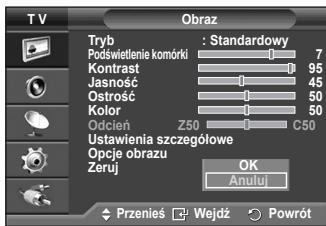

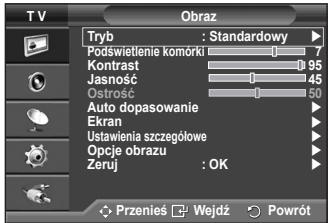

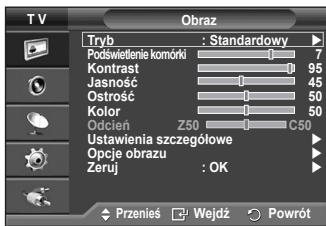

TV Obraz Tryb : Standardowy ▶ Podświetlenia komórki 7 Kontrast 95 Jasność 45 Ostrość 50 Kolor 50 Odcień Z50 C50 Ustawienia szczegółowe ▶ Opcje obrazu ▶ Zeruj : OK ▶ Przeniś Wejdź Wyjdź

Funkcja „Plug & Play”

Po włączeniu telewizora po raz pierwszy następuje automatyczne ustawienie podstawowych parametrów użytkowych.

Poniżej opisano dostępne ustawienia.

Jeśli przypadkowo wybierzesz w ustawieniach telewizora nieprawidłowy kraj, znaki mogą być niepoprawnie wyświetlane na ekranie.

1 Jeśli telewizor działa w trybie gotowości, naciśnij przycisk POWER na pilocie. Na ekranie zostanie wyświetlony komunikat Inicjalizacja funkcji Plug & Play. Naciśnij przycisk ENTER.
2 Po kilku sekundach zostanie automatycznie wyświetlone menu Język.
3 Wybierz odpowiedni język za pomocą przycisków ▲ lub ▼. Naciśnij przycisk ENTER. Zostanie wyświetlony komunikat Wybierz „Tryb dom.” jeśli telewizor ma być używany w domu.
4 Za pomocą przycisków ◀ lub ▶ wybierz opcję Tryb sklepowy(Tryb sklep.) lub Tryb domowy(Tryb dom.), a następnie naciśnij przycisk ENTER. Na ekranie zostanie wyświetlony komunikat z żądaniem sprawdzenia stanu podłączenia anteny.

Domyślnym ustawieniem jest Tryb domowy(Tryb dom.).
W przypadku korzystania z urządzenia w domu w celu uzyskania najlepszego efektu zaleca się ustawienie telewizora w tryb Tryb domowy(Tryb dom.).
➢ Tryb sklepowy(Tryb sklep.) jest przez naczony tylko do użytku w sklepie.
W razie przypadkowego włączenia trybu Sklep można powrócić do trybu Tryb domowy(Tryb dom.), naciskając przycisk głośności i przytrzymując przez 5 sekund naciśnięty przycisk MENU na panelu bocznym telewizora.

5 Upewnij się, że do telewizora jest podłączona antena. Naciśnij przycisk ENTER. Zostanie wyświetlone menu Kraj.

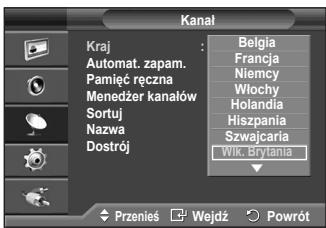

6 Wybierz kraj, w którym mieszkasz, naciskając przycisk ▲ lub ▼. Naciśnij przycisk ENTER. Zostanie wyświetlone menu wyboru kanałów.

Plug & Play Inicjalizacja funkcji Plug&Play OK □ Wejdź

Plug & Play Język Polski Русский Български Türkçe Przeniś Wejdź

Plug & Play Wybierz „Tryb dom.” jeśli telewizor ma być używany w domu Tryb sklep. Tryb dom. Przenieś Wejdź

Plug & Play Sprawdź antenę. OK ■ Wejdź ■ Pomiń

Plug & Play Kraj Wik. Brytania Austria Europa Wschodnia Przenieś Wejdź Pomín

Plug & Play P 1 C -- 40 MHz 0 % Uruchom Wejdź Pomín

7 Aby rozpocząć programowanie kanałów, naciśnij przycisk ENTER.

Wyszukiwanie zakończy się automatycznie. Telewizor rozpocznie zapamiętywanie wszystkich dostępnych kanałów. Naciśnij przycisk ENTER, aby ustawić zegar.

8 Naciskaj przyciski ◀/►/ENTER, aby ustawić opcje Miesiąc, Day, Rok, Godzina lub Minuta. Ustaw wartości za pomocą przycisku ▲ lub ▼.

Miesiąc, datę, rok, godzinę i minuty można wprowadzić bezpośrednio za pomocą przycisków numerycznych na pilocie.

9 Naciśnij przycisk ENTER, aby potwierdzić ustawienie. Zostanie wyświetlony komunikat Miłego oglądania. Po zakończeniu naciśnij przycisk ENTER.

Komunikat zniknie po kilku sekundach, nawet gdy nie zostanie naciśnięty przycisk ENTER.

Funkcja Plug & Play jest dostępna tylko w trybie TV.

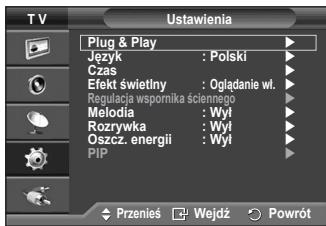

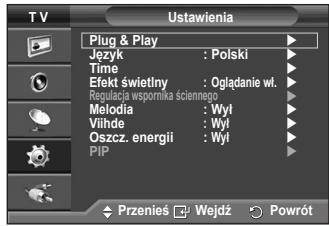

Ponowne uaktywnianie funkcji...

1 Naciśnij przycisk MENU, aby wyświetlić menu.
2 Za pomocą przycisków ▲ lub ▼ wybierz opcję Ustawienia, a następnie naciśnij przycisk ENTER.
3 Naciśnij ponownie przycisk ENTER, aby wybrać opcję Plug & Play.

Zostanie wyświetlony komunikat Inicjalizacja funkcji Plug&Play.

Plug & Play Ust. zegara Mies Data Rok godz Minuta 01 01 2007 12 : 00 Przenieś Regulacja Wejdź

Milego oglądania! OK

T V Ustawienia Plug & Play Język : Polski Time Efekt świetlny : Oglądanie wt. Regulacja wspormika ściennego Melodia : Wyl Viihde : Wyl Oszcz. energii : Wyl PIP Przenieś Wejdź Powrót

Używanie przycisku TOOLS

Przycisk TOOLS służy do szybkiego i łatwego wybierania często używanych funkcji. Zawartość menu „NARZĘDZIA” (TOOLS) zależy od trybu pracy związanego z urządzeniem zewnętrznym.

1 Naciśnij przycisk TOOLS. Zostanie wyświetlone menu NARZĘDZIA (TOOLS).
2 Za pomocą przycisków ▲ lub ▼ wybierz menu, a następnie naciśnij przycisk ENTER.
3 Naciśnij przyciski ▲/▼/◄/►/ENTER, aby wyświetlić, zmienić lub użyć wybrane pozycje. Szczegółowy opis każdej funkcji znajduje się w na odpowiedniej stronie.

Narzędzia Tryb obrazu Standardowy Tryb dźwięku : Użytkownika Automatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii : Wył Dual I-II : Mono Przenieś Regulacja Wyjdź

• Tryb obrazu (Picture Mode), patrz str. 18
- Tryb dźwięku (Sound Mode), patrz str. 23
• Automatycz. wył. (Sleep Timer), patrz str. 25
• SRS TS XT, patrz str. 23
- Oszcz. energii (Energy Saving), patrz str. 27
- Dual I-II, patrz str. 24
- PIP, patrz str. 26
• Auto dopasowanie, patrz str. 29

Wyświetlanie obrazu ze źródła zewnętrznego

Istnieje możliwość przełączenia pomiędzy wyświetlaniem obrazu z dołączonego sprzętu, np. magnetowidu, odtwarzacza DVD, dekodera telewizji cyfrowej, a obrazem telewizyjnym (pochodzącym z anteny lub telewizji kablowej).

1 Naciśnij przycisk MENU, aby wyświetlić menu.
2 Za pomocą przycisków ▲ lub ▼ wybierz opcję Wejście, a następnie naciśnij przycisk ENTER.
3 Naciśnij ponownie przycisk ENTER, aby wybrać opcję Wybierz źródło.
4 Za pomocą przycisków ▲ lub ▼ wybierz źródło sygnału, a następnie naciśnij przycisk ENTER.
Dostępne źródła sygnału: TV, Złącze1, Złącze2, AV, S-Video, Moduł, PC, HDMI1, HDMI2.

➢ Można wybrać tylko te urządzenia zewnętrzne, które są podłączone do telewizora.

Opcje te można wybierać także za pomocą przycisku SOURCE na pilocie.

Aby ponownie włączyć program telewizyjny, naciśnij przycisk TV i wybierz numer kanału.

Obraz w trybie HDMI można oglądać po naciśnięciu przycisku HDMI na pilocie.

T V Wejście Wybierz źródło : TV Edytuj nazwę Przeniśs Wejdź Powrót

TV Wybierz źródło TV Złącze1 : ---- Złącze2 : ---- AV : ---- S-Video : ---- Modul : ---- PC : ---- HDMI1 : ---- HDMI2 : ---- Przeniś Wejdź Powrót

Edytowanie nazw urządzeń

Nazwę zewnętrznego źródła sygnału można zmienić na inną.

1 Naciśnij przycisk MENU, aby wyświetlić menu.
2 Za pomocą przycisków ▲ lub ▼ wybierz opcję Wejście, a następnie naciśnij przycisk ENTER.
3 Za pomocą przycisków ▲ lub ▼ wybierz opcję Edytuj nazwę, a następnie naciśnij przycisk ENTER.
4 Za pomocą przycisków ▲ lub ▼ wybierz źródło zewnętrzne, które chcesz edytować, a następnie naciśnij przycisk ENTER.
5 Wybierz odpowiednie urządzenie, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER.
Dostępne nazwy urządzeń: Magnetowid, DVD, Dekoder kabl., Dekoder sat., Przys. PVR, Odbiornik AV, Gra, Kamera, PC, TV, IPTV, Blu-Ray, HD DVD, DMA.
6 Naciśnij przycisk EXIT, aby zamknąć menu.

TV Wejście Wybierz źródło : TV Edytuj nazwę Przeniśs Wejdź Powrót

T V Edytuj nazwe Złącze1 : **** Złącze2 : Magnetowid AV DVD S-Video: Dekoder kabl. Moduł : Dekoder sat. PC : Przys. PVR HDMI1 : Odbiornik AV HDMI2 : Gra Przyńs Wejdź Powrót

Automatyczne programowanie kanałów

Telewizor sam wyszukuje częstotliwości, na których nadawane są programy na danym obszarze (zależne od kraju).

Numery przypisywane programom automatycznie mogą jednak nie odpowiadać numerom faktycznym lub wybranym przez użytkownika. Dlatego istnieje możliwość ręcznego przydzielenia numerów, a także kasowania kanałów, których użytkownik nie chce oglądać.

1 Naciśnij przycisk MENU, aby wyświetlić menu.
2 Za pomocą przycisków ▲ lub ▼ wybierz opcję Kanał, a następnie naciśnij przycisk ENTER.
3 Ponownie naciśnij przycisk ENTER, Na ekranie zostanie wyświetlona lista dostępnych krajów.
4 Wybierz kraj, w którym mieszkasz, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER.
5 Za pomocą przycisków ▲ lub ▼ zaznacz opcję Automat. zapam. a następnie naciśnij przycisk ENTER.
6 Naciśnij ponownie przycisk ENTER, aby rozpocząć wyszukiwanie.
Wyszukiwanie zostanie zakończone automatycznie. Aby przerwać wyszukiwanie przed jego zakończeniem, należy nacisnąć przycisk MENU lub ENTER.

Kanał Kraj Automat. zapam. Pamięć ręczna Menedżer kanałów Sortuj Nazwa Dostrój Belgia Francja Niemcy Włochy Holandia Hiszpania Szwajcaria Wik. Brytania Przeniśs Wejdź Powrót

TV Kanał Kraj : Europa Wschodnia Automat. zapam. Pamięć ręczna Menedżer kanałów Sortu Nazwa Dostrój Przeniś Wejdź Powrót

Automat. zapam. P 1 C -- 40 MHz 40 MHz 0 % Uruchom Wejdź Powrót

Ręczne programowanie kanałów

W telewizorze można zaprogramować maksymalnie 100 kanałów, włącznie z odbieranymi przez sieć telewizji kablowej. Podczas ręcznego programowania kanałów użytkownik może od razu:

◆ Zdecydować, czy zaprogramować poszczególne wyszukane kanały.
◆ Wskazać numer programu, pod którym ma się znaleźć dany kanał.

1 Naciśnij przycisk MENU, aby wyświetlić menu.
2 Za pomocą przycisków ▲ lub ▼ wybierz opcję Kanał, a następnie naciśnij przycisk ENTER.
3 Za pomocą przycisków ▲ lub ▼ wybierz opcję Pamięć ręczna, a następnie naciśnij przycisk ENTER.
4 Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER.
5 Po zakończeniu regulacji ustawień naciśnij przycisk ENTER.
6 Naciśnij przycisk EXIT, aby zamknąć menu.

◆ Program (Numer programu, który ma zostać przypisany kanałowi)

• Naciskaj przycisk ▲ lub ▼ aż do momentu wyświetlenia właściwego numeru.
  Numer kanału można także wprowadzić, korzystając z przycisków numerycznych (0\~9).

◆ System obrazu: Auto/PAL/SECAM/NTSC4.43

- Za pomocą przycisków ▲ lub ▼ wybierz odpowiedni standard systemu obrazu.

◆ System fonii: BG/DK/I/L

- Za pomocą przycisków ▲ lub ▼ wybierz odpowiedni standard systemu fonii.

◆ Kanał (Jeśli znasz numer kanału, który ma zostać zapisany)

• Za pomocą przycisków ▲ lub ▼ wybierz opcję C (kanał TV odbierany poprzez antenę) lub S (kanał TV kablowej).
• Naciśnij przycisk ▶, a następnie za pomocą przycisków ▲ lub ▼ wybierz odpowiedni numer.

Numer kanału można także wprowadzić, korzystając z przycisków numerycznych (0\~9).
Jeśli występują zakłócenia lub nie słychać dźwięku, wybierz inny system dźwięku.

◆ Szukaj (W przypadku braku znajomości numerów kanałów)

• Naciśnij przycisk ▲ lub ▼, aby rozpocząć wyszukiwanie.
• Tuner przeszukuje skalę częstotliwości, dopóki na ekranie nie pojawi się pierwszy kanał lub kanał, którego numer został podany przez użytkownika.

◆ Zapisz (W przypadku programowania numeru kanału oraz programu)

- Wybierz opcję OK, naciskając przycisk ENTER.

Tryb kanałów

◆ P (tryb programowy): Po zakończeniu strojenia stacjom nadającym na danym obszarze przypisane zostaną numery od P00 do P99. Następnie można wybrać kanał, wprowadzając jego numer w tym trybie.
◆ C (tryb kanałów antenowych): W tym trybie kanał wybiera się przez wprowadzenie wartości, na której dana stacja nadaje program.
◆ S (tryb kanałów kablowych): W tym trybie kanał wybiera się przez wprowadzenie numeru przypisanego do kanału w sieci telewizji kablowej.

TV Kanał Kraj : Europa Wschodnia Automat. zapam. Pamięć reczna Menedżer kanałów Sortuj Nazwa Dostrój Przeniś Wejdź Powrót

T V Pamięć ręczna Program : P 1 System obrazu : Auto System fonii : BG Kanal : C -- Szukaj : 40 MHz Zapisz : ?

Za pomocą menedżera kanałów można wygodnie blokować lub dodawać kanały.

1 Naciśnij przycisk MENU, aby wyświetlić menu.
2 Za pomocą przycisków ▲ lub ▼ wybierz opcję Kanał, a następnie naciśnij przycisk ENTER.
3 Za pomocą przycisków ▲ lub ▼ wybierz opcję Menedżer kanałów, a następnie naciśnij przycisk ENTER.

♦ Dodawanie kanałów

Za pomocą Listy kanałów można dodawać kanały.

4 Wybierz opcję Lista kanałów, naciskając przycisk ENTER.
5 Przejdź do pola (⊕) za pomocą przycisków ▲/▼/◄/► i wybierz kanał, który ma zostać dodany, a następnie naciśnij przycisk ENTER, aby dodać kanał.

➢ Po ponownym naciśnięciu przycisku ENTER symbol (√) obok kanału znika, co oznacza, że kanał nie został dodany.

◆ Blokowanie kanałów

Funkcja umożliwia zablokowanie dostępu do programów nieodpowiednich dla określonych grup odbiorców, np. dzieci, przez wygaszenie obrazu i wyciszenie dźwięku.

6 Za pomocą przycisków ▲ lub ▼ wybierz opcję Blokada rodzicielska, a następnie naciśnij przycisk ENTER.
7 Wybierz opcję Wł za pomocą przycisków ▲ lub ▼, a następnie naciśnij przycisk ENTER.
8 Za pomocą przycisków ▲ lub ▼ wybierz opcję Lista kanałów, a następnie naciśnij przycisk ENTER.
9 Przejdź do pola (☑) za pomocą przycisków ▲/▼/◄/► i wybierz kanał, który ma zostać zablokowany, a następnie naciśnij przycisk ENTER.

➢ Po ponownym naciśnięciu przycisku ENTER symbol (√) obok kanału znika, co oznacza, że kanał został odblokowany.
➢ Po włączeniu opcji Blokada rodzicielska na ekranie zostanie wyświetlone niebieskie tło.

10 Naciśnij przycisk EXIT, aby zamknąć menu.

Opcje te można wybierać także za pomocą przycisku CH LIST na pilocie.

T V Kanał Kraj : Europa Wschodnia Automat. zapam. Pamięć ręczna Menedżer kanałów Sortuj Nazwa Dostrój Przeniś Wejdź Powrót

Menedżer kanałów Lista kanałów Blokada rodzicielska : Wył Przeniś Wejdź Powrót

Lista kanalów P 1 C 6 1 / 10 Prog. 0 C 1 1 C 6 2 C 5 3 C 8 4 C 11 5 C 22 6 C 26 7 C 36 8 C 52 9 C 24 Dodaj Zabloj Przenieś Wejdź Strona Powrót

Sortowanie zaprogramowanych kanałów

Operacja ta umożliwia zmianę numerów przypisanych do programów zapisanych w pamięci. Na ogół jest to konieczne po użyciu funkcji automatycznego programowania kanałów.

1 Naciśnij przycisk MENU, aby wyświetlić menu.
2 Za pomocą przycisków ▲ lub ▼ wybierz opcję Kanał, a następnie naciśnij przycisk ENTER.
3 Za pomocą przycisków ▲ lub ▼ wybierz opcję Sortuj, a następnie naciśnij przycisk ENTER.
4 Za pomocą przycisków ▲ lub ▼ wybierz kanał, który chcesz przenieść, a następnie naciśnij przycisk ENTER.
5 Wybierz numer programu, do którego ma zostać przeniesiony dany kanał, naciskając przycisk ▲ lub ▼. Naciśnij przycisk ENTER. Kanał zostanie przeniesiony na nową pozycję, a pozostałe kanały odpowiednio przesunięte.
6 Powtarzaj czynności od 4 do 5 do momentu nadania żądanych numerów wszystkim kanałom.
7 Naciśnij przycisk EXIT, aby zamknąć menu.

TV Kanał Kraj : Europa Wschodnia Automat. zapam. Pamięć ręczna Menedźer kanałów Sortuj Nazwa Dostrój Przeniś Wejdź Powrót

Sortuj Prog. Kanal Nazwa 0 C-- 1 C04 2 C05 3 C08 4 C09 5 C11 6 C13 7 C15 8 C17 9 C18 Przeniś Wejdź Powrót

Nadawanie nazw kanałom

Jeżeli wraz z sygnałem nadawca emituje informacje o kanale, nazwa kanału zostaje przypisana automatycznie. Nazwę tę można później zmienić na dowolną inną.

1 Naciśnij przycisk MENU, aby wyświetlić menu.
2 Za pomocą przycisków ▲ lub ▼ wybierz opcję Kanał, a następnie naciśnij przycisk ENTER.
3 Za pomocą przycisków ▲ lub ▼ wybierz opcję Nazwa, a następnie naciśnij przycisk ENTER.
4 Za pomocą przycisków ▲ lub ▼ wybierz kanał, któremu chcesz nadać nową nazwę, a następnie naciśnij przycisk ENTER.
5 Za pomocą przycisków ▲ lub ▼ wybierz literę, cyfre lub symbol (w następującej kolejności: A\~Z, 0\~9, +, -, *, /, spacja). Przejdź do poprzedniej lub następnej litery, naciskając przycisk ◀ lub ▶, a następnie naciśnij przycisk ENTER.
6 Powtórz czynności opisane w punktach od 4 do 5, aby zmienić nazwy innych kanałów.
7 Naciśnij przycisk EXIT, aby zamknąć menu.

TV Kanał Kraj : Europa Wschodnia Automat. zapam. Pamięć ręczna Menedżer kanałów Sortuj Nazwa Dostrój Przeniś Wejdź Powrót

TV Nazwa Prog. Kanał Nazwa 0 C-- 1 C04 2 C05 3 C08 4 C09 5 C11 6 C13 7 C15 8 C17 9 C18 Prznięś Wejdź Powrót

Strojenie precyzyjne

Jeśli obraz jest poprawny, nie ma potrzeby dostrajania kanału, ponieważ odbywa się to automatycznie podczas wyszukiwania i zapamiętywania kanałów.

Ręczne strojenie może być potrzebne, jeśli sygnał jest słaby lub ulega zakłóceniom.

1 Naciśnij przycisk MENU, aby wyświetlić menu.
2 Za pomocą przycisków ▲ lub ▼ wybierz opcję Kanał, a następnie naciśnij przycisk ENTER.
3 Za pomocą przycisków ▲ lub ▼ wybierz opcję Dostrój, a następnie naciśnij przycisk ENTER.
4 Aby uzyskać ostry i wyraźny obraz oraz dobrej jakości dźwięk, naciskaj przycisk ◀ lub ▶ do momentu uzyskania optymalnego ustawienia. Naciśnij przycisk ENTER.

➢ Po zapisaniu ustawień dostrajania obok kanału wyświetlanego w menu ekranowym pojawi się symbol „*”, a kolor kanału zmieni się z białego na czerwony.
Aby przywrócić ustawienie dostrojenia do wartości 0, użyj przycisków ▲ lub ▼, aby wybrać opcję Zeruj. Naciśnij przycisk ENTER.

5 Naciśnij przycisk EXIT, aby zamknąć menu.

TV Kanał Kraj : Europa Wschodnia Automat. zapam. Pamięć ręczna Menedżer kanałów Sortu Nazwa Dostrój

Dostrój P 1 3 Zeruj Regulacja Zapisz Powrót

P 1* Mono Obraz : Standardowy Dźwięk : Użytkownika SRS TS XT : Wył -- : --

Zmiana trybu wyświetlania obrazu

Tryb wyświetlania obrazu można dostosować do indywidualnych upodobań.

1 Naciśnij przycisk MENU, aby wyświetlić menu.
2 Naciśnij przycisk ENTER, aby wybrać opcję Obraz.
3 Naciśnij ponownie przycisk ENTER, aby wybrać opcję Tryb.
4 Wybierz odpowiedni tryb, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER.
Dostępne tryby: Dynamiczne, Standardowy, Film
Dostępne opcje są zależne od źródła sygnału wejściowego.

5 Naciśnij przycisk EXIT, aby zamknąć menu.

Opcje te można wybierać także za pomocą przycisku P.MODE na pilocie.

Tryb Dynamiczne zapewnia optymalną jakość obrazu telewizora w dzień lub w jasno oświetłonym pomieszczeniu.

◆ Tryb Standardowy jest ogólnym trybem służącym do oglądania telewizji.

◆ Tryb Film jest odpowiedni do oglądania filmów.

TV Tryb : Standardowy Podświetlenie komórki 7 Kontrast 95 Jasność 45 Ostrość 50 Kolor 50 Odcień Z50 C50 Ustawienia szczegółowe Opcje obrazu Zeruj : OK Przenies Wejdź Powrót

Obraz Tryb Podświetlenie komórki Kontrast Jasność Ostrość Kolor Odcień Ustawienia szczegółowe Opcje obrazu Zeruj Dynamiczne Standardowy 7 95 45 50 50 Z50 C50 Przeniś Wejdź Powrót

Łatwa konfiguracja

1 Naciśnij przycisk TOOLS na pilocie.
2 Za pomocą przycisków ▲ lub ▼ wybierz opcję Tryb obrazu.
3 Naciśnij przyciski ◀ lub ▶, aby wybrać odpowiednią opcję.

Narzędzia Tryb obrazu Standardowy Tryb dźwięku : Użytkownika Automatycz. wyl. : Wyl SRS TS XT : Wyl Oszcz. energii : Wyl Dual I-II : Mono Przenieś Regulacja Wyjdź

Regulacja ustawień obrazu

Telewizor dysponuje różnymi ustawieniami opcji pozwalającymi na regulację jakości obrazu.

1 Naciśnij przycisk MENU, aby wyświetlić menu.
2 Naciśnij przycisk ENTER, aby wybrać opcję Obraz.
3 Naciśnij ponownie przycisk ENTER, aby wybrać opcję Tryb.
4 Wybierz odpowiedni tryb, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER.
Dostępne tryby: Dynamiczne, Standardowy, Film
5 Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER.
6 Po zakończeniu regulacji ustawień naciśnij przycisk ENTER.
7 Naciśnij przycisk EXIT, aby zamknąć menu.

T V Obraz Tryb : Standardowy Podświetlenie komórki 7 Kontrast 95 Jasność 45 Ostrość 50 Kolor 50 Odcień Z50 C50 Ustawienia szczegółowe Opcje obrazu Zeruj : OK Przenieś Wejdź Powrót

◆ Kontrast – Jasność – Ostrość – Kolor – Odcień
W trybie telewizora pracującego w systemie PAL nie można korzystać z funkcji zabarwienia. W trybie PC można zmieniać tylko ustawienia Podświetlenie komórki, Kontrast i Jasność.
Za pomocą przycisków ◀ lub ▶ wybierz optymalne ustawienie.

Konfigurowanie szczegółowych ustawień obrazu

Możesz skonfigurować szczegółowe ustawienia obrazu.

1 Naciśnij przycisk MENU, aby wyświetlić menu.
2 Naciśnij przycisk ENTER, aby wybrać opcję Obraz.
3 Za pomocą przycisków ▲ lub ▼ wybierz opcję Ustawienia szczegółowe, a następnie naciśnij przycisk ENTER.

4 Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER.

Dostępne opcje: Regulacja czerni, Kontrast dynamiczny, Gamma, Przestrzeń kolorów, Balans bieli, Odcień skóry, Uwydatn. krawędzi.

5 Po zakończeniu regulacji ustawień naciśnij przycisk ENTER.

6 Naciśnij przycisk EXIT, aby zamknąć menu.

➢ Opcja Ustawienia szczegółowe jest dostępna w trybie Standardowy oraz Film.

W trybie PC w menu Ustawienia szczegółowe można zmieniać jedynie opcje Kontrast dynamiczny, Gamma i Balans bieli.

◆ Regulacja czerni: Wył/Niski/Średni/Maks. Użytkownik może wybrać poziomu czerni bezpośrednio na ekranie w celu dopasowania głębi obrazu.

Kontrast dynamiczny: Wył/Niski/Średni/Maks. Umożliwia wybranie optymalnego kontrastu obrazu.

♦ Gamma: -3 \~ +3 Umożliwia regulację średniego poziomu jasności obrazu. Za pomocą przycisków ◀ lub ▶ wybierz optymalne ustawienie.

Przestrzeń kolorów: Auto / Oryginalne / Użytkownika Przestrzeń kolorów to wzorzec składający się z kolorów czerwonego, zielonego i niebieskiego. Wybierz przestrzeń kolorów, która wydaje Ci się najbardziej naturalna.

• Auto: Automatyczne dostosowanie przestrzeni kolorów do najbardziej naturalnych odcieni na podstawie źródeł programu.
• Oryginalne: Oryginalna przestrzeń kolorów zapewnia głębokie i żywe odcienie.
• Custom: Umożliwia dostosowanie skali kolorów do własnych preferencji. (patrz „Dostosowywanie przestrzeni kolorów”)

Dostosowywanie przestrzeni kolorów Kolor: Czerwony / Zielony / Niebieski /Żółty / Cyjan / Purpurowy

Umożliwia dostosowanie skali kolorów do własnych preferencji.

Kolory można zmieniać, jeśli w menu Przestrzeń kolorów wybrano pozycję Użytkownika.

Naciśnij przyciski ▲ lub ▼, aby wybrać opcję do regulacji: Czerwony / Zielony / Niebieski / Żółty / Cyjan / Purpurowy.

Naciśnij przycisk ENTER.

– Czerwony / Zielony / Niebieski: W menu Kolor można zmienić wartości skali RGB dla wybranego koloru.

Naciśnij przyciski ▲ lub ▼, aby wybrać opcję do regulacji: Czerwony / Zielony / Niebieski.

Naciśnij przyciski ◀ lub ▶ button to decrease or increase the value of a particular item. Naciśnij przycisk ENTER.

- Zeruj: Przywraca domyślne wartości ustawień przestrzeni kolorów.

◆ Balans bieli: Przes.czer./Przes.ziel./Przes.nieb./Wzm. czer./Wzm. ziel./Wzm. nieb./Zeruj
Umożliwia regulację temperatury barwowej w celu uzyskania bardziej naturalnych kolorów.
Przes.czer./Przes.ziel./Przes.nieb./Wzm. czer./Wzm. ziel./Wzm. nieb.: Zmiana wartości regulacji powoduje odświeżenie dostosowywanego ekranu.
Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER. Za pomocą przycisków ◀ lub ▶ wybierz optymalne ustawienie.
Zeruj: Uprzédnio wybrane ustawienia balańsu bieli zostają zastąpione domyślnymi ustawieniami fabrycznymi.

Kolory własne: Różowy/Zielony/Niebieski/Biały/Zeruj Ustawienia można dostosować do własnych upodobań.

Różowy/Zielony/Niebieski/Biały: Zmiana wartości regulacji powoduje odświeżenie dostosowywanego ekranu. Wybierz odpowiednią opcję, nasciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER. Za pomocą przycisków ◀ lub ▶ wybierz optymalne ustawienie.

Zeruj: Úprzędnie ustawienia kolorów zostaną zastąpione domyślnymi ustawieniami fabrycznymi.

◆ Odcień skóry: -15–+15

Można podkreślić różowawy odcień skóry na wyświetlanym obrazie.

Za pomocą przycisków ◀ lub ▶ wybierz optymalne ustawienie.

Zmiana wartości regulacji powoduje odświeżenie dostosowywanego ekranu.

◆ Uwydatn. krawędzi: Wył/Wł

Umożliwia uwydatnienie krawędzi obiektów.

T V Obraz Tryb : Standardowy Podswielenie komóńki 7 Kontrast 95 Jasność 45 Ostrość 50 Kolor 50 Odcień Z50 C50 Ustawienia szczegółowe Opcje obrazu : OK Zeruj Przeniś Wejdź Powrót

TV Ustawienia szczegółowe Regulacja czerni : Wył Kontrast dynamiczny : Sredni Gamma : 0 Przestrzeń kolorów : Oryginalne Balans biel Odcień skóry Uwydatn. krawędzi : WI Prziesń Wejdź Powrót

Można określić szczegółowe ustawienia obrazu.

1 Naciśnij przycisk MENU, aby wyświetlić menu.
2 Naciśnij przycisk ENTER, aby wybrać opcję Obraz.
3 Za pomocą przycisków ▲ lub ▼ wybierz element Opcje obrazu, a następnie naciśnij przycisk ENTER.
4 Wybierz odpowiednią opcję, naciskając przyciski ▲ lub ▼, a następnie naciśnij przycisk ENTER.
5 Po zakończeniu wyboru ustawień naciśnij przycisk ENTER.
6 Naciśnij przycisk EXIT, aby wyjść z menu.
W trybie PC spośród elementów menu Opcje obrazu można zmieniać wyłącznie ustawienia Ton kolorów, Rozmiar oraz Ochrona przed wypalaniem.

◆ Ton kolorów : Zimny2 / Zimny1 / Normalny / Ciep.1 / Ciep.2
Jeśli tryb obrazu zostanie ustawiony na Dynamiczne lub Standardowy, nie można wybrać ustawień Ciep.1 i Ciep.2.

♦ Rozmiar : Auto szeroko. / 16:9 / Szer. powiększ / Powiększenie / Bez overscanu

Rozmiar obrazu można dostosować do własnych wymagań.

• Auto szeroko. : Rozszerzanie i zwężanie obrazu z proporcji 4:3 do 16:9.
• 16:9: Wyświetlanie obrazu w formacie 16:9.
  – Szer. powiększ : Powiększenie obrazu do formatu większego niż 4:3. Obraz wyświetlany na ekranie można przesuwać do góry/do dołu, używając przycisków ▲ lub ▼ po wybraniu ◎ za pomocą przycisku ▶ lub ENTER.
• Powiększenie : Rozciągnięcie w pionie obrazu wyświetlanego na ekranie.
• 4:3: Wyświetlanie obrazu w standardowym formacie 4:3.
• Bez overscanu : Ta funkcja sprawia, że wyświetlany jest pełny obraz (fragmenty nie są ucinane), jeśli sygnał wejściowy pochodzi ze źródeł HDMI (720p/1080i), Component (1080i).
  Po wybraniu opcji Bez overscanu w trybach HDMI (1080i) lub Component (1080i):

TV Obraz Tryb : Standardowy Podświetlenie komórki 7 Kontrast 95 Jasność 45 Ostrość 50 Kolor 50 Odcień Z50 C50 Ustawienia szczegółowe Opcje obrazu Zeruj : OK Przeniéś Wejdź Powrót

T V Opcje obrazu Ton kolorów : Normalny ▶ Rozmiar : Auto szeroko ▶ Tryb ekranu : 16:9 ▶ Cyf. red. szumu : Auto ▶ DNle : Wi ▶ Czeń HDMI : Normalny ▶ Tylko tryb nieb. : Wyl ▶ Ochrona przed wypalaniem ▶ Przenieś Wejdź Powrót

TV Rozmiar Auto szeroko. 16:9 Szer. powiększ Powiększenie 4:3 Bez overscanu Przenieś Wejdź Powrót

TTX/MIX MENU P.SIZE CH LIST P.MODE HDMI

Naciśnij przyciski ◀ lub ▶, aby wybrać ikone ◄, a następnie naciśnij przycisk ENTER.

Naciśnij przyciski ▲, ▼, ◀ lub ▶, aby przesunąć obraz do góry, do dołu, w lewo lub w prawo.

Zeruj : Za pomocą przycisków ◀ lub ▶ wybierz opcję Zeruj, a następnie naciśnij przycisk ENTER.

Ustawienie można potem ponownie włączyć.

Zależnie od używanych urządzeń AV, przy ustawieniu źródła sygnału HDMI i rozmiaru Bez overscanu obraz może zostać przycięty lub na ekranie zostanie wyświetlony określony kolor.
W przypadku połączeń HDMI (1080p) przy częstotliwości 24, 25, 30, 50 i 60 Hz, a także połączeń Component (1080p) przy częstotliwości 50 i 60 Hz obsługiwane jest tylko źródło sygnału wejściowego.

Aby zmienić rozmiar obrazu, wystarczy nacisnąć przycisk P.SIZE na pilocie.

W zależności od źródła sygnału opcje rozmiaru obrazu mogą się różnić.

W zależności od wybranego trybu dostępne są różne elementy.

Auto szeroko. to funkcja dostępna tylko w trybachTV, Złącze1, Złącze2, AV oraz S-Video.

Ustawienia można dostosować i zapisać dla każdego z urządzeń zewnętrznych podłączonych do gniazd wejściowych telewizora.

W trybie PC dostosować można wyłącznie ustawienia „16:9” i „4:3”.

Zmiana położenia i rozmiaru obrazu za pomocą funkcji Powiększenie

◆ Opcja Powiększenie umożliwia zmianę położenia obrazu i rozciągnięcie go do góry i do dołu za pomocą przycisków ▲ lub ▼.
Obraz można przesunąć do góry lub do dołu, używając przycisków ▲ lub ▼, po wybraniu ikony 📄 za pomocą przycisków ◀ lub ▶.
Można zmienić rozmiar obrazu w pionie, używając przycisków ▲ lub ▼, po wybraniu ikony 📄 za pomocą przycisków ◀ lub ▶.

◆ Tryb ekranu: 16:9 / Szer. powiększ / Powiększenie /4:3

Po wybraniu ustawienia rozmiaru Auto szeroko. w telewizorze o formacie ekranu 16:9 można zmienić rozmiar wyświetlanego obrazu na 4:3 WSS (Wide Screen Service) lub nie wybierać żadnego ustawienia. W każdym z europejskich krajów są przyjęte różne rozmiary obrazów, dlatego użytkownicy mają możliwość dostosowania tej funkcji.

• 16:9: Wyświetlanie obrazu w formacie 16:9.
• Szer. powiększ : Powiększenie obrazu do formatu większego niż 4:3.
• Powiększenie : Rozciągnięcie w pionie obrazu wyświetlanego na ekranie.
• 4:3: Wyświetłanie obrazu w standardowym formacie 4:3.
  Funkcja jest dostępna w trybie Auto szeroko.
  Funkcja nie jest dostępna w trybie Moduł ani HDMI.

◆ Cyf. red. szumu : Wył / Niski / Średni /Maks. / Auto

Funkcja ta, eliminująca zakłócenia atmosferyczne i odbicia, które mogą pojawić się na ekranie, jest przydatna, gdy sygnał docierający do telewizora jest słaby.

Kiedy sygnał jest słaby, należy wybierać kolejno opcje, aż wyświetlany będzie obraz dobrej jakości.

DNle : Wył / Demo / Wł

Telewizor wyposażono w funkcję DNle zapewniającą wysoką jakość wyświetlanego obrazu. Aby oglądać obraz wysokiej jakości, należy włączyć funkcję DNle. Jeśli ustawienie zostanie zmienione na Demo, będzie można porównać obraz zoptymalizowany przez funkcję DNle oraz zwykły. Funkcja ta pozwala oçenić różnicę w jakości obrazu.

DNle™ (Digital Natural Image engine) DNle™

Ta funkcja umożliwia sprawę jakości obrazu poprzez trójwymiarową redukcję szumów, uwydatnienie szczegółów, sprawę kontrastu i podwyższenie poziomu bieli. Nowy algorytm kompensacji obrazu umożliwia uzyskanie jaśniejszego, bardziej klarownego obrazu o większym poziomie szczegółów.

Technologia DNle™ zapewnia poprawę jakości obrazu niezależnie od sygnału.

Funkcja jest niedostępna w trybie PC.
Funkcja DNle jest dostępna tylko w trybie Dynamiczne.

◆ Czerń HDMI : Normalny / Niski

Za pomocą tej funkcji można dostosować jakość obrazu, kiedy podczas wyświetlania sygnału wejściowego HDMI okaże się, że doszło do wypalenia obrazu (wygląd poziomu czerni, niski kontrast, niewystarczające kolory itd.). Funkcja działa dla ograniczonego zakresu skali RGB (16–235).

Funkcja jest aktywna tylko wtedy, gdy do gniazda HDMI (sygnał RGB) podłączone są urządzenia zewnętrzne.

♦ Tylko tryb niebieski : Wył / Wł

Ta funkcja jest przeznaczona dla specjalistów zajmujących się pomiarem parametrów urządzeń audio-video. Eliminuje ona czerwoną i zieloną barwę z sygnału wideo, pozostawiając jedynie kolor niebieski, tworząc w ten sposób efekt filtra, za pomocą którego regulowany jest koloru i odcienie obrazu w urządzeniach wideo, takich jak odtwarzacze DVD, zestawy kina domowego itp.

Za pomocą tej funkcji można ustawić preferowane wartości kolorów i ich odcieni odpowiednio do poziomu sygnału danego urządzenia wideo, używając wzorców paska kolorów Czerwony/Zielony/Niebieski/Błękitny/Purpurowy/Żółty, bez stosowania dodatkowego filtra koloru niebieskiego

Tylko tryb niebieski to funkcja dostępna, kiedy ustawienia trybu obrazu to Film lub Standardowy.

◆ Ochrona przed wypalaniem

Aby zmniejszyć prawdopodobieństwo wypalenia ekranu, telewizor został wyposażony w technologię zapobiegania wypaleniu ekranu. Pozwala ona ustawić ruch obrazu w górę lub w dół (w pionie) oraz w prawo i w lewo (w poziomie). Ustawienie czasu umożliwia zaprogramowanie odstępu czasu w minutach pomiędzy kolejnymi ruchami obrazu.

- Skok pikseli : Funkcja umożliwia minimalne przesunięcie pikseli na panelu plazmowym w poziomie lub pionie w celu zminimalizowania powstawania obrazu szczątkowego.

• Zmień ustawienie opcji Skok pikseli na Wł, naciskając przyciski ▲ lub ▼, a następnie naciśnij przycisk ENTER.
• Wybierz odpowiednią opcję, naciskając przyciski ▲ lub ▼, a następnie naciśnij przycisk ENTER. Dostępne opcje: Poziomo, Pionowo, Czas

T V Opcje obrazu Ton kolorów : Normalny Rozmiar : Auto szeroko. Tryb ekranu : 16:9 Cyf. red. szumu : Szer. powięks DNie : Powiększenie Czeń HDMI : 4:3 Tylko tryb nieb. : wyyi Ochrona przed wypalaniem Przenieś Wejdź Powrót

T V Opcje obrazu Ton kolorów : Normalny ▶ Rozmiar : Auto szeroko.▶ Tryb ekranu : 16:9 ▶ Cyf. red. szumu : Auto DNle : Wi Czerń HDMI : Normal Tylko tryb nieb. : Wyl Ochrona przed wypalaniem ▶ Przenieś Wejdź Powrót

Ochrona przed wypalaniem Skok pikseli Biały Przewijanie Wyszarzenie boków : Ciemny Przenieś Wejdź Powrót

Optymalne warunki do skoku pikseli:

	PC	TV/Złącze/AV/Moduł/HDMI
Poziomo (Horizontal Dot)	1	2
Pionowo (Vertical Line)	1	2
Czas (Time) (minuty)	2	2 min

TV Skok pikseli Skok pikseli : Wł Poziomo : 2 Pionowo : 2 Czas : 2 min Przenieś Wejdź Powrót

Wartość ustawienia Skok pikseli może być różna, zależnie od rozmiaru ekranu (w calach) i trybu.
Funkcja ta jest niedostępna w trybie Bez overscanu.

- Biały : Funkcja wspomaga usuwanie obrazu szczątkowego z ekranu, zmieniając kolor pikseli na biały. Tej funkcji należy użyć w celu usunięcia widocznego na ekranie obrazu szczątkowego, szczególnie po długotrwałym wyświetlaniu nieruchomoego obrazu.

• Przewijanie : Funkcja powoduje usunięcie obrazu szczątkowego przez przesuwanie wszystkich pikseli na panelu plazmowym według specjalnego wzoru. Tej funkcji należy użyć w celu usunięcia widocznego na ekranie obrazu szczątkowego, szczególnie po długotrwałym wyświetlaniu nieruchomoego obrazu.
• Wyszarzenie boków : Podczas oglądania telewizji w formacie 4:3 ekran jest chroniony przed uszkodzeniem dzięki dostosowaniu poziomu bieli przy prawej i lewej krawędzi. Ciemny : Jeśli ustawiony zostanie format ekranu 4:3, krawędzie prawa i lewa są przyciemniane. Jasny : Jeśli ustawiony zostanie format ekranu 4:3, krawędzie prawa i lewa są rozjaśniane.

Aby usunąć obraz szczątkowy z ekranu, należy użyć funkcji Biały lub Przewijanie. Chociaż obydwie funkcje powodują usunięcie obrazu szczątkowego widocznego na ekranie, to funkcja Przewijanie jest bardziej skuteczna.
W celu całkowitego usunięcia obrazu szczątkowego widocznego na ekranie należy pozostawić włączoną funkcję usuwania takiego obrazu przez dłuższy czas (około 1 godziny). Jeśli obraz szczątkowy po użyciu funkcji usuwania będzie dalej widoczny, to funkcję usuwania obrazu szczątkowego należy włączyć ponownie.
Naciśnij dowolny przycisk na pilocie, aby anulować tę funkcję.

Przywracanie domyślnych ustawień obrazu

Można określić szczegółowe ustawienia obrazu.

1 Naciśnij przycisk MENU, aby wyświetlić menu.
2 Naciśnij przycisk ENTER, aby wybrać opcję Obraz.
3 Za pomocą przycisków ▲ lub ▼ wybierz opcję Zeruj, a następnie naciśnij przycisk ENTER.
4 Za pomocą przycisków ▲ lub ▼ wybierz opcję OK lub Anuluj, a następnie naciśnij przycisk ENTER.

Wyzerować można ustawienia każdego trybu.

T V Obraz Tryb : Standardowy Podstwietlenie komórki 7 Kontrast 95 Jasność 45 Ostrość 50 Kolor 50 Odcień Z50 C50 Ustawienia szczegółowe Opcje obrazu Zeruj OK Anuluj Przenieś Wejdź Powrót

Funkcje dźwięku

1 Naciśnij przycisk MENU, aby wyświetlić menu.
2 Za pomocą przycisków ▲ lub ▼ wybierz opcję Dźwięk, a następnie naciśnij przycisk ENTER.
3 Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER.

Dostępne opcje: Tryb, Korektor, SRS TS XT, Automat głośność, Głośnik TV, Wybór Dźwięku.

4 Po zakończeniu regulacji ustawień naciśnij przycisk ENTER.
5 Naciśnij przycisk EXIT, aby zamknąć menu.

◆ Tryb: Standardowy/Muzyka/Film/Mowa/Użytkownika

Profile dźwięku umożliwiają dostosowanie ustawień do danego programu.

Łatwa konfiguracja

1 Naciśnij przycisk TOOLS na pilocie.
2 Naciśnij przyciski ▲ lub ▼, aby wybrać opcję Tryb dźwięku (Sound Mode).
3 Naciśnij przyciski ◀ lub ▶, aby wybrać odpowiednią opcję.

◆ Korektor: Balance/100Hz/300Hz/1kHz/3kHz/10kHz

Telewizor został wyposażony w szereg ustawień pozwalających na regulację jakości dźwięku.

Wprowadzenie jakichkolwiek zmian ustawień powoduje automatyczne przełączenie trybu dźwięku w tryb Użytkownika.

◆ SRS TS XT: Wył/Wł

TruSurround XT to opatentowana technologia firmy SRS, która umożliwia odtwarzanie 5.1-kanałowego dźwięku przy użyciu dwóch głośników. Technologia TruSurround zapewnia realistyczne wrażenia symulujące dźwięk przestrzenny za pośrednictwem dowolnego zestawu dwóch głośników, w tym głośników wbudowanych w telewizor. Funkcja ta jest całkowicie zgodna z wszystkimi formatami wielokanałowymi.

T V Dźwięk Tryb : Użytkownika Głośnik TV SRS TS XT : Wył Auto głośność : Wył Wewn. wycisz. : Wił Wybór Dźwięku : Dźwięk Główny Przeniś Wejdź Powrót

TV Equalizer R + 0 - L Balance 100Hz 300Hz 1kHz 3kHz 10kHz Przniȩś Regulacja Powrót

Narzędzia Tryb obrazu : Standardowy Tryb dźwięku Użytkownika ▶ Automatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii : Wył Dual I-II : Mono Przenieś Regulacja Wyjdź

SRS(●)

TruSurround XT

TruSurround XT, SRS i symbol (●) są znakami towarowymi firmy SRS Labs, Inc. Technologia TruSurround XT jest używana na podstawie licencji firmy SRS Labs, Inc.

Opcje te można wybierać także za pomocą przycisku SRS na pilocie.

Łatwa konfiguracja

1 Naciśnij przycisk TOOLS na pilocie.
2 Naciśnij przyciski ▲ lub ▼, aby wybrać opcję SRS TS XT.
3 Naciśnij przyciski ◀ lub ▶, aby wybrać opcję Wył lub Wł.

◆ Auto głośność: Wył/Wł

Ponieważ poszczególne stacje nadają sygnał o różnych parametrach, prawie po każdej zmianie kanału konieczne jest ponowne wyregulowanie głośności. Funkcja ta umożliwia automatyczne dopasowanie głośności na odpowiednim kanale przez obniżenie jej, gdy modulacja sygnału jest wysoka, lub podwyższenie, gdy jest ona niska.

◆ Głośnik TV: Wył/Wł

Jeśli dźwięk ma być odtwarzany przez oddzielne głośniki, należy wyłączyć wzmacniacz wewnętrzny. Przyciski +, - i MUTE nie działają po włączeniu funkcji Wył wycisz.

◆ Wybór Dźwięku: Dźwięk Główny/Dźwięk PIP

Kiedy funkcja PIP jest aktywna, można odsłuchiwać dźwięk z okna podglądu.

• Dźwięk Główny: Umożliwia słuchanie dźwięku z głównego okna.
• Dźwięk PIP: Umożliwia słuchanie dźwięku z okienka.

Narzędzia Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wyl. : Wyl SRS TS XT ← Wyl ► Oszcz. energii : Wyl Dual I-II : Mono Przenieś → Regulacja ○ Wyjdź

Wybieranie trybu dźwięku (w zależności od modelu)

Przycisk DUAL I-II służy do wyświetlania/regulacji formatu przetwarzania sygnału dźwiękowego. Po włączeniu zasilania domyślnie wybierany jest format „DUAL-I” lub „Stereo”, w zależności od sposobu nadawania.

Łatwa konfiguracja

1 Naciśnij przycisk TOOLS na pilocie.
2 Naciśnij przycisk ▲ lub ▼, aby wybrać opcję Dual I-II.
3 Naciśnij przycisk ◀ lub ▶, aby wybrać odpowiednią opcję.

Narzędzia Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wył.: Wył SRS TS XT : Wył Oszcz. energii : Wył Dual I-II Mono Przenieś Regulacja Wyjdź

	Typ sygnału	Napis na ekranie
NICAM Stereo	Zwykła transmisja (zwykły dźwięk)	Mono (normalne zastosowanie)
	Zwykła + NICAM Mono	NICAM ↔ Mono (Zwykły)
	NICAM Stereo	NICAM ↔ Mono (Zwykły)
	NICAM DUAL-I/II	NICAM Dual-1 → NICAM Dual-2 → Mono (Zwykły)
A2 Stereo	Zwykła transmisja (zwykły dźwięk)	Mono (normalne zastosowanie)
	Dwujęzyczne lub Dual-I/II	Dual I ↔ Dual II
	Stereo	Stereo ↔ Mono (wymuszone mono)

W przypadku pogorszenia odbioru zaleca się wybranie trybu Mono.
♦ Jeśli sygnał stereofoniczny jest słaby i przestawia się automatycznie, zaleca się ustawienie trybu Mono.

Podłączanie słuchawek (sprzedawane osobno)

Aby oglądać telewizję, nie przeszkadzając zarazem innym osobom przebywającym w pomieszczeniu, można podłączyć do telewizora słuchawki.

Po włożeniu wtyczki słuchawek do odpowiedniego gniazda w menu Dźwięk można wybrać tylko opcję „Auto głośność”.
Długotrwałe korzystanie ze słuchawek przy ustawionym wysokim poziomie głośności może być szkodliwe dla słuchu.
Dopóki do telewizora są podłączone słuchawki, z głośników nie będzie wydobywał się żaden dźwięk.
➢ Głośność słuchawek i głośność telewizora są regulowane osobno.

Panel boczny telewizora

1 Naciśnij przycisk MENU, aby wyświetlić menu.
2 Za pomocą przycisków ▲ lub ▼ wybierz opcję Ustawienia, a następnie naciśnij przycisk ENTER.
3 Za pomocą przycisków ▲ lub ▼ wybierz opcję Czas, a następnie naciśnij przycisk ENTER.
4 Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER.

Dostępne opcje: Ust. zegara, Automatmatycz. wył., Zegar 1, Zegar 2, Zegar 3

5 Po zakończeniu regulacji ustawień naciśnij przycisk ENTER.
6 Naciśnij przycisk EXIT, aby zamknąć menu.

◆ Ust. zegara

Zegar telewizora należy ustawić, tak aby po naciśnięciu przycisku INFO pilota, na ekranie wyświetlany był prawidłowy czas. Ustawienie zegara jest także niezbędne, jeśli użytkownik chce korzystać z automatycznego włącznika/wyłącznika czasowego.

- Naciśnij przycisk ◀ lub ▶, aby wybrać opcję Mies, Data, Rok, godz. lub Minuta. Ustaw wartości, korzystając z przycisków ▲ lub ▼.

Wartości opcji Mies, Data, Rok, godz. i Minuta można ustawić bezpośrednio przy użyciu przycisków numerycznych na pilocie.
W przypadku przerwy w zasilaniu lub wyjęciu wtyczki z gniazda zasilania ustawienia zegara zostaną utracone.

◆ Automatycz. wył.

Telewizor może przejść automatycznie w tryb gotowości po upływie wybranego czasu (w przedziale od 30 do 180 minut).

- Wybierz czas działania urządzenia (Wyl, 30, 60, 90, 120, 150 lub 180), naciskając wielokrotnie przycisk ▲ lub ▼.

W celu wyboru tych opcji można się też posłużyć przyciskiem SLEEP na pilocie. Jeśli automatyczny wyłącznik nie jest jeszcze ustawiony, pojawi się napis Wył. Jeśli wyłącznik jest już ustawiony, wyświetlony zostanie czas, po którym urządzenie przejdzie w tryb gotowości.

Łatwa konfiguracja

1 Naciśnij przycisk TOOLS na pilocie.
2 Naciśnij przyciski ◀ lub ▶, aby wybrać opcję Automatycz. wył.
3 Naciśnij przyciski ▲ lub ▼, aby wybrać czas w minutach, a następnie naciśnij przycisk ENTER.

◆ Zegar 1 / Zegar 2 / Zegar 3

Istnieje możliwość ustawienia włącznika / wyłącznika czasowego, który pozwala na automatyczne włączenie / wyłączenie telewizora o czasie wybranym przez użytkownika.

Wymagane jest ustawienie zegara.

- Naciśnij przycisk ◀ lub ▶ i wybierz odpowiednią opcję.

Za pomocą przycisków ▲ lub ▼ zmień ustawienie.

Czas włączenia: Wybierz godzinę, minutę i opcję Nie/Tak. (Aby włączyć zegar z ustawionymi wartościami, wybierz Tak).

Czas wyłączenia: Wybierz godzinę, minutę i opcję Nie/Tak. (Aby włączyć zegar z ustawionymi wartościami, wybierz Tak).

Powtórz: Wybierz opcję Jednokrotnie, Codziennie, Pon. – pt., Pon. – sob. lub Sob. – niedz..

Głośność: Wybierz odpowiedni poziom głośności.

Program: Wybierz odpowiedni kanał.

Godzinę i minuty można wprowadzić bezpośrednio, korzystając z przycisków numerycznych na pilocie.

Automatyczne wyłączenie zasilania

W przypadku ustawienia włącznika czasowego na tryb „Wł” telewizor wyłączy się automatycznie, jeśli przez 3 godziny od chwili włączenia przez włącznik czasowy nie będą używane żadne elementy sterujące. Funkcja ta jest dostępna tylko w przypadku ustawienia włącznika czasowego na tryb włączony i zapobiega uszkodzeniu telewizora spowodowanemu przegrzaniem podzespołów w przypadku pozostawienia odbiornika włączonego przez długi czas.

TV Ustawienia Plug & Play Jezyk : Polski Czas Efekt świetlny : Ogladanie wi. Regulacja wspornika ściennego Melodia : Wył Rozrywka : Wył Oszcz. energii : Wył PIP Przenieś Wejdź Powrót

T V Czas Ust. zegara : 00 : 00 Automatycz. wył. : Wył Zegar 1 : Wył Zegar 2 : Wył Zegar 3 : Wył Przeniś Wejdź Powrót

T V Zegar 1 Czas włączenia 00 : 00 Nie Czas włączenia 00 : 00 Nie Powtórz Jednokrotnie Głośność 10 Przynieś ♦ Regulacja ⬇ Powrót

INFO EXIT i -

Narzędzia Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wyl. ← Wyl ► SRS TS XT : Wył Oszcz. energii : Wył Dual I-II : Mono Przenieś ◄ Regulacja ○ Wyjdź

Język / Melodia / Efekt świetlny / Rozrywka / Oszcz. energii / PIP

1 Naciśnij przycisk MENU, aby wyświetlić menu.
2 Za pomocą przycisków ▲ lub ▼ wybierz opcję Ustawienia, a następnie naciśnij przycisk ENTER.
3 Wybierz odpowiednią opcję, naciskając przycisk ▲ lub ▼, a następnie naciśnij przycisk ENTER.

Dostępne opcje: Język, Melodia, Efekt świetlny, Rozrywka, Oszcz. energii, PIP

4 Po zakończeniu regulacji ustawień naciśnij przycisk ENTER.
5 Naciśnij przycisk EXIT, aby zamknąć menu.

Język

Zależy od modelu. Po włączeniu telewizora plazmowego po raz pierwszy należy wybrać język, w którym będą wyświetlane menu i komunikaty ekranowe.

◆ Efekt świetlny: Wył/Czuwanie wł./Oglądanie wł./Wł

W zależności od sytuacji można włączyć/wyłączyć niebieską diode LED z przodu telewizora. Służy to oszczędzaniu energii i zapobiega rozpraszaniu wzroku przez diode LED.

• Wył: Niebieska dioda LED jest zawsze wyłączona.
• Czuwanie wł.: Niebieska dioda LED świeci w trybie gotowości i wyłącza się po włączeniu telewizora.
• Oglądanie wł.: Niebieska dioda LED świeci podczas oglądania telewizji i wyłącza się po wyłączeniu telewizora.
• Wł: Niebieska dioda LED zawsze świeci.
  Dla funkcji Efekt świetlny można wybrać ustawienie Wył w celu oszczędzania energii.

◆ Melodia: Wył/Niski/Średnia/Maks.

Można dostosować melodię odtwarzaną po włączeniu/wyłączeniu telewizora.

Melodia nie jest odgrywana, jeśli:

• dźwięk telewizora został wyłączony poprzez naciśnięcie przycisku MUTE,
• dźwięk telewizora został wyłączony poprzez naciśnięcie przycisku – (głośność),
• Gdy telewizor jest wyłączony za pomocą funkcji wyłącznika czasowego.

♦ Rozrywka: Wył / Sport / Kino / Gra

Tryb Rozrywka umożliwia wybieranie optymalnych ustawień wyświetlania i dźwięku dla zawodów sportowych, filmów i gier.

• Wył: Powoduje wyłączenie funkcji Rozrywka (Entertainment).
• Sport: Zapewnia optymalną jakość dźwięku i obrazu podczas oglądania zawodów sportowych.
• Kino: Zapewnia optymalną jakość dźwięku i obrazu podczas oglądania filmów.
  Po włączeniu tej opcji uzyskuje się lepszą jakość dźwięku i obrazu.
• Gra: Zapewnia optymalną jakość dźwięku i obrazu podczas grania. Ustawienie tego trybu powoduje przyspieszenie toku gry odtwarzanej na konsoli podłączonej do telewizora.

Jeśli dowolny z trzech trybów funkcji Rozrywka zostanie włączony, ustawienia zostanązablokowane i nie będzie można ich zmieniać. Aby zmienić ustawienia obrazu i dźwięku, należy wyłączyć tryb Rozrywka.
Ustawienia trybu Rozrywka są zapisywane dla każdego źródła sygnału wejściowego osobno.

TV Ustawienia Plug & Play Jezyk : Polski Czas Efekt świetlny : Oglądanie wi. Regulacja wspornika ściennego Melodia : Wył Rozrywka : Wył Oszez. energii : Wył PIP Przenieś Wejdź Powrót

♦ Oszcz. energii: Wył/Niski/Średni/Maks.

Funkcja ta umożliwia dopasowanie jasności ekranu w zależności od warunków oświetleniowych otoczenia.

• Wył: Wyłącza tryb Oszcz. energii.
• Niski: Działanie w trybie standardowym, bez względu na warunki oświetleniowe otoczenia.
• Średni: Wybiera tryb średniej oszczędności energii bez względu na warunki oświetleniowe otoczenia.
• Maks.: Wybiera tryb maksymalnej oszczędności energii bez względu na warunki oświetleniowe otoczenia.

◆ PIP (Obraz w obrazie): PIP (Wł/Wył) / Żródło / Pozycja / Program

W głównym ekranie można wyświetlić okno podglądu. Pozwala to na oglądanie wybranego programu telewizyjnego i jednoczesny podgląd obrazu z urządzenia zewnętrznego.

- PIP: Wł/Wył.

Umożliwia bezpośrednie włączenie lub wyłączenie funkcji obrazu w obrazie.

Tabela ustawień funkcji PIP

Okno główne	Okienko podglądu
ModułHDMI1, 2PC	Wyłącznie przekazanalogowy Złącze1,Złącze2, AV

Narzędzia Tryb obrazu : Standardowy Tryb dźwięku : Custom Automatycz. wył. : Wył SRS TS XT : Wył Oszcz. energii : Wył Dual I-II : Mono Przenieś : Regulacja : Wyjdź

- Źródło: TV/Złącze1/Złącze2/AV

Służy do wybierania źródła obrazu widocznego w oknie podglądu.

- Rozmiar: □/□/□

Służy do wybierania rozmiaru okna podglądu.

Jeżeli główny obraz jest w trybię PC lub Moduł, opcja Rozmiar jest niedostępna.

- Położenie: □ / □ / □ / □

Służy do wybierania położenia okna podglądu na ekranie.

W trybie Double(□, □) opcja Położenie jest niedostępna.

- Program

Kanał wyświetlany w oknie podglądu można wybrać tylko wtedy, gdy dla opcji Źródło wybrano ustawienie TV.

Konfiguracja oprogramowania komputerowego (w systemie Windows XP)

Poniżej przedstawiono ustawienia ekranu w systemie Windows w przypadku typowego zestawu komputerowego. Wygląd ekranów na poszczególnych komputerach może się różnic w zależności od wersji systemu Windows i typu karty graficznej. Pomimo różnic w wyglądzie podstawowe opcje konfiguracji są na ogół takie same. (w przeciwnym wypadku należy skontaktować się z producentem komputera lub sprzedawcą produktów firmy Samsung).

1 Kliknij prawym przyciskiem myszy Pulpit systemu Windows, a następnie wybierz opcję Właściwości. Zostanie wyświetlone okno Właściwości: Ekran.
2 Kliknij kartę Ustawienia, a następnie ustaw Tryb wyświetlania w odniesieniu do tabeli trybów wyświetlania. Zmiana ustawień kolorów nie jest potrzebna.
3 Kliknij przycisk Zaawansowane. Zostanie wyświetlone nowe okno dialogowe.
4 Kliknij kartę Monitor, a następnie ustaw wartość opcji Częstotliwość odświeżania ekranu zgodnie z tabelą trybów wyświetlania. Jeśli jest to możliwe, zamiast korzystać z ustawienia Częstotliwość odświeżania ekranu ustaw osobno częstotliwość pionową i częstotliwość poziomą.
5 Kliknij przycisk OK, aby zamknąć okno, a następnie kliknij przycisk OK w oknie Właściwości: Ekran. W tym momencie może się rozpocząć automatyczne ponowne uruchamianie komputera.

Położenie i rozmiar ekranu różnią się w zależności od typu monitora komputera i wybranej rozdzielczości. W poniższej tabeli przedstawiono wszystkie obsługiwane tryby ekranu.

D-Sub Wejście

Tryb	Rozdzielczość	Częstotliwość pozioma (kHz)	Częstotliwość pionowa (Hz)	Częstotliwość zegara pikseli (MHz)	Polaryzacja synchronizacji (pozioma/pionowa)	PS42A410/ PS42A412	PS50A410/ PS50A412
IBM	640 x 350	31.469	70.086	25.175	+ / -	√	√
	720 x 400	31.469	70.087	28.322	- / +	√	√
VESA	640 x 480	31.469	59.940	25.175	- / -	√	√
	640 x 480	37.861	72.809	31.500	- / -	√	√
	640 x 480	37.500	75.000	31.500	- / -	√	√
	800 x 600	37.879	60.317	40.000	+ / +	√	√
	800 x 600	48.077	72.188	50.000	+ / +	√	√
	800 x 600	46.875	75.000	49.500	+ / +	√	√
	1024 x 768	48.363	60.004	65.000	- / -	√	√
	1024 x 768	56.476	70.069	75.000	- / -	√	√
	1024 x 768	60.023	75.029	78.750	+ / +	√	√
	1360 x 768	47.712	60.015	85.500	+ / +	√	√

HDMI/DVI Wejście

Tryb	Rozdzielczość	Częstotliwość pozioma (kHz)	Częstotliwość pionowa (Hz)	Częstotliwość zegara pikseli (MHz)	Polaryzacja synchronizacji (pozioma/pionowa)	PS42A410/ PS42A412	PS50A410/ PS50A412
VESA	640 x 480	31.469	59.940	25.175	- / -	√	√
	800 x 600	37.879	60.317	40.000	+ / +	√	√
	1024 x 768	48.363	60.004	65.000	- / -	√	√
	1360 x 768	47.712	60.015	85.500	+ / +	√	√

◆ Korzystając z połączenia kablowego HDMI/DVI należy użyć gniazda HDMI IN2.
◆ Tryb z przeplotem nie jest obsługiwany.
◆ Telewizor może nie działać poprawnie, jeśli zostanie wybrany niestandardowy format wideo.
◆ Obsługiwane są tryby sygnału rozdzielonego oraz złożonego (kompozytowego). Brak obsługi synchronizacji SOG.
W modelu PS42A410/PS42A412, optymalną jakość wyświetlania tekstu komputerowego można uzyskać w trybie VESA(1024 x 768 przy 60 Hz).
W modelu PS50A410/PS50A412, optymalną jakość wyświetlania tekstu komputerowego można uzyskać w trybie VESA (1360 x 768 przy 60 Hz).

Konfiguracja komputera

Za pomocą przycisku SOURCE włącz tryb komputera PC.

1 Naciśnij przycisk MENU, aby wyświetlić menu.
2 Za pomocą przycisków ▲ lub ▼ wybierz opcję Obraz, a następnie naciśnij przycisk ENTER.
3 Wybierz odpowiednią opcję, naciskając przyciski ▲ lub ▼, a następnie naciśnij przycisk ENTER.
4 Jeśli ustawienia są poprawne, naciśnij przycisk ENTER.
5 Naciśnij przycisk EXIT, aby wyjść z menu.

◆ Auto dopasowanie

Funkcja umożliwia automatyczne dostosowywanie ustawień ekranu do wejściowego sygnału wideo z komputera.

Urządzenie samoczynnie dostraja ziarnistość, dobiera częstotliwość i położenie obrazu.

Łatwa konfiguracja

1 Naciśnij przycisk TOOLS na pilocie.
2 Za pomocą przycisków ▲ lub ▼ wybierz opcję Auto dopasowanie, a następnie naciśnij przycisk ENTER.

◆ Screen Adjustment (Regulacja obrazu): Ziarnisty /

Wygładzony /Położenie /Reset obrazu

Ziarnisty / Wygładzony

Regulowanie jakości obrazu ma na celu wyeliminowanie lub zredukowanie zakłóceń. Jeżeli dostrojenie nie wyeliminowało ich całkowicie, należy zoptymalizować częstotliwość (opcja Ziarnisty), a następnie jeszcze raz dostroić. Po zredukowaniu zakłóceń należy jeszcze wyregulować obraz tak, aby znajdował się dokładnie na środku ekranu.

1 Za pomocą przycisków ▲ lub ▼ wybierz opcję Ziarnisty lub Wygładzony, a następnie naciśnij przycisk ENTER.
2 Naciśnij przycisk ◀ lub ▶, aby wyregulować jakość obrazu. Efektami towarzyszącymi regulacji mogą być pionowe pasy lub brak ostrości obrazu. Naciśnij przycisk ENTER.

Położenie:

Jeśli ekran komputera nie mieści się na ekranie telewizora, należy dopasować jego położenie.

1 Dostosuj położenie, naciskając przyciski ▲/▼/◄/►.
2 Naciśnij przycisk ENTER.

Reset obrazu:

Istnieje możliwość przywrócenia fabrycznych ustawień wszystkich parametrów obrazu.

TV Obraz Tryb : Standardowy Podswietlenie komórki 7 Kontrast 95 Jasność 45 Ostrość 50 Auto dopasowanie Ekran Ustawienia szczegółowe Opcje obrazu Zeruj : OK Przenijs Wejdź Powrót

Trwa samodostrajanie Czekaj...

Narzędzia Tryb obrazu : Standardowy Tryb dźwięku : Użytkownika Automatycz. wyl. : Wył SRS TS XT : Wył Oszcz. energii : Wył PIP Auto dopasowanie Przenieś ⚫ Wejdź ⚪ Wyjdź

Screen Adjustment Ziarnisty 50 Wygładzony 11 Polożenie Reset obrazu Przeniś Wejdź Powrót

T V Położenie Przeniś Wejdź Powrót

Zakończono reset. Obrazu

Większość stacji telewizyjnych nadaje informacje tekstowe w formie telegazety. Informacje na temat korzystania z telegazety znajdują się na stronie ze spisem treści telegazety. Wyboru opcji pozwalających na dostosowanie funkcji telegazety do wymagań użytkownika dokonuje się za pomocą przycisków pilota.

Warunkiem prawidłowego wyświetlania telegazety jest stabilny odbiór kanału. W przeciwnym wypadku pewne informacje lub niektóre strony mogą nie być wyświetlane.

① □ (Zakończ)

Zamknięcie ekranu telegazety (w zależności od modelu)

② (rozmiar)

Powoduje dwukrotne powiększenie rozmiaru liter w górnej połowie ekranu. Aby powiększyć litery w dolnej połowie ekranu, przycisk należy nacisnąć ponownie. Kolejne naciśnięcie przycisku spowoduje wyświetlanie normalnego ekranu.

③ ② (odsłona)

Służy do wyświetlania ukrytego tekstu (np. odpowiedzi na pytania quizu). Ponowne naciśnięcie przycisku powoduje wyświetlenie normalnego ekranu.

④ Kolorowe przyciski (czerwony/zielony/żółty/niebieski)

Jeśli stacja nadawcza używa systemu FASTEXT, poszczególne tematy z telegazety są przypisane określonym kolorom; można je wybierać, naciskając przyciski w odpowiednim kolorze. Naciśnięcie jednego z nich powoduje wyświetlenie odpowiadających mu informacji. Zostanie wyświetlona strona z dodatkowymi informacjami, które można wybrać w ten sam sposób. Aby wyświetlić poprzednią lub następną stronę, należy nacisnąć przycisk w odpowiednim kolorze.

⑤ (włączanie telegazety/wyświetlanie telegazety i obrazu telewizyjnego)

Przycisk ten służy do włączania trybu telegazety po wybraniu kanału, który udostępnia taką usługę. Ponowne naciśnięcie tego przycisku umożliwia wyświetlenie telegazety wraz z obrazem telewizyjnym.

6 (zapisz)

Umożliwia zapisanie stron telegazety.

⑦ ≡... (tryb)

Naciśnij, aby wybrać tryb telegazety (LIST/FLOF) (LISTA/FLOF). W przypadku wyboru trybu LIST istnieje możliwość zapisu stron telegazety na liście. Można to zrobić, używając przycisku ☑ (zapisz).

8 (podstrona)

Wyświetla podstrone, jeśli dostępna.

9 (strona w góre)

Wyświetla następną stronę telegazety.

10 (strona w dół)

Wyświetla poprzednią stronę telegazety.

11 (wstrzymanie)

Służy do zatrzymania przeglądanej strony na określonym poziomie w przypadku, gdy jest ona powiązana z kolejnymi stronami, które wyświetlają się automatycznie. Ponowne naciśnięcie tego przycisku powoduje wznowienie przeglądania.

12 EX (anuluj)

Umożliwia wyświetlenie programu podczas wyszukiwania strony.

13 3i(spis treści)

Umożliwia wyświetlenie strony ze spisem treści podczas przeglądania telegazety.

Strony telegazety można zmieniać, naciskając przyciski numeryczne na pilocie.

POWER TV SOURCE 1 2 3 4 5 6 7 8 9 -/- 0 PRE-CH + MUTE - TOOLS RETURN INFO EXIT 3 - - 4 5 TTX/MIX MENU P.SIZE 6 CH LIST P.MODE HDMI SAMSUNG

1 2 3 4 5 6 7 8 9 -/-- 0 PRE CH

Strony telegazety są uporządkowane według sześciu kategorii:

Część	Zawartość
A	Numer wybranej strony.
B	Identyfikator kanału nadającego telegazetę.
C	Numer bieżącej strony lub stan wyszukiwania.
D	Data i godzina.
E	Tekst.
F	Informacje o stanie.
	Informacje funkcji FASTEXT

Informacje w telegazecie umieszczone są zazwyczaj na kilku wyświetlanych kolejno po sobie stronach, które można otworzyć w jeden z następujących sposobów:

◆ wprowadzając numer strony,
◆ wybierając tytuł z listy,
◆ wybierając nagłówek w odpowiednim kolorze (system FASTEXT).

Naciśnij przycisk TV, aby wyłączyć telegazetę.

A B C D E F

Dane techniczne zestawu wspornika do montażu naściennego (VESA)

Zainstaluj wspornik na solidnej ścianie, prostopadle do podłogi.

W przypadku montażu na innych elementach i materiałach należy skontaktować się z najbliższym punktem sprzedaży. Instalacja na dziurawej lub pochylej ścianie może doprowadzić do upadku urządzenia i spowodowania obrażeń ciała.

A B

Rodzina produktów	cale	Dane VESA (A * B)	Standardowy wkręt	Liczba
LCD-TV	23 ~ 26	200 * 100	M4	4
	32 ~ 40	200 * 200	M6
	46 ~ 52	400 * 400600 * 400	M8
	57	700 * 400(Brak VESA)
	57 ~ 70	800 * 400
	80 ~	1400 * 800
PDP-TV	42 ~ 58	400 * 400600 * 400	M8	4
	63	676 * 407(Brak VESA)		6
	63 ~ 70	800 * 400		4
	80 ~	1400 * 800		4

Standardowe wymiary zestawów wspornika do montażu naściennego zostały przedstawione w powyższej tabeli.
W przypadku zakupienia zestawu wspornika do montażu naściennego naszej firmy dołączona jest do niego szczegółowa instrukcja obsługi i wszystkie części niezbędne do montażu.
Nie należy używać wkrętów dłuższych niż standardowe, ponieważ mogą one spowodować uszkodzenie telewizora.
W przypadku wkrętów, które nie spełniają standardowych wymagań VESA dotyczących śrub, długość wkrętów może się różnić w zależności od ich parametrów.
Nie należy używać wkrętów, które nie spełniają standardowych wymagań VESA dotyczących śrub. Nie należy dokręcać śrub zbyt mocno, gdyż może to uszkodzić produkt lub doprowadzić do jego upadku i spowodowania obrażeń ciała. Firma Samsung nie ponosi odpowiedzialności za tego typu wypadki.
Firma Samsung nie ponosi odpowiedzialności za uszkodzenia produktu lub obrażenia ciała powstałe w wyniku korzystania z mocowania niespełniającego standardów VESA lub nieokreślonego w specyfikacjach, a także w wyniku niezastosowania się użytkownika do instrukcji instalacji produktu.
➢ Modele o przekątnej ekranu 57” i 63” nie są zgodne ze standardem VESA. Dlatego w przypadku tego modelu należy użyć specjalnego zestawu wspornika do montażu naściennego naszej firmy.
Nie odchylać telewizora w tył o więcej niż 15 stopni.

Nie należy instalować zestawu do montażu naściennego, kiedy telewizor jest włączony. Może to spowodować obrażenia ciała powstałe w wyniku porażenia prądem.

Po zainstalowaniu wspornika do montażu ściennego położenie telewizora można łatwo regulować.

Panel tylny

HDMI IN 2 1 ANT IN AUDIO - AUDIO OUT SERVICE

Automatyczny wspornik do montażu ściennego

Kabel szeregowy (1P do 1P) (dostępny osobno)

Otwieranie menu

1 Naciśnij przyciski ▲, ▼, ◀ lub ▶ na pilocie.

➢ Wyświetlony zostanie ekran Regulacja wspornika ściennego.
Jeśli ekran Regulacja wspornika ściennego nie zostanie wyświetlony po naciśnięciu przycisku kierunkowego podczas oglądania telewizji, aby wyświetlić ten ekran, należy użyć menu.
- Naciśnij przycisk MENU, aby wyświetlić menu. Za pomocą przycisków ▲ lub ▼ wybierz opcję Ustawienia, a następnie naciśnij przycisk ENTER.
- Za pomocą przycisków ▲ lub ▼ wybierz opcję Regulacja wspornika ściennego, a następnie naciśnij przycisk ENTER.

Zapamiętywanie pozycji

2 Ustaw odpowiednią pozycję za pomocą przycisków ▲, ▼, ◀, ▶.

Jeśli naciśniesz przycisk strzałki, kiedy menu ekranowe nie jest wyświetlane, zostanie wyświetlony ekran regulacji.
Naciśnij przycisk INFO, aby wyzerować ustawienia. Za pomocą przycisków ◀ lub ▶ wybierz opcję Tak, a następnie naciśnij przycisk ENTER. Przywracane są domyślne ustawienia pozycji.

3 Naciśnij niebieski przycisk. Aby zapisać bieżące położenie, naciskając przyciski ▲ i ▼, wybierz tryb zapisywania w menu: Położenie1, Położenie2 lub Położenie3.

Aby nie zapisywać bieżącego położenia, naciśnij przycisk RETURN.
➢ Po wybraniu trybu zapisywania nie można używać kolorowych przycisków.

4 Aby zapisać, naciśnij przycisk ENTER.

➢ Po wybraniu opcji Położenie1 zostanie wyświetlony komunikat Bieżące ustawienie zapisane jako Położenie1.

5 Naciśnij przycisk ENTER.

Zapisane Położenie wyświetlane jest po lewej stronie menu ekranowego.

T V Ustawienia Plug & Play Jezyk : Polski Czas Efekt świetlny : Oglądanie wł. Regulacja wspornika ściennego Melodia : Wył Rozrywka : Wył Oszcz. energii : Wył PIP Przenieś Wejdź Powrót

Regulacja wspornika ściennego Położenie 1 2 3 Regulacja Zapisz i Środkowy

TTX/MIX MENU P.SIZE

Zapisz Wybierz i zapisz ustawienie. Położenie 1 Położenie 2 Położenie 3 Przenieś Wejdź Powrót

Przesuwanie do zapisanego położenia

1 Przejdź do kroku 1 procedury Otwieranie menu.
2 Naciśnij kolorowy przycisk (czerwony, zielony, żółty).

Spowoduje to wczytanie zapisanego ustawienia położenia wspornika.

Wspornik można przesunąć do jednego z 3 wcześniej zapisanych położení, naciskając przyciski czerwony (Położenie1), zielony (Położenie2) lub żółty (Położenie3).
Jeśli położenie zostanie zmienione po przejściu do zdefiniowanego położenia, informacje o tym położeniu nie będą wyświetlane.

Instrukcje instalacji znajdują się w instrukcji instalacji dostarczonej z wspornikiem.

Wskazówki na temat instalacji oraz instalacji i przenoszenia wspornika ściennego można uzyskać w firmie specjalizującej się w tej dziedzinie.

Podczas montowania wspornika na ścianie należy korzystać z podręcznika instalacji. Jeśli wspornik jest mocowany do innych materiałów, należy skontaktować się z najbliższym sprzedawcą w celu uzyskania dodatkowych informacji.

➢ Model 42-calowy nie jest zgodny ze starszym modelem wspornika do montażu ściennego (WMN5090A).

Regulacja wspornika ściennego Położenie Regulacja Zapisz Środkowy

Przygotowanie do montażu wspornika ściennego

Przypadek A. Montaż wspornika ściennego firmy SAMSUNG

UNG

Przypadek B. Montaż wspornika ściennego innego producenta

1 Podczas montażu wspornika ściennego należy pamiętać o tym, by wartość momentu obrotowego nie przekroczyła 15 kg/cm. Przekroczenie tej wartości momentu obrotowego grozi uszkodzeniem części.
2 Zestaw akcesoriów zawiera uchwyt [①] umożliwiający montaż wspornika ściennego innego producenta. (Przypadek B)

Montaż podstawy (w zależności od modelu)

Za pomocą 4 wkrętów przymocuj dokładnie monitor do podstawy. (Wygląd zewnętrzny telewizora może się różnić od przedstawionego na ilustracji).

W przypadku instalowania telewizora na ścianie zamknij pokrywę (①) w miejscu podłączenia podstawy przy użyciu dwóch wkrętów.

Podstawę należy dokładnie przymocować do telewizora przed jego przenoszeniem, ponieważ może ona wysunąć się i spowodować poważne obrażenia.

Telewizor powinny przenosić dwie osoby lub więcej. Nie wolno go kłaść na podłodze, gdyż grozi to uszkodzeniem ekranu. Telewizor należy zawsze przechowywać w pozycji pionowej

80880000 ①

Ostrzeżenie: Ciągnięcie czy pchanie telewizora lub wchodzenie na jego obudowę może doprowadzić do zrzucenia telewizora. W szczególności należy upewnić się, że dzieci nie uwieszają się na telewizorze i nie powodują utraty jego stabilności; niezastosowanie się do tego zalecenia może grozić przewróceniem urządzenia i spowodować ryzyko obrażeń ciała, a nawet śmierci. Należy postępować zgodnie z zasadami bezpieczeństwa zamieszczonymi w załączonej ulotce z informacjami dotyczącymi bezpieczeństwa. W celu stabilnego i bezpiecznego przymocowania telewizora należy użyć zestawu zabezpieczającego przed upadkiem urządzenia.

Aby zapobiec przewróceniu się telewizora:

1. Umieść wkręty w klamrach i przymocuj je silnie do ściany. Upewnij się, że wkręty zostały przymocowane prawidłowo.

W zależności od rodzaju ściany może być konieczne użycie dodatkowych materiałów, np. kołków rozporowych.
Wymagane klamry, wkręty i linka nie są dołączone do zestawu i należy je zakupić osobno.

1. Wyjmij wkręty znajdujące się w tylnej, środkowej części telewizora i umieść je w klamrach, a następnie przykręć je ponownie do telewizora.

Wkręty mogą nie być dostarczone razem z produktem. W takim przypadku należy zakupić wkręty odpowiadające poniższej specyfikacji technicznej..

Ściana

1. Połącz klamry zamocowane w telewizorze i w ścianie za pomocą mocnej linki, a następnie silnie zwiąż jej końca.

Umieść telewizor w pobliżu ściany, aby zapobiec jego przewróceniu się do tyłu.
W celu bezpiecznego zamocowania linki klamry umieszczone w ścianie powinny znajdować się na równej wysokości lub poniżej klamr przymocowanych do obudowy telewizora.
Przed zmianą położenia telewizora odwiąż linkę.

Ściana

1. Sprawdź, czy wszystkie połączenia zostały wykonane poprawnie. Regularnie sprawdzaj połączenia pod kątem uszkodzeń. W przypadku wątpliwości dotyczących jakości połączeń skontaktuj się ze specjalistą.

Rozwiązywanie problemów

Przed skontaktowaniem się z serwisem firmy Samsung należy samodzielnie wykonać proste czynności kontrolne.

Jeżeli mimo zastosowania się o poniższych instrukcji problemu nie daje się rozwiązać, należy zapisać numer modelu i numer seryjny telewizora oraz zwrócić się do sprzedawcy.

Brak dźwięku lub obrazu

◆ Sprawdź, czy przewód sieciowy jest włóżony do ściennego gniazda sieci elektrycznej.
Sprawdź, czy został naciśnięty przycisk ⏻ (włącznik/wyłącznik zasilania) na panelu przednim lub naciśnij przycisk POWER na pilocie.
◆ Sprawdź, czy kontrast i jasność ekranu są dobrze ustawione.
◆ Sprawdź głośność.
◆ Sprawdź, czy funkcja Głośnik TV jest Wył.

Obraz jest dobry, ale nie ma dźwięku

◆ Sprawdź głośność.
◆ Sprawdź, czy nie został naciśnięty przycisk MUTE na pilocie.

Brak obrazu lub obraz jest czarno-biały

◆ Sprawdź ustawienia kolorów.
◆ Sprawdź, czy został ustawiony prawidłowy system nadawania.

Zakłócenia dźwięku i obrazu

◆ Spróbuj ustalić, które urządzenie elektryczne zakłóca pracę telewizora i odsuń je na większą odległość.

◆ Przyłącz telewizor do innego gniazda sieci elektrycznej.

Obraz nieostry lub z zakłóceniami, dźwięk zniekształcony

Sprawdź kierunek, ustawienie i połączenie anteny RTV. Są to zakłócenia typowe dla anten pokojowych.

Nieprawidłowe działanie pilota

◆ Wymień baterie w pilocie.
◆ Wyczyść górny brzeg pilota (okienko nadawania).
◆ Sprawdź, czy baterie zostały włożone prawidłowo: plus do plusa, minus do minusa.
◆ Sprawdź, czy baterie nie są zużyte

Ekran jest czarny, a wskaźnik zasilania świeci światłem ciągłym

◆ Sprawdź połączenia komputera: kabel zasilania i kabel sygnału wideo.
◆ Telewizor używa wewnętrznego systemu zarządzania energią.
◆ Porusz mysż komputera lub naciśnij dowolny klawisz na klawiaturze.
◆ Sprawdź połączenia urządzeń (przystawki, odtwarzacza DVD itp.): kabel zasilający i kabel sygnału wideo.
◆ Telewizor używa wewnętrznego systemu zarządzania energią.
◆ Naciśnij przycisk Source na telewizorze lub pilocie.
◆ Wyłącz i ponownie włącz telewizor.

W rogu ekranu został wyświetlony uszkodzony obraz.

W przypadku wybrania funkcji Bez overscanu w niektórych urządzeniach zewnętrznych może nastąpić wyświetlenie się uszkodzonego obrazu w rogu ekranu. Efekt ten powstaje pod wpływem działania urządzenia zewnętrznego, a nie telewizora.

Wyświetlony zostaje komunikat „Resets all settings to the default values” (Przywracanie wszystkich ustawien do wartości domysłnych).

Komunikat taki pojawia się, kiedy przycisk EXIT zostanie naciśnięty i przytrzymany. Przywracane są ustawienia domyślne urządzenia.

Opis i cechy charakterystyczne zawarte w tej instrukcji służą jedynie do celów informacyjnych i mogą ulec zmianie bez uprzedzenia.

Nazwa modelu	PS42A410/PS42A412	PS50A410/PS50A412
Rozmiar ekranu (przekątna)	42cale	50 cale
Rozdzielczość w trybie PC	1024 x 768 przy 60 Hz	1360 x 768 przy 60 Hz
Dźwięk (moc wyjściowa)	10 W x 2	10 W x 2
Wymiary (S x W x G)
Korpus	1055 X 700 X 95 mm	1231 X 770 X 95 mm
Z podstawą	1055 X 760 X 316 mm	1231 X 822 X 316 mm
Waga
Korpus	28 Kg	34 Kg
Z podstawą	32 Kg	37 Kg
Środowisko pracy
Temperatura robocza	od 10°C do 40°C (od 50°F do 104°F)
Wilgotność robocza	od 10% do 80%, bez kondensacji
Temperatura składowania	od -20°C do 45°C (od -4°F do 113°F)
Wilgotność składowania	od 5% do 95%, bez kondensacji

◆ Niniejsze urządzenie jest urządzeniem cyfrowym klasy B.
◆ Dane techniczne mogą ulec zmianie bez powiadomienia.
Informacje na temat zasilania i zużycia energii można znaleźć na tabliczce znamionowej urządzenia.

Prawidłowe usuwanie produktu

(zużyty sprzęt elektryczny i elektroniczny)

Oznaczenie umieszczone na produkcie lub w odnoszących się do niego tekstach wskazuje, że produktu po upływie okresu użytkowania nie należy usuwać z innymi odpadami pochodzącymi z gospodarstw domowych. Aby uniknąć szkodliwego wpływu na środowisko naturalne i zdrowie ludzi wskutek niekontrolowanego usuwania odpadów, prosimy o oddzielenie produktu od innego typu odpadów oraz odpowiedzialny recykling w celu promowania ponownego użycia zasobów materialnych jako stałej praktyki.

W celu uzyskania informacji na temat miejsca i sposobu bezpiecznego dla środowiska recyklingu tego produktu użytkownicy w gospodarstwach domowych powinni skontaktować się z punktem sprzedaży detalicznej, w którym dokonali zakupu produktu, lub z organem władz lokalnych.

Użytkownicy w firmach powinni skontaktować się ze swoim dostawcą i sprawdzić warunki umowy zakupu. Produktu nie należy usuwać razem z innymi odpadami komercyjnymi.

◆ Retence obrazu na obrazovce

◆ Retencia obrazu na obrazovke

Obraz v obraze: Obraz v obraze (Zap./Vyp.)/Zdroj /Veľkost' /Pozícia /Program

- Obraz v obraze: Zap./Vyp.
