INSTRUKCJA OBSŁUGI PRISMA FALMEC

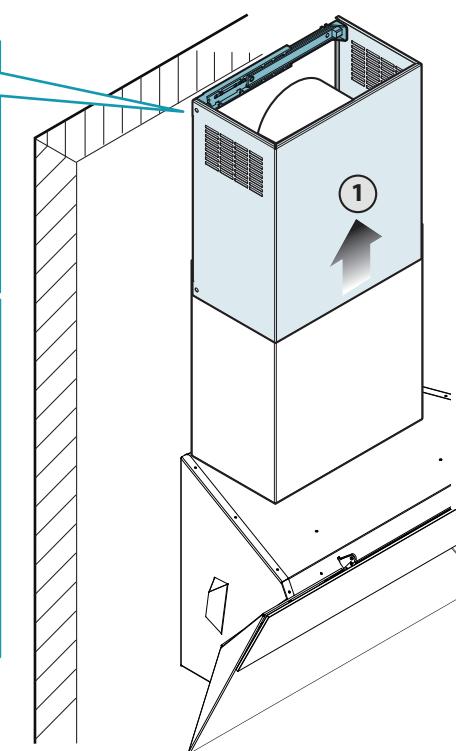

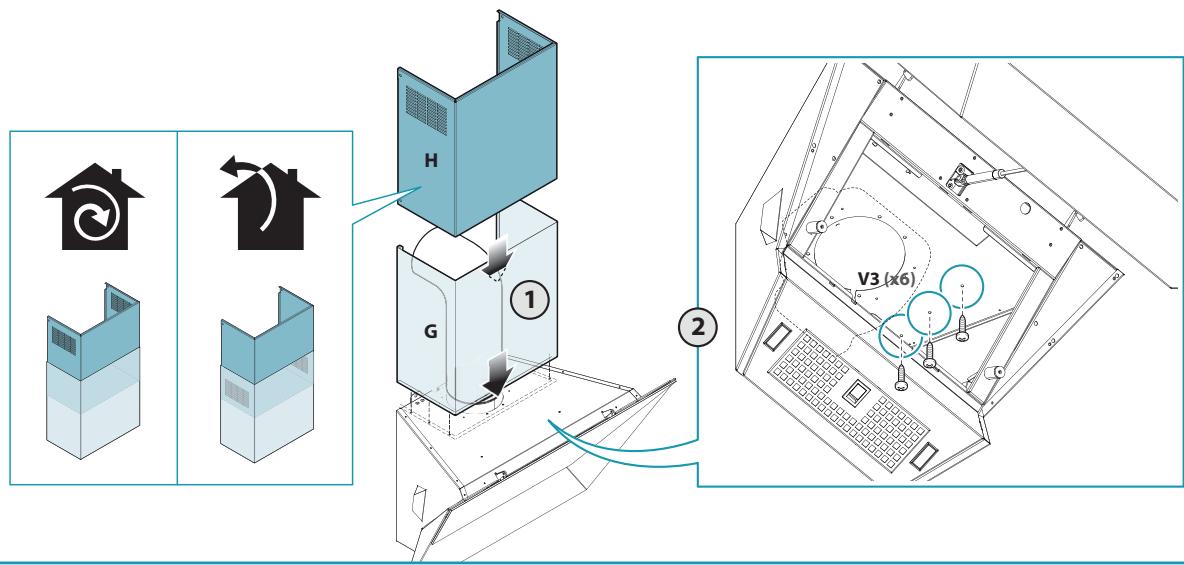

PL - Opcjonalny kanał kominowy
11
12
13
IT - Montaż filtra serii (14)+(15).
PL - Montaż filtra opcjonalnego (16)
NL - Montage filter optioneel (16)

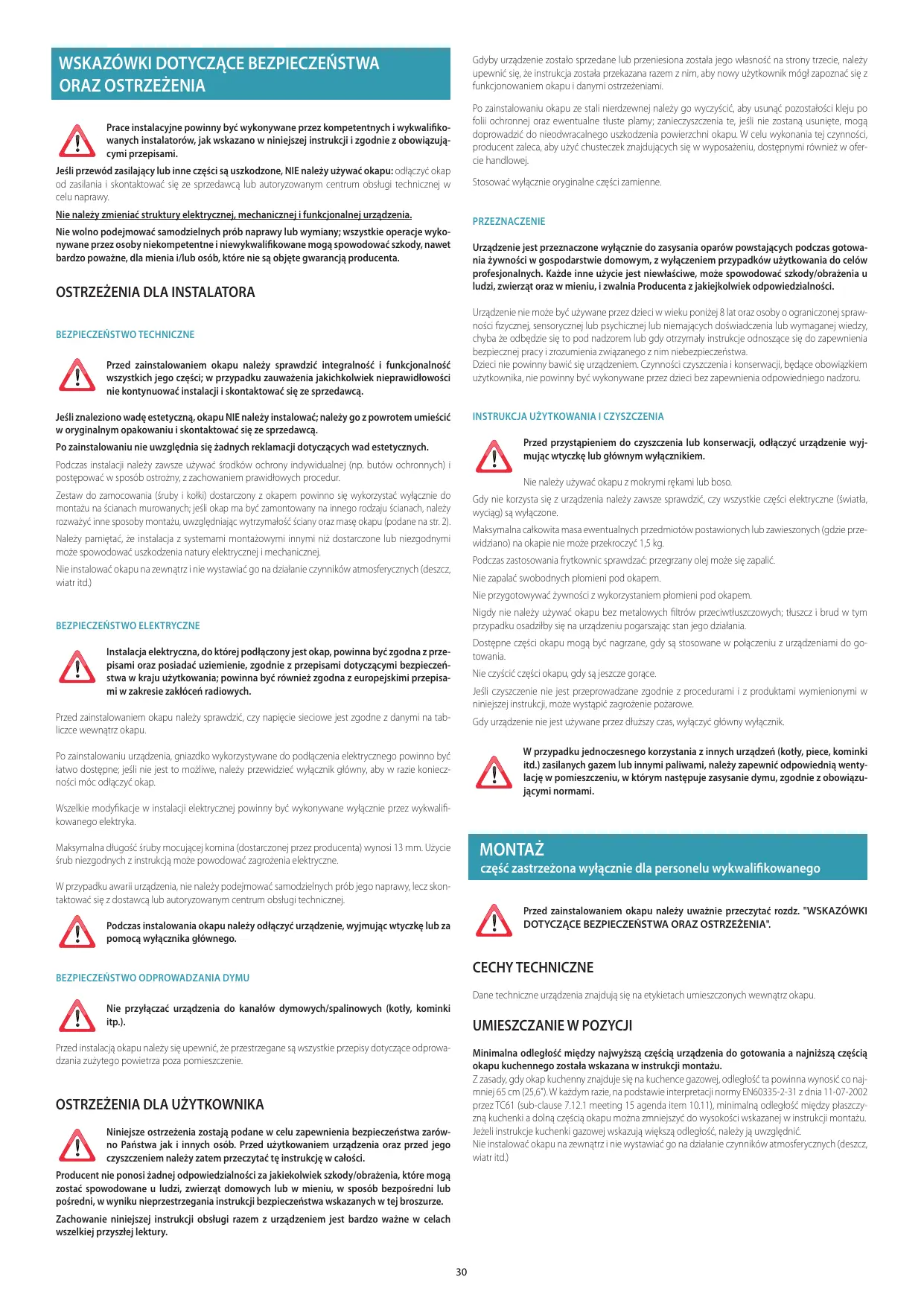

WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA ORAZ OSTRZEŻENIA
Prace instalacyjne powinny być wykonywane przez kompetentnych i wykwalifikowanych instalatorów, jak wskazano w niniejszej instrukcji i zgodnie z obowiązującymi przepisami.
Jeśli przewód zasilający lub inne części są uszkodzone, NIE należy używać okapu: odłącz okap od zasilania i skontaktuj się ze sprzedawcą lub autoryzowanym centrum obsługi technicznej w celu naprawy.
Nie należy zmieniać struktury elektrycznej, mechanicznej i funkcjonalnej urządzenia.
Nie wolno podejmować samodzielnych prób naprawy lub wymiany; wszystkie operacje wykonywane przez osoby niekompetentne i niewykwalifikowane mogą spowodować szkody, nawet bardzo poważne, dla mienia i/lub osób, które nie są objęte gwarancją producenta.
OSTRZEŻENIA DLA INSTALATORA
Przed zainstalowaniem okapu należy sprawdzić integralność i funkcjonalność wszystkich części... w przypadku zauważenia jakichkolwiek nieprawidłowości nie kontynuować instalacji i skontaktować się ze sprzedawcą.
Jeśli znaleziono wadę estetyczną, okapu NIE należy instalować; należy go z powrotem umieścić w oryginalnym opakowaniu i skontaktować się ze sprzedawcą.
Po zainstalowaniu nie uwzględnia się żadnych reklamacji dotyczących wad estetycznych.
Podczas instalacji należy zawsze używać środków ochrony indywidualnej (np. butów ochronnych) i postępować w sposób ostrożny, z zachowaniem prawidłowych procedur.
Zestaw do zamocowania (śruby i kołki) dostarczony z okapem powinno się wykorzystać wyłącznie do montażu na ścianach murowanych; jeśli okap ma być zamontowany na innym rodzaju ścian, należy rozważyć inne sposoby montażu, uwzględniając wytrzymałość ściany oraz masę okapu (podane na str. 2).
Należy pamiętać, że instalacja z systemami montażowymi innymi niż dostarczone lub niezgodnymi może powodować uszkodzenia natury elektrycznej i mechanicznej.
Nie instalować okapu na zewnątrz i nie wystawiać go na działanie czynników atmosferycznych (deszcz, wiatr itd.)
BEZPIECZEŃSTWO ELEKTRYCZNE
Instalacja elektryczna, do której podłączony jest okap, powinna być zgodna z przepisami oraz posiadać uziemienie, zgodnie z przepisami dotyczącymi bezpieczeństwa w kraju użytkowania; powinna być również zgodna z europejskimi przepisami w zakresie zakłóceń radiowych.
Przed zainstalowaniem okapu należy sprawdzić, czy napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapu.
Po zainstalowaniu urządzenia, gniazdo wykorzystywane do podłączenia elektrycznego powinno być łatwo dostępne; jeśli nie jest to możliwe, należy przewidzieć wyłącznik główny, aby w razie konieczności móc odłączyć okap.
Wszelkie modyfikacje w instalacji elektrycznej powinny być wykonywane wyłącznie przez wykwalifikowanego elektryka.
Maksymalna długość śruby mocującej komina (dostarczonej z urządzeniem) wynosi 13 mm. Użycie śrub niezgodnych z instrukcją może powodować uszkodzenia elektryczne.
W przypadku awarii urządzenia, nie należy podejmować samodzielnych prób jego naprawy, lecz skontaktować się z dostawcą lub autoryzowanym centrum obsługi technicznej.
Podczas instalowania okapu należy odłączyć urządzenie, wyjmując wtyczkę lub za pomocą wyłącznika głównego.
Nie przyłączać urządzenia do kanałów dymowych/spalinowych (kotły, kominki itp.).
Przed instalacją okapu należy się upewnić, że przestrzegane są wszystkie przepisy dotyczące odprowadzania zużytego powietrza poza pomieszczenie.
OSTRZEŻENIA DLA UŻYTKOWNIKA
Niniejsze ostrzeżenia zostały podane w celu zapewnienia bezpieczeństwa zarówno Państwa, jak i innych osób. Przed użyciem urządzenia oraz podczas jego czyszczenia należy zatem przeczytać instrukcję w całości.
Producent nie ponosi żadnej odpowiedzialności za jakiekolwiek szkody/obrażenia, które mogą zostać spowodowane u ludzi, zwierząt domowych lub w mieniu, w sposób bezpośredni lub pośredni, w wyniku nieprzestrzegania instrukcji bezpieczeństwa wskazanych w tej broszurze.
Zachowanie niniejszej instrukcji obsługi razem z urządzeniem jest bardzo ważne w celach wszelkiej przyszłej lektury.
Gdyby urządzenie zostało sprzedane lub przeniesione na własność na strony trzecie, należy upewnić się, że instrukcja została przekazana razem z nim, aby nowy użytkownik mógł zapoznać się z funkcjonowaniem okapu i danymi ostrzeżeniami.
Po zainstalowaniu okapu ze stali nierdzewnej należy go wyczyścić, aby usunąć pozostałość kleju po folii ochronnej oraz ewentualne tłuste plamy; zanieczyszczenia te, jeśli nie zostaną usunięte, mogą doprowadzić do nieodwracalnego uszkodzenia powierzchni okapu. W celu wykonania tej czynności, producent zaleca, aby użyć chusteczek znajdujących się w wyposażeniu, dostępnymi również w ofercie handlowej.
Stosować wyłącznie oryginalne części zamienne.
PRZEZNACZENIE
Urządzenie jest przeznaczone wyłącznie do zasysania oparów powstających podczas gotowania żywności w gospodarstwie domowym, z wyłączeniem przypadków użytkowania do celów profesjonalnych. Każde inne użycie jest niewłaściwe, może spowodować szkody/obrażenia u ludzi, zwierząt oraz w mieniu, i zwalnia Producenta z jakiejkolwiek odpowiedzialności.
Urządzenie nie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej lub niemających doświadczenia lub wymaganej wiedzy, chyba że będzie się to odbywać pod nadzorem lub otrzymają instrukcje dotyczące zapewnienia bezpiecznej pracy i zrozumienia związanych z nim niebezpieczeństw.
Dzieci nie powinny bawić się urządzeniem. Czynności czyszczenia i konserwacji, będące obowiązkiem użytkownika, nie powinny być wykonywane przez dzieci bez zapewnienia odpowiedniego nadzoru.
INSTRUKCJA UŻYTKOWANIA I CZYSZCZENIA
Przed przystąpieniem do czyszczenia lub konserwacji, odłączyć urządzenie wyjmując wtyczkę lub wyłączając głównym wyłącznikiem.
Nie należy używać okapu z mokrymi rękami lub boso.
Gdy nie korzysta się z urządzenia, należy zawsze sprawdzić, czy wszystkie części elektryczne (światła, wciąg) są wyłączone.
Maksymalna całkowita masa ewentualnych przedmiotów postawionych lub zawieszonych (gdzie przewidziano) na okapie nie może przekroczyć 1,5 kg.
Podczas zastosowania frytkownicy sprawdzać: przegrzany olej może się zapalić.
Nie zapalać swobodnych płomieni pod okapem.
Nie przygotowywać żywności z wykorzystaniem płomieni pod okapem.
Nigdy nie należy używać okapu bez metalowych filtrów przeciwtłuszczowych; tłuszcz i brud w tym przypadku osadziłyby się na urządzeniu, pogarszając stan i jego działanie.
Dostępne części okapu mogą być nagrzane, gdy są stosowane w połączeniu z urządzeniami do gotowania.
Nie czyścić części okapu, gdy są jeszcze gorące.
Jeśli czyszczenie nie jest przeprowadzane zgodnie z procedurami i z produktami wymienionymi w niniejszej instrukcji, może wystąpić zagrożenie pożarowe.
Gdy urządzenie nie jest używane przez dłuższy czas, wyłączyć główny wyłącznik.
W przypadku jednoczesnego korzystania z innych urządzeń (kuchenki, piece, kominki itd.) zasilanych gazem lub innymi paliwami, należy zapewnić odpowiednią wentylację w pomieszczeniu, w którym następuje zasysanie dymu, zgodnie z obowiązującymi normami.
MONTAŻ
Czynność zastrzeżona wyłącznie dla personelu wykwalifikowanego
Przed zainstalowaniem okapu należy uważnie przeczytać rozdział "WSKAZÓWKI DOTYCZĄCE BEZPIECZEŃSTWA ORAZ OSTRZEŻENIA".
CECHY TECHNICZNE
Dane techniczne urządzenia znajdują się na etykietach umieszczonych wewnątrz okapu.
UMIESZCZANIE W POZYCJI
Minimalna odległość między najwyższą częścią urządzenia do gotowania a najniższą częścią okapu kuchennego została wskazana w instrukcji montażu.
Z zasady, gdy okap kuchenny znajduje się nad kuchenką gazową, odległość ta powinna wynosić co najmniej 65 cm (25.6 cala). W każdym razie, na podstawie interpretacji normy EN60335-2-31 z dnia 11-07-2002 przy TC61 (sub-clause 7.12.1 meeting 15 agenda item 10.11), minimalna odległość między płaszczyzną kuchenki a dolną częścią okapu może być zmniejszona do wysokości wskazanej w instrukcji montażu. Jeżeli instrukcje kuchenki gazowej wskazują większą odległość, należy ją uwzględnić.
Nie instalować okapu na zewnątrz i nie wystawiać go na działanie czynników atmosferycznych (deszcz, wiatr itd.)
PODŁĄCZENIE ELEKTRYCZNE
(część zastrzeżona wyłącznie dla wykwalifikowanych pracowników)
Przed wykonaniem wszelkiej czynności na okapie należy odłączyć urządzenie od sieci elektrycznej.
Upewnij się, że nie istnieje ryzyko odłączenia lub przycięcia przewodów elektrycznych wewnątrz okapu:
w przeciwnym razie skontaktować się z najbliższym centrum obsługi technicznej.
Zwrócić się do wykwalifikowanego personelu, aby podłączył kable elektryczne.
Podłączenia należy wykonać zgodnie z obowiązującymi przepisami.
Przed podłączeniem okapu do sieci elektrycznej należy sprawdzić, czy:
napięcie sieciowe jest zgodne z danymi na tabliczce wewnątrz okapu;
- instalacja elektryczna jest zgodna z normą i wytrzyma obciążenia (patrz dane techniczne wewnątrz okapu);
- wtyczka i przewód zasilający nie są narażone na kontakt z temperaturami przekraczającymi 70°C.
- instalacja zasilająca posiada sprawne i prawidłowe uziemienie zgodnie z obowiązującymi przepisami;
- gniazdko wykorzystywane do podłączenia jest łatwo dostępne po zamontowaniu okapu.
W przypadku:
- urządzenia wyposażonego w przewód bez wtyczki: należy używać wtyczki typu znormalizowanego. Przewody powinny być podłączone w następujący sposób: żółto-zielony do uziemienia, niebieski do zacisku neutralnego i brązowy do fazy. Wtyczka powinna być podłączona do odpowiedniego gniazda bezpieczeństwa.
- urządzenia stałego nieposiadającego przewodu lub innego przyrządu zapewniającego odłączenie od sieci i posiadającego odległość rozwarcia styków, która umożliwia całkowite odłączenie w warunkach przepięcia kategorii III.
Tego typu urządzenia odłączające powinny zostać przewidziane w sieci zasilania, zgodnie z zasadami instalacji.
Przewód uziemiający żółto-zielony nie może być przyłączony wyłącznikiem.
Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do zasad dotyczących bezpieczeństwa.
ODPROWADZANIE DYMU
OKAP Z USUWANIEM NA ZEWNĄTRZ (WYCIĄGOWY)
W tej wersji opary i dym są odprowadzane na zewnątrz przez rurę spustową.
W tym celu złącze wylotowe okapu powinno być podłączone za pomocą rury do wylotu zewnętrznego.
Rura wylotowa powinna posiadać:
średnicę nie mniejszą niż złącze okapu.
- ograniczoną do minimum liczbę zagięć.
- lekkie nachylenie w dół (spadek) na odcinkach poziomych w celu uniknięcia cofania skroplin do silnika.
- minimalna długość, pozwalająca uniknąć drgań oraz zmniejszenia wydajności zasysania okapu.
Jeśli rura przechodzi przy środowisku o niskiej temperaturze, należy ją zaizolować.
W celu uniknięcia cofania wiatru z zewnątrz, w przypadku silników o wydajności 800 m³/h lub większej, występuje zawór zwrotny.
Odstępstwo dla Niemiec:
gdy okap kuchenny i urządzenia zasilane energią nieelektryczną funkcjonują jednocześnie, ujemne ciśnienie w pomieszczeniu nie może przekroczyć 4 Pa (4 x 10⁻⁵ barów).
OKAP Z RE-CYRKULACJĄ WEWNĘTRZNĄ (FILTRUJĄCY)
W tej wersji powietrze przepływa przez filtry z węglem aktywnym w celu oczyszczenia i ponownego wprowadzenia do środowiska.
Należy sprawdzić, czy filtry na węgiel aktywny umieszczone są na okapie, w przeciwnym razie należy je założyć zgodnie ze wskazówkami w instrukcji montażu.
W tej wersji zawór zwrotny nie powinien zostać zamontowany: wymontować go, jeśli występuje na złączu wylotowym powietrza z silnika.

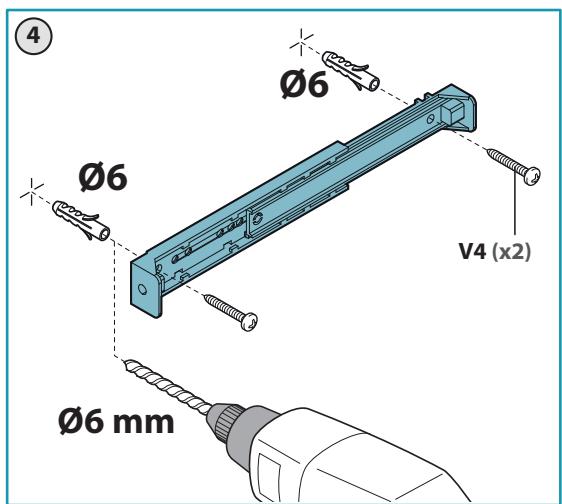

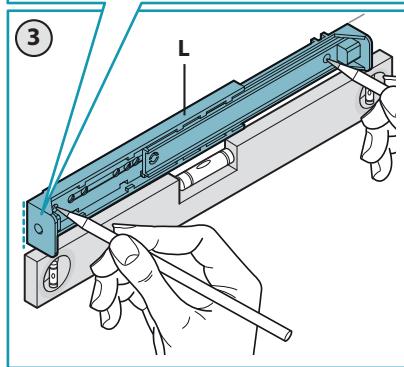

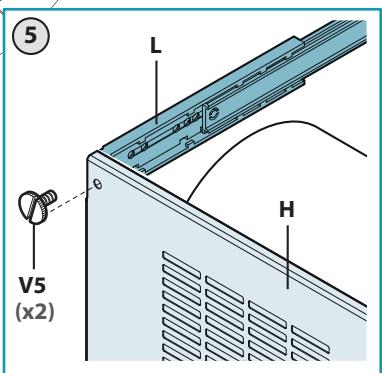

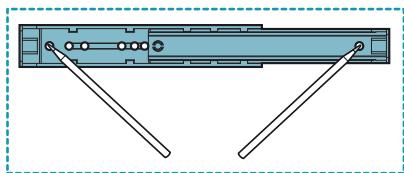

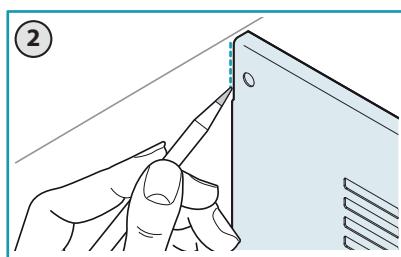

INSTRUKCJA MONTAŻU
czynność przeznaczona wyłącznie dla personelu wykwalifikowanego
Okap może być instalowany w różnych konfiguracjach.
Podstawowe fazy montażu wyglądają podobnie dla wszystkich typów instalacji, natomiast dla każdego rodzaju podkreślono specjalne operacje, jakie należy wykonać.
FUNKCJONOWANIE
KIEDY WŁĄCZYĆ OKAP?
Okap należy włączyć co najmniej jedną minutę przed rozpoczęciem gotowania, aby przytransportować dym i opary w kierunku powierzchni zasysania.
Po zakończeniu gotowania pozostawić okap do momentu, gdy wszystkie opary i zapachy zostaną całkowicie usunięte. Za pomocą funkcji timera można ustawić automatyczne wyłączenie okapu po 15 minutach pracy.
JAKĄ PRĘDKOŚĆ WYBRAĆ?
I prędkość: zapewnia oczyszczone powietrze przy niskim poborze energii elektrycznej.
II prędkość: normalne warunki użytkowania.
III prędkość: w przypadku obecności silnych zapachów i oparów.
IV prędkość: szybkie usuwanie zapachów i oparów.
KIEDY OCZYŚCIĆ LUB WYMIENIĆ FILTRY?
Filtry metalowe powinny być myte co 30 godzin użytkowania.
Filtry z węglem aktywnym powinny być wymieniane co 3-4 miesiące, w zależności od częstotliwości użytkowania okapu.
W celu zapoznania się z innymi szczegółami patrz Rozdział „KONSERWACJA".
ZESTAW PRZYCISKOWY TOUCH
| 24h | 24h |
| 24h | Silnik ON/OFF
Wączenia/wyłączenia silnka i Prędk1
Naciȩcie przyez ponad 3 sekundy powoduje aktywacje cyclu 24h (1h ON -> 3h OFF -> 1h ON) |
| Aktywacja Prȩdkosci 2 |
| Aktywacja Prȩdkosci 3 |
| Aktywacja Prȩdkosci 4 tylko przyez kilkam minut |
| Wȩczenia/wyłączenia swiatła |
| TIMER (czerwona kontrolka LED miga)
Automatyczne wȩćzenia po 15 minutach.
Funkcjä ulegadehyaktywymi (wȩćzona czerwona kontrola LED), sąsi:
- Zostanie wȩćzony silnik (przycisk).
- Zostaje zmieziona prȩdkość (przycinski +/-). |
| ALARM FILTRÓW (czerwona kontrolka LED sąwiemic swiattem stalym)
Konserwacja filtrów przechiwłuszczowych po okaro 30 godzinach uzytkOWania.
Naciskaść przyez 3 sekundy, aby wyzerowność licznik. |
KONSERWACJA
Przed przystąpieniem do czyszczenia lub konserwacji, odłącz urządzenie od zasilania, wyjmując wtyczkę lub wyłączając główny wyłącznik. Nie należy używać detergentów zawierających substancje ścierne, kwaśne lub o działaniu korozyjnym, ani ścierek o zorstkiej powierzchni.
Stałe wykonywanie czynności konserwacyjnych gwarantuje prawidłowe działanie urządzenia i długą wydajność na przestrzeni czasu.
Szczególną uwagę należy poświęcić metalowym filtrom przeciwtłuszczowym: częste czyszczenie filtrów oraz ich uchwytów gwarantuje, że nie będą się gromadzić łatwopalne cząstki tłuszczu.
CZYSZCZENIE POWIERZCHNI ZEWNĘTRZNYCH
Zaleca się, aby zewnętrzne powierzchnie okapu czyścić co najmniej raz na 15 dni, aby uniknąć osadzania się substancji oleistych i cząstek tłuszczu. Producent do czyszczenia okapu wykonanego ze szczotkowanej stali nierdzewnej zaleca chusteczki "Magic Steel".
Zamiennie wszystkie inne powierzchnie należy czyścić przy pomocy wilgotnej szmatki nasączonej w łagodnym płynnym detergencie lub denaturacie.
Czyszczenie zakończyć dokładnym spłukaniem i wysuszeniem za pomocą miękkiej ściereczki.
Aby wilgoć nie dostała się do części elektronicznych, nie należy używać zbyt dużej ilości wody w okolicy i urządzeń oświetleniowych.
Szklane panele należy czyścić przy użyciu miękkiej ściereczki, specjalnymi środkami myjącymi, nietrącymi i niepowodującymi korozji.
Producent uchyla się od wszelkiej odpowiedzialności w razie braku zastosowania się do tych zaleceń.
CZYSZCZENIE POWIERZCHNI WEWNĘTRZNYCH
Zabrania się czyszczenia płynami lub rozpuszczalnikami elementów elektrycznych lub części z silnikiem, które znajdują się wewnątrz okapu.
W celu uzyskania informacji o wewnętrznych częściach metalowych patrz poprzedni paragraf.
Zaleca się, aby często myć metalowe filtry (co najmniej raz w miesiącu), mocząc je przez około 1 godzinę w wodzie z gorącym płynem do mycia naczyń i pamiętając, aby ich nie zginać.
Nie należy używać korodujących środków czyszczących, kwaśnych ani zasadowych.
Dokładnie je opłukać i pozostawić do wyschnięcia. Mycie w zmywarce do naczyń jest dozwolone, lecz może doprowadzić do powstania zacieków na materiale, z którego wykonane są filtry. Aby ograniczyć występowanie tego zjawiska, korzystać z programów o niskich temperaturach (maks. 55°C).

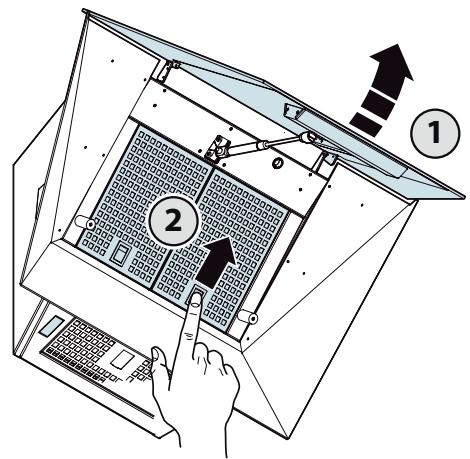

W celu uzyskania informacji o wyjęciu i włożeniu metalowych filtrów przeciwtłuszczowych patrz instrukcja montażu.
FILTRY Z WĘGLEM AKTYWNYM
Te filtry zatrzymują zapachy, które znajdują się w przepływającym przez nie powietrzu. W ten sposób oczyszczone powietrze zostaje zwrócone do środowiska.
W warunkach normalnego użytkowania filtry z węglem aktywnym powinny być wymieniane co 3-4 miesiące.
W celu wymiany filtrów z aktywnym węglem patrz instrukcja montażu.
OŚWIETLENIE
Okap wyposażony jest w oświetlenie typu światełka LED o wysokiej wydajności, niskim zużyciu energii i długim okresie eksploatacji w warunkach normalnego użytkowania.
Jeżeli zachodzi konieczność wymiany lampki, postąpić zgodnie z rysunkiem.
UTYLIZACJA PO ZAKOŃCZENIU OKRESU EKSPLOATACJI
Symbol przekreślonego kosza pokazany na posiadanym urządzeniu oznacza, że produkt stanowi ZSEE, to znaczy „Zużyty sprzęt elektryczny i elektroniczny” i dlatego nie należy go wyrzucać do śmieci niesegregowanych (to znaczy razem z innymi odpadami zmieszanymi), lecz należy go zutylizować oddzielnie,
umożliwiając poddanie go odpowiednim operacjom w celu ich reutylizacji lub specjalnej obróbce w celu bezpiecznego usunięcia i unieszkodliwienia ewentualnych substancji szkodliwych dla otoczenia oraz pozyskania surowców, które mogą zostać poddane recyklingowi. Prawidłowa utylizacja niniejszego produktu pomoże zachować cenne zasoby i uniknąć negatywnego wpływu na zdrowie ludzi i środowisko, które mogą być spowodowane niewłaściwym postępowaniem z odpadami.
Prosimy o skontaktowanie się z władzami lokalnymi, aby uzyskać dokładnej informacji o najbliższym punkcie selektywnej zbiórki. Mogą zostać nałożone kary za niewłaściwe postępowanie z odpadami, zgodnie z ustawodawstwem krajowym.
Dyrektywa unijna w sprawie urządzeń ZSEE została wdrożona przez każde państwo we własnym zakresie, dlatego chcąc zutylizować to urządzenie, najlepiej skontaktować się z lokalnymi władzami lub ze sprzedawcą w celu uzyskania informacji o prawidłowym sposobie postępowania przy utylizacji.
Symbol przekreślonego kosza jest ważny tylko w Unii Europejskiej; jeśli chce się zutylizować to urządzenie w innych krajach, najlepiej skontaktować się z lokalnymi władzami lub ze sprzedawcą w celu uzyskania informacji o prawidłowym sposobie postępowania przy utylizacji.
UWAGA!
Producent zastrzega sobie prawo wprowadzania zmian do urządzenia w dowolnym czasie i bez powiadomienia. Drukowanie, tłumaczenie i powielanie, nawet częściowe, niniejszej instrukcji, jest uwarunkowane upoważnieniem i zezwoleniem od Producenta.
Informacje techniczne, przedstawienia graficzne i wytyczne w tej instrukcji są tylko wskazujące i nie mogą być ujawnione.
Językiem instrukcji jest język polski i Producent nie ponosi odpowiedzialności za jakiekolwiek błędy w transkrypcji lub tłumaczeniu.
