Typ produktu	Cyfrowy camcorder HD
Marka	Sony
Model	HDR-CX410VE
Sensor	CMOS 1/3.91 cala, 5.43 megapikseli (efektywny wideo: 2.29 MP, foto: 2.29 MP)
Obiektyw	Zoom optyczny 30x, zoom cyfrowy 350x, Extended Zoom 55x (w HD), f/1.8-3.4, filtr 37 mm
Nośniki zapisu	Pamięć wewnętrzna (32 GB), Memory Stick PRO Duo, SD/SDHC/SDXC
Formaty wideo	AVCHD (HD), MP4, STD (SD)
Rozdzielczość zdjęć	Do 8,9 megapikseli (16:9) lub 6,7 megapikseli (4:3)
Ekran LCD	Ekran dotykowy 3 cale, 230 400 punktów, kąt regulacji 270°
Stabilizacja	SteadyShot optyczny (Active Mode w wideo)
GPS	Tak, wbudowany (geolokalizacja zdjęć i filmów)
Funkcje inteligentne	Wykrywanie twarzy, uśmiechu, inteligentny tryb automatyczny, priorytet twarzy
Zasilanie	Akumulator litowo-jonowy NP-FV50 (ok. 2 godz. ciągłego nagrywania w HD)
Złącza	HDMI micro, USB wbudowane, AV, gniazdo mikrofonu, wejście DC
Wymiary (dł. × wys. × gł.)	Ok. 57 × 67 × 126 mm (bez akumulatora i wystających części)
Waga	Ok. 290 g (z akumulatorem)
Konserwacja i czyszczenie	Czyścić obiektyw miękką szmatką; unikać kontaktu z deszczem; w przypadku kondensacji odczekać 1 godzinę przed użyciem
Bezpieczeństwo	Nie wystawiać na wilgoć; używać wyłącznie akcesoriów Sony; natychmiast wyłączyć w przypadku dymu lub nietypowego zapachu
Części zamienne i naprawialność	Akumulator NP-FV, ładowarka, kable USB/HDMI dostępne w serwisie Sony
Informacje ogólne	Instrukcja 291 stron; zawartość opakowania: kamera, akumulator NP-FV50, ładowarka, kable HDMI i USB, adapter pierścienia, przewodnik

Często zadawane pytania - HDR-CX410VE SONY

Jak włączyć kamerę i ustawić datę?

Otwórz ekran LCD, aby włączyć kamerę. Postępuj zgodnie z instrukcjami na ekranie, aby wybrać język, a następnie ustaw datę i godzinę. Aby później zmienić, użyj przycisków MENU > Ustawienia > Ustawienia ogólne > Ustaw datę i godzinę.

Jaki typ akumulatora użyć i jak go naładować?

Użyj akumulatora InfoLITHIUM z serii V (w zestawie NP-FV50). Włóż go do komory, a następnie podłącz dostarczoną ładowarkę sieciową do gniazda DC IN. Dioda POWER/CHG zaświeci się na pomarańczowo i zgaśnie po pełnym naładowaniu (około 155 minut).

Jakie nośniki zapisu mogę używać?

Ten model posiada pamięć wewnętrzną 32 GB i akceptuje karty Memory Stick PRO Duo (do 64 GB) oraz SD/SDHC/SDXC (do 64 GB). Domyślnie nagrywanie odbywa się na pamięć wewnętrzną. Aby zmienić, przejdź do MENU > Ustawienia > Ustawienia nośników > Nośnik zapisu.

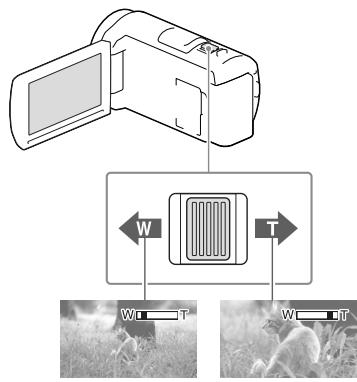

Jak wykonać zoom do przodu/tyłu?

Użyj pokrętła zoom na górze kamery. Obracaj delikatnie, aby uzyskać powolny zoom, lub szybko, aby uzyskać szybki zoom. Zoom optyczny wynosi 30x; powyżej zoom cyfrowy rozszerza do 350x (do ustawienia w MENU).

Jak przesłać filmy na komputer?

Podłącz wbudowany kabel USB do komputera. Włącz kamerę (otwarty ekran LCD). Pojawi się menu połączenia. Wybierz Pamięć masowa na ekranie dotykowym. Pliki pojawią się jako dysk zewnętrzny. Możesz także użyć oprogramowania PlayMemories Home (Windows) do importowania, zarządzania i nagrywania płyt DVD.

Jak używać GPS do geolokalizacji zdjęć?

Ustawienie GPS jest domyślnie włączone. Ikona satelity pojawia się na górze ekranu. Kamera automatycznie zapisuje współrzędne z każdym zdjęciem/filmem. Aby wyłączyć, przejdź do MENU > Ustawienia > Ustawienia ogólne > Ustawienia GPS > Nie.

Co zrobić, jeśli ekran dotykowy nie reaguje?

Ekran może wymagać kalibracji. Przejdź do MENU > Ustawienia > Ustawienia ogólne > Kalibracja. Postępuj zgodnie z instrukcjami, aby dotknąć celów. Jeśli problem będzie się powtarzał, wyłącz, wyjmij baterię, odczekaj minutę i spróbuj ponownie.

Jak nagrywać filmy w trybie ręcznym?

Naciśnij MENU > Urządzenie/Mikrofon > Ustawienia ręczne. Możesz dostosować ostrość, ekspozycję, balans bieli itp. Użyj przycisków +/– na ekranie. Aby wrócić do trybu automatycznego, naciśnij przycisk Auto (ikona A).

Dlaczego kamera sama się wyłącza?

To funkcja Oszczędzanie energii, która włącza się po 2 minutach bezczynności. Możesz ją wyłączyć w MENU > Ustawienia > Ustawienia ogólne > Oszcz. energii > Nie. Sprawdź też poziom naładowania akumulatora; jeśli jest niski, kamera wyłącza się automatycznie.

Jak usunąć pliki lub sformatować kartę pamięci?

Aby usunąć pojedyncze pliki, w trybie odtwarzania wybierz zdjęcie/film, naciśnij MENU > Edycja/Kopiowanie > Usuń. Aby sformatować kartę, przejdź do MENU > Ustawienia > Ustawienia nośników > Formatuj. Uwaga: formatowanie usuwa wszystkie dane.

INSTRUKCJA OBSŁUGI HDR-CX410VE SONY

Przydaczę są现阶段nych informacje na stronie:

Dal's informace naleznete rovn'z na webu:

Lásd meg:

http://www.sony.net/SonyInfo/Support/

Pioo0eTe5 Pnnoofoogies KAT aTavntoeic OEvOvEe 8oWtoeic Nov afoqov tv nQoiov auTo oogeite va Boeite oTo Tumuuvtoorigics peatov otny toooleia da µ

Dodatkowe informacja o tym produktie i odpowiedzi na najcȩśćj zadawane)ytania są na naszej internetowej stronie Obslugi Klienta.

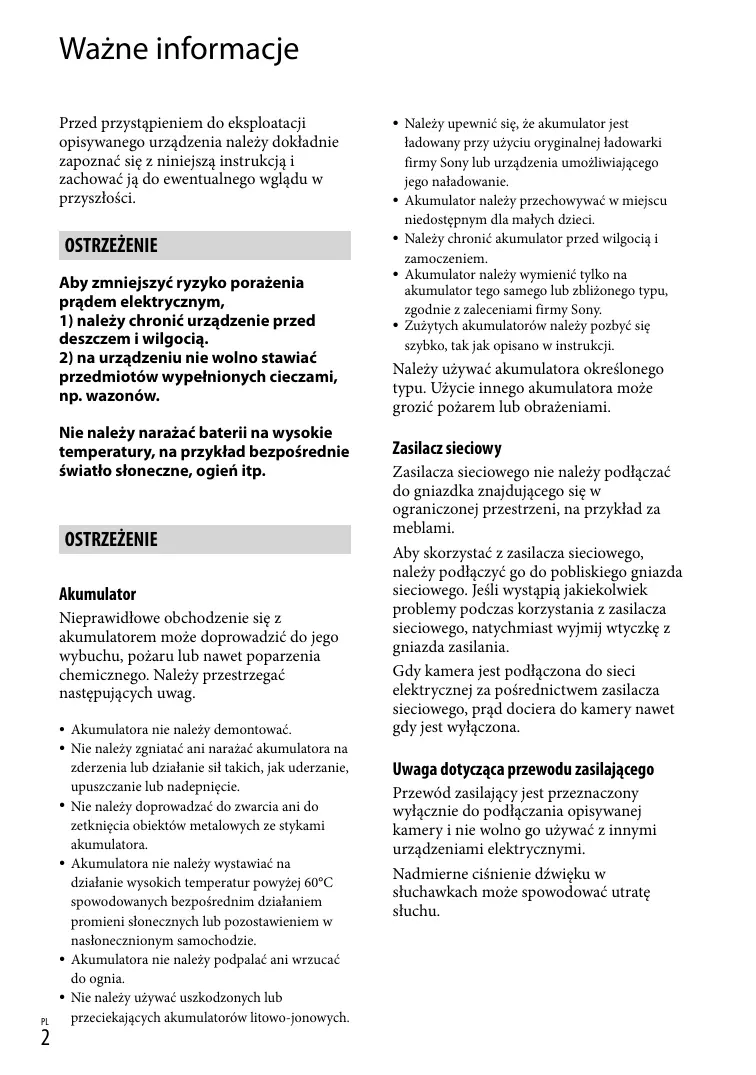

Przed przystapieniem do eksploataggi opisywanego urzadzenia nalezy dokladnie zapoznać sie z niniejsza instrukcjä i zachowacć ja do ewentualnégo wgladu w przyszlosci.

OSTRZEZENIE

Abyzmiejszyc ryzyko porazenia pradem elektrycznym,

1) nalezy chronić urzadzenie przy deszczem i wilgocía. 2) na urzadzeniu nie wolno stawiac przydmiotów wypelmionych cieczami, np. wazonow.

Nie nalezy narażć baterii na wyoskie temperatury, na przykład bezpośrednia swiatlo słoneczne, ogien itp.

OSTRZEZENIE

Akumulator

Nieprawidlowe obchodzenia sie z akumulatorem要去 doprowadzicdo loro wybuchu, pozaru lub nowet poparzenia chemicznego. Nalezy przyestrzegac nastepujacych uwag.

• Akumulatora nie nalezy demontowac.
• Nie należy zgniatać ani narażać akumulatora na zderzenia lub działanie sił takich, jak uderzanie, upuszczanie lub nadepnięcie.
• Nie doprowadzaj do zwarcia ani do zetknięcia obiektów metalowych ze stykami akumulatora.
• Akumulatora nie należy wystawiać na działanie wysokich temperatur powyżej 60°C spowodowanych bezpośrednim działaniem promieni słonecznych lub pozostawieniem w nasłonecznionym samochodzie.
• Akumulatora nie należy podpalać ani wrzucać do ognia.
• Nie należy używać uszkodzonych lub przyciekających akumulatorów litowo-jonowych.
• Należy upewnić się, że akumulator jest ładowany przy użyciu oryginalnej ładowarki firmy Sony lub urządzenia umożliwiającego jego naładowanie.
• Akumulator należy przechowywać w miejscu niedostępnym dla małych dzieci.
• Należy chronić akumulator przed wilgocią i zamoczeniem.
• Akumulator należy wymienić tylko na akumulator tego samego lub zbliżonego typu, zgodnie z zaleceniami firmy Sony. Zużytych akumulatorów należy pozbyć się szybko, tak jak opisano w instrukcji.

Należy używać akumulatora określonego typu. Użycie innego akumulatora może grozić pożarem lub obrażeniami.

Zasilacz sieciowy

Zasilacza sieciowego nie należy podłączać do gniazdka znajdującego się w ograniczonej przestrzeni za meblami.

Aby skorzystać z zasilacza sieciowego, należy podłączyć go do pobliskiego gniazda sieciowego. Jeśli wystąpią jakiekolwiek problemy podczas korzystania z zasilacza sieciowego, natychmiast wyjmij wtyczkę z gniazda zasilania.

Gdy kamera jest podłączona do sieci elektrycznej za pośrednictwem zasilacza sieciowego, prąd dociera do kamery nawet gdy jest wyłączona.

Uwaga dotycząca przewodu zasilającego

Przewód zasilający jest przeznaczony wyłącznie do podłączania opisywanej kamery i nie wolno go używać z innymi urządzeniami elektrycznymi.

Nadmierne ciśnienie dźwięku w słuchawkach może spowodować utratę słuchu.

KLIENCI Z EUROPY

CE

Niniejszym Sony Corporation oświadcza, że cyfrowa kamera video HD HDR-CX410VE/PJ420VE jest zgodna z zasadniczymi wymaganiami oraz innymi stosownymi postanowieniami Dyrektywy 1999/5/WE. Szczegółowe informacje można znaleźć pod następującym adresem URL:

http://www.compliance.sony.de/

Uwaga dla klientów w krajach stosujących dyrektywy UE

Produkt ten został wyprodukowany przez lub na zlecenie Sony Corporation, 1-7-1 Konan Minato-ku Tokio, 108-0075 Japonia. Przedsiębiorcą wprowadzającym produkt do obrotu na terytorium Rzeczypospolitej Polskiej jest Sony Europe Limited, The Heights, Brooklands, Weybridge, Surrey KT13 0XW, Wielka Brytania. Zapytania dotyczące zgodności produktu z wymaganiami prawa Unii Europejskiej należy kierować do Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Niemcy. W kwestiach dotyczących usług serwisowych lub gwarancji należy korzystać z adresów kontaktowych podanych w oddzielnych dokumentach dotyczących usług serwisowych lub gwarancji.

Urządzenie przetestowano i stwierdzono jego zgodność z limitami określonymi w przepisach dotyczących zgodności elektromagnetycznej dotyczących wykorzystania przewodów połączeniowych krótszych niż 3 metry.

Uwaga

Na obraz i dźwięk z urządzenia może wpływać pole elektromagnetyczne o określonej częstotliwości.

Uwaga

Jeśli ładunki elektrostatyczne lub pola elektromagnetyczne spowodują przerwanie przesyłania danych, należy uruchomić ponownie aplikację lub odłączyć, a następnie ponownie podłączyć kabel komunikacyjny (USB itp.).

Pozbywanie się zużytego sprzętu (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich mających własne systemy zbiórki)

Ten symbol na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako odpad komunalny, lecz powinno się go dostarczyć do odpowiedniego punktu zbiórki sprzętu elektrycznego i elektronicznego, w celu recyklingu. Odpowiednie zagospodarowanie zużytego produktu zapobiega potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego gospodarowania odpadami. Recykling materiałów pomaga chronić środowisko naturalne. W celu uzyskania bardziej szczegółowych informacji na temat recyklingu tego produktu, należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zagospodarowywania odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Pozbywanie się zużytych baterii (stosowane w krajach Unii Europejskiej i w pozostałych krajach europejskich mających własne systemy zbiórki)

Ten symbol umieszczony na baterii lub na jej opakowaniu oznacza, że nie może być ona traktowana jako odpad komunalny. Symbol ten dla pewnych rodzajów baterii

może być stosowany w kombinacji z symbolem chemicznym. Symbole chemiczne rtęci (Hg) lub ołowiu (Pb) stosuje się jako dodatkowe oznaczenia, jeśli bateria zawiera więcej niż 0,0005% rtęci lub 0,004% ołowiu.

Odpowiednio gospodarując zużytymi bateriami, możesz zapobiec potencjalnym negatywnym wpływom na środowisko oraz zdrowie ludzi, jakie mogłyby wystąpić w przypadku niewłaściwego obchodzenia się z tymi odpadami. Recykling baterii pomoże chronić środowisko naturalne.

W przypadku produktów, w których ze względu na bezpieczeństwo, poprawne działanie lub integralność danych wymagane jest stałe podłączenie do baterii, wymianę zużytej baterii należy zlecić wyłącznie wykwalifikowanemu personelowi stacji serwisowej.

Aby mieć pewność, że bateria znajdująca się w zużytym sprzęcie elektrycznym i elektronicznym będzie właściwie zagospodarowana, należy dostarczyć sprzęt do odpowiedniego punktu zbiórki.

W odniesieniu do wszystkich pozostałych zużytych baterii, prosimy o zapoznanie się z rozdziałem instrukcji obsługi produktu o bezpiecznym demontażu baterii. Zużytą baterię należy dostarczyć do właściwego punktu zbiórki.

W celu uzyskania bardziej szczegółowych informacji na temat zbiórki i recyklingu baterii należy skontaktować się z lokalną jednostką samorządu terytorialnego, ze służbami zajmującymi się zagospodarowywaniem odpadów lub ze sklepem, w którym zakupiony został ten produkt.

Informacja na temat modelu kamery*** można znaleźć na poniższej stronie:

Funkcje i sprzęt → str. 6

Ustawienie języka

• W razie potrzeby przy korzystaniu z kamery można zmienić język napisów na ekranie (str. 18). Dla ilustracji procedur obsługi wykorzystano zrzuty ekranu w danym języku.

Nagrywanie

• Przed rozpoczęciem nagrywania należy sprawdzić działanie funkcji nagrywania, aby mieć pewność, że obraz i dźwięk zostaną prawidłowo zarejestrowane.
• Nie jest przewidziana żadna rekompensata za wadliwe nagrania, nawet jeśli przyczyną problemów z nagrywaniem lub odtwarzaniem jest uszkodzenie kamery, nośnika itp. W różnych krajach i regionach świata stosowane są odmienne systemy kodowania kolorów w sygnale telewizyjnym. Do oglądania nagrań na ekranie telewizora konieczny jest odbiornik telewizyjny obsługujący format sygnału posiadanej kamery. Szczegółowe informacje na temat formatu sygnału można znaleźć w rozdziale zatytułowanym „Sposób korzystania z niniejszej instrukcji" (str. 6). Programy telewizyjne, filmy, taśmy wideo i inne materiały mogą być chronione prawami autorskimi. Nagrywanie takich materiałów bez upoważnienia może stanowić naruszenie praw autorskich.

Uwagi dotyczące eksploatacji

• Nie wolno wykonywać poniższych czynności. W przeciwnym razie może dojść do uszkodzenia nośnika zapisu, mogą wystąpić problemy z odtworzeniem nagrania, nagranie może zostać utracone albo mogą wystąpić inne nieprawidłowości.
• wyjmowanie karty pamięci, gdy świeci lub miga na zielono lampka dostępu (str. 20);
• odłączać akumulatora lub zasilacza sieciowego, ani dopuszczać do wstrząsów mechanicznych, gdy świeci lub miga na zielono lampka POWER/CHG (ładowanie) (str. 15) albo lampka dostępu (str. 20)
• Przy włączonym zasilaniu kamery podłączonej do innych urządzeń za pośrednictwem przewodu USB nie należy zamykać panelu LCD. Dane zarejestrowanych obrazów mogą zostać utracone. Kamerę należy użytkować zgodnie z miejscowymi przepisami.

Panel LCD

• Ekran LCD został wykonany z wykorzystaniem bardzo precyzyjnej technologii, dzięki której efektywność działania wynosi ponad 99.99% pikseli. Na ekranie LCD mogą się pojawiać czasami małe czarne lub jasne punkty (białe, czerwone, niebieskie lub zielone). Punkty te są normalnym efektem procesu produkcyjnego i nie mają żadnego wpływu na jakość nagrywanego obrazu.

Białe, czerwone, niebieskie lub zielone punkty

Uwagi dotyczące niniejszej instrukcji, ilustracji i informacji wyświetlanych na ekranie

• Przykładowe zrzuty ekranowe w niniejszej instrukcji mają charakter poglądowy i zostały uzyskane za pomocą aparatu cyfrowego. Z tego względu ich wygląd może odbiegać od rzeczywistych obrazów i wskaźników

wyświetlanych na monitorze posiadanej kamery. Rysunki kamery i wskaźników na jej ekranie zostały celowo powiększone lub uproszczone, aby ułatwić zrozumienie.

• Konstrukcja oraz dane techniczne kamery i akcesoriów mogą ulec zmianie bez powiadomienia.
• W niniejszej instrukcji pamięć wewnętrzna kamery (modele z pamięcią wewnętrzną) i karta pamięci określane są mianem „nośników zapisu".
• W niniejszej instrukcji płyta DVD z nagranym obrazem w wysokiej rozdzielczości (HD) określana jest mianem płyty AVCHD.

Więcej informacji o kamerze (Przewodnik użytkownika kamery „Handycam")

Przewodnik użytkownika kamery "Handycam" to instrukcja elektroniczna dostępna w Internecie. Można w nim znaleźć dokładne wskazówki dotyczące wielu funkcji kamery.

1 Otworzyć stronę wsparcia technicznego produktów Sony.

http://www.sony.net/SonyInfo/ Support/

2 Wybrać właściwy kraj lub region. 3 Na stronie wsparcia technicznego odnaleźć nazwę modelu posiadanej kamery. - Nazwa modelu znajduje się na spodzie posiadanej kamery.

Sposób korzystania z niniejszej instrukcji

W niniejszej instrukcji różnice w specyfikacjach poszczególnych modeli opisano razem.

W przypadku napotkania opisu „Modele z...” w stylu poniższych tekstów, należy sprawdzić w tym rozdziale, czy opis ten dotyczy posiadanej kamery.

• (Modele z funkcją GPS)
• (Model z systemem kodowania kolorów NTSC)

Aby sprawdzić nazwę modelu kamery

Zobacz na spodzie posiadanej kamery.

Różnice w funkcjach

Nazwa modelu	Nośniki zapisu		Format sygnalu	Polączenia USB	GPS
	Pamięc wewétrzna + karta pAMIȩci	Karta pAMIȩci
HDR-CX400E	-	✓	PAL	Tylko wyjscie	-
HDR-CX410VE	-	✓	PAL	Tylko wyjscie	✓
HDR-CX430VE/ PJ420VE/PJ430VE	✓	-	PAL	Tylko wyjscie	✓
HDR-CX510E/ PJ420E/PJ430E/ PJ510E	✓	-	PAL	Tylko wyjscie	-
HDR-PJ430	✓	-	NTSC	Wejscie/ wyjscie	-
HDR-PJ430V	✓	-	NTSC	Wejscie/ wyjscie	✓

Różnice w sprzęcie

Ilustracje prezentowane w niniejszej instrukcji przedstawiają model HDR-PJ420E.

Nazwa modelu	Projektor
HDR-CX400E/CX410VE/CX430VE/CX510E	-
HDR-PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/PJ430VE/PJ510E	✓

Uwagi

• W przypadku poniższych zagadnień opisy uzupełniono o nazwę modelu.
• Zasady bezpieczeństwa (str. 2)
• Części i elementy sterujące (str. 11)
• Listy menu (str. 48) Dane techniczne (str. 62) - Czas nagrywania filmów/liczba możliwych do zarejestrowania zdjęć (str. 55)

Spis treści

Ważne informacje 2

Więcej informacji o kamerze (Przewodnik użytkownika kamery "Handycam") 5

Sposób korzystania z niniejszej instrukcji 6

Różnice w funkcjach 6

Różnice w sprzęcie 7

Części elementy sterujące 11

Czynności wstępne

Elementy zestawu 14

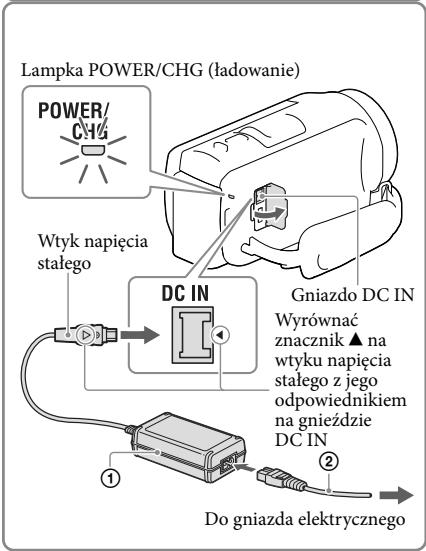

Ładowanie akumulatora 15

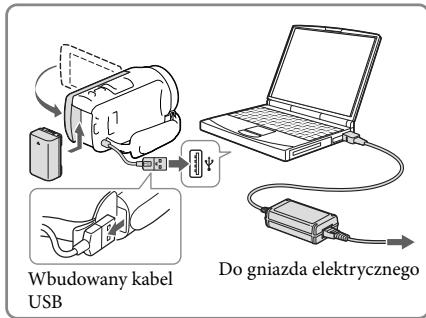

Ładowanie akumulatora z wykorzystaniem komputera 16

Ładowanie akumulatora za granicą 17

Włączanie zasilania i ustawianie daty i godziny 18

Zmiana ustawień języka 18

Przygotowanie nośnika zapisu 20

Wybór nośnika zapisu (Modele z pamięcią wewnętrzną) 20

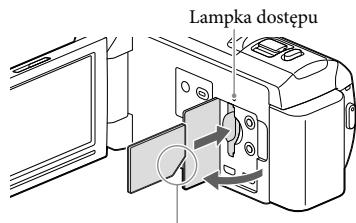

Wkładanie karty pamięci 20

Nagrywanie/Odtwarzanie

Nagrywanie 22

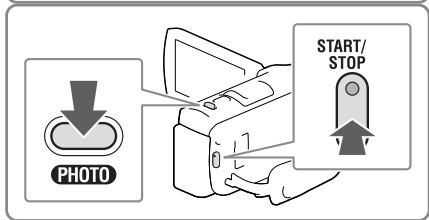

Nagrywanie filmów 22

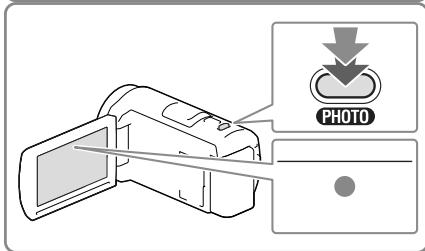

Robienie zdjęć 23

Praca z zoomem 25

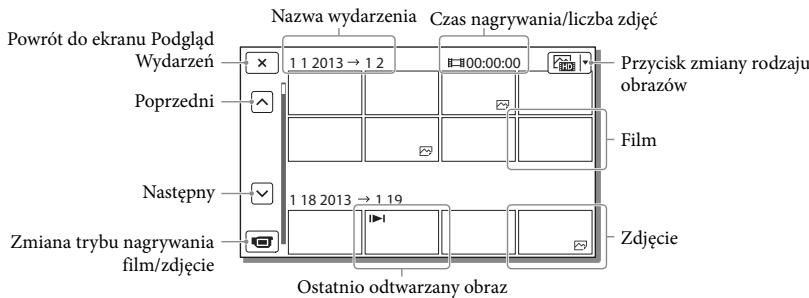

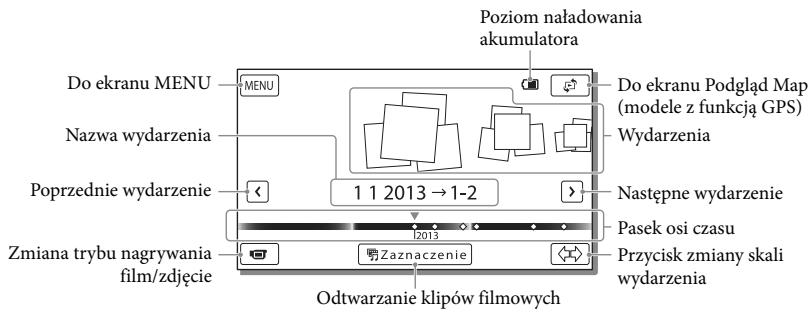

Odtwarzanie 26

Operacje zaawansowane

Rejestrowanie obrazów przy różnych ustawieniach 29

Wybór jakości obrazu filmów (Tryb nagrywania) 29

Automatyczne rejestrowanie ujęć (Zdjęcie z uśmiechem) 29

Automatyczny dobór optymalnego ustawienia do danych warunków nagrywania (Inteligentna automatyka) 30

Wybór formatu zapisu filmów 30

Rejestrowanie informacji o pozycji (Modele z funkcją GPS) 31

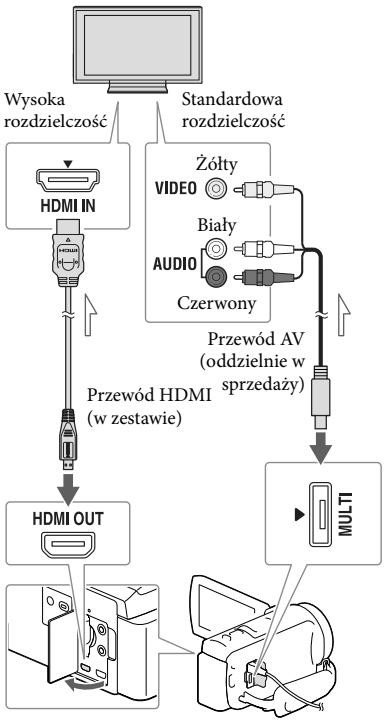

Odtwarzanie obrazów na ekranie odbiornika TV 32

Słuchanie 5,1-kanałowego dźwięku przestrzennego 32

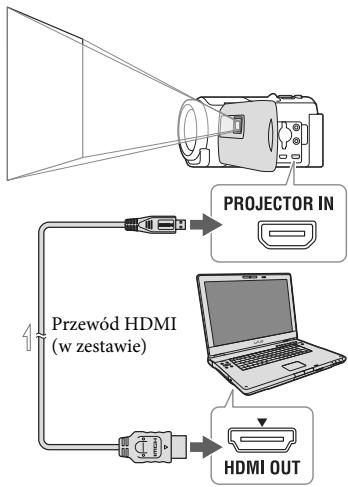

Korzystanie z wbudowanego projektora (Modele z projektorem) 33

Edycja

Edycja z poziomu kamery 36

Usuwanie filmów i zdjęć 36

Dzielenie filmu 37

Przechwytywanie zdjęcia z kadrów filmu (Modele z pamięcią wewnętrzną lub modele z funkcją wejścia USB) 37

Zapisywanie filmów i zdjęć przy użyciu komputera

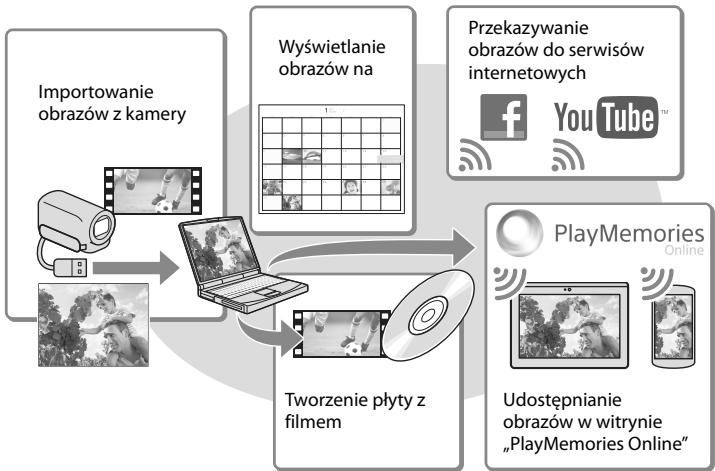

Odtwarzanie obrazów z poziomu komputera 39

Możliwości oprogramowania „PlayMemories Home" (Windows) 39

Oprogramowanie dla systemu Mac. 39

Przygotowanie komputera (Windows) 40

Sprawdzenie komputera 40

Instalowanie oprogramowania „PlayMemories Home" na komputerze .... 40

Uruchamianie programu „PlayMemoriesHome" 42

Zapisywanie obrazów na zewnętrznym urządzeniu pamięciowym

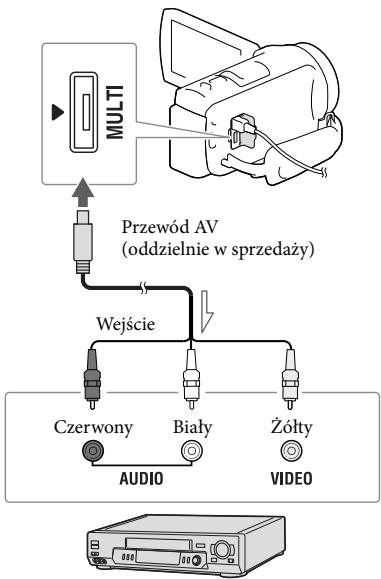

Tworzenie płyty w formacie standardowej rozdzielczości (STD) za pomocą nagrywarki 43

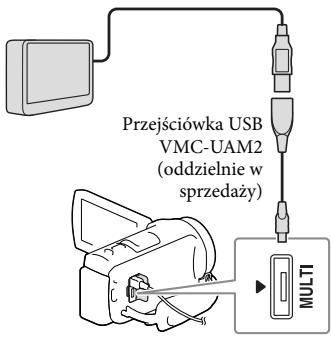

Zapisywanie obrazów w wysokiej rozdzielczości (HD) na zewnętrznym urządzeniu pamięciowym 44

Dostosowywanie ustawień kamery

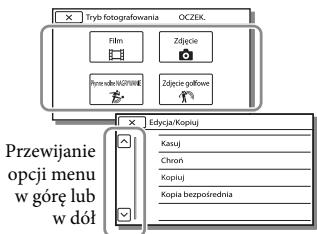

Korzystanie z menu. 47

Listy menu. 48

Pozostałe informacje/Indeks

Rozwiązywanie problemów 52

Informacje diagnostyczne/Wskaźniki ostrzegawcze 53

Czas nagrywania filmów/liczba możliwych do zarejestrowania zdjęć 55

Przewidywany czas nagrywania i odtwarzania dla poszczególnych akumulatorów 55

Przewidywany czas nagrywania filmów. 56

Przewidywana liczba możliwych do zarejestrowania zdjęć 58

Zasady obchodzenia się z kamerą 59

Dane techniczne 62

UMOWA LICENCYJNA UŻYTKOWNIKA KOŃCOWEGO DOTYCZĄCA DANYCH MAP

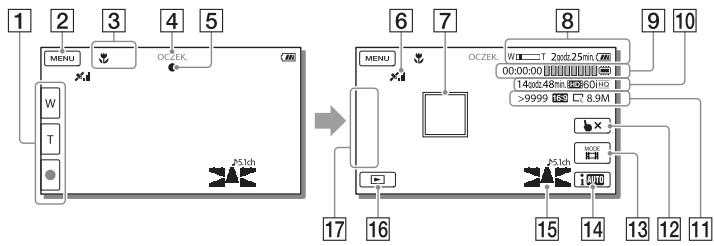

Wskaźniki na ekranie 70

Indeks 72

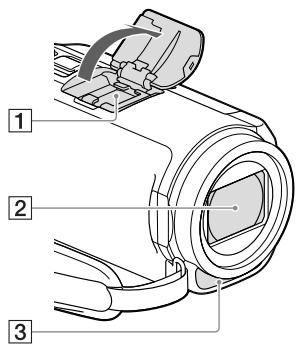

Części i elementy sterujące

Liczby w () to numery odnośnych stron.

1 Stopka multiinterfejsowa Multi Interface Shoe

Szczegółowe informacje dotyczące akcesoriów zgodnych ze stopką multiinterfejsową można znaleźć na witrynie Sony danego regionu lub uzyskać w punkcie sprzedaży wyrobów Sony, albo w miejscowym autoryzowanym punkcie serwisowym produktów Sony.

Nie można zagwarantować prawidłowego działania w przypadku akcesoriów innych producentów.

2 Obiektyw (typu G) 3 Wbudowany mikrofon

HDR-CX400E/CX410VE/CX430VE/ CX510E

HDR-PJ420E/PJ420VE/PJ430/PJ430E/ PJ430V/PJ430VE/PJ510E

1 Ekran LCD/Panel dotykowy (18, 19) Po obróceniu panelu LCD o 180 stopni można go zamknąć w taki sposób, aby ekran LCD pozostawał widoczny. Jest to wygodne podczas odtwarzania. 2 Głośnik 3 Dźwignia PROJECTOR FOCUS (33) 4 Obiektyw Projektora (33) 5 Antena GPS (HDR-CX410VE/CX430VE/ PJ420VE/PJ430V/PJ430VE)

Antena GPS znajduje się w panelu LCD.

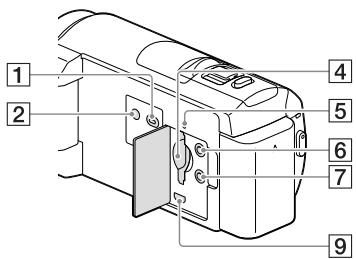

HDR-CX400E/CX410VE/CX430VE/ CX510E

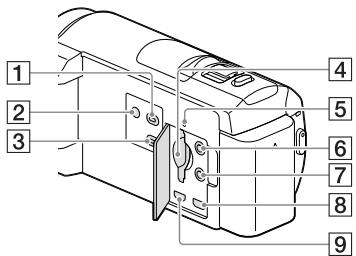

HDR-PJ420E/PJ420VE/PJ430/PJ430E/ PJ430V/PJ430VE/PJ510E

1 Przycisk (Podgląd obrazów) 2 Przycisk POWER 3 Przycisk PROJECTOR (33) 4 Gniazdo karty pamięci (20) 5 Lampka dostępu do karty pamięci (20) Gdy lampka jest podświetlona lub miga, kamera odczytuje/zapisuje dane. 6 Gniazdo (mikrofon) (PLUG IN POWER) 7 Gniazdo (słuchawkowe) 8 Gniazdo PROJECTOR IN (34) 9 Gniazdo HDMI OUT (32)

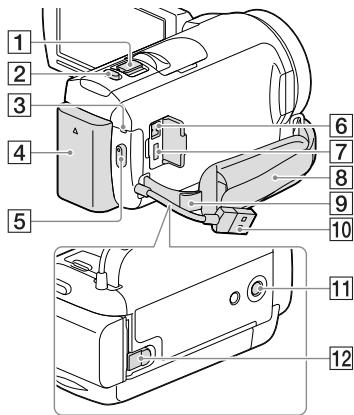

1 Dźwignia regulacji zbliżenia (25) 2 Przycisk PHOTO (23) 3 Lampka POWER/CHG (ładowanie) (15) 4 Akumulator (15) 5 Przycisk START/STOP (22) 6 Gniazdo DC IN (15) 7 Złącze USB Multi/Micro (32) Do obsługi urządzeń zgodnych ze standardem Micro USB. 8 Pasek na rękę 9 Zapięcie do zrobienia paska na ramię 10 Wbudowany kabel USB (16) 11 Gniazdo statywu Do mocowania statywu (oddzielnie w sprzedaży; długość śruby statywu nie może być dłuższa niż 5,5 mm). W przypadku niektórych statywów mogą wystąpić problemy z zamocowaniem kamery we właściwym kierunku. 12 Dźwignia zwalniająca BATT (akumulatora) (17)

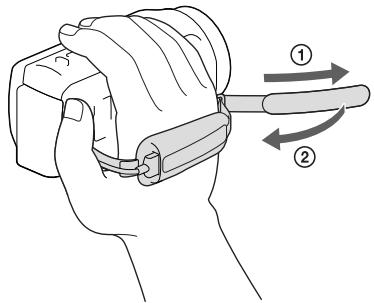

Mocowanie paska na rękę

Mocowanie pierścienia redukcyjnego

Wyrównaj prawidłowo pierścień redukcyjny względem kamery (①), a następnie obróć go zgodnie z kierunkiem strzałki, aż wskoczy na swoje miejsce (②).

• Pierścień redukcyjny umożliwia przyjęcie na średnicę filtra 37 mm , pozwalając zastosować zalecany konwerter optyczny.
• Po założeniu pierścienia redukcyjnego nie należy zamocowywać konwertera typu rybie oko/konwertera szerokokątnego.
• Aby zdjąć pierścień redukcyjny, wystarczy obrócić go przeciwnie do kierunku strzałki.

Czynności wstępne

Elementy zestawu

Numery w nawiasach() oznaczają liczbę dostarczonych elementów.

Kamera (1)

Zasilacz sieciowy (1)

Przewód zasilający (1)

Przewód HDMI (1)

Pomocniczy przewód połączeniowy USB (1)

Znajdujący się w zestawie pomocniczy przewód połączeniowy USB można stosować wyłącznie z opisywaną kamerą. Z przewodu tego należy korzystać, gdy wbudowany kabel USB kamery (str.16) jest za krótki do uzyskania połączenia.

Pierścień redukcyjny (1)

"Instrukcja obsługi" (Niniejsza instrukcja) (1)

Uwagi

• Oprogramowanie „PlayMemories Home" oraz „Przewodnik pomocniczy PlayMemories Home" można pobrać z witryn firmy Sony (str. 40).

Ładowanie akumulatora

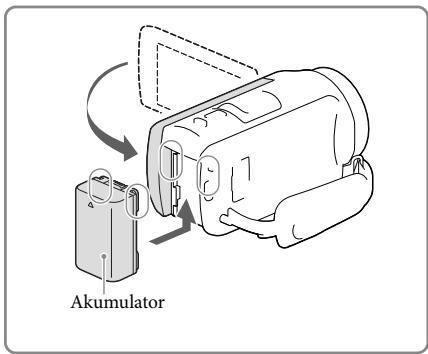

1 Zamknąć ekran LCD i zamocować akumulator.

• Wyrównać nacięcie na kamerze z występem akumulatora, a następnie przycisnąć akumulator w górę.

2 Podłączyć zasilacz sieciowy (1) do kamery, a przewód zasilający (2) do gniazda elektrycznego.

• Lampka POWER/CHG (ładowanie) zmieni kolor na pomarańczowy.
• Po całkowitym naładowaniu akumulatora lampka POWER/CHG (ładowanie) gaśnie. Odłączyć zasilacz sieciowy od gniazda DC IN posiadanej kamery.

Uwagi

• Do kamery nie wolno podłączać innego akumulatora „InfoLITHIUM" niż akumulator serii V.
• W przypadku podłączenia lampy wideo (oddzielnie w sprzedaży) zalecane jest korzystanie z akumulatora NP-FV70 lub NP-FV100.
• Do zasilania posiadanej kamery nie wolno używać akumulatora NP-FV30 „InfoLITHIUM".
• W momencie zakupu kamera jest ustawiona w taki sposób, aby po około 2 minutach bezczynności wyłączała się automatycznie w celu uniknięcia rozładowania akumulatora ([Oszczędz. energia], str. 50).

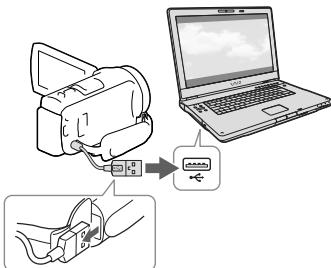

Ładowanie akumulatora z wykorzystaniem komputera

Wyłączyć kamerę i podłączyć ją do uruchomionego komputera za pośrednictwem wbudowanego kabla USB.

Ładowanie akumulatora przy użyciu ładowarki/zasilacza sieciowego USB AC-UD10 (oddzielnie w sprzedaży)

Akumulator można ładować, podłączając wbudowany kabel USB do gniazda elektrycznego za pośrednictwem ładowarki/zasilacza sieciowego USB AC-UD10 (oddzielnie w sprzedaży). Do ładowania kamery nie wolno używać przenośnych ładowarek CP-AH2R, CP-AL lub AC-UP100 marki Sony (oddzielnie w sprzedaży).

Czas ładowania

Orientacyjny czas (w minutach) wymagany do całkowitego naładowania kompletnie rozładowanego akumulatora NP-FV50 (w zestawie).

W przypadku korzystania z zasilacza sieciowego: 155 min.

Przy podłączeniu do komputera za pośrednictwem wbudowanego kabla USB*: 280 min.

• Czasy ładowania podane powyżej zmierzono w trakcie ładowania kamery w temperaturze 25°C. Wskazane jest ładowanie akumulatora w zakresie temperatur od 10°C do 30°C.
• Czasy ładowania zmierzono bez korzystania z pomocniczego przewodu połączeniowego USB.

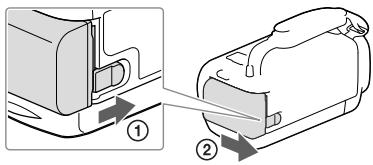

Odłączanie akumulatora

Zamknąć ekran LCD. Przesunąć dźwignię zwalniającą BATT (akumulatora) (①), a następnie odłączyć akumulator (②).

Korzystanie z kamery w sposób ciągły przez dłuższy czas

Podłączyć zasilacz sieciowy do kamery, a przewód zasilający do gniazda elektrycznego.

Szczegółowe informacje na temat podłączania zasilacza sieciowego można znaleźć w rozdziale „Ładowanie akumulatora" (str. 15).

Używając kamery podłączonej do zasilacza sieciowego, nie trzeba martwić się o wyczerpanie akumulatora.

Uwagi dotyczące zasilacza sieciowego

• Nie wolno zwierać metalowymi przedmiotami wtyku napięcia stałego zasilacza sieciowego ani styków akumulatora. Grozi to awarią.
• Zasilacz sieciowy należy odłączać od kamery, trzymając zarówno za kamerę, jak i za wtyk napięcia stałego.

Czas nagrywania, czas odtwarzania (str. 55) - Wskaźnik stopnia naładowania (str. 24)

Ładowanie akumulatora za granicą

Włączanie zasilania i ustawianie daty i godziny

Informacja na temat modelu kamery znajduje się na poniższej stronie:

Funkcje i sprzęt → str. 6

1 Otworzyć ekran LCD kamery i włączyć zasilanie.

• Kamerę można również włączyć, naciskając przycisk POWER (str. 12).

2 Wybrać właściwy język, a następnie wybrać [Dalej].

3 Wybrać odpowiedni obszar geograficzny, korzystając z przycisków [ ]/ , a następnie wybrać [Dalej].

4 Ustawić [Czas letni], wybrać format daty oraz datę i godzinę.

• Po ustawieniu w pozycji [Czas letni] opcji [Włącz] wskazanie zegara zostanie przesunięte o 1 godzinę do przodu.
• W przypadku wyboru daty i godziny należy zaznaczyć właściwą pozycję i dokonać odpowiedniego ustawienia za pomocą przycisków.
• Wybór OK → X kończy operację ustawienia daty i godziny.

Zmiana ustawień języka

Istnieje możliwość zmiany języka informacji i komunikatów wyświetlanych na ekranie.

Wybrać kolejno: [MENU] → [Konfiguracja] → [Ustawienia ogólne] → [Language Setting] → właściwy język.

Zamknąć ekran LCD lub nacisnąć przycisk POWER (str. 12).

Regulacja kąta panelu LCD

Najpierw otworzyć panel LCD pod kątem 90 stopni w stosunku do kamery (①), a następnie wyregulować jego kąt (②).

② 180 stopni (maks.)

① 90 stopni względem kamery

Wyłączanie sygnalizacji dźwiękowej

Wybrać kolejno: [MENU] → [Konfiguracja] → [Ustawienia ogólne] → [Brzęczyk] → [Wyłącz].

Uwagi

• Na nośniku zapisu automatycznie rejestrowane są informacje o dacie i godzinie nagrania. Nie są one wyświetlane podczas nagrywania. Można je sprawdzić jako [Kod danych] podczas odtwarzania. Aby je wyświetlić, należy wybrać kolejno: [MENU] → [Konfiguracja] → [Ustaw. odtwarzania] → [Kod danych] → [Data/Czas].
• Po ustawieniu zegara godzina będzie automatycznie korygowana przy opcji [Auto nast. zegara] i [Auto nast. regionu] ustawionej na [Włącz]. W przypadku niektórych krajów lub regionów automatyczne ustawianie godziny może być niedostępne. W takim przypadku w pozycji [Auto nast. zegara] i [Auto nast. regionu] należy ustawić opcję [Wyłącz] (modele z funkcją GPS).

• [Włączanie z LCD] (str. 50)
• Ponowne ustawianie daty i godziny: [Ustaw. daty i czasu] (str. 51)
• Kalibracja panelu dotykowego: [Kalibrowanie] (str. 50)

Przygotowanie nośnika zapisu

Informacja na temat modelu kamery znajduje się na poniższej stronie:

Funkcje i sprzęt → str. 6

Na ekranie kamery wyświetlane są następujące symbole odpowiadające nośnikom zapisu, których można używać.

	Domyślny nośnik zapisu	Alternatywny nośnik zapisu
Modele bez*pAMIÇi wewnętrznej	Karta pAMIÇi	-
Modele z*pAMIÇi wewnȩtrznych	PAMIć wewnȩtrzna	Karta pAMIÇi

Uwagi

• Nie ma możliwości wyboru oddzielnego nośnika zapisu dla filmów i dla zdjęć.

Wybór nośnika zapisu (Modele z pamięcią wewnętrzną)

Wybrać kolejno: [MENU] → [Konfiguracja] → [Ustawienia nośnika] → [Wybór nośnika] → właściwy nośnik.

Wkładanie karty pamięci

Otworzyć pokrywę, wsunąć do oporu kartę pamięci, aż wskoczy na swoje miejsce.

• W przypadku włożenia nowej karty pamięci pojawi się ekran [Przygotowywanie pliku bazy danych obrazu. Proszę czekać]. Należy odczekać, aż ekran ten zniknie.

Kartę pamięci należy włożyć w taki sposób, aby ścięty narożnik był ustawiony zgodnie z rysunkiem.

Otworzyć pokrywę, lekko nacinając kartę papieru.

Uwagi

• Aby zapewnić stabilną pracę karty pamięci, przed pierwszym użyciem wskazane jest jej sformatowanie z poziomu kamery (str. 50). Formatowanie karty pamięci spowoduje usunięcie wszystkich zapisanych na niej danych, których nie będzie można odzyskać. Ważne dane należy zapisać, na przykład na komputerze.
• Po wyświetleniu komunikatu [Nie udało się utworzyć nowego pliku bazy danych obrazu. Prawdopodobnie nie ma wystarczającej ilości wolnego miejsca.] kartę pamięci należy sformatować (str. 50).
• Sprawdzić kierunek wkładania karty pamięci. Włożenie karty pamięci niewłaściwą stroną grozi uszkodzeniem karty, gniazda karty pamięci lub znajdujących się na niej danych.
• Podczas wkładania i wyjmowania karty pamięci należy zachować ostrożność, aby karta nie wyskoczyła z gniazda i nie upadła.

Typy kart pamięci, których można używać w kamerze

	Klasa szybkość karty SD	Pojemność (sprawdzona w trakcie pracy)	Okresłana w niniejszej instrukcji jako
„Memory Stick PRO Duo“ (Mark2)	—	Maks. 32 GB	„Memory Stick PRO Duo“
„Memory Stick PRO-HG Duo“		Maks. 64 GB
„Memory Stick XC-HG Duo“
Karta pAMIÇI SD	Klasy 4 lub szybsza	Maks. 64 GB	Karta SD
Karta pAMIÇI SDHC
Karta pAMIÇI SDXC

• Nie można zapewnić prawidłowego współdziałania ze wszystkimi kartami pamięci.

Uwagi

• W opisywanej kamerze nie należy używać kart MultiMediaCard.
• Filmów zarejestrowanych na kartach pamięci „Memory Stick XC-HG Duo" i SDXC nie można importować ani odtwarzać z poziomu komputerów lub urządzeń audio-wideo, które nie obsługują systemu plików exFAT*, po podłączeniu kamery do wspomnianych urządzeń za pośrednictwem przewodu USB. Wcześniej należy sprawdzić, czy podłączane urządzenie obsługuje system exFAT. W przypadku pojawienia się ekranu operacji formatowania po podłączeniu sprzętu, który nie obsługuje systemu exFAT, nie wolno przeprowadzać formatowania. W przeciwnym razie wszystkie dane zostaną utracone.
• exFAT to system plików używany w przypadku kart pamięci „Memory Stick XC-HG Duo" i SDXC.

• Nośniki zapisu/odtwarzania/edycji: Wskaźniki na ekranie podczas nagrywania (str. 70)
• Czas nagrywania filmów/liczba zdjęć do zarejestrowania (str. 55)

Nagrywanie/Odtwarzanie

Nagrywanie

Informacja na temat modelu kamery znajduje się na poniższej stronie:

Funkcje i sprzęt → str. 6

Domyślnie filmy i zdjęcia są zapisywane na następujących nośnikach. Filmy są nagrywane w wysokiej rozdzielczości (HD).

Model bez pamięci wewnętrznej: Karta pamięci

Model z pamięcią wewnętrzną: Pamięć wewnętrzna

Nagrywanie filmów

1 Otworzyć ekran LCD.

2 Nacisnąć przycisk START/STOP, aby rozpocząć nagrywanie.

• Aby przerwać nagrywanie, należy ponownie nacisnąć przycisk START/STOP.
• Podczas nagrywania filmów można rejestrować zdjęcia, naciskając przycisk PHOTO (Nagrywanie dwójkowe).

Uwagi

• Zamknięcie ekranu LCD podczas nagrywania filmów spowoduje przerwanie operacji nagrywania.
• Maksymalny czas ciągłego nagrywania filmów wynosi ok. 13 godzin.
• Gdy rozmiar pliku filmowego przekroczy 2 GB, automatycznie tworzony jest kolejny plik.
• Następujące elementy sygnalizują kontynuowanie operacji zapisu na nośniku po zakończeniu nagrywania. W tym czasie kamerę należy chronić przed wstrząsami mechanicznymi lub drganiami i nie wolno odłączać akumulatora ani zasilacza sieciowego.

Zapalona lub migająca lampka dostępu (str. 20)

-Migający symbol nośnika w prawym górnym rogu ekranu LCD

• Przy niektórych ustawieniach w pozycji [Tryb NAGR] i Szybkości klatek mogą wystąpić problemy z rejestrowaniem zdjęć.
• Istnieje możliwość wyświetlania zarejestrowanych obrazów na całej powierzchni ekranu (wyświetlanie pełnoekranowe). Jednak w przypadku odtwarzania obrazów na ekranie telewizora, który nie jest zgodny z wyświetlaniem pełnoekranowym, górna, dolna, prawa i lewa krawędź obrazu są nieznacznie ucięte. Zalecane jest rejestrowanie obrazów przy opcji [Linia siatki] ustawionej na [Włącz] i z użyciem zewnętrznej ramki funkcji [Linia siatki] (str. 49).

Czas nagrywania/liczba możliwych do zarejestrowania zdjęć (str. 55) [Wybór nośnika] (Modele z pamięcią wewnętrzną) (str. 20) - Pozostały czas nagrywania, dostępna pojemność [Informacja o nośniku] (str. 50)

Robienie zdjęć

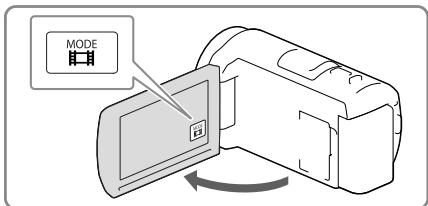

1 Otworzyć ekran LCD i wybrać kolejno [MODE] → (Zdjęcie).

2 Nacisnąć lekko przycisk PHOTO, aby ustawić ostrość, po czym nacisnąć go do oporu.

• W przypadku prawidłowo ustawionej ostrości na ekranie LCD pojawi się wskaźnik blokady AE/AF.

Zmiana rozmiaru obrazu: [ Rozm. obrazu] (str. 49)

Wyświetlenie informacji na ekranie LCD

Informacja na ekranie LCD pojawia się po upływie kilku sekund bezczynności od momentu włączenia kamery lub zmiany trybu filmowania na tryb fotografowania albo odwrotnie. Aby wyświetlić informację na temat ikon funkcji przydatnych przy nagrywaniu, wystarczy dotknąć ekranu LCD w dowolnym miejscu, z wyjątkiem przycisków.

• Wyświetlenie informacji na ekranie LCD przy użyciu czasu: [Ustaw. wyświetlania] (str. 49)

Opisano tutaj zarówno ikony trybów filmowania, jak i fotografowania. Szczegóły znajdziesz na stronie podanej w ().

1 Przycisk zoomu (W: szeroki kąt/T: teleobiektyw), przycisk START/STOP (w trybie filmowania), przycisk PHOTO (w trybie fotografowania) 2 Przycisk MENU (47) 3 Stan wykryty przez tryb Inteligentna automatyka (30) [4] Stan nagrywania ([OCZEK.]/[NAGRYWANIE]) [5] Blokada AE/AF (automatyczna ekspozycja/automatyczna ostrość) (23) 6 Stan triangulacji GPS* (31) 7 Śledzenie ostrości [8] Zoom, poziom naładowania akumulatora 9 Licznik (godzina: minuta: sekunda), rejestrowanie zdjęcia, nośnik zapisu/odtwarzania/edycji (70) 10 Orientacyjny pozostały czas nagrywania, jakość nagrywanego obrazu, szybkość klatek, tryb nagrywania (HD/STD), rozmiar filmu (MP4) (29) 11 Orientacyjna liczba możliwych do nagrania zdjęć, format (16:9 lub 4:3), rozmiar zdjęcia (L/M/S) 12 Przycisk anulowania śledzenia ostrości 13 Przycisk [MODE] (Tryb fotografowania) (23) 14 Przycisk Inteligentna automatyka (30) 15 Tryb audio (49), Wyśw. poz. dźw. (49) 16 Przycisk Podgląd obrazu (26) 17 Mój przycisk (istnieje możliwość przypisania ulubionych funkcji ikonom wyświetlanym w tym obszarze) (49)

* Modele z funkcją GPS

Otworzyć panel LCD pod kątem 90 stopni do kamery (①), a następnie obrócić go o 180 stopni w stronę obiektywu (②).

Na ekranie LCD pojawi się lustrzane odbicie obrazu, ale nagrywany będzie normalny obraz.

Praca z zoomem

W (Szeroki kąt): Szersze ujęcie T (Teleobiektyw): Zbliżenie

• Za pomocą dźwigni power zoomu można powiększyć obraz maksymalnie 55-krotnie (Extended Zoom) w stosunku do oryginalnego rozmiaru.
• Powolną zmianę zoomu można uzyskać delikatnie przesuwając dźwignię regulacji zbliżenia. Przesuwanie dźwigni w szerszym zakresie powoduje szybszą zmianę zoomu.

Uwagi

• Palec należy przez cały czas trzymać na dźwigni regulacji zbliżenia. Zdjęcie palca z dźwigni regulacji zbliżenia i zwolnienie jej może spowodować zarejestrowanie głośnej pracy dźwigni.
• Tempo zbliżania/oddalania nie można zmieniać przyciskami / na ekranie LCD.
• Minimalna odległość między kamerą a obiektem, która umożliwia zachowanie ostrości, wynosi około 1 cm w przypadku ustawienia trybu szerokokątnego oraz około 80 cm po wybraniu trybu teleobiektywu.
• W następujących przypadkach obrób może powiększyć maksymalnie 30-krotnie z wykorzystaniem zoomu optycznego:

-Gdy w pozycji [SteadyShot] ustawiono inną opcję niż [Aktywny]

-Po wybraniu trybu (Zdjęcie)

• Większy poziom zbliżenia: [Zoom cyfrowy] (str. 48)

Odtwarzanie

Informacja na temat modelu kamery znajduje się na poniższej stronie: Funkcje i sprzęt → str. 6

Zarejestrowane obrazy można wyszukiwać po dacie i godzinie (Podgląd Wydarzeń) lub lokalizacji nagrania (Podgląd Map (modele z funkcją GPS)).

1 Otworzyć ekran LCD i nacisnąć przycisk na kamerze, aby przejść do trybu odtwarzania. - Do trybu odtwarzania można przejść, wybierając na ekranie LCD (str. 24). 2 Za pomocą / przesunąć odpowiednie wydarzenia na środek (①) i zaznaczyć je (②). - Kamera automatycznie wyświetla zarejestrowane obrazy jako wydarzenia w oparciu o datę i godzinę. 3 Wybrać obraz. - Kamera rozpocznie odtwarzanie począwszy od zaznaczonego obrazu do ostatniego obrazu w ramach danego wydarzenia. 4 Wybrać właściwe przyciski na ekranie LCD odpowiedzialne za różne operacje odtwarzania.

Glośćnocy	Glośćnocy / Głowęcieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecieciecia/0	Poprzejnosćy
Kasuj	0 / 0	Przewijanie do tyłu/Przewijanie do przydodu
Kontekst	0 / 0	Odtwarzanie/Pauza
Zatrzymanie	0	Odtwarzanie/zatrzymywanie pokazu slajdów

• W przypadku pewnych odtwarzanych obrazów niektóre opisane powyżej przyciski mogą się nie pojawiać.
• Kolejne naciśnięcia przycisków / [w] trakcie odtwarzania zwiększają tempo odtwarzania ok. 5 razy → ok. 10 razy → ok. 30 razy → ok. 60 razy.
• Aby odtwarzać filmy w zwolnionym tempie, wystarczy w trybie pauzy wybrać 1 / 2 .
• Aby powtórzyć pokaz slajdów, wystarczy wybrać → [Ust.Pok.slajd.]

Widok ekranu w przypadku Podglądu Wydarzeń

• Obrazy o zmniejszonych rozmiarach, umożliwiające wyświetlenie wielu obrazów jednocześnie na ekranie indeksu, określane są mianem „miniatur".

Uwagi

• Aby zapobiec utracie danych obrazu, należy regularnie zapisywać wszystkie nagrane obrazy na nośnikach zewnętrznych (str. 44).
• Domyślnie, wstępnie rejestrowany jest zabezpieczony film demonstracyjny (modele z pamięcią wewnętrzną).

Dotykając [Podgląd Map], przejdź do Podglądu Map.

• W przypadku korzystania z danych mapy po raz pierwszy:
• Pojawi się monit z zapytaniem o akceptację warunków umowy licencyjnej na dane mapy. Z danych mapy można korzystać po dotknięciu przycisku [Tak] na ekranie, co jest równoznaczne z wyrażeniem zgody na warunki umowy licencyjnej (str. 66).
• Dotknięcie przycisku [Nie] uniemożliwia korzystanie z danych mapy. Jednakże w przypadku ponownej próby skorzystania z danych mapy, na ekranie pojawi się ten sam komunikat i będzie można korzystać z danych mapy po dotknięciu przycisku [Tak].

Odtwarzanie obrazów przy użyciu innych urządzeń

• Zwykle występują problemy z odtwarzaniem obrazów zarejestrowanych opisywaną kamerą na innych urządzeniach. Również w przypadku opisywanej kamery mogą wystąpić problemy z odtwarzaniem obrazów zarejestrowanych z poziomu innych urządzeń.
• Filmów w standardowej jakości obrazu (STD) nagranych na karty pamięci SD nie można odtwarzać na sprzęcie AV innych producentów.

Operacje zaawansowane

Rejestrowanie obrazów przy różnych ustawieniach

Informacja na temat modelu kamery*** można znaleźć na poniższej stronie: Funkcje i sprzęt → str. 6

Wybór jakości obrazu filmów (Tryb nagrywania)

W przypadku nagrywania filmów w wysokiej rozdzielczości (HD) istnieje możliwość zmiany trybu nagrywania, który decyduje o jakości filmu. Od wybranego trybu nagrywania zależą czas nagrywania (str. 56) lub rodzaje nośników, na które można kopiować obrazy. ([Standard HQ] jest ustawieniem domyślnym.)

1 Wybrać [MENU] → [Jakość/rozm. obrazu] → [Tryb NAGR]. 2 Wybrać odpowiedni tryb nagrywania.

Tryb nagrywania i nośniki, na które można kopiować obrazy

Rodzaje nośników	Tryb nagrywania
	PS*	FX	FH/HQ/LP
Opisywana kamera
Pamięc wewnȩtrzna**	✓	✓	✓
Karta pAMIÇi	✓	✓	✓
Urżadzenia zȩwnȩtrzne
Zȩwnȩtrze urżadzenia pAMIÇiowe	✓	✓	✓
Płyty Blu-ray	✓	✓	✓
Płyty AVCHD	-	-	✓

• Opcje PS można ustawić tylko wówczas, gdy w pozycji [Szybkość klatek] ustawiono opcję [60p] (modele z systemem kodowania kolorów NTSC) / [50p] (modele z systemem kodowania kolorów PAL). **Modele z pamięcią wewnętrzną

Automatyczne rejestrowanie uśmiechów (Zdjęcie z uśmiechem)

W momencie wykrycia przez kamerę uśmiechniętej osoby podczas nagrywania filmu automatycznie rejestrowane jest zdjęcie (str. 48). ([Nagryw. dwoiste] jest ustawieniem domyślnym.)

Kamera wykrywa twarz. Kamera wykrywa uśmiech (kolor pomarańczowy).

Uwagi

• Przy poniższych ustawieniach nie można korzystać z funkcji Zdjęcie z uśmiechem.
• [Tryb NAGR]: [Najwysz. jakość FX]
• W niektórych warunkach nagrywania, przy pewnych obiektach i ustawieniach kamery mogą występować problemy z wykrywaniem uśmiechów.

• [Czułość wykrywania uśmiechu] (str. 49)

Automatyczny dobór ustawień do danych warunków nagrywania (Inteligentna automatyka)

Kamera rozpoczyna nagrywanie filmów po automatycznym wybraniu najbardziej odpowiedniego ustawienia dla danych obiektów lub danej sytuacji. ([Włącz] jest ustawieniem domyślnym.)

1 Wybrać [Włącz] → OK w prawym dolnym rogu ekranu nagrywania filmów lub zdjęć.

2 Skierować kamerę w stronę obiektu i rozpocząć nagrywanie.

• Zostaną wyświetlone ikony odpowiadające wykrytym warunkom.

Wykrywanie twarzy: (Portret),

(Dziecko)

Wykrywanie ujęcia: (Pod światło),

(Pejzaż), (Nocny widok),

(Reflektor), (Słabe oświetlenie), (Makro)

Wykrywanie organ kamery: (W

ruchu), (Statyw)

Wykrywanie dźwięków: 量

• Aby anulować funkcję Inteligentna automatyka, wystarczy wybrać [AUTO] → [Wyłącz].

Uzyskiwanie jaśniejszych obrazów niż w przypadku funkcji Inteligentna automatyka

Wybrać kolejno: [MENU] → [Aparat/

Mikrofon] [Ręczne nastawy]

[Low Lux].

Uwagi

• W pewnych warunkach nagrywania kamera może nie wykryć właściwego ujęcia lub odpowiedniego obiektu.

Wybór formatu zapisu filmów

Posiadana kamera pozwala nagrywać filmy w trzech różnych formatach zapisu.

1. Wybrać [MENU] → [Jakość/rozmiar obrazu] → [HD/MP4] / [STD]

2. Wybrać właściwe ustawienie obrazu.

HD: Jakość HD:

Ten format to format cyfrowych kamer wideo wysokiej rozdzielczości. Piękne obrazy na dużym ekranie.

MP4: MP4:

Ten format nadaje się do filmów odtwarzanych z poziomu smartfona, przekazywanych przez sieć lub przekazywanych do Internetu.

STD: Jakość STD:

Ten format to format cyfrowych kamer wideo standardowej rozdzielczości. Jest on przydatny w przypadku zapisywania filmów na płycie DVD.

Rejestrowanie informacji o pozycji

Informacja na temat modelu kamery*** można znaleźć na poniższej stronie: Funkcje i sprzęt → str. 6

Po ustawieniu [Włącz] w pozycji [Nastawienia GPS] (ustawienie domyślne) na ekranie LCD pojawi się ikona triangulacji GPS i kamera rozpocznie wyszukiwanie sygnałów z satelitów GPS. Wyświetlana ikona zmienia się w zależności od natężenia odbieranego sygnału. Funkcja GPS jest dostępna, gdy wyświetlane są ikony ×i, ×i lub ×ii.

W przypadku korzystania z systemu GPS (Global Positioning System) dostępne są następujące funkcje.

• Rejestrowanie informacji o pozycji na filmach lub zdjęciach ([Włącz] jest ustawieniem domyślnym.)
• Odtwarzanie filmów i zdjęć odnajdywanych na mapie (Podgląd Map, str. 28)
• Wyświetlanie mapy z bieżącą lokalizacją

Jeżeli pozycje nie są rejestrowane

Wybrać kolejno: [MENU] [Konfiguracja] → [Ustawienia ogólne] → [Nastawienia GPS] → [Wyłącz].

Uwagi

• Zanim kamera rozpocznie proces triangulacji, musi upłynąć pewien czas.
• Z funkcji GPS należy korzystać na dworze i na otwartej przestrzeni, ponieważ w takich warunkach odbiór sygnałów radiowych jest najlepszy. Górna część mapy zawsze wskazuje północ.

Odtwarzanie obrazów na ekranie odbiornika TV

Po podłączeniu kamery do gniazda wejściowego HDMI, na ekranie telewizora będzie wyświetlany obraz w wysokiej rozdzielczości (HD). Natomiast po podłączeniu kamery do gniazda wejściowego A/V, na ekranie telewizora będzie wyświetlany obraz w standardowej rozdzielczości (STD).

Kierunek przepływu sygnału

1 Zmienić ustawienia sygnału wejściowego telewizora, tak aby odbierał sygnał z gniazda, do którego jest podłączona kamera.

2 Podłączyć kamerę do telewizora. 3 Odtworzyć film lub wyświetlić zdjęcie z poziomu kamery (str. 26).

Uwagi

• Informacja na ten temat można również znaleźć w instrukcji obsługi telewizora. Jako źródła zasilania należy używać zasilacza sieciowego z zestawu (str. 15).
• Jeżeli telewizor nie jest wyposażony w gniazdo wejściowe HDMI, do uzyskania połączenia należy użyć przejściówki.
• Filmy zarejestrowane w standardowej rozdzielczości (STD) są odtwarzane w standardowej rozdzielczości (STD) na telewizorze o wysokiej rozdzielczości.
• W przypadku filmów w standardowej rozdzielczości (STD), które będą odtwarzane na telewizorze 4:3 niezgodnym z sygnałem 16:9, opcję [Tryb Szeroki] należy ustawić na [4:3], aby nagrywać filmy w formacie 4:3. Gdy kamera jest podłączona do odbiornika TV za pomocą kilku typów przewodów połączeniowych do przesyłania obrazów, wówczas priorytet ma wyjście HDMI.

Słuchanie 5,1-kanałowego dźwięku przestrzennego

Przy ustawieniu domyślnym z użyciem wbudowanego mikrofonu można nagrywać 5,1-kanałowy dźwięk przestrzenny Dolby Digital. Odtwarzając film na urządzeniach obsługujących 5,1-kanałowy dźwięk przestrzenny, można uzyskać realistyczny dźwięk.

DOLBY

DIGITAL 5.1 CREATOR

W przypadku telewizora monofonicznego (wyposażonego tylko w jedno wejściowe gniazdo audio)

Podłączyć żółty wtyk przewodu AV (oddzielnie w sprzedaży) do wejściowego gniazda video, a wtyk biały (lewy kanał) lub czerwony (prawy kanał) - do wejściowego gniazda audio telewizora lub magnetowidu.

Podłączanie kamery do telewizora za pośrednictwem magnetowidu

Podłączyć kamerę do gniazda wejściowego LINE IN magnetowidu, używając przewodu AV (oddzielnie w sprzedaży). Ustawić przełącznik wyboru sygnału wejściowego magnetowidu w pozycji LINE (VIDEO 1, VIDEO 2, itp.).

• Ustawianie proporcji obrazu obsługiwanych przez telewizor: [Typ TV] (str. 50)

Standard „Photo TV HD"

Opisywana kamera jest zgodna ze standardem „Photo TV HD". Funkcja „Photo TV HD" umożliwia wyświetlanie delikatnych tekstur i kolorów w bardzo dużej rozdzielczości i wysokiej jakości porównywalnej ze zdjęciami. Po podłączeniu urządzeń marki Sony zgodnych z systemem Photo TV HD za pośrednictwem kabla HDMI* otwiera się w zupełnie nowy świat fotografii w zdumiewającej jakości HD.

• W przypadku wyświetlania zdjęć telewizor automatycznie przełączy się na odpowiedni tryb.

Korzystanie z wbudowanego projektora (Modele z projektorem)

Informacja na temat modelu kamery*** można znaleźć na poniższej stronie: Funkcje i sprzęt → str. 6

Zarejestrowane obrazy można wyświetlić za pomocą wbudowanego projektora na płaskiej powierzchni, na przykład na ścianie pełniącej rolę ekranu.

1 Skierować obiektyw projektora na jakąś powierzchnię, na przykład na ścianę, po czym nacisnąć PROJECTION.

2 Wybrać [Zdjęcie zrobione tym urządzeniem] na ekranie LCD. 3 Po wyświetleniu ekranu z instrukcją obsługi należy wybrać [Uruchom].

• Ekran ten pojawia się przy pierwszym uruchomieniu wbudowanego projektora po włączeniu kamery.

4 Dźwignią PROJECTOR FOCUS wyregulować ostrość obrazu z projektora.

Dźwignia PROJECTOR FOCUS

W miarę zwiększania odległości kamery od powierzchni, na którą rzucany jest obraz, obraz z projektora ulega powiększeniu. - Wskazane jest, aby ustawić kamerę w odległości co najmniej 0,5 m od powierzchni, na którą będą rzucane obrazy.

5 Podczas odtwarzania obrazów przesuń widoczną na ekranie LCD ramkę wyboru, korzystając z dźwigni regulacji zbliżenia, po czym naciśnij przycisk PHOTO.

Dźwignia regulacji zbliżenia Przycisk PHOTO

• Szczegółowe informacje dotyczące odtwarzania na stronie 26.
• Aby wyłączyć projektor, wystarczy nacisnąć przycisk PROJECTOR.

Korzystanie z projektora w przypadku komputera lub smartfona

Kierunek przepływu sygnału

• Podłączyć gniazdo PROJECTOR IN kamery z gniazdem wyjściowym HDMI innego urządzenia za pomocą przewodu HDMI (w zestawie), po czym wybrać [Zdjęcie z urządzenia zewnętrznego] w punkcie 2.
• Jeżeli gniazdo podłączonego urządzenia nie jest zgodne z przewodem HDMI (w zestawie), należy skorzystać z adaptera wtyku HDMI (oddzielnie w przyszłości).
• Z dźwigni PROJECTOR FOCUS należy korzystać tylko podczas projekcji obrazów.

Uwagi

• W trakcie rzucania obrazów przez projektor ekran LCD wyłącza się.
• W trakcie korzystania z projektora należy przestrzegać poniższych zasad:
• Nie wolno kierować rzucanych obrazów bezpośrednio w kierunku oczu.
• Nie wolno dotykać obiektywu projektora. -Ekran LCD i obiektyw projektora nagrzewają się podczas pracy.

-Używanie projektora skraca okres eksploatacji akumulatora (wskazane jest korzystanie z zasilacza sieciowego).

• W trakcie korzystania z projektora niedostępne są następujące operacje:
• Obsługa mapy (modele z funkcją GPS) -Wysyłanie wybranych fragmentów do innych urządzeń, na przykład wyświetlanie ich na ekranie telewizora
• Obsługa kamery z zamkniętym ekranem LCD
• Kilka innych funkcji: Gdy rzucane obrazy zawierają dużo czerni, może pojawić się niewielka nierównomierność koloru. Jest ona spowodowana odbiciem światła w projektorze i nie świadczy o usterce.

Edycja

Edycja z poziomu kamery

Informacja na temat modelu kamery*** można znaleźć na poniższej stronie: Funkcje i sprzęt → str. 6

Uwagi

Kamera umożliwia wykonywanie pewnych podstawowych operacji edycyjnych. Jeżeli zachodzi potrzeba przeprowadzania zaawansowanych operacji edycyjnych, wówczas należy zainstalować oprogramowanie „PlayMemories Home”. - Nie ma możliwości przywrócenia usuniętych obrazów. Ważne filmy i zdjęcia należy wcześniej zapisać. - Podczas usuwania lub dzielenia obrazów nie wolno odłączać akumulatora lub zasilacza sieciowego od kamery. Można w ten sposób doprowadzić do uszkodzenia nośnika zapisu. - W trakcie usuwania obrazów z karty pamięci lub ich dzielenia nie wolno wyjmować karty. - Usunięcie lub podzielenie filmów/zdjęć wykorzystanych w zapisanych scenariuszach spowoduje również usunięcie tych scenariuszy.

Usuwanie filmów i zdjęć

1 Wybrać kolejno: [MENU]→ [Edycja/Kopiuj]→ [Kasuj]. 2 Wybrać [Wiele obrazów], po czym wybrać rodzaj obrazu, który ma być usunięty.

3 Dodać znaczniki wyboru √ do filmów lub zdjęć, które mają być usunięte, po czym wybrać OK.

Jednoczesne usuwanie wszystkich filmów/zdjęć z wybranego dnia

1 W punkcie 2 wybrać [Wsz. w Wydarzeniu]. 2 Za pomocą przycisków / wybrać datę do usunięcia, po czym wybrać OK.

Usuwanie fragmentu filmu

Film można podzielić i usunąć zbędny fragment.

• Anulowanie wyboru: [Chron] (str. 49)
• [Format] (str. 50)

Dzielenie filmu

Wybrać kolejno → [Podziel] na ekranie odtwarzania filmu.

2 Za pomocą przycisków /Ⅱ zaznaczyć punkt podziału filmu na ujęcia, po czym wybrać OK.

A: Powrót na początek wybranego filmu B: Precyzyjna regulacja położenia punktu przechwycenia

Uwagi

• Punkt dotknięcia przycisku [II] i rzeczywisty punkt podziału mogą różnić się od siebie, ponieważ kamera wybiera punkt podziału w odstępach około półsekundowych.
• Nie można dzielić filmu MP4.

Przechwytywanie zdjęcia z kadrów filmu (tryb z pamięci wewnętrznej lub tryb funkcji wejścia USB)

Istnieje możliwość przechwytywania obrazów z klatek filmów zarejestrowanych kamerą.

1 Wybrać symbol → [Przechwyć zdjęcie] widoczny na ekranie odtwarzania filmu.

2 Za pomocą przycisków / wybrać punkt przechwycenia zdjęcia, po czym wybrać OK.

A: Powrót na początek wybranego filmu B: Precyzyjna regulacja położenia punktu przechwycenia

Poniżej podano rozmiary przechwyconych zdjęć w zależności od jakości obrazu zarejestrowanego filmu.

Wysoka rozdzielczość obrazu (HD) lub format MP4: 2,1 M (16:9) - Format panoramiczny (16:9) przy standardowej jakości obrazu (STD): 0,2 M (16:9) - Format 4:3 przy standardowej jakości obrazu (STD): 0,3 M (4:3)

Uwagi

• Przechwyconych obrazów nie można zapisywać na karcie pamięci (modele bez funkcji wejścia USB).

Data i godzina nagrania przechwyconych zdjęć

• Data i godzina nagrania przechwyconych zdjęć jest taka sama, jak data i godzina nagrania filmów.
• Jeżeli film, z którego kadry są przechwytywane zdjęcia, nie zawiera kodu danych, data i godzina nagrania zdjęcia będzie odpowiadać dacie i godzinie przechwycenia zdjęcia z filmu.

Zapisywanie filmów i zdjęć przy użyciu komputera

Odtwarzanie obrazów z poziomu komputera

Oprogramowanie „PlayMemories Home" pozwala zaimportować filmy i zdjęcia do komputera, aby móc z nich korzystać na różne sposoby.

Możliwości oprogramowania „PlayMemories Home" (Windows)

Oprogramowanie „PlayMemories Home" można pobrać z poniższego adresu internetowego.

www.sony.net/pm

Uwagi

• Do instalacji programu „PlayMemories Home" wymagane jest połączenie z Internetem.
• Do korzystania z usługi „PlayMemories Online" i innych usług online wymagane jest połączenie z Internetem. W niektórych krajach lub regionach usługi te mogą być niedostępne.

Oprogramowanie dla systemu Mac

Oprogramowanie „PlayMemories Home" nie jest obsługiwane przez komputery Mac. Do importowania obrazów z kamery do komputera Mac i odtwarzania ich należy używać odpowiedniego oprogramowania systemu Mac. Szczegóły można znaleźć pod poniższym adresem URL:

Przygotowanie komputera (Windows)

Informacja na temat modelu kamery*** można znaleźć na poniższej stronie: Funkcje i sprzęt → str. 6

Sprawdzenie komputera

System operacyjny*1

Microsoft Windows XP SP3*2/Windows Vista SP2*3/Windows 7 SP1/Windows 8

Procesor*4

Intel Core Duo 1,66 GHz lub szybszy, albo Intel Core 2 Duo 1,66 GHz lub szybszy (w przypadku obrókB filmów FX lub FH wymagany Intel Core 2 Duo 2,26 GHz lub szybszy, a w przypadku obrókB filmów PS - Intel Core 2 Duo 2,40 GHz lub szybszy.)

Pamięc

Windows XP: 512 MB lub wiscej (zaolecany co najmieaj 1 GB)

Windows Vista/Windows 7/Windows 8: 1 GB lub wiscej

Dysk twardy

Miejsce na dysku wymagane do instalacji: Okola 500 MB

Monitor

Minimum 1024 × 768 pikseli

¹ Wymagana jest standardowa instalacja. Nie są zagwarantowane prawidłowego działania w przypadku modernizacji systemu operacyjnego lub środowiska wielosystemowego. ² Nie są obsługiwane wersje 64-bitowe i wersja Starter (Edition). Aby móc korzystać z funkcji tworzenia płyty itp., potrzebna jest usługa Windows Image Mastering API (IMAPI) w wersji 2.0 lub nowszej. ³ Nie jest obsługiwana wersja Starter (Edition). ⁴ Zalecany jest szybszy procesor.

Uwagi

• Nie można zagwarantować prawidłowej współpracy z wszystkimi komputerami.

Instalowanie oprogramowania "PlayMemories Home" na komputerze

1 Z poziomu przeglądarki internetowej na komputerze otworzyć poniższą witrynę wsparcia, po czym kliknąć [Zainstaluj] → [Uruchom].

www.sony.net/pm

2 Instalację przeprowadzić zgodnie z wyświetlanymi na ekranie instrukcjami.

Gdy na ekranie pojawi się monit o podłączenie kamery do komputera, należy kamerę podłączyć do komputera za pośrednictwem wbudowanego kabla USB.

Wbudowany kabel USB

• Po zakończonej instalacji zostanie uruchomiony program „PlayMemories Home".

Uwagi dotyczące instalacji

• Jeżeli program „PlayMemories Home" jest już zainstalowany na komputerze, wystarczy podłączyć kamerę do komputera. Wówczas dostępne będą funkcje, których można używać w przypadku opisywanej kamery.
• Jeżeli na komputerze zainstalowany jest program „PMB (Picture Motion Browser)", zostanie on zastąpiony przez program „PlayMemories Home". W takim przypadku z poziomu oprogramowania „PlayMemories Home" nie można korzystać z pewnych funkcji, które były dostępne w programie „PMB".

Odłączanie kamery od komputera

1 Kliknąć ikonę w prawym dolnym rogu pulpitu komputera → [Safely remove USB Mass Storage Device].

2 Wybrać [×] → [Tak] na ekranie kamery. 3 Odłączyć przewód USB.

• W przypadku systemu Windows 7 lub Windows 8, należy kliknąć, a następnie kliknąć

Uwagi

• Chcąc uzyskać dostęp do plików w kamerze z poziomu komputera, należy skorzystać z oprogramowania „PlayMemories Home". Nie ma gwarancji prawidłowego działania w przypadku obsługi danych przy użyciu innego oprogramowania niż program „PlayMemories Home" lub bezpośredniego manipulowania plikami i folderami z poziomu komputera. W zależności od konfiguracji wybranej w pozycji [Tryb NAGR], obrazów nie można nagrywać na niektórych płytach. Filmy zarejestrowane w trybie [60p Jakość PS] (modele z systemem kodowania kolorów NTSC)/[50p Jakość PS] (modele z systemem kodowania kolorów PAL) lub w trybie [Najwyż. jakość FX] można zapisywać tylko na płycie Blu-ray.
• Nie można utworzyć płyty z filmami zarejestrowanymi w trybie [MP4].
• Kamera automatycznie dzieli plik obrazu przekraczający 2 GB i zapisuje go w formie oddzielnych plików. Na komputerze wszystkie pliki obrazów są wyświetlane jako oddzielne pliki, jednak będą one prawidłowo obsługiwane przez funkcje importowania i odtwarzania w kamerze lub przez oprogramowanie „PlayMemories Home".

Uruchamianie programu „PlayMemories Home"

1 Kliknąć dwukrotnie ikonę skrótu „PlayMemories Home" na ekranie komputera.

• W przypadku korzystania z systemu Windows 8, należy wybrać ikonę „PlayMemories Home” z poziomu ekranu startowego.

Aby dowiedzieć się, jak korzystać z programu „PlayMemories Home”, wystarczy dwukrotnie kliknąć ikonę skrótu „Przewodnik pomocniczy PlayMemories Home” na ekranie komputera.

• W przypadku korzystania z systemu Windows 8 należy wybrać [Przewodnik pomocniczy PlayMemories Home] z poziomu menu pomocy programu „PlayMemories Home”.
• Jeżeli wspomniana ikona nie jest wyświetlana na ekranie komputera, należy kliknąć kolejno: [Start] → [All Programs] → [PlayMemories Home] → właściwą opcję.
• Szczegółowe informacje na temat oprogramowania „PlayMemories Home” można uzyskać, wybierając [Przewodnik pomocniczy PlayMemories Home] z poziomu programu lub wchodząc na stronę wsparcia programu PlayMemories Home (http://www.sony.co.jp/pmh-se/).

Zapisywanie obrazów na zewnętrznym urządzeniu pamięciowym

Tworzenie płyty w formacie standardowej rozdzielczości (STD) za pomocą nagrywarki

Podłącz kamerę do nagrywarki płyt za pomocą przewodu AV (oddzielnie w sprzedaży). Obrazy odtwarzane z poziomu kamery można skopiować na płytę lub kasetę wideo.

Uwagi

• W przypadku tej operacji kamera powinna być podłączona do gniazda elektrycznego za pomocą dostarczonego zasilacza sieciowego (str. 15).
• Informacje na ten temat znajdują się w instrukcji obsługi dostarczonej z podłączonym urządzeniem.

Kierunek przepływu sygnału

1 Włóż nośnik zapisu do urządzenia nagrywającego (nagrywarki płyt itp.).

• Jeżeli urządzenie nagrywające jest wyposażone w przełącznik wyboru sygnału wejściowego, należy ustawić go w odpowiedniej pozycji. 2 Podłącz kamerę do urządzenia nagrywającego za pomocą przewodu AV (dołączonego w zestawie).
• Podłącz kamerę do gniazd wejściowych urządzenia nagrywającego. 3 Uruchom odtwarzanie z poziomu kamery i nagrywanie z poziomu urządzenia nagrywającego. 4 Po zakończeniu kopiowania zatrzymaj urządzenie nagrywające, a potem kamerę.

Uwagi

• Obrazów nie można przesyłać do nagrywarek podłączonych za pomocą przewodu HDMI.
• Ze względu na fakt, że kopiowanie odbywa się za pośrednictwem analogowej transmisji danych, jakość obrazu może ulec pogorszeniu.
• Filmy w formacie wysokiej rozdzielczości (HD) są kopiowane w formacie standardowej rozdzielczości (STD).
• W przypadku podłączania urządzenia monofonicznego do wejścia wideo urządzenia należy podłączyć żółty wtyk przewodu AV (dołączonego w zestawie), a do wejścia audio - wtyk biały (kanał lewy) lub czerwony (kanał prawy).

Kopiowanie informacji o dacie i godzinie: [Kod danych] (str. 50) - Korzystanie z urządzenia obrazującego o proporcjach ekranu 4:3: [Typ TV] (str. 50)

Zapisywanie obrazów w wysokiej rozdzielczości (HD) na zewnętrznym urządzeniu pamięciowym

Filmy i zdjęcia można zapisywać na zewnętrznym urządzeniu pamięciowym (urządzeniach pamięci USB), np. na zewnętrznym dysku twardym. Po zapisaniu obrazów na zewnętrznym urządzeniu pamięciowym dostępne będą następujące funkcje.

• Po podłączeniu zewnętrznego urządzenia pamięciowego do kamery można odtworzyć obrazy zapisane na zewnętrznym urządzeniu pamięciowym (str. 45).
• Po podłączeniu zewnętrznego urządzenia pamięciowego do komputera można zaimportować obrazy do komputera przy użyciu oprogramowania „PlayMemories Home" (str. 42).

Uwagi

• Podłącz zasilacz sieciowy i przewód zasilający do gniazda DC IN kamery oraz do gniazda elektrycznego.
• Informacja na ten temat znajduje się w instrukcji obsługi dołączonej do zewnętrznego urządzenia pamięciowego.

1. Podłącz kamerę do zewnętrznego urządzenia pamięciowego za pomocą portu USB (sprzedawany osobno).

• Nie wolno odłączać przewodu USB, gdy na ekranie LCD wyświetlany jest komunikat [Przygotowywanie pliku bazy danych obrazu. Proszę czekać].
• Po wyświetleniu informacji [Baza danych obrazu] na ekranie kamery należy wybrać OK.

2. Wybrać [Kopiuj] na ekranie kamery.

• Na zewnętrznym urządzeniu pamięciowym można teraz również zapisać niearchiwizowane filmy i zdjęcia przechowywane na nośniku zapisu. Ta operacja jest dostępna tylko w przypadku nowo zarejestrowanych obrazów w kamerze.
• Podłącz zewnętrzne urządzenie pamięciowe i wybierz, gdy kamera znajduje się w trybie oczekiwania na odtwarzanie (wyświetlany jest ekran Podgląd Wydarzeń lub Indeks Wydarzeń).

Odtwarzanie obrazów z zewnętrznego urządzenia pamięciowego na kamerze

W punkcie 2 wybrać [Odtwarzaj bez kopiowania] i zaznaczyć obraz, który ma być wyświetlony.

• Obrazy można oglądać na ekranie podłączonego do kamery odbiornika telewizyjnego (str. 32).
• Po podłączeniu zewnętrznego urządzenia pamięciowego na ekranie Podgląd Wydarzeń pojawi się symbol.

Usuwanie obrazów z zewnętrznego urządzenia pamięciowego

1 W punkcie 2 wybrać [Odtwarzaj bez kopiowania]. 2 Aby usunąć obrazy, należy wybrać kolejno: [MENU] → [Edycja/Kopiuj] → [Kasuj], po czym postępować zgodnie z instrukcjami wyświetlanymi na ekranie LCD.

Zapisywanie wybranych obrazów z kamery na zewnętrznym urządzeniu pamięciowym

1 W punkcie 2 wybrać [Odtwarzaj bez kopiowania].

2 Aby zapisać obrazy, należy wybrać kolejno: [MENU] → [Edycja/Kopiuj] → [Kopiuj], po czym postępować zgodnie z instrukcjami wyświetlanymi na ekranie LCD. - Aby skopiować obrazy, które nie były jeszcze kopiowane, wystarczy wybrać kolejno [MENU] → [Edycja/Kopiuj] → [Kopia bezpośrednia] po uprzednim podłączeniu zewnętrznego urządzenia pamięciowego do kamery.

Odtwarzanie filmów w wysokiej rozdzielczości (HD) z poziomu komputera

Z poziomu programu „PlayMemories Home" (str. 42) wybrać napęd odpowiadający zewnętrznemu urządzeniu pamięciowemu i przystąpić do odtwarzania filmów.

Uwagi

• Poniższe urządzenia nie mogą być wykorzystywane jako zewnętrzne urządzenia pamięciowe: - urządzenia pamięciowe o pojemności przekraczającej 2 TB - zwykły napęd płyt, np. napęd CD lub DVD - urządzenia pamięciowe podłączone za pośrednictwem koncentratora USB - urządzenia pamięciowe z wbudowanym koncentratorem USB - czytnik kart
• Mogą wystąpić problemy z obsługą zewnętrznych urządzeń pamięciowych z funkcją kodowania.
• W przypadku kamery do dyspozycji jest system plików FAT. Jeżeli nośnik zapisu zewnętrznego urządzenia pamięciowego został sformatowany przykładowo w systemie plików NTFS, zewnętrzne urządzenie pamięciowe należy sformatować z poziomu kamery. Po podłączeniu zewnętrznego urządzenia pamięciowego do kamery pojawi się ekran formatowania. Przed przystąpieniem do formatowania należy upewnić się, że na zewnętrznym urządzeniu pamięciowym nie ma ważnych danych, ponieważ formatowanie spowoduje ich usunięcie.

się ekran formatowania. Przed przystąpieniem do formatowania należy upewnić się, że na zewnętrznym urządzeniu pamięciowym nie ma ważnych danych, ponieważ formatowanie spowoduje ich usunięcie.

• Nie można zagwarantować poprawnego działania ze wszystkimi urządzeniami spełniającymi wymagania operacyjne.
• Szczegółowe informacje na temat dostępnych zewnętrznych urządzeń pamięciowych znajdują się na stronie wsparcia technicznego firmy Sony w danym kraju lub regionie.
• Poniżej podano liczby ujęć, jakie można zapisać na zewnętrznym urządzeniu pamięciowym. Nawet jeśli na zewnętrznym urządzeniu pamięciowym jest wolne miejsce, nie można tam zapisać ujęć w liczbie przekraczającej poniższe wartości.

- Filmy w wysokiej rozdzielczości obrazu (HD): Maks. 3999 - Filmy w standardowej rozdzielczości obrazu (STD): Maks. 9 999 - Filmy MP4 i zdjęcia: Maks. 40 000 (zarówno filmów MP4, jak i zdjęć)

• Jeżeli kamera nie rozpoznaje zewnętrznego urządzenia pamięciowego, należy spróbować wykonać poniższe czynności:

- Ponownie podłączyć przewód USB do kamery. - Jeżeli zewnętrzne urządzenie pamięciowe zaopatrzone jest w przewód zasilający, należy podłączyć go do gniazda elektrycznego.

• Liczba ujęć może być mniejsza w zależności od rodzaju rejestrowanych obrazów.
• Nie można kopiować obrazów z zewnętrznego urządzenia pamięciowego do pamięci wewnętrznej kamery.

Dostosowywanie ustawień kamery

Korzystanie z menu

W kamerze dostępnych jest 6 kategorii menu, z których każda zawiera różnorodne opcje.

Tryb fotografowania Aparat/Mikrofon Jakość/rozm. obrazu Funkcja Odtwarzania Edycja/Kopiuj Konfiguracja

1 Wybrać [MENU].

2 Wybrać kategorię.

3 Wybrać odpowiednią opcję menu.

Uwagi

• Wybór × kończy konfigurowanie ustawień menu lub powoduje powrót do poprzedniego ekranu menu.

Szybkie odnajdywanie opcji menu

Menu [Aparat/Mikrofon] i [Konfiguracja] zawierają podkategorie. Wystarczy wybrać ikonę podkategorii, a na ekranie LCD zostanie wyświetlona lista menu w wybranej podkategorii.

Ikony podkategorii

Gdy nie można wybrać jakiejś opcji menu

Wyszarzone opcje menu lub ustawienia są niedostępne.

Przy próbie wyboru wyszarzonej opcji menu w kamerze wyświetlana jest informacja o przyczynie, która uniemożliwia jej wybór, lub instrukcje, w jakiej sytuacji daną opcję menu można ustawić.

Tryb fotografowania

Film. Nagrywanie filmów.

Zdjęcie. Fotografowanie.

Płynne wolne NAGR......... Płynne nagrywanie filmów w zwolnionym tempie.

Zdjęcie golfowe. Dwusekundowe ujęcie szybkiego ruchu; dzielone jest na klatki, które następnie są rejestrowane jako film i zdjęcia. W trakcie nagrywania obiekt powinien znajdować się przez cały czas w białej ramce w środku ekranu.

Aparat/Mikrofon

Ręczne nastawy

Balans bieli............ Dostosowanie kolorystyki do rejestrowanego otoczenia.

Pomiar punkt./ostr.... Równoczesna regulacja jasności i ostrości wybranego obiektu.

Pomiar punktu.......Dostosowanie jasności obrazu względem obiektu wybranego dotknięciem na ekranie.

Ostrość punktu...... Ustawianie ostrości względem obiektu wybranego dotknięciem na ekranie.

Ekspozycja. Regulacja jasności filmów i zdjęć. Po wybraniu opcji [Ręczny] regulacja jasności (ekspozycji) odbywa się za pomocą przycisków /

Ostrość. Ręczne ustawianie ostrości. Po wybraniu opcji [Ręczny], przycisk + służy do regulacji ostrości bliskich obiektów, a przycisk [-] - do regulacji ostrości dalekich obiektów.

Przestawienie AE. Regulacja ekspozycji. Dotknąć + przy zbyt jasnym obiekcie lub silnym podświetleniu. Jeżeli obiekt jest zbyt ciemny albo oświetlenie słabe, należy dotknąć - .

Zmiana balansu bieli. Regulacja balansu bieli.

Low Lux. Nagrywanie obrazów z jasnymi kolorami przy słabym oświetleniu.

Ustawienia aparatu

Wybór sceny. Dobór odpowiednich parametrów nagrywania w zależności od rodzaju ujęcia, np. ujęcia nocne lub na plaży.

Cinematone. Dobór kolorystyki filmu przypominającej atmosferę obrazu z kamer filmowych.

Wprowadzanie. Włączanie efektu stopniowego wyłaniania się obrazu lub jego zanikania.

Samowyzwalacz. Ustawianie samowyzwalacza, gdy kamera znajduje się w trybie fotografowania.

Tele makro. Ustawianie ostrości na obiekcie przy rozmyciu tła.

SteadyShot. Ustawianie funkcji SteadyShot podczas nagrywania filmów.

SteadyShot. Ustawianie funkcji SteadyShot podczas robienia zdjęć.

Zoom cyfrowy. Ustawianie maksymalnego poziomu zbliżenia w przypadku zoomu cyfrowego.

Rodzaj obiektywu. Ustawianie rodzaju założonego obiektywu wymiennego (oddzielnie w sprzedaży).

Auto Pod światło .... Automatyczna regulacja ekspozycji w przypadku rejestrowania obiektów pod światło.

Twarz

Wykrywanie twarzy..... Automatyczne wykrywanie twarzy.

Zdjęcie z uśmiechem... Automatyczne rejestrowanie zdjęcia po wykryciu uśmiechu.

Czułość wykrywania uśmiechu ....... Ustawianie czułości wykrywania uśmiechu dla funkcji Zdjęcie z uśmiechem.

Mikrofon

Głos z bliska....... Wykrywanie twarzy i rejestrowanie wyraźnych głosów skojarzonych z tymi osobami.

Zoom wbud. mikrofonu.... Nagrywanie filmów z wyrazistym dźwiękiem dostosowanym do ustawienia zbliżenia.

Autored. szumu wiatru... Rozpoznawanie warunków nagrywania i wyciszanie szumu wiatru.

Tryb audio.... Ustawianie formatu nagrywanego dźwięku (5,1-kanałowy dźwięk przestrzenny/2-kanałowy dźwięk stereo).

Poziom nagryw. audio...Regulacja poziomu zapisu dźwięku.

Asysta nagrywania

Mój przycisk.........Przypisywanie funkcji Moim przyciskom.

Linia siatki. Wyświetlanie linii siatki pozwalającej ustawić obiekt w kadrze dokładnie w poziomie lub w pionie.

Ustaw. wyświetlania.... Ustawianie czasu wyświetlania ikon i wskaźników na ekranie LCD.

Wysw. poz. dźw...... Wyświetlanie wskaźnika poziomu sygnału audio na ekranie LCD podczas nagrywania.

Jakość/rozm. obrazu

Tryb NAGR. Ustawianie trybu nagrywania filmów.

Szybkość klatek.... Ustawianie szybkości klatek przy nagrywaniu filmów.

HD/MP4/STD: Ustaw.... Ustawianie jakości obrazu nagrywanych filmów.

Tryb Szeroki. Ustawianie proporcji obrazu przy nagrywaniu filmów w standardowej rozdzielczości (STD).

x.v.Color. Rejestrowanie obrazu przy szerszej gamie kolorów. Opcję tę należy ustawić w przypadku oglądania obrazów na ekranie telewizora zgodnego z funkcją x.v.Color.

Rozm. obrazu............ Ustawianie rozmiaru zdjęcia.

Funkcja Odtwarzania

Podgląd Wydarzeń. Uruchamianie odtwarzania obrazów z poziomu ekranu Podgląd wydarzeń.

Podgląd Map*1. Uruchamianie odtwarzania obrazów z poziomu ekranu Podgląd Map.

Filmy z Zaznaczenia. Uruchamianie odtwarzania Zaznaczenia lub Scenariuszy z Zaznaczenia zapisanych w standardowej rozdzielczości (STD).

Scenariusz. Uruchamianie odtwarzania scenariuszy zapisanych w trybie Odtwarzanie Zaznaczenia.

Edycja/Kopiuj

Kasuj.... Usuwanie filmów i zdjęć.

Chroń. Zabezpieczanie filmów lub zdjęć przed przypadkowym usunięciem.

Kopiuj*2. Kopiowanie obrazów.

Kopia bezpośrednia...... Kopiowanie obrazów zapisanych w kamerze na jakiś rodzaj zewnętrznego urządzenia pamięciowego.

Konfiguracja

Ustawienia nośnika

Wybór nośnika* Wybór rodzaju nośnika zapisu (str. 20).

Informacja o nośniku... Wyświetlanie informacji o nośnikach zapisu.

Format.... Usuwanie wszystkich danych z nośnika zapisu podczas formatowania.

Naprawa danych obrazu.... Naprawianie pliku bazy danych obrazów na nośniku zapisu (str. 54).

Numer pliku Ustawianie sposobu numeracji plików zdjęciowych.

Ustaw. odtwarzania

Kod danych. Wyświetlanie informacji zarejestrowanych automatycznie w trakcie nagrywania.

Nastaw. głośności .... Regulacja poziomu głośności odtwarzanego dźwięku (str. 26).

Pobierz muzykę*3 ......... Pobieranie z komputera do kamery (po podłączeniu kamery do komputera) ulubionych plików muzycznych, które można odtwarzać wraz z filmami podczas odtwarzania.

Opróżnij muzykę*3.... Usuwanie wszystkich plików muzycznych.

Połączenia

Typ TV. Konwersja sygnału w zależności od podłączonego telewizora (str. 32).

Rozdzielczość HDMI.... Wybór wyjściowej rozdzielczości obrazu w przypadku podłączenia kamery do telewizora za pośrednictwem przewodu HDMI.

STER. PRZEZ HDMI...... Ustawianie sterowania kamerą z poziomu pilota telewizora, gdy kamera jest podłączona do telewizora obsługującego funkcję „BRAVIA” Sync za pośrednictwem przewodu HDMI.

Połączenia USB. Opcję tę należy zaznaczyć, gdy na ekranie LCD nie pojawiają się żadne instrukcje po podłączeniu kamery do urządzenia zewnętrznego za pośrednictwem przewodu USB.

Ust. połączenia USB.... Ustawianie trybu połączenia w przypadku podłączenia kamery do komputera lub urządzenia USB.

Ustawienia USB LUN ... Poprawianie zgodności połączenia USB przy ograniczeniach pewnych funkcji USB.

Ustawienia ogólne

Brzęczyk. Włączanie i wyłączanie sygnalizacji dźwiękowej kamery.

Jasność LCD.......Regulacja jasności ekranu LCD.

Twoja pozycja* Wyświetlanie bieżącej pozycji na mapie.

Tryb samolotowy*¹.... Ustawienie wykorzystywane podczas przebywania na pokładzie samolotu.

Nastawienia GPS*¹ . Odbior sygnału GPS.

Włączanie z LCD...... Ustawianie automatycznego włączania zasilania po otwarciu ekranu LCD.

Language Setting ......... Ustawianie języka wyświetlanych informacji (str. 18).

Kalibrowanie. Kalibracja panelu dotykowego.

Stan akumulatorów. Wyświetlanie orientacyjnego czasu pozostałego do wyczerpania akumulatora.

Oszczędzanie energii. Ustawianie automatycznego wyłączania ekranu LCD i zasilania.

Inicjalizuj. Przywracanie wszystkim ustawieniom ich wartości domyślnych.

Tryb pokazowy. Ustawianie odtwarzania filmu demonstracyjnego o funkcjach kamery.

Ustawienia zegara

Ustaw daty i czasu. Ustawianie daty i godziny.

Ustawienia regionu. Uwzględnianie różnicy czasu bez zatrzymywania zegara (str. 18).

Auto nast. zegara*1. Automatyczne ustawianie zegara w oparciu o czas pobrany z systemu GPS.

Auto nast. regionu*. Automatyczne korygowanie różnicy czasu w oparciu o informacje o bieżącej pozycji pobrane z systemu GPS.

1 HDR-CX410VE/CX430VE/PJ420VE/PJ430V/PJ430VE 2 HDR-CX430VE/CX510E/PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/PJ430VE/PJ510E *3 HDR-PJ430/PJ430V

Pozostałe informacje/Indeks

Rozwiązywanie problemów

Informacja na temat modelu kamery*** można znaleźć na poniższej stronie: Funkcje i sprzęt → str. 6

Jeżeli podczas użytkowania kamery wystąpią jakiekolwiek problemy, należy postępować zgodnie z poniższymi zaleceniami.

① Sprawdzić listę (str. 52 do 54) i skontrolować kamerę. ② Odłączyć źródło zasilania, po czym po upływie 1 minuty podłączyć je ponownie i włączyć kamerę.

③ Wybrać kolejno: [MENU]→ [Konfiguracja] → [Ustawienia ogólne] → [Inicjalizuj]. Wybór polecenia [Inicjalizuj] spowoduje wyzerowanie wszystkich ustawień, z ustawieniami zegara włącznie.

(4) Skontaktować się z punktem sprzedaży produktów marki Sony lub miejscowym autoryzowanym punktem serwisowym Sony.

• W przypadku niektórych problemów może zajść konieczność inicjalizacji lub zmiany bieżącej pamięci wewnętrznej kamery (modele z pamięcią wewnętrzną). W takiej sytuacji dane zapisane w pamięci wewnętrznej zostaną skasowane. Przed wysłaniem kamery do naprawy należy koniecznie zapisać dane znajdujące się w pamięci wewnętrznej na innych nośnikach (utworzyć kopię zapasową). Nie jest przewidziana żadna rekompensata za utratę danych zapisanych w pamięci wewnętrznej.
• W czasie naprawy może zajść konieczność sprawdzenia pewnej minimalnej ilości danych zapisanych w pamięci wewnętrznej w celu zdiagnozowania problemu. Sprzedawca produktów marki Sony nie będzie ich kopiował ani przechowywał.
• Szczegółowy opis objawów kamery można znaleźć w pozycji Przewodnik użytkownika kamery „Handycam" (str. 5), a sposób jej podłączania do komputera - w pozycji „Przewodnik pomocniczy PlayMemories Home" (str. 42).

Nie można włączyć zasilania kamery.

• Podłącz do kamery naładowany akumulator (str. 15). Wyjmij wtyczkę zasilacza sieciowego z gniazda elektrycznego. Podłącz wtyczkę do gniazda elektrycznego (str. 15).

Po włączeniu zasilania kamera nie działa.

• Kamera jest gotowa do filmowania po upływie kilku sekund od włączenia. Nie świadczy to o usterce.
• Odłącz zasilacz sieciowy od gniazda elektrycznego lub odłącz akumulator, a następnie podłącz ponownie po upływie około 1 minuty.

Kamera się nagrzewa.

• Podczas pracy kamera może się nagrzewać. Nie świadczy to o usterce.

Kamera niespodziewanie się wyłącza.

• Użyć zasilacza sieciowego (str. 15).
• Domyślnie kamera wyłącza się po około 2 minutach bezczynności ([Oszczędz. energię]) (str. 50). Włączyć ponownie zasilanie.
• Naładować akumulator (str. 15).

Obrazy nie są nagrywane mimo naciskania przycisku START/STOP lub PHOTO.

• Wyświetlany jest ekran odtwarzania. Przerwać odtwarzanie i wybrać [MENU] → [Tryb fotografowania] → [Film] lub [Zdjęcie].
• Trwa nagrywanie właśnie zarejestrowanego obrazu na nośniku zapisu. W tym czasie nie można nagrywać nowych obrazów.
• Nośnik zapisu jest zapełniony. Usunąć zbędne obrazy (str. 36).
• Całkowita liczba ujęć filmowych lub zdjęć przekracza pojemność kamery dostępną dla nagrań (str. 56, 58). Usunąć zbędne obrazy (str. 36).

Nie można zainstalować programu „PlayMemories Home”.

• Do instalacji programu „PlayMemories Home” wymagane jest połączenie z Internetem.
• Zapoznać się z procedurą instalacji i sprawdzić konfigurację komputera wymaganą do instalacji programu „PlayMemories Home”.

Program „PlayMemories Home” nie działa poprawnie.

• Zakończ działanie programu „PlayMemories Home” i uruchom ponownie komputer.

Kamera nie jest rozpoznawana przez komputer.

• Odłącz wszystkie urządzenia USB podłączone do gniazda USB komputera, z wyjątkiem klawiatury, myszy i kamery.
• Odłącz kabel USB od komputera, uruchom ponownie komputer, a następnie ponownie połącz komputer i kamerę w prawidłowej kolejności.
• W przypadku jednoczesnego podłączenia urządzeń zewnętrznych zarówno do wbudowanego kabla USB, jak i do gniazda USB w kamerze, należy zrezygnować z tego połączenia, ale nie z komputerem.

Informacje diagnostyczne / Wskaźniki ostrzegawcze

Informacje na temat modelu kamery można znaleźć na poniższej stronie:

Funkcje i sprzęt → str. 6

W przypadku pojawienia się wskaźników na ekranie LCD konieczne jest przeprowadzenie następujących kontroli. Jeśli problem powtarza się mimo kilkakrotnych prób rozwiązania, należy skontaktować się z punktem sprzedaży produktów marki Sony lub miejscowym autoryzowanym punktem serwisowym Sony. W takim przypadku należy podać pełny numer kodu błędu rozpoczynającego się literą C lub E.

Pojawieniu się na ekranie pewnych wskaźników ostrzegawczych może towarzyszyć melodia.

C:04:□□

• Używany akumulator nie jest akumulatorem typu „InfoLITHIUM” (serii V). Należy używać akumulatora typu „InfoLITHIUM” (serii V) (str. 15).
• Podłącz prawidłowo wtyk napięcia stałego zasilacza sieciowego do gniazda DC IN kamery (str. 15).

C:06:□□

• Temperatura akumulatora jest wysoka. Wymień akumulator lub umieść go w chłodnym miejscu.

C:13: □□ / C:32: □

• Odlączyć źródło zasilania. Podłączyć ponownie kamerę do źródła zasilania i spróbować ją uruchomić.

E:□□：□□

• Wykonać czynności począwszy od punktu ② na stronie 52.

#

• Akumulator jest całkowicie zużyty.

A[1]

• Temperatura akumulatora jest wysoka. Wymienić akumulator lub umieścić go w chłodnym miejscu.

#

• Nie włożono karty pamięci (str. 20).
• Migający wskaźnik sygnalizuje brak wystarczającej ilości miejsca do rejestrowania obrazów. Usunąć zbędne obrazy (str. 36) lub sformatować kartę pamięci po uprzednim zapisaniu obrazów na innych nośnikach (str. 50).
• Plik bazy danych obrazu może być uszkodzony. Sprawdzić plik bazy danych, wybierając kolejno: [MENU] → [Konfiguracja] → [Ustawienia nośnika] → [Napr. danych obrazu] → nośnik zapisu (modele z pamięcią wewnętrzną).

图

• Karta pamięci jest uszkodzona.
• Sformatować kartę pamięci z poziomu kamery (str. 50).

• Włożono niezgodną kartę pamięci (str. 21).

• Karta pamięci jest chroniona przed zapisem.
• Dostęp do karty pamięci został ograniczony z poziomu innego urządzenia.

• Występują poruszenia obrazu spowodowane niestabilnym ustawieniem kamery. Podczas filmowania należy trzymać kamerę oburącz. Wskaźnik ostrzegawczy sygnalizujący drgania kamery mimo wszystko nie zniknie.

• Nośnik zapisu jest zapełniony.
• Nie można zapisywać zdjęć w trakcie operacji przetwarzania danych. Odczekać chwilę i ponowić nagrywanie.
• W przypadku poniższych ustawień, nie można rejestrować zdjęć podczas nagrywania filmu.
• [Tryb NAGR]: [Najwyż. jakość FX]

Czas nagrywania filmów / liczba możliwych do zarejestrowania zdjęć

Informacja na temat modelu kamery znajduje się na poniższej stronie:

Funkcje i sprzęt → str. 6

"HD" to skrót od „High Definition" oznaczający wysoką rozdzielczość obrazu, "STD" to skrót od „Standard Definition" oznaczający standardową rozdzielczość obrazu.

Przewidywany czas nagrywania i odtwarzania dla poszczególnych akumulatorów

Czas nagrywania

Orientacyjny czas pracy przy całkowicie naładowanym akumulatorze.

HDR-CX400E/CX410VE/CX430VE/CX510E Czas nagrywania ciągłego (jednostka: minuta)

Akkumulator
Jakość obrazu	HD	MP4	STD
NP-FV50 (w zestawie)	150	170	165

Typowy czas nagrywania		(jednostka: minuta)
Akumulator
Jakość obrazu	HD	MP4	STD
NP-FV50(w zestawie)	75	85	80

HDR-PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/ PJ430VE/PJ510E

Czas nagrywania ciaglego		(jednostka: minuta)
Akkumulator
Jakość obrazu	HD	MP4	STD
NP-FV50(w zestawie)	140	155	150

Typowy czas nagrywania (jednostka: minuta)

Akumulator
Jakość obrazu	HD	MP4	STD
NP-FV50 (w zestawie)	70	75	75

Poszczególne czasy nagrywania zostały zmierzone w przypadku nagrywania filmów w wysokiej rozdzielczości (HD) przy opcji [Standard HQ] ustawionej w pozycji [Tryb NAGR]. - Typowy czas nagrywania to czas przy wielokrotnym rozpoczynaniu/przerywaniu nagrywania, zmianie ustawienia [Tryb fotografowania] i korzystaniu z funkcji zbliżenia. - Pomiary czasów uzyskano w temperaturze pracy kamery 25°C. Zalecana temperatura wynosi od 10°C do 30°C. - W pewnych warunkach użytkowania kamery, na przykład w niskich temperaturach, czas nagrywania i odtwarzania będzie krótszy.

Czas odtwarzania

Orientacyjny czas pracy przy całkowicie naładowanym akumulatorze.

HDR-CX400E/CX410VE/CX430VE/CX510E (jednostka: minuta)

Akumulator
Jakość obrazu	HD	MP4	STD
NP-FV50 (w zestawie)	240	240	255

HDR-PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/ PJ430VE/PJ510E (jednostka: minuta)

Akkumulator
Jakość obrazu	HD	MP4	STD
NP-FV50 (w zestawie)	225	225	240

Przewidywany czas nagrywania filmów

Pamięć wewnętrzna (HDR-CX430VE/ CX510E/PJ420E/PJ420VE/PJ430/ PJ430E/PJ430V/PJ430VE/PJ510E)

HDR-PJ420E/PJ420VE

Przy wysokiej rozdzielczości obrazu (HD) w godzinach (godz.) i minutach (min.)

Tryb nagrywania	Czas nagrywania
	HDR-PJ420E	HDR-PJ420VE
[50p Jakozć PS] /[60p Jakość PS]	1 godz. 15 min. (1 godz. 15 min.)	1 godz. (1 godz.)
[Najwyź. jakozć FX]	1 godz. 30 min. (1 godz. 30 min.)	1 godz. 10 min. (1 godz. 10 min.)
[Wysoka jakość FH]	2 godz. (2 godz.)	1 godz. 35 min. (1 godz. 35 min.)
[Standard HQ]	3 godz. 35 min. (2 godz. 40 min.)	2 godz. 50 min. (2 godz. 10 min.)
[Dłuźyszcy czas LP]	6 godz. 10 min. (5 godz. 5 min.)	5 godz. (4 godz. 5 min.)

MP4 w godzinach (godz.) i minutach (min.)

Czas nagrywania
HDR-PJ420E	HDR-PJ420VE
5 godz. 25 min.	4 godz. 20 min.
(5 godz. 25 min.)	(4 godz. 20 min.)

Przy standardowej rozdzielczości obrazu (STD) w godzinach (godz.) i minutach (min.)

Tryb nagrywania	Czas nagrywania
	HDR-PJ420E	HDR-PJ420VE
[Standard HQ]	3 godz. 45 min.	3 godz.
	(3 godz.	(2 godz.
	25 min.)	45 min.)

HDR-CX430VE/PJ430/PJ430E/PJ430V/PJ430VE

Przy wysokiej rozdzielczości obrazu (HD) w godzinach (godz.) i minutach (min.)

Tryb nagrywania	Czas nagrywania
	HDR-PJ430/PJ430E	HDR-CX430VE/ PJ430V/PJ430VE
[50p Jakość PS] /[60p Jakość PS]	2 godz. 30 min. (2 godz. 30 min.)	2 godz. 15 min. (2 godz. 15 min.)
[Najwyź. jakość FX]	3 godz. (3 godz.)	2 godz. 40 min. (2 godz. 40 min.)
[Wysoka jakość FH]	4 godz. 5 min. (4 godz. 5 min.)	3 godz. 40 min. (3 godz. 40 min.)
[Standard HQ]	7 godz. 15 min. (5 godz. 30 min.)	6 godz. 30 min. (4 godz. 55 min.)
[Dłuźyszycas LP]	12 godz. 30 min. (10 godz. 15 min.)	11 godz. 15 min. (9 godz. 15 min.)

MP4 w godzinach (godz.) i minutach (min.)

Czas nagrywania
HDR-PJ430/PJ430E	HDR-CX430VE/PJ430V/ PJ430VE
10 godz. 55 min.	9 godz. 55 min.
(10 godz. 55 min.)	(9 godz. 55 min.)

Przy standardowej rozdzielczości obrazu (STD) w godzinach (godz.) i minutach (min.)

Tryb nagrywania	Czas nagrywania
	HDR-PJ430/PJ430E	HDR-CX430VE/ PJ430V/PJ430VE
[Standard HQ]	7 godz. 30 min.	6 godz. 45 min.
	(6 godz.	(6 godz.
	55 min.)	15 min.)

HDR-CX510E/PJ510E

Przy wysokiej rozdzielczości obrazu (HD) w godzinach (godz.) i minutach (min.)

Tryb nagrywania	Czas nagrywania
[50p Jakość PS] /[60p Jakość PS]	5 godz. 10 min. (5 godz. 10 min.)
[Najwyź. jakość FX]	6 godz. 5 min. (6 godz. 5 min.)
[Wysoka jakość FH]	8 godz. 15 min. (8 godz. 15 min.)
[Standard HQ]	14 godz. 30 min. (11 godz.)
[Dłuźyszzy czas LP]	25 godz. 5 min. (20 godz. 40 min.)

MP4 w godzinach (godz.) i minutach (min.)

Czas nagrywania

22 godz. (22 godz.)

Przy standardowej rozdzielczości obrazu (STD) w godzinach (godz.) i minutach (min.)

Tryb nagrywania	Czas nagrywania
[Standard HQ]	15 godz. 5 min.(13 godz. 50 min.)

• Aby móc wykorzystać maksymalny czas nagrywania podany w tabeli, należy usunąć z kamery film demonstracyjny. (modele z pamięcią wewnętrzną)

Karta pamięci

Wysoka rozdzielczość obrazu (HD)

(jednostka: minuta)

Tryb nagrywania	16 GB	32 GB	64 GB
[50p Jakoczć PS] /[60p Jakość PS]	75 (75)	150 (150)	305 (305)
[Najwyź. jakoczć FX]	85 (85)	180 (180)	360 (360)
[Wysoka](120)	245 (245)	490 (490)
Jakoczć FH

(jednostka: minuta)

Tryb nagrywania	16 GB	32 GB	64 GB
[Standard	210	430	865
HQ]	(160)	(325)	(655)
[Dłuźyszymi zas	370	740	1490
LP]	(300)	(610)	(1225)

MP4

(jednostka: minuta)

16 GB	32 GB	64 GB
320	650	1305
(320)	(650)	(1305)

Standardowa rozdzielczość obrazu (STD)

(jednostka: minuta)

Tryb nagrywania	16 GB	32 GB	64 GB
[Standard	220	445	895
HQ]	(200)	(410)	(825)

• W przypadku korzystania z karty pamięci Sony.

Uwagi

• Dostępny czas nagrywania zależy od warunków nagrywania, obiektu i ustawienia opcji [Tryb NAGR] i [Szybkość klatek] (str. 49).
• Liczba to minimalny czas nagrywania.
• Można rejestrować filmy zawierające maksymalnie 3999 ujęć w przypadku obrazu wysokiej rozdzielczości (HD) i 9999 ujęć w przypadku obrazu standardowej rozdzielczości (STD). Łącznie można zarejestrować maksymalnie 40000 filmów MP4 i zdjęć.
• Maksymalny czas ciągłego nagrywania filmów wynosi mniej więcej 13 godzin. W kamerze zastosowano format VBR (Variable Bit Rate). Służy on do automatycznego dostosowywania jakości obrazu do nagrywanego ujęcia. Wspomniana technologia zmienia szybkość zapisu na nośniku. Filmy zawierające szybko zmieniające się i złożone obrazy są nagrywane z większą szybkością, co powoduje skrócenie całkowitego czasu nagrywania.

Przewidywana liczba możliwych do zarejestrowania zdjęć

Pamięć wewnętrzna (HDR-CX430VE/ CX510E/PJ420E/PJ420VE/PJ430/ PJ430E/PJ430V/PJ430VE/PJ510E)

Łącznie można zarejestrować maksymalnie 40 000 filmów MP4 i zdjęć.

Karta pamięci

	16:9 8,9M
16 GB	3800
32 GB	7700
64 GB	15000

• W przypadku korzystania z karty pamięci Sony.
• Liczbę możliwych do zarejestrowania zdjęć na karcie pamięci podano przy odpowiednim Rozmiarze obrazu w przypadku posiadanej kamery. Rzeczywista liczba możliwych do zarejestrowania zdjęć jest wyświetlana na ekranie LCD w trakcie nagrywania (str. 70).
• Liczba możliwych do zarejestrowania zdjęć na karcie pamięci zależy od warunków nagrywania.

Uwagi

• Unikatowa matryca przetwornika obrazu ClearVid marki Sony oraz system obróbki obrazu BIONZ firmy Sony umożliwiają uzyskanie rozdzielczości zdjęć odpowiadających opisanym rozmiarom.

Szybkości transmisji i liczba rejestrowanych pikseli

• Szybkość transmisji, liczba rejestrowanych pikseli oraz proporcje obrazu poszczególnych trybów nagrywania filmów (film + dźwięk, itp.) Modele z systemem kodowania kolorów NTSC: - Wysoka rozdzielczość obrazu (HD): PS: maks. 28 Mbps 1920 × 1080 pikseli/60p, AVC HD 28 M (PS), 16:9

FX: maks. 24 Mbps 1920 × 1080 pikseli/60i lub 1920 × 1080 pikseli/24p, AVC HD 24 M (FX), 16:9

FH: ok. 17 Mbps (średnio) 1920 × 1080 pikseli/60i lub 1920 × 1080 pikseli/24p, AVC HD 17 M (FH), 16:9

HQ: ok. 9 Mbps (średnio) 1440 × 1080 pikseli/60i, AVC HD 9 M (HQ), 16:9

LP: ok. 5 Mbps (średnio) 1440 × 1080 pikseli/60i, AVC HD 5 M (LP), 16:9

• MP4: ok. 6 Mbps (średnio) 1280 × 720 pikseli/30p, 16:9
• Standardowa rozdzielczość obrazu (STD): HQ: ok. 9 Mbps (średnio) 720 × 480 pikseli/60i, STD 9 M (HQ), 16:9/4:3

Modèle z systemem kodowania kolorów PAL:

Wysoka rozdzielczość obrazu (HD):

PS: maks. 28 Mbps 1920 × 1080 pikseli/50p, AVC HD 28 M (PS), 16:9

FX: maks. 24 Mbps 1920 × 1080 pikseli/50i lub 1920 × 1080 pikseli/25p, AVC HD 24 M (FX), 16:9

FH: ok. 17 Mbps (średnio) 1920 × 1080 pikseli/50i lub 1920 × 1080 pikseli/25p, AVC HD 17 M (FH), 16:9

HQ: ok. 9 Mbps (średnio) 1440 × 1080 pikseli/50i, AVC HD 9 M (HQ), 16:9

LP: ok. 5 Mbps (średnio) 1440 × 1080 pikseli/50i, AVC HD 5 M (LP), 16:9

• MP4: ok. 6 Mbps (średnio) 1280 × 720 pikseli/25p, 16:9
• Standardowa rozdzielczość obrazu (STD): HQ: ok. 9 Mbps (średnio) 720 × 576 pikseli/50i, STD 9 M (HQ), 16:9/4:3
• Liczba rejestrowanych pikseli i proporcje obrazu w przypadku zdjęć.
• Tryb rejestrowania zdjęć, Nagryw. dwoiste: 3984 × 2240 punktów/16:9

2992 × 2240 punktów/4:3

2816×1584 punktów/16:9

2112×1584 punktów/4:3

1920×1080 punktów/16:9

640×480 punktów/4:3

• Przechwytywanie zdjęć z kadru filmu: 1920×1080 punktów/16:9

640×360 punktów/16:9

640×480 punktów/4:3

Zasady obchodzenia się z kamerą

Informacja na temat modelu kamery można znaleźć na poniższej stronie:

Funkcje i sprzęt → str. 6

Użytkowanie i konserwacja

Kamera nie jest pyłoszczelna, kroploszczelna, ani wodoszczelna. - Kamery nie wolno trzymać za osłony gniazd, ani za następujące elementy.

Osłona stopki

Ekran LCD

Akumulator

Wbudowany kabel USB

• Nie wolno kierować kamery w stronę słońca. Można w ten sposób uszkodzić kamerę. Słońce można filmować wyłącznie w warunkach słabego oświetlenia, na przykład o zmierzchu.
• Kamery i jej akcesoriów nie należy używać ani przechowywać w następujących lokalizacjach: - W miejscach narażonych na nadmiernie wysoką lub niską temperaturę lub w miejscach wilgotnych. Nie należy pozostawiać ich w miejscach narażonych na działanie temperatur przekraczających 60°C, np. w miejscach bezpośredniego operowania promieni słonecznych, w pobliżu źródła gorącego powietrza lub w samochodzie zaparkowanym w nasłonecznionym miejscu. Mogą one ulec uszkodzeniu lub odkształceniu.

-W miejscach, gdzie występują silne pola magnetyczne lub drgania mechaniczne. Kamera może ulec uszkodzeniu. -W sąsiedztwie silnych fal radiowych lub promieniowania. W takich warunkach kamera może nieprawidłowo nagrywać obraz. -W sąsiedztwie nadajników telewizyjnych lub radiowych. Mogą pojawić się zakłócenia. - Na piaszczystej plaży ani w innych zapylonych miejscach. Przedostanie się do kamery piasku lub pyłu może spowodować jej uszkodzenie. Niektóre uszkodzenia tego typu mogą być trwałe. -W pobliżu okien lub na otwartej przestrzeni, gdzie ekran LCD lub obiektyw mogą być narażone bezpośrednio na operowanie promieni słonecznych. Może to doprowadzić do uszkodzenia ekranu LCD.

• Do zasilania kamery prądem stałym lub zmiennym należy używać akcesoriów zalecanych w niniejszej instrukcji obsługi.
• Chronić kamerę przed wilgocią, np. przed deszczem lub wodą morską. Zamoczenie kamery grozi jej uszkodzeniem. Niektóre uszkodzenia tego typu mogą być trwałe.
• Jeżeli do wnętrza obudowy kamery dostanie się obcy przedmiot lub płyn, należy zaprzestać użytkowania kamery, odłączyć ją od źródła zasilania i zlecić jej przegląd w punkcie sprzedaży wyrobów marki Sony. Z kamerą należy obchodzić się ostrożnie. Nie wolno jej demontować ani przerabiać. Należy chronić ją przed wstrząsami mechanicznymi i uderzeniami. Uważać, aby jej nie upuścić lub przypadkowo na nią nie nadepnąć. Szczególnie ostrożnie należy obchodzić się z obiektywem.
• Po zakończeniu korzystania z kamery ekran LCD należy zamknąć.
• Nie wolno korzystać z kamery zawiniętej w jakieś przyzemnić, na przykład w ręcznik.
• Odłączając przewód zasilający, należy ciągnąć za wtyk, a nie za przewód.
• Chronić przewód zasilający przed uszkodzeniem. Unikać przykładowo umieszczania na nim ciężkich przedmiotów.
• Nie wolno używać zdeformowanego lub uszkodzonego akumulatora.

Metalowe styki należy utrzymywać w czystości. - W razie wycieku elektrolitu należy:

-Zasięgnąć porady w autoryzowanym punkcie serwisowym Sony. -Zmyć ciecz ze skóry w miejscu kontaktu. - Jeżeli ciecz przedostanie się do oczu, przemyć je dużą ilością wody i zasięgnąć porady lekarza.

Jeżeli kamera nie będzie używana przez dłuższy czas

• Aby zachować optymalny stan kamery przez dłuższy czas, należy mniej więcej raz w miesiącu włączyć ją i uruchomić z jej poziomu nagrywanie i odtwarzanie obrazów.
• Akumulator należy przechowywać po uprzednim całkowitym rozładowaniu.

Uwaga dotycząca temperatury kamery/akumulatora

• W przypadku bardzo wysokiej lub bardzo niskiej temperatury kamery lub akumulatora mogą wystąpić problemy z nagrywaniem lub odtwarzaniem z uwagi na funkcje zabezpieczające kamerę uruchamiane w takiej sytuacji. W takim przypadku na ekranie LCD pojawi się wskaźnik.

Uwagi dotyczące ładowania za pośrednictwem przewodu USB

• W przypadku niektórych komputerów mogą wystąpić problemy z ładowaniem.
• W przypadku podłączenia kamery do laptopa, który nie jest podłączony do źródła zasilania, akumulator laptopa będzie dalej ulegał rozładowaniu. Nie należy pozostawiać kamery podłączonej w ten sposób do komputera.
• Nie można zagwarantować prawidłowego ładowania w przypadku samodzielnie składanego lub przerabianego komputera albo za pośrednictwem koncentratora USB.

W przypadku pewnych urządzeń USB używanych z komputerem, kamera może nie działać prawidłowo.

Gdy kamera jest podłączona do komputera lub osprzętu

• Nie wolno formatować nośnika zapisu kamery z poziomu komputera. W przeciwnym razie kamera może nie działać prawidłowo.
• Przed podłączeniem kamery do innego urządzenia za pomocą przewodów komunikacyjnych należy upewnić się, że wtyk przewodu został prawidłowo włożony. Próba włożenia wtyku na siłę do gniazda grozi jego uszkodzeniem i może skutkować nieprawidłową pracą kamery.
• Przy włączonym zasilaniu kamery podłączonej do innych urządzeń za pośrednictwem przewodu USB nie należy zamykać panelu LCD. Dane zarejestrowanych obrazów mogą zostać utracone.

Uwagi dotyczące wyposażenia dodatkowego

• Wskazane jest stosowanie oryginalnego osprzętu Sony.
• W niektórych krajach lub regionach oryginalne akcesoria Sony mogą być niedostępne.

Stopka multiinterfejsowa

• Zasilanie dedykowanego mikrofonu lub przenośnego głośnika jest włączane lub wyłączane zgodnie ze stanem zasilania kamery.
• Szczegółowe informacje na ten temat można znaleźć w instrukcjach obsługi dostarczonych z używanymi akcesoriami.
• Dany osprzęt mocuje się w Stopce multiinterfejsowej, dociskając go w dół i wsuwając do oporu.
• Jeżeli do gniazda akcesoriów podłączona jest zewnętrzna lampa błyskowa (oddzielnie w przy-)—podstawicz zasilanie tej lampy, aby wyeliminować szumy na nagraniach.
• Jeżeli jest podłączony mikrofon zewnętrzny (oddzielnie w przydzy), wówczas to on ma priorytet względem mikrofonu wbudowanego.

Zasady obchodzenia się z ekranem LCD

• Pozostawione na ekranie LCD odciski palców, krem do rąk itp. mogą przyczyniać się do odchodzenia powłoki ekranu LCD. Ślady te należy wytrzeć możliwie jak najszybciej. Zbyt mocne pocieranie ekranu LCD chusteczką itp. może prowadzić do powstawania rys na powłoce ekranu LCD.
• Wskazane jest, aby delikatnie usunąć odciski palców lub kurz z zabrudzonego ekranu LCD, po czym wyczyścić ekran miękką szmatką itp.

Ekran LCD

Zbyt mocne naciskanie ekranu LCD grozi nierównomiernym odtwarzaniem barw i innymi uszkodzeniami. - Jeżeli kamera pracuje w niskiej temperaturze, na ekranie LCD może pojawić się obraz zaszumiony. Nie świadczy to o usterce. - Podczas pracy kamery tylna strona ekranu LCD może się nagrzewać. Nie świadczy to o usterce.

Czyszczenie obudowy i obiektywu projekcyjnego (Modele z projektorem)

• Delikatnie przetrzyj obudowę i obiektyw miękką szmatką, na przykład ściereczką do czyszczenia lub irchą do okularów.
• W przypadku silnego zabrudzenia obudowy i obiektywu kamery projektcyjnej należy wyczyścić miękką ściereczką lekko zwilżoną wodą, a następnie wytrzeć je suchą, miękką szmatką.
• Aby nie doszło do deformacji obudowy, uszkodzenia powłoki wykończeniowej lub porysowania obiektywu, należy unikać:
• Stosowania substancji chemicznych, np. rozcieńczalnika, benzyny, alkoholu, ściereczek nasączonych substancjami chemicznymi, środków odstraszających owady, środków owadobójczych i filtrów przeciwsłonecznych.
• Obsługi kamery rękami zabrudzonymi powyższymi substancjami. Narażanie kamery na długotrwały kontakt z przedmiotami wykonanymi z gumy lub winylu.

Informacja o konserwacji i przechowywaniu obiektywu

• Powierzchnię obiektywu należy przetrzeć miękką szmatką w następujących sytuacjach:

- Gdy na powierzchni obiektywu widoczne są odciski palców. - W miejscach gorących i wilgotnych. - Gdy obiektyw jest narażony na działanie soli zawartej w powietrzu, np. nad morzem.

• Obiektyw należy przechowywać w dobrze wentylowanym, czystym miejscu, zabezpieczonym przed dostępem kurzu.
• Aby zapobiec tworzeniu się pleśni, obiektyw należy co pewien czas czyścić i przechowywać w sposób opisany powyżej.

Ładowanie zamontowanego fabrycznie akumulatora

Kamera jest wyposażona w montowany fabrycznie akumulator, który zapewnia pamiętanie daty, godziny i innych ustawień, nawet gdy ekran LCD jest zamknięty. Akumulator zamontowany fabrycznie jest ładowany zawsze wtedy, gdy kamera jest podłączona do gniazda elektrycznego za pośrednictwem zasilacza sieciowego lub gdy jest podłączony akumulator. Całkowite rozładowanie akumulatora

Dane techniczne

Nastąpi po upływie około 3 miesięcy nieużywania kamery. Przed przystąpieniem do użytkowania kamery należy naładować zamontowany fabrycznie akumulator. Nawet jeśli zamontowany fabrycznie akumulator nie jest naładowany, nie będzie to miało wpływu na pracę kamery niezwiązaną z nagrywaniem daty.

Sposób ładowania zamontowanego fabrycznie akumulatora

Kamerę z zamkniętym ekranem LCD należy podłączyć do gniazda elektrycznego za pomocą dostarczonego zasilacza sieciowego i pozostawić ją na co najmniej 24 godziny.

Uwaga dotycząca pozbywania się kamery lub przekazywania jej innej osobie (modele z pamięcią wewnętrzną)

Nawet po usunięciu wszystkich filmów i zdjęć lub przeprowadzeniu operacji [Format] (str. 50), dane w pamięci wewnętrznej mogą nie zostać całkowicie usunięte. W celu uniemożliwienia odzyskania danych wskazane jest uruchomienie kolejno: [MENU] [Konfiguracja] [Ustawienia nośnika] [Format] [Opróżnij].

System

Format sygnału: System kodowania kolorów NTSC, zgodny z normami EIA (HDR-PJ430/PJ430V) System kodowania kolorów PAL, zgodny z normami CCIR (HDR-CX400E/CX410VE/ CX430VE/CX510E/PJ420E/PJ420VE/PJ430E/ PJ430VE/PJ510E) HD TV Format zapisu filmów: AVCHD (zgodny z formatem AVCHD Ver.2.0): Obraz: MPEG-4 AVC/H.264 Dźwięk: 2-kanałowy Dolby Digital/ 5,1-kanałowy Dolby Digital 5.1 Creator*1 MPEG-2 PS: Obraz: MPEG-2 (wideo) Dźwięk: 2-kanałowy Dolby Digital/ 5,1-kanałowy Dolby Digital 5.1 Creator*1 MP4: Obraz: MPEG-4 AVC/H.264 Dźwięk: 2-kanałowy MPEG-4 AAC-LC *1 Wyprodukowano na licencji firmy Dolby Laboratories.

Format plików zdjęciowych: Zgodny z DCF Ver.2.0 Zgodny z Exif Ver.2.3 Zgodny z MPF Baseline

Nośniki zapisu (filmy/zdjęcia): Pamięć wewnętrzna HDR-PJ420E/PJ420VE: 16 GB HDR-CX430VE/PJ430/PJ430E/PJ430V/ PJ430VE: 32 GB HDR-CX510E/PJ510E: 64 GB "Memory Stick PRO Duo" Karta SD (klasy 4 lub szybsza) Pojemność dostępna dla użytkownika (przybliżona) HDR-PJ420E: 15,5 GB 3 HDR-PJ420VE: 12,5 GB 2 HDR-CX430VE/PJ430V/PJ430VE: 28,1 GB 2 HDR-PJ430/PJ430E: 31,1 GB 3 HDR-CX510E/PJ510E: 62,4 GB*3

*2 1 GB odpowiada 1 miliardowi bajtów; 2,8 GB jest wykorzystywane na fabrycznie zainstalowaną mapę, a druga część jest przeznaczona na funkcje zarządzania danymi. Można usunąć tylko zainstalowany fabrycznie film demonstracyjny.

*3 1 GB odpowiada 1 miliardowi bajtów, z których część używana jest do

zarządzania systemem i/lub plikami użytkowymi. Można usunąć tylko zainstalowany fabrycznie film demonstracyjny.

Przetwornik obrazu:

Matryca CMOS 4,6 mm (typ 1/3,91)

Liczba efektywnych pikseli (zdjęcie, 16:9)

Maks. 8,9 megapikseli (3984 × 2240

pikseli)*4

Całkowita: ok. 5 430 000 pikseli

Efektywna (film, 16:9)*5

ok. 2 230 000 pikseli

Efektywna (zdjęcie, 16:9):

ok. 2 230 000 pikseli

Efektywna (zdjęcie, 4:3):

ok. 1 670 000 pikseli

Obiektyw:

Obiektyw typu G

30× (optyczny)*5, 55× (dodatkowy, w trakcie

nagrywania filmów)*6, 350× (cyfrowy)

Średnica filtra: 46 mm

37 mm (przy zamocowanym pierścieniu redukcyjnym)

F1,8~F4,0

Ogniskowa:

f = 1,9 mm ~ 57,0 mm

Po przeliczeniu na wartości dla aparatu małoobrazkowego

W przypadku filmów*: 26.8 mm ~ 804.0 mm (16:9)

W przypadku zdjęć: 26,8 mm ~ 804,0 mm (16:9)

Temperatura barwowa: [Auto], [Jednym dotk.], [Wewnątrz], [Na zewnątrz]

Minimalne natężenie oświetlenia:

6 luksów (przy ustawieniu domyślnym, czas otwarcia migawki 1/30 sekundy (HDR-PJ430/

PJ430V) lub 1/25 sekundy (HDR-CX400E/

CX410VE/CX430VE/CX510E/PJ420E/ PJ420VE/PJ430E/PJ430VE/PJ510E))

3 luksy (opcja [Low Lux] ustawiona na [Włącz], czas otwarcia migawki 1/30 sekundy (HDR-PJ430/PJ430V) lub 1/25 sekundy (HDR-CX400E/CX410VE/CX430VE/ CX510E/PJ420E/PJ420VE/PJ430E/PJ430VE/ PJ510E))

*4 Unikatowa matryca pikseli firmy Sony w technologii ClearVid i system przetwarzania obrazu (BIONZ) umożliwiają uzyskanie rozdzielczości zdjęć odpowiadających opisanym rozmiarom.

*5 Opcja [E-SteadyShot] ustawiona na [Standardowy] lub [Wyłącz].

*6 Opcja [SteadyShot] ustawiona na [Aktywny].

Złącza wejściowe i wyjściowe

Gniazdo HDMI OUT: Micro HDMI

Gniazdo PROJECTOR IN (HDR-PJ420E/ PJ420VE/PJ430/PJ430E/PJ430V/PJ430VE/ PJ510E): Micro HDMI

Gniazdo wejściowe MIC: Gniazdo stereofoniczne mini (φ 3,5 mm)

Gniazdo słuchawkowe: Gniazdo stereofoniczne mini (φ 3,5 mm)

Gniazdo USB: Typu A (wbudowany kabel USB)

Złącze USB Multi/Micro*

• Do podłączania urządzeń zgodnych ze standardem Micro USB.
• Połączenia USB dostępne jest tylko w przypadku sygnału wyjściowego (HDR-CX400E/CX410VE/CX430VE/CX510E/PJ420E/PJ420VE/PJ430E/PJ430VE/PJ510E).

Ekran LCD

Obraz: 7,5 cm (typ 3,0, współczynnik kształtu 16:9)

Całkowita liczba pikseli:

230400 (960×240)

Projektor (HDR-PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/PJ430VE/PJ510E)

Rodzaj projekcji: DLP

Źródło światła: Lampka LED (R/G/B)

Ostrość: Ręczna

Odległość projekcji: 0,5 m lub więcej

Współczynnik kontrastu: 1500:1

Rozdzielczość (wyjściowa): nHD (640×360)

Czas ciągłej projekcji (na akumulatorze z zestawu): ok. 1 godz. 40 min.

Informacje ogólne

Wymagania dotyczące zasilania: Prąd stały 6,8 V/7,2 V (akumulator) lub Prąd stały 8,4 V (zasilacz sieciowy)

Ładowanie przez USB: Prąd stały 5 V 500 mA / 1,5 A

Przeciętny pobór mocy: Podczas filmowania kamera przy normalnej jasności z użyciem ekranu LCD: HDR-CX400E/CX410VE/CX430VE/CX510E HD: 2,5 W MP4: 2,2 W STD: 2,3 W HDR-PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/PJ430VE/PJ510E HD: 2,7 W MP4: 2,4 W STD: 2,5 W

Temperatura robocza: 0°C do 40°C Temperatura przechowywania: -20°C do +60°C

Wymiary (przybliżone): HDR-CX400E/CX410VE/CX430VE/CX510E: 58 mm × 66 mm × 121 mm (szer./wys./gł.) z uwzględnieniem wystających elementów 58 mm × 66 mm × 127,5 mm (szer./wys./gł.) z uwzględnieniem wystających elementów i z podłączonym akumulatorem z zestawu HDR-PJ420E/PJ420VE/PJ430/PJ430E/PJ430V/PJ430VE/PJ510E: 61,5 mm × 66 mm × 121 mm (szer./wys./gł.) z uwzględnieniem wystających elementów 61,5 mm × 66 mm × 127,5 mm (szer./wys./gł.) z uwzględnieniem wystających elementów i z podłączonym akumulatorem z zestawu

Waga (przybliżona) HDR-CX400E/CX510E: 315 g (tylko urządzenia zasadnicze) 370 g (z dostarczonym akumulatorem) HDR-CX410VE/CX430VE: 320 g (tylko urządzenia zasadnicze) 375 g (z dostarczonym akumulatorem) HDR-PJ420E/PJ430/PJ430E/PJ510E: 340 g (tylko urządzenia zasadnicze) 395 g (z dostarczonym akumulatorem) HDR-PJ420VE/PJ430V/PJ430VE: 345 g (tylko urządzenia zasadnicze) 400 g (z dostarczonym akumulatorem)

Zasilacz sieciowy AC-L200C/AC-L200D Wymagania dotyczące zasilania: Napięcie zmienne 100 V - 240 V, 50 Hz/60 Hz

Pobór prądu: 0,35 A - 0,18 A Pobór mocy: 18 W Napięcie wyjściowe: Prąd stały 8,4 V* Temperatura robocza: 0°C do 40°C Temperatura przechowywania: -20°C do +60°C Wymiary (przybliżone): 48 mm x 29 mm x 81 mm (szer./wys./gł.) bez wystających elementów

Waga (przybliżona): 150 g (bez przewodu zasilającego) * Pozostałe parametry znajdują się na tabliczce znamionowej zasilacza sieciowego.

Akumulator NP-FV50 Maksymalne napięcie wyjściowe: Prąd stały 8,4 V Napięcie wyjściowe: Prąd stały 6,8 V Maksymalne napięcie ładowania: Prąd stały 8,4 V Maksymalny prąd ładowania: 2,1 A Pojemność Typowa: 7,0 Wh (1030 mAh) Minimalna: 6,6 Wh (980 mAh) Typ: Litowo-jonowy

Konstrukcja oraz dane techniczne kamery i akcesoriów mogą ulec zmianie bez powiadomienia.

Znaki towarowe

"Handycam" i Handycam są zastrzeżonymi znakami towarowymi firmy Sony Corporation. "AVCHD", "AVCHD Progressive", logotyp "AVCHD" i logotyp "AVCHD Progressive" są znakami towarowymi firm Panasonic Corporation i Sony Corporation. "Memory Stick", "Memory Stick Duo", "MEMORY STICK DUO", "Memory Stick PRO Duo", "MEMORY STICK PRO Duo", "Memory Stick PRO-HG Duo", "Memory Stick XC-HG Duo", "MEMORY STICK XC-HG Duo", "MagicGate", "MAGICGATE", "MagicGate Memory Stick" i "MagicGate Memory Stick Duo" są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Sony Corporation. "InfoLITHIUM" jest znakiem towarowym firmy Sony Corporation. Logo „x.v.Color" oraz „x.v.Color" są znakami towarowymi firmy Sony Corporation. "BIONZ" jest znakiem towarowym firmy Sony Corporation. "BRAVIA" jest znakiem towarowym firmy Sony Corporation. Blu-ray Disc™ i Blu-ray™ są znakami towarowymi firmy Blu-ray Disc Association. Dolby i symbol podwójnego D są znakami towarowymi firmy Dolby Laboratories. HDMI, logo HDMI High-Definition Multimedia Interface oraz logo HDMI są znakami towarowymi lub zastrzeżonymi znakami towarowymi HDMI Licensing LLC w Stanach Zjednoczonych i innych krajach. Microsoft, Windows, Windows Vista i DirectX są zastrzeżonymi znakami towarowymi lub znakami towarowymi firmy Microsoft Corporation w Stanach Zjednoczonych i/lub innych krajach. Mac i Mac OS są zastrzeżonymi znakami towarowymi firmy Apple Inc. w Stanach Zjednoczonych i innych krajach. Intel, Intel Core i Pentium są znakami towarowymi lub zastrzeżonymi znakami towarowymi firmy Intel Corporation i jej oddziałów w Stanach Zjednoczonych i innych krajach. "E" i „PlayStation" są zastrzeżonymi znakami towarowymi firmy Sony Computer Entertainment Inc.

• NAVTEQ i logo NAVTEQ Maps są zastrzeżonymi znakami towarowymi firmy NAVTEQ w Stanach Zjednoczonych i innych krajach.
• Logo SDXC jest znakiem towarowym firmy SD-3C, LLC.
• MultiMediaCard jest znakiem towarowym firmy MultiMediaCard Association.
• Facebook i logo "f" są zastrzeżonymi znakami towarowymi firmy Facebook, Inc. YouTube i logo YouTube są zastrzeżonymi znakami towarowymi firmy Google Inc.

Wszystkie inne nazwy produktów przytoczone w niniejszej pozycji mogą być znakami towarowymi lub zastrzeżonymi znakami towarowymi odpowiednich firm. Ponadto znaki ™ i ® nie zawsze są wymienione w niniejszej instrukcji.

Możliwości konsoli PlayStation 3, obsługującej translację na konsolę PlayStation 3 ze sklepu PlayStation Store (tam, gdzie jest dostępny).

Do pobrania aplikacji na konsolę PlayStation 3 wymagane jest posiadanie konta PlayStation Network.

Dostępne tam, gdzie dostępny jest PlayStation Store.

UMOWA LICENCYJNA UŻYTKOWNIKA KOŃCOWEGO DOTYCZĄCA DANYCH MAP DLA KAMER WIDEO (Modele

z funkcją (GPS)

PRZED PRZYSTĄPIENIEM DO UŻYTKOWANIA OPISYWANEGO OPROGRAMOWANIA NALEŻY DOKŁADNIE ZAPOZNAĆ SIĘ Z PONIŻSZĄ UMOWĄ.

WAŻNE - NALEŻY CZYTAĆ UWAŻNIE: Niniejsza umowa licencyjna użytkownika końcowego ("LICENCJA") to umowa prawna pomiędzy użytkownikiem a firmą Sony Corporation ("SONY"), udzielająca licencji na dane map znajdujące się w posiadaniu kamery wideo ("PRODUKT"). Wspomniane dane map wraz z kolejnymi aktualizacjami/modyfikacjami określane są tutaj mianem OPROGRAMOWANIA. LICENCJA obejmuje wyłącznie OPROGRAMOWANIE. Z OPROGRAMOWANIA można korzystać wyłącznie z użyciem PRODUKTU. Dotknięcie przycisku "ZGODA" wyświetlanego na ekranie PRODUKTU w kontekście LICENCJI oznacza, że użytkownik wyraża zgodę na przestrzeganie warunków niniejszej LICENCJI. Firma SONY nie udziela licencji na OPROGRAMOWANIE użytkownikowi, który nie zgadza się z warunkami niniejszej LICENCJI. W takim przypadku OPROGRAMOWANIE nie będzie dostępne i użytkownik nie może korzystać z OPROGRAMOWANIA.

LICENCJA NA OPROGRAMOWANIE

OPROGRAMOWANIE jest chronione prawami autorskimi oraz umowami międzynarodowymi dotyczącymi praw autorskich, jak również innymi prawami i umowami dotyczącymi własności intelektualnej. OPROGRAMOWANIE nie jest sprzedawane, lecz udzielana jest na nie licencja.

UDZIELANIE LICENCJI

W ramach LICENCJI użytkownik nabywa następujące prawa na zasadzie niewyłącznej: OPROGRAMOWANIE. Z OPROGRAMOWANIA wolno korzystać tylko na jednym egzemplarzu PRODUKTU. Użytkownik. Z OPROGRAMOWANIA wolno korzystać tylko na własny użytek.

OPIS POZOSTAŁYCH PRAW I OGRANICZEŃ

Restrykcje. Użytkownik nie może nabywać ani rozpowszechniać żadnego fragmentu OPROGRAMOWANIA w jakiejkolwiek postaci do innych celów niż te, na które w sposób wyraźny zezwala niniejsza LICENCJA. OPROGRAMOWANIA nie można wykorzystywać na innych produktach, w innych systemach lub do innych zastosowań, za wyjątkiem PRODUKTU. Za wyjątkiem sytuacji wspomnianych w niniejszej LICENCJI, użytkownik nie może używać ani zezwalać stronom trzecim na używanie OPROGRAMOWANIA niezależnie od PRODUKTU (między innymi, ale nie tylko, nie wolno go w całości lub w części powielać, wysyłać lub wyodrębniać w jakiejkolwiek postaci), w formie najmu lub leasingu za opłatą licencyjną lub bez niej. Niektóre przepisy prawa nie zezwalają na wprowadzanie restrykcji w odniesieniu do wspomnianych spraw. W takim przypadku powyższe restrykcje nie mają zastosowania.

Ograniczenia dotyczące stosowania inżynierii wstecznej, dekompilacji i dezasemblacji. Nie wolno (i) wyodrębnić OPROGRAMOWANIA z PRODUKTU, (ii) powielać go, kopiować, wysyłać do portu, tłumaczyć lub tworzyć pochodnych materiałów z całości lub części OPROGRAMOWANIA, ani (iii) nie wolno w jakikolwiek sposób stosować do dowolnych celów inżynierii wstecznej, dekompilacji, czy też dezasemblacji w odniesieniu do całości lub do części OPROGRAMOWANIA. Niektóre przepisy prawa nie zezwalają na wprowadzanie ograniczeń w odniesieniu do wspomnianych spraw. W takim przypadku powyższe ograniczenia nie mają zastosowania.

Znaki towarowe i noty: Nie wolno usuwać, zmieniać, zakrywać, ani niszczyć znaków towarowych lub not dotyczących praw autorskich występujących w opisywanym OPROGRAMOWANIU.

Pliki z danymi. Z poziomu OPROGRAMOWANIA mogą być automatycznie tworzone pliki z danymi wykorzystywane przy OPROGRAMOWANIU. Wszelkie wspomniane pliki z danymi są traktowane jako część OPROGRAMOWANIA.

Przekazywanie OPROGRAMOWANIA. Wszelkie prawa udzielone na mocy niniejszej LICENCJI można trwale przenieść tylko w wyniku transakcji sprzedaży lub przekazania PRODUKTU, pod warunkiem że nie zachowa się żadnych kopii i przekaże się całe OPROGRAMOWANIE (w tym wszystkie kopie (o ile na kopiowanie zezwala powyższe „Ograniczenia dotyczące inżynierii wstecznej, dekompilacji i dezasemblacji”), elementy składowe, nośniki i materiały drukowane, wszystkie wersje i wszelkie uaktualnienia OPROGRAMOWANIA wraz z niniejszą licencją) innemu podmiotowi, a podmiot ten zaakceptuje warunki niniejszej LICENCJI.

Wygaśnięcie lub rozwiązanie umowy. Z zastrzeżeniem wszelkich innych praw firma SONY może zerwać

niniejszą LICENCJĘ, jeśli użytkownik nie będzie przestrzegać warunków i postanowień niniejszej LICENCJI. W takim wypadku należy zaprzestać korzystania z OPROGRAMOWANIA i z wszelkich... LICENCJI: „PRAWA AUTORSKIE”, „WARUNKI PODWYŻSZONEGO RYZYKA”, „WYŁĄCZENIE GWARANCJI NA OPROGRAMOWANIE”, „OGRANICZENIE ODPOWIEDZIALNOŚCI”, „ZAKAZ EKSPORTU”, „KLAUZULA SALWATORYJNA” i „OBOWIĄZUJĄCE PRAWO I JURYSDYKCJA”, ustęp „Poufność” niniejszej sekcji...

Poufność. Użytkownik zgadza się zachować poufność informacji zawartych w OPROGRAMOWANIU, które nie są powszechnie znane, i zobowiązuje się do nieujawniania tych informacji innym osobom lub podmiotom bez uprzedniej pisemnej zgody firmy SONY.

PRAWA AUTORSKIE

Wszelkie tytuły i prawa autorskie w OPROGRAMOWANIU i do niego (z uwzględnieniem, ale nie tylko, danych map, obrazów, zdjęć, animacji, materiałów wideo, nagrań audio, muzyki, tekstu i „apletów” zawartych w OPROGRAMOWANIU) oraz wszelkie kopie OPROGRAMOWANIA stanowią własność firmy SONY, licencjodawców i dostawców firmy SONY oraz ich odpowiednich oddziałów (wspomniani licencjodawcy i dostawcy firmy SONY wraz z ich odpowiednimi oddziałami są dalej wspólnie określani mianem Licencjodawców „SONY”). Wszelkie prawa, które nie zostały wyraźnie przyznane w ramach niniejszej LICENCJI, są zastrzeżone przez SONY lub licencjodawców SONY.

WARUNKI PODWYŻSZONEGO RYZYKA

OPROGRAMOWANIE nie jest odporne na błędy i nie zostało opracowane, wyprodukowane ani przygotowane do użytkowania w warunkach niebezpiecznych, w których wymagane jest bezawaryjne działanie, np. w obiektach nuklearnych, w nawigacji lotniczej lub lotniczych systemach łączności, w kontroli ruchu lotniczego, urządzeniach bezpośredniego podtrzymania funkcji życiowych i systemach wojskowych, w przypadku których usterka OPROGRAMOWANIA może prowadzić do śmierci, obrażeń lub poważnych szkód fizycznych lub zagrożeń dla środowiska („Warunki podwyższonego ryzyka”). Firma SONY, jej oddziały, ich odpowiedni dostawcy oraz Licencjodawcy SONY nie udzielają żadnych wyraźnych ani domniemanych gwarancji przydatności do zastosowań w warunkach podwyższonego ryzyka.

WYŁĄCZENIE GWARANCJI NA OPROGRAMOWANIE

Użytkownik wyraźnie przyjmuje do wiadomości i zgadza się, że używa OPROGRAMOWANIA na własne ryzyko. OPROGRAMOWANIE jest dostarczane w stanie „TAK JAK JEST”, bez żadnych gwarancji. Firma SONY, jej oddziały, jej i ich odpowiedni dostawcy oraz Licencjodawcy SONY (w tej sekcji firma SONY, jej oddziały, ich odpowiedni dostawcy oraz Licencjodawcy SONY będą określani wspólnym mianem „SONY”) NIE UDZIELAJĄ NINIEJSZYM ŻADNYCH GWARANCJI, WYRAŹNYCH LUB DOMNIEMANYCH, WYNIKAJĄCYCH Z PRAWA I NIE TYLKO, W TYM MIĘDZY INNYMI DOMNIEMANYCH GWARANCJI JAKOŚCI, NIENARUSZALNOŚCI, PRZYDATNOŚCI DO SPRZEDAŻY I DO OKREŚLONYCH CELÓW. Firma SONY NIE GWARANTUJE, ŻE FUNKCJE OPROGRAMOWANIA SPEŁNIAJĄ WYMAGANIA UŻYTKOWNIKA, OPROGRAMOWANIE NIE BĘDZIE SIĘ ZAWIESZAĆ I BĘDZIE DZIAŁAĆ BEZBŁĘDNIE. PONADTO FIRMA SONY NIE GWARANTUJE ANI NIE SKŁADA ŻADNYCH DEKLARACJI DOTYCZĄCYCH MOŻLIWOŚCI ZASTOSOWANIA LUB WYNIKÓW STOSOWANIA OPROGRAMOWANIA W ZAKRESIE PRAWIDŁOWOŚCI, DOKŁADNOŚCI, NIEZAWODNOŚCI ITP. NIEKTÓRE PRZEPISY PRAWA NIE ZEZWALAJĄ NA WYKLUCZENIE DOMNIEMANYCH GWARANCJI. W TAKIM PRZYPADKU POWYŻSZE WYKLUCZENIA MOGĄ NIE OBOWIĄZYWAĆ.

Użytkownik jest świadomy, że dane zawarte w OPROGRAMOWANIU mogą zawierać niedokładne lub niekompletne informacje w związku z upływem czasu, zmieniającymi się okolicznościami, wykorzystanymi źródłami oraz naturą procesu zbierania kompleksowych danych geograficznych, i każdy z wymienionych czynników może prowadzić do nieprawidłowych wyników.

OGRANICZENIE ODPOWIEDZIALNOŚCI

W TEJ SEKCJI FIRMA SONY, JEJ ODDZIAŁY, JEJ I ICH ODPOWIEDNI DOSTAWCY ORAZ LICENCJODAWCY SONY BĘDĄ WSPÓLNIE OKREŚLANI MIANEM „SONY”. W MAKSYMALNYM ZAKRESIE DOPUSZCZALNYM PRZEZ PRAWO FIRMA SONY NIE PONOSI ŻADNEJ ODPOWIEDZIALNOŚCI W ODNIESIENIU DO JAKICHKOLWIEK SKARG, ROSZCZEŃ LUB POZWÓW, BEZ WZGLĘDU NA CHARAKTER PRZYCZYN WSPOMNIANYCH SKARG, ROSZCZEŃ LUB POZWÓW Z ZARZUTEM STRATY LUB SZKÓD BEZPOŚREDNICH BĄDŹ POŚREDNICH, KTÓRE MOGŁY WYNIKNĄĆ Z UŻYTKOWANIA LUB POSIADANIA OPROGRAMOWANIA, ANI W ODNIESIENIU DO JAKIEJKOLWIEK UTRATY ZYSKÓW, WYNAGRODZENIA, UMÓW LUB OSZCZĘDNOŚCI, BĄDŹ TEŻ JAKICHKOLWIEK

INNYCH BEZPOŚREDNICH, POŚREDNICH, PRZYPADKOWYCH, SPECJALNYCH LUB WTÓRNYCH SZKÓD WYNIKŁYCH Z UŻYTKOWANIA BĄDŹ NIEMOŻNOŚCI UŻYTKOWANIA OPROGRAMOWANIA, JAKICHKOLWIEK WAD OPROGRAMOWANIA, BĄDŹ TEŻ Z NARUSZENIA ZASAD I WARUNKÓW, CZY TO W FORMIE POWÓDZTWA, NIEDOTRZYMANIA UMÓW LUB CZYNU NIEDOZWOLONEGO, CZY TEŻ W OPARCIU O GWARANCJE, NAWET JEŚLI FIRMA SONY ZOSTAŁA POINFORMOWANA O MOŻLIWOŚCI WYSTĄPIENIA TYCH SZKÓD, Z WYJĄTKIEM PRZYPADKÓW RAŻĄCEGO NIEDBALSTWA LUB WINY UMYSŁNEJ SONY, ŚMIERCI LUB OBRAŻEŃ FIZYCZNYCH, BĄDŹ TEŻ SZKÓD SPOWODOWANYCH WADLIWĄ NATURĄ PRODUKTU. W KAŻDYM PRZYPADKU, Z WYJĄTKIEM UPRZEDNIO WSPOMNIANYCH ZASTRZEŻEŃ, PEŁNA ODPOWIEDZIALNOŚĆ FIRMY SONY NA MOCY KTÓREGOKOLWIEK Z POSTANOWIEŃ NINIEJSZEJ LICENCJI BĘDZIE OGRANICZONA DO RZECZYWISTEJ KWOTY ZAPŁACONEJ ZA OPROGRAMOWANIE. NIEKTÓRE JURYSDYKCJE NIE ZEZWALAJĄ NA STOSOWANIE WYKLUCZEŃ ANI OGRANICZEŃ DOTYCZĄCYCH SZKÓD POŚREDNICH LUB PRZYPADKOWYCH. W TAKIEJ SYTUACJI POWYŻSZE WYKLUCZENIE LUB OGRANICZENIE MOŻE NIE MIEC ZASTOSOWANIA.

ZAKAZ EKSPORTU

UŻYTKOWNIK PRZYJMUJE DO WIADOMOŚCI, ŻE UŻYTKOWANIE OPROGRAMOWANIA W NIEKTÓRYCH KRAJACH, REGIONACH, OBSZARACH LUB OBIEKTACH, ALBO EKSPORT PRODUKTÓW Z KRAJU, NA KTÓREGO RYNEK PRODUKTY TE SĄ PRZEZNACZONE DO SPRZEDAŻY, MOŻE PODLEGAĆ OGRANICZENIOM LUB ZAKAZOM. UŻYTKOWNIK WYRAŻA ZGODĘ NA UŻYTKOWANIE OPROGRAMOWANIA LUB EKSPORT PRODUKTÓW ZGODNIE Z OBOWIĄZUJĄCYM PRAWEM, ROZPORZĄDZENIAMI, ZASADAMI I PRZEPISAMI STOSOWNYCH KRAJÓW, REGIONÓW, OBSZARÓW, BĄDŹ TEŻ OBIEKTÓW.

KLAUZULA SALWATORYJNA

Jeżeli jakakolwiek część jest nieważna lub nieegzekwowalna, pozostałe części umowy pozostają w mocy.

Niniejsza LICENCJA reguluje prawo Japonii bez względu na ewentualne sprzeczności z zastrzeżeniami prawnymi lub Konwencją Narodów Zjednoczonych

o umowach międzynarodowej sprzedaży towarów, stosowanie której jest kategorycznie wykluczone. Wszelkie wątpliwości powstałe w związku z niniejszą LICENCJĄ będą rozstrzygane wyłącznie przez sądy japońskie. Strony niniejszą LICENCJĄ zrzekają się prawa do procesu w jakichkolwiek kwestiach związanych z niniejszą LICENCJĄ. NIEKTÓRE JURYSDYKCJE NIE ZEZWALAJĄ NA WYKLUCZENIE PRAWA DO PROCESU. W TAKIM PRZYPADKU POWYŻSZE WYKLUCZENIE MOŻE NIE OBOWIĄZYWAĆ.

CAŁOŚĆ UMOWY

Podane zasady i warunki stanowią całość umowy między firmą SONY a Użytkownikiem, odnoszącej się do jej przedmiotu, i zastępują w całość wszelkie wcześniej istniejące pisemne lub ustne porozumienia między stronami związane z przedmiotem umowy.

INSTYTUCJE RZĄDOWE

Jeżeli OPROGRAMOWANIE jest pobierane przez lub w imieniu rządu Stanów Zjednoczonych lub innego podmiotu powołującego się na lub stosującego prawa podobne do tych stosowanych zwyczajowo przy rządzie Stanów Zjednoczonych, na takie OPROGRAMOWANIE będące "przedmiotem komercyjnym" zgodnie z definicją podaną w federalnych przepisach FAR cz. 48, podcz. 2.101, udzielana jest LICENCJA, i takie OPROGRAMOWANIE dostarczane lub będące na wyposażeniu powinno być oznaczone i zaopatrzone w stosowną "Notę dotyczącą użytkowania" zgodnie z zaleceniem SONY i/lub jej oddziałów i należy je traktować stosownie do warunków wspomnianej noty.

Informacja dotycząca znaków towarowych i spraw autorskich

© 1993-2011 NAVTEQ ©2012 ZENRIN CO., LTD.

Australia

Chorwacja, Estonia, Litwa, Łotwa, Mołdawia, Polska, Słowenia i Ukraina

© EuroGeographic

Francja

źródło: © IGN 2009-BD TOPO

Niemcy

Wskaźniki na ekranie

Przy zmianie ustawień pojawiają się poniższe wskaźniki. Informacje o wskaźnikach widocznych podczas nagrywania lub odtwarzania można znaleźć na stronie 24.

Z lewej

Wskaznik	Opis
IMENU	Przycisk MENU (47)
	Nagywanie przy uzyciu samowyzwalacza (48)
XII	Stan triangulaci GPS (31)
↑	Opcja [Tryb samolotowy] ustawiona na [Włącz] (50)
4:3	Tryb Szeroki (49)
W	Wprowadzanie (48)
OFF	Opcja [Wykrywanie twarzy] ustawiona na [Wylącz] (48)
OFF	Opcja [Zdjęcie z uśmiechem] ustawiona na [Wylącz] (48)
	Roczne ustawianie ostrosci (48)
	Wybor sceny (48)
	Balans bieli (48)
	Funkcja SteadyShot wylączona (48)
WS	Zmiana balansu bieli (48)
T	Tele makro (48)
FT	Rodzaj obiektywu (48)

CINEMA	Cinematone
	Destynacja (51)
	Inteligentna automatyka (wykrywanie twarzy/ wykrywanie sceny/ wykrywanie drgnakamery/wykrywanie dzwieku) (30)

Na środku

Wskaznik	Opis
	Ust.Pok.slajd.(27)
	Ostrzejezenia (53)
	Tryb odtwarzania (26)

Z prawej

Wskaznik	Opis
60i HQ MP4 720	Jakość nagrywanego obrazu (HD/MP4/STD), szybkość klatek (60p/50p/60i/50i/24p/25p), tryb nagrywania (PS/FX/FH/HQ/LP) i rozmiar obrazu (29)
60min.	Poziom naładowania akumulatora
	Nośnik zapisu/ odwartania/edyci (20)
0:00:00	Licznik (godzina:minuta: sekunda)
00min.	Orientacyjni pozostaly czas nagrywania
9999 139 8,9M	Orientacyjna liczba möglichwych do zarejestrowania zȩjeć i Rozmiar zȩjecia (49)
101	Folder odtwarzania
100/112	Numer aktualnie odtwarzanego filmu lub zȩjecia/Liczba wszystkich zarejestrownych filmów lub zȩjeć
	Pod.§zone zewnétrzne ur.§zędzenia pAMIÇIOWE (45)

U dołu

Wskaznik	Opis
	Poziom nagryw.audio (49)
	Opcja [Autored.szum wiatru] ustawiona na [Wyłucz] (49)
	Opcja [Głos z bliska] ustawiona na [Wyłucz] (49)
	Zoom wbud. mikrof. (49)
J5.1ch J2ch	Tryb audio (49)
	Low Lux (48)
	Pomiar punkt./ostr. (48)/Pomiar punktu (48)/Ekspozycja (48)
EV	Przestawienie AE (48)
AUTO	Inteligentna automatyka (30)
101-0005	Nazwa pliku danych
	Chron (49)

Wygląd wskaźników i ich położenie są orientacyjne i mogą odbiegać od stanu faktycznego. - W przypadku niektórych modeli kamery część wskaźników może nie być wyświetlana.

Indeks

A

Akumulator. 15

B

Brzęczyk. 19

C

Całkowite naładowanie. 16

Czas letni 18

Czas nagrywania filmów.....55, 56

Czas nagrywania i

odtwarzania. 55

Części elementy sterujące.....11

D

Dane techniczne 62

Data/Czas 19

Dźwięk 5,1-kanałowy. 32

E

Edycja. 36

Ekran LCD 23

Elementy zestawu. 14

Extended Zoom. 25

F

FH. 29

Filmy. 22

FX 29

G

Gniazdo elektryczne. 17

GPS. 31

H

Informacja diagnostyczne.....53

Inicjalizuj. 52

Inteligenta automatyka. 30

Język. 4

Karta pamięci. 20

Karta SD. 21

Kasuj. 36

Kod danych 19

Komputer. 40

Konfiguracja wstępna. 18

Konserwacja. 59

Kopia bezpośrednia. 45

L

Liczba możliwych do zarejestrowania zdjęć 58

Listy menu. 48

LP. 29

Ładowanie akumulatora. 15

Ładowanie akumulatora z wykorzystaniem komputera....16

M

Mac. 39

Nagrywanie dwoiste. 22

Naprawa. 52

Nośniki zapisu. 20

0

Odtwarzanie. 26

P

Panel dotykowy. 23

Pasek na rękę 13

Pierścień redukcyjny. 13

PlayMemories Home....14,39,40

Płyta AVCHD. 5, 29

Podgląd Map 28

Podgląd Wydarzeń 26

Podziel. 37

Pomocniczy przewód połączeniowy USB. 14

Projektor 33

Przechwyć zdjęcie. 37

Przejściówka USB. 44

Przewodnik pomocniczy PlayMemories Home......14, 42

Przewodnik użytkownika kamery "Handycam" 5

Przewod HDMI 32

PS. 29

R

Rozwiązywanie problemów.....52

S

Sposób korzystania z niniejszej instrukcji. 6

Statyw. 12

Stopka multiinterfejsowa....11,60

Szum wiatru 49

T

Telewizor. 32

Tryb lustrzany. 25

Tryb NAGR. 29

Tworzenie płyt 43

U

Uruchamianie programu PlayMemories Home. 42

USB. 16

Ustawianie daty i godziny. 18

Ustawienia nośnika. 20

Uwagi dotyczące zasad obchodzenia się z kamerą. 59

V

VBR. 57

W

Wbudowany kabel USB. 16

Windows. 40

Włączanie zasilania. 18

Wskaźniki na ekranie. 24, 70

Wskaźniki ostrzegawcze. 53

Wybór nośnika. 20

Wyświetlenie informacji na ekranie LCD. 23

Z

Zainstaluj. 40

Zapisywanie obrazów na zewnętrznym urządzeniu pamięciowym. 43, 44

Zdjęcia. 23

Zdjęcie z uśmiechem. 29

Zewnętrzne urządzenie pamięciowe....43, 44 Zoom....25

Przeczytaj najpierw

Kamera wideo wykrywa twarz.

Uwagi

Informacje o „Photo TV HD"

Ta kamera wideo jest zgodna ze standardem „Photo TV HD”, który oferuje bardzo szczegółowe odwzorowanie delikatnych tekstur i kolorów w jakości zbliżonej do fotografii.

Twoja pozycja*1. Wyświetlanie aktualnej pozycji na mapie.

Jeśli na ekranie pojawią się wskaźniki ostrzegawcze, zabrzmi melodia.

C:04:□□

Moduł akumulatora nie jest typu „InfoLITHIUM” (seria V). Użyj modułu akumulatora „InfoLITHIUM” (seria V) (s. 14). - Podłącz wtyczkę stałego napięcia zasilacza sieciowego do gniazda DC IN kamery wideo (s. 14).

Moduł akumulatora jest zabezpieczony.

A[1]

• Temperatura modułu akumulatora jest wysoka. Wymień moduł akumulatora lub umieść go w chłodnym miejscu.
