Typ produktu	Kosiarka podkaszarka pchana ręcznie
Marka	Hillvert
Model	HT-GT-600HP
Silnik	Silnik benzynowy 4-suwowy, 173 cm³
Moc znamionowa	3000 W
Paliwo	Benzyna bezołowiowa 95
Szerokość koszenia	580 mm
Regulowana wysokość koszenia	45 do 90 mm
Średnica żyłki tnącej	4 mm
Długość żyłki tnącej	55 cm, zakładana parami
Rozruch	Ręczny linką rozrusznika
Poziom mocy akustycznej	104 dB(A)
Wymiary (dł. x gł. x wys.)	1400 x 600 x 1030 mm
Waga	33 kg
Koła	Duże koła zapewniające dobrą zwrotność
Regulacja wysokości koszenia	Tak, kilka pozycji
Bezpieczeństwo	Dźwignia bezpieczeństwa, osłona ochronna
Konserwacja i czyszczenie	Czyszczenie po każdym użyciu, sprawdzanie poziomu oleju przed uruchomieniem
Części zamienne i naprawialność	Naprawa przez autoryzowany serwis, oryginalne części
Przeznaczenie	Koszenie trawników, chwastów i zarośli

Często zadawane pytania - HT-GT-600HP Hillvert

Jak uruchomić silnik HT-GT-600HP?

Przed uruchomieniem sprawdź poziom oleju i zatankuj benzynę bezołowiową 95. Ustaw przepustnicę w pozycji maksymalnej, a ssanie na max, jeśli silnik jest zimny. Następnie pociągnij za linkę rozrusznika. Gdy tylko silnik zacznie pracować, zmniejsz ssanie.

Jaki olej należy stosować?

Używaj oleju SAE-30. Poziom powinien znajdować się między oznaczeniami min i max na bagnecie. Urządzenie jest dostarczane bez oleju: konieczne jest jego zalanie przed pierwszym uruchomieniem.

Jakiej benzyny powinienem używać?

Używaj wyłącznie benzyny bezołowiowej o liczbie oktanowej 95. Nigdy nie przepełniaj zbiornika i unikaj kontaktu ze źródłami ciepła lub ognia.

Jak wyregulować wysokość koszenia?

Poluzuj dwie śruby 4 mm znajdujące się na głowicy tnącej, ustaw wysokość od 45 do 90 mm, a następnie dokręć śruby. Głowicę można przesuwać w górę i w dół zgodnie z żądaną pozycją.

Jaka długość żyłki tnącej jest wymagana?

Żyłka tnąca powinna mieć długość 55 cm i być instalowana parami, po jednej żyłce z każdej strony głowicy tnącej.

Jak zamontować żyłkę tnącą?

Postępuj zgodnie z procedurą pokazaną na rysunku A5 w instrukcji: włóż żyłkę w głowicę, przestrzegając kroków 1-2-3. Upewnij się, że obie żyłki są dobrze zamocowane i mają równą długość.

Jakie środki ostrożności należy zachować?

Noś środki ochrony indywidualnej: ochronniki słuchu, okulary ochronne, obuwie ochronne i długie spodnie. Zachowaj bezpieczną odległość co najmniej 15 metrów i nigdy nie pracuj na zboczach o nachyleniu powyżej 15%. Trzymaj dzieci i zwierzęta z dala od miejsca pracy.

Jak czyścić i konserwować urządzenie?

Po każdym użyciu wyczyść urządzenie wodą i pozostaw do całkowitego wyschnięcia. Regularnie sprawdzaj poziom oleju i stan części. Nigdy nie zanurzaj urządzenia w wodzie i nie używaj żrących środków.

Jaka jest szerokość koszenia?

Szerokość koszenia wynosi 580 mm, co pozwala szybko kosić duże powierzchnie.

Czy urządzenie nadaje się do pracy na zboczach?

Tak, dzięki niskiemu środkowi ciężkości i dużym kołom maszyna nadaje się do pracy na zboczach o nachyleniu do 15%. Przekroczenie tego nachylenia może pozbawić silnik smarowania i go uszkodzić.

INSTRUKCJA OBSŁUGI HT-GT-600HP Hillvert

Niniejsza instrukcja obsługi została przetłumaczona dla wygody użytkownika przy użyciu tłumaczenia maszynowego. Podjęto rozsądne wysiłki, aby zapewnić dokładnie tłumaczenie; jednak żadne automatyczne tłumaczenie nie jest doskonałe, ani nie ma na celu zastąpienia ludzkich tłumaczy. Oficjalną instrukcją obsługi jest wersja angielska. Wszelkie rozbieżności lub różnice powstałe w tłumaczeniu nie są wiążące i nie mają skutków prawnych dla celów zgodności lub egzekwowania przepisów. Jeśli pojawią się jakiekolwiek pytania związane z dokładnością informacji zawartych w instrukcji obsługi, należy zapoznać się z angielską wersją tych treści, która jest wersją oficjalną.

Dane techniczne

Opis parametru	Wartość parametru
Nazwa produktu	Kosiarka żyłkowa	Kosiarka żyłkowa
Model	HT-GT-600HP	HT-GT-600SP
Silnik	4-suwowy; pojemność 173 cc
Moc znamionowa [W]	3000	3000
Wysokość cięcia [mm]	45 – 90	45 – 120
Szerokość cięcia [mm]	580	580
Średnica żyłki tnącej [mm]	4	4
Poziom mocy akustycznej LwA	104 db(A)
Wymiary [szerokość x głębokość x wysokość; mm]	1400 x 600 x 1030	1400 x 440 x 1160
Cieżar [kg]	33	44

1. Ogólny opis

Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu. Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów jakości.

PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.

Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości. Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do najniższego poziomu.

Objaśnienie symboli

CE	Produkt spełnia wymagania odpowiednich norm bezpieczeństwa.
	Przed użyciem należy zapoznać się z instrukcją.
	UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ! opisująca daną sytuację (ogólny znak ostrzegawczy).
	Stosować ochronę słuchu. Narażenie na hałas może powodować utratę słuchu.
	Założyć okulary ochronne.
	Stosować ochronę stóp.
	Stosować osłonę.
	UWAGA! Ostrzeżenie przed silnym hałasem!
	UWAGA! Wirujące elementy!
	UWAGA! Niebezpieczeństwo pożaru - materiały łatwopalne!
	Ostrzeżenie przed niebezpieczeństwem zatrucia substancjami toksycznymi!
	Uwaga! Gorąca powierzchnia może spowodować oparzenia!
	Zakaz palenia w pobliżu urządzenia. Urządzenie zawiera łatwopalne substancje.
	Chronić przed wilgocią.
	Zachować ostrożność podczas pracy na pochyleniach.
	UWAGA na uniesione, latające wokół obiekty!
	Po wyłączeniu silnika aparat tnący będzie jeszcze w ruchu.
	UWAGA: ryzyko obcięcia palców!
	Zachować bezpieczna odległość – przynajmniej 15 m.
	Przed rozpoczęciem pracy należy oczyścić teren.
	UWAGA: przed konserwacją i naprawą odłączyć fajkę od świecy zapłonowej.
	Osoby trzecie trzymać z dala od miejsca pracy.
	Upewnić się, że części ruchome zatrzymały się przed kontrolą, czyszczeniem lub serwisem.

UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego wyglądu produktu.

2. Bezpieczeństwo użytkowania

UWAGA!

Przeczytać wszystkie ostrzeżenia dotyczące bezpieczeństwa oraz wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała lub śmierć.

Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do:

Kosiarka żyłkowa

2.1. Bezpieczeństwo w miejscu pracy

a) W razie wątpliwości czy produkt działa poprawnie lub stwierdzenia uszkodzenia należy skontaktować się z serwisem producenta.
b) Naprawę produktu może wykonać wyłącznie serwis producenta. Nie wolno dokonywać napraw samodzielnie!
c) W przypadku zaprószenia ognia lub pożaru, do gaszenia urządzenia pod napięciem należy używać wyłącznie gaśnic proszkowych lub śniegowych (CO2).
d) Na stanowisku pracy nie mogą przebywać dzieci ani osoby nieupoważnione. (Nieuwaga może spowodować utratę kontroli nad urządzeniem.)
e) Urządzenie używać w dobrze wentylowanej przestrzeni.
f) Podczas pracy urządzeniem wytwarza się pył oraz odłamki, zabezpieczyć osoby postronne przed ich szkodliwym działaniem.
g) Należy regularnie sprawdzać stan naklejek z informacjami dotyczącymi bezpieczeństwa. W przypadku gdy, naklejki są nieczytelne należy je wymienić.
h) Zachować instrukcję użytkowania w celu jej późniejszego użycia. W razie, gdyby urządzenie miało zostać przekazane osobom trzecim, to wraz z nim należy przekazać również instrukcję użytkowania.
i) Elementy opakowania oraz drobne elementy montażowe należy przechowywać w miejscu niedostępnym dla dzieci.
j) Urządzenie trzymać z dala od dzieci i zwierząt.
k) W trakcie użytkowania tego urządzenia wraz z innymi urządzeniami należy zastosować się również do pozostałych instrukcji użytkowania.

Pamiętać! Należy chronić dzieci i inne osoby postronne podczas pracy urządzeniem.

2.2. Bezpieczeństwo osobiste

a) Niedozwolone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod wpływem alkoholu, narkotyków lub leków, które ograniczają w istotnym stopniu zdolności obsługi urządzenia.
b) Maszynę mogą obsługiwać osoby sprawne fizycznie, zdolne do jej obsługi i odpowiednio wyszkolone, które zapoznały się z niniejszą instrukcją oraz zostały przeszkolone w zakresie bezpieczeństwa i higieny pracy.
c) Maszyna nie jest przeznaczona do tego, by była użytkowana przez osoby (w tym dzieci) o ograniczonych funkcjach psychicznych, sensorycznych i umysłowych lub nieposiadające odpowiedniego doświadczenia i/lub wiedzy, chyba że są one nadzorowane przez osobę odpowiedzialną za ich bezpieczeństwo lub otrzymały od niej wskazówki dotyczące tego, jak należy obsługiwać maszynę.
d) Należy być uważnym, kierować się zdrowym rozsądkiem podczas pracy urządzeniem. Chwila nieuwagi podczas pracy, może doprowadzić do poważnych obrażeń ciała.
e) Należy używać środków ochrony osobistej wymaganych przy pracy urządzeniem wyszczególnionych w punkcie 1 objaśnienia symboli.
f) Stosowanie odpowiednich, atestowanych środków ochrony osobistej zmniejsza ryzyko doznania urazu.
g) Nie należy przeceniać swoich możliwości. Utrzymywać balans i równowagę ciała przez cały czas pracy. Umożliwia to lepszą kontrolę nad urządzeniem w nieoczekiwanych sytuacjach.

h) Należy usunąć wszelkie narzędzia regulujące lub klucze przed włączeniem urządzenia. Narzędzie lub klucz pozostawiony w obracającej się części urządzenia może spowodować obrażenia ciała.
i) Urządzenie nie jest zabawką. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.
j) Nie wkładać rąk, przedmiotów do wnętrza pracującego urządzenia!
k) Podczas koszenia operator musi nosić długie spodnie oraz pełne buty.

2.3. Bezpieczne stosowanie urządzenia

a) Nie należy przeciązać urządzenia. Używać narzędzi odpowiednich do danego zastosowania. Prawidłowo dobrane urządzenie wykona lepiej i bezpieczniej pracę dla którego zostało zaprojektowane.
b) Nie należy używać urządzenia, jeśli przełącznik ON/OFF nie działa sprawnie (nie załącza i nie wyłącza się). Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika są niebezpieczne, nie mogą pracować i muszą zostać naprawione.
c) Nieużywane urządzenia należy przechowywać w miejscu niedostępnym dla dzieci oraz osób nieznających urządzenia lub tej instrukcji obsługi. Urządzenia są niebezpieczne w rękach niedoświadczonych użytkowników.
d) Utrzymywać urządzenie w dobrym stanie technicznym. Sprawdzać przed każdą pracą czy nie posiada uszkodzeń ogólnych lub związanych z elementami ruchomymi (pęknięcia części i elementów lub wszelkie inne warunki, które mogą mieć wpływ na bezpieczne działanie urządzenia). W przypadku uszkodzenia, oddać urządzenie do naprawy przed użyciem.
e) Urządzenie należy chronić przed dziećmi.
f) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych. Zapewni to bezpieczeństwo użytkowania.
g) Aby zapewnić zaprojektowaną integralność operacyjną urządzenia, nie należy usuwać zainstalowanych fabrycznie ośłon lub odkręcać śrub.
h) Przy transportowaniu i przenoszeniu urządzenia z miejsca magazynowania do miejsca użytkowania należy uwzględnić zasady bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych obowiązujących w kraju, w którym urządzenia są użytkowane.
i) Należy unikać sytuacji, gdy urządzenie podczas pracy, zatrzymuje się pod wpływem dużego obciążenia. Może spowodować to przegrzanie się elementów napędowych i w konsekwencji uszkodzenie urządzenia.
j) Nie wolno dotykać części lub akcesoriów ruchomych, chyba że urządzenie zostało odłączone od zasilania.
k) Nie należy pozostawiać włączonego urządzenia bez nadzoru.
I) Należy regularnie czyścić urządzenie, aby nie dopuścić do trwałego osadzenia się zanieczyszczeń.
m) Podana wartość emisji drgań jest zmierzona przy użyciu standardowych metod pomiarowych. Wartość emisji drgań może ulec zmianie przy używaniu urządzenia w innych warunkach otoczenia.
n) Powietrze doprowadzone do urządzenia powinno być osuszone, czyste i wolne od zanieczyszczeń. Zanieczyszczenia mogą zapchać przewody oraz doprowadzić do uszkodzenia urządzenia i jego elementów.
o) W przypadku zauważenia wycieku z urządzenia lub węży należy natychmiast odłączyć zasilanie i usunąć usterki.
p) Urządzenie nie jest zabawką. Czyszczenie i konserwacja nie mogą być wykonywane przez dzieci bez nadzoru osoby dorosłej.
q) Nie wolno uruchamiać pustego urządzenia.
r) Zabrania się ingerowania w konstrukcję urządzenia celem zmiany jego parametrów lub budowy.
s) Trzymać urządzenia z dala od źródeł ognia i ciepła.
t) Nie należy przeciązać urządzenia.
u) Nie wolno zasłaniać otworów wentylacyjnych urządzenia!
v) Przed włączeniem urządzenia należy dodać olej do odpowiedniego poziomu. Jeśli poziom oleju jest zbyt niski silnik nie uruchomi się lub może się wyłączyć.
w) Wycieku olejów eksploatacyjnych z urządzenia należy zgłosić odpowiednim służbom lub stosować się do wymogów prawnych obowiązujących w obszarze użytkowania.
x) Niebezpieczeństwo! Zagrożenie dla zdrowia i ryzyko wybuchu silnika spalinowego.
y) W spalinach silnika zawarty jest trujący tlenek węgla. Przebywanie w środowisku zawierającym tlenek węgla może prowadzić do utraty przytomności a nawet do śmierci. Nie należy uruchamiać silnika w pomieszczeniu zamkniętym.

z) Chronić silnik od ciepła, iskier i płomienia. Nie palić w pobliżu urządzenia!
aa) Benzyna jest bardzo łatwopalna i wybuchowa. Przed tankowaniem silnik powinien zostać wyłączony i ostygnąć
bb) Ostrzeżenie! Ryzyko uszkodzenia silnika przez niewłaściwe paliwo.
cc) Akumulator urządzenia znajduje się pod napięciem. Nie wolno dotykać zacisków i złączy akumulatora. Odłączanie złączy od akumulatora należy przeprowadzać w odpowiedniej kolejności.
dd) Nie wolno dopuszczać do zamoczenia urządzenia.

UWAGA! Pomimo, iż urządzenie zostało zaprojektowane tak, aby było bezpieczne, posiadało odpowiednie środki ochrony oraz pomimo użycia dodatkowych elementów zabezpieczających użytkownika, nadal istnieje niewielkie ryzyko wypadku lub odniesienia obrażeń w trakcie pracy z urządzeniem. Zaleca się zachowanie ostrożności i rozsądku podczas jego użytkowania.

3. Zasady użytkowania

Produkt przeznaczony jest wyłącznie do koszenia trawników, chwastów, zarośli, itp. Maszyny nie wolno używać do rozdrabniania gałęzi, przycinania krzewów, korzeni, itp.

Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem ponosi użytkownik.

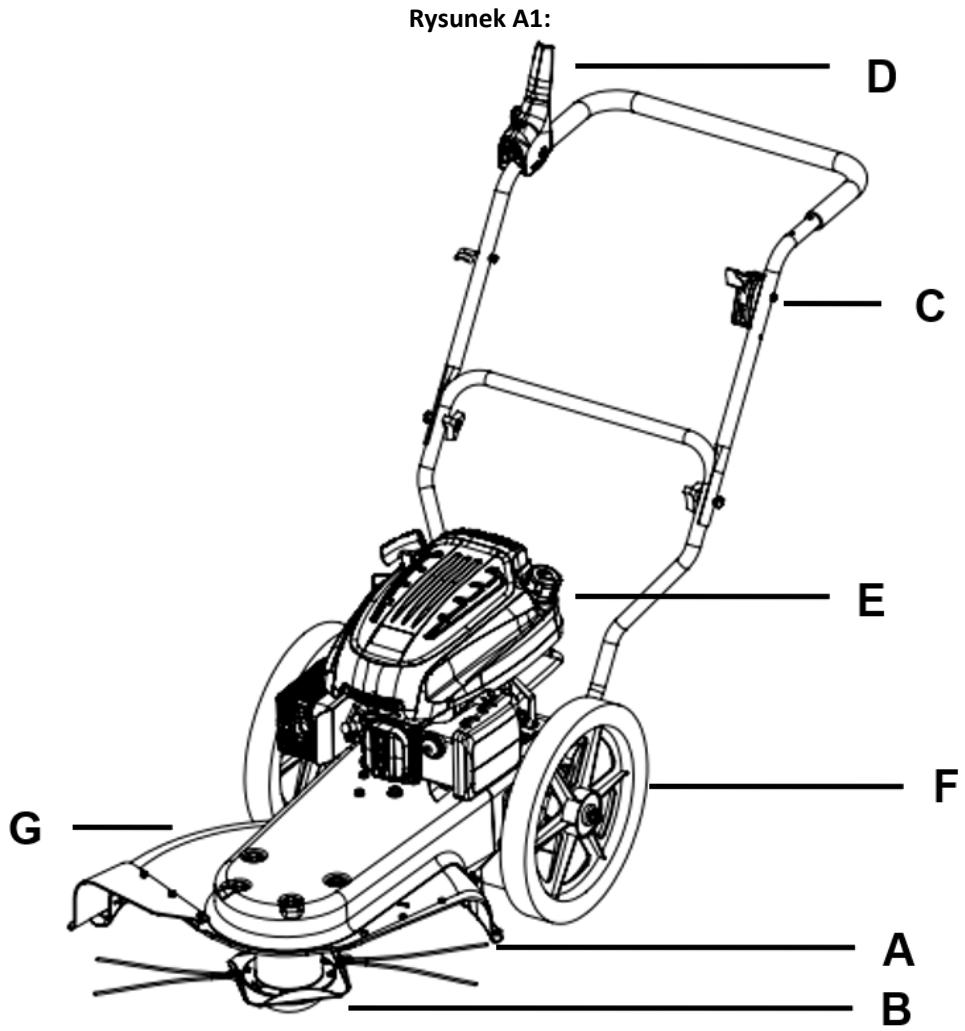

3.1. Opis urządzenia HT-GT-600HP

A. Żyłka kosiarki
B. Głowica kosiarki
C. Dźwignia przepustnicy
D. Dźwignia aktywacji kosiarki

E. Silnik

F. Koła

G. Ostona ochronna kosiarki

3.2. Montaż urządzenia HT-GT-600HP

Uwaga: Rysunki produktu znajdują się na końcu instrukcji w punkcie 3.8. Rysunki.

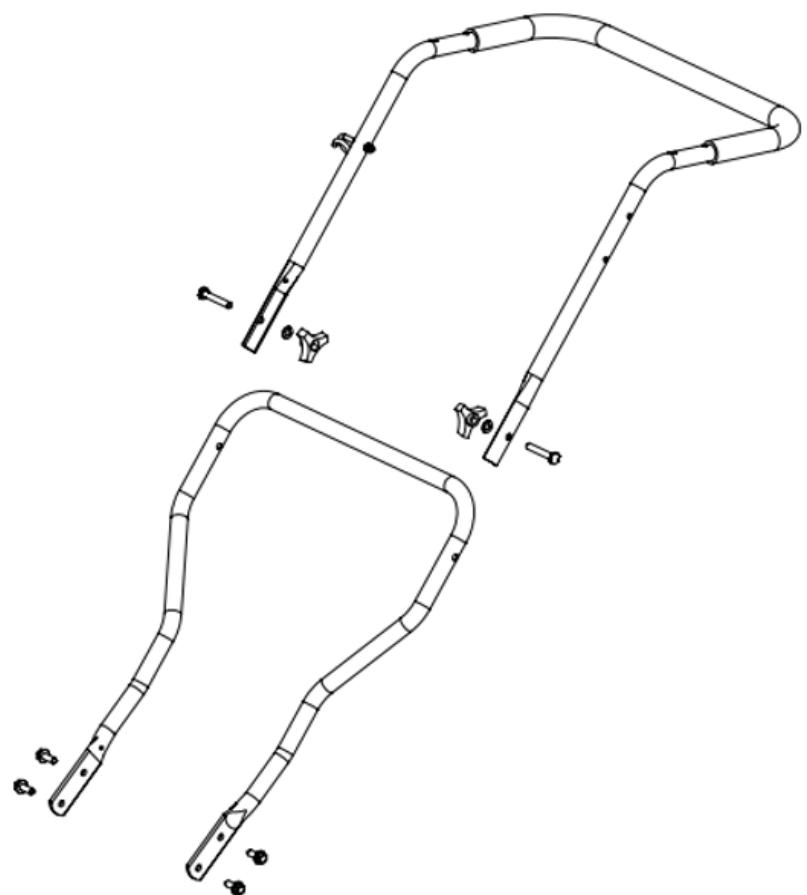

a) Zamontować dolną kierownicę za pomocą 4 śrub na konsoli. Następnie zamontować górną kierownicę. Rozpórki muszą być po wewnętrznej stronie. Jak pokazano na Rysunku A2.
b) Zamontować klamkę sprzęgła i przepustnicę jak pokazano na Rysunku A3.
c) Założyć gumową osłone na plastikową osłone, jak pokazano na Rysunku A4.
d) Zamontować linkę trymera. Postępować zgodnie z procedurą krok 1-2-3 jak pokazano na Rysunku A5.
Żyłka trymera musi mieć długość 55 cm i musi być zawsze mocowana w zestawach. Po obu stronach głowicy trymera muszą być zamocowane dwie linki.

3.3. Praca z urządzeniem HT-GT-600HP

3.3.1. Uruchamianie silnika

a) Urządzenie dostarczane jest bez oleju. Przed pierwszym uruchomieniem należy uzupełnić olej.
b) Przed każdym uruchomieniem sprawdzić poziom oleju. Poziom oleju musi zawsze znajdować się pomiędzy wartością min. i max. na bagnecie. Zawsze używać oleju SAE-30.
c) Używać tylko benzyny bezołowiowej 95 oktanów. Nigdy nie przepetniać zbiornika paliwa
d) Ustawić przepustnicę (C) na uchwycie w pozycji max.
e) Ustawić ssanie w pozycji max. Przesunąć dźwignię dławika całkowicie w lewo. Ssanie nie jest wymagane, jeśli silnik jest gorący.
f) Pociągnąć za linkę rozruchową, aby uruchomić silnik. Zawsze wprowadzać ręcznie linkę startową z powrotem do silnika.
g) Gdy silnik jest uruchomiony i się rozgrzeje, ustawić ssanie na minimum (całkowicie w prawo).

3.3.2. Praca

Przed użyciem maszyny usunąć wszystkie obce przedmioty z obszaru roboczego. Kamienie, szkło, gałęzie i podobne przedmioty mogą uszkodzić maszynę. Sprawdzić również, czy wszystkie śruby są dokręcone.

Nigdy nie próbować poruszać maszyną w sposób inny niż przewidziany dla normalnego użytkowania, gdy silnik jest uruchomiony.

ZACHOWAĆ BEZPIECZNA ODLEGŁOŚĆ 15 METRÓW.

Maszyna ma nisko położony środek masy i duże koła. Dzięki temu nadaje się do pracy na stokach o nachyleniu do 15%.

Ostrzeżenie: Unikać jazdy na stokach bardziej stromych niż 15%, ponieważ w takim przypadku silnikowi będzie brakowało smarowania, co może doprowadzić do jego uszkodzenia.

Obciążenie pracą maszyny powinno równoważyć jej wydajność.

Zapewnia się to poprzez utrzymywanie zawsze tych samych, stałych obrotów na głowicy maszyny. Należy unikać spadku obrotów. Spadek obrotów na głowicy trymera może być oznaką przeciążenia.

Podczas pracy maszyny i przy pracującym silniku nie wolno opuszczać strefy roboczej oznaczonej strzałkami na Rysunku A7. Jeśli konieczne jest opuszczenie strefy pracy, np. w celu zamontowania wyposażenia dodatkowego, należy najpierw zatrzymać silnik.

3.3.3. Regulacja wysokości cięcia

Postępować zgodnie z procedurą regulacji jak pokazano na Rysunku A8.

Istnieje możliwość regulacji wysokości cięcia na głowicy trymera w kilku pozycjach w zakresie 45-90 mm.

Aby wyregulować wysokość cięcia, należy poluzować dwie śruby 4mm pokazane na Rysunku A8. Następnie można regulować głowicę trymera w góre i w dół. Po wybraniu żądanej wysokości cięcia należy ponownie dokręcić obie śruby.

3.4. Opis urządzenia HT-GT-600SP

Rysunek B1:

A. Przewód startowy
B. Uchwyt uruchamiający kosiarkę
C. Uchwyt napędu
D. Silnik
E. Koło
F. Żyłka kosiarki
G. Głowica kosiarki
H. Ostona z PCV
I. Dźwignia gazu
J. Ostona ochronna

3.5. Montaż HT-GT-600SP

Uwaga: Rysunki produktu znajdują się na końcu instrukcji w punkcie 3.8. Rysunki.

a) Zamontować dolną kierownicę za pomocą 4 śrub na konsoli. Następnie zamontować górną kierownicę. Elementy dystansowe muszą znajdować się po wewnętrznej stronie. Jak pokazano na Rysunku B2 – A.
b) Zamocować uchwyty sprzęgła na kierownicy, jak pokazano na Rysunku B2 – B. Linka wychodząca z prawej strony podwozia powinna być przymocowana do prawej strony kierownicy. Analogicznie dla lewej strony.

c) Zamontować koła za pomocą śrub pokazanych na Rysunku B3 – A. Rozpórki muszą znajdować się pomiędzy kołem a śrubą.
d) Zamontować osłonę ochronną na maszynach w sposób pokazany na Rysunku B4.
e) Zamontować linkę trymera. Postępować zgodnie z procedurą krok 1-2-3 jak pokazano na Rysunku B5.
f) Zamontować dźwignię gazu na uchwycie, jak pokazano na Rysunku B6.
Żyłka trymera musi mieć długość max 52 cm i musi być zawsze mocowana w zestawach. Po obu stronach głowicy trymera muszą znajdować się przymocowane żyłki.
g) Montaż linki startowej w uchwycie: Rysunek B7 – A:
Wyciągnąć delikatnie linkę rozruchową z silnika.
Zamocować uchwyt rozrusznika na stojaku kierownicy.

3.6. Praca z urządzeniem HT-GT-600SP

3.6.1. Uruchamianie silnika

a) Urządzenie dostarczane jest bez oleju. Przed pierwszym uruchomieniem należy uzupełnić olej.
b) Przed każdym uruchomieniem sprawdzić poziom oleju. Poziom oleju musi zawsze znajdować się pomiędzy wartością min. i max. na bagnecie. Zawsze używać oleju SAE-30.
c) Napompować paliwo3-6 razy – Rysunek B7 – B.
d) Ustawić dźwignię przepustnicy w pozycji max.
e) Pociągnąć za linkę rozruchową, aby uruchomić silnik – Rysunek B7 – A. Zawsze podawać linkę startową z powrotem do silnika ręcznie.
f) Aktywować uchwyt uruchamiający trymer – Rysunek B8 – A.
g) Aktywować uchwyt uruchamiający samobieżność – Rysunek B8 – B.

Zatrzymanie:

Zwolnić oba uchwyty sprzęgła.

Ustawić dźwignię przepustnicy w pozycji stop.

3.6.2. Praca

Przed użyciem maszyny usunąć wszystkie obce przedmioty z obszaru roboczego. Kamienie, szkło, gałęzie i podobne przedmioty mogą uszkodzić maszynę. Sprawdzić również, czy wszystkie śruby są dokręcone.

Nigdy nie próbować poruszać maszyną w sposób inny niż przewidziany dla normalnego użytkowania, gdy silnik jest uruchomiony.

ZACHOWAĆ BEZPIECZNĄ ODLEGŁOŚĆ 15 METRÓW.

Maszyna ma nisko położony środek masy i duże koła. Dzięki temu nadaje się do pracy na stokach o nachyleniu do 15%.

Ostrzeżenie: Unikać jazdy na stokach bardziej stromych niż 15%, ponieważ w takim przypadku silnikowi będzie brakowało smarowania, co może doprowadzić do jego uszkodzenia.

Obciążenie pracą maszyny powinno równoważyć jej wydajność.

Zapewnia się to poprzez utrzymywanie zawsze tych samych, stałych obrotów na głowicy maszyny. Należy unikać spadku obrotów. Spadek obrotów na głowicy trymera może być oznaką przeciążenia.

Podczas pracy maszyny i przy pracującym silniku nie wolno opuszczać strefy roboczej oznaczonej strzałkami na Rysunku B9. Jeśli konieczne jest opuszczenie strefy pracy, np. w celu zamontowania wyposażenia dodatkowego, należy najpierw zatrzymać silnik.

3.6.3. Regulacja wysokości cięcia

Postępować zgodnie z procedurą regulacji pokazaną na Rysunku B10.

Istnieje możliwość regulacji wysokości cięcia na głowicy trymera w kilku pozycjach w zakresie 45-120 mm.

Aby wyregulować wysokość cięcia, należy poluzować dwie śruby 4 mm. Następnie można regulować głowicę trymera w górę i w dół. Po wybraniu żądanej wysokości cięcia należy ponownie dokręcić obie śruby.

3.7. Czyszczenie i konserwacja

a) Urządzenie powinno być czyszczone po każdym użyciu. Użyć wody i wężem ogrodowym zmyć resztki ziemi i brudu. Zdjąć głowicę trymera z osi trymera, aby usunąć zaklinowaną trawę itp. z wału wirnika. Podwozie należy czyścić tylko wilgotną szmatką.
b) Przed każdym czyszczeniem, regulacją, wymianą osprzętu, a także jeżeli urządzenie nie jest używane, należy wyciągnąć wtyczkę sieciową i całkowicie ochłodzić urządzenie.

- Odczekać, aż wirujące elementy zatrzymają się.

c) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające substancji żrácych.
d) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć zanim urządzenie zostanie ponownie użyte.
e) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym przed wilgocią i bezpośrednim promieniowaniem słonecznym.
f) Zabrania się spryskiwania urządzenia strumieniem wody lub zanurzania urządzenia w wodzie.
g) Należy pamiętać, aby przez otwory wentylacyjne znajdujące się w obudowie nie dostała się woda.
h) Otwory wentylacyjne należy czyścić pędzelkiem i sprężonym powietrzem.
i) Należy wykonywać regularne przeglądy urządzenia pod kątem jego sprawności technicznej oraz wszelkich uszkodzeń.
j) Do czyszczenia nie wolno używać ostrych i/lub metalowych przedmiotów (np. drucianej szczotki lub metalowej łopatki), ponieważ mogą one uszkodzić powierzchnię materiału, z którego wykonane jest urządzenie.
k) Nie czyścić urządzenia substancjami o odczynie kwasowym, środkami przeznaczenia medycznego, rozcieńczalnikami, paliwem, olejami lub innymi substancjami chemicznymi. Może to spowodować uszkodzenie urządzenia.

USUWANIE ZUŻYTYCH URZĄDZEŃ:

Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego produktu poprzez normalne odpady komunalne, lecz należy go oddać do punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych. Informuje o tym symbol, umieszczony na produkcie, instrukcji obsługi lub opakowaniu. Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą Państwo istotny wkład w ochronę naszego środowiska.

Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli Państwu lokalna administracja.

3.8. Rysunki

3.8.1. HT-GT-600HP

Rysunek A2:

3.8.2.
HT-GT-600SP
Rysunek B2:

Rysunek B3:

Rysunek B5:

1

3.7. ČISTĚNÍ A ÚDRŽBA

Produkty elektryczne i elektroniczne po zakończeniu okresu eksploatacji wymagają segregacji i oddania ich do wyznaczone-go punktu odbioru. Nie wolno wyrzucać produktów elektrycznych razem z odpadami gospodarstwa domowego. Zgodnie z dyrektywą WEEE 2012/19/UE obowiązującą w Unii Europejskiej, urządzenia elektryczne i elektroniczne wymagają segregacji i utylizacji w wyznaczonych miejscach. Dbając o prawidłową utylizację, przyczyniasz się do ochrony zasobów naturalnych i zmniejszasz negatywny wpływ oddziaływania na środowisko, człowieka i otoczenie. Zgodnie z krajowym prawodawstwem, nieprawidłowe usuwanie odpadów elektrycznych i elektronicznych może być karane!

ul. Nowy Kisielin-Innowacyjna 7 66-002 Zielona Góra | Poland, EU

e-mail: [e-mail]
