INSTRUKCJA OBSŁUGI BA298I-F HONEYWELL

Zachowa instrukcj do późniejszego wykorzystania!

Systemtrenner Typ BA BA type back flow preventers Séparateur de réseau Modèle BA Zespół odcinający

1. Wskazówki bezpieczeDstwa

1. Przestrzegać instrukcji montażu.
2. Proszę użytkować przyrząd
3. zgodnie z jego przeznaczeniem
4. w nienagannym stanie
5. ze świadomością bezpieczeństwa i zagrożeń
6. Proszę uwzględnić, że przyrząd przeznaczony jest wyłącznie dla zakresu zastosowania określonego w niniejszej instrukcji montażu. Każde inne lub wykraczające poza to użytkowanie uznawane jest jako niezgodne z przeznaczeniem.
7. Proszę uwzględnić, że wszystkie prace montażowe mogą być wykonywane tylko przez autoryzowany personel fachowy.
8. Wszystkie te zakłócenia, które mogą naruszyć bezpieczeństwo należy natychmiast usunąć.

2. Opis funkcji

Zespół odcinający typu BA został podzielony na 3 strefy ciśnienia. W strefie ① ciśnienie jest wyższe niż w strefie ② a tam z kolei jeszcze wyższe niż w strefie ③. Do strefy ② podłączony został zawór spustowy otwierający się najpóźniej w momencie, gdy różnica ciśnień pomiędzy strefą ① a ② spadnie do 0,14 bara. Woda ze strefy ② wypływa na zewnątrz. Tym samym wykluczone zostaje niebezpieczeństwo ze strony ciśnienia wstecznego lub zassania zwrotnego do sieci zasilającej. Rurociąg zostaje przerwany a sieć wody pitnej zabezpieczona.

3. Zastosowanie

Oěrodek Woda

Ciśnienie wejściowe 10,0 bar

Ciśnienie robocze 1,5 bar

4. Dane techniczne

Pozycja montażowa pozioma z zaworem spustowym w dół

Maks. temperatura pracy 65 °C

Przyłącze rury spustowej DN150

Rozmiar przyłącza DN65 - DN150

5. Zakres dostawy

Zespół odcinający składa się z:

• Obudowy
• Armatura odcinajca po stronie wlotu i wylotu
• Zawór spustowy
• 3 zawory kulowe do przyłączenia manometru r—żnicowego

6. Warianty

BA298-... FA = Wersja standardowa, wielkości przyłączy DN 65 - 150 przyłącza kołnierzowe, PN 10

BA298I-... FA = Wersja standardowa, wielkości przyłączy DN 65 - 150 przyłącza kołnierzowe, PN 10

Rozmiar przyłącza

7. Montaż

7.1 Zamontowanie

• Przed i za oddzielaczem systemowym należy przewidzieć zawory odcinające
• Montaż w poziomym przewodzie rurowym z zaworem spustowym skierowanym w dół
• Zwrócić uwagę na dobry dostęp o Ułatwia konserwację i przeglądy
• Nie można montować w pomieszczeniach, które mogą ulec zalaniu
• Miejsce montażu musi być wolne od mrozu i dobrze przewietrzane
• Przewidzieć przewód odpływowy o wystarczającej pojemności
• Przy instalacji oddzielaczy systemowych należy przestrzega, aby woda wyciekajca podczas rozdzielania byBa w bezpieczny sposób odprowadzana.
• W razie wahań ciśnienia wejściowego może dojść do krótkiego zadziałania zaworu spustowego również bez poboru wody. W związku z tym zalecamy montaż reduktora ciśnienia przed oddzielaczem systemowym.
• Za oddzielaczem systemowym nie może się znajdować żadne dalsze niezabezpieczone przyłącze wody pitnej.
• W obrbie podłączonego następnie urządzenia poszczególne przyłcza nie s zabezpieczone wzajemnie przed przepływem zwrotnym. W razie potrzeby zamontowa pojedyncze zabezpieczenia.
• Oddzielacz systemowy należy zainstalowa w taki sposób, |eby zawór spustowy poBo|ony byB powy|ej lokalnego poziomu podpitrzenia.

Zastosowanie i monta| zgodnie z norm DIN EN 1717

7.2 Instrukcja montażu

1. Dokładnie przepłukać przewód rurowy.
2. Sprawdzić czystość przyłączy na oddzielaczu systemowym
3. Zamontować oddzielacz systemowy
4. Montaż w poziomym przewodzie rurowym z przyłączem spustowym skierowanym w dół
5. Uważać na kierunek przepływu (kierunek strzałki) o w stanie wolnym od naprężeń i momentów zginających
6. Za oddzielaczem systemowym przewidzieć odcinek uspokajający o długości 5xDN
7. Przestrzega odstpów monta|owych - patrz tabela
8. Przewody odpływowe wykonać bez wąskich kolanek i możliwe jak najkrótsze (Wymiary przyłączy - patrz tabela)
9. Przewód odpływowy zainstalować w taki sposób, aby podczas przeglądu można było wymontować przyłącze odpływowe i zawór spustowy

8. Utrzymywanie w dobrym stanie

Zalecamy zawarcie umowy konserwacyjnej z odpowiednią firmą instalacyjną

Utrzymywanie oddzielaczy systemowych w stanie sprawności może być przeprowadzane wyłącznie przez autoryzowany personel specjalistyczny!

8.1 Inspekcja

• Okres: co 6 miesięcy (w zależności od panujących na miejscu warunków)
• Kontrole powinna przeprowadzić firma instalatorska.
• Przegląd przy użyciu przyrządu kontrolnego i zestawu do konserwacji (zob. akcesoria)

Przegląd powinien obejmować również współpracujące armatury, takie jak odmulacz i zawory odcinające.

8.1.1 Sprawdzenie dziaBania zespoBu odcinajcego po stronie wlotowej

Kontrola działania za pomocą przyrządu kontrolnego TKA295 lub TK295

1. Sposób postępowania zgodnie z instrukcją obsługi przyrządu kontrolnego TKA295 lub TK295

8.1.2 Działanie zaworu spustowego

Kontrola działania za pomocą przyrządu kontrolnego TKA295 lub TK295

1. Sposób postępowania zgodnie z instrukcją obsługi przyrządu kontrolnego TKA295 lub TK295

Szybka kontrola działania zaworu spustowego: - Zredukować ciśnienie wstępne o Jeśli zawór spustowy się otwiera (tzn. kapie), to wskazuje to na prawidłowe działanie

8.1.3 Kontrola dziaBania zespoBu odcinajcego po stronie wylotu

Kontrola działania za pomocą przyrządu kontrolnego TKA295 lub TK295

1. Sposób postępowania zgodnie z instrukcją obsługi przyrządu kontrolnego TKA295 lub TK295

8.2 Konserwacja

Zalecamy zawarcie umowy konserwacyjnej z odpowiednią firmą instalacyjną

Zgodnie z DIN EN 1717 konieczna jest regularna konserwacja.

Okres: raz w roku Przeprowadzenie przez firmę instalacyjną

Nie wolno w żadnym wypadku rozbierać na części zespołu odcinającego i zaworu spustowego. Występuje wysokie ryzyko zranienia!

8.2.1 Zawór spustowy

1. Zamknąć armaturę odcinającą po stronie wlotowej
2. Dokonać redukcji ciśnienia po stronie wyjściowej (np. przez kurek wodny).
3. Zamknąć armaturę odcinającą po stronie wylotowej
4. Odkrci przewód sterowania ci[nieniem na zaworze spustowym
5. Po odkręceniu śrub zdjąć przyłącze odpływowe w kierunku do dołu i odkręcić zawór spustowy za pomocą taśmy filtra olejowego
6. Zdjąć zawór spustowy o W razie potrzeby wyczyścić lub wymienić
7. Pierścienie samouszczelniające dobrze natłuścić pastą Unisilikon 250 itp., wymienić uszkodzone pierścienie samouszczelniające
8. Montaż w odwrotnej kolejności
9. Sprawdzić działanie (zob. rozdziaą Przegląd)

8.2.2 Zawór przeciwzwrotny

1. Zamknąć armaturę odcinającą po stronie wlotowej
2. Dokonać redukcji ciśnienia po stronie wyjściowej (np. przez kurek wodny).
3. Zamknąć armaturę odcinającą po stronie wylotowej
4. Otworzyć pałąk zamykający
5. Zdjąć pokrywę

Nie bezpieczeństwo zranienia! Zespół odcinający jest napięty siłą sprężyny.

1. Zdemontować zespół odcinający o najpierw wykręcić wylot RV, a potem wlot RV. Narzędzie montażowe dostępne jest jako wyposażenie dodatkowe

2. Sprawdzić szczelność przez nalanie wody od tyłu o Nieszczelne zespoły odcinające należy wymienić. Naprawa jest niemożliwa

3. Montaż w odwrotnej kolejności

4. Dobrze natłuścić pierścień samouszczelniający na zespole odcinającym

5. Nie uszkodzić pierścienia samouszczelniającego przy montażu

6. Moment dokręcenia zespołu odcinającego wynosi 100 - 120 Nm

7. Sprawdzić działanie (zob. rozdziaą Przegląd)

8.3 Czyszczenie

• Kontrole powinna przeprowadzić firma instalatorska.
• Przeprowadzane przez użytkującego

Do czyszczenia części z tworzywa sztucznego nie używać środków do czyszczenia, zawierających rozpuszczalniki i alkohol!

Żadne środki czyszczące nie powinny dostać się do środowiska naturalnego lub kanalizacji!

1. Sposób postępowania - patrz rozdział Konserwacja

9. Usuwanie

Zespół odcinający składa się z:

• Stal nierdzewna
• metalu czerwonego
• mosiądzu

Należy stosować się do miejscowych przepisów dotyczących prawidłowego wykorzystania odpadów wzgl. ich usuwania!

1. Zakłócenia / poszukiwanie usterek

Usterka	Przyczyna	Usuwanie
Zawór spustowy otwiera bez wyrażnej przyczyny	Uderzenie ciśnienia w sieci wodnej	Zainstalować przed zespołem odcinającym reduktor ciśnienia
	Zmienne ciśnienie wstępne	Zainstalować przed zespołem odcinającym reduktor ciśnienia
	Zespół odcinający po stronie wlotu lub zawór spustowy jest zabrudzony	Wymontować i wyczyścić zespół odcinający lub zawór spustowy
	Nieszczelny zespół odcinający po stronie wlotu	Wymienić zespół odcinający
Zawór spustowy nie zamyka	Osad przy przy gnieździe zaworu	Wymontować zawór spustowy i wyczyścić lub wymienić
	Uszkodzony pierścień typu O-ring	Wymontować zawór spustowy i wymienić pierścień samouszczelniający
	Nieszczelny zawór spustowy	Wymontować zawór spustowy i wyczyścić lub wymienić
Zawór spustowy nie otwiera si	Zapchany przewód regulacji ciśnienia	Zdemontować i wyczyścić przewód regulacji ciśnienia

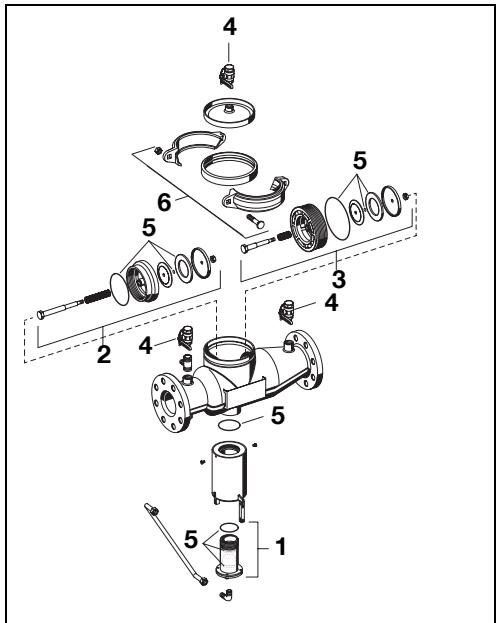

1 Zawór spustowy DN65 -150 0901855
2 Zespół odcinający po DN65 -100 0901650 stronie wlotu DN150 0901654
3 Zespół odcinający po DN65 -100 0901651 stronie wylotu DN150 0901655
4 Zawór kulowy DN65 -150 0901659
5 Zespół uszczelek DN65 -100 0904031 DN150 0904032
6 Klamerka DN65 -100 0904033 kompletować DN150 0904034

12. Części zamienne

BA298I-F

7 Zawór spustowy DN65 -150 0901856
8 Zespół odcinający po DN65 -100 0901652 stronie wlotu DN150 0901656
9 Zespół odcinający po DN65 -100 0901653 stronie wylotu DN150 0901657
10 Zawór kulowy DN65 -150 0901662
11 Zespół uszczelek DN65 -100 0904031 DN150 0904032
12 Klamerka DN65 -100 0904033 kompletować DN150 0904034

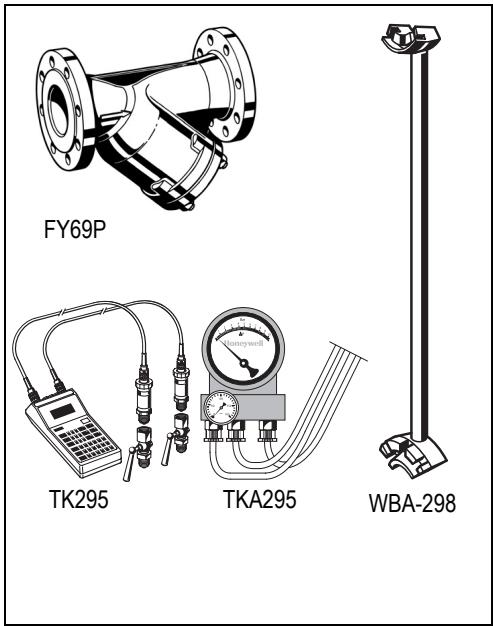

FY69P TK295 TKA295 WBA-298

13. Wyposażenie dodatkowe

FY69P Odmulacz

Z drobnym sitkiem podwójnym, korpus z żeliwa szarego, wewnętrz i na zewnątrz powlekany proszkowo A = wielkość oczek sitka ok. 0,5 mm

TK295 Zestaw do kontroli ciśnienia

Elektroniczny przyrząd pomiarowy z cyfrowym wyświetlaczem, zasilany z baterii. Z futerałem i akcesoriami, idealny do przeprowadzania przeglądów i konserwacji zespołów odcinających BA.

TKA295 Zestaw do kontroli ciśnienia

Elektroniczny przyrząd pomiarowy z cyfrowym wyświetlaniem różnicy ciśnień. Z futerałem i akcesoriami, idealny do przeprowadzania przeglądów i konserwacji zespołów odcinających BA.

WBA-298 Narzdzia do wymiany zespoBu odcinajcego

WBA-298-100 dla wielkości przyłączy DN 65 - 100

WBA-298-150 dla wielkości przyłączy DN 150
