BEDIENUNGSANLEITUNG BA298I-F HONEYWELL

Anleitung zum späteren Gebrauch aufbewahren!

1. Sicherheitshinweise

1. Beachten Sie die Einbauanleitung.

2. Benutzen Sie das Gerät

3. bestimmungsgemäß
   • in einwandfreiem Zustand

4. sicherheits- und gefahrenbewusst.
5. Beachten Sie, dass das Gerät ausschließlich für den in dieser Einbauanleitung genannten Verwendungsbereich bestimmt ist. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
6. Beachten Sie, dass alle Montage-, Inbetriebnahme, Wartungs- und Justagearbeiten nur durch autorisierte Fachkräfte ausgeführt werden dürfen.
7. Lassen Sie Störungen, welche die Sicherheit beeinträchtigen können, sofort beseitigen.

2. Funktionsbeschreibung

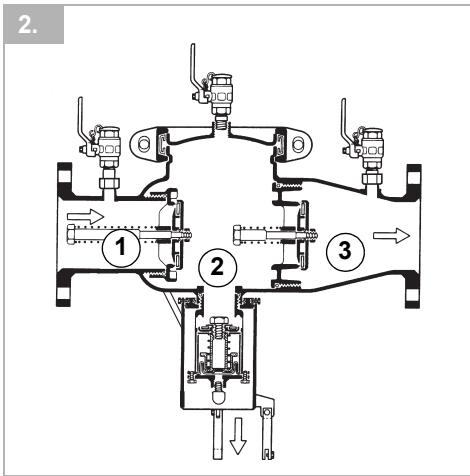

Systemtrenner vom Typ BA sind in 3 Druckzonen unterteilt. In Zone ① ist der Druck höher als in Zone ② und dort wieder höher als in Zone ③. An Zone ② ist ein Ablassventil angeschlossen, welches spätestens dann öffnet, wenn der Differenzdruck zwischen Zone ① und ② auf 0,14 bar abgesunken ist. Das Wasser aus Zone ② strömt ins Freie. Damit ist die Gefahr eines Rückdrückens oder Rücksaugens in das Versorgungsnetz ausgeschlossen. Die Rohrleitung ist unterbrochen und das Trinkwassernetz gesichert.

3. Verwendung

Medium Wasser

Vordruck 10,0 bar

Betriebsdruck 1,5 bar

4. Technische Daten

Einbaulage waagrecht mit Ablassventil nach unten

Max. Betriebstemperatur 65 °C

Ablaufrohranschluss DN150

Anschlussgröße DN65 - DN150

5. Lieferumfang

Der Systemtrenner besteht aus:

• Gehäuse
• Rückflussverhinderer ein- und ausgangsseitig
• Ablassventil
• 3 Kugelhähne zum Anschluss eines Differenzdruckmanometers

6. Varianten

BA298-... FA = Standardversion, Anschlussgrößen DN 65 - 150 Anschluss mit Flanschen, PN 10

BA298I-... FA = Standardversion, Anschlussgrößen DN 65 - 150 Anschluss mit Flanschen, PN 10 Anschlussgröße

7. Montage

7.1 Einbauhinweise

• Vor und nach dem Systemtrenner Absperrventile vorsehen
• Einbau in waagrechte Rohrleitung mit Ablassventil nach unten
• Auf gute Zugänglichkeit achten o Vereinfacht Wartung und Inspektion
• Der Einbau darf nicht in Räumen erfolgen, die überflutet werden können
• Der Einbauort muss frostsicher und gut belüftet sein
• Ablaufleitung mit ausreichender Kapazität vorsehen
• Bei der Installation von Systemtrennern ist zu beachten, daß das beim Trennvorgang austretende Wasser sicher abgeleitet werden muß.
• Bei Schwankungen des Eingangsdrucks kann es auch ohne Wasserentnahme zu einem kurzen Ansprechen des Ablaßventils kommen. Daher empfehlen wir, vor dem Systemtrenner einen Druckminderer einzubauen.
• Nach dem Systemtrenner darf kein weiterer ungesicherter Trinkwasseranschluß vorhanden sein.
• Innerhalb der nachgeschalteten Anlage sind die einzelnen Anschlüsse gegeneinander nicht gegen Rückfließen abgesichert. Bei Bedarf Einzelsicherung vorsehen.
• Der Systemtrenner muß so installiert werden, daß das Abläßventil über der örtlichen Rückstauebene liegt.

Verwendung und Einbauart entsprechen DIN EN 1717

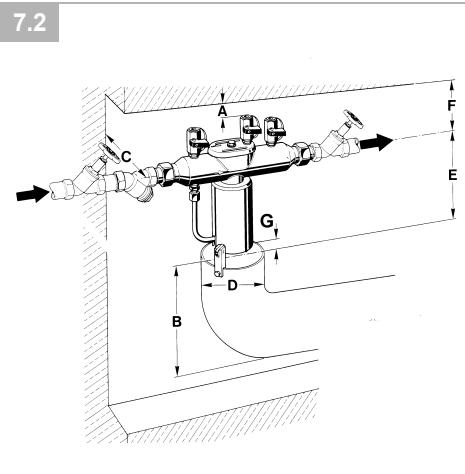

7.2 Montageanleitung

1. Rohrleitung gut durchspülen
2. Anschlüsse am Systemtrenner auf Sauberkeit prüfen
3. Systemtrenner einbauen
4. Einbau in waagrechte Rohrleitung mit Ablaufanschluss nach unten
5. Durchflussrichtung beachten (Pfeilrichtung) o spannungs- und biegemomentfrei einbauen
6. Beruhigungsstrecke von 5xDN hinter System-trenner vorsehen
   • Montageabstände einhalten siehe Tabelle
7. Ablaufleitungen ohne enge Bögen und kurz ausführen (Anschlußmaße siehe Tabelle)
8. Ablaufleitung so installieren, dass Ablaufanschluss und Ablassventil zur Inspektion ausgebaut werden können

8. Instandhaltung

Wir empfehlen einen Wartungsvertrag mit einem Installationsunternehmen abzuschließen

Instandhaltung von Systemtrennern darf nur durch autorisiertes Fachpersonal erfolgen!

8.1 Inspektion

• Intervall: alle 6 Monate (abhängig von den örtlichen Bedingungen)
• Durchführung durch ein Installationsunternehmen
• Inspektion mit Prüfgerät und Wartungsset (siehe Zubehör)

Die Inspektion sollte auch die dazugehörigen Armaturen wie Schmutzfänger und Absperrventile einschließen.

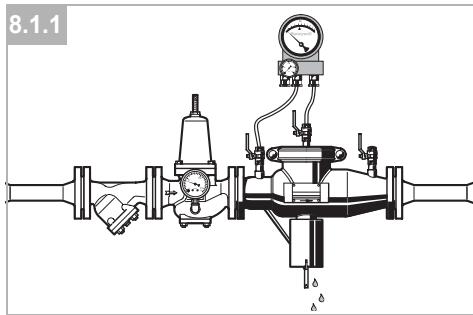

8.1.1 Funktionskontrolle eingangsseitiger Rückflussverhinderer

Funktionskontrolle mit Prüfgerät TKA295 oder TK295

1. Vorgehensweise laut Bedienungsanleitung Prüfgerät TKA295 bzw. TK295

8.1.2 Funktionskontrolle Ablassventil

Funktionskontrolle mit Prüfgerät TKA295 oder TK295

1. Vorgehensweise laut Bedienungsanleitung Prüfgerät TKA295 bzw. TK295

Schnellprüfung der Funktion des Ablassventils: • Vordruck absenken o öffnet das Ablassventil (d.h. es tropft), so ist die Funktion in Ordnung

8.1.3 Funktionskontrolle ausgangsseitiger Rückflussverhinderer

Funktionskontrolle mit Prüfgerät TKA295 oder TK295

1. Vorgehensweise laut Bedienungsanleitung Prüfgerät TKA295 bzw. TK295

8.2 Wartung

Wir empfehlen einen Wartungsvertrag mit einem Installationsunternehmen abzuschließen

Entsprechend DIN EN 1717 muss eine regelmäßige Wartung durchgeführt werden.

Intervall: 1-3 Jahre (abhängig von den örtlichen Bedingungen) Durchführung durch ein Installationsunternehmen.

Rückflussverhinderer und Ablassventil dürfen auf keinen Fall auseinandergebaut werden. Es besteht hohe Verletzungsgefahr!

8.2.1 Ablassventil

1. Absperrarmatur eingangsseitig schließen
2. Ausgangsseite druckentlasten (z.B. durch Wasserzapfen)
3. Absperrarmatur ausgangsseitig schließen
4. Drucksteuerleitung am Ablassventil abschrauben
5. Ablaufanschluss nach Lösen der Schrauben nach unten abziehen und Ablassventil mit Hilfe eines Ölfilterbands abschrauben
6. Ablassventil entnehmen o Bei Bedarf reinigen oder austauschen
7. O-Ringe mit Unisilikon 250 oder ähnlichem gut einfetten, beschädigte O-Ringe austauschen
8. Montage in umgekehrter Reihenfolge
9. Funktion überprüfen (siehe Kapitel Inspektion)

8.2.2 Rückflussverhinderer

1. Absperrarmatur eingangsseitig schließen
2. Ausgangsseite druckentlasten (z.B. durch Wasserzapfen)
3. Absperrarmatur ausgangsseitig schließen
4. Verschlussbügels öffnen
5. Deckel abnehmen

Verletzungsgefahr! Rückflussverhinderer steht unter Federvorspannung.

1. Rückflussverhinderer ausbauen

o zuerst den Ausgangs-RV und dann den Eingangs-RV herausschrauben. Ein Montagewerkzeug ist als Zubehör erhältlich

1. Auf Dichtheit überprüfen durch rückseitiges Einfüllen von Wasser

o Undichte Rückflussverhinderer müssen ersetzt werden. Eine Reparatur ist nicht möglich

1. Montage in umgekehrter Reihenfolge

• O-Ring am Rückflussverhinderer gut einfetten
- beim Einbau O-Ring nicht beschädigen
- Das Anzugsmoment für die Rückflussverhinderer beträgt 100 - 120 Nm
9. Funktion überprüfen (siehe Kapitel Inspektion)

1. Störungen / Fehlersuche

Störung	Ursache	Behebung
Ablassventil öffnet ohne ersichtlichen Grund	Druckschläge im Wassernetz	Vor Systemtrenner einen Druckminderereinbauen
	Schwankender Vordruck	Vor Systemtrenner einen Druckminderereinbauen
	Eingangsseitiger Rückflussverhinderer oder Ablassventil ist verschmutzt	Rückflussverhinderer oder Ablassventilausbauen und reinigen
	Undichter Eingangs-Rückflussverhinderer	Rückflussverhinderer austauschenderer
Ablassventil schließt nicht	Ablagerungen am Ventilsitz	Ablassventil ausbauen und reinigen oder ersetzen
	Beschädigter O-Ring	Ablassventil ausbauen und O-Ring ersetzen
	Undichtes Ablassventil	Ablassventil ausbauen und reinigen oder ersetzen
Ablassventil öffnet nicht	Verstopfte Drucksteuerleitung	Drucksteuerleitung ausbauen und reinigen

8.3 Reinigung

• Durchführung durch ein Installationsunternehmen
  • Durchführung durch den Betreiber

Zum Reinigen der Kunststoffteile keine lösungsmittel- und/oder alkoholhaltigen Reinigungsmittel benutzen, da diese zu Wasserschäden führen können!

Es dürfen keine Reinigungsmittel in die Umwelt oder Kanalisation gelangen!

1. Vorgehensweise siehe Wartung

9. Entsorgung

Der Systemtrenner besteht aus:

• Edelstahl
• Rotguss
• Messing

Die örtlichen Vorschriften zur ordnungsgemäßen Abfallverwertung bzw. Beseitigung beachten!

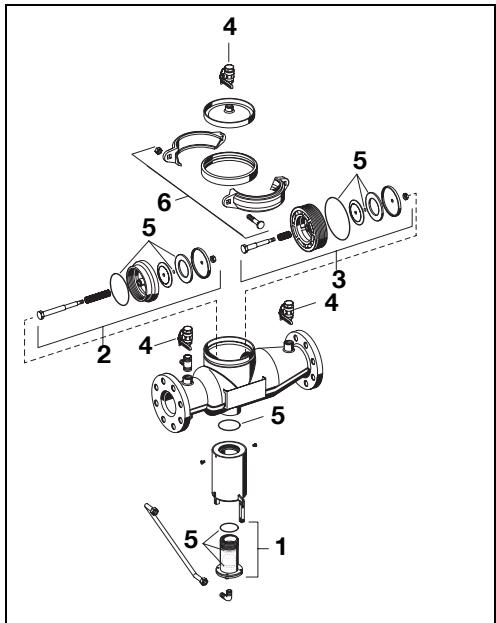

1	Ablassventil	DN65 -150	0901855
2	Rückflussverhinderer eingangsseitig	DN65 -100	0901650
		DN150	0901654
3	Rückflussverhinderer ausgangsseitig	DN65 -100	0901651
		DN150	0901655
4	Kugelhahn	DN65 -150	0901659
5	Dichtsatz	DN65 -100	0904031
		DN150	0904032
6	Klammer komplett	DN65 -100	0904033
		DN150	0904034

12. Ersatzteile

BA298I-F

1	Ablassventil	DN65 -150	0901856
2	Rückflussverhinderer eingangsseitig	DN65 -100	0901652
		DN150	0901656
3	Rückflussverhinderer ausgangsseitig	DN65 -100	0901653
		DN150	0901657
4	Kugelhahn	DN65 -150	0901662
5	Dichtsatz	DN65 -100	0904031
		DN150	0904032
6	Klammer komplett	DN65 -100	0904033
		DN150	0904034

FY69P TK295 TKA295 WBA-298

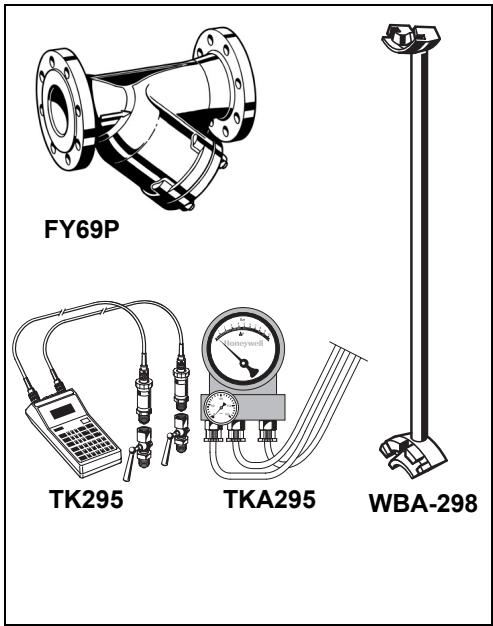

13. Zubehör

FY69P Schmutzfänger

	Mit feinem Doppelsieb, Gehäuse aus Grauguss, innen und außen pulverbeschichtetA = Maschenweite ca. 0,5 mm
TK295	Druck-PrüfsetElektronisches Druckmessgerät mit Digitalanzeige, Batterie betrieben.Mit Koffer und Zubehör, ideal zur Inspektion und Wartung der Systemtrenner BA.
TKA295	Druck-PrüfsetElektronisches Druckmessgerät mitDifferenzdruckanzeige.Mit Koffer und Zubehör, ideal zur Inspektion und Wartung der Systemtrenner BA.
WBA-298	Austauschwerkzeug für RückflussverhindererWBA-298-100 für Anschlussgrößen DN 65 - 100WBA-298-150 für Anschlussgrößen DN 150
