The Skypad 2.0 - Okap FABER - Bezpłatna instrukcja obsługi

Typ produktu	Okap dekoracyjny
Marka	Faber
Model	The Skypad 2.0
Wymiary (S x G x W)	90 x 50 x 60 cm
Masa netto	15 kg
Zasilanie elektryczne	220-240 V / 50-60 Hz
Moc silnika	200 W
Maksymalna wydajność wyciągu	650 m³/h
Poziom hałasu	55 dB (normalna prędkość)
Klasa energetyczna	A
Liczba prędkości	3
Oświetlenie	Wbudowane LED
Rodzaj sterowania	Dotykowe
Filtr tłuszczowy	Aluminiowy, można myć w zmywarce
Filtr węglowy	Opcjonalny, wymiana zalecana co 6 miesięcy
Tryb pracy	Wyciąg lub recyrkulacja
Konserwacja	Regularnie czyść filtry tłuszczowe; wymieniaj filtr węglowy
Bezpieczeństwo	Automatyczne wyłączanie, ochrona przed przegrzaniem
Dostępne części zamienne	Silnik, filtry, żarówki, panel sterowania
Gwarancja	2 lata
Dołączone akcesoria	Przewód przyłączeniowy, zestaw montażowy, instrukcja obsługi

Często zadawane pytania - The Skypad 2.0 FABER

Jak zainstalować okap The Skypad 2.0 ?

Instalacja powinna być wykonana przez wykwalifikowanego specjalistę. Zamocuj okap na ścianie za pomocą dołączonego zestawu montażowego, zachowując bezpieczną odległość co najmniej 65 cm nad kuchenką elektryczną lub 75 cm nad gazową. Podłącz przewód odprowadzający, jeśli wybierzesz tryb wyciągu.

Jaka jest różnica między trybem wyciągu a recyrkulacji ?

W trybie wyciągu powietrze jest usuwane na zewnątrz przez przewód. W trybie recyrkulacji powietrze jest filtrowane przez filtr węglowy, a następnie zawracane do pomieszczenia. Recyrkulacja wymaga zakupu filtra węglowego oddzielnie.

Jak czyścić filtry tłuszczowe ?

Aluminiowe filtry tłuszczowe można myć w zmywarce (cykl do 65°C) lub ręcznie nieścierną gąbką i detergentem. Przed ponownym zamontowaniem pozostaw je do całkowitego wyschnięcia. Zaleca się regularne czyszczenie (co 2 miesiące).

Kiedy należy wymienić filtr węglowy ?

Filtr węglowy należy wymieniać mniej więcej co 6 miesięcy, lub częściej, jeśli okap jest intensywnie używany. Nasycony filtr zmniejsza skuteczność recyrkulacji i może powodować nieprzyjemne zapachy.

Jak ustawić prędkość okapu ?

Użyj panelu dotykowego z przodu. Naciśnij przycisk prędkości, aby wybrać prędkość 1, 2 lub 3. Prędkość 3 jest najsilniejsza i najgłośniejsza, przeznaczona do silnego wydzielania pary.

Co zrobić, jeśli okap się nie włącza ?

Najpierw sprawdź zasilanie elektryczne (bezpiecznik, wyłącznik). Upewnij się, że wtyczka jest prawidłowo podłączona. Jeśli problem będzie się utrzymywał, skontaktuj się z serwisem Faber. Nie próbuj naprawiać samodzielnie.

Jak wymienić żarówkę LED ?

Żarówki LED są wbudowane i muszą być wymieniane przez autoryzowanego specjalistę. W przypadku awarii skontaktuj się z serwisem Faber, aby uzyskać kompatybilną żarówkę zamienną.

Dlaczego mój okap hałasuje ?

Nadmierny hałas może być spowodowany zatkanym filtrem tłuszczowym, źle zamocowanym przewodem lub ciałem obcym w silniku. Wyczyść filtry i sprawdź mocowania. Jeśli hałas nie ustępuje, zleć kontrolę urządzenia.

Jak aktywować funkcję automatycznego wyłączania ?

Funkcja automatycznego wyłączania uruchamia się po okresie bezczynności (zwykle 10 minut), aby oszczędzać energię. Można ją wyłączyć w ustawieniach pilota lub panelu sterowania (patrz instrukcja).

Gdzie znaleźć instrukcję obsługi okapu The Skypad 2.0 ?

Instrukcja jest dołączona do opakowania. Można ją również pobrać bezpłatnie w formacie PDF z oficjalnej strony Faber lub z platform takich jak notice-facile.com. Skorzystaj z linku do pobrania na tej stronie.

INSTRUKCJA OBSŁUGI The Skypad 2.0 FABER

• Instrukcja obsługi dotyczy różnych modeli niniejszego urządzenia. Dlatego też w niektórych jej miejscach można znaleźć opisy, które nie dotyczą tego konkretnego urządzenia.
• Producent nie ponosi odpowiedzialności za ewentualne szkody spowodowane przez nieprawidłową instalację lub użytkowanie.
• Minimalna bezpieczna odległość od powierzchni gotowania do krawędzi okapu powinna wynosić co najmniej 650 mm (niektóre modele mogą zostać zainstalowane niżej; patrz odpowiedni rozdział zawierający wymiary dla pracy oraz instalacji).
• Sprawdzić, czy napięcie w sieci elektrycznej odpowiada danym umieszczonym na tabliczce znamionowej znajdującej się wewnątrz okapu.
• Dla urządzeń Klasy I należy sprawdzić, czy sieć elektryczna wyposażona jest w odpowiednie uziemienie. Podłączyć wyciąg do komina dymnego przy pomocy rury o średnicy minimalnej 120 mm. Trasa rury powinna być możliwie najkrótsza.
• Nie podłączać okapu do przewodów odprowadzających spaliny (np. z kotłów, kominków itp.).
• Jeżeli okap używany jest w połączeniu z kuchenkami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji lokalu tak, aby zapobiec powrotowi spalin z komina. Kuchnia musi mieć otwór wentylacyjny bezpośrednio na zewnątrz tak, aby zapewnić dopływ świeżego powietrza. Jeżeli

okap używany jest w połączeniu z kuchenkami nieelektrycznymi, podciśnienie w pomieszczeniu nie może przekraczać 0,04 mbar tak, aby zapobiec powrotowi spalin.

• Jeżeli kabel zasilający zostanie uszkodzony, powinien zostać wymieniony przez producenta lub wykwalifikowanych pracowników serwisu.
• Jeśli instrukcja instalacji kuchenki gazowej wskazuje na potrzebę zastosowania większej odległości, niż podana powyżej, należy to wziąć pod uwagę. Należy przestrzegać wszystkich norm dotyczących odprowadzania powietrza.
• Używać wyłącznie śrub oraz osprzętu typu odpowiedniego dla danego okapu.

Ostrzeżenie: brak śrub lub elementu osprzętu zgodnych z instrukcją może być przyczyną porażenia prądem.

- Przyłączyć okap do sieci zasilającej, montując wyłącznik dwubiegunowy o otwarciu styków co najmniej 3 mm.

Użytkowanie

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Nie wolno nigdy używać okapu do celów innych niż te, do których został zaprojektowany.
• Nie wolno nigdy pozostawiać wolnego ognia o dużej intensywności pod działającym okapem.
• Należy dokonać regulacji intensywności płomienia w taki sposób, aby znajdował się wyłącznie pod

naczyniem do gotowania i nie wydostawał się z jego boków.

• Nie zostawiać naczyń do smażenia bez nadzoru podczas użycia: przegrzany olej może się zapalić.
• Nie zapalać potraw pod okapem: może to być przyczyną pożaru.
• Niniejsze urządzenie może być używane przez dzieci w wieku poniżej 8 lat oraz osoby niepełnosprawne fizycznie lub umysłowo oraz bez doświadczenia lub wiedzy na temat jego działania, powinni oni zostać jednak poinstruowani i skontrolowani w kwestii obsługi urządzenia przez osoby odpowiedzialne za ich bezpieczeństwo. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.
• UWAGA: części zewnętrzne mogą stać się bardzo gorące, jeżeli używane są razem z urządzeniami przeznaczonymi do gotowania.

Konserwacja

- Symbol znajdujący się na urządzeniu lub na jego opakowaniu oznacza, że nie wolno danego urządzenia wyrzucać razem ze zwykłymi odpadami domowymi. Niepotrzebne urządzenie należy oddać do odpowiedniego punktu zbiórki urządzeń elektrycznych oraz elektronicznych. Likwidując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku

niewłaściwej likwidacji. Szczegółowe informacje na temat utylizacji tego produktu można uzyskać w urzędzie miasta/gminy, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony. - Wyłączyć urządzenie lub odłączyć je od źródła zasilania elektrycznego przed przystąpieniem do wszelkich prac związanych z czyszczeniem i konserwacją.

Umyć i/lub wymienić filtry po określonym okresie czasu (zagrożenie pożarowe).

- Filtry z węgla aktywnego nie są one przeznaczone do mycia ani regeneracji i należy je wymieniać co około 4 miesiące użytkowania lub częściej, jeśli używane są bardzo intensywnie (W).

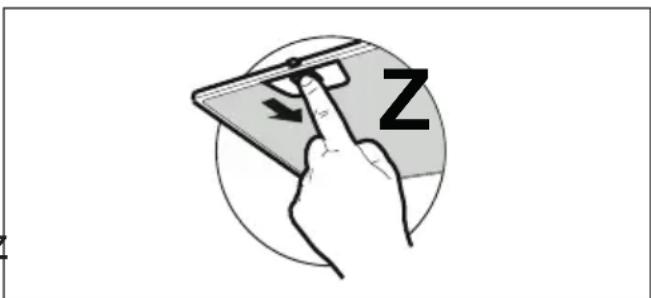

- Filtry przeciw-tłuszczowe należy myć co 2 miesiące lub częściej w razie użytkowania intensywnego, można je myć w zmywarce (Z).

- Zaleca się czyszczenie okapu przy pomocy wilgotnej ściereczki i neutralnego płynu do mycia.

Sterowanie

Przy-cisk	Funkcja Przyciski LED
L	Włącza/wyłącza światło przy prędkości maksymalnej.
	Wciśnięcie i przytrzymanie przycisku przez około 4 sekundy z wyłączonym silnikiem i oświetleniem powoduje włączenie/wyłączenie alarmu aktywnego filtra węglowego.	Przycisk LED S1 miga dwa razy = alarm włączony.Przycisk LED S1 miga raz = alarm wyłączony.
T1	Włącza/wyłącza silnik przy prędkości pierwszej.	-
	Wciśnięcie i przytrzymanie przycisku przez około 2 sekundy z wyłączonym silnikiem i oświetleniem powoduje włączenie/wyłączenie alarmu aktywnego filtra węglowego.	Przycisk LED S1 wyłącza (stale za-palony lub miga).
S1	Sygnalizuje przesycenie metalowego filtra tłuszczowego wskazując, że potrzebne jest jego czyszczenie. Alarm jest uruchomiony po ponad stugodzinnej pracy.	Stale zapalony
	Sygnalizuje przesycenie aktywnego filtra węglowego wskazując, że musi być on wymieniony; metalowy filtr tłuszczowy musi być także wy-czyszczony. Alarm aktywnego filtra węglowego uruchamia się po ponad dwustugodzinnej pracy okapu.	Stale zapalony

Zdalne Sterowanie

Urządzenie to może być sterowane pilotem zasilanym na baterie alkaliczne cynkowo-węglowe 1,5 V standardowe LR03-AAA (niedołączone).

• Nie kłaść pilota w pobliżu źródeł ciepła.
• Nie wyrzucać baterii do śmieci, należy je wyrzucić do specjalnych pojemników zbiorczych.

Przy-cisk	Funkcja Przyciski	LED
	Włącza/wyłącza silnik okapu. -
—	Zmniejsza prędkość silnika.	-
	Zwiększa prędkość silnika	-
	INTENSYWNY- Aktywuje prędkość intensywną z-jakiejkolwiek prędkości wyjściowej.Aby zablokować, wcisnąć ten samprzycisk ponownie lub wyłącz okap.- Prędkość intensywna będzie dzia-łać przez 6 minut. Po tym czasiesystem automatycznie powróci dopoprzedniej prędkości.
	Krótkie wciśnięcie uruchamia funkcje opóźnienia:Może być ona aktywowana wyłąc- nie wtedy, gdy funkcja intensywnalub 24h nie jest uruchomiona.Aktywuje i dezaktywuje całkowitewyłączenie się okapu (silnik+oświe-tlenie) po 30 minutach:Aby dezaktywować opóźnienienależy wcisnąć przycisk powtórnielub wyłączyć silnik.	Dioda naprzyciskusilnika (napanelu kon-trolnym oka-pu) zaczniemigać co 0,5sekundy.
	Wcisnąć i przytrzymać przyciskprzez 2 sekundy aby uruchomićfunkcję 24H:Może być ona aktywowana wyłąc- nie wtedy, gdy funkcja intensywnalub opóźnienia nie jest urucho-miona.Aktywuje i dezaktywuje funkcje 24- na 10 minut co godzinę przez 24godziny. Po tym czasie funkcja jestwyłączana.	Dioda naprzyciskusilnika (napanelu kon-trolnym oka-pu) zaczniemigać co21sekundy.
[8T3S].	Włącza/wyłącza oświetlenie okapupodczas intensywnego trybu pracy.	-
	Wcisnąć i przytrzymać przyciskprzez 2 sekundy aby włączyć/wyłą- czyć oświetlenie podczas pracy wtrybie standardowym.	-

Oświetlenie

- W celu wymiany diody należy skontaktować się z technicznym działem Obsługi Klienta („W celu nabycia diody należy skontaktować się z technicznym działem Obsługi Klienta“).
