Tipo de producto	Campana decorativa
Marca	Faber
Modelo	The Skypad 2.0
Dimensiones (L x P x A)	90 x 50 x 60 cm
Peso neto	15 kg
Alimentación eléctrica	220-240 V / 50-60 Hz
Potencia del motor	200 W
Potencia de extracción máxima	650 m³/h
Nivel sonoro	55 dB (velocidad normal)
Clase energética	A
Número de velocidades	3
Iluminación	LED integrado
Tipo de control	Táctil
Filtro de grasa	Aluminio lavable en lavavajillas
Filtro de carbón	Opcional, reemplazo recomendado cada 6 meses
Modo de funcionamiento	Extracción o recirculación
Mantenimiento	Limpiar los filtros de grasa regularmente; reemplazar el filtro de carbón
Seguridad	Apagado automático, protección contra sobrecalentamiento
Piezas de repuesto disponibles	Motor, filtros, bombillas, panel de control
Garantía	2 años
Accesorios incluidos	Conducto de conexión, kit de montaje, manual de instrucciones

Preguntas frecuentes - The Skypad 2.0 FABER

¿Cómo instalar la campana The Skypad 2.0?

La instalación debe ser realizada por un profesional calificado. Fije la campana a la pared con el kit de montaje suministrado, respetando una distancia de seguridad de al menos 65 cm sobre una cocina eléctrica o 75 cm para una cocina a gas. Conecte el conducto de evacuación si opta por el modo extracción.

¿Cuál es la diferencia entre modo extracción y recirculación?

En modo extracción, el aire se evacua al exterior a través de un conducto. En modo recirculación, el aire se filtra a través de un filtro de carbón y luego se devuelve a la habitación. La recirculación requiere la compra por separado del filtro de carbón.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa de aluminio se limpian en el lavavajillas (ciclo a 65°C máximo) o a mano con una esponja no abrasiva y detergente. Déjelos secar completamente antes de volver a colocarlos. Se recomienda una limpieza regular (cada 2 meses).

¿Cuándo se debe reemplazar el filtro de carbón?

El filtro de carbón debe reemplazarse aproximadamente cada 6 meses, o con más frecuencia si la campana se usa intensamente. Un filtro saturado reduce la eficiencia de la recirculación y puede provocar olores.

¿Cómo ajustar la velocidad de la campana?

Utilice los controles táctiles en la parte frontal. Presione el botón de velocidad para seleccionar la velocidad 1, 2 o 3. La velocidad 3 es la más potente y ruidosa, reservada para fuertes emisiones de vapor.

¿Qué hacer si la campana no enciende?

Primero verifique la alimentación eléctrica (fusible, disyuntor). Asegúrese de que el enchufe esté bien conectado. Si el problema persiste, contacte con el servicio postventa de Faber. No intente repararlo usted mismo.

¿Cómo reemplazar una bombilla LED?

Las bombillas LED están integradas y deben ser reemplazadas por un profesional autorizado. En caso de avería, contacte con el SAT de Faber para obtener una bombilla de repuesto compatible.

¿Por qué mi campana hace ruido?

Un ruido excesivo puede deberse a un filtro de grasa obstruido, un conducto mal fijado o un objeto extraño en el motor. Limpie los filtros y verifique las fijaciones. Si el ruido persiste, haga revisar el aparato.

¿Cómo activar la función de apagado automático?

La función de apagado automático se activa después de un período de inactividad (generalmente 10 minutos) para ahorrar energía. Puede desactivarla a través de la configuración del control remoto o del panel de control (ver manual).

¿Dónde encontrar el manual de instrucciones de la campana The Skypad 2.0?

El manual está incluido en el embalaje. También puede descargarlo gratuitamente en formato PDF desde el sitio oficial de Faber o en plataformas como notice-facile.com. Utilice el enlace de descarga en esta página.

MANUAL DE USUARIO The Skypad 2.0 FABER

ES Consejos y sugerencias

• Las instrucciones de uso se aplican a varios modelos de este aparato. Por lo tanto, usted puede encontrar descripciones de características individuales que no pertenecen a su aparato en concreto.
• El fabricante no se hace responsable de los daños provocados por una instalación o uso indebido.
• La distancia mínima de seguridad entre el plano de cocción y la campana extractora es de 650 mm (algunos modelos pueden ser instalados a una altura inferior; véase el párrafo relativo a las dimensiones de trabajo y la instalación).
• Compruebe que la tensión de alimentación corresponda a la indicada en la placa de datos colocada en el interior de la campana.
• Para los aparatos de Clase I, compruebe que la red eléctrica doméstica tenga una conexión a tierra adecuada. Conecte la campana extractora al conducto de humo a través de un tubo con un diámetro mínimo de 120 mm. La trayectoria del humo debe ser lo más corta posible.
• No conecte la campana extractora a los conductos de humo que transportan humo de combustión (ej. calderas, chimeneas, etc.).
• Si la campana extractora se utiliza en combinación con aparatos no eléctricos (por ejemplo, aparatos de gas), debe garantizarse un grado suficiente de ventilación en el recinto para evitar el retorno del flujo de los gases de escape. La cocina debe tener una abertura comunicante directamente con el exterior para

asegurar la entrada de aire fresco. Cuando se utiliza la campana para cocina en combinación con aparatos no alimentados por corriente eléctrica, la presión negativa en el recinto no debe superar los 0,04 mbar para evitar que el humo sea reaspirado en el recinto por la campana.

• En caso de daños en el cable de alimentación, éste debe ser sustituido por el fabricante o el departamento de servicio para evitar cualquier riesgo.
• Si las instrucciones de instalación del plano de cocción de gas especifican una distancia mayor de la indicada anteriormente, es necesario tenerlo en cuenta. Se tienen que respetar todas las normativas con respecto a la descarga del aire.
• Utilizar sólo los tornillos y accesorios metálicos de un tipo adecuado para la campana.

Advertencia: No instalar tornillos o sujetadores de acuerdo con estas instrucciones puede provocar descargas eléctricas.

- Conectar la campana a la alimentación de red interponiendo un interruptor bipolar con distancia entre los contactos de por lo menos 3 mm.

Uso

• La campana extractora está diseñada exclusivamente para uso doméstico, para eliminar los olores de la cocina.
• Nunca utilice la campana para fines distintos de aquellos para los que fue diseñada.
• No deje nunca llamas altas bajo la campana cuando está en funcionamiento.
• Ajuste la intensidad de la llama para dirigirla sólo a la parte inferior del recipiente de cocción, asegurándose de que no llegue a los lados.
• Las freidoras deben ser controladas continuamente durante su uso: el aceite recalentado puede incendiarse.
• No realice flambeados bajo la campana: se podría producir un incendio.
• Este aparato puede ser usado por niños de edad no inferior a 8 años y por personas con reducidas capacidades psicológicas, físicas y sensoriales o con experiencia o conocimiento inadecuados, siempre que estén cuidadosamente supervisados e instruidos sobre cómo utilizar de forma segura el equipo y los peligros que esto implica. Asegúrese de que los niños no jueguen con el aparato. La limpieza y mantenimiento por parte del usuario no deben ser realizados por los niños, a menos que sean supervisados.
• ATENCIÓN: las partes accesibles pueden calentarse mucho durante el uso de aparatos de cocción.

Mantenimiento

• El símbolo en el producto o en el embalaje indica que el producto no se debe considerar un desecho doméstico normal. El producto a eliminar se debe llevar a un centro de recogida apropiado para el reciclado de equipos eléctricos y electrónicos. Mediante la eliminación de este producto de manera apropiada, se contribuye a evitar consecuencias negativas para el

medio ambiente y para la salud, que pudieran derivarse de una eliminación inadecuada del producto. Para obtener informaciones más detalladas sobre el reciclaje de este producto, ponerse en contacto con el ayuntamiento, el servicio local de eliminación de desechos o la tienda donde se compró el producto.

• Apague o desconecte el aparato de la red eléctrica antes de cualquier operación de limpieza o mantenimiento.
• Limpie y/o reemplace los filtros después del período de tiempo especificado (peligro de incendio).

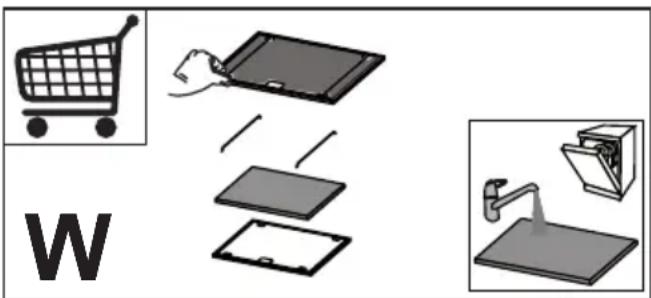

• El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar cada 4 meses de funcionamiento aproximadamente, o con mayor frecuencia si se utiliza muy frecuentemente (W).

- Los filtros de grasa deben limpiarse cada 2 meses de operación, o con mayor frecuencia si se utilizan muy frecuentemente y se pueden lavar en el lavavajillas (Z).

- Limpie la campana con un paño húmedo y un detergente líquido suave.

Mandos

Tecla Función Led
L	Enciende/Apaga las luces a la máxima intensidad.	-
	Manteniendo la tecla presionada durante aproximadamente 4 segundos, cuando todas las cargas están apagadas (motor+luz) se activa/desactiva la alarma de los filtros al carbóma desactivada.	Doble parpadeo del Led S1 = alarma activada.Un sólo parpadeo del led S1 = alaróna desactivada.
T1	Enciende/Apaga el motor a la primera velocidad	-
	Manteniendo presionada la tecla durante aproximadamente 2 segundos, cuando todas las cargas están apagadas (motor+luz) se efectúa el reset en caso de alarma de los activa.	Apagado del led S1 (fijo o parpa deante).filtros
S1	Señala la alarma de saturación de los filtros antigrasa metálicos y la necesidad de lavarlos. La alarma entra en función después de 100 horas de trabajo efectivo de la campana	Fijocos
	Señala, cuando está activada, la alarma de saturación del filtro antiolor al carbón activo que debe ser sustituido; deben lavarse además los filtros anti-grasa metálicos. La alarma de saturación del filtro antiolor al carbón activo entra en función después de 200 horas de trabajo efectivo de la campana	Intermitente

Mando a Distancia

El aparato puede comandarse con un mando a distancia que funciona con pilas alcalinas zinc-carbón de 1,5 V del tipo estándar LR03-AAA (no incluidas).

• No dejar el mando a distancia cerca de una fuente de calor.
• Tirar las pilas, cuando se hayan agotado, en los contenedores especiales colocados con dicho fin.

Tecla Función Led
	Enciende/apaga el motor. -
-	Decrementa la velocidad del motor. -
+	Incrementa la velocidad del motor.	-
[XYZT]	INTENSIVA- Activa la velocidad intensiva desde cualquier velocidad.Para desconectarla basta presionar de nuevo la misma tecla o apagar el motor.- La velocidad intensiva está temporizada en 6 minutos. Al final de minutos el sistema vuelve automáticamente a la velocidad implementada precedentemente.	-los 6
	Presionada brevemente función delay:Activable sólo cuando no está activa la intensiva o la 24h.Activa y desactiva la modalidad de parada total de la campana (motor + luces) después de 30 minutos.Para deshabilitar la delay se puede presionar de nuevo la misma tecla o apagar el motor.	El led presente en la tecla motor (de los mandos de la campana) parpadea cada 0.5 segundos.
	Manteniéndola presionada durante 2 seg. Función 24HActivable sólo cuando no está activa la intensiva o el delay.Activa y desactiva la función 24 durante 10 minutos cada hora, durante 24 horas. Al vencimiento se desactiva.	El led presente en la tecla motor (de los mandos de la campana) parpadea cada 2 segundos.
[ASCT]	Enciende/apaga las luces de la campaña a la máxima intensidad.	-
	Manteniéndola presionada durante 2 seg enciende/apaga las luces de la campana a intensidad reducida.	-

Iluminación

- Para la sustitución ponerse en contacto con la Asistencia Técnica ("Para la compra dirigirse a la asistencia técnica").
