HDCC62510 - Kamera monitoringu ABUS - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia HDCC62510 ABUS w formacie PDF.
| Typ produktu | Kamera do monitoringu HD |
| Marka | ABUS |
| Model | HDCC62510 |
| Rozdzielczość | 1920 x 1080 pikseli (Full HD) |
| Typ czujnika | CMOS 1/2.8" |
| Noktowizja | Tak, do 20 metrów (podczerwień LED) |
| Kąt widzenia | 90° (poziomy) |
| Zasilanie | 12 V DC, <5 W |
| Wymiary (dł. x szer. x wys.) | 70 x 70 x 150 mm |
| Waga | Około 400 g |
| Klasa ochronności | IP66 (odporna na warunki atmosferyczne) |
| Wyjście wideo | BNC (HD-CVI / TVI / AHD) |
| Główne funkcje | Detekcja ruchu, kompensacja tylnego światła, redukcja szumów cyfrowych |
| Konserwacja i czyszczenie | Czyść obiektyw miękką, suchą ściereczką; sprawdź połączenia |
| Bezpieczeństwo | Montaż na wysokości, solidne mocowanie aby uniknąć upadków |
| Części zamienne i naprawialność | Kabel BNC, uchwyt montażowy, zasilacz zewnętrzny |
| Informacje ogólne | Gwarancja producenta 2 lata, wyprodukowano w Niemczech |
Często zadawane pytania - HDCC62510 ABUS
Pytania użytkowników dotyczące HDCC62510 ABUS
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Kamera monitoringu w formacie PDF za darmo! Znajdź swoją instrukcję HDCC62510 - ABUS i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. HDCC62510 marki ABUS.
INSTRUKCJA OBSŁUGI HDCC62510 ABUS
Polskie tłumaczenie oryginalnej niemieckiej instrukcji obsługi. Przechować do wykorzystania w przyszłości!
Wprowadzenie
Szanowna Klientko, Szanowny Kliencie!
Dziękujemy za zakup naszego produktu.
Urządzenie spełnia wymogi obowiązujących dyrektyw UE. Deklarację zgodności można otrzymać pod adresem:
Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!
Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj wszystkich zasad bezpieczeństwa!
Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone.
W razie wątpliwości należy zwrócić się do instalatora lub sprzedawcy!

Wyłączenie odpowiedzialności cywilnej
Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważysz w niej braki lub niedokładności, prosimy o ich zgłaszanie na piśmie na adres podany na odwrocie niniejszego podręcznika.
ABUS Security-Center GmbH & Co. KG nie odpowiada za błędy techniczne i typograficzne oraz zastrzega sobie prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach obsługi.
Firma ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze, powstałe w związku z wyposażeniem, wydajnością i zastosowaniem tego produktu.
Treść niniejszego dokumentu nie jest objęta gwarancją.
Objaśnienie symboli
![]() | Symbol błyskawicy w trójkącie jest stosowany w celu wskazania na zagrożenie zdrowia, np. w wyniku porażenia prądem elektrycznym. |
![]() | Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki, których należy bezwzględnie przestrzegać. |
![]() | Symbolem tym oznaczane są specjalne porady i wskazówki dotyczące obsługi. |
Ważne zasady bezpieczeństwa
![]() | Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze! |
![]() | Nie odpowiadamy za szkody materialne ani osobowe spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają wszelkie roszczenia gwarancyjne! |
Szanowna Klientko, Szanowny Kliencie, celem poniższych informacji dotyczących bezpieczeństwa i zagrożeń jest nie tylko ochrona Twojego zdrowia, ale także ochrona urządzenia. Dlatego prosimy o dokładne zapoznanie się z poniższymi punktami:
- Wewnątrz produktu nie ma żadnych części wymagających konserwacji. Ponadto rozebranie produktu pociąga za sobą unieważnienie dopuszczenia (CE) oraz gwarancji/rękojmi.
- Upadek nawet z niewielkiej wysokości może spowodować uszkodzenie produktu.
- Zamontuj produkt tak, aby światło słoneczne nie padało bezpośrednio na czujnik obrazowy urządzenia. Przestrzegaj wskazówek montażowych zawartych w odpowiednim rozdziale niniejszej instrukcji obsługi.
- Urządzenie jest przewidziane do zastosowania we wnętrzach i na zewnątrz (IP66).
W czasie eksploatacji urządzenia należy unikać niżej wymienionych niekorzystnych warunków otoczenia:
- wilgoć lub zbyt wysoka wilgotność powietrza;
- skrajne zimno lub gorąco;
- bezpośrednie nasłonecznienie;
- zapylenie lub palne gazy, opary czy rozpuszczalniki;
- silne wibracje;
- silne pola magnetyczne, występujące np. w pobliżu maszyn lub głośników.
- Nie należy instalować kamery na niestabilnych powierzchniach.
Ogólne zasady bezpieczeństwa:
- Nie zostawiaj porozrzucanych opakowań! Folie/torebki plastikowe, elementy styropianowe itd. mogą stać się niebezpieczną zabawką w rękach dzieci.
- Ze względu na bezpieczeństwo kamera do wideomonitoringu nie może być udostępniana dzieciom, ponieważ zawiera małe części, które mogą zostać połknięte.
- Nie wkładaj żadnych przedmiotów przez otwory do wnętrza urządzenia.
- Używaj tylko podanych przez producenta urządzeń/akcesoriów. Nie podłączaj niezgodnych produktów.
- Przestrzegaj zasad bezpieczeństwa i instrukcji obsługi pozostałych podłączonych urządzeń.
- Przed uruchomieniem sprawdź, czy urządzenie nie jest uszkodzone. Jeżeli jest, nie wolno go uruchamiać!
- Zachowaj napięcie robocze w granicach podanych w danych technicznych. Wyższe wartości napięcia mogą zniszczyć urządzenie oraz zagrażać bezpieczeństwu użytkownika (porażenie prądem elektrycznym).
Zasady bezpieczeństwa
- Zasilanie elektryczne: Zwróć uwagę na podane na tabliczce znamionowej dane dotyczące napięcia zasilającego i zużycia prądu.
- Przeciążenie
Unikaj przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to spowodować pożar lub porażenie elektryczne. - Czyszczenie
Czyść urządzenie tylko wilgotną ściereczką bez silnych środków czyszczących.
Przed czyszczeniem odłącz urządzenie od sieci.
Ostrzeżenia
Przed pierwszym uruchomieniem należy spełnić wszystkie wymagania określone w zasadach bezpieczeństwa i obsługi!
-
Przestrzegaj poniższych wskazówek, aby uniknąć uszkodzenia kabla sieciowego i wtyczki sieciowej:
-
Odłączając urządzenie od sieci, nie ciągnij za kabel sieciowy, lecz za wtyczkę.
-
Dopilnuj, aby kabel sieciowy był maksymalnie oddalony od urządzeń grzejnych, aby zapobiec stopieniu powłoki kabla wykonanej z tworzywa sztucznego.
-
Przestrzegaj tych wskazówek. Ich nieprzestrzeganie może doprowadzić do porażenia elektrycznego.
-
Nigdy nie otwieraj obudowy ani zasilacza.
- Nie wkładaj do wnętrza urządzenia przedmiotów metalowych lub łatwopalnych.
-
Aby uniknąć uszkodzeń w wyniku przepięć (np. w czasie burzy), zastosuj zabezpieczenia przepięciowe.
-
Uszkodzone urządzenia odłącz niezwłocznie od sieci elektrycznej i poinformuj sprzedawcę.
![]() | Instalując urządzenie w istniejącej instalacji wideomonitoringu, należy upewnić się, że wszystkie urządzenia są odłączone od obwodu sieciowego i obwodu niskiego napięcia. |
![]() | W razie wątpliwości nie wykonywać montażu, instalacji i okablowania samodzielnie, lecz zlecić ich wykonanie specjaliście. Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej i instalacjach wewnętrznych stwarzają niebezpieczeństwo dla użytkownika, a także dla innych osób.Okablować instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie stykały się w żadnym miejscu ani nie mogły zostać połączone w wyniku uszkodzenia. |
Rozpakowanie
Podczas rozpakowywania urządzenia należy zachować szczególną ostrożność.

W razie stwierdzenia uszkodzenia oryginalnego opakowania najpierw sprawdź urządzenie. W razie stwierdzenia uszkodzeń urządzenia odeślij je wraz z opakowaniem, informując jednocześnie przewoźnika.
Spis treści
- Użytkowanie zgodne z przeznaczeniem....103
- Zakres dostawy....103
- Cechy i funkcje ....103
- Opis kamery 104
- Montaż/instalacja....105
5.1. Montaż kamery....105
5.2. Ustawianie kamery....106
5.3. Zasilanie elektryczne....106
5.4. Montaż kabla wideo 106
5.5. Przełączanie między DWDR wł./wył. 107 - Menu ekranowe....108
6.1. Otwieranie menu ekranowego (OSD)....108
6.2. Opis menu ekranowego (OSD)....108 - Konserwacja i czyszczenie....115
7.1. Konserwacja....115
7.2. Czyszczenie....115 - Utylizacja 115
- Dane techniczne 116
1. Użytkowanie zgodne z przeznaczeniem
Kamera jest przeznaczona do pracy zarówno w trybie dziennym, jak i nocnym. Zapewnia obrazy wideo w rozdzielczości Full-HD, a sygnał wyjściowy dostępny jest w formacie HD-TVI. Ta właściwość umożliwia zastosowanie tradycyjnych kabli koncentrycznych do transferu sygnału. Kamera służy do wideomonitoringu we współpracy z nagrywarką. Urządzenie jest przewidziane do zastosowania we wnętrzach i na zewnątrz.
2. Zakres dostawy
![]() | ![]() |
| Zewnętrzna kamera tubowa HD-TVI Vario | Zasady bezpieczeństwa |
![]() | ![]() |
| Narzędzia instalacyjne | Szablon wiercenia |
3. Cechy i funkcje
- Transmisja przez tradycyjną infrastrukturę CCTV (kabel koncentryczny do 500 m)
- Obiektyw Vario 2,8–12 mm
• Czujnik obrazowy 1/3"
• Diody IR LED do monitorowania nocą - Funkcja DNR zapewniająca obraz bez zakłóceń
- Funkcja DWDR do kompensacji kontrastów obrazu
- Obudowa kamery zabezpieczona przed czynnikami atmosferycznymi i uchwyt z wewnętrznym ułożeniem kabla (IP66)

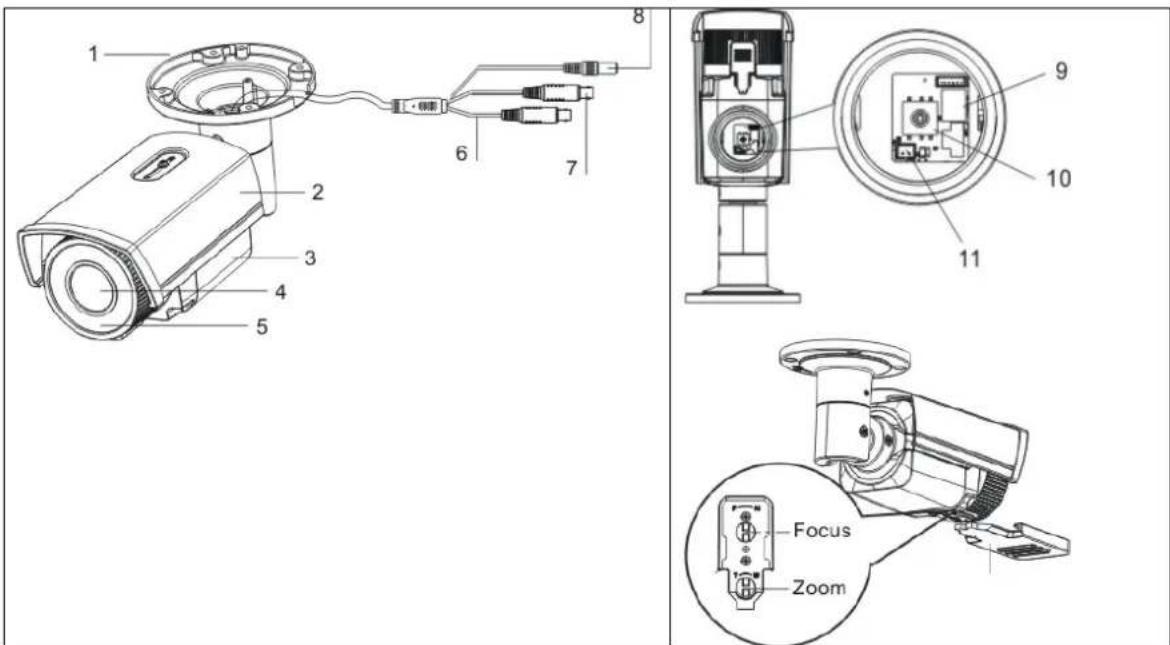

4. Opis kamery

| 1 | uchwyt kamery |
| 2 | daszek przeciwsłoneczny |
| 3 | część środkowa kamery z ustawianiem zoomu/ostrości na spodzie |
| 4 | obiektyw |
| 5 diody LED podczerwieni | |
| 6 | analogowe wyjście wideo (BNC, do celów serwisowych, napis „CVBS”) |
| 7 | wyjście wideo HD-TVI (BNC, napis „TVI”) |
| 8 | złącze napięciowe (połączenie 2-stykowe, 12 V DC, 24 V AC) |
| 9 | HDCC62510: przełącznik między DWDR wt./wył. |
| 10 | dżojstik do sterowania menu ekranowym (OSD) |
| 11 | dodatkowe złącze analogowego wyjścia wideo (adapter 2-stykowy w zakresie dostawy) |
| fokus | ustawianie ostrości |
| zoom | ustawianie zoomu |
5. Montaż/instalacja
5.1. Montaż kamery

UWAGA!
W trakcie montażu kamera powinna być odłączona od napięcia sieciowego.
Należy korzystać z załączonego szablonu do wiercenia otworów mocujących. Jeżeli kabel ma być ułożony z boku, należy wykorzystać przewidziany do tego otwór w podkładce uchwytu. Należy używać dopasowanych do podłoża kołków rozporowych i wkrętów do zamocowania kamery.
Kabel można ułożyć z boku albo zamaskować w stropie lub w ścianie.

Następnie można dokonać opisanego w kolejnym kroku ustawienia kamery. Można przy tym podłączyć do kamery analogowy monitor testowy (tylko do celów testowych, w modelach 720p podłączany w miejsce sygnału HD-TVI). Podłączenie można wykonać albo za pomocą kabla przyłączeniowego kamery, albo na spodzie kamery za pomocą dostarczonego adaptera.

Po ustawieniu kamery należy ponownie dokręcić śruby ustalające.
5.2. Ustawianie kamery
Moduł kamery można ustawiać w 3 osiach.

1: śruba ustalająca (obrót)
2: śruba ustalająca (przechylenie)
3: śruba ustalająca (przekręcanie)
Po ustawieniu kamery następuje ustawianie zoomu i ostrości. W tym celu dostępne są na spodzie kamery odpowiednie możliwości ustawiania.

Zasięg IR zależy w znacznym stopniu od warunków lokalnych. Jeśli jakość odzwierciedlenia otoczenia w polu widzenia kamery nie jest dobra lub jeśli w maks. zasięgu podświetlenia nie znajduje się żaden obiekt, może to oznaczać, że jasność obrazu wideo w nocy jest zbyt niska. Skutkuje to znikomą użytecznością obrazu wideo.
Ponadto podczas instalacji kamery należy uważać, aby w bezpośredniej bliskości okolicy pola widzenia kamery nie znajdowały się żadne obiekty (np. rynna dachowa lub ściana). W takiej sytuacji może dojść do odbicia światła IR od tych obiektów. Na obrazie wideo widoczne byłyby wtedy pierścieniowate miksowania obiektu w kierunku przeciwnym.
5.3. Zasilanie elektryczne
| UWAGA!Przed przystąpieniem do wykonania instalacji należy upewnić się, że napięcie zasilające jest zgodne z napięciem znamionowym kamery. |
Kamery wymagają zasilania napięciem 12 V DC/24 V AC. Nie należy uwzględniać biegunowości zasilania napięciem stałym.
5.4. Montaż kabla wideo
Do transmisji sygnału wideo HD-SDI z kamery do nagrywarki konieczne jest podłączenie kabla koncentrycznego typu RG59 lub RG6 z wtykiem BNC (male, męski) do złącza z napisem „TVI”. Długość kabla do następnego urządzenia nie może przekraczać odpowiednio 500 m (RG6) lub 300 m (RG59).
Do analogowego wyjścia wideo (napis „CVBS”) można podłączyć kabel koncentryczny typu RG59 lub RG6. Długość kabla łączącego kamerę z następnym urządzeniem nie może przekraczać 100 metrów.
![]() | Aby zapewnić optymalną jakość transmisji sygnału HD-TVI, kabel nie może być w żadnym miejscu zagięty, zgnieciony, ani ułożony z zachowaniem zbyt małego promienia (min. promień wygięcia to 6 cm).Jeśli kabel jest uszkodzony lub uległ porowaceniu ze względu na starość, może mieć to również wpływ na jakość sygnału lub obrazu (np. zacienienie wokół krawędzi). |
5.5. Przełączanie między DWDR wł./wył.
Na płytce obwodu drukowanego kamery znajduje się przełącznik, którym można włączyć lub wyłączyć funkcję DWDR.
Funkcję DWDR oraz każdy inny rodzaj obsługi kontrastu można skonfigurować w menu ekranowym (lokalnie na kamerze lub przez ABUS HD-TVI DVR).

6.1. Otwieranie menu ekranowego (OSD)
Menu ekranowe (OSD, On-Screen-Display) niniejszej kamery można otworzyć albo za pomocą dżojstika znajdującego się na spodzie kamery, albo przez ABUS HD-TVI DVR. W tej sytuacji należy posłużyć się instrukcją obsługi ABUS HD-TVI DVR.
6.2. Opis menu ekranowego (OSD)
Po wciśnięciu przycisku sterowania menu OSD otwarte zostanie menu ekranowe OSD. Za pośrednictwem tego menu ekranowego można dokonać ustawień szczegółowych.
| MENU | |
| 1. VIDEO OUT PAL | |
| 2. JEZYK | POL |
| 3. MENU GŁÓWNE ↓ | |
| Funkcja Opis | |
| VIDEO OUT Ustawienie standardu obrazuPAL:wyjście wideo i wyjście monitora serwisowego ustawione są standardowo na 50 Hz (np. 720p50, 1080p50 lub PAL)NTSC:wyjście wideo i wyjście monitora serwisowego ustawione są standardowo na 60 Hz (np. 720p60, 1080p60 lub NTSC) | |
| JEZYK | Ustawienie języka wyświetlanego w menu ekranowymZmiana języka:Do wyboru języka służą przyciski LEWO i PRAWO. Aby zastosować wybrany język, należy wcisnąć przycisk ENTER. |
| MENU GŁÓWNE | Rozszerzone ustawienia kameryAby wywołać menu rozszerzonych ustawień kamery, należy wcisnąć przycisk ENTER. |
MENU GŁÓWNE
HDCC62510, HDCC72510
MENU GŁÓWNE
- SMART FOCUS ↓
- SCENE INDOOR
- PRZYSŁONA
R ECZNIE - NAŚWIETLANIE ↓
- BACKLIGHT WYL.
- KOMPENSACJA BIELI ATW
- DZIEN/NOC ZEWN.
- REDUKCJA ZAKŁÓCEŃ ↓
- SPECJALNE ↓
- USTAWIANIE ↓
- RESET ↓
- WYJŚCIE ↓
HDCC32500, HDCC42500
MENU GŁÓWNE
- SCENE INDOOR
- PRZYSŁONA
R ECZNIE - NAŚWIETLANIE ↓
- BACKLIGHT WYL.
- KOMPENSACJA BIELI ATW
- DZIEŃ/NOC ZEWN.
- REDUKCJA ZAKŁÓCEŃ ↓
- SPECJALNE ↓
- USTAWIANIE ↓
- RESET ↓
- WYJŚCIE ↓
SMART FOCUS
Tylko HDCC62510, HDCC72510
| Funkcja Opis | |
| SMART FOCUS | Funkcja Smart Focus pozwala na wyświetlanie wartości liczbowej ustawienia ostrości. Im wyższa wartość, tym lepsze ustawienie ostrości w aktualnych warunkach otoczenia.Należy zwrócić uwagę, aby wartość ostrości ustawionej w dzień sprawdzić pod kątem możliwości zastosowania w nocy.Naciskając ponownie przycisk ENTER można powrócić do poprzedniej strony menu. |
SCENE
| Funkcja Opis | |
| SCENE | Wybór rodzaju sceny, który powoduje zastosowanie określonych wcześniejustawień kamery. Wybór:INDOOR: wnętrze bez dużych różnic jasności obrazuOUTDOOR: na zewnątrz (z dobrymi właściwościami odbijającymi lub światłem resztkowym)INDOOR1: wnętrze z dużymi różnicami jasności obrazuLOW-LIGHT: na zewnątrz (ze złymi właściwościami odbijającymi lub bez światła resztkowego) |
PRZYSŁONA
| Funkcja Opis | |
| PRZYSŁONA Ustawienie typu obiektywu. | |
NAŚWIETLANIE
| Funkcja Opis | |
| SHUTTER Ustawienie czasu naświetlania | |
| AGC | Ustawienie maks. wartości wzmocnienia (limit górny), jakiej kamera używa(0~15). Kamera automatycznie dokonuje wyboru wartości wzmocnienia. |
| CZUŁOŚĆ | Ustawienie długiego czasu naświetlania. Długie naświetlanie każdego obrazusprawia, że wykonane obrazy są jaśniejsze. Skutkuje to redukcją częstotliwościodświeżania obrazu (im dłuższe naświetlanie, tym niższa częstotliwośćodświeżania obrazu)WYŁ.: długi czas naświetlania wył.AUTO (2x~30x): długi czas naświetlania wł., z wartością limitu górnego |
| JASNOŚĆ | Ustawienie podstawowej jasności obrazu (1~100) |
| D-WDR | Poprawienie stosunku kontrastu obrazu za pośrednictwem oprogramowania.Ciemne części obrazu zostają rozjaśnione, przy równoczesnej próbienierozjaśniania bardziej już jasnych części obrazu.WYŁ.: funkcja wyłączonaWŁ.: funkcja włączona |
| USUWANIE MGŁY | Ta funkcja poprawia jakość obrazu, gdy widok z kamery ograniczony jest mgałą.WYŁ.: funkcja wyłączonaWŁ.: funkcja włączonaPOZYCJA/WIELKOŚĆ: ustawienia wielkości i pozycji obszaru referencyjnegostOPNIOWANIE poziomy intensywności funkcji |
| WSTECZ | Powrót do poprzedniej strony menu |
BACKLIGHT
| Funkcja Opis | |
| WYŁ. | Wyłączenie jakiejkolwiek obsługi odblasku lub kontrastu |
| WDR | Funkcja Wide Dynamic Range. Obsługa kontrastu obrazu wideo przez dwukrotne naświetlanie obrazu (naświetlanie krótkie i długie).WZMOCNIENIE (NISKIE/ŚREDNIE/WYSOKIE): intensywność funkcjiWDR BRIGHT (0~60): przesunięcie ustawienia podstawowego na skali jasnościWDR OFFSET (0~60): zmiana podstawowego czynnika wzmocnienia |
| BLC | Back Light Compensation. Kompensacja oświetlenia konturowego. Ta funkcja pomaga w zaciemnieniu jasnych części obrazu wideo, przy czym jasność ciemnych części obrazu nie ulega zmianie.WZMOCNIENIE (NISKIE/ŚREDNIE/WYSOKIE): intensywność funkcji POWIERZCHNIA (POZYCJA/WIELKOŚĆ): Ustawienie obszaru referencyjnego do obliczeń. Należy nacisnąć przycisk ENTER, aby za pomocą przycisków sterujących zmienić pozycję. Należy ponownie nacisnąć przycisk ENTER, aby za pomocą przycisków sterujących zmienić wielkość.STANDARD: Należy nacisnąć przycisk ENTER, aby przywrócić ustawienia fabryczne funkcji BLC. |
| HSBLC | Ta funkcja zaznacza na czarno części obrazu powyżej określonego poziomu jasności. Z tej funkcji można korzystać np. wyłącznie w nocy przy świecących z naprzeciwka reflektorach samochodowych. Reflektory zostaną w tej sytuacji zaznaczone na czarno. Numery rejestracyjne znajdujące się w okolicy reflektorów będą bardziej czytelne.WYBÓR (POWIERZCHNIA 1~4): Wybór jednego z maks. 4 obszarów. W tym obszarze zostanie zastosowana ta funkcja.WYŚWIETLANIE (WŁ./WYŁ.): Włączanie/wyłączanie obszaru. Należy nacisnąć raz lub 2 razy przycisk ENTER, aby ustawić pozycję i wielkość za pomocą przycisków sterujących.LEVEL (0~100): Wartość progowa jasności, od której piksel zaznaczany jest na czarno.TRYB (ZAWSZE/TYLKO NOC): Użycie tej funkcji zawsze lub tylko w trybie nocnym.MASKOWANIE (WŁ./WYŁ.): Włączanie/wyłączanie wszystkich obszarów.STANDARD: Należy nacisnąć przycisk ENTER, aby przywrócić ustawienia fabryczne funkcji HSBLC. |
| WSTECZ Powrót do poprzedniej strony menu | |
KOMPENSACJA BIELI
| Funkcja Opis | |
| ATW Auto Tracking | White BalanceKompensacja bieli jest przeprowadzana automatycznie przez kamerę i nieustannie aktualizowana. |
| AWC -> SET Po wybraniu tej funkcji kompensacja bieli przeprowadzana jest jednorazowo po naciśnięciu przycisku ENTER, a następnie trwale zapamiętywana. | |
| RĘCZNIE | Ręczne ustawienie kompensacji bieliNIEBIESKI (0~100): udział koloru niebieskiego w obrazie wideoCZERWONY (0~100): udział koloru czerwonego w obrazie wideo |
| WSTECZ Powrót do poprzedniej strony menu | |
DZIEŃ/NOC
| Funkcja Opis | |
| ZEWN. | Przełączanie dzień/noc (ICR/IR) sterowane jest fotodetektorem wbudowanym w kamerze (próg przełączania: 5–15 luksów)DIODY IR LED (WŁ./WYŁ.): W trybie nocnym można w razie potrzeby wyłączyć wbudowane diody IR LED. |
| KOLOR Kamera stale | pozostaje w trybie kolorowym. Filtr obrotowy podczerwieni usytuowany jest stale przed obiektywem, a diody IR LED są stale wyłączone. |
| BIAŁO-CZARNY | Kamera stale pozostaje w trybie biało-czarnym. Filtr obrotowy podczerwieni ma stałą odległość od obiektywu. Diody IR LED są automatycznie włączane i wyłączane za pomocą fotodetektora. |
| WSTECZ Powrót do poprzedniej strony menu | |
REDUKCJA ZAKŁÓCEŃ
| Funkcja Opis | |
| 2DDNR | Funkcja redukcji zakłóceń, zoptymalizowana dla statycznych części obrazuWŁ.: funkcja włączonaWYŁ.: funkcja wyłączona |
| 3DDNR | Funkcja redukcji zakłóceń, zoptymalizowana dla ruchu (wyświetłanie obraz-obraz)WŁ.: funkcja włączonaWYŁ.: funkcja wyłączona |
| WSTECZ Powrót do poprzedniej strony menu | |
SPECJALNE
| Funkcja Opis | |
| TYTUŁ | WYŁ.: wyłączenie wyświetlania tytułu na obrazie wideoWŁ.: włączenie wyświetlania tytułu na obrazie wideo, jeśli tytuł został nadany. Należy nacisnąć przycisk ENTER, aby przejść do podmenu.Do ustawienia kursora na żądanym znaku należy użyć przycisków sterujących. Wyświetlane są wszystkie dostępne znaki. Należy nacisnąć przycisk ENTER, aby wybrać znak.← poruszanie kursorem w wierszu tytułowym w lewo← poruszanie kursorem w wierszu tytułowym w prawoCLR usunięcie całego wiersza tytułowegoPOS zmiana pozycji wyświetlania tekstu. Proszę wybrać POS, następnie nacisnąć ENTER i użyć przycisków sterujących. Naciskając ponownie przycisk ENTER można przejść do poprzedniego poziomu menu.END opuszczanie menu |
| EFEKT D | W tej opcji menu dostępne są rozmaite cyfrowe funkcje do wprowadzania zmian w obrazie wideo.ZAMROŻENIE: zamrożenie obrazu wideoODBICIE LUSTRZANE: W tym miejscu dostępne są opcje odbicia lustrzanego w poziomie, obrotu w pionie oraz obrotu w poziomie i odbicia lustrzanego w pionie.ZOOM CYFROWY: Zoom cyfrowy obrazu wideo. Ustawianie czynnika powiększającego.S/N: Zmiana fragmentu obrazu wideo przy włączonym zoomie cyfrowym.ZOOM CYFROWY SMART: Automatyczny zoom cyfrowy wybranego obszaru obrazu wideo uruchamiany wskutek wykrycia ruchu przez funkcję wewnętrzna kamery.WYBÓR: Można skonfigurować 2 obszary dla funkcji automatycznego zoomu cyfrowego. Wybór za pomocą przycisków w lewo/w prawo.WYŚWIETLANIE: Włączanie/wyłączanie ramki podglądu. Za pomocą przycisku ENTER można następnie zmienić pozycję obszaru.CZUŁOŚĆ: Wrażliwość na wykrywanie ruchu.ZOOM CYFROWY: Ustawianie czynnika powiększającego po wykryciu ruchu w skonfigurowanym obszarze.CZAS: Czas trwania automatycznego zoomu cyfrowego.Następnie nastąpi automatyczne przełączenie na tryb pełnoekranowy.STANDARD: Cofnięcie wszystkich włączonych ustawień funkcji zoomu cyfrowego SMART.Funkcja ZOOM CYFROWY SMART włączona zostaje dopiero po opuszczeniu menu kamery.NEGATYW: Wyświetłanie obrazu wideo w negatywie. |
| RUCH | Wewnętrzne wykrywanie ruchu kamery jest standardowo wbudowane w platformę procesora. Ten typ kamery nie jest wyposażony w złącze (np. wyjście alarmowe) umożliwiające korzystanie z tej funkcji.WYŁ.: wyłączenie funkcjiWŁ.: włączenie funkcjiWYBÓR POWIERZCHNI (1~4): wybór obszaru (maks. 4)WYŚWIETLANIE POWIERZCHNI (WŁ./WYŁ.): Włączanie/wyłączanie ramki podglądu. Za pomocą przycisku ENTER można następnie zmienić pozycję i wielkość obszaru.CZUŁOŚĆ (0~100): Wrażliwość na wykrywanie ruchu.WYKRYWANIE RUCHU (WŁ./WYŁ.): Podczas ruchu na podglądzie na żywo pojawi się zaznaczenie w odpowiednim obszarze.STANDARD: Cofnięcie wszystkich włączonych ustawień tej funkcji. |
| STREFY PRYWATNE | Ta funkcja umożliwia konfigurację stref prywatnych w obrazie wideo w celu ochrony obszarów nieobjętych monitoringiem.WYBÓR POWIERZCHNI (1~8): wybór obszaru do konfiguracji WYŚWIETLANIE POWIERZCHNI (WYŁ./OBRÓT KOLOR/MÓZAIKA): wybórsposobu zaznaczeniaNależy nacisnąć ENTER,aby skorzystać z funkcji:POZYCJA: zmiana pozycji maskiWIELKOŚĆ: zmiana wielkości maskiKOLOR (0~15): wybór koloru (tylko przy zaznaczonym sposobie zaznaczenia KOLOR)NAŁOŻENIE/PRZEJRZYSTOŚĆ (0~3) intensywność wyświetlania kolorów (przejrzystość)STANDARD: Cofnięcie wszystkich włączonych ustawień tej funkcji. |
| USZKODZENIE funkcja korekty uszkodzonych pikseli w czujniku obrazowymNA ŻYWO (WŁ./AUTO/WYŁ.): włączona stała korekta pikseliSTATIC DPC (WŁ./WYŁ.): statyczna korekta uszkodzonych pikseli podczas ponownego uruchamiania | |
| WSTECZ Powrót do poprzedniej strony menu | |
USTAWIANIE
| Funkcja Opis | |
| OSTROŚĆ | ustawianie ostrości krawędzi i powierzchni (zmiana obrazu wideo za pośrednictwem oprogramowania) (0~15) |
| MONITOR | Dopasowanie sygnału kamery do urządzenia odtwarzającego lub do najbliżej podłączonego urządzenia.LCD: optymalizacja dla monitorów LCDGAMMA: Automatyczne lub ręczne ustawianie współczynnika GammaUKR. NIEBIESKI (0~100): ustawienie współczynnika koloru niebieskiegoUKR. CZERWONY (0~100): ustawienie współczynnika koloru czerwonegoCRT: optymalizacja dla monitorów CRTWSPÓŁCZYNNIK KOLORU CZARNEGO (-30~+30): ustawieniewspółczynnika koloru czarnegoUKR. NIEBIESKI (-30~+30): ustawienie współczynnika koloru niebieskiegoUKR. CZERWONY (-30~+30): ustawienie współczynnika koloru czerwonego |
| LSC | (WŁ./WYŁ.): |
| WSTECZ Powrót do poprzedniej strony menu | |
RESET
| Funkcja Opis | |
| USTAWIENIA FABRYCZNE | (RESET): Przywrócenie ustawień fabrycznych dla wszystkich ustawień kamery w menu głównym |
| WSTECZ Powrót do poprzedniej strony menu | |
WYJŚCIE
| Funkcja Opis | |
| WSTECZ Opuszczenie menu OSD | |
7. Konserwacja i czyszczenie
7.1. Konserwacja
Należy regularnie sprawdzać bezpieczeństwo techniczne produktu, np. czy obudowa nie jest uszkodzona.
Jeżeli istnieją powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, wycofaj produkt z eksploatacji i zabezpiecz go przed przypadkowym uruchomieniem.
Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli:
- urządzenie ma widoczne uszkodzenia,
- urządzenie nie działa.

Pamiętaj, że:
Produkt nie wymaga konserwacji ze strony użytkownika. Nie ma on części wymagających sprawdzania lub konserwacji przez użytkownika, dlatego nie należy go nigdy otwierać.
7.2. Czyszczenie
Produkt należy czyścić czystą, suchą ściereczką. W razie większych zabrudzeń ściereczkę można zwilżyć letnią wodą.

Uważaj, aby do wnętrza urządzenia nie dostała się jakakolwiek ciecz.
Nie używaj chemicznych środków czyszczących, ponieważ mogą one uszkodzić powierzchnię obudowy oraz ekranu (odbarwienia).
8. Utylizacja

Uwaga: Dyrektywa UE 2002/96/WE reguluje kwestię prawidłowego wycofania z użycia i utylizacji urządzeń elektronicznych oraz obchodzenia się z nimi. Ten symbol oznacza, że w związku z ochroną środowiska urządzenie należy zutylizować po upływie okresu jego żywotności zgodnie z obowiązującymi przepisami prawnymi, oddzielnie od odpadów z gospodarstw domowych oraz odpadów przemysłowych. Utylizacja może być przeprowadzona przez autoryzowane punkty zbiórki w kraju użytkownika. Należy przestrzegać lokalnych przepisów w zakresie utylizacji materiałów. Dodatkowe informacje dotyczące wycofania z użytku (obejmujące również kraje spoza UE) można uzyskać od organów administracji lokalnej. Selektywna zbiórka i recykling umożliwiają oszczędność zasobów naturalnych, a sam recykling, o ile jest realizowany zgodnie z przepisami, zapewnia ochronę zdrowia i środowiska.
9. Dane techniczne
| Numer modelu HDCC62510 | |
| Czujnik obrazowy 1/3" Progressive | Scan CMOS |
| Typ kamery tubowa Vario | |
| Rozdzielczość | 1080p25, |
| Elementy obrazowe (efektywne) 19 | 20 (H) × 1080 (V) |
| Obiektyw 2,8–12 mm, obiektyw ogniskowy Vario (ręczny) | |
| Ogniskowanie | ręczne, ze wskazaniem najwyższej wartości ostrości przez OSD |
| Kąt widzenia w poziomie 32°–92° | |
| Przełączanie dzień/noc | Elektromechaniczny filtr IR-Cut |
| Minimalne oświetlenie (kolor) 0,1 luksa | |
| Minimalne oświetlenie (cz-b) | 0,001 luksa (wł. integracja obrazu) |
| Minimalne oświetlenie (IR) 0 luksów | |
| Integracja obrazu 2x–16x | |
| Redukcja zakłóceń | 2D DNR/3D DNR |
| Elektroniczna regulacja migawki | 1/25 s do 1/50 000 s |
| Sterowanie kamerą | Menu ekranowe (OSD) |
| Kompensacja oświetlenia konturowego | DWDR, BCL, HSBLC |
| Maskowanie stref prywatnych | 8 obszarów z dowolną konfiguracją |
| Zoom cyfrowy | Tak |
| System wideo | HD-TVI |
| Diody IR LED | tak, LED zasilania |
| Zasięg IR | 40 m |
| Smart IR | Tak |
| Złącza | sygnał wideo (HD-TVI, BNC), sygnał wideo (FBAS, BNC), napięcie zasilające |
| Napięcie zasilające | 12 V DC ± 10%, 24 V AC ± 10% |
| Pobór prądu | maks. 700 mA (maks. 8.5 W) |
| Temperatura pracy | -20°C–+60°C |
| Wilgotność powietrza | maks. 90% |
| Wymiary (dł. x szer. x wys.) | 300 x 100 x 107 mm |
| Masa | 1100 g |

Zasięg IR zależy w znacznym stopniu od warunków lokalnych. Jeśli jakość odzwierciedlenia otoczenia w polu widzenia kamery nie jest dobra lub jeśli w maks. zasięgu podświetlenia nie znajduje się żaden obiekt, może to oznaczać, że jasność obrazu wideo w nocy jest zbyt niska. Skutkuje to znikomą użytecznością obrazu wideo.
Ponadto podczas instalacji kamery należy uważać, aby w bezpośredniej bliskości okolicy pola widzenia kamery nie znajdowały się żadne obiekty (np. rynna dachowa lub ściana). W takiej sytuacji może dojść do odbicia światła IR od tych obiektów. Na obrazie wideo widoczne byłyby wtedy pierścieniowate miksowania obiektu w kierunku przeciwnym.
HDCC62510

Niniejsza instrukcja obsługi jest publikacją ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Wszystkie prawa, także do tłumaczenia, zastrzeżone. Reprodukcje wszelkiego rodzaju, np. fotokopia mikrofilm oraz zapis w elektronicznych systemach przetwarzania danych wymagają pisemnej zgody wydawcy.
Przedruk, także we fragmentach, zabroniony.
Niniejsza instrukcja obsługi odzwierciedla stan faktyczny w dacie złożenia do druku.
Zmiany techniczne i zmiany wyposażenia zastrzeżone
