HDCC62510 - Caméra de surveillance ABUS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Caméra de surveillance HD
Marque	ABUS
Modèle	HDCC62510
Résolution	1920 x 1080 pixels (Full HD)
Type de capteur	CMOS 1/2,8"
Vision nocturne	Oui, jusqu'à 20 mètres (LED infrarouge)
Angle de vue	90° (horizontal)
Alimentation	12 V CC, <5 W
Dimensions (L x l x H)	70 x 70 x 150 mm
Poids	Environ 400 g
Indice de protection	IP66 (résistant aux intempéries)
Sortie vidéo	BNC (HD-CVI / TVI / AHD)
Fonctions principales	Détection de mouvement, compensation de contre-jour, réduction du bruit numérique
Entretien et nettoyage	Nettoyer l'objectif avec un chiffon doux et sec; vérifier les connexions
Sécurité	Installation en hauteur, fixation solide pour éviter les chutes
Pièces détachées et réparabilité	Câble BNC, support de fixation, alimentation externe
Informations générales	Garantie constructeur 2 ans, fabriqué en Allemagne

FOIRE AUX QUESTIONS - HDCC62510 ABUS

Comment installer la caméra ABUS HDCC62510 ?

Fixez le support au mur ou au plafond à l'aide des chevilles fournies. Connectez le câble BNC à un enregistreur DVR compatible et branchez l'alimentation 12V. Réglez l'angle de vue en desserrant la vis de rotation.

Quelle est la portée de vision nocturne ?

La caméra dispose de LED infrarouge offrant une portée allant jusqu'à 20 mètres dans l'obscurité totale.

Cette caméra est-elle compatible avec un enregistreur NVR ?

Non, il s'agit d'une caméra analogique HD (HD-CVI/TVI/AHD). Elle nécessite un DVR compatible, pas un NVR IP.

Quelle résolution maximale supporte-t-elle ?

La résolution maximale est de 1920 x 1080 pixels (Full HD) à 30 images par seconde.

Peut-on utiliser cette caméra en extérieur ?

Oui, elle possède un indice de protection IP66 qui la rend étanche à la pluie et à la poussière.

Comment réinitialiser la caméra aux paramètres d'usine ?

Maintenez le bouton de réinitialisation (sous le capot arrière) enfoncé pendant 10 secondes avec un trombone. Les réglages reviendront aux valeurs par défaut.

Quel type de câble utiliser ?

Utilisez un câble coaxial BNC de type RG59 ou RG6 pour la vidéo, et une paire torsadée pour l'alimentation si nécessaire. La distance maximale recommandée est de 150 mètres.

La caméra prend-elle en charge la détection de mouvement ?

Oui, elle intègre une fonction de détection de mouvement configurable via le DVR. Vous pouvez définir des zones de détection et envoyer des alertes.

Quelle est la consommation électrique ?

La consommation est inférieure à 5 Watts sous 12V DC. Une alimentation standard de 1A suffit.

Que faire si l'image est floue ?

Vérifiez que la lentille n'est pas sale (nettoyez avec un chiffon microfibre). Ajustez la mise au point en tournant la bague autour de l'objectif. Assurez-vous que le câble BNC est bien connecté.

MODE D'EMPLOI HDCC62510 ABUS

Manuel d'utilisateur

Version ☐☐/2015

CE

Traduction française du manuel original allemand. À conserver pour une utilisation ultérieure.

Introduction

Chère Cliente, cher Client,

Nous vous remercions d'avoir choisi ce produit.

Cet appareil est conforme aux exigences des directives européennes en vigueur. La déclaration de conformité est disponible auprès de :

Lorsque vous utilisez ce produit, respectez les consignes du manuel d'utilisateur afin de ne pas altérer la conformité du produit et sa sécurité de fonctionnement.

Avant la mise en service du produit, veuillez lire le manuel d'utilisateur dans son intégralité et respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans cette notice sont des marques déposées de leurs propriétaires respectifs. Tous droits réservés.

Pour toute question, adressez-vous à votre installateur ou revendeur spécialisé.

Clause de non-responsabilité

Ce manuel d'utilisateur a été rédigé avec le plus grand soin. Si vous constatez malgré tout des omissions ou autres imprécisions, nous vous prions de bien vouloir nous les signaler par écrit à l'adresse indiquée au dos de ce manuel.

La société ABUS Security-Center GmbH & Co. KG décline toute responsabilité en cas d'erreurs techniques ou typographiques et se réserve le droit de modifier à tout moment le produit et le manuel d'utilisateur sans préavis.

ABUS Security-Center n'est pas responsable des dommages consécutifs, directs ou indirects, liés à l'équipement, aux performances et à l'utilisation de ce produit.

Le contenu de ce document ne fait l'objet d'aucune garantie.

Signification des pictogrammes

	Le pictogramme représentant un éclair à l'intérieur d'un triangle est utilisé en cas de danger pour la santé (par exemple risque d'électrocution).
	Le pictogramme représentant un point d'exclamation dans un triangle indique la présence, dans ce manuel, d'instructions importantes devant être impérativement respectées.
	Ce pictogramme indique la présence de conseils et d'instructions d'utilisation spécifiques.

Consignes de sécurité importantes

	En cas de dommages consécutifs au non-respect de ce manuel d'utilisateur, la garantie devient caduque. Nous déclinons toute responsabilité pour les dommages consécutifs.
	Nous déclinons toute responsabilité pour les dommages matériels et/ou corporels résultant d'une manipulation non conforme ou du non-respect des consignes de sécurité. Dans de tels cas, la garantie devient caduque.

Chère Cliente, cher Client, les consignes de sécurité et mises en garde suivantes sont destinées à la protection de votre santé ainsi qu'à la protection de l'appareil. Veuillez lire attentivement les points suivants :

• Ce produit ne contient aucune pièce nécessitant un entretien. Par ailleurs, tout démontage du produit entraînera automatiquement l'annulation de la certification (CE) et de la garantie.
• Une chute, même de faible hauteur, risque d'endommager le produit.
• Installez le produit de manière à ce que l'enregistreur d'images de l'appareil ne soit pas directement exposé aux rayons du soleil. Veuillez respecter les consignes de montage mentionnées au chapitre correspondant de ce manuel.
• Cet appareil a été conçu pour une utilisation à l'intérieur et à l'extérieur (IP66).

Évitez d'utiliser le produit dans les conditions défavorables suivantes :

• Lieu humide ou humidité élevée de l'air
• Froid ou chaleur extrême
• Exposition directe aux rayons du soleil
• Poussières ou gaz, vapeurs ou solvants inflammables
• Fortes vibrations
• Champs magnétiques intenses, comme à proximité de machines ou de haut-parleurs
• Il est interdit d'installer la caméra sur des surfaces instables.

Consignes de sécurité générales :

• Ne laissez pas traîner le matériel d'emballage. Dans les mains d'un enfant, les films et sacs en plastique, les éléments en polystyrène, etc. peuvent devenir des jouets dangereux.
• Pour des raisons de sécurité, la caméra de vidéosurveillance doit être tenue hors de la portée des enfants en raison des petites pièces qu'ils pourraient avaler.
• N'introduisez jamais d'objets à travers les ouvertures de l'appareil.
• Utilisez uniquement les appareils auxiliaires/accessoires préconisés par le fabricant. Ne raccordez pas de produits incompatibles.
• Veuillez respecter les consignes de sécurité et les manuels d'utilisateur des autres appareils raccordés.
• Avant de mettre l'appareil en service, vérifiez qu'il n'est pas endommagé. En cas de dommages, ne mettez pas l'appareil en service !
• Respectez les limites de la tension de service indiquées dans les caractéristiques techniques. Toute tension supérieure est susceptible d'endommager l'appareil et de compromettre votre sécurité (risque d'électrocution).

Consignes de sécurité

1. Alimentation électrique : Tenez compte des informations mentionnées sur la plaque signalétique concernant l'alimentation électrique et la consommation de courant.
2. Surcharge

Évitez toute surcharge des prises secteur, des rallonges de câble et des adaptateurs, ceci pouvant entraîner un risque d'électrocution ou d'incendie.

1. Nettoyage

Nettoyez l'appareil uniquement avec un chiffon humide et n'utilisez pas de produits de nettoyage agressifs.

Avant le nettoyage, coupez l'alimentation électrique de l'appareil.

Avertissements

Avant la première mise en service, vous devez avoir lu et respecter toutes les consignes de sécurité et d'utilisation !

1. Respectez les consignes suivantes pour ne pas endommager le câble et la prise secteur :

2. Pour débrancher l'appareil du secteur, retirez-le de la prise secteur sans tirer sur le câble secteur.

3. Tenez le câble secteur le plus loin possible de tout appareil de chauffage pour éviter la fonte de la gaine en plastique du câble.

4. Suivez attentivement ces instructions. Leur non-respect pourrait conduire à une électrocution :

5. N'ouvrez jamais le boîtier ni le bloc d'alimentation.

6. N'introduisez aucun objet métallique ou inflammable à l'intérieur de l'appareil.

7. Pour éviter les dommages dus à des surtensions (en cas de foudre par exemple), veuillez utiliser une protection contre les surtensions.

8. Lorsqu'un appareil tombe en panne, débranchez-le immédiatement du secteur et signalez la panne à votre revendeur.

Avant d'installer l'appareil dans un système de vidéosurveillance existant, veillez à ce que tous les appareils soient déconnectés du circuit secteur et du circuit basse tension.

En cas de doute, ne procédez pas vous-même au montage, à l'installation et au câblage, mais confiez-les à un professionnel qualifié. Toute intervention mal exécutée et réalisée par un non-professionnel sur le réseau électrique ou sur les installations domestiques peut être dangereuse, pour vous-même et pour autrui.Les installations doivent être câblées de manière à ce que le circuit secteur et le circuit basse tension soient toujours séparés. Ils ne doivent en aucun cas être reliés ou pouvoir être reliés suite à un défaut.

Déballage

Veuillez manipuler l'appareil avec la plus grande précaution lorsque vous le retirez de l'emballage.

Si l'emballage d'origine est endommagé, examinez tout d'abord l'appareil. Si ce dernier a subi des dommages, veuillez le renvoyer avec son emballage et en informer le service de livraison.

Table des matières

1. Utilisation conforme aux prescriptions 46

2. Étendue de la livraison....46

3. Caractéristiques et fonctions ....46

4. Description de la caméra ....47

5. Montage / Installation 48

5.1. Montage de la caméra 48

5.2. Orientation de la caméra....49

5.3. Alimentation électrique....49

5.4. Installation du câble vidéo....49

5.5. Commutation entre DWDR activé/désactivé....50

1. Menu d'affichage à l'écran....51

6.1. Ouverture du menu d'affichage à l'écran 51

6.2. Description du menu d'affichage à l'écran 51

1. Maintenance et nettoyage....58

7.1. Maintenance....58

7.2. Nettoyage....58

1. Élimination ....58

2. Caractéristiques techniques....59

1. Utilisation conforme aux prescriptions

Cette caméra convient tant au fonctionnement de jour que de nuit. Elle fournit des images vidéo en résolution Full-HD et le signal de sortie est disponible au format HD-TVI. Ceci permet d'utiliser des câbles coaxiaux classiques pour la transmission des signaux. Elle permet la vidéosurveillance en association avec un enregistreur. L'appareil a été conçu pour une utilisation à l'intérieur et à l'extérieur.

2. Étendue de la livraison

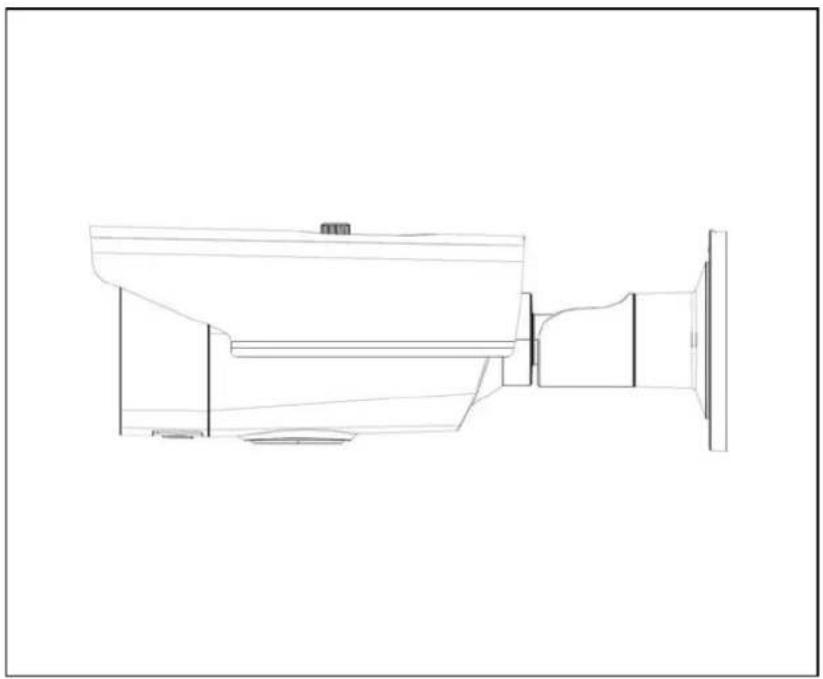

HD-TVI Vario Tube pour l'extérieur	Consignes de sécurité
Outil d'installation	Gabarit de perçage

3. Caractéristiques et fonctions

• Transmission via l'infrastructure CCTV classique (câble coaxial jusqu'à 500 mètres)
• Objectif Vario 2,8 – 12 mm
• Enregistreur d'images CMOS 1/3"
  • LED IR pour vision nocturne
  • DNR pour des images sans bruit
• Fonction DWDR permettant d'équilibrer les contrastes de l'image
• Boîtier résistant aux intempéries et support avec passage interne des câbles (IP66)

4. Description de la caméra

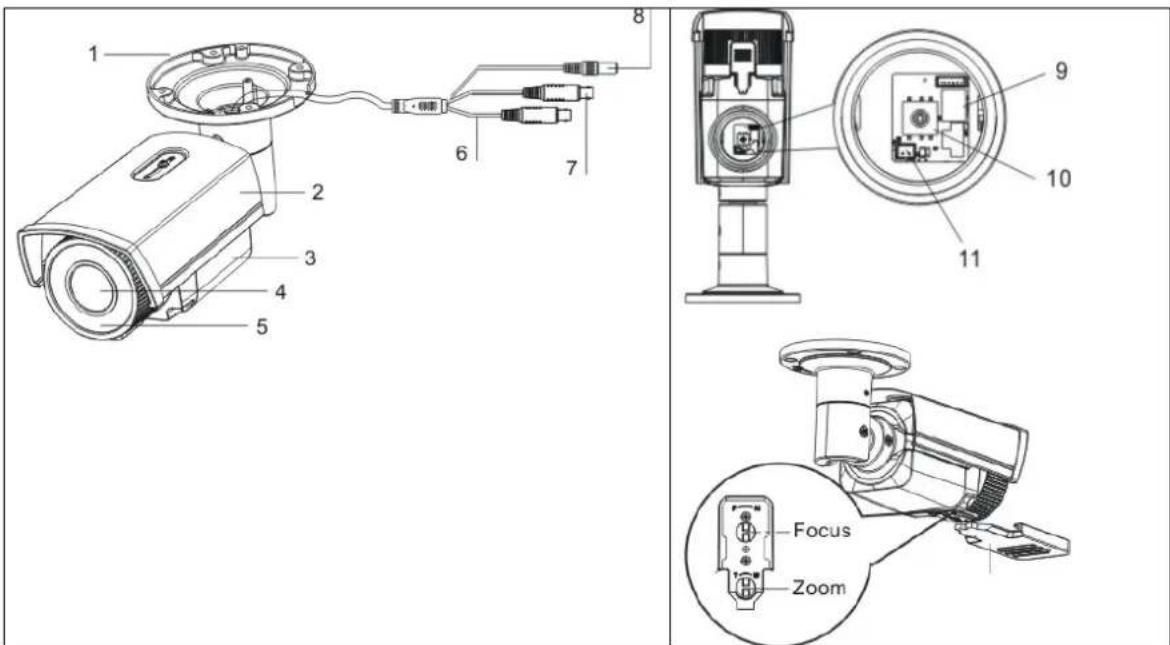

1 Support de caméra
2	Pare-soleil
3 Pièce centrale de caméra, avec réglage du zoom et de la mise au point au bas
4	Objectif
5	LED infrarouges
6 Sortie vidéo analogique (BNC, pour la maintenance, inscription "CVBS")
7 Sortie vidéo HD-TVI (BNC, inscription "TVI")
8 Raccordement de l'alimentation électrique (connexion 2 broches, 12 VCC, 24 VCA)
9 HDC C62510 : Commutateur entre DWDR activé/désactivé
10 Manette de commande du menu d'affichage à l'écran
11	Connexion supplémentaire pour la sortie vidéo analogique (adaptateur à 2 broches fourni)
Mise au point	Réglage de la mise au point
Zoom	Réglage du zoom

5. Montage / Installation

5.1. Montage de la caméra

ATTENTION!

Pendant le montage, la caméra doit être coupée de l'alimentation secteur.

Utilisez le gabarit de perçage fourni pour percer les trous de fixation. Pour le passage latéral des câbles, une ouverture est prévue dans la plaque de fond du support. Utilisez des chevilles et des vis adaptées au support pour fixer la caméra.

Les câbles peuvent être posés sur le côté ou dans le plafond/mur.

L'orientation de la caméra s'effectue à l'étape suivante. Pour cela, un écran de test analogique peut être branché à la caméra (uniquement à des fins d'essai, sur les modèles 720p activable à la place du signal HD-TVI). La connexion s'effectue au bas de la caméra soit avec le câble de raccordement de la caméra soit avec l'adaptateur fourni.

Après avoir orienté la caméra, resserrez les vis de fixation.

5.2. Orientation de la caméra

Le module caméra peut être orienté sur 3 axes.

1 : Vis de fixation (rotation)
2 : Vis de fixation (incliner)
3 : Vis de fixation (pivoter)

Après avoir orienté la caméra, réglez le zoom et la mise au point. Les options de réglage de la caméra se trouvent au bas de la caméra.

La portée IR dépend fortement des conditions ambiantes. Si l'environnement du champ de vision de la caméra est faiblement réfléchissant ou si aucun objet ne se trouve dans la portée max. de l'éclairage, l'image vidéo risque de ne pas être assez claire la nuit. L'image vidéo ne sera donc pas exploitable.

Par ailleurs, lors de l'installation de la caméra, assurez-vous qu'aucun objet ne se trouve à proximité immédiate du champ de vision de la caméra (par ex. une gouttière ou un mur). Il est possible que ces objets réfléchissent la lumière IR. Dans l'image vidéo, ceci se traduirait par des surexpositions circulaires dans le sens opposé de l'objet.

5.3. Alimentation électrique

ATTENTION!

Avant de commencer l'installation, assurez-vous que l'alimentation électrique correspond bien à la tension nominale de la caméra.

Les caméras exigent une alimentation électrique 12 V CC ou 24 VCA. Ne pas tenir compte de la polarité de l'alimentation en courant continu !

5.4. Installation du câble vidéo

Pour transmettre le signal vidéo HD-TVI de la caméra à un enregistreur, un câble coaxial de type RG59 ou RG6 à connecteur BNC (mâle) doit être branché au connecteur "TVI". La longueur du câble jusqu'au prochain appareil ne doit pas dépasser 500 m (RG6) ou 300 m (RG59).

Un câble coaxial de type RG59 ou RG6 peut être branché à la sortie vidéo analogique ("CVBS"). La longueur du câble jusqu'au prochain appareil ne doit pas dépasser 100 m.

Pour garantir la qualité parfaite de la transmission du signal HD-TVI, il est nécessaire que le câble ne soit ni coudé, ni écrasé, ni posé selon un rayon trop faible (rayon de courbure min. 6 cm).

Si le câble est endommagé ou devient poreux à cause de son ancienneté, ceci peut avoir des conséquences sur la qualité du signal et de l'image (par ex. formation d'ombre sur les contours).

5.5. Commutation entre DWDR activé/désactivé

Sur la carte du module caméra se trouve un commutateur qui active ou désactive la fonction DWDR.

La fonction DWDR ou tout autre type de traitement du contraste peut également être configuré(e) avec le menu d'affichage à l'écran (localement sur la caméra ou via l'ABUS HD-TVI DVR).

6. Menu d'affichage à l'écran

6.1. Ouverture du menu d'affichage à l'écran

Le menu d'affichage à l'écran de cette caméra est accessible via la manette se trouvant au bas ou via l'ABUS HD-TVI DVR. Pour cela, consultez le manuel d'utilisateur de l'ABUS HD-TVI DVR.

6.2. Description du menu d'affichage à l'écran

Appuyez sur le bouton de la commande du menu d'affichage à l'écran pour ouvrir le menu d'affichage à l'écran. Ce menu permet d'effectuer des réglages précis.

MENU

1. VIDEO OUT PAL
2. LANGUE GER
3. MENU PRINCIPAL ↓

Fonction Description
VIDEO OUT Réglage de la norme vidéo
	PAL: La sortie vidéo et la sortie de moniteur de service sont réglées sur la norme 50 Hz (par ex. 720p50, 1080p50 ou PAL)NTSC: La sortie vidéo et la sortie de moniteur de service sont réglées sur la norme 60 Hz (par ex. 720p60, 1080p60 ou NTSC)
LANGUE Réglage de la langue du menu affiché
	Modification de la langue : Sélectionnez la langue à l'aide des touches GAUCHE et DROITE. Appuyez sur la touche ENTER pour valider la langue sélectionnée.
MENU PRINCIPAL	Réglages avancés de la caméra
	Appuyez sur la touche ENTER pour ouvrir le menu des réglages avancés de la caméra.

MENU PRINCIPAL

HDCC62510, HDCC72510

MENU PRINCIPAL

1. SMART FOCUS ↓
2. SCENE INDOOR
3. DIAPHRAGME MANUEL
4. EXPOSITION ↓
5. BACKLIGHT OFF
6. BAL. DES BLANCS ATW
7. JOUR&NUIT EXTERNE
8. ÉLIM. BRUITS ↓
9. SPÉCIAL ↓
10. RÉGLER ↓
11. RESET ↓
12. SORTIE ↓

HDCC32500, HDCC42500

MENU PRINCIPAL

1. SCENE INDOOR
2. DIAPHRAGME MANUEL
3. EXPOSITION ↓
4. BACKLIGHT OFF
5. BAL. DES BLANCS ATW
6. JOUR&NUIT EXTERNE
7. ÉLIM. BRUITS ↓
8. SPÉCIAL ↓
9. RÉGLER ↓
10. RESET ↓
11. SORTIE ↓

SMART FOCUS

Uniquement HDCC62510, HDCC72510

Fonction Description
SMART FOCUS	La fonction Smart-Focus indique la valeur de réglage de la mise au point. Plus cette valeur est élevée, plus la mise au point sera satisfaisante dans les conditions ambiantes actuelles.Notez qu'une valeur de mise au point définie le jour doit être contrôlée pour son utilisation la nuit.Appuyez à nouveau sur la touche ENTER pour retourner dans la page de menu précédente.

SCENE

Fonction Description

SCENE

Sélection d'un type de scène qui applique des préréglages définis de la caméra.Sélection :INDOOR : Intérieur sans différences de luminosité importantes dans l'imageOUTDOOR : Extérieur (avec de bonnes propriétés de réflexion ou avec éclairage résiduel)INDOOR1 : Intérieur avec des différences de luminosité importantes dans l'imageLOW-LIGHT : Extérieur (avec de mauvaises propriétés de réflexion ou sans éclairage résiduel)

DIAPHRAGME

Fonction Description

DIAPHRAGME Réglage du type d'objectif.Manuel (fixe) : HDCC62510, HDCC72510 : Le réglage du zoom et de la mise au point s'effectue manuellement sur l'objectif)HDCC32500, HDCC42500 : Le réglage de la mise au point de l'objectif a déjà été effectué en usine, aucune modification n'est possible.Pour ce modèle, aucune possibilité de réglage n'est disponible !

EXPOSITION

Fonction Description
SHUTTER Réglage de la durée d'expositionAUTO: Adaptation automatique de la durée d'exposition aux conditions ambiantes.1/25~1/50000: Durée d'exposition fixe
AGC Réglage de la valeur de gain max. (limite supérieure) utilisée par la caméra(0~15). La caméra sélectionne automatiquement la valeur de gain.
SENSIBILITÉ Réglage de l'exposition longue. Par une exposition plus longue de chaque image, l'image qui en résulte est plus claire. Le taux d'images diminue (plus l'exposition est longue, plus le taux d'images est faible)OFF: Exposition longue désactivéeAUTO (2x~30x): Exposition longue activée, avec valeur pour la limite supérieure
LUMINOSITÉ Réglage de la luminosité de base de l'image (1~100)
D-WDR	Amélioration logicielle du rapport de contraste dans l'image. Les zones sombres sont éclaircies tout en préservant du mieux possible les zones claires.OFF: Fonction désactivéeON: Fonction activée
SUPPR.BROUILLARD	Cette fonction améliore la qualité de l'image lorsque l'affichage de la caméra est brumeux.OFF: Fonction désactivéeON: Fonction activéePOSITION/TAILLE: Réglage de la plage de référence de la taille et de la positionDEGRÉ Niveaux d'intensité de cette fonction
RETOUR Retour à la page de menu précédente

BACKLIGHT

Fonction Description
OFF Désactivation	du traitement du contre-jour ou du contraste
WDR Fonction Wide	Dynamic Range. Traitement du contraste de l'image vidéo par une double exposition (exposition courte et longue) de l'image.GAIN (FAIBLE / MOYEN / ÉLEVÉ) : Intensité de la fonctionWDR BRIGHT (0~60) : Modification du réglage de base sur l'échelle de luminositéWDR OFFSET (0~60) : Modification du facteur de gain de base
BLC Back Light Compensation	Compensation. Compensation du contre-jour. La fonction tente d'assombrir les zones claires de l'image vidéo tandis que la luminosité des zones sombres est préservée.GAIN (FAIBLE / MOYEN / ÉLEVÉ) : Intensité de la fonctionZONE (POSITION / TAILLE) : Réglage de la plage de référence pour le calcul. Appuyez sur ENTER pour modifier la position avec les touches de commande.Appuyez à nouveau sur ENTER pour modifier la taille avec les touches de commande.STANDARD : Appuyez sur ENTER pour restaurer les réglages d'usine de la fonction BLC.
HSBLC Cette fonction	non marque en noir les zones situées au-delà d'un niveau de luminosité défini. Cette fonction peut s'utiliser par ex. la nuit lorsque l'on croise des véhicules. Les phares des véhicules venant dans le sens opposé apparaissent en noir. Les plaques minéralogiques situées à côté des phares sont alors plus faciles à identifier.SÉLECTION (ZONE 1~4) : Sélection de l'une des 4 zones max. La fonction est utilisée dans cette zone.AFFICHAGE (ON / OFF) : Activer/désactiver la zone. Appuyez 1x ou 2x sur ENTER pour régler la position et la taille avec les touches de commande.LEVEL (0~100) : Seuil de luminosité à partir duquel un pixel devient noir.MODE (TOUJOURS / UNIQUEMENT LA NUIT) : Utilisation de la fonction toujours ou uniquement en mode nuit.MASQUAGE (ON/OFF) : Activation ou désactivation de toutes les zones.STANDARD : Appuyez sur ENTER pour restaurer les réglages d'usine de la fonction HSBLC.
RETOUR Retour à la page de menu précédente

BALANCE DES BLANCS

Fonction Description
ATW	Auto Tracking White BalanceLa balance des blancs est automatiquement ajustée par la caméra et actualisée en continu.
AWC -> SET	Avec cette fonction, la balance des blancs est ajustée une fois après avoir appuyé sur la touche ENTER et enregistrée de façon permanente.
MANUEL	Réglage manuel de la balance des blancsBLEU (0~100) : Composante bleue de l'image vidéoROUGE (0~100) : Composante rouge de l'image vidéo
RETOUR Retour à la page de menu précédente

JOUR ET NUIT

Fonction Description
EXTERNE La com	mutation jour/nuit (ICR / IR) est réalisée par le capteur photo intégré dans la caméra (seuil de commutation : 5-15 lux)LED IR (ON/OFF) : Au besoin, les LED IR intégrées peuvent être désactivée en mode nuit.
COULEUR La caméra reste en mode couleur. Le filtre pivotant infrarouge reste devant l'objectif et les LED IR restent éteintes.
N/B La caméra reste en mode noir/blanc. Le filtre pivotant infrarouge est retiré de l'objectif. Les LED IR sont automatiquement allumées et éteintes par le capteur photo.
RETOUR Retour à la page de menu précédente

ÉLIMINATION DES BRUITS

Fonction Description
2DDNR	Fonction d'élimination des bruits parasites, optimisée pour les contenus d'image statiquesON : Fonction activéeOFF : Fonction désactivée
3DDNR Fonction d'élimination des bruits parasites, optimisée pour les mouvements(observation image à image)ON : Fonction activéeOFF : Fonction désactivée
RETURN Retour à la page de menu précédente

SPÉCIAL

Fonction Description
TITRE OFF : Désactivation de l'affichage du titre dans l'image vidéoON : Activation de l'affichage du titre dans l'image vidéo, si un titre a été attribué. Appuyez sur la touche ENTER pour accéder au sous-menu.Utilisez les touches de commande pour déplacer le curseur sur le caractère souhaité. Tous les caractères possibles s'affichent. Appuyez sur ENTER pour sélectionner le caractère.← Déplacez le curseur sur la ligne de titre vers la gauche← Déplacez le curseur sur la ligne de titre vers la droiteCLR Suppression de la ligne de titre complètePOS Modifiez la position du texte. Sélectionnez POS, puis appuyez sur ENTER et utilisez les touches de commande. Appuyer à nouveau sur la touche ENTER pour retourner dans le niveau de menu précédent.END Quitter le menu
EFFET D Ce menucomprend plusieurs fonctions numériques permettant de modifier l'image vidéo.
	ARRÊT SUR IMAGE : Arrêt sur l'image vidéoINVERSION : L'inversion d'image horizontale, le pivotement et la rotation verticaux (inversion horizontale et verticale) sont disponibles ici.D-ZOOM : Zoom numérique dans l'image vidéo. Réglage du facteur de zoom.S/N : Modification d'un détail de l'image vidéo lorsque le zoom numérique est actif.SMART D-ZOOM : Zoom numérique automatique sur une zone sélectionnable de l'image vidéo, déclenché par la détection de mouvement interne à la caméra.SÉLECTION : 2 zones peuvent être configurées pour la fonction de zoom numérique automatique. Sélection via les touches gauche/droite.AFFICHAGE : Activer/désactiver le cadre d'aperçu. La touche ENTER permet de modifier la position de la zone.SENSIBILITÉ : Sensibilité de détection de mouvement.D-ZOOM : Réglage du facteur de zoom après la détection du mouvement dans la zone configurée.DURÉE : Durée du zoom numérique automatique. Puis, retour au plein-écran.STANDARD : Réinitialisation de tous les réglages activés de la fonction SMART D-Zoom.La fonction SMART D-ZOOM ne sera active qu'après avoir quitté le menu de la caméra.NÉGATIF : Affichage de l'image vidéo en tant que négatif.
MOUVEMENT La détection de mouvement interne de la caméra est intégrée de série dans la plateforme du processeur. Ce type de caméra ne dispose cependant d'aucune interface (par ex. une sortie d'alarme) permettant d'utiliser cette fonction.OFF : Désactivation de la fonctionON : Activation de la fonctionSÉLECTION DE ZONE (1~4) : Sélection d'une zone (4 max.)AFFICHAGE DE ZONE (ON / OFF) : Activer/désactiver le cadre d'aperçu. La touche ENTER permet de modifier la position et la taille de la zone.SENSIBILITÉ (0~100) : Sensibilité de détection de mouvement.IND. MOUVEMENT (OFF / ON) : Lors du mouvement, un repère s'affiche dans la zone correspondante de l'image en temps réel.STANDARD : Réinitialisation de tous les réglages activés de cette fonction.
ZONES PRIVÉES	Cette fonction permet de configurer les zones privées de l'image vidéo pour protéger les zones qui ne sont pas à surveiller.SÉLECTION DE ZONE (1~8) : Sélection d'une zone pour la configuration AFFICHAGE DE ZONE (OFF / INV. / COULEUR / MOSAIQUE) : Sélection du type de repère. Appuyez sur ENTER pour :POSITION : Modifier la position de la zoneTAILLE : Modifier la taille de la zoneCOULEUR (0~15) : Sélection de couleur (uniquement avec le type de repère COULEUR)TRANSFORMATION / TRANSPARENCE (0~3) : Intensité des couleurs(transparence)STANDARD : Réinitialisation de tous les réglages activés de cette fonction.
DÉFAUT Fonction	de correction des pixels défectueux dans le capteur d'imagesLIVE (ON / AUTO / OFF) : Correction permanente active des pixelsSTATIC DPC (ON / OFF) : Correction statique des pixels défectueux au redémarrage
RETOUR Retour à la page de menu précédente

RÉGLER

Fonction Description
NETTETÉ Réglage	de la netteté des contours et des surfaces (modification logicielle de l'image vidéo) (0~15)
ÉCRAN Adaptation	du signal de caméra au périphérique de sortie ou au prochain périphérique raccordé.LCD : Optimisation des écrans LCDGAMMA : Réglage automatique ou fixe de la valeur gamma MODIFIER BLEU (0~100) : Réglage de la valeur du bleu MODIFIER ROUGE (0~100) : Réglage de la valeur du rougeCRT : Optimisation pour les écrans CRTVALEUR DE NOIR (-30~+30) : Réglage de la valeur du noir MODIFIER BLEU (-30~+30) : Réglage de la valeur du bleu MODIFIER ROUGE (-30~+30) :Réglage de la valeur du rouge
LSC	(OFF / ON) :
RETOUR Retour à	la page de menu précédente

RESET

Fonction Description
RÉGLAGES D'USINE	(RESET) : Rétablissement des réglages par défaut de la caméra dans le menu principal
RETOUR Retour à	la page de menu précédente

SORTIE

Fonction Description

RETOUR Quitter le menu d'affichage à l'écran

7. Maintenance et nettoyage

7.1. Maintenance

Contrôlez régulièrement la sécurité technique du produit (par exemple l'état du boîtier).

Si vous constatez que le produit ne peut plus être utilisé en toute sécurité, mettez-le hors service et empêchez sa remise en service involontaire.

La sécurité d'utilisation du produit n'est plus garantie si

• l'appareil présente des dommages visibles,
- l'appareil ne fonctionne plus.

Remarque :

Le produit ne nécessite aucune maintenance. Aucune de ses pièces ne nécessite de maintenance ni de contrôle de votre part. N'ouvrez jamais l'appareil.

7.2. Nettoyage

Nettoyez le produit avec un chiffon propre et sec. En cas d'encrassement plus important, humidifiez le chiffon avec de l'eau tiède.

Veillez à ce qu'aucun liquide ne pénètre à l'intérieur de l'appareil.

N'utilisez pas de produits nettoyants chimiques car cela risquerait d'endommager la surface du boîtier et de l'écran (décoloration).

8. Élimination

Attention : la directive européenne 2002/96/CE réglemente la reprise, le traitement et le recyclage des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l'environnement, l'appareil en fin de vie ne doit pas être éliminé avec les ordures ménagères ou industrielles, mais recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales pour l'élimination des matériaux. Vous obtiendrez de plus amples informations concernant la collecte (y compris pour les pays ne faisant pas partie de l'Union européenne) auprès des administrations locales. Le tri et le recyclage permettent de préserver les ressources naturelles et de respecter les règles de protection de la santé et de l'environnement.

9. Caractéristiques techniques

Numéro du modèle HDCC62510
Enregistreur d'images 1/3" Progressive Scan CMOS
Type de caméra Vario Tube
Résolution	1080p25,
Éléments d'image (effectifs) 1920 (H) × 1080 (V)
Objectif 2,8 – 12 mm, objectif Vario-Fokal (manuel)
Mise au point	Manuelle, avec affichage de la valeur de crête de mise au point par l'affichage à l'écran
Angle de visée horizontal 32° - 92°
Commutation jour/nuit Filtre d'arrêt	IR électromécanique
Éclairage minimum (couleur) 0,1 lux
Éclairage minimum (noir et blanc) 0,001 lux (intégration d'image activée)
Éclairage minimum (IR) 0 lux
Intégration d'image 2x – 16x
Élimination des bruits parasites 2D	DNR / 3D DNR
Réglage de l'obturateur électronique	1/25 s à 1/50000 s
Commande de la caméra	Affichage à l'écran
Compensation du contre-jour	DWDR, BCL, HSBLC
Masquage des zones privées	8 zones librement configurables
Zoom numérique	Oui
Système vidéo	HD-TVI
LED IR	Oui, LED d'alimentation
Portée IR	40 m
Smart IR	Oui
Raccordements	Signal vidéo (HD-TVI, BNC), signal vidéo (FBAS, BNC), alimentation électrique
Alimentation électrique	12 VCC ± 10 %, 24 VCA ± 10 %
Consommation de courant	Max. mA (max. W)
Température de fonctionnement	-20°C à +60°C
Humidité de l'air	Max. 90 %
Dimensions (L x l x P)	300 x 100 x 107 mm
Poids	1.100 g

La portée IR dépend fortement des conditions ambiantes. Si l'environnement du champ de vision de la caméra est faiblement réfléchissant ou si aucun objet ne se trouve dans la portée max. de l'éclairage, l'image vidéo risque de ne pas être assez claire la nuit. L'image vidéo ne sera donc pas exploitable.

Par ailleurs, lors de l'installation de la caméra, assurez-vous qu'aucun objet ne se trouve à proximité immédiate du champ de vision de la caméra (par ex. une gouttière ou un mur). Il est possible que ces objets réfléchissent la lumière IR. Dans l'image vidéo, ceci se traduirait par des surexpositions circulaires dans le sens opposé de l'objet.

HDCC62510

FR Note de l'éditeur

Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte électronique est soumise à une autorisation préalable écrite de l'éditeur. Impression, même partielle, interdite.

Cette notice est conforme à la règlementation en vigueur lors de l'impression. Données techniques et conditionnement soumis à modifications sans aucun préalable.

NL Impressum
