BEDIENUNGSANLEITUNG HDCC62510 ABUS

Originalbedienungsanleitung in deutscher Sprache. Für künftige Verwendung aufbewahren!

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir bedanken uns für den Kauf dieses Produkts.

Dieses Gerät erfüllt die Anforderungen gültiger EU-Richtlinien. Die Konformitätserklärung ist zu beziehen unter:

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs angegebenen Adresse mit.

Die ABUS Security-Center GmbH & Co. KG übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen.

ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen.

Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Symbolerklärung

	Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.
	Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.
	Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

	Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
	Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Sehr geehrte Kundin, sehr geehrter Kunde, die folgenden Sicherheits- und Gefahrenhinweise dienen nicht nur zum Schutz Ihrer Gesundheit, sondern auch zum Schutz des Geräts. Lesen Sie sich bitte die folgenden Punkte aufmerksam durch:

• Es sind keine zu wartenden Teile im Inneren des Produktes. Außerdem erlischt durch das Zerlegen die Zulassung (CE) und die Garantie/Gewährleistung.
• Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden.
• Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser Bedienungsanleitung.
• Das Gerät ist für den Einsatz im Innen- und Außenbereich (IP66) konzipiert.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

• Nässe oder zu hohe Luftfeuchtigkeit
  • Extreme Kälte oder Hitze
  • Direkte Sonneneinstrahlung
  • Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
  • starke Vibrationen
• starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.
  • Die Kamera darf nicht auf unbeständigen Flächen installiert werden.

Allgemeine Sicherheitshinweise:

• Lassen Sie das Verpackungsmaterial nicht achtlos liegen! Plastikfolien/-tüten, Styroporteile usw., könnten für Kinder zu einem gefährlichen Spielzeug werden.
• Die Videoüberwachungskamera darf aufgrund verschluckbarer Kleinteile aus Sicherheitsgründen nicht in Kinderhand gegeben werden.
• Bitte führen Sie keine Gegenstände durch die Öffnungen in das Geräteinnere
• Verwenden Sie nur die vom Hersteller angegebenen Zusatzgeräte/Zubehörteile. Schließen Sie keine nicht kompatiblen Produkte an.
• Bitte Sicherheitshinweise und Bedienungsanleitungen der übrigen angeschlossenen Geräte beachten.
• Überprüfen Sie vor Inbetriebnahme das Gerät auf Beschädigungen, sollte dies der Fall sein, bitte das Gerät nicht in Betrieb nehmen!
• Halten Sie die Grenzen der in den technischen Daten angegebenen Betriebsspannung ein. Höhere Spannungen können das Gerät zerstören und ihre Sicherheit gefährden (elektrischer Schlag).

Sicherheitshinweise

1. Stromversorgung: Achten Sie auf die auf dem Typenschild angegebenen Angaben für die Versorgungsspannung und den Stromverbrauch.
2. Überlastung Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.
3. Reinigung Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.

Warnungen

Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweise zu beachten!

1. Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

2. Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie den Stecker an.

3. Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

4. Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

5. Öffnen Sie niemals das Gehäuse oder das Netzteil.

6. Stecken Sie keine metallenen oder feuergefährlichen Gegenstände in das Geräteinnere.

7. Um Beschädigungen durch Überspannungen (Beispiel Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

8. Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Vergewissern Sie sich bei Installation in einer vorhandenen Videoüberwachungsanlage, dass alle Geräte von Netz- und Niederspannungsstromkreis getrennt sind.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen.Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Auspacken

Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Inhaltsverzeichnis

1. Bestimmungsgemäße Verwendung....8
2. Lieferumfang 8
3. Merkmale und Funktionen ....8
4. Beschreibung der Kamera 9
5. Montage / Installation 10
   5.1. Montage der Kamera 10
   5.2. Ausrichtung der Kamera 11
   5.3. Stromversorgung....11
   5.4. Anbringung des Video-Kabels....11
   5.5. Umschaltung zwischen DWDR an/aus 12
6. Bildschirmmenü....13
   6.1. Öffnen des Bildschirmmenüs (OSD)....13
   6.2. Beschreibung des Bildschirmmenüs (OSD)......13
7. Wartung und Reinigung 20
   7.1. Wartung....20
   7.2. Reinigung....20
8. Entsorgung......20
9. Technische Daten 21

1. Bestimmungsgemäße Verwendung

Diese Kamera ist sowohl für den Tag- als auch Nachtbetrieb geeignet. Sie liefert Videobilder in Full-HD Auflösung und das Ausgangssignal steht im HD-TVI Format zur Verfügung. Dies ermöglicht die Verwendung von herkömmlichem Koaxialkabel für die Signalübertragung. Sie dient zur Videoüberwachung in Verbindung mit einem Aufzeichnungsgerät. Das Gerät ist für den Einsatz im Innen- und Außenbereich konzipiert.

2. Lieferumfang

Außen HD-TVI Vario Tube	Sicherheitshinweise
Installationswerkzeug	Bohrschablone

3. Merkmale und Funktionen

• Übertragung über herkömmliche CCTV Infrastruktur (Koaxialkabel bis zu 500 Meter)
  • Vario Objektiv 2.8 – 12 mm
  • 1/3" CMOS Bildaufnehmer
  • IR LEDs für Nachtsicht
  • DNR für rauschfreie Bilder
• DWDR Funktion zum Ausgleich von Bildkontrasten
• Wettergeschütztes Kameragehäuse und Halter mit innen liegender Kabelführung (IP66)

4. Beschreibung der Kamera

1	Kamerahalterung
2	Sonnendach
3	Kameramittelteil, mit Zoom- und Fokuseinstellung an der Unterseite
4	Objektiv
5	Infrarot LEDs
6	Analoger Videoausgang (BNC, für Servicezwecke, Aufdruck „CVBS“)
7	HD-TVI Videoausgang (BNC, Aufdruck „TVI“)
8	Spannungsanschluss (2-Pin Anschluss, 12 VDC, 24 VAC)
9	HDC C62510: Umschalter zwischen DWDR an/aus
10	Joystick für die Steuerung des Bildschirmmenüs (OSD)
11	Zusätzlicher Anschluss für analogen Videoausgang (2-Pin Adapter im Lieferumfang)
Focus	Fokuseinstellung
Zoom	Zoomeinstellung

5. Montage / Installation

5.1. Montage der Kamera

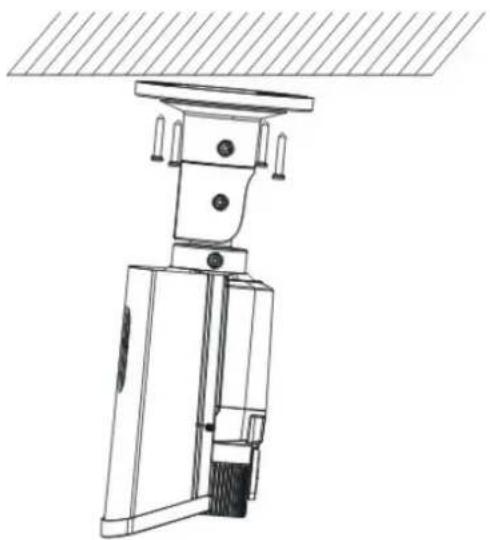

ACHTUNG!

Während der Montage muss die Kamera von der Netzspannung getrennt sein.

Verwenden Sie die beigelegt Bohrschablone für die Bohrung der Befestigungslöcher. Für eine seitliche Kabelführung ist an der Halterbodenplatte eine Öffnung vorgesehen. Verwenden Sie für den Untergrund geeignete Dübel und Schrauben für die Fixierung der Kamera.

Die Kabelführung kann entweder seitlich oder verdeckt in die Decke bzw. Wand erfolgen.

Nun kann die im nächsten Schritt beschriebene Ausrichtung der Kamera erfolgen. Dabei kann ein analoger Testmonitor an die Kamera angeschlossen werden (nur für Testzwecke, bei 720p Modellen an Stelle des HD-TVI Signals aktivierbar). Der Anschluss erfolgt entweder am Anschlusskabel der Kamera oder über einen mitgelieferten Adapter an der Unterseite der Kamera.

Ziehen Sie nach Ausrichtung der Kamera die Fixierschrauben wieder fest.

5.2. Ausrichtung der Kamera

Das Kameramodul kann in 3 Achsen ausgerichtet werden.
1 Max. 90° 2 3 Max. 360°	1: Fixierschraube (Rotation) 2: Fixierschraube (Neigen) 3: Fixierschraube (Drehen)

Nach Ausrichtung der Kamera erfolgt die Zoom- und Fokuseinstellung. Dazu stehen an der Unterseite der Kamera entsprechende Einstellmöglichkeiten zur Verfügung.

Die IR Reichweite ist stark abhängig von den Umgebungsbedingungen. Falls die Umgebung im Kamerasichtfeld schlecht reflektierend ist, oder sich kein Objekt in der max.Ausleuchtungsreichweite befindet, so kann die Helligkeit des Videobildes in der Nacht zu gering sein. Dies hat eine schlechte Verwertbarkeit des Videobildes zur Folge.Weiterhin ist bei der Kamerainstallation zu achten, dass um das Kamerablickfeld sich keine Objekte in unmittelbarer Nähe befinden (z.B. Dachrinne oder Wand). Es kann in diesem Fall zu Reflektionen des IR Lichtes von diesen Objekten kommen. Die Effekte im Videobild wären ringförmige Überblendungen in entgegengesetzter Richtung des Objektes.

5.3. Stromversorgung

ACHTUNG!Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass die Versorgungsspannung und die Nennspannung der Kamera übereinstimmen.

Die Kameras erfordern eine 12 VDC oder 24 VAC Spannungsversorgung. Die Polarität der Gleichspannungsversorgung ist nicht zu beachten!

5.4. Anbringung des Video-Kabels

Um das HD-TVI Videosignal der Kamera an einen Rekorder zu übertragen, muss ein Koaxialkabel vom Typ RG59 oder RG6 mit BNC-Stecker (male, männlich) an den Anschluss mit dem Aufdruck „TVI“ angeschlossen werden. Die Kabellänge bis zum nächsten Gerät darf 500 Meter (RG6) bzw. 300 Meter (RG59) nicht übersteigen.

An den analogen Videoausgang (Aufdruck „CVBS“) kann ein Koaxialkabel von Typ RG59 oder RG6 angeschlossen werden. Die Kabellänge bis zum nächsten Gerät darf 100 Meter nicht übersteigen.

Um eine optimale Qualität der Übertragung des HD-TVI Signals zu gewährleisten ist es nötig, dass das Kabel an keiner Stelle geknickt, gequetscht oder in einem zu geringen Radius verlegt wird (min. Biegeradius 6 cm).Falls das Kabel beschädigt oder durch den Alterungsprozess porös geworden ist, dann kann sich das ebenfalls auf die Signal- bzw. Bildqualität auswirken (z.B. Schattenbildung um Kanten).

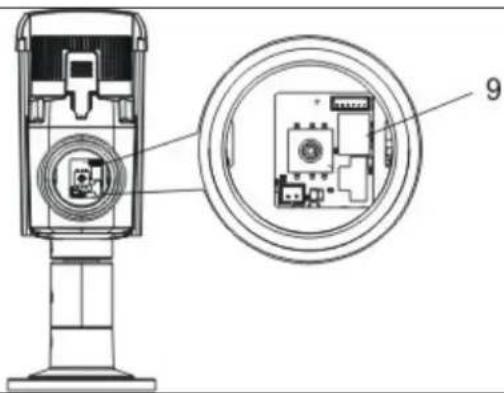

5.5. Umschaltung zwischen DWDR an/aus

Auf der Platine des Kameramoduls befindet sich ein Umschalter, welcher die DWDR Funktion aktivieren oder deaktivieren kann.

Die DWDR Funktion oder jede andere Art von Kontrastbehandlung kann ebenfalls über das Bildschirmmenü konfiguriert werden (lokal an der Kamera oder über den ABUS HD-TVI DVR).

6.1. Öffnen des Bildschirmmenüs (OSD)

Das Bildschirmmenü (OSD, On-Screen-Display) dieser Kamera kann entweder über den an der Unterseite befindlichen Joystick oder über den ABUS HD-TVI DVR geöffnet werden. Ziehen Sie dazu die Bedienungsanleitung des ABUS HD-TVI DVR heran.

6.2. Beschreibung des Bildschirmmenüs (OSD)

Durch Drücken auf die Taste für die OSD-Menü Steuerung öffnen Sie das OSD Bildschirmmenü. Über dieses Bildschirmmenü können detailliert Einstellungen vorgenommen werden.

MENU

1. VIDEO OUT PAL
2. SPRACHE GER
3. HAUPTMENUE ↓

Funktion Beschreibung
VIDEO OUT Einstellung für den VideostandardPAL: Videoausgang und Servicemonitorausgang sind auf 50 Hz Standard eingestellt (z.B. 720p50 oder 1080p50 bzw. PAL)NTSC: Videoausgang und Servicemonitorausgang sind auf 60 Hz Standard eingestellt (z.B. 720p60 oder 1080p60 bzw. NTSC)
SPRACHE Einstellung der angezeigten Sprache des Bildschirmmenüssprachänderung: Verwenden Sie die Tasten LINKS und RECHT, um die Sprache auszuwählen. Drücken Sie anschließend die Taste ENTER, um die ausgewählte Sprache anzuwenden.
HAUPTMENUE	Erweiterte KameraeinstellungenDrücken Sie die Taste ENTER, um das Menü mit den erweiterten Kameraeinstellungen aufzurufen.

HAUPTMENÜ

HDCC62510, HDCC72510

HAUPTMENUE

1. SMART FOCUS ↓
2. SCENE INDOOR
3. BLENDE MANUELL
4. BELICHTUNG ↓
5. BACKLIGHT AUS
6. WEISSABGL. ATW
7. TAG&NACHT EXTERN
8. RAUSCHRED. ↓
9. SPEZIAL ↓
10. EINSTELLÈN ↓
11. RESET ↓
12. AUSGANG ↓

HDCC32500, HDCC42500

HAUPTMENUE

1. SCENE INDOOR
2. BLENDE MANUELL
3. BELICHTUNG ↓
4. BACKLIGHT AUS
5. WEISSABGL. ATW
6. TAG&NACHT EXTERN
7. RAUSCHRED. ↓
8. SPEZIAL ↓
9. EINSTELLEN ↓
10. RESET ↓
11. AUSGANG ↓

SMART FOCUS

Nur HDCC62510, HDCC72510

Funktion Beschreibung

SMART FOCUS Die Smart-Focus Funktion zeigt einen Zahlenwert für die Fokuseinstellung an.Je höher der Wert, desto besser ist der Fokus für die aktuellen Umgebungsbedingungen eingestellt.Es ist zu beachten, dass ein eingestellter Fokuswert am Tag auf Verwendbarkeit in der Nacht überprüft werden muss.Durch erneutes Drücken auf die Taste ENTER gelangen Sie zurück zur vorherigen Menüseite.

SCENE

Funktion Beschreibung

SCENE

Auswahl eines Szenentyps, welcher bestimmte Voreinstellungen in den Kameraeinstellungen vornimmt. Auswahl:INDOOR: Innenbereich ohne starke Helligkeitsunterschiede im BildOUTDOOR: Außenbereich (mit guten Reflektionseigenschaften bzw. Restbeleuchtung)INDOOR1: Innenbereich mit starken Helligkeitsunterschieden im Bild LOW-LIGHT: Außenbereich (mit schlechten Reflektionseigenschaften bzw. ohne Restbeleuchtung)

BLENDE

Funktion Beschreibung

BLENDE Einstellung für den Objektivtyp.Manuell (fix): HDCC62510, HDCC72510: Zoom- und Fokuseinstellung erfolgen manuell am Objektiv selbst)HDCC32500, HDCC42500: Die Fokuseinstellung des Objektives wurde bereits ab Werk vorgenommen, keine Änderung möglich.Für dieses Modell ist keine Einstellungsmöglichkeit für diesen Punkt vorhanden!

BELICHTUNG

Funktion Beschreibung
SHUTTER Einstellung für die Belichtungszeit
	AUTO: Automatische Anpassung der Belichtungszeit an die Umgebungsbedingungen.1/25~1/50000: Fester Belichtungszeit
AGC Einstellung für dem max. Verstärkungswert (Obergrenze) den die Kamera anwendet (0~15). Die Auswahl des Verstärkungswertes nimmt die Kamera automatisch vor.
SENSIBILITÄT	Einstellung für die Langzeitbelichtung. Durch längere Belichtung jedes einzelnen Bildes erscheint das resultierende Bild heller. Dies hat eine Reduktion der Bildrate zur Folge (je länger die Belichtung, desto niedriger ist die Bildrate)AUS: Langzeitbelichtung deaktiviertAUTO (2x~30x): Langzeitbelichtung aktiviert, mit Wert für Obergrenze
HELLIGKEIT	Einstellung für die Grundhelligkeit des Bildes (1~100)
D-WDR Software technische Verbesserung des Kontrastverhältnisses im Bild. Dunkle Bereiche werden dabei aufgehellt, wobei gleichzeitig versucht wird helle Bereiche nicht heller darzustellen.AUS: Funktion deaktiviertEIN: Funktion aktiviert
ENTNEBELN	Diese Funktion verbessert die Bildqualität bei nebliger Kamerasicht.AUS: Funktion deaktiviertEIN: Funktion aktiviertPOS/GRÖSSE: Einstellung des Referenzbereiches in Größe und Position GRAD. Intensitätsstufen für die Funktion
ZURÜCK	Zurück zur vorherigen Menüseite

BACKLIGHT

Funktion Beschreibung
AUS Deaktivierung	jeglicher Gegenlicht- bzw. Kontrastbehandlung
WDR Wide Dynamic	Range Funktion. Kontrastbehandlung des Videobildes durch zweifache Belichtung (kurze und lange Belichtung) des Bildes.VERSTÄRKUNG (NIEDRIG / MITTEL / HOCH): Intensität der FunktionWDR BRIGHT (0~60): Verschiebung der Grundeinstellung auf der HelligkeitsskalaWDR OFFSET (0~60): Veränderung des Grundverstärkungsfaktors
BLC Back Light Compensation	Compensation. Gegenlichtkompensation. Die Funktion versucht helle Bereiche im Videobild dunkler darzustellen, wobei dunkle Bereiche in der Helligkeit gleich gehalten werden.VERSTÄRKUNG (NIEDRIG / MITTEL / HOCH): Intensität der FunktionAREAL (POSITION / GRÖßE): Einstellung des Referenzbereiches für die Berechnung. Drücken Sie ENTER, um anschließend mit den Steuertasten die Position zu verändern. Drücken Sie erneut ENTER, um anschließend mit den Steuertasten die Größe zu verändern.STANDARD: Drücken Sie ENTER, um alle Parameter der BLC Funktion auf Werkseinstellungen zu setzen.
HSBLC Diese Funktion markiert Bereiche über einer bestimmten Helligkeitsstufe schwarz. Diese Funktion kann z.B. ausschließlich in der Nacht bei entgegenkommenden Fahrzeugscheinwerfern eingesetzt werden. Die Scheinwerfer werden in diesem Falls schwarz markiert. Sich neben den Scheinwerfern befindliche Nummernschilder werden besser erkennbar.AUSWAHL (AREAL 1~4): Auswahl eines von max. 4 Bereichen. In diesem Bereich wird die Funktion angewendet.DARSTELLUNG (EIN / AUS): Aktivieren/Deaktivieren des Bereiches. Drücken Sie 1x bzw. 2x ENTER, um Position und Größe über die Steuertasten einzustellen.LEVEL (0~100): Helligkeitsschwellwert, ab dem ein Pixel schwarz markiert wird.MODUS (IMMER / NUR NACHT): Anwendung der Funktion immer oder nur im NachtmodusMASKIERUNG (EIN/AUS): Aktivieren oder deaktivieren aller Bereiche.STANDARD: Drücken Sie ENTER, um alle Parameter der HSBLC Funktion auf Werkseinstellungen zu setzen.
ZURÜCK	Zurück zur vorherigen Menüseite

WEISSABGLEICH

Funktion Beschreibung
ATW	Auto Tracking White BalanceDer Weißabgleich wird automatisch von der Kamera durchgeführt und kontinuierlich aktualisiert.
AWC -> SET	Bei dieser Funktion wird der Weißabgleich einmalig nach Drücken der Taste ENTER durchgeführt und dauerhaft gespeichert.
MANUELL Manuelle Einstellung des Weißabgleichs
	BLAU (0~100): Blauanteil im VideobildROT (0~100): Rotanteil im Videobild
ZURÜCK Zurück zur vorherigen Menüseite

TAG&NACHT

Funktion Beschreibung
EXTERN Die Tag-/	Nachtumschaltung (ICR / IR) wird durch den in der Kamera eingebauten Lichtsensor gesteuert (Umschaltschwelle: 5-15 Lux)IR LED (EIN/AUS): Die eingebauten IR LEDs können bei Bedarf im Nachtmodus deaktiviert werden.
FARBE Die Kamera	bleibt dauerhaft im Farbmodus. Der Infrarot-Schwenkfilter bleibt dauerhaft vor dem Objektiv, und die IR LEDs sind dauerhaft aus.
S/W Die Kamera	bleibt dauerhaft im Schwarz/Weiß-Modus. Der Infrarot-Schwenkfilter ist dauerhaft vom Objektiv entfernt. Die IR LEDs werden automatisch durch den Lichtsensor gesteuert an- oder abgeschaltet.
ZURÜCK Zurück zur vorherigen Menüseite

RAUSCHREDUKTION

Funktion Beschreibung
2DDNR	Rauschunterdrückungsfunktion, optimiert auf statische Bildinhalte
	EIN: Funktion aktiviertAUS: Funktion deaktiviert
3DDNR	Rauschunterdrückungsfunktion, optimiert auf Bewegungen (Betrachtung Bild zu Bild)
	EIN: Funktion aktiviertAUS: Funktion deaktiviert
RETURN Zurück zur vorherigen Menüseite

SPEZIAL

Funktion Beschreibung
TITEL	AUS: Deaktivieren der Titeleinblendung im VideobildEIN: Aktivieren der Titeleinblendung im Videobild, falls ein Titel vergeben wurde. Drücken Sie die Taste ENTER, um in das Untermenü zu gelangen.Verwenden Sie die Steuertasten, um den Cursor auf das gewünschte Zeichen zu navigieren. Alle möglichen Zeichen werden dargestellt. Drücken Sie ENTER, um das Zeichen auszuwählen.← Bewegen des Cursors auf der Titelzeile nach links→ Bewegen des Cursors auf der Titelzeile nach rechtsCLR Löschen der gesamten TitelzeilePOS Verändern der Position der Texteinblendung. Wählen Sie POS, drücken Sie anschließend ENTER, und verwenden Sie die Steuertasten. Durch erneutes drücken von ENTER gelangen Sie in die vorhergehende Menüebene.END Verlassen des Menüs
D-EFFEKT In diesem Menüpunkt stehen diverse digitale Funktionen zum Verändern des Videobildes zur Verfügung.EINFRIEREN: Einfrieren des VideobildesSPIEGELBILD: Hier stehen Bildspiegelung horizontal, vertikale Drehung und Rotation (horizontal und vertikale Spiegelung) zur Verfügung.D-ZOOM: Digitaler Zoom in das Videobild. Einstellen des Zoomfaktors.S/N: Verändern des Ausschnittes im Videobild bei aktivem Digitalzoom.SMART D-ZOOM: Automatischer digitaler Zoom auf einen wählbaren Bereich im Videobild, ausgelöst durch die kamerainterne Bewegungserkennung.AUSWAHL: Es können 2 Bereiche für die automatische digitale Zoomfunktion konfiguriert werden. Auswahl über die Tasten links/rechts.DARSTELLUNG: Aktivieren/deaktivieren des Vorschaurahmens. Über die Taste ENTER kann anschließend die Position des Bereiches verändert werden.SENSITIVITÄT: Empfindlichkeit für die Erkennung von Bewegung.D-ZOOM: Zoom-Faktoreinstellung nach Erkennen von Bewegung im konfigurierten Bereich.ZEIT: Dauer des automatischen digitalen Zooms. Anschließend wird wieder auf Vollbild zurückgeschaltet.STANDARD: Rücksetzen aller getätigten Einstellungen der SMART D-Zoom Funktion.Die SMART D-ZOOM Funktion ist erst nach Verlassend des Kameramenüs aktiv.NAGATIVBILD: Darstellung des Videobildes als Negativbild.
BEWEGUNG Die interne Bewegungserkennung der Kamera ist per Standard in der Prozessorplattform integriert. Dieser Kameratyp verfügt aber über keine Schnittstelle (z.B. Alarmausgang), um diese Funktion zu nutzen.AUS: Deaktivierung der FunktionEIN: Aktivierung der FunktionAREALAUSWAHL (1~4): Auswahl eines Bereiches (max. 4)AREALANZEIGE (EIN / AUS): Aktivieren/deaktivieren des Vorschaurahmens. Über die Taste ENTER können anschließend die Position und Größe des Bereiches verändert werden.SENSITIVITÄT (0~100): Empfindlichkeit für die Erkennung von Bewegung.BEWEGUNGSIND. (AUS / EIN): Bei Bewegung wird im Live-Bild im entsprechenden Bereich eine Markierung angezeigt.STANDARD: Rücksetzen aller getätigten Einstellungen dieser Funktion.
PRIVATZONEN	Diese Funktion ermöglicht die Einrichtung von privaten Zonen in Videobild, um nicht zu überwachende Bereiche zu schützen.AREALAUSWAHL (1~8): Auswahl eines Bereiches für die Konfiguration AREALANZEIGE (AUS / INV. / FARBE / MOSAIK): Wahl der Markierungsart. Drücken von ENTER für:POSITION: Ändern der Position der MaskeGRÖßE: Ändern der Größe der MaskeFARBE (0~15): Farbwahl (nur bei Markierungsart FARBE)ÜBERSETZUNG / TRANSPARENZ (0~3): Intensität der Farbdarstellung(Transparanz)STANDARD: Rücksetzen aller getätigten Einstellungen dieser Funktion.
DEFEKT Funktion für die Korrektur von defekten Pixeln im BildaufnehmerLIVE (EIN / AUTO / AUS): Aktive Dauerhafte Korrektur von PixelnSTATIC DPC (EIN / AUS): Statisches Korrigieren defekter Pixel bei Neustart
ZURÜCK Zurück zur vorherigen Menüseite

EINSTELLEN

Funktion Beschreibung
SCHÄRFE Einstellen der Kanten- und Flächenschärfe (softwaretechnische Veränderung des Videobildes) (0~15)
MONITOR Anpassung des Kamerasignals an das Ausgabegerät, bzw. an das nächst angeschlossene Gerät.LCD: Optimierung für LCD MonitoreGAMMA: Automatische oder feste Einstellung des GammawertesVERST. BLAU (0~100): Einstellung für BlauwertVERST. ROT (0~100): Einstellung für RotwertCRT: Optimierung für CRT MonitoreSCHWARZWERT (-30~+30): Einstellung für SchwarzwertVERST. BLAU (-30~+30): Einstellung für BlauwertVERST. ROT (-30~+30): Einstellung für Rotwert
LSC	(AUS / EIN):
ZURÜCK Zurück zur vorherigen Menüseite

RESET

Funktion Beschreibung
WERKSEINST.	(RESET): Zurücksetzen aller Kameraeinstellungen im Hauptmenü auf Werkseinstellungen
ZURÜCK Zurück zur vorherigen Menüseite

AUSGANG

Funktion Beschreibung

ZURÜCK Verlassen des OSD Menüs

7. Wartung und Reinigung

7.1. Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses.

Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern.

Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn

• das Gerät sichtbare Beschädigungen aufweist,
  • das Gerät nicht mehr funktioniert

Bitte beachten Sie:

Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

7.2. Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen.

Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses und des Bildschirms angegriffen werden (Verfärbungen).

8. Entsorgung

Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

9. Technische Daten

Modelnummer HDCC62510
Bildaufnehmer 1/3" Progressive Scan CMOS
Kameratyp	Vario
Auflösung	1080p25,
Bildelemente (effective) 1920 (H) × 1080 (V)
Objektiv 2,8 – 12 mm, Vario-Fokal Objektiv (manuell)
Fokussierung Manuell, mit Fokusspitzenwertanzeige über OSD
Horizontaler Blickwinkel 32° - 92°
Tag-/Nachtumschaltung	Elektromechanischer IR-Cut Filter
Mindestbeleuchtung (Farbe) 0,1 Lux
Mindestbeleuchtung (S/W) 0,001 Lux (Bildintegration an)
Mindestbeleuchtung (IR) 0 Lux
Bildintegration 2x – 16x
Rauschunterdrückung	2D DNR / 3D DNR
Electronic-Shutter-Regelung	1/25 s to 1/50,000 s
Kamerasteuerung	On-Screen-Display (OSD)
Gegenlichtkompensation	DWDR, BCL, HSBLC
Privatzonenmaskierung	8 frei konfigurierbare Bereiche
Digitaler Zoom	Ja
Videosystem	HD-TVI
IR LEDs	Ja, Power LED
IR Reichweite	40 m
Smart IR	Ja
Anschlüsse	Videosignal (HD-TVI, BNC), Videosignal (FBAS, BNC), Spannungsversorgung
Spannungsversorgung	12 VDC ± 10%, 24 VAC ± 10%
Stromaufnahme	Max. mA (max. W)
Betriebtemperatur	-20°C – +60°C
Luftfeuchtigkeit	Max. 90%
Abmessungen (L x B x H)	300 x 100 x 107 mm
Gewicht	1100 g

Die IR Reichweite ist stark abhängig von den Umgebungsbedingungen. Falls die Umgebung im Kamerasichtfeld schlecht reflektierend ist, oder sich kein Objekt in der max. Ausleuchtungsreichweite befindet, so kann die Helligkeit des Videobildes in der Nacht zu gering sein. Dies hat eine schlechte Verwertbarkeit des Videobildes zur Folge.

Weiterhin ist bei der Kamerainstallation zu achten, dass um das Kamerablickfeld sich keine Objekte in unmittelbarer Nähe befinden (z.B. Dachrinne oder Wand). Es kann in diesem Fall zu Reflektionen des IR Lichtes von diesen Objekten kommen. Die Effekte im Videobild wären ringförmige Überblendungen in entgegengesetzter Richtung des Objektes.

HDCC62510

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

DUITSLAND

9. Technische gegevens

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

TYSKLAND

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

ABUS Security-Center GmbH & Co. KG

Linker Kreuthweg 5

86444 Affing

GERMANY

Diese Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten. Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

UK Imprint
