FUBE50012 - Pilot ABUS - Bezpłatna instrukcja obsługi

Typ produktu	Pilot do systemu otwierania drzwi
Marka	ABUS
Model	FUBE50012
Wymiary	Około 60 x 30 x 12 mm
Waga	Około 20 g (z baterią)
Zasilanie	1 bateria guzikowa CR2032 3V
Częstotliwość	433 MHz (typowa)
Zasięg	Do 30 m w otwartej przestrzeni
Główne funkcje	Zdalne sterowanie do bramy garażowej, bramy wjazdowej lub szlabanu
Liczba kanałów	1 kanał
Kodowanie	Stały lub zmienny kod (w zależności od wersji)
Materiał obudowy	Tworzywo ABS
Kolor	Czarny lub biały (w zależności od wersji)
Temperatura pracy	-20°C do +60°C
Stopień ochrony	IP44 (odporny na zachlapanie)
Konserwacja i czyszczenie	Czyścić suchą, miękką szmatką; unikać rozpuszczalników
Bezpieczeństwo	Ochrona przed wstrząsami i wilgocią
Części zamienne	Bateria zapasowa dostępna; opcjonalna obudowa ochronna
Możliwość naprawy	Bateria wymienna; elektronika nienaprawialna przez użytkownika
Gwarancja	2 lata (zgodnie z warunkami sprzedawcy)

Często zadawane pytania - FUBE50012 ABUS

Jak wymienić baterię w pilocie ABUS FUBE50012?

Otwórz obudowę, wkładając płaski śrubokręt w boczną szczelinę. Wymień baterię CR2032, zachowując polaryzację (+ do góry). Zamknij obudowę do kliknięcia.

Pilot nie działa, co robić?

Najpierw sprawdź baterię: jeśli jest rozładowana, wymień ją. Upewnij się, że pilot znajduje się w zasięgu (max 30 m) i nic nie blokuje sygnału. Jeśli problem nadal występuje, zresetuj go, wyjmując baterię na 10 sekund.

Jak zaprogramować pilot ABUS FUBE50012?

Programowanie zależy od odbiornika (brama garażowa, brama wjazdowa). Zazwyczaj naciśnij przycisk uczenia na odbiorniku, a następnie na pilocie w ciągu 30 sekund. Szczegóły znajdziesz w instrukcji odbiornika.

Jaki jest zasięg pilota ABUS FUBE50012?

Zasięg wynosi około 30 metrów w otwartej przestrzeni. Ściany i przeszkody metalowe mogą go zmniejszyć.

Czy pilot ABUS FUBE50012 jest kompatybilny ze wszystkimi odbiornikami ABUS?

Jest kompatybilny z odbiornikami ABUS korzystającymi z częstotliwości 433 MHz i tego samego kodowania (stały lub zmienny kod). Sprawdź kompatybilność w instrukcji odbiornika.

Czy mogę używać kilku pilotów FUBE50012 do tego samego odbiornika?

Tak, większość odbiorników akceptuje wiele pilotów. Wystarczy je programować pojedynczo, postępując zgodnie z procedurą uczenia.

Czy pilot jest wodoodporny?

Jest chroniony przed zachlapaniem (IP44). Nie zanurzaj go w wodzie i unikaj długotrwałego narażenia na deszcz.

Jak rozpoznać słabą baterię?

Zasięg zmniejsza się lub pilot reaguje tylko z bliskiej odległości. Niektóre modele mają wskaźnik świetlny, który słabnie.

Co zrobić, jeśli pilot został zgubiony lub skradziony?

Usuń go z pamięci odbiornika (zgodnie z instrukcją odbiornika), aby nie był już rozpoznawany. Zastąp go nowym pilotem do zaprogramowania.

Gdzie mogę kupić baterię zapasową do FUBE50012?

Baterie CR2032 są dostępne w supermarketach, sklepach elektronicznych lub online. Używaj baterii dobrej jakości dla optymalnej żywotności.

INSTRUKCJA OBSŁUGI FUBE50012 ABUS

[PL] Instrukcja obsługi ..... 41

CE

FUBE50012

Preface

Dear customer,

[PL] Instrukcja obsługi ..... 41

CE

FUBE50012

Préface

Chère cliente, cher client,

[PL] Instrukcja obsługi ..... 41

CE

FUBE50012

Voorwoord

Geachte klant,

[PL] Instrukcja obsługi ..... 41

CE

FUBE50012

Forord

Kære kunde.

[PL] Instrukcja obsługi......41

CE

FUBE50012

Wstęp

Szanowna Klientko, Szanowny Kliencie.

Dziękujemy za zakup naszego pilota radiowego. Kupiłeś produkt wykonany zgodnie z najnowszym stanem techniki.

Niniejszy dokument odnosi się do wersji oprogramowania pilota radiowego V1.3.

Niniejsza instrukcja zawiera ważne wskazówki dotyczące uruchamiania i obsługi.

Należy zachować instrukcję do wykorzystania w przyszłości! Instrukcja stanowi część produktu – pamiętaj o tym, przekazując produkt innej osobie.

Zgodność

„Niniejszym firma ABUS Security-Center GmbH & Co. KG oświadcza, że urządzenie o numerze artykułu FUBE50012 jest zgodna z podstawowymi wymaganiami oraz odnośnymi postanowieniami dyrektyw (1999/5/EG). Deklarację zgodności można uzyskać pod poniższym adresem: ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, GERMANY"

Użycie zgodne z przeznaczeniem

Przestrzegaj wskazówek zawartych w niniejszej instrukcji! Nieprzestrzeganie instrukcji pociąga za sobą utratę praw gwarancyjnych! Nie ponosimy odpowiedzialności cywilnej za szkody następcze! Całego produktu nie wolno zmieniać ani przebudowywać.

Pilot nie jest wodoszczelny. Unikaj bezpośredniego kontaktu z wodą! Dołożyliśmy wszelkich stara, aby zapewnić prawidłowość treści niniejszej instrukcji. Mimo to ani wydawca ani ABUS Security-Center GmbH & Co. KG nie ponoszą odpowiedzialności cywilnej za straty lub szkody, spowodowane nieprawidłową obsługą lub nieprzestrzeganiem zasad bezpieczeństwa oraz ostrzeżeń. Treść niniejszej instrukcji może być zmieniana bez wcześniejszego powiadomienia.

Wskazówki i informacje na temat eksploatacji pilota radiowego są zamieszczone na końcu instrukcji. [od strony 49]

Zasady eksploatacji baterii

Urządzenie jest zasilane napięciem stałym przez baterię litową 3 V. Aby zapewnić długą żywotność baterii i uniknąć pożarów oraz urazów, przestrzegaj następujących wskazówek.

• Nie wyrzucaj zużytych baterii razem z odpadami domowymi.
• Baterie nie mogą być narażone na bezpośrednie działanie źródeł ciepła lub światła słonecznego ani przechowywane w miejscach o bardzo wysokiej temperaturze.
• Baterii nie wolno spalać.
  • Bateria nie może kontaktować się z woda.
• Baterii nie wolno rozbierać, nakłuwać ani uszkadzać.
• Nie wolno zwierać styków baterii.
• Należy zabezpieczyć baterię przed dostępem małych dzieci.
• Bateria nie może być ładowana.

Utylizacja

Utylizacja według normy WEEE 2002/96 WE

Produkt zawiera cenne surowce. Po wycofaniu z eksploatacji produkt należy utylizować zgodnie z obowiązującymi przepisami ustawowymi. Produkt i akcesoria muszą zostać zebrane i oddzielnie zutylizowane w UE. Tak oznaczonych urządzeń nie wolno wyrzucać razem z odpadami domowymi. Zwróć się do sprzedawcy lub oddaj produkty w komunalnym punkcie zbiorczym złomu elektrycznego.

Charakterystyka

Pilot radiowy służy do uaktywniania i wyłączania systemu alarmowego. Pilot wyświetla aktualny stan układu alarmowego. Możliwe jest opcjonalne uaktywnienie wyjścia przełączającego. Pilot radiowy jest wyposażony w funkcję napadową. Służy też do sterowania nadbiorników 868 MHz central Secvest/Terxon.

Dane techniczne

Częstotliwość radiowa:	868,6625 MHz
Moc nadawcza:	max. 10 mW (wyjście wzmacniacza)
Zasięg (na wolnej przestrzeni):	ok. 200 m
Zasięg (w budynku):	zależny od warunków otoczenia
Zasilanie napięciowe:	bateria litowa / CR 2450 Li-Mn 3V
Temperatura pracy:	-10°C do +40°C
Wilgotność powietrza:	maks. 75% (bez kondensacji)
Wymiary (SxWxG):	36,2 x 62 x 17 mm
Masa: 35 g
Stopień bezpieczeństwa:	2 (EN 50131-1:2006)
Klasa środowiskowa:	II (EN 50131-1:2006)
Norma: EN 50131-3

Obstuga

Zakładanie/wymiana baterii

Przed użyciem pilota radiowego należy założyć baterię. Przy zakładaniu baterii wszystkie pary diod LED zapalają się w kolorze czerwonym i zielonym, sygnalizując swoje prawidłowe działanie.

Odczyt wersji oprogramowania

Na zakończenie dwie górne diody LED sygnalizują wersję oprogramowania pilota. Główna wersja jest sygnalizowana przez miganie czerwonej diody LED, natomiast podwersję sygnalizuje następnie miganie zielonej diody LED.

Programowanie

Wykonaj czynności opisane w instrukcjach obsługi odpowiednich zgodnych komponentów. Klawisza „*“ można użyć do „uaktywnienia wewnętrznego” lub do przełączenia wyjścia.

Szczegóły na ten temat są także zawarte w instrukcjach obsługi poszczególnych zgodnych komponentów.

Obsługa klienta i wsparcie

Użytkownik końcowy

Z pytaniami proszę zwracać się do specjalistycznego sprzedawcy lub instalatora.

Sprzedawca specjalistyczny/instalator

Informacje dotyczące produktu są przedstawione na stronie internetowej.

Betrieb / Operation / Utilisation / Bediening / Drift / Eksploatacja

[PL] Uaktywnienie systemu alarmowego

[PL] Wewnętrzne uaktywnienie systemu

[PL] Uaktywnienie nieudane

[PL] Wyłączenie po alarmie

[→System nieaktywny]

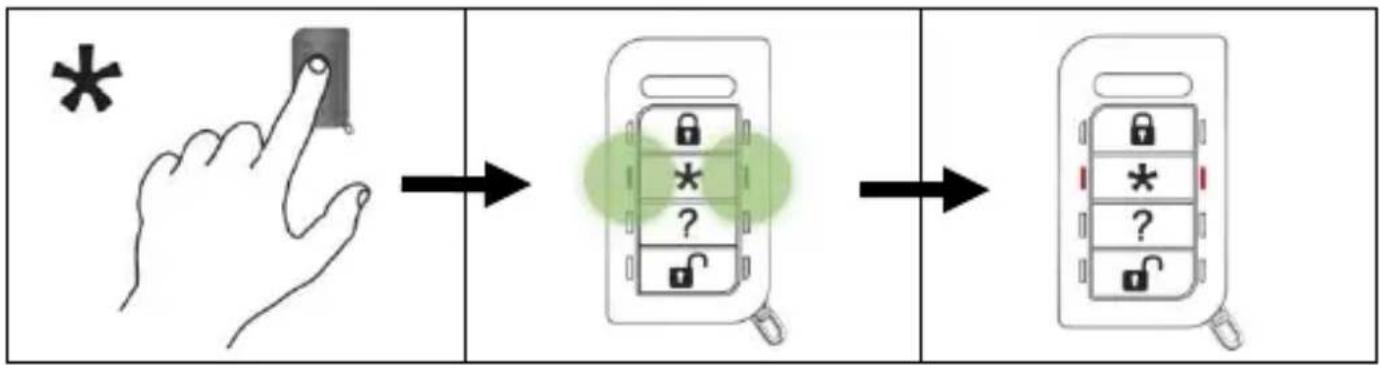

[PL] Wyłączenie wyjścia

[DE] Leere Batterie

[UK] Empty battery
[FR] Batterie vide
[NL] Lege batterij
[DK] Afladet batteri
[PL] Rozładowana bateria

